Type de produit	Moniteur LCD pour véhicule avec contrôleur A/V
Marque	KENWOOD
Modèle	KOS-L702
Taille d'écran	6,95 pouces (176 mm de diagonale)
Résolution	480 × 234 pixels (336 960 pixels)
Type d'écran	LCD TFT à matrice active, rétroéclairage par tube cathodique froid
Système de couleur	NTSC / PAL
Entrée vidéo	RGB analogique 0,7 Vp-p / 75 Ω
Dimensions (L × l × h)	177 × 122 × 34 mm
Poids	460 g
Tension d'alimentation	14,4 V CC (11 – 16 V)
Consommation électrique	1,5 A
Température de fonctionnement	-10 °C à +60 °C
Température de stockage	-20 °C à +85 °C
Fonctions principales	Contrôle tactile, sélection source audio/vidéo, réglages d'écran (Full, Zoom, Just, Normal), mode affichage désactivé, sortie AV
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; pour taches tenaces, utiliser un chiffon imbibé de détergent neutre puis essuyer
Sécurité	Fusible de rechange de même calibre, touche de réinitialisation, installation professionnelle recommandée, ne pas exposer à l'humidité ou à la chaleur excessive
Pièces détachées et réparabilité	Accessoires optionnels disponibles (contrôleurs A/V KOS-V500, KOS-V1000) ; vis et support fournis
Informations générales	Conforme à la norme NMB-003 du Canada (classe B) ; élimination via recyclage (pictogramme poubelle barrée)

FOIRE AUX QUESTIONS - KOS-L702 KENWOOD

Comment réinitialiser l'appareil KOS-L702 ?

Appuyez sur la touche de réinitialisation située sur l'appareil à l'aide d'un objet fin. Cela restaure les paramètres d'usine en cas de dysfonctionnement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord si le fusible est grillé et remplacez-le par un neuf du même calibre. Assurez-vous également que le câblage est correct et que la batterie est connectée.

Comment régler la luminosité de l'écran par temps froid ?

Par températures très basses, l'écran peut sembler plus sombre. C'est normal : la luminosité revient après quelques minutes de fonctionnement.

Comment changer la source audio/vidéo ?

Appuyez sur la touche [SRC] pour changer la source audio et sur [V.SEL] pour la source vidéo. Chaque pression passe à la source suivante.

Quels modes d'affichage sont disponibles ?

Les modes sont : Full (plein écran), Zoom, Just (justifié) et Normal. Utilisez la touche [mode] pour basculer entre eux.

Comment éteindre l'écran tout en laissant l'appareil allumé ?

Appuyez sur la touche [V.SEL] pendant au moins 1 seconde pour activer le mode d'affichage désactivé. Appuyez sur n'importe quelle touche pour le quitter.

Quels contrôleurs A/V sont compatibles avec le KOS-L702 ?

Les contrôleurs compatibles (à partir de mars 2007) sont : KOS-V500 et KOS-V1000. Les fonctions contrôlables varient selon le modèle.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec (ex: chiffon silicone). Pour les taches, un chiffon légèrement imbibé de détergent neutre puis séchez. N'utilisez pas de solvants ou d'alcool.

Comment installer le moniteur sur un appui-tête ?

Utilisez le gabarit fourni pour découper l'appui-tête, connectez le câble, puis insérez le moniteur dans le support jusqu'au déclic. Pour des raisons de sécurité, confiez l'installation à un professionnel.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Rapportez-le à un point de recyclage pour équipements électriques et électroniques, conformément à la directive DEEE (pictogramme poubelle barrée).

MODE D'EMPLOI KOS-L702 KENWOOD

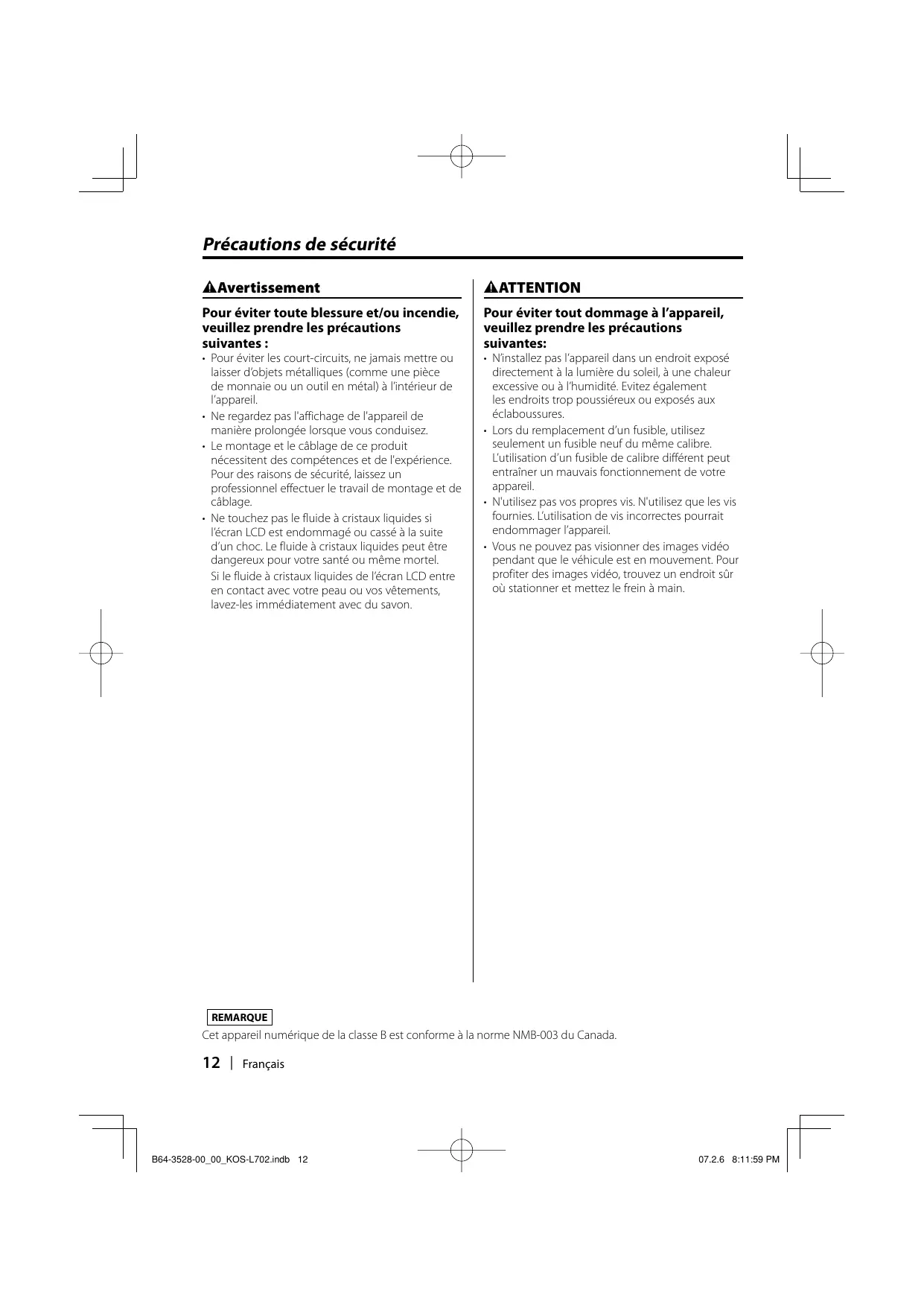

Pour éviter toute blessure et/ou incendie, veillez prendre les précautions suivantes :

• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Ne regardez pas l'affichage de l'appareil de manière prolongée lorsque vous conduisez.
• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
• Ne touchez pas le fluide à cristaux liquides si l'écran LCD est endommagé ou cassé à la suite d'un choc. Le fluide à cristaux liquides peut être dangereux pour votre santé ou même mortel. Si le fluide à cristaux liquides de l'écran LCD entre en contact avec votre peau ou vos vêtements, lavez-les immédiatement avec du savon.

Attention

• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf du même calibre. L'utilisation d'un fusible de calibre différent peut entraîner un mauvais fonctionnement de votre appareil.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis incomplètes pourrait endommager l'appareil.
• Vous ne pouvez pas visionner des images vidéo pendant que le véhicule est en mouvement. Pour profiter des images vidéo, trouvez un endroit sur où stationner et mettez le frein à main.

Remarque

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Lorsque vous achetez des accessoires en option, vérifiez après de votre revendeur Kenwood que ces accessoires fonctionnent avec cette méthode dans votre région.
• Si l'appareil ne fonctionne pas correctement, appuyez sur la touche de réinitialisation.

Touche de réinitialisation

• Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui est réellement affiché sur l'appareil, et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Nettoyage de l'appareil

Si la façade de l'appareil est sale, essuyez-la avec un chiffon sec et doux, par exemple un chiffon au silicone.

Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et essuyez ensuite toute trace de ce produit.

• La pulvérisation directe de produit de nettoyage sur l'appareil risque d'affecter les pièces mécaniques. Le fait d'essuyer la façade avec un chiffon rugueux ou d'utiliser un liquide volatile tel qu'un solvant ou de l'alcool peut égratigner la surface ou effacer les caractères.

Luminosité de l'écran lorsque la température est basse

Lorsque la température de l'appareil descend très bas pendant l'hiver, l'écran à cristaux liquides du panneau deviendra plus sombre que d'habitude. La luminosité normale se rétablira après que le moniteur ait fonctionné pendant un moment.

Contrôleur a/v que vous pouvez commander à partir du KOS-L702 (à partir de mars 2007):

KOS-V500, KOS-V1000

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Il est possible de commander les contrôleurs A/V optionnels en touchant l'écran de cette unité.

Les fonctions pouvant être contrôlées varient selon le contrôleur A/V. Veuillez vous reporter au manuel d'instructions du contrôleur A/V connecté pour de plus amples informations.

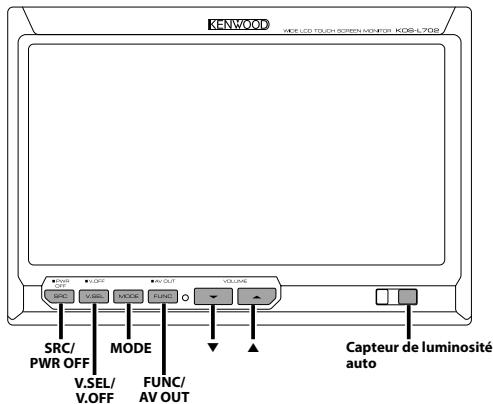

Allumer l'alimentation

Appuyez sur la touche [SRC].

Eteindre l'alimentation

Appuyez sur la touche [SRC] pendant au moins 1 seconde.

Augmentation du volume :

Appuyez sur la touche [▲].

Diminution du volume :

Appuyez sur la touche [].

Appuyez sur la touche [SRC].

À chaque fois que l'on appuie sur la touche, la source audio change.

• Veuillez vous reporter à la section du chapitre du manuel du contrôle A/V.

Appuyez sur la touche [v. SEL]

À chaque fois que l'on appuie sur la touche, la source vidéo change.

• Veuillez vous reporter à la section du chapitre du manuel du contrôle A/V.

Appuyez sur la touche [mode].

À chaque fois que l'on appuie sur la touche, le mode d'écran commute comme suit :

Affichage	Réglage
"Full"	Mode d'affichage plein écran
"Zoom"	Mode d image avec zoom
"Just"	Justifier le mode d image
"Normal"	Mode d image normale

• Veuillez vous reporter à la section du manuel du contrôleur A/V.
• Quand vous sélectionnez le menu, l'écran de commande facile "Easy", ou celui de navigation, l'affichage apparait automatiquement en mode plein écran. Le mode d'écran de ces affichages ne peut pas être modifié.

Pour changer l'écran de fonction

Pour passer aux écrans de commande tels que l'écran de commande de la source.

Appuyez sur la touche [FUNC].

À chaque fois que l'on appuie sur cette touche, l'écran de commande de fonction change.

Réglage

Image et panneau de commande facile "Easy"

Écran de commande de la source

Panneau d'image (OFF)

• Veuillez vous reporter à la section du chapitre du manuel du contrôleur A/V.

Passer en mode d'affichage désactivé

Vous pouvez désactiver l'affichage du moniteur.

Appuyez sur la touche [V. SEL] pendant au moins 1 seconde.

Quitter le mode d'affichage désactivé appuyez sur n'importe quelle touche.

N'appuyez pas sur les touches [▲] et [▼].

Pour changer la source AV OUT

Sélectionnez la source AV qui doit être émise par les bornes "AV OUTPUT".

À chaque fois que vous appuyez sur cette touche pendant au moins 1 seconde, la sortie AV change.

• Veuillez vous reporter à la section du chapitre du manuel du contrôleur A/V.

1 5

(6)

(3)

(04× 12mm)

1. Afin d'empêcher tout court-circuit, retirez la clé de contact et déconnectez la borne Θ de la batterie.

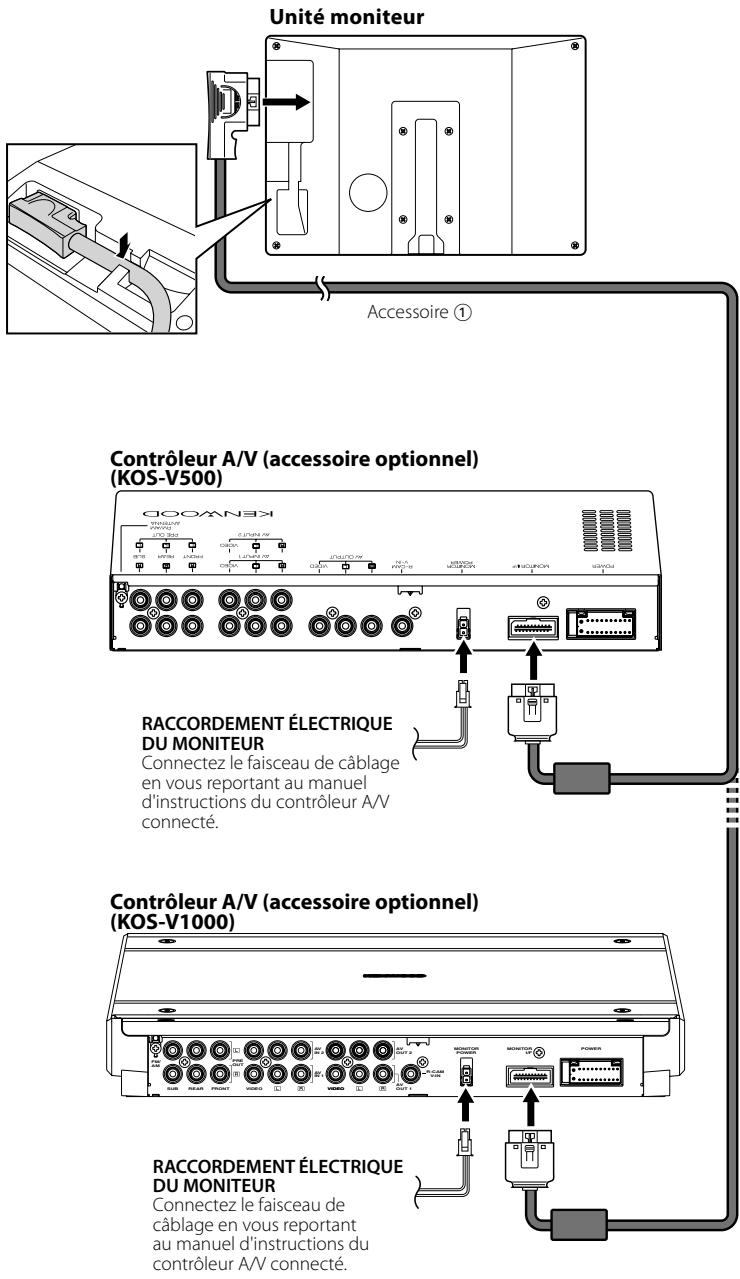

2. Effectuez correctement les connexions de câble d'entrée et de sortie pour chaque appareil.
3. Connectez le connecteur du faisceau de câbles à l'appareil.
4. Installez l'appareil dans votre voiture.
5. Reconnectez la borne - la batterie.
6. Appuyez sur la touche de réinitialisation. (page 13)

Avertissement

• Afin d'éviter tout court-circuit, déconnectez le câble de batterie de la borne négative de la batterie pendant l'installation. Assurez-vous de stabiliser fermement ce produit. Ne l'installez pas dans un emplacement instable.
• Suivez les procédures d'installation et de câblage décrites dans ce manuel. Un câ areil, mais peut également causer un accident.
• N'installez pas l'appareil dans les endroits suivants.
• Un emplacement qui interfère avec le fonctionnement d'un système d'air bag.
• Un emplacement qui n'est pas fait de plastique.

L'installation sur du cuir, du bois ou du tissu risque d'en endommager la surface. - Un endroit exposé à la lumière directe du soleil, à un courant d'air conditionné, à de l'humidité ou à des températures élevées. → Le moniteur risque de subir une déformation.

• Si vous installez l'appareil sur un autre support de moniteur que celui fourni, assurez-vous d'utiliser un support de moniteur disponible dans le commerce. (Des trous de montage pour un tel support sont situés en bas du moniteur.)

• Si le fusible grille, assurez-vous d'abord que les fils n'ont pas causé de court-circuit, puis remplacez le fusible usage par un autre du même calibre.
• Ne laissez pas de fils ou de bornes non-connectés toucher le métal de la voiture ou tout autre élément conducteur d'électricité. Afin d'empêcher tout court-circuit, ne retirez pas les capuchons des bornes non-utilisées ou de l'extrémité des câbles non-connectés.
• Après avoir installé l'appareil, vérifie si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Isolez les câbles non connectés avec un ruban de vinyle ou d'un autre matériel similaire.
• Essuyez avec soin laGRAISSÉ ou la SALETE de la surface d'installation.

Veuillez éviter d'installer l'appareil sur des surfaces inégales.

Emplacement d'installation et nettoyage

Sélectionnez pour l'installation un emplacement où le support peut être placé complètement à l'horizontale ou encore où le bord avant du support (partie en forme de pédale) peut être fixé horizontalement comme montré sur la figure A.

N'installez pas dans des emplacements où la totalité du support serait en diagonale, comme montré sur la figure B, ou encore où le moniteur serait orienté vers le bas, comme montré sur la figure C.

• Nettoyez avec soit la poussière et la graisse de l'emplacement d'installation avec un tissu trempe dans une solution détergente neutre et essoré. Fixer le socle après avoir séché l'emplacement d'installation.

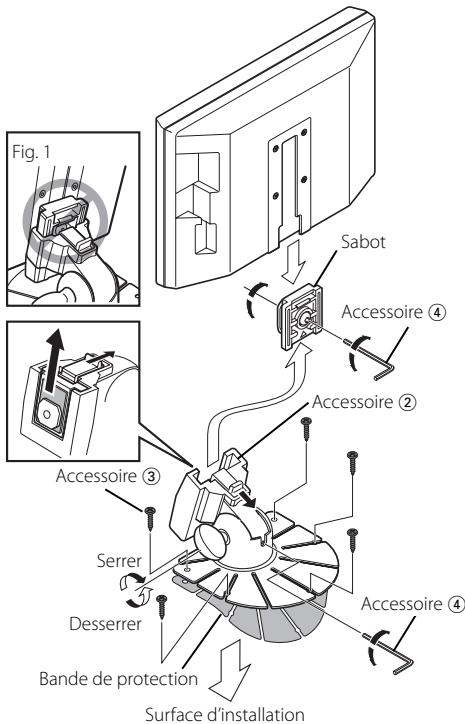

Installation pour le moniteur

1 Installez temporairement le sabot à l'arrière du moniteur TV en utilisant la clé mâle hexagonale fournie (Accessoire 4).

• Lors du réglage de la vis de fixation du sabot, utilisez la clé mâle hexagonale (Accessoire ④) fournie avec le produit. L'utilisation d'une autre clé hexagonale risque d'endommager la vis. 2 Plier le support selon la forme de l'emplacement d'installation. 3 Ajuster la forme du support de sorte qu'il n'y a pas de craquement ou un espace libre lorsque le socle est placé sur le support. 4 Enlever la bande de protection du ruban adhésif double face au fond du socle et fixer fermement le socle.

• Ne pas fixer le ruban adhésif double face plusieurs fois et ne pas toucher le ruban adhésif avec les doigts, car cela affaiblit la force adhésive.
• eil avant de fixer le socle. Une basse température risque d'affaiblir la force adhésive de la bande.
• Le montant fourni est spécialement destiné à ce produit. Ne pas l'utiliser avec un autre téléviseur. 5 Fixer le montant à l'aide de la vis taraudeuse fournie (Accessoire ③). 6 Après eur dans le support (Accessoire ②).

• Insérez le sabot dans le support (Accessoire ②) aussi profondément que possible. (Fig. 1) 8 Reglez la hauteur, l'angle horizontal et vertical de l'unité moniteur et serrez bien les vis de fixation en utilisant la clé mâle hexagonale fournie (Accessoire ④).

La position en avant du moniteur peut également être réglée en desserrant le bouton de réglage d'angle et en ajustant l'angle du socle d'installation du moniteur.

Installation du moniteur (pour appuie-tête)

Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.

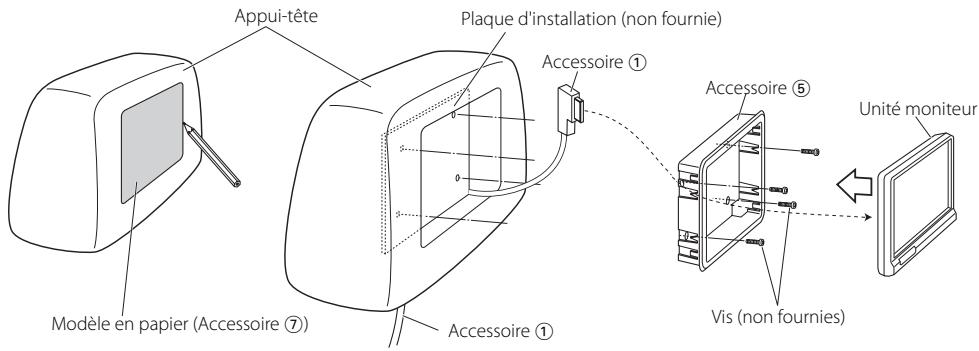

Avant de monter le moniteur sur l'appuie-tête :

• Effectuez d'abord les connexions nécessaires (Accessoire ①).
• À l'aide du modèle papier fourni (Accessoire ⑦), marquez la zone à couper de l'appui-tête, puis découpez-la avec soin.

1 Connectez le cable du moniteur et du système (Accessoire ①). 2 Installez l'unité du moniteur dans le support (Accessoire (5)).

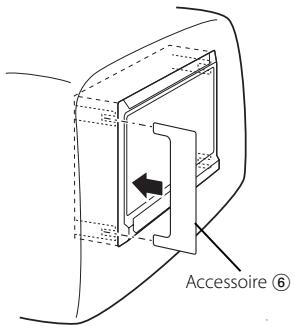

Démontage du moniteur (pour appui-tête)

1 Insérez profondément l'outil de démontage (Accessoire ⑥) dans les rainures situées de chaque côté, comme indiqué.

2 Tirez entièrement le moniteur avec les mains, en faisant attention à ne pas le laisser tomber.

Ce qui peut ressembler à un dysfonctionnement de l'appareil peut n'être que la conséquence d'un mauvais câblage ou d'une petite erreur d'opération. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

L'appareil ne se met pas sous tension.

Le moniteur n'est pas fixé fermement au support.

Fixez le moniteur sur le support jusqu'à entendre un "click".

Rien ne se passe lorsqu'on appuie sur les touches.

La puce informatique de l'appareil ne fonctionne pas normalement. Appuyez sur la touche Reset de l'appareil (page 13).

• Veuillez vous reporter au manuel d'instructions du contrôleur A/V connecté pour le dépistage des pannes de fonctionnement.

Caractéristiques techniques

Les spécifications sont sujettes à changements sans notification.

Section moniteur

Taille de l'écran

: 6,95 pouces de large

156,2(L) × 82,4(H) × 176,0(Diagonale) mm

6-1/8(L) × 3-1/4(H) pouces

Système d'affichage

: Panneau LCD TN transparent

Système d'entraînement

Système à matrice active TFT

Nombre de pixels

: 336.960 pixels (480 H × 234 V × RGB)

Pixels effectifs

:99,99%

Disposition des pixels

Disposition à bande RGB

Retroéclairage

Tube cathodique froid

Système de couleur

: NTSC/PAL

Entrée RGB analogique (13B)

:0,7Vp-p/75Ω

Généralités

Tension de fonctionnement

14,4V CC (11-16V)

Courant absorbé

:1,5A

Plage de températures de fonctionnement

-10°C à +60°C

Plage de températures de stockage

: -20°C à +85°C

: 460 g (1,01 litres)

Bien que le taux de pixels effectifs du panneau à cristaux liquides soit estimé à 99,99 % ou plus, 0,01 % de pixels peuvent ne pas éclairer ou peuvent éclairer incorrectement.

: 14,4 V CC (11 - 16 V)

Consommation d'énergie

:1,5A

: 14,4 V CC (11 - 16 V)

Consumo

:1,5A

Marge de températures opérationnelle

De -10°C à +60°C

Marge de températures d'entreposage

De -20°C à +85°C

Dimensions (LxlxH)

: 177× 122× 34mm

7 × 4 - 6 / 8 × 1 - 5 / 16 pouces

Peso

460g(1,01libras)

: 14,4 V CC (11 - 16 V)

Consommation d'énergie

:1,5A
