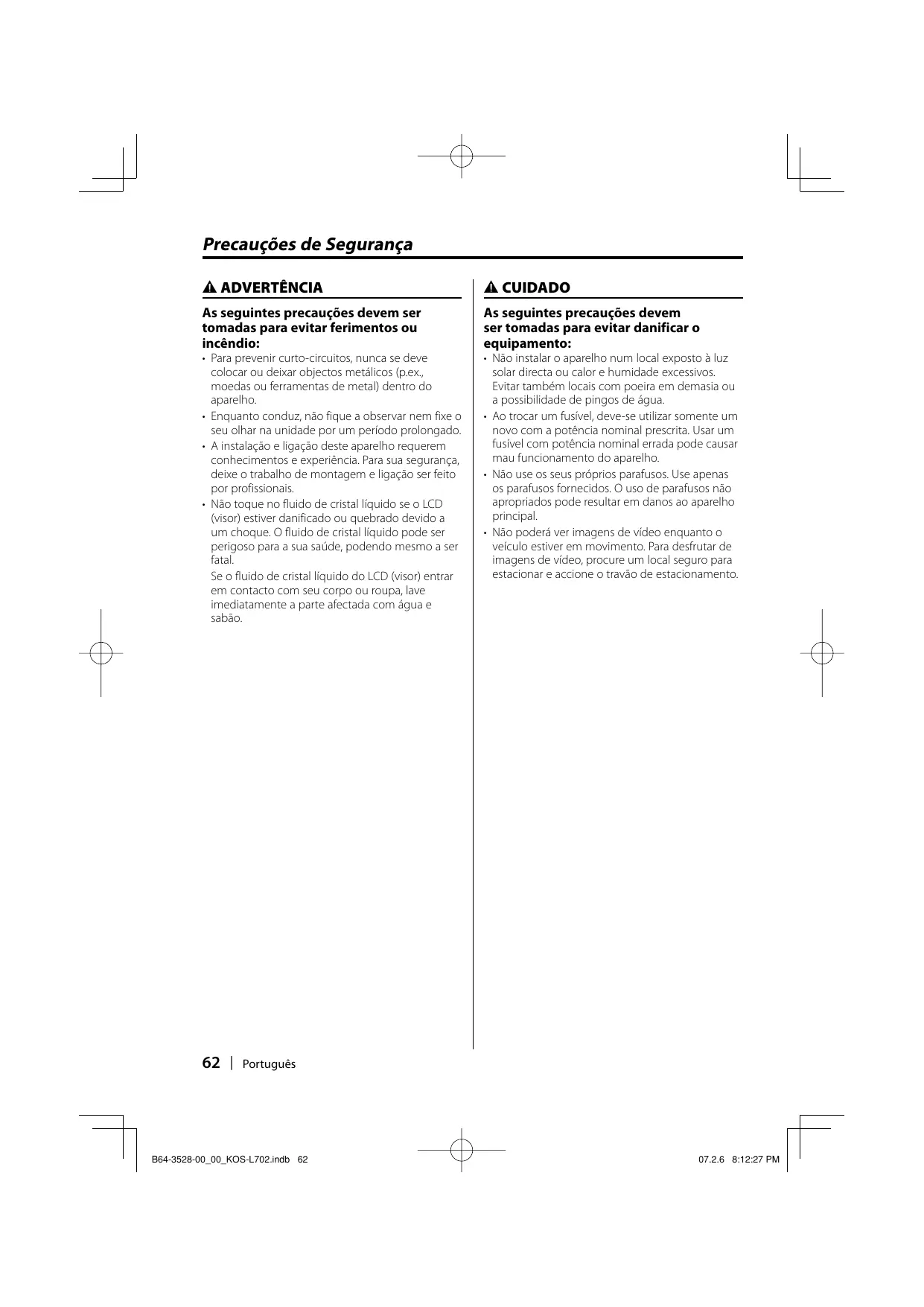

07.2.6 8:12:26 PM Precauções de Segurança 2 ADVERTÊNCIA

2 CUIDADO As seguintes precauções devem ser tomadas para evitar ferimentos ou incêndio:

As seguintes precauções devem ser tomadas para evitar danificar o equipamento:

• Para prevenir curto-circuitos, nunca se deve colocar ou deixar objectos metálicos (p.ex., moedas ou ferramentas de metal) dentro do aparelho. • Enquanto conduz, não fique a observar nem fixe o seu olhar na unidade por um período prolongado. • A instalação e ligação deste aparelho requerem conhecimentos e experiência. Para sua segurança, deixe o trabalho de montagem e ligação ser feito por profissionais. • Não toque no fluido de cristal líquido se o LCD (visor) estiver danificado ou quebrado devido a um choque. O fluido de cristal líquido pode ser perigoso para a sua saúde, podendo mesmo a ser fatal. Se o fluido de cristal líquido do LCD (visor) entrar em contacto com seu corpo ou roupa, lave imediatamente a parte afectada com água e sabão.

• Não instalar o aparelho num local exposto à luz solar directa ou calor e humidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água. • Ao trocar um fusível, deve-se utilizar somente um novo com a potência nominal prescrita. Usar um fusível com potência nominal errada pode causar mau funcionamento do aparelho. • Não use os seus próprios parafusos. Use apenas os parafusos fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal. • Não poderá ver imagens de vídeo enquanto o veículo estiver em movimento. Para desfrutar de imagens de vídeo, procure um local seguro para estacionar e accione o travão de estacionamento.

B64-3528-00̲00̲KOS-L702.indb 62

07.2.6 8:12:27 PM Notas • Se aparecerem problemas durante a instalação, consulte o seu revendedor Kenwood. • Quando adquirir acessórios opcionais, verifique com o seu revendedor Kenwood se estes funcionam com o seu modelo e na sua área. • Se o aparelho não funcionar correctamente, pressione o botão Reset.

Brilho do ecrã a baixas temperaturas Quando a temperatura ambiente em redor da unidade baixar, tal como no Inverno, o ecrã do painel de cristal líquido tornar-se-á mais escuro do que é normal. O brilho normal voltará após utilizar o ecrã durante algum tempo.

Controlador A/V que pode controlar a partir do KOS-L702 (A partir de Março, 2007): Botão Reset • As ilustrações do visor e o painel apresentados neste manual são exemplos usados para explicar mais claramente como são usados os controlos. Portanto, o que aparece nas ilustrações poderá diferir do que aparece no equipamento real, e algumas ilustrações poderão representar algo impossível no funcionamento real.

Para limpar o aparelho Se o painel desta unidade estiver manchado, limpeo com um pano macio e seco tal como um pano de silicone. Se o painel estiver muito manchado, limpe a mancha com um pano humedecido num produto de limpeza neutro e depois seque o detergente neutro.

¤ • Aplicar um produto de limpeza directamente na unidade poderá afectar as suas peças mecânicas. Limpar o painel com um pano áspero ou usar um líquido volátil tal como um diluente ou álcool poderá riscar a superfície ou apagar caracteres.

Informação sobre a forma de deitar fora Equipamento Eléctrico ou Electrónico Velho (aplicável nos países da UE que adoptaram sistemas de recolha de lixos separados) Produtos com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo doméstico. Equipamentos eléctricos ou electrónicos velhos deverão ser reciclados num local capaz de o fazer bem assim como os seus subprodutos. Contacte as autoridades locais para se informar de um local de reciclagem próximo de si. Reciclagem e tratamento de lixo correctos ajudam a poupar recursos e previnem efeitos prejudiciais na nossa saúde e no ambiente.

B64-3528-00̲00̲KOS-L702.indb 63

07.2.6 8:12:27 PM Operações

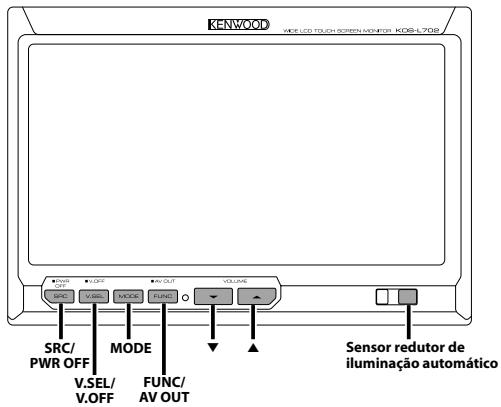

Sensor redutor de iluminação automático

Comuta a fonte áudio

É possível controlar os controladores A/V opcionais tocando no ecrã desta unidade. As funções que podem ser controladas variam, dependendo dos controladores A/V. Consulte o manual de instruções do controlador A/V ligado para mais informações.

Alimentação Ligar a alimentação Pressione o botão [SRC]. Desligar a alimentação Pressione o botão [SRC] durante pelo menos 1 segundo.

Pressione o botão [SRC]. Cada vez que o botão é pressionado, a fonte áudio muda.

⁄ • Consulte <Muda a fonte áudio> em <Operações básicas> no manual do controlador A/V.

Comuta a fonte vídeo Pressione o botão [V.SEL]. Cada vez que o botão é pressionado, a fonte vídeo é mudada.

⁄ • Consulte <Muda a fonte de vídeo> em <Operações básicas> do manual do controlador A/V.

Volume Aumentar o volume: Pressione o botão [5]. Diminuir o volume: Pressione o botão [∞].

B64-3528-00̲00̲KOS-L702.indb 64

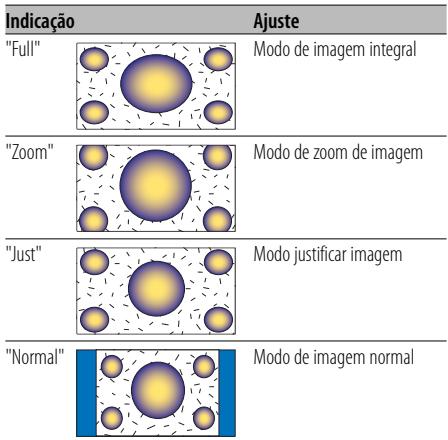

07.2.6 8:12:27 PM Comutação de modo de ecrã Pressione o botão [MODE]. De cada vez que o botão é premido, o modo do ecrã comuta como se segue: Indicação "Full"

Ajuste Modo de imagem integral

Modo de zoom de imagem

Modo justificar imagem

Comutação do modo de desligar a visualização Pode definir o modo de desligar a visualização no monitor. Pressione o botão [V.SEL] durante pelo menos 1 segundo.

Sair do modo Desligar a afixação Pressione qualquer botão. Pressione um botão qualquer excepto os botões [5] e [∞].

Comuta a fonte AV OUT "Normal"

Modo de imagem normal

⁄ • Consulte <Definir monitor> no manual do controlador A/V. • Quando selecciona Menu, ecrã Controlo fácil ou Navegação, a visualização é mostrada no modo de visualização em tamanho real automaticamente. O modo de ecrã destas visualizações não pode ser mudado.

Selecciona uma fonte AV a ser transmitida pelos terminais "AV OUTPUT". Pressione o botão [FUNC] durante pelo menos 1 segundo. Cada vez que o botão é pressionado durante pelo menos 1 segundo, a saída AV é mudada.

⁄ • Consulte <Muda a fonte AV OUT> em <Operações Básicas> no manual do controlador A/V.

Comuta o ecrã da função Comuta para os ecrãs de controlo como para o Ecrã de controlo da fonte. Pressione o botão [FUNC]. Cada vez que o botão é pressionado, o ecrã de controlo da função é mudado. Ajuste Imagem e Painel de controlo fácil Ecrã de controlo da fonte Painel de imagem (OFF)

⁄ • Consulte <Muda o ecrã das funções> em <Operações básicas> no manual do controlador A/V.

B64-3528-00̲00̲KOS-L702.indb 65

07.2.6 8:12:28 PM Acessórios 1

B64-3528-00̲00̲KOS-L702.indb 66

07.2.6 8:12:28 PM Procedimentos para instalação 1. Para evitar curto-circuitos, remova a chave da ignição e desligue o terminal · da bateria. 2. Faça as ligações apropriadas dos cabos de entrada e saída de cada aparelho. 3. Ligue o conector da cablagem ao aparelho. 4. Instale o aparelho no seu carro. 5. Ligue o terminal · da bateria. 6. Pressione o botão de reiniciar. (página 63)

2 ADVERTÊNCIA • Para evitar curto-circuitos, desligue o cabo de bateria do terminal negativo da bateria durante a instalação. • Certifique-se que instala este produto de uma forma firmemente estável. Não o instale num local que não seja estável. • Siga os procedimentos de instalação e ligações descritos neste manual. Ligações incorrectas ou uma instalação modificada poderá resultar não apenas em avaria ou danos à unidade mas também resultar em acidente. • Não instale a unidade nos locais seguintes. • Um local que interfira com a operação do sistema de air-bag. • Um local que não seja feito de plástico. \ Se instalar sobre pele, madeira ou tecido poderá danificar a superfície. • Um local sujeito a luz solar directa, sujeito ao ar do ar condicionado, ou sujeito a humidade ou alta temperatura. \ Isto poderá provocar deformação da unidade do monitor. • Se não pretende instalar a unidade usando o suporte de monitor fornecido, certifique-se que usa um suporte de monitor disponível no mercado. (Os orifícios de montagem para tal suporte estão localizados no fundo da unidade do monitor.)

¤ • Se o fusível fundir, assegure-se primeiro que os fios não provocaram um curto-circuito, e depois substitua o fusível antigo por um novo com a mesma potência nominal. • Não deixe que os cabos não ligados ou os terminais toquem o metal do carro ou qualquer outro condutor de electricidade. Para evitar curto-circuitos, não remova as protecções dos terminais não utilizados ou das pontas dos cabos não conectados. • Depois de o aparelho estar instalado, verifique se as luzes de stop, os piscas, os limpa pára-brisas, etc. do carro funcionam correctamente. • Isole os cabos não ligados com fita isolante ou outro material similar. • Limpe cuidadosamente o óleo ou sujidade da superfície de instalação. Evite instalar em superfícies irregulares.

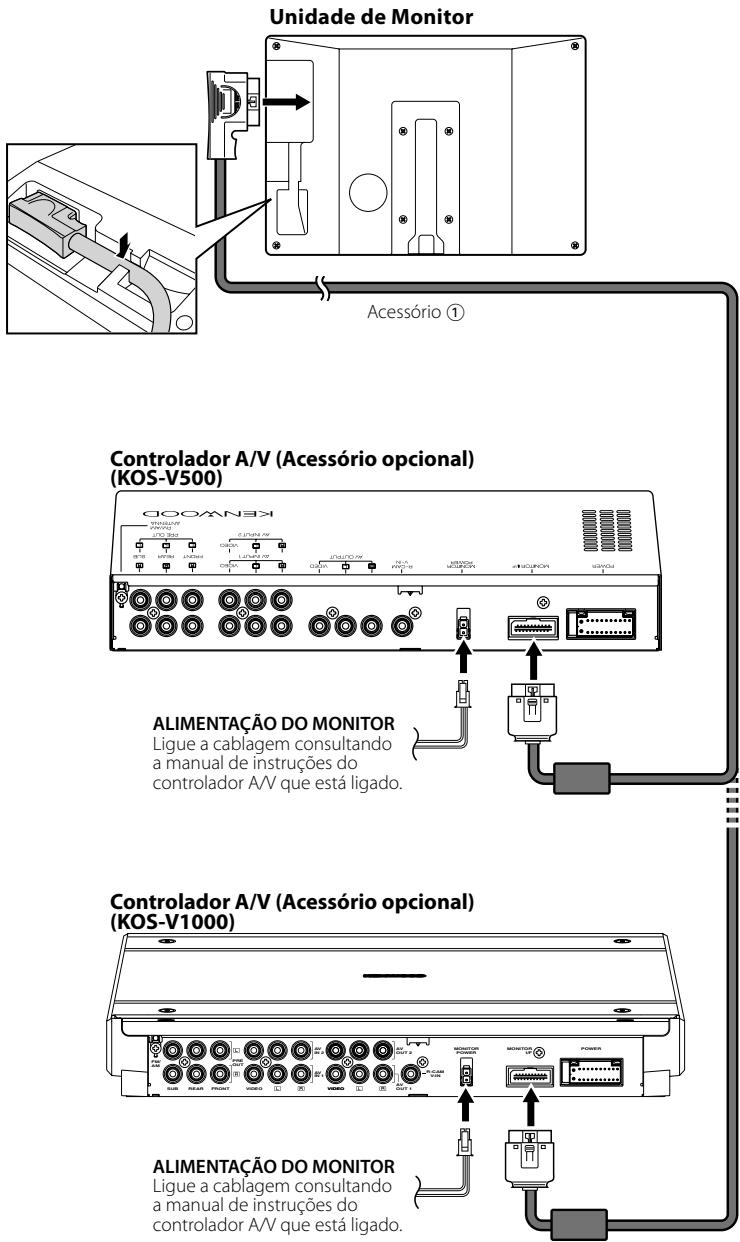

FM/AM ANTENNA L Unidade de Monitor

Controlador A/V (Acessório opcional) (KOS-V500)

ALIMENTAÇÃO DO MONITOR Ligue a cablagem consultando a manual de instruções do controlador A/V que está ligado.

ALIMENTAÇÃO DO MONITOR Ligue a cablagem consultando a manual de instruções do controlador A/V que está ligado.

B64-3528-00̲00̲KOS-L702.indb 68

07.2.6 8:12:29 PM Instalação Instalação para o Monitor

5 Fixe o apoio utilizando o parafuso auto-roscante

Localização da instalação e limpeza Escolha um local para a instalação onde o suporte possa ser colocado completamente na horizontal ou onde o bordo da frente do suporte (a parte em forma de pétala) possa ser aplicado horizontalmente, como indicado na Figura A. Não instale em locais onde todo o suporte fique em diagonal tal como na Figura B ou onde o monitor fique virado para baixo tal como na Figura C.

6 Depois de aplicar o apoio, não lhe toque durante

A ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;; ;;;;;;;;;;;

fornecido (Acessório 3).

24 horas. Tome o cuidado de não exercer qualquer força no apoio durante este tempo. Introduza a base do monitor no suporte (Acessório 2).

• Introduza a base no suporte (Acessório 2) tanto quanto possível. (Fig. 1)

8 Ajuste a altura, o ângulo horizontal e vertical do monitor, e aperte firmemente os parafusos de instalação usando a chave sextavada fornecida (Acessório 4). Também poderá ajustar a posição para a frente do monitor desapertando os botões de ajuste de ângulo e ajustando o ângulo do apoio de instalação do monitor.

¤ • Limpe completamente qualquer poeira ou gordura do local de instalação com um pano que tenha sido embebido num agente de limpeza e espremido. Prenda o suporte depois de deixar o local de instalação secar.

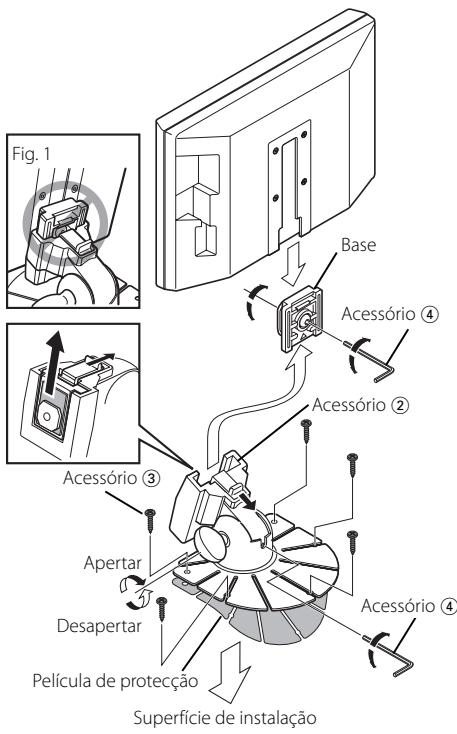

Instalação para o Monitor 1 Instale temporariamente a base na parte de trás do monitor de televisão usando a chave sextavada fornecida (Acessório 4).

• Quando ajustar o parafuso de fixação da base, use a chave sextavada (Acessório 4) que vem com o produto. Se usar outra chave sextavada poderá danificar o parafuso.

2 Dobre o suporte de apoio para se adaptar à 3 4

forma do local de instalação. Ajuste a forma do suporte para que não haja folga nem vibração quando o apoio for colocado no suporte. Retire a película de protecção da fita de lado duplo no fundo do apoio e fixe-o fortemente.

¤ • Não cole a fita de lado duplo mais de uma vez nem toque no adesivo com os dedos pois isto enfraquecerá a sua capacidade adesiva. • Se a temperatura da superfície do local de instalação for baixa, aqueça-a utilizando um aquecedor ou outro meio antes de aplicar o apoio. Baixa temperatura poderá enfraquecer a capacidade adesiva da fita. • O apoio fornecido foi especialmente concebido para este produto. Não o use com outro televisor.

Apertar Acessório 4 Desapertar Película de protecção Superfície de instalação

B64-3528-00̲00̲KOS-L702.indb 69

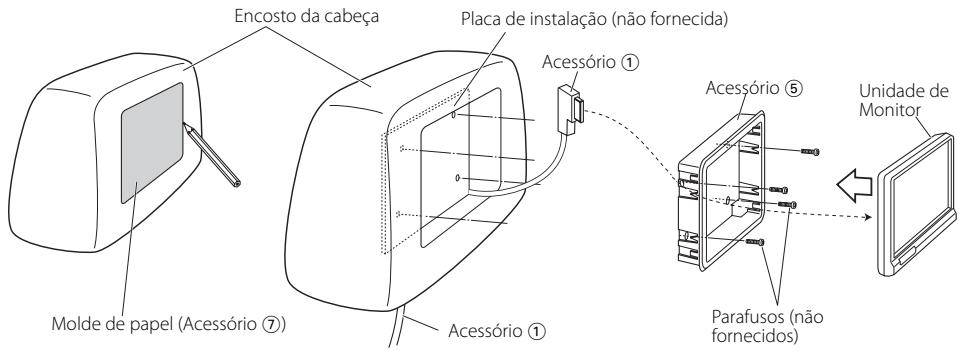

07.2.6 8:12:31 PM Instalação Instalação do monitor (em encosto da cabeça) A instalação e ligação deste aparelho requer conhecimentos e experiência. Para sua segurança, deixe o trabalho de montagem e ligação ser feito por profissionais. Antes de montar o monitor no encosto da cabeça: • Execute antes as ligações externas necessárias (Acessório 1). • Utilizando o modelo em papel fornecido (Acessório7), marque a área do encosto da cabeça a ser cortada, e em seguida corte-a com cuidado. 1 Ligue o monitor e o cabo do sistema (Acessório1). 2 Instale a unidade do monitor no suporte (Acessório 5).

Placa de instalação (não fornecida) Acessório 1 Acessório 5

Molde de papel (Acessório 7)

Parafusos (não fornecidos)

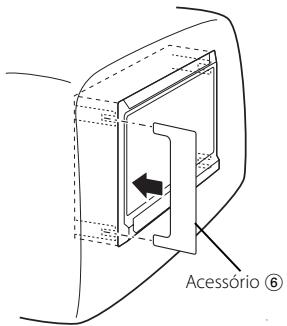

Remoção do monitor (em encosto da cabeça) 1 Introduza a ferramenta de remoção (acessório 6) profundamente nas aberturas de cada lado, como indicado.

2 Puxe o monitor completamente para a fora com as mãos, tendo cuidado para o não deixar cair.

07.2.6 8:12:31 PM Guia de resolução de problemas O que pode parecer como defeito ou mau funcionamento no seu aparelho pode ser apenas o resultado de uma pequena falha de operação ou na cablagem. Antes de chamar um técnico para consertá-lo, verifique primeiro na seguinte tabela os possíveis problemas.

O aparelho não liga. ✔ O motor não está firmemente fixado ao suporte. ☞ Fixe o motor ao suporte até fazer um clique.

Nada acontece quando os botões são pressionados. ✔ O computador da unidade não está a funcionar normalmente. ☞ Prima o botão de reiniciar na unidade (página 63).

⁄ • Consulte o manual de instruções do controlador A/V ligado para a resolução de problemas durante a operação.

Especificações As especificações podem ser alteradas sem prévia notificação.

Secção do monitor Formato da imagem : 6,95 polegadas de largura 156,2 (L)×82,4 (A) 176,0 (diagonal) mm 6-1/8 (L) × 3-1/4 (A) polegadas Sistema do visor : Painel transparente TN LCD Sistema de impulso : Sistema de comando de matriz activa TFT Número de pixels : 336 960 pixels (480 H × 234 V × RGB) Pixels efectivos : 99,99% Disposição de pixels : Disposição em faixas RGB Contraluz : Tubo catódico frio Sistema de cor : NTSC/ PAL Entrada RGB analógica (13P) : 0,7 Vp-p/ 75 Ω

Geral Tensão de operação : 14,4 V CC (11 - 16 V) Consumo de energia : 1,5 A Gama de temperatura operacional : –10 °C ~ +60 °C Gama de temperatura de armazenagem : –20 °C ~ +85 °C Dimensões (L × A × P) : 177 × 122 × 34 mm 7 × 4-6/8 × 1-5/16 polegadas Peso : 460 g (1,01 lbs)

Ainda que os pixels efectivos para o painel de cristais líquidos sejam definidos como 99,99% ou mais, 0,01% dos pixels poderão não acender ou acender incorrectamente.
