MANUALE UTENTE KOS-L702 KENWOOD

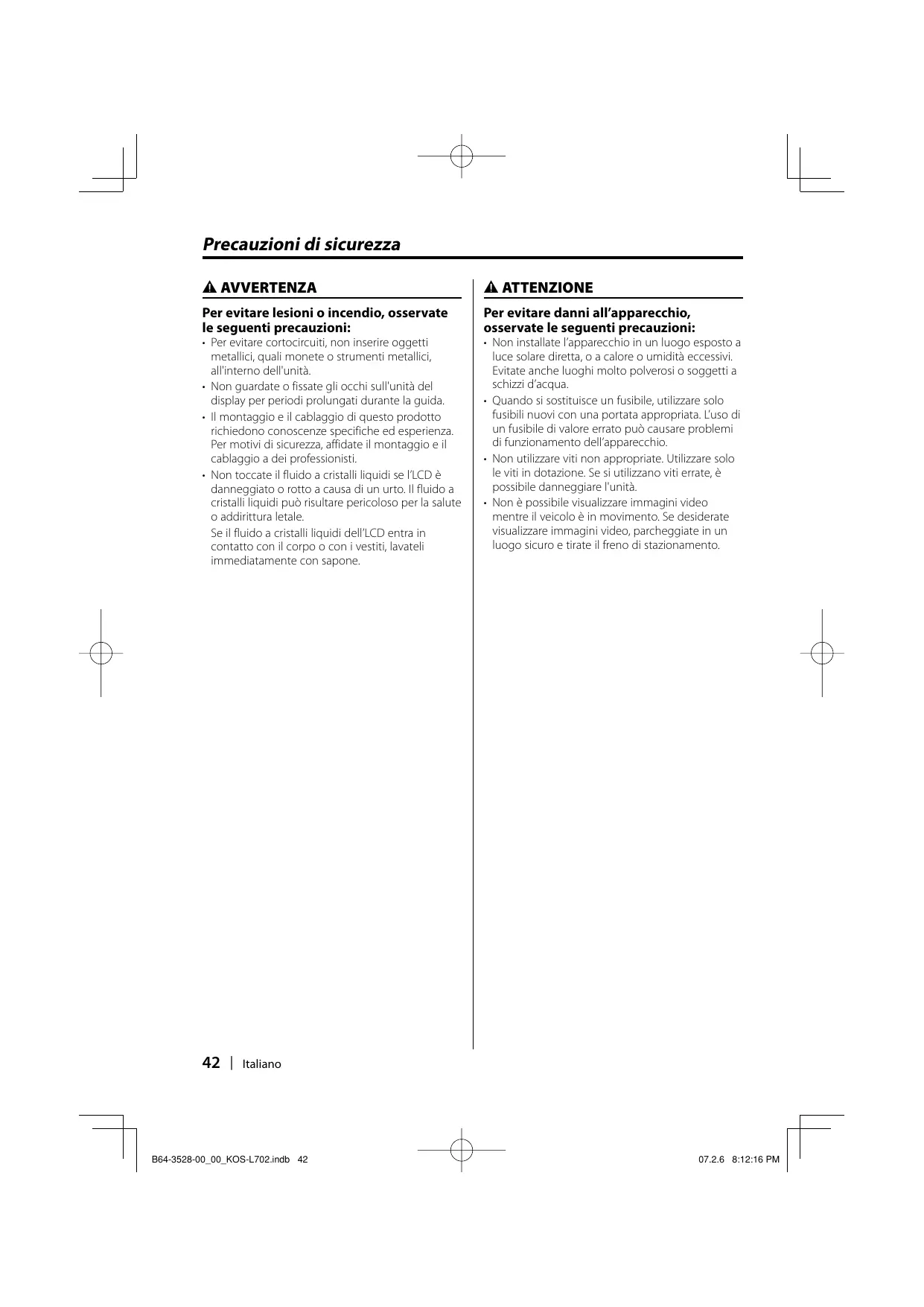

Per evitare lesioni o incendio, osservate le seguenti precauzioni:

• Per evitare cortocircuiti, non insere oggetti metallici, quali monete o strumenti metallici, all'interno dell'unità.
  Non guardate o fissate gli occhi sull'unita del display per periodi prolongati durante la guida.
• Il montaggio e il cablaggio di quello prodotto richiedono conoscenze specifiche ed esperienza. Per motivi di sicurezza, affidate il montaggio e il cablaggio a dei professionisti.
• Non toccate il fluido a cristalli liquidi se lLCD è danneggiato o rotto a causa di un urto. Il fluido a cristalli liquidi può risultare pericoloso per la salute o addirittura letale.

Se il fluido a cristalli liquidi dellLCD entra in contatto con il corpo o con i vestiti, lavateli immediamente con sapone.

ATTENZIONE

Per evitare danni all'apparecchio, osservate le seguenti precauzioni:

• Non installate l'apparecchio in un luogo esesto a luce solare diretta, o a calore o umidità eccessivi. Evitateanche luoghi molto polverosi o soggetti a schizzi d'acqua.
• Quando si sostituisce un fusabile, utilizzato solo fusibili nuovi con una portata appropriata. L'uso di un fusabile di valore errato potà causare problemi di funzionamento dell'apparecchio.
• Non utilizzato viti non appropriate. Utilizzato solo le viti in dotazione. Se si utilizzato viti errate, è possibile danneggiare l'unità.

• Non è possibile visualizzare immagini videoe nelle varie e in movimento. Se desiderate visualizzare immagini video, parcheggiate in un luogo sicuro e tirate il freno di stazionamento.

• In caso di difficultà durante l'installazione, rivolgetevi al più vicino rivenditore Kenwood.

• All'acquisto di accessori opzionali, contattate il vostro rivenditore Kenwood e assicuratevi che questi siano adatti al vostro modello e alla regione di utilizzo.
• Se l'apparecchio non funziona correttamente, promete il tasto di ripristino.

• Le illustrazioni contenute in quello manuale e raffiguranti il display ed il pannello sono degli esempi usati per spiegare l'utilizzo dei comandi. Pertanto, l'indicazione sul display dell'illustrazione può essere diversa daQLA effettivement visualizzata sul display dell'apparecchio ed alcune illustrazioni del display possono rappresentare un evento impossibile durante I'operazione in corso.

Pulizia dell'unità

Se il frontalino dell'unità è sporco, pulitelo con un panno morbido ed asciutto come ad esempio un panno al silicone.

Se il frontalino è molto sporco, strofinatelo con un panno inumidito con un detergente neutro, poi strofinatelo di nuovo con un panno asciutto e pulito.

• L'uso di un detergente spray direttamente sull'unità più danneggiare le parti meccaniche. L'uso di un panno non morbido o di un liquido volatile come un solvente o dell'alcol può graffiare la superficie o cancellare i caratteri.

Luminosità dello schermo a basse temperature

Quando la temperatura dell'unità si abbassa, come ad esempio durante l'inverno, lo schermodel pannello a cristalli liquidi diventerà più scuro del solito. La luminosità tornerà normale quale minuto dopo l'accensione.

Il controller A/V può essere controllato da KOS-L702 (a partire damarca 2007):

KOS-V500,KOS-V1000

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi europei che hanno adottato sistemi di raccolta separata)

I prodotti recanti il symbolo di un contentitore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa.

I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'appiso ufficio comunale. Un appropriato riciclo e smaltimento aiuita a conservare la natura e a prevenire effetti nocivi alla salute e all'ambiente.

LA DICHiarAZIONA DI CONFORMITA"CE" DI QUESTO PRODOTTO E DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V. AMSTERDAMSEWEG 37 1422 AC UHTOONR THE NETHERLANDS

I controller A/V opzionali possono essere controllati sfiorando la schermata di questa unità.
Le funzioni che possono essere controllate variano a seconda dei controller A/V. Per ulteriori informazioni, fare riferimento al Manuale di istruzioni del controller A/V collegato.

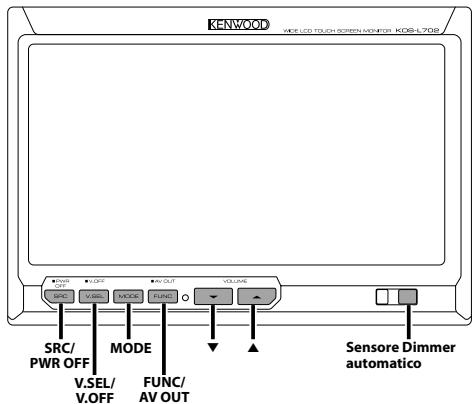

Alimentazione

Accensione dell'alimentazione Premete il tasting [SRC].

Spegnimento dell'alimentazione Premete il tasto [SRC] per almeno 1 secondo.

Volume

Aumento del volume: Premete il tasto [▲].

Riduzione del volume: Premete il tasto [▼].

Selezione della sorgente audio

Premete il tasting [SRC].

Ogni volta che viene premuto quello tasto cambia la sorgente audio.

• Fare riferimento a della sezione del manuale dei controller A/V.

Selezione della sorgente video

Premete il tasto [V.SEL].

Ogni volta che viene premuto quello tasto cambia la sorgente video.

• Fare riferimento a della sezione del manuale dei controller A/V.

Alternanza delle modalità dello schermo

Premete il tasting [MODE].

Ad agli pressione del tasto, il modo dello schermo commuta come segue:

Display	Impostazione
"Full"	Modalità imagine intera
"Zoom"	Modalità imagine zumata
"Just"	Modalità imagine giustificata
"Normal"	Modalità imagine normale

• Fare riferimento a del manuale dei controller A/V.
• SeLECTIONando la schermata del menu, del controlledo facile o della navigazione, il display viene visualizzato automaticamente in modalità schermo intero. La modalità della schermata di queste visualizzazioni non può essere modificata.

Selezione della schermata delle funzioni

Selezione le schermate di controllo come la schermata di controllo della sorgente.

Premete il tasto [FUNC].

Ogni volta che viene premuto quello tasting via la schermata di controllo delle funzioni.

Impostazione

Pannello immagini & pannello di controllo facile

Schemata di controllo della sorgente

Pannello immagini (OFF)

• Fare riferimento a della sezione del manuale dei controller A/V.

Commutazione del modo di disattivazione display

É possibile impostare il modo di disattivazione del display.

Premete il tasting [V.SEL] per almeno 1 secondo.

Uscite dal modo di disattivazione del display Premete un qualsiasi tasting.

Premete qualsiasi tasto tranne [ ] and [ ]

Selezione la sorgente AV OUT

Consente di selezionare il segnale AV da inviare ai terminali "AV OUTPUT".

Premete il tasting [FUNC] per almeno 1 secondo.

Ogni volta che quello tasto viene premuto per almeno 1 secondo viene modificata l'uscita AV.

• Fare riferimento a della sezione del manuale dei controller A/V.

①
5

1

②

1

6

1

(3)

(04× 12mm)

5

7

1

4

1

1. Per evitare cortocircuiti, estraete la chiavetta dall'interruttore dell'accensione e scollegate il terminale negativo della batteria.
2. Eseguite correttamente i collegamenti dei cavi di ingressso ed uscita per agli unità.
3. Collegate il connettore del fascio di cavi all'apparecchio.
4. Installate l'apparecchio nell'automobile.
5. Ricollegate il terminale negativo della batteria.
6. Premete il tasto di ripristino. (pagea 43)

AVVERTENZA

• Per evitare cortocircuiti, scollegate il cavo della batteria dal terminale negativo della stessa durante l'installazione.
• Assicuratevi che l'apparecchio sia in posizione stabile.
  Non installatelo in un'ubicazione instabile.
• Seguite le procedure di installatione e di cablaggio descritte nel presente manuale. Un cablaggio errato o un'installazione modificata possono causare non soltanto un cattivo funzionamento o danni all'unita maanche incidenti.

• Non installate l'unità nei seguenti luoghi.

• Un'ubicazione che interferisce con il funzionamento del sistema di air bag.

• Un alloggiamo non di plastica.

Un'installazione su pelle, legno o tessuti più danneggiare la superficie.

• Un'ubicazione esponta a luce solare diretta, soggetta all'aria del condizionatore, ad umidità o ad alte temperature.
  Questo cui cause deformazioni dell'unità monitor.

• Se non intendete INSTALLAREI con il sostegnolo del monitor in dotazione, assicuratevi di utilizzare un sostegno per monitor disponibile sul mercato. (I fori di montaggio per tale sostegno sono ubicati sulla parte inferiore dell'unità monitor.)

!

• Se un fusibile salta, assicuratevi innanzitutto che i cavi non abbiano provocato un cortocircuito, quindi sostituite il vecchio fusibile con uno nuovo della stessa potenza.
  Non lasciate che cavi o terminali non collegati tocchino le parti metalliche sul veicolo o qualsiasi alto conduittere di elettricità. Per prevenire cortocircuiti, non rimuovete le protezioni dai terminali non utilizzati o delle estremità di cavi non collegati.
• Dopo ave installato l'unità, controllate che le lui dei fremi, gli indicatori, il tergicristallo ecc. dell'automobile funzionico correttamente.
• Isolate i cavi non collegati con del nastro isolante in vinile o un altro materiale simile.
• Eliminate con cura eventuali trace di olio e sporciazza alla superficie di installatione.

Evitate l'installatione su superfici irregulari.

Installazione dell'unità monitor

Ubicazione di installmente e pulizia

Per l'installazione, scegliete un'ubicazione dove il sostegno possa essere posizionato completamente orizzontale o dove l'estremità frontale del sostegno ( parte a forma di petalo) possa essere fissata orizzontalmente, come lostrato nella figura A. Non installare in luoghi in cui l'intero sostegno sia in diagonale, come nella figura B, o dove I'unità monitor sia rivolta verso il basso, come nella figura

C.

• Eliminate con cura qualsiasi traccia di polvere o grasso dal luogo di installatione tramite un panno imbevuto di detergente neutro e strizzato. Fissate il sostegno quando il luogo di installatione è completamente asciutto.

Installazione dell'unità monitor

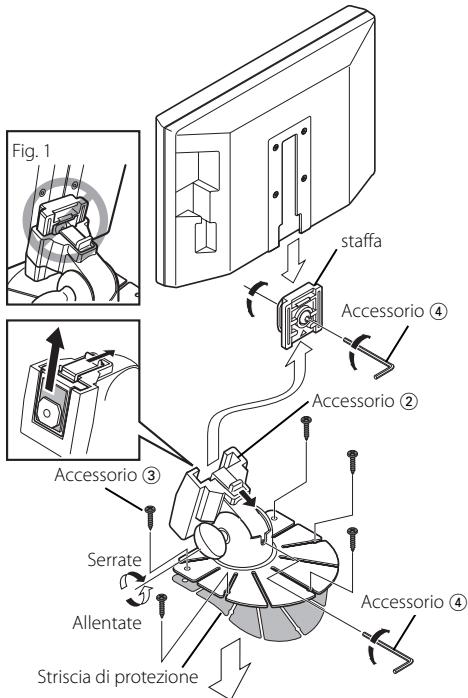

1 Installare temporaneamente il contatto scorrevole sul retro del monitor TV usando la chiave esagonale in dotazione (Accessorio 4).

Servirsi della chiave esagonale (Accessorio 4), in dotazione con il prodotto, per regolare la vite di fissaggio del contagio scorrevole. L'utilizzo di altre chiavi esagonali possono recare danni alla vite.
2 Piegate il sostegno secondo la forma del luogo di installmente.
3 Regolate la forma del sostegno in modo tale che non ci siano delle aperture quando il mobile viene posizionato sul sostegno.
4 Rimovete la striscia di protezione dal nastro biadesivo sulla parte inferiore del mobile e fissatelo.

Non fissate il nastro biadesivo più di una volta, né toccate il lato adesivo con le dita, altrimenti si ridurà la sua forza adesiva.
- Se la temperatura alla superficie di installatione è bassa, riscaldatela usingo un termosifone o un altro mezzo prima di fissare il mobile. Una bassa temperatura può ridurre la forza adesiva del nastro.

• Il mobile fornito è specialmente disesignato per quello prodotto. Non usatelo con altri tevisori.
  5 Fissate il mobile usando le viti filettanti in dotazione (Accessorio ③).
  6 Dop aver fissato il mobile, lasciatelo libero per 24 ore. Fate attenzione a non applicare forza sul mobile durante quello intervallo.
  7 Inserire il contatto scorrevole dell'unità monitor sulla staffa (Accessorio ②).

• Inserire il contatto scorrevole nella fessura il più a fondopossibile (Accessorio ②). (Fig. 1)
  8 Regolare l'altezza e l'angolo orizzontale e verticale dell'unità monitore serrare saldamente le viti di installatione usinga la chiave esagonale in dotazione (Accessorio 4).

Potete anche regolare la posizione anteriore del monitor allentando le manopole di regolazione dell'angolo e regolando l'angolo del mobile di installatione dell'unità monitor.

Superficie di installmente

Installazione del monitor (per poggiataba)

Il montaggio e il cablaggio di quello prodotto richiedono conoscenze specifiche ed esperienza. Per motivi di sicurezza, affidate il montaggio e il cablaggio a dei professionisti.

Prima di montare il monitor nel poggiatesta:

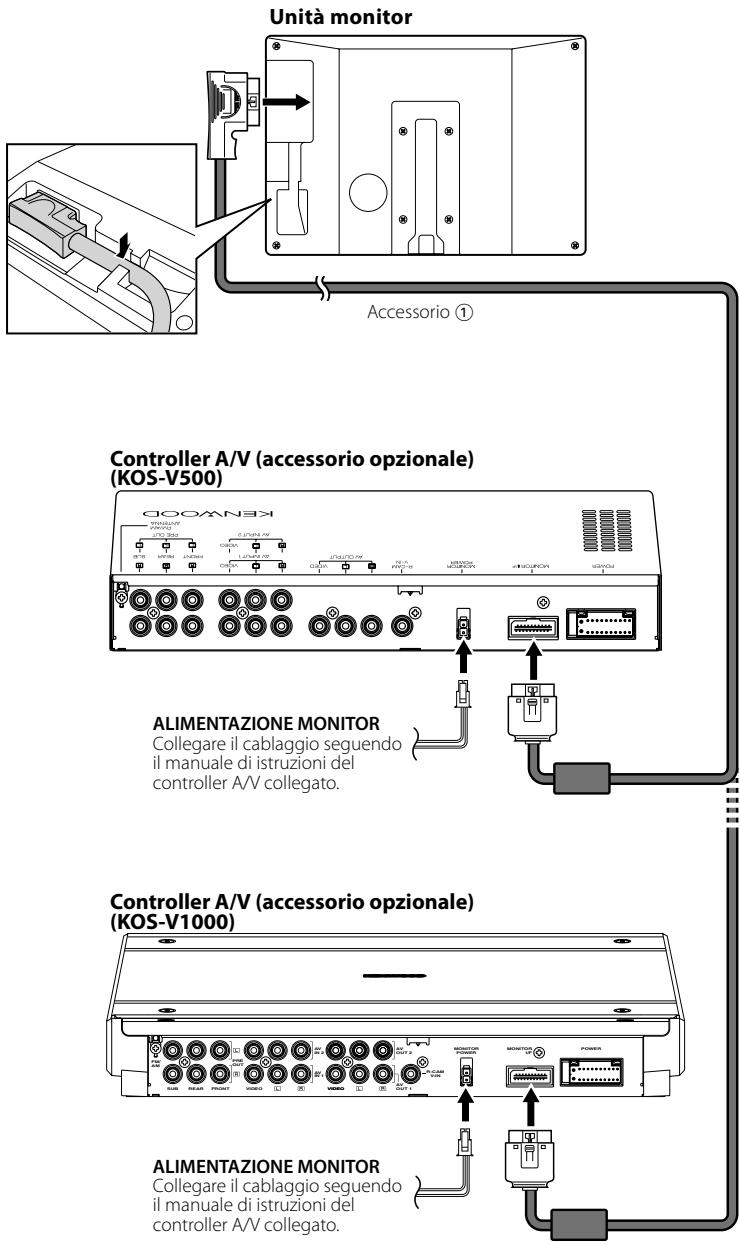

• Eseguite per prima i collegamenti esterni necessari (Accessorio ①).

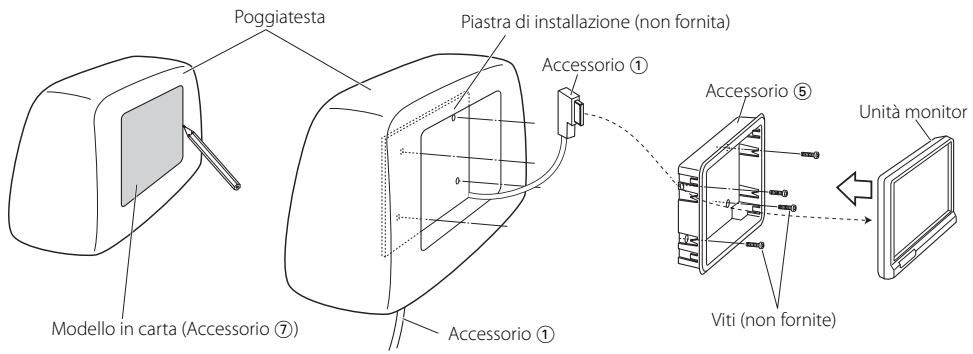

• Utilizzando il modello di carta fornito (accessorio ⑦), segnare l'area del poggiatesta da ritagliare e poi tagliarla con attenzione.

1 Collegare il cavo del monitor e del sistema (accessorio ①).
2 Installare l'unità monitor sulla staffa (accessorio (5)).

Rimozione del monitor (per poggiataba)

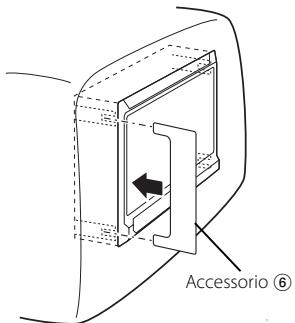

1 Inserite l'apposto attrezzo per la rimozione (Accessorio 6) nelle fissure poste ai lati, come illustrato.

2 Estraete completeness il monitor tirandolo con le mani, facendo attenzione a non farlo cadere.

Ciò che potrebbeSEMbrare un problema di funzionamento dell'apparecchio po èssere in realta soltanto il risultato di operazioni o collegamenti errati. Prima di rivolgersi ad un centro di assistenza, è consigliabile eseguire i controlli indicati nella tabella sottostante.

? L'apparecchio non si accende.

Il monitor non è fissato saldamente alla staffa.

Fissate il monitor alla staffa finché non scatta in posizione.

? Alla pressione dei tasti non succede nulla.

Il chip del computer nell'unità non funzione in maniera normale.

Premete il tasto di ripristino sull'unità (pagina 43).

• Per risolverre gli eventuali problemi di funzionamento,fare riferimento al manuale di istruzioni del controllo A/V collegato.

Specifiche

Specifiche soggete a cambiamenti alla preavviso.

Sezione monitor

Dimensioni schermo

: 6,95 pollici di larghezza

156.2(L) × 82.4(A) × 176.0 (Diagonale) mm

6-1/8(W) × 3-1/4(H) poll.

Sistema display

: Pannello TN LCD transparente

Sistema di azionamento

: Sistema a matrice attiva TFT

Numero di pixel

: 336.960 pixel (480 H × 234 V × RGB)

Pixel effettivi

:99,99%

Disposizione dei pixel

: Disposizione a strisce RGB

Retroilluminatione

: Tubo a catodo freddo

Sistema colori

: NTSC/PAL

Ingresso analogico RGB (13P)

:0,7Vp-p/ 75Ω

Generale

Voltaggio operativo

Campo di temperatura operativa

: tra -10°C e +60°C

Campo di temperatura di immagazzinaggio

: tra -20°C e +85°C

Dimensioni (LxAxP)

: 177× 122× 34mm

7 × 4 - 6 / 8 × 1 - 5 / 16 poll.

Peso

: 460 g (1,01 lbs)

Anche se i pixel effettivi del display a cristalli liquidi sono il 99.99% o più, lo 0.01% dei pixel sono rimanere spenti o illuminati in modo errato.
