Type de produit	Amplificateur de voiture 4 canaux
Marque	KENWOOD
Modèle	KAC-X4D
Dimensions (L × H × P)	235 × 52 × 192 mm
Poids	3,0 kg
Tension de fonctionnement	14,4 V (11-16 V admissible)
Courant absorbé	60 A
Puissance de sortie max	1200 W
Puissance nominale (4 Ω, 20 Hz - 20 kHz, 0,5 % THD)	120 W × 4
Puissance nominale (2 Ω, 1 kHz, 1 % THD)	150 W × 4
Puissance nominale en pont (4 Ω, 1 kHz, 1 % THD)	300 W × 2
Réponse en fréquence (+0, -1 dB)	20 Hz - 20 kHz
Sensibilité d'entrée (réglable)	0,2 V (MAX) à 5,0 V (MIN)
Impédance d'entrée	10 kΩ
Rapport signal/bruit	105 dB
Filtre passe-haut (HPF) - plage basse	50 Hz - 200 Hz (variable, -12 dB/oct)
Filtre passe-haut (HPF) - plage élevée	2,5 kHz - 10 kHz (variable, -12 dB/oct)
Filtre passe-bas (LPF) - plage basse	50 Hz - 200 Hz (variable, -12 dB/oct)
Filtre passe-bas (LPF) - plage élevée	2,5 kHz - 10 kHz (variable, -12 dB/oct)
Fusible	30 A × 2
Impédance minimale des haut-parleurs (stéréo)	2 Ω
Impédance minimale des haut-parleurs (pont)	4 Ω
Protections	Protection contre les courts-circuits, surchauffe (indicateur THERMAL MANAGEMENT), protection DC
Nettoyage	Essuyer avec un chiffon doux et sec après avoir éteint l'appareil. Ne pas utiliser de diluant ou d'alcool.
Installation	Montage par un professionnel recommandé. Nécessite une source CC 12 V avec masse négative.

FOIRE AUX QUESTIONS - KAC-X4D KENWOOD

Comment brancher l'amplificateur KAC-X4D à la batterie ?

Connectez le câble d'alimentation directement à la batterie en utilisant un câble de diamètre 14 mm² (AWG 6) à 21 mm² (AWG 4). Placez un fusible de 30 A près de la batterie. Reliez la borne GND à une partie métallique du châssis du véhicule. Utilisez le fil P.CON pour commander la mise sous tension depuis l'autoradio.

Que faire si l'indicateur PROTECTION s'allume ?

L'indicateur PROTECTION s'active en cas de court-circuit des haut-parleurs, de mise à la masse d'une sortie ou de tension continue en sortie. Vérifiez les connexions des haut-parleurs et les câbles. Si le problème persiste, consultez un revendeur Kenwood.

Comment configurer l'amplificateur en mode ponté ?

Pour une connexion en pont, utilisez les bornes SPEAKER OUTPUT du canal gauche (LEFT ⊙) et du canal droit (RIGHT ⊙). L'impédance combinée des haut-parleurs doit être d'au moins 4 Ω. Les câbles de haut-parleur doivent être connectés aux bornes + et - de chaque canal comme indiqué dans le manuel.

Quels réglages de filtre utiliser pour un subwoofer ?

Pour un subwoofer, réglez le commutateur FILTER sur LPF (passe-bas). Utilisez la commande FILTER FREQUENCY pour choisir la fréquence de coupure, généralement entre 50 Hz et 200 Hz. Le commutateur FREQ. RANGE permet de sélectionner la plage basse (50 Hz - 200 Hz) pour les graves.

Comment remplacer un fusible grillé ?

Débranchez d'abord le faisceau de câbles pour éviter les courts-circuits. Utilisez uniquement un fusible neuf de 30 A (même valeur). Ne jamais utiliser un fusible de calibre différent.

Quelle est l'impédance minimale des haut-parleurs pour une utilisation stéréo ?

En mode stéréo (4 canaux), l'impédance minimale par canal est de 2 Ω. Si vous connectez plusieurs haut-parleurs, calculez l'impédance combinée pour qu'elle soit d'au moins 2 Ω.

Comment régler la sensibilité d'entrée (Input Sensitivity) ?

Tournez la commande INPUT sensitivity (A. ch/B. ch) en fonction du niveau de pré-sortie de l'autoradio. La plage est de 0,2 V (MAX) à 5,0 V (MIN). Référez-vous au manuel de l'autoradio pour connaître sa tension de sortie.

Que faire si l'amplificateur chauffe trop ?

Vérifiez que le ventilateur de refroidissement n'est pas obstrué. Installez l'amplificateur dans un endroit bien ventilé, à l'écart de la lumière directe du soleil et de sources de chaleur. L'indicateur THERMAL MANAGEMENT s'allume en cas de température interne élevée ; si cela se produit, éteignez l'appareil et laissez-le refroidir.

Comment nettoyer l'amplificateur ?

Éteignez l'appareil. Essuyez la surface avec un chiffon doux et sec (chiffon au silicone de préférence). N'utilisez jamais de produits volatils comme un diluant ou de l'alcool, car ils pourraient rayer ou endommager le panneau.

Que faire s'il n'y a aucun son ?

Vérifiez d'abord les câbles d'entrée et de sortie : ils doivent être correctement branchés. Assurez-vous que l'amplificateur est sous tension (indicateur POWER allumé). Si le fusible a grillé, remplacez-le par un de 30 A. Contrôlez aussi que les haut-parleurs ne sont pas en court-circuit et que la fonction de protection ne s'est pas activée.

MODE D'EMPLOI KAC-X4D KENWOOD

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
• Si vous prolongez un câble de batterie ou de masse, assurez-vous d'utiliser un câble pour automobile ou un câble compris entre 14mm² (AWG 6) et 21mm² (AWG 4) afin d'éviter tout risque de dépréciation ou d'endommagement du revêtement des câbles.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Attention

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé. Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.

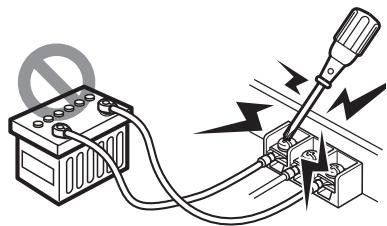

• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

Remarque

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité se rapportant à la directive EMC 2004/108/ec

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japon

Représentants dans l'ue :

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Pays-Bas

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essuyez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants :

Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents.

Lorsque la fonction de protection s'active, l'indicateur PROTECTION s'allume et l'amplificateur s'arrête.

• Si un cordon de liaison aux haut-parleurs est en court-circuit.
• Une sortie de haut-parleur est mise à la masse.
• Une tension continue est appliquée sur les sorties vers les haut-parleurs en raison d'un défaut de fonctionnement de l'appareil.

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
• Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie. Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre compris entre 14mm² (AWG 6) et 21mm² (AWG 4).)
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un cable de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

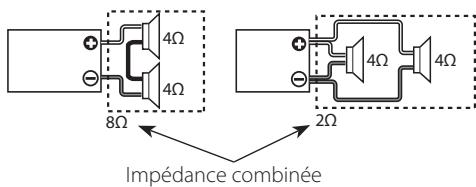

Sélection des haut-parleurs

• La puissance d'entrée nominale des haut-parleurs qui sont connectées doit être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages. Utiliser des haut-parleurs dont l'impédance est de minimum 2Ω. Lorsque plus d'un jeu d'haut-parleurs va être utilisé, calculer l'impédance combinée des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Vis taraudeuses (ø5 × 18 mm) (3/16" × 11/16")	3	4
Clé polygonale (grand)	/	1
Clé polygonale (petite)	/	1
Cache de bornier (Borne d'alimentation)	0	1

Procédure d'installation

Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne négative - de la batterie pour éviter les court-circuits.
2. Régler l'appareil en fonction de l'utilisation désirée.
3. Raccorder les câbles d'entrée et de sortie de l'appareil.
4. Raccorder les câbles de haut-parleur.
5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse.
6. Mettre en place les accessoires d'installation sur l'unité.
7. Brancher l'unité.
8. Raccorder la borne négative Θ de la batterie.

Attention

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l'humidité, Lieu

(epaisseur: 15 mm (9/16") ou plus)

exposé à la poussière, lieu surchauffé, lieu exposé directement à la lumière du jour, lieu exposé à l'air chaud)

• Ne pas recouvrir l'appareil d'une nappe, tapis, etc ; la chaleur qui s'accumulerait risque d'endommager l'appareil.
• Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper aisément.

Après l'installation, ne placer aucun objet sur l'appareil. - La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entrent pas en contact avec lui. - Cette unité dispose d'un ventilateur de refroidissement permettant d'abaisser la température interne. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement et les conduites de l'unité sont bloqués. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou d'autres dégâts. - Ne pas l'installer près du tableau de bord, de la plage arrêté ou d'éléments de sécurité de l'airbag. Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne gêne pas la conduite. Si l'appareil se détache suite à un choc et heurte quelqu'un ou un élément de sécurité, il peut occasionner des blessures ou un accident. - Après l'installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

Avertissement

• Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

Attention

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont pas court-circuités, et remplacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d'éviter tout court-circuit.
• Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câ
• À propos de l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

1. Épaisseurs des câbles

Vous pouvez utiliser des câbles aux épaisseurs suivantes

Câble de batterie et Cable de masse	AWG 4 - AWG 6
Câble d'enceinte	AWG 8 - AWG 12

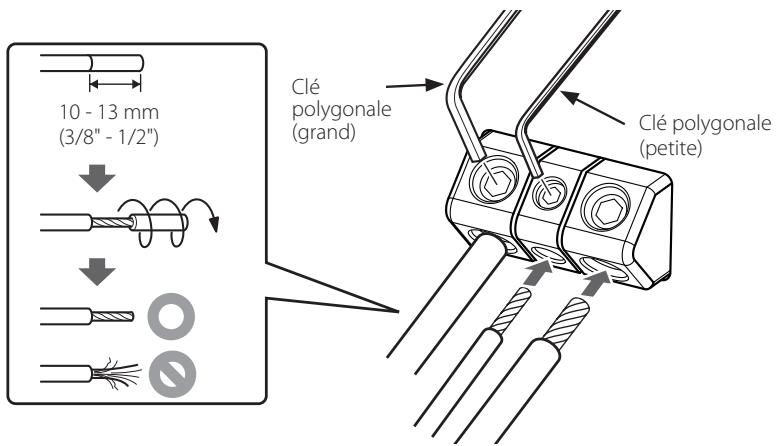

2. Dénuder le câble

Coupez la gaine du cable (isolant en vinyle, etc.) à environ 10-13 mm (3/8'' - 1/2'') de l'extrémité du cable, puis enlevez la portion de gaine inutile en la faisant tourner dans vos doigts.

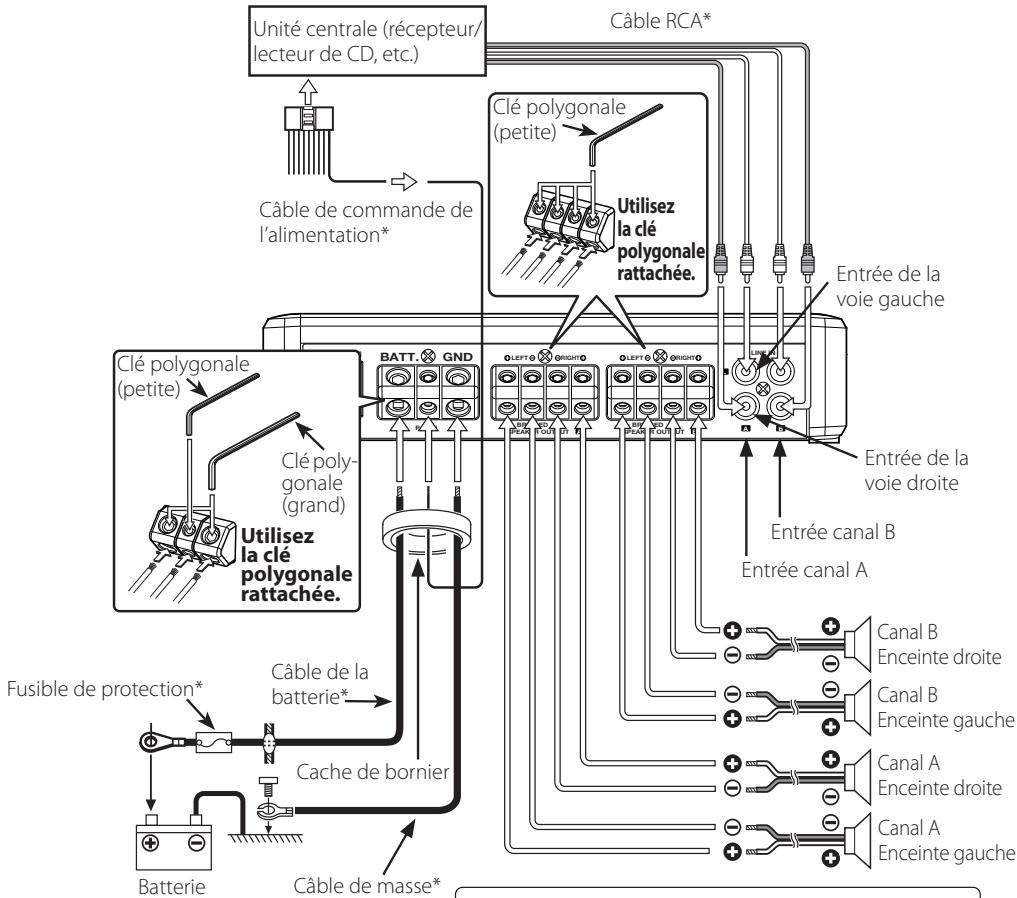

3. Installer le câble

Desserrez la vis à l'aide de la clé hexagonale fournie. Insérez le fil conducteur du câble dans l'orifice de la borne, puis serrez la vis.

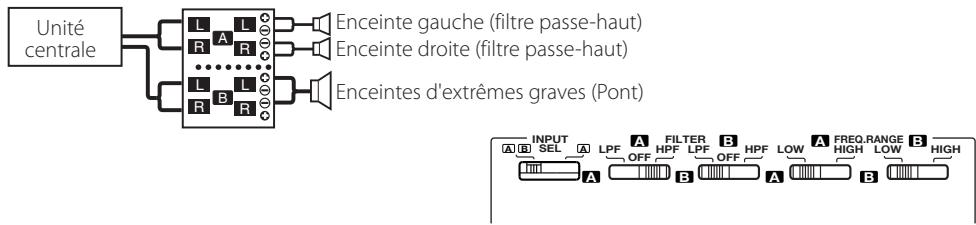

Système 2 canaux + enceinte d'extrêmes graves

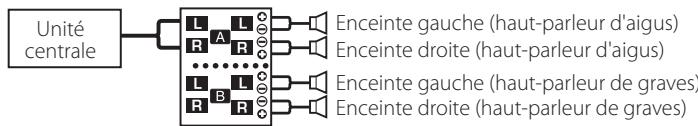

Ceci est un amplificateur à 4 canaux avec deux amplificateurs stéréophoniques en un élément ; l'un appelé Amplificateur A, l'autre Amplificateur B. Cet appareil est compatible avec diverses systèmes, simplement en sélectionnant les positions des commutateurs et les fonctions comme indiqué ci-après.

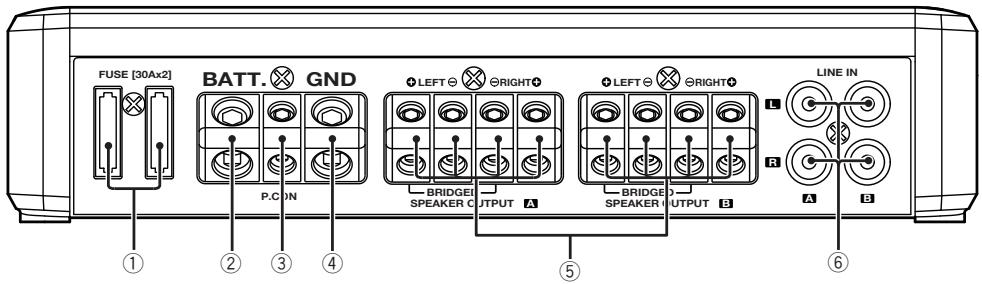

① Fusible (30A× 2)

REMARQUE

Si vous ne trouvez pas defuseble de calibre adequat dans le commerce, etc., contacter notre agent Kenwood.

② Borne BATT. (alimentation) ③ Borne P. CON (fil de commande d'alimentation)

Commande l'unité ON/OFF.

REMARQUE

Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes.

④ Borne GND (masse) ⑤ Bornes SPEAKER OUTPUT (A. ch/B. ch)

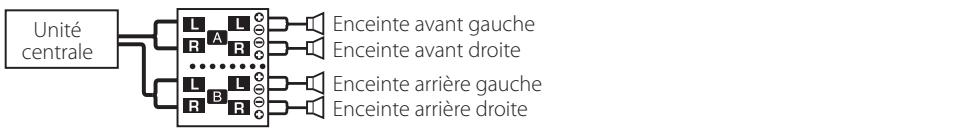

• Connexions stéreo:

Pour utiliser l'appareil comme amplificateur stéreo, des connections stéreo doivent être utilisées. Les enceintes à connecter doivent avoir une impédance de 2 ou supérieure. Lorsque plusieurs enceintes doivent être connectées, s'assurer que l'impédance combinée soit de 2 ou supérieure pour chaque canal.

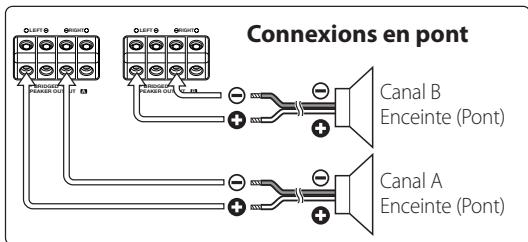

• Connexions en pont:

Pour l'utilisation de l'appareil comme amplificateur monophonique à haute puissance de sortie, des connections en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊙ et du canal droit (RIGHT) ⊙.) Les enceintes à connecter doivent avoir une

impédance de 4 Ω ou supérieure. Lorsque plusieurs enceintes doivent être connectées, s'assurer que l'impédance combinée soit de 4 Ω ou supérieure.

⑥ Borne d'entrée de ligne (LINE IN) (A. ch/B. ch)

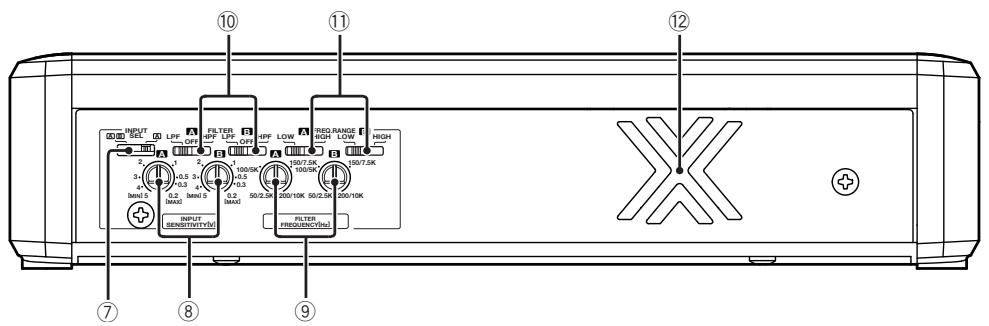

7 Commutateur INPUT SEL. (sélecteur d'entrée)

Ce sélecteur permet de choisir le mode d'amplification des signaux par les amplificateurs A et B.

Les signaux d'entrée des amplificateurs A et B sont tous deux amplifiés.

Amplifie uniquement l'entrée de signal à l'amplificateur A avec les deux amplificateurs A et B.

Commande INPUT sensitivity (sensibilité d'entrée) (a. ch/b. ch)

Régler cette commande selon le niveau de pré-sortie de l'unité centrale branchée à cet amplificateur.

Remarque

Se référer à la section du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie.

9 Commande FILTER frequency (a. ch/b. ch)

Cette commande permet de régler la bande de fréquence en sortie de cet appareil. La plage de fréquences se règle avec le commutateur "FREQ. RANGE".

10 Commutateur FILTER (a. ch/b. ch)

Ce commutateur permet d'effectuer un filtrage des graves, ou des aigus, appliqués vers les haut-parleurs.

- Position HPF (filtre passer-haut):

Le filtre laisse passer les fréquences supérieures à la fréquence précise au moyen de la commande "FILTER FREQUENCY".

Le filtre n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.

- Position LPF (filtre passe-bas):

Le filtré laisse passer les fréquences inférieures à la fréquence précisée au moyen de la commande "FILTER FREQUENCY".

① Commutateur FREQ. RANGE (a. ch/b. ch)

Ce commutateur sélectionne la plage de fréquences du filtrage.

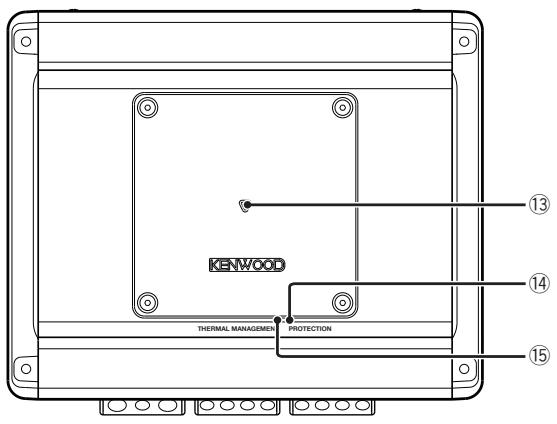

Indicateur Power

Lorsque l'alimentation est activée, l'indicateur POWER s'illumine.

Indicateur PROTECTION

Cet indicateur s'éclaire lorsque la fonction de protection s'est activée. (Voir page 15)

Indicateur THERMAL MANAGEMENT

Cet indicateur s'éclaire lorsque la température interne est élevée.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons. (Pas de son d'un côté) (Fusible grillé)	• Les câbles d'entrée (ou de sortie) sont débranchés. • Le circuit de protection peut être actionné. • Le volume est trop fort. • Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les câbles d'entrée (ou de sortie). • Vérifier les raccordements en se reportant au paragraphe <Fonction de protection>. • Remplacez le fusible et utilisez un niveau de volume plus faible. • Àprouv avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible.
Niveau de sortie trop faible (ou trop fort).	• La commande de réglage de la sensibilité d'entrée n'est pas améliée sur la bonne position.	• Faire le réglage correctement en se reportant aux indications données en <Contrôles>.
La qualité sonore est manuvaïse. (Le son est distordu.)	• Les câbles de haut-parleur ont été raccordés en invorsant la polarité ⊕/ ⊙. • Un cable de haut-parleur est pincé par une vis dans le châtiss de la voiture. • Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des câbles. • Rebrancher le cable de haut-parleur en évitant tout pincement • Positionner les commutateurs en tenant compte des indications fournies aux paragraphs <Exemples de système>.

Les spécifications sont sujettes à changements sans notification.

CEA-2006

RMS (pression acoustique efficace) Watts par canal @ 4 ohms, 1 % THD+N. 120W× 4

Taux signal/bruit (reference : 1 Watt/4 ohms)............73 dBA

Section audio

Puissance de sortie max 1200W

Puisance de sortie nominale (+B = 14,4 V)
(4 Ω) (20 Hz - 20 kHz, 0,5 % THD)	.120 W × 4
(4 Ω) (DIN45324, +B = 14,4V)	.120 W × 4
(2 Ω) (1 kHz, 1,0 % THD)	.150 W × 4
(En pont 4 Ω) (1 kHz, 1,0 % THD)	.300 W × 2
Réponse en fréquence (+0, -1 dB)	.20 Hz - 20 kHz
Sensibilité (puissance nominale) (MAX.)	.0,2 V
(MIN.)	.5,0 V
Impédance d'entrée	.10 kΩ
Taux de Signal/Bruit	.105 dB
Fréquence du filtre passage-bas (-12 dB/oct.)
Plage basse	.50 Hz - 200 Hz (variable)
Plage élevé	.2,5 kHz - 10 kHz (variable)
Fréquence du filtre passage-haut (-12 dB/oct.)
Plage basse	.50 Hz - 200 Hz (variable)
Plage élevé	.2,5 kHz - 10 kHz (variable)

Général

Tension de fonctionnement	14,4 V (11 - 16 V admissible)
Courant absorbe	60 A

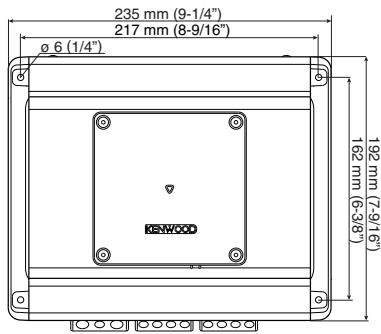

Taille d'installation (L × H × P)	235 × 52 × 192 mm
	9-1/4 × 2-1/16 × 7-9/16 pouce
Masse	3,0 kg (6,6 lbs)
