MODE D'EMPLOI PRS-D1200SPL PIONEER

Contenido Antes de usar est

Table des matières Avant d'

Avant d'utiliser cet appareil .... 1

Enregistrement du produit .... 1

En cas d'anomalie 2

Quelques mots concernant cet appareil ..... 2

PRÉCAUTION 2

ATTENTION 2

Réglage de l'appareil 3

Commutateur MODE SELECT .... 3

Commande de fréquence de l'accentuation des graves 3

Commande du niveau d'accentuation des graves 3

Couvre-bornes 3

Commande de la fréquence de coupure pour LPF 3

Commande du gain .... 4

Interrupteur BFC (Commande de fréquence de battement) 4

Témoin HEAT 4

Témoin PROTECT 4

Témoin d'alimentation 4

Sélecteur infrasonore 4

Réglage correct du gain 5

Raccordement de l'appareil 6

Schéma de raccordement 7

Prise de connexion sans soudure 8

Raccordement des bornes de sortie vers les haut-parleurs 8

Raccordement de la borne d'alimentation ..... 9

Réglage du gain de l'amplificateur associé .... 10

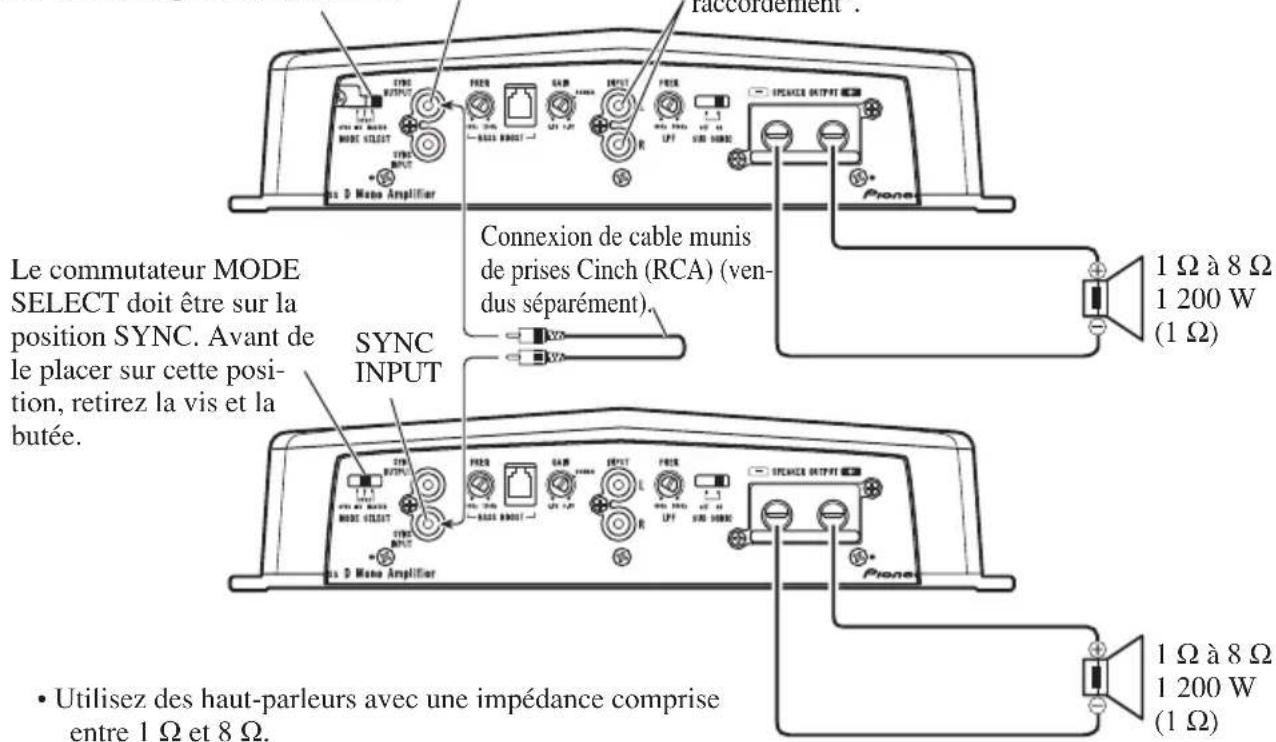

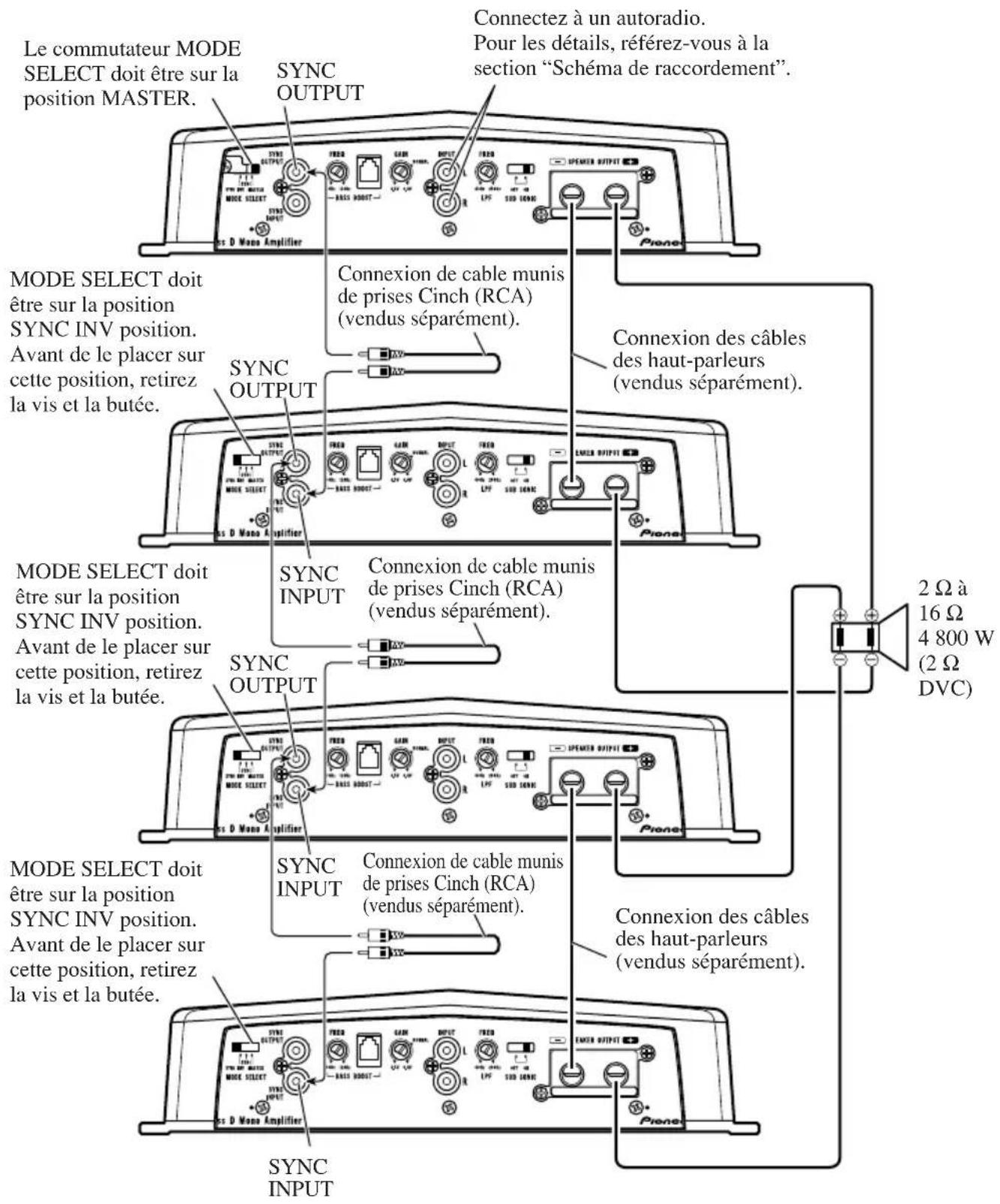

Connexion des câbles des haut-parleurs ..... 10

Installation 15

Fixation de la télécommande d'accentuation des graves.... 15

Exemple d'installation sur le tapis de sol ou sur le châssis .... 16

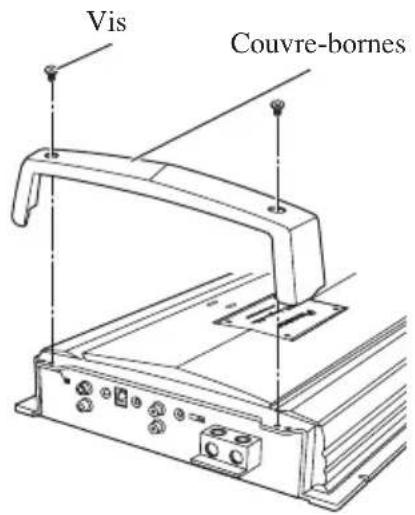

Remise en place du couvre-bornes ..... 16

Changement de la direction de l'étiquette signalétique 16

Informations complémentaires ..... 17

Guide de dépannage 17

Caractéristiques techniques ..... 18

liser cet appareil

Nous vous remercions d'avoir acheté cet appareil PIONEER. Avant de l'utiliser, prendre soin de lire ce manuel.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des 25 états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Enregistrement du produit

Rendez-nous visite sur le site suivant:

Enregistrez votre produit. Nous conserverons sur fichier les détails de votre achat pour vous permettre de vous reporter à ces informations en cas de déclaration à votre assurance pour perte ou vol.

En cas d'anomalie

En cas d'anomalie de fonctionnement, veuillez consulter le distributeur ou le centre d'entretien PIONEER le plus proche.

Quelques mots concernant cet appareil

Cet appareil est un amplificateur pour haut-parleur d'extrême grave. Si les deux canaux, L (gauche) et R (droit), sont connectés à l'entrée cinch (RCA) de cet appareil, la sortie est mixée parce que cet appareil est un amplificateur monaural.

PRÉCAUTION

- Ne remplacez pas le fusible par un fusible de plus grande valeur ou de plus grand calibre. L'utilisation d'un fusible inadapté peut entraîner une surchauffe et de la fumée, et peut provoquer l'endommagement de l'appareil et des blessures, y compris des brûlures.

- Utilisez la clé hexagonale fournie pour serrer les vis lors de la fixation des câbles sur la borne ou lors du changement de la direction de l'étiquette signalétique. L'utilisation d'une longue clé hexagonale en vente dans le commerce peut entraîner l'application d'un couple de serrage excessif et endommager les bornes et les câbles.

ATTENTION

- Utilisez le câble de liaison à la batterie et le câble de masse conseillés; ils sont vendus séparément. Reliez le câble rouge à la borne positive (+) de la batterie et le câble de masse à la carrosserie du véhicule.

- Ne touchez pas l'amplificateur quand vous avez les mains mouillées, faute de quoi vous risquez de ressentir une secousse électrique. Pareillement, ne touchez pas l'amplificateur s'il est mouillé.

- Pour votre sécurité et celles des autres usagers de la route, maintenez le niveau d'écoute à une valeur telle que les bruits de la circulation demeurent nettement perceptibles.

- Si le fusible monté sur le câble de liaison à la batterie, câble qui est vendu séparément, a grillé ou bien s'il en est ainsi de celui de l'amplificateur, vérifiez soigneusement toutes les connexions d'alimentation. Recherchez la cause de l'anomalie puis corrigez-la; enfin, remplacez le fusible grillé par un fusible de même taille et de même calibre.

- Pour éviter d'endommager l'amplificateur et du haut-parleur d'extrême grave, le circuit de protection coupe l'alimentation de l'amplificateur (les sons ne sont plus émis) dès que survient une situation anormale. Dans ce cas, mettez l'ensemble des appareils hors tension et contrôlez les liaisons entre l'amplificateur et du haut-parleur d'extrême grave. Le cas échéant, recherchez la cause de l'anomalie et corrigez-la.

- Consultez le revendeur si vous n'êtes pas en mesure de résoudre le problème qui se pose à vous.

- Pour éviter toute secousse électrique et tout risque de court-circuit au cours des opérations de raccordement et d'installation, n'oubliez pas de débrancher le câble relié au pôle négatif de la batterie (–) avant d'effectuer quelque opération que ce soit.

- Avant d'effectuer un perçage requis par l'installation de l'amplificateur, assurez-vous que vous pouvez le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devez percer.

- NE LAISSEZ PAS l'amplificateur entrer en contact avec des liquides à cause, par exemple, de l'emplacement où il a été placé. Cela pourrait entraîner une secousse électrique. De plus, le contact avec un liquide pourrait endommager l'amplificateur et les enceintes, produire de la fumée ou surchauffer l'appareil. Enfin, la surface de l'amplificateur et des enceintes connectées peut devenir chaude au toucher et entraîner de légères brûlures.

Commutateur MODE SELECT

Vous pouvez sélectionner le mode de synchronisation de l'amplificateur, à savoir MASTER, SYNC et SYNC INV. Réglez le commutateur MODE SELECT sur la position MASTER si vous utilisez uniquement un amplificateur. Si vous utilisez deux amplificateur ou plus en combinaison et connecteur de façon synchrone, réglez le premier amplificateur sur MASTER, et les amplificateurs restants sur SYNC ou SYNC INV en fonction de la façon dont ils sont connectés. Réglez le commutateur d'un amplificateur sur SYNC INV uniquement quand les amplificateurs sont connectés de façon synchrone avec un montage en pont ex. Pour régler le commutateur sur SYNC ou SYNC INV, retirez la vis et la butée. Retirez la vis et la butée après avoir vérifié que les connexions sont correctes. Pour en savoir plus sur le commutateur MODE SELECT, reportez-vous à la section "Connexion des câbles des haut-parleurs".

Commande de fréquence de l'accentuation des graves

Cette commande permet de choisir la fréquence, entre 40 Hz et 120 Hz, autour de laquelle doit s'effectuer l'accentuation.

Commande du niveau d'accentuation des graves

Vous pouvez choisir un niveau d'accentuation de 0, 6, 9 ou 12 dB.

Pour connaître la manière de relier le boîtier de télécommande d'accentuation des graves à l'amplificateur, reportez-vous à la section "Schéma de raccordement".

Couvre-bornes

Avant de mettre l'appareil en place, dévissez les vis avec un tournevis à pointe hexagonale de 4 mm et retirez le couvre-bornes.

Commande de la fréquence de coupure pour LPF

La fréquence de coupure peut être choisie entre 40 Hz et 240 Hz.

Commande du gain

Si le niveau d'écoute est faible même lorsque la commande de l'autoradio est sur la position correspondant au maximum, tournez la commande de gain dans le sens des aiguilles d'une montre. Inversement, si vous constatez de la distorsion lorsque vous augmentez le niveau de sortie de l'autoradio, tournez cette commande dans le sens contraire des aiguilles d'une montre.

- Choisissez la position NORMAL si l'autoradio stéréo est équipé de prises Cinch (RCA) (niveau de sortie standard à 500 mV). Si cet appareil est utilisé conjointement avec un autoradio stéréo Pioneer pourvu de prises Cinch (RCA) sur lesquelles peuvent se trouver une tension de sortie de 4 V ou plus, réglez le niveau en fonction du niveau de sortie de l'autoradio.

- Pour la commande de gain de l'amplificateur associé, reportez-vous à la section "Réglage du gain de l'amplificateur associé".

Interrupteur BFC (Commande de fréquence de battement)

Si vous entendez un battement pendant l'écoute d'une transmission MW/LW (PO/GO) avec votre autoradio, changer la position de l'interrupteur BFC en utilisant un petit tournevis standard.

Témoin HEAT (Jaune)

Ce témoin indique un problème avec l'amplificateur. Reportez-vous à la section "Guide de dépannage" à la page 17 pour en savoir plus.

Témoin PROTECT (Rouge)

Ce témoin indique un problème avec l'amplificateur. Reportez-vous à la section "Guide de dépannage" à la page 17 pour en savoir plus.

Témoin d'alimentation (Bleu)

Ce témoin s'éclaire lorsque l'amplificateur est sous tension.

Sélecteur infrasonore

Le filtre infrasonore coupe les fréquences inférieures à 20 Hz afin de supprimer les vibrations indésirables et de réduire les pertes de puissance.

Réglage correct du gain

• Cet appareil est muni d'une fonction de protection qui protège l'appareil et les enceintes de tout mauvais fonctionnement dû à une utilisation incorrecte ou à une connexion incorrecte.
• Quand le son est sorti à un niveau de volume élevé, etc. cette fonction coupe la sortie du son en quelques secondes. Ce n'est pas un mauvais fonctionnement. Si vous baissez le niveau de volume de l'appareil principal, la sortie du son est rétablie.
• Si la sortie du son est coupée, c'est peut-être parce que la commande de gain de cet appareil est réglée incorrectement. Pour assurer une sortie continue du son même quand le niveau de volume de l'appareil principal est augmenté, réglez la commande du gain de l'amplificateur sur une position correcte en fonction du niveau de sortie maximum préamplifié de l'appareil principal.

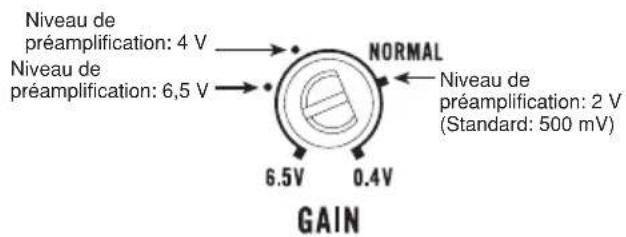

Commande du gain de cet appareil

Niveau de préamplification: 4 V Niveau de préamplification: 6,5 V NORMAL Niveau de préamplification: 2 V (Standard: 500 mV) 6.5V 0.4V GAIN

Il n'est pas nécessaire de diminuer le volume de l'appareil principal et quand la sortie est trop forte.

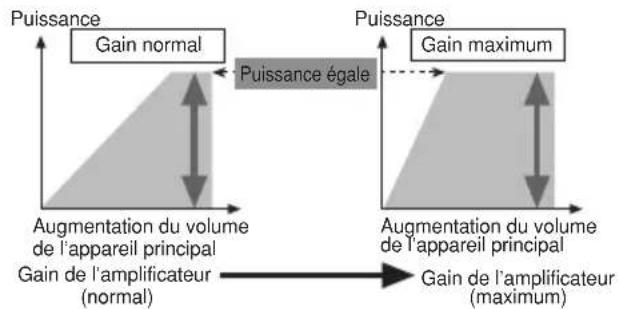

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil principal

- Si vous augmentez le gain de l'amplificateur à un niveau incorrect, seule la distorsion est augmentée et la puissance n'augmente que légèrement.

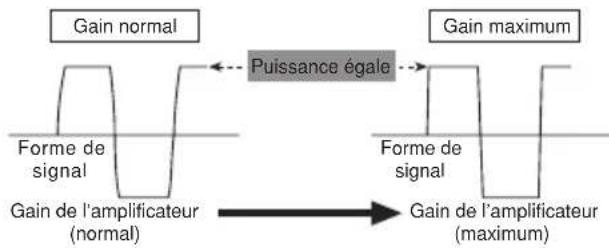

Forme de signal quand la puissance de sortie est élevée par la commande gain de l'amplificateur

Gain normal Forme de signal Gain de l'amplificateur (normal) Puissance égale Gain maximum Forme de signal Gain de l'amplificateur (maximum)

• Quand la puissance de sortie est élevée, la forme de signal est déformée et si vous augmentez le gain de l'amplificateur la puissance n'augmente que légèrement.
• Si vous diminuez le volume de l'appareil principal et réglez la commande de gain de l'amplificateur sur la position correcte mais que le son continue à être coupé de temps à autre, contactez le centre de service autorisé PIONEER le plus proche.

PRÉCAUTION

• Pour éviter tout risque de court-circuit ou d'endommager cet appareil, débranchez le câble relié à la borne négative (−) de la batterie, au niveau de cette borne.
• Fixez les câbles au moyen de colliers ou du ruban adhésif. Lorsque l'isolant du câble peut être endommagé par une pièce métallique, assurez sa protection en le gainant de ruban adhésif.
• Faites cheminer les câbles en évitant les zones chaudes telles que les bouches du chauffage. La chaleur peut endommager l'isolant et il peut en résulter un court-circuit si l'âme du câble vient en contact avec la carrosserie.
• L'amplificateur augmente la charge sur la batterie et le système de charge. Assurez-vous que le l'alternateur et la batterie du véhicule ont une capacité suffisante pour cet amplificateur. L'installation d'une batterie puissante, la connexion parallèle d'une batterie secondaire ou d'un condensateur de stockage d'énergie est recommandée.

PRÉCAUTION

Pour éviter toute anomalie ou blessure

• Ne reliez pas à la masse le câble (−) d'un haut-parleur; ne reliez pas ensemble plusieurs câbles négatifs de haut-parleurs.
• Cet appareil est conçu pour les véhicules alimentés par une batterie 12 V dont le pôle négatif est à la masse. Avant d'installer cet appareil, contrôlez la tension de la batterie.
• Si vous conservez l'autoradio en fonctionnement alors que le moteur est arrêté ou tourne au ralenti, la batterie peut être déchargée au bout d'un certain temps. Pour éviter cela, mettez l'autoradio hors tension.
• Si le câble de commande à distance de l'amplificateur est relié à la borne d'alimentation par l'intermédiaire du contacteur d'allumage (12 V CC), l'amplificateur sera sous tension dès que vous mettrez le contact, et cela quelle que soit la situation de l'autoradio. En conséquence, la batterie peut être rapidement déchargée si le moteur ne tourne pas, ou tourne au ralenti.

• NE RACCORDEZ PAS un haut-parleur d'extrêmes graves dont l'impédance serait inférieure à celle prescrite dans la section "Connexion des câbles des haut-parleurs". Il pourrait en résulter un endommagement de l'amplificateur, voire de la production de fumée accompagnée de surchauffe. La surface de l'amplificateur pourrait s'échauffer au point de causer des brûlure légères.

• Assurez-vous que les câbles ne gênent en rien la manoeuvre des organes mobiles tels que rails de siège mais aussi levier de frein de stationnement, pédale de frein, etc.

• Veillez à ce qu'aucun câble ne soit en court-circuit, faute de quoi le circuit de protection pourrait être dans l'incapacité de remplir son office.
• N'alimentez pas un appareil par un piquage sur le câble qui alimente un autre appareil. Ce câble n'a peut-être pas la section suffisante pour supporter sans danger l'intensité consommée par les deux appareils.

• Ne remplacez pas le fusible par un fusible de plus grande valeur ou de plus grand calibre. L'utilisation d'un fusible inadapté peut entraîner une surchauffe et de la fumée, et peut provoquer l'endommagement de l'appareil et des blessures, y compris des brûlures.

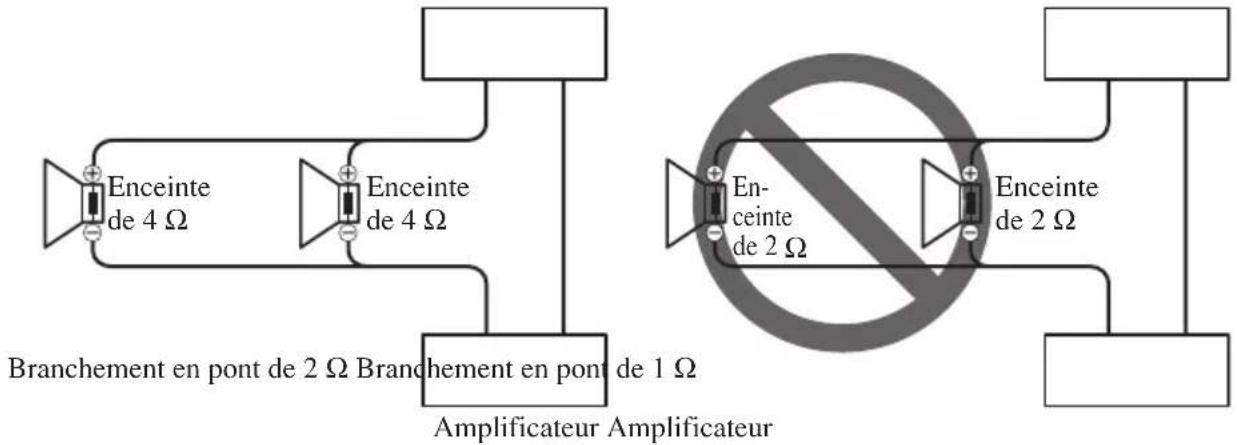

• Reliez l'un de ces trois caissons de graves à l'amplificateur; 1: un caisson de graves ayant une puissance admissible de 500 W ou mieux et une impédance de 4 Ω, 2: un caisson de graves ayant une puissance admissible de 1 000 W ou mieux et une impédance de 2 Ω ou 3: un caisson de graves ayant une puissance admissible de 1 200 W ou mieux et une impédance de 1 Ω. Si l'entrée nominale et l'impédance sont au-dessus de ces plages, le haut-parleur d'extrême grave risque de prendre feu, d'émettre de la fumée ou d'être endommagé.

• Installez le câble de liaison à la batterie, vendu séparément, et faites-le cheminer aussi loin que possible des câbles de liaison aux haut-parleurs. Installez le câble de liaison à la batterie, vendu séparément, le câble de masse, les câbles de liaison aux haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.
• Les câbles de cet appareil et ceux d'autres appareils peuvent fort bien ne pas être de la même couleur bien que remplissant la même fonction. Pour relier cet appareil à un autre appareil, utilisez le manuel de chacun et effectuez les raccordements en ne tenant compte que de la fonction de chaque câble.

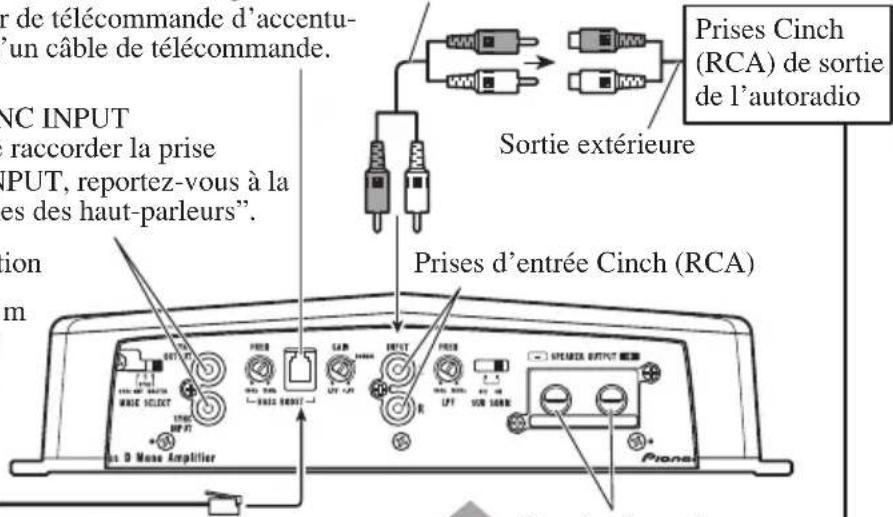

Schéma de raccordement

- Dans le cas de la connexion de la sortie extérieure d'un autoradio stéréo à une entrée Cinch (RCA), utilisez la prise utilisée pour une sortie à gamme étendue, car le canal PDF de l'amplificateur ne peut pas être mis hors service. Si cette prise ne peut pas être utilisée, connectez la prise de sortie du haut-parleur d'extrêmes graves à l'entrée Cinch (RCA).

La longueur maximale du câble entre le fusible et la borne positive (+) de la batterie, est de 45 cm. Passe-câble caoutchouté Borne positive (+) Batterie Fusible (200 A) Chaque amplificateur doit être SÉPARÉMENT protégé par un fusible de 200 A. Câble, borne de masse (vendu séparément) Le câble de masse doit avoir la même section que le câble de batterie. Reliez ce câble à la carrosserie du véhicule. Borne négative (–) Câble de batterie (vendu séparément) Pour en connaître la section, reportez-vous à la section "Raccordement de la borne d'alimentation". Le câble de batterie, le câble de masse et le câble de mise à la masse directe (en option), doivent avoir la même section. Après avoir effectué tous les autres raccordements de l'amplificateur, reliez ce câble à la borne positive (+) de la batterie.

Prise pour la télécommande d'accentuation des graves Reliez cette prise et le boîtier de télécommande d'accentuation des graves au moyen d'un câble de télécommande.

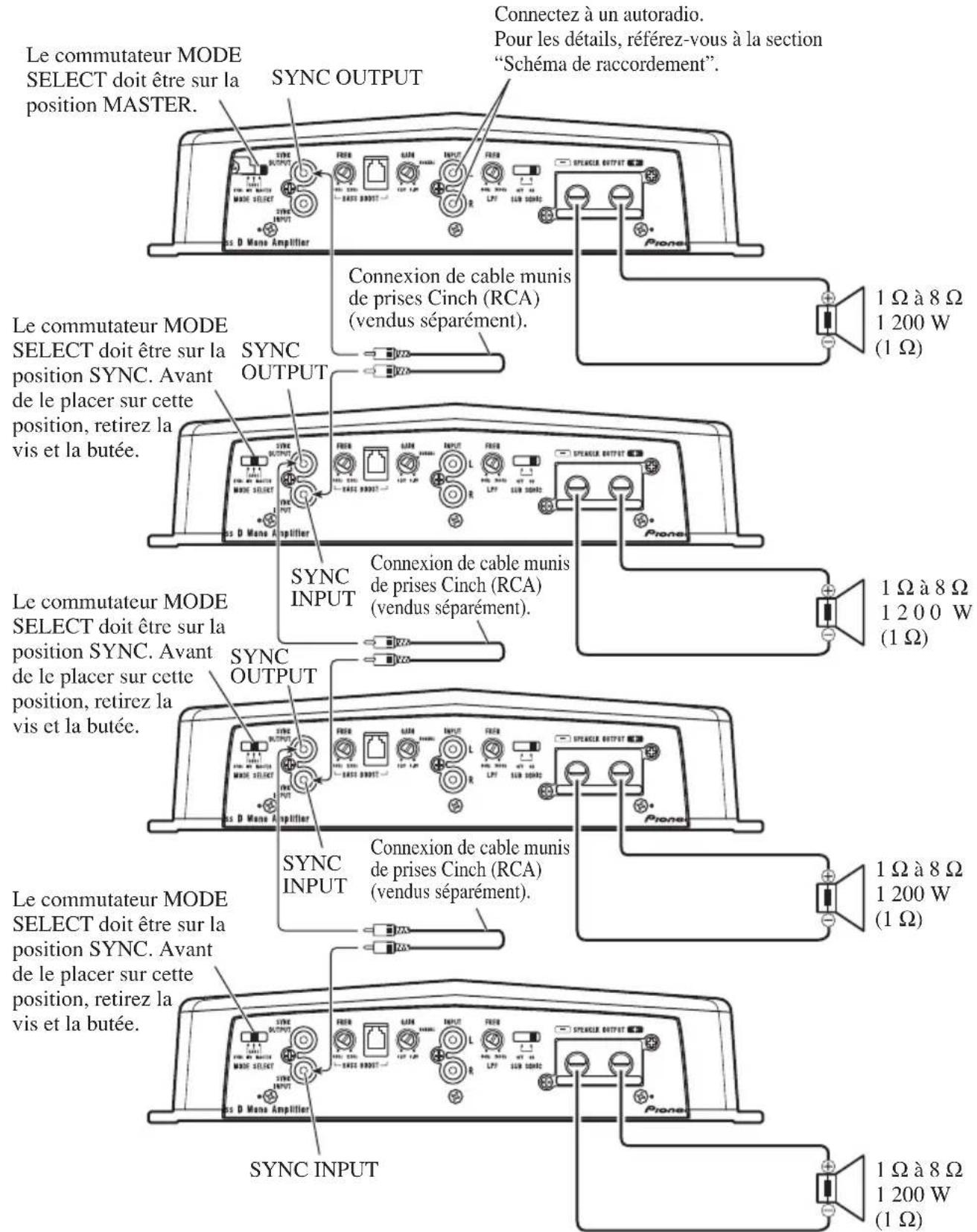

Prise SYNC OUTPUT / SYNC INPUT Pour connaître la manière de raccorder la prise SYNC OUTPUT / SYNC INPUT, reportez-vous à la section “Connexion des câbles des haut-parleurs”.

Télécommande d'accentuation des graves /

Câble de télécommande d'accentuation des graves

r de télécommande d'accentu- 'un câble de télécommande. NC INPUT raccorder la prise INPUT, reportez-vous à la es des haut-parleurs". ion m Sortie extérieure Prises Cinch (RCA) de sortie de l'autoradio Prises d'entrée Cinch (RCA) us D Mose Amplifier

Fusible (40 A)

Câble de commande à distance d'alimentation (vendu séparément)

Reliez la fiche mâle de ce câble à la borne de commande à distance de l'autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être reliée à la prise de commande de l'antenne motorisée. Si l'autoradio ne possède par de prise pour commande à distance de la mise sous tension, reliez la fiche mâle à une borne d'alimentation en passant par le contacteur d'allumage.

Prise de connexion sans soudure

• Comme le câble devient lâche avec le temps, il doit être vérifié périodiquement et resserré si nécessaire.
• Ne soudez ni ne tordez les extrémités des âmes torsadées.
• Serrez en vous assurant de ne pas coincer la gaine isolante du câble.
• Utilisez la clé hexagonale fournie pour serrer et desserrer la vis de la prise de l'amplificateur. Serrez le câble solidement avec la vis de la prise. Cependant, faites attention de ne pas serrer excessivement en contrôlant l'état du câble pendant le serrage car un serrage excessif de la vis de la prise du système de commande à distance peut endommager le câble.

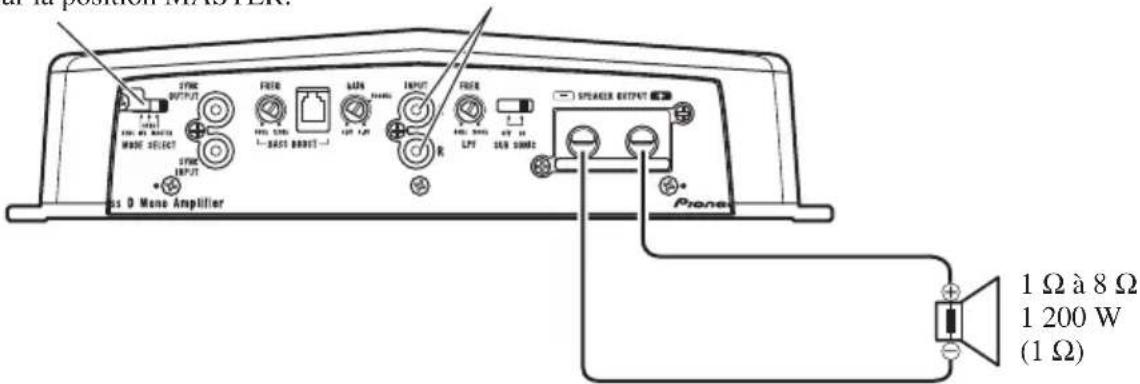

Raccordement des bornes de sortie vers les haut-parleurs

Taille des câbles de haut-parleur

Longueur moins de moins de moins de du câble	5,2 m 8,2 m 13,4 m
Section du câble	8 AWG 6 AWG 4 AWG

1. Dénudez l'extrémité des câbles de haut-parleurs sur environ 18 mm à 20 mm en utilisant des pinces ou un cutter.

18 mm à 20 mm

1. Reliez les câbles de liaisons aux haut-parleurs aux bornes de sortie vers les haut-parleurs.

- Serrez soigneusement les cosses au moyen des vis.

Vis de borne Borne de sortie vers un haut-parleur Câble de liaison à un haut-parleur

1. Engagez les colliers de câble dans les fentes et liez les câbles au moyen des colliers.

2. Le collier doit entourer les câbles au niveau de leur isolant et non pas à hauteur de la partie dénudée.

3. Coupez les parties en excès des colliers pour câble.

Raccordement de la borne d'alimentation

• Utilisez le câble de liaison à la batterie et le câble de masse conseillés; ils sont vendus séparément. Reliez le câble rouge à la borne positive (+) de la batterie et le câble de masse à la carrosserie du véhicule.
• La section conseillée des câbles est la suivante (suivant AWG, American Wire Gauge). Le câble de batterie, le câble de masse et le câble de mise à la masse directe doivent avoir la même section.
• Utilisez un câble de 10 AWG à 20 AWG pour le câble de commande à distance d'alimentation.

Section de câble de la batterie et câble de masse

Longueur du câble moins de 3,6 m moins de 6,4 m

Section du câble 6 AWG 4 AWG

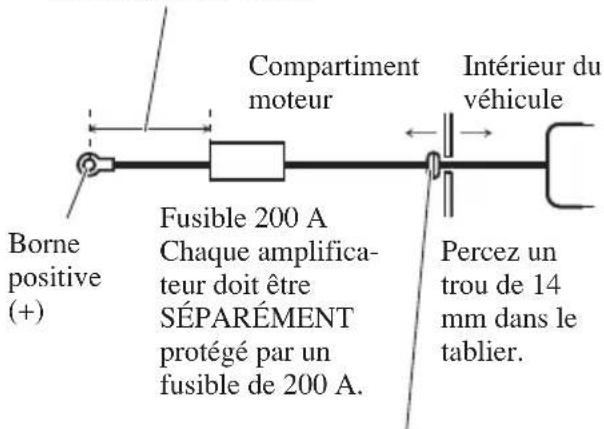

1. Faites passer le câble de liaison à la batterie du compartiment moteur vers l'intérieur du véhicule.

- Après avoir effectué tous les autres raccordements de l'amplificateur, reliez la borne d'alimentation de l'amplificateur à la borne positive (+) de la batterie.

La longueur maximale du câble entre le fusible et la borne positive (+) de la batterie, est de 45 cm.

Borne positive (+) Fusible 200 A Chaque amplificateur doit être SÉPARÉMENT protégé par un fusible de 200 A. Compartment moteur Intérieur du véhicule Percez un trou de 14 mm dans le tablier.

Engagez le passe-câble en caoutchouc dans le perçage pour assurer la protection du câble.

2. Dénudez l'extrémité des câbles en utilisant des pinces ou un cutter.

• Câble de la batterie, câble de masse: 18 mm à 20 mm
• Câble de commande à distance d'alimentation: 14 mm à 16 mm

3. Reliez les câbles aux bornes.

- Serrez soigneusement les câbles au moyen des vis.

Borne de commande à distance d'alimentation Borne d'alimentation Vis de borne Borne de masse (GND) Câble de la batterie Câble de commande à distance d'alimentation Câble de masse

ATTENTION

Faute de serrer soigneusement le câble de batterie sur la borne au moyen d'une vis de borne, une élévation importante de température de la borne peut se produire et provoquer dommages et blessures, y compris brûlures légères.

4. Engagez les colliers de câble dans les fentes et liez les câbles au moyen des colliers.

• Le collier doit entourer les câbles au niveau de leur isolant et non pas à hauteur de la partie dénudée.
• Coupez les parties en excès des colliers pour câble.

Réglage du gain de l'amplificateur associé

Après avoir relié les câbles des haut-parleurs, réglez la commande de gain de l'amplificateur associé. Les amplificateurs associés suivent les réglages de l'amplificateur maître.

Réglage sommaire du gain

Réglez la commande de gain de chaque amplificateur sur la position NORMAL. Ce réglage est suffisant pour obtenir une sortie équilibrée dans la majeure partie des cas.

Réglage fin du gain

Réglez la commande de gain de chaque amplificateur associé, en commençant par l'amplificateur maître.

1. À l'aide de ce système, générez une sinusoïde de basse amplitude.
2. Au moyen d'un voltmètre, mesurez l'amplitude de la tension de sortie de l'amplificateur maître.
3. Au moyen d'un voltmètre, mesurez l'amplitude de la tension de sortie de l'amplificateur associé.
4. Au moyen de la commande de gain de l'amplificateur associé, réglez la tension de sortie de l'amplificateur associé au même niveau que celle de l'amplificateur maître.
5. Répétez les mêmes opérations, dans l'ordre, pour tous les amplificateurs associés.

Connexion des câbles des haut-parleurs

Connectez les câbles de haut-parleurs et réglez le commutateur MODE SELECT correctement en fonction de la configuration et des illustrations ci-dessous et de la page suivante.

• Lors de la connexion de deux amplificateurs ou plus en combinaison de façon synchrone, utilisez uniquement ces amplificateurs. Ne les mélangez pas avec d'autres amplificateurs.
• Lors de la connexion de deux amplificateurs ou plus en combinaison de façon synchrone, réglez la commande de gain, le sélecteur infrasonore, la commande de la fréquence de coupure pour LPF et la commande d'accentuation des graves sur l'amplificateur dont le commutateur MODE SELECT a été réglé sur MASTER. Ces réglages, à l'exception de la commande du gain, sont inactifs sur un amplificateur qui a été réglé sur SYNC ou SYNC INV. Pour les détails concernant les opérations de commande du gain, reportez-vous à "Réglage du gain de l'amplificateur associé".

PRÉCAUTION

Diagramme A - Correct Diagramme B - Incorrect Amplificateur Amplificateur

Enceinte de 4 Ω Enceinte de 4 Ω Branchement en pont de 2 Ω Branchement en pont de 1 Ω Amplificateur Amplificateur Enceinte de 2 Ω Enceinte de 2 Ω

NE PAS installer ou utiliser cet amplificateur en câblant des haut-parleurs de 2 Ω (ou moins) en parallèle pour obtenir un branchement en pont de 1 Ω (ou moins) (schéma B).

Ce type de branchement incorrect peut provoquer des détériorations, de la fumée et une surchauffe de l'amplificateur. Le boîtier de l'amplificateur peut aussi devenir chaud et être à l'origine de brûlures légères.

Pour installer ou utiliser correctement un branchement en pont et obtenir une charge de 2 Ω, câbler deux haut-parleurs de 4 Ω en parallèle avec Gauche + et Droite – (schéma A) ou utiliser un seul haut-parleur de 2 Ω.

De plus, reportez-vous au manuel d'instructions des haut-parleurs pour en savoir plus sur la procédure de connexion correcte.

Amplificateur unique

Le commutateur MODE SELECT doit être sur la position MASTER.

Connectez à un autoradio.

Pour les détails, référez-vous à la section "Schéma de raccordement".

- Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.

Deux amplificateurs (connexion en pont ex.)

Le commutateur MODE SELECT doit être sur la position MASTER. SYNC OUTPUT Connectez à un autoradio. Pour les détails, référez-vous à la section "Schéma de raccordement". Switch OUT Pione Switch INPUT MODE SELECT doit être sur la position SYNC INV position. Avant de le placer sur cette position, retirez la vis et la butée. Switch INPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Connexion des câbles des haut-parleurs (vendus séparément). 2 Ω à 16 Ω 2 400 W (2 Ω)

- Utilisez uniquement des haut-parleurs avec une impédance comprise entre 2 Ω et 16 Ω. De plus en cas de connexion de plusieurs haut-parleurs avec un pont, vérifiez que l'impédance synthétique est d'au moins 2 Ω.

Deux amplificateurs

Le commutateur MODE SELECT doit être sur la position MASTER.

Connectez à un autoradio.

Pour les détails, référez-vous à la section "Schéma de raccordement".

Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette posi- tion, retirez la vis et la butée. SYNC INPUT Connexion de cable munis de prises Cinch (RCA) (ven- dus séparément). • Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.

Quatre amplificateurs (connexion en pont ex.)

Le commutateur MODE SELECT doit être sur la position MASTER. SYNC OUTPUT Connectez à un autoradio. Pour les détails, référez-vous à la section "Schéma de raccordement". MODE SELECT doit être sur la position SYNC INV position. Avant de le placer sur cette position, retirez la vis et la butée. SYNC OUTPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Pione Pione Pione Pione MODE SELECT doit être sur la position SYNC INV position. Avant de le placer sur cette position, retirez la vis et la butée. SYNC INPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). SYNC OUTPUT Pione Pione Pione MODE SELECT doit être sur la position SYNC INV position. Avant de le placer sur cette position, retirez la vis et la butée. SYNC INPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Pione Pione Pione Pione MODE SELECT doit être sur la position SYNC INV position. Avant de le placer sur cette position, retirez la vis et la butée. SYNC INPUT Connexion des câbles des haut-parleurs (vendus séparément). 2 Ω à 16 Ω 4 800 W (2 Ω DVC) Pione Pione

- Utilisez uniquement des haut-parleurs avec une impédance comprise entre 2 Ω et 16 Ω. De plus en cas de connexion de plusieurs haut-parleurs avec un pont, vérifiez que l'impédance synthétique est d'au moins 2 Ω.

Quatre amplificateurs

Le commutateur MODE SELECT doit être sur la position MASTER. SYNC OUTPUT Connectez à un autoradio. Pour les détails, référez-vous à la section "Schéma de raccordement". Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée. SYNC OUTPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée. SYNC INPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée. SYNC OUTPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée. SYNC OUTPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée. SYNC INPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée. SYNC INPUT Connexion de cable munis de prises Cinch (RCA) (vendus séparément). Le commutateur MODE SELECT doit être sur la position SYNC. Avant de le placer sur cette position, retirez la vis et la butée.

• Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.

PRÉCAUTION

• N'installez pas l'appareil: —dans un endroit où il pourrait blesser un occupant du véhicule en cas d'arrêt brusque; —dans un endroit où il pourrait gêner le conducteur, par exemple devant son siège.

- Veillez à ce que les câbles ne puissent pas être pincés et endommagés par les sièges, ce qui peut conduire à un court-circuit.

- Avant d'effectuer un perçage requis par l'installation de l'amplificateur, assurez-vous que vous pouvez le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devez percer.

- Posez les vis autotaraudeuses de manière que leur extrémité ne puisse pas endommager les câbles. Il est important que l'isolant d'un câble ne soit pas endommagé par le frottement sur une pièce, ce qui pourrait ultérieurement entraîner un court-circuit.

- NE LAISSEZ PAS l'amplificateur entrer en contact avec des liquides à cause, par exemple, de l'emplacement où il a été placé. Cela pourrait entraîner une secousse électrique. De plus, le contact avec un liquide pourrait endommager l'amplificateur et les enceintes, produire de la fumée ou surchauffer l'appareil. Enfin, la surface de l'amplificateur et des enceintes connectées peut devenir chaude au toucher et entraîner de légères brûlures.

- Pour effectuer convenablement l'installation, utilisez les pièces fournies et procédez comme il est indiqué. L'utilisation de pièces autres que celles fournies peut endommager l'amplificateur.

- Ne remplacez pas le fusible par un fusible de plus grande valeur ou de plus grand calibre. L'utilisation d'un fusible inadapté peut entraîner une surchauffe et de la fumée, et peut provoquer l'endommagement de l'appareil et des blessures, y compris des brûlures.

PRÉCAUTION

Pour éviter toute anomalie de fonctionnement ou blessure

• Pour que la chaleur puisse se dissiper sans mal, respectez ce qui suit:
• veillez à ce qu'un espace dégagé existe au-dessus de l'amplificateur;
• ne recouvrez pas l'amplificateur d'un tapis ou d'une moquette.
• NE LAISSEZ PAS l'amplificateur entrer en contact avec des liquides à cause, par exemple, de l'emplacement où il a été placé. Cela pourrait entraîner une secousse électrique. De plus, le contact avec un liquide pourrait endommager l'amplificateur et les enceintes, produire de la fumée ou surchauffer l'appareil. Enfin, la surface de l'amplificateur et des enceintes connectées peut devenir chaude au toucher et entraîner de légères brûlures.
• N'installez pas l'amplificateur sur une surface instable telle que le tapis amovible cachant la roue de secours.
• Le meilleur emplacement d'installation dépend du véhicule, mais, quoi qu'il en soit, doit être rigide et solide.
• Effectuez tout d'abord des raccordements temporaires pour vous assurer que l'amplificateur et les autres appareils fonctionnent correctement.
• Choisissez un emplacement qui permette le retrait sans peine de la roue de secours, du cric et de la boîte à outils.

Fixation de la télécommande d'accentuation des graves

Fixez-la avec les vis autotaraudeuses (3 mm × 10 mm) dans un endroit facile d'accès tel que sous le tableau de bord.

Exemple d'installation sur le tapis de sol ou sur le châssis

1. Posez l'amplificateur à l'emplacement choisi. Introduisez les vis autotaraudeuses fournies (4 mm × 18 mm) dans les perçages. Appuyez fermement sur les vis au moyen d'un tournevis pour marquer les points de perçage.

2. Percer des trous de 2,5 mm de diamètre aux emplacements marqués puis fixez l'amplificateur soit à travers le tapis, soit directement sur le châssis.

Vis autotaraudeuse (4 mm × 18 mm) Tensivus d'ansin

Tapis ou châssis
Percer un trou de 2,5 mm de diamètre

Remise en place du couvre-bornes

1. Alignez l'appareil et le couvre-bornes et insérez les vis.

2. Serrez les vis avec un tournevis à pointe hexagonale de 4 mm.

Changement de la direction de l'étiquette signalétique

1. Pour retirer l'étiquette signalétique, desserrez les vis en utilisant une clé hexagonale de 2 mm.

2. Changez la direction de l'étiquette signalétique, puis serrez les vis avec la clé hexagonale.

Vis Étiquette signalétique (Poucoise) SP14 - Etaire

Guide de dépannage

Les témoins suivants s'allument momentanément quand l'amplificateur est mis sous tension. Ce n'est pas un mauvais fonctionnement.

Témoin HEAT

- Ce témoin s'allume en jaune quand la température interne de l'amplificateur augmente. Si cela se produit, arrêtez immédiatement d'utiliser l'amplificateur et vérifiez l'emplacement d'installation (reportez-vous à la section "ATTENTION" de la page 2). Contactez votre revendeur si le problème ne peut pas être corrigé.

Témoin PROTECT

- Ce témoin clignote ou s'allume en rouge quand un certain type de problème se produit dans l'amplificateur. Si cela se produit, arrêtez immédiatement d'utiliser l'amplificateur et vérifiez les connexions (reportez-vous à la section "ATTENTION" de la page 2). Contactez votre revendeur si le problème ne peut pas être corrigé.

Caractéristiques techniques

Alimentation 14,4 V CC (10,8 V à 15,1 V permis)

Mise à la masse .... Pôle négatif de la batterie

Consommation de courant 44 A (à la puissance continue, 4 Ω)

Consommation moyenne de courant* 12 A (4 Ω pour une voie)

26 A (2 Ω pour une voie)

34 A (1 Ω pour une voie)

Fusible 40 A × 4

Dimensions 381 (L) × 65 (H) × 282 (P) mm

Poids 6,0 kg (sans les câbles)

Puissance maximale de sortie 1000 W × 1 (4 Ω) / 2000 W × 1 (2 Ω) / 2400 W × 1 (1 Ω)

Puissance continue (14,4 V).... 4 Ω, 20 Hz à 240 Hz, ≤ 1,0 % DHT, 500 W × 1

2, 50Hz, ≤ 1,0% DHT, 1000W × 1

1 Ω, 50 Hz, ≤ 2,0 % DHT, 1 200 W × 1

Impédance de charge 4 Ω (1 Ω à 8 Ω permis)

Réponse en fréquence 10 Hz à 240 Hz (+0 dB, -3 dB)

Rapport signal/bruit 80 dB (réseau IEC-A)

Distorsion 0,3% (10 W / 4 Ω, 100 Hz)

Filtre passe-bas Fréquence de coupure: 40 Hz à 240 Hz

Pente: -24 dB/oct.

Filtre infrasonore (HPF) Fréquence: 20 Hz

Pente: -24 dB/oct.

Accentuation des graves ...... Fréquence: 40 Hz à 120 Hz

Niveau: 0 / 6 / 9 / 12 dB

Commande de gain .... RCA: 400 mV à 6,5 V

Niveau maximale / impédance d'entrée .... RCA: 6,5 V / 22 kΩ

Remarque:

- Les caractéristiques et la présentation peuvent être modifiées sans avis préalable à fin d'amélioration.

* Consommation moyenne de courant

- Le courant moyen est proche du courant maximal lorsqu'un signal audio est appliqué à l'entrée de l'amplificateur. Utilisez cette valeur lorsque vous désirez calculer le courant total consommé par plusieurs amplificateurs de puissance.

Tous droits de reproduction et de traduction réservés.
