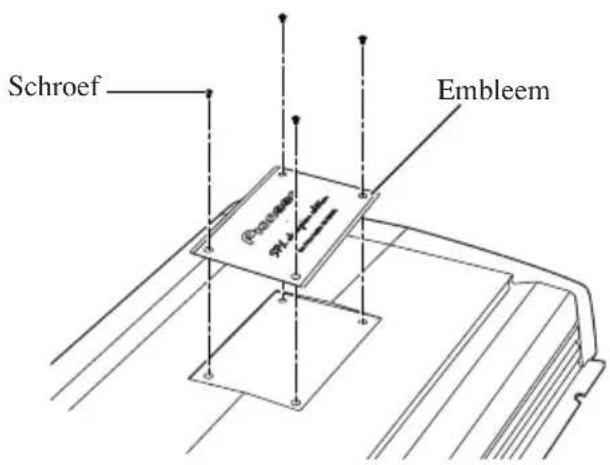

Omdraaien van het embleem 16

Aanvullende informatie 17

Oplossen van problemen 17

Dank U zeer voor de aanschaf van dit PIONEER-product. Lees deze gebruiksaanwijzing goed door, voordat het toestel in gebruik genomen wordt.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de 25 lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Productregistratie

Hier vindt u onze site:

www.pioneer.nl

Registreer uw product. Wij bewaren de gegevens van het product dat u heeft aangeschaft zodat u deze eenvoudig kunt opvragen als u die nodig mocht hebben voor de verzekering na bijvoorbeeld verlies of diefstal.

Bij problemen

Neem contact op met uw dealer of het dichtstbijzijnde PIONEER service-centrum, wanneer de eenheid niet juist functioneert.

Over dit product

Dit product is een versterker voor de subwoofer. Als zowel de L (linker) als R (rechter) kanalen zijn aangesloten op de RCA (tulp) ingangsaansluitingen van dit product, zal de geluidsweergave gemengd zijn omdat dit product een mono-versterker is.

WAARSCHUWING

• Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.
• Gebruikt de meegeleverde inbussleutel om de schroeven of bouten vast te draaien wanneer u de draden aan de aansluitingen bevestigt of wanneer u het schildje wilt omdraaien. Gebruik van een los verkrijgbare, lange inbussleutel kan ertoe leiden dat er teveel kracht wordt gezet, hetgeen de aansluitingen en de bedrading zou kunnen beschadigen.

WAARSCHUWING

• Gebruik altijd de aanbevolen accudraad en aarddraad (los verkrijgbaar). Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.
• Raak de versterker niet met natte handen aan. U zou anders een elektrische schok kunnen krijgen. Raak de versterker tevens niet aan wanneer deze nat is.
• Voor de verkeersveiligheid dient u het volume zodanig in te stellen dat u verkeerssignalen en ander verkeer nog goed kunt horen.
• Controleer de verbindingen van de spanningstoevoer en luidsprekers inden de zekering van het los verkrijgbare accudraad of de zekering van de versterker regelmatig doorbrandt. Zoek de oorzaak en los het probleem op. Plaats vervolgens een nieuwe zekering van hetzelfde formaat en ampérage.
• Om een onjuiste werking van de versterker en de subwoofer te voorkomen, schakelt het beschermingscircuit van de versterker de spanning naar de versterker uit indien de omstandigheden niet normaal zijn. Schakel in dit geval de spanning van het systeem uit (OFF), controleer de verbinding met de spanningsbron en de subwoofer. Zoek de oorzaak en los het probleem op.
• Raadpleeg de plaats van aankoop indien u de oorzaak niet kunt vinden.
• Om een elektrische schok of kortluiting te voorkomen tijdens het aansluiten en installeren, moet de negative (-) pool van de accu worden ontkoppeld voordat u de eenheid aansluit.
• Controleer of er zich geen onderdelen achter het paneel bevinden wanneer u een gat boort voor de installatie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd zijn en niet kunnen worden beschadigd.
• Laat de versterker IN GEËN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.

MODE SELECT schakelaar

U kunt de synchronisatiefunctie van de versterker instellen op MASTER, SYNC, of SYNC INV. Zet de MODE SELECT schakelaar op MASTER wanneer u alleen de versterker gebruikt. Wanneer u twee of meer van deze synchroon geschakelde versterkers gebruikt, dient u de eerste daarvan op MASTER te zetten en de resterende op SYNC of SYNC INV afhankelijk van de manier waarop ze zijn aangesloten. De versterkers moeten alleen op SYNC INV worden ingesteld wanneer ze synchroon geschakeld zijn in een brugschakeling. Wanneer u overschakelt naar de SYNC of SYNC INV stand, dient u de schroef en de stopper te verwijderen. Verwijder de schroef en de stopper pas nadat u gecontroleerd of de verbindingen correct zijn. Zie “Aansluiten van de luidsprekerdraden” voor details omtrent de MODE SELECT schakelaar.

Frequentieregelaar van het versterkingsniveau van de lage klanken

Met de versterkingsregelaar van de lage klanken kunt u een frequentie voor de versterking van de lage klanken kiezen die tussen 40 Hz t/m 120 Hz ligt.

Aansluitingenafdekking

Voor u het toestel gaat installeren, dient u de schroeven los te maken met een inbussleutel van 4 mm en dient u de aansluitingenafdekking te verwijderen.

Regelaar voor drempelfrequentie voor LPF

U kunt een drempelfrequentie van 40 Hz t/m 240 Hz kiezen.

Bass Boost niveauregeling

U kunt de lage tonen extra versterken (Bass Boost) met 0, 6, 9 of 12 dB. Voor aanwijzingen omtrent het aansluiten van de Bass Boost afstandsbediening op de versterker, verwijzen we u naar het "Aansluitschema".

Versterkingsregelaar

Draai de versterkingsregelaar naar rechts indien de weergave te zacht klinkt, zelf wanneer het volume is verhoogd met de autostereo die u met deze eindversterker gebruikt. Draai de versterkingsregelaar naar links indien het geluid vervormt wanneer het volume wordt verhoogd.

• Wanneer u een auto-stereo gebruikt met RCA (standaard uitgangsspanning 500 mV), dient u de NORMAL stand in te stellen. Wanneer u een Pioneer autostereo met RCA gebruikt, met een maximale uitgangsspanning van 4 V of meer, dient u het niveau aan te passen aan het uitgangsniveau van de autostereo.
• Voor de versterking van een gesynchroniseerde versterker, zie "Instellen van de versterking voor een gesynchroniseerde versterker".

Als u een ritmisch geluid (beat) hoort wanneer u naar een MW/LW uitzending luistert met uw autostereo, kunt u de BFC schakelaar verzetten met behulp van een kleine schroevendraaier.

HEAT indicator (Geel)

Deze indicator geeft aan dat er een probleem is met de versterker. Zie het hoofdstuk "Oplossen van problemen" op bladzijde 17 voor details.

PROTECT indicator (Rood)

Deze indicator geeft aan dat er een probleem is met de versterker. Zie het hoofdstuk "Oplossen van problemen" op bladzijde 17 voor details.

Spanningsindicator (Blauw)

De spanningsindicator licht op wanneer de spanning wordt ingeschakeld.

Subsonic Keuzetoets

Het Subsonic filter houdt onhoorbare frequenties lager dan 20 Hz tegen om ongewenste vibraties te voorkomen en vermogensverliezen te minimaliseren.

Correct instellen van de Gain (extra versterking)

• Dit toestel is uitgerust met een beveiliging die bedoeld is om storingen aan het toestel zelf en aan de luidsprekers veroorzaakt door een te hoog uitgangsvermogen, onjuist gebruik of onjuiste aansluitingen te voorkomen.
• Wanneer er geluid wordt gereproduceerd bij een te hoog volume enz. zal deze functie de geluidsweergave binnen een paar seconden onderbreken. Dit duidt echter niet op een storing. Wanneer u het volume van het hoofdtoestel lager zet, zal de geluidsweergave worden hersteld.
• Als de geluidsweergave wordt onderbroken, is het mogelijk dat de 'gain' (extra versterking) van dit toestel incorrect is ingesteld. Om er zeker van te kunnen zijn dat de geluidsweergave niet zal worden onderbroken wanneer het hoofdtoestel met een hoog volume weergeeft, dient u de 'gain' instelling van de versterker op een geschikte stand te zetten in overeenstemming met het maximale pre-out uitgangsniveau van het hoofdtoestel.

'Gain' instelling van dit toestel

Pre-out niveau: 4 V Normal Pre-out niveau: 6,5 V Pre-out niveau: 2 V (Standaard: 500 mV) 6.5V 0.4V GAIN

Zo is het niet nodig het volume van het hoofdtoestel te verlagen en wordt een te hoog uitgangsniveau voorkomen.

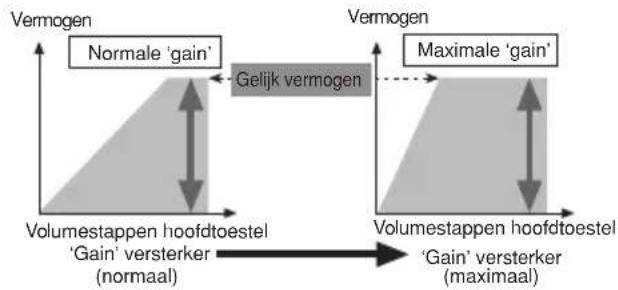

Verhouding tussen de 'gain' van de versterker en het uitgangsvermogen van het hoofdtoestel

- Als u de 'gain' (extra versterking) van de versterker op een ongeschikt niveau instelt, zal alleen de vervorming toenemen en zal het vermogen slechts marginaal toenemen.

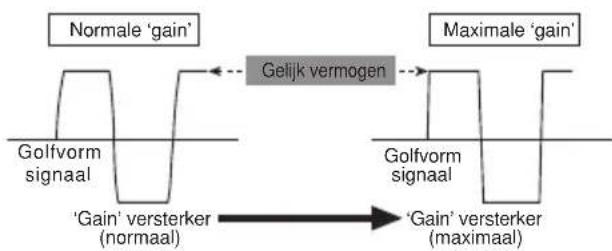

Golfvorm signaal bij weergave met hoog volume via de 'gain' instelling van de versterker

Normale 'gain' Golfvorm signaal 'Gain' versterker (normaal) Gelijk vermogen Maximale 'gain' Golfvorm signaal 'Gain' versterker (maximaal)

• Bij een hoog uitgangsvermogen wordt de golfvorm van het signaal vervormd, terwijl het vermogen slechts marginaal zal veranderen als u de 'gain' van de versterker hoger instelt.
• Als u het volume van het hoofdtoestel hoger zet en de 'gain' (extra versterking) van de versterker op de juiste stand, maar merkt dat het geluid nog steeds zo nu en dan onderbroken wordt, dan dient u contact op te nemen met uw dichtstbijzijnde erkende PIONEER service-centrum.

WAARSCHUWING

• Voorkom kortsluiting en beschadiging van de eenheid en ontkoppel de nagatieve (–) accupool van het voertuig.
• Zet de bedrading met kabelklemmen of isoleer- of plakband vast. Bescherm de bedrading door de gedeelten in de buurt van metalen delen met isoleerband af ze dekken.
• Leid de draden niet langs plaatsen die heet worden, bijvoorbeeld in de buurt van de verwarmingselementen. Indien de isolatie van draden heet wordt, zullen de draden worden beschadigd met kortsluiting tot gevolg.

• De versterker verhoogt de belasting op de accu en het laadsysteem. Zorg ervoor dat de wisselstroomgenerator en de accu voldoende capaciteit hebben voor deze versterker. Het verdient aanbeveling gebruik te maken van een extra zware accu, van parallel geschakelde gewone accu's, of van een condensator voor stroomopslag.

• Zorg dat de bedrading de werking van bewegende of verplaatsbare onderdelen, bijvoorbeeld de versnelling, handrem of stoelverstelmechanismen van het de auto niet hindert.

• Sluit draden niet kort. Het beschermingscircuit werkt anders namelijk niet wanneer het voor de veiligheid zou moeten functioneren.
• Tap het spanningsdraad van dit toestel niet af voor gebruik van andere apparaten. Het vermogen van het draad zou dan namelijk worden overschreden, met oververhitting tot gevolg.
• Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING

Om beschadiging en/of letsel te voorkomen

• Aard het luidsprekersnoer niet rechtstreeks en sluit evenmin een negatief snoer (–) aan voor verschillende luidsprekers.
• Dit toestel is ontworpen voor auto's met een accu van 12 V en negatieve aarding. Kijk bijgevolg eerst de accuspanning na voor u het toestel installeert in een recreatief voertuig, vrachtwagen of bus.
• De accu raakt mogelijk uitgeput indien de autostereo langdurig is ingeschakeld maar de motor stationair draait of is uitgeschakeld. Zet de autostereo uit wanneer de motor stationair draait of is uitgeschakeld.
• Als het systeem-afstandbedieningssnoer van de versterker is aangesloten op de spanningsaansluiting via de contactschakelaar (12 V gelijkstroom), is de versterker altijd ingeschakeld wanneer het contact aanstaat, ongeacht of de autostereo wel of niet door u is aangezet. Hierdoor raakt de accu mogelijk uitgeput wanneer de motor stationair draait of is uitgeschakeld.

• Sluit GEEN subwoofer aan met een lagere impedantie dan opgegeven onder “Aansluiten van de luidsprekerdraden”. Dit kan namelijk leiden tot schade aan de versterker, rookontwikkeling en oververhitting. Ook kan het oppervlak van de versterker heet aanvoelen, hetgeen zelfs kan leiden tot lichte brandwonden.

• U kunt drie soorten subwoofers aansluiten op de versterker; 1: een subwoofer met een nominaal ingangsvermogen van 500 W of meer en een impedantie van 4 Ω, 2: een subwoofer met een nominaal ingangsvermogen van 1 000 W of meer en een impedantie van 2 Ω of 3: een subwoofer met een nominaal ingangsvermogen van 1 200 W of meer en een impedantie van 1 Ω. Als het nominale ingangsvermogen en de impedantie buiten de genoemde waarden ligt, kan de subwoofer vlam vatten, rook uitstoten of kapot gaan.

• Plaats en leid het los verkrijgbare accudraad zo ver als mogelijk uit de buurt van de luidsprekerdraden. Plaats en leid het los verkrijgbare accudraad en aardedraad, luidsprekerdraden en de versterker zo ver als mogelijk uit de buurt van de antenne, antennekabel en tuner.

- Snoeren voor dit toestel en overeenkomende snoeren voor andere toestellen hebben mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit toestel met een ander toestel daarom de handleiding van beide toestellen en verbind de snoeren met dezelfde functie met elkaar.

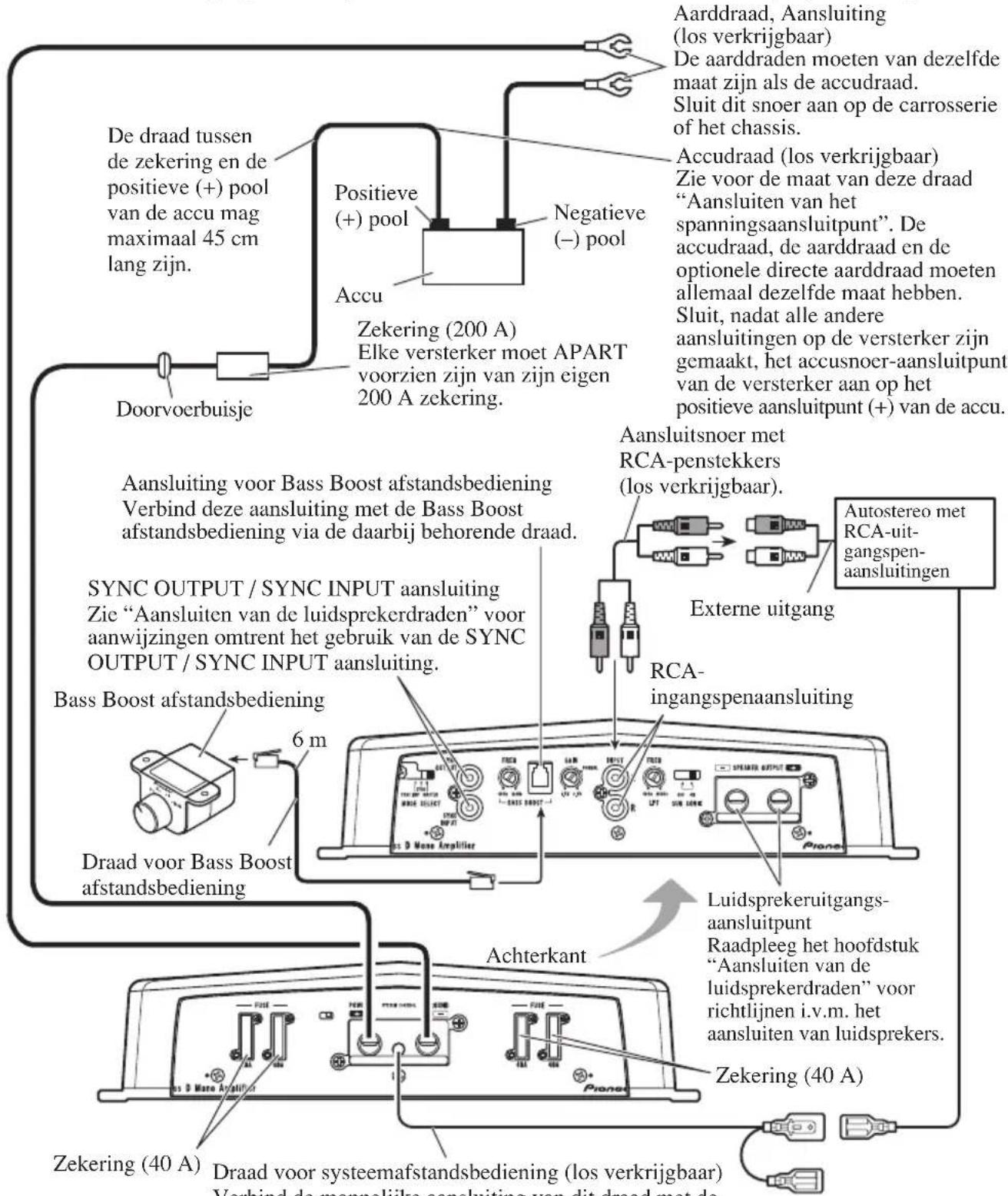

Aansluitschema

- Wanneer u een externe uitgang van een autostereo aansluit op een RCA (tulpstekker) ingang, dient u de aansluiting voor geluidsignalen met het volledige toonbereik te gebruiken. De reden hiervoor is dat het laag-doorlaatfilter (LPF) van de versterker niet uitgeschakeld kan worden. Als deze aansluiting niet gebruikt kan worden, dient u de uitgangsaansluiting voor de subwoofer te verbinden met de RCA ingangsaansluiting.

De draad tussen de zekering en de positieve (+) pool van de accu mag maximaal 45 cm lang zijn. Accu Zekering (200 A) Elke versterker moet APART voorzien zijn van zijn eigen 200 A zekering. Aansluiting voor Bass Boost afstandsbediening Verbind deze aansluiting met de Bass Boost afstandsbediening via de daarbij behorende draad. SYNC OUTPUT / SYNC INPUT aansluiting Zie "Aansluiten van de luidsprekerdraden" voor aanwijzingen omtrent het gebruik van de SYNC OUTPUT / SYNC INPUT aansluiting. Bass Boost afstandsbediening 6 m Draad voor Bass Boost afstandsbediening Achterkant Zekering (40 A) Draad voor systeemaftstandsbediening (los verkrijgbaar) Verbind de mannelijke aansluiting van dit draad met de Aandraad, Aansluiting (los verkrijgbaar) De aarrdraden moeten van dezelfde maat zijn als de accudraad. Sluit dit snoer aan op de carrosserie of het chassis. Accudraad (los verkrijgbaar) Zie voor de maat van deze draad "Aansluiten van het spanningsaansluitpunt". De accudraad, de aarrdraad en de optionele directe aarddraad moeten allemaal dezelfde maat hebben. Sluit, nadat alle andere aansluitingen op de versterker zijn gemaakt, het accusnoer-aansluitpunt van de versterker aan op het positieve aansluitpunt (+) van de accu. Aansluitsnoer met RCA-penstekkers (los verkrijgbaar). Externe uitgang Autostereo met RCA-uit-gangspenaansluitingen RCA-ingangspenaansluiting Luidsprekeruitgangs-aansluitpunt Raadpleeg het hoofdstuk "Aansluiten van de luidsprekerdraden" voor richtlijnen i.v.m. het aansluiten van luidsprekers. Zekering (40 A)

Draad voor systeemafstandsbediening (los verkrijgbaar) Verbind de mannelijke aansluiting van dit draad met de aansluiting voor de systeemafstandsbediening van de autostereo (SYSTEM REMOTE CONTROL). Het vrouwelijke aansluitpunt kan worden aangesloten op het relais-besturingsaansluitpunt van de automatische antenne. Als de autostereo niet beschikt over een systeem-afstandsbe-dieningsaansluitpunt, sluit dan het mannelijke aansluitpunt aan op het spanningsaansluitpunt via de contactschakelaar.

Aansluitingen zonder solderen

• Omdat de draad na verloop van tijd los zal komen te zitten, moet u deze regelmatig controleren en indien nodig opnieuw vastzetten.
• Zet de uiteinden van de draadjes niet vast door ze te solderen of af te binden.
• Let er bij het vastdraaien op dat u de draad niet met de isolatie vastklemt.
• Gebruik de meegeleverde inbussleutel om de schroef van de versterkeraansluiting vast of los te draaien. Zet de draad goed vast met de schroef van de aansluiting. Omdat echter te vast aandraaien van de aansluitingsschroef voor de systeemafstandsbediening het risico met zich meebrengt dat de draad beschadigd raakt, moet u de draad bij het vastdraaien goed in de gaten houden en voorzichtig zijn dat u de schroef niet te vast aandraait.

Verbinden van de luidsprekeruitgangsaansluitingen

Maat luidsprekerdraad

Draadlengte	minder dan minder dan minder dan 5,2 m 8,2 m 13,4 m
Draadmaat 8	AWG 6 AWG 4 AWG

1. Strip ongeveer 18 mm tot 20 mm van de isolatie van het uiteinde van de luidsprekerdraden met een striptang of mes.

18 mm tot 20 mm

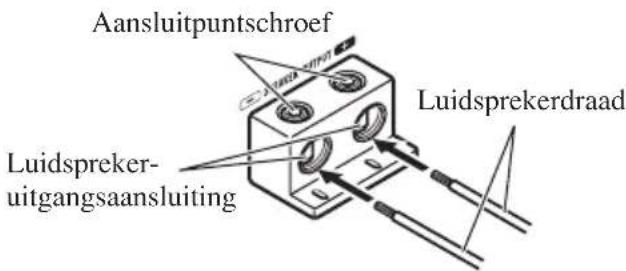

2. Verbind de luidsprekerdraden met de luidsprekeruitgangsaansluiting.

- Zet de luidsprekerdraden goed met de schroeven van de aansluiting vast.

Aansluitpuntschroef Luidsprekerdraad Luidspreker- uitgangsaansluiting

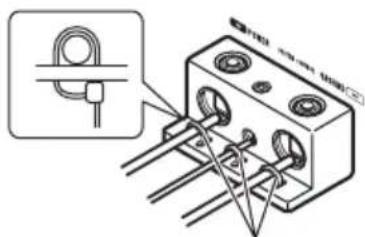

3. Doe de draadbinders in de sleuven en wikkel de draadbinders om de draden.

• Wikkel de draadbinder om de isolatie, niet om het ontblote deel van de bedrading.
• Knip de overtollige uiteinden van de draadbinders af.

Aansluiten van het spanningsaansluitpunt

• Gebruik altijd de aanbevolen accu en aarddraad (los verkrijgbaar). Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.
• De aanbevolen maten voor de draden (AWG: American Wire Gauge) zijn als volgt. De accudraad, de aarddraad en de optionele directe aarddraad moeten allemaal dezelfde maat hebben.
• Gebruik draad van 10 AWG tot 20 AWG voor de draad voor de systeemafstandsbediening.

Maat voor de accudraad en de aarddraad

Draadlengte	minder dan 3,6 m	minder dan 6,4 m
Draadmaat 6	AWG 4 AWG

1. Trek het accudraad van het motorgedeelte naar de cabine van de auto.

- Sluit, nadat alle andere aansluitingen op de versterker zijn gemaakt, het accusnoeraansluitpunt van de versterker aan op het positieve aansluitpunt (+) van de accu.

De draad tussen de zekering en de positieve (+) pool van de accu mag maximaal 45 cm lang zijn.

Motor- compartment Interieur van het voertuig Positieve aansluiting (+) Zekering 200 A Elke versterker moet APART voorzien zijn van zijn eigen 200 A zekering. Boor een gat van 14 mm in de carrosserie van de auto.

Steek het rubberen O-vormige doorvoerbuisje in de carrosserie van de auto.

2. Strip de isolatie van het uiteinde van de draden met een striptang of mes.

• Accudraad, aarddraad: 18 mm tot 20 mm
- Draad voor de systeemafstandsbediening: 14 mm tot 16 mm

3. Sluit de draden aan.

- Zet de draden stevig met de schroeven van de aansluitingen vast.

Aansluiting voor systeemaftstandsbediening Spannings- aansluitpunt (POWER) Accudraad Draad voor systeemaftstandsbediening Aansluitpuntschroef GND aarde- aansluiting Aarrdraad

WAARSCHUWING

Als de accudraad niet goed wordt bevestigd aan het aansluitpunt met behulp van de schroef, kan het aansluitpunt oververhit raken, hetgeen kan leiden tot schade en letsel, met inbegrip van lichte brandwonden.

4. Doe de draadbinders in de sleuven en wikkel de draadbinders om de draden.

• Wikkel de draadbinder om de isolatie, niet om het ontblote deel van de bedrading.
• Knip de overtollige uiteinden van de draadbinders af.

Instellen van de versterking voor een gesynchroniseerde versterker

Nadat u de luidsprekerdraden heeft aangesloten, dient u de versterking voor elke gesynchroniseerde versterker in te stellen. Alle gesynchroniseerde versterkers volgen de instellingen van de hoofdversterker.

Snelle instelling van de versterking

Zet de versterking van elke gesynchroniseerde versterker op NORMAL. Deze instelling zorgt voor een gebalanceerd uitgangsniveau en is geschikt voor de meeste toepassingen.

Geavanceerde instelling van de versterking

Regel de versterking van alle gesynchroniseerde versterkers, te beginnen met de hoofdversterker.

1. Laat het systeem een sinusgolf reproduceren op een laag uitgangsniveau.
2. Neem een voltmeter en meet het uitgangsniveau van de hoofdversterker.
3. Meet nu met de voltmeter het uitgangsniveau van de gesynchroniseerde versterker.
4. Regel het uitgangsniveau van de gesynchroniseerde versterker zo dat dit overeenkomt met dat van de hoofdversterker.
5. Herhaal deze procedure voor elk van de gesynchroniseerde versterkers, in de juiste volgorde.

Aansluiten van de luidsprekerdraden

Sluit de luidsprekerdraden aan en zet de MODE SELECT schakelaar op de voor uw systeem correcte stand, zoals hieronder en op de volgende bladzijde aangegeven.

• Wanneer er twee of meer versterkers gecombineerd synchroon zijn aangesloten, dient u uitsluitend deze versterkers te gebruiken. Gebruik deze versterkers niet door elkaar met andere versterkers.
• Wanneer er twee of meer versterkers gecombineerd synchroon zijn aangesloten, dient u de extra versterking (Gain), subsonische keuzeschakelaar, afsnijfrequentie voor het laag-doorlaatfilter en de extra lage tonenversterking (Bass Boost) te regelen via de versterker waarvan de MODE SELECT schakelaar op MASTER is gezet. Deze instellingen, met uitzondering van de Gain regeling, staan buiten werking op een versterker die is ingesteld op SYNC of SYNC INV. Zie voor details omtrent het regelen van de Gain extra versterking “Instellen van de versterking voor een gesynchroniseerde versterker”.

WAARSCHUWING

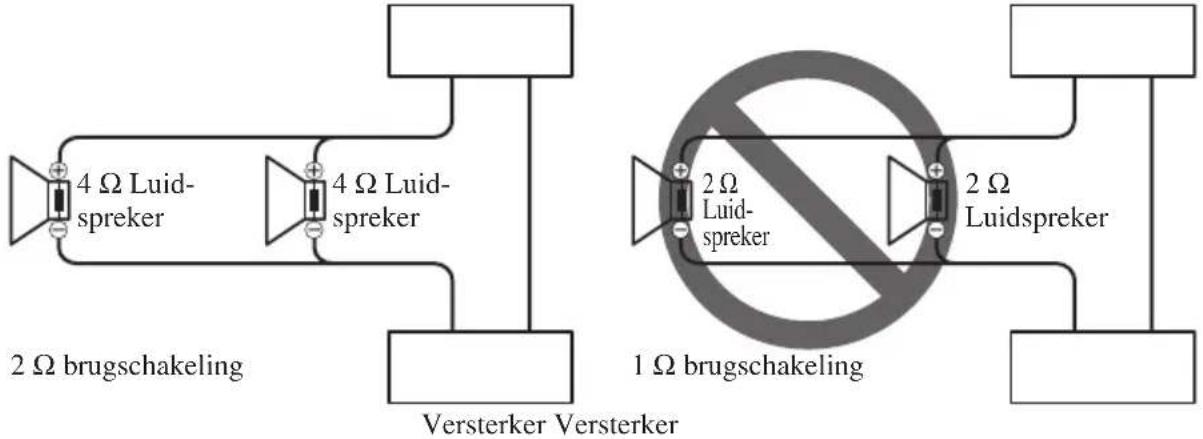

Diagram A - Correct Diagram B - Incorrect Versterker Versterker

4 Ω Luidspreker 4 Ω Luidspreker 2 Ω brugschakeling Versterker Versterker 1 Ω brugschakeling 2 Ω Luidspreker 2 Ω Luidspreker

U mag deze versterker NIET installeren of gebruiken door luidsprekers van 2 Ω (of lager) parallel te bedraden om een overbrugde modus (brugschakeling; diagram B) van 1 Ω (of lager) te verkrijgen.

Een onjuiste overbrugging kan leiden tot schade aan de versterker, rook en oververhitting. Het oppervlak van de verwerker kan ook te heet worden om aan te raken en dit kan resulteren in lichte brandwonden.

Om een overbrugde modus (brugschakeling) op de juiste manier te installeren of te gebruiken en een belasting van 2 Ω te verkrijgen, dient u twee luidsprekers van 4 Ω parallel te bedraden met Links + en Rechts - (diagram A) of een enkelvoudige luidspreker van 2 Ω te gebruiken.

Raadpleeg bovendien de handleiding van de luidspreker in kwestie voor meer informatie over de juiste manier van aansluiten.

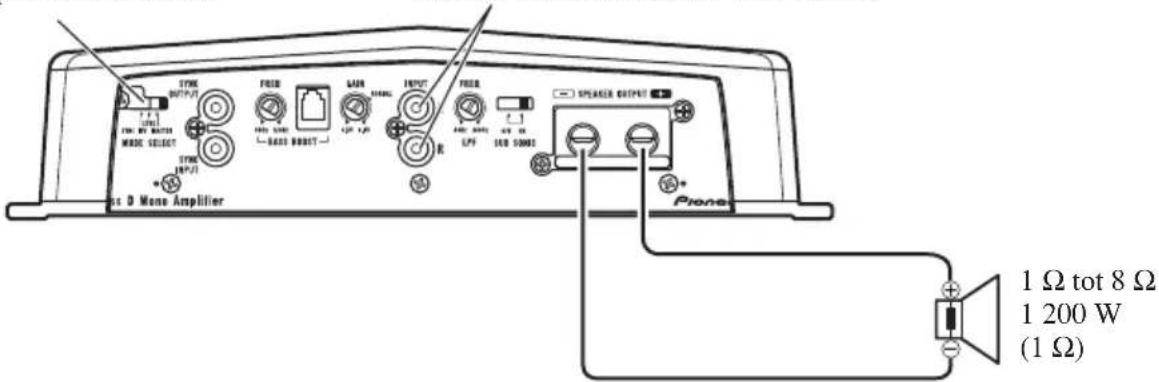

Enkele versterker

De MODE SELECT schakelaar moet op MASTER staan.

Aansluiten op een autostereo.

Zie het "Aansluitschema" voor details.

Spect D Mono Amplifier 1 Ω tot 8 Ω 1 200 W (1 Ω)

- Gebruik luidsprekers met een impedantie van 1 Ω tot 8 Ω.

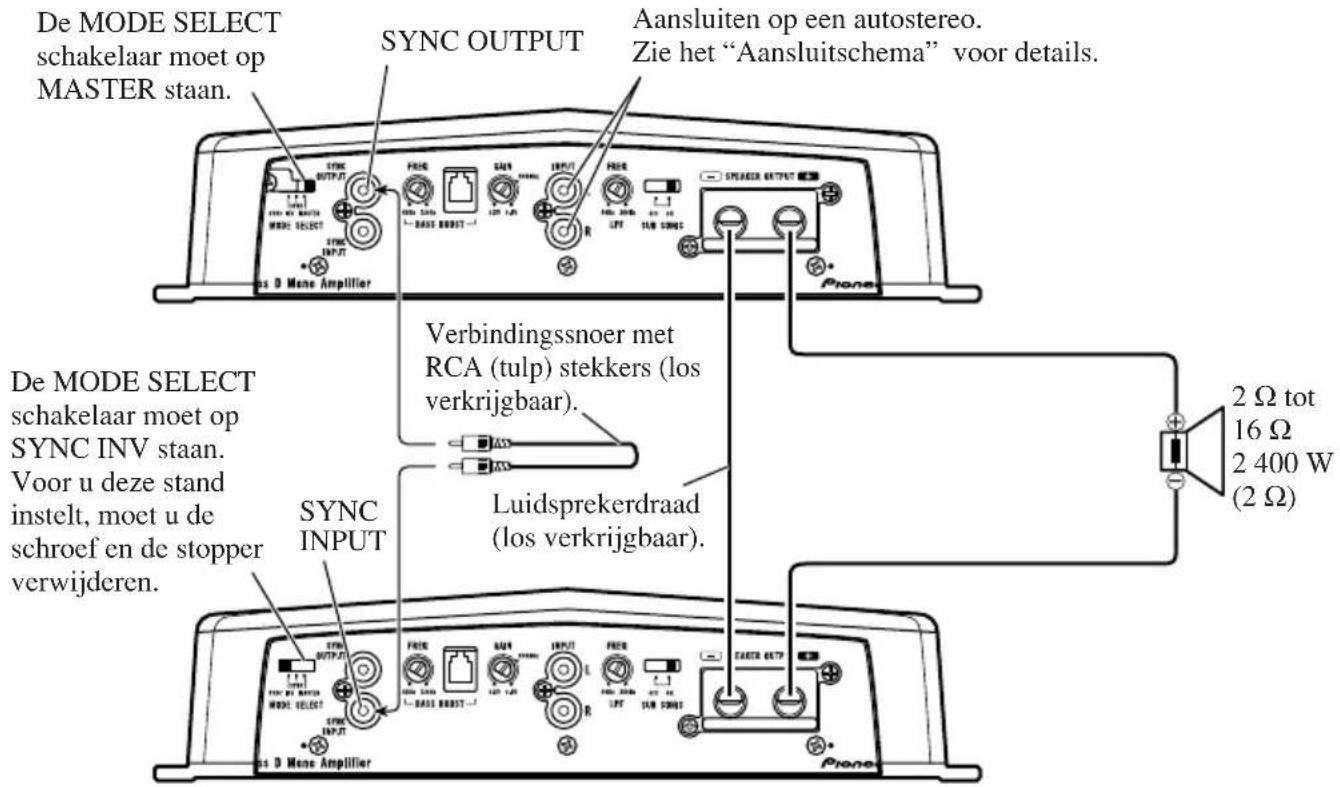

Twee versterkers (Ex. brugschakeling)

De MODE SELECT schakelaar moet op MASTER staan. SYNC OUTPUT Aansluiten op een autostereo. Zie het "Aansluitschema" voor details. De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar). 2 Ω tot 16 Ω 2 400 W (2 Ω)

- Gebruik alleen luidsprekers met een impedantie van 2 Ω tot 16 Ω. Controleer bovendien of de synthetische tenminste 2 Ω bedraagt wanneer er meerdere versterkers in brugschakeling worden gebruikt.

Twee versterkers

De MODE SELECT schakelaar moet op MASTER staan.

SYNC OUTPUT
Aansluiten op een autostereo. Zie het "Aansluitschema" voor details.

staan. Line 2 Mode Amplifier SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). SYNC INPUT Line 2 Mode Amplifier Pione 1 Ω tot 8 Ω 1 200 W (1 Ω) 1 Ω tot 8 Ω 1 200 W (1 Ω)

- Gebruik luidsprekers met een impedantie van 1 Ω tot 8 Ω.

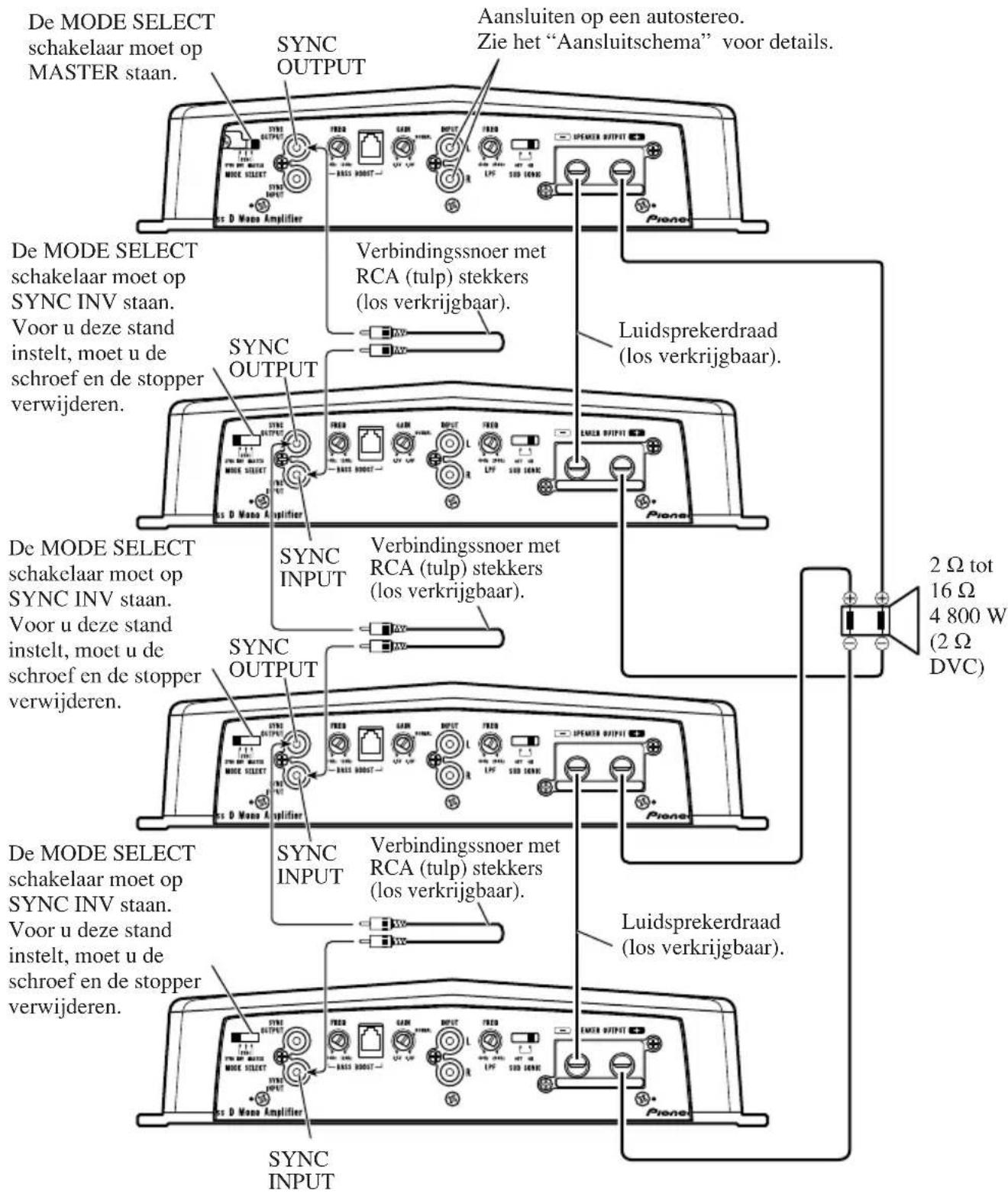

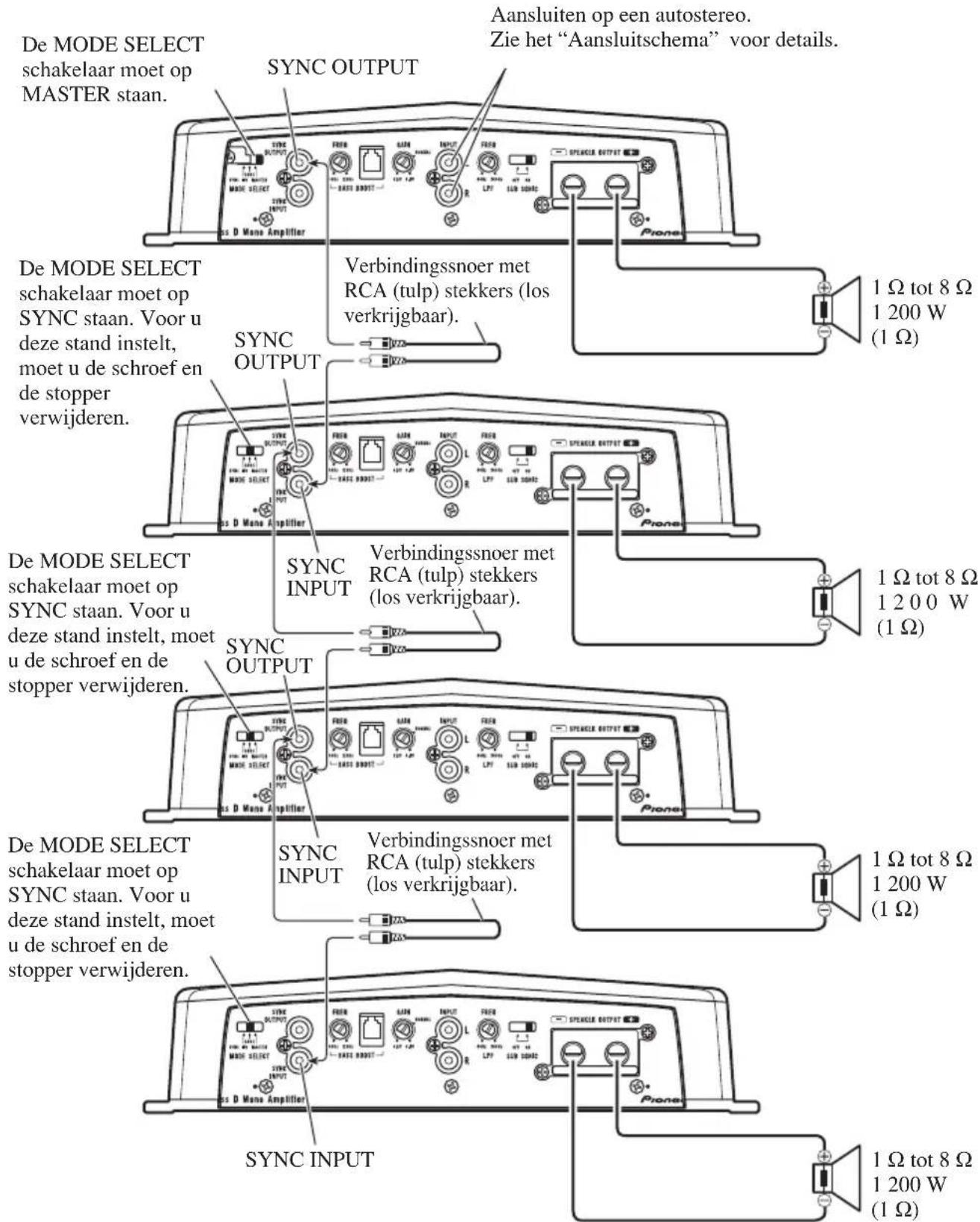

Vier versterkers (Ex. brugschakeling)

De MODE SELECT schakelaar moet op MASTER staan. SYNC OUTPUT Aansluiten op een autostereo. Zie het "Aansluitschema" voor details. De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schoef en de stopper verwijderen. SYNC OUTPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schoef en de stopper verwijderen. SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schoef en de stopper verwijderen. SYNC OUTPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC INV staan. voor u deze stand instelt, moet u de schoef en de stopper verwijderen. SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar).

- Gebruik alleen luidsprekers met een impedantie van 2 Ω tot 16 Ω. Controleer bovendien of de synthetische tenminste 2 Ω bedraagt wanneer er meerdere versterkers in brugschakeling worden gebruikt.

Vier versterkers

De MODE SELECT schakelaar moet op MASTER staan. SYNC OUTPUT Aansluiten op een autostereo. Zie het "Aansluitschema" voor details. De MODE SELECT schakelaar moet op SYNC staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. SYNC OUTPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). 1 Ω tot 8 Ω 1 200 W (1 Ω) De MODE SELECT schakelaar moet op SYNC staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). 1 Ω tot 8 Ω 1 200 W (1 Ω) De MODE SELECT schakelaar moet op SYNC staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. SYNC OUTPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). 1 Ω tot 8 Ω 1 200 W (1 Ω) De MODE SELECT schakelaar moet op SYNC staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaar). 1 Ω tot 8 Ω 1 200 W (1 Ω) De MODE SELECT schakelaar moet op SYNC staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. SYNC INPUT Verbindungssnoer met RCA (tulp) stekkers (los verkrijgbaa)

• Gebruik luidsprekers met een impedantie van 1 Ω tot 8 Ω.

WAARSCHUWING

• Niet installeren op:
  —Plaatsen waar het de bestuurder of passagiers zou kunnen verwonden wanner de auto plotseling stopt.
  —Plaasten waar de bestuurder door de eenheid tijdens het rijden zou kunnen worden gehinderd, zoals bijvoorbeeld op de vloer voor de bestuurdersstoel.
• Kontroleer dat draden niet in de weg van de stoelverstelmechanismen zitten. Dit zou namelijk kortsluiting kunnen veroorzaken.
• Controleer of er zich geen onderdelen achter het paneel bevinden wanneer u een gat boort voor de installatie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd zijn en niet kunnen worden beschadigd.
• Plaats lapse schroeven zodanig dat de kop van de schroef niet in aanraking met draden komt. Dit is belangrijk en voorkomt dat draden door trillingen van het voertuig door worden gesneden met brand tot gevolg.
• Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.
• Gebruik de bijgeleverde onderdelen op de manier die is beschreven om de installatie uit te voeren zoals het hoort. Als andere onderdelen dan diegene die zijn bijgeleverd worden gebruikt, is het mogelijk dat inwendige onderdelen van de versterker schade oplopen of loskomen, zodat de versterker niet meer werkt.
• Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING

Om slechte werking en/of letsel te voorkomen

• Zorg dat de ventiltie van de versterker niet wordt gehinderd, en let derhalve op de volgende punten tijdens het installeren.
  —Zorg dat er voor een goede vrije ruimte boven de versterker is.
  —Bedek de versterker niet met een vloermat of kleed.
• Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.
• Installeer de versterker niet op onstabiele plaatsen, zoals op de reservebandhouder.
• De beste installatieplaats is verschillend afhankelijk van het automerk en model en uw wensen. Plaats de versterker echter beslist stevig op een stabiele plaats.
• Maak eerst voorlopige aansluitingen en ga na of de versterker en het systeem naar behoren werken.
• Na het installeren van de versterker, moet u controleren dat het reservewiel, de krik en het gereedschap nog gemakkelijk kunnen worden verwij-derd.

Bevestigen van de Bass Boost afstandsbediening

Bevestig deze met zelftappende schroeven (3 mm × 10 mm) op een gemakkelijk toegankelijke plek, bijvoorbeeld onder het dashboard.

Zelftappende schroef (3 mm × 10 mm)

Voorbeeld van installatie op de vloermat of op het chassis

1. Zet de versterker op de plaats waar hij moet worden geïnstalleerd. Steek de bijgeleverde tapschroeven (4 mm × 18 mm) in de schroefgaten. Druk met een schroevendraaier op de schroeven zodat ze een inkeping maken op de plaats waar de gaten voor de installatie moeten komen.

2. Boor gaten met een diameter van 2,5 mm op de plaatsen die zijn gemerkt en installeer de versterker, ofwel op de vloermat ofwel rechtstreeks op het chassis.

Zelftappende schroef (4 mm × 18 mm)

Vloermat of chassis
Boor een gat met een diameter van 2,5 mm

Terugzetten van de aansluitingenafdekking

1. Pas de aansluitingenafdekking netjes op het toestel en doe de schroeven terug.

2. Draai de schroeven vast met een inbussleutel van 4 mm.

Schroef Aansluitingenafdekking

Omdraaien van het embleem

1. Om het embleem te verwijderen, dient u de schroefjes los te draaien met behulp van een inbussleutel van 2 mm.

2. Draai het embleem om en zet vervolgens de schroefjes weer vast met de inbussleutel.

Schroef Embleem

Oplossen van problemen

De volgende indicators lichten eventjes op zodra de versterker wordt ingeschakeld. Dit wijst niet op een storing.

HEAT indicator

- Deze indicator licht geel op wanneer de temperatuur in het binnenwerk van de versterker te hoog oploopt. Wanneer dit gebeurt dient u het gebruik van de versterker onmiddellijk te staken en dient u de plek waar de versterker is ge_nstalleerd te controleren (zie de "WAARSCHUWING" op bladzijde 2). Neem contact op met uw dealer als u het probleem niet kunt corrigeren.

PROTECT indicator

- Deze indicator gaat rood knipperen of branden wanneer er zich een bepaald probleem heeft voorgedaan met de versterker. Wanneer dit gebeurt dient u het gebruik van de versterker onmiddellijk te staken en dient u de bedrading te controleren (zie de "WAARSCHUWING" op bladzijde 2). Neem contact op met uw dealer als u het probleem niet kunt corrigeren.

Technische gegevens

Spanningsbron 14,4 V gelijkstroom (10,8 V t/m 15,1 V toelaatbaar)

Aarding ...... Negatieve klem aan massa

Stroomverbruik 44 A (met continu spanning, 4 Ω)

Gemiddeld stroomverbruik* 12 A (4 Ω voor een kanaal)

26 A (2 Ω voor een kanaal)

34 A (1 Ω voor een kanaal)

Zekering 40 A × 4

Afmetingen 381 (B) × 65 (H) × 282 (D) mm

Gewicht 6,0 kg (Excl. bedrading)

Maximale spanningsuitvoer 1 000 W × 1 (4 Ω) / 2 000 W × 1 (2 Ω) / 2 400 W × 1 (1 Ω)

Continu vermogen (14,4 V) 4 Ω, 20 Hz t/m 240 Hz, ≤ 1,0 % THV, 500 W × 1

2, 50Hz, ≤ 1,0% THV, 1000W × 1

1 Ω, 50 Hz, ≦ 2,0 % THV, 1 200 W × 1

Belastingsimpedantie 4 Ω (1 Ω t/m 8 Ω toelaatbaar)

Frequentieweergave 10 Hz t/m 240 Hz (+0 dB, -3 dB)

S/R verhouding 80 dB (IEC-A netwerk)

Vervorming 0,3% (10 W / 4 Ω, 100 Hz)

Laag-doorlaatfilter ...... Afsnijfrequentie: 40 Hz t/m 240 Hz

Afsnij-helling: -24 dB/oct.

Subsonisch filter (HPF) ...... Frequentie: 20 Hz

- Technische gegevens en ontwerp zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

\*Gemiddeld stroomverbruik

- Het gemiddelde stroomverbruik is zo goed als gelijk aan het maximale stroomverbruik van dit toestel bij ontvangst van een audiosignaal. Gebruik deze waarde bij het uitrekenen van het totale stroomverbruik van meerdere vermogensversterkers.

Содержание
