MANUALE UTENTE PRS-D1200SPL PIONEER

Dos amplificadores (Puente externo)

Indice Prima di usare questo

Prima di usare questo prodotto .... 1

Registrazione del prodotto .... 1

In caso di difficoltà 2

A proposito del prodotto 2

PRECAUZIONE 2

ATTENZIONE 2

Regolazione di questa unità ...... 3

Commutatore MODE SELECT 3

Comando di selezione della frequenza per l'espansione dei bassi 3

Controllo del livello di potenza dei bassi ..... 3

Coperchio dei terminali 3

Commando della soglia della frequenza di taglio per LPF 3

Comando del guadagno 4

Selettore BFC (Beat Frequency Control) ...... 4

Indicatore HEAT 4

Indicatore PROTECT 4

Indicatore dell'alimentazione 4

Interruttore di selezione subsonica 4

Regolazione corretta del guadagno 5

Come collegare l'unità 6

Schema di collegamento 7

Collegamenti senza saldatura ai terminali ..... 8

Come collegare il terminale di uscita degli altoparlanti .... 8

Come collegare il terminale dell'alimentazione .... 9

Regolazione del guadagno dell'amplificatore sincronizzato 10

Collegamento dei cavi d'altoparlanti ..... 10

Installazione 15

Fissaggio del telecomando di potenziamento dei bassi 15

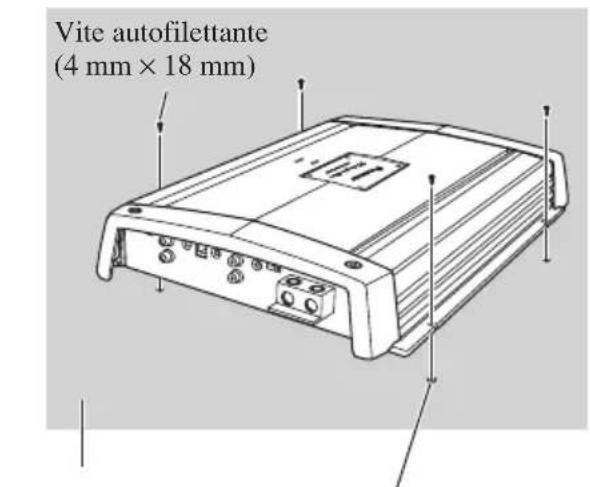

Esempio dell'installazione sul pavimento oppure sullo chassis .... 16

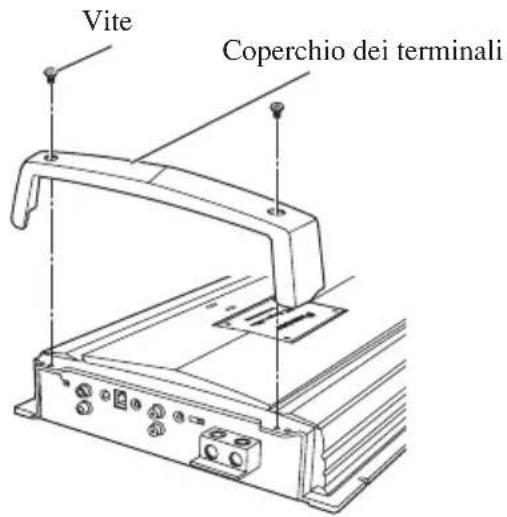

Riapplicazione del coperchio dei terminali .... 16

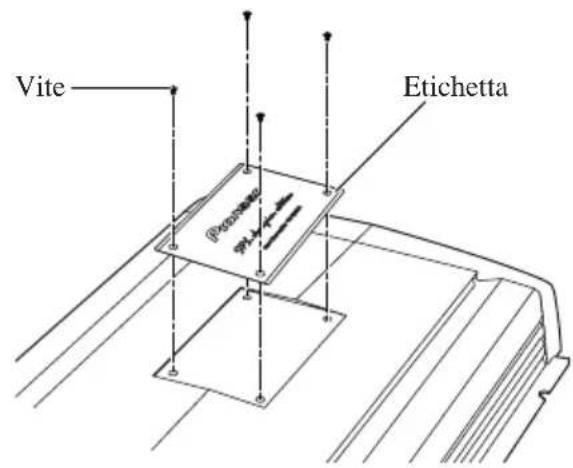

Cambio di orientamento dell'etichetta ..... 16

Informazioni aggiuntive 17

Risoluzione dei problemi 17

Caratteristiche 18

odotto

Grazie per aver acquistato questo prodotto PIONEER. Leggere attentamente queste istruzioni prima di usare questo apparecchio.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei venticinque paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento. In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Registrazione del prodotto

Visita il seguente sito Web:

Potrai registrare il tuo prodotto. Pioneer conserverà i dettagli del tuo acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento.

In caso di difficità

Se l'apparecchio non funziona correttamente, rivolgersi al rivenditore o ad un Centro Assistenza Autorizzato PIONEER.

A proposito del prodotto

Questo prodotto è un amplificatore per subwoofer. Trattandosi di un amplificatore monofonico, collegandone all' ingresso RCA sia il canale L (sinistro) che il canale R (destro) l'uscita risulterà miscelata.

PRECAUZIONE

• Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.
• Per serrare le viti che bloccano i cavi nei terminali oppure per cambiare l'orientamento dell'etichetta si raccomanda di usare la chiavetta esagonale a brugola fornita in dotazione. L'uso di chiavi esagonali lunghe del tipo normalmente reperibile in commercio potrebbe infatti condurre all'applicazione di una coppia eccessiva, con conseguente danneggiamento dei terminali e dei cavi stessi.

ATTENZIONE

• Utilizzare sempre il cavo della batteria ed il cavo di messa a terra raccomandati, venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.
• Non toccare l'amplificatore con le mani bagnate. Toccando l'apparecchio con le mani bagnate si rischia di rimanere folgorati. Ugualmente, non toccare l'amplificatore se risulta umido o bagnato.
• Per una buona sicurezza della guida e per una guida appropriata della vettura, mantenere il volume ad un basso livello di tale modo che si possa sentire ancora il suono normale del traffico.
• Se il fusibile del cavo della batteria (venduto a parte) o il fusibile dell'amplificatore bruciano controllare i collegamenti dell'alimentazione e degli altoparlanti. Individuare la causa e risolvere il problema, e provvedere poi a sostituire il fusibile con un altro delle stesse dimensioni e capacità.
• Per evitare un funzionamento incorretto dell'amplificatore e del subwoofer, il circuito di protezione taglia l'alimentazione all'amplificatore (il suono si interrompe in questo caso) quando una condizione anormale si presenta. In tale caso, commutare l'alimentazione del sistema alla posizione "OFF" (arresto) poi verificare il collegamento dell'alimentazione e del subwoofer. Cercare la causa del problema ed eliminare il problema.
• Consulare il rivenditore se non si può trovare la causa del problema.
• Per evitare qualsiasi scossa elettrica oppure cortocircuito durante il collegamento e l'installazione, assicurarsi di scollegare in anticipo il polo negativo (−) della batteria.
• Verificare che nessuna parte si trovi dietro il pannello quando un foro viene eseguito per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.

Commutatore MODE SELECT

La modalità di sincronizzazione dell'amplificatore può essere selezionata tra MASTER, SYNC e SYNC INV. In caso di utilizzo di un solo amplificatore è necessario fare scorrere il commutatore MODE SELECT nella posizione MASTER. Quando si collegano in sincronizzazione due o più di questi amplificatori, il primo deve essere impostato su MASTER mentre gli altri su SYNC o su SYNC INV in funzione della modalità di connessione. L'unica condizione che preveda l'impostazione dell'amplificatore nella modalità SYNC INV è quando essi sono connessi in modo sincronizzato, come nell'esempio di collegamento a ponte. Per commutare alla modalità SYNC o SYNC INV è innanzi tutto necessario rimuovere la vite e il fermo. Si raccomanda tuttavia di rimuovere vite e fermo soltanto dopo avere verificato la correttezza dei collegamenti. Per maggiori informazioni sul commutatore MODE SELECT si prega di leggere la sezione "Collegamento dei cavi d'altoparlanti".

Comando di selezione della frequenza per l'espansione dei bassi

Per mezzo di questo comando si può selezionare la frequenza, da 40 Hz a 120 Hz, di cui si vogliono amplificare i dintorni.

Controllo del livello di potenza dei bassi

Per mezzo di questo comando si può selezionare tra 0, 6, 9 e 12 dB il livello di espansione dei bassi. Per istruzioni sul collegamento del telecomando di espansione dei bassi all'amplificatore si prega di vedere la sezione "Schema di collegamento".

Coperchio dei terminali

Prima d'installare l'unità, svitare le viti con una chiave esagonale da 4 mm e rimuovere il coperchio dei terminali.

Commando della soglia della frequenza di taglio per LPF

Si può selezionare la soglia della frequenza di taglio ad un valore compreso tra 40 Hz e 240 Hz.

Comando del guadagno

Se il livello sonoro continua a rimanere troppo basso, anche alzando il volume dello stereo utilizzato in concomitanza con questo amplificatore di potenza, ruotare in senso orario il comando del guadagno. Se invece il suono si distorce quando si alza il volume, ruotare il comando del guadagno in senso antiorario.

• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV) porre questo comando sulla posizione NORMAL. In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.
• Per quanto riguarda il controllo di guadagno dell'amplificatore sincronizzato, si prega di vedere la sezione "Regolazione del guadagno dell'amplificatore sincronizzato".

Selettore BFC (Beat Frequency Control)

Qualora durante l'ascolto di stazioni MW/LW con l'apparecchio stereo dell'auto si avverta un battimento, con un piccolo cacciavite appuntito si suggerisce di cambiare la posizione del selettore BFC.

Indicatore HEAT (Giallo)

Indica l'eventuale presenza di problemi nell'amplificatore. Per maggiori informazioni in merito si prega di vedere la sezione “Risoluzione dei problemi” a pagina 17.

Indicatore PROTECT (Rosso)

Indica l'eventuale presenza di problemi nell'amplificatore. Per maggiori informazioni in merito si prega di vedere la sezione “Risoluzione dei problemi” a pagina 17.

Indicatore dell'alimentazione (Blu)

L'indicatore dell'alimentazione viene illuminato quando si attiva l'alimentazione.

Interruttore di selezione subsonica

Il filtro subsonico taglia le frequenze inferiori alla soglia di udibilità di 20 Hz, per eliminare vibrazioni indesiderate e minimizzare la perdita di potenza.

Regolazione corretta del guadagno

• Questa unità è provvista di una funzione di protezione il cui scopo è prevenire l'insorgere di malfunzionamenti nell'unità stessa e nei diffusori a causa dell'eccessiva potenza del segnale d'uscita oppure di un utilizzo o di collegamenti non corretti.
• In caso di uscita di un segnale di eccessiva intensità, questa funzione lo azzera completamente nell'arco di pochi secondi. Non si tratta quindi di un malfunzionamento dell'unità. Riducendo il volume dell'unità principale l'uscita audio infatti si ripristinerà.
• All'azzeramento del volume del segnale d'uscita, il controllo di guadagno di questo apparecchio potrebbe risultare non adeguatamente regolato. Per garantire la continuità dell'uscita audio dell'unità principale a volume elevato è sufficiente regolare il controllo di guadagno dell'amplificatore al livello più appropriato in funzione del massimo livello di uscita di preamplificazione dell'unità principale stessa.

Controllo di guadagno di questa unità

Livello preamplificazione: 4 V Livello preamplificazione: 6,5 V NORMAL Livello preamplificazione: 2 V (Standard: 500 mV) GAIN 6.5V 0.4V

Non è necessario ridurre il volume dell'unità principale, poiché interviene il controllo di segnale d'uscita eccessivo.

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

- Elevando il guadagno dell'amplificatore ad un livello non adeguato si otterrà l'aumento della distorsione contro solo un lieve aumento di potenza.

Forma d'onda del segnale con uscita ad alto volume tramite controllo di guadagno dell'amplificatore

Guadagno normale Guadagno massimo Parità di potenza Forma d'onda del segnale Guadagno di amplificazione (normale) Forma d'onda del segnale Guadagno di amplificazione (massimo)

• Ad elevati livelli d'uscita la forma d'onda del segnale presenta distorsione ed aumentando il guadagno dell'amplificatore la potenza varia solo di poco.
• Qualora di tanto in tanto il suono d'uscita venga azzerato pur dopo aver ridotto il volume dell'unità principale e regolato adeguatamente il controllo di guadagno dell'amplificatore, si invita a rivolgersi ad un centro di assistenza PIONEER autorizzato.

PRECAUZIONE

• Togliere il contatto negativo (–) dalla batteria per evitare ogni rischio di cortocircuito e danni all'unità.
• Fissare il cablaggio con dei fermi per cavi oppure nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio dove esso si trova in contatto con parti di metallo.
• Non posare i cavi dove possono riscaldarsi, per esempio dove il dispositivo di riscaldamento rischia di riscaldarli. Se l'isolamento si riscalda, potrebbe danneggiarsi, e risultare in un cortocircuito attraverso la carrozzeria del veicolo.
• Il funzionamento dell'amplificatore aumenta il carico sulla batteria e sul sistema di ricarica del veicolo. È pertanto necessario accertarsi che l'alternatore e la batteria dispongano di capacità sufficiente a sostenere l'assorbimento di corrente dell'amplificatore. Si raccomanda tuttavia d'impiegare batterie ad alto carico di lavoro, di collegare in parallelo batterie ordinarie oppure

d'installare un condensatore adatto all'immagazzinamento della quantità di energia coinvolta.

• Assicurarsi che i cavi non siano in contatto con delle parti mobili del veicolo, come leva del cambio, freno a mano oppure meccanismo a scorri- mento del sedile.
• Non cortocircuitare i cavi. In caso contrario, il circuito di protezione non funzionerà quando sarà necessario.
• Evitare di collegare altri apparecchi tramite rimozione copertura cavo di alimentazione per accedere all'alimentazione. Questo risulterà in sovraccarico ed eccessivo riscaldamento.
• Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE

Per evitare danneggiamenti e/o lesioni

• Non mettere direttamente alla massa il cavo dell'altoparlante oppure collegare un cavo negativo (−) a diversi altoparlanti.
• Questa unità è fornita per veicoli con una batteria da 12 volt ed una messa alla massa negativa. Prima di installarla in un veicolo, autocarro oppure un autobus, controllare la tensione della batteria.
• Se l'impianto stereofonico della vettura viene lasciato in funzionamento per un lungo periodo di tempo a motore spento o al minimo, la batteria può esaurirsi. Disattivare l'impianto stereo della macchina quando il motore è fermo o al minima.
• Se il cavo di telecomando del sistema dell'amplificatore viene collegato al terminale dell'alimentazione attraverso l'interruttore di accensione (12 V, CC), l'amplificatore sarà sempre attivato quando l'accensione è attivata, indipendente-mente dal fatto che l'impianto stereo della macchina sia attivato oppure no. Dovuto a questa condizione, la batteria potrà esaurirsi se si lascia il motore fermo o al minimo.

• NON collegare un subwoofer caratterizzato da un valore d'impedenza inferiore a quello specificato nella sezione “Collegamento dei cavi d'altoparlanti”. A causa di collegamenti non conformi alle specifiche fornite si potrebbe infatti verificare il danneggiamento dell'amplificatore, il suo surriscaldamento oppure un'emissione di fumo. La superficie esterna dell'amplificatore potrebbe inoltre divenire molto calda e causare quindi lievi ustioni.

• Collegiate all'amplificatore uno dei tre subwoofer; 1: un subwoofer provvisto di ingresso nominale da 500 W o più ed un'impedenza da 4 Ω, 2: un subwoofer provvisto di ingresso nominale da 1 000 W o più ed un'impedenza da 2 Ω oppure 3: un subwoofer provvisto di ingresso nominale da 1 200 W o più ed un'impedenza da 1 Ω. Qualora sia l'ingresso nominale che l'impedenza si trovassero al di fuori delle gamme qui indicate, il subwoofer potrebbe dare luogo ad incendi, emettere fumo o comunque danneggiarsi.

• Installare ed istradare il cavo per la batteria (venduto separatamente) quanto più possibile lontano dai cavi degli altoparlanti. Installare ed istradare i cavi della batteria e della messa a terra (venduti separatamente), degli altoparlanti e dell'amplificatore quanto più lontani possibile dall'antenna, dal cavo dell'antenna e dal sintonizzatore.

- I cavi per questo apparecchio e quelli per altri apparecchi possono avere colori diversi, pur svolgendo la stessa funzione. Per il collegamento di questo apparecchio ad un'altro, vedere i manuali di entrambi gli apparecchi, e provvedere al collegamento dei cavi aventi la stessa funzione.

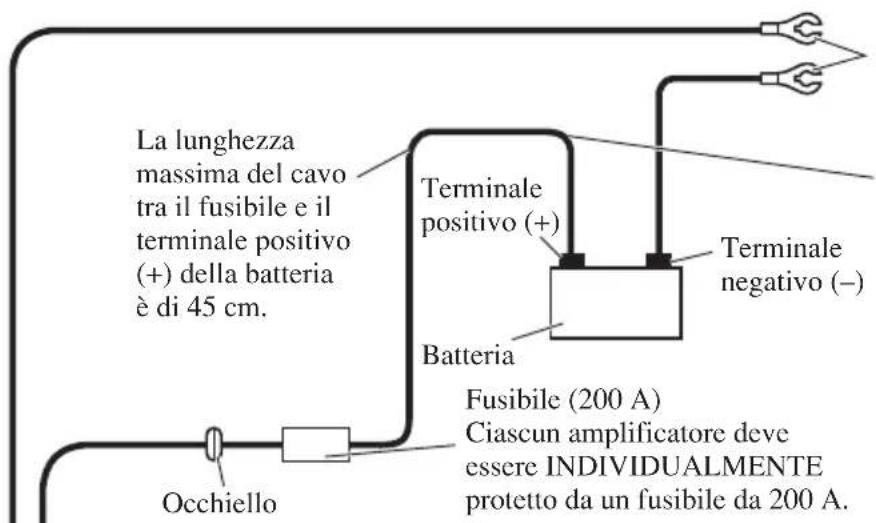

Schema di collegamento

- In caso di collegamento all'ingresso RCA di un'uscita esterna proveniente dall'apparecchio stereo del veicolo, si raccomanda di utilizzare la presa che fornisce la gamma sonora completa. Ciò è giustificato dal fatto che il filtro passa-basso dell'amplificatore non può essere disattivato. Qualora tale presa non possa essere utilizzata si suggerisce di collegare l'uscita del subwoofer all'ingresso RCA.

La lunghezza massima del cavo tra il fusibile e il terminale positivo (+) della batteria è di 45 cm. Terminale positivo (+) Batteria Fusibile (200 A) Ciascun amplificatore deve essere INDIVIDUALMENTE protetto da un fusibile da 200 A. Terminale negativo (−) Occhiello

Cavo di massa, Terminale (venduto a parte) I cavi di messa a terra devono avere la stessa sezione del cavo della batteria. Collegare alla parte metallica della carrozzeria oppure dello chassis.

Cavo della batteria (venduto a parte) Per quanto riguarda la sezione del cavo, si prega di consultare il capitolo “Come collegare il terminale dell’alimentazione”. Il cavo della batteria, il cavo di messa a terra e quello di messa a terra diretta opzionale devono tutti essere della stessa sezione.

Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo dell'amplificatore destinato alla batteria al terminale positivo (+) della batteria.

Presa per il comando di selezione per l'espansione dei bassi Collegare questa presa ed il telecomando di espansione dei bassi per mezzo del cavo del telecomando stesso. Presa SYNC OUTPUT / SYNC INPUT Per istruzioni sul collegamento alla presa SYNC OUTPUT / SYNC INPUT si prega di vedere la sezione "Collegamento dei cavi d'altoparlanti". Telecomando di espansione dei bassi 6 m Cavo del telecomando di espansione dei bassi Cavo del telecomando di spanzione dei bassi Cavo di connessione con spine tipo RCA (venduto separatamente). Uscita esterna Prese di ingresso tipo RCA Piano Lato rovescio Terminale di uscita dell'altoparlante Vedere la sezione "Collegamento dei cavi d'altoparlanti" per le istruzioni sulla connessione degli altoparlanti. Fusibile (40 A) Fusibile (40 A) Cavo del telecomando del sistema (venduto separatamente)

Cavo del telecomando del sistema (venduto separatamente) Collegare il terminale maschio di questo cavo al terminale dell'impianto stereo per il telecomando del sistema (SYSTEM REMOTE CONTROL). Il terminale femmina può essere collegato al terminale di comando del relè dell'antenna automatica. Se l'impianto stereo della macchina non presenta un terminale per il telecomando del sistema, collegare il terminale maschio al terminale dell'alimentazione attraverso l'interruttore di accensione.

Collegamenti senza saldatura ai terminali

• Poiché col tempo il cavo si può allentare, è raccomandabile controllarlo periodicamente e, se necessario, rinnovarne il bloccaggio.
  • L'estremità dei cavi attorcigliati non deve essere né saldata né vincolata in alcun modo.
• Durante il bloccaggio del cavo è necessario evitare di interessarne la guaina isolante.
• Per allentare e serrare la vite dei terminali dell'amplificatore si può far uso della chiavetta esagonale a brugola fornita in dotazione. I cavi devono essere saldamente bloccati nel terminale con l'apposita vite. Tuttavia, poiché l'eccessivo serraggio della vite del terminale del telecomando del sistema potrebbe danneggiarne il cavo, è necessario prestarvi attenzione osservando il comportamento del cavo stesso durante il bloccaggio.

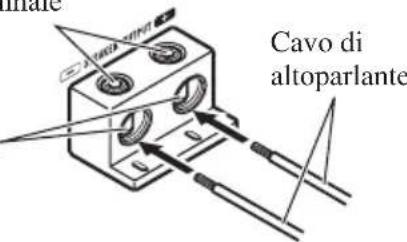

Come collegare il terminale di uscita degli altoparlanti

Dimensione dei cavi d'altoparlante

Lunghezza del cavo a	inferiore 5,2 m	inferiore a 8,2 m	inferiore a 13,4 m
Sezione del cavo	8 AWG 6 AWG 4 AWG

1. Con delle pinzette o un taglierino rimuovere all'estremità dei cavi d'altoparlante circa 18 mm a 20 mm di guaina isolante.

per circa 18 mm a 20 mm

1. Collegare i cavi degli altoparlanti al terminale di uscita degli altoparlanti.

- Fissare saldamente i cavi con le viti per morsetti.

Vite del terminale

Terminale di uscita degli altoparlanti

male Cavo di altoparlante

1. Inserite le fascette fermacavo nelle fenditure ed avvolgetele attorno ai cavi.

2. Avvolgete ora le fascette stesse attorno al rivestimeno isolante del cavo e non al cavo spelato.

3. Asportare dalle fascette fermacavo le parti in eccesso.

Come collegare il terminale dell'alimentazione

• Utilizzare sempre la batteria ed il cavo di messa a terra raccomandati, venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.
• La sezione raccomandata per i cavi (espressa in AWG: American Wire Gauge) è riportata nella tabella che segue. Il cavo della batteria, il cavo di messa a terra e quello di messa a terra diretta opzionale devono essere tutti della stessa sezione.
• Per il telecomando di sistema è consigliabile usare un cavo da AWG 10 a AWG 20.

Sezione del cavo della batteria e cavo di massa

Lunghezza del cavo inferiore a 3,6 m	inferiore a 6,4 m
Sezione del cavo 6 AWG 4 AWG

1. Far passare il cavo della batteria dal vano motore all'interno dell'abitacolo.

- Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo dell'amplificatore destinato alla batteria al terminale positivo (+) della batteria.

La lunghezza massima del cavo tra il fusibile e il terminale positivo (+) della batteria è di 45 cm.

Terminale di posizione (+) Fusibile da 200 A Ciascun amplificatore deve essere INDIVIDUALMENTE protetto da un fusibile da 200 A. Compartimen o del motore Interno del veicolo Eseguire un foro da 14 mm nella carrozzeria del veicolo.

Inserire l'occhiello di gomma della guarnizione toroidale nella carrozzeria del veicolo.

2. Con delle pinzette o un taglierino rimuovere dalle estremità dei cavi la guaina isolante.

• Cavo della batteria e cavo di terra: da 18 mm a 20 mm
• Cavo di telecomando del sistema: da 14 mm a 16 mm

3. Collegare i cavi al morsetto.

- Fissare saldamente i cavi con le viti per morsetti.

Morsetto del telecomando del sistema Vite del terminale Terminale POWER Cavo della batteria Cavo di massa Terminale GND Cavo del telecomando del sistema

ATTENZIONE

Qualora non si fissi saldamente al terminale il cavo della batteria al terminale con le apposite viti, l'area del terminale stesso potrebbe surriscaldarsi divenendo quindi eventualmente causa di danneggiamenti e di lesioni quali, ad esempio, lievi ustioni.

4. Inserite le fascette fermacavo nelle fenditure ed avvolgetele attorno ai cavi.

• Avvolgete ora le fascette stesse attorno al rivestimeno isolante del cavo e non al cavo spelato.
• Asportare dalle fascette fermacavo le parti in eccesso.

Regolazione del guadagno dell'amplificatore sincronizzato

Dopo avere collegato i cavi degli altoparlanti, regolare il controllo di guadagno di ciascun amplificatore sincronizzato. Tutti gli amplificatori sincronizzati replicano le impostazioni dell'amplificatore master.

Impostazione rapida del guadagno

Impostare sulla posizione NORMAL il controllo di guadagno di ciascun amplificatore sincronizzato. Questa impostazione bilancia in modo efficace il volume di uscita per la maggior parte delle applicazioni desiderate.

Impostazione avanzata del guadagno

Iniziando dall'amplificatore master, regolare nel rispettivo ordine il controllo di guadagno di ciascun amplificatore sincronizzato.

1. Porre in uscita l'onda sinusoidale, attraverso questo sistema, mantenendola ad un basso livello.
2. Fare uso di un voltmetro per misurare la tensione di uscita dell'amplificatore master.
3. Fare nuovamente uso di un voltmetro per misurare la tensione di uscita dell'amplificatore sincronizzato.
4. Utilizzando il controllo di guadagno dell'amplificatore sincronizzato, farne corrispondere l'uscita a quella dell'amplificatore master.
5. Ripetere l'operazione, nell'ordine appropriato, per ciascun amplificatore sincronizzato.

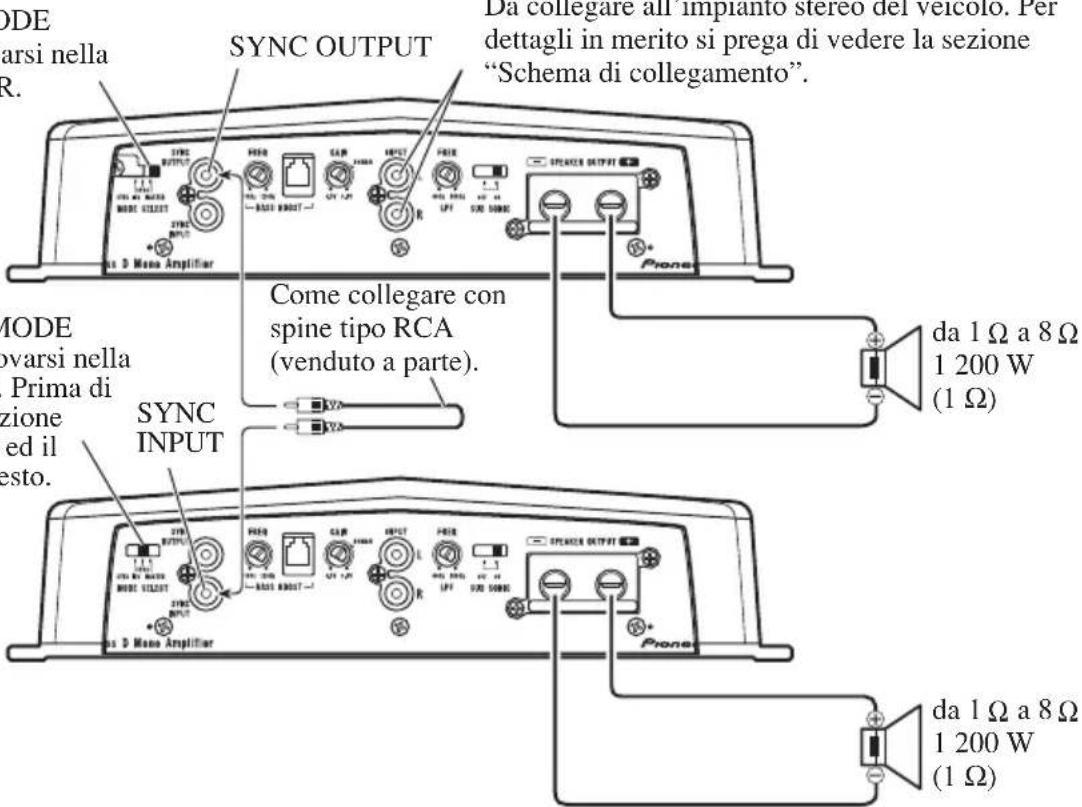

Collegamento dei cavi d'altoparlanti

Collegare il cavo degli altoparlanti e regolare il selettore MODE SELECT in modo da ottenere la configurazione in base alle illustrazioni mostrate più oltre e nella pagina successiva.

• In caso di combinazione di due o più amplificatori sincronizzati si raccomanda di utilizzare solo questi ultimi. Questi non devono tuttavia essere usati congiuntamente ad altri amplificatori.
• In caso di combinazione di due o più amplificatori sincronizzati, di quello che per mezzo del commutatore MODE SELECT sia stato configurato come MASTER si raccomanda di impostare il controllo di guadagno, la selezione subsonica, il controllo della frequenza di taglio del filtro passa-basso e il controllo di potenzia- mento dei bassi. Queste impostazioni sono inattive, ad eccezione del controllo di guadagno, quando s'im- posta l'amplificatore su SYNC o su SYNC INV. Per maggiori informazioni in merito alla regolazione del controllo di guadagno si prega di vedere la sezione “Regolazione del guadagno dell’amplificatore sincroniz- zato”.

PRECAUZIONE

Diagramma A - Appropriato Diagramma B - Non appropriato Amplificatore

Alto-parlante da 4 Ω Alto-parlante da 4 Ω Collegamento in parallelo da 2 Ω Amplificatore Amplificatore Alto-parlante da 2 Ω Alto-parlante da 2 Ω Collegamento in parallelo da 1 Ω

NON installare o usare questo amplificatore collegandovi in parallelo altoparlanti da 2 Ω o meno in modo da ottenere un collegamento a ponte da 1 Ω o meno (diagramma B).

Effettuando impropriamente i collegamenti in parallelo, si può provocare fumo, surriscaldamento o danni all'amplificatore. Inoltre, la superficie dell'amplificatore può riscaldarsi al punto da causare lievi ustioni.

Per installare o impiegare correttamente un collegamento in parallelo ed ottenere un carico da 2 Ω si suggerisce di collegare in parallelo due altoparlanti da 4 Ω con i terminali positivo sinistro e negativo destro (diagramma A) oppure d'impiegare un singolo altoparlante da 2 Ω.

Inoltre, per ulteriori informazioni sulla corretta procedura di collegamento si rimanda al manuale d'istruzioni degli altoparlanti.

Amplificatore singolo

Il commutatore MODE SELECT deve trovarsi nella posizione MASTER.

Da collegare all'impianto stereo del veicolo. Per dettagli in merito si prega di vedere la sezione "Schema di collegamento".

the MASTER! STIME OUTPUT FROE MAIN INPUT FROE LPG LPG SPEAKER OUTPUT Pione da 1 Ω a 8 Ω 1 200 W (1 Ω)

- Impiegare altoparlanti con impedenza compresa tra 1 Ω e 8 Ω.

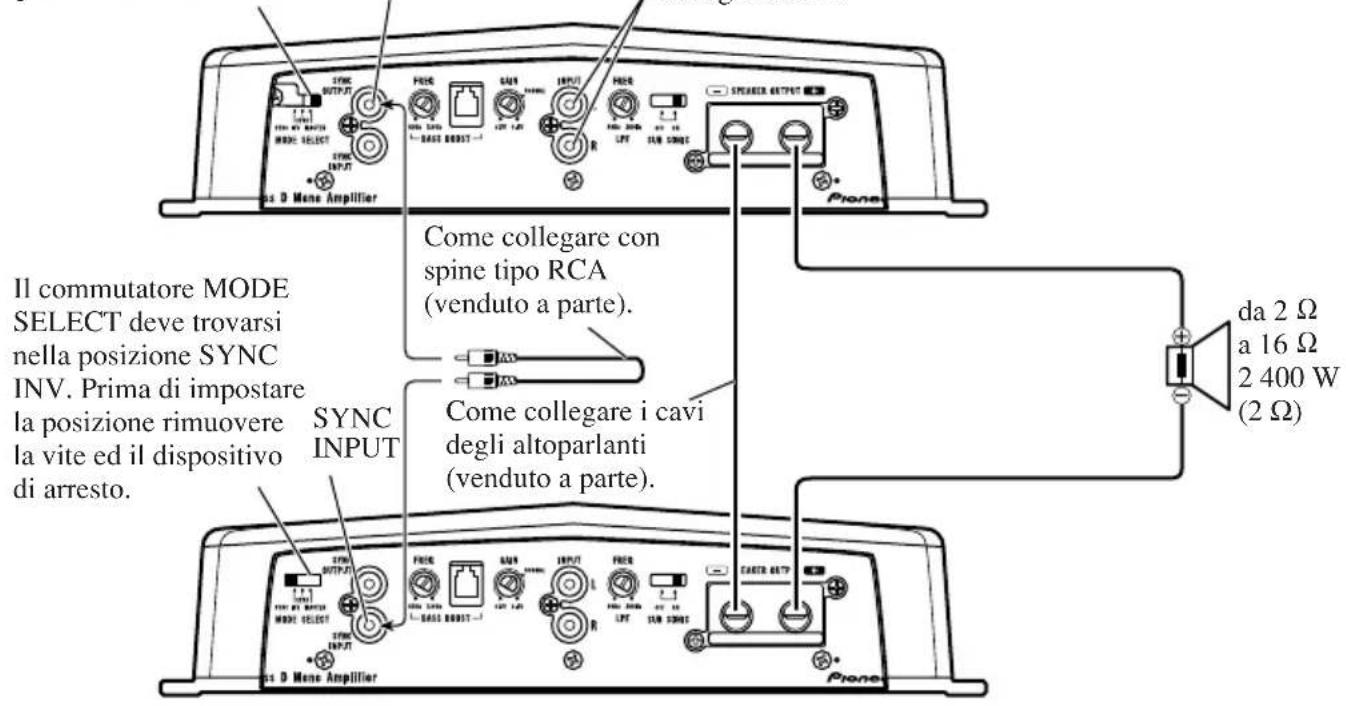

Due amplificatori (esempio di collegamento in parallelo)

Il commutatore MODE SELECT deve trovarsi nella posizione MASTER.

Da collegare all'impianto stereo del veicolo. Per dettagli in merito si prega di vedere la sezione "Schema di collegamento".

Il commutatore MODE SELECT deve trovarsi nella posizione SYNC INV. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto. Come collegare con spine tipo RCA (venduto a parte). Come collegare i cavi degli altoparlanti (venduto a parte). da 2 Ω a 16 Ω 2 400 W (2 Ω)

- Impiegare esclusivamente altoparlanti con impedenza compresa tra 2 Ω e 16 Ω. In caso di collegamento in parallelo di più altoparlanti è necessario verificare che il valore d'impedenza artificiale sia di almeno 2 Ω.

Due amplificatori

Il commutatore MODE SELECT deve trovarsi nella posizione MASTER.

Da collegare all'impianto stereo del veicolo. Per dettagli in merito si prega di vedere la sezione "Schema di collegamento".

MODE arsi nella R. SYNC OUTPUT Da collegare all implanto stereo dei veicolo. Per dettagli in merito si prega di vedere la sezione "Schema di collegamento". come collegare con spine tipo RCA (venduto a parte). SYNC INPUT da 1 Ω a 8 Ω 1 200 W (1 Ω) da 1 Ω a 8 Ω 1 200 W (1 Ω)

- Impiegare altoparlanti con impedenza compresa tra 1 Ω e 8 Ω.

Quattro amplificatori (esempio di collegamento in parallelo)

Il commutatore MODE SELECT deve trovarsi nella posizione MASTER.

Da collegare all'impianto stereo del veicolo. Per dettagli in merito si prega di vedere la sezione "Schema di collegamento".

posizione MASTER. OUTPUT Come collegare con spine tipo RCA (venduto a parte). Il commutatore MODE SELECT deve trovarsi nella posizione SYNC INV. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto. SYNC OUTPUT Sync INPUT Come collegare i cavi degli altoparlanti (venduto a parte). Il commutatore MODE SELECT deve trovarsi nella posizione SYNC INV. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto. SYNC OUTPUT Sync INPUT Come collegare con spine tipo RCA (venduto a parte). Il commutatore MODE SELECT deve trovarsi nella posizione SYNC INV. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto. SYNC INPUT Come collegare i cavi degli altoparlanti (venduto a parte).

- Impiegare esclusivamente altoparlanti con impedenza compresa tra 2 Ω e 16 Ω. In caso di collegamento in parallelo di più altoparlanti è necessario verificare che il valore d'impedenza artificiale sia di almeno 2 Ω.

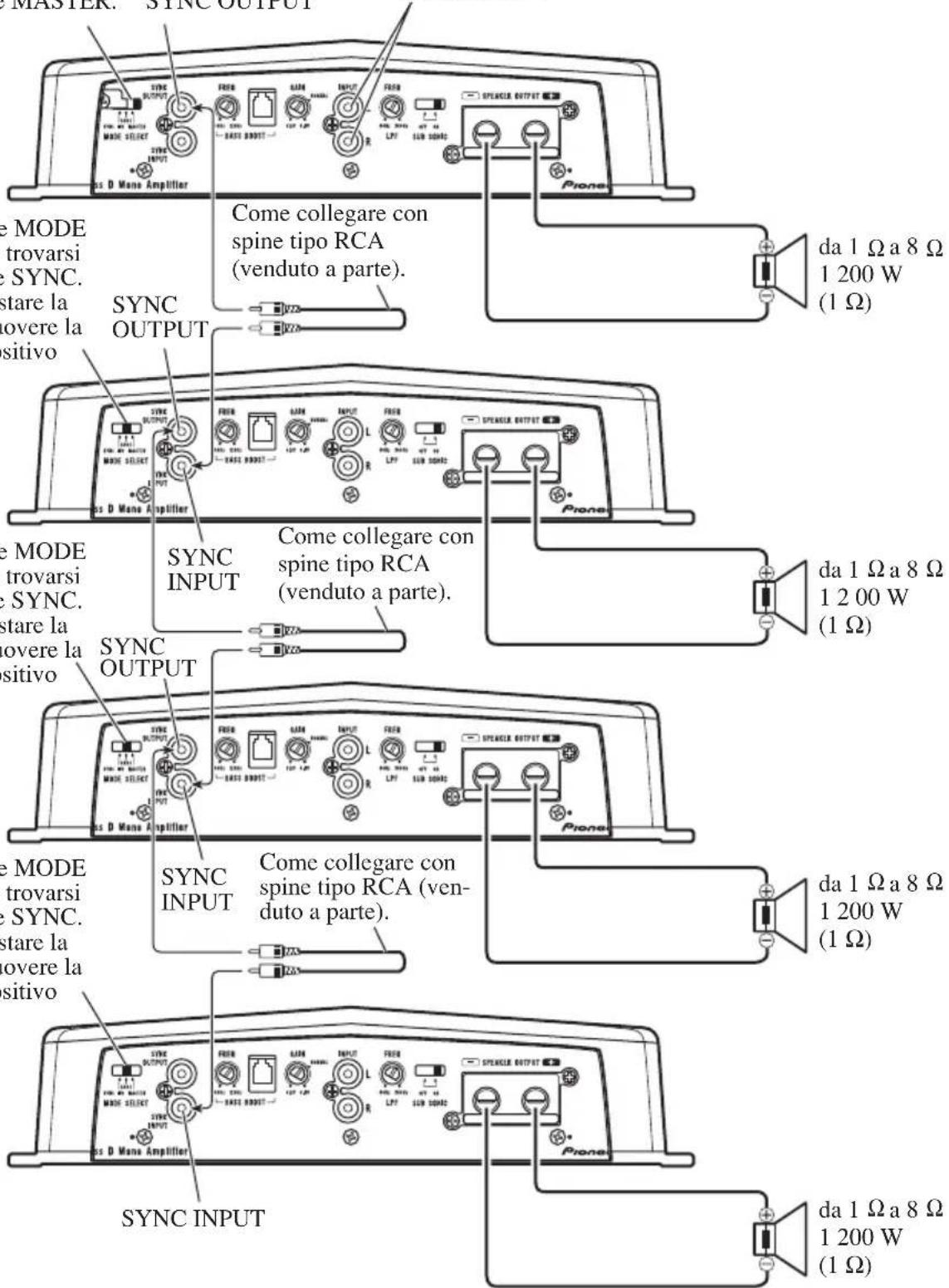

Quattro amplificatori

Il commutatore MODE SELECT deve trovarsi nella posizione MASTER.

SYNC OUTPUT

Da collegare all'impianto stereo del veicolo. Per dettagli in merito si prega di vedere la sezione "Schema di collegamento".

Il commutatore MODE SELECT deve trovarsi nella posizione SYNC. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto.

Master: SYNC OUTPUT Sync OUTPUT Come collegare con spine tipo RCA (venduto a parte). Sync INPUT Come collegare con spine tipo RCA (venduto a parte). Sync INPUT Come collegare con spine tipo RCA (venduto a parte). Sync INPUT da 1 Ω a 8 Ω 1 200 W (1 Ω) da 1 Ω a 8 Ω 1 200 W (1 Ω) da 1 Ω a 8 Ω 1 200 W (1 Ω) da 1 Ω a 8 Ω 1 200 W (1 Ω)

Il commutatore MODE SELECT deve trovarsi nella posizione SYNC. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto.

Il commutatore MODE SELECT deve trovarsi nella posizione SYNC. Prima di impostare la posizione rimuovere la vite ed il dispositivo di arresto.

- Impiegare altoparlanti con impedenza compresa tra 1 Ω e 8 Ω.

PRECAUZIONE

• Non installare l'unità sulle posizioni seguenti:
  —Posti dove potrebbe ferire il conducente o i passaggeri se il veicolo si arresta brusca- mente.
  —Posti dove potrebbe disturbare il conducente, come pavimento verso la parte anteriore del sedile del conducente.
• Assicurarsi che i cavi non vengano presi nel meccanismo a scorrimento del sedile, provocando così un cortocircuito.
• Verificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
• Installare le viti autofilettanti in tale modo che le punte delle viti non siano in contatto con i cavi. Questa precauzione è importante per evitare che i cavi vengano tagliati dalle vibrazioni della vet-tura, poiché cio può risultare in un incendio.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.
• Per ottenere una installazione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quelle fornite viene utilizzata, potrà danneggiare le parti interne dell'amplificatore, oppure potrà allentarsi e l'amplificatore rischia di danneggiarsi.
• Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE

Per evitare malfunzionamenti e/o lesioni

• Per assicurare una dissipazione appropriata di calore dall'amplificatore, fare attenzione ai seguenti punti per l'installazione.
  —Lasciare uno spazio adeguato sopra l'amplificatore per ottenere una ventilazione appropriata.
  —Non ricoprire l'amplificatore con tappeti o moquette.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.
• Non installare l'amplificatore in luoghi instabili come il pannello della ruota di scorta.
• La posizione ottimale d'installazione varia a seconda del tipo di veicolo. L'amplificatore deve comunque essere installato in zone del veicolo adeguatamente rigide.
• Eseguire prima i collegamenti provvisori, poi verificare se l'amplificatore ed il sistema funzionano in modo adeguato.
• Una volta installato l'amplificatore si raccomanda di verificare che la ruota di scorta, il martinetto di sollevamento e i necessari attrezzi siano facilmente estraibili dal veicolo.

Fissaggio del telecomando di potenziamento dei bassi

Deve essere fissato con viti autofilettanti (3 mm × 10 mm) in un punto del veicolo facilmente accessibile, ad esempio sotto il cruscotto.

Esempio dell'installazione sul pavimento oppure sullo chassis

1. Posizionare l'amplificatore dove deve essere installato. Inserire le viti autofilettanti fornite (4 mm × 18 mm) nei fori delle viti. Spingere le viti con un cacciavite per fare dei segni dove i fori dell'installazione devono essere fatti.

2. Eseguire dei fori del diametro di 2,5 mm al punto marcato ed installare l'amplificatore, sia su tappeto, sia direttamente sullo chassis.

Vite autofilettante (4 mm × 18 mm)

Pavimento oppure chassis
Eseguire dei fori del diametro di 2,5 mm

Riapplicazione del coperchio dei terminali

1. Allineare il coperchio dei terminali all'unità ed inserire le viti.

2. Serrare bene le viti con la chiave esagonale da 4 mm.

Vite Coperchio dei terminali

Cambio di orientamento dell'etichetta

1. Per rimuovere l'etichetta è innanzi tutto necessario allentarne le viti con una chiavetta esagonale a brugola da 2 mm.

2. Cambiare l'orientamento del- l'etichetta e quindi serrare nuova- mente le viti con la chiavetta.

Vite Provenet Etichetta

Risoluzione dei problemi

Quando si accende l'amplificatore si accendono brevemente anche gli indicatori di seguito elencati. Va tuttavia notato che non si tratta di un malfunzionamento.

Indicatore HEAT

- Questo indicatore s'illumina di colore giallo quando la temperatura interna dell'amplificatore aumenta. In tal caso si raccomanda di spegnere immediatamente l'amplificatore e di verificare le condizioni della zona in cui esso è installato (vedere al riguardo la sezione "ATTENZIONE" a pagina 2). Se tale condizione persiste si raccomanda di rivolgersi al proprio rivenditore.

Indicatore PROTECT

- Questo indicatore lampeggia o s'illumina di luce rossa fissa quando nell'amplificatore si verifica un problema. In tal caso si raccomanda di spegnere immediatamente l'amplificatore e di verificare le condizioni del cablaggio (vedere al riguardo la sezione "ATTENZIONE" a pagina 2). Se tale condizione persiste si raccomanda di rivolgersi al proprio rivenditore.

Caratteristiche

Alimentazione 14,4 V CC (10,8 V a 15,1 V permissibili)

Consumo 44 A (ad alimentazione continua, 4 Ω)

Corrente media consumata* 12 A (4 Ω per una canale)

26 A (2 Ω per una canale)

34 A (1 Ω per una canale)

Fusibile 40 A × 4

Dimensioni 381 (L) × 65 (A) × 282 (P) mm

Peso 6,0 kg (Cavi per il cablaggio non compresi)

Uscita massima di potenza 1000 W × 1 (4 Ω) / 2000 W × 1 (2 Ω) / 2400 W × 1 (1 Ω)

Potenza continua (14,4 V) 4 Ω, da 20 Hz a 240 Hz, ≤ 1,0 % THD, 500 W × 1

2 Ω, 50 Hz, ≦ 1,0 % THD, 1 000 W × 1

Impedenza di carico 4 Ω (1 Ω a 8 Ω permissibili)

Risposta in frequenza 10 Hz a 240 Hz (+0 dB, -3 dB)

Rapporto S/N 80 dB (rete IEC-A)

Distorsione 0,3% (10 W / 4 Ω, 100 Hz)

Filtro passa-basso ...... Frequenza di taglio: 40 Hz a 240 Hz

Pendenza di taglio: -24 dB/ottava

Filtro subsonico (HPF) ......Frequenza: 20 Hz

Pendenza: -24 dB/ottava

Potenziamento dei bassi ...... Frequenza: 40 Hz a 120 Hz

Livello: 0 / 6 / 9 / 12 dB

Controllo di guadagno .... RCA: 400 mV a 6,5 V

Livello di ingresso massimo / impedenza RCA: 6,5 V / 22 kΩ

Nota:

- Caratteristiche tecniche e design soggetti a modifiche senza preavviso a causa di migliorie.

\*Corrente media consumata

- La corrente media consumata è circa uguale alla corrente massima consumata da questa unità quando un segnale audio viene immesso. Tenere presente questo valore per il calcolo della corrente totale consumata dai vari amplificatori utilizzati.
