BEDIENUNGSANLEITUNG PRS-D1200SPL PIONEER

Inhaltsverzeichnis Vor Gebn

Vor Gebrauch dieses Produkts ...... 1

Produktregistrierung .... 1

Im Störungsfall 2

Über dieses Produkt 2

VORSICHT 2

WARNUNG 2

Einstellen dieses Geräts 3

MODE SELECT-Schalter 3

Bassverstärkungs-Frequenzregler 3

Steuerung des Bassverstärkungspegels ...... 3

Anschlussabdeckung 3

Ausschaltfrequenz-Regelung für LPF ...... 3

Verstärkungsregelung 4

Interferenzschutzschalter (BFC) 4

Hitze-Anzeige (HEAT) 4

Schutzanzeige (PROTECT) 4

Stromanzeige 4

Subsonic-Wahlschalter 4

Richtige Einstellung der Verstärkung .... 5

Anschluss der Einheit ...... 6

Anschlussschema 7

Lötfreie Verbindungen 8

Anschluss der

Lautsprecher-Ausgang-Klemmen 8

Anschluss der Stromversorgung 9

Einstellen der Verstärkung für Verstärkersynchronisierung .... 10

Anschließen der Lautsprecherkabel 10

Einbau 15

Befestigen der Fernbedienung für die Bassverstärkung 15

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen 16

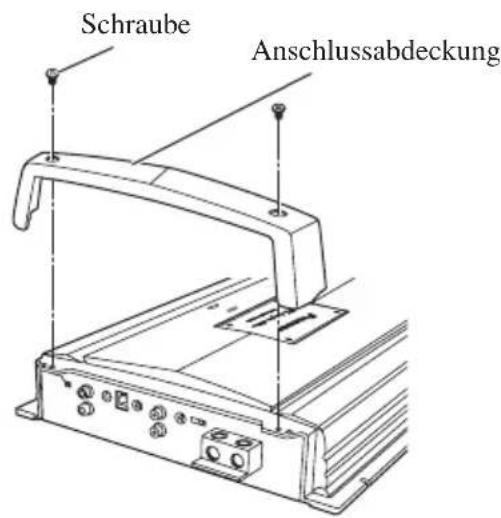

Wiederanbringen der Anschlussabdeckung .... 16

Ändern der Ausrichtung der Plakette ..... 16

Zusätzliche Informationen .... 17

Fehlersuche 17

Technische Daten 18

ch dieses Produkts

Vielen Dank für den Kauf dieses

PIONEER Produkts. Diese

Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchlesen.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen

Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Produktregistrierung

Besuchen Sie uns auf folgender Website:

www.pioneer.de

Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können.

Im Störungsfall

Bei Betriebsstörungen den Händler oder eine PIONEER-Kundendienststelle kon-sultieren.

Über dieses Produkt

Bei diesem Produkt handelt es sich um einen Verstärker für den Subwoofer. Wenn sowohl der linke (L) als auch rechte (R) Kanal mit dem RCA-Eingang dieses Produkts verbunden ist, wird der Ausgang gemischt, da es sich bei diesem Produkt um einen Mono-Verstärker handelt.

VORSICHT

• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.
• Verwenden Sie den mitgelieferten Sechskantschlüssel, um die Schrauben festzuziehen, wenn Sie die Drähte an den Klemmen befestigen oder die Richtung der Plakette ändern. Der Gebrauch eines langen, im Fachhandel erhältlichen Sechskantschlüssels kann dazu führen, dass ein übermäßiges Anzugsmoment angewandt wird, was zu einer Beschädigung der Klemmen und der Drähte führen kann.

WARNUNG

• Halten Sie sich bei Batteriekabel und Massekabel stets an die empfohlenen, im Handel erhältlichen Produkte. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• Fassen Sie den Verstärker nicht mit nassen Händen an, da Sie anderenfalls einen elektrischen Schlag erleiden können. Berühren Sie den Verstärker auch nicht, wenn dieser nass ist.
• Lassen Sie die Lautstärke so eingestellt, dass Sie beim Fahren noch Verkehrsgeräusche hören können. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsgeräusche von außen hören zu können.
• Die Anschlüsse der Stromversorgung und der Lautsprecher überprüfen, wenn die Sicherung des getrennt erhältlichen Batteriekabels oder die Verstärker-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Größe und demselben Nennwert.
• Zur Vermeidung von Schäden am Verstärker und Subwoofer unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Verstärker (der Klang setzt aus), sobald ein anormaler Betriebszustand eintritt. Stellen Sie den Betriebsschalter in diesem Fall auf OFF, und überprüfen Sie die Stromversorgungs- und Subwoofer-Anschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• Wenden Sie sich bitte an Ihren Fachhändler, falls sich die Ursache der Störung nicht klären lässt.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlusskabel vom negativen (-) Batteriepol ab.
• Überzeugen Sie sich, dass sich keine Teile hinter der Konsole befinden, wenn Sie ein Loch zum Einbau des Verstärkers bohren. Achten Sie darauf, dass alle Kabel und wichtigen Teile wie Benzin- und Bremsleitungen und die elektrischen Kabelbäume geschützt sind.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

MODE SELECT-Schalter

Als Verstärker-Synchronisationsmodus kann MASTER, SYNC oder SYNC INV gewählt werden. Wenn nur ein Verstärker verwendet wird, stellen Sie den MODE SELECT-Schalter auf die Position MASTER. Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, stellen Sie den ersten Verstärker auf MASTER, die anderen auf SYNC oder SYNC INV, je nach Anschlussweise. Verstärkerschaltung auf den Modus SYNC INV erfolgt nur dann, wenn Verstärker synchron mit der ex. Brücke verbunden sind. Zum Schalten auf den Modus SYNC oder SYNC INV müssen die Schraube und der Anschlag entfernt werden. Entfernen Sie die Schraube und den Anschlag, nachdem Sie sich überzeugt haben, dass die Anschlüsse korrekt sind. Einzelheiten zum MODE SELECT-Schalter finden Sie im Abschnitt "Anschließen der Lautsprecherkabel".

Bassverstärkungs- Frequenzregler

Sie können eine Bassverstärkungs-frequenz zwischen 40 Hz bis 120 Hz mit dem Bassverstärkungs-Frequenzregler auswählen.

Steuerung des Bassverstärkungspegels

Als Bassverstärkungspegel können Sie entweder 0, 6, 9 oder 12 dB wählen. Anweisungen zum Anschluss der Bassverstärkungs-Fernbedienung an den Verstärker finden Sie im Abschnitt "Anschlussschema".

Anschlussabdeckung

Vor der Installation lösen Sie die Schrauben mit einem 4-mm-Sechskantschlüssel und nehmen Sie die Anschlussabdeckung ab.

Ausschaltfrequenz- Regelung für LPF

Sie können eine Ausschaltfrequenz zwischen 40 Hz und 240 Hz wählen.

Verstärkungsregelung

Wenn die Lautstärke zu schwach ist, selbst wenn der Lautstärkeregler der zusammen mit diesem Leistungsverstärker verwendeten Auto-Stereo-Anlage aufgedreht wird, drehen Sie den Verstärkungsregler im Uhrzeigersinn. Falls Klangverzerrungen auftreten, wenn die Lautstärke aufgedreht wird, drehen Sie den Verstärkungsregler im Gegenuhrzeigersinn.

- Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-Ausgangspegel anpassen.

- Bezüglich Verstärkungsregelung bei Verstärkersynchronisierung siehe Abschnitt "Einstellen der Verstärkung für Verstärkersynchronisierung".

Interferenzschutzschalter (BFC)

Falls Sie bei MW/LW-Empfang mit Ihrer Auto-Stereoanlage Hintergrundgeräusche vernehmen, stellen Sie den BFC-Schalter mithilfe eines kleinen Schraubendrehers ein.

Hitze-Anzeige (HEAT) (Gelb)

Diese Anzeige weist auf ein Problem mit dem Verstärker hin. Siehe den Abschnitt "Fehlersuche" auf Seite 17 für weitere Einzelheiten.

Schutzanzeige (PROTECT) (Rot)

Diese Anzeige weist auf ein Problem mit dem Verstärker hin. Siehe den Abschnitt "Fehlersuche" auf Seite 17 für weitere Einzelheiten.

Stromanzeige (Blau)

Die Stromanzeige leuchtet auf, wenn die Stromversorgung eingeschaltet wird.

Subsonic-Wahlschalter

Der Subsonic-Filter beschneidet nicht hörbare Frequenzen unter 20 Hz, um ungewünschte Vibrationen zu eliminieren und Leistungsverluste zu minimieren.

Richtige Einstellung der Verstärkung

• Dieses Gerät ist mit einer Schutzfunktion ausgestattet, die eine Betriebsstörung des Geräts selbst und eine Beeinträchtigung der Lautsprecher wegen zu hoher Ausgangsleistung, inkorrekten Gebrauchs oder fehlerhaften Anschlusses verhindert.
• Bei Ausgabe von Tonsignalen mit hoher Lautstärke z.B. schaltet diese Funktion die Klangwiedergabe nach einigen Sekunden ab. Dies ist kein Anzeichen für eine Funktionsstörung. Die Klangwiedergabe normalisiert sich, sobald die Lautstärke am Hauptgerät reduziert wird.
• Wenn die Klangwiedergabe unterbrochen wird, könnte der Verstärkungsregler dieses Geräts falsch eingestellt sein. Um fortwährende Klangwiedergabe bei höherer Lautstärke-Einstellung am Hauptgerät zu gewährleisten, stellen Sie den Verstärkungsregler des Verstärkers auf eine dem maximalen Preout-Ausgangspegel des Hauptgeräts entsprechende Position ein.

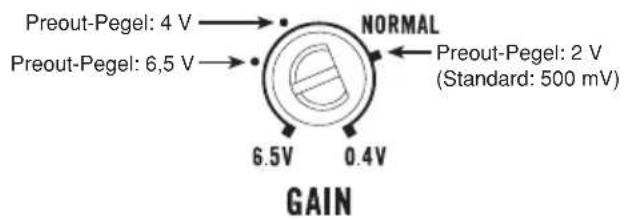

Verstärkungsregler dieses Geräts

Preout-Pegel: 4 V Normal Preout-Pegel: 6.5 V 6.5V 0.4V Preout-Pegel: 2 V (Standard: 500 mV) GAIN

Die Lautstärke muss am Hauptgerät nicht reduziert werden, übermäßige Ausgänge werden kontrolliert.

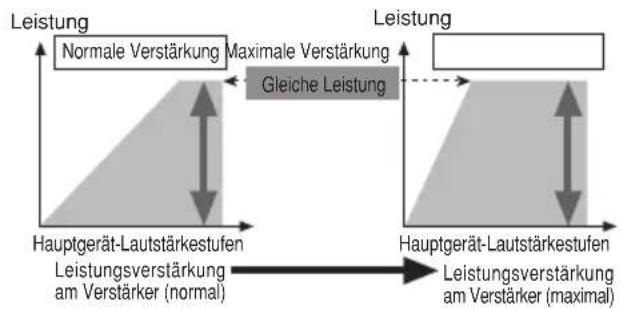

Beziehung zwischen Leistungsverstärkung des Verstärkers und Ausgangsleistung des Hauptgeräts

- Wenn die Leistungsverstärkung am Verstärker unangemessen erhöht wird, treten mehr Verzerrungen auf, während die Leistung nur in geringem Maße gesteigert wird.

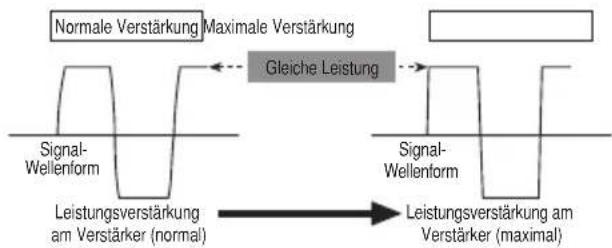

Signal-Wellenform bei Klangwiedergabe mit hoher Lautstärke durch Verstärkungsregler am Verstärker

Normale Verstärkung Maximale Verstärkung Gleiche Leistung Signal- Wellenform Leistungsverstärkung am Verstärker (normal) Signal- Wellenform Leistungsverstärkung am Verstärker (maximal)

• Bei hohem Ausgang wird die Signal-Wellenform verzerrt, wenn die Leistungsverstärkung des Verstärkers erhöht wird, während die Leistung sich nur geringfügig ändert.
• Wenn auch nach Verminderung der Lautstärke am Hauptgerät und korrekter Einstellung des Verstärkungsreglers am Verstärker noch ab und zu Tonaussetzer auftreten, wenden Sie sich bitte an eine autorisierte PIONEER Kundendienststelle in Ihrer Nähe.

VORSICHT

• Trennen Sie das Batterieanschlusskabel vom negativen (–) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Befestigen Sie die Kabel mit Kabelklemmen oder Klebeband. Kabel, die Kontakt mit Metallteilen haben, sollten an den betreffenden Stellen mit Klebeband isoliert werden.
• Vermeiden Sie beim Verlegen der Kabel Plätze, an denen die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Nähe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.

• Der Verstärker erhöht die Last der Batterie und des Ladesystems. Vergewissern Sie sich, dass die Drehstromlichtmaschine und die Batterie über ausreichend Kapazität für diesen Verstärker verfügen. Wir empfehlen die Verwendung einer Hochbelastungsbatterie, den parallelen Anschluss von normalen Batterien oder die Verwendung eines Speicherkondensators.

• Achten Sie darauf, dass keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schalthebel, die Handbremse oder den Sitzverstellhebel, behindert.

• Kürzen Sie die Kabel nicht. Gekürzte Kabel können einen Ausfall der Schutzschaltung verursachen.
• Leiten Sie niemals Strom an andere Geräte, indem Sie die Isolierung des Spannungsversorgungskabels dieses Gerätes freilegen und anzapfen. Die hieraus resultierende Überschreitung der Spannungsbelastungskapazität des Kabels hat Überhitzung zur Folge.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT

Zur Vermeidung von Schäden und/oder Verletzungen

• Keinesfalls das Lautsprecherkabel direkt erden oder einen negativen Anschluss (–) für mehrere Lautsprecher gleichzeitig anschließen.
• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• Wenn die Autostereoanlage längere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf läuft, so könnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.
• Sollte die System-Fernbedienungskabel des Verstärkers am Stromanschluss über den Zündungsschalter angeschlossen sein (12 V Gleichspannung), so ist der Verstärker immer eingeschaltet, wenn die Zündung eingeschaltet wird, unabhängig davon, ob das Stereogerät ein- oder ausgeschaltet ist. In diesem Fall könnte es zu einer Entladung der Batterie kommen, wenn der Motor im Stillstand oder im Leerlauf betrieben wird.
• Schließen Sie KEINEN Subwoofer mit einer niedrigeren Impedanz als im Abschnitt "Anschließen der Lautsprecherkabel" angegeben an. Ein Anschluss, der nicht den Spezifikationen entspricht, kann zu einer Beschädigung,

Rauchabgabe und Überhitzung des Verstärkers führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und bei Berührung leichte Verbrennungen verursachen.

• Schließen Sie einen der genannten drei Subwoofer an den Verstärker an; 1: einen Subwoofer mit einem Nenneingang von 500 W oder höher und mit einer Impedanz von 4 Ω, 2: einen Subwoofer mit einem Nenneingang von 1 000 W oder höher und mit einer Impedanz von 2 Ω oder 3: einen Subwoofer mit einem Nenneingang von 1 200 W oder höher und mit einer Impedanz von 1 Ω. Wenn Nenneingang und Impedanz außerhalb dieser Bereiche liegen, kann der Subwoofer zu brennen beginnen, Rauch abgeben, oder beschädigt werden.
• Das getrennt erhältliche Batteriekabel installieren und möglichst weit von den Lautsprecherkabeln entfernt verlegen. Getrennt erhältliches Batteriekabel, Massekabel, Lautsprecherkabel und Verstärker möglichst weit von Antenne, Antennenkabel und Tuner entfernt installieren/verlegen.

- Kabel dieses Geräts und die anderer Geräte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluss dieses Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Anleitungen die Kabel mit derselben Funktion verbinden.

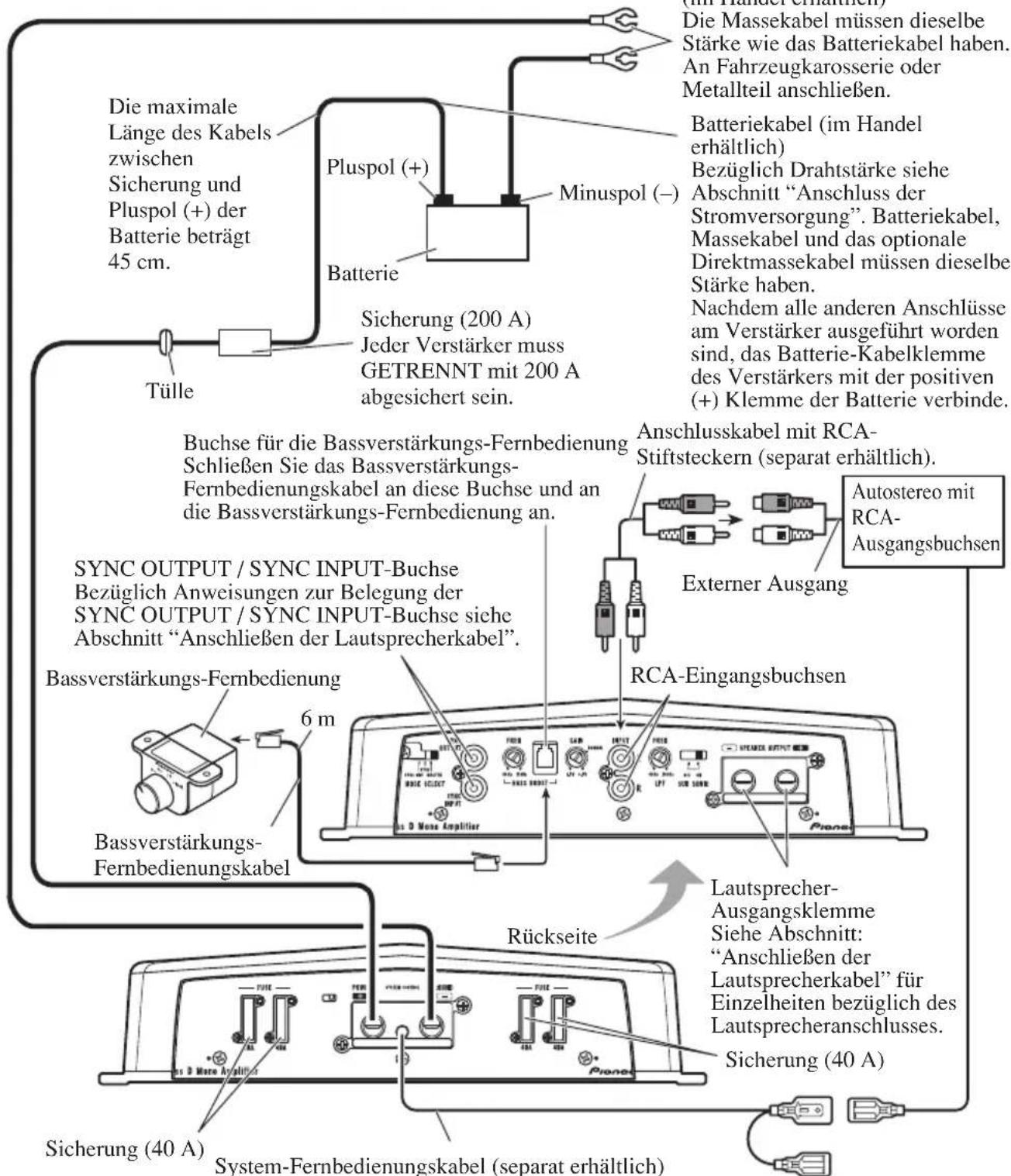

Anschlussschema

- Für den Anschluss des externen Ausgangs von einer Auto-Stereoanlage an einen RCA-Eingang verwenden Sie die Buchse für Vollbereichsausgang. Der Grund hierfür ist, dass das LPF des Verstärkers nicht ausgeschaltet werden kann. Wenn diese Buchse nicht verwendet werden kann, verbinden Sie die Subwoofer-Ausgangsbuchse mit dem RCA-Eingang. Massekabel Klemme

Die maximale Länge des Kabels zwischen Sicherung und Pluspol (+) der Batterie beträgt 45 cm. Tülle Pluspol (+) Batterie Sicherung (200 A) Jeder Verstärker muss GETRENNT mit 200 A abgesichert sein. Anschlusskabel mit RCA- Stiftsteckern (separat erhältlich). Autostereo mit RCA- Ausgangsbuchsen Externer Ausgang Bassverstärkungs-Fernbedienung 6 m Bassverstärkungs- Fernbedienungskabel Rückseite Lautsprecher- Ausgangsklemme Siehe Abschnitt: "Anschließen der Lautsprecherkabel" für Einzelheiten bezüglich des Lautsprecheranschlusses. Sicherung (40 A) System-Fernbedienungskabel (separat erhältlich)

System-Fernbedienungskabel (separat erhältlich)
Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL). Die Buchse kann am Auto-Antennen-Relais-Anschluss angeschlossen werden. Sollte die Stereoanlage nicht über einen Fernbedienung-System-Regler-Anschluss verfügen, schließen Sie das Steckteil am Stromanschluss des Zündschalters an.

Lötfreie Verbindungen

• Da sich der Draht mit der Zeit lockert, muss er regelmäßig überprüft und, falls erforderlich, festgezogen werden.
• Löten oder binden Sie die Enden der verdrehten Leiter nicht.
• Achten Sie beim Befestigen darauf, den Schutzmantel des Leiters nicht festzuklemmen.
• Verwenden Sie den mitgelieferten Inbusschlüssel, um die Klemmenschrauben des Verstärkers zu lockern und festzuziehen. Sichern Sie den Draht immer richtig mit den Anschlussschrauben. Da ein zu starkes Festziehen der Anschlussschrauben der System-Fernbedienung jedoch zu einer Beschädigung des Leiters führen kann, achten Sie darauf, die Schrauben nicht zu stark festzuziehen, indem Sie beim Festziehen auf den Zustand des Leiters achten.

Anschluss der Lautsprecher- Ausgang-Klemmen

Größe der Lautsprecherdrähte

Kabellänge kürzer als kürzer als kürzer als 5,2 m 8,2 m 13,4 m

Drahtstärke 8 AWG 6 AWG 4 AWG

1. Entfernen Sie den Mantel an den Enden der Lautsprecherkabel um ca. 18 mm bis 20 mm mit einer Kneifzange oder einem Schneider.

18 mm bis 20 mm

1. Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangklemmen an.

• Die Lautsprecherdrähte fest mit den Klemmenschrauben befestigen.

Klemmenschraube Lautsprecher- Ausgangklemme Lautsprecherkabel

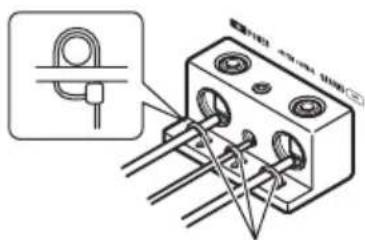

1. Die Kabelbinder in die Schlitze geben und um die Kabel winden.

2. Kabelbinder um die Kabelisolierung, nicht um den blanken Draht winden.

3. Schneiden Sie zu überflüssige Teile des Drahtes ab.

Anschluss der Stromversorgung

• Halten Sie sich bei Batterie und Massekabel stets an die empfohlenen, im Handel erhältlichen Produkte. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
  • Die empfohlene Drahtgröße (AWG: American Wire Gauge) ist wie folgt. Batteriekabel, Massekabel und das optionale Direktmassekabel müssen dieselbe Stärke haben.
• Verwenden Sie einen Draht von 10 AWG bis 20 AWG für das Fernbedienungskabel des Systems.

Batteriekabel und Massekabel-Drahtstärke

Kabellänge kürzer als 3,6 m kürzer als 6,4 m

Drahtstärke 6 AWG 4 AWG

1. Führen Sie das Batteriekabel vom Motorraum in den Fahrgastraum.

- Nachdem alle Verkabelungen am Verstärker ausgeführt worden sind, verbinden Sie die Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie.

Die maximale Länge des Kabels zwischen Sicherung und Pluspol (+) der Batterie beträgt 45 cm.

Pluspol (+) Sicherung 200 A Jeder Verstärker muss GETRENNT mit 200 A abgesichert sein. Motorraum Innere des Fahrzeugs Bohren Sie ein Loch mit einem Durchmesser von 14 mm in den Fahrzeugrahmen.

Setzen Sie die O-Ring-Gummidichtung in den Fahrzeugrahmen ein.

2. Entfernen Sie den Mantel an den Kabelenden mit einer Kneifzange oder einem Schneider.

• Batteriekabel, Erdleiter: 18 mm bis 20 mm
- Fernbedienungskabel des Systems: 14 mm bis 16 mm

3. Die Drähte an die Klemme anschließen.

- Beftestigen Sie die Drähte sicher mit den Klemmenschrauben.

System-Fernbedienungsanschluss Stromversorgung Batteriekabel Massekabel GND-Anschluss Klemmen- schraube System-Fernbedienungskabel

WARNING

Wenn das Batteriekabel mit den Klemmenschrauben nicht richtig befestigt wird, kann der Klemmenbereich heiß werden, wodurch Schäden und Verletzungen, wie Verbrennungen, verursacht werden können.

4. Die Kabelbinder in die Schlitze geben und um die Kabel winden.

• Kabelbinder um die Kabelisolierung, nicht um den blanken Draht winden.
• Schneiden Sie zu überflüssige Teile des Drahtes ab.

Einstellen der Verstärkung für Verstärkersynchronisierung

Nachdem Sie die Lautsprecherkabel angeschlossen haben, stellen Sie die Verstärkungsregelung jedes synchronisierten Verstärkers ein. Alle synchronisierten Verstärker folgen den Einstellungen des Master-Verstärkers.

Schnelleinstellung der Verstärkung

Stellen Sie den Verstärkungsregler jedes synchronisierten Verstärkers auf NORMAL. In dieser Einstellung werden die Leistungspegel für die meisten Anwendungen zufriedenstellend abgeglichen.

Genaue Einstellung der Verstärkung

Stellen Sie die Verstärkungsregelung jedes synchronisierten Verstärkers der Reihe nach ein, wobei Sie mit dem Master-Verstärker beginnen.

1. Geben Sie eine Sinuswelle über dieses System mit niedrigem Ausgangspegel aus.
2. Messen Sie den Ausgangsspannungspegel des Master-Verstärkers mit einem Voltmeter.
3. Messen Sie den Ausgangsspannungspegel des synchronisierten Verstärkers mit einem Voltmeter.
4. Passen Sie den Ausgang des synchronisierten Verstärkers mit dem Verstärkungsregler an diesem Verstärker dem Ausgang des Master-Verstärkers an.
5. Wiederholen Sie das Verfahren für jeden synchronisierten Verstärker in der richtigen Reihenfolge.

Anschließen der Lautsprecherkabel

Schließen Sie die Lautsprecherkabel so an, und stellen Sie den Schalter MODE SELECT so ein, wie es der gewünschten Konfiguration gemäß den unten und auf der nächsten Seite gezeigten Abbildungen entspricht.

• Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, verwenden Sie nur diese Verstärker. Setzen Sie diese Verstärker nicht gleichzeitig mit anderen Verstärkern ein.
• Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, stellen Sie Verstärkungsregler, Subsonic-Wahlschalter, Grenzfrequenzregler für LPF und Bassverstärkungsregler an dem Verstärker ein, der mit dem MODE SELECT-Schalter auf MASTER geschaltet worden ist. Bei einem auf SYNC oder SYNC INV geschalteten Verstärker können diese Einstellungen außer der Verstärkungsregelung nicht vorgenommen werden. Weitere Einzelheiten zur Verstärkungsregelung finden Sie unter “Einstellen der Verstärkung für Verstärkersynchronisierung”.

VORSICHT

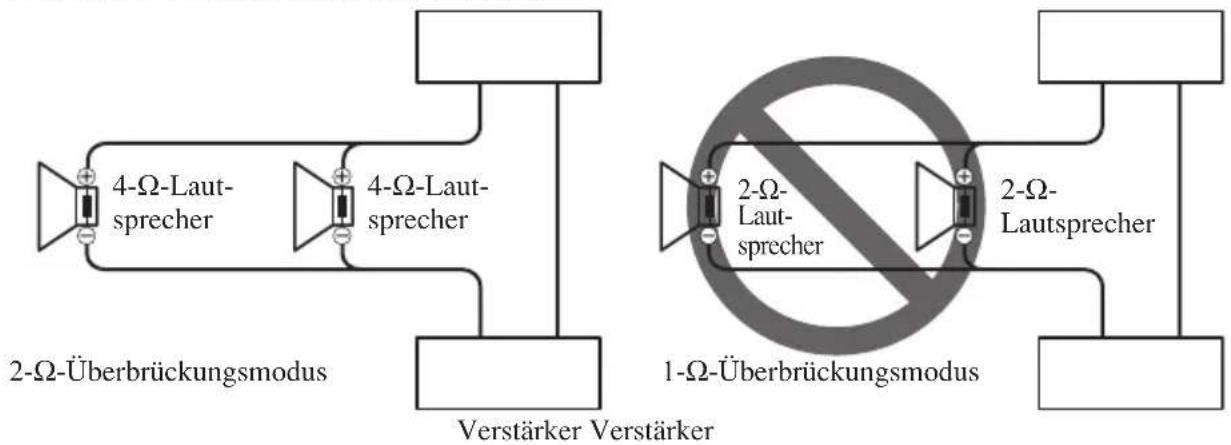

Diagramm A - Richtig Diagramm B - Falsch Verstärker Verstärker

Diesen Verstärker NICHT mit parallel verdrahteten Lautsprechern mit einer Nennimpedanz von 2 Ω (oder darunter) einbauen oder verwenden, um einen Überbrückungsmodus von 1 Ω (oder darunter) zu erzielen (Diagramm B).

Falsche Überbrückung kann den Verstärker beschädigen und zu Rauchbildung und Überhitzung führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und beim Anfassen leichte Verbrennungen verursachen.

Für korrekte Installation oder Verwendung eines Überbrückungsmodus und Erzielung einer 2-Ω-Last, verdrahten Sie zwei 4-Ω-Lautsprecher parallel mit Links + und Rechts – (Diagramm A), oder verwenden Sie einen einzelnen 2-Ω-Lautsprecher.

Lesen Sie außerdem in der Lautsprecheranleitung nach, wie der Anschluss vorzunehmen ist.

Einzelverstärker

Der MODE SELECT-Schalter muss sich in der Position MASTER befinden.

Mit Auto-Stereoanlage verbinden.

Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema".

12 D Mono Amplifier SPOCK OUTPUT FIRE MAIN INPUT FIRE LPT I/O SOUNC SPONS OUTPUT Phone 1 Ω bis 8 Ω 1 200 W (1 Ω)

- Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.

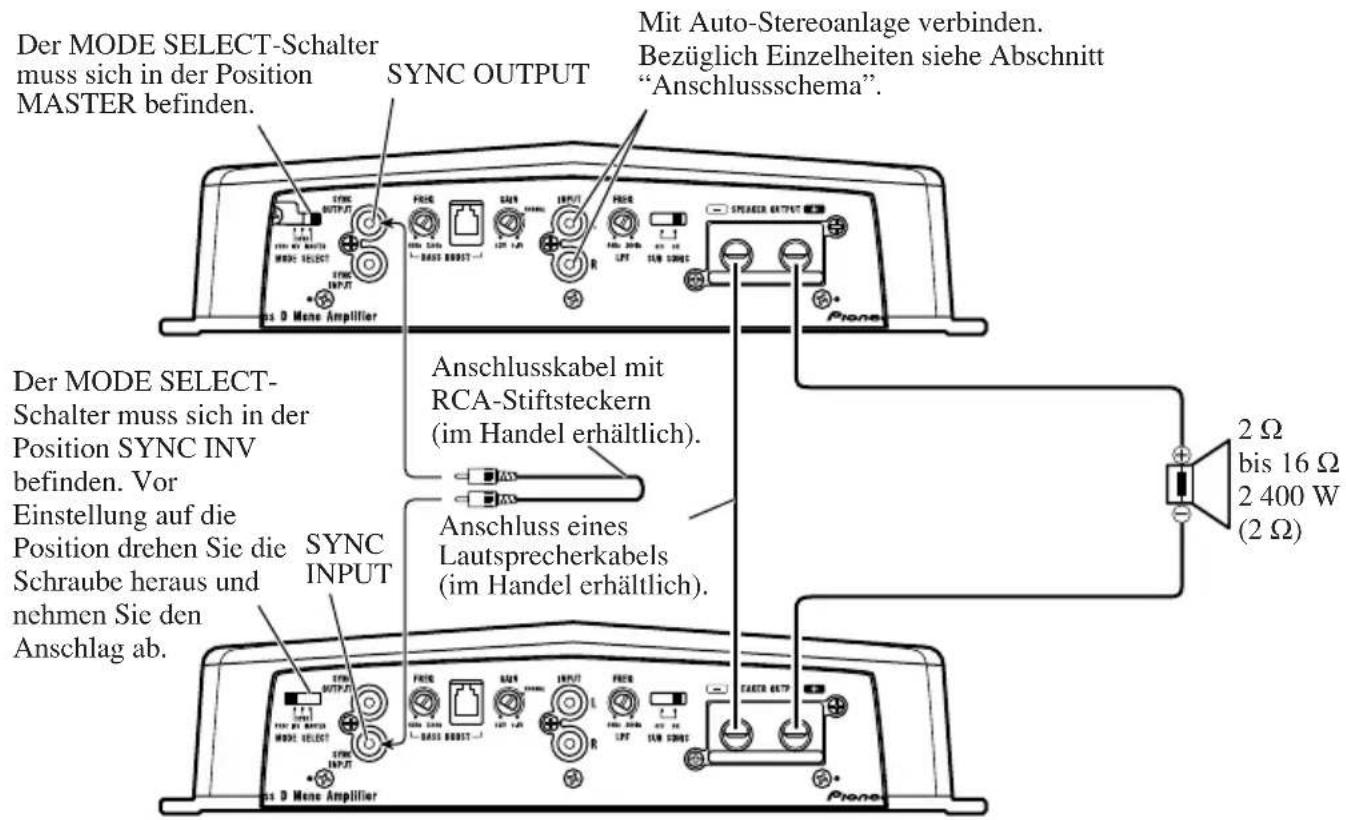

Zwei Verstärker (Ex. Brücke)

Der MODE SELECT-Schalter muss sich in der Position MASTER befinden. SYNC OUTPUT Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". Dr D Mono Amplifier Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). Der MODE SELECT-Schalter muss sich in der Position SYNC INV befinden. Vor Einstellung auf die Position drehen Sie die Schraube heraus und nehmen Sie den Anschlag ab. SYNC INPUT Anschluss eines Lautsprecherkabels (im Handel erhältlich). Dr D Mono Amplifier 2 Ω bis 16 Ω 2 400 W (2 Ω)

- Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz mindestens 2 Ω beträgt.

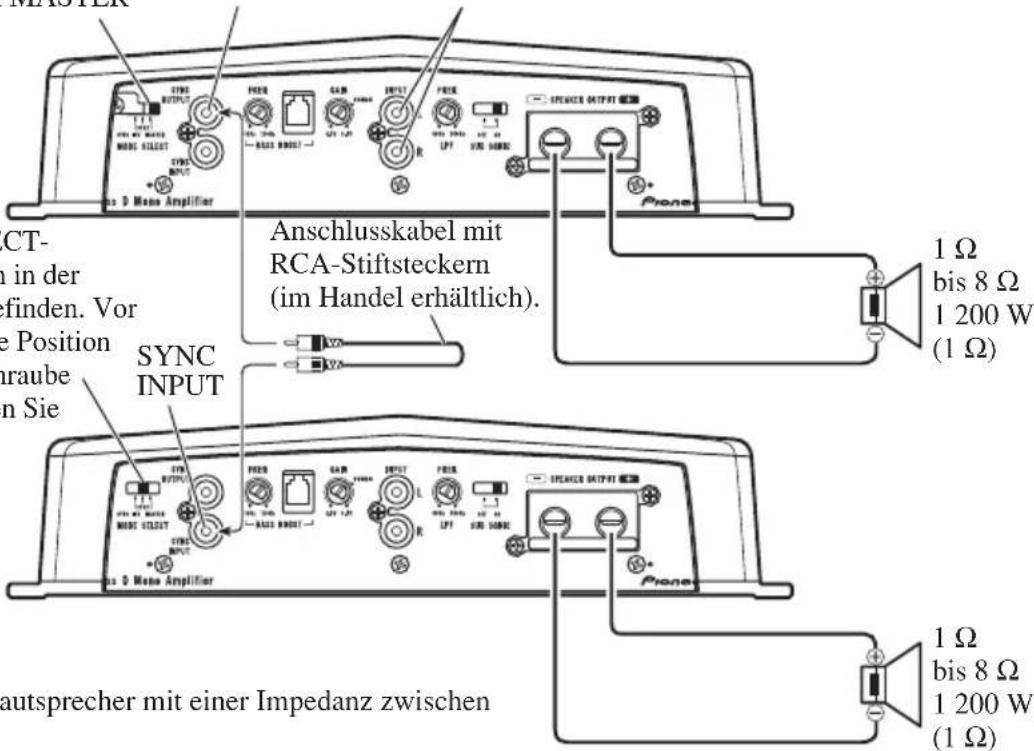

Zwei Verstärker

Der MODE SELECT-Schalter muss sich in der Position MASTER befinden.

Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema".

MAISTER Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). CT- in der finden. Vor e Position raube n Sie SYNC INPUT 1 Ω bis 8 Ω 1 200 W (1 Ω) 1 Ω bis 8 Ω 1 200 W (1 Ω) autsprecher mit einer Impedanz zwischen

- Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.

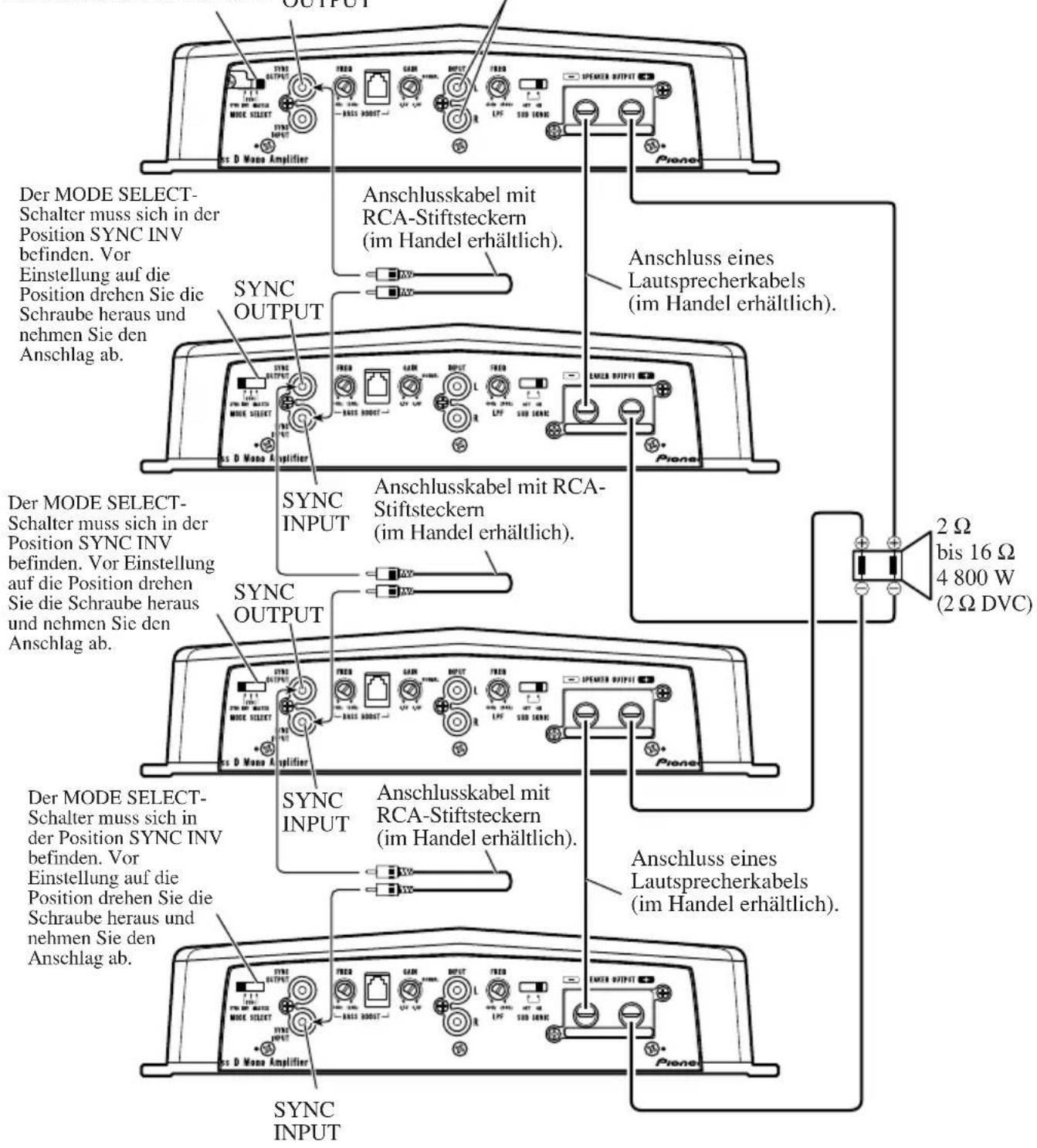

Vier Verstärker (Ex. Brücke)

Der MODE SELECT-

Schalter muss sich in der

Position MASTER befinden.

SYNC OUTPUT

Mit Auto-Stereoanlage verbinden.

Bezüglich Einzelheiten siehe Abschnitt

"Anschlussschema".

OUTPUT Piano SINO OUTPUT FEBB GABR INPUT L FEBB L 2 Ω 4 800 W (2 Ω DVC) SINO OUTPUT FEBB GABR INPUT L FEBB L 2 Ω 4 800 W (2 Ω DVC) SINO OUTPUT FEBB GABR INPUT L FEBB L 2 Ω 4 800 W (2 Ω DVC) SINO OUTPUT FEBB GABR INPUT L FEBB

- Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz mindestens 2 Ω beträgt.

Vier Verstärker

Der MODE SELECT- Schalter muss sich in der Position MASTER befinden. SYNC OUTPUT Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". 1 Ω bis 8 Ω 1 200 W (1 Ω) Der MODE SELECT- Schalter muss sich in der Position SYNC befinden. Vor Einstellung auf die Position drehen Sie die Schraube heraus und nehmen Sie den Anschlag ab. SYNC OUTPUT Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). 1 Ω bis 8 Ω 1 200 W (1 Ω) Der MODE SELECT- Schalter muss sich in der Position SYNC befinden. Vor Einstellung auf die Position drehen Sie die Schraube heraus und nehmen Sie den Anschlag ab. SYNC INPUT Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). 1 Ω bis 8 Ω 1 200 W (1 Ω) Der MODE SELECT- Schalter muss sich in der Position SYNC befinden. Vor Einstellung auf die Position drehen Sie die Schraube heraus und nehmen Sie den Anschlag ab. SYNC OUTPUT Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). 1 Ω bis8Ω 1 200 W (1 Ω) Der MODE SELECT- Schalter muss sich in der Position SYNC befinden. Vor Einstellung auf die Position drehen Sie die Schraube heraus und nehmen Sie den Anschlag ab. SYNC INPUT Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). 1 Ω bis 8 Ω 1 20W (1 Ω) 1 Ω bis 8 Ω 1 200 W (1 Ω)

• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.

VORSICHT

- Keinesfalls an Orten einbauen:

—Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei plötzlichem Abbremsen am Gerät verletzen könnten.

—Plätze, an denen das Gerät den Fahrer behindern könnte, wie z.B. auf dem Boden vor der Fahrersitz.

• Achten Sie darauf, dass sich die Anschlusskabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluss verursachen.
• Bestätigen Sie vor dem Bohren, dass sich hinter der Konsole keine Teile befinden, die nicht beschädigt werden dürfen. Schützen Sie alle Kabel und wichtigen Teile wie Benzinleitungen und Bremsleitungen und elektrischen Leitungen vor Schäden.
• B ringen Sie Schneidschrauben so an, dass die Schraubenspitze keines der Kabel berührt. Andernfalls können die Kabel durch die Vibrationen des Fahrzeugs beschädigt werden und Brände verursachen.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.
• U m einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so könnten innere Teile des Verstärkers beschädigt werden oder diese könnten sich lösen, und der Verstärker sich ausschalten.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT

Zur Vermeidung von Funktionsstörungen und/oder Verletzungen

• Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.
  —Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.
  —Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.
• Bauen Sie den Verstärker nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.
  • Die beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Verstärker an einem sicheren Platz.
• Führen Sie vorübergehende Anschlüsse zuerst durch, und stellen Sie sicher, dass der Verstärker und das System sicher funktionieren.
• Achten Sie nach dem Einbau des Verstärkers darauf, dass Ersatzreifen, Wagenheber und Werkzeuge noch leicht zugänglich sind.

Befestigen der Fernbedienung für die Bassverstärkung

Befestigen Sie die beiden Blechschrauben (3 mm × 10 mm) an einem leicht zugänglichen Ort, beispielsweise unter dem Armaturenbrett.

Blechschraube (3 mm × 10 mm)

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen

1. Legen Sie den Verstärker auf die Stelle, an welcher dieser eingebaut werden soll. Setzen Sie die mitgelieferen Schneidschrauben (4 mm × 18 mm) in die Schraubenlöcher ein. Drücken Sie die Schrauben mit einem Schraubenzieher, sodass diese Markierungen hinterlassen, wo diese eingesetzt werden sollen.

2. Bohren Sie Löcher mit einem Durchmesser von 2,5 mm an den zuvor markierten Punkten, und bringen Sie den Verstärker an, entweder direkt am Teppich oder am Rahmen.

Blechschraube (4 mm × 18 mm)

Bodenmatte oder Rahmen
Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm

Wiederanbringen der Anschlussabdeckung

1. Richten Sie die Anschlussabdeckung auf das Gerät aus und setzen Sie die Schraube ein.

2. Ziehen Sie die Schraube mit einem 4-mm-Sechskantschlüssel fest.

Schraube Anschlussabdeckung

Ändern der Ausrichtung der Plakette

1. Um die Plakette abzunehmen, lockern Sie die Schrauben mit einem 2-mm-Inbusschlüssel.

2. Ändern Sie die Ausrichtung der Plakette, und ziehen Sie dann die Schrauben erneut mit dem Inbusschlüssel fest.

Schraube Plakette

Fehlersuche

Die folgenden Anzeigen leuchten vorübergehend auf, wenn der Verstärker eingeschaltet wird. Dies ist keine Fehlfunktion.

Hitze-Anzeige (HEAT)

- Diese Anzeige leuchtet gelb auf, wenn die Temperatur im Verstärker ansteigt. Schalten Sie den Verstärker in diesem Fall sofort aus, und überprüfen Sie den Installationsort des Verstärkers. (Siehe den Abschnitt "WARNUNG" auf Seite 2.) Falls das Problem dadurch nicht behoben werden kann, wenden Sie sich an Ihren Fachhändler.

Schutzanzeige (PROTECT)

- Diese Anzeige blinkt oder leuchtet rot, wenn ein Problem im Verstärker aufgetreten ist. Schalten Sie den Verstärker in diesem Fall sofort aus, und überprüfen Sie die Verdrahtung des Verstärkers. (Siehe den Abschnitt "WARNUNG" auf Seite 2.) Falls das Problem dadurch nicht behoben werden kann, wenden Sie sich an Ihren Fachhändler.

Technische Daten

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem Negativ

Leistungsaufnahme 44 A (bei gleich bleibendem Strom, 4 Ω)

Durchschnittliche Stromentnahme* 12 A (4 Ω für ein Kanal)

26 A (2 Ω für ein Kanal)

34 A (1 Ω für ein Kanal)

Sicherung 40 A × 4

Abmessungen 381 (B) × 65 (H) × 282 (T) mm

Gewicht 6,0 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 1000 W × 1 (4 Ω) / 2000 W × 1 (2 Ω) / 2400 W × 1 (1Ω)

Dauerleistung (14,4 V) 4 Ω, 20 Hz bis 240 Hz, ≤ 1,0 % THD, 500 W × 1

2, 50Hz, ≤ 1,0% THD, 1000W × 1

Verbraucher-Impedanz 4 Ω (1 Ω bis 8 Ω zulässig)

Frequenzgang 10 Hz bis 240 Hz (+0 dB, -3 dB)

Rauschabstand 80 dB (IEC-A-Netz)

Verzerrungen 0,3% (10 W / 4 Ω, 100 Hz)

Tiefpassfilter .... Trennfrequenz: 40 Hz bis 240 Hz

Trennkurve: -24 dB/oct.

Subsonic-Filter (HPF) ...... Frequenz: 20 Hz

Kurve: -24 dB/oct.

Bassverstärkung ...... Frequenz: 40 Hz bis 120 Hz

Pegel: 0 / 6 / 9 / 12 dB

Verstärkungsregelung ....RCA: 400 mV bis 6,5 V

Max. Eingangsstufe / Impedanz RCA: 6,5 V / 22 kΩ

Hinweis:

- Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

\*Durchschnittliche Stromentnahme

- Die durchschnittliche Stromentnahme entspricht fast der maximalen Stromentnahme dieses Gerätes, wenn ein Audiosignal eingegeben wird. Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere Leistungsverstärker berechnen wollen.

Technische gegevens 18

lik
