MODE D'EMPLOI RTT77 Ricatech

La lumière clignotante, avec le symbole en pointe de flèche dans un triangle équilatéral, a pour but d'avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil, assez puissante pour constituer un risque d'électrocution.

CAUTION

RRISSKK OOFF EELLEECCT DDOO NNOOTT OOPPE

ATTENTION : POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE PAS RETIRER LE COUVERCLE (OU LE DOS). NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR. CONFIEZ LES RÉVISIONS AU PERSONNEL DE SERVICE QUALIFIÉ.

Le point d'exclamation dans un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes d'opération et de maintenance (réparation) dans les textes accompagnant l'appareil.

«La ventilation ne doit pas être entravée.»

«Ne pas exposer à un ruissellement ou à un éclaboussement, et veiller à ce qu'aucun objet contenant un liquide, par exemple un vase, ne soit placé sur l'appareil.»

Caractéristiques techniques

FRÉQUENCE

ALIMENTATION

ANTENNE

CONSOMMATION TAILLE DES HAUT-PARLEURS OHM

CONSOMMATION TAILLE DES HAUT-PARLEURS

1. Lisez les instructions – Lisez toutes les instructions de sécurité et d'utilisation avant de vous servir de l'appareil.

2. Conservez les instructions – Conservez les instructions de sécurité et d'utilisation pour vous y référer ultérieurement.

3. Tenez compte des avertissements – Suivez tous les avertissements et instructions d'utilisation de l'appareil.

4. Suivez les instructions – Suivez toutes les instructions de fonctionnement et utilisation.

5. Eau et humidité – Cet appareil ne doit pas être utilisé à proximité de pointsd'eau, comme par exemple près de baignoires, lavabos, éviers ou lavoirs, sur surfaces mouillées ou près d'une piscine.

6. Chariots et supports – Utilisez cet appareil uniquement avec des chariots ou supports recommandés par le fabricant.

6A. Déplacez avec précaution l'ensemble chariot et appareil. Les arrêts rapides, l'excès de force ou les surfaces irrégulières peuvent renverser le chariot.

1. Support mural ou de plafond – Placez cet appareil uniquement sur les supports muraux ou de plafond recommandés par le fabricant.

2. Ventilation – Cet appareil doit être placé de façon à ne pas compromettre une bonne ventilation. Par exemple, il ne doit pas être placé sur un lit, un divan, tapis ou surface semblable, qui puisse bloquer les ouvertures de ventilation. Ne le placez pas non plus dans des placards, sur des étagères ou armoires, qui puissent empêcher l'air de circuler par les ouvertures de ventilation.

3. Chaleur – Cet appareil doit être situé loin de sources de chaleur, telles que radiateurs, chauffe-eaux, convecteurs ou autres appareils qui dégagent de la chaleur (y compris les amplificateurs).

4. Courant – Cet appareil doit être branché uniquement au courant décrit dans le mode d'emploi ou à celui décrit sur l'appareil lui-même.

5. Prise de terre ou polarisation – On doit prendre des précautions pour s'assurer que la prise de terre ou la polarisation de l'appareil ne soient pas perturbées.

6. Protection du câble électrique – Les câbles électriques doivent être correctement placés pour ne pas être piétinés ni aplatis avec des objets placés dessus ou contre ceux-ci. On doit prêter une attention tout spéciale à la partie du câble proche de la prise et au connecteur de l'appareil.

13.Nettoyage – Vous devez nettoyer cet appareil uniquement comme le recommande le fabricant.

1. Ce produit a été conçu pour être utilisé avec une antenne intégrée et ne doit être connecté à au cune autre antenne extérieure.

2. Périodes sans utilisation – Lorsque vous ne devez pas utiliser cet appareil pendant de longues périodes, débranchez-le de la prise de courant.

3. Entrée d'objets et de liquides – Evitez que des objets ou liquides ne tombent à travers les ouvertures du boîtier.

4. Dommages qui nécessitent réparation – Cet appareil doivent être apportés au service technique si :

A. Le câble électrique ou la fiche sont endommagés.

B. Des objets ou liquides sont tombés à l'intérieur de l'appareil.

C.L'appareil a été exposé à la pluie.

D.L'appareil ne fonctionne pas normalement ou montre un changement dans son fonctionnement.

E.L'appareil est tombé ou le boîtier est endommagé.

1. Réparations - L'usager ne doit pas tenter de réparer l'appareil au-delà de ce qui est décrit dans le présent manuel. Tout le reste doit être réalisé par un personnel d'entretien compétent.

EMPLACEMENT DES ÉLÉMENTS

VOYANT D'ALIMENTATION VOYANT FM.ST RICATECH® VOLUME ON/OFF MAX PHONO LINE IN FM ST FM ST TUNING AM FM.ST HAUT-PARLEUR BOUTON VOLUME ON/OFF SÉLECTEUR RADIO / PHONO/ ENTRÉE LIGNE SÉLECTEUR AM\FM\FM.ST PRISE CASQUE CADRAN GRADUÉ BOUTON DE RÉGLAGE HAUT-PARLEUR

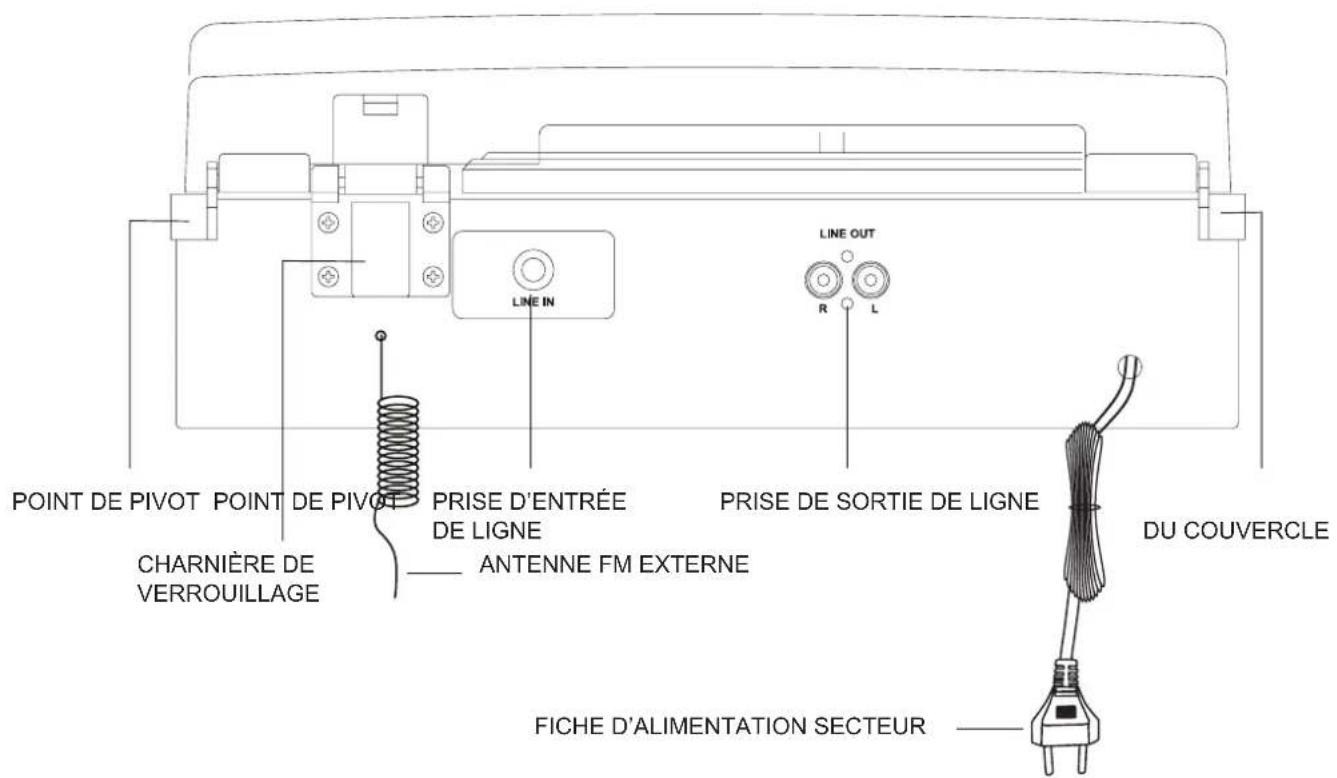

POINT DE PIVOT POINT DE PIVOT CHARNIÈRE DE VERROUILLAGE PRISE D'ENTRÉE DE LIGNE ANTENNE FM EXTERNE FICHE D'ALIMENTATION SECTEUR PRESE DE SORTIE DE LIGNE R L LINE IN LINE OUT DU COUVERCLE

EMPLACEMENT DES ÉLÉMENTS

SÉLECTEUR DE CONTRÔLE DE LA SUPPORT DU BRAS DE LECTURE BRAS DE LECTURE ADAPTATEUR POUR DISQUES 45 TOURS BROCHE PLATEAU DE LECTURE

Déballage

1 Retirez les matériaux d'emballage de l'appareil. Remarque: Conservez tous les matériaux d'emballage.
2 Retirez le sac en plastique recouvrant la radio.
3 Sortez l'adaptateur secteur du paquet.
4 Dénouez le câble de l'antenne à l'arrière de la radio.
5 Retirez l'emballage noir en-dessous du bras de lecture.
6 Retirez le couvercle de protection blanc de l'aiquille en tirant doucement vers l'avant de l'appareil.
7 Installez le couvercle supérieur sur l'appareil
8 Dénouez l'antenne FM et laissez-la pendre en ligne droite pour obtenir une réception FM optimale. Si vous rencontrez des problèmes pour ajuster une station FM, déplacez l'antenne FM externe pour accroître la qualité de la réception. Ne pas brancher l'antenne FM à une antenne extérieure

Source d'alimentation

1. Déroulez le cordon d'alimentation secteur à l'arrière de l'appareil et branchez-le à une prise électrique.
2. Branchez le cordon d'alimentation secteur dans une prise appropriée.

Installation du couvercle

1 Tournez la charnière de verrouillage du couvercle vers l'arrière de l'appareil.

2 Positionnez le couvercle au-dessus du plateau de lecture et appuyez le couvercle sur la charnière de verrouillage comme indiqué ci-dessous.

click

3 Pendant que vous poussez le couvercle pour le mettre en place, alignez la broche de pivot du couvercle avec les points de pivot du couvercle comme indiqué ci-dessous.

4 Appuyez à fond sur le couvercle jusqu'à ce que les broches de pivot s'enclenchent dans les points de pivot du couvercle et de la charnière de verrouillage.

Utilisation du plateau de lecture

Mettez l'appareil sous tension en basculant le bouton VOLUME ON/OFF situé sur le panneau avant sur la position ON.

1 Réglez le sélecteur de fonction sur le mode PHONO.
2 Réglez le sélecteur de contrôle de la vitesse sur la vitesse désirée (33 1/3, 45 ou 78 rpm). Placez votre disque sur le plateau de lecture.
3 Pour activer le plateau de lecture, déplacez doucement le bras de lecture vers le côté droit jusqu'à ce que vous entendiez un clic.
4 Déplacez à la main le bras de lecture sur le disque, à l'endroit où vous souhaitez faire démarrer la lecture. Ajustez le bouton VOLUME ON/OFF au niveau d'écoute de votre choix.
5 À la fin du disque, le bras de lecture s'arrête automatiquement. Vous devez alors replacer à la main le bras de lecture sur son support.

ACCESSOIRE FOURNI :

Adaptateur pour les disques 45 tours

Cette adaptateur vous permet de lire des disques 45 tours.

1 Placez l'adaptateur 45 tours sur la broche.
2 Placez en douceur votre disque 45 tours sur le plateau de lecture.
3 Suivez les étapes décrites dans la section sur l'utilisation du plateau de lecture.

Utilisation de la radio

1 Réglez le sélecteur de fonction sur le mode RADIO.
2 Réglez le sélecteur AM / FM / FM.ST sur la bande de votre choix.
3 Sélectionnez la station radio de votre choix en tournant le bouton de réglage.
4 Ajustez le bouton VOLUME ON/OFF au niveau de son de votre choix.

Antenne

Antenne: pour la réception FM, l'appareil est fourni avec une antenne filaire FM; déplacez le câble jusqu'à obtenir une bonne réception sans interférence. Pour la réception AM, l'appareil est fourni avec une antenne ferrite intégrée directionnelle. Pivotez-la pour trouver la position dans laquelle vous obtiendrez la meilleure réception. Ne pas brancher l'antenne FM externe à une antenne extérieure.

Sortie auxiliaire

1 Vous pouvez connecter votre radio à différentes sources à l'aide de la sortie auxiliaire.
2 Branchez un câble auxiliaire (non fourni) dans la prise de sortie de ligne.
3 Connectez l'autre extrémité du câble auxiliaire à l'entrée du dispositif de votre choix.
4 Reportez-vous au mode d'emploi du dispositif en question pour connaître l'utilisation correcte. RE MARQUE : La sortie auxiliaire est uniquement une sortie à niveau de signal passif et elle n'alimente pas les haut-parleurs.

Entrée auxiliaire

1 Vous pouvez connecter des dispositifs externes à votre appareil à l'aide de l'entrée auxiliaire.
2 Branchez le câble auxiliaire dans la prise d'entrée de ligne à l'arrière de votre appareil.
3 Réglez le sélecteur de fonction sur le mode d'entrée de ligne
4 Connectez l'autre extrémité du câble auxiliaire à la prise de sortie du dispositif externe de votre choix
5 Vérifiez le niveau de volume de dispositif externe.
6 Reportez-vous au mode d'emploi du dispositif externe pour savoir comment l'utiliser correctement.

Prise casque

Le son de tous les haut-parleurs est coupé

Utilisation de la prise casque

1 Connectez un casque audio à la prise casque
2 Ajustez le volume au niveau d'écoute de votre choix.
REMARQUE : Lorsque vous utilisez un casque, le son émit par les haut-parleurs de l'appareil est coupé.
REMARQUE : Aucun casque audio n'est fourni avec l'appareil.

Résolution des problèmes Il n'y a pas d'alimentation

1 Vérifiez que la radio est correctement branchée.
2 L'appareil n'est pas sous tension: Mettez l'appareil sous tension en basculant le bouton VOLUME ON/OFF à partir de la position OFF jusqu'au «clic».

Il n'y a pas de son

1 Vérifiez le niveau du volume en tournant le bouton VOLUME ON/OFF.
2 Veillez à ce qu'aucun casque audio ne soit branché à l'appareil.
3 Vérifiez la position du sélecteur de fonction.

Le plateau de lecture ne fonctionne pas

1 Veillez à ce que le sélecteur de fonction soit réglé sur phono.
2 Essayez de déplacer le bras de lecture vers la droite jusqu'à ce que vous entendiez un clic.
3 Veillez à ce que le couvercle de protection de l'aiguille soit retiré.

SERVICE CONSOMMATEUR

Vous pouvez contacter le service consommateur de Ricatech si vous avez une question ou un problème avec votre produit Ricatech. Vous pouvez nous contacter par téléphone ou par email.

Email

Pour une assistance par email, veuillez nous écrire à l'adresse [e-mail].

Assurez-vous de bien nous communiquer le numéro de modèle et le numéro de série du produit, vos nom et adresse ainsi qu'une description claire de votre problème ou votre question.

Téléphone

Pour contacter le service consommateur par téléphone,

composez le [phone]. Un membre de notre personnel se tiendra à votre service.

Pour toutes les procédures, rendez vous sur le site web de

Ricatech : www.ricatech.com
