GEBRUIKSAANWIJZING RTT77 Ricatech

Het symbool van de bliksemflits met pijlkop, in een gelijk zijdige driehoek, is bedoeld om de gebruiker attent te maken op de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die zo hoog kan zijn dat ze gevaar voor een elektrische schok betekent voor personen.

CAUTION

RRISSKK OOFF EELLEECCT DDOO NNOOTT OOPPE

OPGELET: OM HET GEVAAR VOOR EEN ELEKTRISCHE SCHOK TE VERMINDEREN, BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN AAN DE BINNENKANT. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDS- PERSONEEL.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker attent te maken op de aanwezigheid van een belangrijke instructie voor bediening en onderhoud (service) in de documentatie bij het apparaat.

"Ventilatie niet belemmeren."

“Niet blootstellen aan druipende of spattende vloeistoffen en geen voorwerpen met vloeistoffen, zoals vazen, op het apparaat plaatsen.”

Specifications

FREQUENTIE

VOEDINGSBRON

ANTENNE

STROOMVERBRUIK

SPEAKER AFMETING

SPEAKER OHM

SPEAKER WATT

UITGANGSVERMOGEN

VERVANGINGS NAALD

: FM 88 -108 MHz

AM 530 - 1600 KHz

: AC 230V - 50Hz

: Externe antenne voor FM

Ingebouwde ferrietstaaf voor AM

: 12W

: 2" x 3" Dynamisch type x 2

: 4 ohm

: 3-5W

: 1.2W x 2

: NP1

BELANGRIJKE VOORZORGSMAATREGELEN VOOR AUDIOPRODUCTEN LEES AANDACHTIG DE VOLGENDE BELANGRIJKE VOORZORGSMAATREGELEN DIE VAN TOEPASSING ZIJN OP UW APPARATUUR.

1. Instructies lezen - Alle veiligheids - en bedieningsinstructies moeten worden gelezen voordat het apparaat wordt gebruikt.

2. Instructies bewaren - De veiligheids- en bedieningsinstructies moeten worden bewaard voor raadpleging in de toekomst.

3. Aandacht besteden aan waarschuwingen - Alle waarschuwingen op het apparaat en in de bedieningsinstructies moeten in acht worden genomen.

4. Instructies opvolgen - Alle bedienings- en gebruiksinstructies moeten worden opgevolgd.

5. Water en vocht - Het apparaat mag niet worden gebruikt in de buurt van water, bijvoorbeeld nabij een badkuip, wasbak, gootsteen, wastobbe, in een vochtige kelder of nabij een zwembad en dergelijke.

6A. Karretjes en staanders - Het apparaat mag alleen worden gebruikt met een karretje of staander aanbevolen door de fabrikant.

6A. Een apparaat op een karretje moet voorzichtig worden verplaatst. Bruusk stoppen, overmatige kracht en oneffen oppervlakken kunnen het karretje met apparaat doen omkantelen.

1. Wand- of plafondbevestiging - Het apparaat mag aan een wand of plafond alleen worden bevestigd volgens de aanbevelingen van de fabrikant.

2. Ventilatie - De plaats en de stand van het apparaat mogen correcte ventilatie niet belemmeren. Het apparaat mag bijvoorbeeld niet op een bed, sofa, vloerkleed of dergelijk oppervlak worden geplaatst aangezien de ventilatieopeningen kunnen worden geblokkeerd; en evenmin in een ingebouwde installatie zoals een boekenrek of kast aangezien de luchtstroom door de ventilatieopeningen kan worden belemmerd.

3. Warmte - Het apparaat moet verwijderd zijn van warmtebronnen zoals radiators, warmteregisters, kachels of andere toestellen (inclusief versterkers) die warmte produceren.

4. Voedingsbronnen - Het apparaat mag alleen worden aangesloten op een voeding van het type beschreven in de bedieningsinstructies of aangegeven op het apparaat.

5. Aarding of polarisatie - Er moeten voorzorgsmaatregelen worden genomen zodat de middelen voor aarding of polarisatie van een apparaat niet worden belemmerd.

6. Voeding - Netsnoerbescherming – Netsnoeren moeten zodanig worden geleid dat de kans om erop te trappen of ze te knellen met voorwerpen die erop of ertegen staan minimaal is, met bijzondere aandacht voor netsnoeren aan stekkers en op de plaats waar ze het apparaat verlaten.

7. Reiniging - Het apparaat mag alleen worden gereinigd volgens de aanbevelingen van de fabrikant.

8. Dit product is ontworpen voor gebruik met de bevestigde antenne en mag niet worden aangesloten op andere externe antennes.

9. Perioden van niet gebruik - Het netsnoer van het apparaat moet uit het stopcontact worden getrokken wanneer het apparaat lange tijd niet wordt gebruikt.

10. Voorwerpen en vloeistoffen in het apparaat - U dient voorzichtig te zijn dan er geen voorwerpen vallen of vloeistoffen worden gemorst in de behuizing via openingen

11. Schade die onderhoud vereist - Het apparaat moet door gekwalificeerd onderhoudspersoneel worden onderhouden wanneer:

A. Het netsnoer van de stekker beschadigd is; of
B. Voorwerpen zijn gevallen of vloeistoffen zijn gemorst in het apparaat; of
C. Het apparaat werd blootgesteld aan regen; of
D. Het apparaat niet normaal lijkt te werken of de prestaties opvallend zijn gewijzigd; of
E. Het apparaat is gevallen, of de behuizing beschadigd is.

1. Onderhoud - De gebruiker mag niet proberen onderhoud van het apparaat uit te voeren behalve het onderhoud beschreven in de bedieningsinstructies. Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

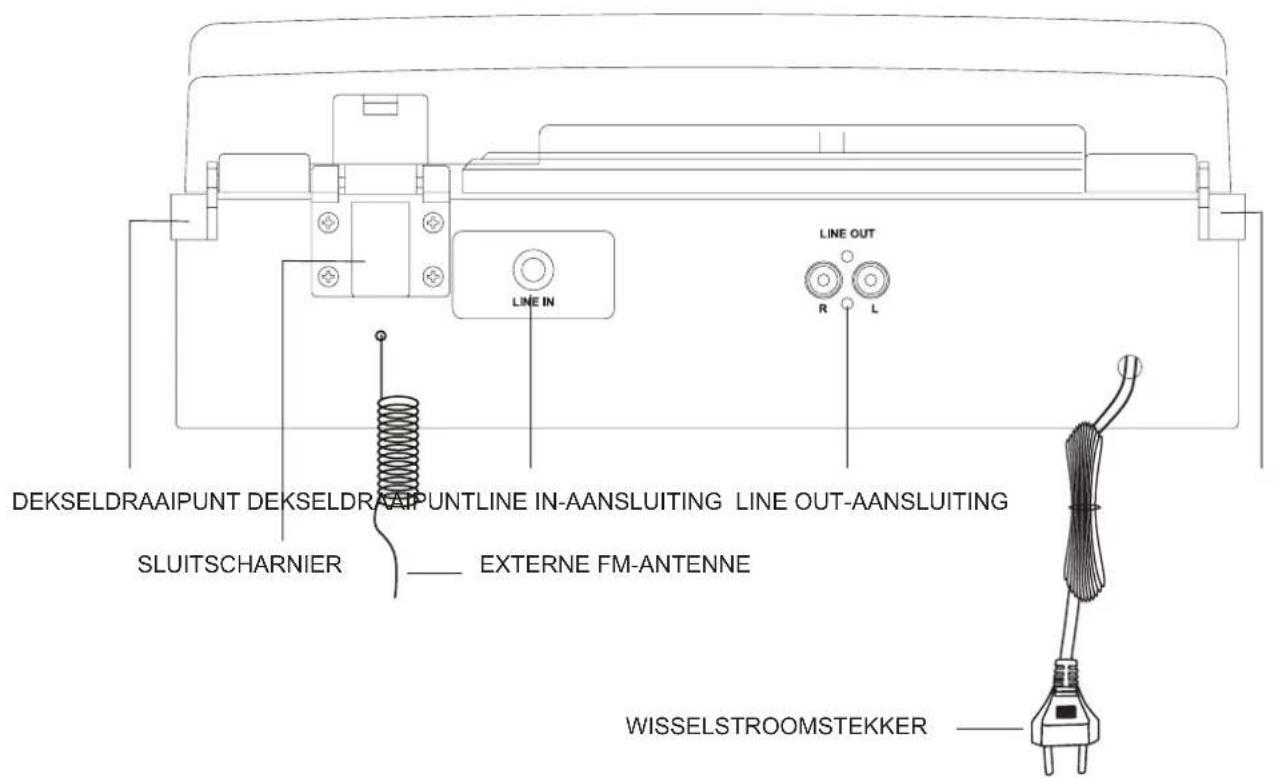

PLAATS VAN ONDERDELEN

VOEDINGSINDICATOR FM.ST-INDICATOR RICATECH® VOLUME ON/OFF MAX PHONO RADIO LINE IN TUNING FM ST FM ST AM FM ST LUIDSPREKER VOLUME AAN/UIT-KNOP RADIO/ PHONO/ LINE IN- SCHAKELAAR AM\FM\FM.ST-SCHAKELAAR OORTELEFOONAANSLUITING AFSTEM SCHAAL AFSTEM KNOP LUIDSPREKER

DEKSELDRAAIPUNT DEKSELDRAAIPUNTLINE IN-AANSLUITING LINE OUT-AANSLUITING SLUITSCHARNIER EXTERNE FM-ANTENNE WISSELSTROOMSTEKKER LINE IN R L LINE OUT

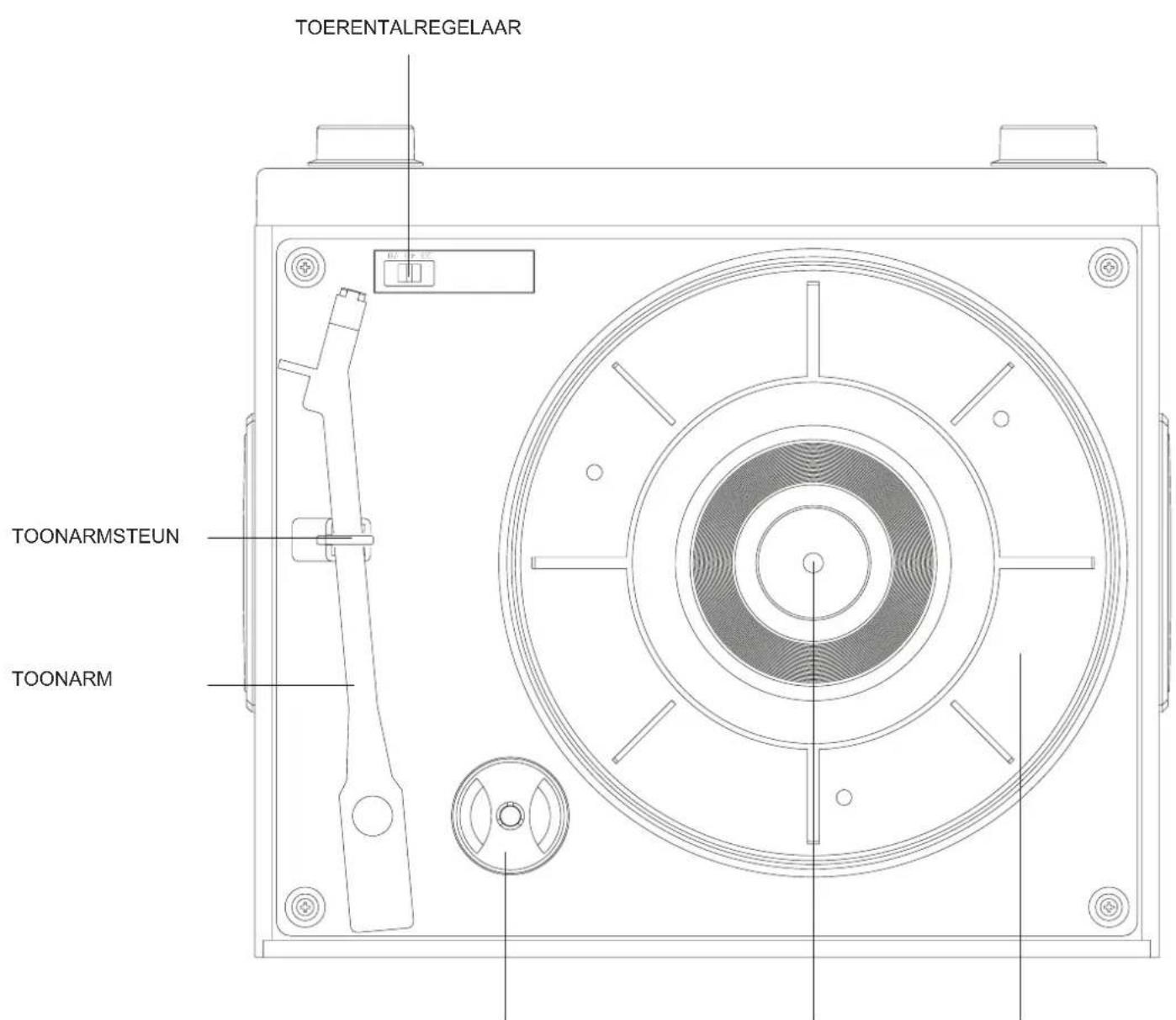

PLAATS VAN ONDERDELEN

TOERENTALREGELAAR TOONARMSTEUN TOONARM

ADAPTER VOOR 45-TOERENPLATEN SPIL DRAAITAFEL

Uitpakken

1 Verwijder het verpakkingsmateriaal van het apparaat. Opmerking: Bewaar al het verpakkingsmateriaal.
2 Neem de radio uit de plastic zak.
3 Neem de wisselstroomadapter uit de verpakking.
4 Maak de antennedraad op de achterzijde van de radio los.
5 Verwijder de zwarte tie-wrap onder de toonarm.
6 Verwijder de witte naaldbescherming door ze voorzichtig naar de voorzijde van het apparaat te trekken.
7 Plaats het bovendeksel op het apparaat
8 Maak de FM-antenne los en laat ze neerhangen in een rechte lijn voor optimale FM-ontvangst. Als u moeilijk kunt afstemmen op een FM-zender, verplaatst u de externe FM-antenne voor een betere ontvangst. Sluit de FM-antenne niet aan op een buitenantenne

Voedingsbron

1. Wikkel het WISSELSTROOMSNOER op de achterzijde van het apparaat af en sluit het aan op een stopcontact.

Het deksel aanbrengen

1 Klap het DEKSELSLUITSCHARNIER naar de achterzijde van het apparaat.

2 Plaats het DEKSEL boven de draaitafel en druk het deksel op het SLUITSCHARNIER zoals hieronder getoond.

click

3 Lijn bij het aanbrengen van het deksel de DRAAIPENNEN op het DEKSEL uit met de DEKSELDRAAIPUNTEN zoals hieronder getoond.

4 Druk het DEKSEL volledig in tot de DRAAIPENNEN in de DEKSELDRAAIPUNTEN klikken en het SLUITSCHARNIER op zijn plaats vastklikt.

Bediening van de draaitafel

Schakel het apparaat in door de VOLUME AAN/UIT-KNOP op het voorpaneel naar de stand AAN te draaien

1 Zet de FUNCTIESCHAKELAAR op PHONO-modus.
2 Zet de TOERENTALREGELAAR op het gewenste toerental (33 1/3, 45 of 78 toeren). Leg uw plaat op de draaitafel.
3 Beweeg de TOONARM lichtjes naar rechts tot u een "klikgeluid" hoort om de draaitafel te activeren.
4 Breng de TOONARM handmatig op de plaat op het punt waar u het afspelen van de plaat wilt starten. Stel de VOLUME AAN/UIT-KNOP in op het gewenste luisterniveau.
5 Aan het einde van de plaat stopt de TOONARM automatisch. U moet de TOONARM handmatig terugplaatsen in de armsteun.

MEEGELEVERD ACCESSOIRE :

Adapter voor 45-toerenplaten

Deze adapter maakt het mogelijk 45-toerenplaten af te spelen.

1 Plaats de 45-toerenadapter op de spil.
2 Leg uw 45-toerenplaat voorzichtig op de draaitafel.
3 Volg de stappen onder bediening van de draaitafel voor uw plaat.

Bediening van de radio

1 Zet de FUNCTIESCHAKELAAR op RADIO-modus.
2 Zet de AM / FM / FM.ST-SCHAKELAAR op de gewenste golfband.
3 Selecteer de gewenste radiozender door aan de AFSTEMKNOP te draaien.
4 Stel de VOLUME AAN/UIT-KNOP in op het gewenste geluidsniveau.

Antenne

Antenne: voor FM-ontvangst is het apparaat uitgerust met een FM-DRAADANTENNE, verplaats de draad tot de ontvangst zuiver en zonder storingen is. Voor AM-ontvangst is het apparaat uitgerust met een ingebouwde ferrietstaaf-richtingsantenne. Draai het toestel om de positie met optimale ontvangst te vinden. Sluit de EXTERNE FM-ANTENNE niet aan op een buitenantenne.

Hulpuitgang

1 U kunt uw radio aansluiten op verschillende bronnen via de hulpuitgang.
2 Sluit hulpkabels (niet meegeleverd) aan op de LINE OUT-AANSLUITING.
3 Sluit het andere uiteinde van de hulpkabels aan op de ingang op de gewenste component.
4 Zie de gebruikershandleiding bij de component voor correcte bediening.
OPMERKING: De hulpuitgang is slechts een uitgang met passief signaalniveau en voedt geen luidsprekers.

Hulpingang

1 U kunt externe componenten aansluiten op uw apparaat via de hulpingang.
2 Sluit een hulpkabel aan op de LINE IN-AANSLUITING op de achterzijde van uw apparaat.
3 Zet de FUNCTIESCHAKELAAR op LINE IN-modus
4 Sluit het andere uiteinde van de hulpkabel aan op de uitgangsaansluiting op de gewenste component
5 Controleer het volumeniveau van de externe component.
6 Zie de gebruikershandleiding voor correcte bediening van de externe component.

Headphone jack

De hoofdtelefoonaansluiting gebruiken

1 Sluit een hoofdtelefoon aan op de hoofdtelefoonaansluiting
2 Stel het volume in op het gewenste luisterniveau.
OPMERKING: wanneer u een hoofdtelefoon gebruikt,
wordt het geluid naar de luidsprekers van het apparaat onderbroken.
OPMERKING: hoofdtelefoon niet meegeleverd met het apparaat.
The sound from all speakers is cut off

Problemen oplossen

Er is geen stroomtoevoer

1 Controleer of de stekker van de radio correct is aangesloten.
2 Het apparaat is niet ingeschakeld: draai de VOLUME AAN/UIT-KNOP vanaf de stand UIT voorbij de "klik" om het apparaat in te schakelen.

Er is geen geluid

1 Controleer het volumeniveau door aan de VOLUME AAN/UIT-KNOP te draaien.
2 Controleer of er geen hoofdtelefoon is aangesloten op het apparaat.
3 Controleer de stand van de FUNCTIESCHAKELAAR.

Draaitafel werkt niet

1 Controleer of de FUNCTIESCHAKELAAR op phono staat.
2 Beweeg de toonarm naar rechts tot u een klik hoort.
3 Controleer of de naaldbescherming verwijderd is.

KLANTENONDERSTEUNING

U kunt contact opnemen met Ricatech klantenservice als u een vraag of een probleem heeft met uw Ricatech product. U kunt contact met ons opnemen per telefoon en e-mail.

E-mail

Voor klantenondersteuning per e-mail, gelieve een e-mail te sturen naar [e-mail]. Zorg ervoor dat u het modelnummer en het serienummer van het product vermeldt, onder vermelding van uw naam & adres en een duidelijke omschrijving van uw vraag of probleem.

Telefoon

Voor telefonische klantenondersteuning belt u naar

[phone]. Een van onze servicemedewerkers zal u dan te woord staan. Voor de volledige procedure kunt u terecht op de website van Ricatech: www.ricatech.com
