BEDIENUNGSANLEITUNG RTT77 Ricatech

OHM DES HAUT-PARLEUR

PUISSANCE DE SORTIE

TENSION DES HAUT-PARLEURS

AIGUILLE DE REMPLACEMENT

: FM 88 -108 MHz

AM 530 - 1600 KHz

: AC 230V - 50Hz

UM FEUER ODER STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DIESES GERÄT NIE REGEN ODER FEUCHTIGKEIT AUS. ENTFERNEN SIE NICHT DIE ABDECKUNG. DIE KONTROLLLEUCHTEN SIND VERLÖTET. IM GERÄT BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM KUNDENDIENST PERSONAL.

Das Symbol eines Blitzes mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf die im Gehäuse des Produkts vorhandene, nicht isolierte "gefährliche Spannung" hinweisen, welche so stark sein kann, dass sie eine Gefahr für Personen darstellt.

CAUTION

RRISSKK OOFF EELLEECCT DDOO NNOOTT OOPPE

VORSICHT: UM DAS RISIKO EINES STROMSCHLAGS ZU VERMEIDEN, ENTFERNEN SIE NICHT DIE ABDECK-UNG (ODER DIE RÜCKVERKLEIDUNG). IM GERÄT BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM KUNDEN DIENSTPERSONAL.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von wichtigen Betriebs- und Wartungshinweisen in der dem Gerät beiliegenden Unterlagen aufmerksam machen.

“Die Belüftung darf nicht behindert werden”. „Halten Sie das Gerät von tropfenden oder spritzenden Dingen fern und achten Sie darauf, dass keine Gegenstände, die mit Flüssigkeiten gefüllt sind, wie z.B. Vasen, auf dem Gerät platziert werden.“

Spezifikation

FREQUENZ

STROMQUELLE

ANTENNE

STROMVERBRAUCH

LAUTSPRECHERGRÖSSE

LAUTSPRECHER-WIDERSTAND

LAUTSPRECHERLEISTUNG

AUSGANGSLEISTUNG

ERSATZNADEL

: FM 88 -108 MHz

AM 530 - 1600 KHz

: AC 230V - 50Hz

: Externe Antenne für UKW integrierte Ferritstange für MW

: 12W

: 2" x 3" Dynamischer Typ x 2

: 4 ohm

: 3-5W

: 1.2W x 2

: NP1

WICHTIGE SICHERHEITSHINWEISE FÜR AUDIOGERÄTE BITTE LESEN SIE SORGFÄLTIG DIE FOLGENDEN WICHTIGEN SICHERHEITSHINWEISE, DIE FÜR IHRE GERÄTE GELTEN.

1 Lesen Sie die Anleitungen - Alle Sicherheits- und Bedienungsanleitungen sollten gelesen werden, bevor das Gerät betrieben wird.

2 Bewahren Sie die Anleitungen auf - Die Sicherheits- und Bedienungsanleitungen sollten für zukünftige Fragen aufbewahrt werden.

3 Beachten Sie die Warnungen - Alle Warnhinweise auf dem Gerät und in der Bedienungsanleitung sollten beachtet werden.

4 Befolgen Sie die Anweisungen - Alle Bedienungs- und Gebrauchsanleitungen sollten befolgt werden.

5 Wasser und Feuchtigkeit - Das Gerät sollte nicht in der Nähe von Wasser verwendet werden- wie z.B. in der Nähe einer Badewanne, Wasch- und Spülbecken, Waschmaschine, in einem feuchten Keller oder in der Nähe eines Schwimmbad und dergleichen.

6 Wagen und Gestelle - Das Gerät sollten nur mit einem Wagen oder Gestell benutzt werden, die vom Hersteller empfohlen werden.

6A Ein Gerät auf einem Wagen sollte mit Vorsicht bewegt werden. Schnelles Anhalten, übermäßige Krafteinwirkung und unebene Oberflächen können zum Umkippen des Geräts und dem Wagen führen.

7 Wand-oder Deckenmontage - Das Gerät sollte an einer Wand oder Decke nur so montiert werden, wie vom Hersteller empfohlen.

8 Belüftung - Das Gerät muss so aufgestellt werden, dass der Standort oder die Position nicht die einwandfreie Belüftung verhindert. Zum Beispiel sollte das Gerät nicht auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche, die die Lüftungsöffnungen blockieren könnte, platziert oder in eine fest eingebaute Vorrichtung, z.B. einem Bücherregal oder Schrank, wo der Luftstrom durch die Lüftungsöffnungen behindert werden könnten, gestellt werden.

9 Wärme - Das Gerät sollte von Wärmequellen, wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, entfernt liegen.

10 Stromquellen - Das Gerät sollte nur an eine solche Stromversorgung angeschlossen werden, wie sie in der Bedienungsanleitung beschrieben oder auf dem Gerät markiert ist.

11 Erdung oder Polarisation - Vorsichtsmaßnahmen sollten ergriffen werden, damit die Erdung oder Polarisation eines Geräts nicht behindert wird.

12 Strom - Kabelschutz - Stromkabel sollten so gelegt werden, dass man nicht auf sie tritt oder sie von Gegenständen, die auf ihnen abgestellt sind, zusammengedrückt werden. Besonderes Augenmerk gilt den Kabelstücken an der Steckdose und am Gerät selbst.

13 Reinigung - Das Gerät sollte nur wie vom Hersteller empfohlen gereinigt werden.

14 Dieses Produkt ist für den Gebrauch mit der beigefügten Antenne konzipiert und sollten nicht an externe Antennen angeschlossen werden.

15 Nicht-Verwendungs - Perioden – Das Netzkabel des Geräts sollte aus der Steckdose gezogen werden, wenn das Gerät für eine längere Zeit ungenutzt bleibt.

16 Eindringen von Gegenständen oder Flüssigkeiten - Achten Sie darauf, dass keine Gegenstände und keine Flüssigkeiten durch die Öffnungen des Geräts in das Gerät gelangen.

17 Schäden die Reparatur erfordern - Das Gerät sollte von qualifiziertem Fachpersonal gewartet werden, wenn:

A. Das Netzkabel des Steckers beschädigt wurde; oder
B. Gegenstände oder Flüssigkeiten in das Geräteinnere gelangt sind; oder
C. Das Gerät Regen ausgesetzt wurde: oder
D. Das Gerät scheinbar nicht ordnungsgemäß funktioniert oder sich in seiner Leistung deutlich verändert hat; oder
E. Das Gerät fallengelassen wurde oder das Gehäuse beschädigt wurde.

18 Wartung - Der Benutzer sollte nicht versuchen, das Gerät, über die in den Bedienungsanleitungen beschriebenen Hinweise hinaus, zu warten. Jede weitere Wartung sollte von qualifiziertem Fachpersonal durchgeführt werden.

ÜBERSICHT DER BEDIENUNGSELEMENTE

POWER-ANZEIGE UKW.ST-ANZEIGE RICATECH® TUNING VOLUME ON/OFF MAX PHONO RADIO/ LINE IN FM ST FM ST AM 530 600 700 800 1206 1400 1600 800 LAUTSPRECHER LAUTSPRECHER LAUTSTÄRKE AN/AUS-REGLER RADIO/ PHONO/ LINE- IN-SCHALTER MW\UKW\UKW.ST-SCHALTER KOPFHÖRERBUCHSE EINSTELLSKALA EINSTELLKNOPF

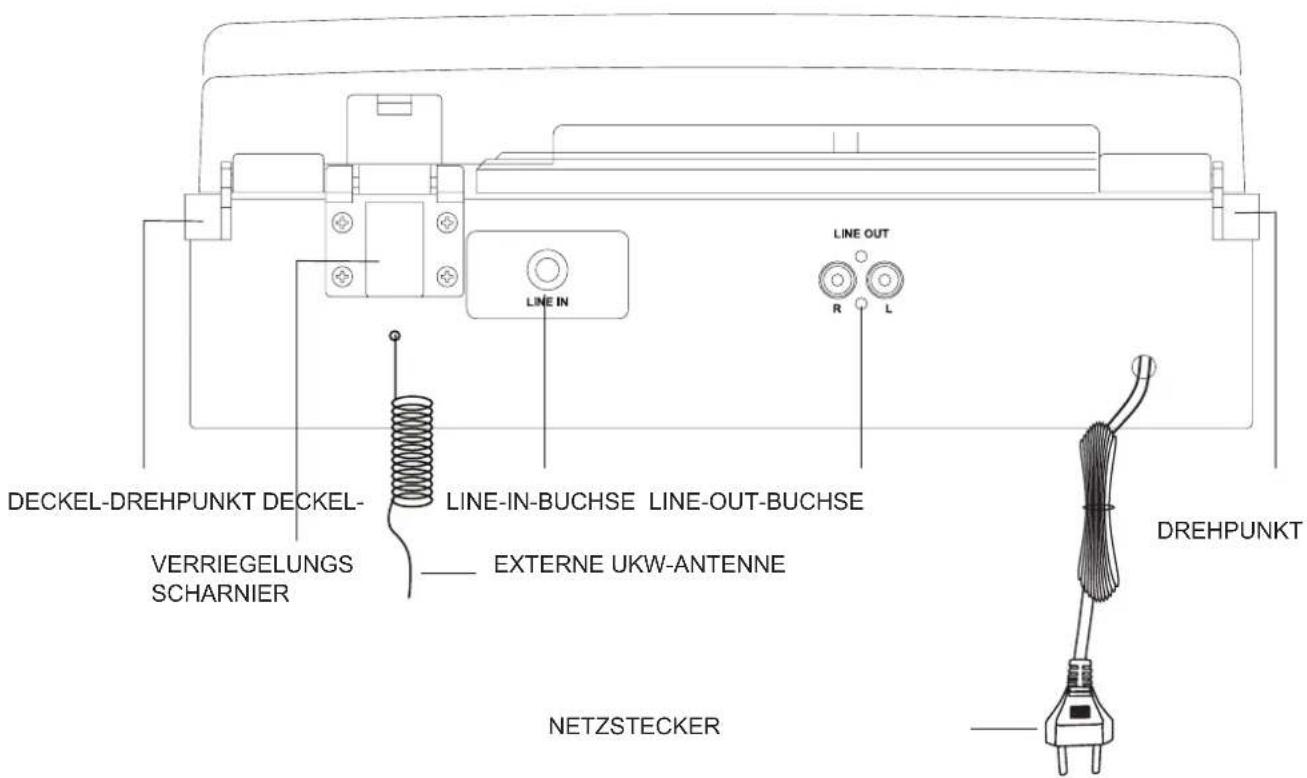

DECKEL-DREHPUNKT DECKEL- VERRIEGELUNGS SCHARNIER LINE-IN-BUCHSE LINE-OUT-BUCHSE EXTERNE UKW-ANTENNE NETZSTECKER DREHPUNKT LINE OUT R L

ÜBERSICHT DER BEDIENUNGSELEMENTE

DREHZAHLREGLER-SCHALTER TONARMABLAGE TONARM ADAPTER FÜR SCHALLPLATTEN MIT 45 U/MIN SPINDEL PLATTENTELLER

Auspacken

1. Entfernen Sie die Verpackung des Geräts. Hinweis: Bewahren Sie alle Verpackungsmaterialien auf.
2. Entfernen Sie die Plastikhülle, die das Radio bedeckt.
3. Entfernen Sie die Verpackung des Netzteils.

4. Lösen Sie den Antennendraht auf der Rückseite des Radios.
   5 .Entfernen Sie den schwarzen Kabelbinder unter dem Tonarm.

5. Entfernen Sie den weißen Nadelschutz, indem Sie ihn vorsichtig Richtung Vorderseite des Geräts ziehen.

6. Installieren Sie den oberen Deckel auf das Gerät

7. Lösen Sie die UKW-Antenne und lassen Sie sie gerade nach unten hängen, um optimalen UKW-Empfang zu erzielen. Wenn Sie Probleme beim Einstellen eines UKW-Senders haben, verschieben Sie die externe UKW-Antenne für den besten Empfang. Schließen Sie die UKW-Antenne nicht an die externe Antenne an

Stromquelle

1. Rollen Sie das NETZKABEL an der Rückseite des Geräts ab und stecken Sie es in eine Steckdose.
2. Stecken Sie das Netzkabel in eine passende Steckdose.

1 Klappen Sie das DECKEL-VERRIEGELUNGSSCHARNIER in Richtung der Rückseite des Geräts.

click

2 Positionieren Sie den DECKEL über den Plattenteller und drücken Sie den Deckel auf das VERRIEGELUNGSSCHARNIER, so wie unten abgebildet.

3 Während Sie den Deckel platzieren, richten Sie die DREHBOLZEN auf dem DECKEL mit den DECKEL-DREHPUNKTEN aus, so wie unten abgebildet.

4 Drücken Sie den DECKEL so tief hinein, bis die DREHBOLZEN in die DECKEL DREHPUNKTE einrasten und das VERRIEGELUNGSSCHARNIER ebenfalls einrastet.

Plattenspielerbetrieb

Schalten Sie das Gerät durch Drehen des LAUTSTÄRKE AN/AUS-REGLERS, welcher sich auf der vorderen Bedienplatte befindet, in die AN-Position an.

1. Stellen Sie den FUNKTIONSSCHALTER auf den PHONO-Modus.
2. Setzen Sie den DREHZAHLREGLER-SCHALTER auf die gewünschte Geschwindigkeit (33 1/3, 45 oder 78 Umdrehungen pro Minute). Platzieren Sie Ihre Schallplatte auf dem Plattenteller.
3. Bewegen Sie den TONARM etwas zur rechten Seite, bis Sie ein Klicken zur Aktivierung des plattentellers hören.
4. Bewegen Sie den TONARM mit der Hand über die Schallplatte, bis zu dem Punkt, an dem Sie die Schallplatte starten möchten. Stellen Sie den LAUTSTÄRKE AN/AUS-REGLER auf Ihren gewünschten Lautstärkepegel ein.
5. Am Ende der Schallplatte wird der TONARM automatisch gestoppt. Sie müssen den TONARM mit der Hand zur Tonarmablage zurücksetzen.

MITGELIEFERTES ZUBEHÖR :

Adapter für Schallplatten mit 45 Umdrehungen pro Minute

Dieser Adapter ermöglicht Ihnen, Schallplatten mit 45 U/min abzuspielen.

1. Platzieren Sie den 45 U/min-Adapter über der Spindel.
2. Legen Sie Ihre 45 U/min-Schallplatte vorsichtig auf den Plattenteller.
3. Folgen Sie den Schritten unter Plattenspieler-Betrieb.

1 Stellen Sie den FUNKTIONSSCHALTER auf RADIO-Modus.
2 Stellen Sie den MW/UWW/UKW.ST-SCHALTER auf das gewünschte Band.
3 Wählen Sie die gewünschte Radiostation durch Drehen des EINSTELLKNOPFES.
4 Stellen Sie den LAUTSTÄRKE AN/AUS-REGLER auf Ihren gewünschten Lautstärkepegel ein.

Antenne

Antenne: Für den UKW-Empfang ist das Gerät mit einer UKW-DRAHTANTENNE ausgestattet. Bewegen Sie den Draht, bis der Empfang klar und ohne Störungen ist. Für den MW Empfang ist das Gerät mit einer eingebauten Richtungs-Ferritantenne ausgestattet. Drehen Sie das Gerät, um die Position zu finden, in der der beste Empfang zu erreichen ist. Schließen Sie die EXTERNE UKW-ANTENNE nicht an Außenantennen an.

AUX-Ausgang

1 Sie können Ihr Radio mit verschiedenen Quellen verbinden, indem Sie den AUX-Ausgang verwenden.
2 Stecken Sie die AUX-Kabel (nicht mitgeliefert) in die LINE-OUT-BUCHSE.
3 Stecken Sie die anderen Enden der AUX-Kabel in die Eingangsbuchse Ihrer gewünschten Komponente.
4 Schauen Sie in das Benutzerhandbuch der Komponente, um einen korrekten Betrieb zu gewährleisten.
HINWEIS : Der AUX-Ausgang ist ein passiver Signalpegelausgang und kann die Lautsprecher nicht mit Strom versorgen.

AUX-Eingang

1 Sie können Ihr Radio mit externen Komponenten verbinden, indem Sie den AUX-Eingang verwenden.
2 Stecken Sie das AUX-Kabel in die LINE-IN-BUCHSE auf der Rückseite des Geräts.
3 Stellen Sie den FUNKTIONSSCHALTER auf den LINE-IN-Modus
4 Stecken Sie das andere Ende des AUX-Kabels in die Ausgangsbuchse Ihrer gewünschten externen Komponente.
5 Überprüfen Sie die Lautstärke der externen Komponente.
6 Schauen Sie in das Benutzerhandbuch der externen Komponente um einen korrekten Betrieb zu gewährleisten.

Kopfhörerbuchse

Kopfhörer-Betrieb

Der Ton aller Lautsprecher wird abgeschaltet.

1 Schließen Sie die Kopfhörer an die Kopfhörerbuchse an
2 Stellen Sie die Lautstärke auf Ihren gewünschten Hörpegel ein.
HINWEIS : Bei Verwendung der Kopfhörer wird der Ton zu den Lautsprechern des Gerätes abgeschaltet.
HINWEIS : Kopfhörer werden nicht mitgeliefert.

Fehlersuche

Es gibt keine Stromzufuhr

1 Vergewissern Sie sich, dass das Netzkabel richtig eingesteckt ist.
2 Das Gerät ist nicht eingeschaltet: Schalten Sie das Gerät durch Drehen des LAUTSTÄRKE AN/AUS-REGLERS von der AUS in die AN-Position.

Es gibt keinen Ton

1 Überprüfen Sie die Lautstärke durch Drehen des LAUTSTÄRKE AN/AUS-REGLERS.
2 Vergewissern Sie sich, dass keine Kopfhörer an das Gerät angeschlossen sind.
3 Prüfen Sie die Position des FUNKTIONSSCHALTERS.

Plattenspieler funktioniert nicht

1 Vergewissern Sie sich, dass der FUNKTIONSSCHALTER auf Phono gestellt ist.
2 Versuchen Sie den Tonarm nach rechts zu bewegen, bis Sie ein Klicken hören.
3 Vergewissern Sie sich, dass die schützende Nadelabdeckung entfernt ist.

KUNDENBETREUUNG

Sollten Sie eine Frage haben oder ein Problem mit Ihrem Ricatech-Produkt auftauchen, können Sie den Ricatech-Kundenservice kontaktieren. Sie können uns per Telefon und E-Mail erreichen.

E-Mail

Senden Sie uns für die Kundenbetreuung per E-Mail bitte eine E-Mail an [e-mail]. Achten Sie bitte darauf, dass Sie Ihre Modellnummer und die Seriennummer des Produkts angeben, teilen Sie uns außerdem Ihren Namen & Ihre Adresse mit und beschreiben Sie Ihre Frage oder problem deutlich.

Telefon

Für Kundenbetreuung per Telefon wählen Sie bitte

[phone]. Ein Mitarbeiter aus unserem Serviceteam wird Ihnen gern behilflich sein.

Besuchen Sie für ein vollständiges Verfahren die Webseite von Ricatech unter: www.ricatech.com
