GEBRUIKSAANWIJZING RTT88 Ricatech

Het symbool van de bliksemflits met pijlkop, in een gelijk zijdige driehoek, is bedoeld om de gebruiker attent te maken op de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die zo hoog kan zijn dat ze gevaar voor een elektrische schok betekent voor personen.

CAUTION

RRISSKK OOFF EELLEECCT DDOO NNOOTT OOPPE

OPGELET: OM HET GEVAAR VOOR EEN ELEKTRISCHE SCHOK TE VERMINDEREN, BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN AAN DE BINNENKANT. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDS- PERSONEEL.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker attent te maken op de aanwezigheid van een belangrijke instructie voor bediening en onderhoud (service) in de documentatie bij het apparaat.

"Ventilatie niet belemmeren."

“Niet blootstellen aan druipende of spattende vloeistoffen en geen voorwerpen met vloeistoffen, zoals vazen, op het apparaat plaatsen.”

Specification

FREQUENTIE

: FM 88 -108 MHz

AM 530 - 1600 KHz

USB Port 2.0

: Full Speed 512MB - 4GB (Support FAT16, FAT32)

VOEDINGSBRON

: AC230V/50Hz

ANTENNE

: Externe antenne voor FM

Ingebouwde ferrietstaaf voor AM

STROOMVERBRUIK

: 15W

AFMETINGEN LUIDSPREKER

: 2" x 3", dynamisch type x 2

OHM LUIDSPREKER

: 4 ohm

WATTAGE

: 3-5W

UITGANGSVERMOGEN

: 1.2W x 2

*SPECIFICATIES EN UITERLIJK KUNNEN WORDEN GEWIJZIGD ZONDER KENNISGEVING.

BELANGRIJKE VOORZORGSMAATREGELEN VOOR AUDIOPRODUCTEN LEES AANDACHTIG DE VOLGENDE BELANGRIJKE VOORZORGSMAATREGELEN DIE VAN TOEPASSING ZIJN OP UW APPARATUUR.

1. Instructies lezen - Alle veiligheids - en bedieningsinstructies moeten worden gelezen voordat het apparaat wordt gebruikt.

2. Instructies bewaren - De veiligheids- en bedieningsinstructies moeten worden bewaard voor raadpleging in de toekomst.

3. Aandacht besteden aan waarschuwingen - Alle waarschuwingen op het apparaat en in de bedieningsinstructies moeten in acht worden genomen.

4. Instructies opvolgen - Alle bedienings- en gebruiksinstructies moeten worden opgevolgd.

5. Water en vocht - Het apparaat mag niet worden gebruikt in de buurt van water, bijvoorbeeld nabij een badkuip, wasbak, gootsteen, wastobbe, in een vochtige kelder of nabij een zwembad en dergelijke.

6A. Karretjes en staanders - Het apparaat mag alleen worden gebruikt met een karretje of staander aanbevolen door de fabrikant.

6A. Een apparaat op een karretje moet voorzichtig worden verplaatst. Bruusk stoppen, overmatige kracht en oneffen oppervlakken kunnen het karretje met apparaat doen omkantelen.

1. Wand- of plafondbevestiging - Het apparaat mag aan een wand of plafond alleen worden bevestigd volgens de aanbevelingen van de fabrikant.

2. Ventilatie - De plaats en de stand van het apparaat mogen correcte ventilatie niet belemmeren. Het apparaat mag bijvoorbeeld niet op een bed, sofa, vloerkleed of dergelijk oppervlak worden geplaatst aangezien de ventilatieopeningen kunnen worden geblokkeerd; en evenmin in een ingebouwde installatie zoals een boekenrek of kast aangezien de luchtstroom door de ventilatieopeningen kan worden belemmerd.

3. Warmte - Het apparaat moet verwijderd zijn van warmtebronnen zoals radiators, warmteregisters, kachels of andere toestellen (inclusief versterkers) die warmte produceren.

4. Voedingsbronnen - Het apparaat mag alleen worden aangesloten op een voeding van het type beschreven in de bedieningsinstructies of aangegeven op het apparaat.

5. Aarding of polarisatie - Er moeten voorzorgsmaatregelen worden genomen zodat de middelen voor aarding of polarisatie van een apparaat niet worden belemmerd.

6. Voeding - Netsnoerbescherming – Netsnoeren moeten zodanig worden geleid dat de kans om erop te trappen of ze te knellen met voorwerpen die erop of ertegen staan minimaal is, met bijzondere aandacht voor netsnoeren aan stekkers en op de plaats waar ze het apparaat verlaten.

7. Reiniging - Het apparaat mag alleen worden gereinigd volgens de aanbevelingen van de fabrikant.

8. Dit product is ontworpen voor gebruik met de bevestigde antenne en mag niet worden aangesloten op andere externe antennes.

9. Perioden van niet gebruik - Het netsnoer van het apparaat moet uit het stopcontact worden getrokken wanneer het apparaat lange tijd niet wordt gebruikt.

10. Voorwerpen en vloeistoffen in het apparaat - U dient voorzichtig te zijn dan er geen voorwerpen vallen of vloeistoffen worden gemorst in de behuizing via openingen

11. Schade die onderhoud vereist - Het apparaat moet door gekwalificeerd onderhoudspersoneel worden onderhouden wanneer:

A. Het netsnoer van de stekker beschadigd is; of
B. Voorwerpen zijn gevallen of vloeistoffen zijn gemorst in het apparaat; of
C. Het apparaat werd blootgesteld aan regen; of
D. Het apparaat niet normaal lijkt te werken of de prestaties opvallend zijn gewijzigd; of
E. Het apparaat is gevallen, of de behuizing beschadigd is.

1. Onderhoud - De gebruiker mag niet proberen onderhoud van het apparaat uit te voeren behalve het onderhoud beschreven in de bedieningsinstructies. Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

PLAATS VAN ONDERDELEN

VOORUITSPOELEN LCD-SCHERM FM.ST-INDICATOR TERUGSPOELEN OPNEMEN/WISSEN PROGRAMMEREN X-BASS AAN/UIT VOEDINGS INDICATOR AFSPELEN / PAUZE SD/USB HERHALEN VOLUME ON/OFF MAX RICECTECH® SD/USB PROGRAM REPEAT TUNING LUIDSPREKER LUIDSPREKER VOLUME AAN/ UIT-KNOP RADIO/SD/ ENSO PRONO- SCHAKE- LAAR AM/FM/AF STEMSCHAAL USB POORT AM/FM/ SCHAKELAAR AFSTEMKNOP OORTELEFOON AANSLUITING SD KAART AANSLUITING

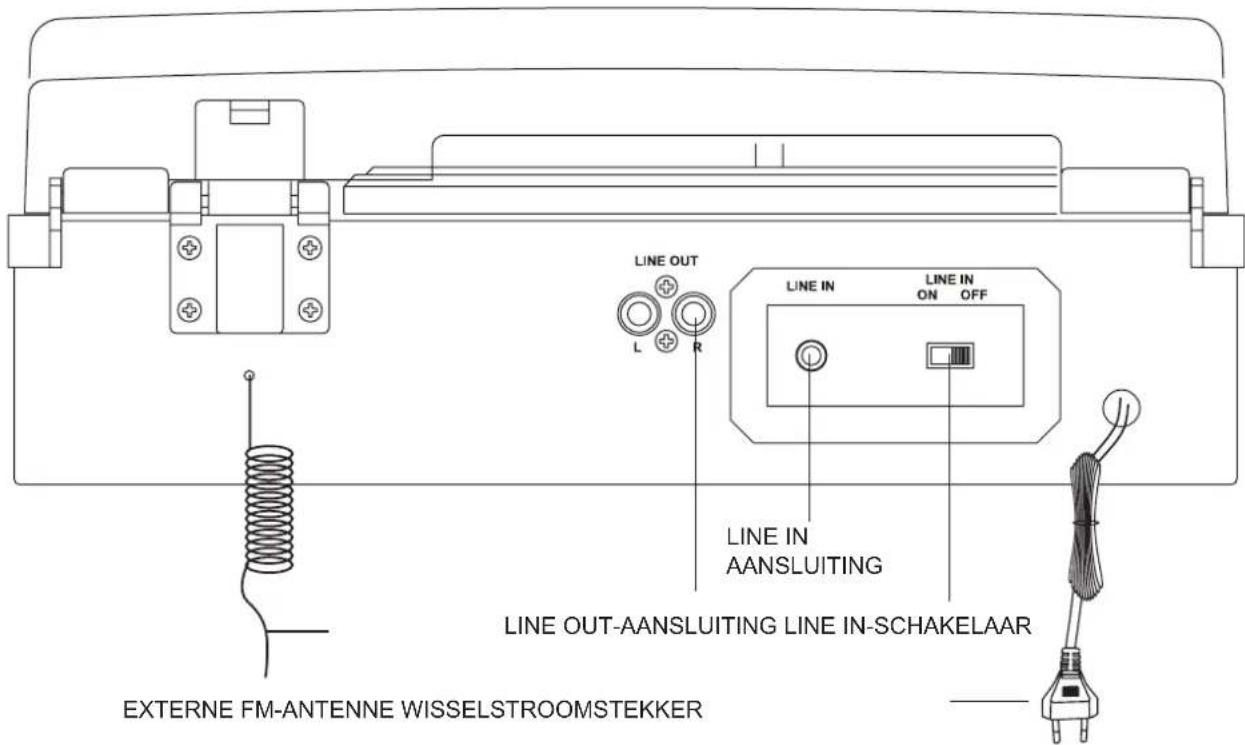

LINE OUT L R LINE IN ON OFF LINE IN AANSLUITING LINE OUT-AANSLUITING LINE IN-SCHAKELAAR EXTERNE FM-ANTENNE WISSELSTROOMSTEKKER

PLAATS VAN ONDERDELEN

STOP/SD/USB AFSPELEN/PAUZEREN TERUGSPOELEN 0-9 OPNEMEN/WISSEN REC/ ERASE SD/USB PROG PROGRAMMEREN VOORUITSPOELEN 12 3 45 6 7 8 9 0 REPEAT HERHALEN

TOERENTALREGELAAR TOONARM STEUN TOONARM

SPILADAPTER VOOR 45-TOERENPLATEN
DRAAIT

Uitpakken

1 Verwijder het verpakkingsmateriaal van het apparaat.
Opmerking: bewaar al het verpakkingsmateriaal.
2 Neem de radio uit de plastic zak.
3 Verwijder de kabelbinder van het wisselstroomsnoer en maak de draadantenne op de achterzijde van de radio los.
4 Open het deksel en verwijder het piepschuimen transportmateriaal van de draaitafel.
5 Verwijder de zwarte tie-wrap onder de toonarm.
6 Verwijder de witte naaldbescherming door ze voorzichtig naar de voorzijde van het apparaat te trekken.

Opmerkingen:

a) Opmerking over ESD: in geval van storing wegens elektrostatische ontlading reset u het product (mogelijk moet u de voedingsbron opnieuw aansluiten) om de normale bediening te hervatten.
b) Opmerking over elektrische snelle transiënt (Burst) (I2): in geval van storing wegens elektrische snelle transiënt (Burst) reset u het product. (mogelijk moet u de voedingsbron opnieuw aansluiten) om de normale bediening te hervatten.

OPSTELLING

Wikkel het WISSELSTROOMSNOER aan de achterzijde van het apparaat af.

2 Maak de FM-antenne los en laat ze neerhangen in een rechte lijn voor optimale FM-ontvangst. Als u moeilijk kunt afstemmen op een FM-zender, verplaatst u de externe FM-antenne voor een betere ontvangst. Sluit de FM-antenne niet aan op een buitenantenne.

Voedingsbron

1. Sluit het wisselstroomsnoer aan op een geschikt stopcontact.

Bediening van de radio

1 Zet de functieschakelaar op RADIO.
2 Schakel het apparaat in door de VOLUME-knop naar de stand AAN te draaien. Zet de VOLUME-regelaar in de middelste stand.
3 Schuif de golfbandschakelaar naar de gewenste golfband (AM of FM of FM.ST).
4 Selecteer de gewenste radiozender door aan de afstemknop te draaien
5 Stel de volumeknop in op het gewenste geluidsniveau.

Antenne

Antenne : voor FM-ontvangst is het apparaat uitgerust met een FM-DRAADANTENNE, verplaats de draad tot de ontvangst zuiver en zonder storingen is. Voor Am-ontvangst is het apparaat uitgerust met een ingebouwde ferrietstaaf-richtingsantenne. Draai het toestel om de positie met optimale ontvangst te vinden. Sluit de EXTERNE FM-ANTENNE niet aan op een buitenantenne.

USB & SD-KAART GEBRUIKEN

SD-kaart gebruiken :

1 Schuif de FUNCTIE-schakelaar naar SD/USB-modus.

2 Schakel het apparaat in door de VOLUME-knop naar de stand AAN te draaien. Als geen kaart wordt gedetecteerd, wordt "Read"*3f'No Card" in het display getoond.

3 Zet de VOLUME-regelaar in de middelste stand.

4 Plaats de SD-kaart in de kaartsleuf. "READ" wordt weergegeven terwijl het systeem de inhoud van de SD-kaart scant.

5 Track nr. 1 van de hoofdmap (Map 1) wordt weergegeven nadat de inhoud van de SD-kaart is gelezen. Druk op AFSPELEN/PAUZEREN / ☑ de muziek te starten.

6 Druk eenmaal of herhaaldelijk op VOORUITSPOELEN / ⏻/ TERUGSPOELEN / ⏻ tot het gewenste tracknummer in het display verschijnt. Laat de knop los - het afspelen van de track start automatisch.

7 Druk op STOP / om het afspelen te stoppen.

8 Om de muziek te onderbreken, drukt u op AFSPELEN/PAUZEREN / ⏻, druk opnieuw om het afspelen te hervatten.

USB gebruiken :

1 Schuif de FUNCTIE schakelaar naar SD/USB modus.

2 Schakel het apparaat in door de VOLUME knop naar de stand AAN te draaien.

3 Zet de VOLUME regelaar in de middelste stand.

4 Druk in de stopmodus op STOP (SDUSB) en houd de toets langer dan 2 seconden ingedrukt voor omschakeling van SD->USB.

Als geen USB wordt gedetecteerd, wordt "NO USB" getoond in het display.

5 Sluit het USB-massaopslagapparaat aan. READ wordt weergegeven terwijl het systeem de inhoud van het USB-apparaat scant.

6 Track nr. 1 van de hoofdmap (Map 1) wordt weergegeven nadat de inhoud van het USB-apparaat is gelezen. Druk op AFSPELEN/PAUZEREN / ⏻ om de muziek te starten.

1. Druk eenmaal of herhaaldelijk op VOORUITSPOELEN / ⏻ / TERUGSPOELEN / ⏻ tot het gewenste tracknummer in het display verschijnt. Laat de knop los - het afspelen van de track start automatisch.

8 Druk op STOP / om het afspelen te stoppen.

9 Om de muziek te onderbreken, drukt u op AFSPELEN/PAUZEREN / ⏻, druk opnieuw om het afspelen te hervatten.

Opmerkingen :

1 Gebruik van de USB aansluiting met een USB verlengsnoer wordt niet ondersteund en het apparaat is niet ontworpen voor directe communicatie met een computer.
2 Er wordt niet gegarandeerd dat alle USB geheugenapparaten en SD kaarten werken op dit audio systeem

BELANGRIJK :

Verwijder het USB-apparaat en de SD-kaart niet tijdens de USB/SD-modus, dit kan het externe apparaat of de bestanden ervan beschadigen. Schakel het apparaat eerst uit of selecteer een andere modus alvorens het USB-apparaat /de SD-kaart veilig te verwijderen.

Specificaties van USB: Interface

• USB 2.0 Full Speed, flashgeheugen via HOST (USB HUB wordt niet ondersteund)
• Compatibel met MPEG Audio 1, 2, 2.5
• Compatibel met Layer 1, 2, 3
• Compatibel met bitsnelheid: 128 - 320 Kbps
• Submappen nesten: 8 niveaus
• Aantal tracks / titels max 999
• Ondersteunt ID3 tag V2.0

DRAAITAFEL

DE DRAAITAFEL KLAARMAKEN VOOR GEBRUIK

1 Til het deksel op en verwijder de zwarte tie-wrap door deze los te draaien en voorzichtig van de TOONARM te schuiven
2 Verwijder het kartonnen transportmateriaal.
3 Verwijder de witte naaldbescherming door ze voorzichtig naar de voorzijde van het apparaat te trekken.
4 Maak de TOONARM en neerdrukker los door zachtjes naar rechts te drukken. Hierdoor wordt de toonarm losgemaakt van de ARMSTEUN. Vergrendel de neerdrukker opnieuw wanneer u het apparaat naar een andere locatie brengt.

BEDIENING VAN DE DRAAITAFEL

1 Schuif de FUNCTIE-schakelaar naar PHONO-modus.
2 Schakel het apparaat in door de VOEDING-schakelaar naar de stand AAN te draaien.
3 Zet de VOLUME-regelaar in de middelste stand.
4 Zet de TOERENTALREGELAAR op het correcte toerental (33 1/3, 45 of 78 toeren) voor de geselecteerde plaat.
5 Breng de toonarm boven de plaat en laat hem neer op het punt waar u het afspelen van de plaat wilt starten.
6 Aan het einde van de plaat stopt de TOONARM automatisch. U moet hem handmatig terugplaatsen in de TOONARMSTEUN.

MEEGELEVERD ACCESSOIRE :

Adapter voor 45-toerenplaten

Voor het afspelen van een 45-toerenplaat verwijdert u de adapter door duim & wijsvinger in de uitsparingen te plaatsen en de adapter omhoog te trekken. Plaats hem vervolgens op de SPIL. Daarna kunt u de plaat op de draaitafel plaatsen.

1. Druk in de stopstand op PROGRAM / PROG om het programmeren te starten. Het pictogram "P" en P0-01 beginnen te knipperen.

1. Druk eenmaal of herhaaldelijk op VOORUITSPOELEN/ ⏻ TERUGSPOELEN/ ⏻ tot het gewenste tracknummer in het display verschijnt.
2. Druk op PROGRAM / om te bevestigen, het display toont het opgeslagen tracknummer en de volgende opslagpositie.

1. Herhaal stap 2-3 om alle gewenste tracks te selecteren en op te slaan. FULL wordt weergegeven als u meer dan 20 tracks probeert te programmeren a FULL

2. Druk op AFSPELEN/PAUZEREN/ om het programma af te spelen.

Het programma wissen

U kunt de inhoud van het geheugen wissen als volgt :

• eenmaal in de stopstand, tweemaal tijdens het afspelen
• Drukken op POWER
• Een andere geluidsbron selecteren

Afspeelmodus

1 Druk op REPEAT / [REPEAT] op de afstandsbediening in de afspeelmodus.
2 De standaardfunctie van de afspeelmodus staat UIT.
3 1 HERHALEN / MAP HERHALEN / ALLES HERHALEN. DRIE verschillende afspeelmodi kunnen worden gekozen in MP3-type.

X-BASS

Druk op X-BASS ON/OFF om de X-BASS-effecten in of uit te schakelen (zet het volumeniveau in het midden voor maximale X-BASS-effecten).

Line Out-uitgangen

1 U kunt dit apparaat aansluiten op verschillende bronnen via de hulpuitgangsaansluitingen.
2 Sluit de hulpkabels (niet meegeleverd) aan op de LINE OUT-AANSLUITING en op de hulpingangen van de gewenste component. Zie de gebruikershandleiding voor de bedieningsinstructies voor de gewenste component. De LINE OUT-AANSLUITING voert alleen een signaal uit en stuurt geen externe luidsprekers aan zonder het gebruik van een afzonderlijke versterkte bron.

Hulpingang

1 U kunt externe componenten aansluiten op uw apparaat via de hulpingang.
2 Sluit een hulpkabel aan op de LINE IN-AANSLUITING op de achterzijde van uw apparaat.
3 Zet de LINE IN-SCHAKELAAR in de stand AAN.
4 Sluit het andere uiteinde van de hulpkabel aan op de uitgangsaansluiting op de gewenste externe component.
5 Controleer het volumeniveau van de externe component.
6 Zie de gebruikershandleiding voor correcte bediening van de externe component.

OPMERKING : als u de hulpingang niet gebruikt, zorg dan dat de LINE IN-SCHAKELAAR in de stand UIT staat.

MP3 kopiëren

1 Druk in de afspeelmodus voor USB of SD-kaart op REC/ERASE om te starten met het kopiëren van MP3 van USB naar SD-kaart of van SD-kaart naar USB. Het afspelen stopt en het systeem scant de inhoud van USB/SD-kaart en maakt een map om de MP3-track op te slaan.
2 Het pictogram "REC" wordt weergegeven
3 Het bericht COPY wordt weergegeven.
4 Het pictogram van het doelapparaat "USB" of "CARD" begint te knipperen, het kopieren van MP3 start, het proces stopt nadat het kopieren is voltooid.
5 De huidige MP3 wordt afgespeeld van bij het begin
6 U kunt MP3 kopieren van USB naar SD-kaart of van SD-kaart naar USB, druk in de stopmodus op REC/ERASE /RECO. Mogelijk worden niet alle MP3-tracks gekopieerd afhankelijk van het MP3 bestand, het USB-apparaat en de SD-kaart (stoppen vóór voltooiing is niet mogelijk).

Van Phono naar SD / USB

Met dit systeem kunt u een audiosignaal vanaf de PHONO ingang omzetten in MP3 formaat en opslaan op een USB-massaopslagapparaat of SD-kaart

(USB wordt standaard geselecteerd als beide apparaten worden gedetecteerd).

1. Schuif de FUNCTIE-knop naar PHONO-modus.

2 Druk op REC/ERASE / om het rippen te starten, het systeem scant de inhoud van USB/SD-kaart en maakt een map om de MP3-tracks op te slaan.

3 Het pictogram "REC" en het bericht "TO" worden ongeveer 15 seconden weergegeven, het pictogram "USB" begint te knipperen.

4 Het pictogram van het doelapparaat "USB" of "CARD" begint te knipperen wanneer REC start.

5 Druk op STOP / om het opnemen van PHONO af te sluiten

MP3-tracks verwijderen

Het systeem ondersteunt het verwijderen van eerder opgenomen MP3-tracks of bestaande bestanden.

1 Houd in de afspeelmodus voor USB of SD-kaart REC/ERASE / ---\ 2 seconden ingedrukt, de momenteel stopt en wordt verwijderd.

2 Het bericht "delete" wordt weergegeven

De hoofdtelefoon aansluiting gebruiken

Sluit de oortelefoon (niet meegeleverd) aan op de OORTELEFOONAANSLUITING.

Houd er rekening mee dat het geluid via de luidsprekers wordt onderbroken wanneer u muziek beluistert via de oortelefoon. Muziek beluisteren via oortelefoon / hoofdtelefoon (niet inbegrepen) Problemen oplossen

Er is geen stroomtoevoer

1 De wisselstroomstekker is niet goed aangesloten.
2 Controleer of de AAN/UIT-volumeknop in de stand AAN staat.

Er is geen geluid

1 Controleer het volumeniveau door aan de volumeknop te draaien.
2 Controleer of de LINE IN-SCHAKELAAR in de stand UIT staat als de LINE IN-AANSLUITING niet wordt gebruikt.

Draaitafel werkt niet

1 Controleer of de functieschakelaar op Phono staat.
2 Beweeg de toonarm naar rechts tot u een klik hoort.
3 Controleer of de naaldbescherming verwijderd is.

KLANTENONDERSTEUNING

U kunt contact opnemen met Ricatech klantenservice als u een vraag of een probleem heeft met uw Ricatech product. U kunt contact met ons opnemen per telefoon en e-mail.

E-mail

Voor klantenondersteuning per e-mail, gelieve een e-mail te sturen naar [e-mail]. Zorg ervoor dat u het modelnummer en het serienummer van het product vermeldt, onder vermelding van uw naam & adres en een duidelijke omschrijving van uw vraag of probleem.

Telefoon

Voor telefonische klantenondersteuning belt u naar

[phone]. Een van onze servicemedewerkers zal u dan te woord staan. Voor de volledige procedure kunt u terecht op de website van Ricatech: www.ricatech.com
