MODE D'EMPLOI RTT88 Ricatech

Le symbole de l'éclair avec la pointe de flèche à l'intérieur d'un triangle équilatéral a pour but d'alerter l'utilisateur de la présence de «voltage dangereux» non isolé à l'intérieur du coffret du produit qui est suffisamment grave pour causer un risque de choc électrique aux personnes.

CAUTION

RRISSKK OOFF EELLEECCT DDOO NNOOTT OOPPE

AVERTISSEMENT:POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUN COMPOSANT À RÉPARER PAR L'UTILISATEUR. CONFIEZ VOTRE APPAREIL SEULEMENT AU PERSONNELDE SERVICE QUALIFIÉ

Le point d'exclamation à l'intérieur d'un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions importantes sur l'opération et l'entretien dans le manuel de l'utilisateur livré avec l'appareil.

Spécifications techniques

Gammes des Fréquences

: FM (GO) 88 - 108 MHz

: AM (PO) 530 - 1600 KHz

Porte USB 2.0

: Pleine Vitesse 512MB - 4GB

Source d'alimentation

: AC230V/50Hz

Consommation

: 15W

Antennes

: Antenne FM (GO) externe

: Antenne AM (PO) Incorporée – Barre ferrite

Vitesses

: 33 1/3, 45, 78 Tours

Haut-parleur taille

: 2 x 3 po Type dynamique x 2

Haut-parleur impédance

: 4 ohms

Haut-parleur consommation

: 3-5W

Puissance Sortie

: 1,2 W x 2

INSTRUCTIONS DE SECURITE IMPORTANTES POUR PRODUITS AUDIO

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES APPLICABLES

A VOTRE EQUIPEMENT

1. Lisez les instructions – Lisez toutes les instructions de sécurité et d'utilisation avant de vous servir de l'appareil.

2. Conservez les instructions – Conservez les instructions de sécurité et d'utilisation pour vous y référer ultérieurement.

3. Tenez compte des avertissements – Suivez tous les avertissements et instructions d'utilisation de l'appareil.

4. Suivez les instructions – Suivez toutes les instructions de fonctionnement et utilisation.

5. Eau et humidité – Cet appareil ne doit pas être utilisé à proximité de pointsd'eau, comme par exemple près de baignoires, lavabos, éviers ou lavoirs, sur surfaces mouillées ou près d'une piscine.

6. Chariots et supports – Utilisez cet appareil uniquement avec des chariots ou supports recommandés par le fabricant.

6A. Déplacez avec précaution l'ensemble chariot et appareil. Les arrêts rapides, l'excès de force ou les surfaces irrégulières peuvent renverser le chariot.

1. Support mural ou de plafond – Placez cet appareil uniquement sur les supports muraux ou de plafond recommandés par le fabricant.

2. Ventilation – Cet appareil doit être placé de façon à ne pas compromettre une bonne ventilation. Par exemple, il ne doit pas être placé sur un lit, un divan, tapis ou surface semblable, qui puisse bloquer les ouvertures de ventilation. Ne le placez pas non plus dans des placards, sur des étagères ou armoires, qui puissent empêcher l'air de circuler par les ouvertures de ventilation.

3. Chaleur – Cet appareil doit être situé loin de sources de chaleur, telles que radiateurs, chauffe-eaux, convecteurs ou autres appareils qui dégagent de la chaleur (y compris les amplificateurs).

4. Courant – Cet appareil doit être branché uniquement au courant décrit dans le mode d'emploi ou à celui décrit sur l'appareil lui-même.

5. Prise de terre ou polarisation – On doit prendre des précautions pour s'assurer que la prise de terre ou la polarisation de l'appareil ne soient pas perturbées.

6. Protection du câble électrique – Les câbles électriques doivent être correctement placés pour ne pas être piétinés ni aplatis avec des objets placés dessus ou contre ceux-ci. On doit prêter une attention tout spéciale à la partie du câble proche de la prise et au connecteur de l'appareil.

13.Nettoyage – Vous devez nettoyer cet appareil uniquement comme le recommande le fabricant.

1. Ce produit a été conçu pour être utilisé avec une antenne intégrée et ne doit être connecté à aucune autre antenne extérieure.

15.Périodes sans utilisation – Lorsque vous ne devez pas utiliser cet appareil pendant de longues périodes, débranchez-le de la prise de courant.

1. Entrée d'objets et de liquides – Evitez que des objets ou liquides ne tombent à travers les ouvertures du boîtier.

2. Dommages qui nécessitent réparation – Cet appareil doivent être apportés au service technique si :

A. Le câble électrique ou la fiche sont endommagés.
B. Des objets ou liquides sont tombés à l'intérieur de l'appareil.
C.L'appareil a été exposé à la pluie.
D.L'appareil ne fonctionne pas normalement ou montre un changement dans son fonctionnement.
E.L'appareil est tombé ou le boîtier est endommagé.

1. Réparations — L'usager ne doit pas tenter de réparer l'appareil au-delà de ce qui est décrit dans le présent manuel. Tout le reste doit être réalisé par un personnel d'entretien compétent.

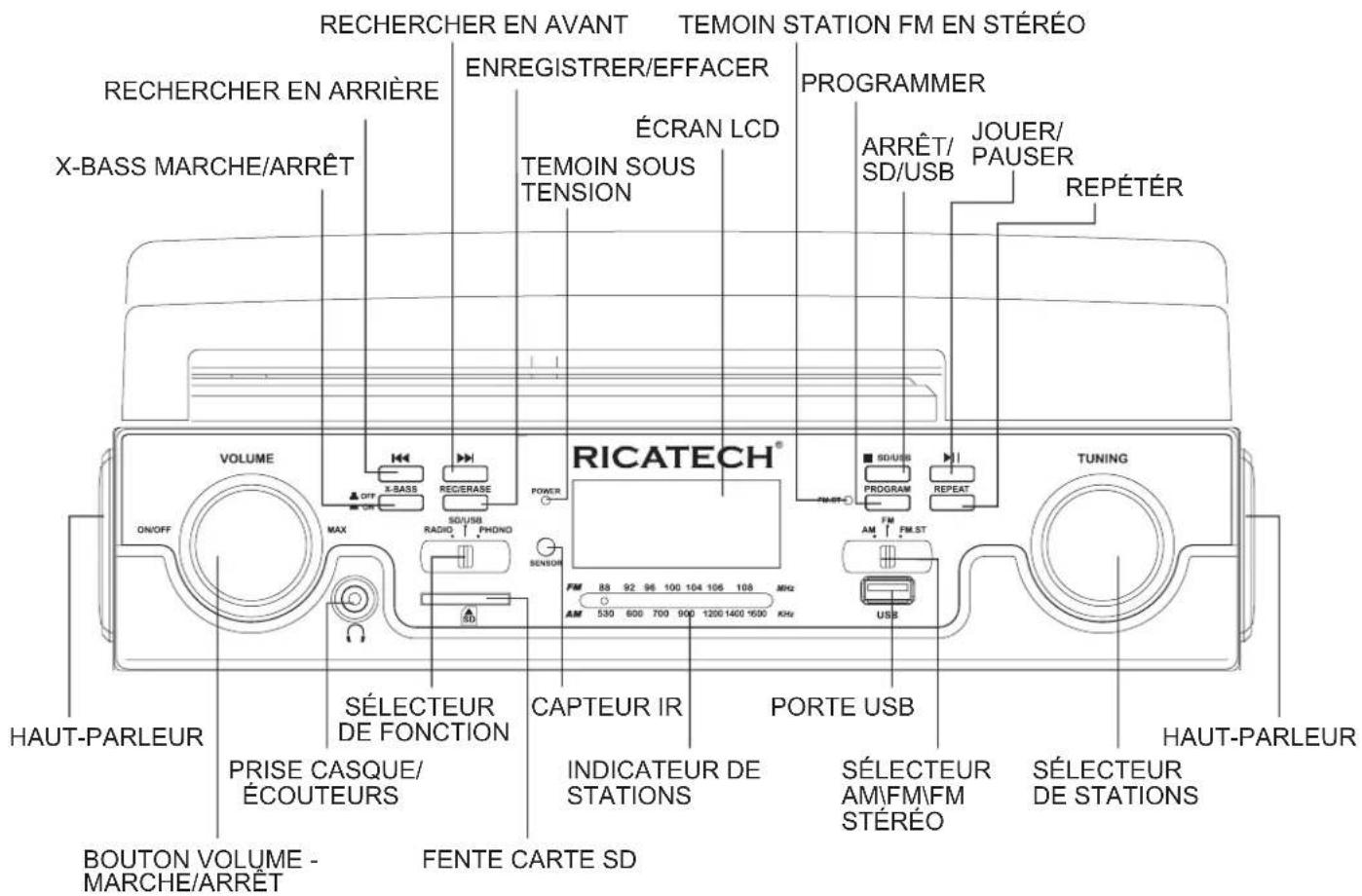

Control Locators

RECHERCHER EN AVANT ENREGISTRER/EFFACER TEMOIN STATION FM EN STÉRÉO PROGRAMMER ARRÊT/ SD/USB JOUER/ PAUSER REPÉTÉR X-BASS MARCHE/ARRÊT TEMOIN SOUS TENSION RICEATECH® SOLIUSB PROGRAM REPEAT TUNING ON/OFF MAX OFF REC/ERASE SO/USB RADIO PHONO SENSOR FM 88 92 96 100 104 106 108 MHz AM 530 600 700 900 1200 1400 1600 KHz CAPTEUR IR INDICATEUR DE STATIONS PORTE USB HAUT-PARLEUR SÉLECTEUR DE FONCTION PRISE CASQUE/ ÉCOUTEURS HAUT-PARLEUR BOUTON VOLUME - MARCHE/ARRÊT FENTE CARTE SD

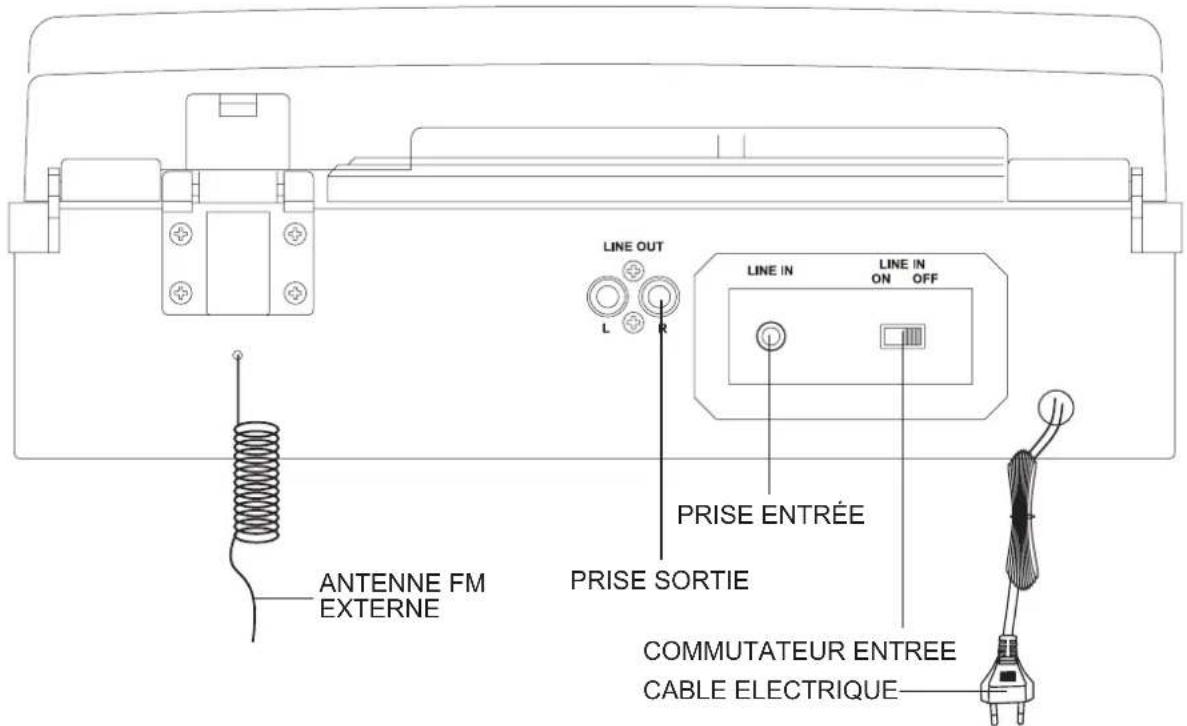

ANTENNE FM EXTERNE LINE OUT L R PRISE ENTRÉE PRISE SORTIE COMMUTATEUR ENTREE CABLE ELECTRIQUE

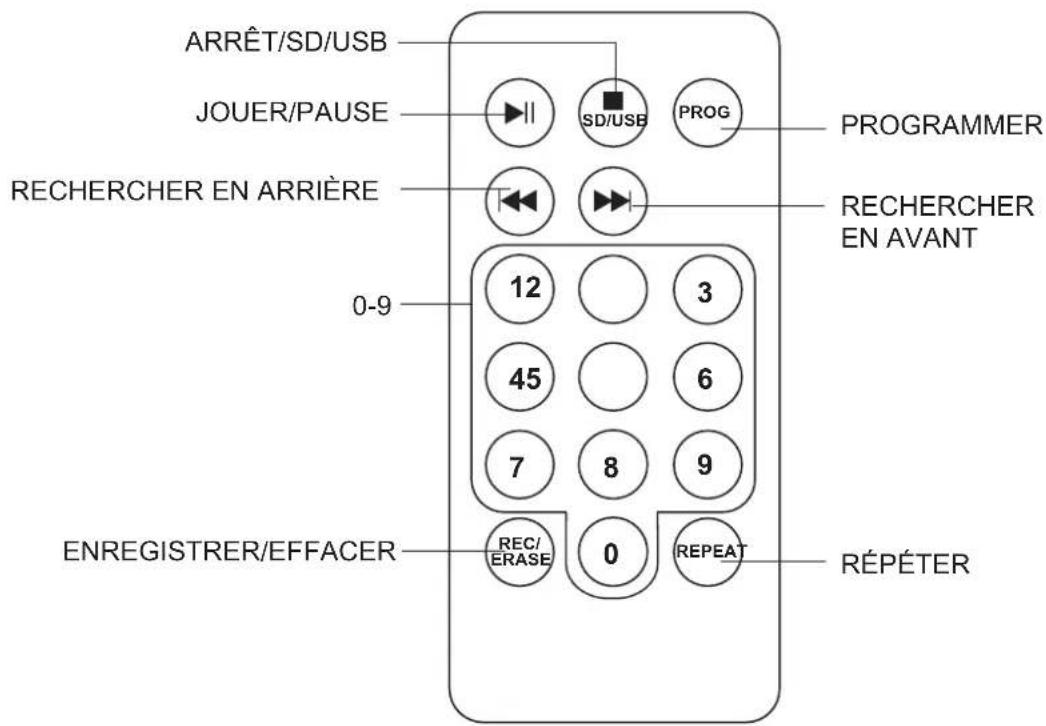

Control Locators

ARRÊT/SD/USB JOUER/PAUSE RECHERCER EN ARRIÈRE 0-9 ENREGISTRER/EFFACER ARRÊT/SD/USB SD/USB PROG PROGRAMMER RECHERCER EN AVANT 12 3 45 6 7 8 9 REC/ ERASE 0 REPEAT RÉPÉTER

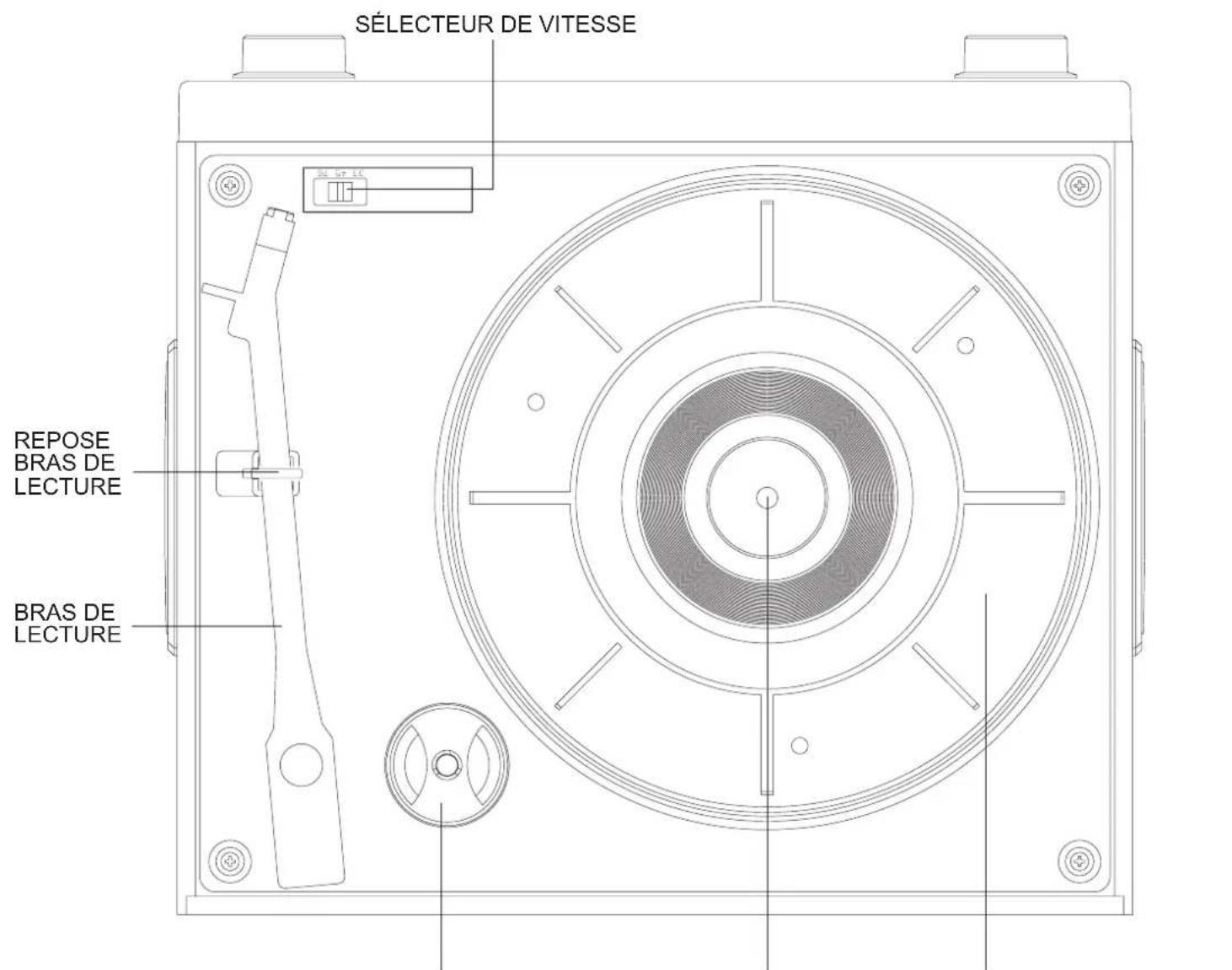

SÉLECTEUR DE VITESSE REPOSE BRAS DE LECTURE BRAS DE LECTURE

AXE PLATINEADAPTATEUR POUR DISQUES

Déballage

1 Enlevez les matériaux d'emballage de l'appareil.
NB: Gardez tous les matériaux d'emballage.
2 Enlevez la housse en plastique de l'appareil.
3 Enlevez l'Adaptateur Alimentation CA de l'emballage.
4 Ouvrez le couvercle et enlever l'emballage de transport en styrofoam du tourne-disque.

5 Enlevez l'attache noire du dessous du bras de lecture.

6 Enlevez la bande et la protection blanche de la têtede lecture en la tirant vers le devant de l'appareil.

7 Lâchez le clip de retenue du bras de lecture en le poussant légèrement à droite. Ceci débloque le bras de lecteur de son repose-bras. Rebloquez le clip de retenue lors du transport de l'appareil à un autre endroit.

8 Installez le couvercle sur l'appareil.

Configuration

1 Déroulez le câble électrique AC
2 Détachez l'antenne FM et laissez-la pendre en ligne droite pour une réception optimale de FM. Si vous avez des problèmes en réglant une station FM, bougez l'antenne externe FM pour une meilleure réception. Ne branchez pas l'antenne FM à une antenne externe.

Opération du Tourne-Disque

Mettez l'appareil sous tension en tournant le SÉLECTEUR DE VOLUME MARCHE/ARRÊT situé au devant en position MARCHE.

1 Réglez le SÉLECTEUR DE FONCTION au mode Tourne-disque [Phono].
2 Mettez le SÉLECTEUR DE VITESSE à la vitesse souhaitée (33-1/3, 45 ou 78 tours).
Placez votre disque sur la platine.
3 Faites déplacer le bras de lecture légèrement vers le côté droit jusqu'à ce que vous entendiez un clic pour activer la platine.
4 Faites déplacer le bras de lecture par-dessus le disque au point où vous voulez faire démarrer le disque. Réglez le BOUTON DE VOLUME - MARCHE/ARRÊT au volume souhaité.
5 À la fin du disque, le bras de lecture va s'arrêter automatiquement. Il vous faut faire retourner le bras de lecture à son repose-bras manuellement.

Accessoire: Adaptateur pour disques 45 tours

Cet adaptateur vous permet de jouer des disques 45 tours.

1 Mettez l'adaptateur sur l'axe.
2 Placez votre disque 45 tours doucement sur la platine.
3 Suivez les instructions dans la section opération du tourne-disque pour jouer votre disque.

Opération de la Radio

1 Réglez le SÉLECTEUR DE FONCTION au mode Tuner
2 Réglez le SÉLECTEUR MODULATION pour sélectionner la bande souhaitée (AM/FM/FM STÉRÉO).
3 Sélectionnez la station de radio souhaitée en tournant le SÉLECTEUR DE STATIONS.
4 Réglez le BOUTON VOLUME MARCHE/ARRÊT au niveau du volume souhaité.

Antenne

Antenne. Pour la réception FM, l'appareil est équipé d'une ANTENNE FM EN FIL.

Orientez le fil jusqu'à obtenir une réception nette sans parasites. Pour la réception AM, l'appareil est équipé d'une antenne ferrite directionnelle incorporée. Orientez l'appareil pour trouver la position où on reçoit la meilleure réception. Ne branchez pas l'ANTENNE FM EXTERNE sur une antenne à l'extérieur.

Opération de base

Opération Carte SD

1 Faites glisser le SÉLECTEUR DE FONCTION au mode SD/USB.

2 Mettez l'appareil sous tension en tournant le BOUTON VOLUME – MARCHE / ARRÊT en position MARCHE. Au cas où l'appareil n'aurait pas détecté de carte SD, l'écran va afficher "Read" "No Card" [Lecture – pas de carte].

3 Réglez le volume à mi-chemin.

4 Mettez la Carte SD dans la fente de carte. L'écran va afficher "READ" pendant que le système lit le contenu de la carte SD.

5 La piste no. 1 du répertoire racine (Répertoire 1) va s'afficher après lecture du contenu de la carte SD. Poussez la touche PLAY/PAUSE / pour lancer la musique.

6 Poussez RECHERCHER EN AVANT / 🏠️ / RECHERCHER EN ARRIÈRE / 🏠️ une ou plusieurs fois jusqu’à ce que le numéro de la piste souhaitée apparaisse à l’écran. La musique commencera à jouer automatiquement.

7 Poussez la touche STOP / pour arrêter la musique.

8 Pour pauser la musique, poussez la touche PLAY/PAUSE / ⏻. Poussez-la une deuxième fois pour relancer la musique.

Opération USB

1 Faites glisser le SÉLECTEUR DE FONCTION au mode SD/USB.

2 Mettez l'appareil sous tension en tournant le BOUTON VOLUME – MARCHE / ARRÊT en position MARCHE.

3 Réglez le volume à mi-chemin.

4 Poussez et maintenez la touche STOP / pendant 2 secondes. L'écran va changer de « SD » au « USB ». Au cas où l'appareil n'aurait pas détecté d'unité USB, l'écran va afficher "No USB" [Pas d'unité USB].

5 Mettez l'unité USB dans la fente. L'écran va afficher "READ" pendant que le système lit le contenu de l'unité USB.

6 La piste no. 1 du répertoire racine (Répertoire 1) va s'afficher après lecture du contenu de l'unité USB. Poussez la touche PLAY/PAUSE / pour lancer la musique.

7 Poussez RECHERCHER EN AVANT / 🏠️ / RECHERCHER EN ARRIÈRE / 🏠️ une ou plusieurs fois jusqu'à ce que le numéro de la piste souhaitée apparaisse à l'écran. La musique commencera à jouer automatiquement.

8 Poussez la touche STOP / pour arrêter la musique.

9 Pour pauser la musique, poussez la touche PLAY/PAUSE / ⏻. Poussez-la une deuxième fois pour relancer la musique.

NB:

1 La facilité USB ne supporte pas la connexion moyenant une rallonge USB et n'est pas conçue pour communiquer directement avec un ordinateur.
2 Touts les Flash Drives USB et toutes les cartes SD ne seront pas forcemment compatibles avec cet appareil.

AVIS IMPORTANT:

Il ne faut pas débrancher l'unité USB ou la carte SD pendant le mode d'opération USB/SD, car ceci risque d'endommager l'unité de mémoire externe ou les fichiers. Veuillez d'abord couper l'alimentation ou changer à un autre mode d'opération avant de débrancher l'unité USB ou la carte SD.

Phono au USB/SD

Cet appareil vous permet d'enregistrer vos disques au format MP3 sur unité de mémoire USB Flash Drive ou carte SD. Pour enregistrer vos disques, suivez les instructions ci-après.

1 Faites glisser le SÉLECTEUR DE FONCTION au mode PHONO [TOURNE-DISQUE].

2 Lancez le disque au point où vous voulez faire commencer l'enregistrement. (Voyez la section sur l'Opération du Tourne-disque à la page 20 pour plus d'information sur comment jouer vos disques).
3 Poussez la touche REC/ERASE / pour démarrer l'enregistrement. L'écran va afficher "REC".
4 La media à laquelle vous enregistrez (soit USB ou SD) va commencer à clignoter à l'écran lorsque l'enregistrement commence.

5 Poussez la touche STOP / 📄 pour arrêter le processus d'enregistrement.

Copier les MP3

Copier les MP3

1. Pour copier une chanson individuelle d'une USB sur une SD ou d'une SD sur une USB, poussez la touche REC/ERASE / RECREASE pendant la lecture de la chanson que vous voulez enregistrer pour lancer l'opération de copier. La lecture s'arrêtera et le système lira le contenu et se préparera à copier la chanson.
2. L'écran va afficher l'icône "REC".
3. L'écran va afficher "COPY" lorsque l'opération de copier commence.
4. L'écran va afficher l'icône pour l'unité sur laquelle vous êtes en train d'enregistrer la copie. "USB" ou "CARD" va commencer à clignoter et s'arrêtera une fois que l'opération de copier est terminée.
5. La source d'origine, USB ou SD commencera à jouer dès le commencement une fois que l'opération de copier est terminée.
6. Vous pouvez aussi copier toutes les chansons en même temps d'une USB sur une SD ou d'une SD sur une USB. En mode USB ou SD et avec la lecture arrêtée, poussez la touche

REC/ERASE / REC/ERASE. L'appareil va copier toutes les chansons de la USB à la SD ou de la SD à la USB. Il n'est pas possible d'arrêter le processus de copier jusqu'à la fin du processus.

Effacer les Pistes MP3

Cet appareil vous permet d'effacer des chansons individuelles de votre carte SD ou de votre unité de mémoire USB Flash Drive. Afin d'effacer une chanson spécifique, il faut que cette chanson soit en train de jouer.

1 En mode SD/USB, sélectionnez la chanson que vous voulez effacer et commencez la lecture.
2 Une fois que la chanson est en train de jouer, poussez et maintenez la touche REC/ERASE / pendant approximativement 2 secondes. La chanson va arrêter de jouer et sera effacée.
3 Le mot "delete" [effacer] va s'afficher brièvement à l'écran.
NB: Vous pouvez effacer seulement une chanson à la fois. Il n'est pas possible d'effacer toute la carte. SD ou toute l'unité de mémoire USB d'un coup.

Lecture programmée

On peut programmer jusqu'à 20 pistes d'un CD, d'une unité de mémoire USB ou d'une carte SD à jouer dans la séquence de votre choix.

1. Pendant que la lecture de la musique est arrêtée, poussez la touche PROGRAMMER / pour commencer la programmation. L'écran va afficher "P" et P0-01 en clignotant pour indiquer que vous êtes en mode de Programmation.

001 P-01

1. Poussez la touche RECHERCHER EN AVANT/ 🏠 ou RECHERCHER EN ARRIÈRE / 🏠 une ou plusieurs fois jusqu'à ce que le numéro de la piste apparaisse à l'écran.
2. Poussez PROGRAMMER / PROG pour confirmer. L'écran affiche le numéro de la piste mise en mé moire et la position suivante de stockage.

002 P-02

1. Répétez les étapes 2-3 pour sélectionner et mettre en mémoire toutes les pistes souhaitées. L'écran va afficher "FULL" [PLEIN] au cas où vous tentez de programmer plus de 20 pistes.

FULL

1. Poussez la touche PLAY/PAUSE / ⏻ pour jouer les pistes programmées.

2. Pour effacer les pistes programmées, poussez la touche STOP / ☐ deux fois. Les pistes seront effacées quand vous coupez le courant ou si vous sélectionnez une fonction différente.

Mode Jouer

1 Poussez la touche REPEAT / 📋 sur la télécommande au mode Jouer.
2 La fonction par défaut du Mode Jouer est ARRÊT.
3 Il y TROIS types de Mode Jouer que l'on peut choisir pour les sélections MP3: RÉPÉTER 1 / RÉPÉTER RÉPERTOIRE / RÉPÉTER TOUTES

X-BASS

Poussez la touche X-BASS MARCHE/ARRÊT pour activer ou désactiver l'effet X-Bass. L'activation de la capacité X-Bass ajoute un ton plus riche et sonore.

Sortie Auxiliaire

1 Vous pouvez brancher votre appareil sur des sources différentes en vous servant de la sortie auxiliaire.
2 Branchez les câbles auxiliaires (non fournis) sur la prise (jack) sortie.
3 L'autre bout du câble doit se brancher sur la prise (Jack) Entrée de l'appareil que vous avez choisi.
4 Pour plus de renseignements sur comment brancher votre appareil sur un composant externe, veuillez vous rapporter au manuel d'utilisateur pour ce composant.
NB : La Sortie Auxiliaire correspond à un niveau de signal passif de sortie seulement et n'a pas de puissance suffisante pour alimenter les haut-parleurs.

Auxiliary Input

1 L'emploi de l'Entrée Auxiliaire vous permet de brancher des composants externes à votre appareil.
2 Branchez le câble auxiliaire (non fourni) sur la prise (jack) entrée au dos de votre appareil.
3 Réglez le COMMUTATEUR D'ENTRÉE en position MARCHE.
4 L'autre bout du câble doit se brancher sur la prise (Jack) Sortie Audio du composant externe.
5 Verifiez le niveau de volume du composant externe.
6 Pour plus de renseignements sur l'opération du composant externe, veuillez vous rapporter au manuel d'utilisateur pour ce composant.

NB :Lorsque vous ne vous servez pas de l'Entrée Auxiliaire, vérifiez que le COMMUTATEUR D'ENTRÉE est réglé en position ARRÊT.

Opération de la Prise Casque

1 Branchez les écouteurs sur la prise écouteurs.
2 Réglez le volume au niveau d'écoute désiré.
NB : Lorsque l'on se sert des écouteurs, le son est coupé aux haut-parleurs de l'appareil.

Prise (Jack) Casque/Écouteurs

Headphone jack

Le son est coupé à tous les haut-parleurs.

NB: Les écouteurs ne sont pas fournis avec l'appareil.

Généralités

Guide pour résoudre les problèmes

Il n'y a pas d'alimentation

1 Vérifiez que l'appareil est branché correctement.
2 Vérifiez que l'appareil est sous tension: Tournez le BOUTON VOLUME – MARCHE/ARRÊT au delà de la position « clic » pour mettre l'appareil sous tension.

Il n'y a pas de son

1 Vérifiez le COMMUTATEUR D'ENTRÉE au dos de l'appareil pour confirmer qu'il est réglé en position ARRÊT.

2 Vérifiez le niveau du volume en tourant le BOUTON VOLUME – MARCHE/ARRÊT.

3 Vérifiez que les écouteurs ne sont pas branchés sur l'appareil.

4 Vérifiez la position du SÉLECTEUR DE FONCTION.

Le Tourne-disque ne marche pas

1 Vérifiez que le SÉLECTEUR DE FONCTION est réglé en position phono.
2 Essayez de déplacer le bras de lecture vers la droite jusqu'à ce vous entendiez un « clic ».
3 Vérifiez que la protection a été enlevée de la tête de lecture.

La télécommande ne fonctionne pas

1 Remplacez la pile. Voyez les Spécifications Techniques pour le type de pile requise.
2 Soyez sûr de viser la cellule de réception de l'appareil lorsque vous utilisez la télécommande.
3 Enlevez tous les obstacles du chemin de la télécommande IR et le capteur ID qui est situé à côté de l'écran LCD sur l'appareil afin de donner une ligne droite au signal de la télécommande vers l'appareil.
