IEM - Thermostat Junkers - Notice d'utilisation et mode d'emploi gratuit

Marque	Junkers
Modèle	IEM
Catégorie	Thermostat (module d'intégration pour circuits de chauffage étendus)
Utilisation conforme	Intégration de circuits de chauffage étendus (chauffage à air chaud, commandes de piscine) avec régulateur FW 500
Dimensions approximatives (L x H x P)	120 x 80 x 40 mm
Poids approximatif	200 g
Alimentation BUS	15 V CC
Alimentation sorties	230 V CA
Puissance de sortie maxi par raccordement	200 W
Courant maxi	4 A
Température ambiante admissible	0 ... 50 °C
Indice de protection	IP44
Nombre maxi d'IEM par installation	1
Sorties R-A, R-B, R-C	230 V CA pour pompes de chauffage
Entrées J-A, J-B, J-C	Contacts libres de potentiel pour demande de chaleur
Fonctions principales	Activation pompe de chauffage sur demande, communication BUS avec régulateur FW 500
Montage	Mural ou sur rail de montage, par installateur agréé
Raccordement électrique	Câbles H05VV-... (NYM-...), utiliser les passe-câbles et décharges de traction fournis
Sécurité	Couper l'alimentation avant montage, respecter les tensions, éviter les pièces humides
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon sec si nécessaire
Pièces détachées et réparabilité	Contacter le service après-vente Junkers
Documents fournis	Notice d'utilisation, catalogue pièces de rechange disponible

FOIRE AUX QUESTIONS - IEM Junkers

Quel est le rôle du module IEM Junkers ?

Le module IEM permet d'intégrer des circuits de chauffage étendus (comme un chauffage à air chaud ou une commande de piscine) au système de chauffage via le régulateur FW 500. Il active une pompe de chauffage lorsque le circuit demande de la chaleur.

Quelles sont les tensions d'alimentation du IEM ?

Le module IEM est alimenté en 15 V CC sur le bus et en 230 V CA sur les sorties pour les pompes. Ne pas inverser les branchements.

Combien de modules IEM peut-on installer sur une chaudière ?

Au maximum un module IEM par installation de chauffage, comme indiqué dans les caractéristiques techniques.

Comment installer le module IEM ?

Le montage doit être effectué par un installateur agréé. Il peut être fixé au mur (figures 2 à 5) ou sur un rail de montage (figure 6). Couper l'alimentation avant toute intervention.

Que faire si le témoin de fonctionnement est éteint ?

Vérifier l'alimentation électrique et remplacer le fusible si nécessaire. Si le problème persiste, contacter le service après-vente.

Que signifie un clignotement du témoin ?

Un clignotement indique une interruption de la communication BUS avec le régulateur FW 500 ou un signal non univoque sur une entrée. Vérifier les connexions BUS et les contacts libres de potentiel. Consultez l'écran du régulateur pour le message de panne.

Quels câbles utiliser pour le raccordement électrique ?

Utiliser des câbles de type H05VV-... (NYM-...) avec une section adaptée à la longueur (voir tableau dans la notice). Passer les câbles dans les passe-câbles et utiliser les décharges de traction fournies.

Le module IEM est-il compatible avec toutes les chaudières Junkers ?

Il est compatible avec toutes les chaudières équipées d'une commande Heatronic 3 compatible BUS, en combinaison avec le régulateur FW 500.

Quelle est la puissance maximale des pompes raccordables ?

Chaque sortie peut commander une pompe de 200 W max. Pour les pompes plus puissantes, utiliser un relais intermédiaire.

Où trouver les pièces de rechange du IEM ?

Les pièces de rechange sont disponibles auprès du service d'information Junkers. Consultez le catalogue des pièces de rechange fourni séparément.

MODE D'EMPLOI IEM Junkers

3.1.2 Montage op de montagerail 17

3.1.3 Demontage van de montagerail 17

3.1.2 Montage op de montagerail

3.1.3 Demontage van de montagerail

1 Consignes de sécurité et explication des symboles 21

1.1 Mesures de sécurité 21
1.2 Explication des symboles 21

2 Indications concernant les accessoires 22

2.1 Utilisation conforme 22
2.2 Pièces fournies 22
2.3 Aperçu des combinaisons 22
2.4 Caractéristiques techniques 22
2.5 Description du fonctionnement 22

3 Installation 23

3.1 Montage
3.1.1 Montage mural 23
3.1.2 Montage sur le rail de montage 23
3.1.3 Démontage depuis le rail de montage 23
3.2 Branchement électrique 24
3.2.1 Raccordement connexion BUS 24
3.2.2 Branchement 230 V CA 24

4 Anomalies 25

Annexes 62

Informations relatives à la documentation

Remettre à l'utilisateur tous les documents ci-joints.

Documents complémentaires destinés aux spécialistes (non compris dans la livraison)

Outre la notice comprise dans la livraison sont disponibles les documents suivants :

• Catalogue des pièces de rechange

Ces documents sont disponibles auprès du Junkers service d'information. Vous trouverez l'adresse correspondante au verso de cette notice.

1 Consignes de sécurité et explication des symboles

1.1 Mesures de sécurité

▶Respecter ces instructions afin d'assurer un fonctionnement correct.
▶Installer et mettre en service la chaudière et les autres accessoires conformément aux indications fournies dans les notices correspondantes.
▶L'accessoire doit être uniquement monté par un installateur agréé.
▶Utiliser cet accessoire uniquement en combinaison avec les thermostats et chaudières indiqués. Respecter le schéma de connexion !
▶Cet accessoire nécessite des raccordements électriques à différentes tensions. Ne pas brancher le côté basse tension sur le réseau 230 V et vice versa.
▶Avant de monter l'accessoire : Couper l'alimentation électrique (230 V AC) de la chaudière et de tous les autres composants reliés au BUS.
▶En cas de montage mural : ne pas monter cet accessoire dans une pièce humide.

1.2 Explication des symboles

Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d'un triangle de présignalisation.

Les mots suivants indiquent le degré de danger encouru si les instructions données pour éviter ce risque ne sont pas suivies.

• Prudence : risque de légers dommages matériels.
• Avertissement : risque de légers dommages corporels ou de gros dommages matériels.
• Danger : risque de gros dommages corporels, voir danger de mort.

Dans le texte, les indications sont précédées du symbole ci-contre. Elles sont délimitées par des lignes horizontales.

Ces indications donnent des informations importantes dans les cas où il n'y a pas de risque d'endommager l'appareil ou de mettre en péril l'utilisateur.

2 Indications concernant les accessoires

2.1 Utilisation conforme

Le module IEM sert pour l'intégration de circuits de chauffage étendus (p. ex. chauffage à air chaud et commandes de piscine) dans le système de chauffage avec le régulateur de chauffage FW 500.

2.2 Pièces fournies

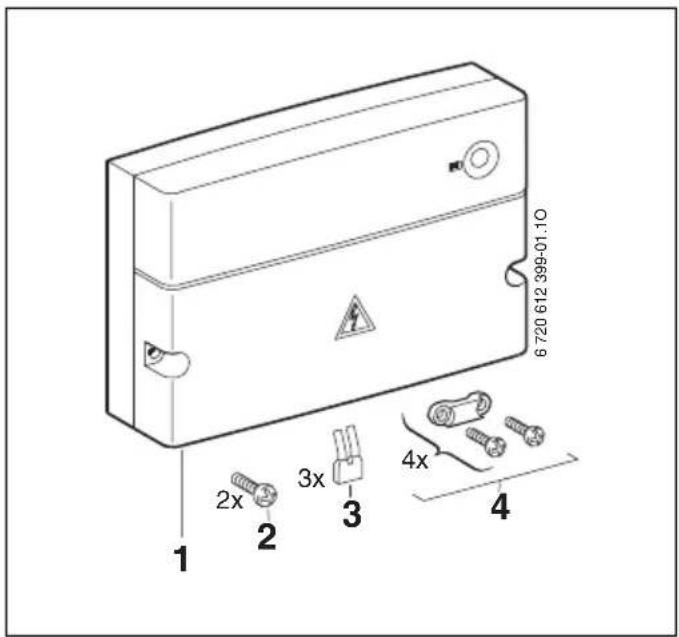

→ Fig. 1, page 62:

1 IEM
2 Vis pour la fixation de la partie avant
3 Ponts
4 Décharges de traction

2.3 Aperçu des combinaisons

Chaudière toutes les chaudièresavec commandeHeatronic 3 compatible BUS
Régulation climatique en fonction des conditions atmosphériques	FW 500
Nombre admissible d'IEM dans une installation de chauffage	maxi. 1 x IEM

2.4 Caractéristiques techniques

Contenu de la livraison Figure 1, page 62

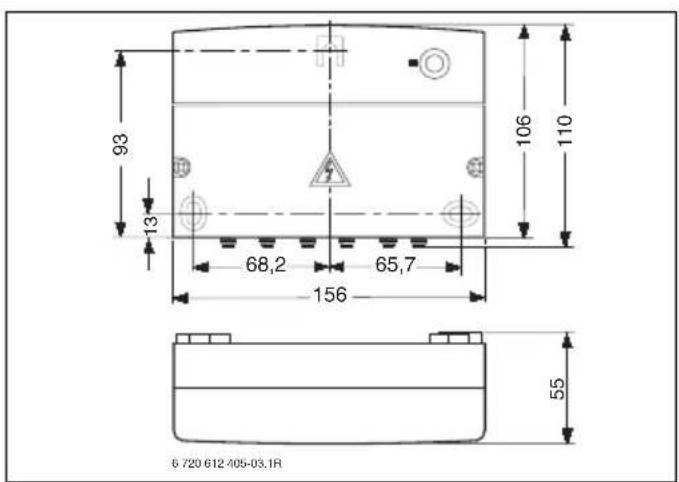

Dimensions Figure 2, page 62
Tensions nominales - BUS - Sorties R-A, R-B, R-C	15 V CC 230 V CA
Puissance de sortie maxi. par raccordement R-A, R-B, R-C 200 W
Consommation maximale de courant	4 A
Sorties J-A, J-B, J-C Contact	libre de potentiel
température ambiante admissible	0 ... 50 °C
Type de protection IP44
	CE

2.5 Description du fonctionnement

Pour les circuits de chauffage étendus, p. ex. de chauffages à air chaud ou commandes de piscine, le module IEM est doté d'une entrée libre de potentiel et d'une sortie pour notamment une pompe de chauffage.

la configuration des circuits de chauffage étendus A, B, et C se fait via le régulateur de chauffage FW 500.

Lorsqu'un circuit de chauffage étendu émet une demande de chaleur (fermeture du contact libre de potentiel J-A, J-B et J-C), la pompe de chauffage (sortie R-A, R-B et R-C) est activée. Par ailleurs, le générateur de chaleur est activé.

3 Installation

3.1 Montage

Danger : risque d'électrocution !

▶Avant d'effectuer le branche-ment électrique, couper l'alimentation électrique (230V AC) de la chaudière et de tous les autres composants reliés au BUS.

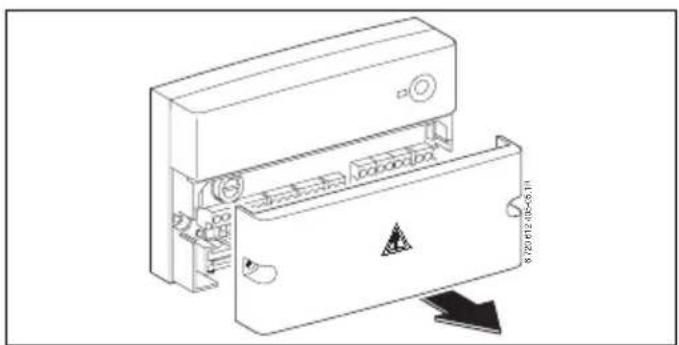

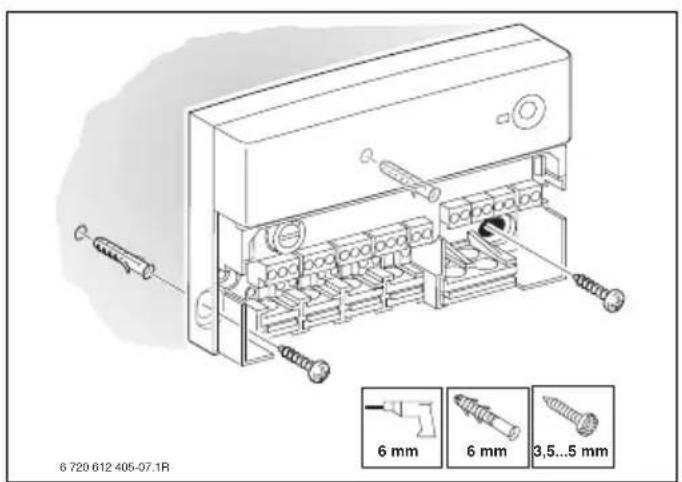

3.1.1 Montage mural

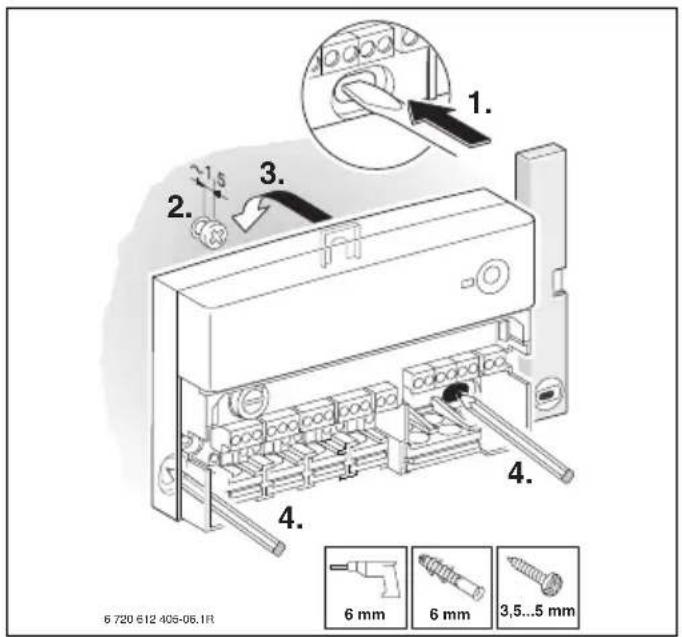

→ Figures 2 à 5 à partir de la page 62

3.1.2 Montage sur le rail de montage

→ Fig. 6, page 62

3.1.3 Démontage depuis le rail de montage

Prudence : L'ouverture forcée de la paroi arrière pour le démontage depuis le rail de montage provoque la réduction de la classe de protection à IP20.

→ Fig. 7, page 63

3.2 Branchement électrique

▶Afin de respecter les prescriptions en vigueur, il faut, pour effectuer le branchement, utiliser au moins des câbles électriques du type H05VV-... (NYM-...).
▶ Il est impératif de passer les câbles dans les douilles prémontées, afin de les protéger contre les gouttes d'eau, et de monter les décharges de traction comprises dans le colisage.

3.2.1 Raccordement connexion BUS

Longueurs de câbles admissibles de la commande Heatronic 3 compatible BUS au IEM :

Longueur de câble Section
≤80 m	0,40 mm 2
≤100 m	0,50 mm 2
≤150 m	0,75 mm 2
≤200 m	1,00 mm 2
≤300 m	1,50 mm 2

▶Pour éviter des effets inductifs : poser tous les câbles basse tension séparément des câbles 230V ou 400V (écart minimal 100 mm).

▶En cas d'effets inductifs externes, utiliser des câbles blindés. Les câbles sont ainsi protégés contre des influences inductives extérieures (p. ex. câbles à courant fort, conducteurs aériens, postes de transformation, postes de radio ou de télévision, stations radioamateurs, microondes, ou autres).

Protection contre les projections d'eau (IP) : Disposer les câbles de façon à ce que la gaine de câble pé-nètre d'au moins 20 mm dans le passe-câble (→ Fig. 8, page 63).

3.2.2 Branchement 230 V CA

▶Des câbles électriques d'une qualité constante doivent impérativement être utilisés.
▶Les sorties sont prévues pour le raccordement de pompes de chauffage jusqu'à 200 W. Commander les pompes plus puissantes via un relais.
▶Ne pas brancher aux sorties des commandes supplémentaires pilotant d'autres composants.

La puissance absorbée maximale des consommateurs branchés sur les sorties ne doit pas dépasser les consignes (→ Chapitre 2.4, page 4).

4 A n o m a l i e s

Le témoin de fonctionnement indique l'état de service de l'accessoire.

Les pannes s'affichent à l'écran du régulateur ou de la commande à distance concernée.

Témoin de fonctionnement	Cause Réaction de l'IEM Panne/remède
continuelle-ment éteint	-- Allumer la tension d'alimenta-		tion.
			Remplacer le fusible.
clignote Communication BUSvers le régulateur de chauffage FW 500 inter-rompue.		Tous les circuits de chauffage ne sont pas com-mandés.	Contrôler la connexion Bus et/ou les contacts d'entrée libres de potentiel.Lire le message de panne à l'écran du régulateur de chauffage FW 500. La notice du régulateur de chauffage FW 500 contient d'autres mesures d'élimination des pannes.
		Le signal de commuta-tion n'est pas univoque sur au moins une entrée.		Le circuit de chauffage con-cerné n'est pas commandé.
continuelle-ment allumé	Fonctionnement normal	Fonctionnement normal	Pas de panne
