TA 210 E - Thermostat Junkers - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	Junkers
Modèle	TA 210 E
Dimensions (L x H x P)	80 x 80 x 30 mm
Poids	150 g
Alimentation	2 piles AA (1,5 V)
Fonction principale	Régulation de la température ambiante
Programmation	Programmation horaire journalière et hebdomadaire
Affichage	Écran LCD rétroéclairé
Plage de température	5 °C à 30 °C
Précision	± 0,5 °C
Mode de fonctionnement	Chauffage, refroidissement, hors gel
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Fonction protection enfant et arrêt d'urgence
Pièces détachées	Piles (type AA), support mural
Réparabilité	Indice de réparabilité : 7/10 (changement de piles et nettoyage simples)
Indice de protection	IP20
Compatibilité	Chaudières et systèmes de chauffage Junkers

FOIRE AUX QUESTIONS - TA 210 E Junkers

Comment installer le thermostat TA 210 E ?

Fixez le support mural à l'emplacement souhaité, insérez les piles, puis enclenchez le thermostat. Suivez le guide de démarrage rapide fourni.

Comment programmer la température pour la semaine ?

Appuyez sur le bouton 'Prog' pour accéder au menu programmation. Utilisez les flèches pour définir les créneaux horaires et les températures souhaitées pour chaque jour.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont correctement insérées et en bon état. Remplacez-les si nécessaire. Assurez-vous que le thermostat est bien enclenché sur le support.

Comment réinitialiser le thermostat aux réglages d'usine ?

Maintenez enfoncés les boutons '+' et '-' simultanément pendant 5 secondes jusqu'à ce que l'écran clignote. Confirmez la réinitialisation.

Le thermostat ne répond plus, que faire ?

Retirez les piles pendant 10 secondes, puis réinsérez-les. Si le problème persiste, contactez le service après-vente Junkers.

Quelle est la durée de vie des piles ?

Les piles durent environ 1 an en utilisation normale. Un indicateur de batterie faible apparaît sur l'écran lorsque le remplacement est nécessaire.

Le thermostat indique 'Err', que signifie ce code ?

Le code 'Err' indique un défaut de capteur. Consultez la notice pour les codes d'erreur détaillés ou contactez le support technique.

Puis-je utiliser ce thermostat avec une pompe à chaleur ?

Oui, le TA 210 E est compatible avec les systèmes de chauffage et de refroidissement, y compris les pompes à chaleur. Sélectionnez le mode adéquat dans les réglages.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou de liquides, car ils pourraient endommager l'appareil.

Que faire en cas de panne de courant ?

Le thermostat fonctionne sur piles et conserve ses réglages en mémoire. En cas de coupure de courant, il continue de fonctionner normalement.

MODE D'EMPLOI TA 210 E Junkers

weersafhankelijke regelingen régulations climatiques

Un fonctionnement impeccable ne peut être garanti que lorsque les prescriptions sont strictement observées. ous réserve de modifications. S

Nous vous prions de bien vouloir lire attentivement ces prescriptions, de les remettre à l'utilisateur et de lui conseiller de les conserver soigneusement.

L'INSTALLATION, LA MISE EN SERVICE, L'ENTRE-TIEN ET LE SERVICE APRES VENTE DOIVENT ETRE EFFECTUES PAR UN INSTALLATEUR AGREE.

INHOUD	blz. / page	RESUME

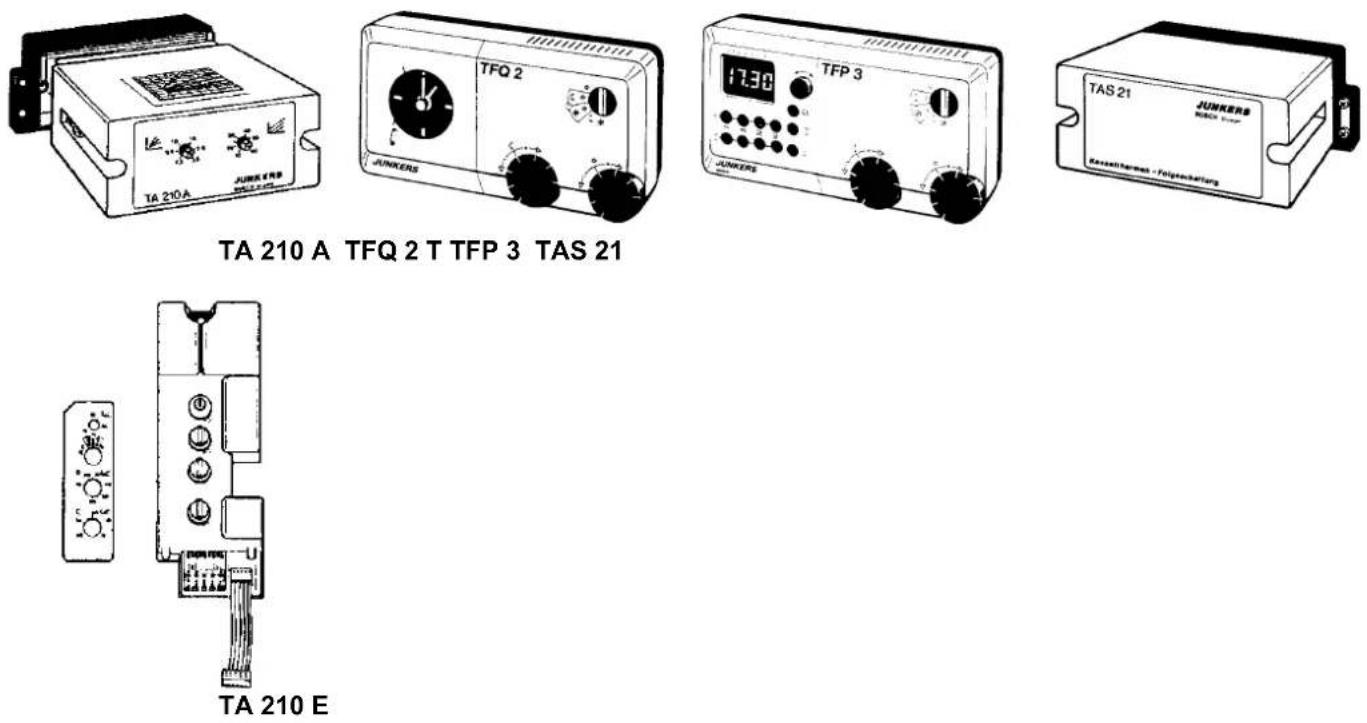

CENTRALE REGELAAR TA 210 A 3 COMMANDE CENTRALE TA 210 Atechnische gegevens 3 données techniquesmontagemontage van de buitenvoeler AF 3 montage de la sonde extérieure AFmontage van de vertrekvoeler VF 4 montage de la sonde de départ VFMontage van de centrale regelaarTA 210 Aelektrische aansluiting 5 raccordement électriquevloerverwarming (alleen met TA 210 A) 5 chauffage sol (uniquement avec TA 210 A)instelling TA 210 A 7 réglage du TA 210 Averwarmingscurve 7 courbe de chauffevoetpuntproportioneel bereik 8 plage proportionnelleuitschakelen van de verwarming 8 mise hors service du chauffagevoorbeelden van correcties van de instelwaarden voor TA 210 ACENTRALE REGELAAR TA 210 E 10 COMMANDE CENTRALE TA 210 Etechnische gegevensmontagemontage van de buitenvoeler AFmontage van de centrale regelaarTA 210 Eelektrische aansluitinginstelling TA 210 Eautomatische uitschakeling van de verwarmingbedrijfskeuzeschakelaarinstelling van de verwarmingscurveAFSTANDSBEDIENING TFQ 2 Ttechnische gegevensmontageinstellingfunctiekeuzeschakelaarcorrectieknoppenverkorte handleidingschuifschakelaarsinstelling van de klokAFSTANDSBEDIENING TFP 3technische gegevensmontageinstellingfunctiekeuzeschakelaarcorrectieknoppenverkorte handleidingschuifschakelaarsinstelling van de klokCASCADEREGELING TAS 21MOGELIJKE STORINGEN EN HOE ERAAN TEVERHELPENTIPS VOOR ENERGIEBESPARINGBELANGRIJKE NOTA'SNAVERKOOPSERVICEWAARBORGNUTTIGE ADRESSEN	3sonde extérieure AF4 montage de la commande centraleTA 210 A89 exemples de correction des valeurs de réglage du TA 210 ATA 210 A10 données techniques101011 montage de la commande centraleTA 210 E12 raccordement électrique13 réglage du TA 210 E13 coupure automatique du chauffage13 sélecteur de modes de service15 réglage de la courbe de chauffe16 COMMANDE A DISTANCE TFQ 2 T16 données techniques1617commutateur de dérogation17 boutons de correction17 mode d'emploi condensé18interrupteurs19 mise à l'heure19 COMMANDE A DISTANCE TFP 319 données techniques1920commutateur de dérogation20 boutons de correction21 mode d'emploi condensé21interrupteurs19 mise à l'heure25 COMMANDE EN CASCADE TAS 2127 PERTURBATIONS EVENTUELLES ET COMMENTY REMEDIER28 CONSEILS POUR L'ECONOMIE D'ENERGIE28NOTICES IMPORTANTES28 SERVICE APRES VENTE28 GARANTIE32 ADRESSES UTILES	montagemontagemontagemontage

1. COMMANDE CENTRALE TA 210 A convient pour chauffage sol

1.1 TECHNISCHE GEGEVENS 1.1 DONNEES TECHNIQUES

Ingangsspanning

(tussen klemmen 1 en 4)

Uitgangsspanning

(tussen klemmen 2 en 4)

27 V-DC Tension entrée

(entre bornes 1 et 4)

max. 24 V-DC

Tension sortie

min. 3 V-DC

(entre bornes 2 et 4)

Weerstandswaarden :

Valeurs de résistance :

vertrekvoelersonde de départ		buitenvoeler AFsonde extérieure AF
vertrektemperatuur in °C températ. de départ en °C	weerstand in Ohm *résistance en Ohm *	vertrektemperatuur in °C températ. de départ en °C	weerstand in Ohm *résistance en Ohm *
20	14772	- 20	2392
26	11500	- 16	2088
32	9043	- 12	1811
38	7174	- 8	1562
44	5730	- 4	1342
50	4608	+ 0	1149
56	3723	+ 4	984
62	3032	+ 8	842
68	2488	+ 12	720
74	2053	+ 16	616
80	1704	+ 20	528
86	1421	+ 24	454

* deze waarden gelden enkel wanneer de centrale regelaar van de klemsokkel afgenomen werd
* ces valeurs ne sont correctes que lorsque le régulateur central est enlevé du socle

1.2 MONTAGE 1.2 MONTAGE

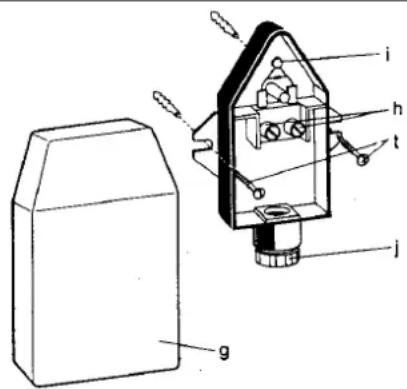

1.2.1 MONTAGE VAN DE BUITENVOELER AF

La sonde extérieure doit être montée sur le mur extérieur. Les expositions idéales sont les murs extérieurs nord ou est. Les influences directes des rayons solaires sont à éviter. Montez la sonde comme indiqué dans fig. 2 ou 3.

fig. 2

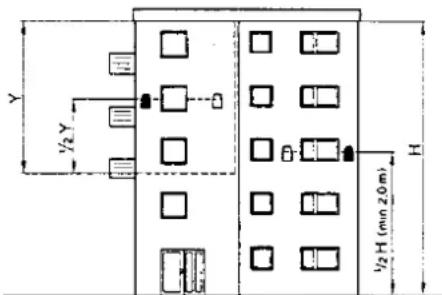

H bewoonde hoogte door de voeler te controleren hauteur habitée à contrôler par la sonde aanbevolen montageplaats endroit de montage recommandé minder gunstige montageplaats endroit de montage moins favorable

fig. 3
Y,H bewoond oppervlak door de voeler te controleren surface habitée à contrôler par la sonde aanbevolen montageplaats endroit de montage recommandé minder gunstige montageplaats endroit de montage moins favorable

La sonde de départ VF est fixée à l'aide des accessoires prévus sur la conduite de départ du circuit chauffage. Utilisez de la pâte conductrice à l'endroit de fixation. (voir fig. 5 et 6)

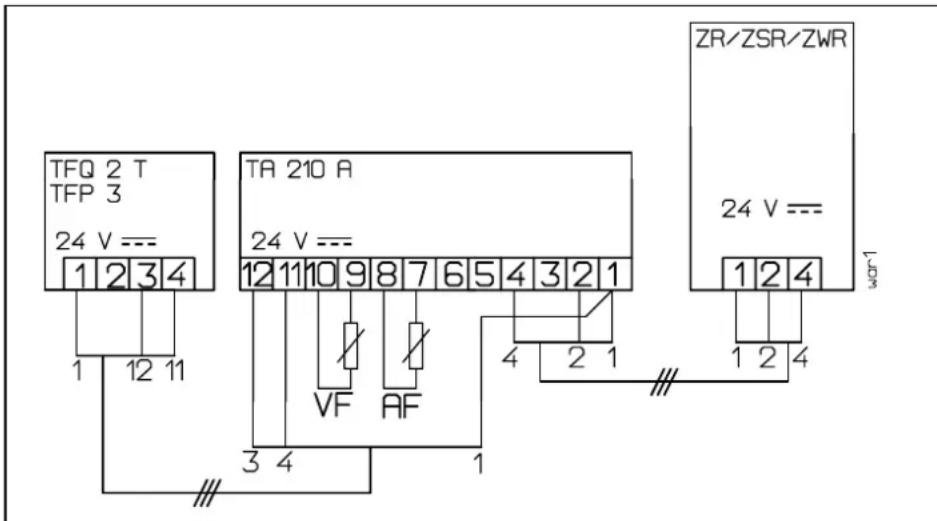

fig. 5 montageschema voor TA 210 A schéma de montage pour TA 210 A

AF = buitenvoeler / sonde extérieure

VF = vertrekvoeler / sonde de départ

TA 210 A = centrale regelaar / commande centrale

TFQ/TFP = afstandsbediening / commande à distance

fig. 6 vertrekvoeler sonde de départ

n = vertrekleiding / conduite de départ

1.2.3 MONTAGE VAN DE CENTRALE REGELAAR TA 210 A

Après dégagement des vis, démontez le capot du socle. Le socle est à monter à proximité de la chaudière. (voir fig. 5 et 7)

fig. 7 centr. regelaar/comm. centrale

a = klemsokkel / socle

g = regelaarhuis / capot du régulateur

h = schroef / vis

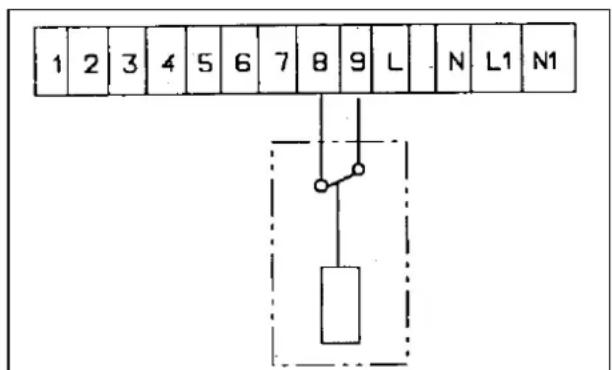

1.3 ELEKTRISCHE AANSLUITING

Les bornes de la chaudière, du TA 210 A et du TFQ 2T/TFP 3 doivent être raccordées comme dans fig. 8.

Le TA 210 A est pourvu d'une résistance 5,1 kΩ entre les bornes 11 et 12. Lors de l'installation d'une commande à distance, cette résistance est à enlever (voir fig. 9). Ne raccordez en aucun cas du 230 V sur le TA 210 A et TFQ 2T/TFP 3.

fig. 8

fig. 9

1.3.1 CHAUFFAGE SOL (uniquement avec TA 210 A)

En cas de chauffage par le sol, un limiteur de température doit être fixé sur le départ de la chaudière (aquastat applique). Il doit être réglé à la température maximale admise du chauffage par le sol. (voir fig. 10 et 11) Cet aquastat coupe les bornes 8 et 9 de la chaudière. Quand la température de départ est trop élevée, l'aquastat coupe l'appareil. Il ne peut pas déclencher la chaudière en cas de fonctionnement normal.

Note : Nous vous conseillons d'installer un circulateur complémentaire avec collecteur d'équilibre. (fig. 11 à la page 6)

fig. 10

fig. 11

1 handbediende schakelaar voor circulatiepomp 1 interrupteur à commande manuelle pour circulateur
2 bijkomende circulatiepomp 2 circulateur supplémentaire
3 temperatuurbegrenzer 3 limiteur de température
4 thermometer 4 thermomètre
5 vertrekvoeler 5 sonde de départ
6 buitenvoeler 6 sonde extérieure
7 collector 7 collecteur
8 expansievat 8 vase d'expansion

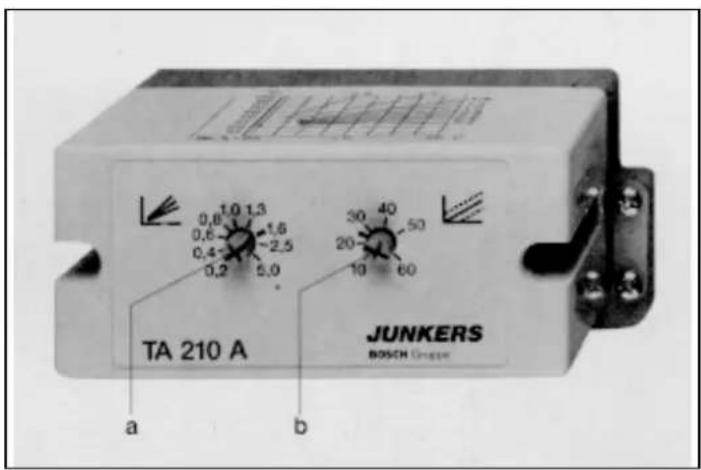

1.4. INSTELLING TA 210 A

L'appareil est pré-réglé en usine, au point fixe de 20°C et une courbe de chauffage de 1,6, afin d'obtenir une température suffisante, même pendant la période de transition entre l'hiver et l'été. Pour des températures de départ inférieures à 50°C, il convient de diminuer la courbe de chauffe et le point fixe.

fig. 12

A = vertrektemp.°C / temp. départ °C B = buitentemp.°C / temp. extérieure °C

fig. 13

fig. 14

1.4.1 VERWARMINGSCURVE (fig. 13 & 14)

Le chiffre, choisi avec le bouton de réglage (a), correspond à la courbe de chauffe du schéma.

Plage de réglage : sans étapes de 0,2 à 5,0.

Afin de choisir la courbe de chauffe exacte, il faut connaître la température de départ maximale lorsque la température extérieure est la plus basse. Vous pouvez définir cette valeur par expérience ou, dans le cas d'une nouvelle abitation, par le calcul des déperditions de chaleur. h

EXEMPLE : chauffage avec des radiateurs avec une température de départ maximale de 75°C lorsque la température extérieure est de -15°C.

Réglage de la courbe de chauffe : 1,6.

maximale vertrektemperatuur in °C température de départ maximale en °C

verwarming met radiatorenlaagste buitentemperatuurtempérature extérieurela plus basse en	chauffage avec radiateurs				vloerverwarmingchauffage par le sol
	90	75	60	50		35
- 20	°C		1,7	1,4		0,9
- 18	°C		1,9	1,5		1,0
- 15	°C		2,1	1,6		1,1
- 12	°C		2,3	1,7		1,2

verwarmingscurven / courbes de chauffe

1.4.2 VOETPUNT (fig. 13)

Avec le bouton de réglage (b) vous pouvez modifier la courbe de chauffe pour obtenir une adaptation de la température de départ aux exigences spécifiques de l'installation de chauffage et de l'habitation.

Plage de réglage

10 → 60^irc C

Réglage en usine

20^ircC

1.4.3 PLAGE PROPORTIONNELLE (fig. 14)

Avec le bouton de réglage (d) on peut modifier la sensibilité du régulateur.

Plage de réglage

5 → 15 K

Réglage en usine

15 K

p. ex. - avec radiateurs

10 → 12 K

- avec chauffage sol

8 → 10 K

REMARQUE : Des valeurs de réglage basses mènent à une précision de réglage plus haute mais également à une stabilité plus basse. Ceci veut dire que l'enclenchement et le déclenchement peuvent se présenter même dans la plage de modulation. Des valeurs de réglage élevées mènent à une précision de réglage plus basse mais à une excellente stabilité. Parce qu'une régulation modulante doit avoir un fonctionnement STABLE, on doit faire une correction avec le bouton (d) le plus souvent vers des valeurs de réglage plus élevées.

1.4.4 MISE HORS SERVICE DU CHAUFFAGE (fig. 14)

Avec le bouton de réglage (c) la mise en et hors service du chauffage est dépendante de la température extérieure. Même avec l'interrupteur du circulateur en position de commande III, le circulateur est arrêté quand cette température extérieure est dépassée.

Plage de réglage

15 → 25^irc C

Réglage en usine

25^ircC

1.5. VOORBEELDEN VAN CORRECTIES VAN DE INSTELWAARDEN (fig. 15)

1.5. EXEMPLES DE CORRECTION DES VALEURS DE REGLAGE (fig. 15)

in de kamers is het ...dans les chambres il fait ...	verwarming met vertrektempera-turen tot 90°Cchauffage avec températures de départ jusqu'à 90°C	lagetemperatuurverwarming (vloerverwarming) tot 60°Cchauffage basse température (chauffage sol) jusqu'à 60°C
te koud bij gelijk welke buiten-temperatuurtrop froid par n'importe quelle température extérieure	knop (b) met 5 tot 10 verhogenaugmenter bouton (b) de 5 à 10	knop (b) met 3 tot 6 verhogenaugmenter bouton (b) de 3 à 6
te koud bij een gemiddelde buitentemperatuurtrop froid à une température extérieure moyenne	knop (a) met 0,2 tot 0,4 verlagenknop (b) met 5 tot 10 verhogenabaisser bouton (a) de 0,2 à 0,4augmenter bouton (b) de 5 à 10	knop (a) met 0,1 tot 0,2 verlagenknop (b) met 3 tot 6 verhogenabaisser bouton (a) de 0,1 à 0,2augmenter bouton (b) de 3 à 6
te koud bij strenge vorsttrop froid en cas de grand froid	knop (a) met 0,2 tot 0,3 verhogenaugmenter bouton (a) de 0,2 à 0,3	knop (a) met 0,1 tot 0,2 verhogenaugmenter bouton(a) de 0,1 à 0,2
te warm bij gelijk welke buiten-temperatuurtrop chaud par n'importe quelle température extérieure	knop (b) met 5 tot 10 verlagenabaisser (b) de 5 à 10	knop (b) met 3 tot 6 verlagenabaisser bouton (b) de 3 à 6
te warm bij een gemiddelde buitentemperatuurtrop chaud à une température extérieure moyenne	knop (a) met 0,2 tot 0,4 verhogenknop (b) met 5 tot 10 verlagenaugmenter bouton (a) de 0,2 à 0,4abaisser bouton (b) de 5 à 10	knop (a) met 0,1 tot 0,2 verhogenknop (b) met 3 tot 6 verlagenaugmenter bouton (a) de 0,1 à 0,2abaisser bouton (b) de 3 à 6
te warm bij strenge vorsttrop chaud en cas de grand froid	knop (a) met 0,2 tot 0,4 verlagenabaisser bouton (a) de 0,2 à 0,4	knop (a) met 0,1 tot 0,2 verlagenabaisser bouton (a) de 0,1 à 0,2

fig. 15

2. CENTRALE REGELAAR TA 210 E

in te bouwen in ketels CERASTAR

2. COMMANDE CENTRALE TA 210 E

à encastrer dans chaudières CERASTAR

BELANGRIJKE OPMERKING :

DE TA 210 E MAG NIET GEBRUIKT WORDEN BIJ VLOERVERWARMING.

EBRUIK HIERVOOR ALLEEN DE TA 210 A.

REMARQUE IMPORTANTE

LE TA 210 E NE PEUT PAS ETRE UTILISE AVEC CHAUFFAGE PAR LE SOL.

UTILISEZ UNIQUEMENT LE TA 210 A. G

Plage de régulation température de départ

Meetbereik buitenvoeler - 20°C -> + 30°C Plage de mesure sonde extérieure

- 30°C -> + 50°C Température d'environnement admise pour la sonde extérieure-

Beschermingsklasse III Classe de protection

eerstandswaarden :

Valeurs de résistance : W

vertrekvoeler (ingebouwd in de gaswandketel) sonde de départ (incorporée dans la chaudière murale)		buitenvoeler AF sonde extérieure AF
vertrektemperatuur in °C températ. de départ en °C	weerstand in Ohm * résistance en Ohm *	vertrektemperatuur in °C températ. de départ en °C	weerstand in Ohm * résistance en Ohm *
20	14772	- 20	2392
26	11500	- 16	2088
32	9043	- 12	1811
38	7174	- 8	1562
44	5730	- 4	1342
50	4608	+ 0	1149
56	3723	+ 4	984
62	3032	+ 8	842
68	2488	+ 12	720
74	2053	+ 16	616
80	1704	+ 20	528
86	1421	+ 24	454

2.2 MONTAGE 2.2 MONTAGE

2.2.1 MONTAGE VAN DE BUITENVOELER AF

La sonde extérieure doit être montée sur le mur extérieur. Les expositions idéales sont les murs extérieurs nord ou est. Les influences directes des rayons solaires sont à éviter. Montez la sonde comme indiqué dans fig. 17 ou 18.

H	bewoonde hoogte door de voeler te controlerenhauteur habitée à contrôler par la sondeaanbevolen montageplaatsendroit de montage recommandéminder gunstige montageplaatsendroit de montage moins favorable

Y,H	bewoond oppervlak door de voeler te controleren surface habitée à contrôler par la sonde
	aanbevolen montageplaats endroit de montage recommandé
	minder gunstige montageplaats endroit de montage moins favorable

Le commande centrale doit être montée dans le boîtier de commande de la chaudière CERASTAR. (voir fig. 20)

• Enlevez le manteau de la chaudière.
• Dévissez la partie inférieure (s) du couvercle.
• Otez les boutons de réglage de l'interrupteur principal (f), de l'aquastat (e) et du sélecteur de température d'eau sanitaire (m - uniquement pour ZWR). Enlevez également les capes protectrices du sélecteur de fonctionnement (n) et du limiteur de température (u).
• Dévissez les 4 vis du couvercle supérieure (k) et ouvrez le boîtier de commande.
• Enlevez le couvercle (o).
• Insérez le TA 210 E par l'arrière dans l'endroit prévu dans le boîtier de commande (p). Bloquez le régulateur par la vis (l).
• Glissez le panneau de commande (q) au-dessus des boutons de réglage et fixez par pression.
• Montez la partie supérieure (k) du boîtier de commande (4 vis).
• Raccordez le câble de liaison (r) entre le régulateur et le bornier du circuit imprimé de la chaudière.
• Montez les deux couvertures (k) et (s) sur le boîtier de commande et montez le manteau de la chaudière.

fig. 22

2.3 RACCORDEMENT ELECTRIQUE

La chaudière, le TA 210 E et le TFQ 2T / TFP 3 doivent être raccordées comme dans fig. 22.

Le TA 210 E ne peut être utilisé que lorsque l'interrupteur du circulateur sera réglé sur la position de commande III. Avec toutes les autres positions de commande, la mention d2 s'affiche sur le display de la chaudière.

Le régulateur et la chaudière sont raccordés avec le câble de liaison livré avec. (voir fig. 20 & 22)

Les bornes (h) de la sonde extérieure doivent être raccordées par un raccordement à 2 fils aux bornes AF de la chaudière. (voir fig. 21 & 22)

Les conduites 24 V/DC doivent être installés séparément de la conduite du réseau 230 V/AC.

Respectez les mesures suivantes pour le câblage :

a) du TA 210 E vers la commande à distance 3 X 1,5 mm²
b) du TA 210 E vers la sonde extérieure jusqu'à 20 m, minimum 0,75 mm² jusqu'à 30 m, minimum 1,00 mm² à partir de 30 m = 1,50 mm²

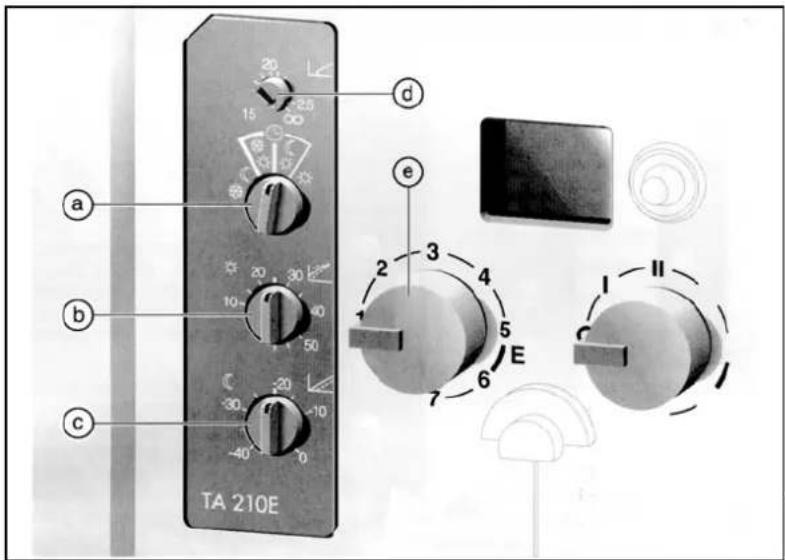

2.4 INSTELLING

2.4.1

AUTOMATISCHE UITSCHAKELING VAN DE VERWARMING (fig. 23 - d)

On règle par cette molette la température extérieure (15 à 25°C) d'enclenchement / déclenchement automatique du chauffage (brûleur et circulateur). Cette fonction évite la commande manuelle d'été en hiver.

Exemple :

En position 20, le chauffage sera déclenché lors de températures extérieures de plus de +20°C et ré-enclenché automatiquement au-dessous de +19°C. La valeur de réglage est à déterminer par l'utilisateur. En réglage d'usine ∞ cette commande n'est pas en fonction, c.-à-d. que le chauffage peut être enclenché avec toutes les températures extérieures, p. ex. lors de la mise en fonction en plein été.

fig. 23

2.4.2

BEDRIJFSKEUZESCHAKELAAR

(fig. 23 - a)

2.4.2

SELECTEUR DE MODES DE SERVICE (fig. 23 - a)

La position du sélecteur doit correspondre avec la position du commutateur de dérogation du TFQ 2 T ou TFP 3.

Vous choisirez entre les 5 différents modes de service décrits ci-après.

UITSCHAKELING BIJ NACHTVORST

Efficace uniquement sur commutation III du circulateur de la chaudière. Si la température extérieure monte à plus de +4°C, le brûleur et le circulateur coupent.

Si la température extérieure tombe en dessous de +3°C, le circulateur s'enclenche et la température de départ sera réglée au minimum de 10°C.

Choisissez cette position en été et durant vos vacances d'hiver, quand la température ambiante peut descendre sensiblement (attention : plantes d'appartement, animaux domestiques,...).

La température de départ reste abaissée à la valeur réglée à la molette (c).

Choisissez cette position durant vos vacances d'hiver, si la température ambiante ne doit pas trop baisser.

SERVICE D'ECONOMIE AUTOMATIQUE

Commutation automatique entre le service d'arrêt total et le service normal aux heures réglées sur l'horloge.

Choisissez cette commutation quand votre bâtiment est bien isolé et qu'un abaissement rapide est ainsi évité. Lors du service coupure (p. ex. pendant la nuit), le brûleur et le circulateur sont arrêtés jusqu'à une température extérieure de +3°C environ.

SERVICE AUTOMATIQUE

Commutation automatique entre service abaissé

et service normal suivant les heures réglées sur l'horloge.

Choisissez cette position quand l'isolation du bâtiment n'est pas trop bonne pour éviter un refroidissement trop rapide lors du service abaissement. Lors du service abaissement, l'installation de chauffage reste en service à la température d'abaissement à n'importe quelle température extérieure. Le circulateur tourne.

SERVICE NORMAL EN PERMANENCE

La température de départ ne sera pas abaissée.

Choisissez temporairement cette position si, occasionnellement, vous allez au lit plus tard que d'habitude (p. ex. soirée entre amis). L'abaissement ou l'arrêt réglé sur l'horloge sera alors ignoré. Remettez

après-coup sur position ✉ ou ⚡

La courbe de chauffe indique quelle température de départ sera nécessaire à quelle température extérieure pour assurer un service de chauffe suffisant.

La courbe de chauffe est la ligne droite entre la température de départ maximale réglée (e) et le point de base (b).

POINT FIXE (fig. 23 - b)

Le point fixe de la courbe de chauffe est la température de départ (température des corps de chauffe) atteinte lors d'une température extérieure de +20°C. Il est réglable de 10 à 60°C.

Choisissez une valeur de réglage basse (p. ex. 20) pour autant que la conception de l'installation de chauffage (p. ex. chauffage à basse température) l'admette.

Si la température ambiante est trop basse lors de températures extérieures élevées et malgré les vannes de radiateurs grand ouvertes, choisissez une valeur plus élevée (p. ex. 30).

REGLAGE DE LA TEMPERATURE DE DEPART MAXIMALE DU CHAUFFAGE (fig. 23 - e)

La température de départ maximale réglable entre 35 et 88°C, est à choisir au sélecteur de température de départ. Le tableau suivant indique quelle température de consigne correspond aux valeurs 1 à 7 du cadran du sélecteur de température de départ.

waarde	1	2	3	4	5	6	7	valeur	1	2	3	4	5	6	7
referentie-temperatuur °C	35	40	50	60	70	80	88	température de consigne °C		35	40	50	60	70	80	88

Cette température de départ maximale sera atteinte lors d'une température extérieure de -15°C. La température de chauffe nécessaire au niveau des corps de chauffe, résulte de la conception de l'installation de chauffage. Si ces données manquent, on se basera sur les valeurs d'expérience.

En cas de températures extérieures très basses et avec les vannes de radiateurs grand ouvertes, les locaux sont trop froids, on choisira une valeur de réglage de 1/2 trait plus haut du cadran.

En cas de températures extérieures très basses, les locaux sont trop chauds, on choisira une valeur de réglage de 1/2 trait plus bas du cadran.

ABAISSEMENT NOCTURNE (fig. 23 - c) (uniquement d'application avec horloge incorporé dans la chaudière)

Lors du service abaissement, la température de départ est abaissée de la valeur réglée sur la molette (c), c.à.d. que la courbe de chauffe sera décalée en parallèle vers le bas (ligne discontinue, voir fig. 24). La température nocturne est réglable entre 0 et -40 K.

Choisissez la valeur de réglage dont vous désirez abaisser la température ambiante.

Mention : D'un abaissement de la température de départ de 5 K résulte un abaissement de la température ambiante de 1 K environ.

3. AFSTANDSBEDIENING TFQ 2 T 3. COMMANDE A DISTANCE TFQ 2 T

3.1 DONNEES TECHNIQUES

0,05

K/min

Plage de réglage AVEC compensa-
	tion de température ambiante(sélecteurs (i) et (j) en position ●)
23 °C	régime jour
17 °C	régime nuit
Plage de réglage SANS compensa-
	tion de température ambiante(sélecteurs (i) et (j) en position ○)
+ 25 K	régime jour
+/- 0 K	régime nuit
35°C	Température d’utilisation

3.2 MONTAGE

Retirez la partie supérieure du socle. (voir fig. 26)

Les boutons de commande restent fixé à la partie supérieure. Le socle se fixe directement au mur à une hauteur d'environ 1,5 m. (voir fig. 25)

Utilisez le gabarit de perçage. (voir fig. 27)

fig. 25

aanbevolen montageplaats endroit d'installation conseillé

L'endroit de montage (local pilote) doit être adapté pour le réglage de la température de toute l'installation. En général c'est la pièce de séjour. Les corps de chauffe de ce local ne peuvent pas être équipés de robinets thermostatiques.

L'emplacement doit être à l'abri des courants d'air en provenance de portes ou fenêtres, etc... et à l'abri des sources de chaleur : TV, rayonnement solaire, feu ouvert, etc... Uniquement quand la correction de température ambiante est déclenchée, on peut y faire exception.

3.3 INSTELLING

Le TFQ 2 T est une simple commande à distance avec ou sans détection de la température ambiante et non un thermostat d'ambiance individuel. Il peut décaler suivant les besoins la courbe de chauffe du TA 210 A ou TA 210 E. Il est donc important que celle-ci soit réglée correctement.

3.3.1 COMMUTATEUR DE DEROGATION (fig. 28 - f)

La position du sélecteur doit correspondre avec la position du sélecteur de modes de service du TA 210 E. (ne s'applique pas au TA 210 A)

Vorstbeveiliging.

Continu nachtverlaging.

Protection contre le gel.

Abaissement nocturne continu.

Fonctionnement automatique entre le régime jour et la protection contre le gel suivant l'horloge.

Fonctionnement automatique entre le régime

jour et l'abaissement nocturne uivant l'horloge. s

Régime jour continu.

3.3.2 CORRECTIEKNOPPEN (fig 28 - h en g)

3.3.2 BOUTONS DE CORRECTION (fig. 28 - h et g)

A l'aide de ces boutons, on peut décaler parallèlement la courbe de chauffe réglée sur le TA 210 A/E.

Une graduation représente une variation de la température ambiante de 1 K environ resp. de la température de départ de 5 K environ.

3.3.3 MODE D'EMPLOI CONDENSE (fig. 28 - n)

Celui se trouve sur le côté droit de la commande à distance.

3.3.4 SCHUIFSCHAKELAARS (fig. 29 - o en p)

3.3.4 INTERRUPTEURS (fig. 29 - o et p)

Sur le dos de la commande se trouvent deux interrupteurs coulissants :

o = interrupteur ⚙ pour régime jour,

p = interrupteur pour abaissement nocturne.

Position O sonde de température d'ambiance débranchée

Position ● sonde de température d'ambiance activée.

FUNCTIEKEUZESCHAKELAAR (f) IN DE STAND

COMMUTATEUR DE DEROGATION (f) EN

POSITION OU OU

SCHUIFSCHAKELAAR (o) - INTERRUPTEUR (o)
CORRECTIEKNOP (g) - BOUTON DE CORRECTION (g)
aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite	aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite
vertrektemperatuurcorrectie correction de la température de départ			kamertemperatuur ongeveer ... température ambiante environ ...
-25 K 0 K +	25 K 17°C 20°C 23°C

FUNCTIEKEUZESCHAKELAAR (f) IN DE STAND

COMMUTATEUR DE DEROGATION (f) EN

POSITION OU

SCHUIFSCHAKELAAR (p) - INTERRUPTEUR (p)
CORRECTIEKNOP (h) - BOUTON DE CORRECTION (h)
aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite	aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite
vertrektemperatuurcorrectie correction de la température de départ			kamertemperatuur ongeveer ... température ambiante environ ...
- 50 K - 25 K +/- 0 K 12°C 14,5°C 17°C

REMARQUE : Ces valeurs ne sont valables qu'après un réglage correct de la courbe de chauffe. s

3.4. INSTELLING VAN DE KLOK (fig. 30)

La mise à l'heure peut être effectuée dans les 2 sens de rotation. Les cavaliers rouges marquent le début du régime de jour. Les cavaliers bleus marquent le début du régime de nuit. Les cavaliers sont à placer alternativement rouge/bleu. La durée de commutation minimale est de 30 min. L'anneau pour les cavaliers est divisé en périodes de 15 min.

fig. 30

4. AFSTANDSBEDIENING TFP 3 4. COMMANDE A DISTANCE TFP 3

4.1 DONNEES TECHNIQUES

4.2 MONTAGE

Retirez la partie supérieure du socle. (voir fig. 32)

Les boutons de commande restent fixé à la partie supérieure. Le socle se fixe directement au mur à une hauteur d'environ 1,5 m. (voir fig. 31)

Utilisez le gabarit de perçage. (voir fig. 33)

fig. 31

aanbevolen montageplaats endroit d'installation conseillé

L'endroit de montage (local pilote) doit être adapté pour le réglage de la température de toute l'installation. En général c'est la pièce de séjour. Les corps de chauffe de ce local ne peuvent pas être équipés de robinets therostatiques. m

L'emplacement doit être à l'abri des courants d'air en provenance de portes ou fenêtres, etc... et à l'abri des sources de chaleur : TV, rayonnement solaire, feu ouvert, etc... Uniquement quand la correction de température ambiante est déclenchée, on peut y faire exception.

4.3 REGLAGE

Le TFP 3 est une simple commande à distance avec ou sans détection de la température ambiante et non un thermostat d'ambiance individuel. Il peut décaler suivant les besoins la courbe de chauffe du TA 210 A ou TA 210 E. Il est donc important que celle-ci soit réglée correctement.

4.3.1 COMMUTATEUR DE DEROGATION (fig. 32 - f)

La position du sélecteur doit correspondre avec la position du sélecteur de modes de service du TA 210 E. (ne s'applique pas au TA 210 A)

Protection contre le gel.

Abaissement nocturne continu.

Fonctionnement automatique entre le régime jour et la protection contre le gel suivant l'horloge. Fonctionnement automatique entre le régime jour et l'abaissement nocturne uivant l'horloge. s

Régime jour continu.

4.3.2 BOUTONS DE CORRECTION (fig. 32 - h et g)

A l'aide de ces boutons, on peut décaler parallèlement la courbe de chauffe réglée sur le TA 210 A/E. Une graduation représente une variation de la température ambiante de 1 K environ resp. de la température de départ de 5 K environ.

4.3.3 VERKORTE HANDLEIDING (fig 32 - e)

Celui se trouve sur le côté droit de la commande à distance.

4.3.4 INTERRUPTEURS (fig. 34 - o et p)

Sur le dos de la commande se trouvent deux interrupteurs coulissants :

o = interrupteur pour régime jour, p = interrupteur pour abaissem

Position O sonde de température d'ambiance débranchée

Position ● sonde de température d'ambiance activée.

fig. 34

FUNCTIEKEUZESCHAKELAAR (f) IN DE STAND

COMMUTATEUR DE DEROGATION (f) EN

SCHUIFSCHAKELAAR (o) - INTERRUPTEUR (o)
CORRECTIEKNOP (g) - BOUTON DE CORRECTION (g)
aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite	aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite
vertrektemperatuurcorrectie correction de la température de départ			kamertemperatuur ongeveer ... température ambiante environ ...
- 25 K 0 K + 25 K 17°C 20°C 23°C

FUNCTIEKEUZESCHAKELAAR (f) IN DE STAND

COMMUTATEUR DE DEROGATION (f) EN

SCHUIFSCHAKELAAR (p) - INTERRUPTEUR (p)
CORRECTIEKNOP (h) - BOUTON DE CORRECTION (h)
aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite	aanslag links butée gauche	middenstand position centrale	aanslag rechts butée droite
vertrektemperatuurcorrectie correction de la température de départ			kamertemperatuur ongeveer ... température ambiante environ ...
- 50 K - 25 K +/- 0 K 12°C 14,5°C 17°C

REMARQUE : Ces valeurs ne sont valables qu'après un réglage correct de la courbe de chauffe.

4.4 INSTELLING VAN DE KLOK (fig. 35)

4.4.1 BEDIENINGSKNOPPEN EN FUNCTIE-AANDUIDING :

4.4.1 POUSSOIRS ET AFFICHAGES FONCTIONNELS :

i bouton de réglage du jour et de l'heure
j bouton d'effacement du mémoire (CL)
k poussoir de réglage de l'heure
I poussoir de réglage du jour

m poussoir début du régime de nuit

n poussoir début du régime de jour
o affichage du programme
p affichage de l'heure
q affichage du jour

Programmation de base par l'usine :

• 06.00 h = début du régime de jour,
• 22.00 h = début du régime de nuit.

Cette programmation est la même pour tous les jours de la semaine et pour chacun des quatre cycles de commutation.

4.4.2 DEBUT DE LA PROGRAMMATION (fig. 36)

Actionner avec une pointe la touche d'effacement (CL).

L'affichage clignote.

4.4.3 INSTELLEN VAN DE DAG (fig. 37)

Appuyez sur la touche Δ et tournez en même temps le bouton rotatif (i) jusqu'à ce que la flèche indique le jour exact. (p. ex. 1 = lundi, 2 = mardi, etc...)

Relâcher la touche Δ . Affichage résultant, voir fig. 37. Affichage constant du jour en cours (ici 3 = mercredi). L'affichage de l'heure 00.00 clignote en alternance avec le point décimal.

4.4.4 INSTELLEN VAN HET UUR (fig. 38)

Enfoncez la touche ⏻ et tournez le bouton rotatif (i) de façon à obtenir l'heure désirée. Relâchez la touche ⏻. L'heure programmée ainsi que les flèches de tous les jours de la semaine s'affichent.

4.4.5 PROGRAMMEREN VAN DE SCHAKELPERIODES

REMARQUE : Nous vous conseillons d'introduire d'abord le programme commun à une majorité de jours de la semaine. Ce programme est valable pour tous les jours. Les programmes différents seront introduits ultérieurement.

Par jour, 8 périodes de commutation peuvent être programmées.

Pour la programmation du début du premier régime de jour, actionnez le poussoir gauche de la série ⚙. (voir ig. 35) f

Pour la programmation du début du premier régime de nuit, actionnez le poussoir gauche de la série (voir fig. 35)

PROGRAMMEREN VAN DE EERSTE OPWARMINGS-ERIODE (fig. 39)

Enfoncez la touche gauche (fig. 35 - n) de la série 🌿. La valeur programmée en usine, 06.00 h s'affiche.

Simultanément tournez le bouton rotatif (i) jusqu'à obtenir l'heure désirée. Relâchez le bouton

PROGRAMMEREN VAN DE EERSTE ACHTVERLAGING (fig. 40)

Enfoncez la touche gauche (fig. 35 - m) de la série . La valeur programmée en usine, 22.00 h s'affiche.

Simultanément tournez le bouton rotatif (i) jusqu'à obtenir l'heure désirée. Relâchez le bouton

Ainsi de suite, programmez les autres périodes de commutation à l'aide des touches (fig. 35 n & m). S'il n'y a qu'une période de commutation prévue par jour, effacez les 3 autres. (voir fig. 41) (

4.4.6 WISSEN VAN EEN SCHAKELPERIODE (fig. 41)

4.4.6 EFFACEMENT D'UNE PERIODE DE COMMUTATION (fig. 41)

Enfoncez la touche ⚙ de la période à effacer et simultanément tournez le bouton rotatif (i) vers la gauche, jusqu'à ce que les traits s'affichent.

Procédez de même avec la touche de la période à effacer.

4.4.7 AANDUIDING VAN HET PROGRAMMA

Chaque période de commutation est affichée par deux flèches. La flèche gauche indique le début du régime de jour, la flèche droite indique le début du régime de nuit.

Entre les flèches apparaissent un ou plusieurs traits indiquant la période qui est actuellement en service.

Si une ou plusieurs périodes de commutation ont été effacées, les flèches ainsi que les traits correspondants ne sont plus affichés.

1 periode reeds beëindigd
2 periode in bedrijf
3 periode nog niet in bedrijf
4 periode gewist
1 période effacée
2 période déjà utilisée
3 période en service
4 période pas encore utilisée

La programmation effectuée jusqu'à présent est valable pour tous les sept jours de la semaine.

Si pour un ou plusieurs jours, l'on souhaite un déroulement différent, actionnez la touche Δ et simultanément tournez le bouton rotatif (i) jusqu'au jour désiré s'affiche. (p. ex. 7 = dimanche)

L'introduction du nouveau programme et/ou l'effacement des périodes de commutation superflues, se fait suivant s paragraphes 4.4.5 et 4.4.6. le

ATTENTION : NE PLUS ACTIONNER LE TOUCHE CL. CECI MENE A L'EFFACEMENT COMPLET DU PROGRAMME.

Retour automatique de l'affichage du jour après 1 minute environ.

4.4.9 OPVRAGEN EN VERANDEREN VAN HET PROGRAMMA

Le programme introduit peut être lu et modifié à tout oment. m

Si l'on désire modifier une période de commutation quelconque, actionnez d'abord la touche Δ et simultanément tournez le bouton rotatif (i) pour régler sur le jour où la modification doit avoir lieu. Relâchez la touche Δ . La flèche d'affichage du jour clignote.

Actionnez la touche de la série ou de la période à modifier et simultanément tournez le bouton rotatif (i) de façon à obtenir le réglage souhaité.

A la fin des modifications, actionnez brièvement la touche Ⓤ. La flèche revient au jour actuel.

4.4.10 COMMUTATION DE L'HEURE ETE VERS HEURE HIVER ET VICE VERSA

Actionnez la touche Ⓧ et simultanément tournez le bouton rotatif (i) pour ajouter ou retrancher une heure. Les périodes de commutation programmées ne doivent pas être modifiées.

5. COMMANDE EN CASCADE TAS 21

5.1 GENERALITES

Uniquement à combiner avec le TA 210 A.

Avec la régulation en cascade, les chaudières raccordées sont mises en service lors de la demande de chaleur. La chaudière pilote qui couvre la demande de chaleur de base, cède sa fonction de pilote à la deuxième et éventuellement à la troisième chaudière, quand la demande de chaleur descend en dessous de 40 % de la puissance nominale de la chaudière. (tension aux raccordements 2 et 4 du thermostat en dessous de 6 V) On obtient ainsi une durée de fonctionnement égale pour outes les chaudières. t

Quand la demande de chaleur augmente, les chaudières sont mises en service dans l'ordre où elles sont raccordées au TAS 21. Quand la demande baisse, elles sont mises hors service dans l'ordre inverse. Il est possible de raccorder des chaudières de puissance différente, même avec production d'eau chaude. On obtient un chauffage économique par le réglage précis et la plage de réglage étendue.

9.2 MONTAGE ET RACCORDEMENT

Dévissez les vis de fixation. Retirez le couvercle du socle. Le socle doit être installé à proximité des chaudières. La distance entre les points de fixation dans socle est de 85 mm. le

La sonde de départ est installée dans la conduite départ commune de toutes les chaudières. Veillez à ce que le ébit eau ne soit jamais nul. d

Les circulateurs des chaudières doivent être en position II (intermittente).

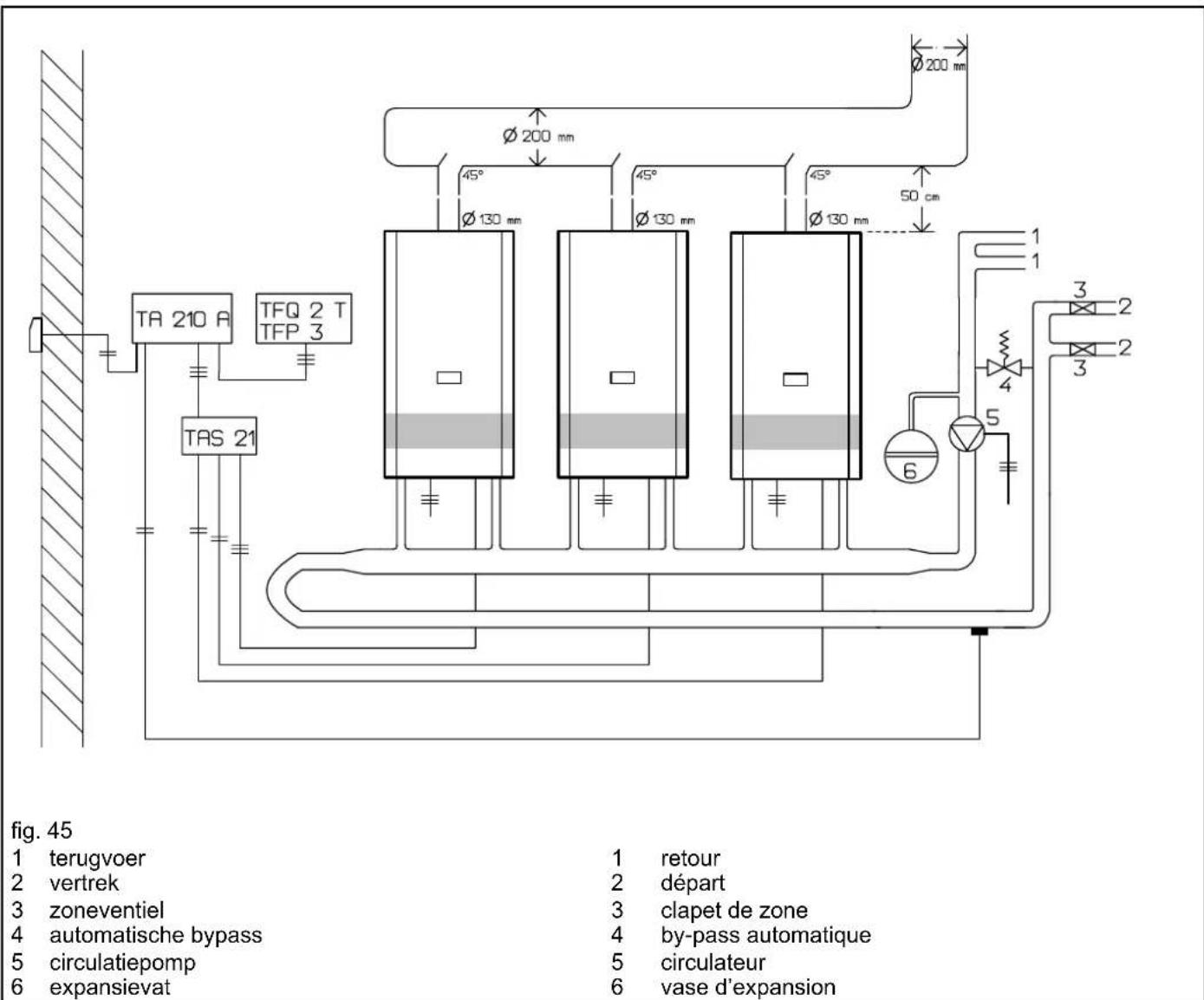

Raccordez comme indiqué dans fig. 44 et 45.

fig. 44

6. MOGELIJKE STORINGEN EN HOE ERAAN TE VERHELPEN

6.1 GROTE TEMPERATUURSCHOMMELINGEN 6

Le TFQ 2T/TFP 3 est installé à un endroit défavorable.

• Choisissez un endroit de montage plus favorable.
- Eventuellement mettre les interrupteurs (o) et (p) en position O. (voir fig. 46)

6.2 ELEVATION DE TEMPERATURE AU LIEU D'ABAISSEMENT

Mauvais réglage de l'horloge.

- Revoyez le réglage de l'horloge. (avec TFQ 2 T - cavaliers dans le mauvais endroit).

6.3 TEMPERATURE AMBIANTE CONSTAMMENT TROP ELEVEE OU TROP FAIBLE

Mauvais réglage de la courbe de chauffe. La sonde de la commande à distance est débranchée.

→ • Corrigez la courbe de chauffe.
- Contrôlez la position des interrupteurs (o) et (p) de la commande à distance. (voir fig. 46)

6.4 TEMPERATURE AMBIANTE TROP ELEVEE PENDANT LA PERIODE D'ABAISSEMENT

Trop de chaleur latente dans le bâtiment.

Température minimale (point fixe) du

TA 210 A / TA 210 E réglée trop élevée.

• Programmez la période d'abaissement plus tôt.
- Contrôlez le réglage du TA 210 A / TA 210 E.

6.5 MISE EN MARCHE ET ARRET TROP FREQUENTS DE LA CHAUDIERE

- Contrôlez le débit d'eau. Lorsque le volume d'eau de l'installation est faible, sélectionnez la position III du circulateur (sur la plaque imprimée de la chaudière). Ou réglez de nouveau le bouton (fig. 47 - d) du TA 210 A. Cette valeur doit dépasser 10 K.

fig. 46

fig. 47

7. TIPS VOOR ENERGIEBESPARING 7. CONSEILS POUR L'ECONOMIE D'ENERGIE

Ne laissez pas les fenêtres entrouvertes. Le meilleur moyen d'aérer les chambres est une courte période mais de façon intensive. Réglez le thermostat à une valeur plus basse pendant l'aération.

Réglez à une température plus basse pendant la nuit ou endant les périodes d'absence. p

En cas d'habitations bien isolées, il peut arriver que la température abaissée ne soit même pas atteinte. Cependant vous faites une économie parce que le chauffage reste déclenché.

8. BELANGRIJKE NOTA'S 8. NOTICES IMPORTANTES

Vous trouverez l'indication du type et le numéro FD sur la plaque signalétique de l'appareil. Veuillez mentionner ces données lors de chaque contact avec votre l'installateur ou avec notre service après vente.

9. NAVERKOOPSERVICE

L'Agence Générale JUNKERS tient un service après vente à la disposition de l'installateur et de l'usager.

En cas de difficulté, adressez-vous à l'Agence Générale JUNKERS ou à l'un de ses agents locaux (service après vente de l'usine).

10. WAARBORG

La garantie accordée n'est valable que si l'installation est rigoureusement conforme aux présentes prescriptions et si l'installation entière est correctement effectuée.

DIENST NA VERKOOP(met techniekers uit Uw regio)

SERVICE APRES-VENTE(avec techniciens de votre région)

SERVICO sa tient un service après-vente à la disposition e l'installateur et de l'usager. d

En cas de difficulté, adressez-vous à SERVICO sa (service après-vente officiel du fabricant).

	nv SERVICO saKontichsesteenweg 602630 Aartselaar
	ALGEMEEN NUMMERNUMERO GENERAL	03 887 20 60
	FAX ALGEMEEN NUMMERNUMERO GENERAL	03 877 01 29
	DIENST NA VERKOOPonderhoud & herstellingenSERVICE APRES-VENTeentretien & réparations	03 880 71 00
	TECHNISCH ADVIESCONSEIL TECHNIQUE	03 880 71 02
	FAX DIENST NA VERKOOPSERVICE APRES-VENTE	03 888 91 56
	COMMERCIELE DIENSTverkoop, documentatie & scholingenSERVICE COMMERCIALvente, documentations & écolages	03 880 71 03
	FAX COMMERCIELE DIENSTSERVICE COMMERCIAL	03 877 01 29
	LOGISTIEKbestellingen & wisselstukkenLOGISTIQUEcommandes & pièces de rechange	03 880 71 01
	FAX LOGISTIEKLOGISTIQUE	03 887 01 03
	WEB www.junkers-servico.be

BELANGRIJKE OPMERKING REMARQUE IMPORTANTE

Même un JUNKERS a besoin d'une surveillance et d'un entretien régulier.

Un entretien préventif évite une usure prématurée et/ou une consommation anormale.

Ce travail peut être effectué uniquement par un installateur, un homme de métier agréé ou par le service technique de JUNKERS.

TIP:

Un entretien tous les 2 ans est un minimum.

Toute reproduction interdite sans accord préalable de l'éditeur. Sous réserve de modifications.

JUNKERS

nv SERVICO sa

Kontichsesteenweg 60

2630 AARTSELAAR

03 887 20 60

Fax [phone]
