MODE D'EMPLOI MWA130KOR Pelgrim

Notice d'utilisation

Hotte cheminée

Bedienungsanleitung

Dunstabzugshaube

FR Notice d'utilisation FR 3 - FR 15

DE Bedieningsanleitung DE 3 - DE 15

EN Instructions for use EN 3 - EN 15

Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw afzuigkap

Votre hotte cheminée

Description		4
Introduction		4
Systèmes	d’évacuation

Utilisation

Commandes

6

Entretien

	Nettoyage				7
	Filtres	à	graisse
	Dépose	de	la	porte
	Ampoules				8

Installation

	Généralités			9
	Raccordement			10
	Préparation	du	montage
	Montage			12

Annexe

Mise

au

rebut

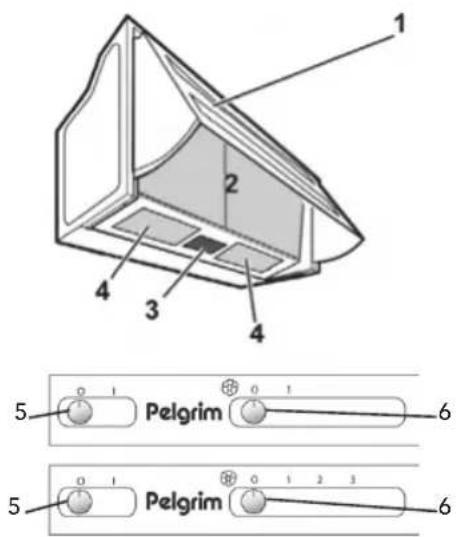

Description

1. Collecteur de vapeur
2. Filtre à graisse
3. Panneau de commande
4. Ampoules
5. Interrupteur d'éclairage
6. Interrupteur de la soupape électrique ou sélecteur de puissance d'aspiration

Introduction

Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.

Conservez ce mode d'emploi et le guide d'installation. Ils peuvent être utiles aux futurs utilisateurs de l'appareil.

Veuillez lire les consignes de sécurité fournies séparément avant la première utilisation de l'appareil !

Systèmes d'évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de différentes manières :

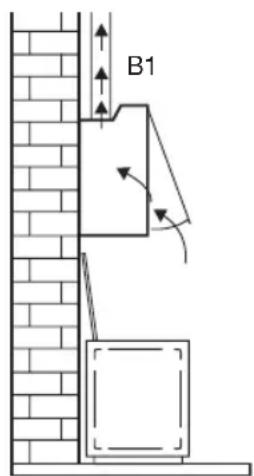

1. A un conduit. Les vapeurs de cuisson extraites par aspiration sont évacuées à l'extérieur, après filtrage des particules grasses, par le haut (B1). Cette méthode est préférable.

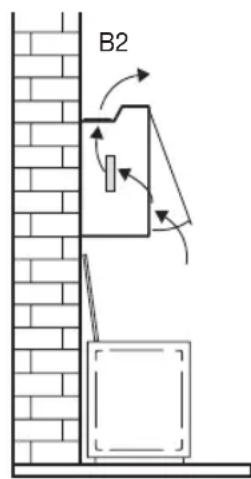

2. Par recyclage (. Lorsque la hotte est raccordée à une hotte de recyclage, les particules grasses et les odeurs des vapeurs de cuisson extraites sont filtrées. L'air aspiré n'est pas évacué à l'extérieur, mais recyclé dans la cuisine (B2). Dans ce cas, il convient de placer un filtre à charbon dans la hotte.
3. Version sans moteur (seulement le modèle MWA130KOR). Ce modèle de hotte aspirante est uniquement adapté aux systèmes de ventilation mécaniques.

B1

B2

Attention ! Le filtre à charbon doit être commandé séparément.

Commandes

1. Placer le sélecteur en position 'A'.

- La hotte d'aspiration se met en marche. Régler la puissance d'aspiration avec le sélecteur.

- Pour les modèles adaptés pour un système d'aspiration centralisé, le clapet électrique est ouvert.

Attendre au moins 10 secondes après la mise en marche avant de désactiver le clapet.

1. Placer le sélecteur de réglage en position '0'.

- La hotte est désactivée ou le clapet électrique est fermé.

- Attendre au moins 10 secondes après l'arrêt avant de réactiver le clapet.

Allumer et éteindre l'éclairage

1. Placer le sélecteur d'éclairage en position 'B'.

• L'éclairage s'allume.

1. Placer le sélecteur d'éclairage en position '0'.

• L'éclairage s'éteint.

Nettoyage

Attention ! Avant toute intervention d'entretien, isolez la hotte de l'alimentation électrique en débranchant l'appareil ou en coupant le courant au compteur. La hotte doit être nettoyée régulièrement (au moins aussi souvent que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas utiliser de produit abrasif.

Ne pas utiliser d'alcool !

Attention ! Le non respect des recommandations de base pour le nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres peut être à l'origine d'un incendie. Nous conseillons par conséquent de respecter ces instructions.

Le constructeur décline toute responsabilité en cas de détérioration du moteur ou d'incendie lié à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Hotte aspirante

Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage agressifs comme la soude. Frottez la peinture de votre hotte à la cire pour qu'elle conserve son brillant.

Hottes à cheminée en acier inoxydable

Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier inoxydable avec un produit d'entretien adapté à ce matériau.

Filtres à graisse métalliques

Ils doivent être nettoyés une fois par mois (ou lorsque le système d'indication de saturation des filtres – éventuellement présent sur votre modèle – l'indique) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faible température et cycle rapide. Les ouvertures doivent être orientées vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les filtres en aluminium ternissent légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et n'affecte pas leur performance.

Filtres à graisse

H1 H2

Filtre à charbon

Dépose des filtres à graisse

Déverrouillez les filtres et déposez-les.

- Attention ! Nettoyez les filtres à graisse tous les mois, à l'eau savonneuse. Les filtres à graisse peuvent ternir légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et n'affecte pas leur performance.

Remplacement du filtre à charbon

La saturation du filtre dépend de l'intensité d'utilisation. Le filtre à charbon actif doit toutefois être remplacé au moins tous les 4 mois.

- Attention ! Le filtre à charbon ne sont pas lavables pour réutilisation. Le charbon saturé ne présente pas de menace pour l'environnement. Changez le filtre régulièrement.

Dépose de la porte

- Ouvrez la porte et poussez les supports latéraux vers l'intérieur. Sortez la porte de son rail. - Remettez le panneau de porte sur la hotte aspirante, en commençant par le haut.

Ampoules

La lampe intégrée à cet appareil ménager sert uniquement à l'éclairer. Elle n'est pas faite pour éclairer la pièce d'une maison.

Changement d'ampoules

• Dépose des filtres à graisse.
• Remplacer l'ampoule par une nouvelle de même puissance.
• Remplacez les filtres à graisse.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimension (mm)	Code ILCOS
	3 E14 220-240	102 x 35	DRBB/F-4	-220-240	E14-35/102

Généralités

Cet appareil doit être raccordé au secteur par un installateur agréé, connaissant et appliquant les consignes de sécurité. L'appareil est conforme aux directives européennes.

Information importante :

• La distance entre le point le plus bas de la hotte aspirante et une table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une table électrique, céramique ou à induction, la distance minimale est de 55 cm.
• Si la hotte aspirante est raccordée à un conduit d'évacuation existant, aucun autre appareil ne doit y être raccordé (chauffe-eau ou poêle).
• Prenez en compte les réglementations en vigueur concernant l'aération des appareils à gaz.
• Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Vérifiez avant de percer que vous ne risquez pas d'endommager un tuyau d'installation.
• Le diamètre du tuyau de raccordement de la hotte est de 150 mm ou 125 mm (en fonction du modèle). Il est conseillé d'utiliser un tuyau d'évacuation de même diamètre.
• Le matériel d'installation livré avec la hotte d'aspiration convient pour les murs en béton armé et en briques. Certains types de murs nécessitent des chevilles et des vis spéciales.

Raccordement

Raccordement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte.

Si la fiche est fournie, branchez-la dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible.

Sinon (raccordement direct au secteur) ou si la prise n'est pas située dans une zone accessible, installez un commutateur bipolaire permettant de couper totalement l'alimentation secteur en cas de surtension de catégorie III, conformément aux instructions d'installation.

Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation secteur et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation est monté correctement.

La hotte est pourvue d'un câble d'alimentation spécial ; s'il est détériorez, demandez-en un neuf au service d'assistance technique.

max 90 cm

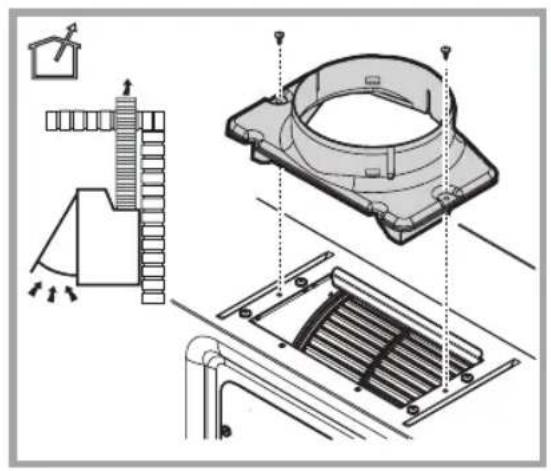

Préparation du montage (GWA820RVS)

- Fixez le raccord en plastique dans l'orifice d'évacuation ainsi ouvert. Le raccord est équipé d'une fixation baïonnette.

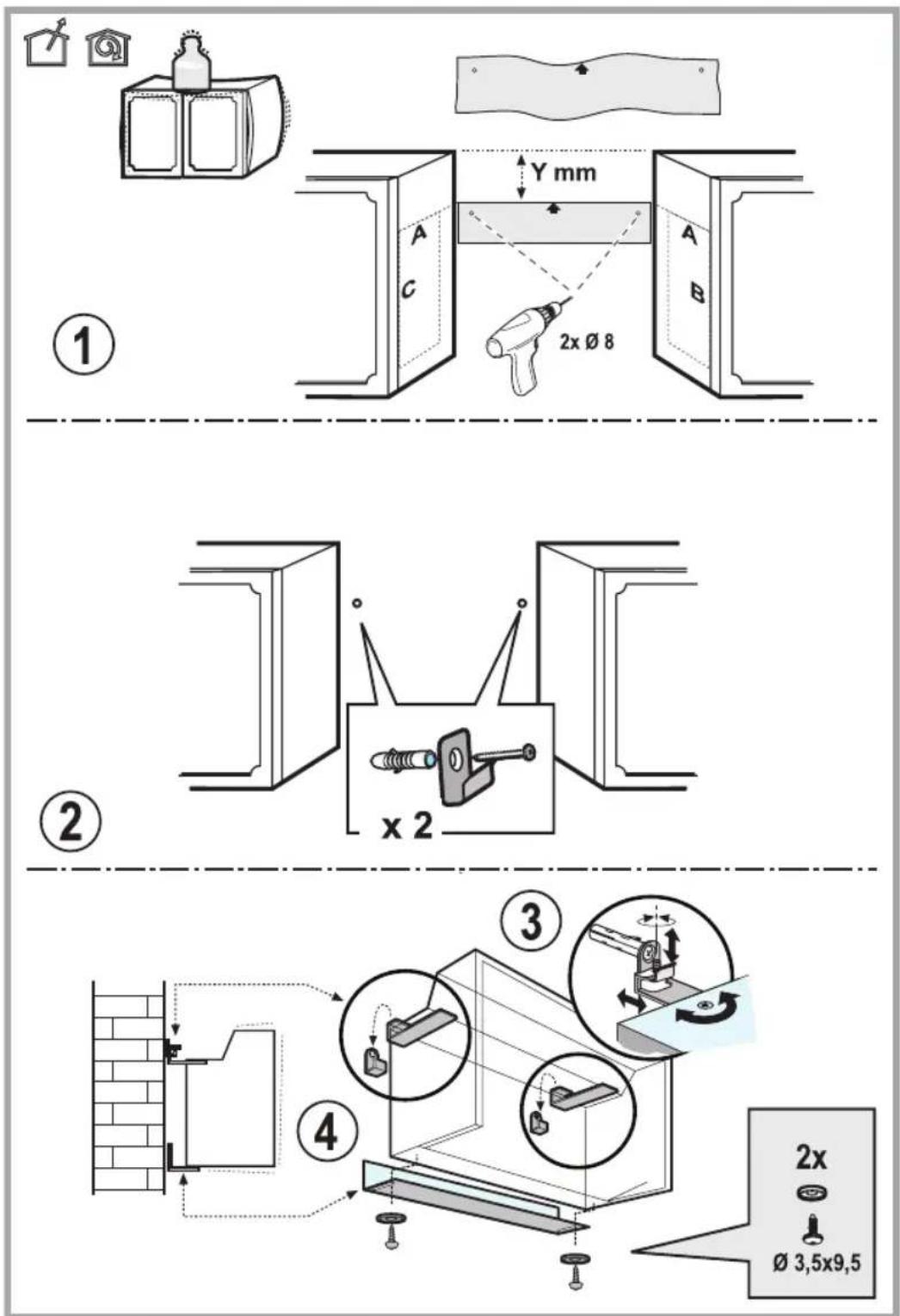

Montage de la hotte aspirante sur les parois latérales

- Vérifiez que les placards sont suffisamment stables. - Utilisez le gabarit de perçage N2 pour déterminer la position des trous de fixation. La partie supérieure du gabarit doit être de niveau avec le haut de la hotte d'aspiration. L'avant du gabarit est de niveau avec l'avant de la hotte aspirante, panneau de porte exclu.

- Percez les trous de fixations dans les placards. Des taquets sont fournis pour fixer la hotte aspirante à des placards avec des parois de 16 mm d'épaisseur. L'équerre métallique (Q) fournie peut servir à remplir l'espace à l'arrière, entre la hotte aspirante et le mur.

Montage mural de la hotte aspirante

① Y mm 2x Ø 8 ② x 2 ③ 2x Ø 3,5x9,5

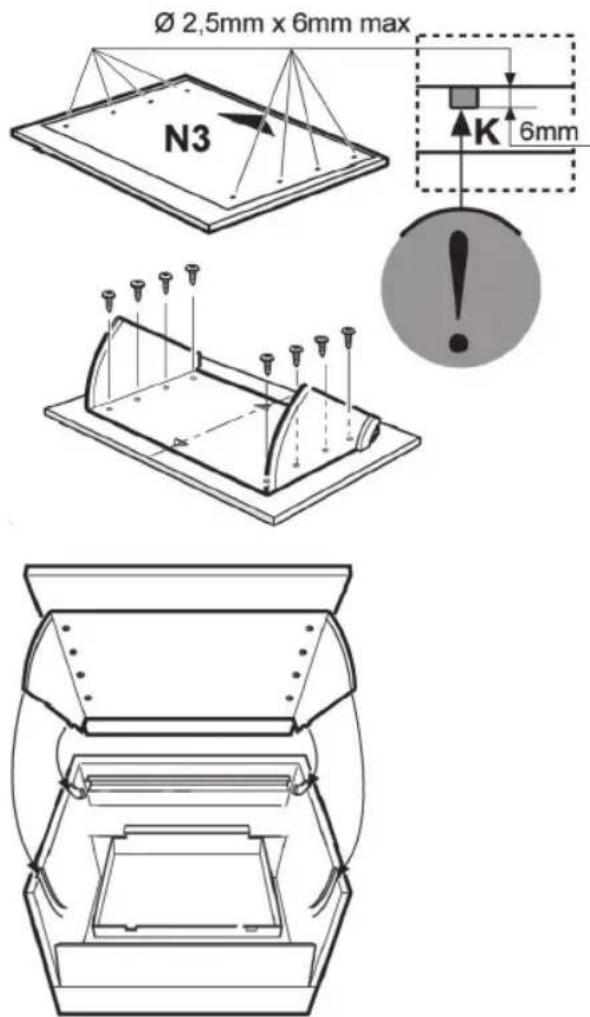

Installation du panneau de porte

1. Ouvrez la porte, poussez les supports vers l'intérieur et déposez la porte.
2. Placez le panneau de porte sur une surface plane, face arrière en haut.
3. Posez le gabarit de perçage N3 sur la face arrière du panneau de porte. La flèche du gabarit doit pointer vers le haut.
4. Percez des trous de fixation (K) d'une profondeur située entre ø 2,5 mm et ø 6 mm.
5. Fixez le panneau métallique avec les 8 vis fournies.
6. Remettez le panneau de porte sur la hotte aspirante, en commençant par le haut.
7. Vérifiez que la porte ouvre et ferme correctement.

Mise au rebut de l'appareil et de l'emballage

Cet appareil a été fabriqué avec des matériaux durables. Il doit être mis au rebut de manière responsable à la fin de son cycle de service. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de cet appareil est recyclable. Il peut être composé de :

• carton ;
• film polyéthylène (PE) ;
• de polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les appareils électroménagers, un symbole représentant un conteneur à ordures barré d'une croix a été apposé sur le produit. Cela signifie qu'à l'issue de son cycle de service, l'appareil ne peut être mis au rebut avec les déchets ménagers classiques. Il doit être déposé dans un centre spécial de collecte des déchets géré par l'état, ou chez un revendeur assurant ce service.

Le traitement distinct des appareils ménagers évite tout impact négatif sur l'environnement et la santé publique. Il permet de récupérer les matériaux qui les composent dans le but d'une économie importante en termes d'énergie et de ressources.

Déclaration de conformité

CE

Nous déclarons que nos produits répondent aux directives européennes applicables, décisions et règlements et les exigences énumérées dans les normes de référence.
