Marque	Pelgrim
Modèle	PSK920RVS
Type de produit	Hotte de cuisine
Style	Hotte cheminée encastrable
Largeur	90 cm
Profondeur	50 cm
Hauteur (min-max)	75 - 130 cm
Poids net	15 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance maximale d'extraction	750 m³/h
Niveau sonore maximal	65 dB(A)
Éclairage	2 x LED (3 W)
Type de commandes	Poussoirs électroniques
Classe énergétique	A
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Optionnel (réf. CAF013)
Diamètre de sortie d'air	150 mm
Nettoyage	Nettoyer les filtres à graisse tous les mois ; remplacer le filtre à charbon tous les 4 à 6 mois
Sécurité	Arrêt automatique, sécurité enfants (verrouillage des touches)
Pièces détachées	Filtres, ampoules LED, télécommande (optionnelle)
Garantie	2 ans

FOIRE AUX QUESTIONS - PSK920RVS Pelgrim

Quelle est la hauteur d'installation recommandée pour cette hotte ?

Pour une hotte à cheminée, la distance entre le plan de cuisson et la hotte doit être comprise entre 65 et 75 cm pour une cuisson électrique, et entre 75 et 85 cm pour une cuisson au gaz.

Puis-je utiliser la hotte en mode recyclage sans sortie extérieure ?

Oui, la hotte Pelgrim PSK920RVS peut être utilisée en mode recyclage en installant un filtre à charbon (optionnel, réf. CAF013). L'air est filtré puis renvoyé dans la pièce.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium peuvent être lavés au lave-vaisselle ou à la main avec une solution dégraissante. Il est recommandé de les nettoyer tous les mois pour maintenir les performances.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 à 6 mois en fonction de l'utilisation. Un filtre saturé réduit l'efficacité de la hotte.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Si l'éclairage ne fonctionne pas, les ampoules LED peuvent être défectueuses ; contactez le service après-vente.

La hotte est-elle très bruyante ?

Le niveau sonore maximal est de 65 dB(A), ce qui équivaut à une conversation normale. À puissance réduite, le bruit est plus faible.

Puis utiliser la hotte sans filtre à charbon ?

Oui, en mode évacuation (sortie extérieure), le filtre à charbon n'est pas nécessaire. Seul le filtre à graisse est requis.

Comment ajuster la vitesse d'extraction ?

Utilisez les touches de commande pour sélectionner parmi les 3 vitesses disponibles. Une touche intensif permet une extraction maximale temporaire.

Puis-je commander la hotte à distance ?

La télécommande est optionnelle et vendue séparément. Référez-vous à la notice pour le modèle compatible.

Où trouver les pièces de rechange ?

Les pièces détachées (filtres, ampoules, télécommande) sont disponibles auprès de votre revendeur Pelgrim ou sur le site officiel. Consultez la notice pour les références exactes.

MODE D'EMPLOI PSK920RVS Pelgrim

Mode d'emploi hotte cheminée

Votre hotte cheminée

	Description			4
	Introduction			4
Sécurité
	Recommendations			5
	Systèmes	d’évacuation
Utilisation
	Commandes			7
Entretien
	Nettoyage			8
	Filtres à graisse
	Filtre à charbon
	Eclairage par diode électroluminescente (DEL) 9
Installation
	Généralités			10
	Raccordement électrique			11
	Montage			12
Annexe
	Mise au rebut

Description

1. Éclairage
2. Touche arrêt
3. Ventilateur position 1
4. Ventilateur position 2
5. Ventilateur position 3

Introduction

Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.

Conservez ce mode d'emploi et le guide d'installation. Ils peuvent être utiles aux futurs utilisateurs de l'appareil.

Recommendations

Faites brancher l'appareil par un installateur agréé (voir le chapitre "Installation"). Ne raccordez pas l'appareil au secteur avant que l'installation ne soit complètement terminée.

• Raccordez l'appareil conformément aux prescriptions d'installation locales.
• Les bords de l'appareil pouvant être coupants, nous conseillons de porter des gants de travail durant le montage de la hotte aspirante.
• L'appareil a été fabriqué conformément aux standards de sécurité les plus récents. Nous conseillons toutefois d'éviter que les personnes souffrant de troubles psychiques ou moteurs utilisent l'appareil en l'absence d'une personne compétente. Ceci vaut également pour les enfants.
• N'utilisez jamais la hotte aspirante lorsque le filtre n'est pas correctement monté !
• Ne vous appuyez pas sur la hotte aspirante.
• Ne placez jamais d'objets sur la hotte aspirante, sauf indication spécifique.
• Veillez à ce que l'aspiration soit suffisante lorsque la hotte est utilisée au-dessus de feux à gaz.
• L'évacuation ne doit jamais être raccordée à un conduit utilisé pour des appareils de chauffage.
• Ne flambez jamais de plats sous la hotte aspirante et nettoyez les filtres en temps utile. Ne laissez jamais de poêle à frire sans surveillance, la graisse chaude étant susceptible de s'enflammer.
• La hotte aspirante doit être régulièrement nettoyée (au moins 1 fois par mois) à l'intérieur comme à l'extérieur. Un nettoyage insuffisant ou le remplacement tardif des filtres peut provoquer un risque d'incendie.
• Si le câble de raccordement est endommagé, il doit être remplacé par le service après-vente du fabricant ou par un technicien qualifié pour éviter tout danger.
• Attention ! Une utilisation intensive peut provoquer la formation de condensation sur la hotte aspirante. La condensation est aisément éliminée avec un chiffon sec.

Recommendations

• Débranchez l'appareil de l'alimentation secteur avant de remplacer les ampoules ! Utilisez uniquement des ampoules identiques à celles d'origine et de même puissance. Utilisez uniquement la hotte aspirante lorsque des ampoules sont en place, pour réduire tout risque de choc électrique.
• Les pièces accessibles peuvent chauffer en présence d'appareils de cuisson.
• Les filtres à graisse chauffent lors de l'utilisation. Après avoir cuisiné, attendez au moins 30 minutes avant de procéder au nettoyage des filtres.
• Le courant doit être coupé pour réparer ou nettoyer l'appareil. Débranchez la fiche de la prise de courant ou coupez le courant à l'aide du disjoncteur du compteur électrique.
• La graisse et l'huile sont inflammables en cas de surchauffe. Restez près de la cuisinière lorsque vous cuisinez.
• La société décline toute responsabilité pour d'éventuels défauts, dégâts ou incendies provoqués par l'appareil et résultant de la non observation des instructions présentées dans ce manuel.

Systèmes d'évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :

1. A un conduit.

Les vapeurs de cuisson extraites par aspiration sont évacuées vers l'extérieur une fois les particules de graisse filtrées. Cette méthode est préférable.

1. Par recyclage. Lorsque la hotte est raccordée à une hotte de recyclage, les particules grasses et les odeurs des vapeurs de cuisson extraites sont filtrées. L'air aspiré n'est pas évacué à l'extérieur, mais recyclé dans la cuisine. Dans ce cas, il convient d'installer un filtre à charbon.

Attention ! Le filtre à charbon doit être commandé séparément.

Commandes

Marche et arrêt de la ventilation

Appuyez sur la touche de vitesse 3, 4 ou 5.

La hotte aspirante est activée en fonction de la position sélectionnée.

Appuyez sur la touche de désactivation 2.

Le ventilateur est désactivé.

Marche et arrêt de l'éclairage

Appuyez sur la touche d'éclairage (1).

L'éclairage s'allume.

Appuyez encore sur la touche d'éclairage (1).

L'éclairage s'éteint.

Nettoyage

Attention ! Avant toute intervention d'entretien, isolez la hotte de l'alimentation électrique en débranchant l'appareil ou en coupant le courant au compteur. La hotte doit être nettoyée régulièrement (au moins aussi souvent que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas utiliser de produit abrasif.

Ne pas utiliser d'alcool !

Attention ! Le non respect des recommandations de base pour le nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres peut être à l'origine d'un incendie. Nous conseillons par conséquent de respecter ces instructions.

Le constructeur décline toute responsabilité en cas de détérioration du moteur ou d'incendie lié à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Hotte aspirante

Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage agressifs comme la soude. Frottez la peinture de votre hotte à la cire pour qu'elle conserve son brillant.

Hottes à cheminée en acier inoxydable

Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier inoxydable avec un produit d'entretien adapté à ce matériau.

Filtres à graisse métalliques

Ils doivent être nettoyés une fois par mois (ou lorsque le système d'indication de saturation des filtres – éventuellement présent sur votre modèle – l'indique) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faible température et cycle rapide. Les ouvertures doivent être orientées vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les filtres en aluminium ternissent légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et n'affecte pas leur performance.

Filtres à graisse

Dépose des filtres à graisse

Coupez le courant électrique ! Débranchez la fiche de la prise de courant ou coupez le courant à l'aide du disjoncteur du compteur électrique. Tirez le filtre à graisse vers vous et inclinez-le vers l'avant et vers le bas.

Filtre à charbon

Remplacement du filtre à charbon

Vous devez toujours utiliser un filtre à charbon lorsque la hotte n'est pas raccordée à un conduit.

1. Dépose des filtres à graisse.
2. Fixez les filtres à charbon sur le filtre.
3. Remplacez les filtres à graisse.

Remarque :

• Le charbon actif sature après une utilisation plus ou moins prolongée, selon le type de cuisson et la fréquence de nettoyage du filtre à graisse.
• Le filtre à charbon doit toutefois être remplacé au moins tous les 4 mois.
• Les filtres à charbon ne sont pas lavables pour réutilisation. Le charbon saturé ne présente pas de menace pour l'environnement. Changez le filtre régulièrement.

Éclairage

Changement d'ampoules

• Dépose des filtres à graisse.
• Remplacer l'ampoule par une nouvelle de même puissance.
• Remplacez les filtres à graisse.

Généralités

Cet appareil doit être raccordé au secteur par un installateur agréé, connaissant et appliquant les consignes de sécurité. L'appareil est conforme aux directives européennes.

Information importante :

• La distance entre le point le plus bas de la hotte aspirante et la table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une table électrique, céramique ou à induction, la distance minimale est de 50 cm.
• Si la hotte aspirante est raccordée à un conduit d'évacuation existant, aucun autre appareil ne doit y être raccordé (chauffe-eau ou poêle).
• Prenez en compte les réglementations en vigueur concernant l'aération des appareils à gaz.
• Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Vérifiez avant de percer que vous ne risquez pas d'endommager un tuyau d'installation.
• Le diamètre du tuyau de raccordement de la hotte est de 120 ou 150 mm. Il est conseillé d'utiliser un tuyau d'évacuation d'aussi grand diamètre que possible.
• Le matériel d'installation livré avec la hotte d'aspiration convient pour les murs en béton armé et en briques. Certains types de murs nécessitent des chevilles et des vis spéciales.

Raccordement

Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:

BRUN = Phase L

BLEU = Phase N

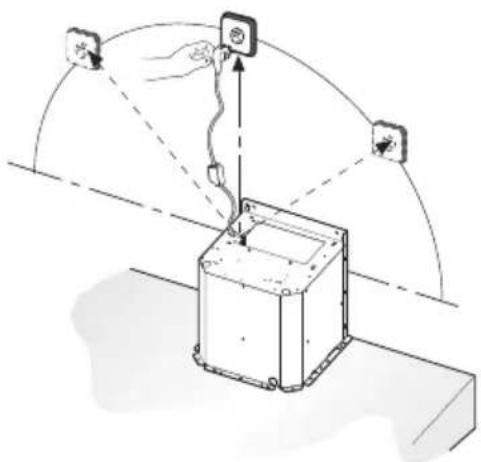

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible.

Placez la prise murale de préférence hors de vue et derrière la gaine décorative.

Attention!

Si vous réalisez un raccordement fixe, veillez à ce qu'un commutateur bipolaire avec un passage d'air d'au moins 3 mm soit installé sur la ligne d'alimentation.

max 150 cm

- Visser les colliers de suspension au mur à l'aide des vis et des chevilles. La hotte peut être alignée au moyen des vis de réglage et d'un niveau (voir illustrations).

- Visser ensuite la hotte sur le mur à l'aide des vis et des chevilles.

• Installer au plafond le collier de fixation de la gaine du haut.

- Serrer le tuyau d'évacuation, cliquer ensuite l'unité électrique dans la réservation.

- Insérez la fiche dans la prise murale. Vérifier que la prise murale est hors tension!

- Placez la gaine supérieure dans la gaine inférieure.

- Abaisser les gaines dans la hotte.

- Rabattre la gaine du haut dans le collier mural et la visser au collier de fixation à l'aide des vis.

Mise au rebut

Mise au rebut de l'appareil et de l'emballage

Cet appareil a été fabriqué avec des matériaux durables. Il doit être mis au rebut de manière responsable à la fin de son cycle de service. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de cet appareil est recyclable. Il peut être composé de :

• carton ;
• film polyéthylène (PE) ;
• de polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les appareils électroménagers, un symbole représentant un conteneur à ordures barré d'une croix a été apposé sur le produit. Cela signifie qu'à l'issue de son cycle de service, l'appareil ne peut être mis au rebut avec les déchets ménagers classiques. Il doit être déposé dans un centre spécial de collecte des déchets géré par l'état, ou chez un revendeur assurant ce service.

Le traitement distinct des appareils ménagers évite tout impact négatif sur l'environnement et la santé publique. Il permet de récupérer les matériaux qui les composent dans le but d'une économie importante en termes d'énergie et de ressources.
