GEBRUIKSAANWIJZING MWA130KOR Pelgrim

	Beschrijving			4
	Inleiding			4
	Afvoersystemen			5
Gebruik
	Bediening			6
Onderhoud
	Reinigen			7
	Vetfilters	verwijderen			8
	Het	koolstofffilter	vervangen		8
	Lampen	vervangen			8
Installatie
	Algemeen			9
	Elektrische	aansluiting			10
	Montagevoorbereiding			11
	Montage			12
Bijlage
	Verpakking en toestel afvoeren		15

Beschrijving

1. Klep
2. Vetfilter
3. Bedieningspaneel
4. Verlichting
5. Verlichtingsschakelaar
6. Schakelaar voor de elektrische klep of snelheidsregelaar ventilator

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op meerdere manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden via de bovenzijde (B1) naar buiten afgevoerd. Dit is de beste manier!

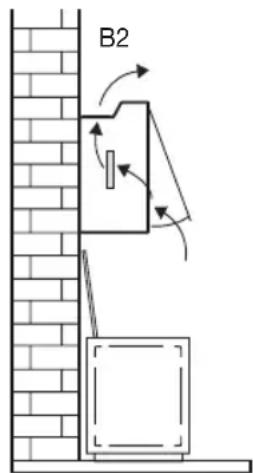

2. Als recirculatie afzuigkap (alleen modellen GWA722KOR en GWA820RVS). De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken (B2). U moet dan wel een koolstofffilter plaatsen.
3. Als motorloze afzuigkap (alleen model MWA130KOR). Dit model afzuigkap is alleen geschikt voor montage in combinatie met een mechanisch ventilatiesysteem.

B1

B2

Let op! Het koolstofffilter moet apart besteld worden.

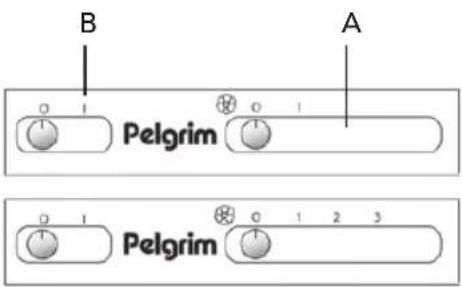

Bediening

1. Schuif de regelaar naar 'A'.

2. De afzuigkap schakelt in.

3. Regel de afzuigstand met de regelaar.
4. Bij modellen geschikt voor een centraal afzuigsysteem wordt de elektrische klep geopend.

Wacht na het inschakelen minimaal 10 seconden voordat u de kap weer uitschakelt.

1. Schuif de snelheidsregelaar naar stand '0'.

2. De afzuigkap schakelt uit of de elektrische klep wordt gesloten.

3. Wacht na het uitschakelen minimaal 10 seconden voordat u de kap weer inschakelt.

Verlichting in- en uitschakelen

1. Schuif de verlichtingsregelaar naar stand 'B'.
2. De verlichting gaat branden.
3. Schuif de verlichtingsregelaar naar stand '0'.
4. De verlichting gaat uit.

Reinigen

Attentie! Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos door de stekker uit het stopcontact te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen afzuigkappen

Behandel roestvrijstalen afzuigkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

H1 H2

Koolstofffilter

Deur verwijderen

Verlichting

Vetfilters verwijderen

De vergrendeling van de filters openen en de vetfilters verwijderen.

- Let op: de vetfilters elke maand reinigen met een sopje. Een aluminiumfilter wordt door de vaatwasser reinigingsmiddelen dof, dit is normaal.

Het koolstofffilter vervangen

De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik. Het koolstofffilter moet echter minimaal iedere vier maanden worden vervangen.

- Let op: koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.

- Open de deur en duw de haken aan de zijkant van de deur naar binnen. Trek de deur uit de geleiding.

- Plaats de deur met het paneel weer in de afzuigkap. Eerst aan de bovenzijde en vervolgens aan de onderkant.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Lampen vervangen

• Verwijder de vetfilters.
- Vervang de lamp door een nieuwe lamp van hetzelfde type.
- Plaats de vetfilters terug.

Lamp	Vermogen (W)	Fitting	Voltage (V)	Afmeting (mm)	ILCOS Code
	3 E14 220-2	40 102 x	35 DRBB/F	4-220-240	E14-35/102

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de afzuigkap heeft een diameter van 150 mm of 120 mm (afhankelijk van het model). Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de afzuigkap.

Als de afzuigkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften.

Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de afzuigkap weer op het voedingsnet aan te sluiten, moet u controleren of deze goed functioneert. Controleer altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag dan bij de technische dienst een nieuwe kabel aan.

max 90 cm

Montagevoorbereiding (GWA820RVS)

- Bevestig het kunststof aansluitstuk of, bij gebruik al recirculatiekap, het recirculatierooster.

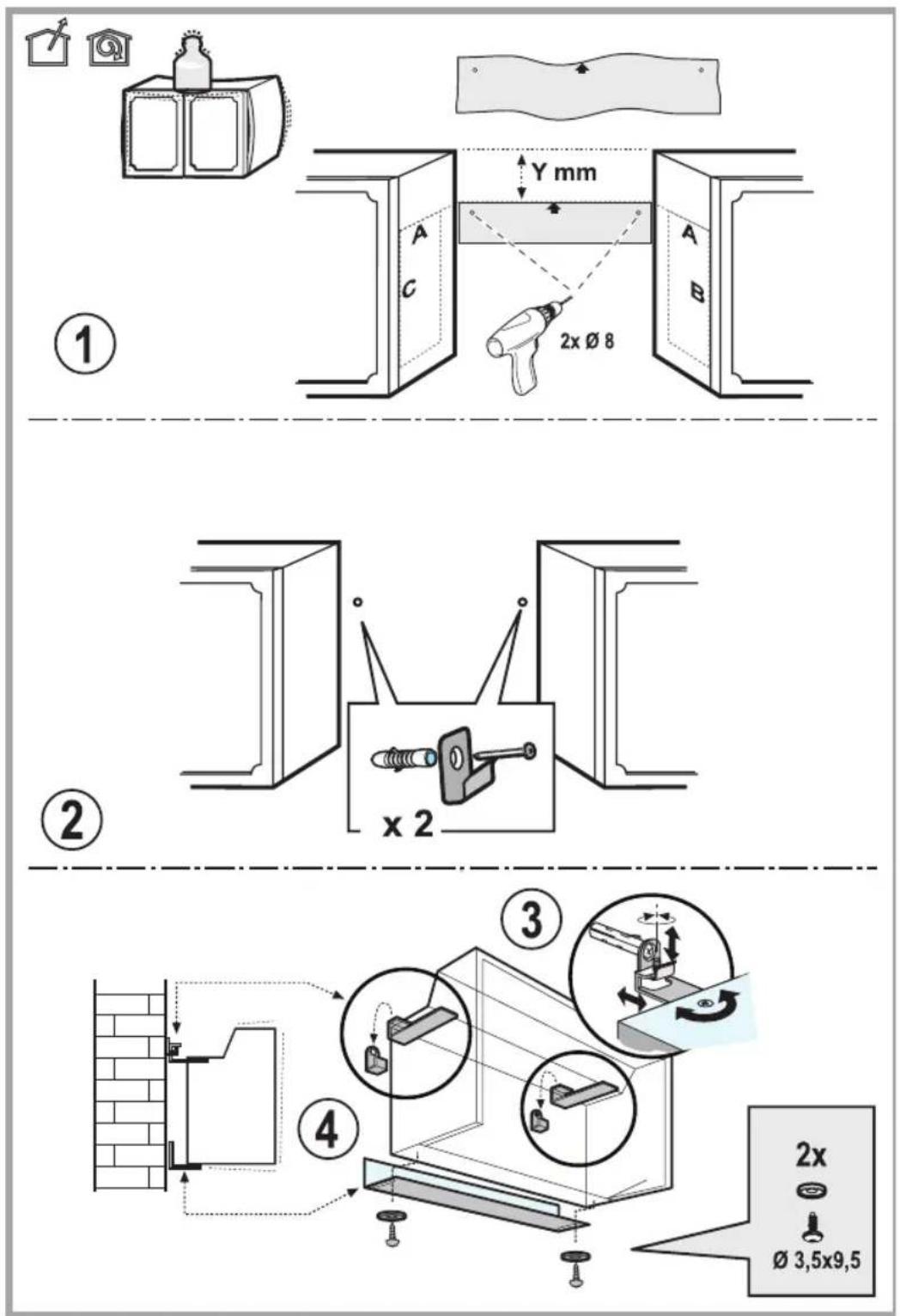

Montage van de afzuigkap aan de zijwanden

- Controleer of de kastjes stabiel genoeg zijn. - Gebruik de boormal N2 om de plaats van de bevestigingsgaten te bepalen. De bovenzijde van de mal is gelijk aan de bovenzijde van de afzuigkap. De voorzijde van de mal is gelijk aan de voorzijde van de afzuigkap zonder deurpaneel.

- Boor dan de bevestigingsgaten in de kastjes. Voor het bevestigen van de afzuigkap aan kastjes met een wanddikte van 16 mm worden vulstukken meegeleverd. Met het meegeleverde hoekstaal (Q) kunt u de ruimte aan de achterzijde tussen de afzuigkap en de muur opvullen.

Montage van de afzuigkap aan de wand

① Y mm 2x Ø 8 ② × 2 ③ ④ 2x Ø 3,5x9,5

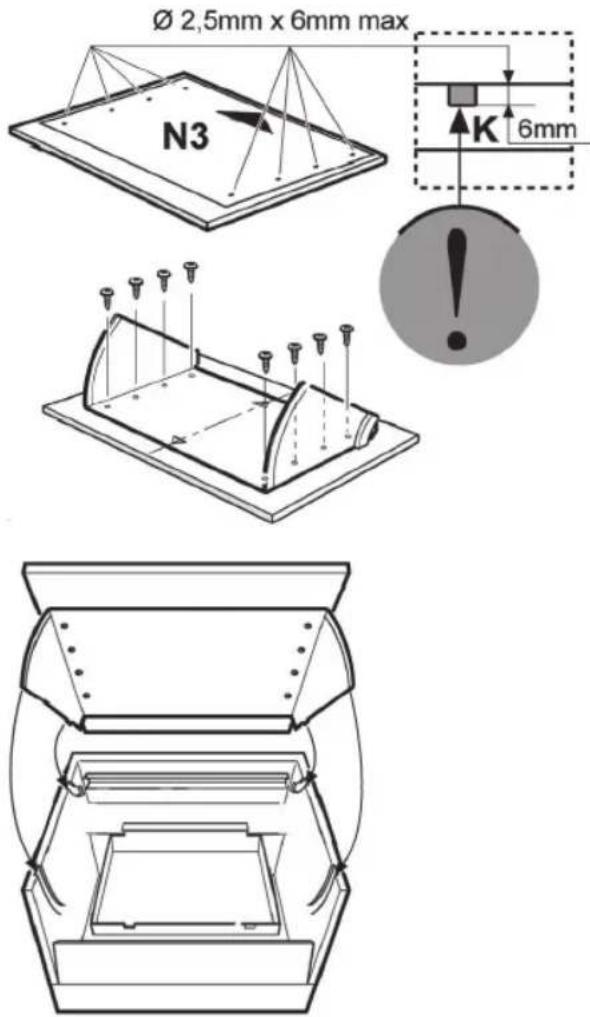

Monteren van het deurpaneel

1. Open de deur, duw de haken naar binnen en verwijder de deur.
2. Leg het deurpaneel, met de achterkant naar boven, op een vlakke ondergrond.
3. Leg de boormal (N3) op de achterzijde van het deurpaneel. De pijl op de mal moet naar de bovenkant wijzen.
4. Boor de bevestigingsgaten (K) 2,5 mm, maximaal 6 mm diep.
5. Zet het metalen paneel met de 8 bijgeleverde schroeven vast.
6. Plaats de deur met het paneel weer in de afzuigkap. Eerst aan de bovenzijde en vervolgens aan de onderkant.
7. Controleer of de deur goed opent en sluit.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
