PSK970MAT - Afzuigkap Pelgrim - Gratis gebruiksaanwijzing en handleiding

Product	Afzuigkap
Merk	Pelgrim
Model	PSK970MAT
Categorie	Keukenafzuigkap
Installatietype	Wandmontage (schoorsteen)
Breedte	90 cm
Afvoermodus	Buitenafvoer of recirculatie
Bedieningstype	Aanraakelektronica
Aantal snelheden	3 snelheden + intensief
Maximaal geluidsniveau	65 dB(A)
Verlichtingstype	LED
Aantal lampen	2
Vetfilter	Wasbaar metalen filter
Koolstoffilter (optioneel)	Ja (voor recirculatie)
Motorvermogen	250 W
Beschermingsklasse	Klasse II
Energielabel	A+
Jaarlijks energieverbruik	35 kWh/jaar (schatting)
Netto gewicht	Ongeveer 15 kg
Afmetingen (B × H × D)	898 × 500 × 500 mm
Kanaaldiameter	150 mm

Veelgestelde vragen - PSK970MAT Pelgrim

Hoe installeer ik de Pelgrim PSK970MAT afzuigkap?

De installatie moet door een professional worden uitgevoerd. Bevestig de muurbeugel aan de muur, hang de afzuigkap op en sluit het afvoerkanaal aan. Houd een minimale afstand van 65 cm tussen de afzuigkap en de kookplaat.

Hoe reinig ik de vetfilters?

De metalen vetfilters kunnen in de vaatwasser of met de hand met warm sop worden gereinigd. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik, of zodra de efficiëntie van de afzuigkap afneemt in de recirculatiemodus.

Wat moet ik doen als de afzuigkap veel lawaai maakt?

Controleer eerst of de filters schoon en goed geplaatst zijn. Abnormaal geluid kan ook worden veroorzaakt door een verstopt kanaal of een motordefect. Neem contact op met de klantenservice.

Hoe activeer ik de intensieve stand?

Druk op de knop 'Intensief' of houd de toets voor maximale snelheid 3 seconden ingedrukt. De afzuigkap werkt 10 minuten op vol vermogen en keert daarna automatisch terug naar de vorige snelheid.

Kan ik de afzuigkap zonder afvoerkanaal gebruiken?

Ja, in de recirculatiemodus. U moet een koolstoffilter (niet meegeleverd) installeren om de lucht te filteren voordat deze terug de keuken in wordt geblazen.

Hoe vervang ik de LED-lamp?

De LED-lampen zijn ingebouwd en moeten door een professional worden vervangen. Neem contact op met de technische dienst van Pelgrim voor een geschikte lamp.

Wordt de afstandsbediening meegeleverd?

Afhankelijk van het model kan de afzuigkap worden geleverd met een infrarood afstandsbediening. Controleer de inhoud van de verpakking. Zo niet, dan kunt u er optioneel een bestellen.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst de stroomtoevoer (zekering of stroomonderbreker). Zorg ervoor dat de stekker goed is aangesloten. Als het probleem aanhoudt, inspecteer dan het bedieningspaneel of neem contact op met een reparateur.

Waar vind ik reserveonderdelen voor de PSK970MAT?

Reserveonderdelen zijn verkrijgbaar bij erkende Pelgrim-dealers of op de officiële website. U kunt ook filters en lampen online bestellen.

GEBRUIKSAANWIJZING PSK970MAT Pelgrim

Gebruiksaanwijzing afzuigkappen

2.1 Waar u op moet letten 5

2.2 Afvoersystemen 6

3 Gebruik 7

4 Onderhoud

4.1 Vetfi lters verwijderen 8

4.2 Het koolstoffi Iter vervangen 8

4.3 Lampen vervangen 8

4.4 Reinigen 9

5 Installatie

5.1 Algemeen 10

5.2 Elektrische aansluiting 11

5.3 Montage van de schouwkap

6 Bijlage

12

13

1 Uw schouwkap

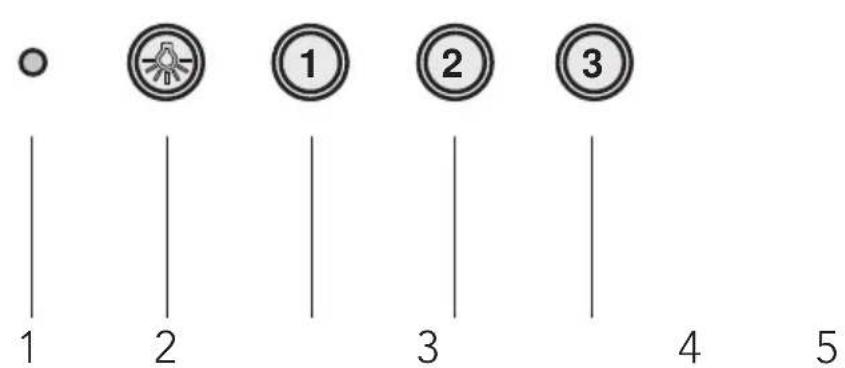

1.1 Beschrijving

Aan-/uit indicatie1.

Verlichting2.

Ventilator stand 13.

Ventilator stand 24.

Ventilator stand 35.

1.2 Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

2 Veiligheid

2.1 Waar u op moet letten

Attentie! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid.

Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.

In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de wasemkap werkhandschoenen te gebruiken.

- Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden.

Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.

- De wasemkap nooit gebruiken als het vetfi Iter niet of niet goed gemonteerd is! Gebruik de wasemkap niet om tegenaan te leunen.

Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met een gaskookplaat.

De afvoer mag niet worden aangesloten op een rookkanaal dat voor andere • toestellen in gebruik is.

Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren moet geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in brand raakt.

De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, • zowel het exterieur als het interieur. Onvoldoende reinigen of te laat vervangen van de fi lters kan brandgevaar veroorzaken.

Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door • de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalifi ceerde personen, om gevaarlijke situaties te voorkomen.

Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik • uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.

De vetfi Iters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal • 30 minuten met schoonmaken.

2 Veiligheid

Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden.

Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.

Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.

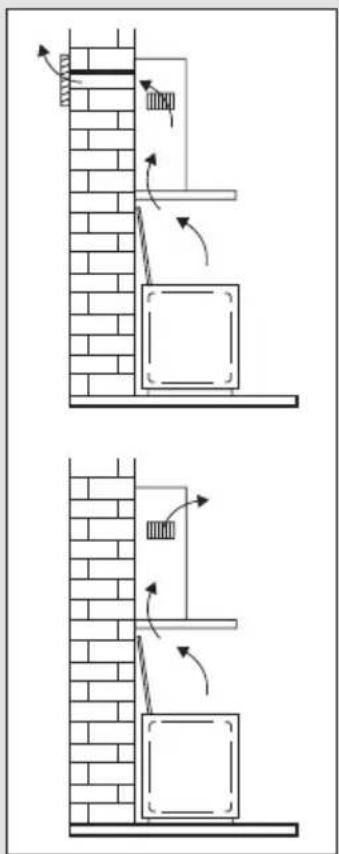

2.2 Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefi Iterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefi Iterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstoffi Iter plaatsen.

Let op! Het koolstoffi Iter moet apart besteld worden.

Druk op toets ① (3), ② (4) of ③ (5).

De afzuigkap schakelt in op de gekozen stand.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets ②.

De verlichting gaat branden.

Druk nogmaals op de toets.

De verlichting gaat uit.

Ventilator uitschakelen

Druk op toets ① (3).

De afzuigkap schakelt uit.

4 Onderhoud

4.1 Vetfi Iters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet de schakelaar in de meterkast op nul. Trek het vetfi liter naar u toe en kantel het naar voren toe omlaag.

4.2 Het koolstoffi Iter vervangen

Gebruik een koolstoffi Iter als de afzuigkap niet is aangesloten op een afvoerkanaal.

Belangrijk:

De verzadiging van het fi lter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfi lters worden schoongemaakt. Het koolstoffi lter moet minimaal iedere vier maanden worden vervangen.

Koolstoffi Iters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet • milieuvriendelijk, vervang het fi Iter tijdig.

Verwijder het vetfi Iter

Bevestig het koolfi Iter in de daarvoor bestemde ruimte onder de motor en schroef deze vast met de bajonetschroeven.

Plaats de vetfi lters

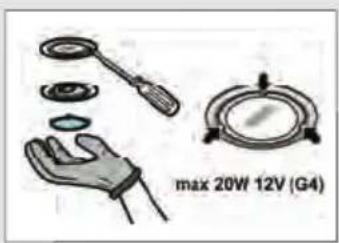

4.3 Lampen vervangen

Verwijder het afdekkapje van de lamp.

Vervang de halogeenlamp door een nieuwe lamp van maximaal 20 Watt. Plaats het afdekkapje terug.

4 Onderhoud

4.4 Reinigen

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfi Iters

De metalen vetfi lters kunnen voor reiniging in de vaatwasmachine geplaatst worden. Plaats de vetfi lters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfi lters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Glazen panelen

Reinig de glazen panelen niet in de vaatwasser in verband met het risico op het ontstaan van kleurverschillen. Glazen panelen kunnen het best handmatig, met een sopje gereinigd worden. Raadpleeg www.pelgrimservice.nl voor onderhoudstips.

5 Installatie

5.1 Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

De afstand tussen het laagste punt van de wasemkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische-, keramische- of inductiekookplaat moet deze afstand minimaal 55 cm zijn.

Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting • van gasapparaten.

Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de afzuigkap.

Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is • (zijn).

De aansluitpijp van de schouwkap heeft een diameter van 120, 125 of 150 mm. Het • beste is de afvoerpijp ook met deze diameter uit te voeren.

Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

5 Installatie

5.2 Elektrische aansluiting

Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontactdoos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

$$ \text { BRUIN } = \text { L fase } \cdot $$

$$ \text { BLAUW } = \text { N nulleiding } $$

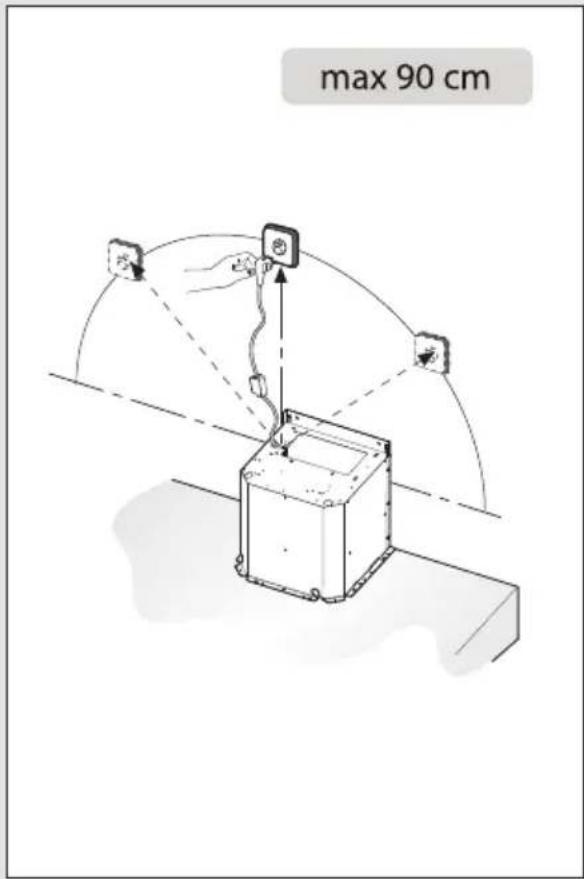

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

5 Installatie

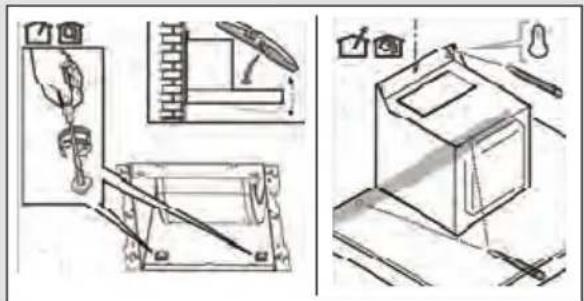

5.3 Montage van de schouwkap

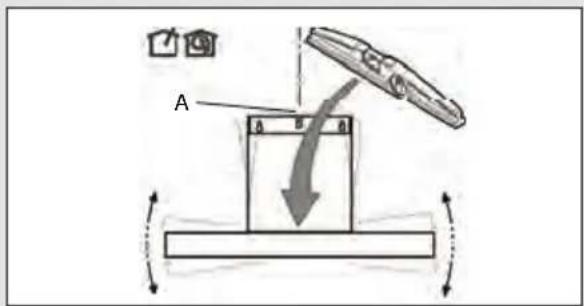

Schroef de afzuigkap op de muur met behulp van de pluggen en schroeven. Te beginnen bij schroef A waarna de afzuigkap met behulp van een waterpas en de stelschroeven kan worden uitgelijnd (zie afbeeldingen).

Schroef vervolgens de beugel op de • muur met de pluggen en schroeven.

Monteer de afvoerfl ens bovenop • het motorhuis (B). Zet vervolgens de elektrische unit rechtop en monteer deze door middel van 2 schroeven op het motorhuis (C).

Plaats de afvoerbuis op de fl ens (B) • en vervolgens op de aansluiting van het afvoerrooster.

Steek de stekker in de • wandcontactdoos.

Plaats de bovenste koker in de • onderste koker.

Klap de onderste koker om het • motorhuis en laat deze verzinken in de afzuigkap.

Klap de bovenste koker om de • wandbeugel en schroef deze vast met de schroeven.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

karton; •

polyethyleenfolie (PE); •

CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
