BEDIENUNGSANLEITUNG MWA130KOR Pelgrim

	Beschreibung			4
	Einleitung			4
	Abluftsysteme			5
Gebrauch
	Bedienung			6
Pflege
	Reinigen			7
	Fettfilter	entfernen		8
	Austausch	der	Kohlefilter	8
	Lampen	auswechseln		8
Installation
	Allgemein			9
	Elektroanschluss			10
	Montagevorbereitung			11
	Montage			12
Anhang
	Entsorgung von Gerät und Verpackung		15

Beschreibung

1. Dampfsammler
2. Fettfilter
3. Bedienfeld
4. Lampen
5. Beleuchtungsschalter
6. Schalter für die elektrische Klappe bzw.
   Geschwindigkeitseinstellung für den Ventilator

Einleitung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

Bitte lesen Sie die gesonderten Sicherheitsvorschriften bevor Sie das Gerät in Betrieb nehmen!

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf mehrere verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die eingesogenen und gefilterten Küchendämpfe werden nach außen abgeführt (B1). Dies ist die beste Methode.

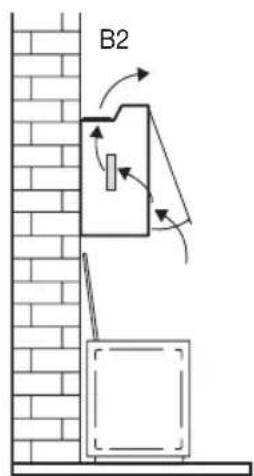

2. Im Umluftbetrieb (nur für Modelle GWA722KOR und GWA820RVS. Wenn die Haube im Umluftbetrieb angeschlossen ist, werden Fettpartikel und Gerüche aus der abgesaugten Luft gefiltert. Die Luft wird dann nicht nach außen abgeleitet, sondern wieder in die Küche zurückgeleitet (B2). In diesem Fall müssen Sie einen Kohlefilter einsetzen.

3. Als motorlose Dunstabzugshaube (nur für Modell MWA130KOR). Diese Art von Dunst-abzugshaube ist nur zur Montage in Kombination mit einem mechanischen Belüftungssystem geeignet.

B1

B2

Achtung! Der Kohlefilter muss getrennt bestellt werden.

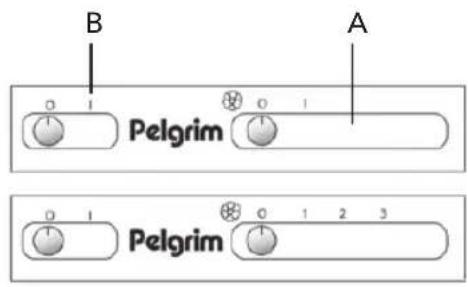

Bedienung

Ein- und ausschalten

1. Schieben Sie den Regler auf Position 'A'.

- Die Abzugshaube wird eingeschaltet. Stellen Sie die Abzugshaube mit dem Regler ein.

- Bei für ein zentrales Abzugsystem geeigneten Modellen wird die elektrische Klappe geöffnet.

Warten Sie nach dem Einschalten mindestens 10 Sekunden, bevor Sie die Haube wieder ausschalten.

1. Schieben Sie den Geschwindigkeitsregler auf Position '0'.

- Die Abzugshaube wird ausgeschaltet oder die elektrische Klappe wird geschlossen.

- Warten Sie nach dem Ausschalten mindestens 10 Sekunden, bevor Sie die Haube wieder einschalten.

Beleuchtung ein- und ausschalten

1. Schieben Sie den Beleuchtungsregler auf Position 'B'.

• Die Beleuchtung geht an.

1. Schieben Sie den Beleuchtungsregler auf Position '0'.

• Die Beleuchtung geht aus.

Reinigung

Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig (mindestens so häufig wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen Alkohol verwenden!

Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Aus diesem Grund raten wir Ihnen, diese Anweisungen unbedingt einzuhalten. Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda. Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie gelegentlich mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Edelstahlfilter

Diese müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder im Geschirrspüler bei niedriger Temperatur im Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Beim Waschen in einem Geschirrspüler können Fettfilter aus Aluminium leicht die Farbe ändern. Das ist normal und hat keine Auswirkung auf ihre Filtereigenschaften.

Fettfilter

Fettfilter entfernen

Öffnen Sie die Filterverriegelung und entfernen Sie die Fettfilter.

- Achtung! Reinigen Sie die Fettfilter einmal pro Monat mit Seifenlauge. Beim Waschen in einem Geschirrspüler können die Fettfilter eventuell die Farbe ändern. Das ist normal und hat keine Auswirkung auf ihre Filtereigenschaften.

Austausch der Kohlefilter

Die Sättigung des Filters hängt von der Häufigkeit der Nutzung ab. Der Kohlefilter muss jedoch mindestens alle vier Monate ausgetauscht werden.

- Achtung! Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umweltfreundlich. Tauschen Sie den Filter rechtzeitig aus.

- Öffnen Sie die Tür und drücken Sie den Haken an der Seite der Tür nach innen. Ziehen Sie die Tür aus der Führung.

- Setzen Sie die Tür mit der Platte wieder in die Dunstabzugshaube ein, erst oben, dann unten.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Lampen auswechseln

• Entfernen Sie die Fettfilter

- Tauschen Sie die Lampe durch eine neue Lampe von derselben Modell aus.

• Tauschen Sie die Fettfilter aus.

Lampe	Leistung (W)	Fassung	Spannung (V)	Maße (mm)	ILCOS-Code
	3 E14 220	240 102 x 35	DRBB/F-4	220-240	E14-35/102

Allgemein

Dieses Geräts muss von einem anerkannten Installateur angeschlossen werden, der die anzuwendenden Sicherheitsvorschriften kennt und beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtige Informationen:

• Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube und einer Gaskochplatte muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einem Keramikfeld oder einer Induktionskochplatte muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte (wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen sein.
• Beachten Sie die örtlichen Vorschriften für die Entlüftung von Gasgeräten.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.
• Überprüfen Sie vor dem Bohren, ob in der Wand Installationsleitungen vorhanden sind.
• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von 150 mm oder 125 mm (abhängig vom Modell). Es wird empfohlen, dass das Abluftrohr den gleichen Durchmesser hat.
• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial ist für verstärkte Beton- und Backsteinmauern geeignet. Für einige Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen.

Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, muss ein zweipoliger Schalter angebracht werden, der unter Umständen einer Überspannung nach Kategorie III entsprechend den Installationsanweisungen ein vollständiges Trennen vom Netz ermöglicht.

Achtung! Vor dem Einschalten muss sichergestellt werden, dass das Netzkabel ordnungsgemäß angebracht wurde.

Die Dunstabzugshaube ist mit einem besonderen Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst ein Ersatzteil angefordert werden.

max 90 cm

Montagevorbereitung (GWA820RVS)

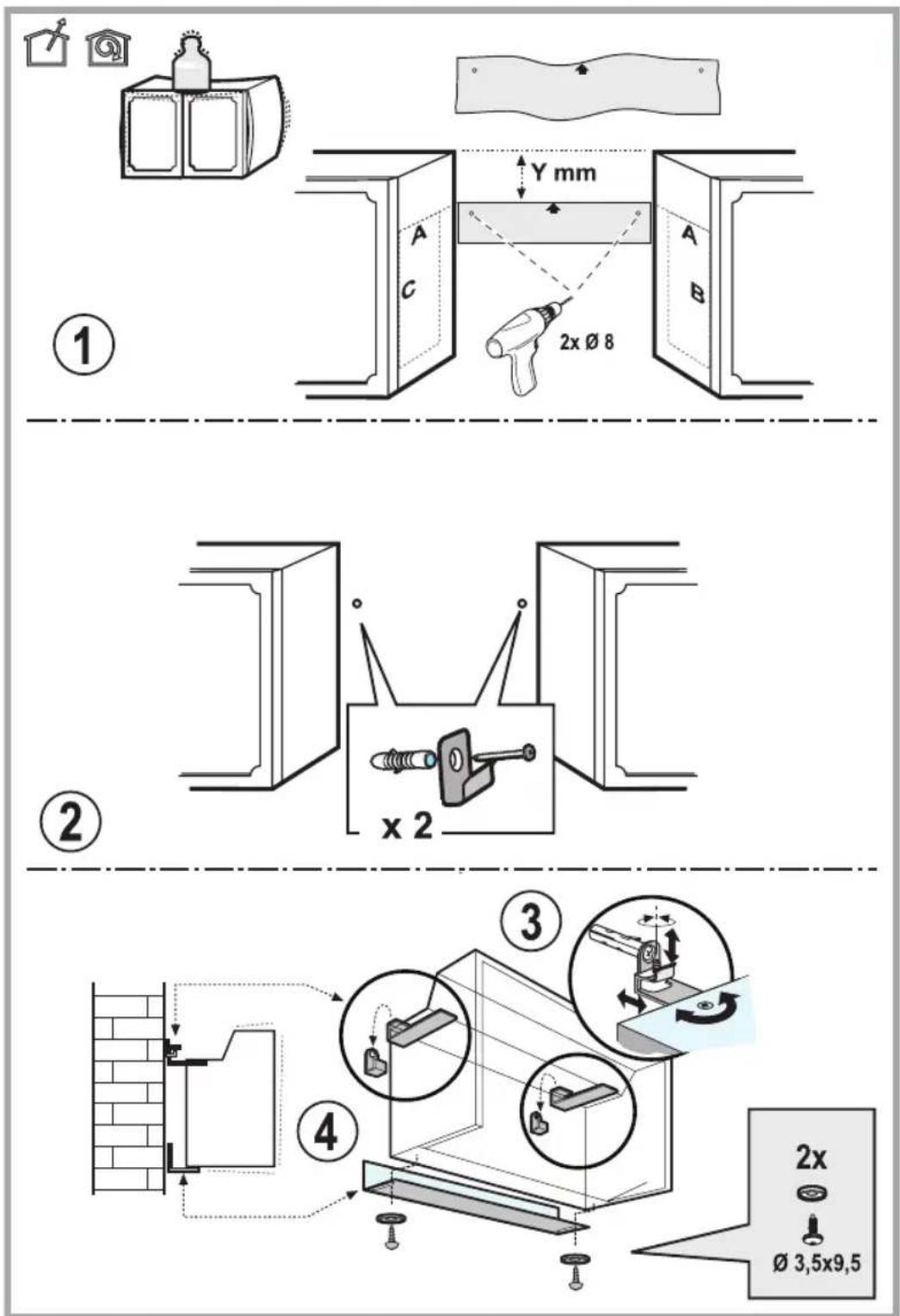

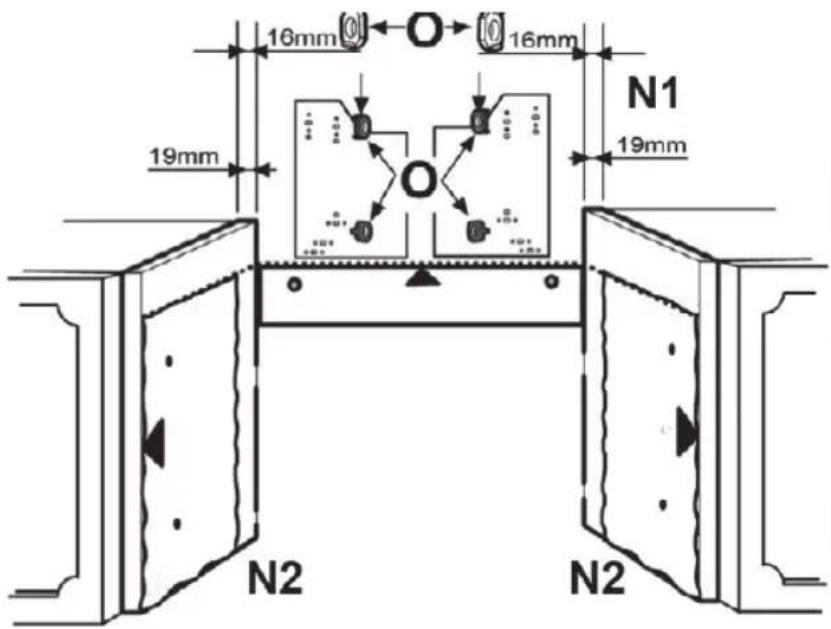

Montage der Dunstabzugshaube an die Seitenwände

• Kontrollieren Sie die Wandschränke auf ausreichende Stabilität.
• Verwenden Sie zur Bestimmung der Position der Befestigungsöffnungen die Bohrmarkierung N2. Die Oberseite der Markierung entspricht der Oberseite der Dunstabzugshaube. Die Vorderseite der Markierung entspricht der Vorderseite der Dunstabzugshaube ohne Tür.

- Bohren Sie die Montagebohrungen in die Wandschränke. Es liegen Einsätze für den Einbau der Abzugshaube in Wandschränke mit einer Wandstärke von 16 mm bei. Der mitgelieferte Winkel (Q) kann zum Füllen des Freiraums zwischen Abzugshaube und Wand verwendet werden.

Montage der Dunstabzugshaube an der Wand

① Y mm 2x Ø 8 ② x 2 ③ 2x Ø 3,5x9,5

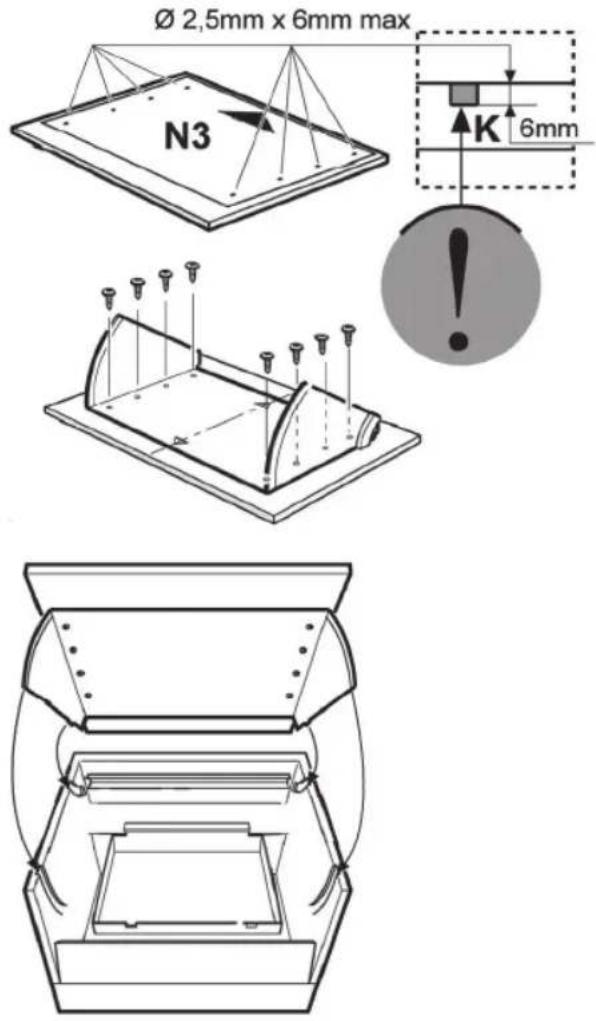

Montage der Türfüllung

1. Öffnen Sie die Tür, drücken Sie den Haken nach innen und entfernen Sie die Tür.
2. Legen Sie die Türfüllung mit der Rückseite nach oben auf eine flache Oberfläche.
3. Legen Sie die Bohrmarkierung (N3) auf die Rückseite der Türfüllung. Der Pfeil auf der Markierung muss nach oben zeigen.
4. Bohren Sie die Befestigungsöffnungen (K) mit einer Tiefe zwischen ø 2,5 mm und ø 6 mm.
5. Befestigen Sie die Metallplatte mit den acht mitgelieferten Schrauben.
6. Setzen Sie die Tür mit der Platte wieder in die Dunstabzugshaube ein, erst oben, dann unten.
7. Überprüfen Sie, dass die Tür gut öffnet und schließt.

Entsorgung von Gerät und Verpackung

Dieses Gerät wurde unter der Verwendung umweltfreundlicher Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes kann recycelt werden. Verwendet können sein:

• Pappe;
  • Polyethylenfolie (PE);
  • CFRP-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer durchgestrichenen Mülltonne gekennzeichnet. Dies bedeutet, dass das Produkt am Ende seiner Nutzungszeit nicht zusammen mit dem Hausabfall beseitigt werden darf. Stattdessen muss es zur Entsorgung bei einer von den städtischen Behörden eingerichteten Sammelstelle oder zu einem Fachhändler, der einen Rücknahmeservice anbietet, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die eine nicht vorschriftsmäßige Entsorgung zur Folge hat. Außerdem wird die Wiederverwertung der Materialien ermöglicht, aus denen das Gerät besteht, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.
