Type de produit	Caméscope numérique
Caractéristiques techniques principales	Enregistrement vidéo en format VHS-C, résolution vidéo 640 x 480 pixels
Alimentation électrique	Batterie rechargeable NiMH ou adaptateur secteur
Dimensions approximatives	Environ 210 x 100 x 150 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les cassettes VHS-C et les adaptateurs VHS
Type de batterie	NiMH (Nickel Métal Hydrure)
Tension	7,2 V
Puissance	Consommation d'environ 5 W en fonctionnement
Fonctions principales	Zoom optique 20x, stabilisateur d'image, mode nuit
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un réparateur agréé
Sécurité	Ne pas exposer à l'eau, éviter les chocs, respecter les consignes électriques
Informations générales utiles	Vérifier la compatibilité des cassettes avant l'achat, consulter le manuel d'utilisation

FOIRE AUX QUESTIONS - GR-820E JVC

Comment allumer la caméra JVC GR-820E ?

Pour allumer la caméra, assurez-vous que la batterie est correctement chargée et insérée. Ensuite, tournez le commutateur d'alimentation situé sur le boîtier de la caméra en position 'ON'.

Pourquoi ma caméra JVC GR-820E ne s'allume pas ?

Vérifiez si la batterie est chargée. Si la batterie est déchargée, rechargez-la. Assurez-vous également que la batterie est correctement insérée. Si le problème persiste, essayez une autre batterie.

Comment transférer des vidéos de la JVC GR-820E vers un ordinateur ?

Utilisez un câble USB pour connecter la caméra à l'ordinateur. Mettez la caméra en mode 'Lecture' et suivez les instructions sur votre ordinateur pour importer les vidéos.

L'image de la caméra est floue, que faire ?

Assurez-vous que l'objectif est propre. Utilisez un chiffon doux pour nettoyer l'objectif. Si l'image reste floue, vérifiez les réglages de mise au point et ajustez-les si nécessaire.

Comment changer la résolution d'enregistrement sur la JVC GR-820E ?

Accédez au menu de la caméra en appuyant sur le bouton 'Menu'. Utilisez les flèches pour naviguer jusqu'à 'Réglages' et sélectionnez 'Résolution'. Choisissez la résolution souhaitée et confirmez.

Pourquoi le son de mes enregistrements est-il faible ?

Vérifiez que le microphone n'est pas obstrué. Assurez-vous également que le volume d'enregistrement est réglé correctement dans le menu des paramètres audio.

Comment effacer des vidéos de la mémoire de la JVC GR-820E ?

Accédez au menu de la caméra, sélectionnez 'Lecture', puis choisissez la vidéo que vous souhaitez supprimer. Appuyez sur le bouton 'Supprimer' et confirmez l'action.

La caméra JVC GR-820E se bloque, que faire ?

Essayez de retirer la batterie et de la réinsérer après quelques secondes. Si le problème persiste, réinitialisez la caméra aux paramètres d'usine via le menu.

Comment utiliser le mode nuit sur la JVC GR-820E ?

Accédez au menu et recherchez l'option 'Mode Nuit'. Activez-la pour filmer dans des conditions de faible luminosité. Assurez-vous d'avoir suffisamment de lumière pour une meilleure qualité d'image.

Comment vérifier l'espace de stockage disponible sur la JVC GR-820E ?

Accédez au menu, puis à 'Informations' ou 'Stockage'. Vous verrez l'espace utilisé et l'espace disponible pour enregistrer de nouvelles vidéos.

MODE D'EMPLOI GR-820E JVC

Nous vous remercions d'avoir acheté cet appareil photo numérique. Avant utilisation, veuillez lire les informations et les précautions de sécurité présentées dans les pages 4 à 6 pour utiliser cet appareil en toute sécurité.

Gentile cliente,

Les illustrations de ce mode d'emploi correspondent au modèle GR-D860.

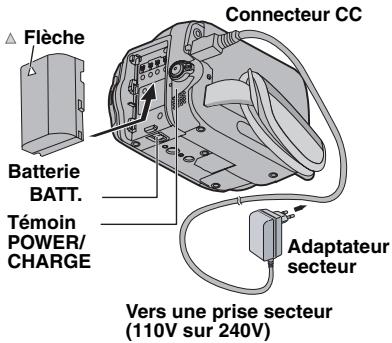

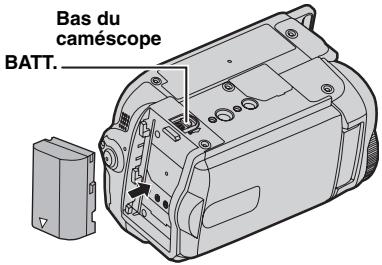

1 Aixer le bloc de la batterie. Charger la batterie (16).

Bas du caméscope BATT.

Remarques:

• La batterie n'est pas chargée au moment de l'achat. Veuillez charger la batterie avant utilisation.
• Utiliser les batteries JVC BN-VF808U/ VF815U/VF823U. L'utilisation de batteries autres que JVC pourrait endommager le circuit de recharge interne.

2. Enregistrement Vidéo

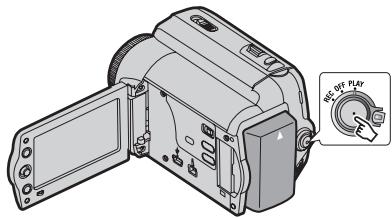

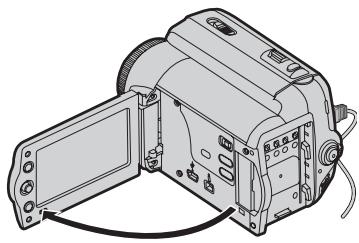

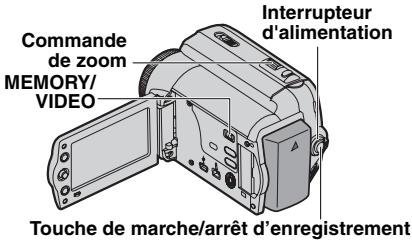

1 Ouvrir complètement l'écran LCD.

2 Régler l'interrupteur d'alimentation sur "REC" (13).

OFF/FLIP

GR-D860 Régler le commutateur MEMORY/VIDEO sur “VIDEO” (13).

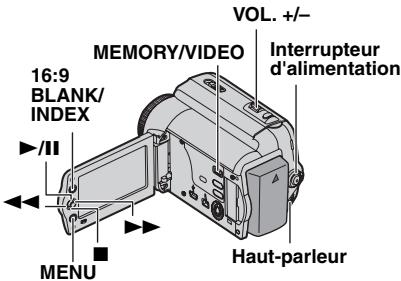

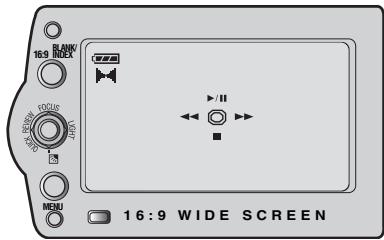

3. Lecture

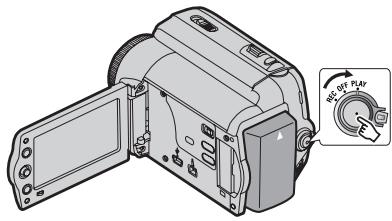

7 Régler l'interrupteur d'alimentation sur "PLAY" (13).

2 L'écran s'affiche pendant environ 3 secondes.

16:9 16:9 WIDE SCREEN MENU 10GHz 240V 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10GHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10kHz 10MHz

GR-D860 Régler le commutateur MEMORY/VIDEO sur “VIDEO” (13).

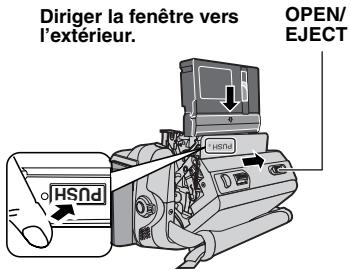

② Chargez la cassette (18).

Diriger la fenêtre vers l'extérieur. OPEN/ EJECT HSNd

Remarques:

• Avant d'enregistrer réellement des données importantes, faites un essai en enregistrant et en lisant les données enregistrées afin de vérifier que la vidéo et le son ont été correctement raccordés.
• Pour commencer, nous vous conseillons d'utiliser le mode AUTO et le réglage A pour l'enregistrement.

③ Appuyer sur la touche de marche/arrêt d'enregistrement pour commencer l'enregistrement.

- Pour régler la date et l'heure (19).

③ Sélectionner ▶/Il pour commencer la lecture (18)

EVIEW FOCUS LIGHT QUICK

Remarque:

- Pour lire des images sur un téléviseur connecté (41).

- Nous recommandons de nettoyer les têtes vidéo avant chaque utilisation. Si vous n'avez pas utilisé votre caméscope pendant un certain temps, les têtes peuvent être encrassées. Nous recommandons de nettoyer les têtes vidéo périodiquement en utilisant une cassette de nettoyage (optionnelle).

Pour Commencer!

- Avant d'enregistrer une vidéo importante, effectuer un enregistrement test.

Visualiser l'enregistrement test pour vous assurer que les images et le son ont été enregistrés correctement.

- Nous vous recommandons de nettoyer les têtes vidéo avant utilisation.

Si votre caméscope est resté inutilisé pendant une période prolongée, il est fort possible que les têtes soient encrassées. Nous vous recommandons donc de nettoyer les têtes régulièrement à l'aide d'une cassette de nettoyage (en op

- Veillez à ranger vos cassettes et votre caméscope dans un endroit approprié.

Les têtes vidéo se salissent plus facilement si vous rangez vos cassettes et votre caméscope dans un endroit poussiéreux. Nous vous conseillons de retirer les cassettes du caméscope et de les ranger dans leurs boîtiers. Rangez votre caméscope dans une sacoche.

- Utilisez le mode SP (Standard Play) pour les enregistrements vidéo importants.

Le mode LP (Long Play) vous permet d'enregistrer 50% de plus que le mode SP (Standard Play), mais il est possible que des parasites de type mosaïque apparaissent pendant la lecture selon le type de cassette et les conditions d'utilisation.

Par conséquent, pour les enregistrements importants, nous vous recommandons d'utiliser le mode SP.

- Sécurité et fiabilité.

Nous vous recommandons d'utiliser uniquement des batteries et des accessoires JVC avec ce caméscope.

- Ce produit inclut des technologies brevetées et autres technologies propriétaires et ne fonctionne qu'avec une batterie intelligente JVC. Utiliser les batteries JVC BN-VF808U/BN-VF815U/BN-VF823U. L'utilisation de batteries génériques non fabriquées par JVC peut endommager le circuit interne de recharge.

- Assurez-vous de n'utiliser que des cassettes portant la marque Mini DV ^Mini DV.

- GR-D860 Utilisez uniquement des cassettes vidéo numériques, des cartes mémoire SD et des cartes MultiMediaCard. Utilisez uniquement des cassettes portant la marque MiniDV et des cartes mémoire portant la marque SD ou MultiMediaCard.

- Notez que ce caméscope n'est pas compatible avec les autres formats vidéo numériques.

- Nous vous recommandons d'utiliser des cassettes de la marque JVC.

Votre caméscope est compatible avec toutes les marques de cassettes vendues dans le commerce conformes à la norme MiniDV cependant, les cassettes de la marque JVC ont été conçues dans le but d'optimiser les performances de votre appareil.

- Nous vous rappelons que ce caméscope est exclusivement destiné à un usage privé.

Toute utilisation commerciale sans autorisation préalable est interdite. (Même si vous enregistrez un spectacle, une manifestation ou une représentation pour votre propre plaisir, nous vous recommandons d'obtenir une autorisation préalable).

• NE LAISSEŽ PAS cet appareil

- dans un endroit où la température est supérieure à 50 °C.

- dans un endroit où l'humidité est extrêmement faible (inférieure à 35%) ou extrêmement élevée (80%).

- à la lumière directe du soleil.

- dans un véhicule fermé en été.

- à proximité d'une source de chaleur.

- L'écran LCD est fabriqué selon une technologie de haute précision.

Des points noirs ou des points lumineux colorés (rouges, verts et bleus) peuvent cependant apparaître et demeurer sur l'écran LCD. Ces points ne sont pas enregistrés sur la cassette. Il ne s'agit pas d'un défaut de l'appareil. (Taux de points efficaces : plus de 99,99%).

- Retirez la batterie lorsque vous n'utilisez pas votre caméscope et vérifiez régulièrement s'il fonctionne correctement.

- Microsoft® et Windows® sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Lisez également les “Consignes De Sécurité” pages 48 à 50.

À Propos Des Batteries

DANGER ! Ne démontez pas les batteries et ne les exposez pas à une flamme incandescente ou à une chaleur excessive, car vous pourriez provoquer un incendie ou une explosion.

AVERTISSEMENT ! Veillez à ce que la batterie ou les bornes de la batterie n'entrent pas en contact avec des objets métalliques ; ceci pourrait provoquer un court-circuit et entraîner un incendie.

Pour désactiver la démonstration, réglez "MODE DEMO" sur "ARRET" (29, 33).

Précautions De Sécurité

AVERTISSEMENT : AFIN D'ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

PRECAUTIONS:

• Pour éviter tout risque d'électrocution, n'ouvrez pas le boîtier. Aucune pièces intérieure n'est à régler par l'utilisateur. Consultez un technicien qualifié en cas de problème.
• Si vous n'utilisez pas l'adaptateur secteur pendant une période prolongée, nous vous recommandons de déconnecter le câble d'alimentation de la prise secteur.

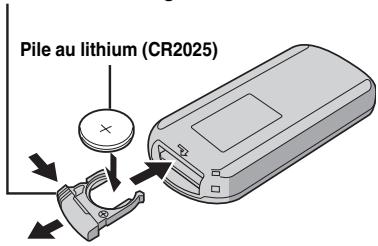

Avertissement sur la pile au lithium

La pile utilisée dans cet appareil peut présenter des risques d'incendie ou de brûlure chimique si elle n'est pas correctement maniée.

Ne pas la recharger, la démonter, la faire chauffer à plus de 100 °C ou la mettre au feu.

Remplacez-la par une pile de la marque Panasonic (Matsushita Electric), Sanyo, Sony ou Maxell CR2025.

Danger d'explosion ou risque d'incendie si la pile n'est pas correctement insérée.

• Jetez immédiatement les piles usagées.
• Gardez-les hors de la portée des enfants.
• Ne les démontez pas et ne les jetez pas au feu.

PRECAUTIONS:

- Ce caméscope est conçu pour être utilisé avec les signaux de télévision couleur de type PAL. Il ne fonctionne pas sur un téléviseur utilisant une norme différente. Cependant, l'enregistrement et lecture sur l'écran LCD sont possibles n'importe où.

- Ce produit inclut des technologies brevetées et autres technologies propriétaires et ne fonctionne qu'avec une batterie intelligente JVC. Utilisez les batteries JVC BN-VF808U/BN-VF815U/BN-VF823U pour les recharger ou pour brancher le caméscope sur une prise secteur, utilisez l'adaptateur secteur multi-tensions fourni.

(Un adaptateur de conversion adéquat est nécessaire pour adapter les différents types de prises secteur selon les pays.)

REMARQUES:

• La plaque signalétique (indiquant le numéro de série) et les consignes de sécurité se trouvent au bas et/ou au dos de l'appareil.
• Dans le cas de l'adaptateur secteur, ces informations se trouvent sur les côtés supérieurs ou inférieurs.

AVERTISSEMENT:

Les piles ne peuvent pas être soumises à une chaleur excessive, notamment aux rayons du soleil ou à une flamme.

PRECAUTION:

La prise secteur doit être opérationnelle.

Si cet appareil est placé dans une armoire ou sur une étagère, assurez-vous qu'il y a suffisamment d'espace de chaque côté afin de permettre la ventilation (10 cm ou plus des deux côtés, au dessus et à l'arrière).

N'obstruez pas les orifices de ventilation. (Si les orifices de ventilation sont obstrués par un journal, un vêtement, etc., une surchauffe risque de se produire.)

Ne placez aucun objet incandescent sur l'appareil, tel qu'une bougie.

Lors de l'élimination des piles, il convient de prendre en considération les problèmes d'environnement. Les réglementations locales ou la législation concernant la mise au rebut de ces piles doivent être strictement respectées.

N'exposez pas votre appareil aux éclaboussures. N'utilisez pas cet appareil dans une salle de bain ou dans des endroits avec de l'eau.

Veillez également à ne placer aucun récipient rempli d'eau ou de liquide sur l'appareil (produits cosmétiques ou pharmaceutiques, vases, pots de fleurs, tasses, etc.).

(Si de l'eau ou du liquide pénètre à l'intérieur de l'appareil, vous risqueriez de vous électrocuter ou de provoquer un incendie.)

Ne dirigez pas l'objectif directement vers le soleil. Vous pourriez vous abîmer la vue et/ou endommager les circuits internes de l'appareil. Vous risqueriez également de vous électrocuter ou de provoquer un incendie.

PRECAUTION!

Les remarques suivantes visent à protéger l'utilisateur et l'appareil contre des dommages éventuels.

Lorsque vous transportez l'appareil, veillez à toujours utiliser la dragonne fournie. Ne transportez ni ne saisissez le caméscope par l'écran LCD ; il pourrait tomber, ce qui pourrait entraîner un dysfonctionnement.

Veillez à ne pas coincer vos doigts dans le compartiment de la cassette. Ne laissez pas les enfants utiliser le caméscope, car ils peuvent facilement se blesser de cette façon.

Ne pas utiliser de trépied photographique sur des surfaces irrégulières et inclinées. Il pourrait tomber et l'appareil pourrait être sérieusement endommagé.

PRECAUTION!

Il n'est pas conseillé de poser le caméscope sur le téléviseur après avoir raccordé les câbles (Audio/Video, S-Video, etc.) quelqu'un pourrait se prendre les pieds dans les câbles, faire tomber le caméscope et l'endommager.

Informations relatives à l'élimination des appareils et des piles usagés, à l'intention des utilisateurs

[Union européenne]

Si ces symboles figurent sur un appareil électrique/électronique ou une pile, cela signifie qu'ilsne doivent pas être jetés comme déchets ménagers à la fin de leur cycle de vie. Ces produits devraient être amenés aux centres de pré-collecte appropriés pour le recyclage des appareils électriques/électroniques et des piles pour traitement, récupération et recyclage, conformément à la législation nationale et la Directive 2002/96/EC et 2006/66/EC.

En traitant ces produits d'une manière correcte, vous contribuez à la conservation des ressources naturelles et à la prévention d'effets négatifs éventuels sur l'environnement et la santé humaine, pouvant être causés par une manipulation inappropriée des déchets de ces produits.

Pour plus d'informations sur les centres de pré-collecte et de recyclage de ces produits, contactez votre service municipal local, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous les avez achetés.

Des amendes peuvent être infligées en cas d'élimination incorrecte de ces produits, conformément à la législation nationale.

Notification:

La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

[Utilisateurs professionnels]

[Pays ne faisant pas partie de l'Union européenne]

Ces symboles ne sont reconnus que dans l'Union européenne. Si vous voulez jeter ces produits, veuillez respecter la législation nationale ou les autres règles en vigueur dans votre pays pour le traitement des appareils électriques/électroniques et des piles usagés.

Cher(e) client(e),

[Union européenne]

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor

À Propos De Ce Manuel 8

Accessoires 8

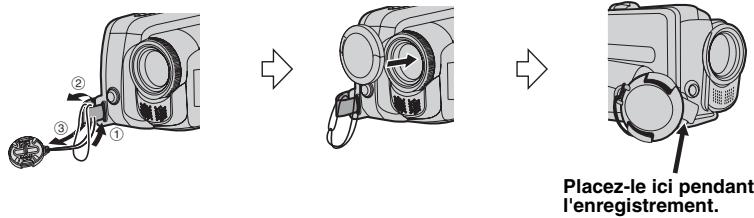

Fixez Le Couvre-Objectif 9

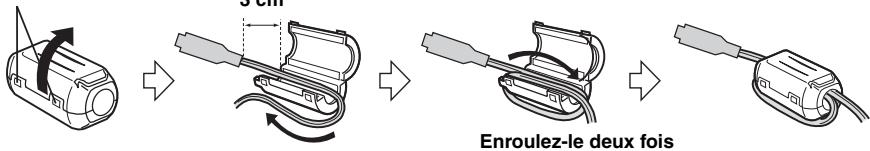

Fixez Le Filtre À Noyau De Ferrite ...... 9

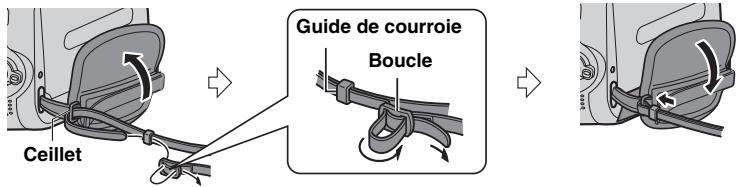

Fixez La Dragonne 9

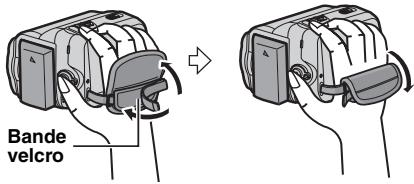

Réglage De La Poignée.... 10

Montage Sur Un Trépied 10

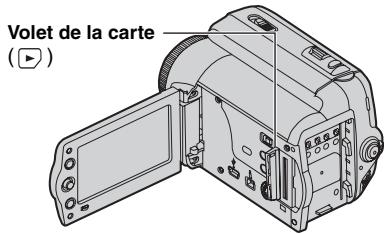

Utilisation De La Carte SD.... 10

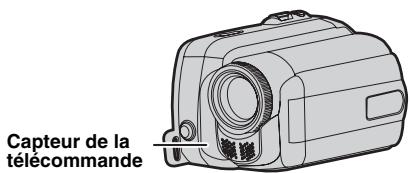

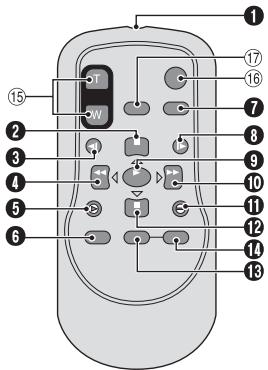

Préparation De La Télécommande...... 11

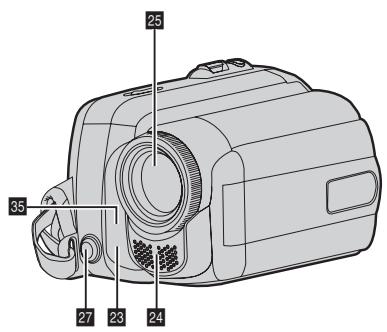

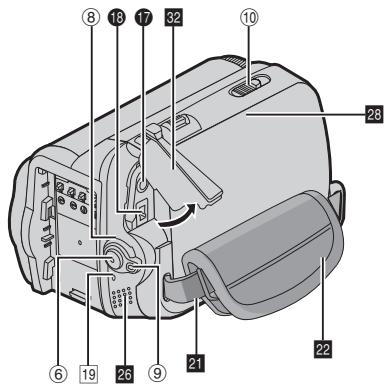

Index 11

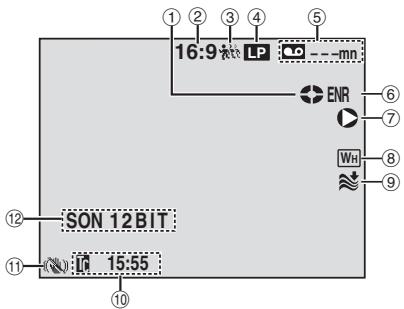

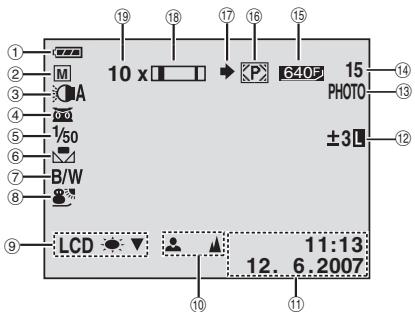

Indications De L'écran LCD....14

Power 16

Sélection De La Langue....17

Réglages De La Date Et De L'heure .....17

Réglage De La Luminosité De L'affichage ...18

Insertion/Éjection D'une Cassette ....18

Mode Large 16:9 ......18

Enregistrement Et Lecture 19

Enregistrement De Base ....19

Durée De Bande Restant 19

Mode Automatique/Manuel 20

Time Code....20

Zoom 21

Double Enregistrement....21

Recherche Accélérée Variable.... 22

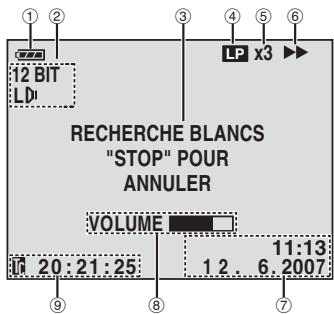

Recherche De Section Vierge 22

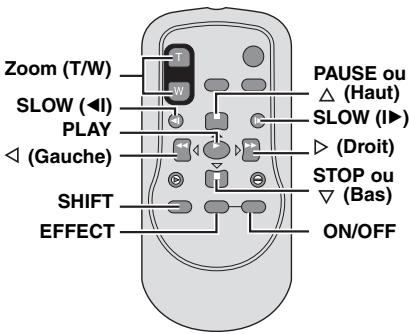

Lecture À L'aide De La télécommande .....23

Lecture Au Ralenti....23

Lecture Image Par Image....23

Lecture Avec Zoom 23

Effets Spéciaux En Lecture....23

GR-D860 Enregistrement D.S.C 24

Photo D.S.C. 24

Lecture Normale Des Photos....25

Lecture Automatique Des Photos....25

Lecture Indexée Des Fichiers ......25

Suppression De L'affichage Sur L'écran .....25

Redéfinition Du Nom De Fichier....26

Protection Des Fichiers ......26

Suppression De Fichiers 27

Réglage Des Informations D'impression (Réglage DPOF)\* 27

Pour Imprimer Toutes Les Photos

(Un Tirage Pour Chaque)......27

Pour Imprimer En Sélectionnant Les

Photos Et Le Nombre De Tirages ...... 28

Pour Remettre Le Nombre De

Tirages à Zéro....28

Initialisation D'une Carte Mémoire .....28

Fontions Avancées 29

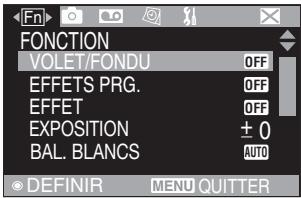

Utilisation Des Menus Pour Des Réglages Précis ...... 29

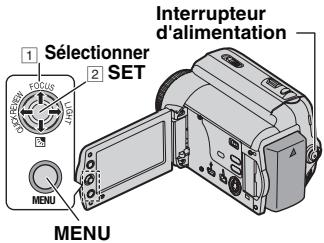

Modification Des Réglages Des Menus .....29

Menus D'enregistrement 30

Menus De Lecture.... 34

Fonctions Pour L'enregistrement .... 35

Lumière À LED....35

Ralenti En Direct 35

Photo (Enregistrement De Photos Sur Une Cassette) 35

Mise Au Point Manuelle 36

Commande D'Exposition....36

Verrouillage De L'iris 37

Compensation De Contre-Jour ....37

Zone De Mesure D'exposition....37

Réglage De La Balance Des Blancs......38

Réglage Manuelle De La Balance Des Blancs ...... 38

Effets De Fondu/Volet ......39

Programme AE, Effets Et Effets De L'obturateur 39

Copie D'images Fixes Enregistrées Sur Bande Vers Une Carte Mémoire ..... 40

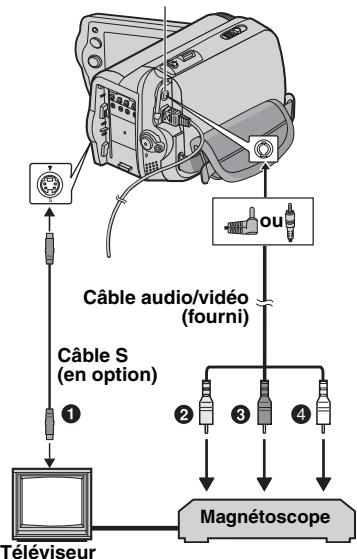

Raccordement À Un Téléviseur Ou Un Magnétoscope....41

Copie Vers Un Magnétoscope....41

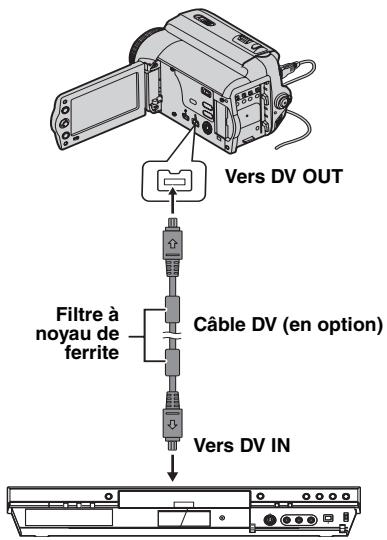

Copie Vers Un Appareil Vidéo Équipé D'un Connecteur DV (Copie Numérique) .....42

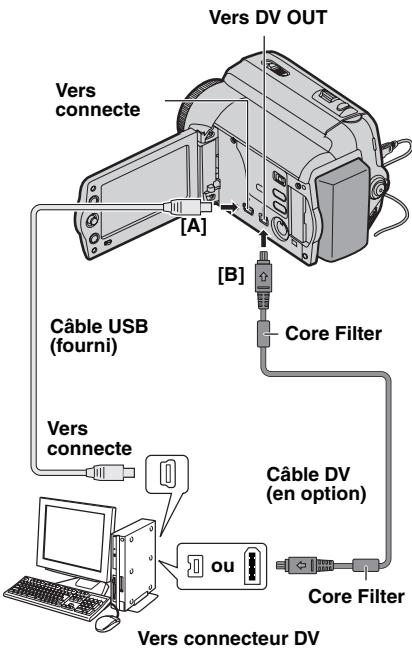

Raccordement À Un Ordinateur Personnel...43

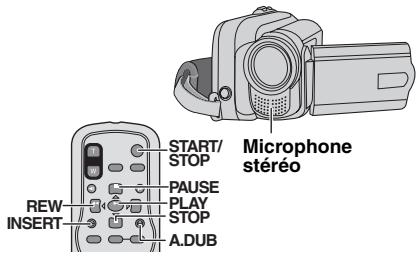

Doublage Audio 44

Insertion Vidéo 44

Références 45

Dépannage....45

Consignes De Sécurité....48

Entretie....50

Caractéristiques Techniques ....51

Lexique ....52

À Propos De Ce Manuel

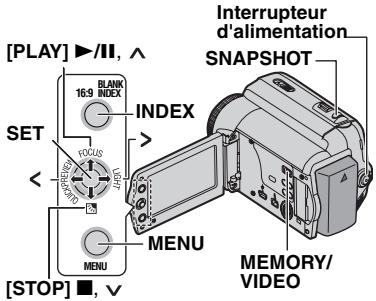

Levier De Commande (13)

Il existe deux modes opératoires du levier de commande.

Opération			Pour Sélectionner
^	►/II	FOCUS	Déplacez le levier de commande vers le haut.
∨	■		Déplacez le levier de commande vers le bas.
>	►►	LIGHT*	Déplacez le levier de commande vers la droite.
<	◀◀	QUICK REVIEW	Déplacez le levier de commande vers la gauche.

* GR-D860

1 Déplacez le levier de commande vers la haut/ le bas/ la gauche/ la droite pour effectuer une sélection.

2 Appuyez sur le levier de commande pour sélectionner SET (DEFINIR).

[Non-Text]

Les icônes, telles que GR-D860, indiquent que la fonction correspondante n'est disponible que sur le modèle spécifié.

Accessoires

Adaptateur secteur AP-V19E

Courroie en bandoulière (9)

GR-D860 Câble USB

ou

Câble audio/vidéo (mini-prise ∅3,5 à la prise RCA)

Batterie BN-VF808U

Couvre-objectif

Filtre à noyau de ferrite
(9), pour l'installation)

GR-D860 CD-ROM

GR-D860 Télécommande RM-V740U

GR-D860 Pile au lithium CR2025 Préinstallée dans la télécommande.

Remarque:

Veiller à utiliser les câbles fournis pour les raccordements. Ne pas utiliser d'autres câbles.

Fixez Le Couvre-Objectif

Pour protéger l'objectif, fixez le couvre-objectif fourni sur le caméscope comme le montre l'illustration.

Fixez Le Filtre Á Noyau De Ferrite

Fixez le filtre à noyau de ferrite au câble. Le filtre à noyau de ferrite réduit les parasites.

Libérer les ergots de fixation.

3 cm Enroulez-le deux fois

Fixez La Dragonne

Ouvrir la bande velcro et faire passer l'extrémité de la courroie dans l'œillet.

Faire passer la courroie dans la boucle, régler sa longueur et utiliser le guide de la courroie pour la fixer.

Positionner la boucle à proximité de l'œillet et fermer la bande velcro.

Ceillet Guide de courroie Boucle

Réglage De La Poignée

Ouvrez la bande velcro et réglez la poignée.

- Retirez toutes les protections sur la bande velcro.

Bande velcro

Montage Sur Un Trépied

Aligner l'orifice de taquet du caméscope sur l'orifice du trépied, ainsi que le trou fileté de montage sur la vis, puis fixer le caméscope.

Partie inférieure du caméscope

GR-D860 Utilisation De La Carte SD

Réglez l'interrupteur d'alimentation sur "OFF".

1 Ouvrez le volet de la carte.

Volet de la carte (▶)

2 Introduire la carte fermement, le bord biseauté en premier..

Carte mémoire (en option) Bord biseauté

③ Fermez le volet de la carte.

Pour retirer la carte SD

Pousser sur la carte SD une fois.

Lorsqu'elle sort de l'appareil, la retirer.

- Ne pas toucher la borne sur le côté opposé de l'étiquette.

Remarques:

• Certaines marques de cartes mémoire ne sont pas compatibles avec ce caméscope. Avant d'acheter une carte mémoire, consultez le fabricant ou le revendeur.
• Avant d'utiliser une nouvelle carte mémoire, il est nécessaire de la formater (28).

VEUILLEZ FORMATER

Apparaît lorsqu'un problème est survenu au niveau de la carte mémoire (mémoire corrompue) ou si elle n'a pas été initialisée. Initialisez la carte mémoire.

ERREUR DE LA CARTE !

S'affiche lorsque la caméscope ne reconnaît pas la carte mémoire insérée. Ôtez la carte une fois, puis réinsérez-la. Répétez cette procédure jusqu'à ce qu'aucune indication ne soit affichée. Si des indications sont toujours affichées, la carte mémoire est corrompue.

GR-D860 Préparation De La Télécommande

Une pile est fournie avec la télécommande au moment de l'achat.

Enlever la feuille isolante avant toute utilisation.

Portée de la télécommande

Capteur de la télécommande

Le rayon transmis peut manquer d'efficacité ou engendrer des dysfonctionnements si le capteur infrarouge est directement exposé à la lumière du soleil ou à des éclairages puissants.

Pour réinsérer la pile

Ouvrez le logement de la pile en poussant sur le bouton de verrouillage.

Bouton de verrouillage

Pile au lithium (CR2025)

GR-D860 Index

① Fenêtre de transmission du rayon infrarouge
② Touche PAUSE/ Touche de déplacement vers le haut (23)
③ Touche de rembobinage SLOW (23)
4 Touche REW/ Touche de déplacement vers la gauche (23)
⑤ Touche INSERT (44)
⑥ Touche SHIFT (23)
⑦ Touche DISPLAY (25)
⑧ Touche d'avance SLOW (23)
⑨ Touche PLAY
10 Touche FF/ Touche de déplacement vers la droite (23)
⑪ Touche A. DUB (44)
12 Touche STOP/ Touche de déplacement vers le bas (23)
⑬ Touche EFFECT (23)
14 Touche ON/OFF (23)
⑮ Touches de zoom (T/W)/ Zoom avant/arrière (21, 23)
⑯ Touche START/STOP Fonctionne de la même manière que la touche de marche/arrête d'enregistrement du caméscope.
⑰ Touche S.SHOT Fonctionne de la même manière que la touche SNAPSHOT du caméscope.

Index

25 35 27 23 24

• L'écran LCD peut pivoter sur 270°.
• Des points lumineux colorés peuvent apparaître sur l'écran LCD. Toutefois, il ne s'agit pas d'un dysfonctionnement.
• Fonctionnement avec alimentation couplée

Vous pouvez également mettre le caméscope sous ou hors tension en ouvrant/fermant l'écran LCD pendant l'enregistrement.

Commandes

① Levier de commande (8)

<: Touche Gauche / Touche de rembobinage [◀◀] (21) / Touche de relecture rapide [QUICK REVIEW] (19)

: Touche Droite / Touche d'avance rapide [▶▶] (21) / GR-D860 Touche de lumière à Led [LIGHT] (35)

A: Touche Haut / Touche de lecture et de pause [▶/■] (21) / Mise au point manuelle [FOCUS] (36) V: Touche Bas / Touche Arrêt [■] (21) Compensation de contre-jour (37) / Mesure d'exposition (37)

Pression vers le bas: SET

② Touche Menu [MENU] (指向 29)
③ Touche Auto [AUTO] (21)
④ Touche batterie intelligente [DATA] (17)
⑤ GR-D860 Commutateur MEMORY/VIDEO
⑥ Touche de marche/arrêt d'enregistrement [Start/Stop] (19)

⑦ Commande de zoom [T/W] (21) / Commande de volume du haut-parleur [VOL. +, -] (21)

⑧ Commande de volume du haut-parleur [REC, OFF, PLAY]

⑨ Touche de verrouillage

⑩ Interrupteur d'ouverture/éjection de la cassette [OPEN/EJECT] (18)

⑪ Touche de libération de la batterie [BATT.] (16)

⑫ Touche écran large 16:9 [16:9] (18) Touche de recherche des blancs [BLANK] (22)/ GR-D860 Touche Index [INDEX] (25)

⑬ Touche d'activation du mode Photo [SNAPSHOT] (24, 35) / GR-D860 Touche de ralenti en direct [SLOW] (35)

Connecteurs

14 GR-D860 Connecteur de sortie S-Vidéo [S] (L 41)

15 GR-D860 Connecteur USB (Universal Serial Bus) (42, 43)

16 Connecteur vidéo numérique [DV OUT] (i.LINK*) (42, 43)

* i.LINK fait référence aux spécifications et extensions de la norme IEEE1394-1995. Le logo è est applicable aux produits conformes à la norme i.LINK. Les connecteurs sont situés sous les volets.

⑰ Connecteur de sortie audio/vidéo [AV] (41)

18 Connecteur d'entrée CC [DC] (16)

Témoins

19 Indicateur POWER/CHARGE (16)

Autres Composants

20 Écran LCD (12)
21 Oeillet de la dragonne (9)
22 Poignée ceinturée (9)
23 Capteur de l'appareil photo (Veillez à ne pas obstruer cette zone, car elle comporte un capteur intégré indispensable à la prise de vues)
24 Microphone stéréo
25 Objectif
26 Haut-parleur (21)
27 GR-D860 Lumière à LED (35) (Veillez à ne pas obstruer cette zone lors de la prise de vues)
28 Volet de logement de la cassette (18)
29 Orifice de taquet (10)
30 Trou fileté pour montage du trépied (10)
31 Logement de la batterie
32 Couvercle du connecteur
33 GR-D860 Emplacement de la carte mémoire
34 Volet de la carte
35 Capteur infrarouge (11)

Position de l'interrupteur d'alimentation

Réglez l'interrupteur d'alimentation tout en maintenant le bouton de verrouillage enfoncé.

REC:

• Pour commencer l'enregistrement sur une cassette.
• GR-D860 Pour enregistrer dans la carte mémoire.

OFF:

Pour mettre le caméscope hors tension.

PLAY:

• Pour lire un enregistrement sur une cassette.
• GR-D860 Pour afficher une image enregistrée dans la carte mémoire ou pour transférer une image enregistrée dans la carte mémoire vers un ordinateur.

GR-D860

Position de l'interrupteur MEMORY/VIDEO

MEMORY

VIDEO

VIDEO:

Pour enregistrer sur une cassette ou lire une cassette.

MEMORY:

Pour enregistrer dans la carte mémoire ou accéder aux données stockées dans celle-ci.

Indications De L'écran LCD

Pendant L'enregistrement Vidéo Uniquement

16:9 LP - - - mn ENR SON 12 BIT 15:55 10

① Indicateur du défilement de la bande (Apparaît pendant l'enregistrement.)
② Témoin du mode écran large sélectionné (18)
③ GR-D860 Indicateur de ralenti en direct (35)
④ Mode de vitesse d'enregistrement (SP/LP) (31) (seul le témoin LP s'affiche)
⑤ Temps restant de la cassette (19)
⑥ ENR: (Apparaît pendant l'enregistrement.) (19)

GR-D860 SLOW: (Apparaît lors de l'utilisation du ralenti en direct.) (35)

⑦ GR-D860 ▶: Insérer (44)
GR-D860 II: Insérer une pause
⑧ Témoin d'effet de fondu/volet sélectionné (39)
⑨ Témoin d'atténuation des bruits du vent (31)
⑩ Time Code (20, 32)
⑪ Stabilisateur d'image numérique ("STAB IMAGE") (30)

(seul le témoin 📄 s'affiche)

⑫ SON 12BIT/16BIT: Indicateur du mode de son (31) (Apparaît pendant environ 5 secondes après avoir allumé le caméscope.)

Pendant L'enregistrement Vidéo Et GR-D860 D.S.C

10 x P c407 15 PHOTO ±3 LCD 11:13 12. 6.2007

① Indicateur d'énergie restante dans la batterie (47)
② Mode de fonctionnement (20)

A : Mode Auto

M : Mode Manuel

③ GR-D860 Témoin de lumière à LED (35)
④ : Indicateur de prise de vues en faible luminosité (39)

※A: Mode Gain relevé (30)

⑤ Vitesse d'obturation (40)
⑥ Témoin de balance des blancs (38)
⑦ Indicateur de l'effet sélectionné (40)
⑧ Indicateur du programme AE sélectionné (39)
⑨ LCD ⚙️ ▼/▲ : Témoin de contre-jour de l'écran LCD (L 32)

(S'affiche pendant environ 5 secondes lorsque vous commutez la luminosité intérieure/extérieure.)

⑩ Témoin de mise au point manuelle (36)
⑪ Date/Heure (17, 32)
⑫ : Témoin de commande d'exposition spot (37)

: Témoin de compensation de contre-jour (37)

±: Témoin de réglage d'exposition (36)

L: Témoin de verrouillage du diaphragme (37)

⑬ PHOTO: (Apparaît lors de la prise de vues.) (24, 35)
14 GR-D860 Nombre de clichés restants (24) (Affiche le nombre approximatif de prises restantes pouvant être stockées pendant l'enregistrement D.S.C.)

15 GR-D860 Format et qualité de l'image: 640F (FIN) et 640S (STANDARD) (par ordre de qualité) (24, 31)
⑯ GR-D860 Icône de la carte (24)

(P): Apparaît pendant la prise de vues.

M : Clignote en blanc lorsqu'une carte mémoire n'est pas chargée.

⑰ GR-D860 Icône de prise de vues (24)

(Apparaît et clignote pendant la prise de vues)

⑱ Témoin de zoom (21)
⑲ Rapport de zoom approximatif (21)

Pendant La Lecture Vidéo

12 BIT LDI RECHERCHE BLANCS "STOP" POUR ANNULER VOLUME 11:13 12. 6.2007

① Indicateur d'énergie restante dans la batterie (47)
② Indicateur du mode de son (34)
③ Indicateur de recherche des blancs (22)
④ Vitesse de bande (SP/LP) (31) (seul le témoin LP s'affiche)
⑤ Indicateur de vitesse de recherche variable: x-10, x-3, x3 and x10 (22)
⑥ ▶: Lecture

▶▶: Avance/recherche rapide
◀◀: Retour/recherche rapide
II: Pause

GR-D860

II ▶: Lecture avant image par image/ralenti
◀ II: Lecture arrière image par image/ralenti
●: Doublage audio
II: Interruption doublage audio

⑦ Date/Heure (17, 32)
⑧ VOLUME: Témoin de niveau de volume (21)
⑨ Time Code (20, 32)

GR-D860 Pendant la lecture D.S.C.

① ② 100-0013 ③ 11:13 12. 6. 2007 ④

① Indicateur d'énergie restante dans la batterie (47)
② Numéro de dossier/fichier
③ Témoin de mode de fonctionnement
④ Date/Huere

Power

Recharge De La Batterie

1 Réglez l'interrupteur d'alimentation sur "OFF" (13).

Flèche Batterie BATT. Témoin POWER/CHARGE Connecteur CC Adaptateur secteur Vers une prise secteur (110V sur 240V)

2 Fixez la batterie

- Faites glisser la batterie en prenant soin de respecter le sens de la flèche “ ^△ ” indiqué sur la batterie.

③ Raccordez l'adaptateur secteur.

• Le témoin POWER/CHARGE du caméscope clignote pour indiquer que la recharge est en cours.
• Lorsque le témoin POWER/CHARGE s'éteint, la recharge est terminée. Débrancher l'adaptateur secteur de la prise secteur. Déconnecter l'adaptateur secteur du caméscope.

Pour Retirer Da Batterie

Faites glisser la batterie tout en appuyant sur BATT. pour la retirer.

Charge / durée d'enregistrement (approx.)

Batterie	Temps de charge requis	Durée maximum d'enregistrement continu
BN-VF808U (Fournie)	1 hr. 30 mn.	2 hrs.
BN-VF815U	2 hrs. 40 mn.	4 hrs. 5 mn.
BN-VF823U	3 hrs. 50 mn.	6 hrs. 10 mn.

Remarques:

• Si vous insérez une batterie complètement rechargée dans le caméscope, le témoin POWER/CHARGE clignote pendant 10 secondes, puis il disparaît.
• Si la durée d'utilisation de la batterie reste extrêmement courte, même après une recharge complète, il est possible que la batterie soit détériorée et doive être remplacée par une batterie neuve. Acheter une batterie.
• Étant donné que l'adaptateur secteur transforme le courant électrique, il chauffe en cours d'utilisation. Veiller à ne l'utiliser que dans des endroits bien ventilés.
• Après 5 minutes en mode de pause d'enregistrement alors que la cassette est insérée et qu'aucune opération n'est réalisée, le caméscope se met automatiquement hors tension à partir de l'adaptateur secteur. Dans ce cas, la recharge de la batterie commence si cette dernière est fixée sur le caméscope.
• Veillez à ne pas plier ou tordre la fiche ou le câble de l'adaptateur secteur. Vous risqueriez de l'endommager.

Utilisation De La Batterie

Reprenez les étapes 2 de la section "Recharge De La Batterie".

Remarques:

• La durée d'enregistrement est réduite de façon significative sous les conditions suivantes:
• Le zoom ou le mode d'attente d'enregistrement est utilisé de façon répétée.
• Le mode de lecture est utilisé de façon répétée.
• GR-D860 Le voyant à diode luminescente est utilisé de façon répétée.
• Avant un usage prolongé, il est recommandé de préparer suffisamment de batteries pour couvrir 3 fois la durée de prise de vues prévue.

Vérification De La Charge Restante De La Batterie

Fixer la batterie.

ÉTAT DE LA BATTERIE NIVEAU 100% 50% 0% TEMPS MAXI 120mn

• Lorsque l'interrupteur d'alimentation est réglé sur "OFF", les informations sur la batterie restent affichées pendant environ 5 secondes si la touche est enfoncée puis relâchée rapidement, et pendant environ 15 secondes si la touche est maintenue enfoncée pendant plusieurs secondes.
• Lorsque l'interrupteur d'alimentation est réglé sur "PLAY" ou "REC", appuyer à nouveau sur DATA pour revenir à l'écran normal.
• L'état de la batterie ne peut pas être affiché lors de la lecture ou de l'enregistrement.
• Si le message "ERREUR DE COMMUNICATION" s'affiche même après avoir appuyé plusieurs fois sur DATA, il est possible que la batterie soit endommagée. Dans ce cas, contactez le revendeur JVC le plus proche.
• L'affichage des informations de batterie peuvent différer à cause du changement d'environnement si le contrejour LCD est réglé sur le "AUTO" (32).

Utilisation De L'alimentation Secteur

Reprenez les étapes ③ la section “Recharge De La Batterie” (16).

Remarque:

Avant de débrancher la source d'alimentation, assurez-vous que le caméscope est éteint. Auquel cas, vous risquez d'endommager le caméscope.

Sélection De La Langue

Il est possible de modifier la langue de l'écran. (29, 33).

1 Réglez l'interrupteur d'alimentation sur "REC" ou "PLAY" (13).

- Si vous sélectionnez "REC", le mode d'enregistrement devra être réglé sur "M" (20).

② Appuyez sur MENU.
③ Sélectionnez "REGLAGE" (21).
4 Sélectionnez "LANGUAGE", puis appuyez sur SET (DEFINIR).

1 Sélectionner FOCUS LIGHT 2 SET

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO DEFINIR RETOUR

5 Sélectionnez la langue de votre choix, puis appuyez sur SET (DEFINIR).

- Appuyez à tout moment sur < pour revenir à l'écran de menu précédent.

⑥ Appuyer sur MENU.

Réglages De La Date Et De L'heure

La date et l'heure seront toujours enregistrées automatiquement sur la bande. Vous pouvez choisir de les afficher ou non (32, 34).

Reprenez les étapes 1 – 3 de la section "Sélection De La Langue".

1 Sélectionnez "REGL. HORL" puis appuyez sur SET (DEFINIR).

1 Sélectionner FOCUS LIGHT 2 SET 1 QUICK REVIEW

REGL. HORL DATE. MONTH.YEAR 24h 12. 06 . 2007 11:13 DEFINIR RETOUR

② Appuyez sur SET (DEFINIR).

• Répétez cette étape pour sélectionner le format d'affichage de l'heure (sélectionnez "24h" ou "12h"), le mois, la date, l'année, l'heure et les minutes.
• Appuyez à tout moment sur < pour revenir à l'écran de menu/réglage précédent.

③ Appuyer sur MENU.

Réglage De La Luminosité De L'affichage

Reprenez les étapes 1 – 2 de la section "Sélection De La Langue" (17).

1 Sélectionnez "AFFICHAGE" (☐).
② Sélectionnez "LUMIN. LCD" puis appuyez sur SET (DEFINIR).

1 Sélectionner

2 SET

③ Sélectionnez la luminosité de votre choix, puis appuyez sur SET (DEFINIR).
4 Appuyer sur MENU.

Insertion/Éjection D'une Cassette

Le caméscope doit être sous tension pour insérer ou éjecter une cassette.

7 Faites coulisser et maintenez OPEN/EJECT dans le sens de la flèche, puis ouvrez le volet de logement de la cassette jusqu'à son blocage.
2 Insérez ou enlevez la cassette, puis appuyez sur "PUSH" pour fermer le logement.

• Assurez-vous de n'appuyer que sur la partie marquée "PUSH" pour fermer le logement de cassette.
• Une fois le logement de la cassette ferme, il s'abaisse automatiquement. Attendez qu'il soit complètement abaisse avant de fermer le volet.
• Si la batterie est faible, il peut être impossible de fermer le volet. Ne forcez pas dessus. Remplacez la batterie par une batterie complètement chargee ou utilisez l'alimentation secteur avant de continuer.

Commutateur de protection contre l'effacement

Dirigez la fenêtre vers l'extérieur

L L'Ve cement Logement de la cassette

OPEN/EJECT

Volet de logement de la cassette

③ Fermez le volet de logement de la cassette jusqu'à ce qu'il s'enclenche.

Remarques:

• Si après quelques secondes le logement ne s'ouvre pas, refermez le volet et essayez une nouvelle fois. Puis de nouveau sous tension.
• Si la bande n'est pas correctement insérée, ouvrez complètement le volet de logement de la cassette, puis retirez la cassette. Quelques minutes plus tard, insérez-la à nouveau.
• Lorsque le caméscope passe d'un lieu froid à un lieu chaud, attendez quelques instants avant d'ouvrir le volet.

Mode Large 16:9

Vous pouvez enregistrer des vidéos au format 4:3 ou 16:9. Par défaut, le caméscope est réglé pour enregistrer des vidéos au format 16:9.

1 GR-D860 Réglez le commutateur MEMORY/VIDEO sur "VIDEO" (13)
② Réglez l'interrupteur d'alimentation sur "REC" (13).
③ Chaque fois que vous appuyez sur la touche 16:9, le format de l'écran change.

16:9 4:3

Remarque:

Si vous enregistrez les films au format 16:9, il se peut que l'image apparaisse à l'aspect allongé un peu verticalement lors de la lecture sur le téléviseur s'il possède un écran 4:3 (32, 34).

Enregistrement De Base

Préparatif:

• Alimentation (16).
• Insérer une cassette (18).
• Retirez le couvre-objectif (9).
• Ouvrez l'écran LCD (12)
• Sélectionnez des vidéos au format 4:3 ou 16:9 (écran large) (18).

Commande de zoom MEMORY/ VIDEO Interrupteur d'alimentation Touche de marche/arrêt d'enregistrement

GR-D860 Réglez le commutateur MEMORY/VIDEO sur "VIDEO" (13).
2 Réglez l'interrupteur d'alimentation sur "REC" (13).
3 Appuyez sur la touche start/stop pour commencer l'enregistrement. "ENR" s'affiche à l'écran lors de l'enregistrement. Pour arrêter l'enregistrement, appuyez à nouveau sur start/stop.

Durée d'enregistrement approximative

Bande	Mode d'enregistrement
	SP	LP
30 mn.	30 mn.	45 mn.
60 mn.	60 mn.	90 mn.
80 mn.	80 mn.	120 mn.

Remarques:

• Si le mode de pause d'enregistrement dure 5 minutes sans qu'aucune opération ne soit exécutée, le caméscope se met automatiquement hors tension. Pour remettre le caméscope sous tension, fermez l'écran LCD, puis ouvrez-le à nouveau.
• Lorsqu'une section vierge est laissée entre des séquences enregistrées sur la bande, le time code est interrompu et des erreurs peuvent se produire lors du montage. Pour éviter cela, reportez-vous à la section "Enregistrement Sur Une Cassette En Cours" (20).
• Pour enregistrer en mode LP (Long Play) (31).

PAS DE CASSETTE !

S'affiche si aucune bande n'est insérée lorsque vous appuyez sur la touche marche/arrêt d'enregistrement.

NETTOYEZ LES TETES

S'affiche si de la saleté a été détectée sur les têtes de lecture pendant l'enregistrement. Utilisez une cassette de nettoyage (4).

Durée De Bande Restant

La durée approximative de bande restante s'affiche à l'écran. “---mn” signifie que le caméscope calcule la durée restante. Lorsque la durée restante atteint 2 minutes, l'indicateur commence à clignoter.

62 mn

- La précision du calcul peut varier selon le type de bande utilisé.

Relecture Rapide

Vous permet de vérifier la fin du dernier enregistrement.

QUICK REVIEW

La bande est rembobinée pendant plusieurs secondes et relue automatiquement, puis se met en pause en mode d'attente d'enregistrement pour la prochaine prise de vues.

• Une certaine distorsion d'image peut se produire au début de la lecture. Ceci est tout à fait normal.
• Faites glisser plusieurs fois la commande de zoom pour activer ou désactiver leson.

Mode Automatique/Manuel

Appuyez plusieurs sur la touche AUTO pour commuter les modes d'enregistrement automatique et manuel. Si le mode manuel est sélectionné, l'indicateur "M" s'affiche sur l'écran LCD.

Mode Auto : A

Vous pouvez enregistrer sans utiliser d'effets spéciaux ou de réglages manuels.

Manuel Mode : M

Pour utiliser la fonction d'enregistrement, vous devez configurer manuellement certaines fonctions.

Pendant l'enregistrement, un time code est enregistré sur la bande. Ce code est utilisé pour confirmer la place de la séquence enregistrée sur la bande pendant la lecture.

Affichage
Secondes Minutes

12:34:24

Images (25 images = 1 seconde)

Point de départ d'enregistrement

Section d'enregistrement

section vierge Bande Enregistrée

①, ③, & ④, le time code commence à compter à partir de « 00:00:00 » (minutes: secondes: image).
②, le time code continue à partir de la valeur du dernier time code.

Si pendant l'enregistrement, une partie vierge est laissée sur la bande, le time code est interrompu. Lorsque l'enregistrement reprend, le time code recommence à compter à partir de "00:00:00".

Pour empêcher ceci, exécutez “Enregistrement Sur Une Cassette En Cours” (20) dans les cas suivants;

• Lorsque vous refaites une prise de vues après avoir lu une bande enregistrée.
• Si l'alimentation est coupée pendant la prise de vues.
• Si la cassette est retirée puis insérée à nouveau pendant la prise de vues.
• Lors d'un enregistrement avec une bande partiellement enregistrée.
• Lors d'un nouvel enregistrement après avoir déjà effectué un enregistrement et ouvert/fermé le volet de logement de cassette.

Remarques:

• Le time code ne peut pas être remis à zéro.
• Pendant l'avance rapide ou le rembobinage, l'indicateur du time code n'évolue pas de façon régulière.
• Le time code n'est affiché que lorsque "TIME CODE" est réglé sur "MARCHE" (32).

Enregistrement Sur Une Cassette En Cours

1 Lisez une cassette ou utilisez la fonction de recherche de section vierge (22) pour trouver le point à partir duquel vous voulez commencer l'enregistrement, puis passez en mode de pause sur image (21).
2 Réglez l'interrupteur d'alimentation sur "REC" (13), puis com mencez l'enregistrement.

Zoom

Zoom Arrière

Zoom Avant

W: Grand angle
T: Téléobjectif

• Le zoom optique permet un grossissement jusqu'à 35X.
• L'agrandissement zoom au-delà de 35X s'effectue par traitement numérique de l'image, c'est pourquoi il est appelé zoom numérique. Le zoom numérique est possible jusqu'à un maximum de 800X. Réglez (ZOOM) sur [70X] ou [800X]. (30)

Zoom optique (jusqu'à 35X)

1 35 800 Zoom numérique (jusqu'à 800X)

Remarques:

• La prise de vues macro jusqu'à 5 cm est possible lorsque la commande de zoom est réglée à fond sur "W".
• Lorsque vous effectuez un zoom sur un sujet se trouvant trop près de l'objectif, l'appareil photo peut effectuer automatiquement un zoom arrière en fonction de la distance. Dans ce cas, régler la fonction "MACRO" sur "MARCHE" (30).

GR-D860 Double Enregistrement (Enreg. Photo & Video)

Vous pouvez capturer des photos sans entraver l'enregistrement en cours. Appuyer sur SNAPSHOT.

16:9 A 640F ---- mn 13 PHOTO

Un sous-écran apparaît pendant environ 6 secondes pour afficher la photo.

• La photo est enregistrée dans la carte mémoire, alors que la vidéo est enregistrée dans la cassette.
• “ENR. MEDIA doit être réglé sur “→ M” uniquement (31).

Lecture Normale

VOL. +/- MEMORY/VIDEO Interrupteur d'alimentation 16:9 BLANK/ INDEX ►/II MENU ■ Haut-parleur

1 Insérez une cassette (18).
2 GR-D860 Réglez le commutateur MEMORY/VIDEO sur "VIDEO" (13).
③ Réglez l'interrupteur d'alimentation sur "PLAY" (13).

LDI ▶/II ◀◀ ■

- L'écran ci-dessus (se reportant au levier de commande (8)) s'affiche pendant environ 3 secondes sur l'écran LCD.

4 Pour commencer la lecture, appuyez sur ▶/III. Pour suspendre la lecture ▶/III.

- Si l'arrêt sur image dure plus de 3 minutes, le mode d'arrêt du caméscope est engagé automatiquement.

Pour reprendre la lecture normale, ▶/II.

Pour arrêter la lecture, appuyez sur ■.

• En mode Arrêt, appuyez sur ◀◀ pour rembobiner, ou sur ▶▶ pour avancer la cassette.
• Appuyez sur SET (DEFINIR) pour afficher l'écran du guide d'utilisation.

Pour commander le volume du haut-parleur Faites glisser la commande de zoom (VOL. +/-) vers le signe “+” pour augmenter le volume ou vers le signe “-” pour le diminuer.

Remarques:

• L'image lue peut être affichée sur l'écran LCD ou sur un téléviseur connecté. (41)
• Si le mode d'arrêt dure pendant 5 minutes lorsque l'énergie est fournie par une batterie, le caméscope est automatiquement mis hors tension.
• Lorsqu'un câble est raccordé au connecteur AV, le son ne provient pas du haut-parleur.

HDV

S'affiche lorsque des images enregistrées au format HDV sont détectées. Les images au format HDV ne peuvent pas être lues sur ce caméscope.

Recherche Accélérée Variable

Permet une recherche à vitesse variable dans un sens ou l'autre durant la lecture vidéo. Pendant la lecture, appuyez une ou deux fois sur ▶▶ pour une recherche vers l'avant, ou une ou deux fois sur ◀◀ pour une recherche vers l'arrière.

◀◀		▶▶
x-10	x-3	x3	x10

• Pour reprendre la lecture normale, appuyer sur ▶/II.
• Pendant la lecture, maintenez la touche ▶▶ ou ◀◀◀ enfoncée. La recherche continue tant que vous maintenez la touche enfoncée. Dès que vous relâchez la touche, la lecture normale reprend.

Attention:

Lors d'une recherche accélérée, il est possible qu'une partie de l'image ne soit pas clairement visible, particulièrement du côté gauche de l'écran.

Lors d'une recherche accélérée, il est possible qu'une partie de l'image ne soit pas clairement visible à l'écran.

Vous aide à repérer l'endroit où vous devez démarrer l'enregistrement sur une cassette en cours pour éviter une interruption du time code (20).

1 Reprenez les étapes 7 – 3 de la section "Sélection De La Langue" (21).
2 Appuyez sur BLANK.

- L'indication "RECHERCHE BLANCS" s'affiche et le caméscope démarre automatiquement la recherche en avant ou en arrière, puis s'arrête au point situé à environ 3 secondes de bande avant le commencement de la section vierge détectée. - Pour interrompre la recherche de section vierge, appuyer sur ■ ou sur BLANK.

Remarques:

• Avant de lancer une recherche de section vierge et si la position actuelle se situe sur une section vierge, le caméscope effectue la recherche en sens inverse. Si la position actuelle se situe sur une partie enregistrée, le caméscope effectue la recherche en avant.
• Si le début ou la fin de la bande est atteint durant la recherche de section vierge, le caméscope s'arrête automatiquement.
• Une partie vierge inférieure à 5 secondes ne peut pas être détectée.
• La partie vierge détectée peut se situer entre des séquences enregistrées. Avant de démarrer l'enregistrement, assurez-vous qu'il n'existe aucune séquence enregistrée après la partie vierge.

GR-D860

Lecture À L'aide De La télécommande

Zoom (T/W) SLOW (◄) PLAY ◄ (Gauche) SHIFT EFFECT PAUSE ou △ (Haut) SLOW (►) ► (Droit) STOP ou ▽ (Bas) ON/OFF

Lecture Au Ralenti

En mode de lecture vidéo normale ou arrêt sur image, appuyer sur SLOW (◀ ou ▶) pendant environ 2 secondes.

• Après environ 10 minutes, la lecture normal reprend.
• Pour interrompre la lecture au ralenti, appuyez sur PAUSE (II).
• Pour arrêter la lecture au ralenti, appuyez sur PLAY (▶).

Remarques:

• Après avoir maintenu la touche SLOW (◀ ou ▶) enfoncée, l'image fixe peut s'afficher juste pendant quelques secondes, puis faire place à un écran bleu. Il ne s'agit pas d'un dysfonctionnement.
• Pendant la lecture au ralenti, la vidéo va rencontrer quelques perturbations, et l'image peut paraître instable, notamment avec les plans fixes. Il ne s'agit pas d'un dysfonctionnement.

Lecture Image Par Image

En mode de lecture normale ou lors d'une pause, appuyer plusieurs fois sur SLOW (◀ ou ▶). Chaque fois que vous appuyez sur SLOW (◀ ou ▶), l'image est lue.

Lecture Avec Zoom

Agrandit l'image enregistrée jusqu'à 23X à tout moment pendant la lecture vidéo et la lecture D.S.C.

1 Appuyez sur PLAY (▶) pour commencer la lecture vidéo. Ou lisez normalement les images.

2 À l'endroit exact où vous voulez agrandir l'image, appuyez sur la touche de zoom (T).

- Pour effectuer un zoom arrière, appuyez sur la touche de zoom (W).

3 Vous pouvez déplacer l'image sur l'écran à la recherche d'une portion particulière de l'image. Tout en maintenant la touche

SHIFT enfoncée, appuyez sur ◀ (Gauche), ▷ (Droite), △ (Haut) ou ▽ (Bas).

- Pour désactiver le zoom, maintenez la touche W enfoncée jusqu'à ce que l'image redevienne normale. Vous pouvez également appuyer sur STOP (■), puis appuyer sur PLAY (▶) pendant la lecture vidéo.

- Pour désactiver le zoom lors de la lecture D.S.C., appuyez sur PLAY (▶).

Remarques:

• Le zoom peut également être utilisé pendant la lecture au ralenti et l'arrêt sur image.
• À cause du traitement numérique, la qualité de l'image peut être réduite.

Effets Spéciaux En Lecture

Permet d'ajouter des effets créatifs à l'image en cours de lecture vidéo.

SEPIA (40).

B/W NOIR&BLANC (40).

FILM ANC (40).

STROBOSCOPE (40).

1 Pour commencer la lecture, appuyer sur PLAY (▶).
2 Appuyez sur EFFECT. Le menu de sélection PLAYBACK EFFECT s'affiche.
3 Appuyez plusieurs fois sur EFFECT pour déplacer la barre lumineuse vers l'effet souhaité.
- La fonction sélectionnée est activée et le menu disparaît au bout de 2 secondes.
- Pour désactiver l'effet sélectionné, appuyez sur ON/OFF.
- Pour modifier l'effet sélectionné, reprendre depuis l'étape 2.

Cette procédure (24 – 28) est valable uniquement pour le modèle GR-D860.

Préparatif:

• Alimentation (16).
• Insérer une carte mémoire (10).
• Retirez le couvre-objectif (9).
• Ouvrez l'écran LCD (12).

[PLAY] ▶/II, ^ SET 16:9 INDEX < [STOP] ■, √ MENU INDEX > MENU Interrupteur d'alimentation SNAPSHOT MEMORY/VIDEO

Photo D.S.C.

Vous pouvez utiliser votre caméscope comme appareil photo numérique pour prendre des photos. Les photos sont stockées dans la carte mémoire.

1 Réglez le commutateur MEMORY/VIDEO sur "MEMORY" (13).

2 Réglez l'interrupteur d'alimentation sur "REC" (13).

- Pour modifier la qualité d'image, (31).

③ Appuyer sur SNAPSHOT. L'indication "PHOTO" s'affiche lors de la prise de vues.

• Pour supprimer les photos que vous ne souhaitez pas conserver, reportez-vous à la section “Suppression De Fichiers” (27).
• Pour ne pas entendre le bruit de l'obturateur, réglez "MELODY" sur "ARRET" (33).

Remarque:

Si la prise de vues n'est pas exécutée dans les 5 minutes qui suivent le réglage de l'interrupteur d'alimentation sur "REC" et si l'énergie est fournie par la batterie, le caméscope est automatiquement mis hors tension pour des raisons d'économie. Pour réactiver la prise de vues. Pour réactiver la prise de vues, fermez l'écran LCD, puis ouvrez-le à nouveau.

VERIFIER LOQUET DE PROTECTION CARTE

S'affiche lorsque vous tentez de prendre des photos numériques alors que le loquet de protection contre l'écriture de la carte mémoire SD est en position "LOCK".

CARTE MEMOIRE !

Apparaît si aucune carte mémoire n'est chargée au moment où la touche SNAPSHOT est enfoncée.

Nombre approximatif d'images pouvant être stockées

- Ce nombre augmente ou diminue selon la qualité, la taille de l'image, etc.

Qualité de l'image	Carte mémoire SD
	8 Mo	16 Mo	32 Mo	64 Mo	128 Mo	256 Mo	512 Mo	1 GB	2 GB
640 x 480/FIN640 x 360/FIN	47	95	205	425	860	1700	3350	6800	12200
640 x 480/STANDARD640 x 360/STANDARD	160	295	625	1285	2500	5180	10000	20500	30600

Qualité de l'image	MultiMediaCard
	8 Mo	16 Mo	32 Mo
640 x 480/FIN640 x 360/FIN	55	105	215
640 x 480/STANDARD640 x 360/STANDARD	190	320	645

Notification:

En cas d'utilisation d'une carte SD haute capacité et si l'espace libre sur la carte SD est réduit, le lancement de l'enregistrement prend un certain temps après la mise en route. Vérifier la fonction d'enregistrement avant utilisation, et si l'enregistrement paraît trop long, réduire l'espace utilisé sur la carte SD en transférant les données qu'elle contient vers un ordinateur.

Lecture Normale Des Photos

Les photos prises à l'aide du caméscope sont automatiquement numérotées, puis stockées par ordre numérique dans la carte mémoire. Vous pouvez visionner les photos stockées, une à la fois, comme en feuilletant un album photos.

1 Suivre les instructions de la section "Préparatif" au chapitre "Photo D.S.C" (24).
2 Réglez le commutateur MEMORY/VIDEO sur “MEMORY”(13).
③ Réglez l'interrupteur d'alimentation sur "PLAY" (13).

- Une photo stockée s'affiche.

4 Appuyez sur < pour afficher le fichier précédent. Appuyez sur > pour afficher le fichier suivant.

Remarque:

Les images prises et stockées sur la carte d'un autre périphérique avec des résolutions autres que "640 x 480" seront affichées au format miniature uniquement. Elles ne peuvent par conséquent pas être transférées sur l'ordinateur.

S'affiche s'il n'y a aucun fichier image stocké dans la carte mémoire lorsque vous tentez de lire la carte mémoire.

?

S'affiche lorsque vous lisez un fichier non compatible avec DCF ou un fichier dont le format n'est pas pris en charge par ce caméscope.

Lecture Automatique Des Photos

Vous pouvez passer en revue la totalité des photos stockées dans la carte mémoire d'une façon automatique.

1 Reprendre les étapes 1 à 3 de la section "Lecture Normale Des Photos" (25).
② Appuyez sur ▶/Ⅱ pour commencer la lecture automatique.

• Si vous appuyez sur lors de la lecture automatique, les fichiers s'affichent dans un ordre descendant.
• Si vous appuyez sur > lors de la lecture automatique, les fichiers s'affichent dans un ordre ascendant.

③ Pour arrêter la lecture automatique, appuyez sur ■.

Lecture Indexée Des Fichiers

Vous pouvez visualiser simultanément plusieurs fichiers différents stockés dans la carte mémoire. Cette fonctionnalité de navigation facilite la recherche d'un fichier particulier.

1 Reprendre les étapes 7 à 3 de la section "Lecture Normale Des Photos".
2 Appuyer sur INDEX. L'écran d'index apparaît.
③ Appuyez sur v, ∧, < ou > pour déplacer le cadre vers le fichier de votre choix.
4 Appuyer sur SET Numé (DEFINIR). Le fichier sélectionné s'affiche.

Fichier sélectionné

Suppression De L'affichage Sur L'écran

1 LaReprendre les étapes 1 à 3 de la section "Lecture Normale Des Photos".
2 Appuyer sur MENU.
③ Sélectionnez "AFFICHAGE", (☐).
4 Sélectionnez "ECRAN", puis appuyez sur SET (DEFINIR). Le menu ECRAN s'affiche.

- Appuyez à tout moment sur < pour revenir à l'écran de menu précédent.

5 Sélectionnez "ARRET", puis appuyez sur SET (DEFINIR).

ECRAN ARRET OFF MARCHE ON ● DEFINIR RETOUR

⑥ Appuyer sur MENU.

• L'indicateur du mode de fonctionnement, celui de l'énergie restante dans la batterie, ainsi que le numéro du dossier et du fichier disparaissent.
• Pour afficher à nouveaux ces indicateurs, sélectionnez "MARCHE".

Redéfinition Du Nom De Fichier

La redéfinition du nom de fichier implique la création d'un nouveau dossier. Les nouveaux fichiers à enregistrer seront stockés dans ce nouveau dossier. Il est pratique de séparer les nouveaux fichiers des fichiers crées précédemment.

1 Reprendre les étapes 1 à 3 de la section "Lecture Normale Des Photos" (25).
2 Appuyer sur MENU.
③ Sélectionnez "CARTE MEMOIRE", (M).
4 Sélectionnez "RENOMNER FICH", puis appuyez sur SET (DEFINIR). L'écran NO. RESET s'affiche.
5 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR). Le nouveau dossier (par ex. "101JVCGR") sera créé et le nom du fichier du cliché suivant démarre à partir de DVC00001.

Remarque:

Si le nom du fichier atteint DVC09999, un nouveau dossier est créé (par ex. "101JVCGR") et le nom du fichier démarre à partir de DVC00001.

Protection Des Fichiers

Le mode de protection, lorsqu'il est activé, empêche tout effacement accidentel des fichiers.

1 Reprendre les étapes 1 à 3 à la section "Lecture Normale Des Photos" (25).
② Appuyer sur MENU.
③ Sélectionnez "CARTE MEMOIRE", (M).
4 Sélectionnez "RENOMNER FICH", puis appuyez sur SET (DEFINIR). Le menu PROTECTION s'affiche.

- Appuyez à tout moment sur < pour revenir à l'écran de menu précédent.

Pour protéger le fichier actuellement affiché

5 Sélectionnez "ACTUEL", puis appuyez sur SET (DEFINIR). L'écran PROTECTION s'affiche.

PROTECTION ACTUEL TOUT PROTEGER ANNUL TOUS DEFINIR RETOUR

⑥ Appuyez sur < ou > pour sélectionner le fichier de votre choix

7 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

• Pour désactiver la protection, sélectionnez "RETOUR".
• Répétez les étapes ⑥ et ⑦ pour tous les fichiers que vous souhaitez protéger.

PROTECTION PROTEGER ? EXECUTER RETOUR

Pour protéger tous les fichiers enregistrés dans la carte mémoire

5 Sélectionnez "PROT.TOUS", puis appuyez sur SET (DEFINIR). L'écran PROTECTION s'affiche.
⑥ Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

- Pour désactiver la protection, sélectionnez "RETOUR".

Remarque:

Si le symbole “☐” apparaît, le fichier actuellement affiché est protégé.

Pour Désactiver La Protection

Avant d'effectuer les opérations suivantes, effectuez les étapes 7 à 4 à la section "Protection Des Fichiers".

Pour déprotéger le fichier actuellement affiché

5 Sélectionnez "ACTUEL", puis appuyez sur SET (DEFINIR). L'écran PROTECTION s'affiche.
⑥ Appuyez sur < ou > pour sélectionner le fichier de votre choix.
7 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

• Pour annuler la sélection, sélectionnez "RETOUR".
• Répétez les étapes ⑥ et ⑦ pour tous les fichiers que vous souhaitez déprotéger.

Pour déprotéger tous les fichiers enregistrés dans la carte mémoire

5 Sélectionnez "ANNUL. TNS", puis appuyez sur SET (DEFINIR). L'écran PROTECTION s'affiche.
6 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

- Pour annuler la sélection, sélectionnez "RETOUR".

Suppression De Fichiers

Les fichiers stockés précédemment peuvent être supprimés un par un ou simultanément.

1 Reprendre les étapes 1 à 3 de la section "Lecture Normale Des Photos" (25).
2 Appuyer sur MENU.
③ Sélectionnez "CARTE MEMOIRE", (M).
4 Sélectionnez "SUPPRIMER", puis appuyez sur SET (DEFINIR). Le menu SUPPRIMER s'affiche.

- Appuyez à tout moment sur < pour revenir à l'écran de menu précédent.

Pour supprimer le fichier actuellement affiché

5 Sélectionnez "ACTUEL", puis appuyez sur SET (DEFINIR). L'écran SUPPRIMER s'affiche

SUPPRIMER ACTUEL TOUS DEFINIR RETOUR

⑥ Appuyez sur < ou > pour sélectionner le fichier de votre choix.
7 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

• Pour annuler la suppression, sélectionnez "RETOUR".
• Répétez les étapes 6 et 7 pour tous les fichiers que vous souhaitez supprimer.

DPOF 1 TIRAGE DE CHAQUE? EXECUTER RETOUR

Remarque:

Si le symbole “ Ⓞ” apparaît, le fichier sélectionné est protégé et ne peut donc pas être supprimé.

Pour supprimer tous les fichiers enregistrés dans la carte mémoire

5 Sélectionnez "ALL", puis appuyez sur SET (DEFINIR). L'écran SUPPRIMER s'affiche.
⑥ Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

- Pour annuler la suppression, sélectionnez "RETOUR".

Remarques:

• Les fichiers protégés (26) ne peuvent pas être supprimés. Si vous souhaitez les supprimer, vous devez d'abord désactiver la protection.
• Il n'est pas possible de restaurer des fichiers qui ont été supprimés. Vérifiez donc soigneusement les fichiers avant de les supprimer.

Réglage Des Informations D'impression (Réglage DPOF)\*

Ce caméscope est compatible avec la norme DPOF (Digital Print Order Format) dans le but de prendre en charge de futurs systèmes tels que l'impression automatique.

* Jusqu'à la limite maximale de 999 fichiers enregistrés sur la carte mémoire.

Pour Imprimer Toutes Les Photos (Un Tirage Pour Chaque)

1 Reprendre les étapes 1 à 3 à la section "Lecture Normale Des Photos" (25).
2 Appuyer sur MENU.
③ Sélectionnez "CARTE MEMOIRE", (M).
4 Sélectionnez "DPOF", puis appuyez sur SET (DEFINIR). Le menu DPOF s'affiche.

- Appuyez à tout moment sur < pour revenir à l'écran de menu précédent.

DPOF ACTUEL 1 TIRAGE CHAQUE REM.À ZERO DEFINIR RETOUR

5 Sélectionnez "1 IMPR TOU", puis appuyez sur SET (DEFINIR). L'écran DPOF s'affiche.

DPOF 1 TIRAGE DE CHAQUE? EXECUTER RETOUR

⑥ Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

- Pour annuler la sélection, sélectionnez "RETOUR".

Pour Imprimer En Sélectionnant Les Photos Et Le Nombre De Tirages

1 Reprendre les étapes 1 à 4 de la section "Pour imprimer toutes les photos (un tirage pour chaque)" (27).
2 Sélectionnez "ACTUEL", puis appuyez sur SET (DEFINIR). L'écran DPOF s'affiche.

DPOF TIRAGES 0 1 RETOUR

③ Appuyez sur < ou > pour sélectionner le fichier de votre choix.
4 Appuyez sur √ ou ∧ pour sélectionner l'indication numérique (00), puis appuyez sur SET (DEFINIR).
5 Sélectionnez le nombre de tirages en appuyant sur ∧ pour augmenter la quantité, ou sur √ pour la réduire, puis appuyez sur SET (DEFINIR).

DPOF TIRAGES 0 1

• Répétez les étapes ③ à ⑤ pour le nombre souhaité de tirages.
• Le nombre de tirages peut être défini jusqu'à 15.
• Pour corriger le nombre de tirages, sélectionnez à nouveau l'image et modifiez le nombre.

⑥ Sélectionnez "ANNULER", puis appuyez sur SET (DEFINIR). L'écran "ENREGISTRER?" s'affiche.

DPOF ENREGISTRER? EXECUTER ANNULER

- Si vous n'aviez pas modifié les réglages des étapes ③ à ⑤, le menu DPOF réapparaît.

7 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

- Pour annuler la sélection, sélectionnez "ANNULER".

Pour Remettre Le Nombre De Tirages à Zéro

1 Reprendre les étapes 1 à 4 de la section "Pour Imprimer toutes Les Photos (Un Tirage Pour Chaque)" (27).
② Sélectionnez "REM. À ZÉRO", puis appuyez sur SET (DEFINIR). L'écran DPOF s'affiche.
③ Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR).

- Pour annuler la sélection, sélectionnez "RETOUR".

- Le nombre de tirages est remis à 0 pour toutes les photos.

Precautions:

Lors de l'exécution des opérations ci-dessus, ne débranchez jamais l'alimentation car cela risquerait d'altérer la carte mémoire.

Remarque:

Une barre noire apparaît au bas de l'écran lors de l'impression sur une imprimante. Il ne s'agit pas d'un dysfonctionnement. Pour éviter cela, activez "STAB IMAGE" (30).

Initialisation D'une Carte Mémoire

Vous pouvez à tout moment initialiser une carte mémoire. Après initialisation, tous les fichiers et données stockés dans la carte mémoire, y compris ceux qui ont été protégés, sont effacés.

1 Reprendre les étapes 1 à 3 de la section "Lecture normale des photos". (25)
2 Appuyer sur MENU.
3 Sélectionnez "CARTE MEMOIRE", (M).
4 Sélectionnez "FORMATER", puis appuyez sur SET (DEFINIR). L'écran FORMATER s'affiche.

FORMATER EFFACER TOUT LES FICHIERS EXISTANT? EXECUTER ANNULER

5 Sélectionnez "EXECUTER", puis appuyez sur SET (DEFINIR). La carte mémoire est initialisée.

• Lorsque l'initialisation est terminée, le message "PAS D'IMAGES STOCKEES" s'affiche.
• Pour annuler l'initialisation, sélectionnez "ANNULER".

Modification Des Réglages Des Menus

Ce caméscope dispose d'un système de menus sur écran facile à utiliser qui simplifie le réglage du caméscope (29 – 34).

1 Sélectionner 2 SET MENU MENU Interrupteur d'alimentation

1 Ouvrez l'écran LCD (12).
Pour les menus d'enregistrement vidéo et GR-D860 D.S.C.:

• GR-D860 Réglez le commutateur MEMORY/VIDEO sur “VIDEO” ou “MEMORY” (13).
• Réglez l'interrupteur d'alimentation sur "REC" (13).
• Réglez le mode d'enregistrement sur "M" (20).

Pour les menus de lecture vidéo:

• GR-D860 Réglez le commutateur MEMORY/VIDEO sur "VIDEO" (13).
• Réglez l'interrupteur d'alimentation sur "PLAY" (13).
• GR-D860 Pour les menus de lecture D.S.C., reportez-vous à la section “Enregistrement D.S.C” (24 – 28).

③ Appuyer sur MENU. L'écran de menu apparaît.

Écran pour le menu d'enregistrement vidéo et GR-D860 D.S.C.

FONCTION VOLET/FONDU OFF EFFETS PRG. OFF EFFET OFF EXPOSITION ± 0 BAL. BLANCS AUTO ● DEFINIR MENU QUTTER

Écran pour le menu de lecture vidéo

LECTURE SON G/D COMMENT OFF • PHOTO LENT • DEFINIR MENU QUTTER

(ENREGISTREMENT) est disponible uniquement dans le menu d'enregistrement vidéo.

(COPIE/MONTAGE) est disponible uniquement pour le modèle GR-D860.

* Applicable uniquement au modèle GR-D860.

4 Appuyez sur < ou > pour sélectionner la fonction de votre choix. La procédure de configuration suivante dépend de la fonction sélectionnée.

Exemple: Menu FONCTION.

FONCTION VOLET/FONDU OFF EFFETS PRG. OFF EFFET OFF EXPOSITION ± 0 BAL. BLANCS AUTO ● DEFINIR MENU QUTTER

- Sélectionnez ☒ (Quitter), puis appuyez sur SET (DEFINIR) pour sortir.

5 Appuyez sur ∧ ou ∨ pour sélectionner la position de votre choix, puis appuyez sur SET (DEFINIR).

Exemple: Menu VOLET/FONDU.

Sélectionner 1 FOCUS 4H01 2 SET

VOLET/FONDU ARRET OFF FONDU BLANC WH FONDU NOIR Bk VOLET HORI VOLET VERT DEFINIR RETOUR

⑥ Appuyez sur ∧ ou ∨ pour sélectionner la position de votre choix, puis appuyez sur SET (DEFINIR).

- Appuyer à nouveau sur < pour revenir à l'écran de menu précédent.

7 Appuyer sur MENU.

Remarque:

Répétez la même procédure pour régler d'autres fonctions.

Menus D'enregistrement

• Les réglages de menu suivants peuvent être modifiés uniquement lorsque l'interrupteur d'alimentation est réglé sur "REC".
• GR-D860 Chaque réglage (à l'exception de "EFFET" et "RECHERCHE") défini dans le menu d'enregistrement vidéo est aussi appliqué dans le menu d'enregistrement D.S.C.

	Menus	Réglages : [ ] = Préréglage en usine
FONCTION	VOLET/FONDU*	(17 39),	“Effets De Fondu/Volet”.
	EFFETS PRG.	(17 39, 40),	“Programme AE, Effets et Effets de l'obturateur”.
	EFFET	(17 39, 40),	“Programme AE, Effets et Effets de l'obturateur”.
	EXPOSITION	(17 36),	“Commande D'Exposition”.
	BAL. BLANCS	(17 38),	“Réglage De La Balance Des Blancs”.
	OBTUR.	(17 39, 40),	“Programme AE, Effets et Effets de l'obturateur”.
CAMERA	ZOOM*	[35X]:	Vous permet d'utiliser le zoom numérique. Par un traitement numérique et un grossissement des images, le zoom peut aller de 35X (la limite du zoom optique), à un grossissement numérique maximum de 35X.
		70X:	Vous permet d'utiliser le zoom numérique. Par un traitement numérique et un grossissement des images, le zoom peut aller de 35X (la limite du zoom optique), à un grossissement numérique maximum de 70X.
		800X:	Lorsqu'il est réglé sur “35X” et que le zoom numérique est utilisé, le grossissement du zoom est réinitialisé sur 800X puisque le zoom numérique est débrayé.
	MACRO	[ARRET]:	Désactive la fonction.
		MARCHE:	Lorsque la distance jusqu'au sujet est inférieure à 1 m, réglez “MARCHO” sur “MARCHE”. Vous pouvez effectuer une prise de vues sur un sujet aussi gros que possible à une distance de 50 cm environ. Selon la position du zoom, il est possible que l'objectif n'effectue pas la mise au point.
	STAB IMAGE*	ARRET:	Désactive la fonction. (L'icône de désactivation STAB IMAGE “C” s'affiche.)
		[MARCHE]:	Pour compenser les images instables provoquées par le tremblement de l'appareil, particulièrement en mode grossissement.
		Remarques:Une stabilisation précise peut ne pas être possible si la main tremble trop ou selon les conditions de prise de vues.Désactivez ce mode en cas d'enregistrement sur un caméscope monté sur un trépied.STAB IMAGE ne peut pas être activé lorsque vous sélectionnez “NUIT” dans “EFFETS PRG” ou “STROBOSCOPE” dans “EFFET”, ou [GR-D860] si LIGHT est réglé sur “ON” lorsque vous appuyez sur SNAPSHOT.
	GAIN	ARRET:	Permet de filmer des scènes sombres sans réglage de luminosité de l'image.
		[CAG]:	L'aspect général peut paraître granuleux, mais l'image reste lumineuse.
		AUTO:	La vitesse d'obturation est réglée automatiquement. La prise de vues sur un sujet dans un lieu pas ou mal éclairé à une vitesse d'obturation lente fournit une image plus lumineuse qu'en mode CAG ; les mouvements du sujet sont toutefois légèrement saccadés et peuvent paraître peu naturels. L'aspect général peut sembler granuleux. La vitesse de l'obturateur se règle automatiquement et “A” s'affiche.

	Menus	Réglages : [ ] = Préréglage en usine
CAMERA	SUPPR VENT*	[ARRET]: Désactive la fonction.MARCHE: Contribute à couper le bruit créé par le vent. Le témoin “ ” s'affiche.La qualité du son change. Ceci est tout à fait normal.
	GR-D860QUALITE PHOTO**	[FIN] ( 6402 )/STANDARD ( 6409 )Sélectionnez le mode Qualité d'image pour modifier la qualité de vos photos.Pour le nombre d'images pouvant être stockées ( 24).
ENREGISTREMENT CO	MODE ENREG	[SP]: Pour enregistrer en mode SP (Standard Play). (L'indicateur SP ne LP: s'affiche pas à l'écran).Long Play (lecture longue durée) : Plus économique, offrant 1,5 fois la durée d'enregistrement normale.Remarque:Pendant la lecture d'une bande enregistrée sur un autre caméscope, des parasites peuvent apparaître ou il peut y avoir des pauses momentanées dans le son.
	MODE SON	[12BITS]: Permet l'enregistrement vidéo du son en stéréo sur quatre canaux. (Équivaut au mode 32 kHz des modèles précédents).16BITS: Permet l'enregistrement du son en stéréo sur deux canaux. (Équivaut au mode 48 kHz des modèles précédents).
	GR-D860PHOTO LENT	[PHOTO 1]: Mode Snapshot.RALENTI 2: Mode Live Slow.Pour plus de détails sur la procédure, reportez-vous à la section “Ralenti en direct” ( 35) et “Photo” (Enregistrement de photos sur une cassette) ( 35).
	GR-D860ENR. MEDIA	▸ 10 (Bande): Lorsque l'enregistrement en mode Photo est effectué alors que le les photos sont enregistrées uniquement sur la cassette.▸ 10/▸ 10 (Bande/Carte):Les photos sont enregistrées sur la cassette, mais également dans la carte mémoire (640 x 480 pixels).[▸ 10 (Carte)]: Les photos sont enregistrées uniquement dans la carte mémoire. Sélectionnez ce réglage pour exécuter un Double enregistrement. ( 21)

(ENREGISTREMENT) est disponible uniquement dans le menu d'enregistrement vidéo.

GR-D860

* Disponible uniquement lorsque le commutateur MEMORY/VIDEO est réglé sur "VIDEO".

GR-D860

**Disponible uniquement lorsque le commutateur MEMORY/VIDEO est réglé sur "MEMORY".

Les réglages “AFFICHAGE”, à l'exception de (“WIDE TV” et “LUMIN. LCD”) ne sont effectifs que pour la prise de vues.

	Menus	Réglages : [ ] = Préréglage en usine
	ECRAN	LCD:	Empêche l'affichage du caméscope (sauf la date, l'heure et le time code).
		[LCD/TV]:	Fait apparaître l'affichage du caméscope sur l'écran quand le caméscope est raccordé à un téléviseur.
	DATE/HEURE	[ARRET]:	La date et l'heure ne s'affichent pas.
		AUTO:	Affiche la date et l'heure pendant environ 5 secondes lorsque le caméscope est sous tension.
		MARCHE:	Le time code est affiché sur le caméscope et sur le téléviseur raccordé.
	TIME CODE*	[ARRET]:	Le time code n'est pas affiché.
		MARCHE:	Le time code est affiché sur le caméscope et sur le téléviseur raccordé. Les numéros d'image ne sont pas affichés pendant l'enregistrement (20).
	MODE LARGE	Pour afficher des images en mode 16:9 grand écran sur votre téléviseur, réglez la taille de l'écran de façon appropriée.
		[MARCHE]	Pour les téléviseurs avec un rapport d'écran de 16:9.
		16:9:	(seuls les témoins 16:9 s'affichent à l'écran).
		ARRET 4:3:	Pour les téléviseurs avec un rapport d'écran de 4:3.
	LUMIN. LCD	18, "Réglage De La Luminosité De L'affichage".
	RETROECL. LCD	AUTO:	La luminosité du rétroéclairage de l'écran est automatiquement réglée pour compenser la luminosité intérieure/extérieure environnante.
		CLAIR :	La luminosité du rétroéclairage de l'écran est augmentée.
		STANDARD :	La luminosité standard est maintenue.

GR-D860 * Disponible uniquement lorsque le commutateur MEMORY/VIDEO est réglé sur "VIDEO".

Les fonctions “SETTING” qui sont réglées lorsque l'interrupteur d'alimentation est réglé sur “REC” sont également appliquées lorsque l'interrupteur d'alimentation est réglé sur “PLAY”.

Menus	Réglages : [ ] = Préréglage En Usine
LANGUAGE	[ENGLISH] / FRANCAIS / DEUTSCH / ESPAÑOL / ITALIANO / NEDERLANDS / PORTUGUÊS / PYCCKIЙ / POLSKI / ČEŠTINA / MAGYAR / SPRÅKLe réglage de la langue peut être modifié (17).
REGL. HORL	(17), “Réglages de la date et de l'heure”.
MELODIE	ARRÊT: [MARCHE]:	Même si vous ne l'entendez pas lors des prises de vues, le bruit de l'obturateur est enregistré sur la cassette.Une mélodie retentit lorsque vous effectuez une opération. Cela active également l'effet du son de l'obturateur.
[GR-D860] TELECOMANDE	ARRÊT: [MARCHE]:	Permet de désactiver le fonctionnement de la télécommande.Permet d'activer le fonctionnement de la télécommande.
MODE DEMO	ARRET: [MARCHE]:	Aucune démonstration automatique n'a lieu.Effectue une démonstration pour certaines fonctions comme Volet/Fondu et Effet, etc., et peut être utilisé pour vérifier le mode de fonctionnement de ces fonctions.Remarques:La démonstration démarre dans les cas suivants:Lorsque l'écran de menu se ferme et que “MODE DEMO” est réglé sur “MARCHE”.Lorsque “MODE DEMO” est réglé sur “MARCHE”, et qu’aucune opération n'a été exécutée environ 3 minutes après que l'interrupteur d'alimentation a été réglé sur “REC”.Effectuer n'importe quelle opération pendant la démonstration l'arrête momentanément. Si aucune opération n'a toujours pas été effectuée dans les 3 minutes qui suivent, la démonstration reprend.La démonstration ne peut pas démarrer dans les cas suivants;Si une cassette se trouve dans le caméscope.Si l'alimentation ne provient pas de l'adaptateur secteur.Le “MODE DEMO” reste activé même si le caméscope est mis hors tension.
RETABLIR	[ANNULER]: EXECUTER:	Ne rétablit pas tous les réglages aux préréglages d'usine.Rétablit tous les réglages aux préréglages d'usine.

Menus De Lecture

SON G/D en COMMENT

Pendant la lecture de la bande, le caméscope détecte le mode dans lequel le son a été enregistré, et reproduit ce dernier dans le même mode. Sélectionnez le type de son qui doit accompagner l'image qui apparaît.

Le réglage “PHOTO/LENT” est lié à “ENREGISTREMENT”, qui s'affiche lorsque l'interrupteur d'alimentation est réglé sur “REC”.

	Menus	Réglages : [ ] = Préréglage en usine
LECTURE	SON G/D	[STEREO ▶▶]: Le son sort en stéréo des canaux “L” et “R”.GAUCHE ▶□: Le son sort du canal “L”.DROIT ▶□: Le son sort du canal “R”.
	COMMENT	GR-D820 Bien qu’il soit impossible d’effectuer le doublage audio avec ce caméscope, cette fonction vous permet d’écouter une bande son doublée lors de la lecture.[ARRET]: Le son original sort en stéréo sur les deux canaux, “L” et “R”.MARCHE: Le son copié sort en stéréo sur les deux canaux, “L” et “R”.MIXE: Les sons original et copié sont combinés et sortent en stéréo sur les deux canaux, “L” et “R”.
	GR-D860PHOTO LENT	31, “PHOTO LENT”.
COPIE/MONTAGE *	COPIE [T]->[M]	[ARRET]: Si vous appuyez sur la touche SNAPSHOT pendant la lecture de la bande, l’image lue est mise en pause et la lecture normale reprend après environ 6 secondes. (La photo n’est pas enregistrée.)MARCHE: Permet de copier les images enregistrées sur une cassette dans une carte mémoire (40).

* GR-D860

Chaque réglage (à l'exception de "MARCHE" dans "ECRAN", "DATE/HEURE", et "TIME CODE") est lié à "AFFICHAGE", qui s'affiche lorsque l'interrupteur d'alimentation est réglé sur "REC".

Les paramètres (à l'exception de "ARRET" et "ECRAN") sont identiques à la description des (32).

	Menus	Réglages : [ ] = Préréglage en usine
AFFICHAGE	ECRAN	ARRET / [LCD] / LCD/TVLorsqu'il est réglé sur “ARRET”, l'affichage du caméscope disparaît.
	DATE/HEURE	[ARRET] / AUTO / MARCHE
	TIME CODE	[ARRET] / MARCHE20, “Time Code”.
	MODE LARGE	[MARCHE] 16:9 / ARRET 4:332, “MODE LARGE”.
	LUMIN. LCD	18, “Réglage De La Luminosité De L'affichage”.

REGLAGE

Chaque réglage (à l'exception de "MODE DEMO") est lié à "SETTING", qui s'affiche lorsque l'interrupteur d'alimentation est réglé sur "REC". Les paramètres sont identiques à la description 33.

GR-D860 Lumière À LED

La lumière à LED peut être utilisée pour éclaircir le sujet dans un endroit sombre pendant l'enregistrement vidéo ou la prise de vues D.S.C.

FOCUS 105Hz LIGHT Lumière à LED

Appuyez plusieurs fois sur LIGHT pour modifier le réglage.

	La lumière est toujours allumée.
	La lumière s'allume automatiquement en cas de faible luminosité.
Pas d'affichage	Éteint la lumière.

Remarques:

• Veiller à ne pas diriger directement la lumière à LED vers les yeux.
• Si la lumière n'atteint pas le sujet lorsque le réglage de la lumière à LED est "MARCHE", la fonction de prise de vues en faible luminosité est activée et rend possible l'enregistrement du sujet plus clair.
• Étant donné que les sujets sont enregistrés à une vitesse d'obturation réduite lorsque le réglage de la lumière à LED est "MARCHE", ils apparaissent légèrement flous.

GR-D860 Ralenti En Direct

Cette fonction est utile pour enregistrer ou revoir au ralenti des scènes importantes ou des détails difficiles à voir en vitesse normale. Le son est enregistré et reproduit en temps réel.

1 Réglez le commutateur MEMORY/VIDEO sur "VIDEO" (13).
② Réglez l'interrupteur d'alimentation sur "REC" ou "PLAY" (13).

- Si vous sélectionnez “REC”, le mode d'enregistrement devra être réglé sur “M” (20).

3 Régler "PHOTO LENT" sur "RALENTI". (L 31, 35) Le témoin Live Slow "RATT" s'affiche.
4 Appuyez sur SLOW pendant l'enregistrement ou la lecture.

- Les images en mouvement sont divisées en quatre images. Elles sont enregistrées ou lues pendant 1,5 secondes, puis l'enregistrement normal ou la lecture reprend.

Remarque:

Le ralenti en direct ne peut pas être utilisé en mode Large 16:9.

Photo (Enregistrement De Photos Sur Une Cassette)

Cette fonction permet d'enregistrer des images ressemblant à des photos sur bande.

1 GR-D860 Réglez le commutateur MEMORY/VIDEO sur "VIDEO". (13).
2 Réglez l'interrupteur d'alimentation sur "REC" (13).
③ GR-D860 Réglez sur “MODE ENREG” sur “→ 📞/→ 📂 ” ou “→ 📞” (31).
4 GR-D860 Régler "PHOTO LENT" sur "PHOTO" (31).
5 Appuyer sur SNAPSHOT.

Remarques:

• L'indication "PHOTO" s'affiche et une image fixe est enregistrée pendant 5 secondes environ ; le caméscope revient ensuite en mode d'attente d'enregistrement.
• Vous pouvez réaliser une prise de clichés également pendant l'enregistrement. Une image fixe est enregistrée pendant 5 secondes environ, puis l'enregistrement normal reprend.
• Si l'image prise à l'aide de la fonction Photo est trop sombre ou trop lumineuse, sélectionnez “☑” (☐ 37) ou “PROJECTEUR” (☐ 39).
• La taille d'image de la photo en mode 16:9 est de 640 x 360. Toutefois, le nombre d'images pouvant être stockées est similaire à celui du mode 4:3 (24).

Mode Prise De Vues En Rafale

Maintenir la touche SNAPSHOT enfoncée à l'étape revient à exécuter une action comparable à la photographie en rafale. (Intervalle entre les photos : 1 s environ).

- GR-D860 Le mode Prise de vues en rafale est désactivé lorsque “MODE ENREG” est réglé sur “→/→M” ou “→M” (31).

Mise Au Point Manuelle

Le système de mise au point automatique toute distance du caméscope permet de filmer en continu du gros plan (à 5 cm environ du sujet) à l'infini.

Cependant, une mise au point correcte peut ne pas être obtenue en fonction des conditions de prise de vues. Dans ce cas, utilisez le mode de mise au point manuelle.

1 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (15 20).

Indicateur de mise au point manuelle

③ Appuyer sur FOCUS. L'indicateur de mise au point manuelle apparaît.
4 Appuyez sur > ou < pour effectuer la mise au point sur un sujet.

- Si le réglage de la mise au point ne peut pas se faire à une distance plus éloignée ou plus rapprochée, “ 🔊 ” ou “ ● ” clignote.

5 Appuyer sur SET (DEFINIR). Le réglage de la mise aupoint est terminé.

Pour rétablir la mise au point automatique Appuyez deux fois sur FOCUS.

La mise au point manuelle est recommandée dans cas suivants.

• Si deux sujets a des distances différentes se recoupent dans la meme scene.
• Lorsque l'eclairage est faible.*
• Lorsque le sujet n'a pas de contraste (difference entre luminosite et ombre), comme un mur monochrome et plat ou un ciel bleu sans nuages.*
• Quand un objet sombre se voit a peine sur l'ecran LCD.*
• Quand la scene contient des objets minuscules ou identiques qui sont repetes avec regularite.
• Quand la scene est modifiée par des rayons de soleil ou de lumière reflechis a la surface de l'eau.
• Quand une scene est prise sur un fond a contraste eleve.

* Les avertissements de faible contraste suivants clignotent : ▲, ◀, ▶ et ♣.

Commande D'Exposition

La commande d'exposition manuelle est conseillée dans les cas suivants :

• Lors d'une prise de vues en contre-jour ou sur un arriere-plan trop lumineux.
• Lors d'une prise de vues sur un fond reflechissant naturellement la lumière, comme a la plage ou sur les pistes de ski.
• Quand le fond est excessivement sombre ou que le sujet est clair.

1 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (20).
③ Appuyer sur MENU.
4 Sélectionnez "FONCTION" (Fn).
5 Sélectionnez "EXPOSITION", puis appuyez sur SET (DEFINIR).

1 Sélectionner FOCUS CHECK REVIEW 2 SET EXPOSITION ±0

⑥ Sélectionnez l'exposition adéquate, puis appuyez sur SET (DEFINIR).

- Pour rendre l'image plus lumineuse, appuyez sur . Pour rendre l'image plus sombre, appuyez sur , (maximum +/-6).

7 Appuyez sur MENU.

Remarques:

• Si ce réglage ne cause pas de changement visible de la luminosité, réglez "GAIN" sur "AUTO" (30).
• Il n'est pas possible d'utiliser la commande d'exposition manuelle lorsque "EFFETS PRG" est réglé sur "PROJECTEUR" ou "NEIGE" (17 39), ou avec la compensation de contre-jour.

Verrouillage De L'iris

Comme la pupille de l'oeil humain, l'iris se contracte dans un milieu bien éclairé pour éviter de faire pénétrer trop de lumière, et se dilate quand l'éclairage est faible pour laisser passer plus de lumière.

Utiliser cette fonction dans les cas suivants :

• Lors d'une prise de vues d'un sujet en mouvement.
• Lorsque la distance entre le sujet et le camescope change (afin que son format change sur l'écran LCD), comme quand le sujet s'eloigne.
• Lors d'une prise de vues sur un fond reflechissant naturellement la lumière, comme a la plage ou sur les pistes de ski.
• Lors d'une prise de vues d'un sujet éclaire par un projecteur.
• Lorsque le zoom est utilise.

1 Reprendre les étapes 1 – 5 à la section in "Commande D'Exposition" (36).

2 Réglez le zoom de façon à ce que le sujet remplisse l'écran LCD, puis maintenez la touche SET (DEFINIR) enfoncée pendant plus de 2 secondes. L'indication "L" s'affiche.

③ Appuyez sur SET (DEFINIR). L'iris est verrouillé.

4 Appuyez sur MENU.

Compensation De Contre-Jour

La fonction de compensation de contre-jour éclaircit la portion sombre d'un sujet en augmentant l'exposition.

1 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (17 20).
③ Appuyez sur ☐ pour que l'indicateur de compensation de contre-jour "☐" s'affiche.

Pour annuler la compensation de contre-jour Appuyez deux fois sur pour que le témoin "disparaisse.

Remarque:

L'utilisation de la compensation de contre-jour peut entraîner une trop grande luminosité autour du sujet qui devient blanc.

Zone De Mesure D'exposition

La sélection d'une zone de mesure permet une compensation plus précise de l'exposition.

17 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (17 20).
③ Appuyez deux fois sur 🔍 pour que l'indicateur de la zone de mesure d'exposition " 🔍" apparaisse.
- Un cadre de zone de mesure apparaît au centre de l'écran LCD.

4 Appuyer sur SET (DEFINIR).

• La selection de la zone de mesure d'exposition est activee.
• L'exposition est ajustee pour que la luminosite de la zone selectionnee soit plus appropriée.

Pour annuler la zone de mesure d'exposition

Appuyez une fois sur pour que l'indicateur "disparaisse.

Pour verrouiller l'iris

Après l'étape ③, maintenez la touche SET (DEFINIR) enfoncée pendant 2 secondes. L'indication "L" s'affiche et l'iris est verrouillé.

Remarques:

• Suivant le lieu et les conditions de prise de vues, il se peut que l'on ne puisse pas atteindre un résultat optimal.
• "STROBOSCOPE" dans "EFFET" ne peut pas être utilise avec la fonction de zone de mesure d'exposition.

Réglage De La Balance Des Blancs

La balance des blancs renvoie à l'exactitude de la reproduction des couleurs sous des éclairages différents. Si la balance des blancs est correcte, toutes les autres couleurs sont parfaitement reproduites.

En principe, la balance des blancs est réglée automatiquement. Toutefois, les utilisateurs de caméscope expérimentés commandent cette fonction manuellement pour obtenir une reproduction de couleur/teinte plus professionnelle.

1 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (20).
③ Réglez “BAL. BLANCS” sur le mode de votre choix (30).

- L'indicateur du mode sélectionné s'affiche, à l'exception de "AUTO".

BAL. BLANCS

[AUTO] :

La balance des blancs est réglée automatiquement.

BAL.MAN

Réglage manuel de la balance des blancs lors d'une prise de vues sous des types d'éclairage différents. (38, "Réglage Manuelle De La Balance Des Blancs").

BEAU TPS

À l'extérieur un jour de beau temps.

NUAGEUX

À l'intérieur un jour de pluie.

HALOGENE

Un éclairage vidéo ou similaire est utilisé.

[ ]= Préréglage en usine

Réglage Manuelle De La Balance Des Blancs

Réglez manuellement la balance des blancs lors d'une prise de vues sous des types d'éclairage différents.

1 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (20).
3 Placez une feuille de papier blanc uni devant le sujet. Réglez le zoom ou placez-vous de façon à ce que la feuille de papier blanc occupe tout l'écran.
4 Sélectionnez "BAL.MAN" dans le menu "BAL. BLANCS" (30), puis maintenez la touche SET (DEFINIR) enfoncée jusqu'à ce que commence à clignoter.

- Une fois le réglage terminé, ☐ cesse de clignoter.

5 Appuyez sur SET (DEFINIR) pour valider le réglage.
⑥ Appuyer sur MENU. L'écran de menu se ferme, et l'indicateur de balance des blancs manuelle □ s'affiche.

Remarques:

• À l'étape ③, la mise au point sur la feuille de papier blanc peut se révéler difficile. Le cas échéant, ajustez manuellement la mise au point (17 36).
• Étant donné que la température de couleur varie selon l'éclairage, utilisez cette fonction pour obtenir un résultat plus naturel.
• Le réglage de la balance des blancs effectué manuellement reste mémorisé même après la mise hors tension de l'appareil ou le retrait de la batterie.
• La balance des blancs ne peut pas être activée simultanément avec “CREPUSCULE” dans “EFFETS PRG” (39).
• Le réglage de la balance des blancs n'est pas disponible si le mode "SEPIA" ou "NOIR & BLANC" est activé.

Effets De Fondu/Volet

Ces effets permettent de faire des transitions de scènes de type professionnel. Utilisez-les pour relever les transitions d'une scène à la suivante. Le volet ou le fondu fonctionne quand l'enregistrement vidéo démarre ou s'arrête.

1 GR-D860 Réglez le commutateur MEMORY/VIDEO sur "VIDEO" (13).
2 Réglez l'interrupteur d'alimentation sur "REC" (13).
③ Réglez le mode d'enregistrement sur "M" (20).
4 Réglez "VOLET/FONDU" dans Menu FONCTION (30).
5 Appuyez sur la touche de marche/arrêt d'enregistrement pour activer les effets d'entrée/ sortie en fondu ou d'ouverture/ fermeture de volet.

Remarque:

Vous pouvez prolonger les effets de volet ou de fondu en maintenant la touche de marche/arrêt d'enregistrement enfoncée.

VOLET/FONDU

[ARRET]:

Désactive la fonction.

FONDU BLANC WH :

Fentrée ou sortie en fondu sur un écran blanc.

FONDU NOIR Bk :

Entrée ou sortie en fondu sur un écran noir.

VOLET HORI

Ouverture ou fermeture du volet de droite à gauche ou de gauche à droite.

VOLET VERT ▲:

La scène s'ouvre du bas vers le haut sur un écran noir, ou se ferme du haut vers le bas en faisant place à un écran noir.

[ ]=Préréglage en usine

Programme AE, Effets Et Effets De L'obturateur

1 Réglez l'interrupteur d'alimentation sur "REC" (13).
2 Réglez le mode d'enregistrement sur "M" (17 20).
③ Réglez “EFFET”, “EFFETS PRG” ou “OBTUR.” dans Menu “FONCTION” (30).
- L'effet sélectionné apparaît pendant 2 secondes environ, puis le caméscope revient à l'écran de menu.

Remarques:

• Les effets de l'obturateur ne peuvent pas être utilises en mode "NUIT".
• Une ligne verticale peut apparaître si le sujet est trop lumineux ou reflechit trop la lumière (phenomène de maculage). Ce phenomena de maculage a tendance a se produire lorsque le mode “SPORTS” ou tout mode de “OBTUR. 1/500 and 1/4000” est sélectionne.

EFFETS PRG.

[ARRET]:

Désactive la fonction.

SPORTS

(Vitesse d'obturation variable: 1/250 - 1/4000):

Ce réglage permet de filmer des scènes rapides une image à la fois, puis de donner une lecture au ralenti stable aux couleurs vivaces. Plus la vitesse de l'obturateur est rapide, plus l'image s'assombrit. Utilisez la fonction de l'obturateur dans des endroits très bien éclairés.

NEIGE 8:

Compense les sujets qui risqueraient d'être trop sombres dans une prise de vue effectuée dans un environnement très lumineux, par exemple dans la neige.

PROJECTEUR :

Compense les sujets qui pourraient apparaître trop clairs lors d'une prise sous un éclairage direct très intense comme des projecteurs.

CREPUSCULE ★ :

Rend les prises de vue au crépuscule plus naturelles.

La balance des blancs (38) est automatiquement réglée sur "AUTO". Lorsque le mode Crépuscule est sélectionné, la mise au point du caméscope se réajuste automatiquement sur environ 10 m à l'infini. Pour une distance inférieure à 10 m, procédez à la mise au point manuellement.

NUIT :

Rend les sujets ou les zones sombres plus lumineuses que si elles étaient prises sous des conditions d'éclairage normales. Bien que l'image enregistrée ne soit pas granuleuse, il est possible qu'elle ait un effet stroboscopique à cause d'une vitesse d'obturation lente. Lors de la prise de vues en faible luminosité, il peut être difficile d'effectuer la mise au point. Pour éviter ce problème, utilisez un trépied. [ ]=Préréglage en usine

EFFET

[ARRET]:

Désactive la fonction.

SEPIA :

Les scènes enregistrées prennent une teinte brune rappelant celle des anciennes photographies.

NOIR&BLANC B/W :

Comme dans les vieux films en noir et blanc, le film est enregistré en N/B.

FILM ANC. \* :

Donne aux scènes enregistrées un effet stroboscopique.

STROBOSCOPE\* :

Lenregistrement ressemble à une série de clichés consécutifs.

MIROIR\* RA:

Créé une image miroir dans la moitié gauche de l'écran, juxtaposée à l'image normale dans l'autre moitié.

GR-D860 * N'est pas disponible pour l'enregistrement de photos.

[ ]=Préréglage en usine

OBTUR.

[ARRET]:

Désactive la fonction.

1/50 OBTUR. 1/50:

la vitesse d'obturation est fixée à 1/50 de seconde. Les bandes noires qui apparaissent habituellement lors d'une prise sur un écran TV rétrécissent.

1/120 OBTUR. 1/120:

la vitesse d'obturation est fixée à 1/120 de seconde. Le scintillement qui se produit lors d'une prise sous un éclairage fluorescent ou une lampe à vapeur de mercure diminue.

OBTUR. 1/500 / OBTUR. 1/4000\*:

(Reportez-vous au mode "EFFETS PRG"- "SPORTS") .

GR-D860 * N'est pas disponible pour l'enregistrement de photos.

[ ]=Préréglage en usine

GR-D860 Copie D'images Fixes Enregistrées Sur Bande Vers Une Carte Mémoire

Des images fixes peuvent être copiées d'une bande vers une carte mémoire.

Préparatif:

• Insérer une cassette (18).
• Insérer une carte mémoire (10).

1 Régler le commutateur MEMORY/VIDEO sur "VIDEO" (13).

2 Réglez l'interrupteur d'alimentation sur "PLAY" (13).

③ Régler “[T] -> [M] COPY” sur “MARCHE” (34).

4 Régler la fonction "PHOTO LENT" sur "PHOTO" (31).

⑤ Appuyer sur ▶/Ⅲ pour démarrer la lecture.

6 À l'endroit exact où vous voulez procéder à la copie, appuyer de nouveau sur ▶/■ pour passer en mode Pause sur image.

7 Pour copier l'image, appuyer sur SNAPSHOT.

- L'indication “→P” apparaît pendant la copie.

Remarque:

Pour utiliser les effets spéciaux en lecture avec l'image vidéo que vous voulez copier, procéder jusqu'à l'étape 7 au moyen de la télécommande. (23).

Raccordement Á Un Téléviseur Ou Un Magnétoscope

Vers le connecteur AV connecteur

GR-D860 Noir vers S-VIDEO IN (à raccorder si votre téléviseur/magnétoscope numérique est menu d'une entrée S-VIDEO et de connecteurs d'entrée A/V. Le cas échéant, il n'est pas nécessaire de raccorder le câble vidéo jaune.)
② Jaune vers VIDEO IN (à raccorder si votre téléviseur/magnétoscope n'est muni que de connecteurs d'entrée A/V.)
③ Rouge vers AUDIO R IN*.
④ Blanc vers AUDIO L IN*.

* Non requis pour la visualisation d'images fixes uniquement.

Remarque:

GR-D860 Le câble S-Viséo est en option. Veiller à utiliser le câble S-Viséo YTU94146A. Contacter le centre d'entretien JVC indiqué sur la fiche incluse dans l'emballage pour en savoir plus sur sa disponibilité. Veiller à raccorder l'extrémité munie du filtre à noyau de ferrite à l'appareil photo. Le filtre à noyau de ferrite réduit les parasites.

1 Vérifiez que tous les appareils sont hors tension.
2 Raccordez le caméscope à un téléviseur ou à un magnétoscope comme montré dans l'illustration.

Si vous utilisez un magnétoscope, passez à l'étape ③.

Dans le cas contraire, passez à l'étape 4.

③ Raccordez la borne de sortie du magnétoscope à la borne d'entrée du téléviseur en suivant les instructions du mode d'emploi de votre magnétoscope.
4 Mettez le caméscope, le magnétoscope et le téléviseur sous tension.
5 Réglez le magnétoscope sur le mode d'entrée AUX, puis réglez le téléviseur sur le mode VIDÉO.
⑥ Lancez la lecture sur la caméscope (21).

- Réglez WIDE TV des Menus de lecture afin que l'image puisse être affichée sur votre téléviseur (16:9 ou 4:3) (29, 32).

Pour choisir l'affichage ou non des fonctions suivantes sur le téléviseur raccordé

• Date/Heure Régler "DATE/HEURE" sur "MARCHE" "AUTO" ou "ARRET" (32).
• Time Code Régler "TIME CODE" sur "MARCHE" ou "ARRET" (32).
• À l'écran Régler "ECRAN" sur "ARRET", "LCD" ou "LCD/TV" (32).

Remarques:

• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie (16).
• Pour contrôler l'image et le son du caméscope sans introduire de cassette GR-D860 ni de carte mémoire, réglez l'interrupteur d'alimentation du caméscope sur "REC", puis réglez votre téléviseur sur le mode d'entrée approprié.
• Assurez-vous de régler le volume du son du téléviseur sur son niveau minimum pour éviter une pointe soudaine de son quand le caméscope est mis en marche.

Copie Vers Un Magnétoscope

Pour utiliser le caméscope comme lecteur

7 Conformément aux illustrations, (41) "Raccordement À Un Téléviseur Ou Un Magnétoscope", raccordez les connecteurs d'entrée du caméscope et du magnétoscope.
2 Reprendre les étapes 1 – 6 "Raccordement À Un Téléviseur Ou Un Magnétoscope" (41).
3 À l'endroit exact où vous voulez que la copie démarre, démarrer l'enregistrement sur le magnétoscope. (Reportez-vous au manuel d'instructions du magnétoscope.)
4 Pour arrêter la copie, arrêtez l'enregistrement sur le magnétoscope, puis arrêtez la lecture sur le caméscope.

Copie Vers Un Appareil Vidéo Équipé D'un Connecteur DV (Copie Numérique)

Il est également possible de copier des scènes enregistrées à l'aide du caméscope sur un autre appareil vidéo équipé d'un connecteur DV.

Comme un signal numérique est envoyé, il y a peu, voire pas de dégradation de l'image ou du son.

Vers DV OUT Filtre à noyau de ferrite Câble DV (en option) Vers DV IN

Appareil vidéo équipé d'un connecteur DV

1 Vérifiez que tous les appareils sont hors tension.
2 Raccordez le caméscope à un appareil vidéo équipé d'un connecteur d'entrée DV à l'aide d'un câble DV conformément à l'illustration.
③ Lancez la lecture sur la caméscope. (21).
4 Démarrez l'enregistrement sur l'appareil vidéo à l'endroit où il doit commencer. (Reportez-vous au mode d'emploi de l'appareil vidéo.)
5 Pour arrêter la copie, arrêtez l'enregistrement sur l'appareil vidéo, puis arrêtez la lecture sur le caméscope.

Remarques:

• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie (16).
• Dans l'hypothese d'une section vierge ou d'une image distordue lue sur le lecteur pendant la copie, celle-ci peut s'arreter pour éviter de copier une image anormale.
• Meme si le cable DV est correctement branche, l'image peut parfois ne pas apparaître a l'etape 4. Le cas echeant, coupez l'alimentation et recommencez le raccordement.
• Si “Lecture Avec Zoom” (TF 23) ou “Effets Spéciaux En Lecture” (TF 23) est exécuté ou si vous appuyez sur SNAPSHOT pendant la lecture, seule l'image en lecture initiale enregistrée sur bande est reproduite à partir du connecteur DV OUT.
• Si un câble DV est branché, veillez à utiliser le câble JVC VC-VDV204U ou VC-VDV206U DV en option.

Raccordement À Un Ordinateur Personnel

Vers DV OUT Vers connecte [A] [B] Câble USB (fourni) Core Filter Vers connecte Câble DV (en option) ou Core Filter Vers connecteur DV

Ordinateur muni d'un connecteur DV

Lors du raccordement du caméscope à un ordinateur à l'aide d'un câble DV, procédez comme suit. Un raccordement incorrect du câble peut provoquer un dysfonctionnement du caméscope et/ou de l'ordinateur.

• Raccordez tout d'abord le cable DV a l'ordinateur, puis au camescope.
• Raccordez le cable DV (a broches) correctement selon la forme du connecteur DV.

GR-D860 [A] À l'aide D'un Câble USB

Il est possible de transférer des photos stockées sur une carte mémoire vers un ordinateur.

[B] À l'aide D'un Câble DV

Il est également possible de transférer des photos/vidéos vers un ordinateur équipé d'un connecteur DV via le logiciel fourni, le logiciel installé sur l'ordinateur ou un autre logiciel disponible dans le commerce.

Si vous avez installé Windows® XP, vous pouvez utiliser Windows® Messenger pour mener des vidéoconférences sur Internet à l'aide d'un caméscope. Pour plus de détails, consultez l'aide de Windows® Messenger.

* GR-D860

Remarques:

• GR-D860 Consultez "GUIDE D'INSTALLATION DU LOGICIEL ET RACCORDEMENT USB" pour les logiciels et pilotes fournis.
• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie (16).
• GR-D860 Ne jamais brancher le câble USB et le câble DV simultanément sur le caméscope. Raccordez uniquement le câble que vous souhaitez utiliser au caméscope.
• Lorsque vous utilisez un câble DV, assurez-vous d'utiliser le cable JVC VC-VDV206U ou VC-VDV204U en option selon le type de connecteur DV (4 ou 6 broches) sur l'ordinateur.
• GR-D860 Si l'ordinateur relié au caméscope via le câble USB n'est pas sous tension, le mode USB du caméscope n'est pas activé.
• Les informations sur la date et l'heure ne peuvent pas être saisies sur l'ordinateur.
• Se reporter au mode d'emploi de l'ordinateur et au manuel d'instructions du logiciel.
• Les photos sont aussi transférables vers un ordinateur via le panneau de capture équipé d'un connecteur DV.
• Le système peut ne pas fonctionner correctement suivant l'ordinateur ou le panneau de capture que vous utilisez.
• Si le camescope ne fonctionne pas après avoir raccorde un cable DV, mettez-le hors tension, puis a nouveau sous tension.
• GR-D860 Ne retirez pas la carte mémoire en cours de connexion USB entre l'ordinateur et l'appareil.

"USB" et/ou "←→" s'affiche sur l'écran LCD lorsque l'ordinateur accède aux données du caméscope ou que le caméscope transfère un fichier vers l'ordinateur.

NE JAMAIS débrancher le câble USB tant que “ ←→ ” est affiché sur l'écran LCD vous risquez d'endommager sérieusement l'appareil.

GR-D860 Doublage Audio

La piste audio peut être personnalisée uniquement si l'enregistrement a été exécuté dans les modes 12-BITS et SP (31).

- Utilisez la télécommande fournie.

Microphone stéréo START/ STOP PAUSE PLAY STOP A.DUB REW INSERT

7 Lisez la bande pour repérer l'endroit où le montage doit commencer, puis appuyez sur PAUSE (II).
2 Tout en maintenant la touche A. DUB (●) de la télécommande enfoncée, appuyez sur PAUSE (II). Le témoin "II" s'affiche.
③ Appuyez sur PLAY (▶), puis commencez à parler. Parlez dans le microphone.

- Pour suspendre le doublage, appuyez sur PAUSE (II).

4 Pour arrêter le doublage audio, appuyez sur PAUSE (II), puis sur STOP (■).

Pour écouter le son doublé pendant la lecture

Régler "COMMENT" sur "MARCHE" ou "MIXE". (34).

Remarques:

• Le son n'est pas audible au niveau du haut-parleur pendant le doublage audio.
• Lorsque le montage est effectué sur une bande enregistrée en mode 12-BITS, les pistes sonores anciennes et nouvelles sont enregistrées séparément.
• Si vous doublez sur un espace vierge de la bande, le son peut être interrompu. Assurez-vous de ne monter que les zones enregistrées.
• En cas de rétroaction ou de sifflements (effets de larsen) durant la lecture télévisée, éloignez le microphone du caméscope ou du téléviseur, ou baissez le volume.

GR-D860 Insertion Vidéo

Vous pouvez enregistrer une nouvelle scène sur une bande précédemment enregistrée, remplaçant une section de l'enregistrement initial par une distorsion d'image minimale aux points d'entrée et de sortie. Le son initial reste inchangé.

- Utilisez la télécommande fournie.

Remarques:

• Avant de procéder aux étapes suivantes, vérifiez que le réglage “TIME CODE” est réglé sur “MARCHE” dans les menus d'enregistrement et de lecture. (20, 34)
• L'insertion vidéo n'est pas possible sur une bande enregistrée en mode LP ou sur une portion vierge de la bande.

7 Lisez la bande, repérez le point de Montage en sortie, puis appuyez sur PAUSE (II). Confirmez le time code à cet endroit. (20)
2 Appuyez sur REW (◀◀) jusqu'au point de Montage en entrée, puis appuyez sur PAUSE (II).
③ Maintenez la touche INSERT (O) de la télécommande enfoncée, puis appuyez sur PAUSE (II).

L'indicateur "III" et le Time Code (min.:sec.) apparaissent, et le caméscope passe en mode Pause d'insertion.

4 Appuyez sur START/STOP pour commencer le montage.

• Confirmez l'insertion au niveau du time code que vous avez vérifié à l'étape 7.
• Pour suspendre le montage, appuyez sur START/STOP.
  Appuyez à nouveau sur cette touche pour reprendre le montage.

5 Pour arrêter l'insertion vidéo, appuyez sur START/STOP, puis sur la touche STOP (■) de la télécommande.

Remarques:

• Programme AE, Effets et Effets de l'obturateur (39) peuvent être utilisés pour relever les scènes montées durant l'insertion vidéo.
• Durant l'insertion vidéo, les informations de la date et de l'heure changent.
• Si vous effectuez une insertion vidéo sur un espace vierge de la bande, l'audio et la vidéo peuvent être interrompus. Assurez-vous de ne monter que les zones enregistrées.
• Pendant l'insertion vidéo, lorsque la bande avance vers des scènes enregistrées en mode LP ou vers une position vierge, l'insertion vidéo cesse.

Si le problème persiste malgré une observation des étapes répertoriées dans le tableau cidessous, consultez le revendeur JVC le plus proche.

Problème	Cause Possible	Remède
Aucun enregistrement ne peut être réalisé.	Le loquet de protection contre l'effacement de la bande est réglé sur “SAVE”.“FIN DE CASSETTE” s'affiche.Le volet du logement de la cassette est ouvert.	Réglez le loquet de protection contre l'effacement de la bande sur “REC” (18).Insérez une cassette neuve (18).Fermez le volet du logement de la cassette.
Lors de la prise de vue d'un sujet éclairé par une lumière intense, des lignes verticales apparaissent.	Il ne s'agit pas d'un dysfonctionnement.
Lorsque l'écran est soumis directement à la lumière du soleil pendant l'enregistrement, il devient temporairement rouge ou noir.	Il ne s'agit pas d'un dysfonctionnement.
La mise au point ne s'effectue pas automatiquement.	La mise au point est réglée sur le mode manuel.L'objectif est sale ou recouvert de vapeur.	Réglez la mise au point sur le mode automatique. (36)Nettoyez l'objectif et vérifiez à nouveau la mise au point (36).
Il semble que la vitesse d'obturation soit trop lente.	Lors d'une prise de vues dans l'obscurité, l'appareil est plus sensible à la lumière si “GAIN” est réglé sur “AUTO”.	Si vous souhaitez que l'éclairage soit plus naturel, réglez “GAIN” sur “CAG” ou “ARRET” (30).
Les images affichées sur l'écran LCD ont un aspect sombre ou blanchâtre.	Dans des endroits froids, il est possible que les images s'obscurcissent à cause des caractéristiques de l'écran LCD. Il ne s'agit pas d'un dysfonctionnement.	Régler la luminosité et l'angle de l'écran LCD (12, 18).
L'image ne s'affiche pas sur l'écran LCD.	Le réglage de la luminosité de l'écran LCD est trop sombre.	Réglez la luminosité de l'écran LCD (18).Si l'écran est incliné vers le haut à 180 degrés, ouvrez-le complètement.
Le rapport hauteur/largeur ne paraît pas normal		Si le rapport hauteur/largeur de la vidéo que vous regardez ne paraît pas normal, modifiez le réglage dans “MODE LARGE” (29, 32).
Pas d'alimentation.	La source d'alimentation n'a pas été correctement raccordée.La batterie n'est pas correctement installée.La batterie est déchargée.	Raccordez correctement l'adaptateur secteur (16).Retirez à nouveau la batterie et installez-la correctement (16).Remplacer la batterie déchargée par une batterie bien chargée (16).
Les indications apparaissant sur l'écran LCD clignotent.	Des fonctions Effets qui ne peuvent pas être utilisées simultanément ont été sélectionnées en même temps.	→Relisez les sections concernant les Effets (40).
Le témoin POWER/CHARGE du caméscope ne s'allume pas pendant la recharge.	La recharge s'effectue mal dans des lieux soumis à des températures extrêmes.La batterie n'est pas correctement installée.	→Pour protéger la batterie, il est recommandé de la recharger dans un endroit dont la température se situe entre 10^ et 35^ (48).→Retirez à nouveau la batterie et installez-la correctement (16).
La bande défile, mais aucune image n'apparaît.	Votre téléviseur dispose de prises d'entrée AV, mais n'est pas réglé en mode VIDEO.Le volet du logement de la cassette est ouvert.	→Réglez le téléviseur sur le mode ou sur le canal approprié pour la lecture vidéo (41).→Fermez le volet du logement de la cassette (18).
Des blocs de parasites sont perceptibles pendant la lecture, ou aucune image n'apparaît en lecture et l'écran devient bleu.		→Nettoyez les têtes vidéo à l'aide d'une cassette de nettoyage en option (38).
Les photos ont des couleurs bizarres.	La source lumineuse ou le sujet filmé ne comprennent pas de blanc. Il est également possible que plusieurs sources de lumière différentes figurent derrière le sujet.	→Trouvez un sujet blanc et cadrez-le lors de la prise de vues (18).
GR-D860 La télécommande ne fonctionne pas.	“TELECOMANDE” est réglé sur “ARRET”.La télécommande n'est pas dirigée vers le capteur du caméscope.Les piles de la télécommande sont épuisées.	→Régler “TELECOMANDE” sur “MARCHE”. (33)→Dirigez-la vers le capteur. (11)→Réglez la luminosité de l'écran LCD (11).

Message D'avertissement	Sens/Remède
	Affiche l'énergie restante de la batterie.Lorsque l'énergie de la batterie s'épuise, le témoin de l'énergie restante de la batterie se met à clignoter. Lorsque la batterie est épuisée, l'appareil se met automatiquement hors tension.
SELECT. MODE MAN.	S'affiche lorsque vous tentez de modifiez les réglages des menus, la compensation de contre-jour ou la mise au point manuelle en mode AUTO A (17 20).
FIN DE CASSETTE	S'affiche lorsque la bande touche à sa fin pendant l'enregistrement ou la lecture.
COUVRE-OBJECTIF	S'affiche pendant 5 secondes après avoir mis l'appareil sous tension si le couvre-objectif est fixé ou si vous êtes dans l'obscurité.
REGLER DATE/HEURE !	S'affiche lorsque la date et l'heure ne sont pas réglées (17 17).La pile de l'horloge est épuisée et la date et l'heure configurées précédemment ont été effacées. Consultez votre revendeur JVC le plus proche pour remplacer cette pile.
	Apparaît si une cassette est insérée alors que l'interrupteur d'alimentation est réglé sur “REC”.Clignote si aucune bande n'est insérée.
VERIFIER LE LOQUET DE PROTECTION	S'affiche lorsque le loquet de protection contre l'effacement est réglé sur “SAVE” et que l'interrupteur d'alimentation est réglé sur “REC”.
GR-D860 ERREUR DOUBLAGE!	S'affiche si vous tentez d'effectuer un doublage audio sur une section vierge de la bande (17 44).Apparaît lors d'une tentative de doublage audio sur une bande enregistrée en mode LP (17 44).Apparaît lors d'une tentative de doublage audio sur une bande enregistrée en mode 16BITS (17 44).Apparaît si la touche A. DUB (●) sur la télécommande est actionnée tandis que le commutateur de protection contre l'effacement est réglé sur “SAVE” (17 44).
GR-D860 ERREUR INSERTION!	Apparaît lors d'une tentative d'insertion vidéo sur une bande enregistrée en mode LP (17 44).Apparaît si la touche INSERT (○) sur la télécommande est actionnée tandis que le commutateur de protection contre l'effacement est réglé sur “SAVE” (17 44).Apparaît lors d'une tentative de doublage audio sur une portion vierge d'une bande (17 44).
GR-D860 MEMOIRE PLEINE	Apparaît en cas de saturation de la carte mémoire et d'une impossibilite de prise de vues.
APPAREIL EN MODE SAUVEGARDE OTEZ ET REPLACEZ LA BATTERIE OU L'ALIM	Message d'erreur (01, 02 ou 06).Solution : Débranchez puis rebranchez la prise d'alimentation ou retirez puis réinstallez la batterie*.
APPAREIL EN MODE SAUVEGARDE EJECTER ET REINSERER LA CASSETTE	Message d'erreur 03 ou 04.Solution : Ejectez la cassette et insérez-la à nouveau*.

* Le caméscope se met automatiquement hors tension. Vérifiez à nouveau lorsque le message disparaît. Une fois que le message disparaît, vous pouvez continuer d'utiliser le caméscope. Si le message est toujours affiché, consultez le revendeur JVC le plus proche.

Batteries

La batterie fournie est une batterie au lithiumion. Avant d'utiliser la batterie fournie ou une batterie en option, bien lire les consignes suivantes :

Bornes

- Pour éviter tout accident

...ne pas brûler.

...ne pas court-circuiter les bornes. En cas de transport, s'assurer que le cache de la batterie fournie est en place. Si vous avez égaré le cache de la batterie, placer celle-ci dans un sac plastique.
...ne pas modifier ni démonter.
...ne pas exposer la batterie à des températures au-delà de 60°C ; en pareil cas, la batterie risque de surchauffer, d'exploser ou de prendre feu.
...utiliser uniquement les chargeurs spécifiés.

- pour éviter tout endommagement et prolonger la durée de vie utile

...ne pas soumettre à un choc inutile.
...rechargez la batterie dans un endroit où les températures figurent dans les tolérances indiquées ci-dessous. Il s'agit d'une batterie à réaction chimique : des températures basses peuvent gêner la réaction chimique, tandis que des températures élevées peuvent faire obstacle à une recharge complète.
...entreposer dans un endroit frais et sec. Toute exposition prolongée à de températures élevées accélérera la décharge naturelle et diminuera la durée de vie utile.
...charger et décharger complètement la batterie tous les 6 mois lors d'un entreposage pendant une période de temps prolongée.
...retirer l'appareil du chargeur ou le débrancher lorsque vous ne vous en servez pas ; certains appareils, même éteints, continuent de consommer du courant.

Avantages des batteries au lithium-ion

Les batteries lithium-ion sont petites mais ont une grande capacité. Cependant, si une batterie est exposée à des températures basses (en dessous de 10°C), sa durée d'utilisation devient plus courte et elle peut cesser de fonctionner. Le cas échéant, mettez la batterie dans votre poche ou dans un autre endroit chaud quelques instants, puis installez-la à nouveau sur le camscope.

Remarques:

- Il est normal que la batterie chauffe apres recharge ou apres utilisation.

Gammes de temperatures

Recharge : 10°C a 35°C

Fonctionnement : 0°C a 40°C

Entreposage : -20°C a 50°C

• Plus la temperature est basse, plus la recharge est longue.
• Les temps de recharge s'appliquent a une batterie complètement dechargee.

Cassettes

Pour garantir des conditions optimales d'usage et de rangement de vos cassettes, lisez attentivement les consignes suivantes :

- Pendant l'utilisation

...assurez-vous que la cassette porte la marque Mini DV.
... notez que tout enregistrement sur des bandes préalablement enregistrées efface automatiquement les signaux vidéo et audio précédemment enregistrés.
... assurez-vous que la cassette est correctement insérée.
...n'insérez pas et de retirez pas la cassette plusieurs fois de suite sans faire défiler la bande. La bande risque de se détendre et de se détériorer.
...n'ouvrez pas le cache avant de la cassette. La bande serait exposée aux traces de doigt et à la poussière.

- Rangez vos cassettes

...loin des radiateurs ou autres sources de chaleur.
...à l'abri de la lumière directe du soleil.
...dans des endroits où elles ne seront pas soumises à un choc inutile ou des vibrations.
...dans des lieux où elles ne seront pas exposées à des champs magnétiques puissants (c'est-àdire loin des moteurs, transformateurs ou aimants, par exemple).
...à la verticale dans leur emballage d'origine.

Écran LCD

- Pour éviter tout dommage de l'écran LCD, NE PAS

...le pousser trop fortement ou lui faire subir des chocs.

- Pour prolonger sa durée de vie

... évitez de le frotter à l'aide d'un chiffon rugueux.

...

...

...

Unité Principale

- Pour votre sécurité, NE PAS

...ouvrir le boîtier du caméscope.

...démonter ou modifier l'appareil.

... court-circuiter les bornes de la batterie. Maintenez celle-ci éloignée de tout objet métallique lorsqu'elle n'est pas utilisée.

... laisser pénétrer des substances inflammables, de l'eau ou des objets métalliques dans l'appareil.

... retirer la batterie ou débrancher l'appareil alors que celui est sous tension.

... garder la batterie à l'intérieur du caméscope lorsque celui-ci n'est pas utilisé.

- Évitez d'utiliser cet appareil

...dans des endroits excessivement humides ou poussièreux.

...dans des lieux exposés à de la suie ou de la vapeur (par exemple, près d'une cuisinière).

...dans des endroits exposés aux chocs ou vibrations excessives.

... près d'appareils générant des champs magnétiques ou électriques puissants (c'est-àdire des haut-parleurs, des antennes de diffusion, etc.).

... dans des lieux exposés à des températures extrêmes (supérieures à 40°C ou inférieures à 0°C).

• NE LAISSEZ PAS cet appareil

...dans des endroits à plus de 50°C.

... dans des lieux exposés à des taux d'humidité extrêmes (inférieurs à 35% ou supérieurs à 80%).

...à la lumière directe du soleil.

...dans un véhicule fermé en été.

...À proximité d'une source de chaleur.

- Pour protéger l'appareil, NE PAS

...le mouiller.

... le faire tomber ou le cogner contre des objets durs.

...le soumettre à un choc ou des vibrations excessives durant le transport.

...Maintenir l'objectif orienté vers des objets extrêmement lumineux pendant trop longtemps.

...exposer l'objectif à la lumière directe du soleil.

...le transporter en le tenant par l'écran LCD.

...le balancer inutilement par la bandoulière ou la poignée.

... trop balancer l'étui souple lorsque le caméscope est à l'intérieur.

- Des têtes sales peuvent entraîner les problèmes suivants :

...aucune image n'apparaît pendant la lecture.

...des blocs de parasites sont perceptibles pendant la lecture.

... pendant l'enregistrement ou la lecture, l'indicateur d'avertissement d'encrassement des têtes " ✉" s'affiche.

...aucun enregistrement ne peut être réalisé.

En pareils cas, utilisez la cassette de nettoyage en option. Introduisez-la et procédez à la lecture. Un usage répété et consécutif de la cassette risque d'endommager les têtes vidéo. Au bout de 20 secondes de lecture, le caméscope s'arrête automatiquement.

Reportez-vous également au mode d'emploi de la cassette de nettoyage.

Si les problèmes persistent après le nettoyage, consultez le revendeur JVC le plus proche. Les pièces mobiles mécaniques chargées du déplacement des têtes vidéo et de la bande vidéo ont tendance à s'encrasser et à s'user avec le temps. Pour maintenir une image claire en permanence, il est recommandé d'effectuer des contrôles réguliers après environ 1 000 heures d'utilisation de l'appareil. Pour plus de détails sur les contrôles périodiques, consultez le revendeur JVC le plus proche.

GR-D860 Manipulation D'un CD-ROM

- Veillez à ne pas salir ni rayer la surface réfléchissante (le verso de la surface imprimée). Ne rien écrire ni coller sur aucune des deux faces. En cas de salissure, essuyer délicatement le CD-ROM à l'aide d'un chiffon doux en partant du centre vers l'extérieur.

- Ne pas utiliser de nettoyants pour disques conventionnels ni de produits pulvérisés.

- Ne pas cintrer le CD-ROM ni toucher sa surface réfléchissante.

- Ne pas entreposer le CD-ROM dans un endroit poussiéreux, chaud ou humide. Le maintenir à l'abri des rayons du soleil.

GR-D860 Cartes Mémoire

Pour garantir des conditions optimales d'usage et de rangement de vos cartes mémoire, lisez attentivement les consignes suivantes :

- Pendant l'utilisation

...assurez-vous que la carte mémoire porte la marque SD ou MultiMediaCard.

... assurez-vous que la carte mémoire est correctement insérée.

- Lorsque vous accédez à la carte mémoire (pendant un enregistrement, une lecture, une suppression, une initialisation, etc.)

... n'éjectez jamais la carte mémoire et n'éteignez pas le caméscope.

- Rangez vos cartes mémoire

...loin des radiateurs ou autres sources de chaleur.

...à l'abri de la lumière directe du soleil.

...dans des endroits où elles ne seront pas soumises à un choc inutile ou des vibrations.

...dans des lieux où elles ne seront pas exposées à des champs magnétiques puissants

(c'est-à-dire loin des moteurs, transformateurs ou aimants, par exemple).

À propos de la condensation d'humidité

• Vous avez sans doute observe qu'en versant un liquide froid dans un verre, des gouttes d'eau se forment sur la surface exterieure. Le meme phenomena se produit sur le tambour porte-tetes d'un camescope quand vous le deplacez d'un endroit froid vers un endroit chaud, après avoir chauffe une piece restee froide, dans des conditions d'humidite extremes ou dans un lieu ou l'air est refroidi par un climatiseur.
• De l'humidite sur le tambour porte-tetes peut endommager gravement la bande video, et provoquer des dommages internes au camescope lui-meme.

CONDENSATION MISE EN PAUSE VEUILLEZ PATIENTER

S'affiche en présence de condensation. Lorsque ce message s'affiche, patientez environ 1 heure jusqu'à ce que la condensation s'évapore.

Dysfonctionnement grave

En cas de dysfonctionnement, cessez immédiatement toute opération et consultez le revendeur JVC le plus proche.

Le caméscope est un appareil commandé par un microprocesseur. Le bruit et les interférences externes (provenant d'un téléviseur, d'un poste de radio, etc.) peuvent l'empêcher de fonctionner correctement. En pareil cas, commencez par débrancher l'appareil de sa source d'alimentation (batterie, adaptateur secteur, etc.), puis attendez quelques minutes ; rebranchez ensuite l'appareil et procédez comme à l'habitude depuis le début.

Entretie

Nettoyage Du Caméscope

Avant de le nettoyer, mettez le caméscope hors tension et retirez la batterie et l'adaptateur secteur.

Pour nettoyer l'extérieur

Essuyer délicatement avec un chiffon doux. Trempez le chiffon dans de l'eau savonneuse et essorez-le bien pour retirer la saleté. Essuyez ensuite avec un chiffon sec.

Pour nettoyer l'écran LCD

Essuyer délicatement avec un chiffon doux. Prendre soin de ne pas endommager l'écran. Refermez l'écran LCD.

Pour nettoyer l'objectif

Utilisez une brosse souple, puis essuyez l'objectif avec du papier de nettoyage spécial.

Remarques:

• Eviter les agents de nettoyage puissants comme la benzine ou l'alcool.
• Le nettoyage ne doit être entrepris qu'après le retrait de la batterie ou le debranchement d'autres modules d'alimentation.
• De la moisissure peut se former sur l'objectif s'il n'est pas nettoye.
• Si vous utilisez un produit de nettoyage ou un chiffon traite chimiquement, reportez-vous aux mises en garde inherentes à chaque produit.

Caméscope

Caractéristiques Générales

Alimentation

11 V CC (en utilisant l'adaptateur secteur)

7,2 V CC (en utilisant la batterie)

Consommation\*\*

Environ 2,4 W

GR-D860

Environ 2,4 W (2,6 W*)

* Utilisation de la lumière à DEL

**Le rétroéclairage de l'écran LCD est réglé sur le mode [STANDARD].

Environ 420 g (sans la batterie, la cassette et le volet de l'objectif)

Environ 485 g (avec la batterie, la cassette et le volet de l'objectif)

GR-D860

Environ 490 g (avec la batterie, la cassette et le volet de l'objectif)

Température d'utilisation

0 °C à 40 °C

Humidité en fonctionnement

35% à 80%

Température de stockage

-20 °C à 50 °C

Capteur

CCD 1/6"

Objectif

F 1,8 à 4,0, f = 2,2 mm à 77 mm, objectif 35:1

Diamètre du filtre

ø30.5 mm

Écran LCD

2,7" mesuré en diagonale, écran LCD/système à matrice active TFT

Haut-parleur

Monaural

GR-D860 Lumière à DEL

Distance réelle : 1,5 m

Caméscope Numérique

Format

Format DV (mode SD)

Format du signal

Norme PAL

Format d'enregistrement et de lecture

Video : enregistrement à composante numérique

Audio : enregistrement numérique PCM, 32 kHz

4-canaux (12-BITS), 48 kHz 2-canaux (16-BITS)

Bande

Cassette Mini DV

Vitesse de la bande

SP : 18,8 mm/s, LP : 12,5 mm/s

Durée maximum d'enregistrement (utilisation d'une bande de 80 min)

SP : 80 min, LP : 120 min.

GR-D860 Appareil Photo Numérique

Support d'enregistrement

Carte mémoire SD/MultiMediaCard

Système de compression

JPEG (compatible)

Taille du fichier

Photo :

640 x 480 pixels

Qualité de l'image

2 modes (FINE/STANDARD)

Nombre approximatif d'images pouvant être stockées

24

Connecteurs

GR-D860 S

Sortie S-Video :

Y : 1,0 V (p-p), 75 Ω, analogique

C : 0,3 V (p-p), 75 Ω, analogique

AV

Sortie vidéo : 1,0 V (p-p), 75 Ω, analogique

Sortie audio: 300 mV (rms), 1 kΩ, analogique, stéréo

DV

Sortie : 4-broches, conformité IEEE 1394

GR-D860 USB

Type Mini USB-B, conformité USB 1.1

Adaptateur Secteur

Alimentation requise

CA 110 V à 240 V\~, 50 Hz/60 Hz

Sortie

11 V CC ——, 1 A

Les caractéristiques techniques mentionnées ci-dessus sont données sous réserve du mode SP, sauf indication contraire. L'aspect et les caractéristiques techniques sont susceptibles d'être modifiés sans préavis.

A

Adaptateur secteur ..... 16

B

BAL. BLANCS 38

Batterie 16,48

C

Caméscope comme appareil .... 24

Commande d'exposition ... 36

Compensation de contre-jour .... 37

Copie 41, 42

D

De L'écran LCD ...... 14

Double enregistrement (Enreg. Photo & Video) ...... 21

E

Ecran 32, 34

Effet 40

Effets de fondu/volet ...... 39

EFFETS PRG. 39

Effets spéciaux en lecture 23

F

Faible luminosité .... 40

G

Gain 30

|

Insertion d'une cassette ... 18

Insertion vidéo 44

L

l'interrupteur VIDEO/MEMORY ..... 13

Langue 17,33

Lecture au ralenti .....23

Lecture indexée ....25

Levier de commande .....8

Lumière à LED ...... 35

Luminosite 34

M

Macro 30

Mélodie 33

Menus D'enregistrement ... 30

Menus de lecture ...... 34

Mise au point manuelle .....36

Mode automatique/manuel ..20

Mode demo 33

Mode enreg 31

Mode Photo 24,35

Mode Prise de vues en rafale ....35

Mode son 31

Modification Des Réglages Des Menus ......29

Montage sur un trépied ..... 10

N

Nombre approximatif d'images pouvant être stockées ....24

0

Obturateur 40

P

PHOTO LENT ...... 31, 34

Protection des fichiers .....26

R

Raccordement à un ordinateur personnel ..43

Raccordement à un téléviseur ou un magnétoscope ....41

Ralenti en direct .....35

Rec Media 31

Recharge De La Batterie ..16

Recherche de section vierge ......22

Redéfinition du nom de fichier ....26

REGL. HORL ......17, 33

Réglage DPOF (Réglage) ......27

Réglages de la date et de l'heure ....17

Relecture rapide ....19

Retablir 33

S

Son G/D 34

Stab image 30

Suppr vent ....31

Suppression de fichiers .....27

T

Télécommande .....23, 33

Time code ......20, 32, 34

V

Vérification De La Charge Restante De La Batterie ....17

Verrouillage de l'iris .....37

Volume du haut-parleur ....21

W

Wide TV 32, 34

Z

Zone de mesure d'exposition ....37

Zoom 21,30

Circa 2,2 W (3,3 W*)
