Type de produit	Barre de son avec caisson de graves sans fil
Marque	Klipsch
Modèle	HD Theater SB 3
Technologie audio	Configuration bidirectionnelle (tweeter + woofer/médium), technologie CSM (Convergent Source Module)
Ambiophonie 3D	Oui, activation via télécommande (bouton 3D)
Transmission sans fil	2.4 GHz, portée jusqu'à 15 m (50 pieds)
Entrées audio	Optique numérique, RCA analogique (L/R), prise 3.5 mm (côté droit)
Alimentation barre de son	Bloc d'alimentation externe, entrée DC 24V=2.5A (vérifier étiquette)
Alimentation caisson de graves	Cordon d'alimentation secteur, interrupteur marche/arrêt
Consommation électrique	Non spécifiée
Poids de la barre de son	Environ 3 kg (pour support mural, capacité minimale de 3 kg)
Poids du caisson de graves	Non spécifié
Dimensions (barre de son)	Non spécifiées
Dimensions (caisson de graves)	Non spécifiées
Fonctions principales	Contrôle du volume, sourdine, sélection de source, ambiophonie 3D, veille automatique (après 10 min sans signal)
Pièces fournies	Barre de son, caisson de graves, bloc d'alimentation, câble RCA double, pieds en caoutchouc, télécommande, guide d'installation rapide, gabarit mural, câble optique numérique 1.5 m
Montage mural	Oui, via trous en forme de clé à l'arrière (vis non fournies)
Entretien et nettoyage	Essuyer avec un chiffon doux sec ; ne pas utiliser d'eau, de solvants ou de produits abrasifs ; aspirer la grille avec une brosse douce
Sécurité	Ne pas pulvériser de liquide sur les haut-parleurs ou les commandes ; débrancher avant nettoyage
Pièces détachées et réparabilité	Non spécifiées ; contacter le service client Klipsch (1-866-441-8208)

FOIRE AUX QUESTIONS - HD Theater SB 3 KLIPSCH

Comment raccorder la barre de son à mon téléviseur ?

Utilisez un câble optique numérique (fourni) ou un câble RCA analogique (fourni). Branchez une extrémité sur la sortie audio du téléviseur et l’autre sur l’entrée correspondante à l’arrière de la barre de son. Vous pouvez aussi utiliser la prise 3.5 mm via un adaptateur (non fourni) depuis une sortie casque.

Pourquoi le voyant du caisson de graves reste-t-il rouge ?

Le voyant rouge signifie que le caisson recherche le signal sans fil de la barre de son. Assurez-vous que la barre de son est allumée (voyant vert ou orange) et que les deux appareils sont sous tension. Si le problème persiste, effectuez un couplage manuel : insérez un trombone dans le petit trou à l’arrière de la barre de son (près des entrées RCA) pendant 5 secondes, puis faites de même sur le caisson (trou ‘FACTORY USE ONLY’). Le voyant doit passer au bleu.

Comment programmer la télécommande de mon téléviseur pour contrôler la barre de son ?

Placez la barre de son en mode apprentissage : maintenez enfoncés les boutons SOURCE et MUTE sur la barre de son (environ 3 secondes) jusqu’à ce que le voyant clignote rouge et vert. Appuyez une fois sur SOURCE (voyant orange fixe). Pointez votre télécommande TV vers la barre de son et appuyez 4 fois sur le bouton souhaité (ex. volume). Si la 4e pression fait clignoter le voyant en vert, la fonction est apprise. Répétez pour les autres touches (volume, sourdine, source).

Que faire si la barre de son ne produit aucun son ?

Vérifiez que la barre de son est branchée et que l’interrupteur arrière est sur ON. Assurez-vous que le voyant d’état n’est pas rouge (veille) mais vert ou orange. Contrôlez le volume de la barre de son et de la source (téléviseur). Vérifiez que le câble audio est bien enfoncé et que la source sélectionnée est correcte (appuyez sur SOURCE).

Comment activer le mode ambiophonique 3D ?

Appuyez sur le bouton 3D de la télécommande fournie. Un voyant blanc s’allume sur la barre de son pour confirmer l’activation. Pour désactiver, appuyez à nouveau sur le même bouton. Ce mode simule un son surround élargi sans haut-parleurs supplémentaires.

La barre de son et le caisson de graves se mettent-ils automatiquement en veille ?

Oui, si aucun signal audio n’est reçu pendant environ 10 minutes, les deux appareils passent automatiquement en veille (voyant rouge fixe). Ils se réveillent automatiquement dès qu’un signal est détecté. Vous pouvez aussi utiliser l’interrupteur marche/arrêt à l’arrière.

Puis-je monter la barre de son au mur ?

Oui, la barre de son dispose de trous en forme de clé à l’arrière pour un montage mural. Utilisez le gabarit fourni pour percer les trous. Les vis doivent supporter au moins 3 kg. Assurez-vous de brancher les câbles avant de fixer la barre de son au mur.

Comment nettoyer la barre de son et le caisson de graves ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N’utilisez jamais d’eau, de solvants ou de produits abrasifs. Pour la grille, passez un aspirateur avec une brosse douce. Retirez la grille si possible avant d’aspirer les haut-parleurs.

Quelle est la portée sans fil entre la barre de son et le caisson de graves ?

La portée peut atteindre jusqu’à 15 mètres (50 pieds) en champ libre. Les obstacles comme les murs peuvent réduire la portée. Pour une meilleure connexion, placez le caisson de graves dans la même pièce et évitez les interférences avec d’autres appareils sans fil.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande. Assurez-vous qu’il n’y a pas d’obstacle entre la télécommande et la barre de son. Si la télécommande est programmée pour un autre appareil, répétez la procédure d’apprentissage. Notez que le bouton 3D ne peut pas être appris par une autre télécommande.

MODE D'EMPLOI HD Theater SB 3 KLIPSCH

Merci d'avoir acheté le dispositif Klipsch HD Theater SB 3. Votre nouveau dispositif Klipsch HD Theater SB 3 est un accessoire compact, stylisé, facile à brancher et à utiliser, améliorant le son des émissions de télévision, des films et même de l'audio personnelle. À la différence de nombreux modèles concurrents, l'Klipsch HD Theater SB 3 utilise une configuration d'enceintes bidirectionnelle avec un haut-parleur d'aigus et un haut-parleur de médiums-graves pour les canaux droit et gauche et combine l'ensemble avec la technologie exclusive de module source convergent (CSM) pour obtenir le son le plus détaillé et la clarté vocale la plus élevée que l'on puisse trouver dans cette gamme de prix. Un caisson de graves sans fil qui reçoit le signal de la barre de son apporte un enrichissement réaliste aux graves, donnant toute sa plénitude à l'expérience sonore et ceci dans un petit coffret discret! L'Klipsch HD Theater SB 3 est un produit de 2,4 GHz, conçu pour la transmission sans fil de 15 m (50 pieds) de portée, d'un signal de la barre de son au caisson des graves.

LISTE DES PIÈCES

1. BARRE DE SON
2. CAISSON DE GRAVES SANS FIL
3. BLOC D'ALIMENTATION/CORDON D'ALIMENTATION DE LA BARRE DE SON
4. UN CÂBLE RCA DOUBLE
5. DEUX PIEDS EN CAOUTCHOUC
6. UNE TÉLÉCOMMANDE
7. GUIDE D'INSTALLATION RAPIDE
8. GABARIT POUR MONTAGE MURAL DE LA BARRE DE SON
9. CE MANUEL D'UTILISATION
10. UN CÂBLE OPTIQUE NUMÉRIQUE DE 1,5 M (4,9 PIEDS)

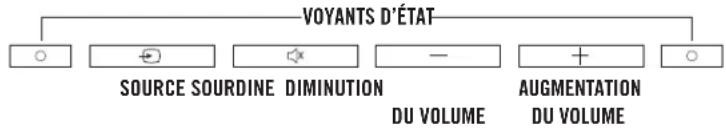

AVANT DE LA BARRE DE SON

VOYANT D'ÉTAT DE LA BARRE DE SON

ROUGE : En mode VEILLE (« Arrêt »)\

VERT : Sur l'entrée du câble optique numérique

ORANGE : Sur l'entrée analogique RCA L/R

ORANGE (clignote) : Entrée RCA en sourdine

VERT (clignote) : Entrée numérique en sourdine

ROUGE (clignote) : Impossible de mémo- riser une commande à distance

VERT OU ORANGE CLIGNOTE UNE FOIS : Un signal de commande à distance a été reçu

BLANC (voyant d'état droit) : En mode ambiophonique 3D

ROUGE ET VERT (en alternance):

Mode de programmation à distance activé

BLEU (VOYANT D'ÉTAT DROIT) :

Sur entrée analogique 3,5 mm

CÔTÉ DROIT DE LA BARRE DE SON

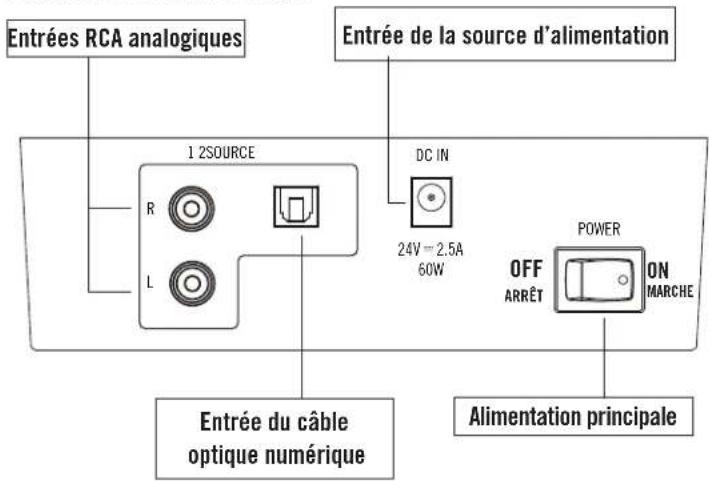

ARRIÈRE DE LA BARRE DE SON

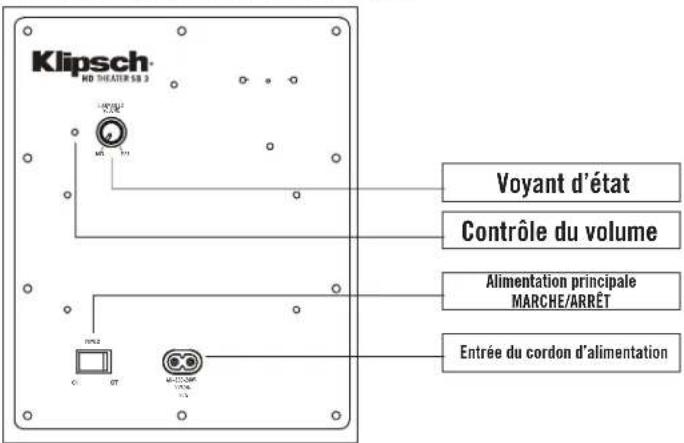

ARRIÈRE DU CAISSON D'EXTRÊMES GRAVES

VOYANT D'ÉTAT DU CAISSON D'EXTRÊMES GRAVES

BLEU (continu) : Reçoit le signal sans fil de la barre de son

ROUGE (continu) : Recherche le signal sans fil de la barre de son

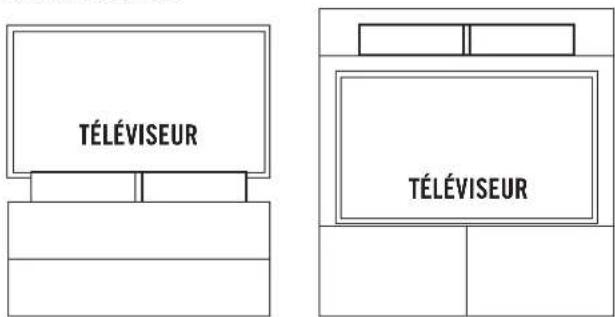

EMPLACEMENT/INSTALLATION

1. Pose/montage mural de la barre de son : La barre de son est conçue pour être posée directement sur une surface horizontale en face de votre téléviseur sur les deux patins fournis, sur une étagère placée au-dessous ou au-dessus de votre téléviseur dans un meuble avec pied ou monté sur mur (via les entrées de clé situées à l'arrière de la barre de son) sous un téléviseur qui est également monté sur mur. Dans le cas d'une installation murale, branchez d'abord le câble fourni (ou un autre câble) au téléviseur, puis suivez les instructions du modèle du montage mural pour monter la barre de son. Si les deux trous de montage sont percés dans les poteaux muraux, vissez deux vis en bois dans ces trous pour fixer la barre de son. En l'absence de poteaux muraux là où les trous sont percés, utilisez des dispositifs d'ancrage au mur capables de supporter au moins 3 kg (7 lb) pour fixer la barre de son. Branchez le câble du téléviseur (consultez la section Connexion) à la barre de son et fixez-la au mur.

1. Pose du caisson d'extrêmes graves : Le caisson d'extrêmes graves est conçu pour PAN être posé sur le sol dans la même pièce que la barre de son à une distance de 15 m (50 pieds) et à proximité d'une prise électrique. Pour un rendement optimal, le caisson d'extrêmes graves doit être placé dans un coin de la pièce sur le même mu que le téléviseur et la barre de son. Dès que la barre de son est reliée au téléviseur et branchée à une prise de courant murale, branchez le caisson d'extrêmes graves à une prise de courant murale.

C. Sortie 3,5 mm (prise d'écoute)

1. 1. Raccordement de la barre de son au téléviseur : Vous devez raccorder la barre de son de votre système Klipsch HD Theater SB 3 à votre téléviseur, à votre décodeur de câblodistribution ou à votre récepteur satellite. Si vous avez d'autres appareils raccordés à votre téléviseur, par exemple un lecteur de DVD/Bluray, un système de jeu, etc., raccordez la barre de son au téléviseur afin que le son de tous ces appareils passe par la barre de son, en plus de celui de votre téléviseur. Si aucun autre appareil n'est raccordé à votre téléviseur, à part un décodeur satellite ou un décodeur de câblodistribution, et que vous recevez tous les programmes de télévision à partir de ce décodeur, vous pouvez raccorder la barre de son à ce décodeur ou bien à votre téléviseur. Trois méthodes permettent de raccorder la barre de son votre téléviseur, votre décodeur satellite ou votre décodeur de câblodistribution.

autres choix incluent le raccordement à une sortie d'écouteurs sur l'appareil vers les entrées analogiques gauche et droite sur la barre de son (câble NON fOU, à partir d'une sortie d'écouteur sur l'appareil, à une entrée 3,5 mm située côté droit de la barre de son.

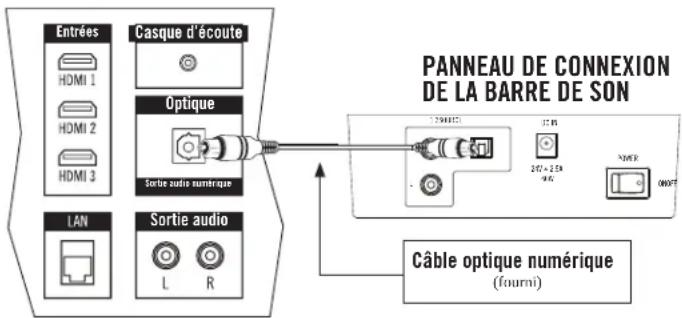

A. Câble optique numérique

La plupart des téléviseurs haute définition, des décodeurs satellites et des décodeurs de câblodistribution sont dotés d'une sortie audio optique numérique (DIGITAL OPTICAL AUDIO OUTPUT). Il suffit de raccorder une extrémit optique (câble fourni) à la sortie correspondante du téléviseur, du décodeur s ou du décodeur de câblodistribution et de raccorder l'autre extrémité du câbl l'entrée optique numérique (DIGITAL OPTICAL INPUT) sur le panneau arr barre de son.

PANNEAU DE CONNEXION TV

B. Câble RCA

Si vous n'avez pas de sortie optique numérique, vous pouvez utiliser les sorties audio analogiques gauche et droite de votre appareil et les raccorder aux entrées analogiques gauche et droite de la barre de son en utilisant un câble mâle RCA (câble fourni).

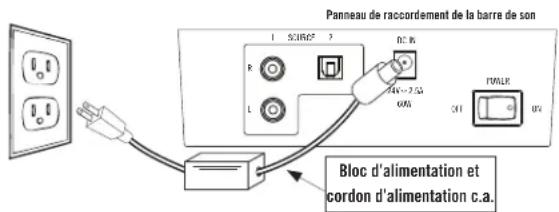

Une fois que vous avez mis en place les raccordements de câble audio par l'une des méthodes indiquées ci-dessus, raccordez le bloc d'alimentation fourni de la barre de que son dans l'entrée c.c. (« DC Input ») à l'arrière de la barre de son, branchez l'autre de un câble extrémite dans la prise électrique active et faites passer l'interrupteur d'alimentation satellite principale (Power) sur la position marche (ON) à l'arrière de la barre de son.

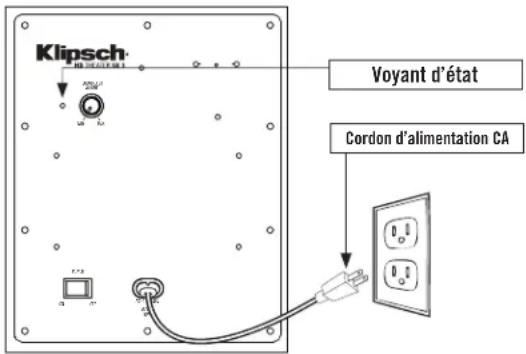

1. Raccordement du caisson de graves à la barre de son : Une fois que vous avez

placé le caisson de graves dans la pièce, prenez le cordon d'alimentation fourn caisson de graves, enfichez une extrémité dans le caisson de graves au point de connexion libellé « AC in » et branchez l'autre extrémité dans une prise électrique Basculez l'interrupteur d'alimentation principale sur la position marche (ON) : l'arrière du caisson de graves. Assurez-vous que le voyant d'état gauche sur la barre de son est allumé en vert ou orange en continu (appuyez une fois sur le bouton SOURCE si le voyant reste rouge). Le voyant rouge à l'arrière du caisson de grave s'allume en continu jusqu'à ce qu'il détecte le signal sans fil provenant de la barre de son. Une fois que ce signal est reçu (après environ 15 secondes), voyant rouge continu devient bleu continu, indiquant que le caisson de graves maintenant raccordé à la barre de son.

PANNEAU DE CONNEXION ARRIÈRE DU CAISSON D'EXTRÊMES GRAVES

PROGRAMMATION DE LA TÉLÉCOMMANDE DE TÉLÉVISION POUR OPÉRER LA BARRE DE SON

Les 3 étapes suivantes devraient être utilisés pour programmer chaque fonction de votre téléviseur ou votre câble boutons boîtier de télécommande (SOURCE, MUTE, VOLUME UP, & VOLUME). Si la barre de son est en mode Standby (solide voyant d'état rouge), appuyez sur le bouton sur la barre de son jusqu'à ce que le voyant d'état est vert.

1. Placez l'appareil en mode d'apprentissage: Avec le voyant d'état montrant vert, appuyez et maintenez enfoncées les touches et sur le devant de la barre de son au même moment (environ 3 secondes) jusqu'à ce que le voyant d'état clignote en rouge et vert
2. Sélectionnez la fonction à apprendre: Appuyez sur le bouton une fois sur la barre de son (les changements de voyants d'état à l'état solide ORANGE). (Remplacez la SOURCE, VOLUME UP & DOWN volume à la place de lors de la programmation des touches d'autres au cours de cette étape)
3. Apprendre la fonction: Tenez votre télécommande dans un pied et a souligné à l'avant de la barre de son. Lentement appuyez sur le bouton de votre télécommande à quatre reprises. Sur les trois premières presses, le voyant d'état clignote à chaque pression sur ORANGE. Si l'unité a appris avec succès la fonction, sur la quatrième presse sur le bouton, le voyant clignote en vert plusieurs fois, puis tournez au vert fixe. (N'oubliez pas d'utiliser la SOURCE, VOLUME UP & DOWN volume à la place de lors de la programmation des touches d'autres au cours de cette étape)

Pour programmer les fonctions restantes, il suffit de répéter toutes les étapes, en remplaçant avec la nouvelle fonction et appuie sur un bouton (SOURCE, VOLUME UP et VOLUME) sur étapes deux et trois.

REMARQUE IMPORTANTE : Il n'y a aucun interrupteur d'alimentation marche/arrêt sur l'avant de la barre de son (il existe un interrupteur d'alimentation principale (Power/ON/OFF) à l'arrière de la barre de son. Il n'est pas nécessaire d'éteindre la barre de son (ou le caisson de graves) lorsque vous avez terminé de regarder la télévision. Une fois que vous avez terminé de regarder la télévision, éteignez le téléviseur (ou votre décodeur satellite ou votre décodeur de câblodistribution si votre barre de son est raccordée à ce type de dispositif). La barre de son ainsi que le caisson de graves passent automatiquement en mode Veille ou « Sommeil » s'ils ne reçoivent aucun signal audio en provenance de votre téléviseur, de votre décodeur satellite ou de votre décodeur de câblodistribution pendant environ 10 minutes. L'activation du mode Veille est indiquée par un voyant d'état gauche rouge continu à l'avant de la barre de son et sur le panneau arrière du caisson de graves. Quand le téléviseur, le décodeur satellite ou le décodeur de câblodistribution est réactivé et qu'un signal est à nouveau reçu, la barre de son ainsi que le caisson de graves sortent automatiquement du mode Veille et se mettent en marche.

FONCTIONNEMENT DU SYSTÈME DE CINÉMA-MAISON KLIPSCH HD THEATER SB 3

Une fois que la barre de son est raccordée et opérationnelle, prenez la peine d'effectuer ces quelques étapes de base pour mieux profiter de votre système. Tout d'abord, arrêtez les haut-parleurs de votre téléviseur afin que la barre de son devienne la nouvelle source du son. Certains téléviseurs éteignent automatiquement leurs haut-parleurs quand la barre de son est raccordée. D'autres téléviseurs exigent que cette désactivation soit effectuée manuellement. Consultez le guide d'utilisation de votre téléviseur pour savoir comment désactiver les haut-parleurs de votre téléviseur. Si vous ne pouvez pas éteindre les haut-parleurs de votre téléviseur, la barre de son apporte quand même une excellente amélioration au son provenant de votre appareil de télévision et vous pouvez facilement en régler le son pour l'harmoniser avec celui de la barre de son. Pour effectuer ce réglage, vous devez d'abord programmer la télécommande de votre téléviseur pour opérer la barre de son, puis réduire manuellement et complètement le son à partir des commandes du téléviseur. Ensuite, appuyez sur la commande VOLUME HAUT (+) à l'avant de la barre de son jusqu'à ce que vous obteniez un niveau de volume d'écoute agréable en provenance de la barre de son. Enfin, assurez-vous que le caisson de graves Klipsch HD Theater SB 3 a un son équilibré en harmonie avec celui de la barre de son ; pour cela, réglez le volume du caisson de graves en positionnant le bouton à l'arrière du caisson approximativement à un point intermédiaire, puis ajustez vers le haut ou le bas.

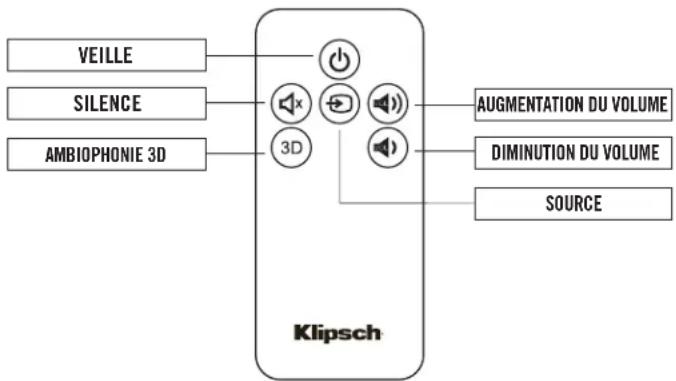

AMBIOPHONIE 3D

Le système Klipsch HD Theater SB 3 est doté d'un mode ambiophonique 3D qui crée une impression de grandeur au son, simulant l'effet ambiophonique donné par plusieurs haut-parleurs comme dans une salle de cinéma. Cette fonction n'exige ni placement spécial des haut-parleurs, ni exigences particulières pour la pièce ni matériel de programmation spécifique pour opérer correctement. Pour l'activer, il suffit d'appuyer sur le bouton « 3D » sur la télécommande et un voyant blanc apparaît sur la barre de son, indiquant que la fonction est activée. Pour désactiver la fonction, appuyez à nouveau sur le bouton 3D et le voyant blanc s'éteint avec la désactivation de la fonction. Cet effet est opérationnel à plusieurs positions d'écoute dans votre pièce. Les quatre boutons de commande peuvent être programmés sur des dispositifs de télécommande autres que celui inclus en utilisant la fonction intégrée d'apprentissage des commandes à distance mais le bouton arrêt/marche du mode ambiophonique 3D ne peut pas être appris par un autre dispositif de télécommande et doit être opéré avec la télécommande incluse.

RÉSOLUTION DES PROBLÈMES

La barre de son ne passe pas sous tension

• L'alimentation est-elle branchée dans une prise sous tension « alimentée »?
• L'interrupteur arrière de l'alimentation principale « Power » de la barre de son est-il sur la position ON (marche)?

Aucun son ne sort de la barre de son

• Est-elle branchée dans une prise sous tension « alimentée » et l'interrupteur arrière de l'alimentation principale « Power » est-il sur la position ON (marche)?
• Tous les branchements du téléviseur/décodeur satellite ou de câblodistribution sont-ils insérés à fond?
• Le téléviseur/décodeur satellite ou de câblodistribution est-il en marche et le volume est-il réglé à un niveau audible?
• Le volume de la barre de son est-il réglé à un niveau audible?
• Le mode VEILLE de la barre de son est-il désactivé? (voyant DEL vert ou orange continu)
• La barre de son est-elle sur l'entrée source correcte?

Aucun son ne sort du caisson de graves

• Est-il branché dans une prise sous tension « alimentée » et l'interrupteur arrière de l'alimentation principale « Power » est-il sur la position ON (marche)?
• Le volume du son est-il réglé à un niveau audible à l'arrière du caisson de graves?
• Le caisson de graves est-il « couplé » à la barre de son?

Le caisson de graves ne « s'associe » pas automatiquement par le réseau sans fil à la barre de son

(Le voyant d'état du caisson de graves est éclairé en rouge continu)

• Rapprochez le caisson de graves de la barre de son
- Si d'autres dispositifs sans fil à proximité (p.ex., moniteurs de surveillance de bébé, téléphones sans fil, Wi-Fi, etc.) ont une sélection de plusieurs canaux, changez leur canal
- Arrêtez la barre de son et le caisson de graves, puis remettez-les en marche pour initialiser une nouvelle séquence de couplage
- Si, la procédure ci-dessus ne permet pas de coupler le caisson de graves et la barre de son, vous pouvez procéder au couplage manuellement :

Couplage manuel du caisson de graves et de la barre de son :

- Assurez-vous que la barre de son et le caisson de graves sont sous tension.

- Appuyez sur l'un des boutons du panneau avant de la BARRE DE SON pour que le voyant DEL s'allume en vert ou orange (mais non en ROUGE, couleur qui signifie que l'appareil est en mode veille).

- À l'arrière de la barre de son, sur le panneau inférieur de la barre, en regard de l'entrée audio analogique LEFT/RIGHT, se trouve un tout petit « trou d'épingle » permettant d'effectuer cette réinitialisation. Utilisez un trombone ou quelque chose de similaire et insérez-le dans le trou pour enfoncer le bouton interne, maintenez ce bouton enfoncé pendant au moins 5 (cinq) secondes.

- Passez immédiatement au caisson de graves et insérez le trombone dans le petit trou sur le panneau amp dans le coin supérieur droit dont l'usage est réservé au personnel d'usine (libellé « FACTORY USE ONLY »). Appuyez sur ce bouton pendant au moins 5 (cinq) secondes. La DEL sur le caisson de graves s'éclaire alors en bleu continu, indiquant la réussite du couplage.

Le téléviseur/le décodeur satellite ou de câblodistribution ne se programme pas

• Suivez strictement toutes les instructions de programmation
• Programmez la télécommande d'origine du téléviseur à la barre de son, puis essayez d'utiliser votre télécommande universelle sans la programmer.
• Il peut s'avérer nécessaire de répéter la programmation d'une fonction dans certains cas
• Il est possible que, dans certains cas, la barre de son ne puisse pas apprendre tous les codes de télécommande

Pour toute question, communiquez avec Energy Customer Service :

Aux États-Unis : 1-866-441-8208

ENTRETIEN ET NETTOYAGE

Le seul entretien requis est l'époussetage ou l'essuyage occasionnel de l'ébénisterie à l'aide d'un tissu doux. N'utilisez jamais d'eau, de produits de nettoyage abrasifs, à base de solvant ni de détergents. Ne pulvérisez jamais de produit de nettoyage ou de finition

sur les haut-parleurs (graves, médium-graves ou aigus) ni sur les commandes ou les points de branchements. Le nettoyage de la toile de la grille peut être effectué à l'aide d'un aspirateur muni d'une brosse souple. Retirez les grilles avant d'utiliser un aspirateur sur les haut-parleurs.

Klipsch est une marque déposée de Klipsch Group Inc.

DOLBY DIGITAL

Fabrication sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques de commerce déposées de Dolby Laboratories.
