BEDIENUNGSANLEITUNG HD Theater SB 3 KLIPSCH

Vielen Dank, dass Sie das Klipsch HD Theater SB 3 gekauft haben. Ihr neues Klipsch HD Theater SB 3 ist ein kompaktes, leicht anschließbares System mit einem eleganten Design, das den Klang von Fernsehsendungen, Filmen und persönlichen Audiodateien verbessert. Im Gegensatz zu den Designs vieler Konkurrenten hat das Klipsch HD Theater SB 3 eine Zweiwege-Lautsprecherkonfiguration mit einem separaten Hochtöner und Mittelbass-Treiber für die linken und rechten Kanäle. Dies wird mit der exklusiven Convergent Source Module-Technologie kombiniert, um das beste Klangdetail und die klarste Stimmwiedergabe in seiner Preisklasse zu bieten. Ein drahtloser Subwoofer, der sein Signal vom Soundbar erhält, bietet realistischen Bass und dadurch ein volles Klangerlebnis in einer kompakten, unauffälligen Bauweise. Das Klipsch HD Theater SB 3 ist ein 2,4-GHz-Produkt, das ein Signal vom Soundbar zum Subwoofer in einem Radius von bis zu 15 m übertragen kann.

PACKLISTE

1. SOUNDBAR
2. DRAHTLOSER SUBWOOFER
3. NETZTEIL UND -KABEL DES SOUNDBAR
4. SUBWOOFER-NETZKABEL
5. ZWEI GUMMIFÜSSCHEN
6. EINE FERNBEDIENUNG
7. SCHNELLINSTALLATIONSANLEITUNG
8. SCHABLONE ZUR WANDBEFESTIGUNG DES SOUNDBAR
9. DIESES BENUTZERHANDBUCH
10. EIN 1,5 M LANGES OPTISCHES DIGITALKABEL
11. EIN RCA-DOPPELKABEL

SOUNDBAR-VORDERSEITE

SOUNDBAR-STATUSLEUCHTE

ROT: Im STANDBY-Modus (Ruhemodus)

GRÜN: Bei Signaleingang über optisches Digitalkabel

ORANGE: Bei Eingang eines analogen Stereosignals

ORANGE (blinkend): Cinch-Eingang stumm

GRÜN (blinkend): Digitaler Eingang stumm

ROT (blinkend): Fehler beim Erkennen eines Befehls der Fernbedienung

GRÜN ODER ORANGE LEUCHETET EINMAL

AUF: Es wurde ein Signal der Fernbedienung empfangen

WEISS (rechte Statusleuchte): Im 3D-Surroundmodus

ROT und GRÜN (alternierend):

Fernprogrammierung aktiviert

BLAU (Rechts Statusleuchte):

3,5-mm-Analogeingang ein

SOUNDBAR, RECHTE SEITE

3,5-mm-Analogeingang

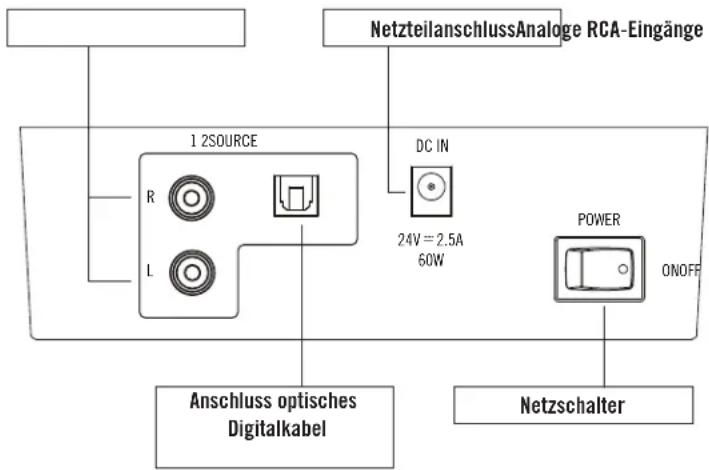

SOUNDBAR-RÜCKSEITE

NetzteilanschlussAnaloge RCA-Eingänge 12SOURCE DC IN 24V = 2.5A 60W POWER ONOFF Anschluss optisches Digitalkabel Netzschalter

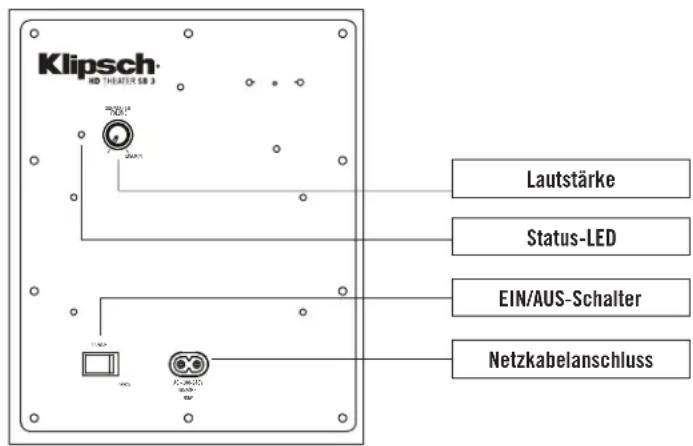

SUBWOOFER-RÜCKSEITE

Klipsch HD THEATER 68.3 Lautstärke Status-LED EIN/AUS-Schalter Netzkabelanschluss

SUBWOOFER-STATUSLEUCHTE

BLAU (dauerhaft): Empfang eines drahtlosen Signals vom Soundbar ROT (dauerhaft): Sucht nach dem drahtlosen Signal vom Soundbar

PLATZIERUNG/INSTALLATION

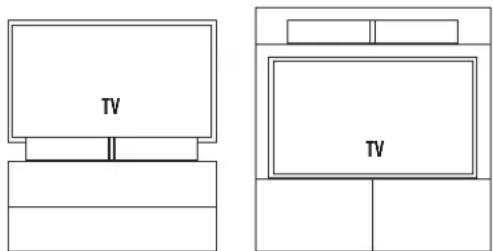

1. Platzierung/Wandmontage des Soundbar: Das Soundbar muss auf einer ebenen Oberfläche direkt vor Ihrem Fernseher (mit den mitgelieferten beiden Füßchen) oder auf einem Regal direkt über oder unter dem Fernseher (ebenfalls mit den Füßchen) aufgestellt werden. Es kann auch mit Hilfe der Befestigungslöcher an der Rückseite des Soundbar und einem ebenfalls wandbefestigten Fernsehgerät an der Wand angebracht werden. Bei der Wandbefestigung muss das mitgelieferte Kabel (oder ein anderes) erst am Fernseher angeschlossen werden. Dann wird das Soundbar unter Verwendung der beiliegenden Wandbefestigungsschablone an der Wand angebracht. Wenn die beiden Befestigungslöcher sich über Ständerprofilen befinden, schrauben Sie zwei Holzschrauben ein, an denen Sie das Soundbar aufhängen. Wenn sich hinter den Löchern keine Ständerprofile befinden, müssen Sie zum Aufhängen des Soundbar Dübel mit einer Traglast von mindestens 3,5 kg verwenden. Schließen Sie das vom Fernseher kommende Kabel an (siehe Abschnitt „Anschlüsse“) und hängen Sie das Soundbar an der Wand auf.

TV TV

1. Platzierung des Subwoofers: Der Subwoofer muss auf dem Boden aufgestellt werden, und zwar im gleichen Raum und maximal 15 m vom Soundbar entfernt und in Nähe einer Steckdose. Für maximale Bassleistung sollten Sie den Subwoofer in einer Ecke an der gleichen Wand wie den Fernseher und das Soundbar platzieren. Nachdem das Soundbar mit dem Fernseher und einer Steckdose verbunden ist, stecken Sie das Netzkabel des Subwoofers in eine Steckdose.

1. Anschluss des Soundbar an den Fernseher: Die Soundbar-Komponente des Klipsch HD Theater SB 3-Systems muss an den Fernseher, die Kabelbox oder den Satellitenempfänger angeschlossen werde. Wenn Sie andere Geräte an den Fernseher angeschlossen haben, wie einen DVD- oder BluRay-Player, eine Spielkonsole etc., schließen Sie das Soundbar so an den Fernseher an, dass Sie alle diese Geräte und den Fernseher über das Soundbar hören können. Wenn keine anderen Geräte außer der Kabel- oder Satelliten-Box an den Fernseher angeschlossen sind und Sie alle Programme über diese Box empfangen, können Sie das Soundbar entweder an diese Box oder an das Fernsehgerät anschließen. Es gibt drei verschiedene Methoden, um das Soundbar an den Fernseher bzw. die Satelliten- oder Kabel-Box anzuschließen.

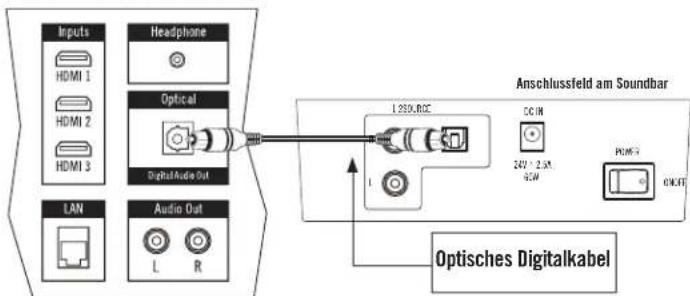

A. Optisches Digitalkabel

Die meisten HD-Fernseher, Satelliten- und Kabel-Boxen haben einen OPTISCHEN DIGITALAUDIOAUSGANG. Stecken Sie einfach ein Ende des optischen Kabels in den entsprechenden Ausgang am Fernseher, der Satelliten- oder Kabel-Box und das andere in den OPTISCHEN DIGITALEINGANG auf der Rückseite des Soundbar.

Anschlussfeld am Fernseher

B. RCA-Kabel

Wenn Sie keinen optischen Digitalausgang besitzen, können Sie mit Hilfe eines beidseitig mit Steckern versehenes Cinchkabels die analogen Audioausgänge (R/L) an Ihrem Gerät an die analogen Audioeingänge (R/L) am Soundbar verbinden.

C. 3,5-mm-Ausgang (Kopfhörerbuchse)

Eine andere Option wäre, einen Kopfhörerausgang an Ihrem Gerät mit den analogen linken und rechten Soundbar-Eingängen zu verbinden (Kabel nicht im Lieferumfang enthalten), oder einen Kopfhörerausgang an Ihrem Gerät mit dem 3,5-mm-Eingang an der rechten Seite des Soundbar zu verbinden.

Anschlussfeld am Soundbar Netzteil und Netzkabel

Sobald Sie einen der oben beschriebenen Audioanschlüsse vorgenommen haben, schließen Sie das mitgelieferte Soundbar-Netzteil an den Eingang „DC Input“ auf der Rückseite des Soundbar an, stecken das andere Ende des Netzkabels in eine Steckdose und drücken den Netzschalter an der Rückseite des Soundbar. Wählen Sie den Eingang, den Sie für den Anschluss an den Fernseher verwendet haben, indem Sie die Eingangstaste am Soundbar drücken.

1. Anschluss des Subwoofers an das Soundbar: Sobald Sie den Subwoofer im Raum aufgestellt haben, stecken Sie ein Ende des mitgelieferten Subwoofer-Netzkabels in die Buche „AC In“ am Subwoofer und das andere in eine stromführende Steckdose. Drücken Sie die Netztaste an der Rückseite des Subwoofers. Stellen Sie am Soundbar sicher, dass die linke Statusleuchte dauerhaft entweder grün oder orangefarbig leuchtet (wenn sie rot ist, müssen Sie die Taste QUELLE einmal drücken). Die rote Leuchte an der Rückseite des Subwoofers leuchtet weiterhin auf, bis ein drahtloses Signal vom Soundbar entdeckt wird. Sobald dieses Signal entdeckt wird (nach ca. 15 Sekunden), wechselt die LED von dauerhaft rot zu dauerhaft blau und zeigt damit an, dass der Subwoofer jetzt mit dem Soundbar verbunden ist.

Hinteres Anschlussfeld am Subwoofer Klipsch Status-LED Netzkabel

PROGRAMMIEREN IHRER TV-FERNBEDIENUNG, UM DAS SOUNDBAR ZU KONTROLLIEREN

Die folgenden drei Schritte sollten verwendet werden, um jede Funktion Ihres Fernsehers oder Kabel-Box Tasten der Fernbedienung (SOURCE, MUTE, Lauter, & LEISER) programmiert werden. WENN der Soundbar im Bereitschaftsmodus (durchgezogene rote Status-LED), drücken Sie die Taste auf der Soundbar, bis die Status-LED leuchtet grün.

1. Stellen Sie das Gerät in den Lernmodus: Mit dem Status-LED zeigt grün, drücken und halten Sie sowohl die und Tasten auf der Vorderseite der Soundbar zur gleichen Zeit (ca. 3 Sekunden), bis die Status-LED blinkt roten und grünen

2. Wählen Sie die Funktion zu lernen: Drücken Sie die Taste einmal an der Soundbar (die Status-LED leuchtet durchgehend orange). (Ersetzen Sie die SOURCE, VOLUME UP & LEISER an Stelle von beim Programmieren der anderen Tasten während dieses Schritts)

3. Lesen Sie die Funktion: Halten Sie Ihre Fernbedienung innerhalb von einem Fuß und zeigte auf der Vorderseite der Soundbar. Langsam drücken Sie die Taste auf Ihrer Fernbedienung viermal. An den ersten drei Pressen, wird die Statusanzeige flackern bei jedem Drücken ORANGE. Wenn das Gerät die Funktion erfolgreich gelernt, auf dem vierten Druck auf die Taste, wird das Licht grün blinken mehrmals und dann grün leuchten. (Vergessen Sie die SOURCE, VOLUME UP & DOWN-VOLUME verwenden an Stelle von beim Programmieren der anderen Tasten während dieses Schritts)

Um die restlichen Funktionen zu programmieren, wiederholen Sie einfach alle Schritte, wobei Sie mit der neuen Funktion und Taste drückt (SOURCE, VOLUME UP und VOLUME DOWN) über die Schritte zwei und drei.

WICHTIGER HINWEIS:

An der Vorderseite des Soundbar befindet sich keine Ein/Aus-Taste (an der Rückseite gibt es einen Netzschalter). Sie müssen das Soundbar (bzw. den Subwoofer) nicht ausschalten, wenn Sie mit dem Fernsehen fertig sind. Wenn Sie fertig sind, schalten Sie den Fernseher aus (bzw. die Satelliten- oder Kabel-Box, falls das Soundbar damit verbunden ist). Das Soundbar (und der Subwoofer) geht automatisch in den Standby-Modus (Ruhemodus) über, wenn ungefähr 10 Minuten lang kein Signal vom Fernseher bzw. der Satelliten- oder Kabel-Box kommt. Wenn die linke Status-LED dauerhaft rot an der Vorderseite des Soundbar bzw. der Rückseite des Subwoofers leuchtet, zeigt dies, dass der Standby-Modus aktiv ist. Wenn Ihr Fernseher bzw. die Satelliten- oder Kabel-Box wieder eingeschaltet wird und ein Signal empfangen wird, verlässt das Soundbar (und der Subwoofer) den Standby-Modus und schaltet sich wieder ein.

BETRIEB DES KLIPSCH HD THEATER SB 3

Sobald Ihr Soundbar angeschlossen und in Betrieb ist, können Sie durch einige einfache Schritte die Leistung Ihres Systems optimieren. Zuerst sollten Sie die Lautsprecher des Fernsehgeräts ausschalten und das Soundbar zur neuen Klangquelle machen. Manche Fernseher schalten automatisch die Lautsprecher aus, wenn Sie das Soundbar anschließen, während Sie bei anderen die Lautsprecher manuell deaktivieren müssen. Die Dokumentation Ihres Fernsehgeräts zeigt Ihnen, wie Sie dessen Lautsprecher deaktivieren. Wenn Sie die Lautsprecher des Fernsehers nicht ausschalten können, verbessert das Soundbar dennoch den Klang des Fernsehers deutlich, und Sie können den TV-Sound einfach an den des Soundbar anpassen. Hierzu programmieren Sie zuerst die Fernbedienung zur Bedienung des Soundbar und senken dann mit Hilfe der Regler am Fernseher selbst dessen Lautstärke ganz nach unten. Drücken Sie dann die Taste LAUTER am Soundbar, bis Sie einen angenehmen Lautstärkepegel am Soundbar eingestellt haben. Zuletzt müssen Sie sicherstellen, dass der Klipsch HD Theater SB 3-Subwoofer klanglich an das Soundbar angepasst ist. Stellen Sie hierzu den Subwoofer-Lautstärkeregler an der Rückseite des Subwoofers ungefähr auf die Mitte und machen Sie ihn dann lauter oder leiser.

3D-SURROUND

Das Klipsch HD Theater SB 3 besitzt einen 3D-Surround-Modus, der einen besseren Raumklang bietet und den Effekt simuliert, wie in einem Kino von mehreren Lautsprechern umgeben zu sein. Für den Effekt dieser Funktion sind weder eine bestimmte Lautsprecherplatzierung, spezielle Ansprüche an den Raum oder ein spezifisches Programmmaterial erforderlich. Drücken Sie einfach die 3D-Taste auf der Fernbedienung, und an der Soundbar leuchtet ein weißes Licht auf, um anzuzeigen, dass die Funktion aktiv ist. Um die Funktion zu deaktivieren, drücken Sie die 3D-Taste erneut, und die weiße LED erlischt. Dieser Effekt ist von mehreren Hörpositionen in Ihrem Raum aus hörbar. Die vier Kontrolltasten können mit der integrierten Lernfunktion in andere Fernbedienungen programmiert werden, aber die Ein/Aus-Taste für den 3D-Surround-Modus kann nur von der mitgelieferten Fernbedienung kontrolliert werden und von keiner anderen Fernbedienung erlernt werden.

PROBLEMLÖSUNGEN

Soundbar schaltet sich nicht ein

• Ist das Netzteil mit einer stromführenden Steckdose verbunden?
• Ist der Netzschalter an der Rückseite des Soundbar eingeschaltet?

Kein Sound aus dem Soundbar

• Ist es an eine stromführende Steckdose angeschlossen, und ist der Netzschalter an der Rückseite des Soundbar eingeschaltet?
• Sind alle Verbindungen vom Fernseher bzw. der Kabel- oder Satelliten-Box fest eingesteckt?
• Ist der Fernseher bzw. die Kabel- oder Satelliten-Box eingeschaltet, und ist die Lautstärke hoch genug eingestellt?
• Ist die Lautstärke des Soundbar hoch genug eingestellt?
• Ist der Standby-Modus des Soundbar deaktiviert? (LED dauerhaft grün oder orangefarbig)
• Ist das Soundbar mit der richtigen Quelle verbunden?

Kein Sound aus dem Subwoofer

• Ist er an eine stromführende Steckdose angeschlossen, und ist der Netzschalter an der Rückseite eingeschaltet?
• Ist der Lautstärkeregler an der Rückseite des Subwoofers hoch genug eingestellt?
• Hat der Subwoofer eine Verbindung zum Soundbar hergestellt?

Der Subwoofer stellt keine Drahtlosverbindung zur Soundbar her

(Subwoofer-Statusanzeige ist dauerhaft rot)

• Platzieren Sie den Subwoofer näher an der Soundbar
• Wenn andere in der Nähe befindlichen Drahtlosgeräte (z. B. Babyfone, schnur lose Telefone, Wi-Fi-Geräte usw.) über eine Kanalauswahl verfügen, wechseln Sie den Kanal
• Schalten Sie die Soundbar und den Subwoofer aus und wieder ein, um eine neue Verbindungssequenz zu starten

• Wenn die oben beschriebene Methode das Pairing des Subwoofers mit der Soundbar nicht ermöglicht, kann dies manuell durchgeführt werden:
  Manuelles Pairing des Subwoofers mit der Soundbar:

• Vergewissern Sie sich, dass sowohl die Soundbar als auch der Subwoofer eingeschaltet sind.

• Drücken Sie eine der Tasten an der Vorderseite der SOUNDBAR, so dass die LED entweder grün oder orange leuchtet (nicht ROT, was auf den Standby-Modus verweist).
• Unten an der Rückseite der Soundbar, neben dem analogen Audioeingang (LINKS/ RECHTS) befindet sich ein kleines Loch für das Rücksetzen. Führen Sie eine Büroklammer oder etwas Ähnliches in das Loch ein und drücken Sie die im Loch befindliche Taste mindestens 5 (fünf) Sekunden lang.
• Gehen Sie dann sofort zum Subwoofer und führen Sie die Büroklammer in das kleine Loch oben rechts am Verstärkerfeld ein (das mit „FACTORY USE ONLY“ beschriftet ist)

Fernbedienung für TV/Kabel-Box/Satelliten-Box lässt sich nicht programmieren

• Folgen Sie allen Programmieranweisungen genau.
- Programmieren Sie Ihre ursprüngliche TV-Fernbedienung für das Soundbar, versuchen Sie dann, Ihre Universal-Fernbedienung zu verwenden, ohne sie zu programmieren.
- In manchen Fällen müssen Sie eventuell die Programmierung einer Funktion wiederholen.
- Es kann vorkommen, dass das Soundbar nicht alle Fernbedienungscodes erlernen kann.

Sollten Sie Fragen haben, wenden Sie sich bitte an den Kundendienst von Energy:

In den Vereinigten Staaten: 1-866-441-8208

PFLEGE UND REINIGUNG

Sie müssen das Gehäuse nur gelegentlich mit einem feuchten Tuch abstauben oder abwischen. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sprühen Sie nie Politur oder Reinigungsmittel auf die Treibereinheiten (Tief-, Mittel- und Hochtöner) oder Regler bzw. Anschlüsse. Sie können den Lautsprechergrill mit dem weichen Bürstenaufsatz eines Staubsaugers reinigen. Nehmen Sie vor Verwendung eines Staubsaugers die Lautsprechergrills ab und saugen Sie die Treiber nicht ab.

Klipsch ist eine eingetragene Marke der Klipsch Group, Inc.

DOLBY DIGITAL

Unter Lizenz von Dolby Laboratories hergestellt. Dolby und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories.

OBRIGADO
