Caractéristiques techniques principales	Projecteur DLP avec technologie 3D, résolution 1920 x 1080 (Full HD)
Luminosité	1000 lumens
Contraste	50 000:1
Connectivité	2 x HDMI, 1 x VGA, 1 x Composite, 1 x RS-232C
Dimensions approximatives	430 mm x 150 mm x 430 mm
Poids	12 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Consommation électrique	280 W (en fonctionnement), 0.5 W (en veille)
Durée de vie de la lampe	4000 heures (mode normal), jusqu'à 6000 heures (mode éco)
Entretien et nettoyage	Nettoyage régulier du filtre à air recommandé, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres, réparabilité modérée
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, respecter les instructions de sécurité fournies
Informations générales utiles	Idéal pour les home cinémas, compatible avec les contenus 3D, nécessite un écran adapté pour une expérience optimale

FOIRE AUX QUESTIONS - DLA-HD950BE JVC

Comment puis-je régler la qualité d'image de mon projecteur JVC DLA-HD950BE ?

Vous pouvez ajuster la qualité d'image en accédant au menu de configuration, puis en sélectionnant les paramètres d'image. Vous pourrez modifier la luminosité, le contraste, la saturation et la netteté selon vos préférences.

Pourquoi mon projecteur ne s'allume-t-il pas ?

Vérifiez d'abord si le projecteur est correctement branché et si la prise de courant fonctionne. Assurez-vous également que l'ampoule n'est pas usée et qu'elle est installée correctement.

Comment puis-je connecter mon projecteur à un appareil externe ?

Utilisez un câble HDMI pour connecter votre appareil externe au port HDMI du projecteur. Assurez-vous de sélectionner la bonne source d'entrée sur le projecteur après la connexion.

Que faire si l'image projetée est floue ?

Assurez-vous que le projecteur est correctement mis au point en utilisant la molette de mise au point. Vérifiez également la distance entre le projecteur et l'écran, car cela peut affecter la clarté de l'image.

Comment puis-je mettre à jour le firmware de mon JVC DLA-HD950BE ?

Visitez le site web de JVC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour transférer le fichier sur une clé USB et l'installer sur votre projecteur.

Mon projecteur fait un bruit inhabituel, que dois-je faire ?

Un bruit inhabituel peut provenir du ventilateur ou de l'ampoule. Vérifiez si le projecteur est propre et si aucune obstruction ne bloque les ventilateurs. Si le bruit persiste, contactez le service client de JVC.

Comment puis-je nettoyer l'objectif de mon projecteur ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la lentille.

Le projecteur ne détecte pas le signal HDMI, que faire ?

Assurez-vous que le câble HDMI est correctement connecté et qu'il fonctionne. Essayez également de redémarrer le projecteur et l'appareil source. Si le problème persiste, testez un autre câble HDMI.

Comment régler la température de couleur de l'image ?

Accédez au menu des paramètres d'image et recherchez l'option de température de couleur. Vous pourrez choisir parmi plusieurs préréglages ou ajuster manuellement la température selon vos préférences.

MODE D'EMPLOI DLA-HD950BE JVC

Pourutilisationparleclient：

Entrer ci-dessous le N° de série qui est situé sous le boîtier. Garder cette information comme ↔reference pour le futuror.

N^ de modulo

DLA HD950
DLA-HD990

N° de série

N^o de série

Safety Precautions

IMPORTANT INFORMATION

Informations relatives à l'élimination des appareils et des piles usages, à l'intention des utilisateurs

Produits

Pile

[Union française seulement]

Si ces symboles figurent sur les produits, cela signifie qu'ils ne doivent pas etre jetsés comme déchets menagers. Si vous foulez jeter ce produit ou cette pile, veuillez considérer le systeme de collection de déchets ou les centres de recyclage appropriés.

Notification: La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

NEDERLANDS

Importantes Mesures De Sécurité

IMPORTANT INFORMATION

Ce produit comprend une lampe à décharge à haute intensité (HID) contenant du mercure. Éliminer ces déchets est sujet à la réglementation de votre communauté pour des raisons environnementales. Pour de plus amples informations concernant leur élimination ou leur recyclage, veuillez contacter vos autorités locales ou, pour les É-U, l'Electronic Industries Alliance: http://www.eiae.org.

AVERTISSEMENT:
POUR ÉVITER TOUT RISQUE D'INCENDIE OU
D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À
LA PLUIE OU À L'HUMIDITÉ.

AVERTISSEMENT: CET APPAREIL DOIT ETRE MIS A LA TERRE.

ATTENTION: Pour réduire les risques d'électrocution, ne retirez pas le couvercle de l'appareil. Rétérrez-vous à un technicien qualifié.

Ce projecteur est équipé d'une prise complonnant une fiche de terre afin de respecter les règles du FCC. Si vous étés dans l'impossibilité d'insérer la prise dans la prise murale, contactez votreElectricien.

INFORMATIONS DU FCC (seulement aux É-U)

AVERTISSEMENT :

Les transformations ou les modifications n'étant pas approuvées par JVC pourraient annuler le droit de l'utilisateur d'utiliser l'équipement.

NOTE :

Cet équipement a ete teste et a ete reconnu comme respectant les limites des appareils numériques de classe B, conformement à la partie 15 des règles du FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles. Cet équipement génére, utilise et peut émettre de l'énergie sous forme de fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, il pourrait cause des interférences nuisibles aux communications radio. Néanmois, il n'y a aucune garantie que l'interférence n'apparaitra pas dans une installation particulière. Si cet équipement cause en effet des interférences nuisibles à la réception radio ou TV, ce qui peut être vérifié en éteignant et rallumant l'équipement, l'utiliseur est encouraged à essayer de corriger l'interfERENCE avec l'une ou plusieurs des mesures suivantes:

Réorientez ou déplacez l'antenne de reception.
- Augmentez la distance entre l'équipement et le récepteur.
- Connectez l'équipment à une prise ou à un circuit électrique différent de celui sur lequel le récepteur est branché.
- Consultez votre revendeur ou un technician experimenté en radio / TV pour de l'aide.

INFORMATION CONCERNANT LES NUISANCES SONORES DES MACHINES (seulement en Allemagne)

Modifie l'ordonnance 3. GSGV concernant les nuisances sonores des machines du 18 janvier 1991 : Le niveau de pression sonore à la position de l'utilisateur est inférieur ou égal à 20 dB (A) conformément à l'ISO 7779.

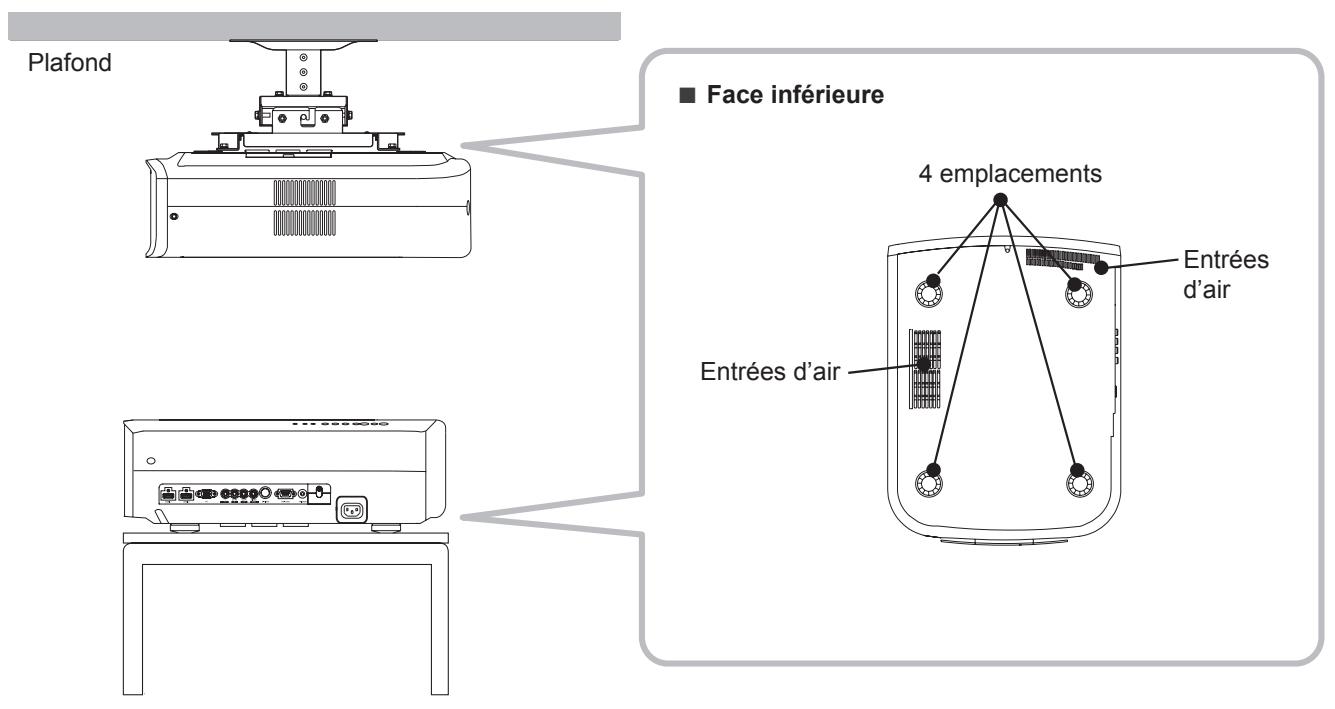

À propos du besoin de l'emplacement

N'installez pas le projecteur dans un endroit qui ne peut pas soutenir son poids en toute sécurité.

Si l'emplacement de l'installation n'est pas suffisamment solide, le projecteur risque de tomber ou de se renverser et de blesser quelqu'un.

IMPORTANT MESURES DE SECURITÉ

L'énergie électrique peut replir beaucoup de fonctions utiles. Cet apparéil a été conçu et fabriqué pour assurer votre propre sécurité. Mais UNE UTILISATION INCORRECTE PEUT ENTRAINER UN RISQUE POTENTIAL D'ÉLECTROCUTION OU D'INCENDIE. Afin de ne pas annuler les dispositifs de sécurité incorporens dans cet apparéil, observerz les règles fondamentales suivantes pour son installation, son utilisation et sa réparation. Veuillez tire attentivement ces Importantes mesures de sécurité avant d'utiliser l' apparéil.

• Toutes les instructions de sécurité et de fonctionnement doivent être lues avant l'utilisation de l'appareil.
• Les instructions de sécurité et de fonctionnement doivent être conservées à titre d'information.
• Tous les averissements sur l'appareil et dans le mode d'emploi doivent être compris et acceptés.
• Toutes les instructions de fonctionnement doivent être suivies.
• Mettre le projecteur pres d'une prise de courant, de façon à pouvoir le brancher et débrancher facilement.
• Débranchez cet appeareil de la prise murale avant de le nettoyer. Ne pas utiliser de netoyyant ou en aerosol. Utilisez un chiffon humide pour le nettoyage.
• N'utilisez pas d'accessoires non recommendés par le fabricant de l'appareil car ils pourraient être dangereux.
• N'utilisez pas ce produit prés de l'eau. Ne pas l'utiliser non plus après l'avoir déplaced d'uneasse température à unetempérature élévée. Cela produit une condensation d'humidité qui peut entraîner un incendie, uneelectrocution ou d'autres dangers.
• Ne placez pas cet apparéil sur un chariot, une table ou tout autre support instable. L' apparéil pourrait tomber, et ainsi blesser gravement un enfant ou un adulte, ainsi qu'être ui même sérieusement endommagé. L' apparéil doit être monté conformément aux instructions du fabricant et doit utiliser un

Quand vous utilisez l'appareil sur un chariot, faites attention aux arrêts brusques, aux forces excessives et aux surfaces accidentées qui pouraient causeur un renversement de l'appareil, risquant de l'endommager ou de blesser l'opérateur.

• Les fentes et les ouvertures du coffret sont nécessaires pour la ventilation. Elles assurent un fonctionnement sur de l'appareil et le protège d'une surchauffe. Ces ouvertures ne doivent pas être bloquées ou recouvertes. (Les ouvertures ne doivent jamais être bloquées en plaçant l'appareil sur un lit, un divan, un tapis ou une surface similaire. Il ne doit pas être encastré dans un emplacement comme une bibliothèque ou un bâti sauf si une ventilation correcte existe et si les instructions du fabricant ont été respectées.)

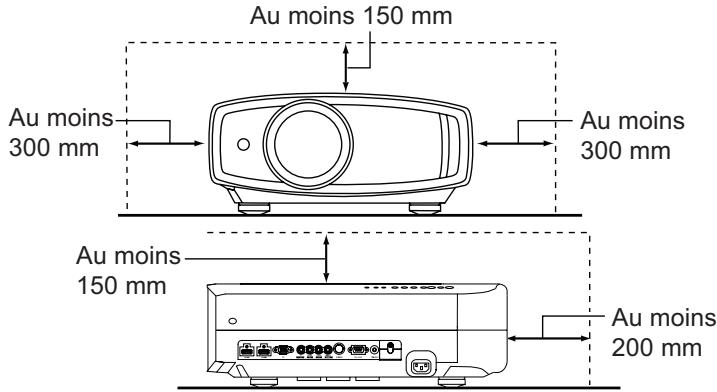

• Afin de permettre une meilleure dissipation de la chaleur, laissez un espace libre tout autour de cet apparéil, tel qu'illustré ci-dessous. Lorsque cet apparéil se trouve dans un espace dont les dimensions correspondant à celles indiquées ci-dessous, utilisez un climatiseur pour que la température soit la même à l'intérieur et à l'extérieur de cet espace. La surchauffe peut cause des dommages.

• Alimentation électrique indiquée sur l'étiquette. Si vous n'étés pas sûr du type d'alimentation électrique domestique, consultez un revendeur ou votre entreprise locale de distribution d'énergie.
• Cet apparéil est équiné d'une fiche à trois broches. Elle ne peut être branchée que dans une prise secteur avec mise à la terre. Si vous ne pouvez pas insérer la fiche dans la prise, contactez-vousElectricien afin qu'il installe une prise correcte. N'essayez pas de défaire le principe de sécurité de la fiche avec mise à la terre.
• Les cordons d'alimentation doient être positionnés de façon à ce qu'ils ne soient pas écrasés ou coincés par des objets placés sous ou contre eux. Faites particulièrement attention aux cordons au niveau des portes, des fiches et prises ainsi qu'au niveau de la sortie de l'appareil.
  Pour une meilleure protection pendant un orage ou quand il est laissé sans surveillance ou n'est pas utilisé pendant une longue période de temps, débranchez-le de la prise secteur murale et déconnectez le système de cables. Cela évitera qu'il soit endommagé du fait d'un éclair ou d'une surtension
• Ne surchargez pas les prises murales, les cordons prolongateurs ou les prises de courant sur les autres apparèils car cela pourrait entraîner un risaue d'incendie ou d'électrocution.
• Ne jamais insérer d'objet d'aucune sorte à l'intérieur de cet apparéil à travers les ouvertures car ils pouraient toucher des points de tension dangeureuse ou créé un court circuit qui pourrait entraîner un incendie ou une électrocution. Ne jamais verser de liquide d'aucune sorte sur l'appareil.
• N'essayez pas de réparer cet apparéil vous-même car l'ouvrir ou retirez les couvercles peut vous exposer à des tensions dangeureuses ou à autres dangers. Rêférez-vous à un personnel qualifié pour toute réparation.
• Débranchez l'appareil de la prise secteur murale et contactez un répartéur qualifié dans les conditions suivantes:

a) Quand le cordon ou la fiche d'alimentation secteur est endomagé.
b) Si un liquide à coulé ou si un objet est tombé l'intérieur de l'appareil.
c) Si l'appareil a ete exposé à la pluie ou à l'eau.
d) Si l'appareil ne fonctionne pas normalement en suivant les instructions de fonctionnement. Ajustez uniquement les commandes couvertes par le mode d'emploi, car un ajustement incorrect des commandes peut endommager l'appareil et demandera souvent beaucoup de temps à un technicien qualifié pour ramener l'appareil en état de fonctionnement normal.
e) Si le produit est tombé ou a été endommagé de n'importe qu'elle autre façon.
f) Quand l'appareil montre un changement évident dans ses performances, cela indique qu'il doit être réparé.

• Quand le remplacement des pieces est nécessaire, assurezvous que le réparateur a utilisé les pieces de rechange spécifiées par le fabricant ou possédant les mêmes caractéristiques que la piece originale. Un remplacement non autorisé peut entraîner in incendie, une électrocution ou autres dangers.
• Àprous que cet apparéil a subi une réparation ou un entretien, demandez au réparateur de réaliser les vérifications de sécurité pour déterminer si l' apparéil est en état de fonctionnement correct.
  L'appareil doit être placé à plus de trente centimétres de sources de chaleur, comme un radiateur, un accumulatingeur de chaleur, un fournau ou tout autre appareil (amplificateurs inclus) produit de la chaleur.
  Lors d'un raccordement avec un magnétoscope ou un lecteur de DVD, vous doivent cet apparéil hors tension pour éviter tout chocoléctique.
• Ne placez pas de produits combustibles derrière le ventilateur de refroidissement. Par exemple, du tissu, du papier, des allumettes, une bombe aérosol ou un briquet à gaz qui présente des dangers particuliers s'ils sont chauffés.
• Ne regardez pas dans l'objet de projection quand la lampe du projeteur est allumée. Une exposition des yeux à une forte lumière peut affaibrir votre vue.
• Ne regardez pas à l'intérieur de l'appareil au travers de évents (orifices de ventilation), etc. Ner regardez pas directement la lampe de projection en ouvrant le coffretpendant que celle-ci est allumée. La lampe de projection émet aussi des rayons ultraviolets et la lumière est si forté que votre vue pourrait être affaiblie.
• Ne pas laisser tomber, frapper ou autrement endommager la source de lumière (module lampe). La source de lumière peut se briser et entraîner des blessures. Ne jamais utiliser de lampe endommagée. Si la source de lumière est cassée, demandez à votre revendeur d'eeffectuer la réparation. Des fragments provenants d'une lampes brisée pourraient causeurs des blessures.
  La lampe utiliser dans ce projecteur est une lampe au mercure sous haute pression. Faire attention lorsque cette lampe doit être jetée. S'il y a quelles choses que vous ne comprendez pas, contactez votre revendeur.
• N'effectuez pas de "montage au plafond" du projecteur dans endroit soumis à beaucoup de vibrations. Les fixations pourraient se defaire du fait des vibrations causant ainsi la chute de l'appareil et une éventuelle blessure physique.
  Utilisez uniquement le cordon fourni concu pour cet appeareil afin d'eviter tout chic électrique.

*NE LAISSEZ PAS une personne non qualifiée installer l'appareil.

Demandez au revendeur d'installer l'appareil (par exemple, la fixation au plafond) car cela demande des connaissances et des techniques spéciales. Si l'installation est réalisée par une personne non qualifiée, cela pourrait entraîner des blessures personnelles ou une électrocution.

Importantes Mesures De Sécurité (Suite)

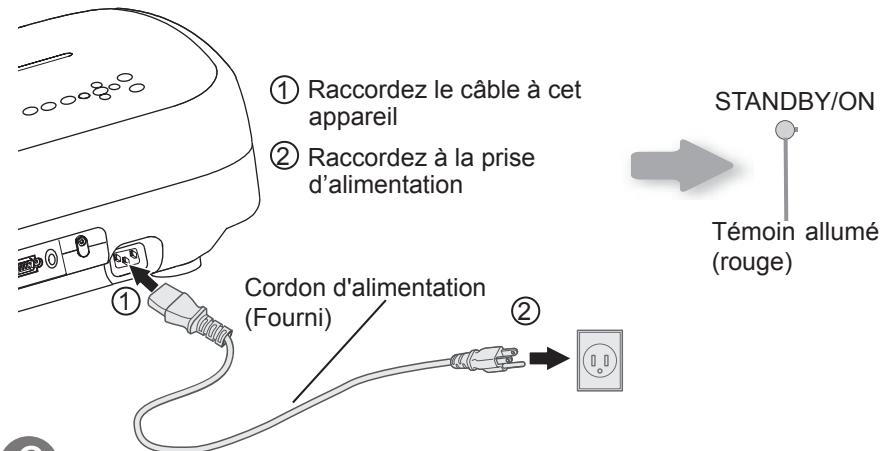

CONNEXION ELECTRIQUE

Aux É-U et au Canada seulement.

N'utilisez que le cordon d'alimentation suivant.

Cord. d'alimentation

La tension d'alimentation secteur de cet apparéil est de 110V - 240V CA. N'utilise que le cordon d'alimentation désigné par nos revendeurs pour la sécurité et la compatibilité electromagnétique (EMC).

Assurez- vous que le cordon d'alimentation utilisé pour le projecteur correspond bien au type de prise de votre pays. Consultez votre revendeur.

Cord. d'alimentation

Pour le Royaume-Uni

Pour les pays du continent français

AVERTISSEMENT:

Ne débranchez pas la fiche principale de cet apparéil.

Si la fiche existante ne convient pas aux prises de courant de votre maison ou si le cordon est trop court pour atteindre une prise de courant, procurez-vous un cordon prolongateur ou un adapteur de sécurité approvéd ou consultez votre revendeur.

Si la fiche secteur était coupée, jetez la prise immédiatement, pour éviter tout danger d'électrocution par une connexion accidentelle à l'alimentation secteur. Si la nouvelle fiche secteur doit être adapté, suivez les instructions données ci-dessous.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS A LA TERRE.

IMPORTANT (Europe seulment):

Les codes couleurs des fils du cordon d'alimentation de cet apparéil sont les suivants:

Vert et jaune

: Terre

Bleu

:Neutre

Marron

Sous tension

Comme ces couleurs ne correspondant peut être pas avec les couleurs identifient les bornes de votre fiche. Procedez comme suit:

Le fil coloré en vert et jaune doit être connecté à la borne marquee M par la lecture E ou le symbole de terre ou de couleur vert et jaune.

Le fil qui est coloré en bleu doit être connecté à la borne qui est marqué par la dette N ou de couleur noire.

Le fil qui est coloré en marron doit être connecté à la borne qui est marquee de la lettuce L ou de couleur rouge.

CONNEXION ELECTRIQUE (Royaume-Uni seulement)

Lors du remplacement du fusible, assurez-vous d'utiliser seulement un fusible de valeur correcte et de type apprové. Remettez en place le couvercle du fusible.

EN CAS DE Doute CONSULTEZ UN ELECTRICIEN QUALIFIE.

Ouvrez le compartment à fuseible avec la lame d'un tournevis et replacer le fuseible.

(*Voir l'illustration ci-dessous.)

Cher(e) client(e),

Cet apparéil est conforme aux directives et normes européennes en vigueur concernant la compatibilité electromagnétique et à la sécurité électrique.

Representant européen de la société Victor Company of Japan, Limited:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Allemagne

ENGLISH

Informations relatives à l'élimination des appareils et des piles usages, à l'intention des utilisateurs

Produits

Pile

[Union française seulement]

Si ces symboles figurent sur les produits, cela signifie qu'ils ne doivent pas etre jetsés comme déchets menagers. Si vous poulez jeter ce produit ou cette pile, veuillez considérer le système de collection de déchets ou les centres de recyclage appropriés.

Notification: La marque Pb en dessous du symbole des piles indique que cette pile content du plomb.

NEDERLANDS

THX Ltd. est une société fondée par le cineaste George Lucas visant à améliorer l'expérience de cinéma et de divertissement à domicile grâce à des normes d'ingénierie rigoureuses et à des technologies de pointe. THX a misé sur plus de 25 ans d'expertise en cinematographie, en conception cinematographique et en postproduction afin de réaliser, en partenariat avec JVC, un projecteur de cinema maison meilleur de sa catégorie.

Centree exclusivement sur la qualite de l'image et la performance de traitement du signal, la certification THX garantit que ce projecteur JVC est capable de presenter un large eventail de contenus video avec un maximum de résolutions offrant la couleur et les niveaux de luminance exacts. En outre, THX a cree une batterie de tests de traitement du signal qui met a I'epreuve le changement d'échelle, la conversion de mouvement et les capacités de désentreplacement. Ce type d'analyse approfondie prédit la façon dont le projecteur presenta un contenu varié en haute définition et en définition standard.

Le projecteur JVC propose également le mode cinema THX, un réglage video prédéfini pour regarder des films sur DVD, Blu-ray HD ou la télévision. Cette fonctionnalité de lecture est conçue pour recréer l'expérience cinema à la maison en réglant le facteur de contraste, la luminance, la température de couleur et d'autres paramètres pour égaler ceux qui ont été utilisés par les cineastes en postproduction. Le mode cinema THX assure également la brillance optimale du projecteur pour les grands écrons.

Pour des informations détaillées au sujet d'ISF, veuillez vous reférer au site Web http://www.imagingscience.com/

Contenu

Pour commencer

Importantes Mesures De Sécurité...... 2

Certification THX 9

Informations sur isf 9

Contenu 10

Comment dire ce manuel/Accessoires/ Accessories facultatifs 11

À propos de ce manuel 11

Vérifier les accessoires 11

Accessoires facultatifs 11

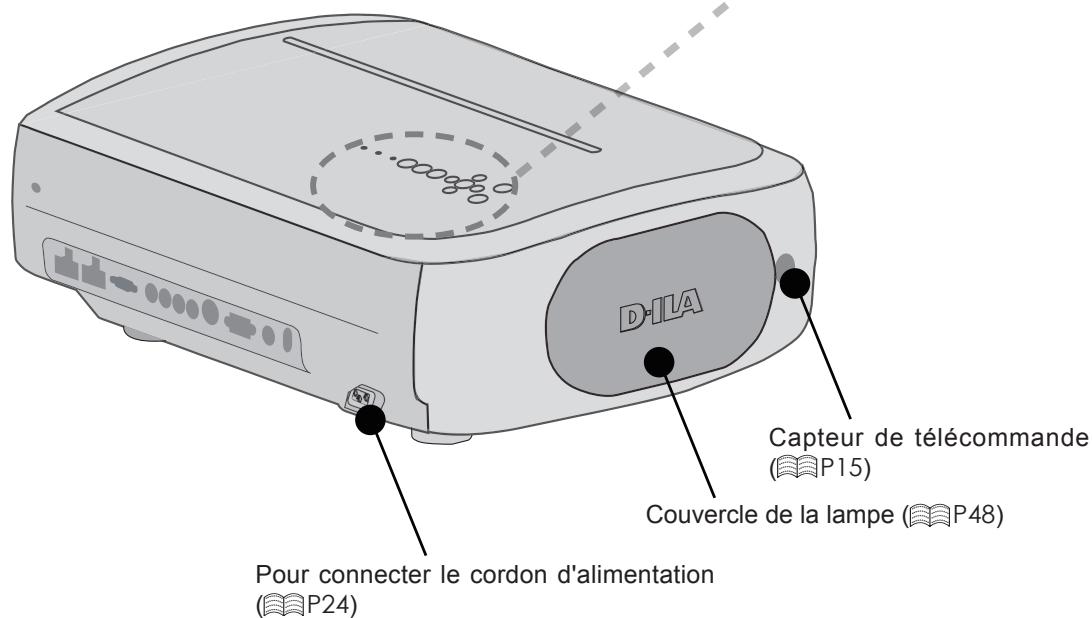

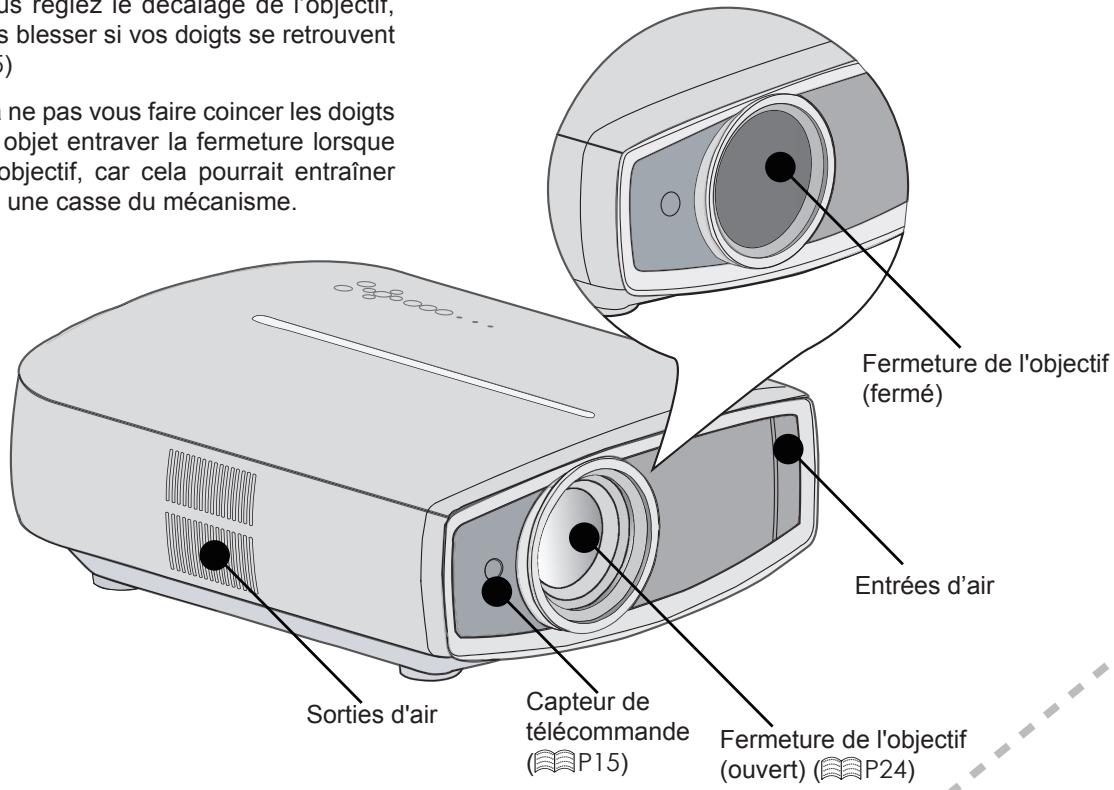

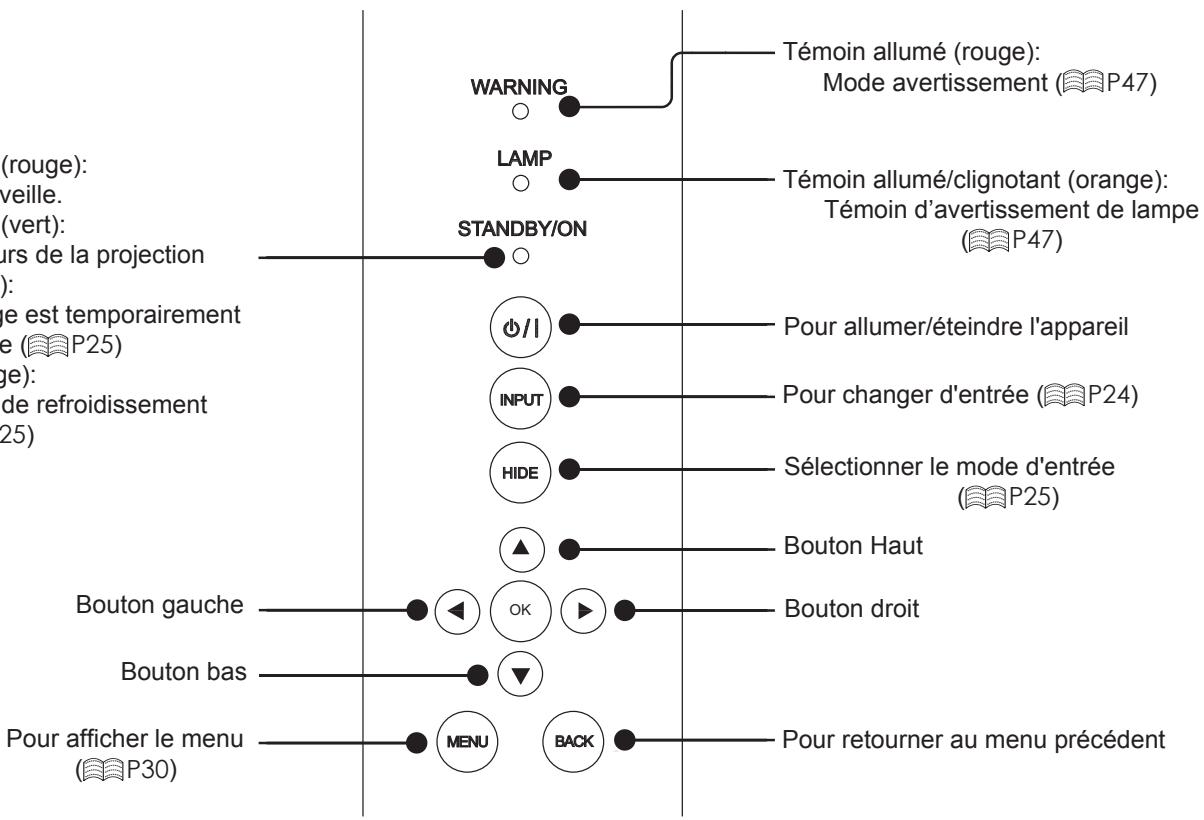

Commandes et fonctionnalités 12

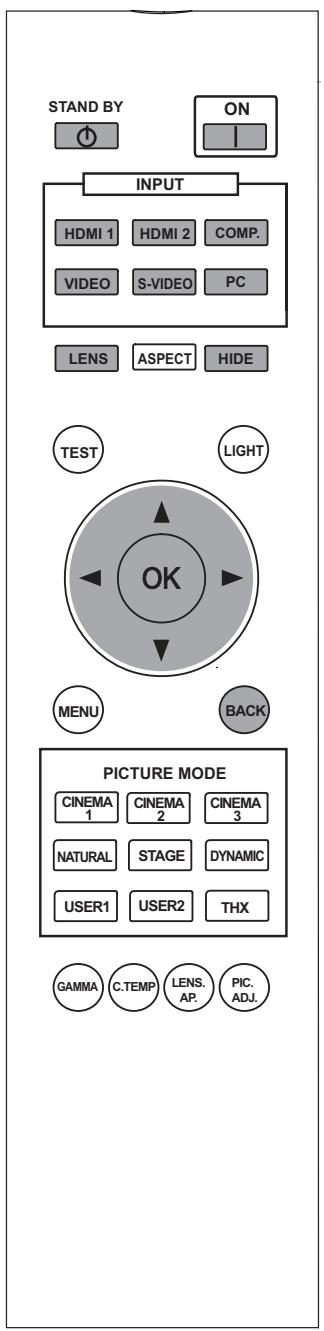

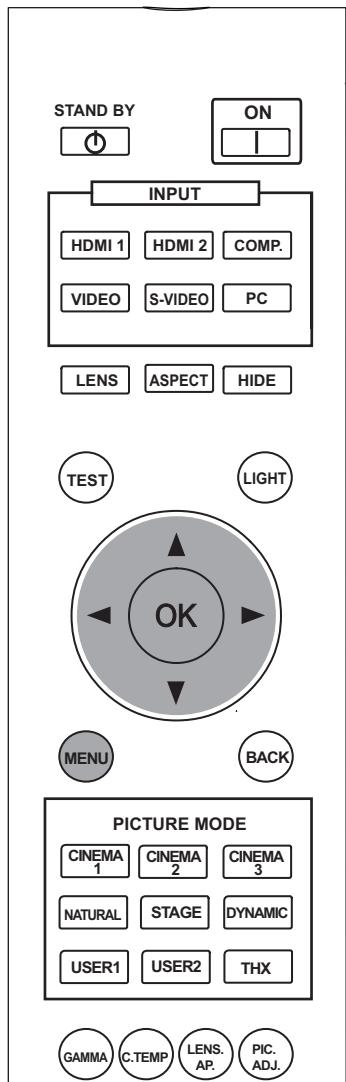

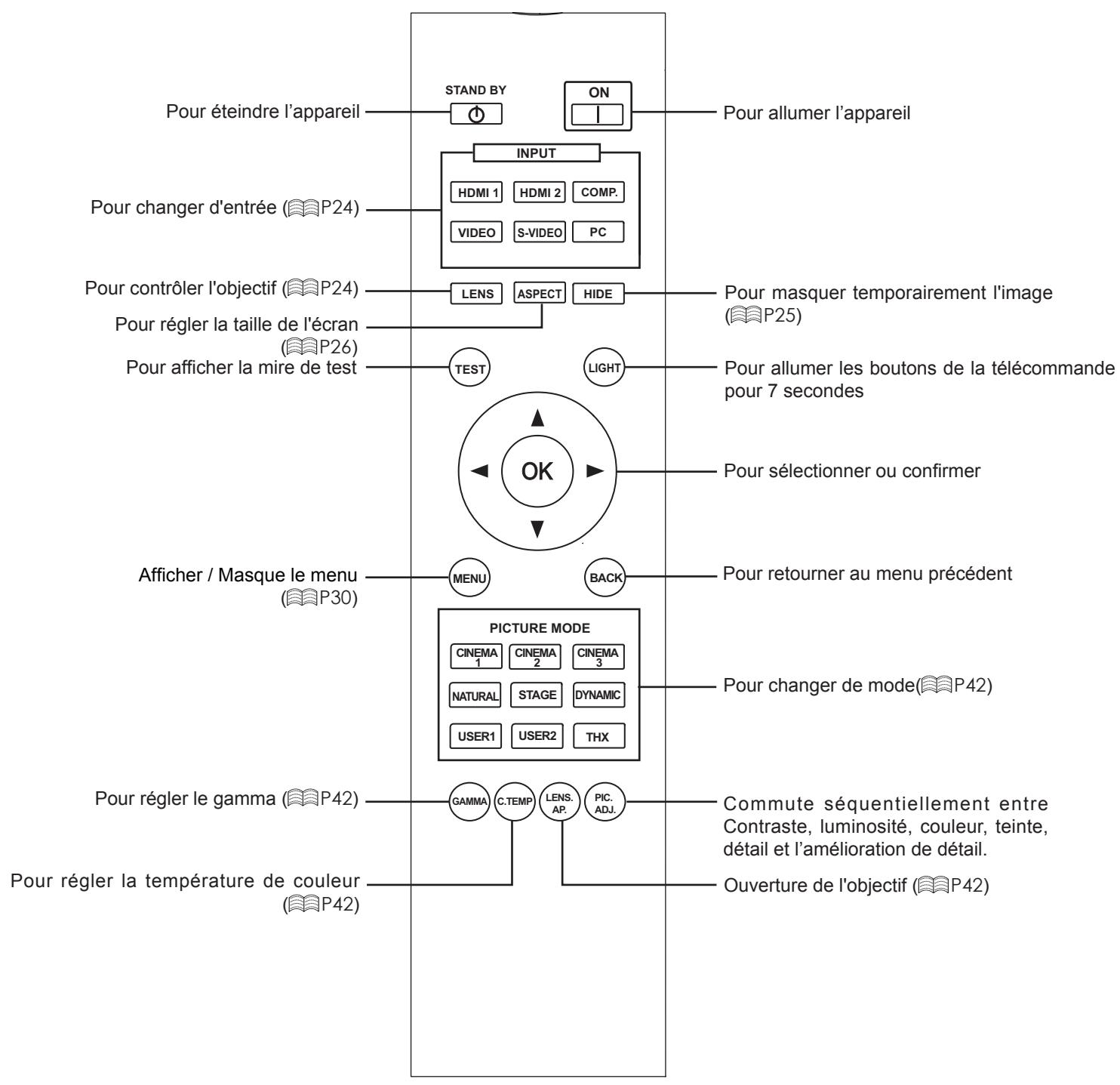

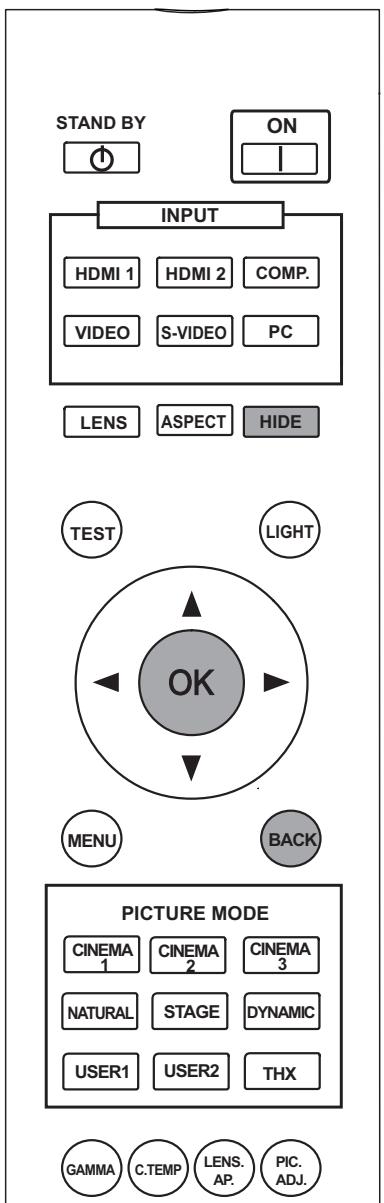

Comment utiliser la télécommande … 13

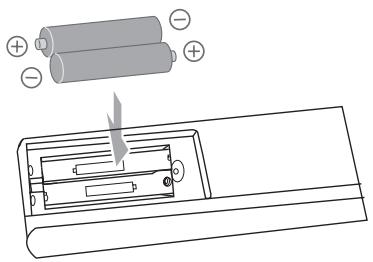

Mise en place des batteries 15

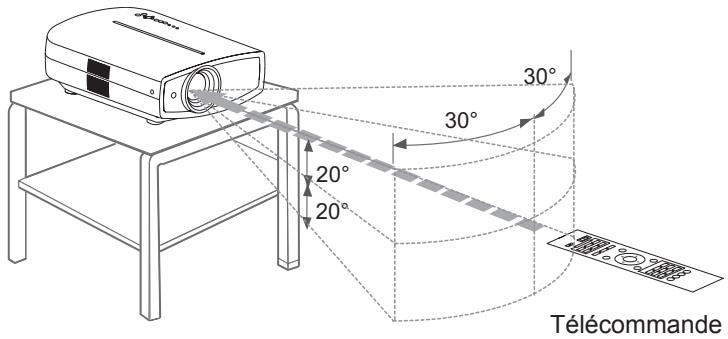

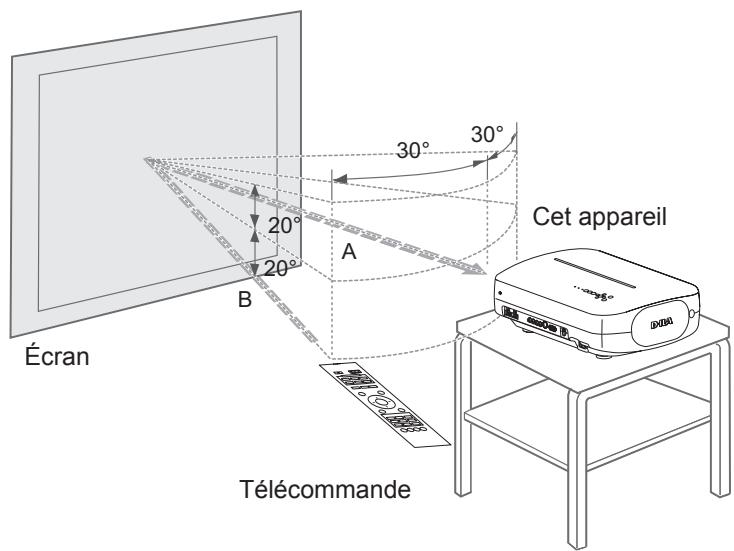

Portée efficace de la télécommande ...15

Preparation

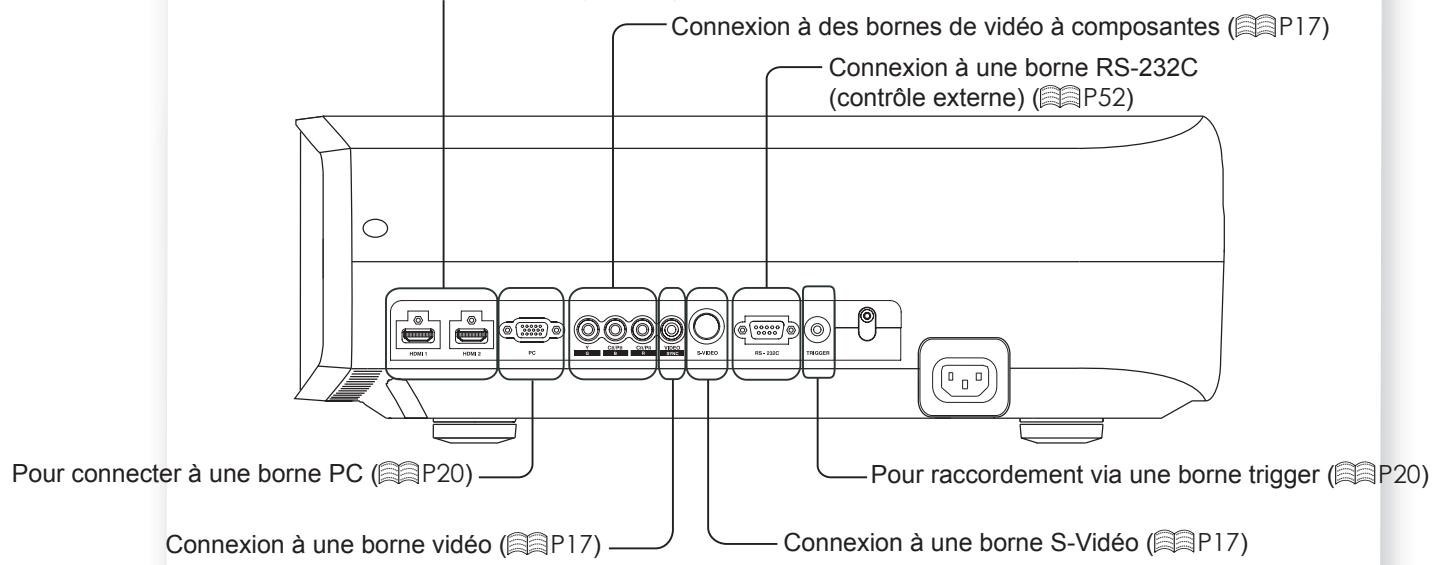

Selectionner les péripériques à raccarder 16

Raccordement 17

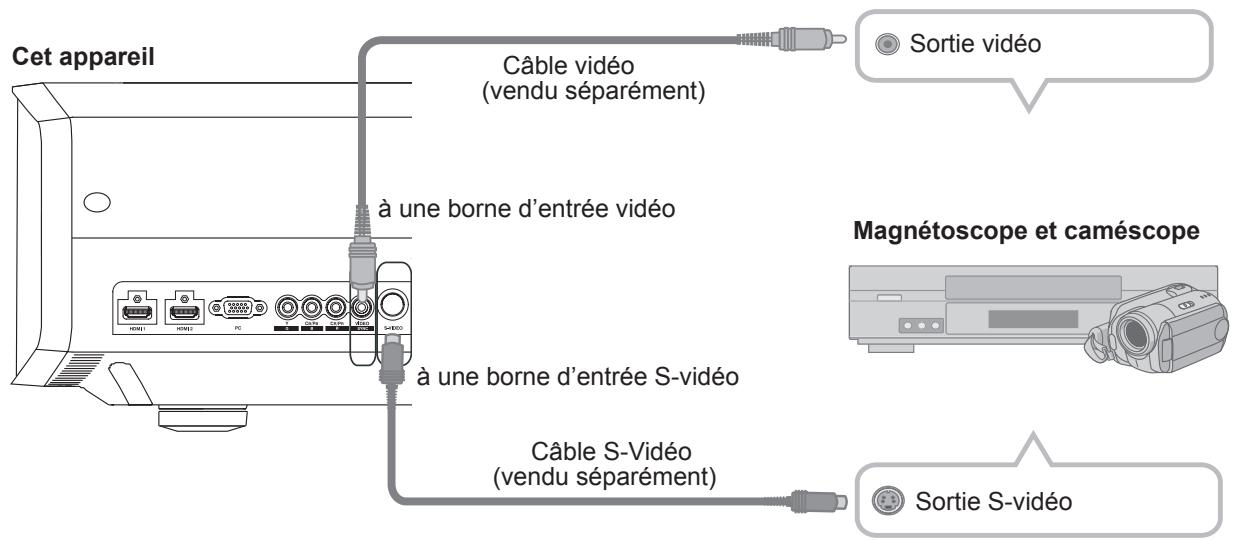

Raccordement via un cable video et un cable S-video 17

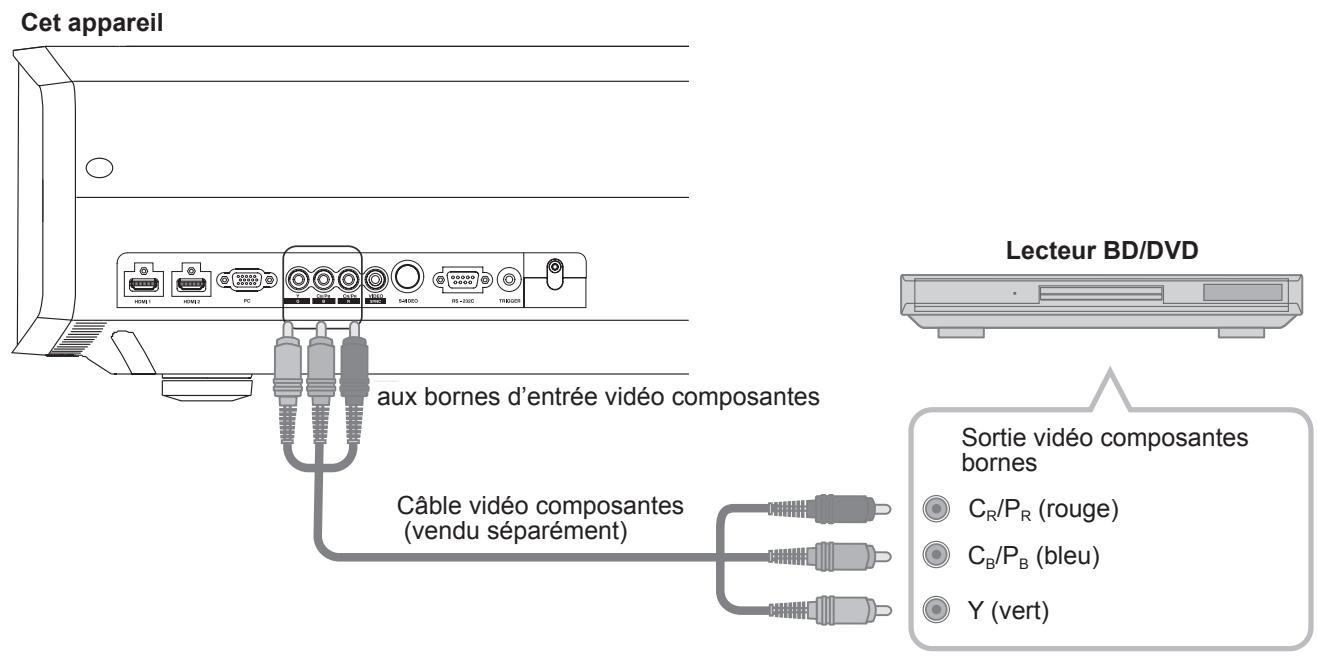

Raccordement via un cable video composantes 17

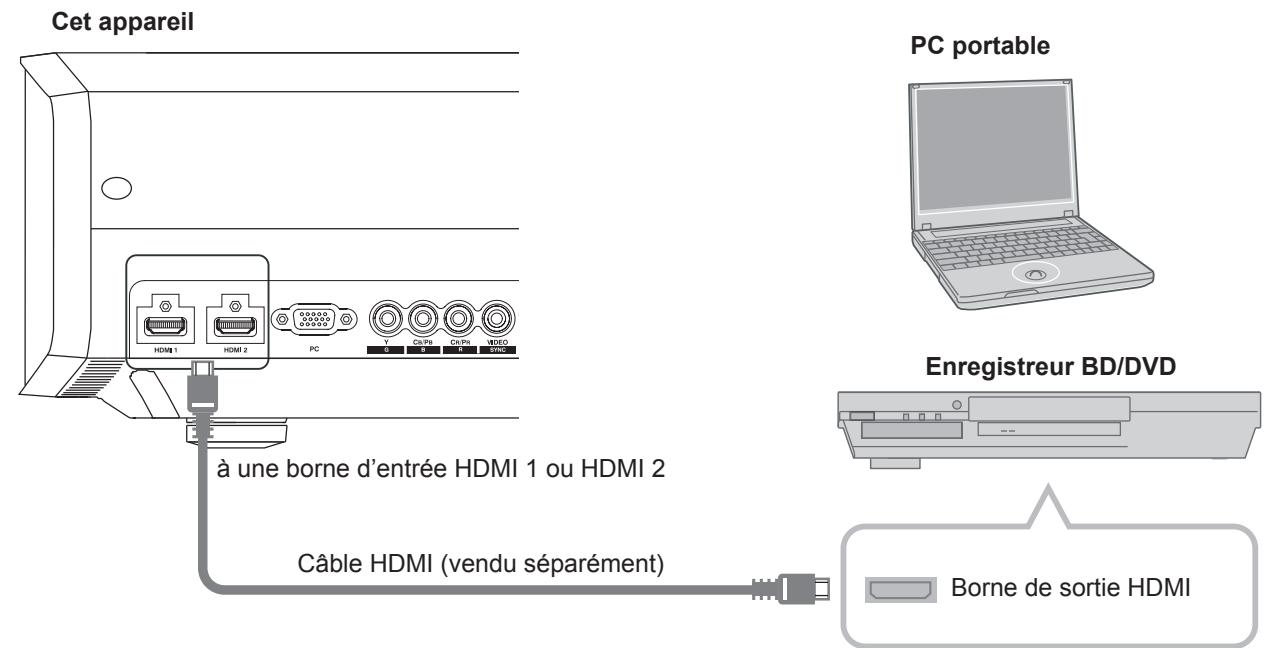

Raccordement par un cable HDMI......18

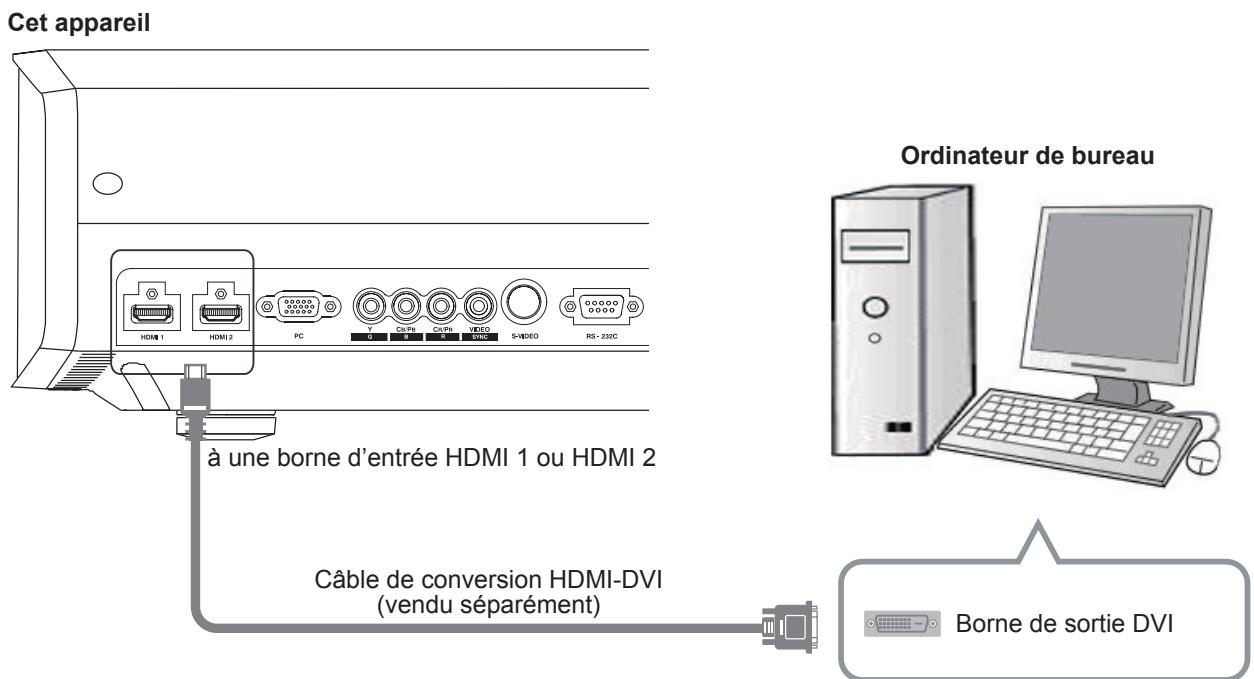

Raccordement par un cable de conversion HDMI-DVI 18

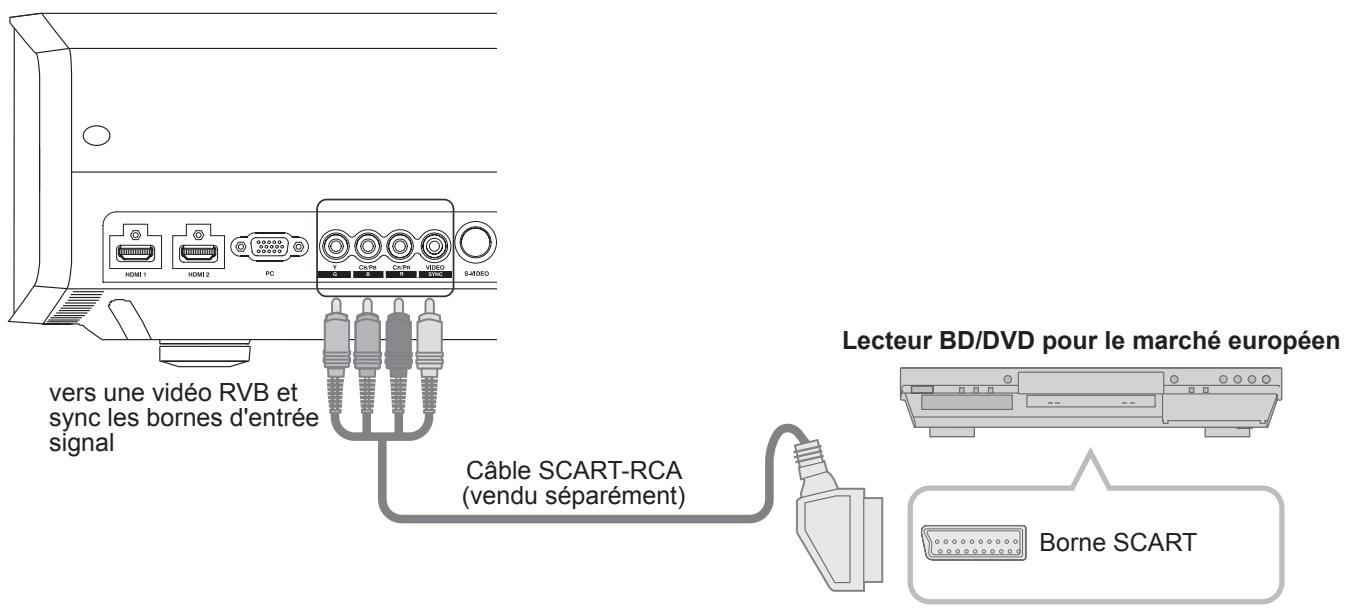

Raccordement via un cable SCART-RCA....19

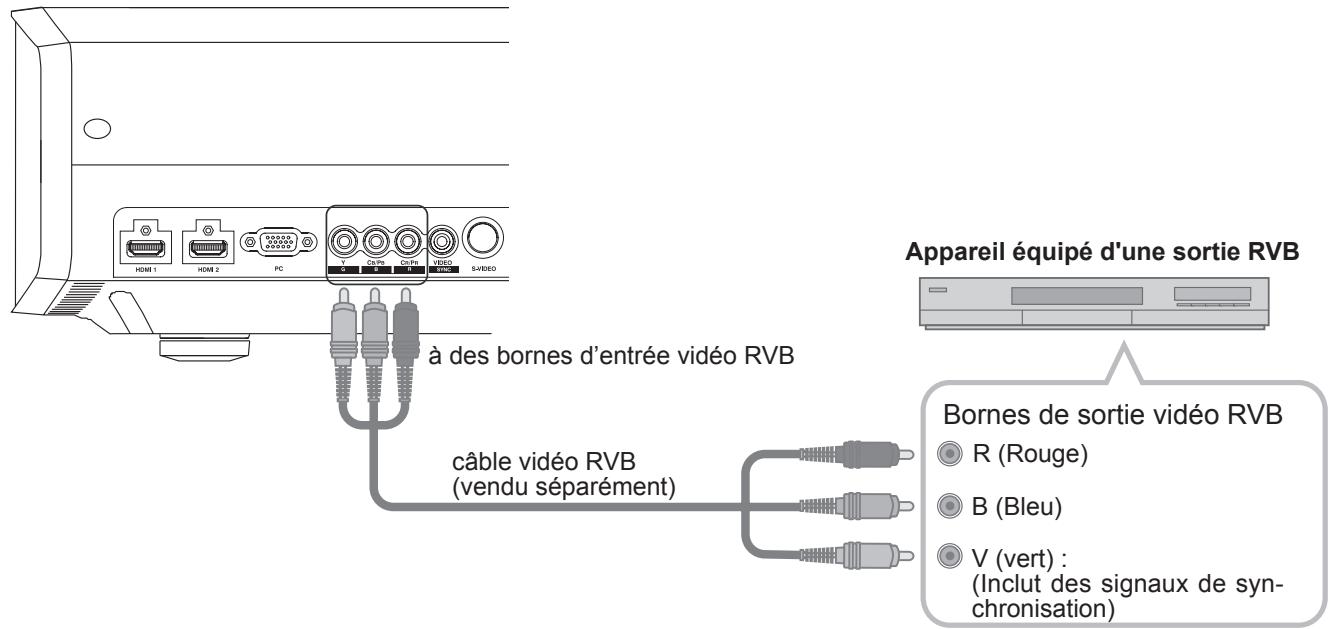

Raccordement via cable video RGB ....19

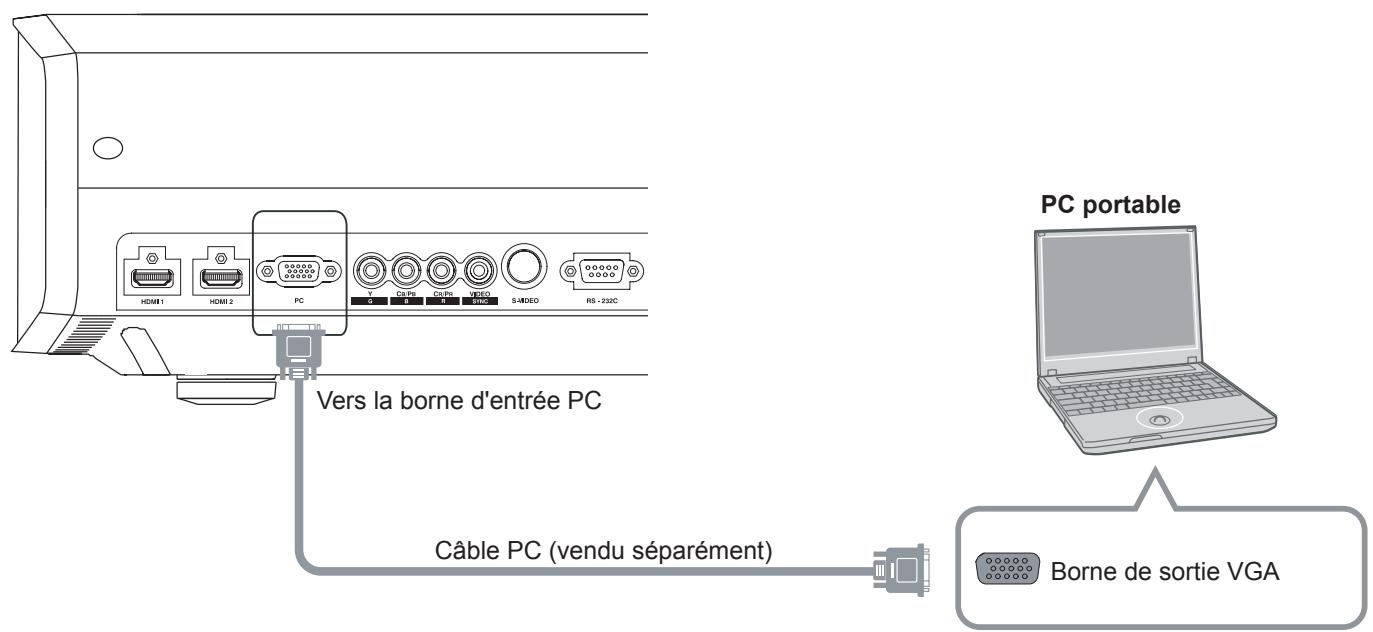

Raccordement par un cable PC............20

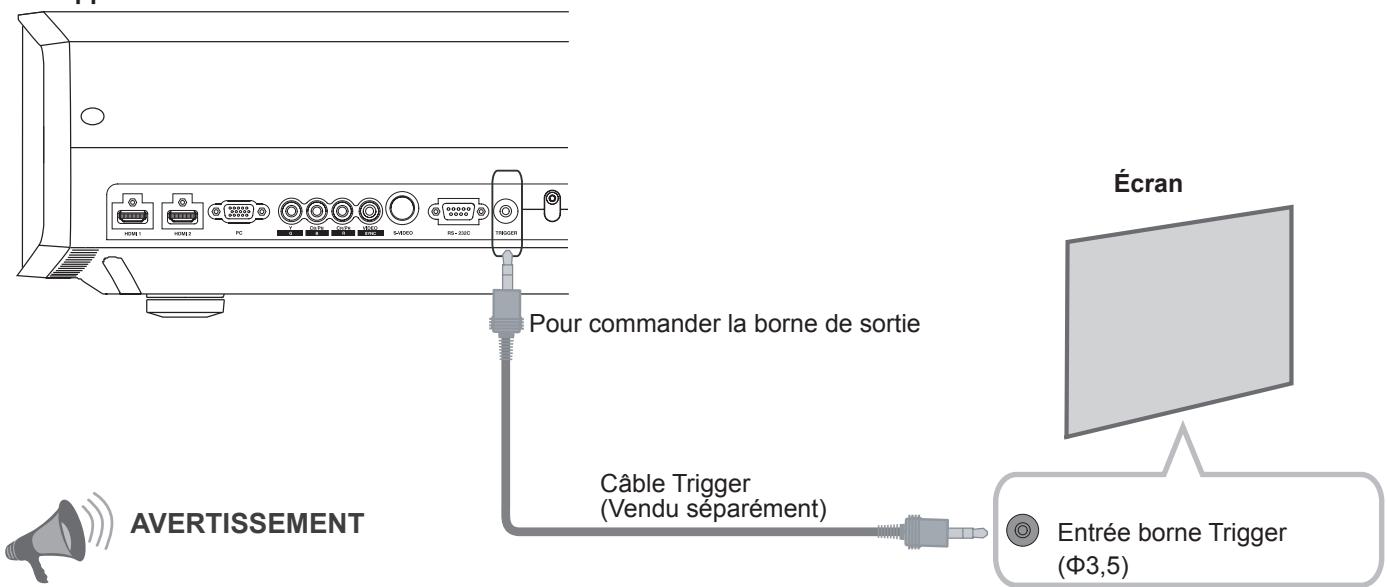

Raccordement par un cable Trigger......20

Installation le projecteur et l'écran..21

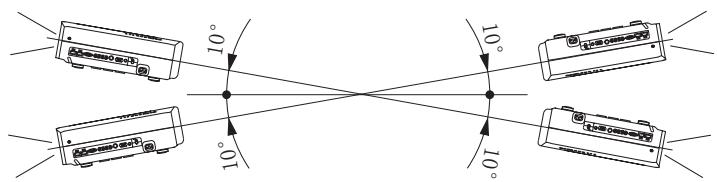

Réglage l'angle. 21

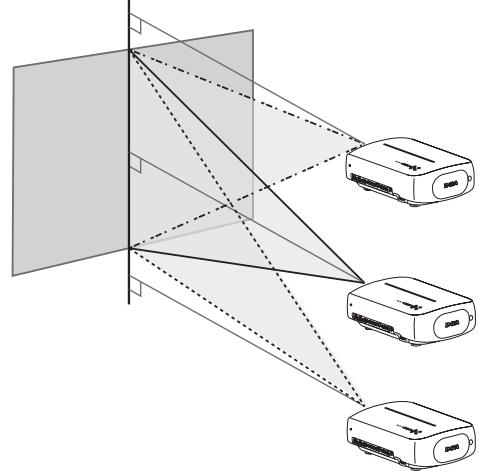

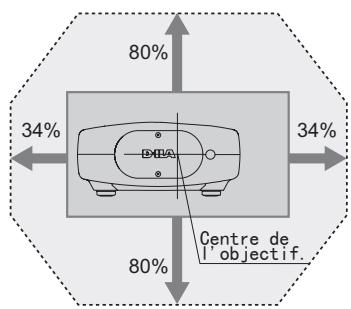

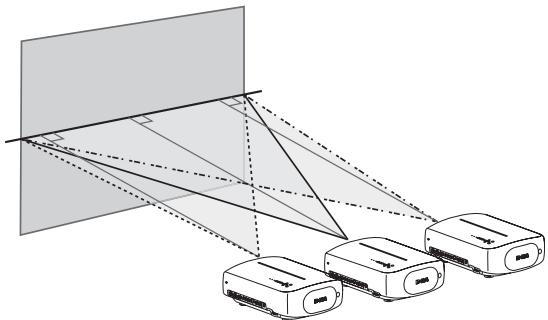

Décalage 21

Taille de l'écran et distance de projection ... 22

Fonctionnement

Projection d'image 24

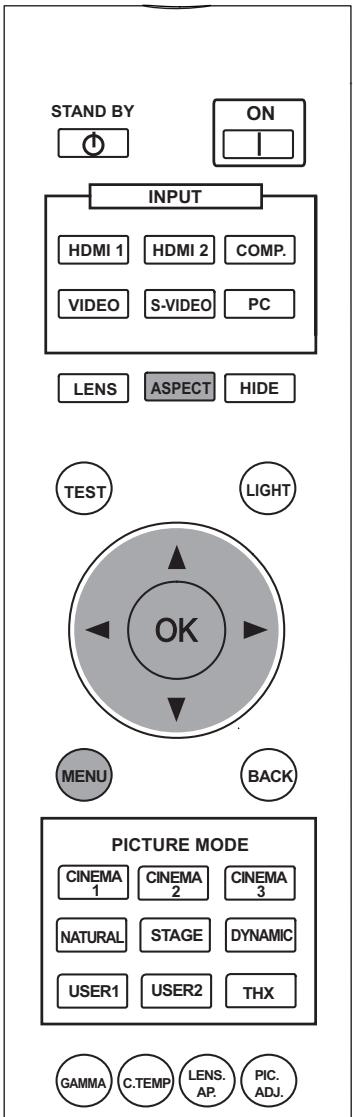

Fonctions utiles pendant la projection....26

Réglage de la taille de l'écran............26

Masquage de la zone périhérique d'une mage 26

Réglages

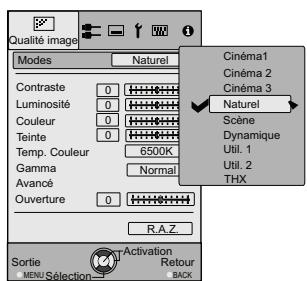

La structure du menu Paramètres 28

Menu de configuration 30

Procedures d'utilisation du menu............ 30

Menu de configuration. 31

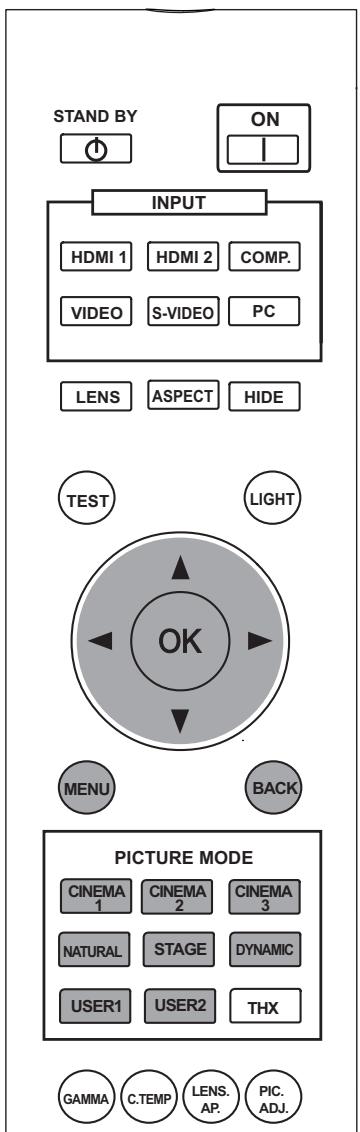

Personnalisation des images projétées... 42

Changer le réglage initial des modes .... 42

Enregister un mode défini par l'utilisateur.....43

Enregistrer un mode défini par l'utilisateur dans le Menu 43

Dépannage

Dépannage 44

Que faire lorsque ces messages s'affichent 46

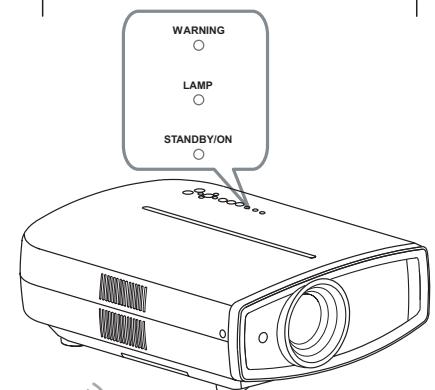

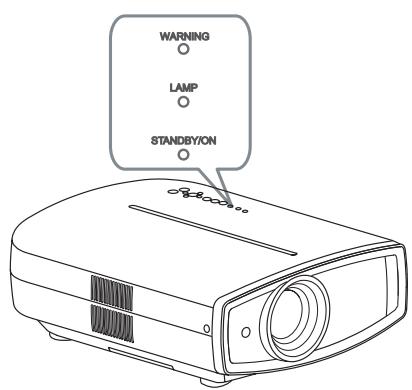

À propos des indicateurs d'alerte...... 47

Mesures à prendre en cas d'advertissement...... 47

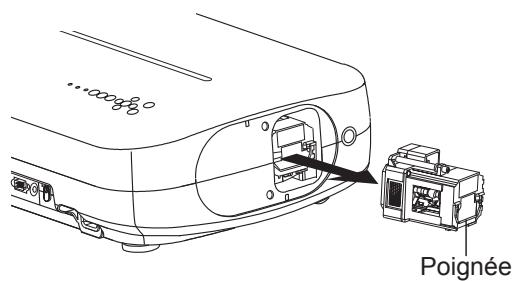

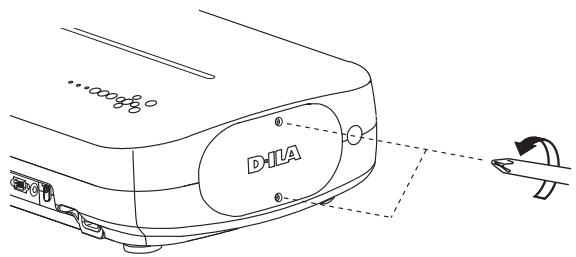

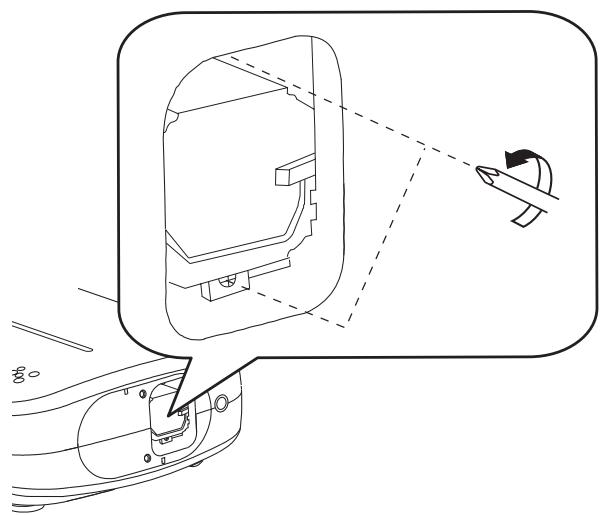

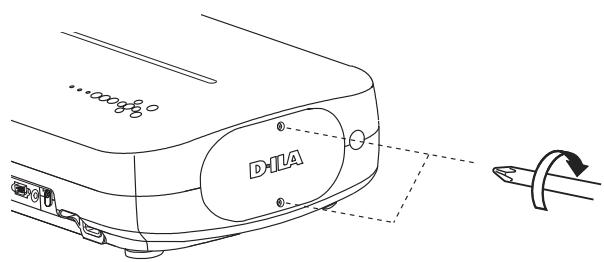

Remplacement de la lampe............48

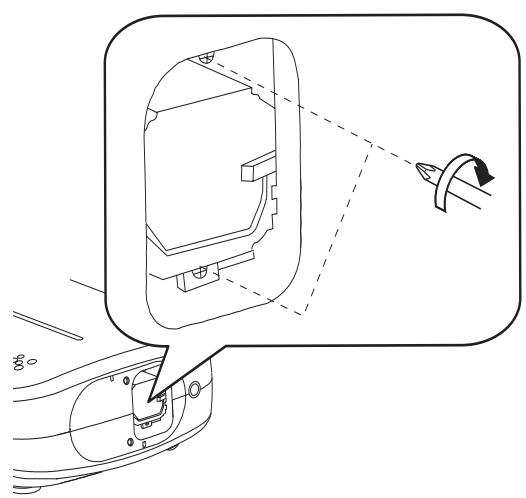

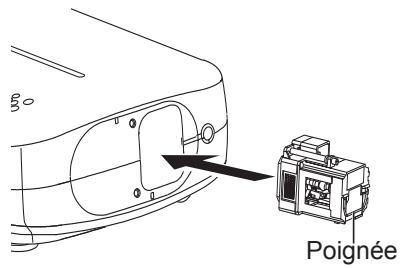

Procedure pour le remplacement de la lampe 48

Remetre à zéro le temps lampe 50

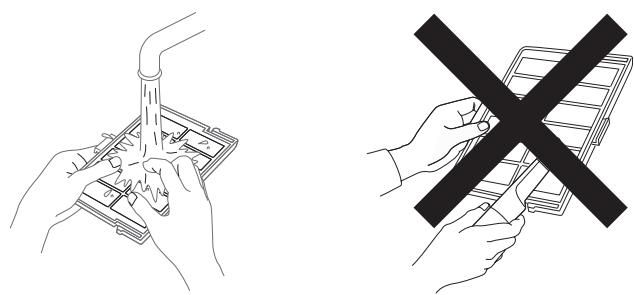

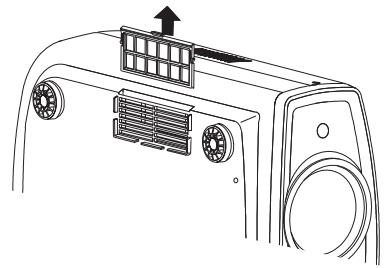

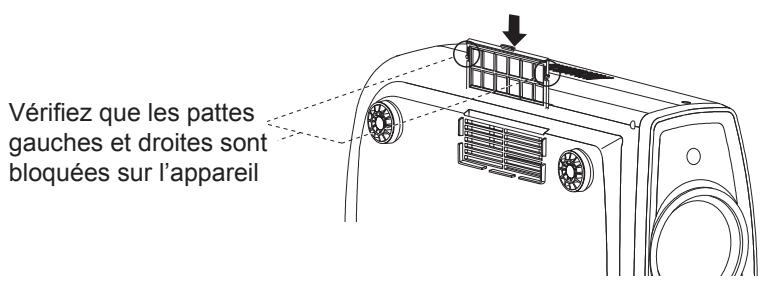

Nettoyage et remplacement du filtré..... 51

Autres

Interface RS-232C 52

Caracteristiques RS-232C 52

Format de commande 52

Experiments de communications RS-232C .. 55

Droits d'auteur et mise en garde .... 56

A propos des marque de commerce et droits d'auteurs 56

Mises en garde 56

Fixation de l'appareil. 57

Caracteristiques 58

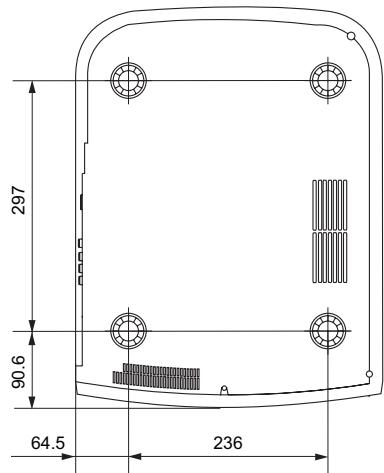

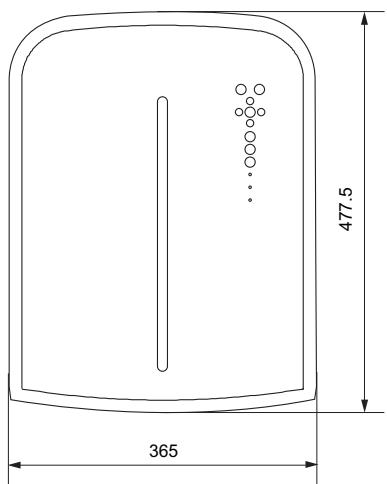

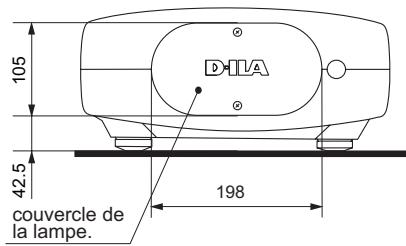

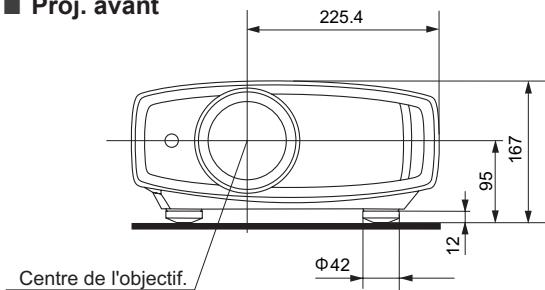

Dimensions 60

Sommaire 61

Comment dire ce manuel/Accessoires/Accessoires facultatifs

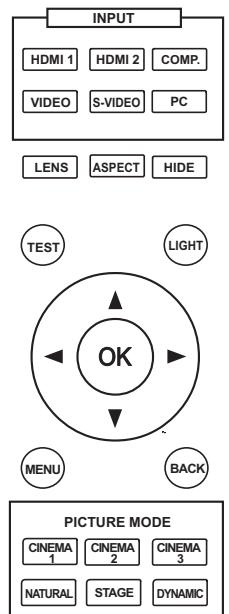

À propos de ce manuel

Les boutons devant être utilisés sont asso-mbris comme montré sur l'illustration au dessus.

Ce manuel décrit principalement le mode de fonctionnement de l'appareil au moyen de la télécommande.

• Les boutons sur la télécommande sont décrites par [Nom du bouton].
• Les éléments du menu sont décrites comme "Élement à seLECTIONner".

Conventions utilisées dans ce manuel

Décrit les limites des fonctions ou de son utilisation.

Indique une information "bonne à savoir".

Décrit les précautions d'utilisation à observer.

Indique les pages de renvoi.

Vérifiez les accessoires

Télécommande 1 piece

Piles AAA (pour confirmation du fonctionnement) 2 cordons

Cordon d'alimentation Pour le marché américain (2 m) 1 piece

Cordon d'alimentation Pour le marché européen (2 m). 1 piece

Cordon d'alimentation pour le R.U. (2 m) 1 piece

Le manuel d'instructions, la carte de garantie ainsi que les autres documents imprimés sont également inclus.

Accessoires facultatifs

Veuillez vérifier auprès de votre revendeur agréé pour de plus amples détails.

• Lampe de rechange: BHL5010-S (Module de lampe)
• Filtre de rechange: filtre noir: PB006560999 (Filtre interieur)

Commandes et fonctionnalités

Face avant / Face gauche

AVERTISSEMENT

• Ne mettez pas vos doigs dans l'ouverture de l'objet lorsque vous reglez le décalage de l'objet, cela pourrait vous blesser si vos doigs se retrouvent coincés. (P25)
• Faites attention à ne pas vous faire coincer les doigts ou à laisser tout objet entraver la fermeture lorsqu'elles reférerz l'objet, car cela pourrait entraîner des blessures ou une casse du mécanisme.

Face arrrière / Face du dessus / Face droite

Témoin allumé (rouge):

Mode veille.

Témoin allume (vert):

Au cours de la projection

Clignantant (vert):

L'imagé est temporairement

cachee (P25)

Clignotant (rouge):

Mode de refroidissement

(P25)

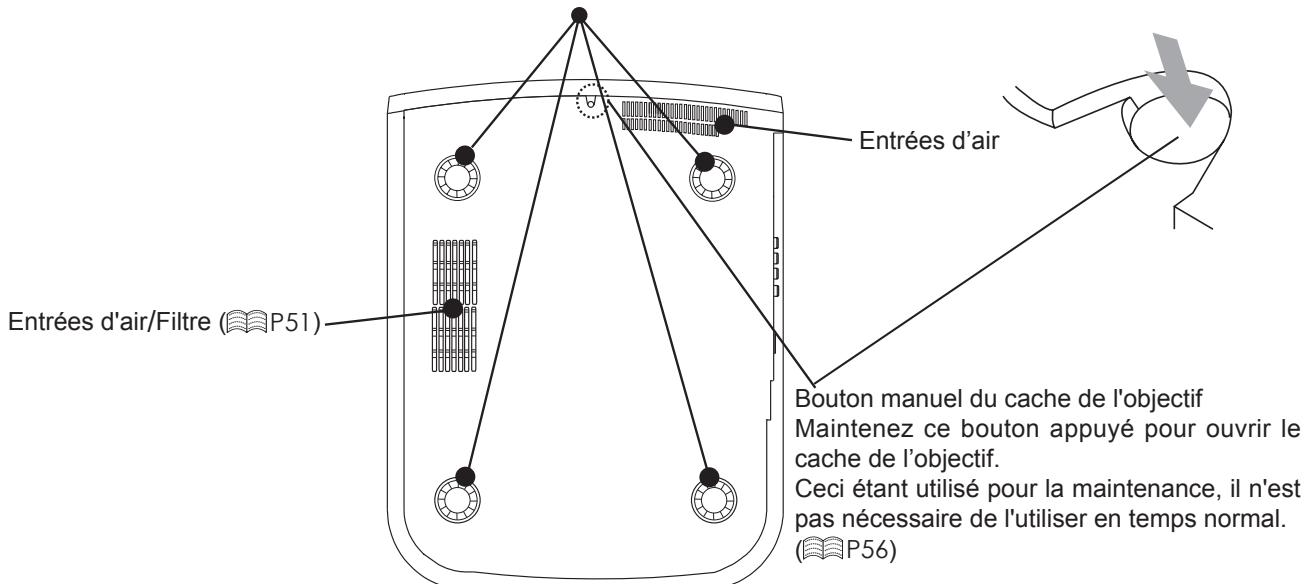

Face inférieure

Pieds: Vous pouvez ajuster la hauteur (0 à 5 mm) en tournant les pieds.

AVERTISSEMENT

• Ne fermez pas le cache de l'objet lors de la projection. Sinon, cela va provoquer un dysfonctionnement, une surchauffe et un feu.

Commandes et fonctionnalités (Suite)

■ Telecommande

Comment utiliser la télécommande

Mise en place des piles

(1)

(2)

(3)

• S'il est nécessaire de rapprocher la télécommande du projecteur pour qu'elle fonctionne, cela signifie que les piles sont faibles. Quand cela survient, replacer les piles. Insérer les piles selon les marques .
  Assurez-vous d'insérer le cotoé en premier.
• Si une erreur survient lors de l'utilisation de la télécommande, retirez les piles et attendez 5 minutes. Remettez en place les piles et utilisez la télécommande.

Portée efficace de la télécommande

En dirigeant la télécommande en direction de l'appareil

• En visant le récepteur de commande à distance avec la télécommande, s'assurer que le capteur situé à l'avant ou l'arrière de l'appareil se trouve à une distance de moins de 7 m.
• Si la télécommande ne fonctionne pas correctement, rapprochez-vous de l'appareil.

Cet apparel

En cas de réflexion à partir de l'écran

• S'assurer que la distance totale (A + B) entre this unit et l'écran (A) et entre la télécommande et l'écran (B) est de 7 m.
• Dans la mesure où le rendement des signaux réfléchis depuis la télécommande different selon le type d'écran utilisé, la distance de fonctionnement peut diminuer.

Selectionner les péripériques à raccorder

• Ne pas allumer avant d'avoir fini le raccordement.
• Les procédures de raccordement peuvent varier selon le type de périhérique utilisé. Pour les détails, se reporter au manuel d'instructions du périhérique à raccorder.
• Ce péripérisque est utilisé pour la projection d'image. Connecter un péripérisque de sortie audio tel qu'un amplificateur pour la sortie audio du péripérisque connecté.
• Il est possible que les images ne s'affichent pas, suivant les cables et les péripériques à brancher. Pour le cable HDMI (vendu séparation), utilisez seulement un cable approvéd HDMI.
• Suivant la dimension du couvercle du connecteur du cable à brancher, il peut être impossible de brancher cet apparéil.

Enregistreur BD/DVD

Lecteur BD/DVD

Connexion à une borne HDMI (P18)

PC

Magnétoscope et caméscope

Raccordements

Raccordement via un cable video et un cable S-video

Raccordement via un cable video composantes

- Choisissez "COMP." dans le menu configuration à "Y Pb/Cb Pr/Cr". (P35 - 12)

Raccordement par un cable HDMI

• Si du bruit apparait, écartez tout PC (PC portable) de ce produit.
  Utiliser seulement un équipement compatible HDMI.
• Il est recommandé de raccourcir la longueur du cable s'il n'y pas d'image.

Raccordement par un cable de conversion HDMI-DVI

• Si du bruit apparait, écartez tout PC (Ordinateur de bureau) de ce produit.
• Il est recommandé de raccourcir la longueur du cable s'il n'y pas d'image.

Raccordement via un cable SCART-RCA

Cet apparel

- Réglez "COMP." dans le menu configuration à "SCART". (P35 - 12)

Raccordement via cable video RGB

Cet apparel

- Réglez "COMP." dans le menu configuration à "RVB". (P35 - 12)
- Pour plus de renseignements sur les signaux d'entrée, consultez "Caracteristiques". (P58)

Raccordement par un cable PC

Cet apparel

- Pour plus d'information sur les signaux d'entrée pris en charge, veuilles consulter les "Caracteristiques". (P58)

Raccordement par un cable Trigger

Cet apparel

- N'alimentez pas les autres apparèils.
- Ne connectez pas les câbles audio d'autres appeareils tels que

Les écouteurs, etc. Sinon, cela peut entraîner un dysfonctionnement des autres apparèils ou des blessures.

Utiliser plus que la valeur indiquée entraînera un dysfonctionnement.
- Faites très attention à éviter tout court-circuit avec à l'esprit que les sorties des bornes produit du 12 V.

Installation le projecteur et l'écran

Lors de l'installation, veuillez placer cet apparéil et l'écran perpendicularément l'un par rapport à l'autre. À défaut, vous risquez d'augmenter la distorsion trapézoidale. Veuillez vous référer à "Trapèze". (P38 - 25)

Régler l'angle

• L'angle maximal pouvant être donné pour cet apparéil est de ± 10^ .

• Des dysfonctionnements peuvent survenir si l'angle n'est pas reglé dans la plage de valeurs susmentionnées.

Décalage

Position gauche / droite

• Centrage vertical (0 % de décalage sur l'axe vertical)

Approximativement 34 % (au maximum) de l'image projetée

Approximativement 34% (au maximum) de l'imagé projetée

Position dans l'axe vertical

• Centrage horizontal (0 % de décalage sur l'axe horizontal)

Approximativement 80% (au maximum) de l'imag projectee

Approximativement 80% (au maximum) de l'imagé projetée

Changer la portée de l'image projetée

Tableau de corrélation de décalage d'objet:

Décalage gauche-droite(%)	0%	5%	10%	15%	20%	25%	30%	34%
Décalage haut-bas(%)	80%	74%	66%	57%	47%	34%	18%	0%

• Le décalage maximum haut-bas varie avec l'importance du décalage gauche-droite. De même, le décalage maximum gauche-droite varie avec l'importance du décalage haut-bas.
• Les valeurs du tableau sont conçues comme un guide. Utilisez-les pour réference durant l'installation.

Installation le projecteur et l'écran (Suite)

Taille de l'écran et distance de projection

Déterminer la distance entre l'objet et l'écran pour obtenir la taille d'écran que vous souhaitez.

Cet apparéil utilise un objectif avec zoom de facteur x2,0 pour la projection.

Taille de l'écran projeté par rapport à la distance de projection

Taille de l'écran de projection (Diagonale) Format d'image 16:9	Distance approximative de projection W (Wide ou Grand angle) à T (Téléobjectif)
60" (Approx. 1,52m)	D'environ 1,78m à environ 3,66m
70" (Approx. 1,78m)	D'environ 2,09m à environ 4,28m
80" (Approx. 2,03m)	D'environ 2,40m à environ 4,89m
90" (Approx. 2,29m)	D'environ 2,70m à environ 5,51m
100" (Approx. 2,54m)	D'environ 3,01m à environ 6,13m
110" (Approx. 2,79m)	D'environ 3,31m à environ 6,75m
120" (Approx. 3,05m)	D'environ 3,62m à environ 7,36m
130" (Approx. 3,30m)	D'environ 3,92m à environ 7,98m

Taille de l'écran de projection (Diagonale) Format d'image 16:9	Distance approximative de projection W (Wide ou Grand angle) à T (Téléobjectif)
140" (Approx. 3,56m)	D'environ 4,23m à environ 8,60m
150" (Approx. 3,81m)	D'environ 4,53m à environ 9,22m
160" (Approx. 4,06m)	D'environ 4,84m à environ 9,84m
170" (Approx. 4,32m)	D'environ 5,14m à environ 10,45m
180" (Approx. 4,57m)	D'environ 5,45m à environ 11,07m
190" (Approx. 4,83m)	D'environ 5,75m à environ 11,68m
200" (Approx. 5,08m)	D'environ 6,06m à environ 12,30 m

• Les distances de projection du tableau ci-dessus sont fournies uniquement à titre indicatif. Veuillez en tener compte lors de l'installation du projeteur.
• Pour régler l'installation, utiliser une image projetée au format 16:9.

Mémo

Projection d/images

Ce chapitre décrit les opérations de base pour projeter des images en entrée sur l'écran.

Preparation

1 Branchez la prise du cable d'alimentation dans la prise électrique

2 Allumez l'appareil

• Vous pouvez aussi appuyer sur le bouton (b/1) sur l'appareil pour l'allumer. (P13)
  L'objectif s'ouvrira.

3 Projete I'image

1 Sélectionnez le mode d'entrée

• Vous pouze également sélectionner le mode d'entrée en appuyant

sur le bouton INPUT sur l'appareil. (P13)

→HDMI 1→HDMI 2→COMP. →Video→S-Video →PC

2 Affiche les images du périphérique sélectionné

4 Règle la mise au point, la taille (zoom) et la position (décalage) de l'image.

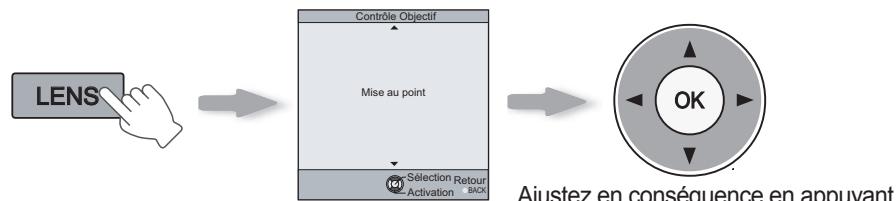

1 Réglez la mise au point.

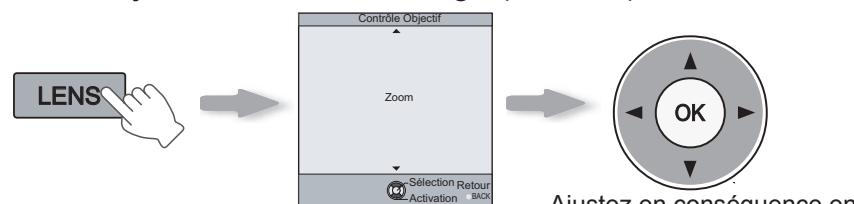

2 Ajuster la taille de l'image (le zoom)

Ajustez en conséquence en appuyant sur les boutons Haut / Bas

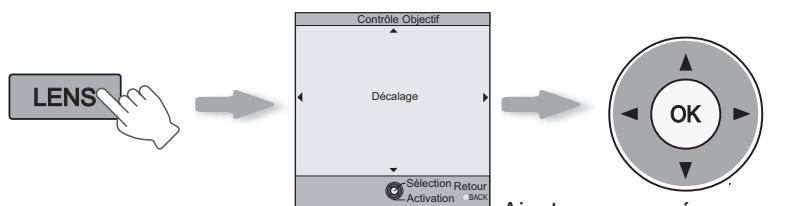

3 Règle la position de l'image (décalage).

Ajustez en conséquence en appuyant sur les boutons Haut / Bas

• Àprous réglage de la position de l'image, il peut être nécess-. saire de seLECTIONner "Décalage pixels" à partir du menu Paramètres "Installation". (P38 - 23)
• A chaque pression du bouton [LENS], l'élement à régler passera de “Mise au point”, “Zoom” and “Décalage”.

4 Pour terminer

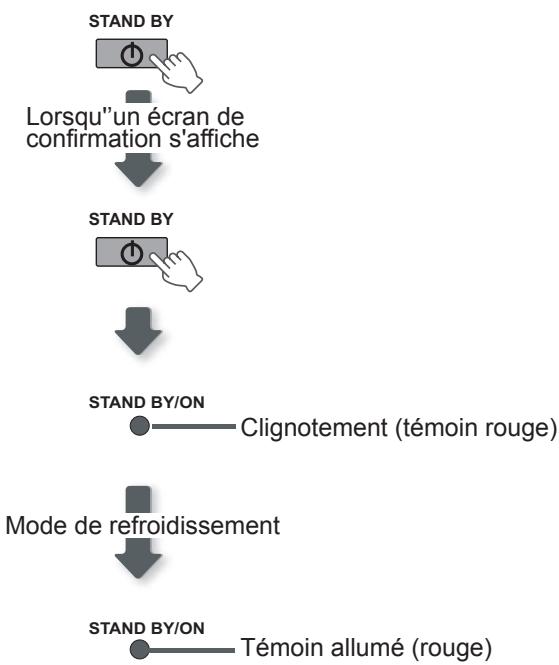

Eteingnez l'appareil

Lorsque you eteignez l'appareil, I'objectif se ferme.
- L'appareil ne peut pas être étant pendant les 90 secondes suivant l'allumage de l'appareil. Commez l'utilisation après 90 secondes.
- Vous pouvez aussi appuyer sur le bouton (O/I) sur l'appareil pour l'éteindre. (P13)
- Débranchelez cable d'alimentation lorsquevous n'utilisepas l'appareil pour une longue période.

CONSEILS

Vous pouvez masquer temporairement l'image.

Vou pouve masquer temporairement l'image.

• Appuyez sur le bouton HIDE à nouveau pour afficher l'image.
• L'appareil ne peut pas etre eteint lorsquel image est temporairement masquee.

NOTE

À propos du mode de refroidissement

Le mode de refroidissement est une fonction permettant le refroidissement de la lampe pendant les 60 secondes suivant la fin de la projection. Cette fonction empêche la déformation ou l'endommagement des pieces internes de l'appareil du fait de la surchauffe de la lampe. Elle empêche également un éclatement ou un raccourcissement prémature de la durée de vie de la lampe.
- Pendant la phase de refroidissement, le témoin [STANDBY/ON] clignote en rouge.
- Suivant la phase de refroidissement, l'appareil returne automatiquement en mode veille.
- Ne débranchez pas la prise d'alimentation pendant la phase de refroidissement. Cela pourrait réduire la durée de vie de la lampe et cause un dysfonctionnement.

Fonctions utiles pendant la projection

Vous pouvez modifier la taille de l'écran de l'image projetée ou masquer la zone entourant une image dont la qualité de la zone périphérique s'est déteriorée.

Régler de la taille de l'écran

L' image projetée peut être réglée pour correspondre à la taille d'écran la plus appropriée. (Format d'image).

• La taille de l'écran peut aussi être réglée à partir d'Aspect du menu de configuration. (P36 - 16)
• Lorsque des signaux PC sont en entrée, le réglage “Aspect(PC)” sera disponible à la place. (P37 - 17)
  ■ Image source et image projetée par différents paramètres de taille d'écran

Image source	Taille de l'écran
	4:3	16:9	Zoom
SDTV (4:3)	Format d'image: Identique Taille d'écran la plus appropriée	Format d'image: Paysage L' image est étirée horizontally	Format d'image: Identique Le haut et le bas de l' image sont manquants
SDTV(4:3) L' image a été enregistrée au format paysage (bandes noirées en haut et en bas) avec le logiciel de DVD	Format d'image: Identique Une petite image est projetée	Format d'image: Paysage L' image est étirée horizontally	Format d'image: Identique Taille d'écran la plus appropriée

• Suivant l'image d'entrée, Sélectionner 4:3 peut causeur un étaurement vertical de l'image, alors que 16:9 vous offre la taille décran la plus appropriée.

Masquage de la zone périphérique d'une image

Les images dont la qualité de la cordure externe est déteriorée peuvent être projetées en masquant (cachant) le pourtour de l'image projetée.

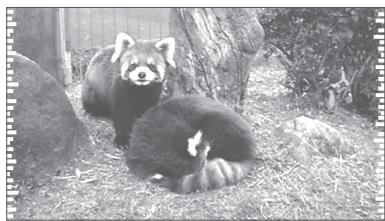

1 Projete I'image

Image dont la qualite de la cordure exter est detertioree.

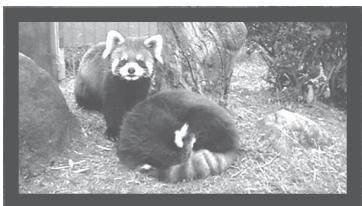

2 Masquer I'image

1 Affichez le menu de configuration

2 Choisissez "Signal d'entrée" → "Masque"

①Selectionner

3 Régler une valeur de masque

① Sélectionner

Example:

Lorsque la valeur "Masque" est changée de "Off" → "5%"

3 Pour terminer

NOTE

• Le masquage n'est disponible que lorsque des images haute définition sont en entrée.

La structure du menu Paramètres

Le menu pour ce périphérique est structuré de la façon suivante :

AVERTISSEMENT

• Certains objets ne peuvent être modifiés sans entrée.

Qualité image

01 Modes	Règle le modèle de l'image projetée.
	Paramètre: Cinema 1, Cinema 2, Cinema 3, Naturzl, Scène, Dynamique, Util. 1, Util. 2, THX
02 Contraste	Règle le contraste de l'image projetée.
	Paramètre: (Noir) -50 à 50 (Blanc)
03 Luminosité	Règle la luminosité de l'image projetée.
	Paramètre: (PlusASF) -50 à 50 (plus clair)
04 Couleur	Règle la densité de la couleur de l'image projetée.
	Paramètre: (PlusASF) -50 à 50 (plus clair)
05 Teinte	Règle la teinte de l'image projetée.
	Paramètre: (Rouge) -50 à 50 (Vert)
06 Temp. Couleur.	Règle la température de la couleur de l'image projetée.
	Paramètre: 5800K, 6500K, 7500K, 9300K, Haute luminosité, Perso 1, Perso 2, Perso 3
07 Gamma	Règle les caractéristiques de la gradation de l'image projetée.
	Paramètre: Normal, A, B, C, D, Perso 1, Perso 2, Perso 3
08 Avancé	Règle les contours de l'image et sa composition détaillée.
	Paramètre: Nettété, NR, CTI, Réglage couleur, Clear Motion Drive
09 Ouverture	Réglage de l'ouverture de l'objectif.
	Paramètre: -15 à 0
10 R.A.Z.	Réinitialiser le réglage.

Signal d'entrée

11 HDMI	Configure le signal d'entrée HDMI.
	Paramètre: Entrée, Espace color., Contrôle avec HDMI
12 COMP.	Configure le signal d'entrée pour les terminaux d'entrée de la catégorie en composantes.
	Paramètre: Y Pb/Cb Pr/Cr, RVB, SCART
13 Vidéo / S-Viséo	Règle les signaux d'entrée Vidéo / S-Viséo.
	Paramètre: Niveau NTSC, Système Couleur
14 PC	Configure l'entrée PC.
	Paramètre: Alignment Auto, Tracking, Phase, Position image
15 Position image	Ajuste la position horizontal / vertical de l'image projetée.
16 Aspect (Vidéo)	Configure la taille de l'écran de l'image projetée.
	Paramètre: 4:3, 16:9, Zoom
17 Aspect (PC)	Configure la taille de l'écran de l'image projetée.
	Paramètre: Auto, 1:1, Plein écran
18 ETitrement V	Lorsque régle à "Marche", l'option sera étiérée verticalément à la résolution de l'écran.
	Paramètre: Marche, Arrêt
19 Surbalayage	Choisit s'il faut utiliser le surbalayge ou non pour le signal vidéo SD.
	Paramètre: Marche, Arrêt
20 Masque	Masque (cache) la zone externe de l'option projetée.
	Paramètre: 2,5%, 5%, Arrêt
21 Film	Selects this to view movies shot on film.
	Paramètre: Auto, Film, Arrêt
Installation
22 Contrôle Objectif	Contrôle le déplacement motorisé de l'objectif lors du réglage du projecteur.
	Paramètre: Mise au point, Zoom, Décalage, Mire de test, Verrouillage
23 Décalage pixels	Effectuez des réglages fins d'un pixel pour chaque décalage de couleur mineur dans le sens horizontal / vertical de l'image.
	Paramètre: Rouge Horiz., Vert Horiz., Bleu Horiz., Rouge Vert., Vert Vert., Bleu Vert.
24 Type d'installation	Inverse l'image suivant l'axe vertical (haut ou bas), horizontal (droite ou gauche), suivant l'état de projection du projecteur.
	Paramètre: Proj. Avant, Mont. Plafond AV, Rétro proj., Mont. Plafond AR
25 Trapèze	Compense la distorsion trapézoidale causée par l'installation.
26 Type Ecran	Corrige l'équilibre des blancs biaisé dérivé des caractéristiques réflèctives de l'écran.
	Paramètre: Arrêt, A, B, C

Affichage
27 Couleur fond	Configure la couleur de l'écran affichée en l'absence de signaux entrants.
	Paramètre: Bleu, Noir
28 Position menus	Règle la position de l'affichage du menu. Les positions possibles pour l'affichage du menu sont les quatre coins ou le centre de l'écran.
29 Affichage menus	Définit la durée de l'affichage du menu.
	Paramètre: 15 sec, Marche
30 Aff. ligne	Affiche ou non le réglage d'entrée lors du changement de source.
	Paramètre: 5 sec, Arrêt
31 Aff. source	Affiche ou non l'entrée source lors du changement d'entrée.
	Paramètre: Marche, Arrêt
32 Logo	Détermine si “Logo” doit être affché lors du démarrage.
	Paramètre: Marche, Arrêt
33 Langue	Détermine la langue d'affichage du menu (12 langues).

Fonction
34 Puisance lampe	Configure la puissance de la lampe source de lumière.
	Paramètre: Normal, Haut
35 Trigger	Configure la sortie de la borne Trigger.
	Paramètre: Arrêt, Marche(Power), Marche(Etir. V.)
36 Mire de test	Affiche 6 types de mires de test.
37 Arrêt Auto	Eteint automatiquement l'appareil lorsqu'il n'est pas utilisé pendant un certain temps.
	Paramètre: 1 heures, 2 heures, 3 heures, 4 heures
38 Haute Altitude	Sélectionnez ceci lorsque le projecteur est utilisé dans un endroit à faible pression atmophé-rique (supérieure à 900 mètres au dessus du niveau de la mer).
	Paramètre: Marche, Arrêt

Informations

Sont affiches le connecteur d'image, le nom de la source d'entree, la resolution PC, la frquence H du PC, la frquence V du PC, la profondeur de couleur ainsi que l'utilisation de la lampe.

Menu de configuration

Les images projetées peuvent être régles pour correspondre au format souhaïte en changeant les paramètres par défaut.

Procedures d'utilisation du menu

Exempl:

Changer l "Aspect (Vidéo) de "4:3" à "16:9"

1 Affichez le menu de configuration

2 Choisissez "Signal d'entrée" "Aspect (Védo)"

3 Régler sur "16:9"

Pour terminer

Menu de configuration

Les valeurs des éléments presentés en sont les réglages d'usine prédéfinis.

• Les éléments pouvant être configurés varient selon les signaux entrants.

AVERTISSEMENT

• Certains objets ne peuvent être modifiés sans entrée.

Qualité image

01 Modes
Sélectionne le mode Image(Cinéma1, Cinéma2, Cinéma3, Naturel, Scène, Dynamique, Util. 1, Util. 2, et THX).
	Cinéma1	Il s'agit du paramètre d'image le plus proche du film. .Il est adapté au visionnage de film en général.
	Cinéma2	Il s'agit du paramètre d'image pour des teintes vives basées sur les normes HDTV. Il est adapté au visionnage de films d'action et de films avec des couleurs vives.
	Cinéma3	Il s'agit du paramètre d'image le plus adapté pour visionner des films d'animation.
	Naturel	Il s'agit du paramètre d'image pour des teintes et des tons naturels. Il est adapté au visionnage de drames et de video.
	Scène	Il s'agit du paramètre d'image le plu adapté pour visionner des concerts en direct et des spectacles sur scène.
	Dynamique	Il s'agit du paramètre d'image le plus adapté pour visionner l'image dans une piece ne pouvant pas être rendue totalementASF.
	THX	Il s'agit du paramètre d'image certifié par THX Ltd.

02 Contraste

Règle le contraste de l'image projetée.
	(Noir) -50 à 50 (Blanc)
03 Luminosité
Règle la luminosité de l'image projetée.
	(Plus很多时候) -50 à 50 (plus clair)
04 Couleur
Règle la densité de la couleur de l'image projetée.
	(Plus很多时候) -50 à 50 (plus clair)
05 Teinte
Règle la teinte de l'image projetée.
	(Rouge) -50 à 50 (Vert)

Menu de configuration (suite)

Qualité image > Temp. Couleur
06 Temp. Couleur
Règla la température de la couleur de l'image projetée. (Ne peut pas êtrecisioni lorsque les "Modes" sont en "THX".)
	5 800K	Sélectionnez ceci pour donner un ton rouge à l'image.		Seul le décalage peut être réglé.
	6 500K	Sélectionnez ceci pour avoir une image balancée.
	7 500K	Sélectionnez ceci pour donner un ton bleu à l'image.
	9 300K	Choisissez cette option pour donner une teinte bleue supérieure à 7500K.
	Haute luminosité	Sélectionnez ceci pour obtenir l'image la plus claire.
	Perso 1	Réglage de Base	Basé sur cette sélection de valeur de correction (5800K, 6500K, 7500K, 9300K, H.B.), règle les gains et décalages suivants.
		Gain (Partie lumineuse)	Rouge	(Moins rouge) -50 à 50 (Plus rouge)
			Vert	(Moins vert) -50 à 50 (Plus vert)
			Bleu	(Moins bleu) -50 à 50 (Plus bleu)
		Décalage (Partie sombre)	Rouge	(Moins rouge) -50 à 50 (Plus rouge)
			Vert	(Moins vert) -50 à 50 (Plus vert)
			Bleu	(Moins bleu) -50 à 50 (Plus bleu)
	Perso 2	Réglage de Base	Basé sur cette sélection de valeur de correction (5800K, 6500K, 7500K, 9300K, H.B.), règle les gains et décalages suivants.
		Gain (Partie lumineuse)	Rouge	(Moins rouge) -50 à 50 (Plus rouge)
			Vert	(Moins vert) -50 à 50 (Plus vert)
			Bleu	(Moins bleu) -50 à 50 (Plus bleu)
		Décalage (Partie sombre)	Rouge	(Moins rouge) -50 à 50 (Plus rouge)
			Vert	(Moins vert) -50 à 50 (Plus vert
			Bleu	(Moins bleu) -50 à 50 (Plus bleu)
	Perso 3	Réglage de Base	Basé sur cette sélection de valeur de correction (5800K, 6500K, 7500K, 9300K, H.B.), règle les gains et décalages suivants.
		Gain (Partie lumineuse)	Rouge	(Moins rouge) -50 à 50 (Plus rouge)
			Hret	(Moins vert) -50 à 50 (Plus vert)
			Bleu	(Moins bleu) -50 à 50 (Plus bleu)
		Décalage (Partie sombre)	Rouge	(Moins rouge) -50 à 50 (Plus rouge)
			Vert	(Moins vert) -50 à 50 (Plus vert )
			Bleu	(Moins bleu) -50 à 50 (Plus bleu)

• Les couleurs rouge, verte et bleur peuvent être respectivement régliées et enregistrées.
• Ce réglage peut aussi être configuré à partir de la télécommande. (P14)

Qualité image > Gamma
07 Gamma
Règle les caractéristiques de la gradation de l'image projetée.
	Normal	Dans les cas habituels,CHOISISEZ ce paramétrage.	Il s'agit du paramètres pour des tons stân-dards.
	A	RÉgle le gamma à sur "A".	Il s'agit du paramètres pour de riches tons sombres.
	B	RÉgle le gamma à sur "B".	Il s'agit du paramètre pour les qualités de ton caractéristiques du film.
	C	RÉgle le gamma à sur "C".	Ce paramètre apporte des tons plus riches et plus sombres que le paramètre B.
	D	RÉgle le gamma à sur "D".	Ce paramètre apporte des tons moyens plus lumineux.
	Perso 1Perso 2Perso 3(Réglage gamma)	Trois différents types de gamma peuvent être régliés suivant suivant vos préférences.
		Réglage deBase	Vous pouvez désirir le coefficient (1,8 à 2,6) de la courbe gamma.
		Réglage gamma*	Vous pouvez ajuster séparément la courbe gamma des couleurs (Rouge, Vert, Bleu).Régler "Blanc" affectera les valeurs "Rouge, Vert, Bleu". La courbe gamma trace les valeurs pour le "Vert".
		Copier	Copie la donnée gamma ajustée.
		Coller	Colle la donnée gamma collée.
		R.A.Z.	Remet les coefficients gamma aux valeurs 2,2 régliées dans "Réglage deBase".

• "Normal" convient aux cas habituels, mais d'autres réglages peuvent être sélectionnés selon vos préférences.

• Ce réglage peut aussi être configuré à partir de la télécommande. (P14)

• “Réglage gamma”

① Sélectionne le coefficient de courbe gamma de référence (1,8 ~ 2,6) fznd “Réglage de Base”.
② Sélectionnéz la couleur que vous désírez ajuster dans l'écran d'ajustement gamma.

③ Ajustez la courbe gamma dans l'écran d'ajustement courbe gamma.

Sélectionnez le point où la gradation (luminosité) sera ajustée au moyen des boutons / .

Ajustez la gradation (luminosité) au moyen des boutons / .

• Vous pouvez passer d" "Avant" à "Après" en utilisant le bouton [TEST] de la télécommande.

④ Pour terminer

• Si la courbe gamma est ajustée plusieurs fois, des erreurs de calcul seront accumulés et la courbe gamma peut ne pas être capable de revenir à sa valeur initiale. Dans ce cas, Sélectionnez "R.A.Z".

Menu de configuration (suite)

• Concernant "Copier" et "Coller".

① Copie des données de réglage Gamma.

Selectionner Copier en utilisant les boutons / .

② Collage des données copiees.

Selectionner Coller en utilisant les boutons / et / .

• Les données de réglage gamma peuvent être copiées dans tous les modes, mais il est seulement possible de coller dans la Perso 1, Perso 2 et Perso 3.

Qualité image > Avancé
08 Avancé
Règle les contours de l'image, sa composition détaillée et sa couleur. (Ne peut pas être choisi lorsque les "Modes" sont en "THX").
	Netteté	Netteté	(Doux) de 0 à 100 (Net)		Ajuste le contour de l'image
		Amélior. Détail	(Doux) de -50 à 50 (Fort)		Souligne les détails de l'image
	NR*	RNR	(Doux) de 0 à 16 (Fort)		Règle l'intensité de la réduction du bruit de l'image
		MNR	(Doux) de 0 à 16 (Fort)		Règle l'intensité de la réduction de l'Effet Gibb.
		BNR	Marche		Réduit le bruit Block Noise
			Arrêt		Le signal d'entrée restéinchangé.
	CTI*	Arrêt		Le signal d'entrée restéinchangé.
		Bas		Réduit la tache de couleur(Correction du contour de couleur.).
		Moyen
		Haut
	* Dans le cas de signaux HD ou PC, l'INR et le CTI ne peuvent pas être régliés.AbréviationsNR: Noise Reduction (Réduction du bruit) RNR: Random Noise Reduction (Réduction aléatoire du bruit)MNR: Mosquito Noise Reduction (Réduction du bruit 'moustique)BNR: Block Noise Reduction (Réduction du bruit de bloc)CTI: Color Transient Improvement (Amélioration des transitoires de couleurs)
	Réglage couleur*	Arrêt	La couleur d'image ne peut pas être ajustée.
		Perso 1Perso 2Perso 3	Pause	Arrêt	Mode vidéo
				Marche	Mode image fixe
			Ajustementdu réglagecouleur*	Les valeurs de chaque couleur peuvent être régliées ("Rouge, Jaune, Vert, Cyan, Bleu et Magenta").
			R.A.Z.	Retourer aux régliages d'usine.
	Clear Motion Drive*	Arrêt		Améliore les images les images à déplacements rapides en une image claire avec peu d'image résiduelle.
		Bas
		Haut
	* Avec "Clear Motion Drive", il n'est pas possible de régler le signal PC. Par ailleurs, selon la scène, l'image peut être distordue. Dans ce cas, veuillesz selectionner arrêt.
09 Ouverture
	(Sombre) -15 à 0 (Clair)
10 R.A.Z.
Réinitialiser le réglage.

• Concernant le "Ajustement du réglage couleur"

① Choisissez le mode image du réglage couleur.
② Choisissez la couleur à régler avec le réglage couleur.

③ Choisissez le réglage couleur.

④ Sélectionnez “Teinte”, “Saturation” ou “Luminosite” à l'aide du bouton ▲ / ▼.
⑤ Utilisez le boutons / pour effectuer le réglage.

• Vous pouvez passer d' "Avant" à "Après" en utilisant le bouton [TEST] de la télécommande.
  (6) Pour terminer

• Àpèras avoir sélectionné “Cinéma 1”, “Cinéma 2” ou “Cinéma 3” depuis “Mode d’image”, et après un réglage “Avancé”, un réglage de la luminosité de chaque mode de la “Gestion des couleurs” n'est pas possible.

Signal d'entrée > HDMI
11 HDMI
Configure le signal d'entrée HDMI.
	Entrée	Auto	Règle automatiquement les signaux d'entrée.
		Standard	Sélectionnez ceci lorsque la plage dynamique des images d'entrée est 16 - 235.
		Amélioré	Sélectionnez ceci lorsque la plage dynamique des images d'entrée est 0 - 255.
	Espace color.	Auto	Règle automatiquement les signaux d'entrée.
		YCbCr (4:4:4)	Sélectionnez ceci lorsque les signauxVIDEOS YCbCr(4:4:4) sont en entrée.
		YCbCr (4:2:2)	Sélectionnez ceci lorsque les signauxVIDEOS YCbCr(4:2:2) sont en entrée.
		RVB	Sélectionnez ceci lorsque les signaux VIDEOS RVB sont en entrée.
	Contrôle avec HDMI	Marche	Active les communications CEC.
		Arrêt	Désactive les communications CEC.

• Le réglage est disponible uniquement si le terminal HDMI est choisi.
• L"Entrée)Auto" ne fonctionne pas correctement pour certains périhériques sources. Dans ce cas, veuillez utiliser le Mode standard ou le Mode optimisé.
  Abréviations

CEC: Consumer Electronics Control (Commande des composants électroniques grand public)

Signal d'entrée > COMP.
12 COMP.
Configure le signal d'entrée pour les terminaux d'entrée de la catégorie en composantes.
	Espace color.	Y Pb/Cb Pr/Cr	Sélectionnez ici lorsque les signaux de composantes video sont en entrée.
		RVB	Sélectionnez ici lorsque les signaux video RVB sont en entrée.
		SCART	Sélectionnez ici lorsque des signaux video RGB et des signaux de synchronisation sont entrés via l'interface SCART sur les marchés européens.

• Le réglage est disponible uniquement si les bornes video à composantes sont choisis.

Menu de configuration (suite)

Signal d'entrée > Video / S-Video

13 Vidéo / S-Vidéo

Règle les signaux d'entrée Video / S-Video.

	Niveau NTSC	0IRE	Règle la gradation des signaux sans le réglage 7.5 IRE.
		7,5IRE	Règle la gradation des signaux avec le réglage 7.5 IRE.

• Réglez ceci seulement lorsque les signaux NTSC sont en entrée via la borne video ou S-Video.

	Système Couleur	Auto	Configure le système de couleurs automatiquement.
		NTSC	Sélectionnez ceci lorsque le système couleur est NTSC.
		NTSC4,43	Sélectionnez ceci lorsque le système couleur est NTSC4,43.
		PAL	Sélectionnez ceci lorsque le système couleur est PAL.
		PAL-M	Sélectionnez ceci lorsque le système couleur est PAL-M.
		PAL-N	Sélectionnez ceci lorsque le système couleur est PAL-N.
		SECAM	Sélectionnez ceci lorsque le système couleur est SECAM.

• Le réglage n'est disponible que lorsque l'image d'entrée video ou S-video est projetée.

Signal d'entrée > PC

14PC

Configure l'entrée PC.

	Alignment Auto	Règle automatiquement l"Tracking", "Phase" and "Position image".
	Tracking	Règle la taille horizontal et la zone d'affichage de l'image. (Cela peut varier suivant le signal, mais ne nécessite normalement pas de réglage.)
	Phase	Règle les images scintillantes et les images floues. (Cela peut varier suivant le signal, mais ne nécessite pas normalement de réglage.)
	Position image	Règle la position d'affichage de l'image.

• Cela ne peut être régle que lorsque l'entrée PC est sélectionnée.

Signal d'entrée > Position image

15 Position image

Ajuste la position horizontal / vertical de l'image projetée.

• La position de l'image varie suivant les signaux d'entrée. L'imag provenant de meme signaux peut ne pas etre complètement affichee. Regle la position de l'imag a I'aide de ce menu pour afficher l'imag correctement.

Signal d'entrée > Aspect (Vidéo)

16 Aspect (Védo)

Configure la taille de I'écran de l'image projetée.

	4:3	Définit la taille de l'écran à 4:3 pour l'image projetée.
	16:9	Définit la taille de l'écran à 16:9 pour l'image projetée.
	Zoom	Zoom les images. (ne peut pas être sélectionné dans le cas de signaux HD.)

• Ce réglage peut aussi être configuré à partir de la télécommande. (P14)
• Les éléments ne peuvent pas etre définis dans le cas de signaux de PC.

Signal d'entrée > Aspect (PC)

17 Aspect (PC)

Configure la taille de l'écran de l'image projetée.

	Auto	Agrandi le signal PC horizontally et verticalement jusqu'à ce qu'il prenne la hauteur de l'écran, en affichtant le signal dans son format original.
	1:1	Affiche le signal PC correspondant à l'écran avec un rapport 1 point par pixel. L'écran de PC peut être affiché dans sa taille originale.
	Plein écran	Agrandi le signal PC horizontally / verticalement.

• Ce réglage peut aussi être configuré à partir de la télécommande. (P14)
• Ce réglage ne peut pas être définis dans le cas de signaux SD ou HD.

Signal d'entrée > Eternrement V (lorsque des signaux HD ou SD sont en entrée)

18 Etirement V

Lorsque regle à "Marche", l'image 2,35:1 projetée sera etirée verticalement à la résolution de l'écran.

	Marche	L' image 2,35:1 projetée sera étirée verticalément à la résolution de l'écran.
	Arrêt	Projette l' image 2,35:1 celle qu'elle. (Des bandes noires apparaitront en haut et en bas.)

• Ce réglage ne peut pas être définis dans le cas de signaux PC.

Signal d'entrée > Surbalayage

19 Surbalayage

Choisit s'il faut utiliser le surbalayge ou non pour le signal video SD.

Marche	Surbalayage le haut, la gauche, le bas et la droite, chacun à 2,5%.
Arrêt	Ne pas surbalayer.

• Ce réglage n'est pas disponible lorsque un signal PC ou HD est en entrée.

Signal d'entrée > Masque

20 Masque

Masque (cache) la zone externe de l'image projetée.

	2,5%	Masque 2,5% de l'écran.
	5%	Masque 5 % de l'écran.
	Arrêt	Aucun masque.

• Le masquage est disponible uniquement pour des images haute définition.

Signal d'entrée > Film

21 Film

Sélectionnez ceci pour visionner des films tournées sur pellicule.

	Auto	Une fois déterminé s'il s'agit d'un film à 24 images ou d'une réserve à 60 images (50 images), change le paramètre pour la conversion progressive optimale.
	Film	Corrige le mouvement non naturel du traitement de l'ajustement matériel de 24 à 60 images (50 images) returné en 24 images.
	Arrêt	Règle la conversion progressive appropriée pour la réserve.

• Seulement 480i/576i/1080i sont selectionnables.
• Sélectionner "Auto" ou "Arrêt" si le fonctionnement devient inadéquat. Ceci ne fonctionne pas correctement en particulier avec la vente.

Menu de configuration (suite)

Installation > Contrôle Objectif
22 Contrôle Objectif
Contrôle le déplacement motorisé de l'objectif lors du réglage du projecteur.
	Mise au point	Fonction pour régler la mise au point de l'objectif.
	Zoom	Fonction pour régler le zoom de l'objectif.
	Décalage	Fonction pour régler le décalage de l'objectif. (Appuyez sur les boutons haut / bas / gauche / droit pour faire décaler l'écran).
	Mire de test
	Marche	Affiche la mire de test avec les régles ci-dessus. Affichage pour le "Zoom" et le "Décalage": Image de grandes grilles vertes) (Image de petites grilles vertes)
	Arrêt	Sans afficher l'image de charge, affiche le signal d'entrée externe.
Verrouillage
	Marche	Désactive le réglage de l'objectif. Un message d'alarme apparaît lorsque le bouton [LENS] de la télécommande est pressé.
	Arrêt	Permet le réglage de l'objectif.

Installation > Décalage pixels
23 Décalage pixels
Effectuez des réglages fins d'un pixel pour chaque décalage de couleur mineur dans le sens horizontal / vertical de l'image.
	Rouge Horiz.	(Déplacer le rouge vers la gauche) 1 à 7 (déplacer le rouge vers la droite)
	Vert Horiz.	(Déplacer le vert vers la gauche) 1 à 7 (déplacer le vert vers la droite)
	Bleu Horiz.	(Déplacer le bleu vers la gauche) 1 à 7 (déplacer le bleu vers la droite)
	Rouge Vert.	(Déplacer le rouge vers le bas) 1 à 5 (déplacer le rouge vers le haut)
	Vert Vert.	(Déplacer le vert vers le bas) 1 à 5 (déplacer le vert vers le haut)
	Bleu Vert.	(Déplacer le bleu vers le bas) 1 à 5 (déplacer le bleu vers le haut)

• Les axes horizontally et verticaux sont inversés lorsqu'el'image est renversée vers la gauche, la droite, vers le haut ou vers le bas.
• Lors de l'ajustement, utilisez des images fixes avec des contours forts.
• Comme les ajustements sont mineurs, leur effet pourrait être difficile à voir avec certaines images.

Installation > Type d'installation
24 Type d'installation
Inverse l'image suivant l'axe vertical (haut ou bas), horizontal (droite ou gauche), suivant l'état de projection du projecteur.
	Proj. Avant	Sélectionnez ceci pour une projection avant depuis une table.
	Mont. Plafond AV	Sélectionnez ceci pour une projection avant depuis le plafond.
	Rétro proj.	Sélectionnez ceci pour une projection arrêté depuis une table.
	Mont. Plafond AR	Sélectionnez ceci pour une projection arrêté depuis le plafond.

Installation > Trapèze

25 Trapèze

Compense la distorsion trapézoidale causée par l'installation.

• Si le "Réglage du décalage" est autre que 0% , l'image peut être projetée à l'écran de façon incorrecte lorsque la distorsion trapézoidal est compensée. (P21)

Installation > Type Ecran
26 Type Ecran
Corrige l'équilibre des blancs biaisé dérivé des caractéristiques réflectives de l'écran.
	Arrêt	N'apporte aucune correction. (Généralement régle sur arrêt).
	A	Corrige en légèrement rougeâtre.
	B	Corrige en légèrement verdâtre.
	C	Corrige en légèrement bleuâtre.

Affichage > Couleur fond
27 Couleur fond
Configure la couleur de l'écran affichée en l'absence de signaux entrants.
	Bleu	Configure la couleur de l'écran à “Bleu”.
	Noir	Configure la couleur de l'écran à “Noir”.

Affichage > Position menus

28 Position menus

Règle la position de l'affichage du menu. Les positions possibles pour l'affichage du menu sont les quatre coins ou le centre de l'écran.

en haut à gauche→en haut à droitie→au centre en bas à droite→en bas à gauche→en bas à droitie

• Cela peut également être configuré à partir de la télécommande. (P14)

Affichage > Affichage menus
29 Affichage menus
Définit la durée de l'affichage du menu.
	15 sec	Affichage pendant 15 secondes.
	Marche	Affichage permanent.

Affichage > Aff. ligne
30 Aff. ligne
Affiche ou non le réglage d'entrée lors du changement de source.
	5 sec	Affichage pendant 5 secondes.
	Arrêt	Ne pas afficher.

Affichage > Aff. source
31 Aff. source
Affiche ou non l'entrée source lors du changement d'entrée.
	Marche	Affiche la source des signaux d'entrée.
	Arrêt	Ne pas afficher.

Menu de configuration (suite)

Affichage > Logo

32Logo

Déterminé si "Logo" doit être affché lors du démarrage.

Marche	Affichage pendant 5 secondes.
Arrêt	Ne pas afficher.

Affichage > Langue

33 Langue

Determine la langue d'affichage du menu.

日本語	Japonais
English	Anglais
Deutsch	Allemand
Español	Espagnol
Italiano	Italien
François	François
Portugués	Portugais
Nederlands	Hollandais
Svenska	Suédois
Norsk	Norvégien
Russkii	Russe
中文	Chinois

Fonction > Puisance lampe

34 Puisance lampe

Configure la puissance de la lampe source de lumière.

Normal	Dans les cas habituels,CHOISSEZ CE paramétrAGE. (150 W)
Haut	SÉLECTIONNZ ceci lorsqu"il est difficile de voir l'image dans une piece éclairée. (200 W)

• Les réglages ne peuvent être changés pendant environ 90 secondes après que cet apparéil ait été allumé.
• Les réglages ne peuvent être changés pendant environ 60 secondes après qu'ils aient été régles.

Fonction > Trigger

35 Trigger

Configure la sortie de la borne Trigger.

Arrêt	La désactive.
Marche(Power)	Déplace l'écran vers le HAUT/BAS suivant la puissance.
Marche(Etir. V.)	Commande l'objectif anamorphique suivant l” “Étirement-V”.

Fonction > Mire de test

36 Mire de test

Affiche 6 types de mires de test. Pour verification de la condition et du ton de couleur, ainsi que de la taille de pixel. Autiliser lorsque nécessaire.

• Cela peut également être configuré à partir de la télécommande. (P14)

Fonction > Arrêt Auto

37 Arret Auto

Eteint automatiquement l'appareil lorsqu'il n'est pas utilisé pendant un certain temps.

	Non	Désactive l'arrêt auto.
	1 heures	Arrêt auto après une heures.
	2 heures	Arrêt auto après 2 heures.
	3 heures	Arrêt auto après 3 heures.
	4 heures	Arrêt auto après 4 heures.

Fonction > Haute Altitude

38 Haute Altitude

Sélectionnez ceci lorsque le projecteur est utilisé dans un endroit à faible pression atmosphérique (supérieure à 900 mètres au dessus du niveau de la mer).

Marche	Marche.
Arrêt	Arrêt.

Informations

	Entrée	Affiche l'entrée video actuellesment sélectionnée.
	Source	Affiche le type de signal d'entrée video en cours. (Si l'entrée est le signal du PC, ce point peut ne pas s'afficher)
	Résolution	Dans le cas d'un signal PC, la résolution est affichée.
	Fréquence H	Dans le cas d'un signal PC, la fréquence horizontale est affichée.
	Fréquence V	Dans le cas d'un signal PC, la fréquence verticale est affichée.
	Profondeur couleur	Affiche la profondeur des couleurs des signaux video entrés par les bornes HDMI. [La profondeur des couleurs n'est pas affichée lorsque l'entrée est YCbCr (4:2:2)]
	Temps lampe	Affiche le nombre d'heures cumulé d'utilisation de la lampe.

Personnalisation des images projetées

Vouss pouvez ajuster l'image projetée à une qualité d'image désirée et enregistrer la valeur régée. (Modes) Hormis les cinq modes par défaut "Cinéma 1", "Cinéma 2", "Cinéma 3", "Naturel", "Scène", "Dynamique" and "THX", il existe 2 modes supplémentaires de réglage définissables par l'utilisateur pour le mode d'image.

Changer le réglage initial des modes

"Contraste", "Luminosite", "Couleur", "Teinte", "Temp. Couleur", "Gamma", "Netteté", "NR", "CTI", "Ouverture de l'objet" et "Clear Motion Drive" sont enregistrés dans le mode.

1 Choisit le mode

2 Ajuste la qualité d'image

Exemple: Pour régler le "Contraste"

1 Affichez le menu de configuration

2 Sélectionnez "Qualité image" → "Contraste"

3 Ajustez le réglage

4 pour finaliser les réglages

D'autres éléments peuvent également être régles

Pour terminer

• "Temp. couleur", "Gamma", et "Ouverture objectif" peuvent être aussi régles depuis la télécommande. (P14)

Enregistrrer un mode définir par l'utilisateur

1 Sélectionnez le mode

USER 1

USER 2

2 Ajuste laqualité d'image

• Consultez "Changer le réglage initial des modes" pour la procédure de réglage de la qualité d'image. (P42)

3 Pour terminer

Enregistrer un mode défini par l'utilisateur dans le Menu

1 Ajuste la qualité d'image

• Consultez "Changer le réglage initial des modes" pour la procédure de réglage de la qualité d'image. (P42)

2 Affichez le menu de configuration

3 Sélectionnez “Qualité image” → “Modes” → “Naturel”

4 Enregistrez le réglage

AVERTISSEMENT

Le réglage des paramètres de qualité d'image ne sera pas enregistré si d'autres profiles d'image sont séLECTIONnés avant l'enregistrement de ces paramètres.

Dépannage

Avant d'envoyer votre apparéil à votre détaillant/agréé pour une réparation, veuillez vérifier les points suivants.

Les situations suivantes ne sont pas des défectuosités.

■ You n'avez pas à vous inquieter des situations suivantes si vous ne constazez aucune anomalie à l'écran.

• Une partie du dessus ou la face avant de l'appareil est chaude.
  L'appareil émet un craquement.
• Un bruit de fonctionnement se fait entendre à l'intérieur de l'appareil.
• Une tache de couleur apparait sur certains écrans.

■ Effectuez les opérations suivantes lorsque l'appareil est incapable de fonctionner normalement en raison de parasites ou de bruits externes.

① Lorsque l'appareil est en mode veille, débranchez l'alimentation électrique puis rebranchez la prise.
② Appuyez sur le bouton marche/arrêt pour remettre l'appareil sous tension.

Il est possible que la lampe fasse un bruit lorsqu'elle est eteinte mais cela est sans danger.
La fabrication de l'appareil D-ILA fait appel à une technologie de haute précision mais il est possible que certains pixels soient manquants ou que d'autres restent en permanence allumés.

L'appareil n'est pas alimenté
Le cable d'alimentation électrique est-il branché?	Insérez fermement la prise du cable d'alimentation.	P24
Le couvercle de la lampe est-il correctement fermé?	Retirez la prise du cable d'alimentation lorsque l'appareil est en mode veille et fermez correctement le couvercle de la lampe. Rebranchez ensuite la prise de courant.	P49
La lampe est-elle en phase de refroidissement?	Suivant la fin de la phase de refroidissement, rallumez l'appareil.	P25
L'image projetée est nombre
La lampe est-elle proche de la fin de sa durée de vie?	Vérifiéz la durée de vie de la lampe dans le menu d'informations. Préparez une nouvelle lampe ou remplacez-la dés que possible lorsqu"elle approche de sa limite de durée.	P48 à 50
L'appareil fonctionne lorsqu"il est allumé puis s'arrête brusquement après quelques minutes
Les entrées et sorties d'air sont-elles bloquées?	Retirez la prise du cable d'alimentation lorsque l'appareil est en mode veille et retirez tout objet qui bloquerait la ventilation. Rebranchez ensuite la prise de courant.	P12 à 13
Le filtré est-il sale?	Nettoyez le filtré.	P51
L'image video n'apparaît pas
Le bon cable d'entrée externe est-il sélectionné?	Sélectionnez l'entrée externe qui convient.	P24
Le pérophérique audiovisuel est-il correctement raccordé?	Raccodez correctement le pérophérique audiovisuel.	P16 à 20
Le pérophérique audiovisuel est-il allumé?	Mettez le pérophérique audiovisuel sous tension et lancez la lecture de la vente.	P24
Le pérophérique audiovisuel émet-il les bons signaux video?	Réglez correctement le pérophérique audiovisuel.	P16 à 20
Le réglage de la borne d'entrée est-il correct ?	Réglez "COMP." et "HDMI" dans le menu configuration en fonction des signaux entrants.	P35 - 11 12
L'image video est-elle temporairement masquée?	Appuyez sur le bouton [HIDE] pour afficher à nouveau l'image video.	P25
L'image ne peut pas être projetée
Est-ce que l'image clignotera et devien-dra invisible avec l'entrée HDMI ?	Veuillez utiliser un cable HDMI court.	P18
L'image ne peut pas être sortie via la borne HDMI.
Est-ce que la Configuration de la fonction “Contrôle avec HDMI” est sur “Arrêt”?	Réglez la fonction “Contrôle avec le HDMI” sur “Arrêt”.	P35 - 11

• Meme si la fonction "Contrôle avec le HDMI" est sur "Marche", il existe toujours certains apparéils qui ne peuvent pas afficher l'image normalement.

Les couleurs n'apparaissent pas ou semble t'étranges
L'image est-elle correctement réglee?	Réglez la “Couleur” et “Teinte” dans le menu configuration.	P31 - 04 05

L'image video est floue
La mise au point est-elle correctement réglée?	Réglez la mise au point.	P24
L'appareil est-il placé trop près ou trop loin de l'écran?	Installez l'appareil à une bonne distance de l'écran.	P21 à 22

Absence d'images video
Le réglage du masque d'écran a-t-il été effectué ?	Réglez “Masque” dans le menu configuration sur “Arrêt”.	P27, 37 - 20
L'affichage n'est-il pas en position normale ?	Modifiez la valeur de “Position d'image” dans le menu de configuration pour garantir que des images ne sont pas manquantes.	P36 - 15

La télécommande ne fonctionne pas
Les piles sont-elles installées correctement ?	Assurez-vous que les pôles (⊕ou ⊙) correspondent bien lors de la mise en place des piles.	©P15
Les piles sont-elles déchargées ?	Remplacez les piles.	©P15
Y a-t-il un objet qui obtrue la communication entre la télécommande et le capteur de télécommande ?	Enlevez tout objet pouvant faire obstruction.	©P15
La télécommande est-elle tenue trop loin de l'appareil ?	Tenez la télécommande plus après du capteur lorsque vous l'utilisez.	©P15

L'alimentation électrique est brutalement interrompue
Le réglage de l'arrêt auto a-t-il été effectué?	Réglez “Arrêt Auto” dans le menu configuration sur “Non”.	P41 - 37

Que faire lorsque ces messages s'affichent

Message	Cause (Description)
COMP. Pas de signal	Aucun apparéil n'est raccordé à la borne d'entrée. La borne d'entrée est raccordée mais il n'y a pas de signal. →Activez l'entrée des signaux-video.
COMP. Remplacement de la lampe Retour BACK	Un signal video ne pouvant pas été utilisé par cet apparéil a été entré. →Faites entre des signaux video pouvant être utilisés. *Les noms des bornes d'entrée, comme COMP. S'affichera en jaune.
	Ce message s'affiche lorsque la lampe a accumulé plus de 2900 heures de fonctionnement. Afin d'enlever ce message, appuyez sur le bouton [Back]. →Veuillez préparer une nouvelle lampe puis remplacez-la d'es que possible et remettez le compteur temps de la lampe à zéro. (P48 à 50)

À propos des indicateurs d'alertes

Le temps cumulé d'utilisation de la lampe ou le mode d'ajretissement de cet apparil est affiché par les indicateurs. Pour de plus amples informations concernant l'affichage des indicateurs au cours du fonctionnement normal, consul- tez "Commandes et fonctionnalités". (P12)

N°	Indicateur			Durée du clignotement	Fréquence de clignotement	Fréquence du clignotement	Signification
	WAR-NING	LAMP	STANDBY/ON
1	-	-	Témoin allumé (rouge)	-	-	-	Pendant la mise en veille	Affichage d'indicateur en conditions normales
2	-	-	Témoin allumé (vert)	-	-	-	Lorsque l'appareil est allumé (Masque désactivé)
3	-	-	Témoin éteint (vert)	0,5 seconde	continuous	-	Lorsque l'appareil est allumé (Masque activé)
4	-	-	Témoin éteint (rouge)	0,5 seconde	continuous	-	Pendant la période de refroidissement
5	-	Allumé (orange)	-	-	-	-	Le moment de replacer la lampe est proche (P48 à 50) (Lorsque le temps cumulé d'utilisation de la lampe a dépassé 2900 heures)
6	-	Allumé (orange)	-	-	-	-	La lampe est parvenue à la limite de sa durée de vie (P48 à 50) (Lorsque le temps cumulé d'utilisation de la lampe a dépassé 3000 heures)
7	Allumé (Rouge)	Eteint (orange)	-	0,25 seconde	1 fois	0,75 seconde	La lampe ne s'allume pas et l'appareil est incapable de projeter les images
8				0,25 seconde	2 fois	0,75 seconde	La lampe s'éteint pendant la projection
9				0,25 seconde	3 fois	0,75 seconde	Le couvercle de la lampe est démontré
10	Eteint (Rouge)	-	-	0,25 seconde	1 fois	0,75 seconde	Dysfonctionnements de l'alimentation d'énergie
11				0,25 seconde	2 fois	0,75 seconde	Le ventilateur de refroidissement est arrêté (il s'est bloqué)
12				0,25 seconde	3 fois	0,75 seconde	Température interne trop élevé (température interne anormale)
13				0,25 seconde	4 fois	0,75 seconde	Température externe trop élevé (température externe anormale)
14		Eteint (orange)		0,25 seconde	1 fois	0,75 seconde	Circuit électrique annormal (démarrage anormal du circuit d'alimentation)
15				0,25 seconde	2 fois	0,75 seconde	Réinitialisation du circuit électrique (circuit d'alimentation)
16				0,25 seconde	3 fois	0,75 seconde	Circuit électrique annormal (communication anormal du circuit d'alimentation)
17				0,25 seconde	4 fois	0,75 seconde	Dysfonctionnement dans la fermeture automatique de l'objet

Mesures à prendre en cas d'advertissement

Lorsque l'appareilonne mode aleret (n° 7 à 17), il arrête automatiquement la projection, et cesse d'utiliser le ventilateur de refroidissement pendant environ 60 secondes.

Suivant l'arrêt du ventilateur, débranchez l'alimentation électrique de l'appareil.

Suivez ensuite la procEDURE ci-dessous.

N°	Vérifier	Action
7	• Assurez-vous que l'appareil n'a pas subit de chocol d'impact pendant qu'il fonctionnait.	Allumer l'appareil à nouveau.
8	• Assurez-vous que la lampe et le couvercle de lampe sont installés correctement.
9	• Vérifie que rien ne bloque la fermeture automatique de l'objectif.
17
10	• Assurez-vous que rien ne bloque les entrées d'air.	Laissez l'appareil refroidir le temps qu'il faut.
11
12
13	• Assurez-vous que la température externe est normale.	Allumez l'appareil à nouveau.
14
15
16

Si l'indicateur d'avertissement s'allume à nouveau, attendez que le ventilateur de refroidissement s'arrête. Débranchez ensuite le cable d'alimentation de la prise électrique.

Appelez vous détaillant/agree pour faire réparer l'appareil.

Remplacement de la lampe

La lampe est un produit périssable. Si l'image est nombre ou si la lampe est eteinte, remplacez la lampe.

Lorsque le moment de remplacer la lampe approche, un message s'affiche à l'écran et son état est indiqué par le témoin.

(46 a 47)

AVERTISSEMENT

• Débranche le cable d'alimentation de la prise électrique. Ne pas débrancher l'appareil peut cause des blessures ou de décharges électriques.
• Ne remplacez pas la lampe immédiatement après une utilisation de l'appareil. Laissez-le refroidir une heures ou plus avant de procéder au remplacement. La température de la lampe est encore élevé et cela peut provoquer une brûlle.
• Ne faites pas subir de chocs à la lampe. Cela pourrait la faire éclater.
• Ne pas utiliser de dépoussierant à gaz inflammable pour nettoyer les pieces internes de l'appareil. Cela peut provoquer un incendie.

NOTE

Durée de vie utile de la lampe

• En utilisant le réglage "Normal" de l'alimentation de la lampe, la durée de vie de la lampe sera d'environ 3000 heures. Il s'agit d'une durée de vie moyenne qui ne peut pas être garantie.
• La durée de vie utile de la lampe peut ne pas atteindre 3000 heures suivant les conditions d'utilisation.
• Lorsque la lampe a atteint la fin de sa durée de vie utile, sa lumière s'affaiblit rapidement.
• Si l'image devient nombre, que la teinte devient étrange, ou que l'image scintille, replacer sans tarder la lampe.

Acheter une lampe

Veuillez consulter vous détaillant/agréé.

Lampe

Piecen°:BHL5010-S

Procedure pour le remplacement de la lampe

1 Retirez le couvercle de la lampe

• Retirez les vis à l'aide d'un tournevis

2 Dévissez les vis de la lampe

• Dévissez les vis à l'aide d'un tournevis

3 Retirez le module de la lampe

• Saisissez la poignée et tirez le module de la lampe.

4 Installez le nouveau module de la lampe

5 Serrez les vis du nouveau module de lampe

• Serrez les vis à l'aide d'un tournevis

Fixez le couvercle de lampe

• Insérez la partie supérieure (comportant deux pattes) du couvercle de la lampe dans l'appareil.
• Serrez les vis à l'aide d'un tournevis

AVERTISSEMENT

• N'utilise que des produits originaux pour remplaçer le module de la lampe. De plus, n'essayez jamais de réutiliser un module de lampe usageé. Cela pour rait provoquer un dysfonctionnement.
• Ne pas toucher la surface de la nouvelle lampe. Cela pourrait raccourcir la durée de vie de la lampe et provoquer son éclatement.

NOTE

Suivant le remplacement de la lampe

• Ne placez pas la lampe que vous venez dePTRirer à la portée d'enfants ou aproximé d'éléments combustibles.
• Éliminez les lampes usagées de la même façon que des lampes fluorescentes. Respectez votre réglementation locale pour leur élimination.

Remplacement de la lampe (Suite)

AVERTISSEMENT

• Ne remettez le temps lampe à zéro que lorsque vous avez replacé la lampe.
• Ne la réinitialisez jamais alors qu'elle est toujours en service. Sinon, la mesure d'évaluation du délambda de remplacement de la lampe pourrait être inexacte et la lampe pourrait exploser.

Remetre à zéro le temps lampe

Une fois la lampe changée, remettez le Temps lampe à zéro.

1 Branchez la prise du cable d'alimentation à la prise électrique

2 Doit être effectué via la télécommande en mode veille (le projecteur est alimenté, mais il n'est pas allumé).

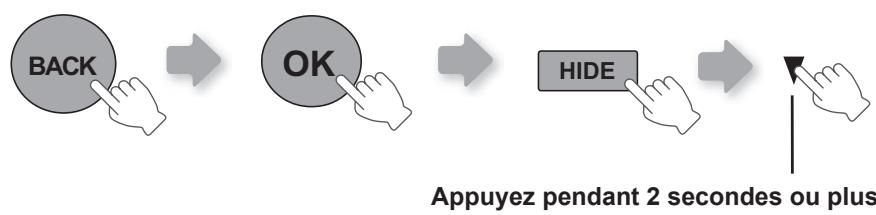

• Appuyez dans l'ordre indiqué.
• Appuyez sur chaque bouton dans des intervalles de 2 secondes et appuyez sur le dernier bouton pendant 2 secondes ou plus.

• Les indicateurs [STANDBY] et [LAMP] clignotent pendant 3 secondes. ÀpRES quoi, l'appareil se met en voille.

Nettoyage et remplacement du cadre

Nettoyez le filtré régulièrement faute de quoi l'efficacité de l'entrée d'air risque de diminuer, et un dysfonctionnement pourrait survenir.

1 Retirez le filtré interieur

Soulevez la patte tout en la poussant

2 Nettoyez le filtré

• Lavez le filtré avec de l'eau et séchez-le à l'abri du soleil.
• Dans le cas de salissures très importantes, l'utilisation d'un detergent neutre est recommendée. Portez des gants en caoutchouc lorsque vous utilisez un dégent neutre.
• Àprous avoir lavé le filtré avec de l'eau, assurez-vous qu"il est complètement sec avant de le réinstaller. Sinon, une décharge électric ou des dysfonctionnements pouraient survenir.
• Ne pas nettoyer le filtré avec un aspirateur ou de l'air comprimé. Le filtré estSouple et pourrait être endommagé.

3 Réinstallez le filtretre interieur

AVERTISSEMENT

• Débranche le cable d'alimentation de la prise électrique.

NOTE

Si le filtré est endommagé ou trop sale pour être nettoyé

• Le remplacer par un nouveau filtré. Un filtré sale salira les pieces intènes de l'appareil et causera des ombres sur l'imagee video.
  Pour acheter un nouveau filtré ou s'il y a de la saleté sur des pièces internes, consulter votre détaillant/agréé.
  Filtre interieur Pièce n: Filtre de remplacement:

le filtered est noir:

PB006560999(Filtre intérieur)

Interface RS-232C

Le contrôle de cet apparéil est possible en connectant l'ordinateur à cet apparéil avec un cable RS-232C (D-Sub 9 broches).

Caracteristiques RS-232C

Cet apparel

Broche n°	Signal	Fonction	Direction du signal
2	RxD	Recevoir des données	PC→cet apparéil
3	TxD	Transmettre des données	cet apparéil→PC
5	GND	Masse	-
1,4,6 - 9	N/C	-	-

• PC se rapporte à l'appareil assurant le contrôle, par exemple un ordinateur personnel.

Mode	Asynchronne
Taille d'un caractère	8 bit
Parité	Aucune
Bit de début	1
Bit d'arrêt	1
Débit	19200 bps
Format des données	Binaire

Bit de début
Bit d'arrêt

Format de commande

La commande entre cet apparéil et l'ordinaire consiste en "En-tête", "ID de l' apparéil", "Commande", "Données" et "Fin".

• En-tête (1 octet), Identification d'unité (2 octets), Commande (2 octets), Données (n octets), Fin (1 octet)

En-tête

Ce code binaire indique le début de la communication.

Code binaire	Type	Description
21	Commande pour l'utilisation	PC→cet apparéil
3F	Commande de ↔réference	PC→cet apparéil
40	Commande de ↔réponse	cet apparéil→PC
06	ACK	cet apparéil→PC (Lorsque la commande est acceptée sans erreur, elle returne au PC)

■ Identification d'unité

Ce code spécifique l'unité. Le code binaire est fixé à “8901”.

Commande et données

Commande de fonctionnement et données (Code binaire)

Commande	Type	Description des données
0000	Vérification de la connexion	Vérifie si la communication est disponible entre cet apparéil et le PC pendant la veille.
5057	Alimentation électrique	Pendant la veille 31: Allume l'appareil. Lorsque l'apparéil est sous tension 30: Eteint l'apparéil. (Mode veille)
4950	Entrée	Lorsque l'apparéil est sous tension 30: S-VIDEO 31: VIDEO 32: COMP. 33: VGA 36: HDMI 1 37: HDMI 2
5243	Télécommande	Envoie le même code que celui de la télécommande fournie avec l' apparéil. ● "Code de télécommande" (P54)

Commande de fonctionnement et données (Code binaire)

Commande	Type	Description des données
5057	Alimentation électrique	Pendant le mode veille ou lorsque l'appareil est sous tension 30: Mode veille. 31: Allume l'appareil 32: Pendant le refroidissement 34: Mode averissement
4950	Entrée	Lorsque l'appareil est sous tension 30: S-VIDEO 31: VIDEO 32: COMP. 36: HDMI 1 37: HDMI 2

■ Fin

Ce code indique la fin de la communication. Le code binaire est fixé à "0A".

Code de la télécommande

• Le code binaire est envoyé pendant la communication.

Nom du bouton de contrôle de la télécommande	Code binaire
▲	37 33 30 31
▼	37 33 30 32
BACK	37 33 30 33
ON	37 33 30 35
STAND BY	37 33 30 36
HIDE	37 33 31 44
LENS.AP.	37 33 32 30
MENU	37 33 32 45
OK	37 33 32 46
LENS	37 33 33 30
▲	37 33 33 34
▲	37 33 33 36
MENU POSITION	37 33 34 32
PC	37 33 34 36
VIDEO	37 33 34 41
S-VIDEO	37 33 34 42
COMP.	37 33 34 43

Nom du bouton de contrôle de la télécommande	Code binaire
TEST	37 33 35 39
CINEMA 3	37 33 36 36
STAGE	37 33 36 37
CINEMA 2	37 33 36 38
CINEMA 1	37 33 36 39
NATURAL	37 33 36 41
DYNAMIC	37 33 36 42
USER 1	37 33 36 43
USER 2	37 33 36 44
THX	37 33 36 46
HDMI 1	37 33 37 30
HDMI 2	37 33 37 31
PIC.ADJ.	37 33 37 32
GAMMA	37 33 37 35
C.TEMP	37 33 37 36
ASPECT	37 33 37 37

Exemples de communication RS-232C

Cette section montre des exemple de communication du RS-232C.

Commandepourl'utilisation

Type	Commande									Description
Vérification de la connexion	PC→Cet appareil: 21 89 01 00 00 0A Cet apparéil→PC: 06 89 01 00 00 0A									Vérification de la connexion
Allumage (On)	PC→Cet appareil: 21 89 01 50 57 31 0A Cet apparéil→PC: 06 89 01 50 57 0A									Lorsque l'appareil est allumé à partir du mode veille
Extinction (Off)	PC→Cet appareil: 21 89 01 50 57 30 0A Cet apparéil→PC: 06 89 01 50 57 0A									Lorsque l'appareil est étant (mode veille) depuis l'état allumé
Entrée (Composan-tes)	PC→Cet appareil: 21 89 01 49 50 32 0A Cet apparéil→PC: 06 89 01 49 50 0A									Lorsque l'entrée video est réglée sur composantes.
Télécommande (MENU)	PC→Cet appareil: 21 89 01 52 43 37 33 32 45 0A Cet apparéil→PC: 06 89 01 52 43 0A									Lorsque la même opération que d'ap-puyer sur le bouton [MENU] de la télé-commande est effectué.

Type	Commande	Description
Allumage (On)	PC→Cet appareil: 3F 89 01 50 57 0A Cet appareil→PC: 06 89 01 50 57 0A Cet appareil→PC: 40 89 01 50 57 31 0A	Lorsque l'information du mode allumé est acquise
Entrée (S-VIDEO)	PC→Cet appareil: 3F 89 01 49 50 0A Cet appareil→PC: 06 89 01 49 50 0A Cet appareil→PC: 40 89 01 49 50 30 0A	Lorsque l'information de l'entrée S-VIDEO est acquise

Droits d'auteurs et mise en garde

À propos des marque de commerce et droits d'auteurs

• HDMI, le logo HDMI ainsi que l'interface multimédia haute définition sont des marques de commerce ou des marques déposées de HDMI Licensing LCC.

Mises en garde

du D-ILA

Ne pas projeter des images fixes ou des images qui ont des parties fixes pendant une longue durée. Les parties fixes de l'image pourrait rester sur l'écran.

Portez une attention particulière aux images sur les écrans de quelques video et de programmes d'ordinateur. Il n'y a peu problème avec les images video normales, comme les films.

Lorsque l'appareil est inutilisé pendant une période prolongée

Ne pas utiliser l'appareil pendant une longue période peut entraîner des erreurs dans les fonctions. Allumez l'appareil occasionnellement et utilisez le.

Environnement d'utilisation

• Évitez l'exposition directe de l'écran à un éclairage direct et à la lumière du soleil. Masquez la luzière à l'aide d'un rideau. Les images peuvent être correctement projetées en ascombrissant la pierce.
• N'utilisez pas cet apparéil dans une pièce avec de la fumée de cigarette ou de la vapeur grasse. Cela pourrait entraîner un dysfonctionnement de l' apparéil.

Remplacement des pieces

Cet apparéil contient des pieces ( éléments optiques, ventilateur, etc.) devant être replacées pour préserver son fonctionnement. Le temps entre estimé entre chaque remplacement des pieces varie considérablement en fonction de l'utilisation et de l'environnement. Veuillez consulter votre détaillant/agree pour le remplacement des pieces.

Procedures d'entretien

Nettoyage du boftier

• Nettoyez doucement la poussière présente sur le boitier avec un chiffon doux. En cas de salissures plus importantes, tremper un chiffon dans l'eau, l'essorer puis froter avant d'essuyer à nouveau avec un chiffon sec.

Veillez à respecter les consignes suivantes pour éviter une dégradation du boftier ou l'atteinte de son revêtement peint.

• Ne pas essayer avec un diluant ou du benzène.

• Ne pas pulveriser de produits chimiques volatiles comme un insecticide.

• Ne pas laisser en contact prolongé avec des produits en plastique ou en caoutchouc.

Poussière dans les entrées d'air

• Utilisez un aspirateur pour éliminer la poussière. Sinon, utilisez un chiffon pour essuyer la poussière. Si la poussière s'est accumulée dans les entrées d'air, la température interne peut être correctement réglée et cela pourrait entraîner un dysfonctionnement de l'appareil.

Poussière sur l'objet

• Nettoyez la poussière au moyen de soufflettes commerciales ou de tampons nettoyants pour lunettes et apparéils photos.

N'utilisez pas de produits de nettoyage liquides. Cela pourrait provoquer un décollement du revêtement de l'appareil.

(P13)

Pour des raisons de sécurité et afin de prévenir les accidents, des mesures préventives doivent être prises pour empêcher l'appareil de glisser ou de tomber lors d'une urgence telle qu'un tremblement de terre.

Lors de la fixation de l'appareil sur un socle ou au plafond, retirez les quatre pattes de dessous l'appareil et utilisez les quatre trous de vis (vis M5) pour le montage.

Précautions à prendre lors de l'installation

• Une expertise et des techniques particulières sont nécessaires pour installer cet apparéil. Assurez-vous de demander à votre détaillant ou à un spécialiste d'effectuer l'installation.
• La profondeur des trous de vis (la longueur des vis) est de 23mm . Utilisez des vis plus courtes que 23mm mais plus longues que 13mm .

Utiliser d'autres vis résultera en des dysfonctionnements ou en la chute de l'appareil.

• Si vous montez l'appareil sur un socle, assurez vous qu'il y ait un espace suffisant (des pieds d'une hauteur de 10 mm ou supérieur) tout autour de l'appareil afin que les entrées d'air ne soient pas bloquées.

• N'inclinez pas l'appareil de plus de ± 5 degrés d'un côté ou de l'autre lorsque vous l'utilise.

• JVC n'est pas responsable des dommages provoqués par l'installation de l'appareil avec des fixations de plafond non-JVC ou lorsque l'environnement n'est pas compatible avec un montage au plafond, que l'appareil soit encore sous garantie ou non.

• Si vous utilisez l'appareil fixé au plafond, faites attention à la température environnante. Lorsqu'un chauffage est en service, la température au niveau du plafond est plus importante que prévue.

Caracteristiques

Nom du produit		Projecteur D-ILA
Nom du modele		DLA-HD950 / DLA-HD990
Panneau d'affichage/Taille		Appareil D-ILA12/0,7"(1920 pixels x 1080 pixels) x 3 (nombres total de pixels : environ 6,22 millions)
Objectif de projection		2,0 x puissance de zoom de l'objet (1,4:1 to 2,8:1) (Zoom / Mise au point: Puis-sance)
Lampe source de lumière		200 W Lampe au mercure à très haute pression [Pièce N°.BHL5010-S]Durée de vie moyenne : 3000 heures (mode normal).
Taille de l'écran		D'environ. 60" à 200" (Format d'image: 16:9)
Distance de projection		D'environ 1,8 m à 12 m
Système couleur		NTSC, NTSC4,43, PAL, PAL-M, PAL-N, SECAM (changement Auto/Manuel)
Format d'entrée video analogique		480i, 480p, 576i, 576p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz
Format d'entrée video numérique		480i, 480p, 576i, 576p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz, 1080p/24Hz, 1080p/50Hz, 1080p/60Hz, Signaux compatibles PC (P59)
Résolution		1920 points x 1080 points
Réglage couleur		Présente
Terminaux
	Entrée video(VIDEO)	1-ligne, prise jack RCA x 11,0 V (crête à crête), 75Ω
	Entrée S-Video(S-VIDEO)	1-ligne, prise mini DIN 4 broches x 1Y: 1,0V(brête à crête), 75ΩC: 0,286V(brête à crête), 75Ω(NTSC); 0,3V(brête à crête), 75Ω(PAL)
	Entrée video composantes(Composantes)	1-ligne, prise jack RCA x 3Y: 1,0V(brête à crête), 75ΩCBPB, CRPR: 0,7V(brête à crête), 75Ω
	Entrée HDMI(HDMI 1, HDMI 2)	2-ligne, HDMI 19 broches x 2 (compatible HDCP)*3Compatible avec la norme HDMIv1.3a.
	Entrée PC	1-ligne D-Sub 15 broches VGA
	Sortie déclenchement	12V 100mA
Puisance requise		CA 110 V-240 V 50/60 Hz
Consommation électrique		310W (Mode de veille: 0.7 W)
Conditions de fonctionnement		Température: 5°C à 35°CHumidité: 20% à 80% (sans condensation)(Température de stockage: -10°C à 60°C)
Hauteur d'installation		Sous 1524 m
Dimensions (Largeur x Hauteur x Profondeur)		365mm x 167mm x 477,5mm
Poids		11,2kg
Accessoires		(Voir P11)

1 D-ILA est l'abréviation de Direct drive Image Light Amplifier.
2 Les dispositifs D-ILA ont été fabriqués selon une technologie de très haute précision. L'efficacité des pixels est de 99,99 %. Seulement 0,01 % ou moins des pixels peuvent être manquants ou peuvent rester éclairés en permanence.
*3 HDCP est l'abréviation de High-bandwidth Digital Content Protection system. L'image de la borne d'entrée HDMI risque de ne pas s'afficher en raison des changements apportés aux spécifications HDCP.
- L'aspect et les caractéristiques du produit sont susceptibles de modifications sans prévis.
- Veuillez noter que certaines photos et illustrations de ce manuel ont ete simplifiees, agrandies ou traitees de facon synthetique afin de facilititer la comprehension. Les images peuvent differer du produit original.

■ Signaux PC compatibles

HDMI

N°.	Désignation	Résolution	fh [kHz]	fv [kHz]	Fréquence CLK [MHz]	Polarité		Nombre total de points [dot]	Nombre total de lignes [line]	Nombre de points effectifs [dot]	Nombre de lignes effectifs [line]
						H	V
1	VGA 60	640 X 480	31,500	60,000	25,200	-	-	800	525	640	480
2	VGA 59,94	640 X 480	31,469	59,940	25,175	-	-	800	525	640	480
3	SVGA 60	800 X 600	37,879	60,317	40,000	+	+	1,056	628	800	600
4	XGA 60	1024 X 768	48,363	60,004	65,000	-	-	1,344	806	1,024	768
5	WXGA 60	1280 X 768	47,760	60,000	79,998	-	+	1,675	796	1,280	768
6	WXGA +60	1440 X 900	55,919	59,999	106,470	-	+	1,904	932	1,440	900
7	SXGA 60	1280 X 1024	63,981	60,020	108,000	+	+	1,688	1,066	1,280	1,024
8	WSXGA +60	1680 X 1050	65,222	60,002	147,140	-	+	2,256	1,087	1,680	1,050
9	WUXGA 60	1920 X 1200	74,038	59,95	154,000	+	-	2,080	1,235	1,920	1,200

Les images pouraient ne pas etre affichees si les conditions de temps ci-dessus ne sont pas satisfaites.

PC (3-ligne D-Sub 15 broches)

No.	Designation	Resolution	fh [kHz]	fv [Hz]	Dot CLK [MHz]	Polarity		Total No. of dots [dot]	Total No. of lines [line]	No. of effective dots [dot]	No. of effective lines [line]
						H	V
1	VGA 60	640 X 480	31.500	60.000	25.175	-	-	800	525	640	480
2	VGA 72	640 X 480	37.900	72.000	31.500	-	-	832	520	640	480
3	VGA 75	640 X 480	37.500	75.000	31.500	-	-	840	500	640	480
4	VGA 85	640 X 480	43.300	85.000	36.000	-	-	832	509	640	480
5	SVGA 56	800 X 600	35.200	56.000	36.000	+	+	1024	625	800	600
6	SVGA 60	800 X 600	37.900	60.000	40.000	+	+	1056	628	800	600
7	SVGA 72	800 X 600	48.100	72.000	50.000	+	+	1040	666	800	600
8	SVGA 75	800 X 600	46.900	75.000	49.500	+	+	1056	625	800	600
9	SVGA 85	800 X 600	53.700	85.000	56.250	+	+	1048	631	800	600
10	XGA 60	1024 X 768	48.400	60.000	65.000	-	-	1344	806	1024	768
11	XGA 70	1024 X 768	56.500	70.000	75.000	-	-	1328	806	1024	768
12	XGA 75	1024 X 768	60.023	75.029	78.750	+	+	1312	800	1024	768
13	XGA 85	1024 X 768	68.700	85.000	94.500	+	+	1376	808	1024	768
14	WXGA 60	1280 X 768	47.760	60.000	79.998	-	+	1675	796	1280	768
15	WXGA+ 60	1440 X 900	55.919	59.999	106.470	-	-	1904	932	1440	900
16	SXGA 60	1280 X 1024	63.981	60.020	108.000	+	+	1688	1066	1280	1024
17	SXGA+ 60	1400 X 1050	64.740	59.950	101.000	+	+	1560	1080	1400	1050
18	WSXGA+ 60	1680 X 1050	65.222	60.002	147.140	-	-	2256	1087	1680	1050
19	1920x1080 60	1920 X 1080	67.500	60.00	148.500	+	+	2200	1125	1920	1080
20	MAC13"	640 X 480	35.000	66.667	30.240	-	-	864	525	640	480
21	MAC16"	832 X 624	49.107	75.087	55.000	-	-	1120	654	832	624
22	MAC19"	1024 X 768	60.241	74.927	80.000	-	-	1328	804	1024	768

Les images pourraient ne pas etre affichees si les conditions de temps ci-dessus ne sont pas satisfaites.

Caracteristiquessuite)

Dimensions

Dessus

Face inférieure
(Appareil: mm)

Proj. avant
Surface arrête

Sommaire

HDMI

Standard Page 58

Raccordement.. Page 18

Réglages Page 35

Diode

Avertissement Page 47

Taille de l'écran

Tableau des distances.. Page 22

Réglages Page 26

Masque

Réglages. Page 27

Piles

Types Page 11

Décalage

Montant de décalage. Page 21

Ajustement. Page 25

Zoom

Ajustement Page 24

Installation

Angle. Page 21

Réglages. Page 28

Mise en garde . Page 2

Montage au plafond . Page 2,57

Menu des paramètres

Structure

Distance de projection

Tableau des distances.. Page 22

Signal d'entree

Compatibilité PC Page 59

Compatibilité video Page 58

Filtre

Filtre d'entrée d'air Page 13

Numéro du filtré de remplacement...... Page 11,51

Nettoyage et remplacement Page 51

Mise au point

Ajustement Page 24

Message

Remarques d'ajretissement...... Page 3

Télécommande

Instructions.. Page 14,15

Mémo
