EX-A5E - Mini chaîne hi-fi JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini chaîne hi-fi
Marque	JVC
Modèle	EX-A5E
Dimensions de l'unité principale	232 × 100 × 269 mm
Poids de l'unité principale	3,0 kg
Dimensions des enceintes	143 × 257 × 243 mm chacune
Poids des enceintes	3,5 kg chacune
Alimentation	CA 230 V, 50 Hz
Consommation en fonctionnement	24 W
Consommation en veille	1 W
Formats de disques compatibles	DVD Vidéo, DVD Audio, VCD, SVCD, CD, CD-R/RW, DVD-R/RW
Tuner FM	87,50 - 108,00 MHz
Tuner AM	522 - 1629 kHz
Sortie audio enceintes	2 × haut-parleurs, impédance 4-16 Ω
Sortie casque	11 mW / 32 Ω
Sortie caisson de basses	500 mVrms / 10 kΩ

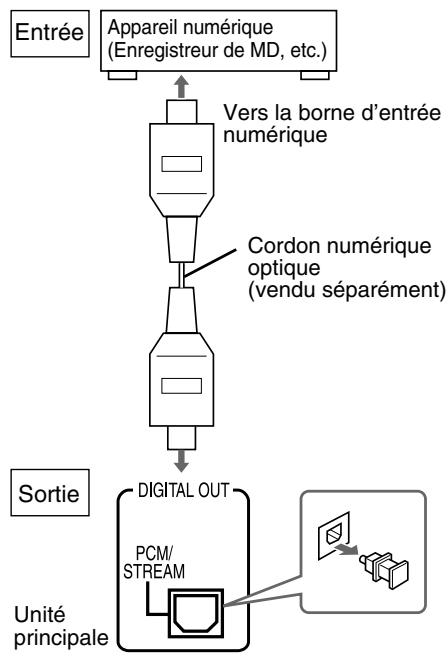

Sortie audio numérique	Optique ×1
Sortie vidéo	Péritel (SCART) ×1, PAL
Fonctions de lecture	MP3, JPEG, lecture programmée, aléatoire, répétée
Fonctions radio	RDS, recherche PTY, préréglage de stations (30 FM, 15 AM)
Fonctions spéciales	Virtual Surround, VFP, zoom, sous-titres, angles
Accessoires fournis	Télécommande, piles, antenne FM, antenne cadre AM, câble d'alimentation, cordons d'enceintes
Type d'enceintes	2 voies bass-reflex
Haut-parleur grave	Cône en bois de 10,5 cm
Haut-parleur aigu	Cône en bois de 2 cm

FOIRE AUX QUESTIONS - EX-A5E JVC

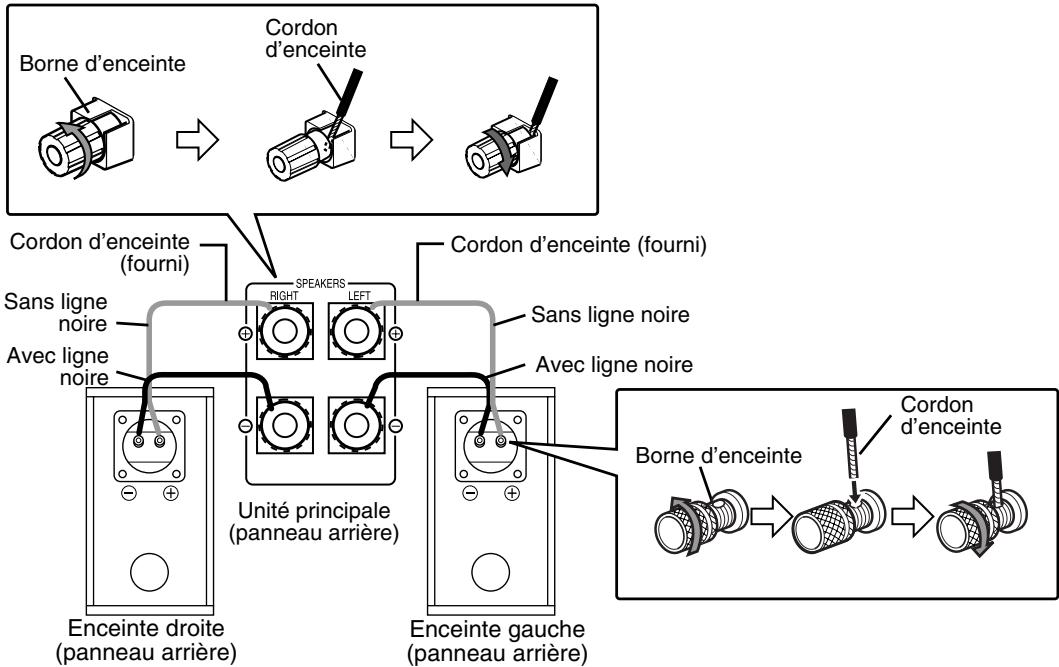

Comment connecter les enceintes ?

Raccordez les cordons d'enceinte fournis aux bornes correspondantes à l'arrière de l'unité principale. Respectez la polarité (rouge pour +, noir pour -). L'impédance des enceintes doit être comprise entre 4 et 16 Ω.

Comment utiliser la fonction RDS ?

Syntonisez une station FM diffusant des signaux RDS. Appuyez plusieurs fois sur RDS DISPLAY pour afficher successivement le nom de la station (PS), le type de programme (PTY) ou le texte radio (RT). Vous pouvez également rechercher un type de programme avec la touche PTY.

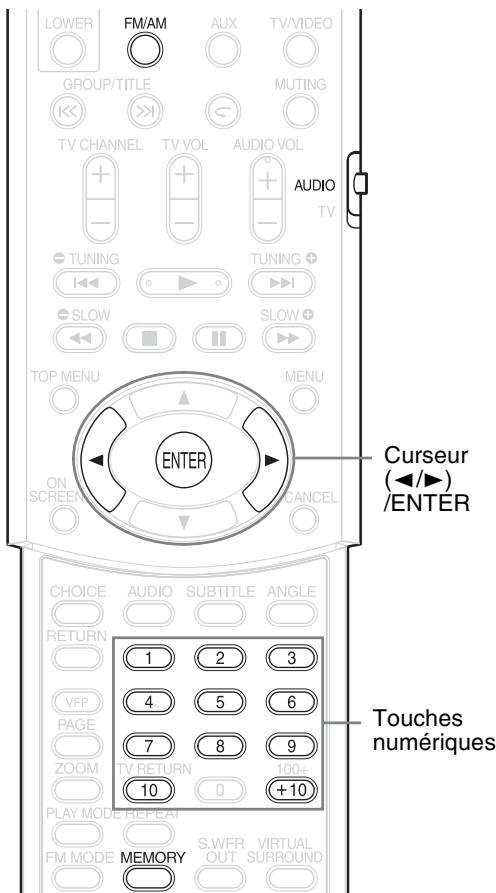

Comment programmer des stations radio ?

Sélectionnez la fréquence souhaitée (FM ou AM). Appuyez sur MEMORY ; le numéro de mémoire clignote. Utilisez les touches numériques ou les curseurs pour choisir un numéro, puis appuyez de nouveau sur MEMORY ou ENTER pour confirmer.

Comment lire un disque MP3 ?

Insérez un CD-R/RW contenant des fichiers MP3. L'écran affiche la liste des groupes (dossiers) et des pistes. Utilisez les curseurs pour naviguer et appuyez sur ▶ (lecture) pour démarrer la lecture. Vous pouvez utiliser la lecture programmée ou aléatoire.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur sur l'unité principale. Si le capteur est exposé à une lumière intense, déplacez-vous. En cas de problème persistant, réinitialisez le code du fabricant pour le téléviseur si utilisé.

Comment régler la qualité d'image ?

Pendant la lecture d'un DVD/VCD/SVCD/JPEG, appuyez sur VFP (Video Fine Processor). Utilisez les curseurs pour sélectionner un mode préréglé (NORMAL, CINEMA) ou personnalisé (USAGER 1/2). Vous pouvez ajuster le gamma et la netteté.

Comment activer le verrouillage du tiroir ?

Éteignez l'appareil. Maintenez enfoncée la touche ■ (arrêt) sur l'unité principale, puis appuyez sur ▲ (ouverture/fermeture). LOCKED apparaît. Pour déverrouiller, répétez la même opération jusqu'à affichage de UNLOCKED.

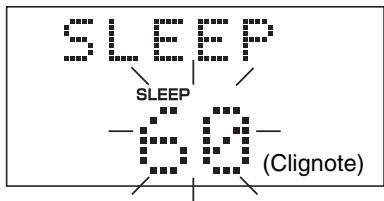

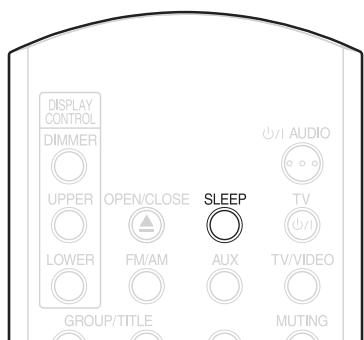

Comment utiliser la minuterie d'arrêt ?

Appuyez plusieurs fois sur SLEEP. Chaque pression augmente la durée (par pas de 10 minutes, jusqu'à 240 minutes). Le temps restant s'affiche et l'appareil s'éteint automatiquement. Pour annuler, appuyez jusqu'à voir OFF.

Quels disques sont compatibles ?

Ce système lit les disques suivants : DVD Vidéo (code région 2 ou ALL), DVD Audio, VCD, SVCD, CD, CD-R/RW (format CD, MP3, JPEG) et DVD-R/RW (format vidéo). Les disques de forme non standard ou endommagés ne sont pas compatibles.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de benzène, diluant ou solvant organique. Pour les taches, humidifiez légèrement le chiffon avec de l'eau. Débranchez toujours l'appareil avant le nettoyage.

MODE D'EMPLOI EX-A5E JVC

Afin d'éviter tout risque d'électrocution, d'incendie, etc. :

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l'appareil.
2. Ne pas exposer l'appareil à la pluie ni à l'humidité.

Déconnectez la fiche d'alimentation secteur pour couper l'alimentation complètement (le témoin STANDBY s'éteint).

La touche O/I, dans n'importe quelle position, ne déconnecte pas le système du secteur.

• Quand le système est en attente, le témoin STANDBY est allumé en rouge.
• Quand le système est sous tension, le témoin STANDBY s'éteint.

L'alimentation ne peut pas être télécommandée.

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal, un tissu, etc., la chaleur peut ne pas être évacuée correctement de l'appareil.)
• Ne placez aucune source de flamme nue, telle qu'une bougie, sur l'appareil. Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l'environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.
• N'exposez pas cet appareil à la pluie, à l'humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu'un vase, sur l'appareil.

Pour éviter tout risque d'électrocution et d'incendie, et pour ne pas endommager les appareils, placez-les de la façon suivante:

Faces supérieure / avant / arrière / côtés : Aucune obstruction ne doit se couvrir dans les zones indiquées par les dimensions ci-dessous.

Bas : Placez l'appareil sur une surface plane.

Maintenez une entrée d'air ajustée pour la ventilation en plaçant l'appareil sur un support avec une hauteur d'au moins 10 cm.

De plus, maintenez la meilleure circulation d'air possible.

Mises en garde, précautions et indications diverses. G-1

Précautions spéciales 2

Description des pièces 5

Prise en main

Utilisation de la télécommande 6

Installer les piles dans la télécommande 6

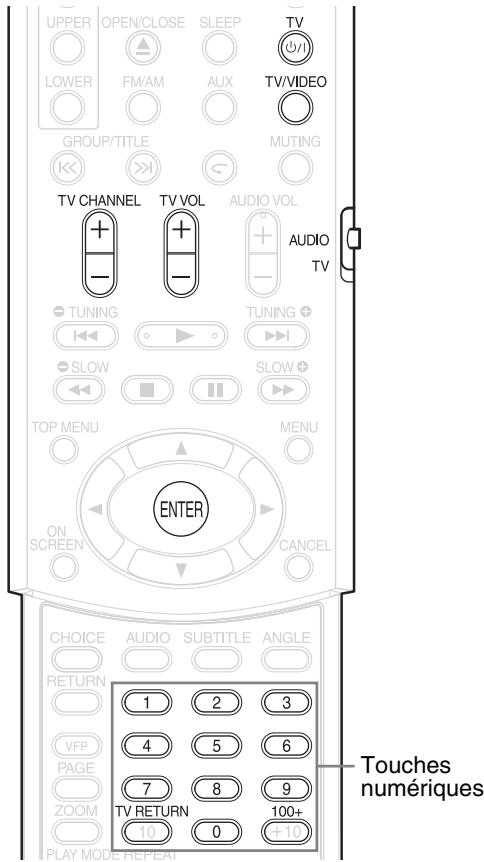

Utiliser le téléviseur à l'aide de la télécommande. 7

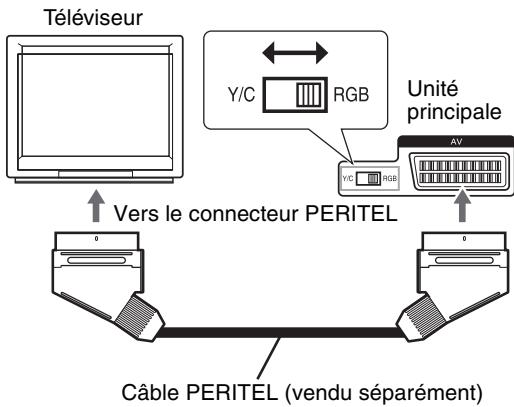

Raccordements 8

Opérations de base

Lecture de disques 12

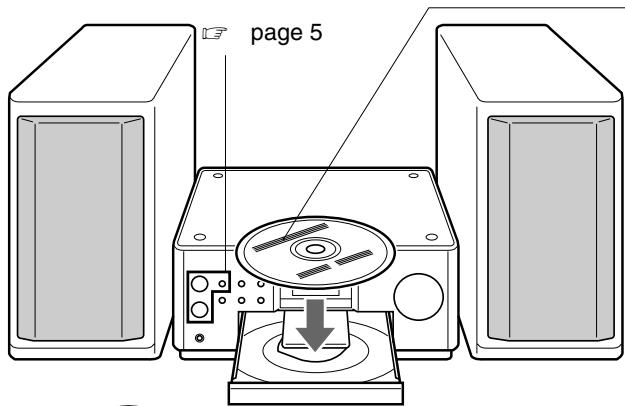

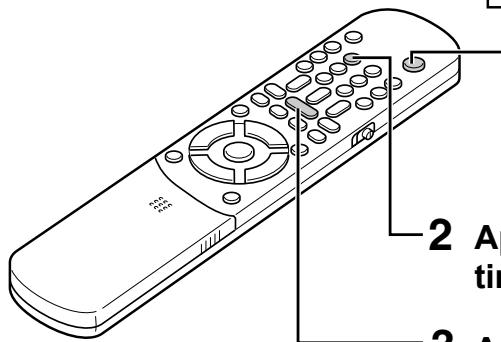

Lecture 12

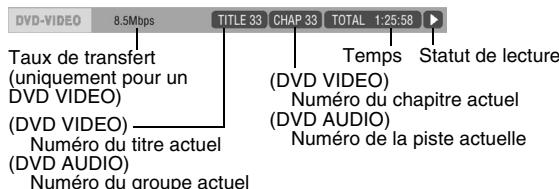

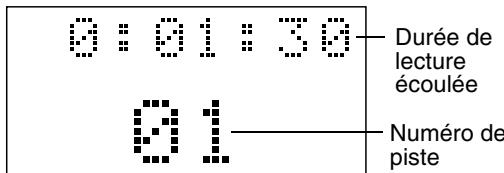

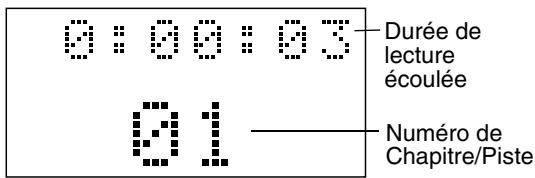

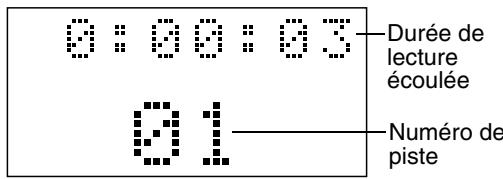

Pour commuter l'affichage 13

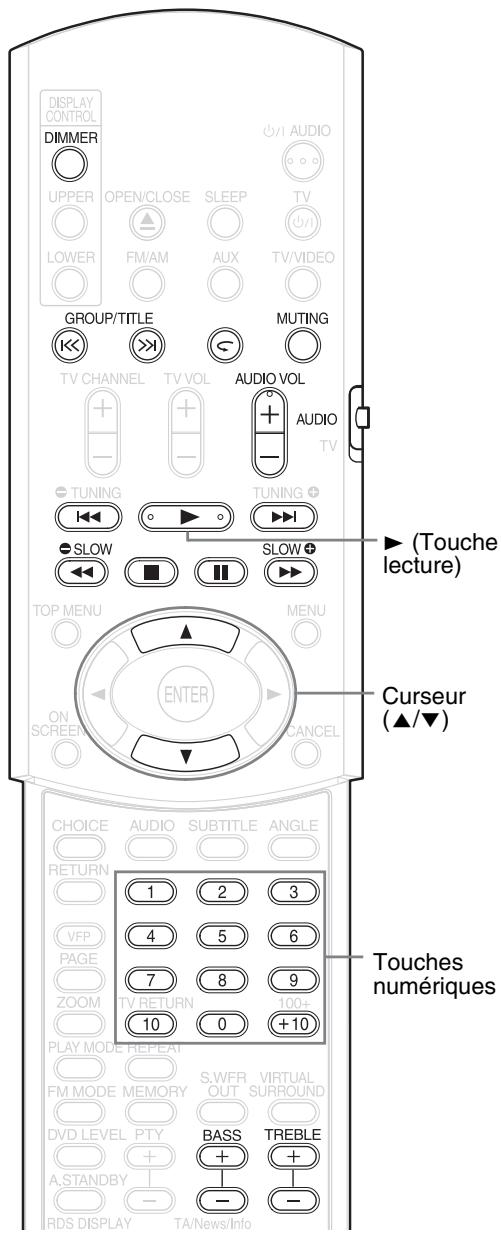

Sélectionner ce que vous souhaitez dire, à l'aide des touches numériques. 14

Pour arrêter la lecture 14

Permettre la lecture en pause. 14

Pour avancer le film image par image 14

Recherche rapide avant/arrière 14

Lecture à une position située 10 secondes avant (Recul immédiat) 15

Lecture au ralenti 15

Passer au début de la sélection. 15

Pour changer la luminosité de la fenêtre d'affichage (DIMMER) 16

Réglage de volume 16

Réglage de qualité sonore 16

Couper temporairement le son (MUTING)...... 16

Opérations avancées

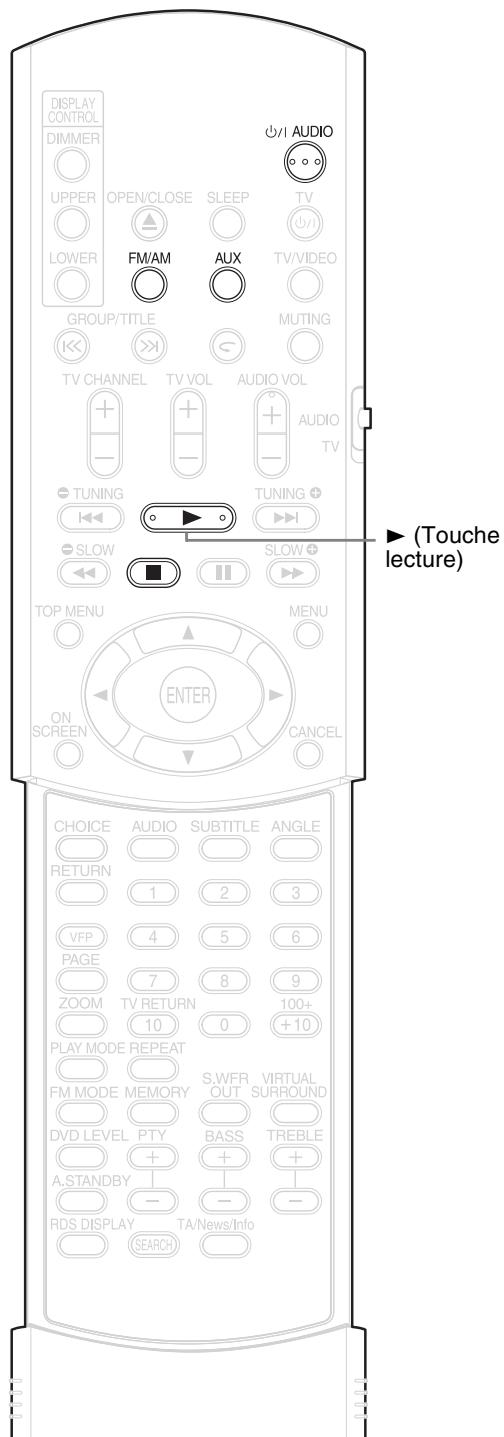

Lecture des disques MP3 et JPEG 16

Reprise de la lecture. 18

Sélectionner la scène à l'item 19

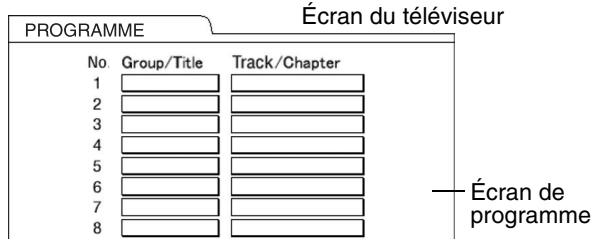

Lecture programmée / Lecture aléatoire 20

Lecture répétée 22

Autres fonctions utiles 24

Sélectionner les sous-titres 24

Sélectionner la langue audio 24

Sélectionner un angle de vue 24

Agrandir l'image (ZOOM) 25

Régler la qualité d'image (VFP) 25

Créer un son réaliste (VIRTUAL SURROUND) 26

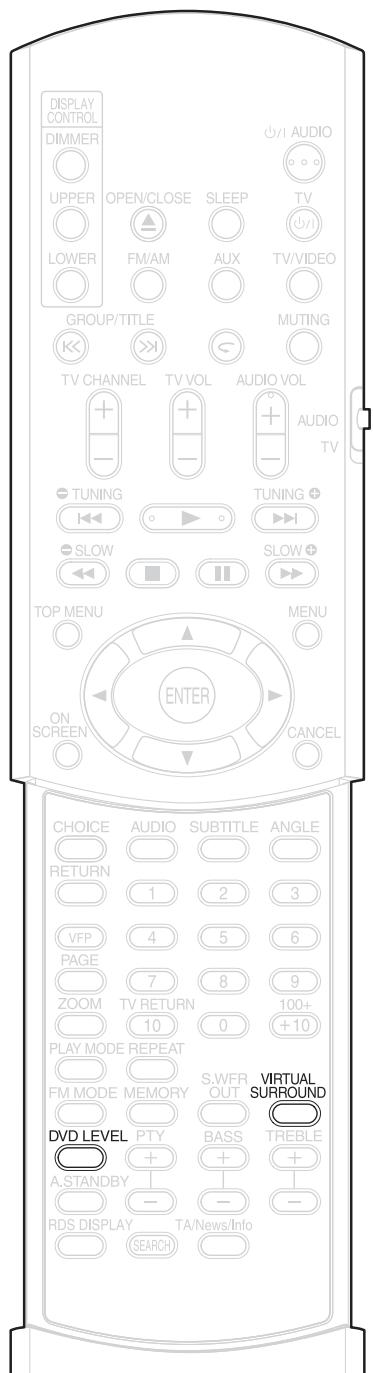

Régler niveau de lecture (DVD LEVEL) 26

Fonctions spécifiques à un DVD AUDIO......27

Lire le groupe en bonus 27

Images fixes affichables (B.S.P.). 27

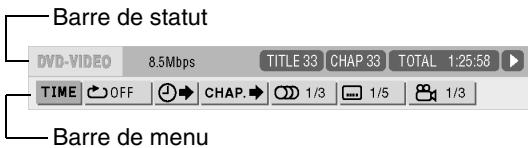

Utiliser la barre de menu 28

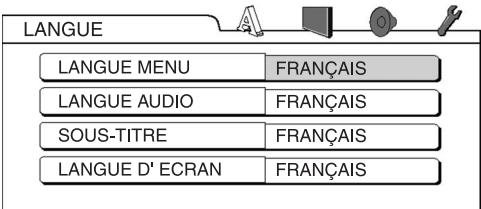

Preférences 29

Codes de pays/région 31

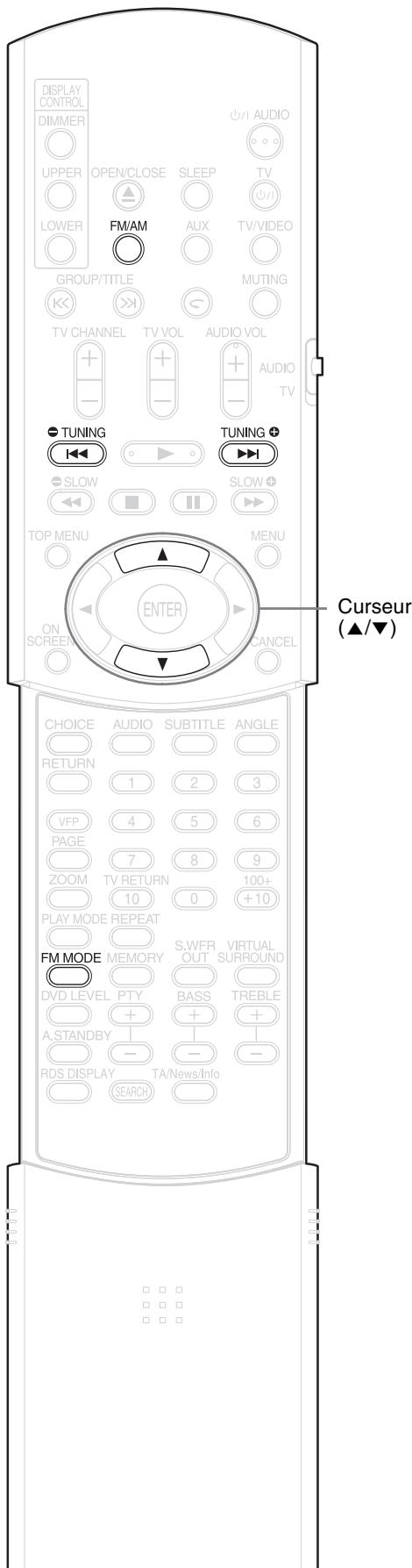

Écouter la radio

Écouter une émission de radio 32

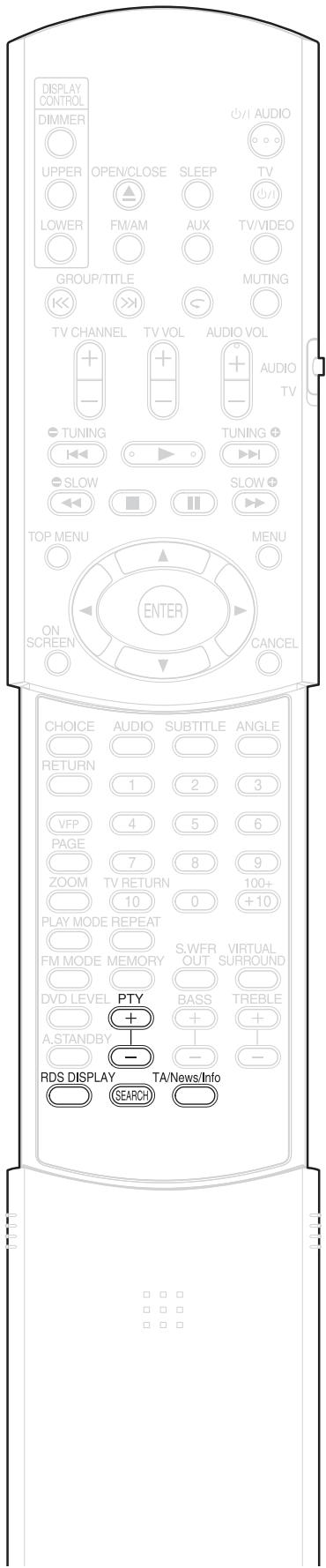

Syntoniser une station préréglée 33

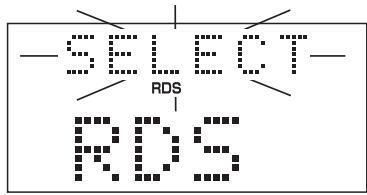

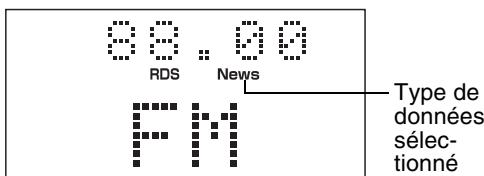

Système de radiocommunication de données (RDS) 34

Fonctions utiles

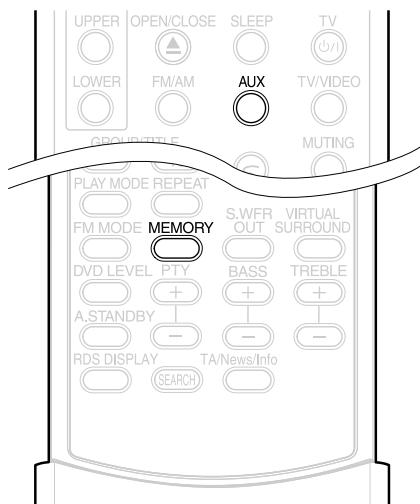

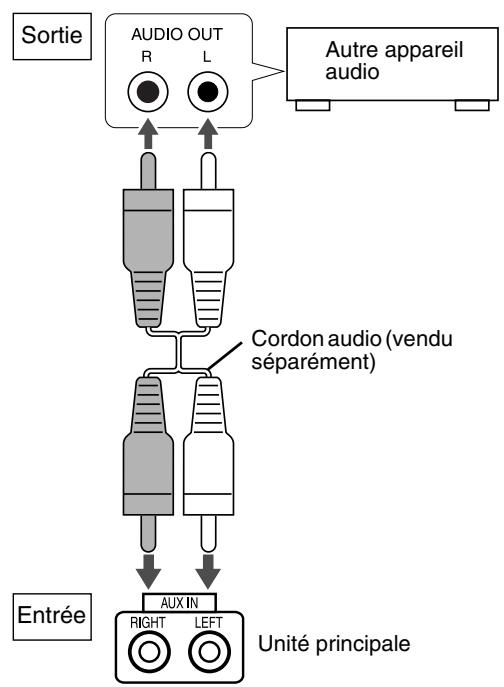

Écouter un autre appareil audio 38

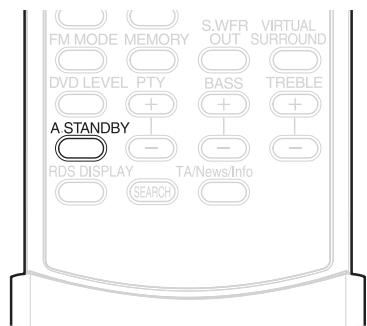

Attente automatique 38

Minuterie d'arrêt calculable 39

Verrouillage du tiroir 39

Référence

Dépannage 40

Codes de langue 41

Spécifications 42

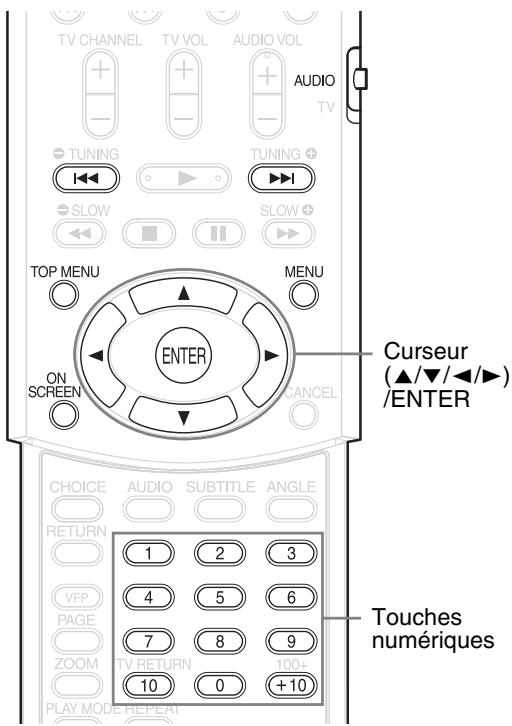

• Les opérations sont décrites principalement en utilisant les touches de la télécommande. S'il y a les mêmes marques sur l'unité principale, les touches de cette dernière peuvent également être utilisées.
• Les marques suivantes vous indiquent le type de disque concerné par l'opération.

DVDVIDEO

DVD AUDIO

VCD

SVCD

MP3

JPEG

• Les illustrations et les écrans du téléviseur peuvent être différents entre le cas réel et la description.
• "VCD" est une abréviation de "CD Video".
• "SVCD" est une abréviation de "CD Super Video".

Installation du système

• Sélectionnez un emplacement de niveau, sec, ni trop chaud ni trop froid ; entre 5°C et 35°C.
• Laissez un espace suffisant entre le système et la TV.
• N'utilise pas le système dans un emplacement sujet à des vibrations.

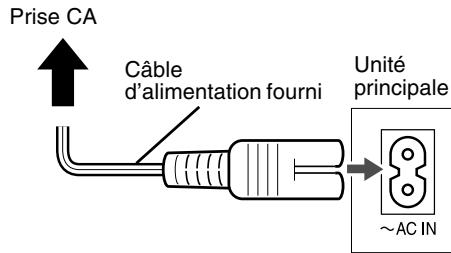

Câble d'alimentation

• Ne manipulez pas le câble d'alimentation avec des mains mouillées!
• Une petite quantité d'énergie est toujours consommée lorsque le cable d'alimentation est raccordé à la prise de courant.
• Lorsque vous débranchez le câble d'alimentation de la prise de courant, tirez toujours sur la fiche, jamais sur le câble d'alimentation.

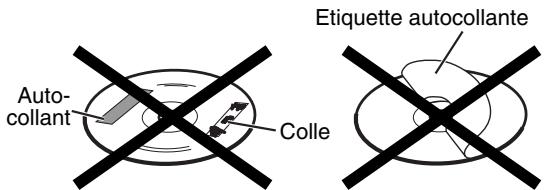

Pour éviter des dysfonctionnements du système

Il n'y a pas de pièces utiles pour l'utilisateur à l'intérieur de l'appareil. En cas de problème, débranche le câble d'alimentation et consultez votre revendeur. - N'insérez pas d'objet métallique dans le système. - N'utilisez pas de disque de forme non-standard (comme un cœur, une fleur ou une carte de crédit, etc.) disponible sur le marché, car il peut endommager le système. N'utilisez pas de disque avec un ruban adhésif, un autocollant ou de la colle dessus, car il peut endommager le système.

Remarque concernant les droits d'auteur

Vérifiez les lois en vigueur dans votre pays en matière de droits d'auteur avant d'effectuer un enregistrement à partir de DVD, CD Super Video (SVCD), VCD et CD. L'enregistrement de matériel soumis à des droits d'auteur peut enfreindre des lois en matière de droits d'auteur.

Remarque concernant la protection contre la copie Les DVD sont équipés d'un système de protection contre la copie. Lorsque vous connectez le système directement à votre magnétoscope, le système de protection contre la copie s'active, empêchant une lecture en clair de l'image.

Évitez l'humidité, l'eau et la poussière

Ne placez pas le système dans un endroit humide ou poussiéreux.

Évitez les températures élevées

N'exposez pas le système à la lumière directe du soleil et ne le placez pas à proximité d'une source de chaleur.

Lorsque vous déchargez

Lorsque vous partez en voyage ou à toutes autres fins pour une durée prolongée, débranchez le câble d'alimentation de la prise murale.

Entretien de l'appareil

Nettoyez le système à l'aide d'un chiffon doux, en respectant les instructions appropriées, notamment sur l'usage de chiffons chimiquement traités. Les produits comme le benzène, les diluants ou autres solvants organiques, dont les désinfectants, sont à proscrire. Ils pourraient être à l'origine d'une déformation ou d'une décoloration.

En cas de pénétration d'un liquide à l'intérieur du système

Éteignez le système et débranchez le cordon d'alimentation de la prise murale, puis appelez le magasin où vous avez effectué votre achat. L'usage du système en pareil état pourrait provoquer un incendie ou une décharge électrique.

Lorsque de la condensation ou des gouttes d'eau adhérent à la lentille

Dans l'un des cas suivants, de la condensation ou des gouttes d'eau peuvent adhérer à la lentille et empêcher le système de fonctionner correctement :

• Immédiatement après mise en route du chauffage de la pierre Lorsque le système est installé dans un local embué
• Lorsque le système est déplacé rapidement d'un emplacement froid à un emplacement chaud. Dans n'importe lequel de ces cas, laissez l'appareil sous tension pendant 1 à 2 heures avant de l'utiliser.

Accessoires fournis

Consultez la liste des accessoires fournis ci-dessous et vérifiez que tout s'y trouve.

Le nombre entre parenthèses représente la quantité des pièces fournies. S'il manque un ou plusieurs éléments, appelez le revendeur immédiatement.

• Télécommande (1)
• Piles (2) Antenne FM (1) Antenne cadre AM (1) Câble d'alimentation (1) Cordon des enceintes (2)

Types de disques compatibles

Ce système a été conçu pour lire les disques suivants : DVDVIDEO, DVD AUDIO, VCD, SVCD, CD

Ce système peut également lire les disques suivants :

DVD-R/RW finalisés, enregistrés sous format DVD VIDEO. - Les disques CD-R/RW enregistrés sous les formats suivants - CD de musique (disques finalisés) VCD - SVCD - Disques MP3/JPEG enregistrés en format ISO 9660 (pour plus de détails, reportez-vous à “À propos des disques MP3/JPEG”)

Notez toutefois que la lecture de certains disques n'est pas toujours possible, et ce en raison des

caractéristiques ou des conditions d'enregistrement des disques, ou d'endommagements ou de taches sur ceux-ci.

Seuls les disques suivants pourront être lus:

CD MODE MELANGE CD-G

CD-EXTRA CD TEXTE

Les disques que vous pouvez lire :

Type de disque	Marque (Logo)	Format video	Numero du code de région*
DVD VIDEO	DVD VIDEO TM	PAL	2/ALL
DVD AUDIO	DVD AUDIO AUDIO	—	—
VCD	COMPACT DISC VIDEO	PAL	—
SVCD	COMPACT DISC SUPER VIDEO	PAL	—
CD	COMPACT DISC DIGITAL AUDIO	—	—
CD-R	COMPACT DISC DIGITAL AUDIO Recordable	—	—
CD-RW	COMPACT DISC DIGITAL AUDIO ReWritable	—	—

Remarque concernant le code de région

Les lecteurs DVD et les DVD VIDEO eux-mêmes sont pourvus d'un numéro de code de région. Ce système peut fréquemment les DVDVIDEO enregistrés à l'aide d'un système couleur conforme à la norme PAL qui porte le numéro de code de région et le format vidéo mentionnés ci-dessus.

Si vous chargez un DVD VIDEO qui porte un numéro de code de région inadéquat, le message "ERREUR DE CODE REGIONAL" apparait sur l'écran du téléviseur, et la lecture ne peut démarrer.

• Sur certains DVD VIDEO, DVD AUDIO, VCD ou SVCD, le fonctionnement réel peut être différent de ce qui est expliqué dans ce manuel. Ceci est dû à la programmation et à la structure du disque. Il ne

Il ne s'agit pas d'un mauvais fonctionnement du système.

Disques incompatibles

• Les disques suivants ne peuvent être lus : DVD-ROM, DVD-RAM, DVD-R/RW (enregistrés en format VR), CD-ROM, CD-I (CD-I Ready), Photo CD, SACD, etc.

La lecture de ces disques ne fera que générer du bruit et endommagera les enceintes.

Des disques endommagés et disques de forme spéciale (autres qu'un disque de 12 cm ou 8 cm de diamètre) ne peuvent pas être lus.

Disques et fichiers MP3/JPEG compatibles

• Il est possible de lire des disques enregistrés dans le format ISO 9660 (à l'exception des disques enregistrés dans le format "packet write" (écriture par paquet) (format UDF)).
• Ce système prend également en charge les disques "multi-sessions".
• Le système peut lire des fichiers avec une extension "mp3", "jpg" ou "jpeg" (toutes les combinaisons de majuscules et de minuscules sont également acceptables).

Remarques concernant les disques mp3/jpeg

• La lecture de certains disques MP3/JPEG n'est pas très longue, il ne peut créer un certain nombre de disques.
• Le cassement des disques est largement, il ne peut crée un certain nombre de disques.
• Le temps nécessaire pour la lecture varie avec le nombre de groupes ou de pistes (fichiers) enregistrés sur le disque.
• Si l'on utilise un caractère autre qu'un caractère anglois à simple octet dans le nom d'un fichier MP3/JPEG, le nom de la piste/du fichier ne s'affichera pas correctement.
• L'ordre des pistes/groups affichés sur l'écran de contrôle MP3 et l'ordre des fichiers/groups affichés sur l'écran de contrôle JPEG peuvent être différents de celui des fichiers/dossiers, affiché sur le moniteur de l'ordinateur.
• Un disque MP3 quelconque peut être lu dans un ordre différent de celui indiqué sur son étiquette.
• La durée de lecture d'un fichier MP3 importante une image fixe peut être importante. La durée écoulée n'est pas affichée avant le démarrage de la lecture. Si la lecture démarre, la durée écoulée peut ne pas s'afficher correctement.
• Ce système ne traite pas les balises ID3 des fichiers MP3. Pour un fichier MP3, on recommande d'utiliser un disque avec une fréquence d'échantillonnage de 44,1 kHz et un débit de transfert de données de 128 kbps.
• Ce système peut lire un fichier JPEG de base, à l'exception des fichiers JPEG monochromes.
• Ce système peut lire des données JPEG provenant d'un appareil photo numérique conforme à la norme DCF (Design Rule for Camera File System - Règle de conception pour un système d'appareil photo numérique) (lorsqu'une fonction est appliquée, par exemple la fonction de rotation automatique d'un appareil numérique, les données sortent de la norme DCF; et l'image peut ne pas s'afficher).
• Si des données ont été traitées, modifiées et restaurées avec un logiciel d'édition d'image pour PC, les données peuvent ne pas s'afficher.
• Ce système ne peut pas afficher les animations de type MOTION JPEG, ou des images fixes (TIFF etc.) autres que JPEG, ni des données image avec du son.
• La résolution de 640 × 480 pixels est recommandée pour les fichiers JPEG. Un fichier enregistré à une résolution supérieure à 640 × 480 pixels met plus de temps à s'afficher. Il n'est pas possible d'afficher une image avec une résolution horizontalement supérieure à 8192 × 7680 pixels.
• Des fichiers enregistrés sur des disques DVD-R/RW ne peuvent pas être lus.

Précautions pour la lecture de disques à double face:

La face non DVD d'un disque à “DualDisc” n'est pas compatible avec le standard “Compact Disc Digital Audio”. Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil n'est pas recommandée.

Structure du disque

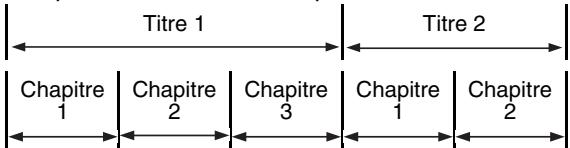

Un DVD VIDEO se compose de "titres" et chaque titre peut être divisé en "chapitres".

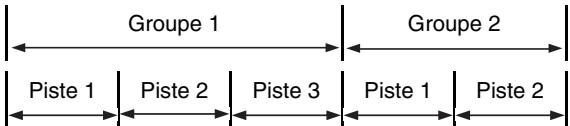

DVD AUDIO

Un DVD AUDIO se compose de "groupes" et chaque groupe peut être divisé en "pistes".

Certains disques comprennent un "groupe en bonus" qui nécessite un mot de passe pour la lecture (17 page 27).

Les VCD, SVCD et CD audio sont composés de "pistes".

Chaque piste est en général numérotable individuellement. (Sur certains disques, chaque piste peut aussi être divisée en index).

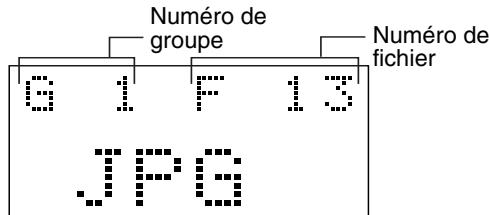

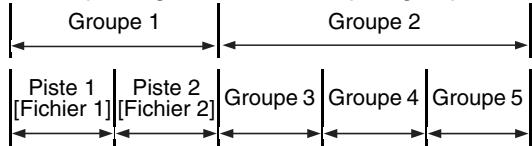

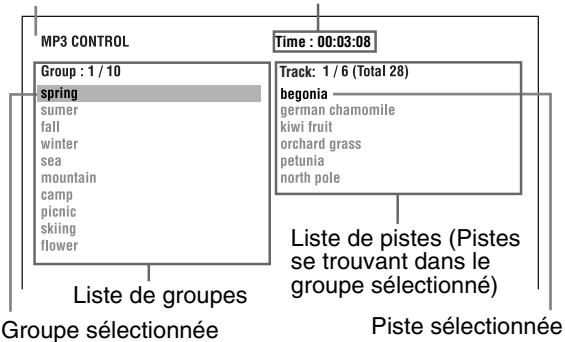

Disques MP3 [JPEG]

Sur un disque MP3 [JPEG], chaque image fixe (chanson) correspond à une piste [fichier]. Les pistes [Fichiers] sont d'ordinaire groupées dans un dossier. Par ailleurs, les dossiers peuvent être à leur tour subdivisés, créant ainsi des couches de dossiers hiérarchiques.

Cette unité simplifie la construction hiérarchique d'un disque et gère les dossiers par "groupes".

Cet appareil peut reconnaître jusqu'à 1000 pistes [fichiers] sur un disque. En outre, il peut reconnaître jusqu'à 150 pistes [fichiers] par groupe et jusqu'à 99 groupes sur un disque. Comme le système ignore les pistes [fichiers] excédentaires à 150 et les groupes excédentaires à 99, ils ne peuvent pas être lus.

• S'il y a d'autres types de fichiers que MP3 [JPEG] dans un dossier, ceux-ci sont également comptabilisés dans le nombre total de fichiers.

Les chiffres représentent les numéros de page.

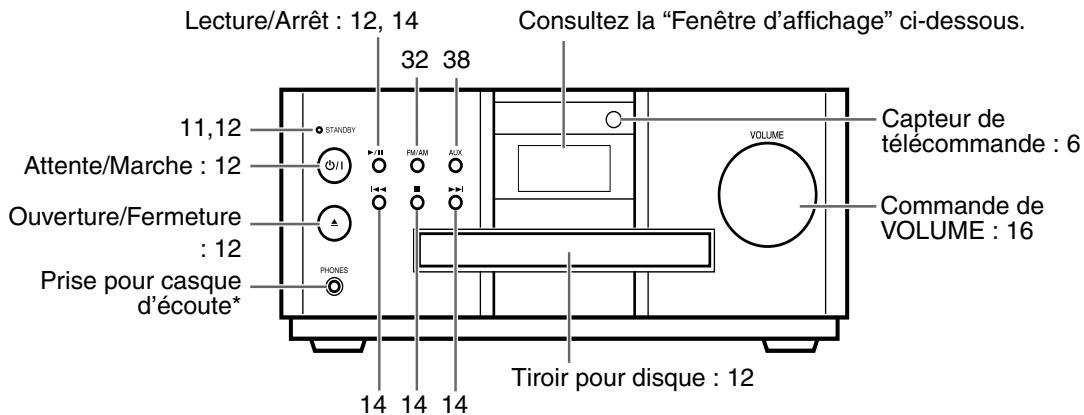

Panneau frontal

* Connectez un casque d'écoute (disponible dans le commerce) avec une mini-fiche stéreo. Si le casque d'écoute est branché, aucun son ne sera émis par les enceintes et le caisson de basses.

Panneau arrêté

Les chiffres représentent les numéros des pages.

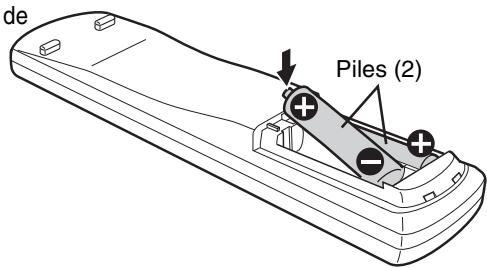

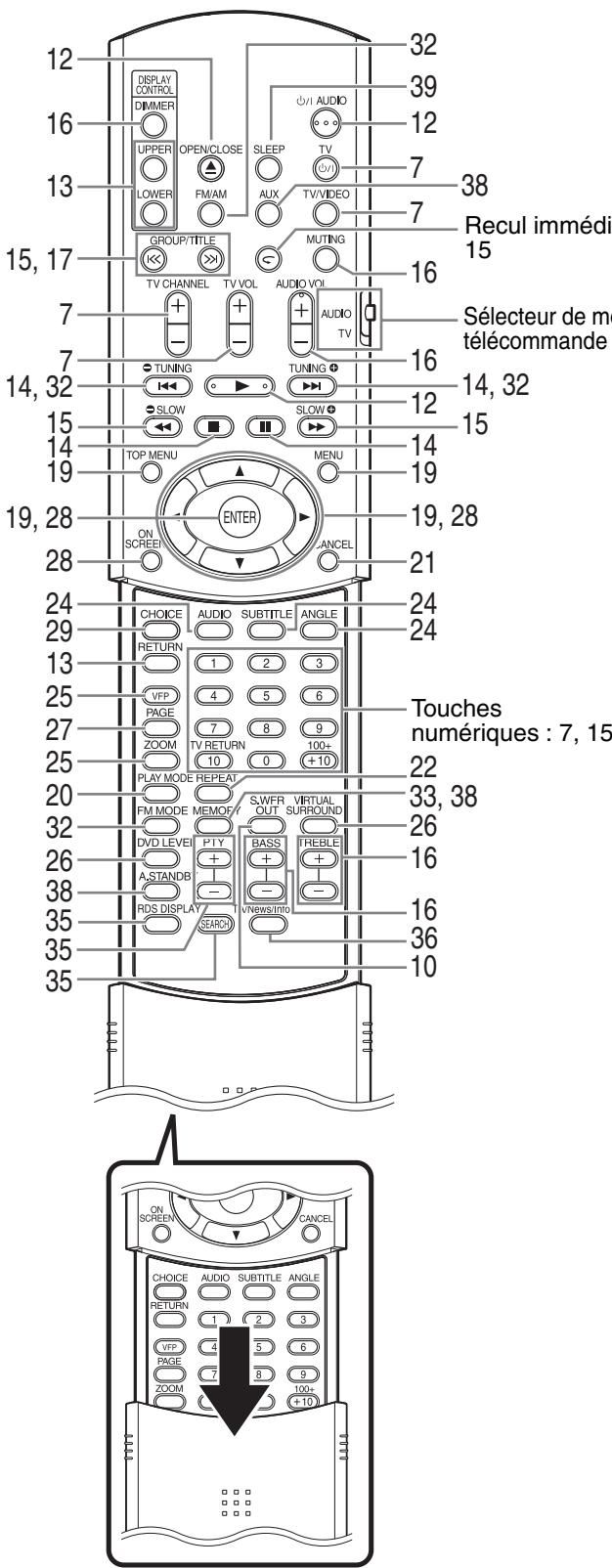

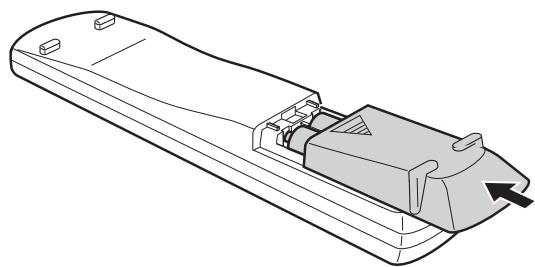

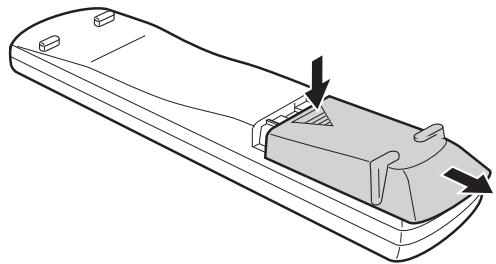

Installer les piles dans la télécommande

Si la zone efficace d'utilisation de la télécommande diminue, remplacez les piles. Utilisez deux piles sèches de type R6P (SUM-3)/AA(15F).

• N'utilisez pas simultanément une pile usagée et une neue.
• N'utilisez pas en même temps des piles de types différents.
• Si la télécommande ne doit pas être utilisée pendant une période prolongée, retirez les piles. Dans le cas contraire, les piles peuvent couler.

Fonctionnement de la télécommande

Lorsque vous utilisez la télécommande, pointez-la vers le panneau frontal de l'unité principale. L'utilisation de la télécommande, depuis une direction fortement en oblique ou avec un obstacle dans le passage du signal, peut empêcher la transmission du signal.

Si le capteur de la télécommande est exposé à une lumière intense, par exemple la lumière solaire directe, il n'est pas possible d'obtenir un fonctionnement correct.

Cette page concerne l'utilisation de votre téléviseur à l'aide de la télécommande de ce système.

Réglage du code du fabricant

1 Faites glisser le sélecteur de mode de télécommande sur le mode téléviseur.

2 Maintenez la touche / TV enfoncée.

Remarque

Maintenez la touche / TV enfoncée jusqu'à la fin de l'étape 4.

3 Appuyez sur ENTER et relâchez. 4 Appuyez sur les touches numériques (1-9, 0).

Pour un téléviseur Hitachi : Appuyez sur 0, puis sur 7. Pour un téléviseur Toshiba : Appuyez sur 2, puis sur 9.

S'il y a plusieurs codes de fabricant, essayez-les successivement et choisissez celui qui permet de faire fonctionner correctement l'appareil.

Fabricant	Code	Fabricant	Code
JVC	01	Nordmende	13, 14, 18, 26-28
Akai	02, 05	Okano	09
Blaupunkt	03	Orion	15
Daewoo	10, 31, 32	Panasonic	16, 17
Fenner	04, 31, 32	Philips	10
Fisher	05	Saba	13, 14, 18, 26-28
Grundig	06	Samsung	10, 19, 32
Hitachi	07, 08	Sanyo	05
Inno-Hit	09	Schneider	02, 05
Irradio	02, 05	Sharp	20
Magnavox	10	Sony	21-25
Mitsubishi	11, 33	Telefunken	13, 14, 18, 26-28
Miver	03	Thomson	13, 14, 18, 26-28, 30
Nokia	12, 34	Toshiba	29

Remarque

Les codes du fabricant peuvent être changés sans préavis. Il se peut que vous ne puissiez pas utiliser un téléviseur provenant du fabricant indiqué ci-dessus.

Pour utiliser le téléviseur

Actionnez la télécommande en la pointant vers le téléviseur.

TV (5/6)	Mise sous tension/hors tension.
TV CHANNEL + -	Changement de canal.
TV VOL + -	Réglage de volume.
1 ~ 9 / 100+ 0 / +10	AUDIO TV *1	Sélection de canal.
TV RETURN 10	Alternance entre le canal précédemment sélectionné et le canal actuel.
TV/VIDEO	Commutation d'entrée télévisée et video.

*1 Veillez à placer préalablement le sélecteur de mode de télécommande sur le mode téléviseur.

Remarque

Lorsque vous remplacez les piles, recommencez le réglage du code du fabricant.

Raccordement de l'antenne cadre AM (fournie)

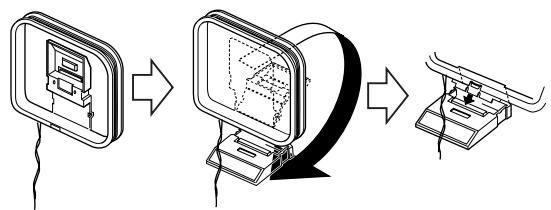

Installation de l'antenne cadre AM.

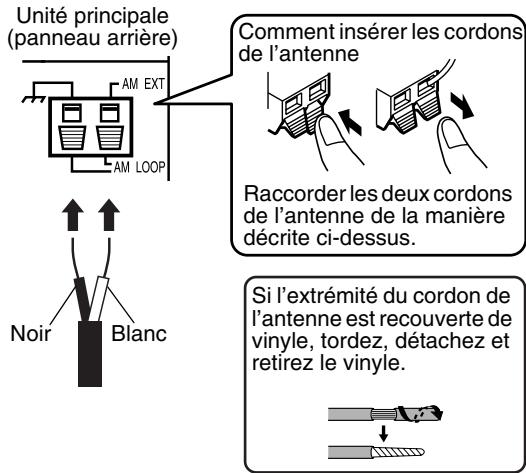

2 Raccordez les cordons de l'antenne.

3 Tournez l'antenne cadre AM jusqu'à ce que la réception soit bonne. Placez l'antenne cadre AM aussi loin que possible de l'unité principale.

• N'installez pas l'antenne cadre AM sur une table métallique ou à proximité d'un téléviseur, d'un ordinateur individuel, etc. La réception radio peut en être altérée.

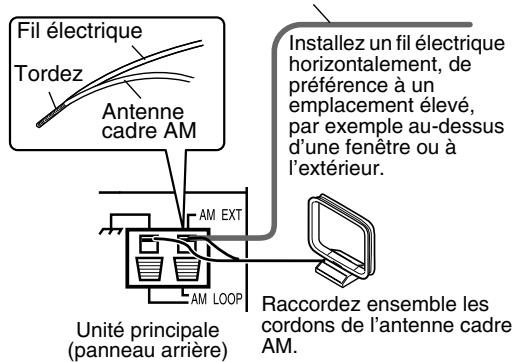

Lorsqu'une bonne réception radio ne peut pas être obtenue avec l'antenne cadre AM fournie

Fil électrique : 3 - 5m (disponible dans le commerce)

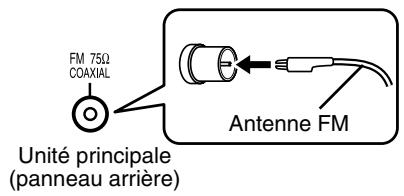

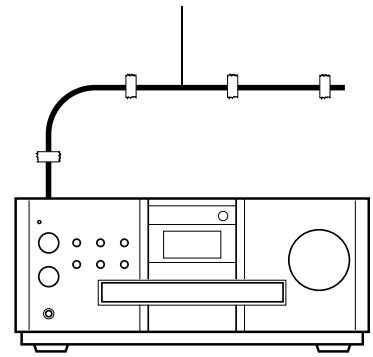

Raccordement de l'antenne FM (fournie)

Installez l'antenne verticalement, dans la direction permettant d'obtenir la meilleure réception radio, et fixez-la au moyen d'un ruban adhésif.

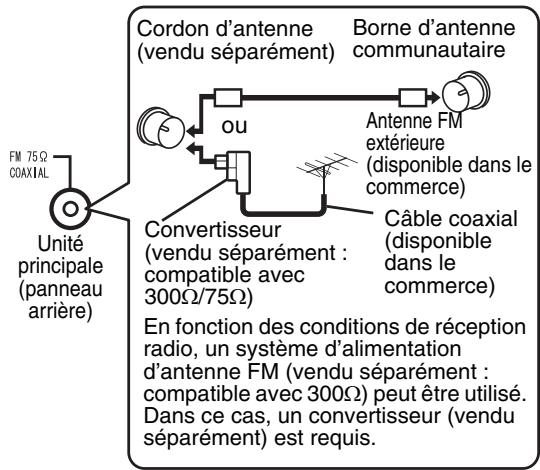

Lorsqu'il n'est pas possible d'obtenir une bonne réception radio avec l'antenne fournie ou en utilisant une antenne communautaire

Pour plus de détails concernant le raccordement d'une antenne vendue séparément, reportez-vous au mode d'emploi de l'antenne ou du convertisseur.

Raccordement des enceintes

Il n'y a pas de différence entre les enceintes de gauche et de droite.

• NE raccordez PAS plusieurs enceintes à une même borne d'enceinte.
• re sur le téléviseur en fonction de la manière dont sont installées les enceintes. N'oubliez pas ce qui suit :
• Coupe l'alimentation de votre téléviseur avant d'installer les enceintes. Attendez environ 30 minutes avant de rallumer le téléviseur.
• Si des irrégularités de couleur se produisent, laissez une distance d'au moins 10 cm entre le téléviseur et les enceintes.

Pour permettre une reproduction fidèle du son, le diaphragme et le boitier des enceintes sont fabriqués en bois naturel. Dès lors, l'apparence sera différente pour chaque système.

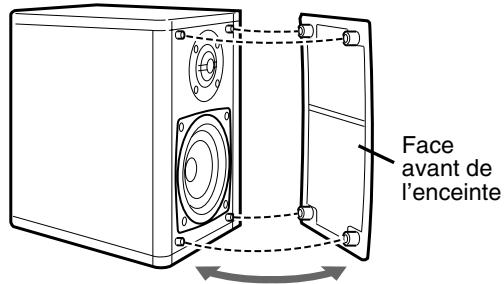

La face avant des enceintes peut être détachée.

Remarque

• L'impédance des enceintes, pouvant être raccordées à l'unité principale, est comprise entre 4 et 16.
• Pour permettre un refroidissement suffisant, laissez un espace d'au moins 1 cm entre l'unité principale et les enceintes ou tout autre objet.

Raccordement d'autres appareils

Cette page concerne le raccordement de l'unité principale avec d'autres appareils.

Raccordement du caisson de basses

Avec un caisson de basses amplifié (vendu séparément), vous pouvez profiter d'un son plus dynamique des tonalités graves.

Pour plus de détails, reportez-vous au manuel du caisson de basses.

Caisson de basses amplifié (vendu séparation)

Cordon audio (vendu séparation)

(Si un cordon audio accompagne le caisson de basses amplifié, vous pouvez l'utiliser).

Unité principale

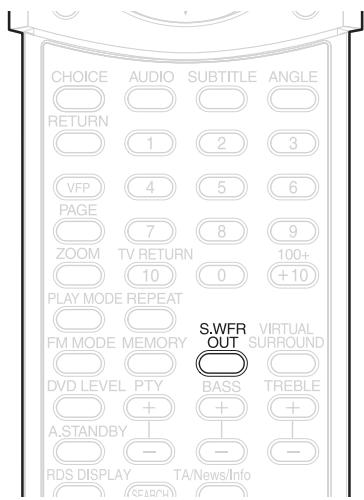

Lorsque vous souhaitez entendre un son du caisson de basses, appuyez sur la touche S. WFR OUT de la télécommande pour afficher "SUB WFR ON" (Sub Woofer ON - Caisson de basses activé) sur la fenêtre d'affichage de l'unité principale. Chaque fois que vous appuyez sur la touche, l'affichage alterne entre "ON" et "OFF".

Remarque

Lorsque "SUB WFR ON" est sélectionné, les tonalités graves des enceintes de gauche et de droite sont automatiquement atténuées et les tonalités graves sont émises principalement par le caisson de basses.

Raccordement à un appareil numérique

• Pour plus de détails concernant les signaux à envoyer, reportez-vous à la page 30.
• Si vous raccordez l'unité principale à un équipement disposant de la fonction de décodeur Dolby Digital, le réglage de "COMPRESS. PLAGE DYN." de "AUDIO" (page 30) sera non valide du point de vue de la sortie audio numérique de l'unité principale.

Raccordement à un téléviseur

• En mode d'attente, réglez correctement le sélecteur RGB-Y/C en fonction de votre téléviseur.
• Avec un téléviseur compatible RVB, réglez le sélecteur RGB-Y/C sur "RGB" pour une meilleure qualité d'image.
• Avec un téléviseur compatible S-Video, réglez le sélecteur RGB-Y/C sur "Y/C".
• Avec un téléviseur compatible Video composite uniquement, régalez le sélecteur RGB-Y/C sur "RGB".

Raccordez directement l'unité principale au télévisiteur (ou à un moniteur) sans passer par un magnétoscope. Dans le cas contraire, une distorsion de l'image peut se produire pendant la lecture.

Raccordement direct

De plus, une distorsion de l'image est parfois perceptible lorsque vous connectez le lecteur à un télévisieur avec magnétoscope intégré.

Raccordement du câble d'alimentation

• Raccordez le câble d'alimentation après avoir effectué tous les autres raccordements.
• Le témoin STANDBY (sur le panneau frontal) s'allume.

Lecture

DVDVIDEO

DVD AUDIO

VCD

SVCD

(Reportez-vous à la page 16 pour la lecture de fichiers MP3 et JPEG).

Placez un disque avec l'étiquette tournée vers le haut

• Placez un disque de 8 cm dans la partie creuse du centre.

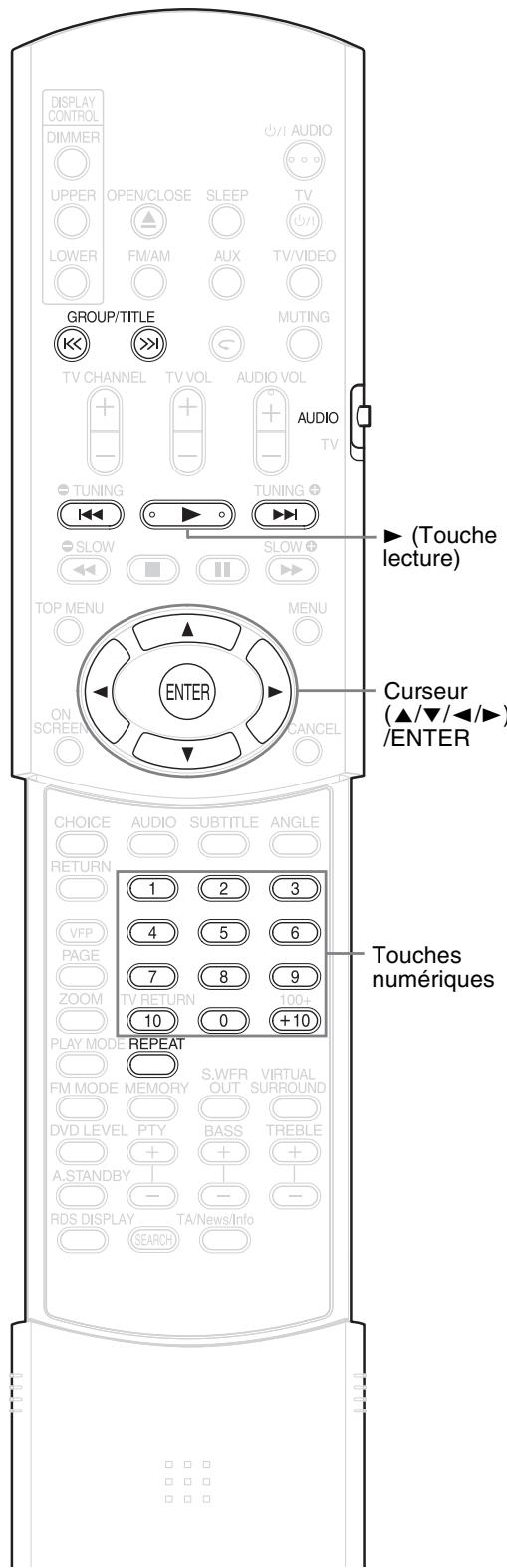

1 Appuyez sur la touche /l AUDIO.

L'appareil s'allume et le témoin STANDBY s'éteint. - Appuyez de nouveau sur O/I AUDIO pour mettre l'appareil hors tension.

3 Appuyez sur la touche (lecture).

Le tiroir pour disque se ferme et la lecture commence.

L'appareil s'allume si on appuie sur l'une des

touches FM/AM AUX ou de l'unité

principal ou sur ou de la télécommande, lorsque l'appareil est éteint.

Si on appuie sur une autre touche que ou

OPENCLOSE, la source est également changée (s'il y a un disque chargé, la lecture démarre).

Remarque

• Un écran de menu peut également s'afficher après avoir démarré la lecture d'un DVD. Dans ce cas, Sélectionnez l'élement que vous souhaitez dire en utilisant les touches suivantes de la télécommande.
• Sélectionnez l'élément souhaité en utilisant et appuyez sur la touche (ENTER).
• Sélectionnez l'élément souhaité en utilisant les touches numériques.
• En fonction du disque, le fonctionnement réel peut être différent de la description.

Messages affichés sur le téléviseur lors de la mise sous tension.

Les messages suivants apparaissent selon le statut du système. (Lorsque la source sélectionnée est FM/AM ou AUX, les messages n'apparaissent pas).

EN LECTURE	Apparaît lorsque le système lit les informations du disque. Attendez un instant.
ERREUR DE CODE REGIONAL	Apparaît lorsque le code de région du DVD ne correspond pas au code supporté par le système. (15 page 3)
PAS DE DISQUE	Apparaît lorsqu'il n'y a pas de disque chargé.
OUVERTURE	Apparaît pendant l'ouverture du tiroir pour disque.
FERMETURE	Apparaît lors de la fermeture du tiroir pour disque.
DISQUE ILLIBLE	Apparaît lorsqu'on essaire de dire un disque illisible.

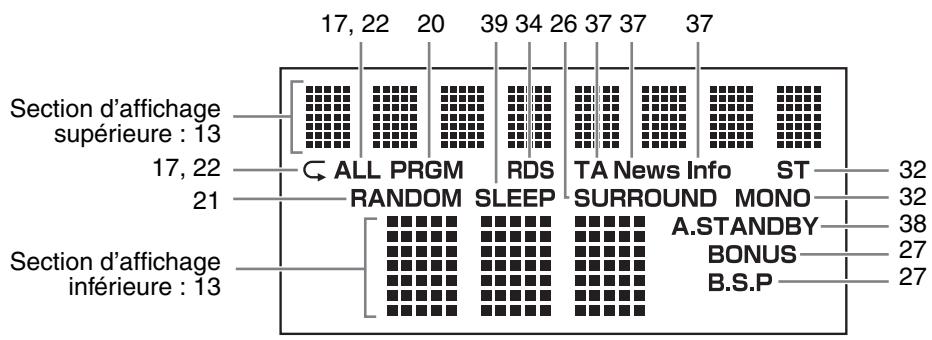

Fenêtre d'affichage pendant la lecture d'un disque

Lors de la lecture d'un DVD VIDEO ou DVD AUDIO

Si “BONUS” ou “B. S. P.” est affiché durant la lecture d'un DVD AUDIO, reportez-vous à la page 27.

Lors de la lecture d'un SVCD ou d'un VCD

• PBC (Play Back Control - Contrôle de lecture) : Un signal enregistré dans un VCD (version 2,0) pour contrôler la lecture. Il est possible de profiter d'un logiciel interactif ou d'un logiciel avec fonction de recherche, à l'aide d'un écran de menu enregistré dans VCD compatible avec le contrôle de lecture PBC. Pour un disque avec la fonction PBC désactivée, effectuez les opérations suivantes.
• Quand le disque est arrêté, désignez le numéro de piste à l'aide des touches numériques.
• , puis appuyez sur la touche ▶ (lecture).
• Appuyez sur RETURN pour revenir à la couche supérieure pendant la lecture PBC d'un VCD ou d'un SVCD.

Exemple : Lors de la lecture d'un CD

Exemple : Lors de la lecture d'un disque MP3

Exemple : Lors de la lecture d'un disque JPEG

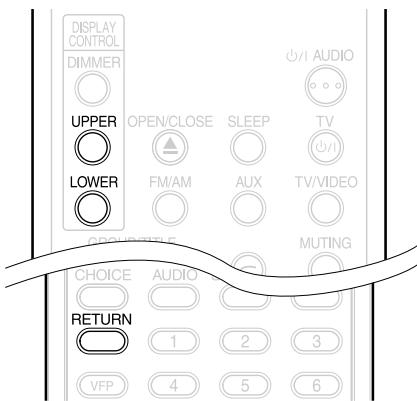

Pour commuter l'affichage

Appuyez sur la touche UPPER ou LOWER. Chaque fois que vous appuyez sur la touche, l'affichage alterne.

Exemples d'affichage

DVDVIDEO

SUPERIEUR: 0:00:03(Durée de lecture écoulée) T1 C3 (Nombre de titre et de chapitre) Pas d'affichage

INFERIEUR: 03 (Numero de chapitre) T1 (Numero de titre) DVD

DVD AUDIO

SUPERIEUR: 0:00:03(Durée de lecture école) G1 T3 (Numéro de groupe et de piste) Pas d'affichage

INFERIEUR: 03 (Numero de piste) G1 (Numero de groupe) DVD

VCD/SVCD

SUPERIEUR: 0:00:03 (Durée de lecture écoulée) Pas d'affichage PBC 2 (PBC et le nombre de piste n'apparaisent que lorsque la fonction PBC est liée).

INFERIEUR: 02(Numbero de piste) VCD

SUPERIEUR: 0:00:03(Durée de lecture écoulée)→Pas d'affichage

INFERIEUR: 02(Numéro de piste) CD

DISQUE MP3

SUPERIEUR: 0:00:03(Durée de lecture écoulée) G1 T3 (Numéro de piste) Pas d'affichage

NFERIEUR: G1 (Numero de groupe) MP3 03 (Numero de piste)

Disque JPEG

SUPERIEUR: G1 F3 (Numéro de groupe et numéro de fiéchier) Pas d'affiche

INFERIEUR. JPG

Remarque

Abréviations

G: Group (Groupe)

T: Titre (Titre) (DVDVIDEO)

Piste (Piste) (DVD AUDIO et MP3)

C: Chapitre

F: Fichier

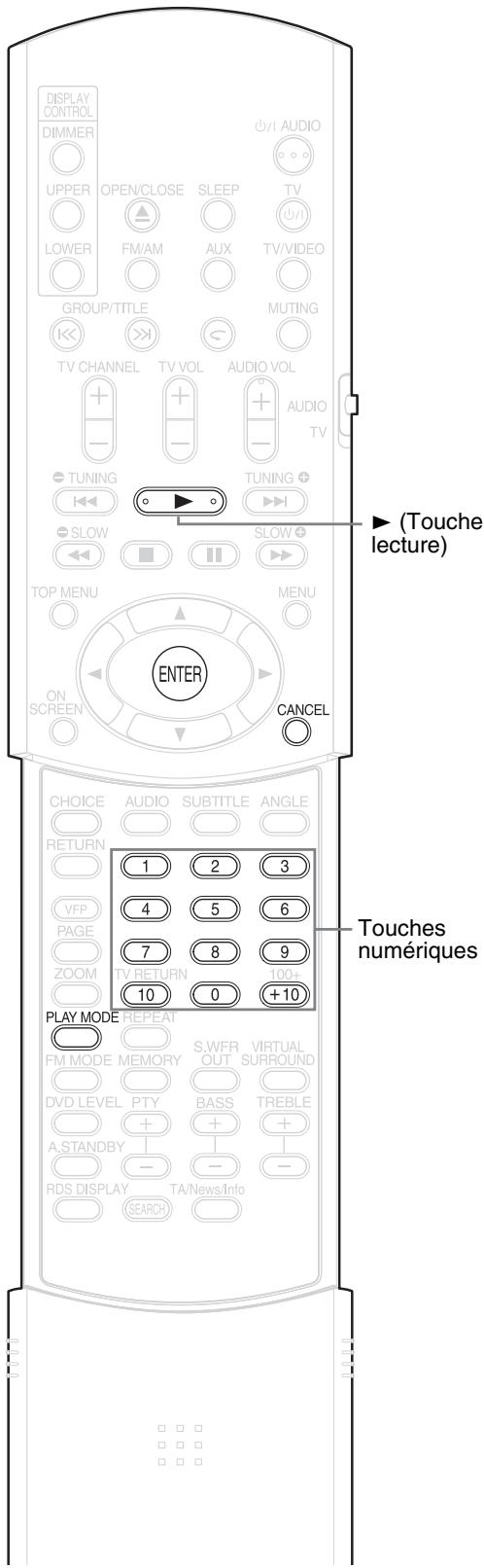

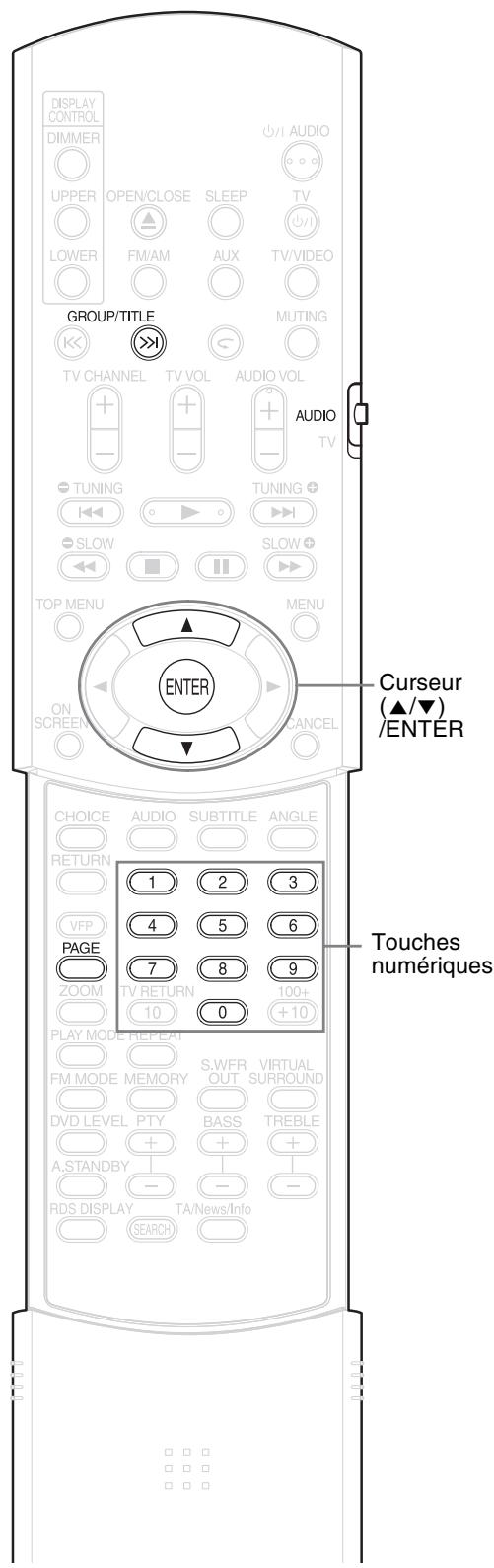

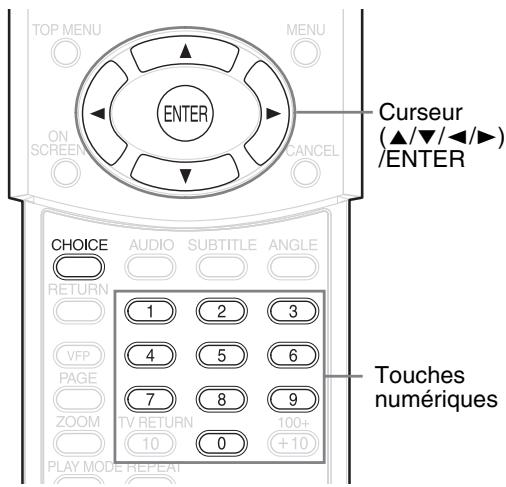

Sélectionner ce que vous souhaitez dire, à l'aide des touches numériques

DVDVIDEO

DVD AUDIO

VCD

SVCD

MP3

JPEG

Remarque

• Mettez le sélecteur de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.
• Pour un VCD ou un SVCD, cette opération peut être effectuée lorsque le disque est arrêté, ou pendant une lecture sans la fonction de contrôle PBC.
• Pour un DVD AUDIO, un CD, un MP3 ou JPEG, cette opération peut également être effectuée lorsque le disque est arrêté.
• Cette opération peut ne pas être possible avec certains disques.

Spécifiez le numéro de chapitre ou le numéro de piste pendant la lecture.

Reportez-vous à "Comment utiliser les touches numériques" en page 15.

Pour arrêter la lecture

DVDVIDEO

DVD AUDIO

VCD

SVCD

MP3

JPEG

Appuyez sur la touche pendant la lecture.

Permettre la lecture en pause

DVDVIDEO

DVD AUDIO

VCD

SVCD

MP3

JPEG

Appuyez sur la touche II pendant la lecture.

Pour reprendre la lecture normale, appuyez sur la touche (lecture).

• Appuyez sur la touche II pour permettre en pause la lecture d'un diaporama d'un disque JPEG. Appuyez sur la touche (lecture) pour démarrer la lecture à partir du fichier suivant.
• Il n'est pas possible d'effectuer une pause en appuyant sur la touche de l'unité principale pendant la lecture d'un diaporama d'un disque JPEG.

Pour avancer le film image par image

DVDVIDEO

SVCD

VCD

Appuyez sur la touche II pendant la pause.

Chaque fois que vous appuyez sur la touche, le film avance image par image.

Recherche rapide avant/arrêté

DVDVIDEO

DVD AUDIO

VCD

SVCD

Il y a deux méthodes.

• Appuyez sur la touche ou▶ pendant la lecture.

Chaque fois que vous appuyez sur la touche, la vitesse augmente (× 2, × 5, × 10, × 20, × 60). Pour revenir à la vitesse normale, appuyez sur la touche (lecture).

• Maintenez enfoncée la touche ou▶.

La recherche rapide avant/arrière ne peut être effectuée que lorsque la touche est enfoncée (× 5 × 20)

Remarque

• La recherche rapide avant/arrière ne peut pas être effectuée avec des fichiers MP3 et JPEG.
• Pour un DVD VIDEO, un SVCD ou un VCD, aucun son n'est émis pendant la recherche rapide avant/arrière.
• Pour un CD ou un DVD AUDIO, le son est intermittent pendant la recherche rapide avant/arrière.

Remarque

• Cette opération peut ne pas être possible avec certains disques.
• Il n'est pas possible de revenir au titre juste avant.

Appuyez sur la touche SLOW ou SLOW pendant une pause.

• Chaque fois que vous appuyez sur la touche, la vitesse augmente.
• Appuyez sur la touche II pour permettre la lecture en pause, et appuyez sur la touche (lecture) pour reprendre la lecture normale.

Remarque

• Aucun son n'est émis.
• Le mouvement du film en marche arrêtée peut ne pas être régulier.
• Pour un VCD ou un SVCD, la lecture au ralenti ne peut être effectuée que vers l'avant.

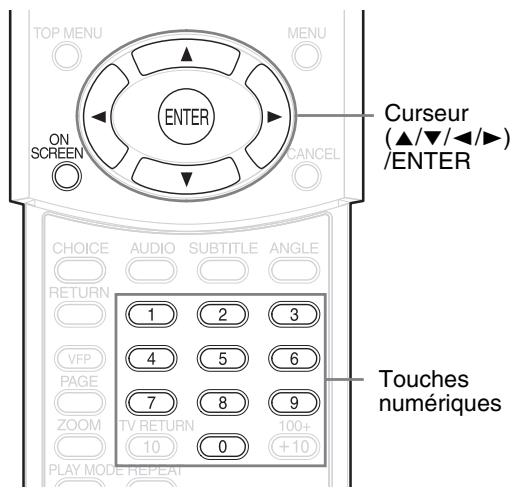

Comment utiliser les touches numériques

5: 5

20: (+10) (10)

15: (+10) (5)

25: (+10) (+10) (5)

Icônes d'information affichées sur l'écran du téléviseur (guide à l'écran)

: Lecture

: Pause

Recherche rapide avant/arrière

: Lecture au ralenti (vers l'arrière/vers l'avant)

: Contient des vues à plusieurs angles (page 24) : Contient une bande-son multilingue (page 24) : Contient des sous-titres multilingues (page 24) : Le disque ne peut pas accepter l'opération que vous avez tenté d'effectuer.

Appuyez à plusieurs reprises sur la touche DIMMER.

• La luminosité modifiée sera sauvegardée même après mise hors tension.

Les fonctions suivantes sont utilisables pour toutes les sources.

Remarque

Il est possible de régler le volume en tournant la commande de VOLUME de l'unité principale.

Réglage de qualité sonore

Basses : Appuyez sur la touche BASS +/-.

Aigües: Appuyez sur la touche TREBLE +/-.

Appuyez sur la touche MUTING.

• Aucun son ne sortira des enceintes, du casque d'écoute et du caisson de basses.
• Appuyez de nouveau sur la touche MUTING pour restaurer le son. Lorsque l'alimentation est coupée puis rallumée, le son est restauré.

Remarque

Mettez le sélecteur de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.

Lecture

L'affichage d'un disque MP3 est décrit ici à titre d'exemple.

Pour un disque JPEG, remplacez "piste" par "fichier".

Remarque

Lors de la lecture d'un disque contenant à la fois des fichiers MP3 et JPEG, définissez le type que vous souhaitez lire (page 29).

1 Chargez un disque.

Écran de la Durée écoulée de la piste en cours de télévision lecture (MP3 uniquement).

3 Appuyez sur le curseur pour vous déplacer sur la liste de pistes.

• Appuyez sur le curseur pour revenir à la liste de groupes.

Remarque

GROUP/TITLE , peut également être utilisé à l'étape 2. - Les touches numériques peuvent également être utilisées à l'étape 4. Dans ce cas, les étapes 3 et 5 ne sont pas nécessaires. (Pour la manière d'utiliser les touches numériques, reportez-vous à la page 15). - ou peut également être utilisées à l'objet 4. Dans ce cas, l'objet 3 n'est pas nécessaire.

1 Appuyez sur la touche REPEAT lorsque le disque est arrêté.

Chaque fois que vous appuyez sur la touche, le type de répétition alterne.

Types de répétition	Affichage sur l'écran du télévisur	Affichage sur la fenêtre de l'unité principale
Répête la piste en cours (uniquement pour MP3).	REPEAT TRACK	→
Répête le groupe en cours.	REPEAT GROUP	→ ALL
Répête le disque complet.	REPEAT ALL	→ ALL
Annule la répétition.	Pas d'affichage	Pas d'affichage
Répête la piste en cours durant une lecture programmée ou aléatoire (uniquement pour MPs).	REPEAT STEP	→
Répête toutes les pistes programmesées ou toutes les pistes pour la lecture aléatoire (uniquement pour MP3).	REPEAT ALL	→ ALL

★ représenté un clignotement.

Remarque

• Les types de répétition peuvent être changés pendant la lecture.
• Le mode de répétition est automatiquement annulé si un fichier illisible est présent (17 page 3).

Lecture de diaporama JPEG

• À l'étape 5, pour un fichier JPEG, lorsqu'on appuie sur la touche (lecture), les fichiers sont lus en continu à partir du fichier sélectionné (Lecture de diaporama), et lorsqu'on appuie sur ENTER, seul un fichier sélectionné est lu.
• La durée d'affichage d'un fichier en lecture de diaporama est d'environ 3 secondes.
• Lorsque tous les fichiers ont été lus, la lecture s'arrête automatiquement.

DVD VCD SVCD

Lorsque la lecture est interrompue au milieu, elle peut reprendre à partir de la scène arrêtée. Ceci est appelé la fonction de reprise.

Comment suspendre la lecture

Effectuez une des opérations suivantes pendant la lecture.

Appuyez une fois sur la touche ■.*

Appuyez sur Ⓞ/l AUDIO pourmettre l'appareil hors tension.

Faites passer la source sur FM/AM ou AUX.*

• Même si l'appareil est éteint en appuyant sur ɑ/1 AUDIO après cela, la position d'arrêt de lecture est enregistrée.

Pour démarrer la lecture à partir de la position enregistrée

Appuyez sur la touche (lecture).

Remarque

• Cette fonction est inopérante en Lecture programmée ou en Lecture aléatoire.
• La position de redémarrage de lecture peut être légèrement différente de la position d'arrêt.
• Lorsqu'un menu de disque est affiché, la fonction de reprise peut ne pas fonctionner.
• La langue de la bande-son, la langue des sous-titres et l'angle choisi à ce moment sont enregistrés en même temps que la position d'arrêt.
• La position enregistrée sera effacée si le tiroir pour disque est ouvert. En outre, si l'on appuie sur la touche ■ pendant la lecture, “RESUME” s'affiche. Si, à ce moment, on appuie sur ■ “RESUME OFF” s'affiche et les informations enregistrées sont effacées.
• Au moment de l'achat, la fonction de reprise est activée. La fonction de reprise peut être désactivée (page 30).

Remarque

Mettez le sélecteur de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.

Sélection à partir du menu

DVDVIDEO

DVD AUDIO

VCD

SVCD

1 Appuyez sur la touche MENU ou TOP MENU pendant que le disque est arrêté ou pendant la lecture ^*1.

L'écran de menu du disque s'affiche. - Seule la touche TOP MENU peut être utilisée pour les DVD AUDIO.

2 Appuyez sur le curseur / / (uniquement pour un DVD VIDEO ou un DVD AUDIO) ou les touches numériques, pour sélectionner la scène à.

• Reportez-vous à "Comment utiliser les touches numériques" (page 15).
• Lorsque l'écran de menu possède deux pages, appuyez sur la touche ↓← ou ▷▶ pour changer la page (uniquement pour un VCD et un SVCD).

Appuyez sur la touche ENTER.

Remarque

*1 Pour un VCD et un SVCD, cette opération ne peut être effectuée que lorsque la fonction de contrôle de lecture PBC est désactivée.

• Cette opération ne peut pas être effectuée avec un disque ne possédant pas d'écran de menu.
• Pour certains disques, la lecture peut démarrer sans appuyer sur la touche ENTER.

Définir l'heure (recherche par l'heure)

DVDVIDEO

DVD AUDIO

VCD

SVCD

1 Appuyez deux fois sur la touche ON SCREEN pendant la lecture*2.

La barre de menu s'affiche (page 17).

2 Appuyez sur le curseur « / » pour sélectionner . 3 Appuyez sur la touche ENTER. 4 Introduisez l'heure*3 à l'aide des touches numériques (1-9, 0).

Exemple: Lorsque vous souhaitez dire un DVDVIDEO à partir de la position (0 heures) 23 minutes 45 secondes, appuyez successivement sur ces touches :

$$ \boxed {0} \rightarrow \boxed {2} \rightarrow \boxed {3} \rightarrow \boxed {4} \rightarrow \boxed {5} $$

Les "minutes" et "seconds" peuvent être omises.

• Si vous introduisez des chiffres erronés, appuyez sur le curseur pour supprimer les chiffres erronés et repésez la saisie.

5. Appuyez sur la touche ENTER.

Pour supprimer la barre de menu, appuyez sur la touche ON SCREEN.

Remarque

• Cette fonction est inopérante pour un DVD VIDEO sans informations de temps enregistrées.
• Cette fonction est inopérante en Lecture programmee ou aléatoire. 2 Pour un CD, cette opération peut toujours être effectuee, tandis que pour un VCD et un SVCD cette opération n'est possible que lorsque le disque est arrêté ou pendant une lecture sans la fonction PBC. 3 La recherche par l'heure d'un DVD VIDEO commence au début du titre. Pour un DVD AUDIO elle commence au début de la piste en cours de lecture. La recherche par l'heure d'un VCD, d'un SVCD ou d'un CD est la suivante :
• Lorsque le disque est arrêté, la recherche par l'heure commence au début du disque.
• Lorsque le disque est en cours de lecture, la recherche par l'heure concerne la piste en cours de lecture.

DVDVIDEO

DVD AUDIO

VCD

SVCD

MP3

Remarque

Mettez le sélecteur de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.

L'ordre souhaité

Il est possible de programmer un maximum de 99 pistes ou chapitres. La même piste ou le même chapitre peut être programmé plusieurs fois.

1 Lorsque le disque est arrêté, appuyez à plusieurs reprises sur la touche PLAY mode pour afficher “PRGM” sur la fenêtre d'affichage de l'unité principale.

"PRGM" est une abréviation de PROGRAM.

Exemple : Pour un DVD VIDEO

2 Créez un programme en suivant la description sur l'écran du téléviseur.

Reportez-vous à “Comment utiliser les touches numériques” (page 15).

• Le contenu à saisir varie en fonction du type de disque.

DVDVIDEO: Titres et chapitres VCD, SVCD, CD: Pistes DVD AUDIO, MP3: Groupes et pistes - Pour sélectionner un groupe en bonus de DVD AUDIO, effectuez préalablement les opérations de "Lire le Groupe en bonus" en page 27 pour effacer l'affichage "BONUS". - Si le nombre de pistes ou de chapitres introduit est supérieur à 99, "FULL" s'affiche. - Dans le cas d'un CD, SVCD ou VCD, lorsqu la durée totale de lecture atteint 9 heures 59 minutes 59 secondes, "--->" s'affiche dans la fenêtre d'affichage (Il est possible de poursuivre la programmation).

Sélectionnez un groupe/titre en utilisant les touches numériques.

Exemple d'affichage de la partie supérieure de la fenêtre d'affichage : T2 C--

(2) Sélectionnez un numéro de piste ou de chapitre en utilisant les touches numériques.

Exemple d'affichage de la partie supérieure de la fenêtre d'affichage : T2 C3

• Reportez-vous à "Comment utiliser les touches numériques" (page 15).
• Le nombre de programme est affiché dans la partie inférieure de la fenêtre d'affichage (Exemple : "P2").

(3) Répétez les opérations (1) et (2) ci-dessus pour terminer le programme. Passez ensuite à l'étape 3.

Remarque

(UNIQUEMENT POUR UN DVD VIDEO, UN DVD AUDIO OU UN MP3)

Si vous appuyez sur la touche ENTER au lieu d'indiquer un nombre de piste/chapitre, "ALL" s'affiche et toutes les pistes/tous les chapitres compris dans le groupe/titre sélectionné sont programmés.

3 Appuyez sur la touche (lecture).

• Pour reprendre la lecture normale, appuyez à plusieurs reprises sur la touche PLAY MODE pour afficher "NORMAL" sur la fenêtre d'affichage de l'unité principale avec le disque arrêté. Le contenu du programme ne sera pas effacé.
• Les opérations suivantes effacent le contenu du programme.
• Maintenir la touche CANCEL enfoncée jusqu'à ce que "CLEAR!" apparaisse sur la fenêtre d'affichage avec l'écran de référence de programme affi
• Eteindre l'appareil

1 Lorsque le disque est arrêté, appuyez à plusieurs reprises sur la touche PLAY mode pour afficher “RANDOM” sur la fenêtre d'affichage de l'unité principale.

• "ALEATOIRE" s'affiche également sur l'écran du téléviseur.

2 Appuyez sur la touche (lecture)

• Le même chapitre ou la même piste ne sera pas lu deux fois.
• Pour reprendre la lecture normale, appuyez à plusieurs reprises sur la touche PLAY MODE pour afficher "NORMAL" sur la fenêtre d'affichage de l'unité principale avec le disque arrêté.
• La lecture aléatoire sera également annulée en effectuant les opérations suivantes.

Ouvrir le tiroir pour disque - Eteindre l'appareil - Il ne sera pas possible de revenir à la piste précédente même si l'on appuie à plusieurs reprises sur la touche I pendant une lecture aléatoire (on ne revient pas au début du chapitre ou de la piste en cours).

Reportez-vous à la page 17 pour la lecture répétée de fichiers MP3 et JPEG.

1 Appuyez sur la touche REPEAT pendant la lecture.

Chaque fois que vous appuyez sur la touche, le type de répétition alterne.

Écran du téléviseur

Fenêtre d'affichage sur l'unité principale

CHAP

Pour un DVD VIDEO

Types de répétition	Affichage sur l'écran du téléviseur	Affichage sur l'unité principale
Rèpète le chapitre en cours	CHAP.	CHAP.
Rèpète le titre en cours	TITLE	TITLE
Annule la répétition	OFF	Pas d'affichage

Pour un DVD AUDIO

Types de répétition	Affichage sur l'écran du téléviseur	Affichage sur l'unité principale
Répête la piste en cours	TRACK
Répête le groupe en cours	GROUP	ALL*
Annule la répétition	OFF	Pas d'affichage

* représente un clignotement.

Pour un CD/VCD/SVCD

Types de répétition	Affichage sur l'écran du téléviseur	Affichage sur l'unité principale
Répête la piste en cours	TRACK	←
Répête toutes les pistes	ALL	→ ALL
Annule la répétition	OFF	Pas d'affichage

Remarque

• Pour un DVD AUDIO et un CD, cette opération peut toujours être effectuée, tandis que pour un VCD et un SVCD, cette opération n'est possible que lorsque le disque est arrêté ou pendant une lecture sans la fonction PBC.
• Il est possible de définir la répétition sur la barre de menu. Pour la manière de partager, reportez-vous à “Lire plusieurs fois la partie (Lecture répétée A-B)” (page 23).
• Les abréviations affichées sur l'unité principale sont les suivantes.

TRK: Track (Piste)

CHP: Chapitre (Chapitre)

TI. : Titre

GR.: Groupe

• Pour un DVD VIDEO et un DVD AUDIO, si la source est commutée sur FM/AM ou AUX, le mode de répétition est annulé.

Lecture répétée pendant une lecture programmée ou aléatoire

Types de répétition	Affichage sur l'écran du téléviseur	Affichage sur l'unité principale
Rèpète le chapitre ou la piste en cours	STEPOUREPEAT STEP	→
Rèpète toutes les pistes programmées ou toutes les pistes en lecture aléatoire	ALLOUREPEAT ALL	C→ALL
Annule la répétition	OFFOUPas d'affichage	Pas d'affichage

Lire plusieurs fois la partie (lecture répétée a-b)

DVDVIDEO

DVD AUDIO

VCD

SVCD

1 Appuyez deux fois sur la touche ON SCREEN pendant la lecture.

La barre de menu s'affiche (page 28).

2 Appuyez sur le curseur ▶ pour sélectionner OFF. 3 Appuyez sur la touche ENTER. 4 Appuyez sur le curseur △ / ▽ pour afficher A-B.

D'autres modes de répétition peuvent être sélectionnés ici. Pour les autres modes de répétition, reportez-vous à “Lire plusieurs fois le titre/chapitre/groupe/piste/toutes les pistes (REPEAT)” (page 22).

5 Appuyez sur la touche ENTER au point de départ de la partie à répéter (désigner le point A).

L'icône de la barre de menu sera A-

6 Appuyez sur la touche ENTER au point final de la partie à répéter (désigner le point B).

• L'icône de la barre de menu sera A-B. Clignotera sur la fenêtre d'affichage de l'unité principale et la section se trouvant entre les points A et B sera lue à plusieurs reprises.
• La lecture répétée A-B sera également annulée en effectuant les opérations suivantes.

Appuyer sur la touche ■. - Sélectionner A-B et appuyer deux fois sur la touche ENTER.

Remarque

La lecture repétée A-B n'est possible qu'à l'intérieur du même titre ou de la même piste. La lecture repétée A-B ne peut pas être effectuée pendant une lecture avec la fonction PBC, la lecture programmée, la lecture aléatoire et la lecture répétée.

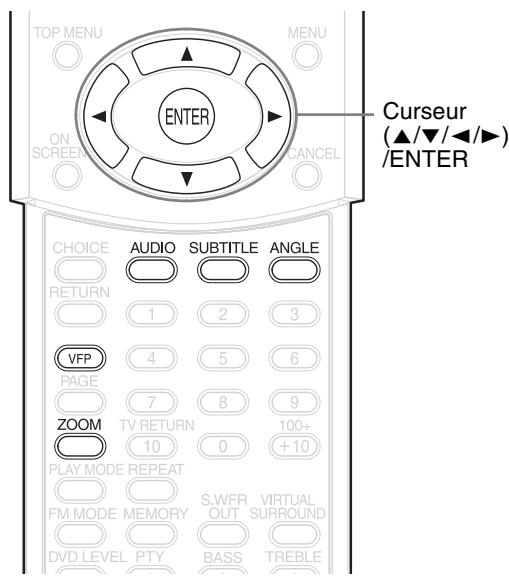

Sélectionner les sous-titres

SVCD

(uniquement pour une image en mouvement)

1 Appuyez sur la touche subtitle pendant la lecture d'un disque contenant des sous-titres dans plusieurs langues.

• Chaque fois que vous appuyez sur la touche, le sous-titre alterne ON/OFF.

2 Appuyez sur le curseur / pour sélectionner une langue de sous-titre.

• Pour un code de langue comme "AA", reportez-vous à "Codes de langue" (page 41).
• La manière d'afficher les langues de sous-titre peut être différente suivant le disque.

Remarque

• Il est possible de procéder en utilisant la barre de menu (page 28).
• Pour un SVCD, chaque fois que vous appuyez sur la touche SUBTITLE à l'étape 1, le type de sous-titre et ON/OFF alternent.

1 Appuyez sur la touche AUDIO pendant la lecture d'un disque contenant plusieurs langues AUDIO.

Example :

• Chaque fois que vous appuyez sur la touche, la langue audio alterne. De plus, la langue audio peut être modifiée en appuyant sur le curseur /.
• Pour un code de langue comme "AA", reportez-vous à "Codes de langue" (page 41). "ST", "L" et "R" affichés lorsque vous lisez un VCD ou un SVCD représentent respectivement "Stéréo", "son de la voie de gauche" et "son de la voie de droite".

Remarque

Il est possible de procéder en utilisant la barre de menu (1 page 28).

Sélectionner un angle de vue

(uniquement pour une image en mouvement)

1 Appuyez sur la touche ANGLE pendant la lecture d'un disque contenant plusieurs angles de vue.

Example :

• Chaque fois que vous appuyez sur la touche, l'angle alterne. De plus, l'angle peut être modifié en appuyant sur le curseur /.

Remarque

Il est possible de procéder en utilisant la barre de menu (page 28).

Agrandir l'image (ZOOM)

DVDVIDEO

VCD

SVCD

JPEG

DVD AUDIO

(uniquement pour une image en mouvement)

1 Appuyez sur la touche ZOOM pendant la lecture ou en pause.

• Chaque fois que vous appuyez sur la touche ZOOM, l'agrandissement de l'image est modifié. (Pour un JPEG) Vous ne pouvez pas changer l'agrandissement de l'image pendant la lecture d'un diaporama.

2 Sélectionnez la partie que vous souhaitez voir en utilisant le curseur ▲/▼/▲/▶.

• Pour reprendre la lecture normale, sélectionnez "OFF" à l'objet 1.

Régler la qualité d'image (VFP)

DVDVIDEO

DVD AUDIO

VCD

SVCD

JPEG

1 Appuyez sur la touche VFP pendant la lecture ou en pause.

"VFP SET" apparait sur la fenêtre d'affichage de l'unité principale et le réglage actuel s'affiche sur l'écran du téléviseur.

• Gamma : Contrôle la luminosité des teintes neutres tout en maintenant l'intensité des parties sombres et claires.
• Net: Contrôle la netteté de l'écran.

2 Appuyez sur le curseur /▶ pour sélectionner le mode VFP.

• Il est recommandé de sélectionner généralement "NORMAL", ou "CINEMA" dans une pièce ASFobre. Lorsque "NORMAL" ou "CINEMA" est sélectionné, passez à l'étape 7.
• Lorsque "USAGER 1" ou "USAGER 2" est sélectionné, le réglage peut être effectué de manière détaillée dans les opérations suivant l'étape 3.

4 Appuyez sur la touche ENTER.

Exemple :

Écran du téléviseur

6 Appuyez sur la touche ENTER.

Pour régler d'autres éléments, revenez à l'étape 3.

Remarque

• Si aucune opération n'est effectuée pendant plusieurs secondes durant la procédure, les réglages effectués à ce moment sont automatiquement enregistrés.
• "VFP" est une abréviation de "Video Fine Processor" (processeur vidéo précis).

Créer un son réaliste (VIRTUAL SURROUND)

DVDVIDEO

DVD AUDIO

VCD

SVCD

MP3

Les deux enceintes produisent un effet ressemblant à un son surround.

1 Appuyez sur la touche VIRTUAL SURROUND pendant la lecture.

• Chaque fois que vous appuyez sur la touche, l'affichage alterne de la manière suivante.

: Convient pour les films d'action, les programmes de sport ou d'autres programmes à mouvement rapide. : Vous pouvez vous relaxer avec une atmosphère naturelle. : Vous pouvez profiter de l'effet sonore comme si vous regardiez le film dans une salle de cinéma. Annule le SURROUND VIRTUEL (réglage usine).

• Lorsque le SURROUND VIRTUEL est activé, "SURROUND" apparait sur la fenêtre d'affichage.

Remarque

• Le Surround virtuel est efficace pour les enceintes et le casque d'écoute.
• En cas de bruit de fond ou de son déformé, mettez SURROUND VIRTUEL sur "ARRET".
• Vous ne pouvez pas utiliser certains types de disques DVD AUDIO.
• "V. SUR." affiché sur la fenêtre d'affichage est une abréviation de "Virtual Surround" (Surround Virtuel).

Régler le niveau de lecture (DVD LEVEL)

DVDVIDEO

DVD AUDIO

La bande-son d'un DVD VIDEO et d'un DVD AUDIO peut être enregistrée à un niveau plus bas (volume) que celui d'autres types de disques. Si la différence vous gène, réglez le niveau du DVD.

1 Appuyez sur la touche DVD LEVEL pendant la lecture.

• Chaque fois que vous appuyez sur la touche, le niveau alterne entre "NOR" (Normal), "MID" (Moyen) et "HIG" (Haut).
• Sélectionnez le niveau en écoutant le son joué.

Remarque

• Le niveau DVD n'est efficace que pour la lecture d'un DVD.
• Même si l'on change le niveau du DVD, le niveau de sortie de la borne de sortie audio numérique n'est pas modifié.
• Cette opération est possible lorsque le disque est arrêté ou en pause.

DVD AUDIO

Remarque

Mettez le sélecteur de mode de télécommande sur AUDIO avant d'utiliser les touches AudioTV numériques.

Lire le groupe en bonus

Certains DVD AUDIO possèdent un groupe spécifique enregistré, appelé “Groupe en bonus”.

Remarque

Cette opération peut être effectuée lorsque "BONUS" est allumé sur la fenêtre d'affichage de l'unité principale.

1 Appuyez à plusieurs reprises sur la touche GROUP/TITLE >> pendant la lecture, pour sélectionner un groupe en bonus.

KEY_____apparaît sur l'écran du téléviseur, et sur la fenêtre d'affichage de l'unité principale.

2 Appuyez sur les touches numériques pour introduire un code pin (4 chiffres).

La manière d'obtenir un code pin peut être différente suivant le disque.

3 Appuyez sur la touche ENTER.

• Lorsqu'un code pin correct est introduit, "BONUS" disparaît et la lecture du groupe en bonus commence.
• Si vous introduisiez un code pin incorrect, répétez la saisie d'un code pin correct.

Images fixes affichables (B. S. P.)

Certains disques DVD AUDIO possèdent des images fixes enregistrées. Parmi les images fixes, il y a des images appelées B. S. P. (Browsingsable Still Pictures - Images fixes affichables). Avec ces images, il est possible de changer d'image comme si on tournait des pages.

Remarque

Cette opération peut être effectuée lorsque "B. S. P." est allumé sur la fenêtre d'affichage de l'unité principale.

1 Appuyez sur la touche PAGE pendant la lecture.

Chaque fois que vous appuyez sur la touche, l'image fixe est changée. Il est également possible de changer l'image à l'aide du curseur ▲/▼.

Example :

2 Attendez quelques secondes et appuyez sur la touche ENTER.

DVDVIDEO

DVD AUDIO

VCD

SVCD

Remarque

• Mettez le sélection de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.
• Cette opération est possible lorsqu'il y a un disque chargé. Certaines fonctions peuvent ne pas fonctionner lorsque le disque est arrêté.

1 Appuyez deux fois sur la touche on SCREEN.

"ON SCREEN" apparait sur la fenêtre d'affichage de l'unité principale. La barre de statut et la barre de menu apparaissent sur l'écran du téléviseur.

Ceci est un exemple pour un DVD VIDEO.

3 Appuyez sur la touche ENTER.

• La fonction sélectionnée peut être définie. Pour le contenu du réglage, reportez-vous à la section suivante "liste de fonctions".
• La fonction active est affichée en bleu.
• Pour supprimer la barre de menu, appuyez sur la touche ON SCREEN.

Liste de fonctions

Pour les fonctions sans description particulière de fonctionnement, appuyez sur le curseur / pour la sélectionner, et appuyez sur la touche ENTER pour la définir.

TIME Sélection d'affichage du temps	Sélectionnez cette fonction pour modifier les informations de temps affichées sur la fenêtre d'affichage de l'unité principale et la barre de statut. Chaque fois que vous appuyez sur la touche ENTER, l'affichage alterne. DVD VIDEO/DVD AUDIO (fonctionne pendant la lecture) TOTAL: Durée écoulée de lecture du titre/groupe actuel. T.REM: Durée restante du titre/groupe actuel TIME: Durée écoulée de lecture du chapitre/piste actuel. REM: Durée restante du chapitre/piste actuel. CD (fonctionne pendant la lecture)/VCD/SVCD TIME: Durée écoulée de lecture de la piste actuelle. REM: Durée restante de la piste actuelle. TOTAL: Durée écoulée de lecture du disque. T.REM: Durée restante du disque.
Mode de répétition	F page 22
Recherche par l'heure	F page 19
CHAP / TRACK	Sélectionnez un chapitre ou une piste. Appuyez sur les touches numériques pour introduire le nombre de chapitre ou de piste et appuyez sur la touche ENTER. Exemples: 5: 5 24: 2 → 4
Recherche de chapi- tre (DVD VIDEO)/ Recherche de piste (DVD AUDIO)	F page 24
Langue audio/Audio (DVDVIDEO/DVD AUDIO/VCD/SVCD)	F page 24
Langue des sous-titres (DVD VIDEO/SVCD)	F page 24
Angle de vue (DVD VIDEO/DVD AUDIO)	F page 24
PAGE +/- Changement de page (DVD AUDIO)	Change les images fixes (B.S.P.) enregistrées sur un disque DVD AUDIO. (F page 27)

Informations affichées sur la barre de statut

DVD VIDEO/DVD AUDIO (l'exemple ci-dessous concerne un DVD VIDEO)

VCD/SVCD/CD (L'exemple ci-dessous concerne un CD)

Remarque

La marque de statut de lecture a la même signification que la marque sur le guide à l'écran (page 15).

Les réglages initiaux du système peuvent être modifiés conformément au milieu d'utilisation du système.

Remarque

• Mettez le sélection de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.
• Sur un écran large, les parties supérieure et inférieure de l'écran de préférence peuvent ne pas être affichées. Réglez la taille d'image sur le téléviseur.

1 Appuyez sur la touche CHOICE lorsque le DISQUE est arrêté ou lorsqu'il n'y a PAS de DISQUE charge ("PAS de DISQUE" est affiché).

• “SETTING” apparait sur la fenêtre d'affichage de l'unité principale et l'écran suivant s'affiche sur le téléviseur.

• Procédez en suivant la description sur l'écran du téléviseur.

Remarque

• Si la langue souhaitée n'est pas enregistrée sur le disque, la langue optimale définie pour le disque est affichée.
• Pour un code de langue tel que "AA", reportez-vous à "Codes de langue" (page 41).

Articles	Contenu
LANGUE MENU	Sélectionnez la langue du menu du DVD VIDEO.
LANGUE AUDIO	Sélectionnez la langue audio du DVD VIDEO.
SOUS-TITRE	Sélectionnez la langue de sous-titre du DVD VIDEO.
LANGUE D'ECRAN	Sélection la langue utilisée pour les écrons de préférences.

Articles	Contenu ( : réglage initial)
TYPE D'ECRAN	Sélectionnez une méthode d'affichage convenable pour votre téléviseur. 16:9 NORMAL: Sélectionnez ce type lorsque le rapport d'aspect de votre téléviseur à écran large est fixé à 16:9 (lors de la lecture d'un DVD VIDEO enregistré en 4:3, le système règle automatiquement la largeur d'écran du signal de sortie). 16:9 AUTO: Sélectionnez ce type lorsque votre téléviseur est un téléviseur à écran large ordinaire. 4:3 LB (Boîte lettres): Sélectionnez ce type lorsque le rapport d'aspect de votre téléviseur est le format 4:3 conventionnel. Lorsque vous regardez une image pour écran large, les lignes noires apparaissent en haut et en bas de l'écran. 4:3 PS (Panoramaque): Sélectionnez ce type lorsque le rapport d'aspect de votre téléviseur est le format 4:3 conventionnel. Lorsque vous regardez une image pour écran large, les bords de gauche et de croite de l'image n'apparaissent pas sur l'écran. (Si le disque n'est pas compatible avec le mode pano-ramique, l'image sera affichée au rapport d'aspect Boîte lettres). AUTO: Le type source videoe (une réserve ou un film) est automatiquement sélectionné. FILM: Sélectionnez cet article lorsque vous souhaitez regarder un film ou une réserve, enregistré avec la méthode de balayage progressif. VIDEO: Sélectionnez cet article lorsque vous souhaitez regarder une réserve normale.
SOUCE D'IMAGE	Sélectionnez un article convenant à la source videoo. AUTO: Le type source videoe (une réserve ou un film) est automatiquement sélectionné. FILM: Sélectionnez cet article lorsque vous souhaitez regarder un film ou une réserve, enregistré avec la méthode de balayage progressif. VIDEO: Sélectionnez cet article lorsque vous souhaitez regarder une réserve normale.
PROTECTION D'ECRAN	Choisisse le mode de protection d'écran entre ON / OFF (La protection d'écran s'active lors-qu'une opération n'est effectué pendant environ 5 minutes après affichage d'une image). S'il y a à la fois des fichiers MP3 et JPEG sur un disque, vous pouvez désirir les fichiers à dire. Lorsque la préférence a été modifiée, ouvrez et fermez le tiroir et remettez sous tension. (Un disque pos-sédant uniquement des fichiers MP3 ou JPEG peut être lu qu'elle que soit cette préférence).
MP3/JPEG	S'il y a à la fois des fichiers MP3 et JPEG sur un disque, vous pouvez désirir les fichiers à dire. Lorsque la préférence a été modifiée, ouvrez et fermez le tiroir et remettez sous tension. (Un disque pos-sédant uniquement des fichiers MP3 ou JPEG peut être lu qu'elle que soit cette préférence).

Articles	Contenu ( : réglage initial)
SORTIE AUDIO NUM.	Sélectionné un type de signal de sortie dans la liste suivante, conformément à l'apparil raccordé à la borne de sortie audio numérique ( amplificateur AV, etc.). (Voir la liste ci-dessous pour connaître les articles de préférence et le signal de sortie).SEULEMENT PCM :Apparil correspondant uniquement à PCM (Modulation par impulsion et codage) linéaire.DOLBY DIGITAL/PCM:Décodeur Dolby numérique ou apparil ayant la même fonction.FLUX/PCM:Décodeur DTS/Dolby numérique ou apparil ayant la même fonction.
MIXAGE DEMULTIPLI-CATION	Change le signal de la borne de sortie audio numérique du DVD VIDEO conformément à l'apparil raccordé. Sélectionné ce mode lorsque la sortie audio numérique est réalisée sur “SEULEMENT PCM”.DOLBY SURROUND:Un apparil avec décodeur Dolby Pro Logic intégré.STEREO:Un apparil ordinaire.Lorsque le Surround virtuel est ON, le Mixage Démultiplication ne fonctionne pas.
COMPRESS.PLAGE DYN.	Pour régler la différence entre un volume élevé et un volume faible lors d'une lecture à faible volume (uniquement pour un DVD enregistré en Dolby digital).AUTO:La compression de plage dynamique fonctionne automatiquement.ON:La compression de plage dynamique fonctionne toujours.

Articles	Contenu ( : réglage initial)
REPRISE	Sélectionnez ON /OFF. (T page 18)
GUIDE A L'ECRAN	Sélectionnez ON /OFF. (T page 15)
MODE COMPULINK AV	Cet article n'est actuellement pas utilisé. (Il est prévu pour une'utilisation future).
CENSURE PARENTALE	Régliez la fonction de censure parentale pour qu'elle coupe les scènes violentes ou les remplace par d'autres scènes. (Cette fonction n'est efficace que pour des disques équipés de la fonction de censure parentale).CODE PAYS (T page 31) Sélectionnez votre pays.ETABLIR NIVEAU:Plus le chiffre est faible, plus la restriction est importante. "AUCUNE" signifie aucune restriction.CODE (essentiel):Introduissez chaque fois un mot de passer à quatre chiffres à l'aide des touches numériques (1-9, 0). (Si vous avez oublie votre mot de passer, introduizec "8888").Le mot de passage est requis lors de la lecture.Si vous introduizec trois fois un mauvais mot de passer, "EXIT" est automatiquement sélectionné.

Liste des relations des articles de préférence de SORTIE AUDIO NUM. et du signal de SORTIE

Disque lu	Préférence de SORTIE AUDIO NUM.
	FLUX/PCM	DOLBY DIGITAL/PCM	SEULEMENT PCM
48 kHz, 16/20/24 bitsDVDVIDEO PCM linéaire96 kHz DVDVIDEO PCM linéaire	48 kHz, 16 bits PCM linéaire stéréo
48/96/192 kHz,16/20/24 bits DVD AUDIO PCMlinéaire	48 kHz, 16 bits PCM linéaire stéréo
44,1/88,2/176,4kHz,16/20/24 bits DVD AUDIO PCMlinéaire	44,1 kHz, 16 bits PCM linéaire stéréo
DVDVIDEO DTS	Flux de bit DTS	48 kHz, 16 bits PCM linéaire stéréo
DVDVIDEO/DVD AUDIODOLBY DIGITAL	Flux de bit DOLBY DIGITAL		48 kHz, 16 bits PCM linéairestéréo
CD/VCD/SVCD	44,1 kHz, 16 bits PCM linéaire stéréo/48kHz, 16 bits PCM linéaire
CD DTS	Flux de bit DTS	44,1 kHz, 16 bits PCM linéaire
Disque MP3	Pas de sortie

Remarque

• Pour un DVD VIDEO sans protection de contenu définie, il y a une sortie 20 bits ou 24 bits à la borne de sortie audio numérique.

AD	Andorre	EH	Sahara occidental	LA	République démocratique populaire Lao	RU	Fédération de Russie
AE	Émirats arabes unis	ER	Érythrée			RW	Rwanda
AF	Afghanistan	ES	Espagne	LB	Liban	SA	Arabie Saoudite
AG	Antigua-et-Barbuda	ET	Éthiopie	LC	Sainte-Lucie	SB	Îles Solomon
AI	Anguilla	FI	Finlande	LI	Liechtenstein	SC	Seychelles
AL	Albanie	FJ	Fidji	LK	Sri Lanka	SD	Soudan
AM	Arménie	FK	Îles Falkland (Malouines)	LR	Libéria	SE	Suède
AN	Antilles néerlandaises	FM	Micronésie (États fédérés de)	LS	Lesotho	SG	Singapour
AO	Angola	FO	Îles Féroé	LT	Littuanie	SH	Sainte-Hélène
AQ	Antarctique	FR	France	LU	Luxembourg	SI	Slovenie
AR	Argentine	FX	France métropolitaire	LV	Lettonie	SJ	Svalbard et Jan Mayen
AS	Samoa américaines	GA	Gabon	LY	Lybiennie, Jamahiriya arabe	SK	Slovaquie
AT	Autrique	GB	Royaume-Uni	MA	Maroc	SL	Sierra Leone
AU	Australie	GD	Grenade	MC	Monaco	SM	Saint-Marin
AW	Aruba	GE	Georgie	MD	Moldavie, République de	SN	Sénégal
AZ	Azerbaïdjan	GF	Guyane française	MG	Madagascar	SO	Somalie
BA	Bosnie-Herzégovine	GH	Ghana	MH	Îles Marshall	SR	Surinam
BB	Barbade	GI	Gibraltar	ML	Mali	ST	São Tomé-et-Principe
BD	Bangladesh	GL	Groenland	MM	Birmanie	SV	Salvador
BE	Belgique	GM	Gambia	MN	Mongolie	SY	République arabe de Syria
BF	Burkina Faso	GN	Guinée	MO	Macao	SZ	Swaziland
BG	Bulgaria	GP	Guadeloupe	MP	Îles Mariannes du Nord	TC	Îles Turks et Caïques
BH	Bahreïn	GQ	Guinée Équatorialie	MQ	Martinique	TD	Tchad
BI	Burundi	GR	Grèce	MR	Mauritanie	TF	Terres australes françaises
BJ	Bénin	GS	Géorgie du sud et les Îles Sandwich du sud	MS	Montserrat	TG	Togo
BM	Bermudes			MT	Malte	TH	Thaïlande
BN	Brunéi Darussalam	GT	Guatemala	MU	Maurice	TJ	Tadjikistan
BO	Bolivie	GU	Guam	MV	Maldives	TK	Tokélaou
BR	Brésil	GW	Guinée-Bissau	MW	Malawi	TM	Turkmenistan
BS	Bahamas	GY	Guyane	MX	Mexique	TN	Tunisia
BT	Bhoutan	HK	Hong Kong	MY	Malaisie	TO	Tonga
BV	Île Bouvet	HM	Îles Heard et McDonald	MZ	Mozambique	TP	Timor oriental
BW	Botswana	HN	Honduras	NA	Namibiae	TR	Turquie
BY	Biélorussie	HR	Croatie	NC	Nouvelle-Calémonie	TT	Trinidad et Tobago
BZ	Belize	HT	Haïti	NE	Niger	TV	Tuvalu
CA	Canada	HU	Hongrie	NF	Île Norfolk	TW	Taiwan
CC	Îles des Cocos(Keeling)	ID	Indonésie	NG	Nigeria	TZ	Tanzanie, République unie de
CF	République centrafricaine	IE	Irlande	NI	Nicaragua	UA	Ukraine
CG	Congo	IL	Israël	NL	Pays-Bas	UG	Ouganda
CH	Suisse	IN	Inde	NO	Norvège	UM	Îles Mineures éloignées des États-Unis
CI	Côte d'lvoire	IO	Territoire britannique de l'Océan Indien	NP	Népal
CK	Îles Cook			NR	Nauru	US	États-Unis
CL	Chili	IQ	Iraq	NU	Niue	UY	Uruguay
CM	Cameroun	IR	Iran (République islamique)	NZ	Nouvelle-Zélande	UZ	Ouzbekistan
CN	Chine	IS	Islande	OM	Oman	VA	État de la Cité du Vatican (Saint-Siège)
CO	Colombie	IT	Italie	PA	Panama
CR	Costa Rica	JM	Jamaïque	PE	Pérou	VC	Saint-Vincent et les Grenadines
CU	Cuba	JO	Jordanie	PF	Polynésie française	VE	Vénézuela
CV	Cap-Vert	JP	Japon	PG	Papouasie-Nouvelle-Guinée	VG	Îles Vierges (Britaniques)
CX	Île Christmas	KE	Kenya	PH	Philippines	VI	Îles Vierges (U.S.)
CY	Chypre	KG	Kirghizistan	PK	Pakistan	VN	Viète Nam
CZ	République tchêque	KH	Cambodge	PL	Pologne	VU	Vanuatu
DE	Allemagne	KI	Kiribati	PM	Saint-Pierre-et-Miquelon	WF	Îles Wallis et Futuna
DJ	Djibouti	KM	Comores	PN	Pitcaim	WS	Samoa
DK	Danemark	KN	Saint-Christophe et Nevis	PR	Porto Rico	YE	Yémen
DM	Dominique	KP	Corée, République démocratique populaire de	PT	Portugal	YT	Mayotte
DO	République Dominicaise			PW	Palau	YU	Yougoslavie
DZ	Algérie	KR	Corée, République de	PY	Paraguay	ZA	Afrique du Sud
EC	Equateur	KW	Kowëit	QA	Qatar	ZM	Zombie
EE	Estonie	KY	Îles Cayman	RE	Réunion	ZR	Zaire
EG	Égypte	KZ	Kazakhstan	RO	Roumanie	ZW	Zimbabwe

Vous pouvez effectuer la syntonisation en FM ou en AM.

1 Appuyez sur la touche fm/am.

Chaque fois que vous appuyez sur la touche, la bande de fréquence alterne entre FM et AM.

Example :

2 Appuyez sur la touche TUNING ou TUNING pour sélectionner la station (fréquence).

Syntonisation automatique :

Maintenez la touche TUNING Θ ou

TUNING + enfoncée jusqu'à ce que le système commence la recherche, puis relâchez la touche.

Lorsque vous recevez un signal de station suffisamment intense, le système arrête automatiquement la recherche.

Pour arrêter manuellement la recherche, appuyez sur la touche TUNING ou TUNING.

Syntonisation manuelle :

Chaque fois que vous appuyez sur

TUNING ou TUNING +, la fréquence change.

• Lors de la réception d'un programme FM stéreo, le témoin "ST" (Stéreo) s'allume.
• Vous pouvez également choisir la station avec le curseur /

Remarque

Si le programme FM stéreo actuellement symphonisé est brouillé, vous pouvez améliorer la réception en appuyant sur FM MODE pour passer au mode monophonique ("MONO" est allumé). Si vous appuyez de nouveau sur la touche FM MODE, ou si vous symphonisez une autre station, le mode de réception revient automatiquement au mode stéreo.

Le préréglage de stations dans le système vous permet de syntoniser facilement une station.

Remarque

Mettez le sélecteur de mode de télécommande sur AUDIO avant d'utiliser les touches numériques.

Préregler des stations

Le système peut enregistrer jusqu'à 30 stations FM et jusqu'à 15 stations AM.

1. Sélectionnez une station que vous souhaitez enregistrer (page 32 pour la marche à suivre). 2. Appuyez sur la touche MEMORY.

Des numéros (numéros de mémoire) clignotent sur la fenêtre d'affichage pendant environ 5 secondes.

3 Sélectionnez le numéro que vous souhaitez enregistrer en appuyant sur le curseur «/» pendant que le numéro de mémoire clignote.

• Vous pouvez également sélectionner le nombre en utilisant les touches numériques.
• Reportez-vous à "Comment utiliser les touches numériques" (page 15).

4 Appuyez sur la touche MEMORY ou ENTER pendant que le numéro sélectionné clignote.

"SET" s'affiche et la station sélectionnée est enregistrée.

Remarque

L'enregistrement d'une autre station sur un numéro utilisé efface la station précédemment enregistrée.

Syntoniser une station préréglée

1 Appuyez à plusieurs reprises sur FM/AM pour sélectionner FM ou AM. 2 Appuyez sur les touches numériques pour sélectionner le numéro de mémoire d'une station que vous souhaitez syntoniser.

Reportez-vous à "Comment utiliser les touches numériques" (page 15).

Vous pouvez également effectuer la sélection en appuyant sur le curseur

Réception de stations FM avec RDS

Le RDS (Radio Data System - Système de données radio) permet aux stations FM d'envoyer des signaux supplémentaires, en plus des signaux ordinaires de programme.

Par exemple, les stations envoient leur nom de station, ainsi que des informations concernant le type de programme diffusé, par exemple sports ou musique, etc.

Lorsque vous syntonisez une station FM qui propose le service RDS, "RDS" apparait sur la fenêtre d'affichage de l'unité principale.

Example :

Vous pouvez recevoir les types suivants de signaux RDS.

PS (Program Service - Service de programme) : Indique le nom courant des stations.

PTY (Program Type - Type de programme) : Indique les types de programmes diffusés.

RT (Radio Text - Texte radio) : Indique les messages/texte que la station envoie.

Le RDS peut ne pas fonctionner correctement si la station reçue ne transmet pas correctement les signaux ou si l'intensité du signal est faible.

Fonction d'alarme

Si un signal "Alarm!" (Urgence) est reçu par une station tout en écoutant la station FM avec RDS, le système passe automatiquement sur la station diffusant le signal "Alarm!", sauf lorsque vous écoutez des stations non-RDS (toutes les stations AM et certaines stations FM).

Changer les informations de RDS

Vous supportez voir les informations de RDS sur la fenêtre d'affichage de l'unité principale tout en écoutant une station FM.

Appuyez à plusieurs reprises sur RDS display tout en écoutant une station FM.

PS (Program Service - Service de programme) : Pendant la recherche, "WAIT PS" apparait, puis le nom de station s'affiche. Si aucun signal n'est envoyé, "NO PS" apparait.

PTY (Program Type - Type de programme) : Pendant la recherche, “WAIT PTY” apparait, puis le type de programme diffusé s'affiche. Si aucun signal n'est envoyé, “NO PTY” apparait.

RT (Radio Text - Texte radio) : Pendant la recherche, "WAIT RT" apparait, puis les messages/texte envoyés par la station s'affichent. Si aucun signal n'est envoyé, "NO RT" apparait.

Remarque

• Si le système met du temps pour afficher les informations RDS reçues d'une station, "PS", "PTY" ou "RT" peut apparaître sur la fenêtre d'affichage.
• Lorsque les signaux PS, PTY ou RT apparaissent sur la fenêtre d'affichage, certains caractères spéciaux et certaines marques peuvent ne pas s'afficher correctement.

Recherche de programmes par codes PTY (PTY Search)

Un des avantages du RDS est que vous pouvez un type de programme particulier en spécifiant le code PTY correspondant. - La recherche PTY n'est applicable qu'aux stations préreglées.

2 Appuyez à plusieurs reprises sur la touche PTY (+) ou PTY (- pour sélectionner un code PTY pendant que “SELECT” clignote.

Exemple : lorsque "News" est sélectionné comme code PTY

• Reportez-vous à la page 36 pour connaître les codes PTY.

3 Appuyez sur la touche SEARCH.

Pendant la recherche, "SEARCH" et les codes PTY sélectionnés s'affichent.

Exemple : lorsque "News" est sélectionné comme code PTY

Le système recherche 30 stations FM préréglées, et s'arrête lorsqu'il trouve celle que vous avez sélectionnée. À ce moment, la fréquence et le code PTY sélectionnés clignotent. Lorsque l'on appuie sur "SEARCH" pendant que la fréquence et le code PTY sélectionnés clignotent, le système démarre automatiquement la recherche de la station suivante. Lorsque la fréquence et le code PTY se sont arrêtés de clignoter ou si l'on a effectué n'importe quelle autre opération, le système syntonise automatiquement la station.

Pour arrêter la recherche, appuyez sur la touche SEARCH.

Si aucun programme n'est trouvé, "NOTFOUND" apparait sur la fenêtre d'affichage et le système revient à la dernière station reçue.

Codes PTY :

News (Actualités) : Actualités.
Affairs (Affaires) :	Programme d'actualité débouchant sur un début ou une analyse approfondie suivant les informations.
Info :	Programmes dont le but est de donner des conseils, dans le sens large du terme.
Sport :	Programmes ayant trait à tous les aspects des sports.
Éducate (Education) : Programmes pédagogiques.
Drama (Drame) :Tous les audiodrames et radio théâtres.
Culture :	Programmes ayant trait à tous les aspects de la culture nationale ou régionale, y compris la langue, le théâtre, etc.
Science :	Programmes portant sur les sciences naturelles et la technologie.
Varied (Variétés) :	Sert sur tout aux programmes basés sur la parole, comme par exemple les quiz, les jours-concours et les entretiens avec des vedettes.
Pop M (Musique pop) :	Musique commerciale du moment.
Rock M (Musique rock) : Musique rock.
Easy M (Easy-music) : écouter".
Light M (Musique légère) : ou chants de chorale.
Classics (Musique classique) : symphonies, musique de tambre, etc.
Other M (Autre musique) : autres catégories.
Weather (Météo) : Bulletins et prévisions météorologiques.

Finance :	Bulletin de la bourse, négocce, commerce, etc.
Children (Enfants) :	Programmes ciblant un jeune public.
Social :	Programmes sur la sociologie, l'histoire, la géographie, la psychologie et la société.
Religion :	Programmes religieux.
Phone In (forum par téléphone) :	Participation des membres du public exprimant leurs opinions par téléphone ou via un forum.
Travel (Voyages) :	Informations sur les voyages.
Leisure (Loisirs) :	Programmes sur les activités de loisirs.
Jazz :	Musique jazz.
Country :	Chansons provenant ou poursuivissant la tradition sociale des pays d'Amérique du Sud.
Nation M (Musique nationale) :	Musique populaire de la nation ou de la région dans la langue du pays.
Oldies (Anciens succès) :	Musique populaire dite "rétro".
Folk M (Musique folk) :	Musique ayant ses racines dans la culture d'une nation en particulier.
Document :	Programmes basés sur des faits représentés sous forme d'enquêtes.
TEST :	Diffusion pour tester le matériel et l'équipement d'urgence.
Alarm ! (Alarm!) :	Annonce urgente.
La classification des codes PTY de certaines stations FM peut différer de la liste ci-dessus.

Passer temporaire sur un type de programme de votre choix

La fonction Enhanced Other Networks permet au système de passer temporairement à un programme diffusé de votre choix (Info traffic, Actualités ou Info) d'une autre station, lorsqu vous écoutez une station RDS.

• La fonction Enhanced Other Networks n'est applicable qu'aux stations programmées.

Appuyez sur TA/News/Info pendant que vous écoutez une station FM avec RDS.

2 Pendant que “SELECT” clignote, appuyez à plusieurs reprises sur la touche PTY + ou PTY - pour sélectionner le type de données Enhanced Other Networks que vous souhaitez.

Exemple : lorsque "News" est sélectionné comme type de données

Info : Programmes dont le but est de donner des conseils, dans le sens large du terme.

OFF : La fonction Enhanced Other Networks est désactivée.

Pendant que le type de données clignote, appuyez sur la touche TA/News/Info.

CAS1

Si aucune station ne diffuse le programme de votre choix:

Le système reste connecté à la station en cours.

Lorsqu'une station commence à diffuser le programme de votre choix, le système commutate automatiquement. Le type de données se met à clignoter dans la fenêtre d'affichage.

Quand le programme est terminé, le système revient à la station précédemment écoutée, mais la fonction Enhanced Other Networks reste activée.

CAS2

Si la station que vous écoutez diffuse le programme de votre choix:

Le système reste connecté à la station. Le type de données se met à clignoter dans la fenêtre d'affichage.

Quand le programme est terminé, le système revient à la station précédemment écoutée, mais la fonction Enhanced Other Networks reste activée.

Pour annuler la fonction Enhanced Other Networks, sélectionnez "OFF" à l'étape 2.

• La fonction Enhanced Other Networks sera également annulée lorsque vous changez la source ou lorsque vous éteignez l'unité principale.

Remarque

• Les données Enhanced Other Networks envoyées par certaines stations peuvent ne pas être compatibles avec ce système.
• Pendant que vous écoutez un programme syntonisé par la fonction Enhanced Other Networks, la station ne change pas, même si une autre station du réseau commence à diffuser un programme avec les mêmes données Enhanced Other Networks.
• Si les stations alternent par intermittence entre la station syntonisée par la fonction Enhanced Other Networks et la station actuellement syntonisée, appuyez sur la touche TA/News/Info pour annuler la fonction Enhanced Other Networks.

Écouter un autre appareil audio

Branchez préalablement l'autre appareil audio à ce système (page 10).

1 Appuyez sur la touche AUX. La source passe sur AUX. 2 Utilisez l'autre appareil audio

Pour plus de détails, reportez-vous au manuel de l'appareil connecté.

3 Réglez le volume et la qualité sonore du système (page 16).

Réglez le niveau d'entrée du son de l'appareil audio

Vous pouvez régler le niveau d'entrée du son d'un autre appareil audio raccordé à la prise AUX.

1 Appuyez sur la touche AUX. La source sélectionnée est AUX. 2 Maintenez la touche MEMORY enfoncée jusqu'à ce que le niveau d'entrée s'affiche.

Chaque fois que vous enfoncerez la touche, elle commute le niveau de la manière suivante : NIVEAU 1: Choisissez généralement ce

NIVEAU 2: Choisissez ce niveau lorsque le niveau d'entrée de l'autre appareil est trop élevé et si le son est déformé.

Le réglage initial est "NIVEAU1".

Attente automatique

DVD DVD CD MP3 JPEG

Si aucune opération n'est effectuée pendant 3 minutes avec le disque arrêté, l'alimentation est automatiquement coupée.

Appuyez sur la touche A. STANDBY lorsque le disque est arrêté ou lorsqu'il n'y a pas de disque chargé ("PAS DE DISQUE" est affiché).

"A. S. ON" (Auto Standby On - Attente auto activée) et "A. STANDBY" s'allument sur la fenêtre d'affichage de l'unité principale.

Lorsque le système entre dans un état d'arrêt (à la fin de la lecture, par exemple), "A. STANDBY" commence à clignoter.

Cela signifie que l'alimentation va être coupée automatiquement, si aucune operation n'est effectuée pendant 3 minutes. Et, 20 secondes avant la mise hors tension, "POWER OFF" commence à clignoter.

Désactiver la mise en attente automatique

Appuyez sur la touche A. STANDBY.

"A. S. OFF" (Auto Standby Off - Attente auto désactivée) et "A. STANDBY" s'éteignent sur la fenêtre d'affichage de l'unité principale.

Remarque

Lorsque la source est FM/AM ou AUX, la mise en attente automatique ne fonctionne pas.

Lorsque la durée spécifiée est écoulée, le système se coupe automatiquement de lui-même.

Appuyez sur la touche SLEEP.

Chaque fois que vous appuyez sur la touche, le temps affiché sur la fenêtre d'affichage de l'unité principale change (en minutes).

Exemple: Lorsque la minuterie d'arrêt programmable est réglée sur 60 minutes

La minuterie d'arrêt programmable sera automatiquement réglée dans quelques secondes, et l'indication disparaîtra.

Remarque

Lorsque la minuterie d'arrêt programmable est réglée, la fenêtre d'affichage s'assombrit automatiquement.

Changer le temps

Redéfinissez le temps en appuyant à plusieurs reprises sur la touche SLEEP.

Confirmer le temps

Appuyez une fois sur la touche SLEEP lorsque la minuterie d'arrêt calculable est réglée.

Appuyez à plusieurs reprises sur la touche SLEEP jusqu'à ce que “OFF” s'affiche.

Remarque

La minuterie d'arrêt calculable est également supprimée lorsque l'appareil est mis hors tension.

Verrouillage du tiroir

Vous pouvez verrouiller le tiroir pour disque pour empêcher l'éjection du disque.

Réglage

Eteignez l'appareil. Tout en maintenant la touche (Arrêt) de l'unité principale enfoncée, appuyez sur la touche (Ouverture/fermeture).

"LOCKED" apparait sur la fenêtre d'affichage de l'unité principale.

Effectuez les mêmes opérations que pour le verrouillage.

"UNLOCKED" apparait sur la fenêtre d'affichage de l'unité principale.

Lorsque vous rencontrez un problème qui vous semble anormal, contrôlez les points suivants avant de contacter votre service technique JVC :

Alimentation

Le système ne s'allume pas.

• Le câble d'alimentation n'est pas branché à l'unité principale ou à une prise de courant. → Branchez correctement le câble d'alimentation. (15 page 11)

Fonctionnement

Toutes les touches sont inopérantes.

• Certaines opérations spécifiques peuvent être désactivées pour certains disques.

La télécommande ne fonctionne pas.

• Les piles sont vides.

Remplacez les piles. (F page 6)

Il est impossible de dire un disque

• Dans le cas de disques DVD VIDEO

Contrôlez le numéro de code de région du disque. (page 17)

• "PLAYABLE Err" est affiché sur la fenêtre d'affichage.

Il ne s'agit pas d'un disque pouvant être lu sur ce système.

Contrôlez le type de disque. (page 3)

• La censure parentale est activée. (page 30)

Aucune image n'apparaît.

• Le câble PERITEL n'est pas branché correctement.

→ page 11

L'images sont déformées.

• Un magnétoscope est branché entre l'unité principale et le téléviseur.

Raccordez directement l'unité principale au téléviseur. (page 11)

La taille de l'écran est anormale.

• La taille de l'écran a été réglée de manière incorrecte.

Reglez "TYPE D'ECRAN" en fonction du téléviseur utilisé. (13 page 29)

L'écran du téléviseur s'assombrit.

• La "PROTECTION D'ECRAN" est activée.

Si elle est activée, appuyez sur n'importe quelle touche. (F page 29)

Il n'y a pas de son.

• Les enceintes ne sont pas branchées correctement.

→ page 9

Le son est mis en sourdine.

→ page 16

• "NO AUDIO" est affiché sur la fenêtre d'affichage.

Le disque a peut-être été protégé contre les copies illégales.

Confirmez cela auprès du magasin où vous avez acheté le disque.

Le son est faible par rapport au téléviseur ou au magnétoscope.

-DVD LEVEL" est réglé sur "NOR".

Mettez un autre réglage que "NOR". (page 26)

Le son est déformé.

Le volume est trop élevé.

Abaissez le volume. (page 16)

Aucun son n'est émis par le caisson de basses.

"SUB WFR" est désactivé.

→ Appuyez sur la touche S. WFR OUT pour l'activer. (page 10)

Le son est brouillé pendant la réception, la réception n'est pas possible.

L'antenne n'est pas branchée correctement.

Branchez correctement l'antenne. (F page 8)

Autres

Il n'est pas possible de changer la langue de l'audio ou des sous-titres.

• Le disque ne contient pas plusieurs langues. S'il n'y a qu'une seule langue enregistrée sur le disque, il n'est pas possible de passer à une autre langue. (17 page 24)

Aucun sous-titre n'est affiché.

• Le disque ne contient pas de sous-titres. → Un DVD VIDEO sans sous-titres ne peut pas afficher de sous-titres.
• La langue de sous-titre est régée sur "OFF". → Spécifiez une langue. (page 29)
• Avant ou après le point A ou B d'une lecture repétée A-B, aucun sous-titre ne peut être affiché.

Le disque ne peut pas être éjecté.

Le verrouillage du tiroir est activé. page 39

"LR ONLY" est affiché sur la fenêtre d'affichage (pour un DVD AUDIO).

• Puisque, pour la piste en cours de lecture, le mixage démultiplication est désactivé pour un son multicanal, le son des canaux G et D est envoyé directement (une action normale).

Si le système ne fonctionne pas correctement en dépit des mesures correctives précédentes

De nombreuses fonctions de ce système sont mises en œuvre par des micro-ordinateurs. Si une pression sur une touche quelconque ne restaure pas le fonctionnement normal, débranchez la fiche d'alimentation de la prise de courant, attendez un moment et rebranchez le système.

Code	Langue	Code	Langue
AA	Afar	MK	Macédonien
AB	Abkhazien	ML	Malayalam
AF	Afrikaans	MN	Mongol
AM	Amharique	MO	Moldavien
AR	Arabe	MR	Marathe
AS	Assamais	MS	Malais (MAY)
AY	Aymara	MT	Maltais
AZ	Azerbaïdjanais	MY	Birman
BA	Bashkir	NA	Nauruan
BE	Biélorusse	NE	Népalais
BG	Bulgare	NL	Néerlandais
BH	Bihari	NO	Norvégien
BI	Bislama	OC	Occitan
BN	Bengali, Banglades	OM	(Afan) Oromo
BO	Tibétain	OR	Oriya
BR	Breton	PA	Pendjabi
CA	Catalan	PL	Polonais
CO	Corse	PS	Pashto, Pushto
CS	Tchèque	PT	Portugais
CY	Gallois	QU	Quechua
DA	Danois	RM	Rheto-roman
DZ	Bhoutani	RN	Kirundi
EL	Grec	RO	Roumain
EO	Espéranto	RU	Russe
ET	Estonien	RW	Kinyarwanda
EU	Basque	SA	Sanscrit
FA	Persan	SD	Sindhi
FI	Finnois	SG	Sangho
FJ	Fidjien	SH	Serbo-Croatie
FO	Féringien	SI	Cingalais
FY	Frison	SK	Slovaque
GA	Irlandais	SL	Slovène
GD	Gaélique écossais	SM	Samoan
GL	Galicien	SN	Shona
GN	Guarani	SO	Somali
GU	Gujarati	SQ	Albanais
HA	Hausa	SR	Serbe
HI	Hindi	SS	Siswati
HR	Croate	ST	Sesotho
HU	Hongrois	SU	Soudanais
HY	Arménien	SV	Suédois
IA	Interlingua	SW	Swahili
IE	Interlingue	TA	Tamoul
IK	Inupiak	TE	Télougou
IN	Indonésien	TG	Tadjik
IS	Islandais	TH	Thai
IW	Hébreu	TI	Tigrinya
JI	Yiddish	TK	Turkmène
JW	Javanais	TL	Tagalog
KA	Géorgien	TN	Setswana
KK	Kazakh	TO	Tongan
KL	Groenlandais	TR	Turc
KM	Cambodgien	TS	Tsonga
KN	Kannada	TT	Tatar
KO	Coreen (KOR)	TW	Twi
KS	Kashmiri	UK	Ukrainien
KU	Kurde	UR	Ourdou
KY	Kirghiz	UZ	Ouzbek
LA	Latin	VI	Vietnamien
LN	Lingala	VO	Volapúk
LO	Laotien	WO	Wolof
LT	Lituanien	XH	Xhosa
LV	Latvian, Letton	YO	Yoruba
MG	Malgage	ZU	Zoulou
MI	Maori

Générales

Alimentation : CA 230 V, 50 Hz

Consommation

électrique: 24 W (en fonctionnement)

1 W (en attente)

Poids: 3,0 kg

Dimensions externes

(L × H × P) : 232 ~mm × 100 ~mm × 269 ~mm

Lecteur DVD

Disques

compatibles : DVD VIDEO, DVD AUDIO, VCD,

Super VCD, CD, CD-R/RW

format CD, VCD, MP3, JPEG), DVD

R/RW (format vidéo)

Sortie vidéo

Système de couleur : PAL

Résolution horizontale : 500 lignes

Connecteur PERITEL x1

Sortie audio

Sortie audio analogue :

Enceintes × 2

Puissance de sortie

Impédance acceptable: 4 à 16

Casque d'écoute × 1 : 11 mW/32 Ω

Impédance acceptable: 16 à 1k

Caisson de basses × 1 500mVrms / 10kΩ

Sortie audio numérique :

Optique X1: -21 dBm à -15 dBm

Autre sortie

AV COMPU LINK × 2 (03,5)

Entrée audio

Entrée audio : AUX × 1

Niveau 1 : 250 mV / 50 k

Niveau 2 : 500 mV / 50 k

Tuner

Tuner FM :

Fréquence de réception : 87,50 MHz à 108,00 MHz

Antenne : 75 Ω - type non équilibré

Tuner AM :

Fréquence de réception : 522 kHz à 1629 kHz

Antenne: Prise d'antenne externe (antenne cadre)

Enceintes

Type: 2 voies bass-reflex

Haut-parleur de graves : Cone en bois de 10,5 centimètres

Haut-parleur d'agus : Cône en bois de 2

centimètres

Fréquence de transition : 3,5 kHz

Niveau de pression

acoustique :

Dimensions (L × H × P) : 143 ~mm × 257 ~mm ×

243 mm

Poids (1 unité) : 3,5 kg

Les modèles et spécifications sont sujets à modification sans préavis.
