STUDIOPRO 4 - Enceintes de monitoring M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring deux voies
Marque	M-AUDIO
Modèle	STUDIOPRO 4
Dimensions (H x L x P)	21,5 x 14,6 x 15,9 cm
Poids (la paire)	5,4 kg
Alimentation	120/230 V, 50/60 Hz, câble détachable
Woofer	10 cm (4") avec blindage magnétique, bobine mobile haute température
Tweeter	2,5 cm (1") dôme mylar avec blindage magnétique et guide d'ondes Optimage
Bande passante	70 Hz - 20 kHz
Fréquence de crossover	2,6 kHz
Puissance de sortie (RMS)	18 W par canal (2 canaux)
Impédance d'entrée	10 kΩ asymétrique
Rapport signal/bruit	>90 dB (pondéré A)
SPL max	101,5 dB @ 1 m
Connectique	Entrées RCA (L/R), sortie casque mini-jack, bornier haut-parleur (enceinte passive)
Fonctions	Contrôle des fréquences moyennes (Mid-Boost), port de sous-fréquences, volume, interrupteur marche/arrêt, LED de mise sous tension
Cabinet	MDF plaqué vinyle
Contenu de la boîte	2 enceintes (active gauche, passive droite), câble haut-parleur, câble mini-jack/RCA, câble d'alimentation, manuel
Garantie	Enregistrement en ligne requis, voir www.m-audio.com/warranty
Entretien	Éviter de toucher les cônes, nettoyer avec un chiffon doux et sec
Sécurité	Utiliser la tension appropriée, ne pas obstruer les orifices, éteindre avant connexion

FOIRE AUX QUESTIONS - STUDIOPRO 4 M-AUDIO

Comment brancher les StudioPro 4 à mon ordinateur ?

Utilisez le câble mini-jack vers RCA fourni : branchez le mini-jack sur la sortie casque de l'ordinateur et les connecteurs RCA sur les entrées de l'enceinte active (gauche). Pour une meilleure qualité, utilisez une interface audio avec sorties RCA.

Que signifie le commutateur Mid-Boost ?

Le commutateur Mid-Boost sur le panneau arrière permet de choisir entre une réponse plate (position 'Out') ou une accentuation des fréquences moyennes (position 'In') pour s'adapter à l'acoustique de la pièce.

Comment placer les enceintes pour une écoute optimale ?

Placez les enceintes et l'auditeur en triangle équilatéral. Le haut des woofers doit être au niveau des oreilles. Évitez d'obstruer la circulation d'air et éloignez les surfaces réfléchissantes (verre, métal).

L'enceinte droite ne produit aucun son, que faire ?

Vérifiez que le câble haut-parleur reliant l'enceinte gauche (active) à l'enceinte droite (passive) est correctement branché. Assurez-vous également que le volume n'est pas au minimum.

Puis-je utiliser d'autres câbles que ceux fournis ?

Oui, vous pouvez utiliser des câbles RCA de qualité ou un adaptateur jack 6,35 mm vers RCA pour connecter à du matériel professionnel. Pour le câble d'alimentation, utilisez un modèle adapté à votre tension secteur.

Quelle est la différence entre l'enceinte gauche et droite ?

L'enceinte gauche est active (contient l'amplification et les contrôles) tandis que l'enceinte droite est passive et doit être reliée à la gauche via le câble haut-parleur fourni.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. Ne touchez jamais les cônes du woofer ou du tweeter et n'utilisez pas de produits chimiques.

Que faire si la LED bleue ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur à l'arrière est en position 'ON'. Testez une autre prise électrique. Si le problème persiste, contactez le support M-Audio.

La garantie est-elle internationale ?

La garantie est valable pour l'acheteur original après enregistrement. Les conditions varient selon le pays ; consultez www.m-audio.com/warranty pour les détails.

Puis-je connecter un casque ?

Oui, branchez un casque avec connecteur mini-jack sur la prise sortie casque située sur la face avant de l'enceinte active gauche. Le son des enceintes sera alors coupé.

MODE D'EMPLOI STUDIOPRO 4 M-AUDIO

Fonctionnalités des StudioPro 4 15

Le woofer 15

Le tweeter 15

Port de sous-fréquences 16

Contrôle des fréquences moyennes 16

Lecaisson 16

Diviseur de fréquences et amplificateurs de puissance 16

Description des panneaux avant et arrêté 17

Face avant 17

Rear Panel 18

Installation 19

Précautions à prendre 19

Assistance technique et informations de contact 22

Votre garantie StudioPro 4 22

Conditions de garantie 22

Enregistrement de garantie 22

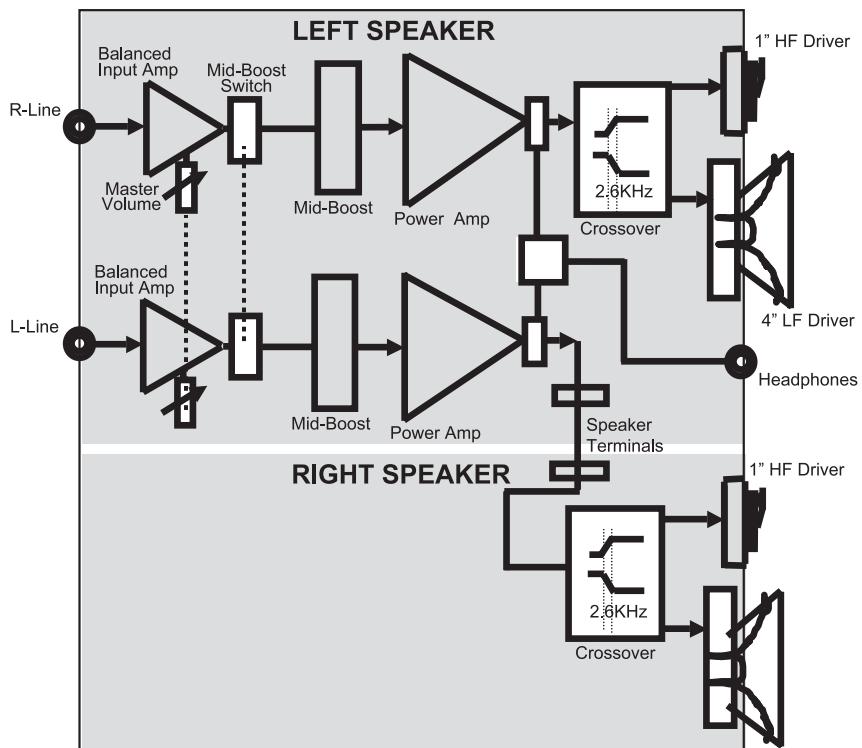

Annexe A: Caractéristiques techniques 23

Annexe B: Schéma fonctionnel 24

Einführung 25

Lieferumfang 25

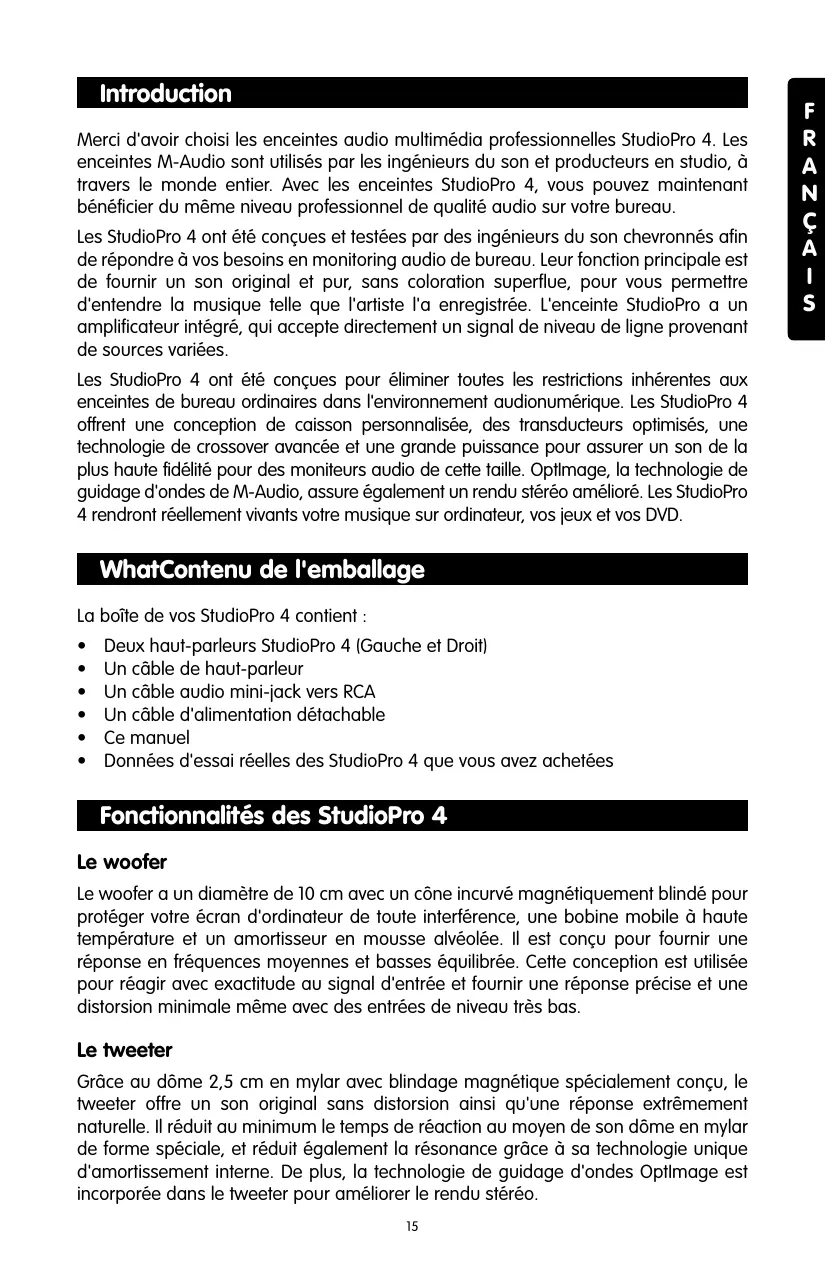

Merci d'avoir choisi les enceintes audio multimédia professionnelles StudioPro 4. Les enceintes M-Audio sont utilisées par les ingénieurs du son et producteurs en studio, à travers le monde entier. Avec les enceintes StudioPro 4, vous pouvez maintenant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les StudioPro 4 ont été conçues et testées par des ingénieurs du son chevronnés afin de répondre à vos besoins en monitoring audio de bureau. Leur fonction principale est de fournir un son original et pur, sans coloration superflue, pour vous permettre d'entendre la musique telle que l'artiste l'a enregistrée. L'enceinte StudioPro a un amplificateur intégré, qui accepte directement un signal de niveau de ligne provenant de sources variées.

Les StudioPro 4 ont été conçues pour éliminer toutes les restrictions inhérentes aux enceintes de bureau ordinaires dans l'environnement audio-numérique. Les StudioPro 4 offrent une conception de caisson personnalisée, des transducteurs optimisés, une technologie de crossover avancée et une grande puissance pour assurer un son de la plus haute fidélité pour des moniteurs audio de cette taille. En outre, la technologie de guidage d'ondes de M-Audio assure également un rendu stéréo amélioré. Les StudioPro 4 rendront réellement vivants votre musique sur ordinateur, vos jeux et vos DVD.

La boîte de vos StudioPro 4 contient :

• Deux haut-parleurs StudioPro 4 (Gauche et Droit)
• Un câble de haut-parleur
• Un câble audio mini-jack vers RCA
• Un câble d'alimentation détachable
• Ce manuel
• Données d'essai réelles des StudioPro 4 que vous avez achetées

Le woofer

Le woofer a un diamètre de 10 cm avec un cône incurvé magnétiquement blindé pour protéger votre écran d'ordinateur de toute interférence, une bobine mobile à haute température et un amortisseur en mousse alvéolée. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Cette conception est utilisée pour réagir avec exactitude au signal d'entrée et fournir une réponse précise et une distorsion minimale même avec des entrées de niveau très bas.

Le tweeter

Grâce au dôme 2,5 cm en mylar avec blindage magnétique spécifique conçu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il réduit au minimum le temps de réaction au moyen de son dôme en mylar de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne. De plus, la technologie de guidage d'ondes Optimage est incorporée dans le tweeter pour améliorer le rendu stéréo.

Port de sous-féquences

L'orifice situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses.

Contrôle des fréquences moyennes

Le contrôle des fréquences moyennes sur le panneau arrêté des StudioPro 4 compense les caractéristiques acoustiques de la pièce. Il offre un contrôle important sur le son et la présence des StudioPro 4, et leur permet de s'adapter à des espaces différents.

Le caisson

Combinée avec les autres composants, le caisson des StudioPro 4 joue un rôle important. Il est constitué de panneaux MDF de haute densité et d'un renforcement interne exceptionnel permettant d'assurer des performances plus stables. L'enceinte des StudioPro 4 a été conçue pour absorber les vibrations et les impacts dans des conditions extrêmes.

Diviseur de fréquences et amplificateurs de puissance

L'égalisation active, les diviseurs de fréquences et les amplificateurs de puissance des StudioPro 4 ont été spécialement mis au point pour le woofer et le tweeter employés. Le diviseur distribue les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

Face avant

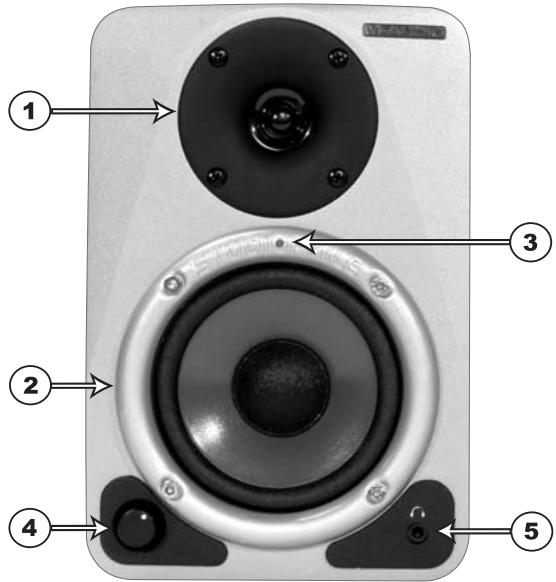

Le panneau avant du haut-parleur gauche comprend les éléments suivants :

1. Tweeter 2. Woofer
2. Diode bleue d'alimentation (indique si les haut-parleurs sont ou non sous tension)
3. Commande de volume
4. Sortie stéréo de casque (mini-jack)

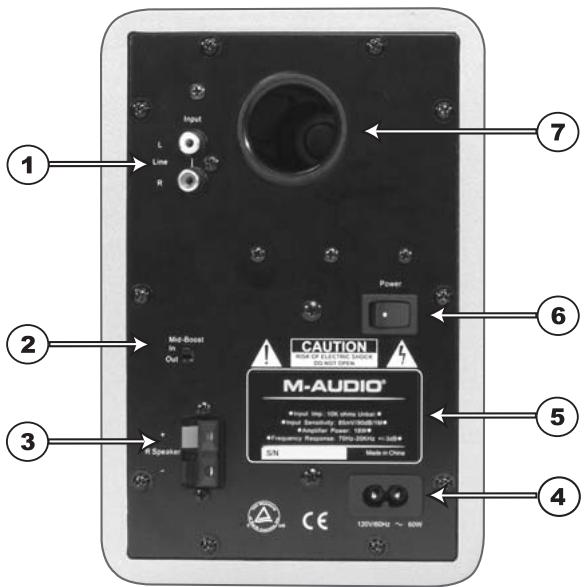

Cette image de panneau arrière correspond au haut-parleur gauche actif. Le haut-parleur droit est passif et dispose seulement d'un terminal de haut-parleur pour le connecter au terminal de haut-parleur du haut-parleur gauche.

1. Entrées de ligne RCA (D et G): Ces jacks acceptent des connexions d'entrée RCA standard avec câblage asymétrique. Le câble audio mini-jack-vers-RCA inclus permet aux utilisateurs de connecter les StudioPro 4 à d'autres équipements acceptant des connexions par mini-jack, comme un ordinateur portable ou un lecteur MP3.

Il y a 2 entrées de ligne RCA :

"L" - Entrée de canal gauche (blanche)

"R" - Entrée de canal droit (rouge)

1. Mid-Boost: (Contrôle fréquences moyennes) : deux sélections sont à votre disposition : "In" et "Out". Le réglage Out génère une courbe "plate", tandis que le réglage In optimise les fréquences moyennes.
2. Sorties de haut-parleur : il y a une sortie de terminal de haut-parleur à action déssort pour brancher le haut-parleur gauche au haut-parleur droit en utilisant le câble de haut-parleur inclus.
3. Prise d'alimentation : accepte un câble de ligne 2 circuits détachable pour alimenter le système StudioPro 4.
4. Étiquette produit : cette étiquette contient les informations de modèle et le numéro de série des StudioPro 4.
5. Interrupteur d'alimentation : cet interrupteur permet d'allumer et d'é
6. Port de sous-féquences : ce port aide à réproduire les fréquences très basses en prenant en charge les fréquences inférieures à 70 Hz.

Installation

Pour que les performances des StudioPro soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Manipulation: prenez soin de ne pas toucher les cônes des haut-parleurs (le woofer et le tweeter); cela pourrait endommager l'appareil et la qualité du son pourrait être affectée. Les moniteurs StudioPro étant emballés de façon serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les par les deux côtés (et non par l'avant ou l'arrière) lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abimer.

Connexions : connectez les entrées RCA ou TRS de vos StudioPro 4 aux sorties correspondantes d'une carte son ou d'une console de jeu. Pour les connexions aux entrées, nous vous recommendons d'utiliser des cables de haute qualité. Assurez-vous que les StudioPro 4s sont éloignes avant de réaliser des connexions.

Si vous devez brancher les haut-parleurs StudioPro 4 à un dispositif avec des entrées jack 6,35 mm, comme l'interface USB MobilePre de M-Audio, vous pouvez acheter un cable d'adaptation qui aura une connexion jack 6,35 mm d'un côté et une connexion RCA de l'autre.

Fonctionnement correct de l'alimentation : les StudioPro intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant la mise sous tension, veuillez vous assurer que l'interrupteur d'alimentation des Studio Pro 4 est dans la position éteinte.

ATTENTION! - L'utilisation d'une tension inappropriée peut entraîner une situation de danger et/ou de dommage aux composants des haut-parleurs non couverts par leur garantie.

Connexions du câble de haut-parleur

Utilisez les câbles de haut-parleur inclus avec les StudioPro 4 pour brancher les haut-parleurs droit et gauche par les terminaux à ressort.

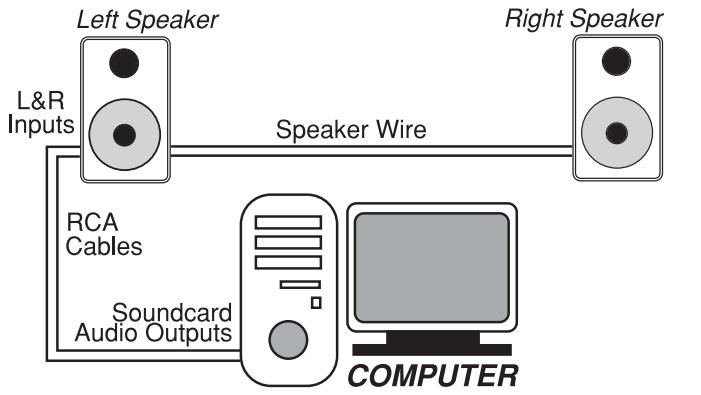

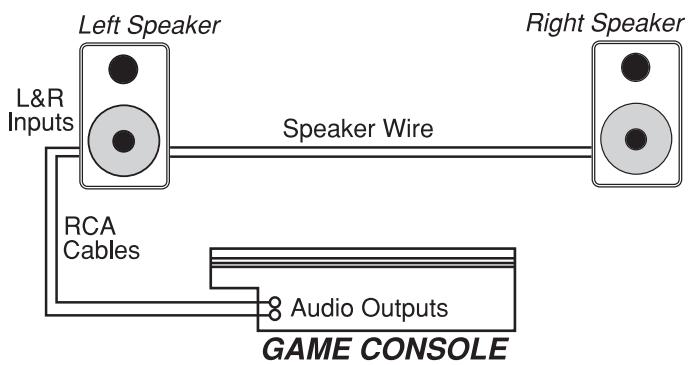

Connexion à une carte son ou à une console de jeu

Avant de brancher les StudioPro 4, assurez-vous que l'alimentation provenant du dispositif de sortie a été éteinte et que le système StudioPro 4 est également éteint.

Branchez le câble RCA sur les connecteurs de sortie RCA correspondants de la carte son de l'ordinateur ou de la console de jeu.

Réglage du commutateur de gestion des fréquences moyennes

Ce commutateur à 2 positions permet de choisir entre les modes de contrôle des fréquences moyennes "In" et "Out". La position Out produit une réponse de fréquence moyenne plate pour des conditions de monitorage et d'écoute normales. La position In rapprochera la scène sonore du point d'écoute.

Placement des studiopro 4

Le placement des enceintes joue un rôle très important dans le monitoring (l'écoute) de précision. Pour que les performances des StudioPro 4 soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont nécessaires. Veuillez vous référer à ce qui suit pour placer correctement vos StudioPro 4.

1. Les deux unités et l'auditeur doivent être placés de façon à former un triangle équilatéral. Référez-vous au schéma suivant :

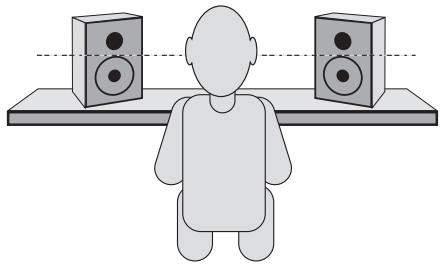

1. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :

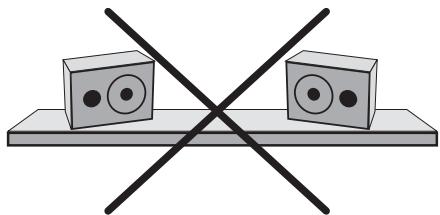

1. Placez les StudioPro 4 gauche et droite en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les StudioPro 4 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des propriétés réflectives. ELOIGNEZ CES MATERIALIAUX DU CHAMP SONORE DES STUDIO PRO 4.

Assistance technique et informations de contact

Si vous avez besoin d'aide, contactez l'assistance technique de M-Audio par téléphone, par fax ou par e-mail. Si vous avez des questions ou si vous souhaitez faire des commentaires ou des suggestions à propos de ce produit ou de tout autre produit M-Audio, nous vous invitons à nous contacter directement à l'aide des informations suivantes :

M-AUDIO U. S.

5795 Martin Road, Irwindale, CA 91706-6211, U. S. A.

Sales Information:

626-633-9050

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour prendre connaissance des conditions et des limitations s'appliquant à votre produit spécifique.

Enregistrement de garantie

Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour recevoir des mises à jour GratisITES du produit et pour avoir une chance de gagner des équipements GratisITS M-Audio.

Annexe a : caractéristiques techniques

Type: moniteur de studio deux voies

Woofer: cône blindé de 10 cm de diamètre incurvé avec blindage magnétique, bobine mobile à haute température et entourage rouleau de tissu imbibé de cellulose

Tweeter : dôme 2,5 cm de diamètre, blindage magnétique avec dôme mylar

Bande passante : 70Hz - 20kHz

Fréquences de crossover: 2,6kHz

RMS SPL @ 1 mètre : 101,5 dB

Plage dynamique : >95dB

Rapport signal-bruit: >90dB (typique, pondéré A)

Connecteurs d'entrée : connecteurs d'entrée de ligne RCA gauche et droit

Polarité : le branchement d'un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur

Puissance dynamique : 18 watts / 4 Ω avec 2 canaux connectés

Impédance d'entrée : 10 kOhms asymétrique

Sensibilité d'entrée : une entrée de bruit rose de 100 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum

Protection : interférence RF, limitation du courant de sortie, surchauffage, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique

Témoin : diode d'alimentation bleue sur la face avant

Alimentation requise : 120V/~60Hz, 230V/~50Hz, 110V/50Hz/60Hz; alimentation par câble de ligne 2 circuits détachable

Cabinet : panneaux MDF plaqués vinyle

Dimensions: 21,5cm (H)× 14,6cm (L)× 15,9cm (P)

Poids: 5.4 kg / paire (environ, sans emballage)

• Les caractéristiques techniques peuvent être modifiées sans avertissement

4" LF Driver

0820 000 731 (PC) ou 0820 391 191 (Mac en général)

0820 000 731 (PC) ou 0820 391 191 (Mac at général)
