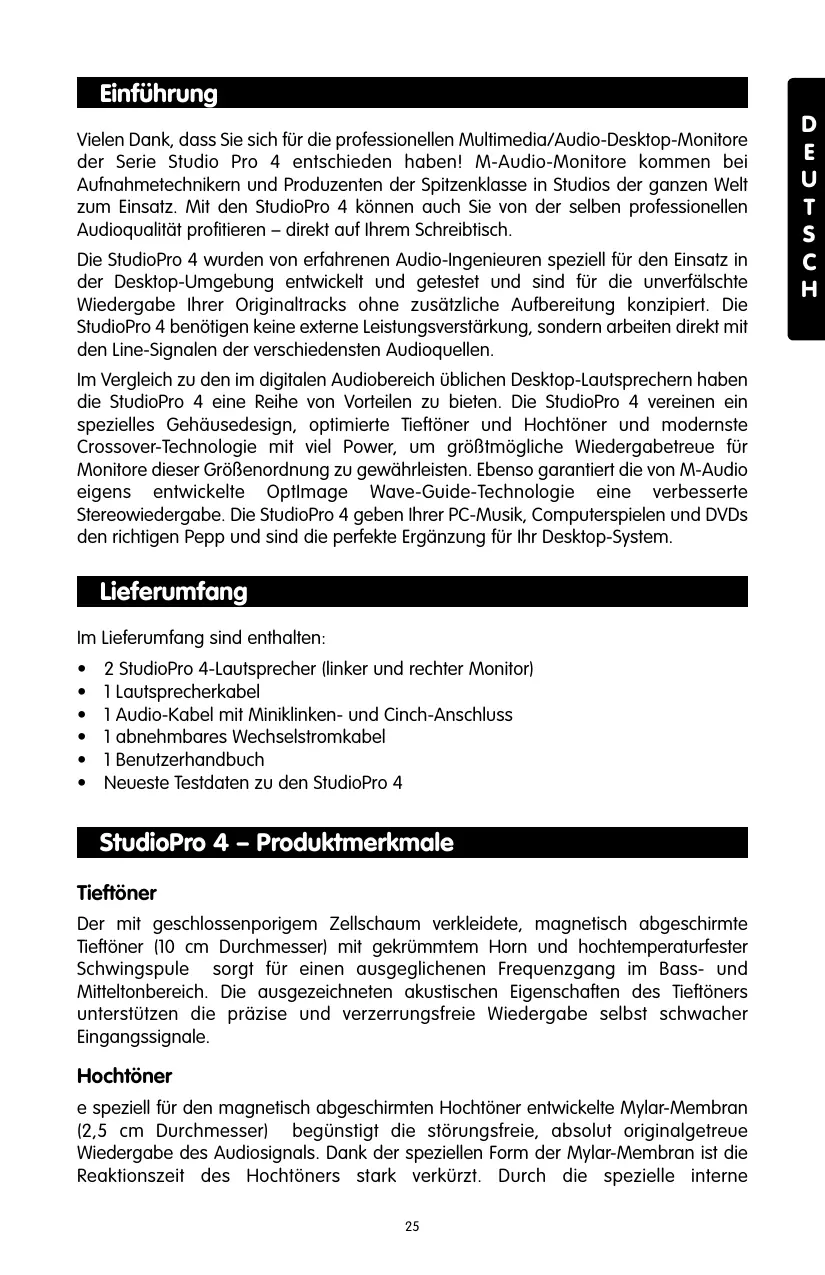

Vielen Dank, dass Sie sich für die professionellen Multimedia/Audio-Desktop-Monitor der Serie Studio Pro 4 entschieden haben! M-Audio-Monitorekommen bei Aufnahmetechnikern und Produzenten der Spitzenklasse in Studios der ganzen Welt zum Einsatz. Mit den StudioPro 4 können auch Sie von der selbst professionellen Audioqualität profitieren – direkt auf Ihr Schreibtisch.

Die StudioPro 4 wurden von erfahrenen Audio-Ingenieuren speziell für den Einsatz in der Desktop-Umgebung entwickelt und getestet und sind für die unverfalsche Wiedergabe ihrer Originaltracks ohne zusätzliche Aufbereitung konzipiert. Die StudioPro 4 bestehtigen keine externe Leistungsverstärkung, sondern arbeiten direkt mit den Line-Signalen der verschiedenen Audioquellen.

Im Vergleich zu den im digitalen Audiobereich üblichen Desktop-Laufsprechn haben die StudioPro 4 eine Reihe von Vorteilen zu bieten. Die StudioPro 4 vereinen ein spezielles Gehäusedesign, optimierte Tieftoner und Hochtoner und modernste Crossover-Technologie mit viel Power, um großmögliche Wiedergabetreue für Monitore dieser Größenordnung zu gewährleisten. Ebenso garantiert die von M-Audio eigens entwickelte OptImage Wave-Guide-Technologie eine verbesserte Stereowiedergabe. Die StudioPro 4 geben Ihrer PC-Music, Computerspielen und DVDs den richtig Pepp und sind die perfekte Ergänzung für Ihr Desktop-System.

Lieferumfang

Im Lieferumfang sind enthalten:

2 StudioPro 4-Lautsprecher (linker und rechter Monitor)
1 Laufsprecherkabel
1 Audio-Kabel mit Miniklinken- und Cinch-Anschluss
- 1 abnehmbares Wechselstromkabel
1 Benutzerhandbuch
Neueste Testdaten zu den StudioPro 4

StudioPro 4 - Produktmerkmale

Tieftoner

Der mit geschlossenporigem Zellschaum verkleidete, magnetisch abgeschirmte Tieftöner (10 cm Durchmesser) mit gekrummtem Horn und hochtemperaturfester Schwingspule sorgt für einen ausgegliichenen Frequenzgang im Bass- und Mitteltonbereich. Die ausgezeichneten akustischen Eigenschaften des Tieftöners untersätzen die prazise und verzerrungsfreiie Wiedergabe selbst schwacher Eingangssignale.

Hochtöner

e speziell für den magnetisch abgeschirmten Hochtöner entwickelte Mylar-Membran (2,5 cm Durchmesser) begünstigt die störungsfrei, absolut originalgetreue Wiedergabe des Audiosignals. Dank der speziellen Form der Mylar-Membran ist die Reaktionszeit des Hochtörs stark verkurzt. Durch die spezielle interne

Dämpfungstechnologie werden gleichzeitig unerwünschte Resonanzen reduziert. Zusätzlich garantiert die innovative OptImage Wave-Guide-Technologie eine verbesserte Stereowiedergabe.

Bassreflexöffnung

In das Monitorgehause der StudioPro 4 wurde eine rückseite Öffnung eingearbeitet, über die extrem niedrige Bassfrequenzen abgeführt werden.

Mid-Boost-Taster

Über den Mid-Boost-Taster auf der Rückseite der Studio Pro 4 konnen Sie die Abstrahlung der Bassfrequenzen je nach Raumakustikändern. Mit dieser zusätzlichen Kontrolle über Sound und Klangpräsenz sind die StudioPro 4 in jeder Umgebung flexibel einsetzbar.

Gehäuse

Das Klangergebnis von Lautsprechn wird wesentlich auch durch das Gehäusermaterial beeinflusst. Für die StudioPro 4 wurde das hochdichte Gehäusermaterial MDF verwendet, welches eine gute Dämpfung der Eigenresonanz aufweist und eine stabile Audio-Leistung begünstigt. Dieses Material wurde für einen hohen Wechseldruck im Inneren ausgelegt und hält selbst Extrembedingungen stand.

Frequenzweiche und Hochleistungsendstufen

Das aktive Equalizing sowie die Frequenzweiche und die Hochleistungsstufen wurden speziell für die Hoch- und Tieftöner der StudioPro 4 entwickelt und gewährleisten die verlust- und verzerrungsfreierte Verteilung der Bass-, Mittel- und Höhenfrequenzen, damit die ursprüngliche Sound-Balance erhalten bleibt.

Bedienelemente der Vorder- und Rückseite

Frontsuite

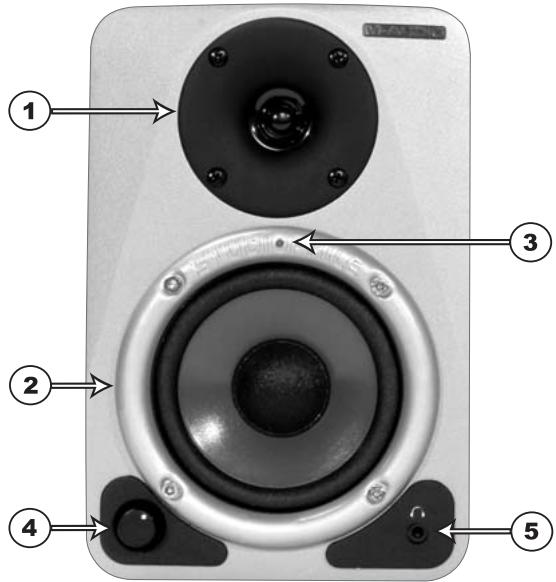

An der Vorderseite des linken Monitors befinden sich folgende Komponenten:

1. Tweeter
   2.Woofer
2. Blaue Power-LED: Die blaue LED leuchtet auf, sobald die Monitore eingeschaltet sind.
3. Lautstärkeregler
4. Kopfhörer-Ausgang (Miniklinke)

Rückseite

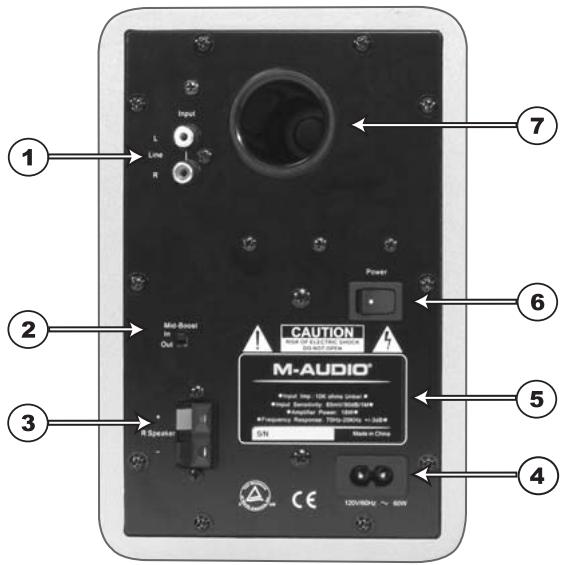

Die nachstehende Abbildung zeigt die Rückseite des linken Aktivlautsprechers. Bei dem rechten Monitor handelt es sich um einen Passivlautsprecher, welche lediglich über einen Anschluss für den linken Laufsprecher verfügbar.

1. Line-Eingänge (L&R): Die Anschlüsse sind für Cinch-Stecker mit unsymmetrischer Signaführung ausgelegt. Über das mitgelieferte Audio-Kabel mit Miniklinken- und Cinch-Anschluss können die StudioPro 4 problemlos auch mit anderen Geräten mit Miniklinkenbuchsen eingesetzt werden (z.B. Notebooks und MP3-Player).

Die StudioPro 4 sind mit 2 Line-Eingängen im Cinch-Format ausgestattet:

L - Linker Eingangskanal (Weiβ)
R - Rechter Eingangskanal (Rot)

1. Mid-Boost: Dieser Taster gestattet die Anhebung der mittleren Bassfrequenzen. Mit der Position "Out" wird ein flacher Frequenzgang erzielt, während die Frenzen mit dem Taster in der Position "In" angehoben werden.
2. Lautsprecheranschluss: Auf der Rückseite des rechten und linken Monitors befindet sich jeweils ein Lautsprecheranschluss mit federndem Sicherungselement. Verbinden Sie beide Monitore mit dem mitgelieferten Lautsprecherkabel.
3. Netzanschluss: Der Netzanschluss der Monitore erfolgt über ein abnehmbares Zweileiterkabel.

4. Produktlabel: Auf dem Produktlabel sind das Modell und die Seriennummer angegeben.

5. Power-Schalter: Über den Power-Schalter werden die Monitore ein- bzw. ausgeschaltet. Im eingeschalteten Zustand wird der Power-Schalter mit einem weiß Punkt hinterleuchtet.

6. Bassreflexöffnung: Über diese Öffnung werden extrem niedrige Frequenzen (unter 70 Hz) abgestraht.

Installation

Bevor Sie mit der Installation der StudioPro 4 beginnen,lesen Sie sichitte die folgenden Ausführungen aufmerksam durch.

Sicherheitshinweise

Transport: Vermeiden Sie eine Berührung der Woofer- und der Tweeter-Hörner, da die Monitore sonst beschädigt werden bzw. die Audio-Leistung beeinträchtigt wird. Da die StudioPro 4 fest in der Verpackung sitzen, sollen den Sie beim Herausnehmen vorsichtig vorgehen. Halten Sie die Monitore mit beiden Händen an den Seiten fest (greifen Sie nicht an der Vorder- oder Rückseite zu) undziehen Sie sie nach oben aus dem Karton. Achten Sie daraufuf, dass Sie die Hörner auch nach dem Auspacken nicht berühren.

Anschluss: Schlieben Sie den Cinch-Ausgang der StudioPro 4 an den Ausgang ihrer Audioquelle an (Soundkarte oder Spielkonsole). Verwenden Sie nur qualitativ hochwertige Kabel für den Anschluss der Audioquellen. Vergewissern Sie sich, dass die StudioPro 4 ausgeschaltet sind, bevor Sie die Audioquellen anschlieben.

Wenn Sie die StudioPro 4 an Geräte mit 6,3mm-Buchsen anschließen möchten (z.B. an MobilePre USB von M-Audio), benötigen Sie ein Adapterkabel mit 6,3mm-Klinkenstecker und Cinch-Stecker.

Netzanschluss: Die StudioPro 4 verfügbar über eine eingebaute Endstufe und mussen demzufolge an das Versorgungsnetz angeschlossen werden. Nutzen Sie hierzu das mitgelieferte Wechselstromnetzkabel. Stellen Sie safer, dass die Monitore ausgeschaltet sind, bevor Sie den Netzanschluss vornehmen.

ACHTUNG! - Bei falscher Versorgungsspannung besteht die Gefahr, dass von der Garantie ausgeschlossene Bauteile beschädigt werden!

Laufsprecheranschluss

Nutzen Sie zur Verbindung der beiden Monitore das mitgelieferte Laufsprecherkabel. Schließen Sie das Kabel an die mit federnden Sicherungselementen ausgestatteten Laufsprecheranschluss an.

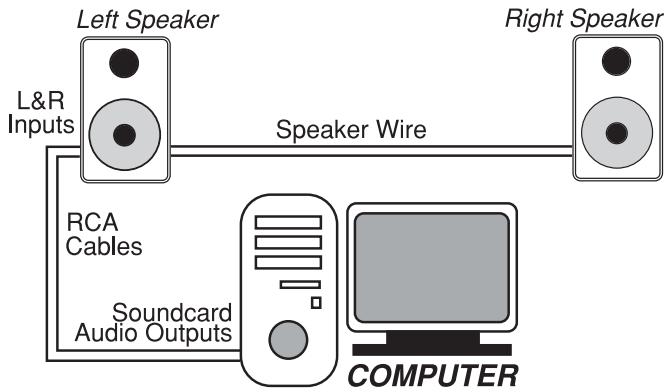

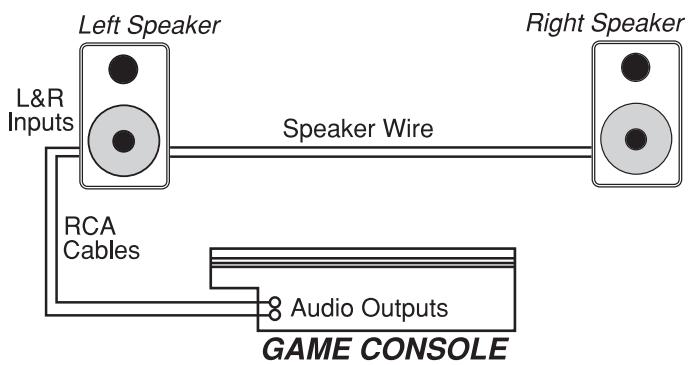

Anschluss von Soundkarte oder Spielkonsole

Stellen Sie sicher, dass sowohl die Audioquellen als auch die Monitore ausgeschaltet sind, bevor Sie die StudioPro 4 anschließen.

Steen Sie den Cinch-Stecker des mitgelieferten Anschusskabels an die entsprechenden Cinch-Ausgabe Ihrer Computer-Soundkarte bzw. Ihrer Spielkonsole an.

Einstellung des Mid-Boost-Tasters

Über diesen Taster konnen Sie die Frenquen des Mittenbereichs anheben. Mit der Position "Out" erhalten Sie einen flacheren Mittenbereich für das Abhören unter normalen Bedingungen. Mit der Position "In" erzielen Sie ein präsenteres Klangergebnis.

Aufstellung der StudioPro 4

Die Aufstellung der Monitore ist für die Wahrnehmung und Beurteilung der Soundqualität entscheidend. Voraussetzung für die optimale Ausnutzung des Klangpotentials der StudioPro 4 sind eine geeignete Hörumgebung und eine korrekte Aufstellung der Monitore. Nachfolgend ein paar Hinweise für die Aufstellung.

1. Die beiden Monitore sollenn so platziert werden, dass die Entfernung zwischen den Boxen und die Entfernung der Boxen zum Hörer in etwa ein gemeinschaftiges Dreieck bildet. (Siehe das folgende Diagramm.)

1. In einer normalen Hörumgebung sollen sich die Tieftöner auf Ohrenhöhe befinden. (Siehe das folgende Diagramm.)

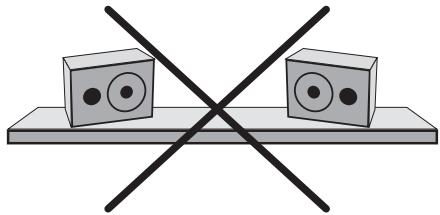

1. Stellen Sie die Monitore vertical auf, und davon mit dem Tieftoner unter. Eine horizontale Position wird nicht empfohlen.

Hinweis: Achten Sie darauf, dass sich keine Gegenstände zwischen oder vor den Monitoren befinden. Entfernen Sie Gegenstände aus schallreflektierendem Material (z. B. Glas, Spiegel oder Metall) aus der Monitorumgebung. GEGENSTÄNDE AUS SCHALLREFLEKTIERENDEM MATERIAL SIND GENERELL AUSSERHALB DES SCHALLWEGS ZU POSITIONIEREN.

Technischer Kundendienst & Kontaktinformation

Für weitere Informationen wenden Sie sichitte per Telefon, Fax oder E-Mail an den technischen Kundendienst von M-Audio. Fragen, Bemerkungen oder Hinweise zu dieserm Produkt oder anderen Produkten von M-Audio richten Sieitte an folgende Anschrift:

M-AUDIO U.S.

5795 Martin Road, Irwindale, CA 91706-6211, U.S.A.

Sales Information:

626-633-9050

M-Audio gewährt im Rahmen der normalen Nutzungsbedingungen Garantie auf Material- und Herstellungsmängel, sofern sich das Produkt im Besitz des ursprünglichen Käufers befindet und dieser das Produkt registriert hat. Informationen zu den Garantiebedingungen der einzelnen Produkte finden Sie unter www.m-audio.com/warranty.

Produktregistrierung

Vielen Dank, dass Sie Ihr neues M-Audio-Produkt registriert haben! Mit der Registierung sind Sie zur vollumfänglichen Inanspruchnahme der Produktgarantie berechtigt. Außer dem tragen Sie dazu bei, dass M-Audio auch weiterhin Produkte entwickeln kann, die hochsten Qualitätsansprüchen gerecht werden. Registierung für KOSTENLOSE Online-Produkt-Updates unter www.m-audio.com/register. Mit etwas Glück gewinnen Sie ein KOSTENLOSES M-Audio-Gerät!

Anhang A - Technische Daten

Typ: 2-Wege-Studio-Monitore

Tiefftern (10 cm Durchmesser): magnetische Abschirmung, gekrummtes Horn, hochtemperaturfeste Schwingspule und Beschichtung aus Zellschaumstoffe

Hochtöner (2,5 cm Durchmesser): magnetische Abschirmung und speziell geformte Mylar-Membran

Frequenzgang: 70Hz-20kHz

Crossover-Frequency: 2,6kHz

RMS SPL: 101,5dB @ 1 Meter

Dynamikumfang: >95 dB

Gerauschspannungsabstand: >90 dB (typical, A-weighted)

Eingänge: Line-Eingänge im Cinch-Format (L&R)

Polung: Bei positiven Signalen am positiven Eingang erfolgt Membranschwingung nach außen.

Dynamische Leistung: 18 Watt/4 Ohm (bei Anschluss von 2 Kanälen)

Eingangsimpedanz: mind. 10KOhm (unsymmetrisch)

Eingangsempfindlichkeit: 100 mV (rosa Rauschen) erzeugt Ausgangssignal von 90dBA (SPL @ 1m), wenn Eingangsregler (Volume Control) auf Maximum eingestellt ist.

Schutzvorrichtungen: HF-Störung, Ausgangsstrombegrenzung, Übertemperatur-Schutzschaltung, Ein-/Ausschalt-Transientenschutz, Subsonic-Filter

Betriebsanzeige: Blau Power-LED auf der Vorderseite

Netzanschluss: 120V / ~60Hz, 230V / ~50Hz oder 100V / 50Hz / 60Hz; Anschluss über abnehmbares Zweileiterkabel

Gehäuse: Vinylbeschichtetes MDF

Abmessungen: 21,5 cm (Höhe) × 14,5 cm (Breite) × 15,8 cm (Tiefe)

Gewicht: ca. 5,4 kg / Paar (ohne Verpackung)

• O.g. Angaben können jederzeit ohne Vorankündigung geändert werden!

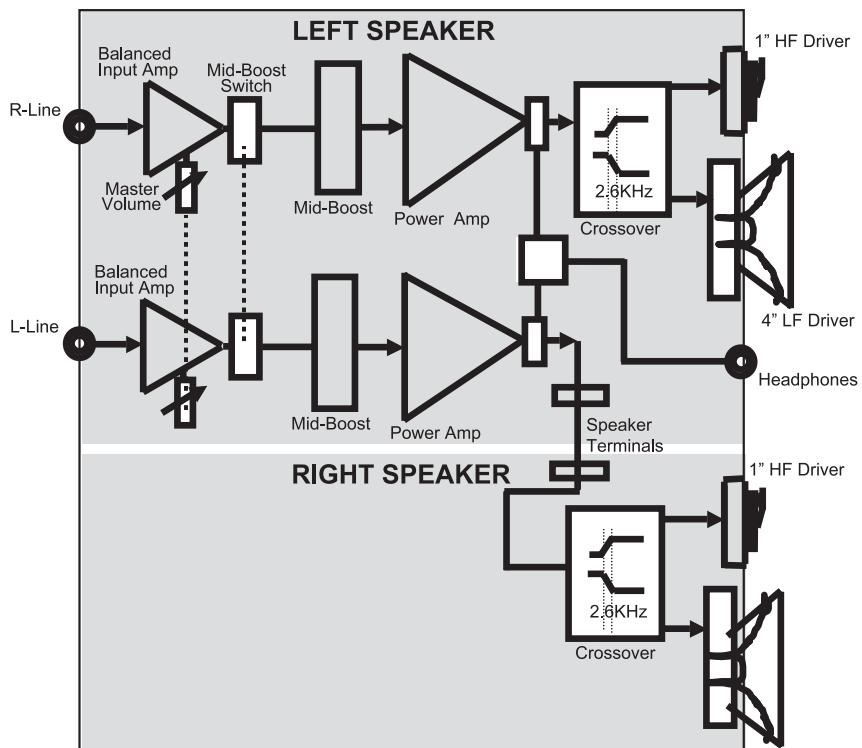

4" LF Driver

Introducción
