MANUALE UTENTE STUDIOPRO 4 M-AUDIO

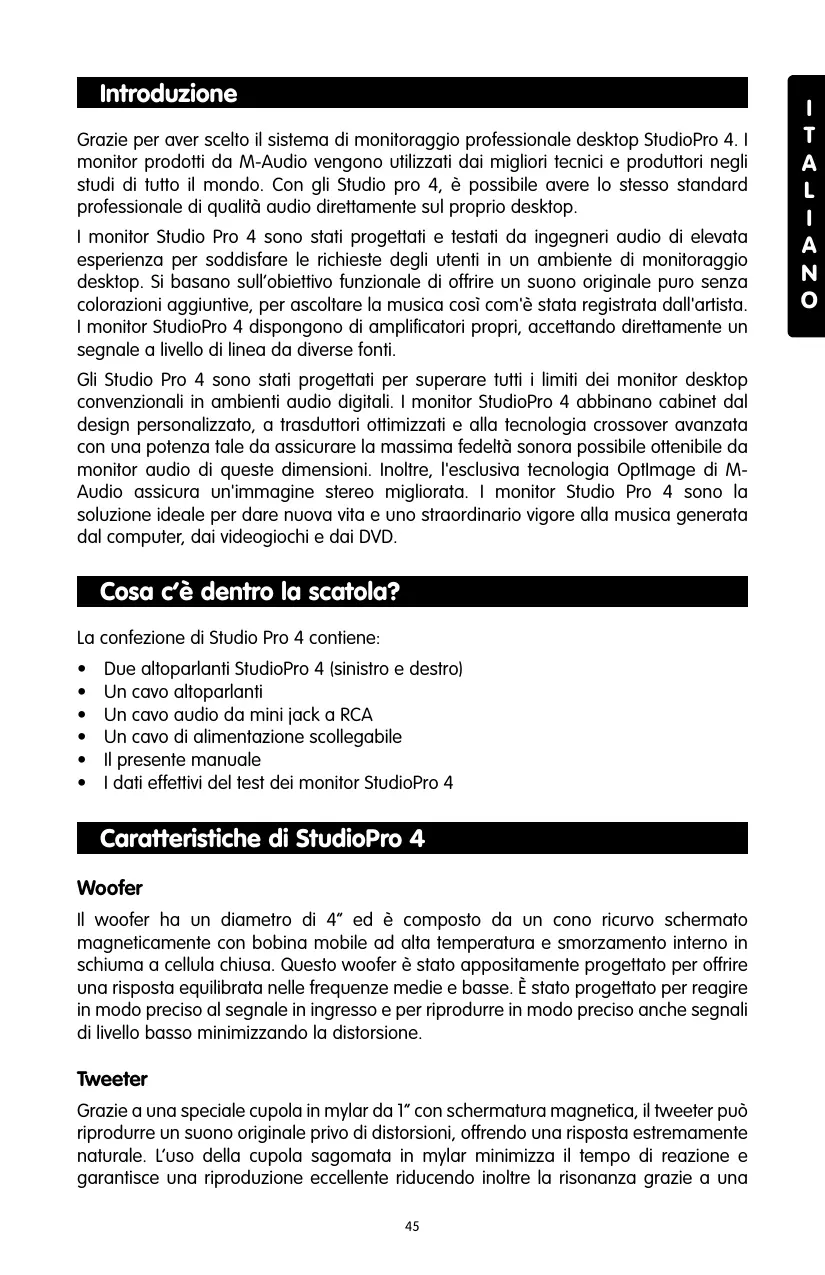

Introduzione Grazie per aver scelto il sistema di monitoraggio professionale desktop StudioPro 4. I monitor prodotti da M-Audio vengono utilizzati dai migliori tecnici e produttori negli studi di tutto il mondo. Con gli Studio pro 4, è possibile avere lo stesso standard professionale di qualità audio direttamente sul proprio desktop. I monitor Studio Pro 4 sono stati progettati e testati da ingegneri audio di elevata esperienza per soddisfare le richieste degli utenti in un ambiente di monitoraggio desktop. Si basano sull’obiettivo funzionale di offrire un suono originale puro senza colorazioni aggiuntive, per ascoltare la musica così com'è stata registrata dall'artista. I monitor StudioPro 4 dispongono di amplificatori propri, accettando direttamente un segnale a livello di linea da diverse fonti. Gli Studio Pro 4 sono stati progettati per superare tutti i limiti dei monitor desktop convenzionali in ambienti audio digitali. I monitor StudioPro 4 abbinano cabinet dal design personalizzato, a trasduttori ottimizzati e alla tecnologia crossover avanzata con una potenza tale da assicurare la massima fedeltà sonora possibile ottenibile da monitor audio di queste dimensioni. Inoltre, l'esclusiva tecnologia OptImage di MAudio assicura un'immagine stereo migliorata. I monitor Studio Pro 4 sono la soluzione ideale per dare nuova vita e uno straordinario vigore alla musica generata dal computer, dai videogiochi e dai DVD. Cosa c’è dentro la scatola? La confezione di Studio Pro 4 contiene:

Due altoparlanti StudioPro 4 (sinistro e destro) Un cavo altoparlanti Un cavo audio da mini jack a RCA Un cavo di alimentazione scollegabile Il presente manuale I dati effettivi del test dei monitor StudioPro 4 Caratteristiche di StudioPro 4 Woofer Il woofer ha un diametro di 4” ed è composto da un cono ricurvo schermato magneticamente con bobina mobile ad alta temperatura e smorzamento interno in schiuma a cellula chiusa. Questo woofer è stato appositamente progettato per offrire una risposta equilibrata nelle frequenze medie e basse. È stato progettato per reagire in modo preciso al segnale in ingresso e per riprodurre in modo preciso anche segnali di livello basso minimizzando la distorsione. Tweeter Grazie a una speciale cupola in mylar da 1” con schermatura magnetica, il tweeter può riprodurre un suono originale privo di distorsioni, offrendo una risposta estremamente naturale. L’uso della cupola sagomata in mylar minimizza il tempo di reazione e garantisce una riproduzione eccellente riducendo inoltre la risonanza grazie a una

tecnologia di smorzamento interno veramente unica. Inoltre, nel tweeter è incorporata la tecnologia wave guide OptImage che migliora l'immagine stereo. Porta per sub-frequenze Il foro presente nel pannello posteriore viene denominato porta per sub-frequenze ed è stato progettato per l’emissione di frequenze estremamente basse. Controllo Mid-Boost Tale controllo, posto nella parte posteriore degli StudioPro 4, fornisce la compensazione per l'equalizzazione ambientale. Offre uno straordinario controllo sui suoni e la presenza 4 e rende gli StudioPro 4 molto versatili in spazi diversi. Involucro Insieme agli altri componenti, l'involucro degli StudioPro 4 riveste un ruolo assai importante. È stato utilizzato uno speciale materiale in MDF ad alta densità e un rinforzo interno unico per offrire prestazioni più stabili. L’involucro degli StudioPro 4 è infatti progettato per sopportare le vibrazioni e gli impatti in condizioni estreme. Divisore di frequenza e amplificatori di potenza Il divisore di frequenza (crossover) e gli amplificatori di potenza degli StudioPro 4 sono stati progettati in modo specifico per questi woofer e tweeter. Il crossover distribuisce in modo corretto ai componenti frequenze basse, medie e alte allo scopo di ridurre la distorsione e la perdita sunora, garantendo in questo modo un suono equilibrato e naturale.

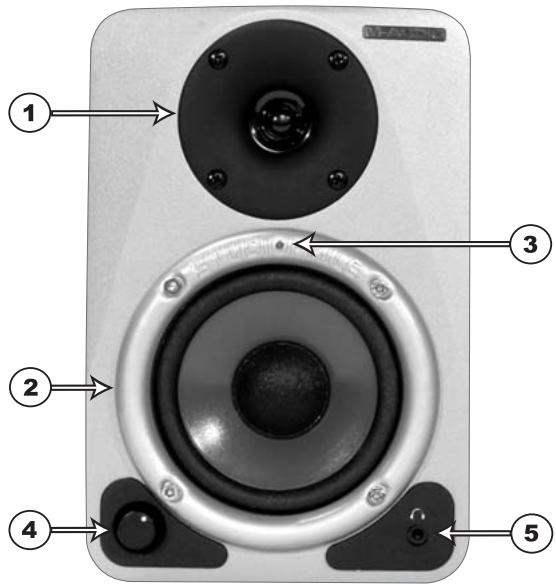

Pannello frontale e posteriore Pannello frontale Questa immagine mostra il pannello frontale dell'altoparlante sinistro.

3. LED di alimentazione blu (indicano se gli altoparlanti sono accesi o spenti)

4. Controllo del volume

5. Jack uscita cuffia (mini jack)

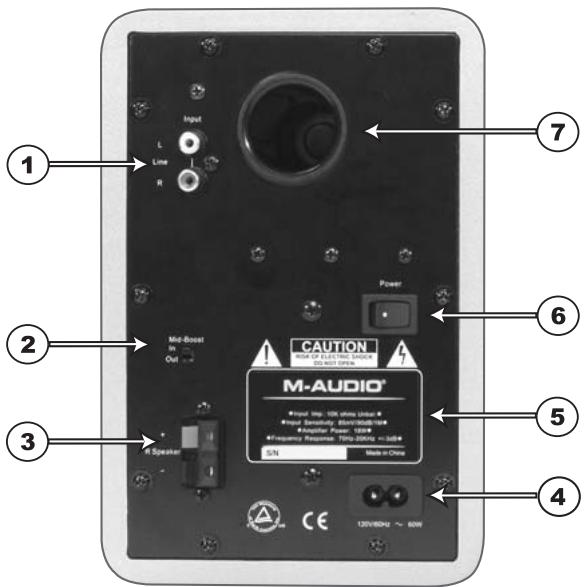

Questa immagine del pannello posteriore è per l'altoparlante attivo sinistro. L'altoparlante destro è passivo e dispone di un solo morsetto per il collegamento con l'altoparlante sinistro.

1. Ingressi di linea RCA (L e R): questi ingressi accettano connessioni RCA standard

con cavi sbilanciati. Il cavo audio incluso con mini jack-RCA consente di collegare gli StudioPro 4 ad altre apparecchiature dotate di connessioni con mini jack, quali computer laptop o lettori MP3. Sono presenti 2 ingressi linea RCA: “L” - Ingresso canale sinistro (bianco) “R” - Ingresso canale destro (rosso)

2. Mid-Boost: sono possibili due selezioni, ovvero “In” e “Out”. L’impostazione Out

produce una curva di risposta in frequenza "piatta", mentre l’impostazione In comporta un aumento nelle frequenze medie.

3. Uscite Altoparlanti: è presente un'uscita morsetto altoparlante azionata a molla

per la connessione dell'altoparlante sinistro a quello destro mediante il cavo incluso.

4. Presa di alimentazione: accetta il cavo di alimentazione scollegabile, che serve

per alimentare il sistema StudioPro 4.

5. Etichetta del produttore: questa etichetta contiene informazioni sul modelo e il

numero seriale del prodotto.

6. Interruttore di alimentazione: si tratta dell’interruttore di attivazione e

disattivazione degli StudioPro 4. La posizione di attivazione è indicata da un punto bianco.

7. Porta sub frequenza: si tratta di una porta di supporto per la riproduzione di

frequenze molto basse, consentendo di scaricare le frequenze inferiori ai 70 Hz. Installazione Per ottenere prestazioni ottimali degli StudioPro 4, leggere attentamente quanto segue prima dell’installazione. Precauzioni Disimballaggio: non afferrare i coni degli altoparlanti (woofer o tweeter); così facendo si può danneggiare l'unità e influenzare negativamente la qualità del suono. Gli StudioPro sono stati imballati in modo sicuro, quindi è necessaria particolare attenzione al momento dell’estrazione dei monitor dalla scatola. Per evitare possibili danni agli altoparlanti, afferrare entrambi i lati del monitor allo scopo di estrarlo dalla scatola. Evitare di toccare i coni degli altoparlanti anche dopo aver estratto i monitor della scatola. Collegamenti: collegare gli ingressi RCA dell'unità StudioPro 4 alle uscite corrispondenti della scheda audio del computer o della console di gioco. È consigliato l’utilizzo di cavi di alta qualità. Accertarsi che gli StudioPro 4 siano spenti prima di effettuare qualsiasi collegamento. Se occorre collegare gli altoparlanti StudioPro 4 a un dispositivo con jack 1/4", quale M-Audio MobilePre USB, è possibile acquistare un cavo adattatore che dispone di una connessione jack 1/4" su un'estremità e sull'altra una connessione RCA. Utilizzo corretto dell’alimentazione: poiché gli StudioPro 4 contengono un proprio amplificatore, occorre collegarli a una presa elettrica utilizzando il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, accertarsi che l'interruttore di accensione sugli StudioPro 4 sia nella posizione off. ATTENZIONE! - L’uso di una tensione inadeguata può comportare condizioni pericolose e/o danni a componenti degli altoparlanti non coperti dalla garanzia. Connessione dei cavi degli altoparlanti Utilizzare i cavi degli altoparlanti forniti nella confezione degli StudioPro 4 per collegare gli altoparlanti destro e sinistro tramite i terminali a molla. Collegamento alla scheda audio del computer o alla console di gioco Prima di collegare gli StudioPro 4, accertarsi che l'alimentazione del dispositivo di uscita sia spenta e che sia spenta anche quella del sistema StudioPro 4.

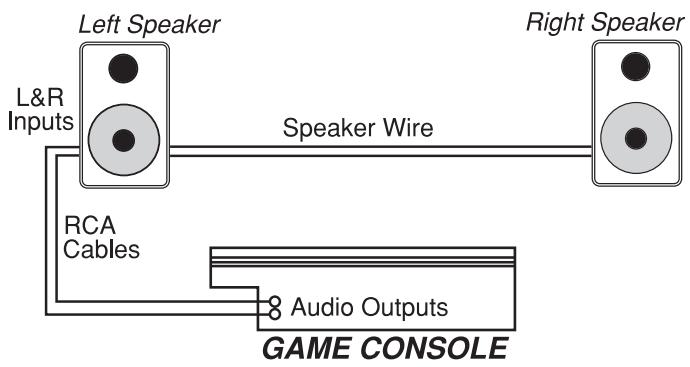

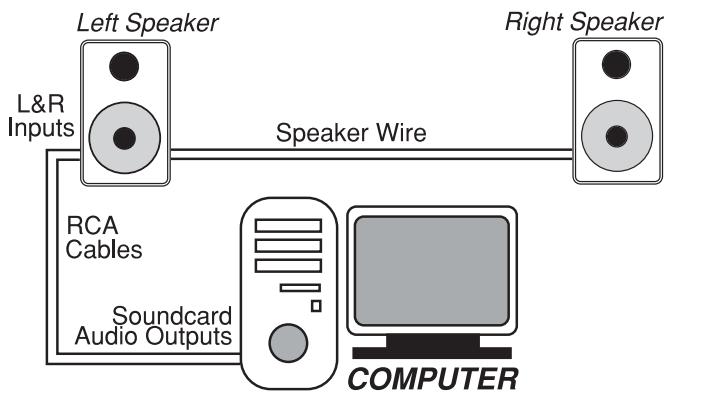

Collegare il cavo RCA ai connettori di uscita corrispondenti della scheda audio del computer o della console di gioco. Impostazione dell’interruttore Mid-Boost Con questo interruttore a 2 posizioni si seleziona l'impostazione della modalità delle frequenze medie. La modalità Out produce una risposta media piatta per condizioni normali di monitoraggio e ascolto. La modalità In sposta in avanti l'immagine stereo verso la posizione di ascolto. Collocazione degli StudioPro 4 Il posizionamento degli altoparlanti rappresenta una delle procedure più importanti per consentire un monitoraggio preciso del suono. Per sfruttare al massimo le capacità di monitoraggio degli StudioPro 4, è necessario un ambiente di ascolto appropriato e un posizionamento corretto. Fare riferimento a quanto segue per posizionare in modo corretto gli StudioPro 4.

1. In genere, le due unità e l’ascoltatore dovrebbero essere allineati in modo da

formare un triangolo regolare. Fare riferimento al diagramma seguente.

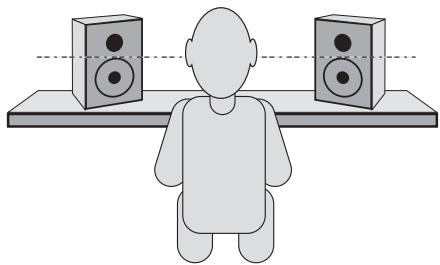

2. Posizionare i monitor in modo che la parte superiore dei woofer sia a livello delle

orecchie in un ambiente di ascolto normale. Fare riferimento al diagramma seguente.

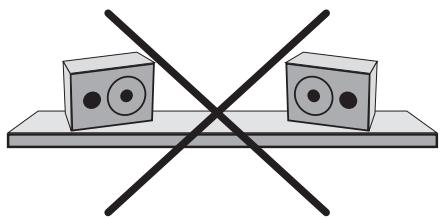

3. Posizionare i monitor StudioPro 4 verticalmente con il woofer in basso. Non è infatti

consigliato posizionare i monitor StudioPro 4 orizzontalmente. Nota: NON frapporre ostacoli che possano bloccare il flusso d’aria vicino ai monitor StudioPro 4. Rimuovere anche eventuali materiali riflettenti quali vetri, specchi o metallo dall’ambiente di monitoraggio. POSIZIONARE QUESTO TIPO DI MATERIALI LONTANO DAL PERCORSO DEL SUONO PROVENIENTE DAGLI StudioPro 4.

info@m-audio.co.jp http://www.m-audio.co.jp Garanzia degli StudioPro 4 Condizioni di garanzia M-Audio garantisce che i prodotti sono esenti da difetti nei materiali e nella manodopera in condizioni di utilizzo normale e la garanzia è valida a condizione che essi siano in possesso dell'utente originale registrato. Consultate www.m-audio.com/warrantyper le condizioni e le limitazioni che si applicano al vostro specifico prodotto. Registrazione della garanzia Grazie per effettuare la registrazione del vostro nuovo prodotto M-Audio. Così facendo, si ha immediatamente diritto alla completa copertura di garanzia e si aiuta M-Audio a sviluppare e realizzare prodotti della migliore qualità possibile. Registratevi online presso www.m-audio.com/register per ricevere aggiornamenti GRATUITI sui prodotti e per avere la possibilità di vincere apparecchiature M-AUDIO.

Appendice A – Specifiche Tecniche Tipo: Monitor da studio a due vie Driver LF: cono curvo da 4” schermato magneticamente e munito di una bobina mobile di alta temperatura e smorzamento interno in schiuma a cellula chiusa. Driver HF: cupola da 1” in mylar, schermato magneticamente Risposta in frequenza: 70 Hz - 20 kHz Frequenze di crossover: 2,6kHz RMS SPL: 101,5dB a 1 metro Range dinamico: >95dB Rapporto segnale/rumore: >90 dB (tipico, pesato A) Connettori di ingresso: ingressi audio destro e sinistro (RCA) Polarità: un segnale positivo all’ingresso + produce uno spostamento del cono di bassa frequenza verso l’esterno Potenza dinamica: 18 watt/4 ohm con 2 canali connessi Impedenza ingresso: 10k Ohm sbilanciati Sensibilità d’ingresso: un segnale in ingresso di rumore rosa da 100 mV produce una pressione sonora in uscita da 90dBA a 1 metro di distanza dall’altoparlante con il controllo del volume al massimo Protezioni: interferenza RF, limitazione corrente in uscita, surriscaldamento, transitori on/off, filtro subsonico Indicatore: LED blu di alimentazione acceso/spento sul pannello frontale Requisiti di alimentazione: 120V/~60Hz, 230V/~50Hz o 100V/50Hz/60Hz; alimentati tramite cavo a 2 vie scollegabile Involucro: MDF laminato vinilico Dimensioni: 21,6 cm (A) x 14,6 cm (L) x 15,9 cm (P) Peso: 5,4 kg/coppia (circa, senza confezione)

• Le specifiche sono soggette a modifiche senza preavviso

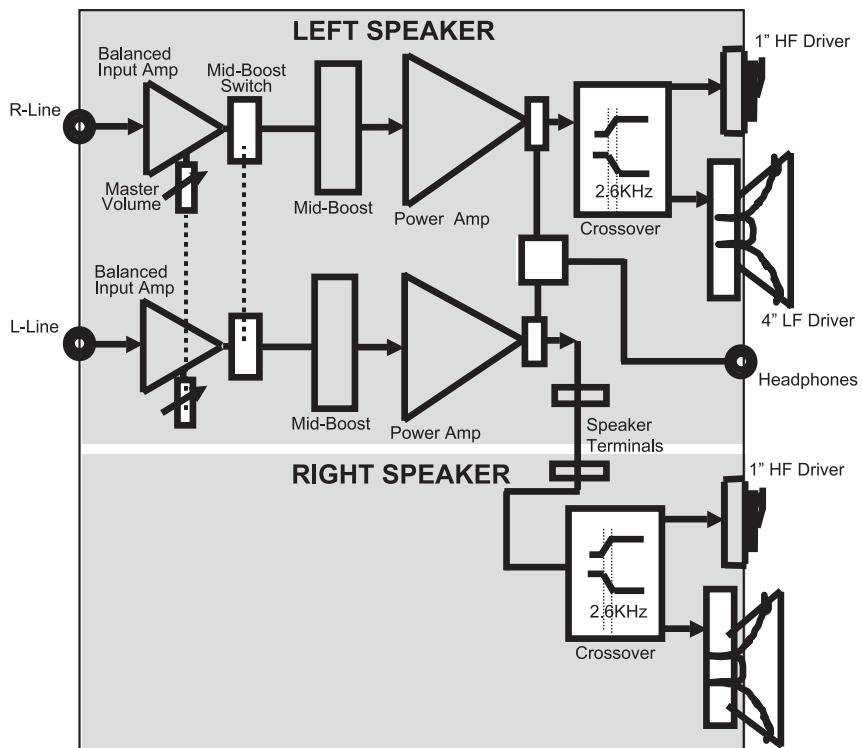

Appendice B – Diagramma a blocchi
