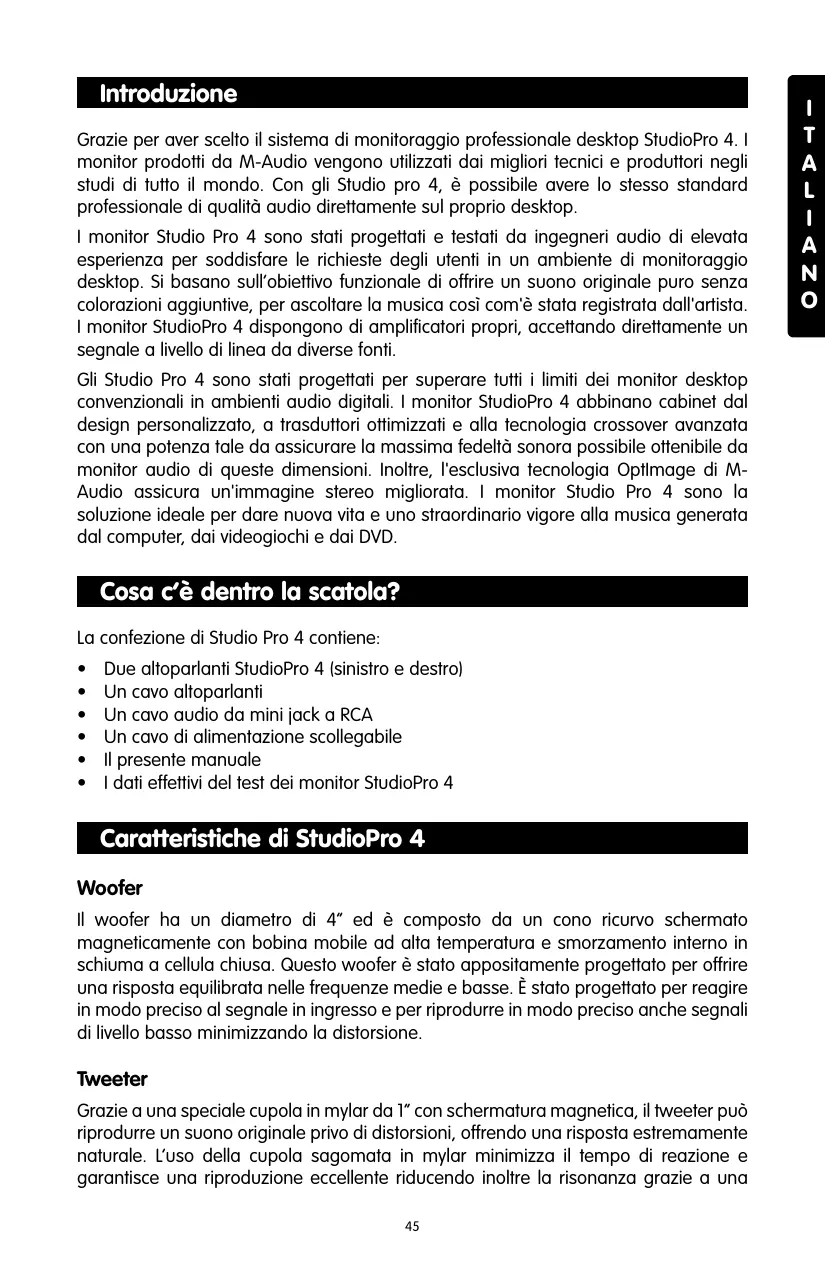

Grazie per aver scelto il sistema di monitoraggio professionale desktop StudioPro 4. I monitor prodotti da M-Audio vengono utilizzati dai migliori tecnici e produttori negli studi di tutto il mondo. Con gli Studio pro 4, è possible essere lo stesso standard professionale di qualità audio direttamente sul proprio desktop.

I monitor Studio Pro 4 sono stati progettati e testati da ingegneri audio di elevata esperienza per soddisfare le richieste degli utenti in un ambiente di monitoraggio desktop. Si basano sull'obiettivo funzionale di offrir un suono originale puro alla colorazioni aggintive, per ascoltare la musica cui è stata registrata dall'artista. I monitor StudioPro 4 dispongono di amplificatori propri, accettando direttamente un segnale a livello di linea da diverse fonti.

Gli Studio Pro 4 sono stati progettati per superare tutti i limiti dei monitor desktop convenzionali in ambienti audio digitali. I monitor StudioPro 4 abbinano cabinet dal design personalizzato, a trasduttori ottimizzati e alla Tecnologia crossover avanzata con una potenza tale da assicurare la massima fedeltà sonora possibile ottenibile da monitor audio di queste dimensioni. Inoltre, l'escludiva Tecnologia OptImage di M-Audio assicura un'immagine stereo migliorata. I monitor Studio Pro 4 sono la soluzione ideale per dare nuova vita e uno straordinario vigore alla musica generata dal computer, dai videogiochi e dai DVD.

Cosa c'é dentro la scatola?

La confezione di Studio Pro 4 contiene:

• Due altoparlanti StudioPro 4 (sinistro e destro)
• Un cavo altoparlanti
• Un cavo audio da mini jack a RCA
• Un cavo di alimentazione scollegabile
• Il presente manuale
• I dati effettivi del test dei monitor StudioPro 4

Caratteristiche di StudioPro 4

Woofer

Il woofer ha un diametro di 4^ ed è composto da un cono ricurvo schermato magnificamente con bobina mobile ad alta temperatura e smorzamento内的 in schiuma a cellula chiusa. Questo woofer è stato appositamente progettato per offrir una risposta equilibrata nelle frequenze medie e basse. è stato progettato per reagire in modo preciso al segnale in ingresso e per riproduire in modo preciso anche segnali di livello basso minimizzando la distorsione.

Tweeter

Grazie a una speciale cupola in mylar da 1" con schermatura magnetica, il tweeter può riproduire un suono originale privo di distorsioni, offrendo una risposta estremamente naturale. L'uso della cupola sagomata in mylar minimizza il tempo di reazione e garantisce una riproduzione eccellente riducendo inoltre la risonanza grazie a una

technologia di smorzamento interno veramente unica. Inoltre, nel tweetere è incorporata la Tecnologia wave guide Optlmage che migliorara l'imagine stereo.

Porta per sub-frequenze

Il foro presente nel pannello posteriore viene denominato porta per sub-frequenze ed è stato progettato per l'émissione di frequenza estremamenteasse.

Controllo Mid-Boost

Tale controlo,ippo nella parte posteriore degli StudioPro 4, fornisce la compensazione per l'equalizzazione ambientale. Offre uno straordinario controlo sui suoni e la presenza 4 e rende gli StudioPro 4 molto versatili in spazi diversi.

Involucro

Insiemeaglialtricomponenti,l'involucro degli StudioPro4 rivesto un ruolo assai importante. statoutilizzatouno speciale materiale in MDF ad alta densita e un renforzo interno unico per offrir prestazioni più stabili.L'involucro degli StudioPro 4 è infatti progettato per sopportare le vibrazioni e gli impatti in condizioni estreme.

Divisore di frequenza e amplificatori di potenza

Il divisore di frequenza (crossover) e gli amplificatori di potenza degli StudioPro 4 sono stati progettati in modo specifico per quosti woofer e tweeter. Il crossover distribuisce in modo corretto ai componenti frequenze basse, medie e alte allo scopo di ridurre la distorsione e la perdita sunora, garantendo in quello modo un suono equilibrato e naturale.

Pannello frontale e posteriore

Pannello frontale

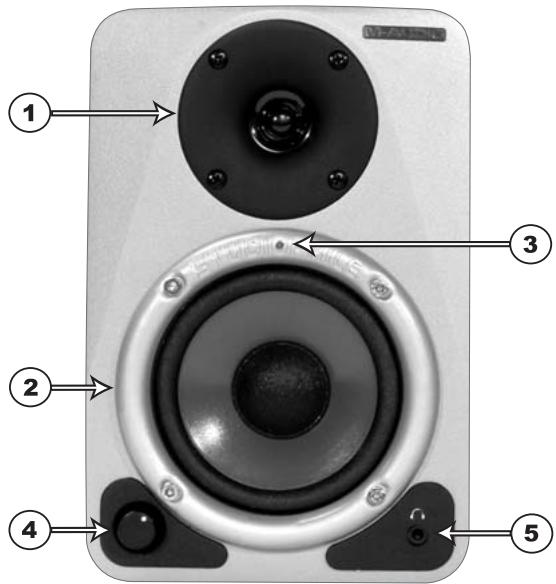

Questa imagine在哪的门，她将要离开。

1. Driver tweeter
2. Driver woofer
3. LED di alimentazione blu (indicano se gli altoparlanti sono accesi o spenti)
4. Controllo del volume
5. Jack uscita cuffia (mini jack)

Pannello posteriore

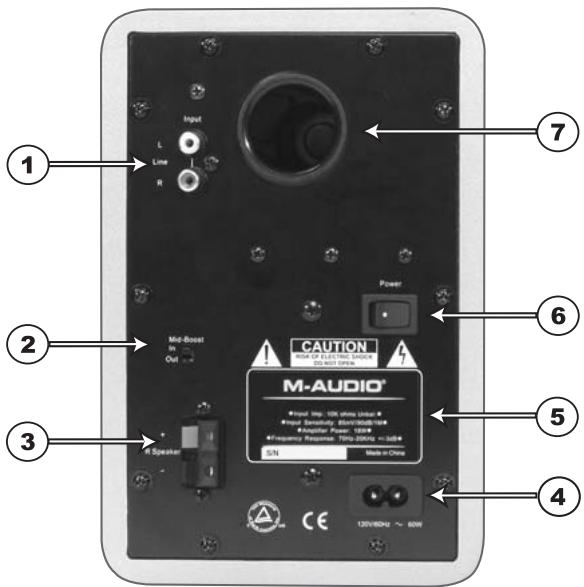

Questa imagine del pannello posteriore è per l'altoparlante attivo sinistro. L'altoparlante destro è passivo e dispone di un solo morsetto per il collegamento con l'altoparlante sinistro.

1. Ingressi di linea RCA (L e R): questi ingressi accettano connessioni RCA standard con cavi sbilanciati. Il cavo audio incluso con mini jack-RCA consente di collegare gli StudioPro 4 ad altre apparetchiature dotate di connessioni con mini jack, quali computer laptop olettori MP3.
   Sono presenti 2 ingressii linea RCA:
   "L" - Ingresso canale sinistro (bianco)
   "R" - Ingresso canale destro (rosso)
2. Mid-Boost: sono possibili due selezioni, owero "In" e "Out". L'impostazione Out produce una curva di risposta in frequenza "piatta", perché l'impostazione In comporta un aumento nelle frequenze medie.
3. Uscite Altoparanti: è presente un'uscita morsetto altoparlante azionata a molla per la connessione dell'altoparlante sinistro a quello destro mediante il cavo incluso.
4. Presa di alimentazione: accetta il cavo di alimentazione scollegabile, che serve per alimentare ilsystema StudioPro 4.

5. Etichetta del produttore: esta etichetta contiene informazioni sul modelo e il numero seriale del prodotto.

6. Interruttore di alimentazione: si tratta dell'interruttori di attivazione e disattivazione degli StudioPro 4. La posizione di attivazione è indicata da un punto bianco.

7. Porta sub frequenza: si tratta di una porta di supporto per la riproduzione di frequenze molto basse, consentendo di scaricare le frequenze inferiori ai 70 Hz.

Installazione

Per ottenere prestazioni ottimali degli StudioPro 4, leggere attendamente quando segue prima dell'installazione.

Precauzioni

Disimballaggio: non afferrare i coni degli altoparanti (woofer o tweeter);osto facendo si poudanneggiare l'unita e influenzare negativamente la qualita del suono. Gli StudioPro sono stati imballati in modo sicuro, quindi è necessaria particolare attenzione al momento dell'estrazione dei monitor alla scatola. Per evitare possibili danniagli altoparanti,afferrare entrambi i lati del monitor allo scopo di estrarlo da scatola. Evitare di toccare i coni degli altoparanti anche dopo aver estratto i monitor della scatola.

Collegamenti: collegare gli ingressi RCA dell'unità StudioPro 4 alle uscite correspondenti della sched audio del computer o della console di gioco. è consigliato l'utilizzo di cavi di alta qualità. Accertarsi che gli StudioPro 4 siano spenti prima di effettuare qualsiasi collegamento.

Se occorre collegare gli altoparlanti StudioPro 4 a un dispositivo con jack 1/4" , quale M-Audio MobilePre USB, è possible acquistare un cavo adattatore che dispone di una connessione jack 1/4" su un'estremità e sull'altra una connessione RCA.

Utilizzo correto dell'alimentazione: poiché gli StudioPro 4 contengono un proprio amplificatore, occorre collegarli a una presa elettrica utilizzando il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, accertarsi che l'interruttore di accensione sugli StudioPro 4 sia nella posizione off.

ATTENZIONE! - L'uso di una tensione inadeguata cui lo comportare condizioni pericolose e/o danni a componenti degli altoparlanti non coperti alla garanzia.

Connessione dei cavi degli altoparlanti

Utilizzato i cavi degli altoparlanti forniti nella confezione degli StudioPro 4 per collegare gli altoparlanti destro e sinistro tramite i terminali a molla.

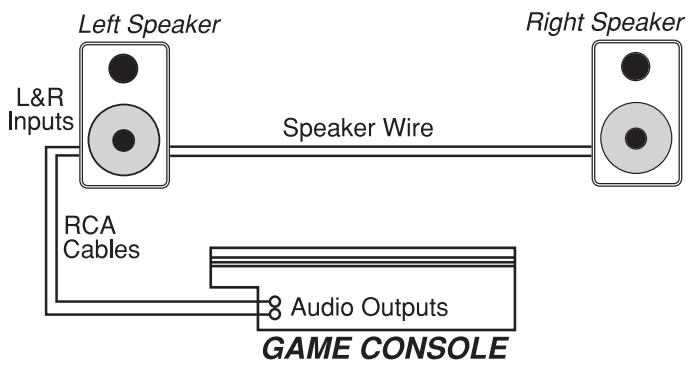

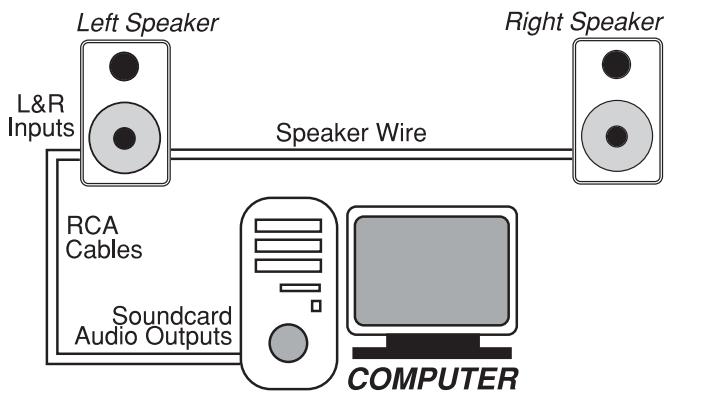

Collegamento alla scheda audio del computer o alla console di gioco

Prima di collegare gli StudioPro 4, accertarsi che l'alimentazione del disposativo di uscita sua spenta e che sua spentaanche dellaSYSTEMA StudioPro 4.

Collegare il cavo RCA ai connettori di uscita correspondenti della sched audio del computer o della console di gioco.

Impostazione dell'interruttore Mid-Boost

Con questo interruttore a 2 positioni si selezione l'impostazione della modalità delle frequence medie. La modalità Out produce una risposta media piatta per condizioni normali di monitoraggio e ascolto. La modalità In sposta in avanti l'immagine stereo verso la posizione di ascolto.

Collocazione degli StudioPro 4

Il posizionamento degli altoparlanti rappresenta una delle procedure più importanti per consentire un monitoraggio preciso del suono. Per sfruttare al massimo le capacità di monitoraggio degli StudioPro 4, è necessario un ambiente di ascolto appropriato e un positizamento corretto. Fare riferimento a quello segue per posizionare in modo corretto gli StudioPro 4.

1. In genere, le due unità e l'ascoltatore dovrebbero essere allineati in modo da formare un triangolo regolare. Fare riferimento al diagramma seguente.

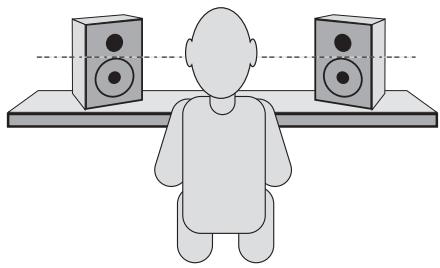

1. Posizione are monitor in modo che la parte superiore dei woofer sia a livello delle orecchie in un ambiente di ascolto normale. Fare riferimento al diagramma seguente.

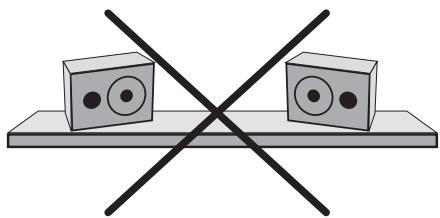

1. Posizione i monitor StudioPro 4 verticalmente con il woofer in basso. Non è infatti consigliato posizione i monitor StudioPro 4 orizzontalmente.

Note: NON frapporre ostacoli che possano bloccare il flusso d'aria vicino ai monitor StudioPro 4. Rimuovere anche eventuali materiali riflettenti quali vetri, specchi o metallo dall'ambiente di monitoraggio. POSIZIONARE QUESTO TIPO DI MATERIALI LONTANO DAL PERCORSO DEL SUONO PROVENIENTE DAGLI StudioPro 4.

Assistenza tecnica e informazioni su chi contattare

Per ulteriori assistenza, contattare l'Assistenza Tecnica M-Audio per Telefono, fax o posta elettronica. Per qualsiasi informazione, commento o suggerimento riguardante quello prodotto o qualsiasi prodotto M-Audio o Midiman, contattare direttamente M-Audio mediante leindicazioni seguenti:

M-AUDIO U.S.

5795 Martin Road, Irwinddale, CA 91706-6211, U.S.A.

Sales Information:

626-633-9050

Garanzia degli StudioPro 4

Condizioni di garanzia

M-Audio garantisce che i prodotti sono esenti da difetti nei materiali e nella manodopera in condizioni di utilizzo normale e la garanzia è valida a condizione cheSSI siano in possesso dell'utente originale registrato.Consultate www.m-audio.com/warrantyper le condizioni e le limitazioni che si applicano al vostro specifico prodotto.

Registrazione della garanzia

Grazie per effettuare la registrazione del vostro nuovo prodotto M-Audio. Cosi facendo, si ha immeditamente diritto alla Completa copertura di garanzia e si aiura M-Audio a sviluppare e realizzare prodotti della migliorie qualità possibile. Registratevi online presso www.m-audio.com/register per ricevere aggiornamenti GratisUTI sui prodotti e per avera la possibilità di vincere apparecchiature M-AUDIO.

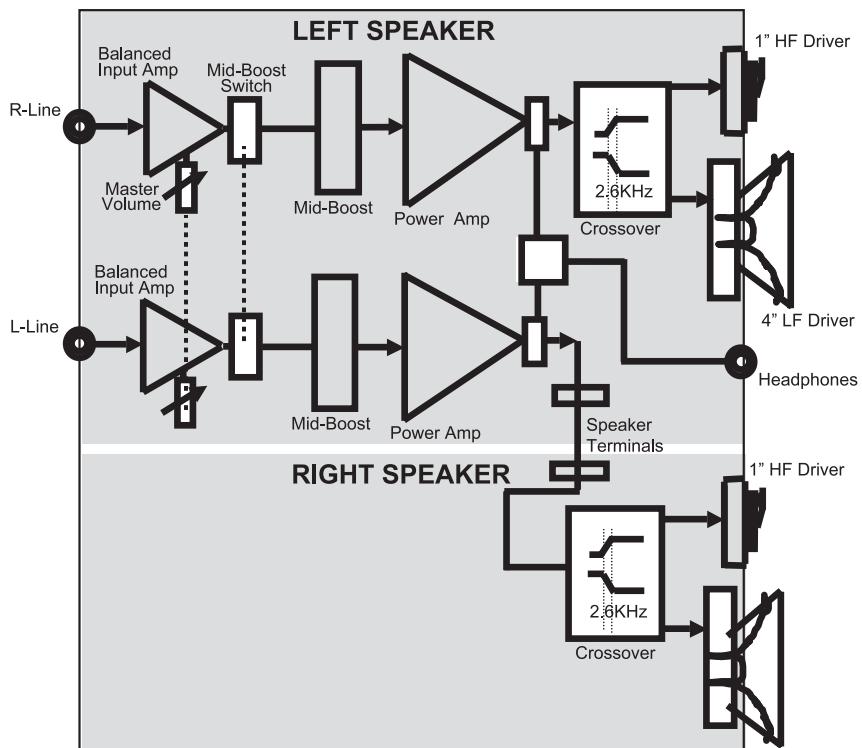

Appendice A - Specifiche Tecniche

Tip: Monitor da studio a due vie

Driver LF: cono curvo da 4" schermato magnificamente e munito di una bobina mobile di alta temperatura e smorzamento interno in schiuma a cellula chiusa.

Driver HF: cupola da 1" in mylar, schermato magnificamente

Risposta in frequenza: 70Hz - 20kHz

Frequenze di crossover: 2,6kHz

RMS SPL: 101,5dB a 1 metro

Range dinamico: >95dB

Rapporto segnale/rumore: >90 dB (tipico, pesato A)

Connettori di ingresso: ingressi audio destro e sinistro (RCA)

Polarità: un segnale positivo all'ingresso + produce uno spostamento del cono di bassa frequenza verso l'esterno

Potenza dinamica: 18 watt/4 ohm con 2 canali connessi

Impedenza ingresso: 10k Ohm sbilanciati

Sensibilità d'ingresso: un segnale in ingresso di rumore rosa da 100 mV produce una pressione sonora in uscita da 90dBA a 1 metro di distance dall'altoparlante con il controllo del volume al massimo

Protezioni: interferenza RF, limitazione corrente in uscita, surriscaldamento, transitori on/off, filtro subsonico

Indicatore: LED blu di alimentazione acceso/spento sul pannello frontale

Requisiti di alimentazione: 120V / 60Hz , 230V / 50Hz o 100V / 50Hz / 60Hz ; alimentati tramite cavo a 2 via scollegabile

Involucro: MDF laminato vinilico

Dimensioni: 21,6 cm (A) x 14,6 cm (L) x 15,9 cm (P)

Peso: 5.4kg /coppia (circa, senza confezione)

• Le specifiche sono soggette a modifiche alla prewiso
