STUDIOPRO4 - Monitoreo de altavoces M-AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoces de monitorización de estudio de dos vías activos
Marca	M-AUDIO
Modelo	StudioPro 4
Woofer	10 cm (4 pulgadas) con cono curvo blindado magnéticamente
Tweeter	2,5 cm de cúpula de mylar con blindaje magnético y tecnología OptImage
Ancho de banda	70 Hz - 20 kHz
Frecuencia de cruce	2,6 kHz
Nivel SPL máximo	101,5 dB RMS a 1 metro
Rango dinámico	>95 dB
Relación señal/ruido	>90 dB (típico, ponderado A)
Potencia dinámica	18 W / 4 Ω por canal (2 canales)
Impedancia de entrada	10 kΩ asimétrica
Sensibilidad de entrada	100 mV para 90 dB SPL a 1 m (volumen máximo)
Conectores de entrada	2 x RCA (L/R) asimétricos
Salida de auriculares	Miniconector estéreo en la parte frontal (altavoz izquierdo)
Control de frecuencias medias	Interruptor In/Out en el panel trasero
Alimentación requerida	120 V~60 Hz, 230 V~50 Hz o 110 V~50/60 Hz según versión
Consumo	Alimentación mediante cable de red desmontable
Dimensiones (Al x An x Pr)	21,5 cm x 14,6 cm x 15,9 cm (por altavoz)
Peso	5,4 kg el par (aproximadamente)
Material de la caja	MDF chapado en vinilo
Blindaje magnético	Sí (woofer y tweeter) para proteger las pantallas
Protecciones integradas	RF, limitación de corriente, sobrecalentamiento, transitorios de encendido/apagado, filtro subsónico
Mantenimiento y limpieza	Quitar el polvo con un paño suave; no tocar los conos
Seguridad	Utilizar el voltaje adecuado; no obstruir la ventilación
Piezas de repuesto y reparabilidad	Contactar al soporte técnico de M-Audio; garantía limitada
Garantía	Garantía limitada contra defectos de materiales y mano de obra (se requiere registro)

Preguntas frecuentes - STUDIOPRO4 M-AUDIO

¿Cómo conectar los StudioPro 4 a mi ordenador?

Use el cable de audio de miniconector a RCA incluido. Conecte el miniconector a la salida de auriculares o línea de su ordenador, y los conectores RCA a las entradas L/R del altavoz izquierdo (activo).

¿Cuál es la mejor colocación para los altavoces StudioPro 4?

Coloque los altavoces y su posición de escucha en triángulo equilátero. La parte superior de los woofers debe estar al nivel de sus oídos. Evite colocarlos horizontalmente y no bloquee la circulación de aire.

¿Para qué sirve el interruptor Mid-Boost (control de frecuencias medias)?

El interruptor de 2 posiciones permite elegir entre una respuesta plana (Out) o un realce de las frecuencias medias (In) para acercar la escena sonora o compensar la acústica de la sala.

¿Puedo usar los StudioPro 4 con una consola de mezclas?

Sí, conecte las salidas de la consola a las entradas RCA de los altavoces. Si la consola tiene salidas jack de 6,35 mm, use un adaptador de RCA a jack.

¿Qué hacer si no oigo ningún sonido?

Verifique que los altavoces estén encendidos (luz azul encendida), que el volumen no esté al mínimo y que los cables de entrada estén correctamente conectados. Asegúrese también de que la fuente de audio emite una señal.

¿Los altavoces StudioPro 4 son compatibles con una alimentación de 230 V?

Sí, existen versiones para 230 V~50 Hz. Verifique la etiqueta del producto para confirmar el voltaje admitido. El uso de un voltaje inadecuado puede dañar el equipo.

¿Cómo registrar la garantía de los StudioPro 4?

Registre su producto en línea en www.m-audio.com/register para beneficiarse de la garantía completa y recibir actualizaciones.

¿Cuáles son las dimensiones exactas de un altavoz StudioPro 4?

Cada altavoz mide 21,5 cm de altura, 14,6 cm de ancho y 15,9 cm de profundidad. El peso total del par es de aproximadamente 5,4 kg.

¿Puedo usar un solo cable RCA para conectar una fuente mono?

Sí, puede conectar un solo cable en la entrada L (izquierda) o R (derecha). El sonido se reproducirá en ambos altavoces, pero en mono.

¿Qué hacer si el sonido está distorsionado o entrecortado?

Reduzca el volumen de la fuente de audio. Verifique que los cables estén en buen estado y que las conexiones estén firmes. Evite saturar la entrada con una señal demasiado fuerte.

MANUAL DE USUARIO STUDIOPRO4 M-AUDIO

Que hay bajo de la caja? 35

Characteristicades los StudioPro 4 35

Woofer 35

Tweeter 35

Puerto de subfrecuencias 36

Control Mid-Boost (Enfatizacion de medios) 36

Gabinet 36

Divisor de freuencias y amplificadores de potencia 36

Paneles frontal y trasero 37

Panel frontal 37

Paneltrasero 38

Instalacion 39

Asistencia的技术y y datos decontacto 42

Condieones de la garantia 42

Registrar de la garantía 42

Apéndice A - Caracteristicasétécnicas 43

Apéndice B - Diagrama de bloques 44

ITALIANO

Introduzione 45

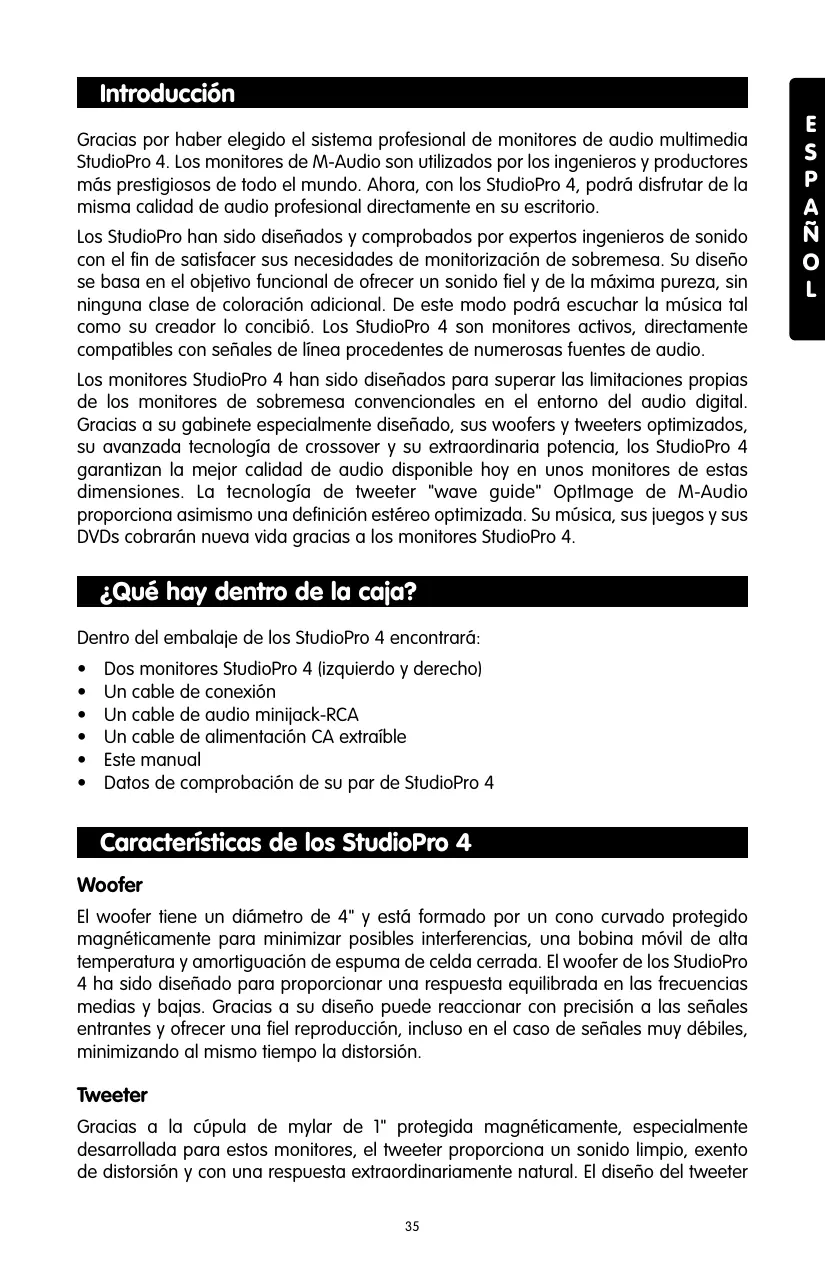

Gracias por habereggido el systemaprofessional de monitores de audio multimedia StudioPro 4. Los monitos de M-Audio sonutilizados por los ingenieros y productores mas prestigiosos de todo el mundo. Ahora, con los StudioPro 4,ouldra disfrutar de la mesma calidad de audio professional directamente en su escritorio.

Los StudioPro han sido diseñados y comprobados por expertos ingenieros de sonido con el fin de satisfacer sus necessities de monitorización de sobremesa. Su Diseño se basa en el objetivo funcional de(ofrecer un sonido fiel y de la maxima pureza, sin ninguna clase de coloración adicional. De este modo podra escharar la música tal como su creator lo concibio. Los StudioPro 4 son monitores activos, directamente compatibles con senales de linea procedentes de numerousas fuentes de audio.

Los monitores StudioPro 4 han sido disénados para superar las limitaciones propias de los monitores de sobremesa convenzonales en el entorno del audio digital. Gracias a su gabinete especialmente Diseño, sus woofer y tweeters optimizados, su avanzada technología de crossover y suextraordinary potencia, los StudioPro 4 garantizaran la mejor calidad de audio disponible hoy enunos monitores de estas dimensiones. La Tecnología de tweeter "wave guide" Optiage de M-Audio proportióna asimismo una definisión estéreo optimizada. Su música, sus juegos y sus DVDs cobarán这一次 vida gracias a los monitores StudioPro 4.

¿Qué hay dentro de la caja?

Dentro del embalaje de los StudioPro 4 encontraría:

• Dos monitores StudioPro 4 (izquierdo y derechos)
• Un cable de connexion
• Un cable de audio minijack-RCA
• Un cable de alimentación CA extraible
• Este manual
• Datos de comprobación de su par de StudioPro 4

Carcetársticas de los StudioPro 4

Woofer

El woofer tiene un diametro de 4" y está formado por un cono curvado protegidomagnéticamente para minimizar posibles interferencias, una bobina móvil de alta temperature y amortiguaación de espuma de celda cerrada. El woofer de los StudioPro 4 ha sido Diseñado para proportionscaruna responsa equilibrada en las Frequencias medias y bajas. Gracias a su diseño peut rereactionar con precisiona las senales entrantes y ofrecer una fiel reproduccion, incluoso en el caso de senales muy debiles, minimizando al mesmo tiempo la distorsión.

Tweeter

Gracias a la cupula de mylar de 1" protegida magnéticamente, especialmente desarrollada para这些monitores, el tweeter proportióna un sonido limpio, exento de distorsión y con una respuestaextraordinariamente natural. El diseño del tweeter

contribuye a minimizar el tiempo de reación y OFRECE un rendimiento excellente, al mismo tiempo que reduce la resonancia gratias a la implementacion de una exclusiva technologia de amortiguation interna. El tweeter incorpora asimismo la的技术ologia "wave guide" Optlmage para una imagen estereo mejorada.

Puerto de subfrecuencias

El orificio del panel trasero se denomina puerto de subfrecuencias. Su misión consiste en descargar Frequencias extremadamente bajo.

Control Mid-Boost (Enfatización de medios)

El control de enfatización de medios situado en el panel trasero permite compensar la的回答sta acústica de la sala donde se utilizes los monitores,Ofreciendo un elevado control sobre el sonido y la presencia del sonido, asi como una gran adaptabilidad a diversos espacios.

Gabinete

El gabinete de los StudioPro 4 juega un papel tan importante como el de cualquier(other componente. Con el fin de.Ofrecer un rendimiento más estable, el gabinete de los StudioPro 4 estáfabricado a base de MDF de alta densidad e incorpora un exclusivo refuerzo interno diseñado para absorber las vibraciones y amortiguar el movimiento en conditiones de operación extremas.

Divisor de Frequencias y Amplificadores de potencia

La ecualización activa, los divisores de Frequencia y los amplificadores de los StudioPro 4 han sido especially disenados para sus tweeters y woofers. El divisor se encarga de distribuir adequadamente las Frequencias bajo, medias y altas a los distinctos componentes, reduciendo asi la distorsión y las perdidas de senal y proportionscando un sonido natural y equilibrado.

Paneles frontal y trasero

Panel frontal

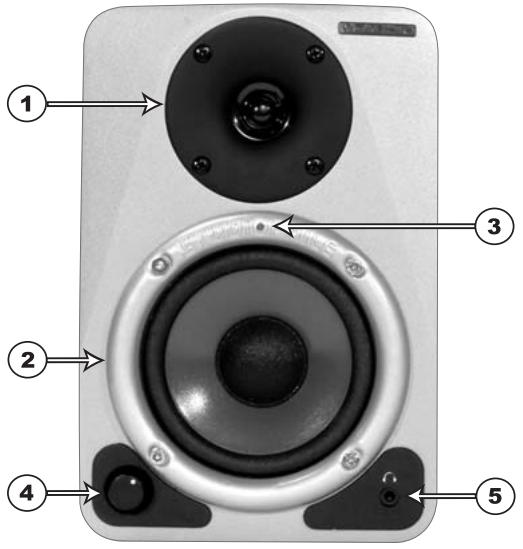

El panel frontal del monitor izquierdo incluye los siguientes elementos:

1. Tweeter
   2.Woofer
2. LED de alimentación azul (indicar si los monitores están o noactivados)
3. Control de volumen
4. Salida de auriculares (1/8^)

El panel frontal del monitordeo solo incluye el woofer y tweeteter.

Paneltrasero

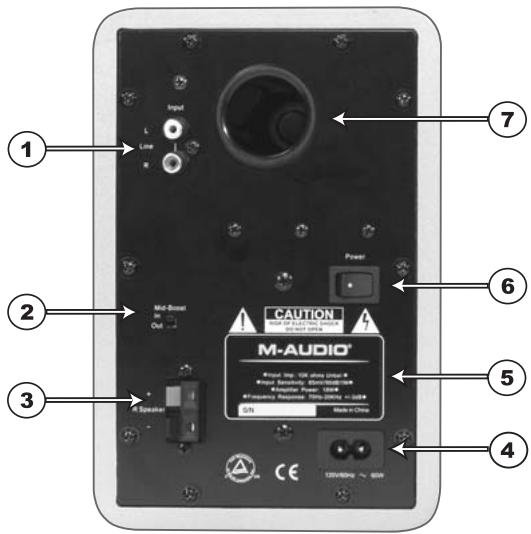

EstaImagen del panel trasero corresponde al monitor izquierdo (activo). El monitor derecho es pasivo y solo dispone de un terminal de monitor que se conecta al terminal correspondiente del monitor izquierdo.

1. Entradas de linea RCA (L y R): Estos conectores aceptan conectores de entrada RCA estándar conseedal de entrada no balanceada. El cable de audio minijack 1/8" a RCA incluido permite conectar los StudioPro 4 conotiros equipos dotados de connectores minijack 1/8", como una computadoras portáiles o reproductores MP3.
   Hay dos entradas de linea RCA:
   L - Entrada del canal izquierdo (conector blanco)
   R - Entrada del canal derecho (conector rojo).
2. Control Mid-Boost: Este conmutador tiene dos posiciones 'In' y 'Out'. En la posicion 'Out' se produce una curva de respuesta en Frequencia plana y en la posicion 'In' se potecional los medios.
3. Salidas de monitor: El terminal de resorte de salute del monitor permite conectar el monitor izquierdo con el derecho como mediate el cable de conexión suministrado.
4. Toma de alimentación:Esta toma admite un cable de alimentación bipolar, a工程技术 del el StudioPro 4 reciben la alimentación necesaria.
5. Etiqueta identificativa:Esta etiqueta contiene informacion acerca del modelo y el numero de series.
6. Interruption de alimentacion: Encendido / apagado de los monitores. La posicion "encendido" aparece SIGNALada con un punto blanco.
7. Salida de subfrequencies: Su misión consiste en reproducir Frequencias extremadamente bajas, del order de 70 Hz e inferiores.

Instalación

Por favor, antes de instalar los StudioPro y con el fin de Obtener el máximo rendimiento de susutureos monitores,lea atentamente lassiguerentes instrucciones.

Precauciones

Manipulación de los monitores: No sujeete los monitores por los conos (woofers or tweeters) ya que ellos podra dañarlos y repercutir negativamente en su calidad de sonido. Los StudioPro está apretados bajo del embalaje. Retirelos de la caja con precaución. Con el fin de evaporar posibles daños, sujeete los monitores por los lados al sacarlos de la caja (no los tome por el panel frontal y trasero) y evite tocar los conos, inclujo afterwards de haber desembalado los monitores.

Conexiones: Conecte las entradas RCA de sus monitores a las calidas de audio de su computadora o consola de juegos. Utilice unicolemente cables de buena calidad. Asegúrese de que los StudioPro 4 está apagados antes de realizar las conexiones.

Si necesita conectar los StudioPro 4 a un dispositivo dotado de connectores jack 1/4" , como la MobilePre USB de M-Audio, adoquiera un cable adaptor compuesto por un conductor 1/4" en un extremo y un connector RCA en el除外.

Alimentación: Los monitos StudioPro incluyen su propio sistemas de amplificación y, por consiguiente, necesitan recibir alimentación electrica a工程技术 del cable de alimentación CA suministrado. Anteles conectar los monitos a la red electrónica, asegúrese de que el interruptor de alimentación de los StudioPro 4 está en positions 'Off'.

iATENCION! - El uso de una tensión Incorrecta podra provocar situaciones peligrosas y/o daños en los componentes de los monitores que no está cubiertos por la garantía.

Conexión de los monitores

Utilice el cable de connexion suministrado para conectar los monitores izquierdo y derechozo usingo sus respectivos terminales de resorte.

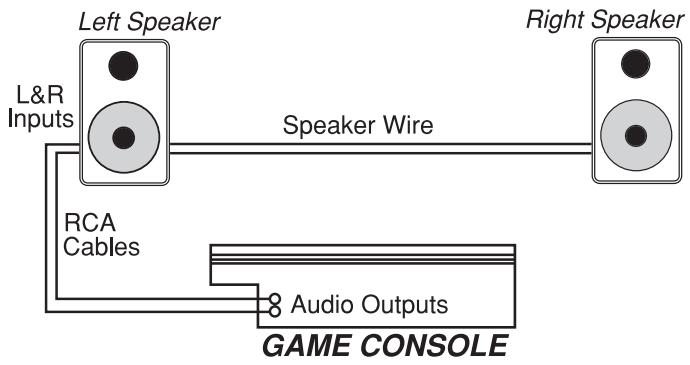

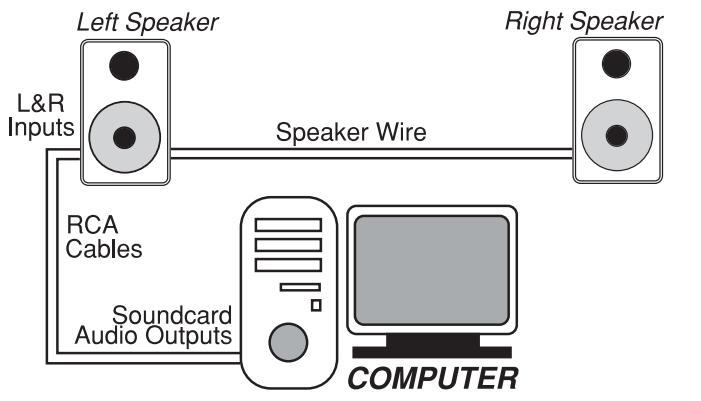

Conexión con lassonianas de audio de la computadora o consola de juegos

Antes de conectar los StudioPro 4, asegürese de que tanto los dispositivos de calidad como el sistemas StudioPro 4 está apagados.

Conecte la entrada RCA a la salute de la tarjeta de sonido de su computadora o de su consola de juegos.

Ajuste del conmutador Mid-Boost

Este comutador de dos posiciones selecciona el mode de enfatizacion de Frequencias medias. En posicion Out, los monitores producen una respuesta plana en frequencies medias, adeuada en conditiones de monitorizacion y eschua normales. En posicion In', la imagen sonora se desplaza hacia la posicion de eschua del oyente.

Colocacion de los StudioPro 4

La buena colocacion de los monitores es un factor fundamental en la obtencion de un sonido fiable y precise. Para Obtener la maxima calidad de sonido con los StudioPro 4 es imprescindible instalarlos en un entorno de esucha idoneo y colocarlos adecadamente. Para una ubicacion correcta de los StudioPro 4 observe lo siguientes.

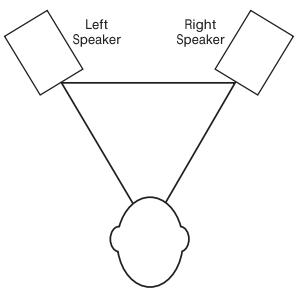

1. Los dos monitores y el oyente deben formar un triángulo equilatoro. Observe el.),
   siguierte diagrama.

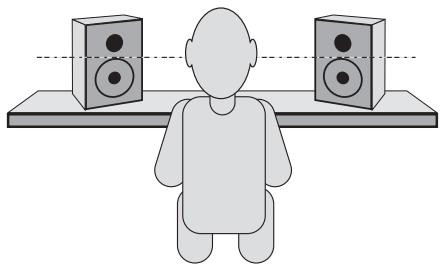

1. Coloque los monitores deforma que, en conditiones de esucha normales, la parte superior de los woofers se incluye al mesmo;nvel que sus oidos.Observe elsiguente diagrama.

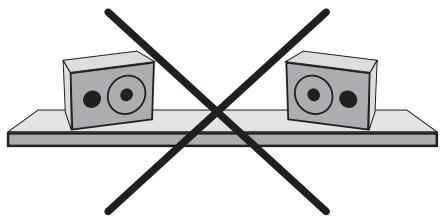

1. Disponga los monitores izquierdo y derechos verticalmente, con el woofer en la parte inferior. No es aconsejable colocar los monitores en sentido horizontal.

Nota: Evite la presencia de objetivos que PODan obstaculizar la circulacion de aire delante de los StudioPro 4 o alrededor de los mismos. Evite asimismo la presencia de materiales reflejantes como cristales, espacios o superficies metálicas en el entorno de esucha. MANTENGÀ DICHOS MATERIALS ALEJADOS DE LA TRAYECTORIA DEL SONIDO DE LOS StudioPro 4.

Asistencia的技术y datos decontacto

Si necesita más información, pángase en contacto con el Servicio de asistencia技术水平 de M-Audio (telefon, fax o e-mail.) Si眼看 hacernosURTAR sus preguntas, comentarlos o sugerencias acerca de este o cualquier(other producto de M-Audio, por favor no dude en ponserse en contacto con nosotros:

M-AUDIO U.S.

5795 Martin Road, Irwinddale, CA 91706-6211, U.S.A.

Sales Information:

626-633-9050

Condiciones de la garantía

Condiciones de la garantía

M-Audio garantiza este producto contra defectos de materiales y mano de obra, en conditiones de uso normales y siempre que su propietario sea el comprador original y haya registrar el producto. Consulte www.m-audio.com/warrantypara más informacion acerca de las conditiones y limitaciones especialicas aplicables a su producto.

Registrar de la garantía

Gracias por registrar su nuevo producto de M-Audio. Registrandose disfurará inmediamente de la cobertura de garantía yshipsará a M-Audio a desarrollo y fabricar productos de la maxima calidad posible. Registre su producto en linea en www.m-audio.com/register para recibiractualizacionesde producto Gratis y participar en el sorteo de equipos M-Audio.

Apéndice A - Característicats YTecnicas

Tip: Monitores de referencia de dos vias

Woofer: Cono de polipropileno de 4" protegado magnéticamente, con bobina móvil de alta temperatura y amortiguaación de espuma de celda cerrada

Tweeter: 1", protegidomagnéticamente, con cono de mylar especialmente diseñado

Respuesta en fecuencia: 70Hz - 20kHz

Frecuencias de crossover: 2,6 kHz

RMS SPL @ 1 metro: 101,5 dB

Rango dinámico: >95dB

Relación postal/ruido: >90 dB (fípico, ponderado A)

Conectores de entrada: Entradas de linea izquierda/derecha (RCA)

Polaridad: La seals positiva conectada a la entrada positiva produce el desplazimiento hacía afuera del cono de graves

Potencia dinámerica: 18 W / 4 ohmios con 2 canales connectados

Impedancia de entrada: 10 kOhmios微量元素

Sensibilidad de entrada: una entrada de ruido rosa de 100mV produce un valor de SPL de 90dBA a una distancia de 1 metro, con el control de volumen al máximo

Protección: interferencias RF, limitación de corriente de salute, sobrecalentimiento, transitorios de encendido/apagado, filtro subsónico

Indicator: LED de encendido/apagado azul en el panel frontal

Requisitos de alimentacion: 120V/~60Hz o 230V/~50Hz; recibe alimentacion a trovés de un cable de dos conductores extraible

Gabinete: laminado de vinilo MDF

Dimensiones: 21,6 cm (alto) × 14,6 cm (ancho) × 15,9 cm (prof.)

Peso: aprox. 5,5 kg (pareja, embalaje no incluido)

• Las specifications mentionadas están susjetas a modificación sin previo aviso

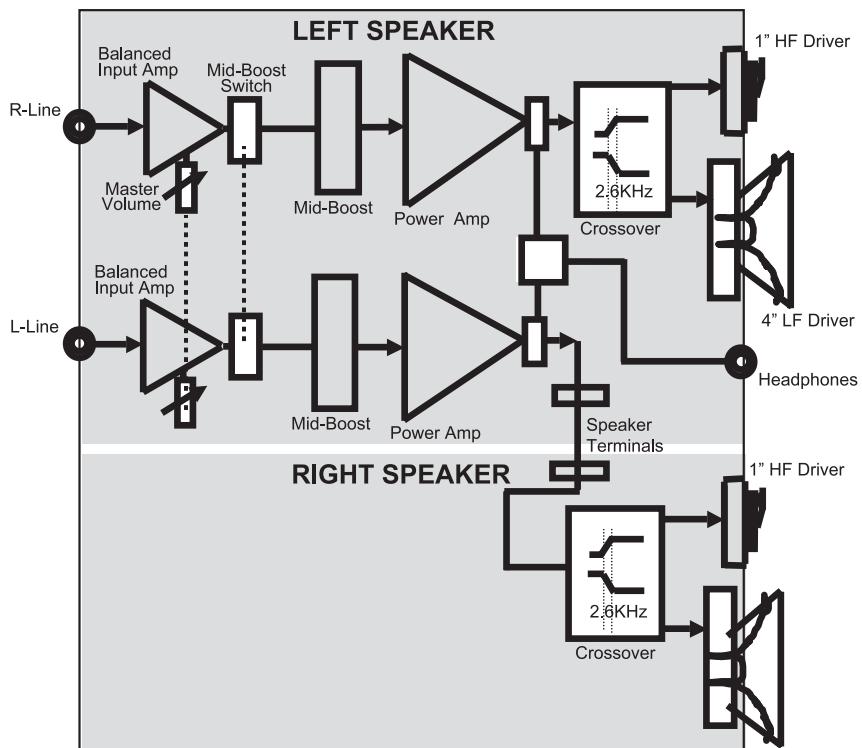

Apéndice B - Diagrama de bloques
