RX-D201S - Récepteur audio-vidéo JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo (A/V)
Marque	JVC
Modèle	RX-D201S
Dimensions (L × H × P)	435 mm × 91,5 mm × 360 mm
Poids	6,7 kg
Alimentation	230 V ~ 50 Hz
Consommation électrique (marche)	180 W
Consommation électrique (veille)	0,9 W
Puissance de sortie (stéréo)	100 W par canal (6 Ω, 1 kHz, 0,8 % DHT)
Puissance de sortie (surround)	Avant, central, surround, surround arrière : 100 W par canal (6 Ω, 1 kHz, 0,8 % DHT)
Impédance des enceintes	6 Ω – 16 Ω
Entrées audio numériques	1 coaxiale (DVR/DVD), 1 optique (VIDEO)
Entrée USB	Oui (avant, pour PC)
Connectivité vidéo	Péritel (SCART), composite, S-vidéo, composante (Y/PB/PR)
Formats audio pris en charge	Dolby Digital, DTS, Dolby Pro Logic II/IIx, Neo:6, PCM linéaire
Modes Surround/DSP	AUTO SURROUND, Hall, Live Club, Dance Club, Théâtre, etc.
Tuner radio	FM (87,5 – 108 MHz) et AM (522 – 1629 kHz) avec RDS
Présélections radio	30 FM + 15 AM
Fonctions supplémentaires	Minuterie de sommeil, gradation de l'affichage, atténuateur d'entrée, mode nuit
Télécommande	Oui (avec piles fournies, programmable pour autres marques)
Accessoires fournis	Télécommande, piles (×2), antenne cadre AM, antenne FM
Entretien et nettoyage	Débranchez l'appareil avant nettoyage ; utilisez un chiffon doux et sec.
Consignes de sécurité	Ne pas exposer à la pluie ni à l'humidité ; ne pas obstruer les ventilations ; déconnecter en cas d'orage.
Réparabilité et pièces détachées	Pour toute réparation, contactez un centre agréé JVC. Aucune pièce détachée spécifique listée.

FOIRE AUX QUESTIONS - RX-D201S JVC

Comment connecter les enceintes au JVC RX-D201S ?

Dénudez les extrémités des câbles d'enceinte (environ 1 cm). Ouvrez les bornes à levier, insérez le fil (repérez la polarité : + à +, - à -), puis refermez. Respectez l'impédance indiquée (6 Ω – 16 Ω). Pour le caisson de graves, utilisez la sortie SUBWOOFER OUT avec un câble RCA.

Comment utiliser l'entrée USB pour lire de la musique depuis un PC ?

Connectez votre PC au port USB avant à l'aide d'un câble USB A-B (version 1.1 ou supérieure). Sélectionnez la source 'USB DIGITAL' sur le récepteur. Votre PC doit reconnaître le périphérique ; si ce n'est pas le cas, installez les pilotes USB depuis le CD-ROM fourni ou suivez les instructions. Réglez le volume au minimum avant la connexion.

Comment configurer le mode Surround automatique (AUTO SURROUND) ?

Appuyez plusieurs fois sur la touche SURROUND de la télécommande jusqu'à ce que 'AUTO SURROUND' s'affiche. Le récepteur sélectionne automatiquement le meilleur mode Surround en fonction du signal d'entrée (Dolby Digital, DTS, stéréo, etc.). Le témoin AUTO SURR s'allume alors.

Que faire si le son est déformé ou saturé ?

Réduisez le volume. Vérifiez que l'atténuateur d'entrée n'est pas activé (INPUT ATT). Si la distorsion persiste en lecture numérique, essayez de sélectionner manuellement 'DOLBY DIGITAL' ou 'DTS' au lieu de 'DGTL AUTO'. Pour les sources analogiques, activez l'atténuateur d'entrée (INPUT ATT) via le menu ADJUST.

Comment régler les niveaux des enceintes individuellement ?

Sur la télécommande, appuyez sur SOUND puis sur TEST pour émettre un son test. Utilisez les touches FRONT L, FRONT R, CENTER, etc. pour sélectionner l'enceinte, puis LEVEL+ ou LEVEL- pour ajuster le niveau (de -10 dB à +10 dB). Appuyez à nouveau sur TEST pour arrêter.

Comment mémoriser les stations de radio FM/AM ?

Syntonisez la station souhaitée (boutons TUNING ou sélection numérique). Appuyez sur MEMORY (la position de canal clignote). Entrez un numéro de préréglage (1-30 pour FM, 1-15 pour AM) avec les touches numériques, puis appuyez à nouveau sur MEMORY pour valider.

Le récepteur ne s'allume pas ou s'éteint tout seul, que faire ?

Vérifiez que le cordon d'alimentation est bien branché. Si 'OVER HEAT' s'affiche, l'appareil a surchauffé : laissez-le refroidir puis réduisez le volume. Vérifiez aussi qu'il n'y a pas de court-circuit aux bornes d'enceintes. En cas de problème persistant, débranchez et contactez un service agréé.

Puis-je utiliser la télécommande pour contrôler d'autres appareils (TV, VCR) ?

Oui, la télécommande est programmable. Pour la TV, maintenez STANDBY/ON TV/STB enfoncé, appuyez sur TV, puis entrez le code fabricant (ex. JVC : 01). Pour le magnétoscope, procédez de même avec la touche VCR. Les codes sont listés dans la notice.

Comment connecter une source vidéo en composante (Y/PB/PR) ?

Raccordez les sorties vidéo composante de votre source (ex. lecteur DVD) aux entrées COMPONENT VIDEO IN (Y, PB, PR). Ensuite, dans le menu SETTING, réglez 'DVD VIDEO IN' sur '' pour un lecteur DVD, ou 'VIDEO Videoin' sur '' pour une autre source. Sinon, l'image n'apparaîtra pas.

Comment réinitialiser le récepteur aux réglages d'usine ?

Débranchez le cordon d'alimentation de la prise secteur. Attendez quelques secondes, puis rebranchez. Les réglages mémorisés (présélections radio, niveaux, etc.) seront effacés et l'appareil reviendra aux valeurs par défaut. Notez que cette action efface aussi les paramètres personnalisés.

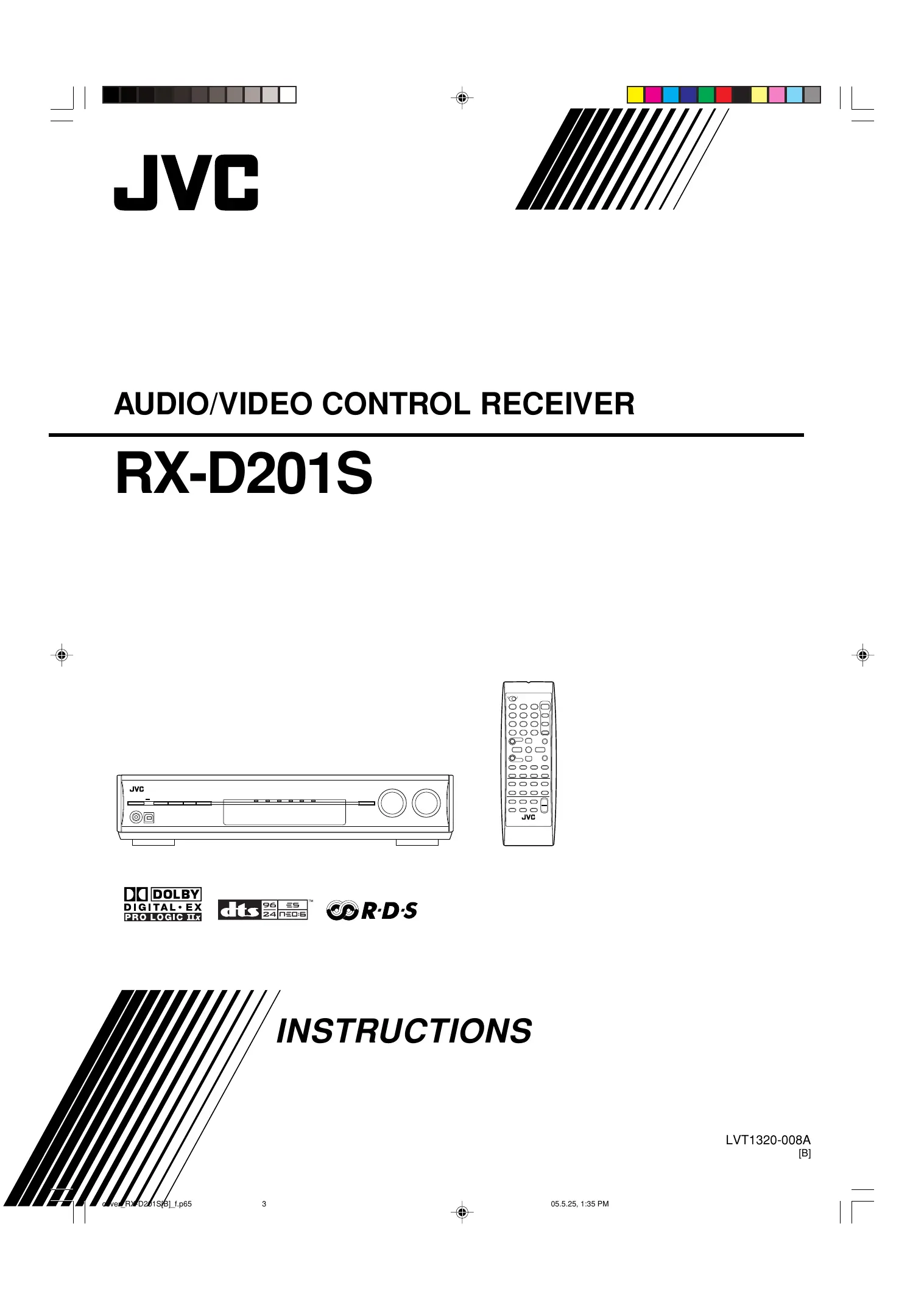

MODE D'EMPLOI RX-D201S JVC

RÉCEPTEUR AUDIO/VIDÉO

RX-D201S

INSTRUCTIONS

IMPORTANT pour le Royaume-Uni

NE COUPEZ PAS la fiche d'alimentation de cet appareil. Si la fiche fournie n'est pas adaptée aux prises de courant de votre domicile ou si le câble est trop court pour atteindre une prise, procurez-vous une rallonge appropriée approuvée par les normes de sécurité ou consultez votre revendeur.

VEILLEZ à ne remplacer le fusible que par un fusible identique du même type approuvé, comme celui d'origine.

Si, malgré tout, la fiche d'alimentation est coupée, assurez-vous de retirer le fusible et de jeter immédiatement la fiche, afin d'éviter tout risque de choc électrique dû à une connexion accidentelle au secteur.

Si ce produit n'est pas fourni avec une fiche d'alimentation, suivez les instructions ci-dessous :

IMPORTANT :

NE faites AUCUNE connexion à la borne marquée de la lettre E ou du symbole de mise à la terre de sécurité, ou de couleur verte ou verte et jaune.

Les fils du câble d'alimentation de ce produit sont colorés conformément au code suivant :

Bleu : Neutre

Marron : Phase

Comme ces couleurs peuvent ne pas correspondre aux marques de couleur identifiant les bornes de votre fiche, procédez comme suit :

Le fil de couleur bleue doit être connecté à la borne marquée de la lettre N ou de couleur noire.

Le fil de couleur marron doit être connecté à la borne marquée de la lettre L ou de couleur rouge.

EN CAS DE DOUTE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ.

Attention—bouton /I STANDBY/ON !

Débranchez la fiche secteur pour couper complètement l'alimentation. Le bouton 0/1 STANDBY/ON, quelle que soit sa position, ne déconnecte pas le secteur. L'alimentation peut être commandée à distance.

ATTENTION

Pour réduire le risque de choc électrique, d'incendie, etc. :

1. Ne retirez pas les vis, les capots ou le boîtier.
2. N'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

• Ne bloquez pas les ouvertures ou les trous de ventilation. (Si les ouvertures ou les trous de ventilation sont bloqués par un journal ou un tissu, etc., la chaleur peut ne pas pouvoir s'échapper.)
• Ne placez aucune source de flamme nue, telle qu'une bougie allumée, sur l'appareil.
• Lors de la mise au rebut des piles, les problèmes environnementaux doivent être pris en compte et les règles ou lois locales régissant l'élimination de ces piles doivent être strictement respectées.
• N'exposez pas cet appareil à la pluie, à l'humidité, aux égouttements ou aux éclaboussures et ne placez aucun objet rempli de liquide, tel qu'un vase, sur l'appareil.

Attention : ventilation adéquate

Pour éviter tout risque de choc électrique et d'incendie et pour protéger contre les dommages.

Placez l'appareil comme suit :

Avant : aucun obstacle, espace ouvert.

Côtés : aucun obstacle à moins de 10 cm des côtés.

Dessus : aucun obstacle à moins de 10 cm du dessus.

Arrière : aucun obstacle à moins de 15 cm de l'arrière.

Dessous : aucun obstacle, placez l'appareil sur une surface plane.

De plus, maintenez la meilleure circulation d'air possible comme illustré.

CONSIGNES DE SÉCURITÉ "QUELQUES CONSEILS ET INTERDICTIONS POUR UNE UTILISATION SÛRE DE L'ÉQUIPEMENT"

Cet équipement a été conçu et fabriqué pour répondre aux normes de sécurité internationales, mais comme tout équipement électrique, des précautions doivent être prises pour obtenir les meilleurs résultats et assurer la sécurité.

Lisez les instructions d'utilisation avant d'utiliser l'équipement.

Assurez-vous que toutes les connexions électriques (y compris la prise secteur, les rallonges et les interconnexions entre les appareils) sont correctement effectuées et conformes aux instructions du fabricant. Coupez l'alimentation et retirez la prise secteur lors de l'établissement ou de la modification des connexions.

Consultez votre revendeur en cas de doute sur l'installation, le fonctionnement ou la sécurité de votre équipement.

Faites attention aux panneaux ou portes en verre de l'équipement.

NE CONTINUEZ PAS à utiliser l'équipement si vous avez un doute sur son fonctionnement normal, ou s'il est endommagé de quelque manière que ce soit—coupez l'alimentation, retirez la prise secteur et consultez votre revendeur.

NE RETIREZ PAS les capots fixes, car cela pourrait exposer à des tensions dangereuses.

Ne laissez pas l'équipement allumé lorsqu'il est sans surveillance, sauf s'il est spécifiquement indiqué qu'il est conçu pour un fonctionnement sans surveillance ou qu'il dispose d'un mode veille.

Éteignez l'équipement à l'aide de l'interrupteur et assurez-vous que votre famille sait comment faire.

Des dispositions spéciales peuvent être nécessaires pour les personnes infirmes ou handicapées.

N'utilisez pas d'équipement tel que des baladeurs ou des radios qui vous distraient des exigences de la sécurité routière. Il est illégal de regarder la télévision en conduisant.

N'écoutez pas le casque à volume élevé, car une telle utilisation peut endommager définitivement votre audition.

N'obstruez pas la ventilation de l'équipement, par exemple avec des rideaux ou des meubles rembourrés.

La surchauffe endommagera et réduira la durée de vie de l'équipement.

N'utilisez pas de supports de fortune et ne fixez JAMAIS les pieds avec des vis à bois—pour garantir une sécurité totale, installez toujours le support ou les pieds approuvés par le fabricant avec les fixations fournies, conformément aux instructions.

N'exposez pas l'équipement électrique à la pluie ou à l'humidité.

PAR-DESSUS TOUT

NE laissez JAMAIS personne, en particulier les enfants, insérer quoi que ce soit dans les trous, fentes ou toute autre ouverture du boîtier—cela pourrait entraîner un choc électrique mortel. Ne devinez JAMAIS et ne prenez pas de risques avec un équipement électrique de quelque nature que ce soit—il vaut mieux être prudent que désolé !

Identification des pièces 2

Pour commencer 4

Avant l'installation 4 Vérification des accessoires fournis 4 Mise en place des piles dans la télécommande 4 Connexion des antennes FM et AM (PO) 5 Connexion des enceintes 6 Connexion des composants vidéo 7 Connexion USB 10 Connexion du cordon d'alimentation 11

Opérations de base 12

1 Mise sous tension 12 2 Sélection de la source à lire 12 3 Réglage du volume 13 Coupure temporaire du son 14 Modification de la luminosité de l'affichage 14 Mise hors tension avec la minuterie de mise en veille 14

Réglages de base 15

Réglage facile des informations sur les enceintes — Configuration rapide des enceintes 15 Éléments de réglage de base 16 Procédure de fonctionnement 17 Réglage des enceintes 17 Activation du réglage EX/ES/PLIIx — EX/ES/PLIIx 18 Sélection du canal principal ou secondaire — DUAL MONO 19 Réglage du son grave 19 Utilisation du mode Midnight — MODE MIDNIGHT 19 Réglage des bornes d'entrée numérique (DIGITAL IN) — DIGITAL IN 1/2 20 Réglage du mode Auto Function — MODE AUTO 20 Sélection du mode d'entrée vidéo composante — DVDVIDEOIN/VIDEOVIDEOOIN 20

Réglages du son 21

Éléments de réglage de base 21 Procédure de fonctionnement 21 Réglage des niveaux de sortie des enceintes 22 Réglage des courbes d'égalisation — D EQ 63Hz/250Hz/1kHz/4kHz/16kHz 22 Réglage des sons graves 23 Réglage des paramètres sonores pour les modes Surround/DSP 23

Opérations du tuner 25

Accord manuel des stations 25 Utilisation de l'accord préréglé 25 Sélection du mode de réception FM 26 Utilisation du système de données radio (RDS) pour recevoir les stations FM 27 Recherche d'un programme par codes PTY 28 Basculement temporaire vers le programme de votre choix 30

Création de champs sonores réalistes 31

Reproduction de l'ambiance d'un théâtre 31 Présentation des modes Surround 31 Présentation des modes DSP 33 Utilisation des modes Surround/DSP 34 Activation des modes Surround/DSP 35

Fonctionnement d'autres produits JVC 36

Fonctionnement de produits d'autres fabricants 38

Dépannage 41

Spécifications 42

Identification des pièces

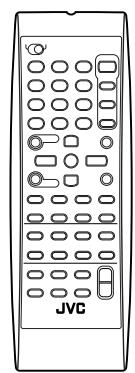

Télécommande

Voir les pages entre parenthèses pour plus de détails.

Sélecteur de mode DVR/DVD (37, 40)

Touches numériques (26, 36 - 40) 1 - 10, 0, +10, 100+

• Touches de réglage du niveau de sortie des enceintes et du caisson de graves et de l'ajustement sonore (22) TEST, FRONT L, FRONT R, EFFECT, CENTER, SUBWFR, C. TONE, SURR L, SURR R, D. EQ FREQ, S BACK L, S BACK R Touche RETURN (36)

Touche SOUND (22-24)

1. Touches de commande pour l'enregistreur DVD ou le lecteur DVD* Touches curseur (haut, bas, gauche, droite), ENTER (37, 40)
2. Touches de réglage du niveau de sortie des enceintes et du caisson de graves et du niveau D. EQ FREQ (22)

Touches LEVEL+ / LEVEL- Touches de commande pour RDS (27, 28, 30) - PTY, PTY +, TA/NEWS/INFO, PTY SEARCH, DISPLAY MODE

Touche MENU pour l'enregistreur DVD ou le lecteur DVD* (37, 40) Touches de commande pour les composants vidéo (36, 37, 39, 40)

Touches A, lecture, pause, arrêt, REW, FF, REC, PAUSE

• Touches de commande pour le tuner (25, 26) TUNING, TUNING +, MEMORY, FM MODE

Touches de sélection de source (12, 25, 36 - 40) DVR/DVD, VCR, VIDEO, TV, USB, FM/AM

Touches CHANNEL + / - (36-40) Touches TV VOLUME + / - (36, 38) Touches STANDBY/ON O/I (12, 36 - 40) AUDIO, DVR/DVD, VCR, TV/STB

11 Bouton SURROUND (35) 12 Bouton EX/ES/PLIIx (18) Bouton DIMMER (14) 14 Bouton SLEEP (14) 15 Bouton STB CONT (40) 16 Bouton ANALOG/DIGITAL (12) 17 Bouton TV/VIDEO (36, 38) Bouton VOLUME + / - (13) 19 Bouton MUTING (14)

• Ces boutons peuvent être utilisés pour faire fonctionner un enregistreur ou un lecteur DVD JVC avec le sélecteur de mode réglé sur "DVR" ou "DVD" (voir page 37).

Si ces boutons ne fonctionnent pas normalement, utilisez la télécommande fournie avec votre enregistreur ou lecteur DVD. Reportez-vous également aux manuels fournis avec l'enregistreur ou le lecteur DVD pour plus de détails.

• Lors de l'utilisation d'un enregistreur DVD (UNIQUEMENT pour les produits JVC), réglez le sélecteur de mode (1) sur "DVR".
• Lors de l'utilisation d'un lecteur DVD, réglez le sélecteur de mode (1) sur "DVD".

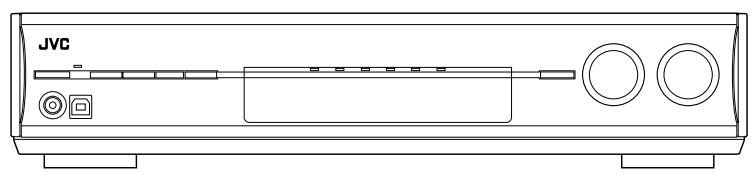

Panneau avant

1 Bouton STANDBY/ON et voyant de veille (12) Bouton DIMMER (14) 3 Bouton SETTING (15, 17) 4 Bouton ADJUST (21) 5 Bouton SURROUND (35) 6 Voyants de source

D, VCR, VIDEO, TV, USB, FM/AM

7 Bouton SET (15, 17, 21)

Bouton TUNER PRESET (26)

8 • SÉLECTEUR DE SOURCE (12, 26) - MULTI JOG (15, 17, 21, 26, 35) 9 Commande MASTER VOLUME (13) 10 Prise PHONES (13) 11 Terminal USB (10) Fenêtre d'affichage (voir ci-dessous) Capteur de télécommande (4)

Fenêtre d'affichage

① Voyant ANALOG (13) ② Voyant DUAL MONO (13) ③ Voyant AUTO SURR (surround) (35) ④ Voyant HEADPHONE (13, 32) ⑤ Voyants d'opérations RDS (27, 30) RDS, TA, NEWS, INFO ⁶ Voyants d'opérations tuner (25) TUNED, STEREO ⑦ Voyant DIGITAL EQ (22) ⑧ Voyant AUTO MUTING (26) Voyant C.TONE (24) 10 Voyant B. BOOST ⑪ Voyant MIDNIGHT (19) 12 Voyant INPUT ATT (atténuation) (23)

⑬ Voyant SLEEP (14) Voyants de format de signal numérique (13, 31, 32)

DIGITAL AUTO, LINEAR PCM, DIGITAL, dts, 96/24

15 Signal and speaker indicators (14) NEO:6 indicator (32) VIRTUAL SB indicator (34) 18 3D-PHONIC indicator (32, 33) DSP indicator (33, 34) 20 DPLII and DPLIIx indicator (31-33) 21 AUTO MODE indicators (20) 22 Main display 23 Frequency unit indicators MHz (for FM stations), kHz (for AM (MW) stations)

Panneau arrière

Cordon d'alimentation (11) 2 Prises COMPONENT VIDEO (Y,P_B,P_R) 8,9 VIDEO IN, DVR/DVD IN, MONITOR OUT 3 Bornes AV IN/OUT (7) TV, VCR, DVR/DVD 4 Bornes DIGITAL IN (10)

Coaxial : 1 (DVR/DVD) Optique : 2 (VIDEO)

5 Bornes ANTENNA (5) 6 Prise SUBWOOFER OUT (6)

Prises VIDEO (9)

VIDEO (vidéo composite), S-VIDEO

Prises AUDIO (8, 9)

VIDEO IN, DVR/DVD IN

9 Bornes d'enceintes (6)

SURROUND BACK SPEAKERS, SURROUND SPEAKERS, CENTER SPEAKER, FRONT SPEAKERS

Pour commencer

Avant l'installation

Précautions générales

• Assurez-vous que vos mains sont sèches.
• Coupez l'alimentation de tous les composants.
• Lisez les manuels fournis avec les composants que vous allez connecter.

Emplacements

• Installez le récepteur dans un endroit de niveau et protégé de l'humidité et de la poussière.
• La température autour du récepteur doit être comprise entre -5 °C et 35 °C.
• Assurez-vous qu'il y a une bonne ventilation autour du récepteur. Une mauvaise ventilation pourrait provoquer une surchauffe et endommager le récepteur.
• Laissez une distance suffisante entre le récepteur et le téléviseur.

Manipulation du récepteur

• N'insérez aucun objet métallique dans le récepteur.
• Ne démontez pas le récepteur et ne retirez pas les vis, les capots ou le boîtier.
• N'exposez pas le récepteur à la pluie ou à l'humidité.
• Ne tirez pas sur le cordon d'alimentation pour le débrancher. Lors du débranchement, saisissez toujours la fiche afin de ne pas endommager le cordon.
• Lorsque vous partez en voyage ou que vous êtes absent pendant une période prolongée, retirez la fiche de la prise murale. Une petite quantité d'énergie est toujours consommée lorsque le cordon d'alimentation est connecté à la prise murale.

Le récepteur est équipé d'un ventilateur de refroidissement intégré qui fonctionne lorsque le récepteur est allumé. Assurez-vous de laisser suffisamment de ventilation pour obtenir un refroidissement efficace.

ATTENTION :

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Vérification des accessoires fournis

Vérifiez que vous disposez bien de tous les accessoires fournis suivants. Si quelque chose manque, contactez immédiatement votre revendeur.

• Télécommande (×1)
• Piles (×2)
• Antenne cadre AM (MW) (×1) Antenne FM (×1)

Mise en place des piles dans la télécommande

Avant d'utiliser la télécommande, insérez d'abord les deux piles fournies.

1 Appuyez et faites glisser le couvercle du compartiment à piles à l'arrière de la télécommande. 2 Insérez les piles.

Veillez à respecter la polarité : (+) avec (+) et (-) avec (-).

3 Remettez le couvercle en place.

Si la portée ou l'efficacité de la télécommande diminue, remplacez les piles. Utilisez deux piles sèches de type R6 (SUM-3)/AA (15F).

• Les piles fournies servent à la configuration initiale. Remplacez-les pour une utilisation continue.

ATTENTION :

Suivez ces précautions pour éviter toute fuite ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité : (+) avec (+) et (-) avec (-).
• Utilisez le type de piles approprié. Des piles d'apparence similaire peuvent avoir des tensions différentes. Remplacez toujours les deux piles en même temps.
• N'exposez pas les piles à la chaleur ou aux flammes.

Lors de l'utilisation de la télécommande, dirigez-la directement vers le capteur de télécommande situé sur le panneau avant.

Connexion des antennes FM et AM (PO)

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Connexion de l'antenne AM (PO)

Connectez l'antenne cadre AM (PO) fournie aux bornes AM LOOP.

Connectez le cordon blanc à la borne AM EXT et le cordon noir à la borne.

Tournez le cadre jusqu'à obtenir la meilleure réception.

• Si la réception est mauvaise, connectez une antenne extérieure à fil unique gainé de vinyle (non fournie) à la borne AM EXT. Gardez l'antenne cadre AM (PO) connectée.

Connexion de l'antenne FM

Connectez l'antenne FM fournie à la borne FM 75 Ω COAXIAL à titre temporaire.

Déployez l'antenne FM fournie horizontalement.

• Si la réception est mauvaise, connectez une antenne FM extérieure (non fournie). Avant de fixer un câble coaxial de 75 Ω avec un connecteur (IEC ou DIN 45325), déconnectez l'antenne FM fournie.

NOTES

• Si le fil de l'antenne cadre AM (MW) est recouvert de vinyle, retirez le vinyle en le torsadant comme indiqué à droite.
• Assurez-vous que les conducteurs de l'antenne ne touchent pas les autres bornes, les cordons de connexion et le cordon d'alimentation. Cela pourrait provoquer une mauvaise réception.

Connexion des enceintes

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Schéma de disposition des enceintes

PRÉCAUTIONS :

• Utilisez des enceintes avec l'IMPÉDANCE indiquée sur les bornes d'enceinte (6 Ω - 16 Ω).
• NE connectez PAS plus d'une enceinte à une borne d'enceinte.

Connexion des enceintes

Éteignez tous les appareils avant d'effectuer les connexions.

1 Torsadez et retirez l'isolant à l'extrémité de chaque cordon d'enceinte. 2 Ouvrez la borne (①), puis insérez le cordon d'enceinte (②).

• Pour chaque enceinte, connectez les bornes (+) et (-) du panneau arrière aux bornes (+) et (-) marquées sur les enceintes.

3 Fermez la borne.

*Lors de l'utilisation d'une seule enceinte pour l'enceinte surround arrière

Vous pouvez profiter du son surround avec un seul enceinte surround arrière. Lorsque vous utilisez une seule enceinte surround arrière, - réglez "SB OUT" sur "<1SPK>" (voir page 17) et - connectez l'enceinte surround arrière à la borne de l'enceinte surround arrière gauche. (Aucun son ne sort de l'enceinte si vous la connectez à la borne de l'enceinte surround arrière droite.)

Connexion du caisson de basses amplifié

En connectant un caisson de basses, vous pouvez améliorer les basses ou reproduire les signaux LFE originaux enregistrés dans les logiciels numériques.

Connectez la prise d'entrée d'un caisson de basses amplifié à la prise SUBWOOFER OUT du panneau arrière, à l'aide d'un cordon avec des fiches RCA (non fourni).

Reportez-vous également au manuel fourni avec votre caisson de basses.

Après avoir connecté toutes les enceintes et/ou un caisson de basses, réglez correctement les informations de configuration des enceintes pour obtenir le meilleur effet surround possible. Pour plus de détails, voir pages 15 à 19.

REMARQUE

Vous pouvez placer un caisson de basses où vous voulez car le son des basses est non directionnel. Normalement, placez-le devant vous.

Connexion des composants vidéo

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Connexion SCART

Vous pouvez profiter des images et des sons des composants de lecture simplement en connectant avec le câble SCART.

• Si vos composants vidéo ont une sortie numérique, connectez-les également en utilisant les bornes numériques expliquées dans "Connexion numérique" (voir page 10).

ATTENTION :

Si vous connectez un appareil d'amélioration du son tel qu'un égaliseur graphique entre les composants source et ce récepteur, le son émis par ce récepteur peut être déformé.

N'utilisez pas un téléviseur via un magnétoscope ou un téléviseur avec magnétoscope intégré ; sinon, l'image peut être déformée.

Éteignez tous les appareils avant de faire les connexions.

• Les illustrations des bornes d'entrée/sortie sont des exemples typiques. Lorsque vous connectez d'autres appareils, référez-vous également à leurs manuels car les noms des bornes réellement imprimés à l'arrière varient selon les appareils.

REMARQUES

• Sélectionnez le mode d'entrée analogique. Voir « Sélection du mode d'entrée analogique ou numérique » à la page 12.
• Lorsque le téléviseur est équipé de plusieurs bornes SCART, consultez le manuel du téléviseur pour vérifier les signaux vidéo disponibles pour chaque borne, puis connectez correctement le câble SCART.

Magnétoscope

Spécifications des bornes SCART

			Terminal name
			TV	VCR	DVR/DVD
Input	Audio	L/R	○	○	○
	Video	Composite	○	○	○
		S-video (Y/C)	-	○	○
		RGB	-	○	○
Output	Audio	L/R	-	○	○
	Video	Composite	○*1*2	○*1*2	○*1*2
		S-video (Y/C)	○*2	-	-
		RGB	○*2	-	-
T-V LINK			○*3	○*3	○*3

Disponible, - : Non disponible

1 Les signaux entrés par une borne SCART ne peuvent pas être sortis par la même borne SCART. 2 Le format vidéo des signaux vidéo de sortie est cohérent avec celui des signaux vidéo d'entrée. Par exemple, si des signaux S-vidéo sont entrés dans ce récepteur, aucun signal autre que S-vidéo ne peut être sorti de ce récepteur. Reportez-vous aux manuels fournis avec les appareils vidéo pour vérifier le réglage des signaux vidéo d'entrée/sortie. *3 Les signaux pour la fonction T-V LINK passent toujours par le récepteur.

Pour le téléviseur et le format vidéo

Ce récepteur ne peut pas convertir les signaux vidéo. Lorsque le signal vidéo d'un appareil vidéo est différent de celui d'un autre (par exemple, l'un est S-vidéo, l'autre Composite), vous pouvez ne pas voir les images correctement. Dans ce cas, unifiez les signaux vidéo de tous les appareils vidéo, ou vous devez commuter le signal vidéo du téléviseur à chaque changement de source.

Pour un décodeur analogique

Pour regarder ou enregistrer un programme brouillé sur votre magnétoscope, connectez le décodeur analogique à votre magnétoscope et sélectionnez la chaîne brouillée sur votre magnétoscope. S'il n'y a pas de borne appropriée pour la connexion du décodeur sur votre magnétoscope, connectez le décodeur à votre téléviseur. Reportez-vous également aux manuels fournis avec ces appareils.

Pour T-V LINK

• Vous pouvez utiliser la fonction T-V LINK si vous connectez un téléviseur et un magnétoscope compatibles T-V LINK à ce récepteur à l'aide de câbles SCART entièrement câblés. Pour plus de détails sur T-V LINK, reportez-vous également aux manuels fournis avec le téléviseur et le magnétoscope.
• Connectez un câble SCART à la borne EXT-2 du téléviseur compatible T-V LINK de JVC pour la fonction T-V LINK.
• Certains composants vidéo prennent en charge la communication de données comme T-V LINK. Pour plus de détails, reportez-vous également aux manuels fournis avec ces composants.

Connexion audio/vidéo

En plus des bornes SCART, ce récepteur est équipé des bornes vidéo suivantes :

• Entrée/sortie vidéo composante : VIDEO IN, DVR/DVD IN, MONITOR OUT
• Entrée composite et S-vidéo : VIDEO IN

IMPORTANT

Les signaux vidéo composante provenant des prises COMPONENT VIDEO ne sont transmis que par les prises MONITOR OUT. Par conséquent, si le téléviseur est connecté au récepteur via la borne SCART (TV) et qu'un composant vidéo en lecture est connecté au récepteur via les prises vidéo composante (VIDEO IN ou DVR/DVD IN), vous ne pouvez pas voir l'image de lecture sur le téléviseur.

- Connexion d'un enregistreur DVD ou d'un lecteur DVD aux prises DVR/DVD IN

Pour profiter pleinement des logiciels multicanal Dolby Digital et DTS (y compris les logiciels Dual Mono), connectez l'enregistreur DVD ou le lecteur DVD via les bornes d'entrée numériques (voir page 10).

Lorsque vous connectez un enregistreur DVD ou un lecteur DVD avec ses prises de sortie stéréo :

REMARQUES

• Ne connectez pas différents composants aux prises AUDIO DVR/DVD IN et à la borne DVR/DVD AV IN/OUT (SCART) (voir page 7) ; sinon, les sons des deux composants sortent des enceintes en même temps.
• Sélectionnez le mode d'entrée analogique. Voir "Sélection du mode d'entrée analogique ou numérique" à la page 12.
• Vous pouvez profiter du son numérique si vous utilisez un câble coaxial numérique ou un câble optique. En usine, le mode d'entrée audio pour un enregistreur DVD et un lecteur DVD est réglé pour utiliser la borne coaxiale numérique (DIGITAL IN 1 (DVR/DVD)). Pour plus de détails sur la connexion numérique, voir page 10.
• Lorsque vous connectez un enregistreur DVD ou un lecteur DVD aux prises d'entrée vidéo composante, sélectionnez correctement le mode d'entrée vidéo composante (DVD VIDEO IN). Sinon, vous ne pourrez pas voir l'image de lecture sur le téléviseur. Voir page 20 pour plus de détails.

A Vers la sortie vidéo composante - Connectez Y, PB et PR correctement. B Vers la sortie des canaux audio gauche/droit

- Connexion d'un autre composant vidéo aux prises VIDEO IN

Si vos composants vidéo ont des bornes S-vidéo (séparation Y/C) et/ou vidéo composante (Y, PB, PR), connectez-les à l'aide d'un câble S-vidéo (non fourni) et/ou d'un câble vidéo composante (non fourni). En utilisant ces prises, vous pouvez obtenir une meilleure qualité d'image dans l'ordre :

Vidéo composante > S-vidéo > Vidéo composite

Pour profiter de la lecture du composant connecté à ces prises, sélectionnez "VIDEO" comme source (voir page 12).

REMARQUES

• Sélectionnez le mode d'entrée analogique. Voir "Sélection du mode d'entrée analogique ou numérique" à la page 12.
• Vous pouvez profiter du son numérique si vous utilisez un câble coaxial numérique ou un câble optique. En usine, le mode d'entrée audio pour un composant vidéo autre qu'un enregistreur DVD et un lecteur DVD est réglé pour utiliser la borne optique numérique (DIGITAL IN 2 (VIDEO)). Pour plus de détails sur la connexion numérique, voir page 10.
• Lorsque vous connectez un composant vidéo autre qu'un enregistreur DVD ou un lecteur DVD aux prises d'entrée vidéo composante, sélectionnez correctement le mode d'entrée vidéo composante (VIDEO VIDEO IN). Sinon, vous ne pourrez pas voir l'image de lecture sur le téléviseur. Voir page 20 pour plus de détails.

A Vers la sortie vidéo composante - Connectez Y, PB et PR correctement. B Vers la sortie des canaux audio gauche/droit Vers la sortie vidéo composite Vers la sortie S-vidéo

- Connexion d'un téléviseur aux prises MONITOR OUT

Éteignez tous les composants avant d'effectuer les connexions.

REMARQUES

• Sélectionnez le mode d'entrée analogique. Voir « Sélection du mode d'entrée analogique ou numérique » à la page 12.
• Vous pouvez profiter d'un son numérique en utilisant un câble coaxial numérique ou un câble optique. Pour plus de détails sur la connexion numérique, voir page 10.

A Vers l'entrée vidéo composante Connectez Y, PB et PR correctement.

Connexion numérique

Ce récepteur est équipé de deux bornes DIGITAL IN : une borne coaxiale numérique et une borne optique numérique.

Pour reproduire le son numérique, utilisez la connexion numérique en plus des méthodes de connexion analogique décrites aux pages 7 à 9.

Câble coaxial numérique (non fourni)

Câble optique numérique (non fourni)

Éteignez tous les composants avant de faire les connexions.

• Lorsque vous connectez d'autres composants, référez-vous également à leurs manuels.

Si le composant possède une borne de sortie coaxiale numérique, connectez-la à la borne 1(DVR/DVD) à l'aide d'un câble coaxial numérique (non fourni).

Si le composant possède une borne de sortie optique numérique, connectez-la à la borne 2(VIDEO) à l'aide d'un câble optique numérique (non fourni).

Avant de connecter un câble optique numérique, retirez le bouchon de protection.

REMARQUES

• À la sortie d'usine, les bornes DIGITAL IN ont été réglées pour être utilisées avec les composants suivants :
• 1(DVR/DVD) : Pour un enregistreur DVD ou un lecteur DVD
• 2(VIDEO) : Pour les composants vidéo autres que l'enregistreur DVD et le lecteur DVD

Si vous connectez d'autres composants, modifiez correctement le réglage des bornes d'entrée numérique (DIGITAL IN). Voir « Réglage des bornes d'entrée numérique (DIGITAL IN)—DIGITAL IN 1/2 » à la page 20.

• Sélectionnez le mode d'entrée numérique correct. Voir « Sélection du mode d'entrée analogique ou numérique » à la page 12.

Connexion USB

Ce récepteur est équipé d'une borne USB sur le panneau avant. Vous pouvez connecter votre PC à cette borne et profiter du son reproduit par votre PC.

Lorsque vous connectez votre PC pour la première fois, suivez la procédure ci-dessous.

• N'oubliez pas que vous ne pouvez envoyer aucun signal ni aucune donnée de ce récepteur à votre PC.

IMPORTANT :

Vérifiez que votre PC équipé d'un lecteur de CD-ROM fonctionne sous Windows® 98 SE, Windows® Me, Windows® 2000 ou Windows® XP et préparez son CD-ROM.

Comment installer les pilotes USB

La procédure suivante est décrite en utilisant la version anglaise de Windows® XP. Si votre PC fonctionne avec une version différente du système d'exploitation ou une langue différente, les écrans affichés sur le moniteur de votre PC différeront de ceux utilisés dans la procédure suivante.

1. Allumez votre PC et démarrez Windows® 98 SE, Windows® Me, Windows® 2000 ou Windows® XP.
2. Si le PC est allumé, quittez toutes les applications en cours d'exécution.
3. Allumez le récepteur et sélectionnez la source "USB DIGITAL".
4. Réglez le volume au minimum.

IMPORTANT :

Réglez toujours le volume sur "0" lors de la connexion ou de la déconnexion d'un autre équipement. 4. Connectez l'appareil au PC à l'aide d'un câble USB (non fourni).

• Utilisez un câble "USB série A vers B" pour la connexion.

5. Les pilotes USB sont installés automatiquement.

• Si les pilotes USB ne sont pas installés automatiquement, installez-les en suivant les instructions affichées à l'écran du PC.

6. Vérifiez que les pilotes sont correctement installés.

1. Ouvrez le Panneau de configuration sur votre PC : sélectionnez [Démarrer] → [Panneau de configuration].
2. Sélectionnez [Système] → [Matériel] → [Gestionnaire de périphériques] → [Contrôleurs audio, vidéo et jeu] → [Contrôleurs de bus USB].
3. La fenêtre suivante apparaît et vous pouvez vérifier si les pilotes sont installés.

Le PC est maintenant prêt pour la lecture via la connexion USB.

Une fois l'installation terminée, vous pouvez utiliser votre PC comme source de lecture. Le PC reconnaît automatiquement le récepteur chaque fois qu'un câble USB est connecté entre le PC et le récepteur lorsque le récepteur est allumé.

• Lorsque vous n'utilisez pas le PC comme source de lecture, déconnectez le câble USB.

Pour lire des sons sur le PC, reportez-vous aux manuels fournis avec l'application de lecture sonore installée sur le PC.

Si aucun son ne sort des haut-parleurs, vérifiez les points suivants :

• sélectionnez la source comme "USB DIGITAL".
• connectez correctement le câble USB.
• vérifiez que le périphérique USB est correctement reconnu.
• vérifiez que le logiciel de lecture sur votre PC est compatible avec le périphérique USB.
• ouvrez le Panneau de configuration sur votre PC, sélectionnez [Sons et périphériques audio] → onglet [Audio] → [Lecture de son] → [Périphérique par défaut], et vérifiez que [Périphérique par défaut] est réglé sur [Périphérique audio USB].

REMARQUES

• NE PAS éteindre le récepteur ni débrancher le câble USB pendant l'installation des pilotes et pendant quelques secondes pendant que votre PC reconnaît le récepteur.
• Utilisez un câble USB (version 1.1 ou ultérieure). La longueur recommandée est de 1.5m.
• Si votre PC ne reconnaît pas le récepteur, débranchez le câble USB et rebranchez-le. Si cela ne fonctionne toujours pas, redémarrez Windows.
• Les pilotes installés ne peuvent être reconnus que lorsque le câble USB est connecté entre le récepteur et votre PC.
• Le son peut ne pas être lu correctement—interrompu ou dégradé—en raison des paramètres et des spécifications de votre PC.
• Microsoft®, Windows® 98 SE, Windows® Me, Windows® 2000 et Windows® XP sont des marques déposées de Microsoft Corporation.

Connexion du cordon d'alimentation

Une fois toutes les connexions audio/vidéo effectuées, branchez la fiche du cordon d'alimentation sur la prise murale. Assurez-vous que les fiches sont insérées fermement. Le témoin de veille s'allume en rouge.

PRÉCAUTIONS :

• Ne touchez pas le cordon d'alimentation avec des mains mouillées.
• Ne modifiez pas, ne tordez pas et ne tirez pas sur le cordon d'alimentation, et ne posez pas d'objets lourds dessus, car cela pourrait provoquer un incendie, une électrocution ou d'autres accidents.
• Si le cordon est endommagé, consultez un revendeur et faites remplacer le cordon d'alimentation par un neuf.

REMARQUES

• Tenez le cordon d'alimentation éloigné des câbles de connexion et de l'antenne. Le cordon d'alimentation peut provoquer du bruit ou des interférences à l'écran.
• Les réglages prédéfinis tels que les chaînes préréglées et le réglage du son peuvent être effacés en quelques jours dans les cas suivants : - Lorsque vous débranchez le cordon d'alimentation.
• Lorsqu'une panne de courant se produit.
• Lorsque vous débranchez le cordon d'alimentation alors que le récepteur est allumé et que vous le rebranchez, le récepteur passe en mode veille.

Opérations de base

Témoins de source

Mettez l'appareil sous tension.

Appuyez sur / STANDBY/ON (ou sur STANDBY/ON / AUDIO de la télécommande).

Le voyant de veille s'éteint et le voyant de source de la source actuelle s'allume en rouge.

Le nom de la source actuelle apparaît.

Pour éteindre l'appareil (mise en veille)

Appuyez à nouveau sur / I STANDBY/ON (ou sur STANDBY/ON / I AUDIO de la télécommande).

Le voyant de veille s'allume en rouge.

REMARQUE

Une petite quantité d'énergie est consommée en mode veille. Pour couper complètement l'alimentation, débranchez le cordon d'alimentation secteur.

2 Sélectionnez la source à lire

Sur la face avant :

Tournez SOURCE SELECTOR jusqu'à ce que le nom de la source souhaitée apparaisse à l'écran.

Le voyant de source correspondant à la source sélectionnée s'allume en rouge.

• Lorsque vous tournez SOURCE SELECTOR, la source change comme suit :

DVR/DVD (DGTL)* : Sélectionnez l'enregistreur DVD ou le lecteur DVD.

VCR (DIGITAL)* : sélectionnez le magnétoscope.

VIDEO (DIGITAL)* : sélectionnez le composant connecté aux prises VIDEO IN à l'arrière du

récepteur.

TV (DIGITAL)* : sélectionnez le téléviseur.

USB DIGITAL : sélectionnez le composant PC.

FM : sélectionnez une émission FM.

AM : sélectionnez une émission AM (PO).

Depuis la télécommande :

Appuyez sur l'un des boutons de sélection de source.

• Pour le tuner, appuyez sur FM/AM. Chaque pression sur FM/AM alterne entre FM et AM (PO).

* Sélection du mode d'entrée analogique ou numérique

Vous devez sélectionner le mode d'entrée approprié selon la méthode de connexion (analogique ou numérique) aux pages 7 à 10.

• En cas de connexion numérique, vous devez également sélectionner la borne d'entrée numérique correcte. (Voir "Réglage des bornes d'entrée numérique (DIGITAL IN) – DIGITAL IN 1/2" à la page 20.)
• Les réglages "DGTL AUTO" et "ANALOGUE" sont mémorisés pour chaque source.

Depuis la télécommande UNIQUEMENT :

Appuyez sur ANALOG/DIGITAL pour sélectionner le mode d'entrée analogique ou numérique.

Chaque fois que vous appuyez sur le bouton, le mode d'entrée change comme suit :

DGTL AUTO (NUMÉRIQUE AUTO) :

Sélectionnez ce mode pour l'entrée numérique. Le récepteur détecte automatiquement le format du signal entrant, puis l'indicateur de format de signal numérique (LINEAR PCM, DIGITAL, dts ou dts 96/24) correspondant au signal détecté s'allume.

DOLBY DIGITAL*:	Select to play back software encoded with Dolby Digital.
DTS*:	Select to play back software encoded with DTS.
ANALOGUE:	Select for the analogue input mode. The ANALOG indicator lights up on the display.

Réglage initial : DGTL AUTO

• Si les symptômes suivants se produisent lors de la lecture de logiciels Dolby Digital ou DTS avec « DGTL AUTO » sélectionné, sélectionnez « DOLBY DIGITAL » ou « DTS ».

Le son ne sort pas au début de la lecture. - Du bruit se fait entendre lors de la recherche ou du saut de chapitres ou de pistes.

Ex. : Lorsque Dolby Digital est sélectionné

REMARQUES

• Vous ne pouvez pas sélectionner le mode d'entrée numérique lorsque vous sélectionnez « FM » ou « AM » comme source.
• Le mode d'entrée est fixé à « DGTL AUTO » lorsque vous sélectionnez « USB DIGITAL » comme source.
• Lorsque vous coupez l'alimentation ou sélectionnez une autre source, « DOLBY DIGITAL » ou « DTS » est annulé et le mode numérique est automatiquement réinitialisé à « DGTL AUTO ».

Les indicateurs de format de signal numérique suivants sur l'affichage indiquent le type de signal qui entre dans le récepteur.

LINEAR PCM : S'allume lorsqu'un signal PCM linéaire entre.

DIGITAL :

• S'allume lorsqu'un signal Dolby Digital est reçu.
• Clignote lorsque « DOLBY DIGITAL » est sélectionné pour un logiciel autre que Dolby Digital.
• S'allume lorsqu'un signal DTS conventionnel est reçu.
• Clignote lorsque « DTS » est sélectionné pour un logiciel autre que DTS.

dt5 96/24 :

S'allume lorsqu'un signal DTS 96/24 est reçu.

REMARQUE

Lorsque « DGTL AUTO » ne peut pas reconnaître le signal entrant, aucun indicateur de format de signal numérique ne s'allume sur l'afficheur.

Régler le volume

Pour augmenter le volume, tournez la commande MASTER VOLUME dans le sens horaire (ou appuyez sur VOLUME + sur la télécommande).

Pour diminuer le volume, tournez la commande MASTER VOLUME dans le sens antihoraire (ou appuyez sur VOLUME – sur la télécommande).

• Lorsque vous réglez le volume, l'indication du niveau de volume apparaît sur l'afficheur pendant un moment.

ANALOG	AUTO SURR
	L	R
	S.WFR

ATTENTION :

Réglez toujours le volume au minimum avant de démarrer toute source. Si le volume est réglé à un niveau élevé, le souffle soudain d'énergie sonore peut endommager définitivement votre audition et/ou ruiner vos enceintes.

REMARQUE

Le niveau de volume peut être réglé de « 0 » (minimum) à « 50 » (maximum).

Écoute au casque

Vous pouvez profiter non seulement des logiciels stéréo, mais aussi des logiciels multicanal via le casque. (Les sons sont réduits aux canaux avant lors de la lecture de logiciels multicanal.)

Branchez un casque sur la prise PHONES de la face avant pour activer le mode CASQUE.

L'indicateur CASQUE s'allume sur l'afficheur.

• Vous pouvez également profiter du mode Surround/DSP via le casque — le mode CASQUE 3D. Pour plus de détails, voir page 28.
• Débrancher un casque de la prise PHONES annule le mode CASQUE (ou CASQUE 3D) et active les enceintes.

ATTENTION :

Veillez à baisser le volume :

• Avant de brancher ou de mettre un casque, car un volume élevé peut endommager à la fois le casque et votre ouïe.
• Avant de retirer le casque, car un volume élevé peut être émis par les enceintes.

Coupure temporaire du son

Depuis la télécommande UNIQUEMENT :

Appuyez sur MUTING pour couper le son de toutes les enceintes et du casque connectés.

« MUTING » apparaît sur l'afficheur et le volume est coupé.

Pour rétablir le son, appuyez à nouveau sur MUTING.

• Appuyer sur VOLUME +/- (ou tourner la commande MASTER VOLUME sur le panneau avant) rétablit également le son.

Modification de la luminosité de l'affichage

Vous pouvez atténuer l'affichage — Dimmer.

Appuyez plusieurs fois sur DIMMER.

Chaque pression sur le bouton change la luminosité de l'affichage comme suit :

DIMMER 1 : atténue l'affichage.

DIMMER 2 : atténue l'affichage plus que DIMMER 1.

DIMMER 3 : éteint l'affichage.

(Annulé temporairement lorsque vous utilisez le récepteur.)

DIMMER OFF : annule le Dimmer (affichage normal).

Mise hors tension avec la minuterie de sommeil

Vous pouvez vous endormir en écoutant de la musique — Minuterie de sommeil.

À partir de la télécommande UNIQUEMENT :

Appuyez plusieurs fois sur SLEEP.

Chaque fois que vous appuyez sur le bouton, l'heure d'arrêt change par intervalles de 10 minutes. L'indicateur SLEEP s'allume sur l'écran.

Indicateur SLEEP

Lorsque l'heure d'arrêt arrive :

Le récepteur s'éteint automatiquement.

Pour vérifier ou modifier le temps restant avant l'heure d'arrêt :

Appuyez une fois sur SLEEP.

Le temps restant (en minutes) avant l'heure d'arrêt s'affiche.

• Pour modifier l'heure d'arrêt, appuyez plusieurs fois sur SLEEP.

Pour annuler la minuterie de sommeil :

Appuyez plusieurs fois sur SLEEP jusqu'à ce que "SLEEP OFF" apparaisse sur l'écran. (L'indicateur SLEEP s'éteint.)

• La minuterie de sommeil est également annulée lorsque vous éteignez le récepteur.

Réglage de base de la mémoire automatique

Ce récepteur mémorise les réglages sonores pour chaque source :

• lorsque vous éteignez l'appareil, et
• lorsque vous changez de source.

Lorsque vous changez de source, les réglages mémorisés pour la source nouvellement sélectionnée sont automatiquement rappelés.

Les éléments suivants peuvent être mémorisés pour chaque source :

• Mode d'entrée analogique/numérique (voir page 12)
• Amplification des graves (voir page 23)
• Motif d'égalisation numérique (voir page 22)
• Mode atténuateur d'entrée (voir page 23)
• Mode minuit (voir page 19)
• Niveau de sortie des enceintes (voir page 22)
• Sélection du mode Surround/DSP (voir page 34)

REMARQUE

Si la source est FM ou AM (PO), vous pouvez attribuer un réglage différent pour chaque bande.

Indicateurs de signal et d'enceintes sur l'écran

Indicateurs de signal

Indicateurs d'enceintes

Les indicateurs de signal s'allument comme suit :

L : Lorsqu'une entrée numérique est sélectionnée, s'allume lorsque le signal du canal gauche arrive. - Lorsqu'une entrée analogique est sélectionnée, s'allume en permanence. R : Lorsqu'une entrée numérique est sélectionnée, s'allume lorsque le signal du canal droit arrive. - Lorsqu'une entrée analogique est sélectionnée, s'allume en permanence. C : S'allume lorsque le signal du canal central arrive. LS : S'allume lorsque le signal du canal surround gauche arrive. RS : S'allume lorsque le signal du canal surround droit arrive. S : S'allume lorsque le signal surround monophonique arrive. SB : S'allume lorsque le signal du canal surround arrière arrive. LFE : S'allume lorsque le signal du canal LFE arrive.

Les indicateurs d'enceintes s'allument comme suit :

• L'indicateur de caisson de graves (SWFR) s'allume lorsque "SUBWOOFER" est réglé sur "SUBWFR". Pour plus de détails, voir page 17.
• Les autres indicateurs d'enceintes ne s'allument que lorsque l'enceinte correspondante est réglée sur "SML (petit)" ou "LRG (grand)", et également lorsque cela est nécessaire pour la lecture en cours.

Réglages de base

Pour obtenir le meilleur effet sonore possible des modes Surround/DSP (voir pages 31 à 35), vous devez configurer les informations sur les enceintes et le caisson de graves après avoir effectué toutes les connexions. Les pages 15 à 20 expliquent comment régler les enceintes et d'autres éléments de base du récepteur.

Réglage facile des informations sur les enceintes - Configuration rapide des enceintes

La configuration rapide des enceintes vous permet d'enregistrer facilement et rapidement la taille, la distance et le niveau de sortie de chaque enceinte en fonction de votre pièce d'écoute afin de créer le meilleur effet surround possible.

• Vous pouvez également enregistrer manuellement les informations de chaque enceinte. Pour plus de détails, voir page 18.

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 1.

1 Appuyez sur SETTING et tournez MULTI JOG jusqu'à ce que "QUICK SPK SET" apparaisse à l'écran.

2 Appuyez sur SET.

3 Tournez MULTI JOG pour sélectionner le nombre approprié d'enceintes connectées (nombre de canaux d'enceintes).

Au fur et à mesure que vous tournez la molette, le nombre de canaux d'enceintes change comme suit.

• Pour le détail du nombre de canaux d'enceintes, voir « Nombre d'enceintes (canaux) et taille » à la page 16.

• « 7.0 canaux » est le réglage initial.

4 Appuyez sur SET.

5 Tournez MULTI JOG pour sélectionner une taille de pièce appropriée correspondant à votre salle d'écoute.

Lorsque vous tournez la molette, la taille de la pièce change comme suit.

• Pour sélectionner la taille de pièce appropriée, voir « Taille de la pièce et distance/niveau de sortie des enceintes » à la page 16.

• « L » est le réglage initial.

6 Appuyez sur SET.

La configuration rapide des enceintes est maintenant terminée, puis l'affichage revient au menu RÉGLAGE.

7 Appuyez sur SETTING.

REMARQUES

• Cette procédure ne sera pas terminée si vous vous arrêtez au milieu du processus de réglage.
• Une fois la configuration rapide des enceintes effectuée, les niveaux de sortie des enceintes sont également réglés automatiquement à des valeurs appropriées (communes à toutes les sources). Si vous souhaitez régler les niveaux de sortie des enceintes séparément pour chaque source, voir « Réglage des niveaux de sortie des enceintes » à la page 22.

Nombre d'enceintes (canaux) et taille

Vous pouvez voir comment chacune des tailles d'enceintes est définie en fonction du nombre d'enceintes connectées (nombre de canaux d'enceintes « ch ») que vous sélectionnez.

• Le subwoofer est compté comme canal 0.1.

CH	The size of connected speakers
	L/R	C	LS/RS	SB	SUBWFR
2.0CH	LARGE	NONE	NONE	NONE	NO
2.1CH	SMALL	NONE	NONE	NONE	YES
3.0CH	LARGE	SMALL	NONE	NONE	NO
3.1CH	SMALL	SMALL	NONE	NONE	YES
4.0CH	LARGE	NONE	SMALL	NONE	NO
4.1CH	SMALL	NONE	SMALL	NONE	YES
5.0CH	LARGE	SMALL	SMALL	NONE	NO
5.1CH	SMALL	SMALL	SMALL	NONE	YES
6.0CH	LARGE	SMALL	SMALL	SMALL(1SPK)	NO
6.1CH	SMALL	SMALL	SMALL	SMALL(1SPK)	YES
7.0CH	LARGE	SMALL	SMALL	SMALL(2SPK)	NO
7.1CH	SMALL	SMALL	SMALL	SMALL(2SPK)	YES

Taille de la pièce et distance des enceintes / niveau de sortie

Selon la taille de la pièce sélectionnée, la distance des enceintes et le niveau de sortie de chaque enceinte activée sont définis comme suit :

Room size	Speaker	Distance	Output level
L (Large)	L/R	3.0 m (10 ft)	0 dB
	C	3.0 m (10 ft)	0 dB
	LS/RS	3.0 m (10 ft)	0 dB
	SBL(SB)/SBR	3.0 m (10 ft)	0 dB
M (Medium)	L/R	2.7 m (9 ft)	0 dB
	C	2.4 m (8 ft)	-2 dB
	LS/RS	2.1 m (7 ft)	-3 dB
	SBL(SB)/SBR	1.8 m (6 ft)	-4 dB
S (Small)	L/R	2.4 m (8 ft)	0 dB
	C	2.1 m (7 ft)	-2 dB
	LS/RS	1.5 m (5 ft)	-4 dB
	SBL(SB)/SBR	1.2 m (4 ft)	-6 dB

REMARQUE

Les abréviations utilisées dans les tableaux ci-dessus correspondent aux enceintes et au subwoofer suivants :

• L : enceinte avant gauche
• R : enceinte avant droite
• C : enceinte centrale
• LS : enceinte surround gauche
• RS : enceinte surround droite
• SB : enceinte surround arrière
• SBL : enceinte surround arrière gauche
• SBR : enceinte surround arrière droite
• SUBWFR : subwoofer

Éléments de réglage de base

Vous pouvez régler les éléments suivants. Voir les pages entre parenthèses pour plus de détails.

• Vous ne pouvez pas sélectionner les éléments qui ne sont pas disponibles avec le réglage actuel. Par exemple, lorsque le nombre de canaux d'enceintes est réglé sur "<5.1ch>" dans Quick Speaker Setup, vous ne pouvez pas sélectionner les éléments suivants :

S BACK OUT, S BACK DIST, S BACK L DIST, S BACK R DIST

Items	To do
QUICK SPK SET	Register the number of speakers you connect and the size of your listening room. (15)
SUBWOOFER*	Register your subwoofer. (17)
FRONT SPK*	Register your front speaker size. (17)
CENTER SPK*	Register your center speaker size. (17)
SURROUND SPK*	Register your surround speaker size. (17)
S BACK SPK*	Register your surround back speaker size. (17)
S BACK OUT*	Register the number of your surround back speaker(s). (17)
DIST UNIT	Select the measuring unit for the speaker distance. (18)
FRONT L DIST*	Register the distance from the left front speaker to your listening point. (18)
FRONT R DIST*	Register the distance from the right front speaker to your listening point. (18)
CENTER DIST*	Register the distance from the center speaker to your listening point. (18)
SURR L DIST*	Register the distance from the left surround speaker to your listening point. (18)
SURR R DIST*	Register the distance from the right surround speaker to your listening point. (18)
S BACK DIST*	Register the distance from the surround back speaker to your listening point. (18)
S BACK L DIST*	Register the distance from the left surround back speaker to your listening point. (18)
S BACK R DIST*	Register the distance from the right surround back speaker to your listening point. (18)
EX/ES/PLIIx	Select the EX/ES/PLIIx reproduction mode. (18)
DUAL MONO	Select the Dual Mono sound channel. (19)
SUBWOOFER OUT	Select sounds emitted from the subwoofer. (19)
CROSSOVER	Select the cutoff frequency to the subwoofer. (19)
LFE ATT	Attenuate the bass (LFE) sounds. (19)
MIDNIGHT MODE	Reproduce a powerful sound at night. (19)
DIGITAL IN 1	Select the component connected to the digital coaxial terminal—1(DVR/DVD). (20)
DIGITAL IN 2	Select the component connected to the digital optical terminal—2(VIDEO). (20)
AUTO MODE	Select Auto Function mode. (20)
DVD VIDEO IN	Select the type of video terminal used for the DVD recorder or DVD player. (20)
VIDEO Videoin	Select the type of video terminal used for the component connected to the VIDEO IN jacks on the rear of the receiver. (20)

• Si vous avez utilisé Quick Speaker Setup à la page 15, ces réglages ne sont pas nécessaires.

Procédure de fonctionnement

Sur la face avant UNIQUEMENT :

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 1.

Ex. : Lors du réglage de la borne DIGITAL IN 1.

1 Appuyez sur SETTING.

MULTI JOG fonctionne maintenant pour l'opération de réglage.

2 Tournez MULTI JOG jusqu'à ce que l'élément que vous voulez régler apparaisse à l'écran.

• Au fur et à mesure que vous tournez MULTI JOG, les éléments de réglage changent comme suit :

3 Appuyez sur SET.

Le réglage actuel de l'élément sélectionné apparaît.

4 Tournez MULTI JOG pour sélectionner le réglage approprié.

Votre réglage est mémorisé.

5 Appuyez sur SET.

6 Répétez les étapes 2 à 5 pour régler d'autres éléments si nécessaire.

7 Appuyez sur SETTING.

L'indication de source réapparaît sur l'écran.

Réglage des enceintes

Pour obtenir le meilleur effet surround possible des modes Surround et DSP, enregistrez le réglage concernant les enceintes après avoir effectué toutes les connexions.

• Si vous avez utilisé la configuration rapide des enceintes à la page 15, ce réglage n'est pas nécessaire.

Réglage des informations sur le caisson de graves—SUBWOOFER

Sélectionnez si vous avez connecté un caisson de graves ou non.

SUBWFR <YES>	Select when you have connected a subwoofer. The subwoofer indicator (SWFR) lights up on the display. You can adjust the subwoofer output level (see page 22).
SUBWFR <NO>	Select when you have disconnected a subwoofer. Selecting this changes the front speaker size to “LRG” (see below).

Réglage initial : SUBWFR

Réglage de la taille des enceintes—FRONT SPK (enceintes avant), CENTER SPK (enceinte centrale), SURROUND SPK (enceintes surround), S BACK SPK (enceintes surround arrière)

Enregistrez les tailles de toutes les enceintes connectées.

<LRG> (large)	Select when the cone speaker size is larger than 12 cm.
<SML> (small)	Select when the cone speaker size is smaller than 12 cm.
<NO>	Select when you have disconnected a speaker. (Not selectable for the front speakers.)

Réglage initial : <LRG> (pour les enceintes avant)

Réglage du ou des enceintes surround arrière — S BACK OUT

Enregistrez le nombre d'enceintes surround arrière.

SB OUT <1SPK>

Select when you use 1 surround back speaker.

SB OUT <2SPK> Sélectionnez cette option lorsque vous utilisez 2 enceintes surround arrière.

Réglage initial : SB OUT <2SPK>

REMARQUES

• Si vous avez sélectionné « SML (petit) » pour la taille de l'enceinte avant, vous ne pouvez pas sélectionner « LRG (grand) » pour les autres enceintes.
• Lorsque « SUBWOOFER » est réglé sur « SUBWFR », la taille de l'enceinte avant est fixée à « LRG » (et vous ne pouvez pas sélectionner « SML »).
• Lorsque « SURROUND SPK » est réglé sur « SML (petit) », vous ne pouvez pas sélectionner « LRG (grand) » pour l'enceinte surround arrière.
• Lorsque « SURROUND SPK » est réglé sur « NO », l'enceinte surround arrière est fixée à « NO ».
• Lorsque « S BACK SPK » est réglé sur « NO », vous ne pouvez pas sélectionner « S BACK OUT ».
• Lorsque « SB OUT » est réglé sur « <1SPK> », connectez l'enceinte surround arrière à la borne de l'enceinte surround arrière gauche (voir page 6). Aucun son ne provient de l'enceinte surround arrière si vous la connectez à la borne de l'enceinte surround arrière droite.

Réglage de la distance des enceintes

La distance entre votre point d'écoute et les enceintes est l'un des éléments importants pour obtenir le meilleur effet sonore possible des modes Surround/DSP.

En se référant à la distance des enceintes, le récepteur règle automatiquement le temps de retard du son à travers chaque enceinte afin que les sons de toutes les enceintes puissent vous parvenir en même temps.

Unité de mesure - UNITÉ DE DISTANCE

Sélectionnez l'unité de mesure que vous utilisez.

UNITÉ <mètre> Sélectionnez pour régler la distance en mètres.

UNITÉ Sélectionnez pour régler la distance en pieds.

Réglage initial : UNITÉ

■ Distance des enceintes—

FRONT L DIST (pour l'enceinte avant gauche), FRONT R DIST (pour l'enceinte avant droite), CENTER DIST (pour l'enceinte centrale), SURR L DIST (pour l'enceinte surround gauche), SURR R DIST (pour l'enceinte surround droite), S BACK L DIST (pour l'enceinte surround arrière gauche), S BACK R DIST (pour l'enceinte surround arrière droite)

Plage de réglage : de 0,3 m à 9,0 m par intervalles de 0,3 m

(de 1 pi à 30 pi par intervalles de 1 pi)

Réglage initial : 3,0 m (10 pi) pour toutes les enceintes

Dans ce cas, réglez la distance comme suit :

Enceinte avant gauche (L) : "FRONT L <3,0 m> (10 pi)" Enceinte avant droite (R) : "FRONT R <3,0 m> (10 pi)" Enceinte centrale (C) : "CENTER <3,0 m> (10 pi)" Enceinte surround gauche (LS) : "SURR L <2,7 m> (9 pi)" Enceinte surround droite (RS) : "SURR R <2,7 m> (9 pi)" Enceinte surround arrière gauche (SBL) : "S BACK L <2,4 m> (8 pi)" Enceinte surround arrière droite (SBR) : "S BACK R <2,4 m> (8 pi)"

REMARQUES

• Vous ne pouvez pas régler la distance des enceintes que vous avez réglées sur "NON".
• Si vous avez sélectionné <1 ENC> pour "S BACK OUT" (voir page 17), "S BACK DIST" apparaît à la place de "S BACK L DIST" et "S BACK R DIST".

Activation du réglage EX/ES/PLIIx — EX/ES/PLIIx

Selon ce réglage, les modes Surround disponibles pour les logiciels numériques multicanaux varient : reproduction EX/ES/PLIIx (7.1 canaux) ou reproduction 5.1 canaux. Sélectionnez un réglage approprié pour votre écoute.

• Pour plus de détails sur la relation entre le réglage EX/ES/PLIIx et le mode Surround disponible, voir page 34. Pour activer le mode Surround, voir page 35.

<AUTO>	According to the incoming signal, an appropriate Surround mode is applied. ·For Dolby Digital Surround EX and DTS-ES software, 6.1-channel reproduction is applied*. ·For other multi-channel (more than 4 channel) encoded software, 5.1-channel reproduction is applied.
<ON>	Select to apply 6.1-channel reproduction to both 5.1-channel and 6.1-channel encoded software.
<PLIIx MOVIE>	Select to apply PLIIx MOVIE (7.1-channel) reproduction to both 5.1-channel and 6.1-channel encoded software.
<PLIIx MUSIC>	Select to apply PLIIx MUSIC (7.1-channel) reproduction to both 5.1-channel and 6.1-channel encoded software.
<OFF>	Select to cancel the EX/ES/PLIIx (7.1-channel) reproduction.

Réglage initial :

• Pour certains logiciels Dolby Digital Surround EX, la reproduction Dolby Digital 5.1 canaux ("DOLBY DIGITAL") peut être appliquée même si vous avez sélectionné " ". Dans ce cas, sélectionnez " " pour appliquer "DOLBY D EX."

Depuis la télécommande :

Appuyez plusieurs fois sur EX/ES/PLIIx pour sélectionner l'une des options ci-dessus.

REMARQUES

• Lorsque "SURROUND SPK" est réglé sur "NO" (voir page 17), cette fonction n'est pas disponible.
• Lorsque "S BACK SPK" est réglé sur "NO" (voir page 17), le Virtual Surround Back (voir page 34) est appliqué pour la reproduction EX/ES/PLIIx (6.1 canaux).

Sélection du canal principal ou secondaire — DUAL MONO

Vous pouvez sélectionner le son (canal) de lecture souhaité lors de la lecture de logiciels numériques enregistrés (ou diffusés) en mode Dual Mono (voir page 32), qui comprend deux canaux monauraux séparés. Lorsque le récepteur détecte des signaux Dual Mono, l'indicateur DUAL MONO s'allume sur l'écran.

D MONO <MAIN>	Select to play back the main channel (Ch 1).* Signal indicator “L” lights up while playing back this channel.
D MONO <SUB>	Select to play back the sub-channel (Ch 2).* Signal indicator “R” lights up while playing back this channel.
D MONO <ALL>	Select to play back both the main and sub-channels (Ch 1/Ch 2).* Signal indicators “L” and “R” light up while playing back these channels.

Réglage initial : D MONO

• Les signaux Dual Mono peuvent être entendus depuis les haut-parleurs suivants — L (haut-parleur avant gauche), R (haut-parleur avant droit) et C (haut-parleur central), selon le réglage Surround actuel :

DUAL MONO setting	SURROUND OFF		With Surround Activated
			CENTER SPK setting
			SML/LRG			NO
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

REMARQUE

Le format Dual Mono n'est pas identique à la diffusion bilingue pour les programmes TV. Ce réglage n'a donc aucun effet lors de la lecture de tels programmes bilingues.

Réglage du son des graves

Réglage de la sortie du caisson de graves—SUBWOOFER OUT

Le caisson de graves émet les signaux LFE* et les éléments de graves de chaque enceinte réglée sur « SML ». Vous pouvez faire en sorte que les éléments de graves des canaux d'enceintes avant (MAIN) soient émis par le caisson de graves.

SW <LFE>	Select to emit the LFE signals and the bass elements of each speaker set to “SML.”
SW <LFE+MAIN>	Select to emit the bass elements of the front speakers' channels (MAIN) when no bass elements are emitted through the subwoofer in “SW <LFE>.”

Réglage initial : SW

REMARQUE

• Lorsque « SUBWOOFER » est réglé sur « SUBWFR » (voir page 17), cette fonction n'est pas disponible.
• Les signaux LFE ne sont émis que lors de la lecture des logiciels suivants avec signaux LFE :

- Logiciels multicanal Dolby Digital

- Logiciels multicanal DTS

Lors de la lecture d'une source analogique ou d'un logiciel PCM linéaire, aucun signal LFE n'est émis.

Réglage de la fréquence de croisement—CROSSOVER

Les petites enceintes ne peuvent pas reproduire efficacement les sons graves. Si vous utilisez une petite enceinte à une position quelconque, ce récepteur réattribue automatiquement les éléments de graves assignés à la petite enceinte aux grandes enceintes. Pour utiliser cette fonction correctement, réglez ce niveau de fréquence de croisement en fonction de la taille de la petite enceinte connectée.

• Si vous avez sélectionné « LRG (grand) » pour toutes les enceintes (voir page 17), cette fonction n'aura aucun effet (« CROSS OFF » apparaît).

CROSS <80Hz>	Select when the cone speaker unit built in the speaker is about 12 cm.
CROSS <100Hz>	Select when the cone speaker unit built in the speaker is about 10 cm.
CROSS <120Hz>	Select when the cone speaker unit built in the speaker is about 8 cm.
CROSS <150Hz>	Select when the cone speaker unit built in the speaker is about 6 cm.
CROSS <200Hz>	Select when the cone speaker unit built in the speaker is less than 5 cm.

Réglage initial : CROSS < 100 Hz

NOTE

La fréquence de croisement n'est pas valide pour les modes CASQUE et CASQUE 3D.

Réglage de l'atténuateur d'effets de basse fréquence—LFE ATT

Si le son des basses est déformé lors de la lecture de logiciels encodés en Dolby Digital ou DTS, réglez le niveau LFE pour éliminer la distorsion.

• Cette fonction n'est effective que lorsque les signaux LFE sont présents.

LFE < 0dB> Sélectionnez normalement cette option.

LFE < -10dB> Sélectionnez cette option lorsque le son des basses est déformé.

Réglage initial : LFE < 0dB>

Utilisation du mode Minuit—MODE MINUIT

Vous pouvez profiter d'un son puissant la nuit en utilisant le mode Minuit. Lorsque le mode Minuit est activé, l'indicateur MIDNIGHT s'allume sur l'afficheur.

MIDNIGHT <OFF>	Select when you want to enjoy surround with its full dynamic range. (No effect applied.)
MIDNIGHT <1>	Select when you want to reduce the dynamic range a little.
MIDNIGHT <2>	Select when you want to apply the compression effect fully (useful at night).

Réglage initial : MIDNIGHT

Réglage des bornes d'entrée numérique (DIGITAL IN)—DIGITAL IN 1/2

Lorsque vous utilisez les bornes d'entrée numérique, enregistrez quels composants sont connectés à quelles bornes—DIGITAL IN 1/2 (voir page 10) afin que le nom de source correct apparaisse lorsque vous sélectionnez la source numérique.

Sélectionnez l'un des composants suivants pour chaque borne :

DVR/DVD	For the DVD player (or DVD recorder).
VIDEO	For the component connected to theVIDEO IN jacks on the rear of the receiver.
VCR	For the VCR.
TV	For the TV.

Réglage initial : DVR/DVD (pour "DIGITAL IN 1") VIDEO (pour "DIGITAL IN 2")

NOTES

• Vous ne pouvez pas assigner le même composant à différentes bornes. "DIGITAL IN 1" a la priorité pour l'assignation à "DIGITAL IN 2."

Ex. : Lorsque "DIGITAL IN 1" est réglé sur "DVR/DVD", "DIGITAL IN 2" est sélectionnable pour les autres composants.

• Le réglage de "DIGITAL IN 1" affecte les réglages de "DIGITAL IN 2". Lorsque vous avez modifié "DIGITAL IN 1", confirmez les composants assignés à "DIGITAL IN 2".

Réglage du mode Auto Function —MODE AUTO

La source sera sélectionnée automatiquement simplement en allumant un composant vidéo. - Cette fonction s'applique aux composants vidéo connectés au récepteur à l'aide du câble SCART—DVR/DVD et magnétoscope.

Le mode Auto Function fonctionne comme suit :

• Lorsqu'un composant vidéo est allumé, le récepteur sélectionne le composant vidéo comme source (et l'entrée TV est changée automatiquement).
• Lorsqu'un composant vidéo actuellement sélectionné comme source est éteint, le récepteur change la source vers la source vidéo précédemment sélectionnée—DVR/DVD, magnétoscope ou VIDEO.

MODE <AUTO1>	Auto Function mode works when the receiver is on.
MODE <AUTO2>	Auto Function mode works whether or not the receiver is on. When the receiver is off, turning on a video component turns on the receiver, then the video component is selected as the source.
MODE <MANUAL>	You need to select the source manually.

Réglage initial : MODE

Lorsque "MODE " ou "MODE " est sélectionné, l'indicateur AUTO MODE s'allume sur l'afficheur.

REMARQUE

Lors de la sélection du magnétoscope comme source, le simple fait d'allumer le magnétoscope peut ne pas activer "MODE <AUTO1)." Si cela se produit, vous devrez peut-être démarrer la lecture pour activer le mode Auto Function.

Sélection du mode d'entrée vidéo composante—DVD VIDEO IN/VIDEO VIDEO IN

Lorsque vous utilisez les entrées vidéo composantes pour connecter l'enregistreur DVD (ou le lecteur DVD), le magnétoscope ou d'autres composants vidéo (par exemple, un décodeur), enregistrez le type de prises d'entrée vidéo. Si vous n'avez pas sélectionné les prises d'entrée vidéo appropriées, vous ne pourrez pas voir l'image de lecture sur le téléviseur.

Pour l'enregistreur DVD ou le lecteur DVD (DVDVIDEO IN) :

DVD <RGB/C/S>	Select when connecting the DVD recorder (or DVD player) to the SCART input, the composite video or S-video input jacks.
DVD <CMPNT>	Select when connecting the DVD recorder (or DVD player) to the component video input jacks.

Réglage initial : DVD

Pour le composant connecté aux prises VIDEO IN à l'arrière du récepteur (VIDEO Videoin) :

VIDEO <S/C>	Select when connecting the video component to the composite video or S-video input jacks.
VIDEO <CMPNT>	Select when connecting the video component to the component video input jacks.

Réglage initial : VIDEO < S / C>

Réglages du son

Vous pouvez effectuer des réglages sonores selon vos préférences après avoir terminé le réglage de base.

Éléments de réglage de base

Vous pouvez régler les éléments suivants. Voir les pages entre parenthèses pour plus de détails.

• Vous ne pouvez pas sélectionner les éléments qui ne sont pas disponibles avec le réglage actuel.

Items	To do
SUBWFR LVL*1	Adjust the subwoofer output level. (22)
FRONT L LVL*1*2	Adjust the left front speaker output level. (22)
FRONT R LVL*1*2	Adjust the right front speaker output level. (22)
CENTER LVL*1*2	Adjust the center speaker output level. (22)
SURR L LVL*1*2	Adjust the left surround speaker output level. (22)
SURR R LVL*1*2	Adjust the right surround speaker output level. (22)
S BACK LVL*1*2	Adjust the surround back speaker output level. (22)
S BACK L LVL*1*2	Adjust the left surround back speaker output level. (22)
S BACK R LVL*1*2	Adjust the right surround back speaker output level. (22)
D EQ 63Hz*1	Adjust the equalization pattern of each band. (22)
D EQ 250Hz*1
D EQ 1kHz*1
D EQ 4kHz*1
D EQ 16kHz*1
BASS BOOST	Boost the bass level. (23)
INPUT ATT	Attenuate the input level of analogue source. (23)
EFFECT*1	Adjust the effect level. (23)
ROOM SIZE	Select the room size for your virtual listening room. (23)
LIVENESS	Select the liveness level for your virtual listening room. (23)
PANorama	Add "wraparound" sound effect with side-wall image. (23)
CENTER WIDTH	Adjust the center channel localization between the center speaker and the left/right speakers. (24)
DIMENSION	Adjust sound localization pattern. (24)
CENTER GAIN	Adjust the sound localization of the center channel. (24)
CENTER TONE*1	Make the center tone soft or sharp. (24)
CENTER ALIGN	Align the vertical localization of the center channel signals. (24)

1 Vous pouvez également utiliser la télécommande pour le réglage. 2 Si vous avez utilisé le réglage rapide des enceintes à la page 15, ces réglages ne sont pas nécessaires.

Procédure de fonctionnement

Sur la face avant :

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant que vous ayez terminé, recommencez à l'étape 1.

Ex. : lors du réglage du niveau de sortie du subwoofer.

1 Appuyez sur ADJUST.

MULTI JOG fonctionne alors pour le réglage du son.

2 Tournez MULTI JOG jusqu'à ce que l'élément à régler apparaisse à l'écran.

• En tournant MULTI JOG, les éléments de réglage changent comme suit :

ANALOG L R S.WFR SUBWFR LVL FRONT R LVL SURR L LVL S BACK LVL S BACK R LVL D EQ 250Hz D EQ 4kHz BASS BOOST EFFECT LIVENESS CENTER WIDTH CENTER GAIN CENTER ALIGN

←→ FRONT L LVL ←→ CENTER LVL ←→ SURR R LVL ←→ S BACK L LVL ←→ D EQ 63Hz ←→ D EQ 1kHz ←→ D EQ 16kHz ←→ INPUT ATT ←→ ROOM SIZE ←→ PANorama ←→ DIMENSION ←→ CENTER TONE ←→ (Back to the beginning)

←→

3 Appuyez sur SET.

Le réglage actuel de l'élément sélectionné apparaît.

4 Tournez MULTI JOG pour régler l'élément sélectionné.

Votre réglage est mémorisé.

5 Appuyez sur SET.

6 Répétez les étapes 2 à 5 pour régler d'autres éléments si nécessaire.

7 Appuyez sur ADJUST.

L'indication de la source réapparaît à l'écran.

Réglage des niveaux de sortie des enceintes

• SUBWFR LVL (niveau de sortie du subwoofer),
• NIVEAU AVANT GAUCHE (niveau de sortie du haut-parleur avant gauche),
• NIVEAU AVANT DROIT (niveau de sortie du haut-parleur avant droit),
• NIVEAU CENTRAL (niveau de sortie du haut-parleur central),
• NIVEAU SURROUND GAUCHE (niveau de sortie du haut-parleur surround gauche),
• NIVEAU SURROUND DROIT (niveau de sortie du haut-parleur surround droit),
• NIVEAU ARRIÈRE SURROUND GAUCHE (niveau de sortie du haut-parleur arrière surround gauche),
• NIVEAU ARRIÈRE SURROUND DROIT (niveau de sortie du haut-parleur arrière surround droit)

Vous pouvez régler les niveaux de sortie des haut-parleurs.

Réglez les niveaux de sortie de tous les haut-parleurs afin d'écouter les sons de tous les haut-parleurs au même niveau. - Une fois le réglage effectué, il est mémorisé pour chaque source.

Plage de réglage : -10 (dB) à +10 (dB) (par intervalles de 1)

Réglage initial : 0 (dB) pour tous les haut-parleurs

REMARQUES

• Si vous avez sélectionné « NON » pour un haut-parleur (voir page 17), le niveau de sortie du haut-parleur correspondant n'est pas réglable.
• Si vous avez sélectionné « <1 ENC> » pour « SORTIE ARRIÈRE SURROUND » (voir page 17), « NIVEAU ARRIÈRE SURROUND » apparaît à la place de « NIVEAU ARRIÈRE SURROUND GAUCHE » et « NIVEAU ARRIÈRE SURROUND DROIT ».
• Lorsque vous utilisez le casque, vous ne pouvez régler que le niveau de sortie des haut-parleurs avant gauche et droit.

Depuis la télécommande :

1 Appuyez sur SOUND. 2 Appuyez sur TEST pour vérifier l'équilibre de sortie des enceintes. « TEST: FRONT L » clignote sur l'afficheur et un son de test sort des enceintes dans le sens des aiguilles d'une montre.

• Vous pouvez régler les niveaux de sortie des enceintes sans le son de test.

3 Réglez les niveaux de sortie des enceintes.

Appuyez sur la touche numérique correspondant à l'enceinte à régler, puis sur LEVEL+ ou LEVEL- pour ajuster le niveau de sortie.

Ex. : Pour régler le niveau de sortie de l'enceinte avant gauche (L), appuyez sur FRONT L, puis sur LEVEL+ ou LEVEL-.

4 Appuyez à nouveau sur TEST pour arrêter le son de test.

REMARQUES

• Aucun son de test ne sort des enceintes dont le réglage d'enceinte est défini sur « NO » (voir page 17).
• Le son de test n'est pas disponible lorsque le casque est utilisé.
• Si vous avez sélectionné « <1SPK> » pour « S BACK OUT » (voir page 17), appuyez sur S BACK L, puis sur LEVEL+ ou LEVEL- pour ajuster le niveau de sortie.
• Après avoir appuyé sur SOUND, les touches numériques servent aux réglages du son. Pour utiliser les touches numériques pour piloter votre source cible, appuyez sur la touche de sélection de source correspondante avant l'opération.

Réglage des courbes d'égalisation — D EQ 63Hz/250Hz/1kHz/4kHz/16kHz

Vous pouvez régler les courbes d'égalisation dans cinq bandes de fréquences (fréquence centrale : 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) pour les enceintes avant.

• Une fois le réglage effectué, il est mémorisé pour chaque source.

Plage de réglage : -8 (dB) à +8 (dB) (par intervalles de 2 dB)

Réglage initial : 0 (dB) pour toutes les bandes

• Lorsqu'un réglage est effectué, l'indicateur DIGITAL EQ s'allume sur l'écran. Si aucun réglage n'est nécessaire, réglez toutes les bandes de fréquences sur "0 (dB)".
• L'indicateur DIGITAL EQ s'éteint sur l'écran.

Depuis la télécommande :

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l'étape 2.

1 Appuyez sur SOUND. 2 Appuyez plusieurs fois sur D. EQ FREQ pour sélectionner la bande à régler. 3 Appuyez sur LEVEL ou LEVEL pour ajuster le motif d'égalisation de la bande sélectionnée. 4 Répétez les étapes 2 et 3 pour régler les autres bandes.

REMARQUE

Après avoir appuyé sur SOUND, les touches numériques fonctionnent pour les réglages sonores. Pour utiliser les touches numériques pour piloter votre source cible, appuyez sur la touche de sélection de source correspondante avant l'opération.

Réglage des sons graves

Renforcement des graves — BASS BOOST

Vous pouvez renforcer le niveau des graves — Bass Boost.

• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque source.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

B BOOST <ON>

Select to boost the bass level. The B.BOOT indicator lights up on the display.

B BOOST

Select to deactivate the Bass Boost.

Réglage initial : B BOOST

REMARQUE

Cette fonction n'affecte que le son provenant des enceintes avant.

Atténuation du signal d'entrée — INPUT ATT

Lorsque le niveau d'entrée d'une source analogique est trop élevé, le son sera déformé. Si cela se produit, vous devez atténuer le niveau du signal d'entrée pour éviter la distorsion du son.

• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque source.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

ATT <ON>

Select to attenuate the input signal level. The INPUT ATT indicator lights up on the display.

ATT <NORMAL>

Select to deactivate attenuation.

Réglage initial : ATT

Réglage des paramètres sonores pour les modes Surround/DSP

Vous pouvez régler les paramètres sonores Surround/DSP selon vos préférences.

• Pour plus de détails sur les modes Surround/DSP, voir les pages 31 à 35.

Réglage du niveau d'effet pour les modes DSP — EFFECT

Ce réglage n'est disponible que lorsque l'un des modes DSP (sauf ALL CH STEREO) est utilisé. Pour activer le mode DSP, voir la page 35. - Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode DSP. Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : EFFECT < 3>

Plus le nombre augmente, plus l'effet est fort.

Normalement, sélectionnez « 3 ».

Depuis la télécommande :

Appuyez sur SOUND, puis sur EFFECT pour sélectionner le niveau que vous souhaitez régler.

REMARQUE

Après avoir appuyé sur SOUND, les touches numériques servent aux réglages du son. Pour utiliser les touches numériques pour commander votre source cible, appuyez sur la touche de sélection de source correspondante avant l'opération.

Réglage de la taille virtuelle de la pièce pour les modes DSP — ROOM SIZE

Ce réglage n'est disponible que lorsque l'un des modes DSP (sauf ALL CH STEREO) est utilisé. Pour activer le mode DSP, voir page 35.

• Si « SURROUND SPK » est réglé sur « » (voir page 17), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode DSP.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : ROOM SIZE <3>

Plus le nombre augmente, plus l'intervalle entre les réflexions augmente, ce qui donne l'impression d'être dans une pièce plus grande. Normalement, sélectionnez « 3 ».

Réglage de l'effet de vivacité pour les modes DSP — LIVENESS

Ce réglage n'est disponible que lorsque l'un des modes DSP (sauf ALL CH STEREO) est utilisé. Pour activer le mode DSP, voir page 35.

• Si « SURROUND SPK » est réglé sur « » (voir page 17), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode DSP.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : LIVENESS < 3>

Plus le nombre augmente, plus le niveau d'atténuation des réflexions dans le temps diminue, de sorte que l'acoustique passe de « Dead » à « Live ». Normalement, sélectionnez « 3 ».

Réglage de la commande Panorama pour Pro Logic IIx Music et Pro Logic II Music — PANORAMA

Ce réglage est disponible lorsque Pro Logic IIx Music ou Pro Logic II Music est activé pour le signal sonore analogique ou numérique à 2 canaux. Pour activer Pro Logic IIx Music ou Pro Logic II Music, voir page 35.

• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous modifiiez le réglage.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

PANorama <ON>

Select to add “wraparound” sound effect with side-wall image.

PANorama <OFF>

Select to listen to originally recorded sound.

Réglage initial : PANORAMA

Réglage de la localisation du canal central pour Pro Logic IIx Music et Pro Logic II Music — CENTER WIDTH

Ce réglage est disponible lorsque Pro Logic IIx Music ou Pro Logic II Music est activé pour le signal sonore analogique ou numérique à 2 canaux. Pour activer Pro Logic IIx Music ou Pro Logic II Music, voir page 35.

• Si "CENTER SPK" est réglé sur "NO" (voir page 17), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous changiez le paramètre.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

Plage de réglage : OFF et 1 à 7 (par intervalles de 1)

Réglage initial : CWIDTH <3>

Plus le nombre augmente, plus le son du canal central se déplace vers les enceintes gauche et droite.

Normalement, sélectionnez "3".

Réglage de la position de localisation du son pour Pro Logic IIx Music et Pro Logic II Music — DIMENSION

Ce réglage est disponible lorsque Pro Logic IIx Music ou Pro Logic II Music est activé pour le signal sonore analogique ou numérique à 2 canaux. Pour activer Pro Logic IIx Music ou Pro Logic II Music, voir page 35.

• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous changiez le paramètre.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

Plage de réglage : 1 à 7 (par intervalles de 1)

Réglage initial : DIMENSION <4>

Plus le nombre augmente, plus la localisation du son se déplace de l'avant vers l'arrière.

Normalement, sélectionnez "4".

Réglage de la localisation sonore du canal central — CENTER GAIN

Ce réglage n'est disponible que lorsque Neo:6 Music est utilisé.

• Si "CENTER SPK" est réglé sur "NO" (voir page 17), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous changiez le paramètre.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

Plage de réglage : 0 à 1,0 (par intervalles de 0,1)

Réglage initial : C GAIN <0,3>

Plus le nombre augmente, plus le canal central est localisé clairement.

Normalement, sélectionnez "0,3".

Réglage du timbre central — CENTER TONE

Ce réglage est disponible lorsqu'un des modes Surround/DSP est utilisé. Pour activer le mode Surround/DSP, voir page 35.

• Si "CENTER SPK" est réglé sur "NO" (voir page 17), cet élément n'est pas réglable.
• Ce réglage est commun à tous les modes Surround, et est mémorisé séparément pour les modes DSP.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : C TONE <3>

Plus le nombre augmente, plus le dialogue devient fort. Normalement, sélectionnez « 3 ». - Lorsque le ton central est réglé sur autre chose que « C TONE < 3 > », l'indicateur C.TONE s'allume sur l'écran.

Depuis la télécommande :

Appuyez sur SOUND, puis sur C. TONE pour sélectionner le niveau à régler.

REMARQUE

Après avoir appuyé sur SOUND, les touches numériques fonctionnent pour les réglages sonores. Pour utiliser les touches numériques pour piloter votre source cible, appuyez sur la touche de sélection de source correspondante avant l'opération.

Alignement de la localisation verticale du canal central pour les modes Surround/DSP — CENTER ALIGN

Ce réglage est disponible lorsqu'un des modes Surround/DSP (sauf Pro Logic IIx Music, Pro Logic II Music, NEO:6 Music et ALL CH STEREO) est utilisé. Pour activer le mode Surround/DSP, voir page 35.

• Si « CENTER SPK » est réglé sur « NO » (voir page 17), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode Surround/DSP.
• Vous ne pouvez pas utiliser la télécommande pour ce réglage.

C ALIGN ON

Sélectionnez cette option lorsque vous ne ressentez pas que les acteurs ou les chanteurs parlent ou chantent à l'écran.

C ALIGN < OFF >

L'alignement central est désactivé.

Réglage initial : C ALIGN

Fonctions du tuner

Les fonctions du tuner s'effectuent principalement à partir de la télécommande.

REMARQUE

Lorsque vous avez sélectionné « FM » ou « AM » à l'aide du sélecteur de source sur la façade, la télécommande peut ne pas fonctionner pour les opérations du tuner. Pour utiliser la télécommande pour les opérations du tuner, sélectionnez « FM » ou « AM » à l'aide du bouton FM/AM de la télécommande.

Réglage manuel des stations

UNIQUEMENT à partir de la télécommande :

1 Appuyez sur FM/AM pour sélectionner la bande.

La dernière station reçue de la bande sélectionnée est syntonisée.

Chaque pression sur le bouton fait alterner la bande entre FM et AM (PO).

ANALOG L R S.WFR	TUNED STEREO AUTO MUTING
								MHz

2 Appuyez à plusieurs reprises ou maintenez enfoncé TUNING ou TUNING jusqu'à ce que la station souhaitée soit syntonisée.

• Appuyer (ou maintenir) sur TUNING augmente la fréquence.
• Appuyer (ou maintenir) sur TUNING diminue la fréquence.

REMARQUES

• Lorsque vous maintenez puis relâchez TUNING ou TUNING, la fréquence continue de changer jusqu'à ce qu'une station soit syntonisée.
• Lorsqu'une station avec un niveau de signal suffisant est syntonisée, le témoin TUNED s'allume sur l'afficheur.
• Lorsqu'un programme FM stéréo est reçu, l'indicateur STEREO s'allume également.

Utilisation de la présélection des stations

Une fois qu'une station est affectée à un numéro de canal, la station peut être syntonisée rapidement en sélectionnant simplement le numéro. Vous pouvez prérégler jusqu'à 30 stations FM et 15 stations AM (PO).

Pour mémoriser les stations présélectionnées

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 2.

À partir de la télécommande UNIQUEMENT :

1 Syntonisez la station que vous souhaitez prérégler (voir « Syntonisation manuelle des stations » ci-dessus).

• Si vous souhaitez mémoriser le mode de réception FM pour cette station, sélectionnez le mode de réception FM souhaité. Voir « Sélection du mode de réception FM » à la page 26.

ANALOG L R SWFR	TUNED STEREO AUTO MUTING
							MHz

2 Appuyez sur MEMORY.

La position du numéro de canal clignote sur l'afficheur pendant environ 5 secondes.

ANALOG L R S.WFR	TUNED STEREO AUTO MUTING
								MHz

3 Appuyez sur les touches numériques (1 - 10, + 10) pour sélectionner un numéro de canal pendant que la position du numéro de canal clignote.

• Pour le canal numéro 5, appuyez sur 5.
• Pour le canal numéro 15, appuyez sur +10, puis sur 5.
• Pour le canal numéro 30, appuyez sur +10, +10, puis sur 10.

ANALOG L R S.WPR	TUNED STEREO AUTO MUTING
								Mhz

4 Appuyez à nouveau sur MEMORY pendant que le numéro de canal sélectionné clignote à l'écran.

Le numéro de canal sélectionné cesse de clignoter.

La station est affectée au numéro de canal sélectionné.

5 Répétez les étapes 1 à 4 jusqu'à ce que vous ayez mémorisé toutes les stations souhaitées.

Pour effacer une station préréglée mémorisée

La mémorisation d'une nouvelle station sur un numéro de canal déjà utilisé efface la station précédemment mémorisée.

Pour syntoniser une station préréglée

Depuis la télécommande :

1 Appuyez sur FM/AM pour sélectionner la bande.

La dernière station reçue de la bande sélectionnée est syntonisée et les touches numériques fonctionnent désormais pour les opérations du tuner. Chaque pression sur la touche alterne la bande entre FM et AM (PO).

ANALOG L R S.WPR	TUNED STEREO AUTO MUTING
								MHz

2 Appuyez sur les touches numériques (1 - 10, + 10) pour sélectionner un numéro de canal préréglé.

ANALOG L R S.WPR	TUNED STEREO AUTO MUTING
	1111	1111	1111	1111	1111	1111	1111	MHz
	1111	1111	1111	1111	1111	1111	1111	MHz
	1111	1111	1111	1111	1111	1111	1111	MHz

• Pour le canal numéro 5, appuyez sur 5.
• Pour le canal numéro 15, appuyez sur +10, puis sur 5.
• Pour le canal numéro 30, appuyez sur +10, +10, puis sur 10.

Sur la face avant :

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l'étape 2.

1 Tournez le SÉLECTEUR DE SOURCE pour sélectionner « FM » ou « AM ».

La dernière station reçue de la bande sélectionnée est syntonisée.

2 Appuyez sur TUNER PRESET.

« P » apparaît sur l'écran, et MULTI JOG fonctionne maintenant pour sélectionner les canaux préréglés.

3 Tournez MULTI JOG pour sélectionner un numéro de canal préréglé.

• Pour augmenter les numéros de canaux préréglés, tournez MULTI JOG dans le sens des aiguilles d'une montre.
• Pour diminuer les numéros de canaux préréglés, tournez MULTI JOG dans le sens inverse des aiguilles d'une montre.

Sélection du mode de réception FM

Lorsqu'une émission stéréo FM est difficile à recevoir ou est parasitée, vous pouvez changer le mode de réception FM pendant la réception d'une émission FM.

• Vous pouvez mémoriser le mode de réception FM pour chaque station préréglée (voir page 25).

UNIQUEMENT à partir de la télécommande :

Pendant l'écoute d'une station FM, appuyez sur FM MODE.

Chaque fois que vous appuyez sur le bouton, le mode de réception FM alterne entre « AUTO MUTING » et « MONO ».

AUTO MUTING	Normally select this. When a program is broadcast in stereo, you will hear stereo sound; when in monaural, you will hear monaural sound. This mode is also useful to suppress static noise between stations. The AUTO MUTING indicator lights up on the display.
MONO	Select this to improve the reception (but stereo effect will be lost). In this mode, you will hear noise while tuning in to the stations. The AUTO MUTING indicator goes off from the display. (The STEREO indicator also goes off.)

Réglage initial : COUPURE AUTO

Utilisation du système de données radio (RDS) pour recevoir les stations FM

Seuls les boutons de la télécommande sont utilisés pour les opérations RDS.

Le RDS permet aux stations FM d'envoyer un signal supplémentaire en plus de leurs signaux de programme réguliers. Par exemple, les stations envoient leurs noms, ainsi que des informations sur le type de programme qu'elles diffusent, comme le sport ou la musique, etc.

Lorsqu'une station FM qui fournit le service RDS est syntonisée, l'indicateur RDS s'allume sur l'afficheur.

Indicateur RDS

Avec le récepteur, vous pouvez recevoir les types de signaux RDS suivants :

PS (Program Service):	Shows commonly known station names.
PTY (Program Type):	Shows types of broadcast programs.
RT (Radio Text):	Shows text messages the station sends.
Enhanced Other Networks:	See page 30.

REMARQUES

• Le RDS n'est pas disponible pour les émissions AM (PO).
• Le RDS peut ne pas fonctionner correctement si la station syntonisée ne transmet pas correctement le signal RDS ou si la force du signal est faible.

Quelles informations les signaux RDS peuvent-ils fournir ?

Vous pouvez voir les signaux RDS que la station envoie sur l'afficheur.

Appuyez sur DISPLAY MODE tout en écoutant une station FM.

Chaque fois que vous appuyez sur le bouton, l'affichage change pour montrer les informations suivantes :

PS (Service de programme) :

Pendant la recherche, "PS" apparaît puis les noms de stations s'affichent. "NO PS" apparaît si aucun signal n'est envoyé.

PTY (Type de programme) :

Pendant la recherche, "PTY" apparaît puis le type de programme diffusé s'affiche. "NO PTY" apparaît si aucun signal n'est envoyé.

RT (Texte radio) :

Pendant la recherche, "RT" apparaît puis les messages texte envoyés par la station s'affichent. "NO RT" apparaît si aucun signal n'est envoyé.

Fréquence :

Fréquence de la station (service non RDS).

À propos des caractères affichés à l'écran

Lorsque l'écran affiche les signaux PS, PTY ou RT, les caractères suivants sont utilisés :

• L'écran ne peut pas afficher les lettres accentuées ; par exemple, "A" peut représenter des "A" accentués comme "Ä, Å, Ã, Â, Á, À, ā, ă, ą, et Â."

REMARQUE

Si la recherche se termine immédiatement, "PS", "PTY" et "RT" n'apparaissent pas à l'écran.

Recherche d'un programme par codes PTY

L'un des avantages du service RDS est que vous pouvez localiser un type de programme particulier parmi les canaux préréglés (voir pages 25 et 26) en spécifiant les codes PTY.

Pour rechercher un programme à l'aide des codes PTY

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à partir de l'étape 1.

1 Appuyez sur PTY SEARCH en écoutant une station FM.

"PTY SELECT" clignote sur l'afficheur.

2 Pendant que "PTY SELECT" clignote, appuyez sur PTY ou PTY jusqu'à ce que le code PTY souhaité apparaisse sur l'afficheur. 3 Appuyez à nouveau sur PTY SEARCH, pendant que le code PTY sélectionné à l'étape précédente est toujours affiché.

Pendant la recherche, "SEARCH" et le code PTY sélectionné apparaissent en alternance sur l'afficheur.

Le récepteur recherche parmi les 30 stations FM préréglées, s'arrête lorsqu'il trouve celle que vous avez sélectionnée et s'accorde sur cette station.

• Pour arrêter la recherche à tout moment, appuyez sur PTY SEARCH pendant la recherche.
• Si aucun programme n'est trouvé, "NOT FOUND" apparaît sur l'afficheur.

Pour continuer la recherche après le premier arrêt

Appuyez à nouveau sur PTY SEARCH pendant que les indications sur l'afficheur clignotent.

Codes PTY - Pour plus de détails sur chaque code, voir "Description des codes PTY" à la page 29.

Description des codes PTY :

News:	News.
Affairs:	Topical program expanding or enlarging upon the news—debate or analysis.
Info (Information): Programs the purpose of which is to impart advice in the widest sense.
Sport:	Programs concerned with any aspect of sports.
Educate (Education): Educational programs.
Drama:	All radio plays and serials.
Culture:	Programs concerning any aspect of national or regional culture, including language, theatre, etc.
Science:	Programs about natural sciences and technology.
Varied:	Used for mainly speech-based programs such as quizzes, panel games and personality interviews.
Pop M (Music): Commercial music of current popular appeal.
Rock M (Music): Rock music.
Easy M (Music): Current contemporary music considered to be “easy-listening.”
Light M (Music): Instrumental music, and vocal or choral works.
Classics:	Performances of major orchestral works, symphonies, chamber music, etc.
Other M (Music): Music not fitting into any of the other categories.
Weather:	Weather reports and forecasts.
Finance:	Stock Market reports, commerce, trading, etc.
Children:	Programs targeted at a young audience.

Social:	Programs about sociology, history, geography, psychology and society.
Religion:	Religious programs.
Phone In:	Involving members of the public expressing their views either by phone or at a public forum.
Travel:	Travel information.
Leisure:	Programs about recreational activities.
Jazz:	Jazz music.
Country:	Songs which originate from, or continue the musical tradition of the American Southern States.
Nation M (Music):	Current popular music of the nation or region in that country's language.
Oldies:	Music from the so-called “golden age” of popular music.
Folk M (Music):	Music which has its roots in the musical culture of a particular nation.
Document:	Programs concerning factual matters, presented in an investigative style.
TEST:	Broadcasts for testing emergency broadcast equipment or unit.
Alarm !!:	Emergency announcement.
None:	No program type, unidentified program, or difficult to categorize into particular types.

La classification des codes PTY pour certaines stations FM peut différer de la liste ci-dessus.

Passage temporaire au programme de votre choix

Un autre service RDS pratique est appelé "Enhanced Other Networks" (Réseaux Améliorés Autres).

Cela permet au récepteur de basculer temporairement vers un programme de votre choix (TA, NEWS et/ou INFO) diffusé par une autre station, sauf dans le cas suivant :

• Le mode Enhanced Other Networks ne fonctionne que lors de la réception d'une station FM avec le code Enhanced Other Networks.

Avant de commencer, rappelez-vous...

La fonction Enhanced Other Networks ne s'applique qu'aux stations FM préréglées.

Appuyez plusieurs fois sur TA/NEWS/INFO jusqu'à ce que le type de programme souhaité apparaisse à l'écran.

Chaque fois que vous appuyez sur le bouton, le(s) type(s) de programme change(nt) et le(s) indicateur(s) correspondant(s) s'allume(nt) comme suit :

TA : Annonce de trafic dans votre région.

NEWS : Actualités.

INFO : Programme dont le but est de prodiguer des conseils au sens le plus large.

Comment fonctionne réellement la fonction Enhanced Other Networks :

Si une autre station FM commence à diffuser le type de programme que vous avez sélectionné pendant que vous écoutez une station FM

Le récepteur bascule automatiquement sur cette station. L'indicateur du type de programme reçu commence à clignoter.

Lorsque le programme est terminé, le récepteur revient à la station précédemment syntonisée, mais reste en mode veille Enhanced Other Networks. L'indicateur du type de programme reçu cesse de clignoter et reste allumé.

Si la station actuellement syntonisée commence à diffuser le type de programme que vous avez sélectionné

Le récepteur continue de recevoir la station, mais l'indicateur du type de programme reçu commence à clignoter.

Lorsque le programme est terminé, l'indicateur du type de programme reçu cesse de clignoter et reste allumé, mais le récepteur reste en mode veille Enhanced Other Networks.

Pour arrêter d'écouter le programme sélectionné par Enhanced Other Networks

Appuyez à nouveau sur TA/NEWS/INFO à plusieurs reprises pour que l'indicateur du type de programme (TA/NEWS/INFO) s'éteigne de l'affichage. Le récepteur quitte le mode veille Enhanced Other Networks et revient à la station précédemment sélectionnée.

Lorsqu'une émission d'urgence (signal Alarm!) est envoyée par une station FM

Le récepteur s'accorde automatiquement sur la station, sauf dans les cas suivants :

• Lorsque vous écoutez des réseaux non-RDS — toutes les stations AM (PO), certaines stations FM et d'autres sources.
• Lorsque le récepteur est en mode veille.

Pendant la réception d'une émission d'urgence, "Alarm!" apparaît sur l'affichage.

Le signal TEST est utilisé pour tester l'équipement — pour vérifier s'il peut recevoir correctement le signal Alarm!

Le signal TEST fait fonctionner le récepteur de la même manière que le signal Alarm!. Si le signal TEST est reçu, le récepteur passe automatiquement à la station diffusant le signal TEST.

Pendant la réception du signal TEST, "TEST" apparaît sur l'affichage.

REMARQUES

• Les données Enhanced Other Networks envoyées par certaines stations peuvent ne pas être compatibles avec ce récepteur.
• Enhanced Other Networks ne fonctionne pas pour certaines stations FM avec le service RDS.
• Lors de l'écoute d'un programme syntonisé à l'aide de la fonction Enhanced Other Networks, la station ne change pas même si une autre station du réseau commence à diffuser un programme avec les mêmes données Enhanced Other Networks.
• Lors de l'écoute d'un programme syntonisé à l'aide de la fonction Enhanced Other Networks, vous ne pouvez utiliser que les fonctions TA/NEWS/INFO et DISPLAY MODE.

ATTENTION :

Si les stations alternent de manière intermittente entre la station syntonisée par la fonction Enhanced Other Networks et la station actuellement syntonisée, appuyez plusieurs fois sur TA/NEWS/INFO pour annuler la fonction Enhanced Other Networks.

Si vous n'appuyez pas sur le bouton, la station actuellement syntonisée est finalement reçue, et l'indication du type de données Enhanced Other

Networks clignotant sur l'affichage disparaît.

Création de champs sonores réalistes

Reproduction de l'ambiance d'un théâtre

Dans une salle de cinéma, de nombreux haut-parleurs sont placés sur les murs pour reproduire un son multicanal impressionnant, vous parvenant de toutes les directions.

Avec ces nombreux haut-parleurs, la localisation et le mouvement du son peuvent être exprimés.

Les modes Surround/DSP intégrés à ce récepteur peuvent créer presque le même son Surround que celui que vous pouvez ressentir dans une véritable salle de cinéma.

Présentation des modes Surround

Dolby Digital*

Dolby Digital est une méthode de compression du signal numérique, développée par Dolby Laboratories, et permet l'encodage et le décodage multicanal.

• Lorsqu'un signal Dolby Digital est détecté via l'entrée numérique, l'indicateur D/DIGITAL s'allume sur l'affichage.

Dolby Digital 5.1CH

La méthode d'encodage Dolby Digital 5.1CH (DOLBY DIGITAL) enregistre et compresse numériquement les signaux des canaux avant gauche, avant droit, central, surround gauche, surround droit et LFE (6 canaux au total, mais le canal LFE est compté comme 0.1 canal, d'où l'appellation 5.1 canaux).

Dolby Digital permet un son surround stéréo et fixe la fréquence de coupure des aigus surround à 20 kHz, contre 7 kHz pour Dolby Pro Logic. Ainsi, le mouvement du son et la sensation de présence sont bien plus améliorés qu'avec Dolby Pro Logic.

Dolby Digital EX

Dolby Digital EX (DOLBY D EX) est un format d'encodage surround numérique qui ajoute un troisième canal surround, appelé "surround arrière".

Par rapport au Dolby Digital 5.1CH conventionnel, ces canaux surround arrière nouvellement ajoutés permettent de reproduire des mouvements plus détaillés derrière vous lors de la lecture de logiciels vidéo. De plus, la localisation du son surround devient plus stable.

Dolby Surround

Dolby Pro Logic II

Dolby Pro Logic II est un format de lecture multicanal qui convertit les logiciels à 2 canaux en 5 canaux (plus un caisson de basses). La méthode de conversion matricielle utilisée pour Dolby Pro Logic II ne limite pas la fréquence de coupure des aigus surround et permet un son surround stéréo.

• Ce récepteur offre deux modes Dolby Pro Logic II : Pro Logic II Movie (PLII MOVIE) et Pro Logic II Music (PLII MUSIC).

Lorsque Dolby Pro Logic II est activé, l'indicateur □□□□□ s'allume sur l'écran.

PLII MOVIE

Suitable for playing any Dolby Surround encoded software. You can enjoy a sound field very close to the one created with discrete 5.1-channel sounds.

PLII MUSIC

Suitable for playing any 2-channel stereo software. You can enjoy wide and deep sounds.

• Fabriqué sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole double-D sont des marques de commerce de Dolby Laboratories.

Dolby Pro Logic IIx

Dolby Pro Logic IIx est un format de lecture multicanal nouvellement introduit qui convertit non seulement les logiciels multicanal mais aussi les logiciels à 2 canaux en 7.1 canaux (ou 6.1 canaux), développé à partir de Dolby Pro Logic II. La méthode de conversion matricielle utilisée pour Dolby Pro Logic IIx ne limite pas la fréquence de coupure des aigus surround.

• Ce récepteur offre deux types de modes Dolby Pro Logic IIx : Pro Logic IIx Movie (PLIIx MOVIE) et Pro Logic IIx Music (PLIIx MUSIC). Lorsque Dolby Pro Logic IIx est activé, « PLIIx MOVIE » ou « PLIIx MUSIC » s'affichent et le témoin DIO PLIIx s'allume sur l'écran.

PLIIx MOVIE

Suitable for playing any Dolby Surround encoded software. You can enjoy a sound field with a natural wraparound effect.

PLIIx MUSIC

Suitable for playing any 2-channel stereo software. You can enjoy wide and deep 7.1-channel sounds.

• Pour profiter d'un logiciel encodé en Dolby Digital, connectez la source à l'aide de la borne numérique située à l'arrière de ce récepteur. (Voir page 10.)

DTS**

DTS est une autre méthode de compression du signal numérique, développée par Digital Theater Systems, Inc., et permet l'encodage et le décodage multicanal (de 1 canal à 6.1 canaux). - Lorsqu'un signal DTS est détecté via l'entrée numérique, le témoin dts s'allume sur l'écran.

DTS Digital Surround

DTS Digital Surround (DTS) est un autre format audio numérique discret à 5.1 canaux disponible sur les logiciels CD, LD et DVD.

Par rapport au Dolby Digital, le format DTS Digital Surround a un taux de compression audio plus faible, ce qui lui permet d'ajouter de l'ampleur et de la profondeur aux sons reproduits. Ainsi, DTS Digital Surround offre un son naturel, solide et clair.

DTS Extended Surround (DTS-ES)

DTS-ES est un autre format d'encodage numérique multicanal. Il améliore considérablement l'impression surround à 360 degrés et l'expression spatiale en ajoutant un troisième canal surround : le canal surround arrière.

DTS-ES comprend deux formats de signal avec différentes méthodes d'enregistrement du signal surround : DTS-ES Discrete 6.1ch (ES DISCRETE) et DTS-ES Matrix 6.1ch (ES MATRIX).

DTS-ES Discrete 6.1ch a été conçu pour encoder (et décoder) un signal 6.1 canaux de manière discrète afin d'éviter les interférences entre chaque canal.

DTS-ES Matrix 6.1ch a été conçu pour ajouter un canal surround supplémentaire au DTS Digital Surround 5.1 canaux. En utilisant une méthode d'encodage/décodage matricielle, un signal de canal « surround arrière » supplémentaire est encodé (et décodé) dans les signaux des canaux surround gauche et droit.

DTS 96/24

Ces dernières années, l'intérêt pour des fréquences d'échantillonnage plus élevées a augmenté, tant pour l'enregistrement que pour la reproduction à la maison. Des fréquences d'échantillonnage plus élevées permettent une plage de fréquences plus large et des profondeurs de bits plus grandes offrent une plage dynamique étendue.

DTS 96/24 est un format de signal numérique multicanal (fs 96 kHz/24 bits) introduit par Digital Theater Systems, Inc. pour offrir une « qualité sonore supérieure au CD » à la maison.

• Lorsqu'un signal DTS 96/24 est détecté, les indicateurs dts et 96/24 s'allument. Vous pouvez profiter de son son 5.1 canaux avec une qualité totale.

DTS Neo:6

DTS Neo:6 est une autre méthode de conversion pour créer un son 6 canaux (plus subwoofer) à partir de logiciels 2 canaux analogiques/numériques en utilisant le décodeur matriciel numérique haute précision utilisé pour DTS-ES Matrix 6.1ch. - Ce récepteur fournit les modes DTS Neo:6 suivants : Neo:6 Cinema (NEO:6 CINEMA) et Neo:6 Music (NEO:6 MUSIC). Lorsque l'un d'eux est activé, l'indicateur NEO:6 s'allume sur l'écran.

NEO:6 CINEMA

Suitable for playing movies. You can get the same atmosphere with 2-channel software as with 6.1-channel software. It is also effective for playing software encoded with conventional surround formats.

NEO:6 MUSIC

Suitable for playing music software. The front channel signals bypass the decoder (resulting in no loss of sound quality) and the surround signals transmitted through the other speakers expand the sound field naturally.

**« DTS », « DTS-ES », « Neo:6 » et « DTS 96/24 » sont des marques de commerce de Digital Theater Systems, Inc.

Lorsque vous utilisez le mode Surround, les sons sortent des enceintes activées que le mode Surround requiert.

• Si « SURROUND SPK » ou « CENTER SPK » est réglé sur « » dans le réglage des enceintes (voir page 17), les signaux des canaux correspondants sont alloués et émis par les enceintes avant.
• Si « SURROUND SPK » et « CENTER SPK » sont tous deux réglés sur « » dans le réglage des enceintes (voir page 17), le traitement 3D-PHONIC original de JVC (développé pour créer l'effet surround uniquement avec les enceintes avant) est utilisé. L'indicateur 3D-PHONIC s'allume sur l'écran.

Mode 3D HEADPHONE

Si vous connectez un casque alors qu'un des modes Surround est en cours, le mode 3D HEADPHONE est activé quel que soit le type de logiciel lu.

« 3D HEADPHONE » apparaît sur l'écran et les indicateurs DSP et HEADPHONE s'allument.

À propos des autres signaux numériques

PCM linéaire

Données audio numériques non compressées utilisées pour les DVD, CD et Video CD.

Les DVD prennent en charge 2 canaux avec des fréquences d'échantillonnage de 48/96 kHz, à une quantification de 16/20/24 bits. En revanche, les CD et Video CD sont limités à 2 canaux avec 44,1 kHz à 16 bits.

• Lorsqu'un signal PCM linéaire est détecté, l'indicateur LINEAR PCM s'allume.

Dual Mono

Le Dual Mono se comprend facilement si l'on pense à la diffusion bilingue des programmes télévisés (cependant, le format Dual Mono n'est pas identique à ces formats analogiques).

Ce format est maintenant adopté dans Dolby Digital, DTS, etc. Il permet d'enregistrer séparément deux canaux indépendants (appelés canal principal et sous-canal).

• Vous pouvez sélectionner le canal que vous souhaitez écouter (voir page 19).

Présentation des modes DSP

Le son entendu dans une salle de concert, un club, etc. se compose de sons directs et de sons indirects — réflexions précoces et réflexions provenant de l'arrière. Les sons directs atteignent l'auditeur directement sans aucune réflexion. En revanche, les sons indirects sont retardés par les distances du plafond et des murs. Ces sons directs et indirects sont les éléments les plus importants des effets acoustiques surround.

Les modes DSP peuvent créer ces éléments importants et vous donner une véritable sensation d'« être sur place ».

Les modes DSP comprennent les modes suivants :

• Modes Digital Acoustic Processor (DAP) — HALL1, HALL2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1, THEATRE2
• MONO FILM — Utilisé pour tous les types de signaux à 2 canaux (y compris le signal Dual Mono)
• Mode All Channel Stereo (ALL CH STEREO)

Lorsqu'un des modes DSP est activé, le témoin DSP s'allume sur l'afficheur.

Modes Digital Acoustic Processor (DAP)

Vous pouvez utiliser les modes DAP suivants afin de reproduire un champ sonore plus acoustique dans votre pièce d'écoute.

HALL1	Reproduces the spatial feeling of a large shoebox-shaped hall designed primarily for classical concerts. (Its seating capacity is about 2000.)
HALL2	Reproduces the spatial feeling of a large vineyard-shaped hall designed primarily for classical concerts. (Its seating capacity is about 2000.)
LIVE CLUB	Reproduces the spatial feeling of a live music club with a low ceiling.
DANCE CLUB	Reproduces the spatial feeling of a rocking dance club.
PAVILION	Reproduces the spatial feeling of an exhibition hall with a high ceiling.
THEATRE1	Reproduces the spatial feeling of a large theatre where the seating capacity is about 600.
THEATRE2	Reproduces the spatial feeling of a small theatre where the seating capacity is about 300.

REMARQUE

Lorsque « THEATRE1 » ou « THEATRE2 » est activé pendant la lecture d'une source analogique ou numérique à 2 canaux, le décodeur Dolby Pro Logic II intégré est activé et l'indicateur DPLI s'allume.

En mode DAP, le son sort de tous les haut-parleurs connectés et activés.

• Si « SURROUND SPK » est réglé sur « » dans le réglage des haut-parleurs (voir page 17), le traitement 3D-PHONIC original de JVC (développé pour créer un effet surround uniquement avec les haut-parleurs avant) est utilisé. L'indicateur 3D-PHONIC s'allume sur l'afficheur.

■ MONO FILM

Afin de reproduire un champ sonore plus acoustique dans votre pièce d'écoute lors de la lecture de logiciels vidéo à son monophonique (signaux analogiques et numériques à 2 canaux, y compris le signal Dual Mono), vous pouvez utiliser ce mode.

L'effet surround sera ajouté et la localisation sonore des paroles des acteurs sera améliorée.

Ce mode ne peut pas être utilisé pour les signaux numériques multicanal.

Lorsque « MONO FILM » est utilisé, le son sort de tous les haut-parleurs connectés (et activés).

• Si « SURROUND SPK » est réglé sur « » dans le réglage des haut-parleurs (voir page 17), le traitement 3D-PHONIC original de JVC (développé pour créer un effet surround uniquement avec les haut-parleurs avant) est utilisé. L'indicateur 3D-PHONIC s'allume sur l'afficheur.
• Si les signaux entrants passent d'un signal numérique à 2 canaux à un autre type de signal numérique, « MONO FILM » est annulé et un mode Surround approprié est activé.

Mode stéréo tous canaux (ALL CH STEREO)

Ce mode peut reproduire un champ sonore stéréo plus large en utilisant tous les haut-parleurs connectés (et activés). Ce mode ne peut pas être utilisé si « SURROUND SPK » est réglé sur « » dans le réglage des haut-parleurs (voir page 17).

Son reproduit à partir d'une stéréo normale

Son reproduit en mode All Channel Stereo

Son reproduit en stéréo normale

Utilisation des modes Surround/DSP

Les modes Surround/DSP disponibles varient selon les réglages des enceintes et les signaux entrants. Voir le tableau ci-dessous.

• Les chiffres entre parenthèses suivant le type de signal entrant indiquent le nombre de canaux avant et le nombre de canaux surround. Par exemple, (3/2) indique que les signaux sont encodés avec trois signaux avant (gauche/droite/centre) et deux signaux surround (stéréo). Pour le réglage EX/ES/PLIIx, voir page 18.

Incoming Signal Type		EX/ES/PLIIx setting
		AUTO	ON	PLIIx MOVIE	PLIIx MUSIC	OFF
Dolby Digital	Dolby Digital Surround EX	DOLBY D EX*3.5	DOLBY D EX*3	☐ D+PLIIx MOVIE*2.3	☐ D+PLIIx MUSIC*3	DOLBY DIGITAL
	Dolby Digital (3/2, 2/2)	DOLBY DIGITAL	DOLBY D EX*3	☐ D+PLIIx MOVIE*2.3	☐ D+PLIIx MUSIC*3	DOLBY DIGITAL
	Dolby Digital (3/1, 2/1, 3/0, 1/0)	DOLBY DIGITAL
	Dolby Digital (Dual Mono)	DUAL MONO
DTS	DTS-ES Discrete*1	DTS-ES DSCRT*3	DTS-ES DSCRT*3	DTS+PLIIx MOVIE*2.3	DTS+PLIIx MUSIC*3	DTS SURROUND
	DTS-ES Matrix*1	DTS-ES MATRIX*3	DTS-ES MATRIX*3	DTS+PLIIx MOVIE*2.3	DTS+PLIIx MUSIC*3	DTS SURROUND
	DTS (3/2, 2/2)*1	DTS SURROUND	DTS+NEO:6*3	DTS+PLIIx MOVIE*2.3	DTS+PLIIx MUSIC*3	DTS SURROUND
	DTS (3/1, 2/1, 3/0, 1/0)	DTS
	DTS (Dual Mono)	DUAL MONO
Analogue/LINEAR PCM Dolby Digital (2/0)		PLIIx MOVIE*4/PLIIx MUSIC*4/NEO:6 CINEMA/NEO:6 MUSIC				PLII MOVIE/PLII MUSIC/NEO:6 CINEMA/NEO:6 MUSIC

1 Le traitement DTS 96/24 n'est pas appliqué lorsque le réglage EX/ES/PLIIx est activé. Si vous souhaitez appliquer le traitement, réglez EX/ES/PLIIx sur "OFF" (voir page 18). 2 Lorsque "S BACK OUT" est réglé sur "<1SPK>", D+PLIIx MOVIE devient DOLBY D EX et DTS+PLIIx MOVIE devient DTS+EX. 3 Lorsque "S BACK SPK" est réglé sur " ", Virtual Surround Back est activé pour les modes et l'indicateur VIRTUAL SB s'allume sur l'écran. 4 Lorsque "S BACK SPK" est réglé sur " ", PLIIx MOVIE devient PLII MOVIE et PLIIx MUSIC devient PLII MUSIC. *5 Pour certains logiciels Dolby Digital Surround EX, la reproduction Dolby Digital 5.1 canaux ("DOLBY DIGITAL") peut être appliquée même si vous avez sélectionné "<AUTO>". Dans ce cas, sélectionnez " " pour appliquer "DOLBY D EX."

À propos des modes DSP

• Les modes DSP suivants sont disponibles quel que soit le type de signal entrant : HALL1, HALL2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1, THEATRE2
• Si un signal entrant est un signal numérique multicanal (plus de 2 canaux), "MONO FILM" n'est pas disponible.
• Si "SURROUND SPK" est réglé sur " ", "ALL CH STEREO" n'est pas disponible.

Virtual Surround Back

Cette fonction crée un grand effet surround depuis l'arrière comme si vous aviez connecté une enceinte surround arrière. L'indicateur VIRTUAL SB (Surround Back) s'allume sur l'écran.

Si vous avez connecté (et activé) les enceintes surround, vous pouvez utiliser Virtual Surround Back sans connecter l'enceinte surround arrière.

Virtual Surround Back est activé lorsque EX/ES/PLIIx est réglé sur autre chose que " " et lors de la lecture de logiciels incluant les signaux suivants :

-Dolby Digital Surround EX -DTS-ES -Dolby Digital ou DTS avec plus de 4 canaux

Activation des modes Surround/DSP

Les modes Surround/DSP disponibles varient selon les réglages des enceintes et les signaux d'entrée. Pour plus de détails, voir page 34.

L'activation d'un des modes Surround/DSP rappelle automatiquement les réglages et ajustements mémorisés.

Pour ajuster le niveau de sortie des enceintes, voir page 22. - Lors de l'activation d'un des modes Surround/DSP, vous pouvez ajuster CENTER TONE (voir page 24). - Lors de l'activation d'un des modes Surround/DSP (sauf Pro Logic IIx Music, Pro Logic II Music, NEO:6 Music et ALL CH STEREO), vous pouvez ajuster CENTER ALIGN (voir page 24). - Lors de l'activation de NEO:6 MUSIC, vous pouvez ajuster CENTER GAIN (voir page 24). - Lors de l'activation du mode DSP (sauf le mode All Channel Stereo), vous pouvez ajuster les réglages suivants :

EFFECT (voir page 23)

LIVENESS (voir page 23)

ROOM SIZE (voir page 23)

• Lors de l'activation de "PLIIx MUSIC" et "PLII MUSIC", vous pouvez ajuster les réglages suivants :

CENTERWIDTH (voir page 24)

DIMENSION (voir page 24)

PANorama (voir page 23)

Sélection des modes Surround/DSP

Depuis la télécommande :

1 Sélectionnez et lisez une source.

• Assurez-vous d'avoir sélectionné correctement le mode d'entrée (analogique ou numérique).

2 Appuyez plusieurs fois sur SURROUND pour sélectionner le mode Surround/DSP souhaité.

Ex. : Lorsque « DOLBY DIGITAL » est sélectionné pour un logiciel multicanal Dolby Digital :

DOLBY DIGITAL

AUTO SURROUND*1 → Modes Surround*2

HALL1 → HALL2 → LIVE CLUB → DANCE CLUB

→ PAVILION → THEATRE1 → THEATRE2 →

MONO FILM*3 → ALL CH STEREO*4

SURROUND OFF → (Retour au début)

*1 « AUTO SURROUND » est le réglage initial. 2 Les modes Surround disponibles varient selon les réglages des enceintes et les signaux entrants. Pour plus de détails, voir page 34. 3 Si le signal entrant est un signal numérique multicanal (plus de 2 canaux), « MONO FILM » n'est pas disponible. 4 Si « SURROUND SPK » est réglé sur « », « ALL CH STEREO » n'est pas disponible.

Pour annuler les modes Surround/DSP

Appuyez plusieurs fois sur SURROUND jusqu'à ce que « SURROUND OFF » apparaisse à l'écran.

Sur la face avant :

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 2.

1 Sélectionnez et lisez une source.

• Assurez-vous d'avoir sélectionné correctement le mode d'entrée (analogique ou numérique).

2 Appuyez sur SURROUND.

MULTI JOG fonctionne maintenant pour sélectionner les modes Surround/DSP.

3 Tournez MULTI JOG pour sélectionner le mode Surround/DSP souhaité.

Ex. : Lorsque « DOLBY DIGITAL » est sélectionné pour un logiciel multicanal Dolby Digital :

1 « AUTO SURROUND » est le réglage initial. 2 Les modes Surround disponibles varient selon les réglages des enceintes et les signaux entrants. Pour plus de détails, voir page 34. 3 Si un signal entrant est un signal numérique multicanal (plus de 2 canaux), « MONO FILM » n'est pas disponible. 4 Si « SURROUND SPK » est réglé sur « », « ALL CH STEREO » n'est pas disponible.

Pour annuler les modes Surround/DSP

Tournez MULTI JOG jusqu'à ce que « SURROUND OFF » apparaisse sur l'écran.

Lorsque vous sélectionnez « AUTO SURROUND »

Vous pouvez profiter facilement du mode Surround.

• Pour plus de détails sur les modes Surround, voir page 34.
• Lorsque « AUTO SURROUND » est activé, le témoin AUTO SURR s'allume sur l'écran.

Comment fonctionne « AUTO SURROUND » ?

• Si un signal multicanal arrive, un mode Surround approprié sera sélectionné automatiquement.
• Si un signal Dolby Digital 2 canaux avec surround arrive, « PLIIx MOVIE » ou « PLII MOVIE » sera sélectionné.
• Si un signal Dolby Digital 2 canaux sans signal surround est reçu, "SURROUND OFF (stéréo)" sera sélectionné.
• Si un signal PCM linéaire est reçu, "SURROUND OFF (stéréo)" sera sélectionné.

REMARQUE

"AUTO SURROUND" ne s'applique pas dans les cas suivants : - lors de la lecture d'une source analogique, - lors de la sélection d'un des modes de décodage numérique fixes — "DOLBY DIGITAL" ou "DTS" (voir page 13).

Utilisation d'autres produits JVC

Vous pouvez utiliser la télécommande fournie pour commander non seulement ce récepteur, mais aussi d'autres produits JVC.

Reportez-vous également aux manuels fournis avec les autres produits. - Certains magnétoscopes JVC peuvent accepter deux types de signaux de commande — les codes de télécommande "A" et "B". Cette télécommande peut commander un magnétoscope dont le code de télécommande est réglé sur "A". - Certains enregistreurs DVD JVC peuvent accepter quatre types de signaux de commande. Cette télécommande peut commander un enregistreur DVD dont le code de télécommande est réglé sur le code initial. Pour plus de détails, reportez-vous au manuel fourni avec l'enregistreur DVD. - Pour commander d'autres produits, dirigez la télécommande directement vers le capteur de télécommande du produit cible.

TV Vous pouvez toujours effectuer les opérations suivantes :

TV VOLUME +/-:	Adjust the volume on the TV.
TV/VIDEO:	Change the input mode (either video input or TV tuner) on the TV.

Après avoir appuyé sur TV, vous pouvez effectuer les opérations suivantes sur le téléviseur.

STANDBY/ON Ⓞ/TV/STB:	Turn on or off the TV.
CHANNEL +/-:	Change the channel numbers.
1 – 9, 0, 100+:	Select the channel numbers.
RETURN (10):	Switch between the previous channel and the current channel.

Vous pouvez toujours effectuer l'opération suivante :

STANDBY/ON 0/1 VCR:	Turn on or off the VCR.
After pressing VCR, you can perform the following operations on the VCR.
CHANNEL +/-:	Change the channel numbers on the VCR.
►:	Start playback.
■:	Stop playback.
II:	Pause playback. To release it, press►.
FF:	Fast-wind a tape.
REW:	Rewind a tape.
REC PAUSE:	Enter recording pause. To start recording, press this button then►.

Après avoir réglé correctement le sélecteur de mode, vous pouvez effectuer les opérations suivantes sur l'enregistreur DVD ou le lecteur DVD.

Voir les instructions fournies avec l'enregistreur DVD ou le lecteur DVD pour plus de détails.

Changement du code de télécommande pour l'enregistreur DVD

Certains enregistreurs DVD JVC peuvent accepter quatre types de signaux de commande. Vous pouvez attribuer l'un des quatre codes à la télécommande fournie avec ce récepteur pour commander votre enregistreur DVD. Pour plus de détails, reportez-vous au manuel fourni avec l'enregistreur DVD.

Réglage initial : 03

1. Réglez le sélecteur de mode sur « DVR ». 2. Maintenez enfoncée la touche STANDBY/ON ○/I DVR/DVD. 3. Appuyez sur DVR/DVD. 4. Saisissez le code de télécommande souhaité à l'aide des touches 1 à 4 et 0.

Ex. : Pour saisir le code « 2 », appuyez sur 0, puis sur 2.

Code for DVR	Number to enter
1	01
2	02
3	03
4	04

5. Relâchez la touche STANDBY/ON ○/I DVR/DVD.

Le code de télécommande est maintenant modifié.

Vous pouvez toujours effectuer l'opération suivante :

STANDBY/ON ○/I DVR/DVD : allume ou éteint l'enregistreur DVD ou le lecteur DVD.

Après avoir appuyé sur DVR/DVD, vous pouvez effectuer les opérations suivantes sur l'enregistreur DVD et le lecteur DVD.

▶:	Start playback.
■:	Stop playback.
II:	Pause playback. To release it, press ▷.
▶■:	Skip to the beginning of the next chapter.
↓▲:	Return to the beginning of the current (or previous) chapter.
▲/▼/▲/▲:	Select an item on the menu screen.
MENU:	Display the menu recorded on discs.
ENTER:	Enter the selected item, channel number, chapter/title number, or track number (if required).

Uniquement pour les opérations de l'enregistreur DVD :

CHANNEL +/-:	Change the channel numbers.
1 - 9, 0:	Select a channel number (while stopped) or a chapter/title number, track number (while playing back). Press ENTER to enter the number.
REC PAUSE:	Enter recording pause. To start recording, press▶.

Uniquement pour les opérations du lecteur DVD :

1 - 10, 0, +10:

Select a chapter/title number, track number, menu item, etc.

Si ces touches ne fonctionnent pas normalement, utilisez la télécommande fournie avec votre enregistreur DVD ou lecteur DVD. Reportez-vous également aux manuels fournis avec l'enregistreur DVD ou le lecteur DVD pour plus de détails.

Fonctionnement des produits d'autres fabricants

En modifiant les signaux transmissibles, vous pouvez utiliser la télécommande fournie pour faire fonctionner les produits d'autres fabricants.

Reportez-vous également aux manuels fournis avec les autres produits. - Pour faire fonctionner ces composants avec la télécommande, vous devez d'abord définir les codes des fabricants pour le téléviseur, le magnétoscope, le décodeur et le lecteur DVD. - Après avoir remplacé les piles de la télécommande, définissez à nouveau les codes des fabricants. - Toutes les fonctions peuvent ne pas être assignées aux touches sur certains équipements.

Modification des signaux transmissibles pour faire fonctionner un téléviseur

1. Maintenez enfoncée la touche STANDBY/ON ○/I TV/STB. 2. Appuyez sur TV. 3. Saisissez le code du fabricant à l'aide des touches 1 à 9 et 0.

Voir « Codes fabricants pour téléviseurs » à droite.

4 Relâchez STANDBY/ON O/I TV/STB.

Vous pouvez maintenant effectuer les opérations suivantes sur le téléviseur.

TV VOLUME +/-:	Adjust the volume on the TV.
TV/VIDEO:	Change the input mode (either TV orVIDEO).

Après avoir appuyé sur TV, vous pouvez effectuer les opérations suivantes sur le téléviseur.

STANDBY/ON Ⓞ/I TV/STB:	Turn on or off the TV.
CHANNEL +/-:	Change the channel numbers.
1 – 9, 0, 100+ (+10):	Select the channel numbers.

Voir les instructions fournies avec le téléviseur pour plus de détails.

5 Après avoir appuyé sur TV, essayez de faire fonctionner votre téléviseur en appuyant sur STANDBY/ON O/I TV/STB.

Lorsque votre téléviseur s'allume ou s'éteint, vous avez entré le bon code.

Si plusieurs codes sont répertoriés pour votre marque de téléviseur, essayez chacun jusqu'à ce que le bon soit entré.

Codes fabricants pour téléviseurs

Manufacturer	Codes
JVC	01
Daewoo	03, 19, 20
Grundig	02
Panasonic	06, 07
Philips	03
Samsung	08, 09, 20
Sony	09, 10, 11, 12, 13
Thomson	04, 05, 14, 15, 16, 17, 18

Réglage initial : 01

Les codes fabricants sont sujets à modification sans préavis. S'ils sont modifiés, cette télécommande ne pourra pas faire fonctionner l'équipement.

Changement des signaux transmissibles pour faire fonctionner un magnétoscope

1 Maintenez enfoncé STANDBY/ON O/I VCR. 2 Appuyez sur VCR. 3 Entrez le code fabricant à l'aide des boutons 1 à 9 et 0.

Voir « Codes fabricants pour magnétoscopes » à droite.

4 Relâchez STANDBY/ON O/I VCR.

Vous pouvez maintenant effectuer l'opération suivante sur le magnétoscope.

STANDBY/ON O / I : allume ou éteint le magnétoscope. VCR :

Après avoir appuyé sur VCR, vous pouvez effectuer les opérations suivantes sur le magnétoscope.

CHANNEL +/-:	Change the channel numbers on the VCR.
►:	Start playback.
■:	Stop playback.
II:	Pause playback.
FF:	Fast-wind a tape.
REW:	Rewind a tape.
REC PAUSE:	Enter recording pause. To start recording, press this button then ▷.

Voir les instructions fournies avec le magnétoscope pour plus de détails.

5 Essayez de faire fonctionner votre magnétoscope en appuyant sur STANDBY/ON O / I puis sur VCR.

Lorsque votre magnétoscope s'allume ou s'éteint, vous avez entré le bon code.

Si plusieurs codes sont répertoriés pour votre marque de magnétoscope, essayez chacun d'eux jusqu'à ce que le bon soit entré.

Codes des fabricants pour magnétoscope

Manufacturer	Codes
JVC	01
Daewoo	19
Grundig	04
Loewe	03, 05, 06
Nokia	07
Orion	09
Panasonic	10
Philips	03, 11
Samsung	08, 12
Sanyo	02, 07
Sharp	13, 14
Sony	15, 16, 17, 20
Toshiba	18

Réglage initial : 01

Les codes des fabricants sont sujets à modification sans préavis. S'ils sont modifiés, cette télécommande ne pourra pas faire fonctionner l'équipement.

Modification des signaux transmissibles pour faire fonctionner un décodeur (STB)

1 Maintenez enfoncé STANDBY/ON O / I TV/STB. 2 Appuyez sur STB CONT. 3 Entrez le code du fabricant à l'aide des boutons 1 à 9 et 0.

Voir « Codes des fabricants pour décodeur (STB) » ci-dessous.

4 Relâchez STANDBY/ON O / I TV/STB.

Après avoir appuyé sur STB CONT, vous pouvez effectuer les opérations suivantes sur le décodeur.

STANDBY/ON Ⓒ/I TV/STB:	Turn on or off the STB.
CHANNEL +/-:	Change the channel numbers on the STB.
1 – 10, 0, +10:	Select the channel numbers on the STB.

Voir les instructions fournies avec le décodeur pour plus de détails.

5 Après avoir appuyé sur STB CONT, essayez de faire fonctionner votre décodeur en appuyant sur STANDBY/ON □ / ITV/STB.

Lorsque votre décodeur s'allume ou s'éteint, vous avez entré le bon code.

Si plusieurs codes sont répertoriés pour votre marque de décodeur, essayez chacun d'eux jusqu'à ce que le bon soit entré.

Codes des fabricants pour le décodeur

Manufacturer	Codes
JVC	01, 02
Canal+	08
Canal Satellite	08
D-Box	11
Grundig	03, 04
ITT Nokia	07
Pace	06, 12, 16
Panasonic	13
Philips	05, 10
Saba	16
Sagem	09, 14
Thomson	16
TPS	09
Wisi	03

Réglage initial : 01

• Modification des signaux transmissibles pour faire fonctionner un lecteur DVD

1 Réglez le sélecteur de mode sur "DVD". 2 Maintenez enfoncé STANDBY/ON ○ / I DVR/DVD. 3 Appuyez sur DVR/DVD. 4 Entrez le code du fabricant à l'aide des boutons 1 à 9 et 0.

Voir "Codes des fabricants pour lecteur DVD" ci-dessous.

5 Relâchez STANDBY/ON DVR/DVD.

Vous pouvez maintenant effectuer les opérations suivantes sur le lecteur DVD.

STANDBY/ON 0/1 DVR/DVD:	Turn on or off the DVD player.
►:	Start playback.
↓←:	Return to the beginning of the current chapter (or fast-forward for some models).
►►:	Skip to the beginning of the next chapter (or fast-reverse for some models).
■:	Stop playback.
II:	Pause playback.
MENU:	Display the menu recorded on DVD VIDEO discs.
▲/▼/▶/▲:	Select an item on the menu screen.
ENTER:	Enter the selected item.
1-10, 0, +10:	Select the chapter number.

Voir les instructions fournies avec le lecteur DVD pour plus de détails.

6 Essayez de faire fonctionner votre lecteur DVD en appuyant sur STANDBY/ON DVR/DVD.

Lorsque votre lecteur DVD s'allume ou s'éteint, vous avez entré le bon code.

Codes des fabricants pour lecteur DVD

Manufacturer	Codes
JVC	01
Panasonic	02
Philips	04
Pioneer	03
Sony	05
Toshiba	06
Yamaha	07

Réglage initial : 01

REMARQUE

Vous ne pouvez pas utiliser cette télécommande pour faire fonctionner les enregistreurs DVD d'autres fabricants.

Les codes des fabricants sont sujets à modification sans préavis. S'ils sont modifiés, cette télécommande ne pourra pas faire fonctionner l'équipement.

Utilisez ce tableau pour vous aider à résoudre les problèmes de fonctionnement courants. Si vous rencontrez des problèmes que vous ne pouvez pas résoudre, contactez le centre de service JVC.

PROBLEM		POSSIBLE CAUSE	SOLUTION
Power	The power does not come on.	The power cord is not plugged in.	Plug the power cord into an AC outlet.
	The receiver turns off (enters standby mode).	Speakers are overloaded because of high volume.	1. Stop the playback source. 2. Turn on the receiver again, then turn the volume down.
		Speakers are overloaded because of a short circuit at the speaker terminals.	Check the speaker wiring. If speaker wiring is not short-circuited, contact your dealer.
		The receiver is overloaded because of a high voltage.	Consult your dealer after unplugging the power cord.
	"OVER HEAT" flashes on the display, then the receiver turns off.	The receiver is overloaded because of high volume or long time usage.	Turn the volume down or turn off the receiver for a while and turn it on again. If the receiver turns off soon after doing solutions above, consult your dealer after unplugging the power cord.
Sound	No sound from speakers.	Speaker signal cables are not connected.	Check speaker wiring, then reconnect if necessary (see page 6) after unplugging the power cord.
		Connections are incorrect.	Check the audio connections (see pages 7 to 11) after unplugging the power cord.
		An incorrect source is selected.	Select the correct source.
		Muting is activated.	Press MUTING to cancel the mute (see page 14).
		An incorrect input mode (analogue or digital) is selected.	Select the correct input mode (analogue or digital).
	Sound from one speaker only.	Speaker signal cables are not connected properly.	Check speaker wiring and reconnect if necessary (see page 6) after unplugging the power cord.
	Sounds are intermittently distorted by the outside noise such as a lightning discharge.	When you use the digital coaxial connection, the sounds may be intermittently distorted by the outside noise such as a lightning discharge but the sound will be restored automatically.	This is not a malfunction.
Remote control	Remote control does not operate as you intend.	The remote control is not ready for your intended operation.	Set the mode selector correctly, then press the corresponding source selecting button or SOUND before operation.
	Remote control does not work.	There is an obstruction hiding the remote sensor on the receiver.	Remove the obstruction.
		Batteries are weak.	Replace batteries.
		The mode selector is set to the incorrect position.	Set the mode selector to the proper position.
Tuner	Continuous hiss or buzzing during FM reception.	Incoming signal is too weak.	Connect an outdoor FM antenna or contact your dealer.
		The station is too far away.	Select another station.
		The wrong antenna is being used.	Check with your dealer to be sure you have the correct antenna.
		Antennas are not connected properly.	Check the connections.
	Occasional cracking noise during FM reception.	Ignition noise from automobiles.	Move the antenna farther from automobile traffic.

Spécifications

Les conceptions et les spécifications sont sujettes à modification sans préavis.

Amplificateur

Puissance de sortie

En fonctionnement stéréo :

Canaux avant : 100 W par canal, min. RMS, sur 6 Ω à 1 kHz avec pas plus de 0,8 % de distorsion harmonique totale (IEC268-3).

En fonctionnement surround :

Canaux avant : 100 W par canal, min. RMS, sur 6 Ω à 1 kHz avec pas plus de 0,8 % de distorsion harmonique totale.

Canal central : 100 W, min. RMS, sur 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Canaux surround : 100 W par canal, min. RMS, sur 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Canaux surround arrière :

100 W par canal, min. RMS, sous 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Audio

Sensibilité d'entrée audio / impédance :

DVR/DVD, VCR, VIDEO, TV :

270 mV/47 kΩ

Entrée audio (DIGITAL IN)* :

Coaxial : DIGITAL IN 1 (DVR/DVD) :

0,5 V(crête-à-crête)/75 Ω

Optique : DIGITAL IN 2 (VIDEO) :

-21 dBm à -15 dBm

(660 nm ±30 nm)

USB : USB DIGITAL

• Correspond à Linear PCM, Dolby Digital et DTS (avec fréquence d'échantillonnage — 32 kHz, 44,1 kHz, 48 kHz).

Niveau de sortie audio :

DVR, VCR :

270 mV

Rapport signal/bruit (norme IHF/DIN) : 80 dB / 62 dB

Réponse en fréquence (6 Ω) : 20 Hz à 20 kHz (±1 dB)

Amplification des basses : +4 dB ±1 dB à 100 Hz

Égalisation (en mode DSP) :

Fréquences centrales : 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz

Plage de réglage : ±8 dB

Vidéo

Sensibilité/impédance d'entrée vidéo :

Vidéo composite : DVR/DVD, VCR, VIDEO :

1 V crête-à-crête / 75 Ω

S-vidéo : DVR/DVD, VCR, VIDEO :

Y (luminance) : 1 V crête-à-crête / 75 Ω

C (chrominance, burst) : 0,3 V crête-à-crête / 75 Ω

RGB : DVR/DVD, VCR : 0,7 V (c-à-c) / 75 Ω

Composante : DVR/DVD, VIDEO :

Y (luminance) : 1 V (c-à-c) / 75 Ω

PB, PR : 0,7 V (c-à-c) / 75 Ω

Niveau de sortie vidéo / impédance :

Vidéo composite : DVR, VCR, TV :

1 V (c-à-c) / 75 Ω

S-vidéo : DVR, VCR, TV :

Y (luminance) : 1 V (c-à-c) / 75 Ω

C (chrominance, burst) : 0,3 V (c-à-c) / 75 Ω

RGB : TV :

0,7 V (c-à-c) / 75 Ω

Composante : MONITOR OUT :

Y (luminance) : 1 V (c-à-c) / 75 Ω

PB, PR : 0,7 V (c-à-c) / 75 Ω

Synchronisation :

Négative

Tuner FM (IHF)

Plage d'accord : 87,50 MHz à 108,00 MHz

Sensibilité utile :

Monophonique : 17,0 dBf (1,9 µV/75 Ω)

Sensibilité pour un silence de 50 dB :

Monophonique : 21,3 dBf (3,2 µV/75 Ω)

Stéréophonique : 41,3 dBf (31,8 µV/75 Ω)

Séparation stéréo à la sortie REC :

35 dB à 1 kHz

Tuner AM (PO)

Plage d'accord : 522 kHz à 1629 kHz

Généralités

Alimentation : CA 230 V~, 50 Hz

Consommation électrique : 180 W (en fonctionnement)

0,9 W (en mode veille)

Dimensions (L × H × P) : 435 mm × 91,5 mm × 360 mm

Masse : 6,7 kg

JVC
