MODE D'EMPLOI PAC A95 DELONGHI
- Utilisez l'appareil en suivant exclusivement cette notice. Ces instructions ne couvrent pas toutes les conditions et situations pouvant se présenter. Il est toujours nécessaire d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les appareils électroménagers.
- Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
- Il est dangereux de modifier ou d’altérer d’une quelconque façon les caractéristiques de l’appareil. L’appareil doit être installé selon les normes nationales en matière d’équipements électriques.
- Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de SAV agréés par le fabricant. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses. Cet appareil doit être utilisé exclusivement par des enfants. L'appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insuffisantes, sans la surveillance vigilante et les instructions d'un responsable de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Cet appareil doit être relié à une mise à la terre efficace. Faites contrôler l'installation électrique par un électricien qualifié.
- Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
- Avant toute opération de nettoyage ou d'entretien, débranchez toujours l'appareil.
- Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
- N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur.
- Respectez une distance minimale de 50 cm entre l'appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs, etc.)
- Ne posez pas d'objets lourds ou chauds sur l'appareil.
- Nettoyez le filtre au moins une fois par semaine.
- Évitez d'utiliser des produits de chauffage tout près du climatiseur.
- L'appareil doit être transporté à la verticale ou couché sur le côté. Avant de transporter l'appareil, videz toute l'eau qu'il contient. Attendez au moins 1 heures avant de mettre en marche un appareil qui vient d'être transporté.
- Ne couvrez pas l'appareil avec des sacs en plastique avant de le ranger.
- Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour la collecte différentiée.
- Quand il arrive à la fin de sa vie utile, le climatiseur doit être apporté dans un centre de collecte spécialisé.
- Afin d'éviter tout risque, le cordon d'alimentation éventuellement abîmé devra être remplacé exclusivement par le Fabricant ou par son SAV.
- Le R410 est un gaz frigorigène conforme aux normes CEE sur l'écologie. Il est recommandé de ne pas percer le circuit frigorifique de l'appareil.
- INFORMATION ENVIRONNEMENTALE: Cette unité contient des fluorures à effet de serre couverts par le protocole de Kyoto. Les opérations d'entretien et d'élimination doivent être effectuées exclusivement par du personnel qualifié, (R410A, GWP=1975).
Avertissements pour l'elimination correcte du produit aux TERMES de la directive europeenne 2002/96/EC.
Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.
Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.
Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de recapturer les matériaux qui le composent dans le but d'une éco
nomie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un conteneur à ordres barré.
Branchement électrique
Avant de brancher la fiche sur la prise de courant, vérifiez si :
- la tension du secteur correspond à celle indiquée sur la plaque signalétique au dos de l'appareil;
- la prise et la ligne d'alimentation électrique peuvent supporter la charge requise;
- la prise est appropriée à la fiche de l'appareil, autrement, faites-la remplaçer;
- La prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents du travail.
Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24°C et 27°C et avec une humidité relative d'environ 50%.
Le climatiseur est un appareil qui prévient l'humidité et la chaleur de la pièce dans laquelle il est placé.
Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être déplacés non seulement d'une pièce à l'autre dans la maison mais aussi d'un édifice à l'autre.
L'air chaud de votre pièce passe à travers un échangeur de chaleur refroidi par un gaz réfrigérant. Il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.
Dans les modèles monobloc, une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant ; ensuite, une fois qu'elle est chaude et humide, elle est évacuée vers l'extérieur.

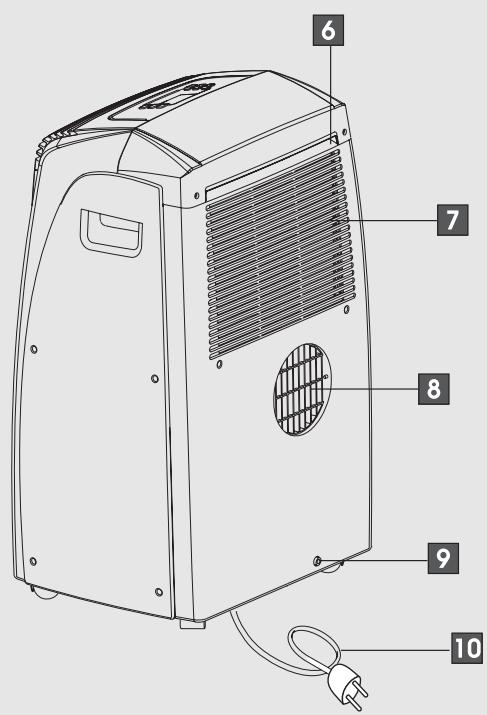

Description de l'appareil

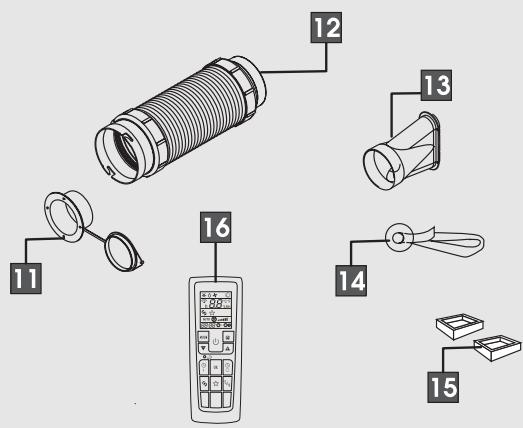

1 Grille de sortie d'air 2 Tableau de commande 3 Roulettes 4 Poignées 5 Récepteur de la télécommande 6 Filtre 7 Grille aspiration air 8 Logement du tuyau d'évacuation de l'air 9 Évacuation condensat 10 Cordon d'alimentation 11 Bouchon bride 12 Tuyau évacuation air 13 Embout pour fenêtre 14 Ventouses 15 Cale-roulettes 16 Télécommande
Preparation à l'emploi
Vous trouvez ci-après toutes les indications nécessaires pour préparer au moins le fonctionnement de votre climatiseur.

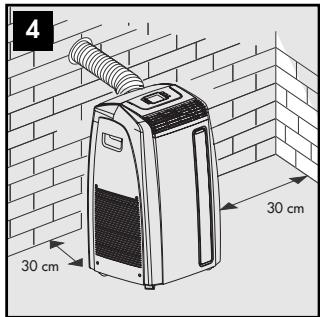

L'appareil doit toujours être installé en veillant à ce qu'il n'y ait aucun obstacle sur l'entrée ni sur la sortie de l'air.
Climatisation sans installation
Quelques simples opérations et votre appareil vous garantira le bien-être :

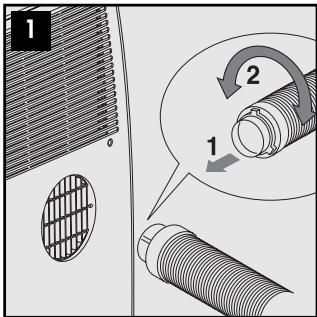

Fixez le tuyau d'évacuation de l'air dans le logement prévu à l'arrière de l'appareil (fig. 1). - Appliquez l'embout pour fenêtre à l'extrémité du tuyau. - Approchez le climatiseur d'une fenêtre ou d'une porte-fenêtre. - Allongez le tuyau ce qu'il faut pour atteindre la fenêtre. Assurez-vous de ne pas boucher le tuyau d'évacuation d'air. - Entrebailliez la fenêtre ou la porte-fenêtre et positionnez l'embout (fig. 2). - Si vous avez une fenêtre à double battant, utilisez la ventouse fournie avec l'appareil pour maintenir les vitres légèrement entrouvertes (fig. 3).
Limitez au maximum la longueur et les coudes du tuyau d'air et évitez les étranglements.
Si vous le désirez, l'appareil peut être aussi installé de manière semi-permanente. (Fig. 4)
Dans ce cas, vous devrez :

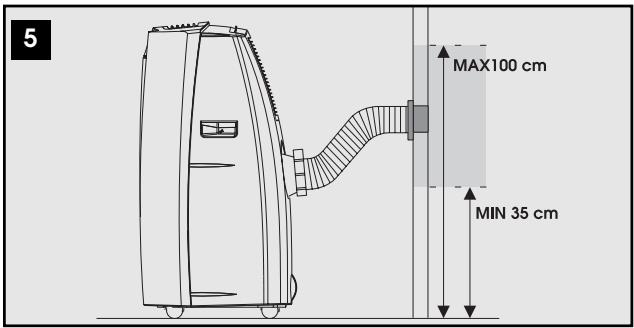

- percer un trou (Ø 134 mm) en respectant les hauteurs indiquées fig. 5.
Dans la vitre de la fenêtre
- Introduisez la bride dans le trou en suivant les indications fig. 6, 7 et 8. Fixez le tuyau dans le logement prévu au dos de l'appareil (fig. 1)
- Appliquez l'extrémité du tuyau contre la bride comme indiqué fig. 5. Quand le tuyau n'est pas raccordé, vous pouvez boucher le trou avec le bouchon de la bride.
Limitez le plus possible la longueur et les coudes du tuyau d'air et évitez les étranglements.
Dans le socle en bois de la porte-fenêtre
Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte entrebâillée (1 cm suffit) pour garantir un bon renouvellement d'air dans la pièce.
dans le mur : nous conseillons d'isoler la section du mur avec un matériau isolant approprié.

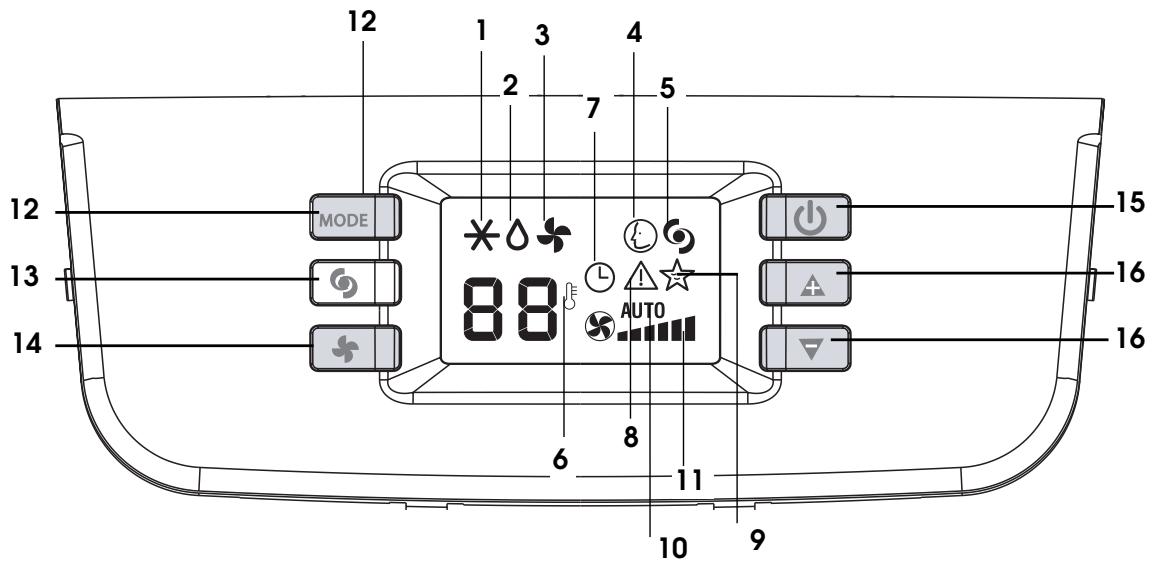

1 Symbole climatisation 2 Symbole déshumidification 3 Symbole ventilation 4 Symbole fonction SMART 5 Symbole fonction BOOST 6 Indicateur de température 7 Symbole Timer 8 Symbole alarme
9 Symbole fonction SLEEP 10 Indicateur AUTOFAN 11 Indicateur vitesse 12 Touche MODE (sélection des modalités) 13 Touche BOOST 14 Touche FAN 15 Touche ON/Stand-by 16 Touche incrément (+) et décrément (-) de la température
Fonctionnement depuis le tableau de commande
Le tableau de commande permet de gérer les principales fonctions de l'appareil mais pour exploiter complètement toutes les potentialités de l'appareil, il faut utiliser la télécommande.
Mise en MARCHE de l'appareil
- Branchez l'appareil. Deux lignes sur l'afficheur indiquent que l'appareil est en veille (stand-by).
- Appuyez sur la touche (J) jusqu'à ce que l'appareil se mette en marche, la dernière fonction active au moment de l'arrêt apparaitra.
N'arrêtez jamais le climatiseur en le débranchant directement. Appuyez sur la touche (1) et attendez quelques minutes avant de le débrancher : l'appareil pourrait ainsi effectuer les contrôles qui vérifient son état de fonctionnement.
Modalite climatisation
Idéal pour les périodes de touffeur qui imposent une action de rafraîchissement et de déshumidification.
Pour programmer correctement cette fonction:
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole Climatisation apparaisse
- Sélectionnez la température à l'aide de la touche + ou - jusqu'à ce que la valeur désirée apparaisse.
- Sélectionnez la vitesse de ventilation désirée en appuyant sur la touche "FAN". Les vitesses disponibles sont 4 :
Vitesse Maximum: pour atteindre le plus rapidement possible la température désirée
Vitesse Moyenne: pour réduire le niveau de bruit tout en maintenant un bon niveau de bien-être
Vitesse Minimum: pour avoir le plus de silence possible
AUTOFAN: l'appareil désit automatiquement laffective vitesse de ventilation, en fonction de latempérature programmée à l'écran.
L'été, les températures les plus adaptées varient de 24 à 27 °C
Les températures nettement inférieures à la température extérieure sont déconseillées.
Modalite déshumidification
Idéal pour réduire l'humidité ambiantesaisons intermédiaires, endroits humides, périodes de pluie, etc.)
En modalité déshumidification, l'appareil doit être réglé dans la même configuration que pour la modalité climatisation : le tuyau d'évacuation d'air doit être appliqué sur l'appareil de manière à ce que l'humidité soit évacuée vers l'extérieur.
Pour programmer correctement cette modalité:
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole déshumidification apparaisse.
Cette modalité ne permet pas de sélectionner la vitesse de ventilation, qui est sélectionnée automatiquement par l'appareil.
AUTO
Cette modalité de fonctionnement n'exige pas d'appliquer le tuyau d'évacuation d'air sur l'appareil.
Pour programmer correctement cette modalité:
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole ventilation apparaisse.
- Sélectionnez la vitesse de ventilation désirée en appuyant sur la touche FAN. Les vitesses disponibles sont 3 :
Vitesse Maximum: pour obtenir la puissance maximale de ventilation
Vitesse Moyenne: pour réduire le niveau de bruit tout en maintenant un bon niveau de bien-être
Vitesse Minimum: pour avoir le plus de silence possible
Cette modalité ne permet pas de sélectionner la vitesse AUTO.
Modalite SMART
L'appareil décide automatiquement s'il doit fonctionner en climatisation, ventilation ou (seulement sur les modèles qui le prévoient) CHAUFFAGE.
La vitesse de ventilation sera, elle aussi, automatiquement choisie selon les conditions ambiantes.
Pour programmer ces modalités :
- Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole SMART apparaisse.
Idéale pendant l'été pour rafraîchir rapidement la pièce.
Pour l'activer, il suffit d'appuyer sur la touche
L'appareil fonctionne en climatisation à la vitesse maximale de ventilation; tant que cette modalité reste sélectionnée, vous ne pouvez pas programmer de température ni modifier la vitesse de ventilation.
1 Symbole climatisation 2 Symbole déshumidification 3 Symbole ventilation 4 Indicateur vitesse de ventilation 5 Symbole SMART 6 Symbole fonction BOOST 7 Symbole fonction SLEEP 8 Indicateur vitesse de ventilation AUTO 9 Touche MODE (sélection modalité) 10 Touche FAN 11 Touche incrément (+) et décrément (-) de la température/humidité 12 Touche ON/Stand-by 13 Transmission signal 14 Indicateur échelle de température sélectionnée 15 Horloge 16 Symbole ON TIMER 17 Symbole OFF TIMER 18 Touche "Reset" (retour aux programmations d'usine) 19 Touche ON Timer 20 Touche SET 21 Touche OFF Timer 22 Touche fonction SLEEP 23 Touche sélection °C ou °F 24 Touche fonction BOOST
Utilisation de la télécommande
Dirigez la télécommande vers le récepteur de signal de l'appareil. La distance maximale entre la télécommande et l'appareil est de 7 mètres (sans aucun obstacle entre la télécommande et le récepteur) Maniez la télécommande très doucement: évitez de la faire tomber, de l'exposer aux rayons directs du soleil ou autres sources de chaleur.
- Retirez le couvercle au dos de la télécommande (fig. 19)
- Introduisez, dans la bonne position, deux piles R03 "AAA" de 1,5 V (voir les instructions à l'intérieur du couvercle). Refermez le couvercle.
Si vous remplacez ou si vous évacuez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.
Programmer l'heure EXACTE
Après avoir introduit les piles, l'horloge de l'écran clignotera tant que l'heure exacte ne sera pas programmée.
Effectuez les opérations suivantes :
- Appuyez sur la touche à partir de l'heure exacte. EnMAINANT LA PRESION SUR LA TOUCHE, VOUS ACTIVEZ LE défi-lément automatique des minutes, puis des dizaines de minutes, puis des heures.
- Dès que vous atteignez l'heure exacte, appuyez sur SET pour confirmer. Si vous devez, par la suite, modifier l'heure exacte, appuyez sur la touche SET et procédez au réglage comme indiqué précédemment.
- Pour annuler la programmation de la télécommande et revenir aux programmes d'origine, appuyez légèrement, avec la pointe d'un crayon ou d'un stylo, sur le bouton RESET
Fonctionnement avec télécommande
La première partie des commandes disponibles sur la télécommande correspond exactement au tableau de commande de l'appareil.
Référez-vous par conséquent aux instructions du chapitre Fonctionnement à partir du tableau de commande pour allumer l'appareil et sélectionner la modalité de fonctionnement (CLIMATISATION, DÉSHUMIDIFICATION, VENTILATION ou SMART) et la vitesse.
La section qui suit illustre les fonctions supplémentaires concernant les commandes situées dans le bas de la télécommande
Idéale pendant l'été pour rafraîchir rapidement la pièce.
Pour l'activer, il suffit d'appuyer sur la touche Θ
L'appareil fonctionne en climatisation à la vitesse maximale de ventilation; tant que cette modalité reste sélectionnée, vous ne pouvez pas programmer de température ni modifier la vitesse de ventilation.
Fonction SLEEP (FIG. 22)
Cette fonction est utile la nuit car elle réduit progressivement le fonctionnement de l'appareil.
Pour programmer correctement cette modalité :
- Sélectionnez le fonctionnement (climatisation, déshumidification ou smart) comme illustré plus haut.
- Appuyez sur la touche ★. L'appareil fonctionne dans la modalité précédemment sélectionnée.
La fonction SLEEP permet de maintenir la pièce à la température idéale et d'éviter une hausse ou une baisse excessive de celle-ci ou du taux d'humidité en fonctionnement silencieux.
La vitesse de ventilation est toujours au minimum, tandis que la température de la pièce ou le taux d'humidité varie graduellement selon les exigences de bien-être.
En modalité climatisation, la température augmente de 1°C au bout de 60 minutes et d'un autre degré au bout de 2 heures.
Selection de l'échelle de temperature (FIG. 25)
Si vous appuyez sur la touche [%_f], l'appareil commutera l'affichage de la température de ^ C en ^ F et vice versa.
Programmation de la minuterie
Cette fonction vous permet de programmer les heures de fonctionnement que vous désirez.
Programmation de la mise en marche
Appuyez sur la touche ON
L'heure de mise en marche et le message ON TIMER clignotent sur l'écran de la télécommande.
- Appuyez sur les touches A ou B pour programmer l'heure de mise en marche désirée.
- Après avoir atteint l'heure désirée, appuyez sur la touche SET pour confirmer : l'écran de la télécommande affiche le message ON TIMER tandis que l'écran de l'appareil affiche le symbole indiquant que la minuterie est en marche.

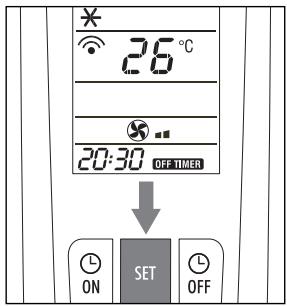

Programmation de l'arrêt
- Appuyez sur la touche O. L'heure d'arrêt et le message OFF TIMER clignotent sur l'écran de la télécommande.
- Appuyez sur les touches A ou B pour programmer l'heure d'arrêt désirée.
- Après avoir atteint l'heure désirée, appuyez sur la touche SET pour confirmer : l'écran de la télécommande affiche le message OFF TIMER tandis que l'écran de l'appareil affiche le symbole indiquant que la minuterie est en marche.
Autodiagnostic
L'appareil est doté d'un système d'autodiagnostic qui identifie certaines anomalies de fonctionnement. Les messages d'erreur sont affichés à l'écran de l'appareil.
Si l'ecran affiche....
LOW TEMPERATURE (hors-gel)
PROBE FAILURE (sonde défectueuse)
FULL TANK (bac plein)
Que FAIRE?
Quand la machine travaille en fonction de shumidification, ce dispositif évite la formation de glace. L'appareil repart automatiquement dès que le dégivrage est terminé.
Si ce message est affiché, contactez le SAV agréé le plus proche.
Videz le bac de sécurité en suivant les indications du paragraphe "Opérations fin de saison"
Conseils pour une utilisation correcte
Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatiseur :
- fermez toutes les portes et les fenêtres de la pièce à climatiser (fig. 9). Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte entrebaillée (1 cm suffit) afin de garantir un bon renouvellement d'air dans la pièce.
- Pour garantir un fonctionnement extrêmement économique, n'exposez pas la pièce aux rayons directs du soleil : fermez les rideaux et/ou baissez partiellement les stores (fig. 10).
- Ne posez pas d'objets sur le climatiseur
- N'obstruez pas l'entrée ni la sortie de l'air 2 (fig. 11) : laissez les grilles dégagées. Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce.
- N'utilisez pas l'appareil dans des endroits très humides (buanderie)
- N'utilisez pas l'appareil à l'extérieur.
- Contrôlez si le climatiseur est positionné sur un sol parfaitement plat. Placez éventuellement les cale-roulettes 14 sous les roulettes avant.
Avant toute opération de nettoyage ou d'entretien, arrêtez l'appareil en appuyant sur la touche (1) sur le tableau de commande ou sur la télécommande, attendez quelques minutes et débranchez l'appareil.
Nettoyage de la carrosserie
Nettoyez l'appareil avec un chiffon humide et essuyez-le avec un chiffon sec.
Ne lavez jamais le climatiseur à l'eau, cela pourrait être dangereux. N'utilisez jamais d'essence, ni d'alcool, ni de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.
Nettoyage du filtre à air.
Afin de maintenir intacte l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtre chaque semaine de fonctionnement.

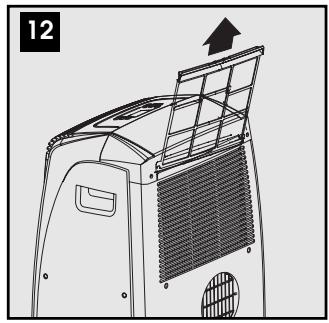

Le filtre se trouve au niveau de la grille d'aspiration (fig. 12).
Pour éliminer la poussière qui s'est déposée sur le filtre, utilisez un aspirateur. Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois.
La température de l'eau doit être inférieure à 40°C
Après l'avoir lavé, laissez-le sécher.
Vérifications de début de SAISON
Assurez-vous que le cordon d'alimentation et la prise sont en bon état et que la mise à la terre est efficace. Observez scrupuleusement les normes d'installation.
Opérations de fin de SAISON
Videz l'eau contenue dans la bassine de réception (fig. 13).
Retirez et videz la bassine. Ensuite, pour éliminer totalement l'eau résiduelle du circuit interne, stérilez le bouchon du tuyau de drainage et videz toute l'eau.
Une fois que tout est vide, rebouchez les tuyaux et remettez-les à leur place.
Nettoyez le filtre et faites-le bien sécher avant de le remonter.
Si quelque CHOSE NE MARCHE PAS...
| PROBLÉMES | CAUSES | SOLUTIONS |
| Le climatiseur ne marche pas | • Absence de courant
• La fiche n'est pas branchée
• Le dispositif de protection interne s'est déclenché | • Attendez
• Remettez la fiche
• Attende 30 minutes, si le problème persisté,appelez votre Centre SAV. |
| Le climatiseur ne marche que peu de temps | • Le tuyau d'évacuation de l'air forme un étranglement ou il plisse
• Une obstruction empêche l'évacuation de l'air à l'extérieur | • positionnez correctement le tuyau d'évacuation de l'air en limitant le plus possible la longueur et les coudes et évitez les étranglements
• identifiez et supprimez les obstacles qui empêchent 'évacuation de l'air à l'extérieur |
| Le climatiseur fonctionnement mais il ne rafraîchit pas la pièce | • Il y a une fenêtre, une porte ou des rideaux ouverts
• Une source de chaleur est en marche dans la pièce (four, sèche-cheveux, etc.)
• Le tuyau d'évacuation de l'air s'est déboitié
• le filtrte est encrassés | • fermez les portes, les fenêtes et les rideaux et suivez les «conseils pour une utilisation correcte» indiqués précédemment
• supprimez les sources de chaleur
• fixez le tuyau d'évacuation de l'air dans le logement prévu à l'arrête de l'appareil (fig. 1)
• nettoyez le filtrte comme indiqué précédemment |
| Pendant le fonctionnement, l'apparil générale une odeur désagréable dans la pièce | • le filtrte est encrassés | • nettoyez ou remplacez le filtrte comme indiqué précédemment |
| Le climatiseur ne fonctionner pas pendant 3 minutes environ après la remise en marche | • Pour protéger le compresseur, un dispositif interne retardé la mise en marche d'environ 3 minutes après la remise en marche | • attendez. Ce laps de temps après la remise en marche fait partie du fonctionnement normal |
| L'écran affiche le symbole: LT / PF / FT | • L'apparil est doté d'un système d'auto-diagnostic qui identifie certaines anomalies de fonctionnement. | • reféréz-vous au chapitre AUTODIAGNOSTIC |
Tension d'alimentation
voir plaque signalétique
Puissance max. absorbée en climatisation
Réfrigérant
Puissance frigorifique
Conditions de fonctionnement conseillées
Température dans la pièce en climatisation 18÷35°C
Dimensions de l'appareil
- largeur 463 mm hauteur 775 mm
- profondeur 382 mm poids 32 kg
Garantie
Les conditions de garantie et d'assistance technique sont indiquées dans la documentation qui accompagne votre appareil.
