Type de produit	Projecteur numérique DLP
Marque	BenQ
Modèles	MW705 (WXGA), MX704 (XGA)
Résolution native	MX704 : 1024 x 768 (XGA), MW705 : 1280 x 800 (WXGA)
Niveau de luminosité	Jusqu'à 3500 lumens ANSI (approximatif)
Contraste	13000:1 (typique)
Lampe	240 W, durée de vie jusqu'à 15000 h (mode SmartEco)
Haut-parleur intégré	1 x 2 watts
Alimentation	100-240 V CA, 50-60 Hz, 3.5 A
Consommation électrique	370 W (max), < 0.5 W (veille)
Poids	3.0 kg

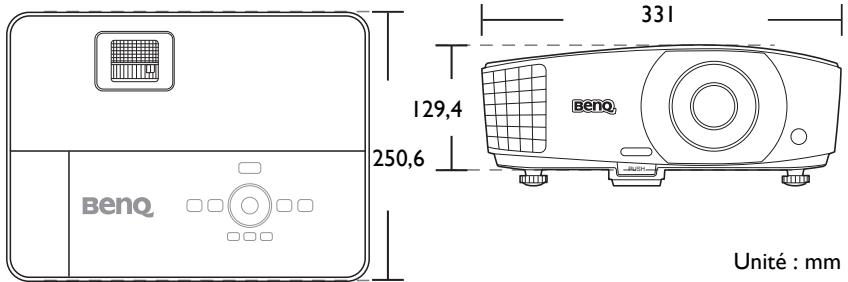

Dimensions (L x H x P)	331 x 129.4 x 250.6 mm
Entrées vidéo	VGA (D-Sub), HDMI (x2, 1 avec MHL), S-Vidéo, Composite, Composantes (via VGA)
Entrées audio	Prise audio PC (3.5 mm), RCA (G/D)
Sorties	VGA out, audio out (3.5 mm), USB Type-A (1.5A), mini USB
Connectivité sans fil	Via dongle optionnel QCast (HDMI/MHL)
Fonctions spéciales	SmartEco, ECO BLANK, 3D ready, correction trapézoïdale 2D, ajustement des coins, zoom numérique, mise sous tension directe, arrêt automatique, refroidissement rapide, démarrage sur signal
Température de fonctionnement	0 °C à 40 °C (niveau de la mer), jusqu'à 30 °C en altitude
Altitude maximale	3000 m avec mode Haute altitude activé
Accessoires fournis	Câble d'alimentation, câble VGA, télécommande avec piles, manuel d'utilisation, kit de montage au plafond en option

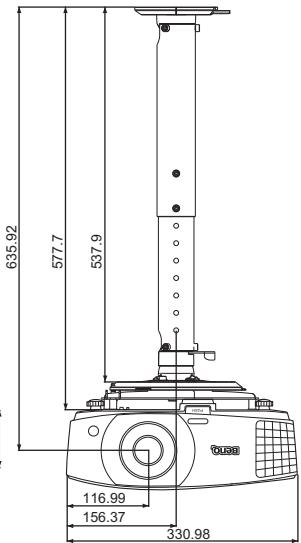

Montage au plafond	Vis M4, longueur 20-25 mm, kit BenQ recommandé
Entretien	Nettoyage du filtre à air (si présent), remplacement de la lampe (accessible via couvercle latéral)
Sécurité	Verrou Kensington, mot de passe utilisateur, verrouillage des touches panneau, arrêt automatique sans signal
Garantie	Garantie constructeur limitée (selon pays)

FOIRE AUX QUESTIONS - MW705, MX704 BENQ

Quelle est la résolution native du projecteur ?

Le modèle MX704 a une résolution XGA (1024x768) et le MW705 offre du WXGA (1280x800).

Comment connecter un appareil en HDMI ?

Utilisez un câble HDMI standard sur l'un des ports HDMI (le port HDMI-2 est compatible MHL). Appuyez sur SOURCE et sélectionnez HDMI.

Puis-je utiliser une projection sans fil ?

Oui, avec le dongle optionnel QCast (connecté au port HDMI-2/MHL). Activez-le via la touche QCast de la télécommande.

Comment corriger une image trapézoïdale ?

Appuyez sur KEYSTONE de la télécommande ou allez dans le menu AFFICHAGE > Trapèze 2D. Vous pouvez aussi ajuster chaque coin avec la fonction Ajuster coin.

Quelle est la durée de vie de la lampe ?

En mode normal : environ 4000 h, en mode Économique : 6000 h, en mode SmartEco jusqu'à 10000 h et en LampSave jusqu'à 15000 h.

Comment remplacer la lampe ?

Éteignez le projecteur, débranchez-le et attendez 45 min de refroidissement. Ouvrez le couvercle de la lampe sur le côté, déconnectez le connecteur, dévissez la vis, retirez l'ancienne lampe et insérez la neuve. Remettez le couvercle et réinitialisez le compteur dans le menu CONFIG. SYSTÈME : avancée > Param. lampe.

Que faire si le projecteur ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Si le voyant POWER clignote en orange, le projecteur refroidit ; attendez la fin du cycle. Assurez-vous que le couvercle de la lampe est bien fermé.

Comment verrouiller le projecteur ?

Utilisez la sécurité par mot de passe : allez dans CONFIG. SYSTÈME : avancée > Param. de sécurité pour définir un mot de passe à 6 chiffres et activer le verrouillage alimentation. Vous pouvez aussi utiliser un verrou Kensington.

Puis-je utiliser un écran 16:9 avec ce projecteur ?

Oui. Le projecteur prend en charge plusieurs formats : Auto, Réel, 4:3, 16:9, 16:10. Appuyez sur ASPECT de la télécommande pour choisir.

Comment réduire la consommation d'énergie ?

Utilisez le mode ECO BLANK pour masquer l'image et réduire la puissance de la lampe. Sélectionnez un mode d'image moins lumineux (Présentation, sRVB) ou activez le mode Économique dans Param. lampe.

MODE D'EMPLOI MW705, MX704 BENQ

Projecteur numérique

Manuel d'utilisation

Table des matières

Consignes de sécurité importantes 3

Caractéristiques du projecteur. 8

Contenu de l'emballage 9

Vue extérieure du projecteur............10

Commandes et fonctions

Positionnement du projecteur............ 15

Choix de l'emplacement. 15

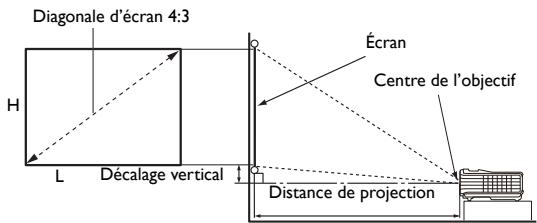

Identification de la taille de l'image projetée souhaitée 16

Connexion. 19

Connexion d'appareils vidéo composantes 20

Connexion du dongle de vidéo en continu - QCast (accessoire en option) 21

Fonctionnement 23

Mise en marche du projecteur. 23

Ajustement de l'image projetée............25

Utilisation des menus. 28

Sécuriser le projecteur 29

Changement de signal d'entrée 31

Agrandir et rechercher des détails...32

Sélection du format 32

Optimisation de l'image 34

Réglage du minuteur de présentation 38

Opérations de pagination à distance...39

Arrêt sur image 39

Masquer l'image. 39

Touches de contrôle du verrouillage 40

Fonctionnement en altitude 40

Réglage du son 41

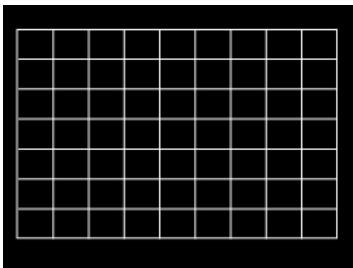

Utiliser le motif de test 41

Utilisation des modèles d'enseignement 42

Arrêt du projecteur 43

Mise hors tension directe. 43

Utilisation des menus 44

Entretien 55

Entretien du projecteur 55

Informations relatives à la lampe......56

Dépannage 62

Caractéristiques 63

Caractéristiques du projecteur 63

Dimensions 64

Configuration de montage au plafond 64

Fréquences de fonctionnement 65

Informations de garantie et de copyright. 69

Consignes de sécurité importantes

Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d'équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.

Consignes de sécurité

I. Veuillez lire la présence du manuel avant d'utiliser votre projecteur pour la première fois. Conservez-le pour toute consultation ultérieure.

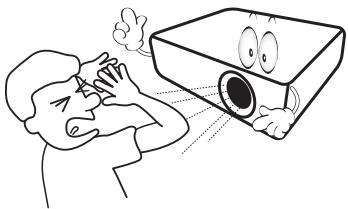

1. Ne regardez pas directement l'objet de projection lorsque l'appareil est en cours d'utilisation. L'intensité du faisceau lumineux pourrait entrainer des lésions oculaires.

1. Confiez les opérations d'entretien et de réparation à un technicien qualifié.

1. N'oubliez pas d'ouvrir l'obturateur (le cas échéant) ni de retirer le capuchon de l'objectif (le cas échéant) lorsque la lampe du projecteur est allumée.

1. Dans certains pays, la tension d'alimentation n'est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n'est pas exclue en cas de hausse ou de baisse de tension de l'ordre de ± 10 volts. Dans les zones où l'alimentation secteur peut fluctuer ou s'interrompre, il est conseillé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).

Consignes de sécurité (suite)

1. Évitez de placer des objets devant l'objet de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie. Pour éteindre la lampe temporairement, appuyez sur le bouton ECO BLANK du projecteur ou de la télécommande.

1. La lampe atteint une température très élevée lorsque l'appareil est en cours d'utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant de dévisser la lampe pour la remplacer.

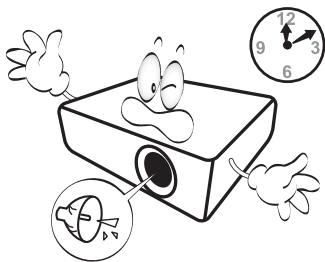

1. N'utilisez pas la lampe au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement en de rares occasions.

1. Ne remplacez jamais la lampe ni aucun composant électronique tant que le projecteur n'est pas débranché.

1. Ne posez pas cet appareil sur un chariot, un support ou une table instable. Il risquerait de tomber et d'être sérieusement endommagé.

Consignes de sécurité (suite)

II. N'essayez en aucun cas de démonter ce projecteur. Un courant de haute tension circule à l'intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort. La seule pièce susceptible d'être manipulée par l'utilisateur est la lampe, elle-même protégée par un couvercle amovible.

Vous ne devez en aucun cas démonter ou opérer quelque autre protection que ce soit. Ne confiez les opérations d'entretien et de réparation qu'à un technicien qualifié.

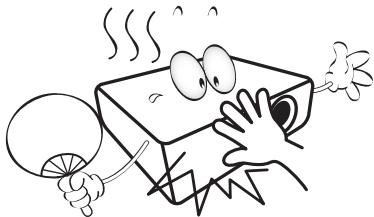

1. De l'air chaud et une odeur particuliere peuvent s'échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s'agit d'un phénomène normal et non d'une défaillance.

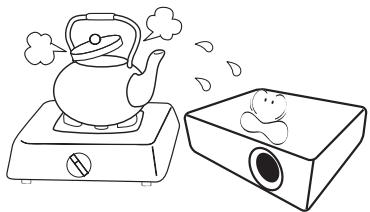

2. Evitez de placer le projecteur dans l'un des environnements ci-dessous.
3. Espace réduit ou peu ventilé. Le projecteur doit être placé à une distance minimale de 50 cm des murs; l'air doit pouvoir circuler librement autour du projeteur.
4. Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées.
5. Emplacements soumis à un taux d'humidité excessif, poussièreux ou ennuagés risquant de déterminer les composants optiques, de réduire la durée de vie de l'appareil ou d'assombrir l'image.

• Emplacements situés à proximité d'une alarme incendie.
• Emplacements dont la température ambianté dépasse 40°C / 104°F.

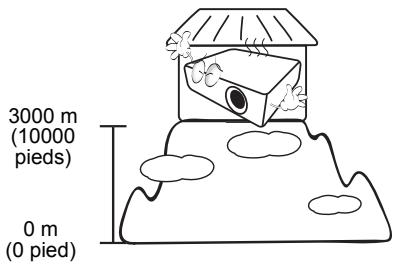

• Emplacements où l'altitude excède 3000 mètres (10000 pieds).

Consignes de sécurité (suite)

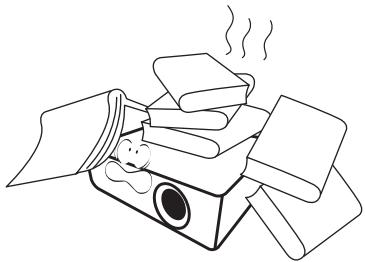

1. N'obstruez pas les orifices de ventilation.
2. Ne placez pas le projeteur sur une couverture, de la literie ou toute autre surface souple.
3. Ne recouvre pas le projecteur avec un chiffon ni aucun autre élément.
4. Ne placez pas de produits inflammables à proximité du projecteur.

Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu.

1. Placez toujours le projecteur sur une surface plane et horizontale avant de l'utiliser.
2. N'utilisez pas le projecteur lorsqu'il est placé sur une surface inclinée à plus de 10 degrès sur la gauche ou la droite ou à plus de 15 degrès vers l'avant ou l'arrière. Une inclinaison trop importante du projecteur peut être à l'origine de dysfonctionnements, voiré d'une détérioration de la lampe.

1. Ne posez pas le projecteur sur le flanc. Il risque de basculer et de blesser celui qui un ou encore de subir de sérieux dommages.

1. Ne vous appuyez pas sur le projecteur et ne placez aucun objet dessus. Une charge trop élevée risque non seulement d'endommager le projecteur, mais également d'être à l'origine d'accidents et de blessures corporelles.

Consignes de sécurité (suite)

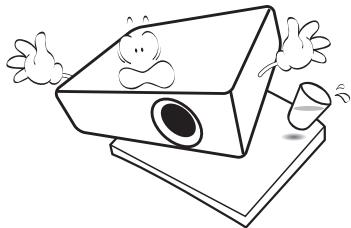

18. Ne place pas de liquides sur le projecteur, ni à proximité. Tout déversement pourrait être à l'origine d'une panne. Si le projecteur avait été mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation. Cet appeareil peut afficher des images renversées pour des configurations de montage au plafond. Pour garantir une installation fiable du projecteur, veuillez utiliser le kit de montage au plafond BenQ. 20. Cet appeareil doit être mis à la terre.

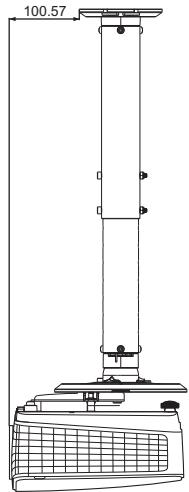

Montage du projecteur au plafond Souhaitant que votre expérience d'utilisation du projecteur BenQ soit entièrement positive, nous souhaitons attirer votre attention sur les notions de sécurité suivantes, afin d'éviter des dommages possibles aux personnes et aux objets. Si vous avez l'intention de fixer votre projecteur au plafond, nous vous recommendons fortement d'utiliser le kit de montage au plafond spécifique conçu pour le projecteur BenQ, et de vous assurer qu'il est correctement installé. Si vous utilisez un kit de montage au plafond d'une autre marque que BenQ, il existe un risque de sécurité lié à l'eventuelle chute du projecteur due à un mauvais attachment, lui-même imputable à des vis de diamètre ou de longueur inadaptés. Vouces pouvez acheter un kit de montage au plafond pour votre projecteur BenQ à l'endetroit où vous avez achété ce dernier. BenQ recommends d'acheter également un cable de sécurité compatible avec un verrou Kensington et de l'attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de montage au plafond. Cela contribuerait à retenir le projecteur au cas où son attachement au support de montage au plafond venait à se desserrer. Hg - La lampe contient du mercury. Traiter en accord avec les lois locales d'élimination. Voir www.lamprecycle.org.

Caractéristiques du projecteur

Le projecteur présente les caractéristiques suivantes

• Avec SmartEco™, l'économie d'énergie dynamique commence

La technologie SmartEco™ offre une nouvelle façon de faire fonctionner le système de la lampe du projecteur et économise l'énergie de la lampe selon le niveau de luminosité du contenu.

La plus longue durée de vie de la lampe avec la technologie SmartEco™

La technologie SmartEco™ diminue la consommation d'énergie et augmente la vie de la lampe.

NOIR ÉCO économise l'alimentation de la lampe

En appuyant sur le bouton ECO BLANK pour masquer l'image et réduire immédiatement l'alimentation de la lampe en même temps.

• Moins de 0,5 W en condition de veille

Consommation inférieure à 0,5 W en mode veille.

• Sans filtré

Conception sans filtrer pour des coûts d'entretien et de fonctionnement réduits.

Réglage automatique à une touche

Appuyer AUTO sur le clavier ou la télécommande affiche la meilleure qualité d’image immédiatement.

Haut-parleur(s) intégré(s)

Un/des haut-parleur(s) intégré(s) fournissant un son mono mixte lorsqu'une entrée audio est connectée.

• Refroidissement rapide, Alim. auto. désact., Démarrage sur signal, Mise sous tension directe

La fonction Refroidissement rapide accélère le processus de refroidissement lorsque vous éteignez le projecteur. La fonction Alim. auto. désact. permet au projecteur de s'éteindre automatiquement si aucun signal d'entrée n'est détecté après un certain temps. La fonction Démarrage sur signal allume votre projecteur automatiquement lors de la détection d'un signal d'entrée et Mise sous tension directe démarre votre projecteur automatiquement quand l'alimentation est connectée.

Redémarrage instantané

La fonction sélectionnable Redemarrage instantané permet de redémarrer le projecteur immédiatement dans les 90 secondes après l'avoir éteint.

• Fonction 3D prise en charge

Divers formats 3D rendent la fonction 3D plus agréable. En présentant la profondeur des images, vous pouvez porter des lunettes 3DBenQ pour profiter des films, des vidéos et des événements sportifs en 3D, d'une manière plus réelle.

La luminosité apparente de l'image projetée varie selon l'éclairage ambiant et les réglages de contraste/luminosité du signal sélectionné. Elle est proportionnelle à la distance de projection.

La luminosité de la lampe décroît avec le temps et peut varier en fonction des fabricants. Ce phénomène est tout à fait normal.

Contenu de l'emballage

Déballez le colis avec précaution et vérifiez qu'il contient tous les éléments mentionnés ci-dessous. Si l'un de ces éléments fait défaut, contactez votre revendeur.

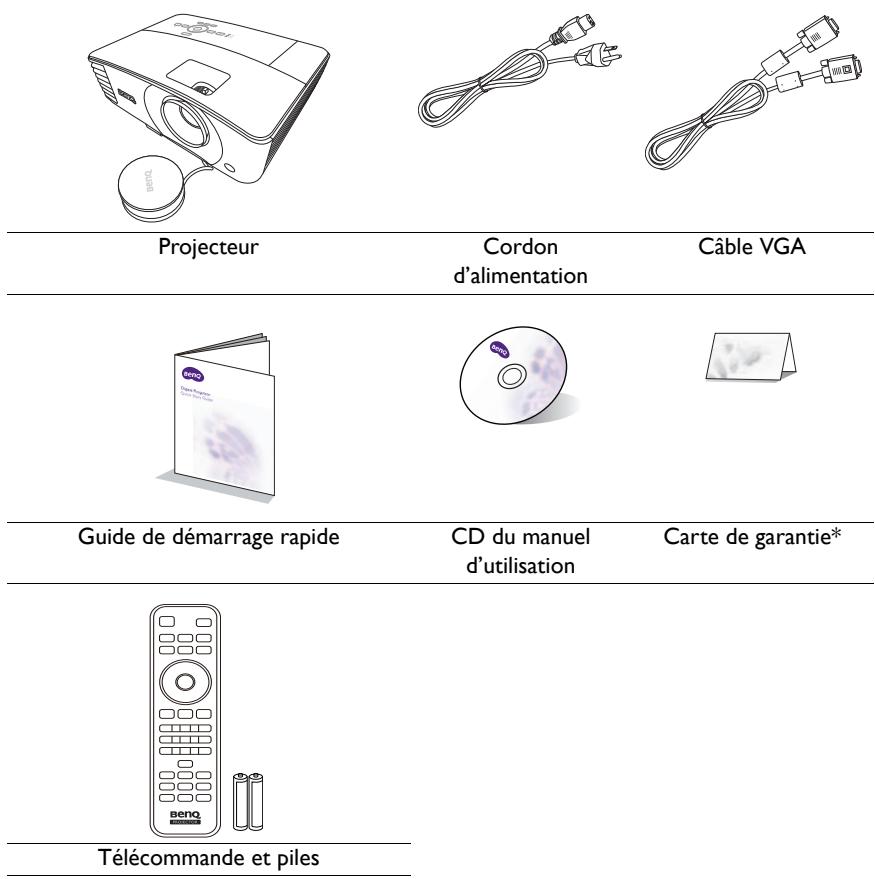

Accessoires fournis

Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. *La carte de garantie n'est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées.

Accessoires disponibles en option

1. Lampe supplémentaire 2. Kit de montage au plafond 3. Lunettes 3D

1. Dongle de vidéo en continu - dongle QCast
2. Cable RS232

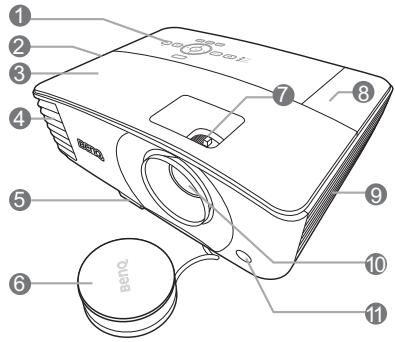

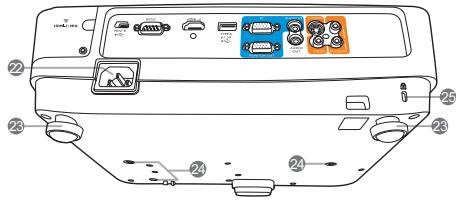

Face arrière/inférieure

I. Tableau de commande externe (Voir « Commandes et fonctions » à la page 11 pour des détails.) 2. Grille de haut-parleur 3. Couvercle de la lampe 4. Système de ventilation (sortie d'air chaud) 5. Bouton à dégagement rapide 6. Capuchon de l'objet 7. Molette de mise au point et de zoom 8. Couvercle du sans-fil 9. Système de ventilation (admission d'air frais) 11. Capteur à infrarouge 12. Port mini USB 13. Port de commande RS232 14. Port d'entrée HDMI 15. Port USB type-A

Fournit l'alimentation 1,5 A. Utilisé pour charger le dongle QCast (accessoire en option).

1. Prise de sortie signal RVB
2. Prises d'entrée de signal RVB (PC)/vidéocomposantes (YPbPr/YCbCr)
3. Prise de sortie audio
4. Prise d'entrée audio
5. Prise d'entrée S-Viséo Prise d'entrée vidéo
6. Prises d'entrée audio (G/D)
7. Prise d'alimentation secteur
8. Pied de réglage
9. Trous de montage au plafond
10. Prise pour verrou de suturek Kensington

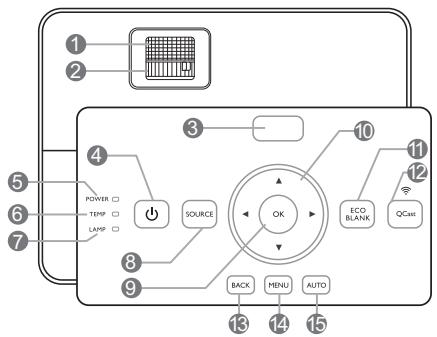

Projecteur

1. Molette de mise au point Règle la mise au point de l'image projetée. 2. Molette de zoom Permet de régler la taille de l'image. 3. Capteur à infrarouge 4. ALIMENTATION

Bascule le projecteur entre les modes veille et activé.

1. POWER (Voyant de l'alimentation)

S'allume ou clignote lorsque le projecteur est en cours d'utilisation.

1. TEMP (Voyant d'avertissement de surchauffe)

S'allume en rouge lorsque la température du projecteur est trop élevée.

1. LAMP (Voyant de la lampe)

Indique le statut de la lampe. S'allume ou clignote lorsqu'un problème se produit au niveau de la lampe.

1. SOURCE

Affiche la barre de sélection de la source.

Confirme l'objet sélectionné dans le menu à l'écran (OSD).

1. Touches flèches (▲ haut, ↓ bas, ← gauche, → droite)

Lorsque le menu à l'écran (OSD) est activé, ces touches seront des flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

II. ECO BLANK

Permet de masquer l'image à l'écran.

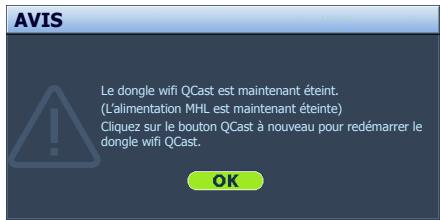

1. QCast
2. areil MHL est correctement connecté au port HDMI-2/MHL.
3. BACK

Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

1. MENU

Active le menu à l'écran (OSD).

1. AUTO

Déterminé automatiquement le meilleur paramétrage pour l'image projetée.

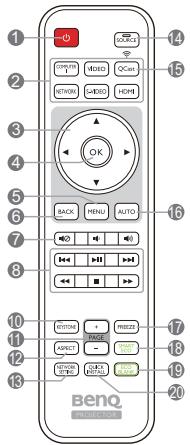

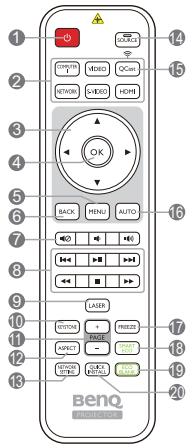

Télécommande

(Pour le Japon)

I. alimentation

Bascule le projecteur entre les modes veille et activé.

2. Boutons de sélection de la source (COMPUTER I, VIDEO, S-VIDEO, HDMI, QCast)

Sélectionne une source d'entrée pour l'affichage.

Sans fonction.

3. Touches flèches (▲ haut, ↓ bas, ↓ gauche, ↓ droite)

Lorsque le menu à l'écran (OSD) est activé, ces touches seront des flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

4. Ok

Active l'élément sélectionné dans le menu à l'écran (OSD).

5. MENU

Active le menu à l'écran (OSD).

6. BACK

Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

Permet de basculer le son du projecteur entre désactivé et activé. Diminue le volume audio du projecteur. Augmente le volume audio du projecteur.

8. Boutons de commande MHL

(Précédent, Lecture/Pause, » Suivant, « Rembobiner, Arrêter, » Avance rapide)

• Va à l'image précédente/Lit/Met en pause/Va au prochain fichier/Rembobine/Arrête/Avance rapidement pendant la lecture média.
• Uniquement disponible lors du contrôle de votre appareil intelligent en mode MHL.

9. LASER

Émet un pointeur laser visible utilisable dans les présentations.

10. Keystone

Lance la fenêtre d'ajustement du trapèze.

Vous pouvez piloter votre logiciel d'affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint).

12. ASPECT

Sélectionne le format d'affichage.

Sans fonction.

14. SOURCE

Affiche la barre de sélection de la source.

15. QCast

Bascule la source du projecteur à HDMI2/MHL.

16. AUTO

Déterminé automatiquement le meilleur paramétrage pour l'image projetée.

Figé l'image projetée.

18. SMART ECO

Affiche la barre de sélection du mode de la lampe.

19. ECO BLANK

Permet de masquer l'image à l'écran.

20. QUICK Install

Sélectionne rapidement plusieurs fonctions pour ajuster l'image projetée et affiche le motif de test.

Utilisation du pointeur LASER

Le pointeur laser constitue une aide précieuse à la présentation professionnelle. Il émet une lumière de couleur rouge lorsque vous l'appuyez dessus.

Le rayon laser est visible. Vous devez appuyer et maintenir LASER pour obtenir une émission continue.

Avertissement :

Évitez de fixer le rayon laser et de le diriger sur vous-même ou sur d'autres personnes. Avant toute utilisation, consultez les messages d'avertissement au dos de la télécommande.

Le pointeur laser n'est pas un jouet. Les parents doivent être conscients des dangers de l'énergie laser et garder cette télécommande hors de portée des enfants.

Portée efficace de la télécommande

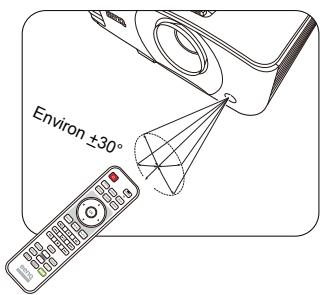

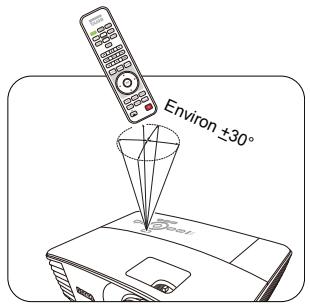

La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres.

Assurez-vous qu'aucun obstacle susceptible de bloquer le rayon infrarouge n'est interposé entre la télécommande et le(s) capteur(s) infrarouge du projecteur.

Projection frontale

Projection supérieure

Remplacement des piles de la télécommande

1. Pour accéder aux piles, retournez la télécommande. Appuyez sur le loquet situé sur le couvercle et faites-le glisser vers le haut, en direction de la flèche, comme illustré. Le couvercle se détache. 2. Retirez les piles (si nécessaire) et installez deux piles de type AAA/LR03 en respectant la polarité des piles, comme indiqué dans le compartiment. Le pôle positif (+) doit être placé du côté positif et le pôle négatif (-) du côté négatif. 3. Remettez le couvercle en place en l'alignant sur la base et en le faisant glisser vers le bas. Vous entendrez un déclic lorsque le couvercle est en place.

Avertissement:

• N'exposez pas la télécommande et les piles à des environnements où les températures sont élevées ou où le taux d'humidité est excessif, comme une cuisine, une salle de bain, un sauna, une véranda ou une voiture fermée.
• Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.
• Éliminez les piles usagées conformément aux instructions du fabricant et aux réglementations environnementales en vigueur dans votre région.
• Ne jetez jamais de piles dans le feu. Il existe un danger d'explosion.
• Si les piles sont épuisées ou si vous n'utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage d'à uneuite eventuelle.

Choix de l'emplacement

Vous pouvez choisir l'emplacement du projecteur en fonction de la disposition de la pièce ou de vos préférences. Tenez compte de la taille et de l'emplacement de votre écran, de l'emplacement d'une prise de courant ajustée, ainsi que de la disposition et de la distance entre le projecteur et les autres appareils.

Votre projecteur a été conçu pour être installé de manières différentes. Le réglage correspondant peut être effectué dans le menu OSD.

I. sol avant

Sélectionnez ce positionnement lorsque le projecteur est placé sur la table devant l'écran. Il s'agit du positionnement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaitées.

2. Plafond avant

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers devant l'écran.

Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond.

3. Plafond arr.

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond BenQ.

4. Sol arrière

Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial.

Après avoir allumé le projecteur, vous pouvez définir la position du projecteur avec l'une des étapes suivantes.

• Appuyez MENU, puis appuyez / jusqu'au choix du menu CONFIG. SYSTÉME : de base. Appuyez pour désir Installation du projecteur et appuyez / pour sélectionner un réglage.
• Appuyez QUICK INSTALL sur la télécommande, puis appuyez / jusqu'à la sélection de Installation du projecteur. Appuyez OK et appuyez / pour sélectionner un réglage.

Identification de la taille de l'image projetée souhaitée

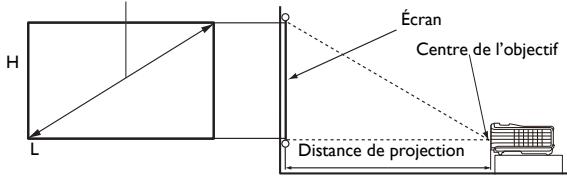

La distance entre l'objectif du projecteur et l'écran, le réglage du zoom et le format vidéo ont chacune une incidence sur la taille de l'image projetée.

Dimensions de projection

MX704

Le format de l'écran est 4:3 et l'image projetée est en format 4:3.

Taille d'écran				Distance de l'écran (cm)			Décalage vertical (cm)
Diagonale		H (cm)	L (cm)	Distance min.	Moyenne	Distance max.
Pouce	mm			(zoom max.)		(zoom min.)
60	1524	91	122	238	250	262	9,1
70	1778	107	142	278	292	306	10,7
80	2032	122	163	318	334	350	12,2
90	2286	137	183	358	376	393	13,7
100	2540	152	203	397	417	437	15,2
110	2794	168	224	437	459	481	16,8
120	3048	183	244	477	501	525	18,3
130	3302	198	264	517	543	568	19,8
140	3556	213	284	556	584	612	21,3
150	3810	229	305	596	626	656	22,9
160	4064	244	325	636	668	699	24,4
170	4318	259	345	676	709	743	25,9
180	4572	274	366	715	751	787	27,4
190	4826	290	386	755	793	831	29,0
200	5080	305	406	795	835	874	30,5
250	6350	381	508	994	1043	1093	38,1
300	7620	457	610	1192	1252	1312	45,7

Par exemple, si vous utilisez un écran de 3 m (120 pouces), la distance de projection recommandée est de 501 cm et le décalage vertical est de 18,3 cm.

Si la distance mesurée est de 620 cm, la valeur la plus proche dans la colonne « Distance de l'écran (cm) » est 626 cm. Cette ligne indique qu'un écran de 150 pouces (environ 3,8 m) est requis.

MW705

Diagonale d'écran 16:10

Le format de l'écran est 16:10 et l'image projetée est dans un format 16:10.

Taille d'écran				Distance de l'écran (cm)			Décalage vertical (cm)
Diagonale		H (cm)	L (cm)	Distance min.	Moyenne	Distance max.
Pouce	mm			(zoom max.)		(zoom min.)
60	1524	81	129	200	210	220	0,0
70	1778	94	151	233	245	257	0,0
80	2032	108	172	267	280	293	0,0
90	2286	121	194	300	315	330	0,0
100	2540	135	215	333	350	367	0,0
110	2794	148	237	367	385	403	0,0
120	3048	162	258	400	420	440	0,0
130	3302	175	280	433	455	477	0,0
140	3556	188	302	467	490	513	0,0
150	3810	202	323	500	525	550	0,0
160	4064	215	345	533	560	587	0,0
170	4318	229	366	567	595	623	0,0
180	4572	242	388	600	630	660	0,0
190	4826	256	409	633	665	697	0,0
200	5080	269	431	667	700	733	0,0
250	6350	337	538	833	875	917	0,0
300	7620	404	646	1000	1050	1100	0,0

Par exemple, si vous utilisez un écran de 3 m (120 pouces), la distance de projection recommandée est de 420 cm.

Si la distance mesurée est de 520 cm, la valeur la plus proche dans la colonne « Distance de l'écran (cm) » est 525 cm. Cette ligne indique qu'un écran de 150 pouces (environ 3,8 m) est requis.

Toutes les mesures sont approximatives et peuvent varier des tailles réelles.

Si vous avez l'intention d'installer le projector de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l'emplacement précis d'installation du projector avant de l'installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projector. Cela vous aidera à déterminer la position de montage exacte la vente adaptée à l'emplacement de votre installation.

Connexion

Pour connecter la source d'un signal au projecteur, procédez comme suit :

I. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Branchez les câbles correctement.

Pour les connexions illustrées ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir « Contenu de l'emballage » à la page 9). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.

Les illustrations de connexion ci-dessous sont pour référence seulement. Les prises de connexion disponibles sur le projecteur varient selon le modèle de projecteur.

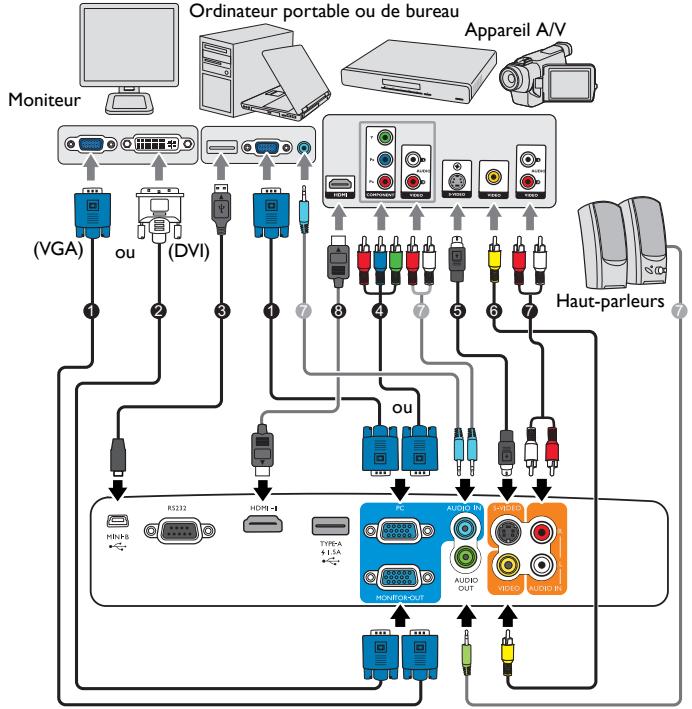

1. Câble VGA 2. Câble VGA vers DVI-A 3. Câble USB 4. Câble adaptateur pour video composantes vers VGA (D-Sub)

1. Câble S-Viséo
2. Cable video
3. Cable audio
4. Cable HDMI
5. Dongle QCast

De nombreux ordinateurs portables n'activent pas automatiquement leur port vidéo externe lorsqu'ils sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD. Sur tout ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche FN et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte. La sortie D-Sub ne fonctionne que s'il existe une entrée D-Sub appropriée au niveau de la prise COMPUTER IN. Si vous souhaitez utiliser cette méthode de connexion lorsque le projecteur est en mode Veille, assurez-vous que la fonction Sortie moniteur est activée dans le menu CONFIG. SYSTÈME : avancée. Voir « Paramètres de veille » à la page 53 pour des détails.

Connexion d'appareils vidéo composantes

Il suffit de connecter le projecteur à un appareil source vidéo en utilisant l'une des méthodes de connexion. Chacune fournit une qualité vidéo différente. Le choix de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l'appareil vidéo, comme décrit ci-dessous :

Nom de la prise	Apparance de la prise	Qualité d'image
HDMI/MHL	®	La(Meilleure
Component Video	®	Meilleure
S-Video	®	Bonne
Video	®	Normal

Connexion du son

Le projecteur est equipped de haut-parleur(s) mono intégré(s), concu(s) pour offrir une fonction sonore de base, afin d'accompagner les présentations professionnelles uniquement. Toute entrée audio stéréo (le cas échéant) est mixée dans une sortie audio mono commune, par l'intermédiaire de(s) haut-parleur(s) du projecteur.

Le(s) haut-parleur(s) intégré(s) sera/seront désactivé(s) quand la prise AUDIO OUT est connectée.

Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifie que l'appareil source vidéo est sous tension et fonctionne correctement. Vérifie également que les câbles de signal sont bien connectés.

Connexion du dongle de vidéo en continu - QCast (accessoire en option)

Ce dongle vous permet d'effectuer une projection sans fil depuis votre appareil intelligent ou ordinateur. Pour acheter le dongle QCast, contactez votre revendeur local.

Installation

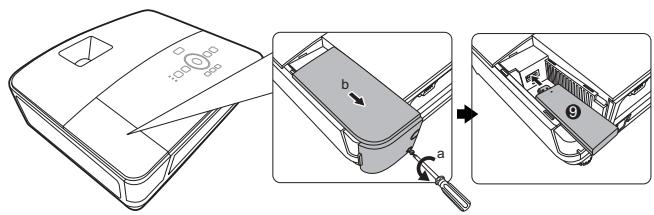

I. Desserrez la vis qui maintient le couvercle du sans fil et ouvrez le couvercle du sans fil.

1. Faites glisser le commutateur sur le dongle à MHL et connectez le dongle au port HDMI-2/MHL.

1. Remettez le couvercle du sans fil en place et serrez la vis qui fixe le couvercle du sans fil.

Démarrer la projection sans fil

I. Allumez le projecteur. 2. Après que le dongle QCast est connecté de manière appropriée au port HDMI-2/MHL, le témoin à diode s'allume en orange.

Quand un autre dongle MHL ou un cable MHL avec un appareil compatible MHL est connecté au port HDMI-2/MHL, le témoin à diode s'allume en orange. 3. Activez la fonction sans fil en utilisant le dongle QCast avec une des étapes suivantes.

• Appuyez QCast du projecteur ou de la télécommande.

• Appuyez SOURCE et sélectionnez HDMI-2/MHL dans la barre de sélection de la source.
• Vous pouvez démarrer la projection sans fil maintenant.

Si la projection sans fil s'arrête subitement, appuyez sur QCast pour désactiver le dongle QCast. Appuyez sur QCast du projecteur ou de la télécommande pour redémarrer le dongle.

La source d'entrée HDMI-2/MHL ne peut pas être trouvée quand le projecteur recherche automatiquement les signaux disponibles.

La compatibilité avec des dongles MHL d'autres marques n'est pas garantie.

Mise en marche du projecteur

I. Branchez le cordon d'alimentation au projecteur et à une prise secteur. Allumez l'interrupteur de la prise secteur (le cas échéant). Vérifiez que le POWER (Voyant de l'alimentation) du projecteur est orange une fois l'appareil mis sous tension.

Veuillez n'utiliser que des accessoires d'origine (p. ex. cordon d'alimentation) avec l'appareil pour éviter des dangers potentiels tels que l'électrocution et l'incendie.

1. Appuyez sur ALIMENTATION pour démarrer le projecteur. Dès que la lampe s'allume, un « Bip de mise sous tension » sera entendu. Le POWER (Voyant de l'alimentation) clignote en vert, puis reste allumé une fois le projecteur sous tension.

La procédure de démarrage dure environ 30 secondes. Peu après, un logo de démarrage est projeté.

Tournez la molette de mise au point pour améliorer la netteté de l'image, si nécessaire.

Pour désactiver le bip, voir « Éteindre le Bip de mise sous/hors tension » à la page 41 pour des détails.

Si le projecteur est encore chaud en raison d'une activité précédente, le ventilateur fonctionnera pendant 90 secondes environ avant que la lampe ne s'allume.

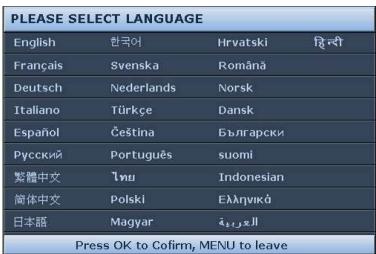

1. Si le projecteur est activé pour la première fois, sélectionnez la langue des menus en suivant les instructions à l'écran.
2. Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir les six chiffres du mot de passe. Voir « Utilisation de la fonction de mot de passe » à la page 29 pour des détails.
3. Allumez tous les appareils connectés.
4. Le projecteur commence à rechercher des signaux d'entrée. Le signal d'entrée en cours d'analyse apparait dans le coin supérieur gauche de l'écran. Lorsque le projecteur ne detecte pas de signal valide, le message « Aucun signal » reste affiché jusqu'à ce qu'un signal d'entrée soit détecté.

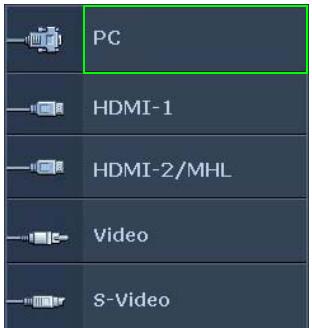

Vous pouvez également appuyer sur le bouton SOURCE du projecteur ou de la télécommande pour sélectionner le signal d'entrée à afficher. Voir « Changement de signal d'entrée » à la page 31 pour des détails.

Si la fréquence ou la résolution du signal se situe en dehors des limites acceptées par le projecteur, le message « Hors gamme » s'affiche sur un écran vierge. Sélectionnez un signal d'entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d'entrée. Voir « Fréquences de fonctionnement » à la page 65 pour des détails. Si aucun signal n'est détecté pendant 3 minutes, le projecteur passe automatiquement en mode économie.

Ajustement de l'angle de projection

Le projecteur est pourvu d'un pied de réglage à dégagement rapide et de deux pieds de réglage arrière. Ils permettent de régler la hauteur de l'image et l'angle de projection.

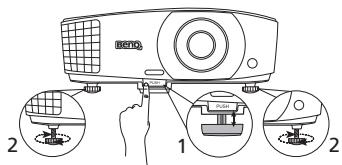

Pour ajuster l'angle de projection

1. Appuyez sur le bouton à dégagement rapide et soulevez légèrement l'avant du projecteur. Une fois l'image positionnée selon vos besoins, relâchez le bouton à dégagement rapide pour garder le pied dans sa position actuelle. 2. Dévissez les pieds de réglage arrière pour ajuster l'angle horizontal.

Pour rentrer les pieds de réglage, vissez les pieds de réglage arrière dans la direction inverse.

Ne regardez pas directement l'objet du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires.

Soyez vigilant lorsque vous appuyez sur le bouton à dégagement rapide, car celui-ci est à proximité de la sortie de la ventilation (air chaud).

Si le projecteur ne se trouve pas sur une surface plane ou si l'écran et le projecteur ne sont pas perpendiculaires, l'image projetée présente une distorsion trapézoidale. Pour corriger cela, voir « Correction trapézoidale » à la page 26 pour plus d'informations.

Réglage automatique de l'image

Il peut être nécessaire d'optimiser la qualité de l'image. Pour ce faire, appuyez sur AUTO sur le projecteur ou la télécommande. En 3 secondes, la fonction de réglage automatique intelligente intégrée règle les valeurs de fréquence et de l'horloge pour optimiser la qualité d'image.

Les informations concernant la source sélectionnée s'affichent dans le coin de l'écran pendant 3 secondes.

Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogue) est sélectionné.

Réglage fin de la taille et de la netteté de l'image

I. Reglez la taille de l'image projetée à l'aide de la molette de zoom.

1. Réglez la netteté de l'image à l'aide de la molette de mise au point.

Correction trapézoidale

La distorsion trapézoidale correspond au fait qu'une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C'est le cas lorsque le projecteur n'est pas perpendiculaire à l'écran.

Vous pouvez corriger ceci automatiquement en suivant les étapes suivantes :

1. Appuyez MENU, puis appuyez /▶ jusqu'au choix du menu AFFICHAGE. 2. Appuyez pour CHOISIR Trapézeauto et appuyez / pour selectionner Activ.

Pour corriger manuellement ici, vous devrez suivre les étapes suivantes :

I. Suivez une des étapes suivantes pour afficher la page de correction trapézoidale.

Appuyez KESTONE de la télécommande. - Appuyez QUICK INSTALL de la télécommande. Appuyez pourCHOISIR Trapéze 2D et appuyez OK. - Appuyez MENU, puis appuyez / jusqu'au besoin du menu AFFICHAGE. Appuyez pour besoinTrapèze 2D et appuyez OK.

1. Ensuite, la page de correction de Trapèze 2D s'affiche. Appuyez pour corriger la distorsion

trapezoidale en haut de l'image. Appuyez pour corriger la distorsion trapézoidale en bas de l'image. Appuyez sur le projecteur pour corriger la distorsion trapézoidale sur le côté droit de l'image. Appuyez sur le projecteur pour corriger la distorsion trapézoidale sur le côté gauche de l'image.

Réglage de ajuster coin

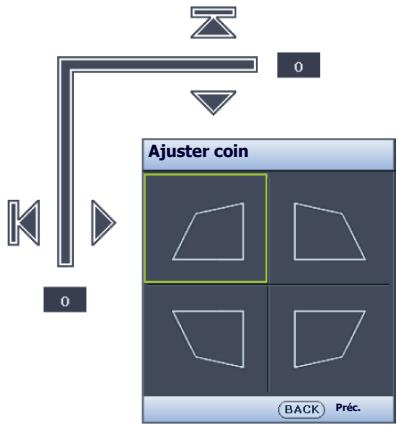

Vous pouvez régler manuellement les quatre coins de l'image en définissant les valeurs horizontales et verticales.

Suivez une des étapes suivantes pour afficher la page de correction Ajuster coin.

• Appuyez QUICK INSTALL de la télécommande. Appuyez ↓ pour désir Ajuster coin et appuyez OK.
• Appuyez MENU, puis appuyez /▶ jusqu'au besoin du menu AFFICHAGE. Appuyez pour besoin Ajuster coin et appuyez OK.
• Appuyez / / / pour sélectionner un coin et appuyez OK.
• Appuyez / pour régler les valeurs verticales.
• Appuyez / pour régler les valeurs horizontales.

Utilisation des menus

Le projecteur offre des menus à l'écran (OSD) qui permettent d'effectuer différents réglages et paramétrages.

Les captures du menu OSD ci-dessous sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.

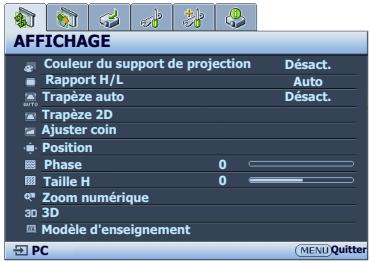

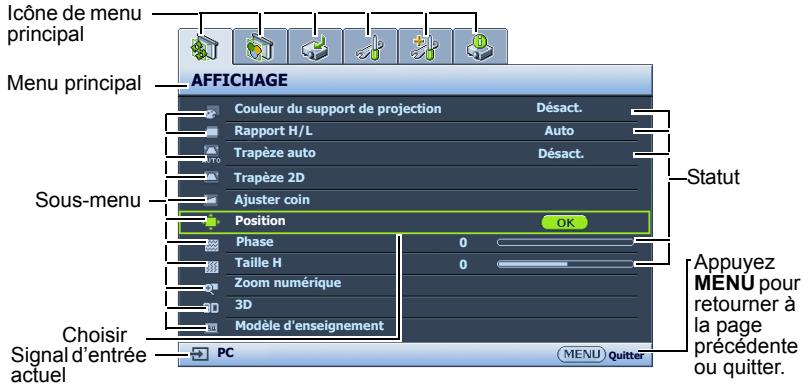

Vous trouverez ci-dessous une vue d'ensemble du menu OSD.

L'exemple suivant décrit comment définir la langue du menu OSD.

I. Appuyez sur MENU du projecteur ou de la télécommande pour activer le menu OSD.

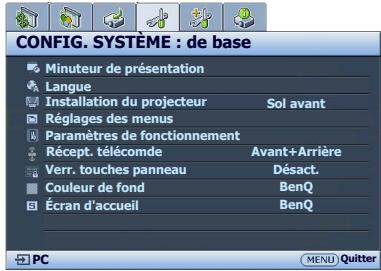

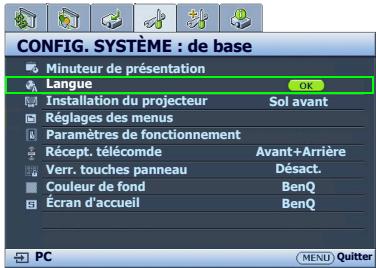

1. Utilisez / pour désirer le menu CONFIG. SYSTÉME: de base.

1. Appuyez pour désir Langue et appuyez OK.

1. Appuyez △ / ▽ / ▲ / ▲ pour sélectionner une langue préférée et appuyez OK.
2. Appuyez BACK pour retourner ou appuyez MENU pour quitter.

Utilisation d'un verrou cable de sécurité

Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n'est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouvez une fente de verrouillage Kensington sur l'arrière du projecteur. Voir l'option 25 à la page 10 pour des détails.

Un verrou câble de sécurité Kensington est habituellement la combinaison d'une ou plusieurs clés et du verrou. Reportez-vous à la documentation du verrou pour connaître son utilisation.

Utilisation de la fonction de mot de passe

À des fins de sécurité, le projecteur est doté d'une fonction de protection par mot de passe ainsi d'empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à l'écran (OSD).

AVERTISSEMENT : Il serait gênant d'activer la fonction de mot de passe et d'oublier ensuite votre mot de passe. Imprimez ce manuel (si nécessaire) et notez-y le mot de passe choses, puis conservez-le dans un endroit sûr afin de pouvoir le consulter en cas de besoin.

Définition d'un mot de passe

Une fois le mot de passe défini et le verrou alimentation activé, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage.

Ouvrez le menu OSD et accédez au menu CONFIG. SYSTème : avancée > Param. de sécurité. Appuyez OK. La page Param. de sécurité s'affiche.

1. Choisissez Changer les paramètres de sécurité et appuyez OK.
2. e que vous souhaitez définir, appuyez les touches fléchées pour entrer les six chiffres du mot de passe.
3. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe. Une fois le mot de passe défini, le menu à l'écran revient à la page Param. de sécurité.

1. Pour activer la fonction Verrou alimentation, appuyez / pour désir Verrou alimentation et appuyez / pour sélectionner Activ.

IMPORTANT : Les chiffres saisis s'affichent à l'écran sous la forme d'astérisques. Notez le mot de passe choisi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passe:

Conservez ce manuel dans un endroit sûr.

1. Pour quitter le menu OSD, appuyez sur BACK.

Oubli du mot de passe

Si la fonction de mot de passe est activée, vous serez invité à entrer les six chiffres du mot de passe chaque fois que vous allumez le projecteur. Si vous entrez un mot de passe incorrect, le message d'erreur illustré à droite s'affichera, suivi du message SAISIE MOT DE PASSE. Pour réessayer, entrez un autre mot de passe à six chiffres. Si vous n'aviez pas noté le mot de passe

Dans ce manuel et que vous ne vous en souvenez plus, vous pouvez suivre la procédure de rappel de mot de passe. Voir « Procédure de rappel de mot de passe » à la page 30 pour des détails.

Si vous entrez un mot de passe incorrect 5 fois de suite, le projecteur s'arrête automatiquement au bout de quelques secondes.

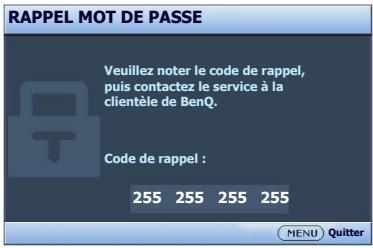

Procédure de rappel de mot de passe

I. Maintenez enfoncé le bouton AUTO du projecteur ou de la télécommande pendant 3 secondes. Le projecteur affichera un code à l'écran. 2. Notez le numéro et éteignez votre projecteur. 3. Contactez le service d'assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d'achat pour garantir que vous êtes autorisé à utiliser le projecteur.

Modification du mot de passe

I. Ouvrez le menu OSD et accédez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Modifier MP. 2. Appuyez OK. Le message « SAISIE MOT DE PASSE ACTUEL » apparait. 3. Entrez l'ancien mot de passe.

i. S'il est correct, un message « SAISIE NOUVEAU MOT DE PASSE » s'affiche. ii. S'il n'est pas correct, un message d'erreur s'affichera, suivi du message « SAISIE MOT DE PASSE ACTUEL » pour vous permettre de reessayer. Vous pouvez appuyer BACK pour annuler la modification, ou essayer un autre mot de passe.

1. Entrez un nouveau mot de passe.

IMPORTANT: Les chiffres saisis s'affichent à l'écran sous la forme d'astérisques. Notez le mot de passe ainsi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passe:

Conservez ce manuel dans un endroit sûr.

1. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.
2. Vous venez d'attribuer un nouveau mot de passe au projecteur. N'oubliez pas d'entrer ce nouveau mot de passe au prochain démarrage du projecteur.
3. Pour quitter le menu OSD, appuyez sur BACK.

Désactivation de la fonction de mot de passe

Pour désactiver la protection par mot de passe, retournez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Changer les param. de sécurité après l'ouverture du système de menus OSD. Appuyez OK. Le message « SAISIE MOT DE PASSE » s'affiche. Entrez le mot de passe actuel.

Si le mot de passe est correct, le menu à l'écran revient à la page Param. de sécurité.

Appuyez pour désactiver Verrou alimentation et appuyez «/» pour sélectionner Désact. Vous n'aurez pas besoin d'entrer le mot de passe la prochaine fois que vous mettrez le projecteur sous tension.

Si'il n'est pas correct, un message d'erreur s'affichera, suivi du message « SAISIE MOT DE PASSE » pour vous permettre de réessayer. Vous pouvez appuyer BACK pour annuler la modification, ou essayer un autre mot de passe.

Bien que la fonction de mot de passe soit désactivée, vous devez conserver le mot de passe à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passe.

Changement de signal d'entrée

Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu'un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles.

Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est réalisée sur Activ. si vous souhaitez que le projecteur recherche automatiquement les signaux.

Pour sélectionner la source :

I. Appuyez SUR SOURCE. Une barre de sélection de la source s'affiche. 2. Appuyez / jusqu'à la sélection du signal souhaité et appuyez OK.

Une fois le signal détecté, les informations concernant la source sélectionnée s'affichent dans le coin de l'écran pendant quelques secondes. Si plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

Le niveau de luminosité de l'image projetée change en fonction des différents signaux d'entrée. Les présentations informatiques de données (graphiques), utilisant le plus souvent des images statiques, sont généralement plus lumineuses que « Video », qui utilise ONLY des images animées (films). La résolution native de ce projecteur est dans un format 4:3 (MX704)/16:10 (MW705). Pour les meilleurs résultats d'affichage de l'image, sélectionnez et utilisez un signal d'entrée avec cette résolution. Tout autre résolution sera ajustée par le projecteur en fonction du réglage du format, ce qui peut causer des distorsions de l'image ou une perte de clarté de l'image. Voir « Sélection du format » à la page 32 pour des détails.

Modification de l'espace couleur

Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l'entrée HDMI du projecteur et l'image projetée affiche les mauvaises couleurs, veuillez changer l'espace couleur en YUV.

Pour ce faire :

I. Appuyez MENU, puis appuyez / jusqu'au choix du menu SOURCE. 2. Appuyez pour désigner Transfert espace couleur et appuyez / pour sélectionner un espace couleur approprié.

30000000000000000000000000000000000000000000000000000000000

Agrandir et rechercher des détails

Si vous souhaitez afficher plus de détails concernant l'image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l'image.

1. Appuyez MENU, puis appuyez /▶ jusqu'au besoin du menu AFFICHAGE. 2. Appuyez pour CHOISIR ZOOM numérique et appuyez OK. La barre de Zoom s'affiche. 3. Appuyez plusieurs fois ▲ pour agrandir l'image à une taille souhaïée. 4. Pour vous déplacer dans l'image, appuyez OK pour passer en mode de défilament et appuyez les touches de direction (▲,▼,◀,▶) du projecteur ou de la télécommande pour vous déplacer dans l'image. 5. Pour réduire la taille de l'image, appuyez AUTO pour rétablir l'image sa taille initiale. Vous pouvez également appuyer plusieurs fois jusqu'à rétablir sa taille initiale.

Il n'est possible de se déplacer dans l'image qu'auprès qu'elle soit agrandie. Vous pouvez encore agrandir l'image lors de la recherche de détails.

Sélection du format

Le « rapport hauteur/largeur » (format) correspond au rapport entre la largeur de l'image et sa hauteur. Le format de la plupart des téléviseurs analogiques et de certains ordinateurs est de 4:3 et le format des téléviseurs numériques et des DVD est généralement de 16:9.

Le traitement numérique du signal permet aux périphériques d'affichage numérique tels que ce projecteur d'agrandir l'image et de la mesurer à l'échelle de manière dynamique, en lui donnant un format différent de celui du signal d'entrée.

Pour modifier le format de l'image projetée (quel que soit l'aspect de la source) :

Utiliser la télécommande I. Appuyez ASPECT pour afficher le paramètre actuel. 2. Appuyez plusieurs fois ASPECT pour sélectionner le format adapté au format du signal video et à vos besoin d'affichage. Utiliser le menu OSD I. Appuyez MENU, puis appuyez /▶ jusqu'au besoin du menu AFFICHAGE. 2. Appuyez pour désir Rapport H/L. 3. Appuyez / pour sélectionner le format adapté au format du signal video et à vos besoin d'affichage.

Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. Les menus à l'écran peuvent être affichés sur ces zones noires non utilisées.

I. Auto: Met une image à l'échelle proportionnellement pour qu'elle soit adaptée à la résolution native dans sa largeur horizontale ou verticale. Cette option est recommandée pour les images qui ne sont pas en 4:3 ou 16:9 et si vous souhaitez tirer parti au maximum de l'écran sans modifier le rapport hauteur/largeur de l'image.

1. RÉel: L'image est projetée selon sa résolution d'origine, et redimensionnée pour être adaptée à la zone d'affichage. Pour les signaux d'entrée avec de plus faibles résolutions, l'image projetée s'affiche plus petite que si elle était redimensionnée en plein écran. Si nécessaire, vous pouvez régler le zoom ou approcher le projecteur de l'écran pour agrandir la taille de l'image. APRÈS avoir effectué ces réglages, il se peut que vous deviez remettre le projecteur au point.

1. 4:3 4:3. Cette option est recommandée pour les images 4:3, telles que les images des écrans de certains ordinateurs, des téléviseurs à définition standard et des DVD avec un rapport 4:3, ce qui permet de conserver le rapport lors de l'affichage.

1. 16:9 16:9. Cette option est recommandée pour les images auxquelles le format 16:9 est déjà appliqué, telles que les images des téléviseurs haute définition, ce qui permet de conserver le format lors de l'affichage.

1. 16:10: Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:10. Cette option est recommendée pour les images auxquelles le format 16:10 est déjà appliqué, ce qui permet de conserver le format lors de l'affchage.

Utilisation de couleur du support de projection

Lorsque vous projetez sur une surface colorée, telle qu'un mur peint qui peut ne pas être blanc, la fonction Couleur du support de projection peut aider à corriger la couleur de l'image projetée pour éviter des différences de couleur possibles entre l'image source et l'image projetée.

Pour utiliser cette fonction, accédez au menu AFFICHAGE > Couleur du support de projection et appuyez /▶ pour sélectionner une couleur la plus proche de la surface de projection. Vous pouvez choisir parmi plusieurs couleurs précalibrées : Jaune clair, Rose, Vert clair, Bleu et Tableau noir.

Sélection d'un mode d'image

Le projecteur comporte plusieurs modes d'image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d'exploitation et au type d'image du signal d'entrée.

Pour sélectionner le mode souhaité, suivez les étapes suivantes.

• Allez au menu IMAGE > Mode Image et appuyez / pour sélectionner un mode désiré.

I. Mode Lumineux: Optimise la luminosité de l'image projetée. Ce mode est ajusté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées. 2. Mode Présentation: Conçu pour les présentations. La luminosité est accentuée afin de s'adapter aux couleurs des ordinateurs de bureau et portables. 3. Mode sRVB: Permet d'optimiser la pureté des couleurs RVB afin d'obtenir des images naturelles, quelle que soit la luminosité sélectionnée. Il est recommandé pour afficher les photos prises avec un appareil photo compatible sRVB et correctement calibré, ainsi que pour afficher des applications informatiques graphiques et de dessin de type AutoCAD. 4. Mode Cinéma: Ce mode est ajusté pour les films et clips vidéo hauts en couleur issues d'appareils photos ou de vidéos numériques par l'intermédiaire de l'entrée du PC, pour un meilleur affichage dans les environnements obscurs (peu éclairés). 5. Mode 3D: Ce mode est approprié pour la lecture des images 3D et des clips vidéo 3D. 6. Mode Util. I/Mode Util. 2: Rappelle les paramètres personnalisés en fonction des modes d'image actuellement disponibles. Voir « Configuration du mode Mode Util. I/ Mode Util. 2 » à la page 35 pour des détails.

Configuration du mode util. 1/mode util. 2

Veuillez choisir entre deux modes définissables par l'utilisateur si les modes d'image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l'un des modes d'image (mis à part Mode Util. I/Mode Util. 2) comme point de départ et personnaliser les paramètres.

1. Appuyez MENU pour ouvrir le menu à l'écran (OSD). 2. Allez au menu IMAGE > Mode Image. 3. Appuyez /Pour selectionner ModeUtil. I ou ModeUtil. 2. 4. Appuyez pour besoin Mode reference.

• Cette fonction n'est disponible que lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné dans le sous menu Mode Image.
• Appuyez / pour sélectionner le mode d'image le plus adapté à vos besoins.
• Appuyez pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de /. Voir « Réglage précis de la qualité de l'image dans les modes utilisateur » ci-dessous pour plus d'informations.

Réglage précis de la qualité de l'image dans les modes utilisateur

Selon le type de signal détecté et le mode d'image sélectionné, certaines des fonctions ci-dessous peuvent ne pas être disponibles. En fonction de vos besoins, vous pouvez ajuster ces fonctions en les sélectionnant et en appuyant / sur le projecteur ou sur la télécommande.

Réglage de luminosité

Plus la valeur est élevée, plus l'image est lumineuse. Inversement, plus elle est faible, plus l'image est sombre. Réglez cette option pour que les zones noires de l'image restent noires et que les détails présents dans les zones sombres restent visibles.

Réglage de contraste

Plus la valeur est élevée, plus l'image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté la luminosité, afin d'adapter l'image au type de support que vous souhaitez afficher et à votre environnement.

Réglage de couleur

Une valeur inférieure donne des couleurs moins saturées. Si le réglage est trop élevé, les couleurs de l'image seront trop vives, ce qui donnera un aspect irréaliste à l'image.

Réglage de teinte

Plus la valeur est élevée, plus l'image tire vers le rouge. Plus la valeur est faible, plus l'image tire vers le vert.

Réglage de netteté

Plus la valeur est élevée, plus l'image est nette. Plus la valeur est faible, plus l'image est floue.

Réglage de brilliant color

Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l'image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi-teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies. Si vous préférez des images avec cette qualité, sélectionnez Activ. Si vous n'en avez pas besoin, sélectionnez Désact.

Quand Désact. est sélectionné, la fonction Température des couleurs n'est pas disponible.

Sélectionnez une température des couleurs

Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné.

1. Froid: Le blanc des images tire vers le bleu. 2. Normal: Préserve la couleur normale des blancs. 3. Chaud: Le blanc des images tire vers le rouge.

Réglage d'une température des couleurs préférée

Pour régler une température des couleurs préférée:

I. Choisissez Température des couleurs et Sélectionnez Chaud, Normal, ou Froid en appuyant / sur le projecteur ou la télécommande. 2. Appuyez pour désirsir Réglage fin temp. couleur et appuyez OK. La page Réglage fin temp. couleur s'affiche. 3. Appuyez / pour désir l'option que vous souhaitez changer et ajustez les valeurs en appuyant /.

• Gain R/Gain V/Gain B : Ajuste le niveau de contraste des rouges, verts et bleus.
• Décalage R/Décalage V/Décalage B : Ajuste le niveau de luminosité des rouges, verts et bleus.
• Appuyez BACK pour quitter et enregistrer les paramètres.

Gestion couleur 3D

Dans la plupart des installations, la gestion des couleurs ne sera pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pièce.

La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d'éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une meilleure reproduction des couleurs, si nécessaire.

Une gestion des couleurs appropriée ne peut être obtenue que dans des conditions d'affichage contrôlées et reproductibles. Il est nécessaire d'utiliser un colorimètre (appareil de mesure de la coloration) et de fournir un groupe d'images source appropriées pour mesurer la reproduction des couleurs. Ces outils ne sont pas fournis avec le projecteur. Cependant, le vendeur de votre projecteur devrait pouvoir vous guider ou éventuellement peut avoir un installateur professionnel expérimenté.

La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences.

Si vous avez acheté un disque de test contenant différents modèles de test des couleurs, il peut être utilisé pour contrôler la présentation des couleurs sur les moniteurs, les téléviseurs, les projecteurs, etc. Vous pouvez projeter une des images du disque sur l'écran et accéder au menu Gestion couleur 3D pour effectuer les réglages.

Pour régler les paramètres :

1. Allez au menu IMAGE et choisissez Gestion couleur 3D. 2. Appuyez OK sur le projecteur ou sur la télécommande et la page Gestion couleur 3D s'affiche. 3. Choisissez Couleur primaire et appuyez / pour sélectionner une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta. 4. Appuyez pour CHOISIR Nuance et appuyez / pour sélectionner sa plage. Une augmentation des valeurs donnera des couleurs composées d'une plus grande proportion des deux couleurs adjacentes.

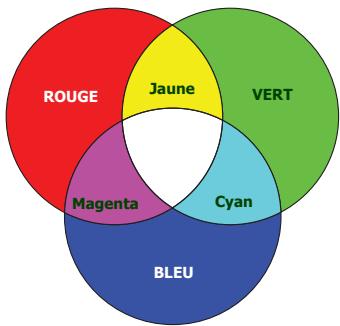

Veuillez vous reporter à l'illustration à droite pour connaître l'interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seul le rouge pur de l'image projetée sera sélectionné. L'augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du magenta.

1. Appuyez pour sélectionner Saturation et réglez ses valeurs selon vos préférences en appuyant /. Chaque réglage apporté se reflètera immédiatement dans l'image.

Par exemple, si vous sélectionné Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.

Saturation est la quantité de cette couleur dans une image vidéo. Une valeur inférieure donne des couleurs moins saturées; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevée, cette couleur sera trop vive et irréaliste.

1. Appuyez pour CHOISIR Gain et regalez ses valeurs selon vos préférences en appuyant /. Le niveau de contraste de la couleur primaire sélectionnée sera affecté. Chaque réglage apporté se reflètera immédiatement dans l'image.
2. Répétez les étapes 3 à 6 pour les autres réglages des couleurs.
3. Assurez-vous d'avoir effectué tous les réglages souhaités.
4. Appuyez BACK pour quitter et enregistrer les paramètres.

Réinitialiser les modes d'image actuels ou tous

1. Allez au menu IMAGE et choisissez Réinitialiser paramètres image. 2. Appuyez OK et appuyez / pour sélectionner Actuel ou Tous.

• Actuel : retourne le mode d'image actuel aux paramètres prédéfinis de l'usine. Tous : retourne tous les modes d'image actuel aux paramètres prédéfinis de l'usine.

Réglage du minuteur de présentation

Le minuteur de présentation permet d'indiquer à l'écran la durée d'une présentation afin de vous permettre de gérer vos temps. Suivez les étapes ci-dessous pour utiliser cette fonction :

1. Allez au menu CONFIG. SYSTÉME : de base > Minuteur de présentation et appuyez OK pour afficher la page Minuteur de présentation. 2. Choisissez Intervalle du minuteur et décidez l'intervalle du minuteur en appuyant /. Le délambda peut être compris entre 1 et 5 minutes par paliers de 1 minute et entre 5 et 240 minutes par paliers de 5 minutes.

Si le minuteur est déjà activé, il redémarrera à chaque fois que vous redéfinissez Intervalle du minuteur.

1. Appuyez pour CHOISIR Affichage du compteur et choisissez si vous souhaitez afficher le minuteur à l'écran en appuyant /

Sélection	Description
Toujours	Affiche le minuteur à l'écran pendant toute la durée de la représentation.
3 min/2 min/1 min	Affiche le minuteur à l'écran durant la dernière ou les 3, 2 ou 1 dernières minute(s).
Jamais	Masque le minuteur pendant toute la durée de la représentation.

1. Appuyez pour désir Position du minuteur et définissez la position du minuteur en appuyant /.

Coin sup. gauche Coin inf. gauche Coin sup. droit Coin inf. droit

1. Appuyez pour choisir Mode de calcul du minuteur et définissez le mode de calcul du minuteur en appuyant /

Sélection	Description
Vers l'avant	Avance en augmentant de 0 à l'houre prédéfinie.
Vers l'arrête	Décroit en comptant à rebours de l'houre prédéfinie à 0.

1. Appuyez pour CHOISIR Fonction de rappel sonore et décidez si vous souhaitez activer la fonction de rappel sonore en appuyant /. Si vous sélectionnez Activ., un double bip sera entendu aux 30 dernières secondes vers l'arrière ou l'avant, et un triple bip sera émis lorsque le minuteur expire.
2. Pour activer le minuteur de présentation, appuyez et appuyez / pour sélectionner Activ. et appuyez OK.
3. Un message de confirmation s'affiche. Sélectionnez Oui et appuyez OK sur le projecteur ou sur la télécommande pour confirmer. Le message « Le minuteur est activé » s'affichera à l'écran. Le compte à rebours commence quand le minuteur est activé.

Pour annuler le minuteur, procédez comme suit :

1. Allez au menu CONFIG. SYSTÉME : de base > Minuteur de présentation et besoin des actifs. Appuyez OK. Un message de confirmation s'affiche. 2. Choisissez Oui et appuyez OK pour confirmer. Le message « Le minuteur est désactivé » s'affichera à l'écran.

Opérations de pagination à distance

Connectez votre projecteur à un PC ou un ordinateur portable à l'aide d'un câble USB avant d'utiliser la fonction de pagination. Voir « Connexion » à la page 19 pour des détails.

Vous pouvez piloter le logiciel d'affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint en appuyant sur les touches PAGE + / PAGE - de la télécommande.

Si la fonction de pagination à distance ne marche pas, vérifie que la connexion USB est correcte et que vous disposez de la version la plus récente du pilote de votre souris.

La fonction de pagination à distance ne peut pas fonctionner avec le système d'exploitation Microsoft® Windows®98. Les systèmes d'exploitation Windows®XP ou plus récent sont recommandés.

Arrêt sur image

Appuyez FREEZE sur la télécommande pour figer l'image. Le mot « FREEZE » s'affiche alors dans le coin supérieur gauche de l'écran. Pour annuler la fonction, appuyez n'importe quelle touche du projecteur ou de la télécommande.

Si vous télécommande a les touches suivantes, veuillez noter qu'elles ne peuvent pas être appuyées pour reprendre la lecture : LASER, PAGE +/PAGE -, NETWORK, NETWORK SETTING.

Même si l'image est figée à l'écran, la lecture des images se poursuit sur le magnétoscope ou autre appareil. Si les appareils connectés ont une sortie audio active, vous entendez toujours le son même lorsque l'image est figée.

Masquer l'image

Pour attirer l'attention du public sur le présentateur, vous appuyez sur ECO BLANK pour masquer l'image à l'écran. Lorsque cette fonction est activée et qu'une entrée audio est connectée, le son demeure audible.

Vous pouvez définir un délai dans le menu CONFIG. SYSTÉME : de base > Paramètres de fonctionnement > Minuteur d'inactivité pour permettre au projecteur de renvoyer l'image automatiquement après une période pendant laquelle aucune action n'est effectuée sur l'écran vide.

Si les délais prédéfinis ne sont pas adaptés à votre présentation, Sélectionnez Désactiver.

Que Minuteur d'inactivité soit activé ou non, vous pouvez appuyer sur la plupart des touches sur le projecteur ou la télécommande pour restaurer l'image.

Évitez de placer des objets devant l'objectif de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie.

Touches de contrôle du verrouillage

Avec le verrouillage des touches du projecteur, vous pouvez éviter que les règles de votre projecteur soient modifiées accidentellement (par des enfants, par exemple). Lorsque Verr. touches panneau est activé, aucune touche du projecteur ne fonctionnera à l'exception de ALIMENTATION.

1. Allez au menu CONFIG. SYSTÉME : de base > Verr. touches panneau et sélectionnez Activ. en appuyant / sur le projecteur ou la télécommande. Un message de confirmation s'affiche. 2. Choisissez Oui et appuyez OK pour confirmer. Pour déverrouiller les touches du panneau, utilisez la télécommande pour acceder au menu CONFIG. SYSTème : de base > Verr. touches panneau et appuyez < /▶ pour sélectionner Désact.

Lorsque le verrouillage des touches du panneau est activé, les touches de la télécommande sont toujours actives. Si vous éteignez le projecteur sans désactiver le verrouillage des touches du panneau, celui-ci sera toujours activé lors de la prochaine mise sous tension du projecteur.

Fonctionnement en altitude

Il est recommandé d'utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiente entre 0°C et 30°C.

N'utilise pas le Mode Haute altitude si vous altitude est entre 0 m et 1500 m et la température ambiente est entre 0°C et 35°C. Le projecteur sera trop refroidi si vous activez ce mode dans cette condition.

Pour activer le Mode Haute altitude :

1. Appuyez MENU, puis appuyez / jusqu'au choix du menu CONFIG. SYSTÈME : avancée. 2. Appuyez pour désir Mode Haute altitude et appuyez / pour sélectionner Activ. Un message de confirmation s'affiche. 3. Choisissez Oui et appuyez OK.

Si vous sélectionnez le « Mode Haute altitude », le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur.

Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s'éteigne automatiquement afin d'éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en sélectionnant le Mode Haute altitude. Cependant, il n'est pas garantie que le projecteur fonctionne correctement dans tous les environnements difficiles ou extrêmes.

Réglage du son

Les réglages du son effectués comme suit auront effet sur le(s) haut-parleur(s) du projecteur. Assurez-vous d'avoir établi les connexions appropriées à l'entrée audio du projecteur. Voir « Connexion » à la page 19 pour la connexion de l'entrée audio.

Déactivation du son

Pour éteindre temporairement le son, appuyez ou:

1. Appuyez MENU, puis appuyez / jusqu'au choix du menu CONFIG. SYSTÉME: avancée. 2. Appuyez pour CHOISIR Param. audio et appuyez OK. La page Param. audio s'affiche. 3. Choisissez Muet et appuyez / pour selectionner Activ.

Régler le niveau sonore

Pour régler le niveau sonore, appuyez /, ou :

I. Répétez les étapes I-2 ci-dessus. 2. Appuyez pour Désir Volume et appuyez / pour sélectionner un niveau sonore souhaité.

Éteindre le bip de mise sous/hors tension

Pour désactiver le bip :

I. Répétez les étapes I-2 ci-dessus. 2. Appuyez pour CHOISIR Bip de mise sous/hors tension et appuyez / pour sélectionner Désact.

La seule manière de changer le Bip de mise sous/hors tension est de le régler sur Activ. ou Désact. ici. La désactivation du son ou le réglage du niveau sonore n'aura pas d'effet sur le Bip de mise sous/hors tension.

Utiliser le motif de test

Le projecteur peut afficher le motif grille de test. Il vous aide à ajuster la taille et la mise au point de l'image et vérifier que l'image projetée n'a pas de distorsion.

Pour afficher le modèle de test, procédez d'une des manières suivantes:

• Appuyez QUICK INSTALL de la télécommande. Appuyez ↓ pour désirer Motif de test et appuyez OK. Appuyez ↓/▶ pour sélectionner Activ.
• Ouvrez le menu à l'écran et accédez à CONFIG. SYSTème : avancée > Motif de test et appuyez /▶ pour sélectionner Activ.

Utilisation des modèles d'enseignement

Le projecteur offre plusieurs modèles prédéfinis à des fins d'enseignement différentes. Pour activer le modèle :

1. Ouvrez le menu à l'écran et accédez à AFFICHAGE > Modèle d'enseignement et appuyez ▲/▼ pour sélectionner Tableau noir ou Tableau blanc. 2. Appuyez / pour désir le modele nécessaire. 3. Appuyez OK pour activer le modele.

Modèle d'enseignement	Tableau blanc		Tableau noir
Formation des lettres
Feuille de travail
Graphique de coordonnées

Arrêt du projecteur

1. Appuyez sur ALIMENTATION et un message de confirmation s'affiche. Si vous n'y répondez pas en quelques secondes, le message disparaît. 2. Appuyez une seconde fois sur ALIMENTATION. Le POWER (Voyant de l'alimentation) clignote en orange, la lampe s'éteint et les ventilateurs continuent à tourner pendant environ 90 secondes pour refroidir le projecteur.

Le projecteur ne peut pas être utilisé tant que le cycle de refroidissement n'est pas terminé, et ce, afin de protéger la lampe.

Pour réduire le temps de refroidissement, vous pouvez également activer la fonction de refroidissement rapide. Voir « Refroidissement rapide » à la page 51 pour des détails.

1. Une fois le processus de refroidissement terminé, un « Bip de mise hors tension » sera entendu. Le POWER (Voyant de l'alimentation) s'allume en orange et les ventilateurs s'arrêtent. Débranchez le cordon d'alimentation de la prise secteur.

Pour désactiver le bip de mise hors tension, voir « Éteindre le Bip de mise sous/hors tension » à la page 41 pour plus d'informations. Si le projeteur n'est pas éteint correctement, les ventilateurs se mettront à tourner pendant quelques minutes pour refroidir la lampe lors du redémarrage du projeteur. Appuyez à nouveau

ALIMENTATION pour démarrer le projeteur une fois les ventilateurs arrêtés et le POWER (Voyant de l'alimentation) devenu orange.

La durée de vie de la lampe varie selon les conditions environnementales et l'utilisation.

Mise hors tension directe

Le cordon d'alimentation secteur peut être retiré juste après que le projecteur est éteint. Pour protéger la lampe, attendez environ 10 minutes avant de redémarrer le projecteur. (Quand vous essayez de redémarrer le projecteur, les ventilateurs peuvent fonctionner pendant quelques minutes pour refroidir. Dans ces cas, appuyez à nouveau ALIMENTATION pour démarrer le projecteur une fois les ventilateurs arrêtés et le POWER (Voyant de l'alimentation) devient orange.)

Système de menus

Notez que les menus à l'écran (OSD) varient en fonction du type de signal sélectionné et du contrôle de projecteur que vous utilisez.

Menu principal	Sous-menu	Options
1.AFFI-CHAGE	Couleur du support de projection	Désact./Jaune clair/Rose/Vert clair/Bleu/Tableau noir
	Rapport H/L	Auto/Réal/4:3/16:9/16:10
	Trapèze auto	Activ./Désact.
	Trapèze 2D
	Ajuster coin
	Position
	Phase
	Taille H
	Zoom numérique
	3D	Mode 3D Auto/Haut-bas/Trame séquentiel./Combi trame/Côte à côte/Désact.
		Inverser sync 3D Désectiver/Inverser
		Enregistrer les réglages 3D Régles 3D 2/Régles 3D 3
		Appliquer les réglages 3D Régles 3D 3/Désact.
	Modèle d'enseignement	Tableau noir Désact./Formation des lettres/Feuille de travail/Graphique de coordonnées
		Tableau blanc Désact./Formation des lettres/Feuille de travail/Graphique de coordonnées
2.CHIME	Mode Image	Lumineux/Présentation/sRVB/Cinéma/(3D)/Mode Util. I/ Mode Util. 2
	Mode ↔réference	Lumineux/Présentation/sRVB/Cinéma/(3D)
	Luminosite
	Contraste
	Couleur
	Teinte
	Netteté
	Brilliant Color	Activ./Désact.
	Température des couleurs	Froid/Normal/Chaud
	Réglage fin temp. couleur	Gain R/Gain V/Gain B/Décalage R/Décalage V/Décalage B
	Gestion couleur 3D	Couleur primaire R/V/B/C/M/J
		Nuance
		Saturation
		Gain
	Réinitialiser paramètres image	Actuel/Tous/Annul.

Menu principal	Sous-menu	Options
3. SOURCE	Recherche auto rapide	Activ./Désact.
	Transfert espace couleur	Auto/RVB/YUV
4. CONFIG. SYSTème : de base	Minuteur de représentation	Intervalle du minutesur 1 à 240 minutes
		Affichage du compteur Toujours/3 min/2 min/1 min/Jamais
		Position du minutesur Coin sup. Gauche/Coin inf. gauche/ Coin sup. Droit/Coin inf. Droit
		Mode de calcul du minutesur Vers l'arrêt/Vers l'avant
		Fonction de rappel sonore Activ./Désact.
		Activ./Désact.
	Langue
		English/ français/Deutsch Italiano/Español/Pyscckn I繁體中文/简体中文/日本語/韓国어/Svenska/Nederlands/Türkçé/Céstina/Portugues /Polski Magyar/Hrvatski/Română/Norsk/Dansk/Bulgaripecs/Suomi/Indonesian/Eλνηκα/Дуров/Плел徴
	Installation du projecteur	Sol avant/Sol arrêté/Plafond arr./Plafond avant
	Réglages des menus	Durée aff. des menus5 sec/10 sec/20 sec/30 sec/Toujours
		Position des menusCentre/coin sup. Gauche/ Coin sup. Droit/coin inf. Droit/ Coin inf. gauche
		Message de rappel Activ./Désact.
	Paramètres de fonctionnement	Mise sous tension directeActiv./Désact.
		Démarrage sur signalActiv./Désact.
		Alim. auto. désact.	Déspectiver/3 min/10 min/15 min/20 min/25 min/30 min
		Refroidissement rapideActiv./Désact.
		Redémarrage instantanéActiv./Désact.
		Minuteur d'inactivitéDésactiver/5 min/10 min/15 min/20 min/25 min/30 min
		MinuteurDésactiver/30 min/1 h/2 h/3 h/4 h/8 h/12 h
Menu principal	Sous-menu		Options
4. CONFIG. SYSTème : de base	Récept. télécomde		Avant+Arrière/Avant/Arrière
	Verr. touches panneau		Activ./Désact.
	Couleur de fond		Noir/Bleu/Violet/BenQ
	Écran d'accueil		Noir/Bleu/BenQ
5. CONFIG. SYSTème : avancée	Mode Haute altitude		Activ./Désact.
	Param. audio	Muet	Activ./Désact.
		Volume
		Bip de mise sous/hors tension	Activ./Désact.
	Param. lampe	Mode lampe	Normal/Economique/SmartEco/LampSave
		Réinit. compteur lampe
		Compteur de la lampe
	Param. de sécurité	Modifier MP
		Changer les param. de sécurité	Verrou alimentation
	Débit en bauds		2400/4800/9600/14400/19200/38400/57600/115200
	Motif de test		Activ./Désact.
	Sous-titrage	Activer Ss-tit. codé	Activ./Désact.
		Version Ss-tit.	SS-T1/SS-T2/SS-T3/SS-T4
	Paramètres de veille	Sortie moniteur	Activ./Désact.
		Relais audio	Désact./Entrée audio/Audio G/D/HDMI-I/HDMI-2
	Rétablit tous les param.		Réinit./Annul.
6. INFORMA-TIONS	État système actuel		• Source• Mode Image• Mode lampe• Résolution• Format 3D• Système de couleurs• Durée utilisation lampe• Version micrologiciel

Notez que les options des menus sont disponibles lorsque le projecteur détecte au moins un signal valide. S'il n'y a pas d'équipement connecté au projecteur ou qu'aucun signal n'est détecté, seules certaines options sont accessibles.

Description de chaque menu

Fonction		Description
1. Menu AFFICHAGE	Couleur du support de projection	Corrige la couleur de l'image projetée si le support de projection n'est pas blanc. Voir « Utilisation de Couleur du support de projection » à la page 34 pour des détails.
	Rapport H/L	Plusieurs options permettent de définir le format de l'image en fonction de votre source de signal d'entrée. Voir « Sélection du format » à la page 32 pour des détails.
	Trapèze 2D	Corrige la distorsion trapézoidal. Voir « Correction trapézoidal » à la page 26 pour des détails.
	Position	Affiche la page de réglage de la position. Pour déplacer l'image projetée, utilisez les touches fléchées. Les valeurs indiquées dans la partie inférieure de la page changent à chaque fois que vous appuyez une touche jusqu'à ce qu'elle atteignent leur maximum ou minimum. Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogue) est sélectionné.
	Phase	Ajuste la phase de l'horloge pour réduire la distorsion de l'image. Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogue) est sélectionné.
	Taille H	Rôle la largeur horizontal de l'image. Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogue) est sélectionné.
	Zoom numérique	Agrandit ou réduit l'image projetée. Voir « Agrandir et rechercher des détails » à la page 32 pour des détails.
I. Menu AFFICHAGE	3D	Ce projeteur comporte une fonction 3D qui vous permet d'apprecier les films, les vidés et les événements sportifs en 3D, d'une manière plus réalisée en呈現ant la profondeur des images. Une paire de lunettes 3D est nécessaire pour afficher les images en 3D.Mode 3DLe réglage par défaut est Auto et le projeteur désisit automatiquement un format 3D approprié lors de la détention du contenu 3D. Si le projeteur ne peut pas reconnaître le format 3D, appuyez ▲/▼ pourCHOISIR un mode 3D.Quand la fonction 3D est activée :• Le niveau de luminosité de l'image projetée diminuera.• Le Mode Image ne peut pas être ajusté.Inverser sync 3DLorsque vous constatez l'inversion de la profondeur de l'image, activez cette fonction pour corriger le problème.Enregistrer les régliages 3DLorsque vous avez affiché avec succès le contenu 3D après avoir fait les régliages appropriés, vous pouze activer cette fonction etCHOISIR un ensemble de régliages 3D pour mémoriser les régliages 3Dactuels.Appliquer les régliages 3DAprès que les régliages 3D sont enregistrés, vous pouze decide si vous souhaitez les appliquer en choisisant un ensemble de régliages 3D que vous avez enregistrés. Une fois appliqués, le projeteur lira automatiquement le contenu 3D entrant s'il correspond aux régliages 3Denregistrés.Seuls les ensembles de régliages 3D avec les données ménorisées sont disponibles.
	Modèle d'enseignement	Voir « Utilisation des modèle d'enseignement » à la page 42 pour des détails.
2. Menu IMAGE	Mode Image	Les modes d'image prédéfinis vous permettent d'optimiser le réglage de l' image en fonction du type de programme que vous souhaitez projeter. Voir « Sélection d'un mode d'image » à la page 34 pour des détails.
	Mode référence	Sélectionne un mode d'image le plus adapté à vos besoin en ce qui concerne la qualité de l' image et règle l' image en fonction des sélections répertoriées un peu plus bas sur la même page. Voir « Configuration du mode Mode Util. 1/Mode Util. 2 » à la page 35 pour des détails.
	Luminosité	Régle la luminosité de l' image. Voir « Réglage de Luminosité » à la page 35 pour des détails.
	Contraste	Ajuste la gradation entre les zones sombres et claires de l' image. Voir « Réglage de Contraste » à la page 35 pour des détails.
	Couleur	Régle le niveau de saturation des couleurs (c'est-à-dire la quantité de chaque couleur dans une image video). Voir « Réglage de Couleur » à la page 35 pour des détails. Cette fonction n'est disponible que lorsqu'un signal Video, S-video ou Video composantes est sélectionné.
	Teinte	Régle les teintes des couleurs rouge et verte de l' image. Voir « Réglage de Teinte » à la page 35 pour des détails. Cette fonction n'est disponible que lorsqu'un signal Video ou S-video est sélectionné et le format de système est NTSC.
	Netteté	Régle l' image pour qu'elle s'affiche de façon plus nette ou plus floue. Voir « Réglage de Netteté » à la page 35 pour des détails. Cette fonction n'est disponible que lorsqu'un signal Video, S-video ou Video composantes est sélectionné.
	Brilliant Color	Voir « Réglage de Brilliant Color » à la page 36 pour des détails.
	Température des couleurs	Voir « Sélectionnez une Température des couleurs » à la page 36 pour des détails.
	Réglage fin temp. couleur	Voir « Réglage d'une température des couleurs préférée » à la page 36 pour des détails.
	Gestion couleur 3D	Voir « Gestion couleur 3D » à la page 36 pour des détails.
	Réinitialiser paramètres image	Voir « Réinitialiser les modes d'image actuels ou tous » à la page 37 pour des détails.
3. Menu SOURCE	Recherche auto rapide	Voir « Changement de signal d'entrée » à la page 31 pour des détails.
	Transfert espace couleur	Voir « Changement de signal d'entrée » à la page 31 pour des détails.
4. Menu CONFIG.SYSTEME:de base	Minuteur de presentation	Permet de rappeler auprésentateur la durée de la presentation afin qu'il puisse la respecter. Voir « Réglage du minuteur de présence » à la page 38 pour des détails.
	Langue	Définit la langue des menus à l'écran (OSD). Voir « Utilisation des menus » à la page 28 pour des détails.
	Installation du projecteur	Vous peuvent installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir « Choix de l'emplacement » à la page 15 pour des détails.
	Réglages des menus	Durée aff. des menusDéterminé le temps d'attente avant la désactivation du menu OSD lorsque vous n'actionnez aucune touche.Position des menusDéfinit la position du menu à l'écran (OSD).Message de rappelActive ou désactive les messages de rappel.
Fonction		Description
4. Menu CONFIG. SYNONÉ : de base	Paramètres de fonctionnement	Mise sous tension directePermet au projecteur de s'allumer automatiquement lorsqu'il est alimenté par le cordon d'alimentation.Démarrage sur signalDéfinit si le projecteur est allumé directement sans appuyer ALIMENTATION ou ALLUMÉ lorsque le projecteur est en mode de veille et le signal est transmis via le cable VGA.Alim. auto. désact.Permet au projecteur de s'éteindre automatiquement si aucun signal d'entrée n'est détecté après un certain temps. Voir « Réglage de Alim. auto. désact. » à la page 56 pour des détails.Refroidissement rapideActive ou désactive la fonction de refroidissement rapide. La sélection de Activ. active la fonction et raccourcit le temps de refroidissement du projecteur de 90 à environ 15 secondes.Cette fonction n'est pas disponible que quand Redémarrage instantané est désactivé.Redémarrage instantané Sélectionner Activ. permet de redémarrer le projecteur immédiattement dans les 90 secondes après l'avoir étéint.Minuteur d'inactivitéPermet de définir la durée d'inactivité de l'affichage lorsque la fonction Vide est activée. Une fois la durée éçoulée, l'image réapparait à l'écran. Voir « Masquer l'image » à la page 39 pour des détails.MinuteurRègle le minuteur d'arrêt auto.
	Fonction	Description
4. Menu CONFIG.SYSTEME::de base	Récept. télécomde	Permet d'activer tous les récepteurs à distance ou un récepteur spécifique de la télécommande sur le projecteur.
	Verr. touches panneau	Désactive ou active toutes les fonctions des touches du panneau, à l'exception de ALIMENTATION sur le projecteur et des touches sur la télécommande. Voir « Touches de contrôle du verrouillage » à la page 40 pour des détails.
	Couleur de fond	Définit la couleur de fond pour le projecteur.
	Écran d'accueil	Permet de sélectionner le logo à afficher lors de la phase de démarrage du projecteur.
5. Menu CONFIG.SYSTEME::avancée	Mode Haute altitude	Ce mode convient à l'utilisation du projecteur dans des zones de haute altitude. Voir « Fonctionnement en altitude » à la page 40 pour des détails.
	Param. audio	Voir « Réglage du son » à la page 41 pour des détails.
	Param. lampe	Mode lampeVoir « Régler le Mode lampe » à la page 56 pour des détails.Réinit. compteur lampeVoir « Réinitialiser le compteur de la lampe » à la page 60 pour des détails.Compteur de la lampeVoir « Familiarisation avec les heures de la lampe » à la page 56 pour plus d'informations sur le calcul du nombre d'heures de la lampe.
	Param. de sécurité	Voir « Utilisation de la fonction de mot de passer » à la page 29 pour des détails.
	Débit en bauds	Sélectionnez un taux en baud qui est identique avec celui de votre ordinateur pour pouvoir connecter le projecteur en utilisant un cable RS-232 approprié etmettre à jour ou télécharger le micrologiciel du projecteur. Cette fonction est destinée aux techniciens de service qualifiés.
	Motif de test	Voir « Utiliser le motif de test » à la page 41 pour des détails.
Fonction		Description
5. Menu CONFIG. SYSTEME: avancée	Sous-titrage	Activer Ss-tit. codéActive la fonction en sélectionnant Activ. lorsque le signal d'entrée scélectionné compte du sous-titrage.Sous-titrage : Un affichage à l'écran du dialogue, des commentaires et des effets sonores des émissions de télévision et videos qui sont sous-titrées.Version Ss-tit.Sélectionné le mode de sous-titrage préfééré. Pour afficher le sous-titrage, scélectionnez SS-T1, SS-T2, SS-T3 ou SS-T4 (SS-T1 affiche le sous-titrage dans la langue principale de votre région).
	Paramètres de veille	Sortie moniteurLa sélection de Activ. active la fonction. Le projecteur peut transmettre un signal VGA quand il est en mode veille et la prise COMPUTER I est correctement connectée aux apparciels. Voir « Connexion » à la page 19 pour savoir comme établier la connexion.Relais audioAppuyez /▶ pourCHOISIR LA SOURCE QUE VOUS souhaïez utiliser en mode de fonctionnement. Voir « Connexion » à la page 19 pour savoir comme étabrir la connexion. Lorsque les prises correspondantes sont correctement connectées à l'appareil, le projecteur peut transmettre un signal audio au haut-parleur externe quand il est en mode veille. Le haut-parleur intégré sera déactivé en mode veille.Activer cette faction augmente légèrement la consommation d'énergie en veille.
	Rétablit tous les param.	Rétablit les paramètres par défaut.Les réglages suivants sont conservés : Trapèze 2D, Mode Util. I, Mode Util. 2, Mode réference, Gestion couleur 3D, Réinitialiser paramètres image, Installation du projecteur, Langue, Mode Haute altitude, Param. de sécurité, Débit en bauds.
6. Menu INFORMATIONS	État système actuel	Source Indique la source actuelle du signal. Mode Image Indique le mode sélectionné dans le menu IMAGE. Mode lampe Indique le mode lampe actuel. Résolution Indique la résolution native du signal d'entrée. Format 3D Indique le mode 3D actuel. Système de couleurs Indique le format du système d'entrée. Durée'utilisation lampe Affiche le nombre d'heures d'utilisation de la lampe. Version micrologiciel Affiche la version de micrologiciel de votre projecteur.

Entretien du projecteur

Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous devez veiller est la propreté de l'objet et du boîtier.

Ne retirez aucune des pièces de votre projecteur. Contactez votre revendeur si d'autres pièces doivent être remplacées.

Nettoyage de l'objet

Nettoyez l'objet dès que vous remarquez que sa surface est sale ou poussièreuse. Veuillez vous assurer d'éteindre le projecteur et laissez-le refroidir complètement avant de nettoyer l'objectif.

Utilisez une bombe d'air comprimé pour ôter la poussière. - Si l'objet est sale, utilisez du papier pour objectif ou humidifiez un chiffon doux de produit nettoyant pour objectif et frottez légèrement la surface. - N'utilisez jamais d'éponge abrasive, de nettoyant alcalin ou acide, de poudre à récurer ou de solvants volatils, comme alcohol, benzène, diluant ou insecticide. L'utilisation de tels produits ou le contact prolongé avec des matériaux en caoutchouc ou vinyle peut endommager la surface du projecteur et la matière du boîtier.

Nettoyage du boîtier du projecteur

Avant de nettoyer le boîtier, éteignez le projecteur de la manière indiquée à « Arrêt du projecteur » à la page 43, puis débranchez le cordon d'alimentation.

Pour ôter la poussière ou la saleté, utilisez un chiffon doux et sans peluches. - Pour ôter les tâches tenaces, humidifiez un chiffon doux à l'aide d'eau et d'un détergent au pH neutre. Ensuite, frottez le boîtier.

À éviter : acide, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Si vous devez entreposer tout projecteur pour une longue durée, veuillez suivre les instructions ci-dessous :

Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Veuillez vous reporter à « Caractéristiques » à la page 63 ou consultez votre revendeur sur la portée. - Rentrez les pieds de réglage. - Retirez la pile de la télécommande. - Placez le projecteur dans son emballage d'origine ou équivalent.

Transport du projecteur

Pour le transport du projecteur, il est recommandé d'utiliser l'emballage d'origine ou un emballage équivalent.

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d'utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l'équivalent heures lampe est la suivante :

Durée utilise lampe = (heures d'utilisation en mode Normal) + (heures d'utilisation en mode Économique) + (heures d'utilisation en mode SmartEco) + (heures d'utilisation en mode LampSave)

(Équivalent) heures lampe totales = 2,50 x (heures d'utilisation en mode Normal) + 1,875 x (heures d'utilisation en mode Économique) + 1,25 x (heures d'utilisation en mode SmartEco) + 1,00 x (heures d'utilisation en mode LampSave).

Pour Broker les informations d'heures de la lampe :

1. Appuyez MENU, puis appuyez pour désirer le menu CONFIG. SYSTÉME : avancée. 2. Appuyez pour désirer Param. lampe et appuyez OK. La page Param. lampe s'affiche. 3. Les informations Compteur de la lampe s'afficheront sur le menu. 4. Pour quitter le menu, appuyez MENU.

Vous pouvez également obtenir les informations d'heures de la lampe sur le menu INFORMATIONS.

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable qui habituellement peut durer jusqu'à 3000 à 4000 heures avec une utilisation appropriée. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu OSD.

-Régler le mode lampe

Régler le projecteur en mode Économique, SmartEco ou LampSave étend la durée de fonctionnement de la lampe. Pour ce faire, allez au menu CONFIG. SYSTème: avancée > Param. lampe > Mode lampe et appuyez /.

Mode lampe	Description
Normal	Fournit la luminosité complète de la lampe
Économique	Réduit la luminosité pour prolonger la durée de vie de la lampe et réduit le bruit du ventilateur
SmartEco	Règle l'alimentation de la lampe automatiquement en fonction du niveau de luminosité du contenu
LampSave	Ajuste l'alimentation de la lampe automatiquement et réduit la luminosité pour prolonger la durée de vie de la lampe

Réglage de alim. auto. désact.

Cette fonction permet au projecteur de s'éteindre automatiquement si aucun signal d'entrée n'est détecté après un certain temps pour éviter une utilisation inutile de la lampe.

Pour régler le mode Alim. auto. désact., allez au menu CONFIG. SYSTÉME : de base > Paramètres de fonctionnement > Alim. auto. désact. et appuyez /. Si les délais prédéfinis ne sont pas adaptés à votre présentation, Sélectionnez Déactiver. Le projecteur ne s'éteindra pas automatiquement pendant une certaine période.

Quand remplacer la lampe

Lorsque le voyant de la lampe est rouge ou qu'un message conseillant de remplacer la lampe s'affiche, veuillez consulter votre revendeur ou visitez http://lamp.benq.com avant d'installer une nouvelle lampe. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voir une explosion.

Lorsque la lampe est trop chaude, le LAMP (Voyant de la lampe) et le TEMP (Voyant d'alerte de surchauffe) s'allument. Éteignez le projecteur et laissez-le refroidir pendant 45 minutes. Si le voyant de la lampe ou de la température reste allumé à la mise sous tension du projecteur, consultez ce revendeur. Voir « Voyants » à la page 61 pour des détails.

Les messages d'avertissement suivants s'affichent pour vous rappeler de replacer la lampe.

Statut	Message
Pour un résultat optimal, installez une nouvelle lampe. Si le projecteur fonctionne généralement en mode Économique (voir « Familiarisation avec les heures de la lampe » à la page 56), il peut continuer à fonctionner jusqu'à ce que l'advertissement d'heures de lampe suivant apparaisse. Appuyez OK pour ignorer le message.	AVIS Commandez nouvelle lampe Équivalent heures lampe > XXXX heures Commandez 1 lampe : www.BenQ.com OK
Il est fortement recommendé de replacer la lampe lorsqu'elle a atteint cette durée de vie. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être replacée d'es que vous remarquez une diminution significative de la luminosité. Appuyez OK pour ignorer le message.	AVIS Remplacer lampe bientôt Équivalent heures lampe > XXXX heures Commandez 1 lampe : www.BenQ.com OK
La lampe DOIT estre replacée pour que le projecteur puisse fonctionner correctement. Appuyez OK pour ignorer le message.	AVIS Remplacer lampe maintainant Équivalent heures lampe > XXXX heures Commandez 1 lampe : www.BenQ.com OK
	AVIS Fin de durée d'utilisation Remplacer la lampe (voir manuel) puis réinitialiser le compteur lampe Commandez 1 lampe : www.BenQ.com OK

« XXXX » affichés dans le message ci-dessus sont des chiffres qui varient en fonction des différents modèles.

Avertissement:

• Pour éviter tout risque d'électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d'alimentation avant de procéder au remplacement de la lampe. Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de reprendre au remplacement de la lampe. Pour éviter de vous blesser les doigts et d'endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe. Pour éviter de vous blesser les doigts et/ou de détériorer la qualité de l'image en touchant la lentille, évitez de toucher le compartiment vide une fois la lampe retirée.
• Cette lampe contient du mercure. Éliminez la lampe conformément aux réglementations locales relatives à l'élimination des déchets dangereux. Pour assurer une performance optimale du projecteur, il est recommandé d'acheter une lampe de projecteur certifiée pour remplacer la lampe.
• Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l'envers au plafond, assurez-vous que personne n'est au-dessous de la douille de la lampe pour éviter des blessures ou dommages aux yeux du fait d'une lampe cassée. Assurez une bonne ventilation lorsque vous manipulez les lampes cassées. Nous vous recommendons de porter un masque, des lunettes de protection ou un écran facial et des vêtements de protection tels que des gants.

I. Éteignez le projecteur et débranchez-le de la prise secteur. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

1. Desserrez la/les vis qui fixe(nt) le couvercle de la lampe sur le coté du projecteur jusqu'à ce que le couvercle de la lampe se desserre.

1. Retirez le couvercle de la lampe du projecteur. AVERTISSEMENT :

Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension. - N'introduisez pas vos doigts entre la lampe et le projecteur. Les bords acérés à l'intérieur du projecteur pourraient vous blesser.

1. Déconnectez le connecteur de la lampe.
2. Desserrez la vis qui tient la lampe en place.
3. Levez la poignée de sorte qu'elle soit placée verticalement.

1. Tirez doucement sur la poignée pour retirer la lampe du projecteur.

Avertissement:

• Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.
• Conservez la lampe hors de portée des enfants et à l'écart de tout risque d'éclaboussure d'eau et de toute source inflammable.
• N'introduisez pas vos mains à l'intérieur du projecteur après avoir retiré la lampe. Vous risqueriez de toucher des composants optiques du boîtier et du même coup de provoquer une irrégularité des couleurs ou une distorsion de l'image projetée.

1. Comme indiqué sur l'illustration, abaissez la nouvelle lampe.

1. Insérez le connecteur de la lampe.
2. Serrez la vis qui tient la lampe en place. 1. Assurez-vous que la poignée est correctement remise en place de manière horizontale.

Avertissement:

• Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur.
• Ne serrez pas la vis excessivement.
• Replacez le couvercle de la lampe sur le projecteur.

1. Serrez la/les vis qui fixe(nt) le couvercle de la lampe.

Avertissement:

• Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur.
• Ne serrez pas la vis excessivement.

1. Connectez l'alimentation et redémarrez le projecteur.

Refermez toujours le couvercle de la lampe avant d'allumer l'appareil.

Réinitialiser le compteur de la lampe

1. Après le logo de démarrage, ouvre le menu à l'écran (OSD). Allez au menu CONFIG. SYSTÉME : avancée > Param. lampe. Appuyez OK. La page Param. lampe s'affiche. Choisissez Réinit. compteur lampe. Un message d'avertissement s'affiche pour vous demander si vous souhaitez réinitialiser le compteur de la lampe. Choisissez Réinit. et appuyez OK. Le compteur de la lampe sera réinitialisé à « 0 »

Ne le réinitialisez pas si la lampe n'est pas nouvelle ou si elle n'a pas été replacée ; cela présente des risques de dommages.

Voyants

Light			État et description
POWER	TEMP	LAMP
Événements - alimentation
Orange	Désact.	Désact.	Mode veille
Vert Clignotant	Désact.	Désact.	Mise en marche
Vert	Désact.	Désact.	Fonctionnement normal
Orange Clignotant	Désact.	Désact.	Refroidissement de mise hors tension normale
Rouge Clignotant	Rouge Clignotant	Rouge Clignotant	Télécharger
Vert	Désact.	Rouge	Échec de démarriage CW
Rouge Clignotant	Désact.	Désact.	Échec d'arrêt de l'interpolateur (données avortées)
Rouge	Désact.	Rouge	Échec de réinitialisation de l'interpolateur (projecteur video seulement)
Vert	Désact.	Désact.	Déverminage activé
Vert	Vert	Vert	Déverminage désactivé
Événements - lampe
Désact.	Désact.	Rouge	Erreur de lampe I en fonctionnement normal
Désact.	Désact.	Orange Clignotant	Lampe non allumée
Vert	Désact.	Orange	Vie de la lampe dépassée
Désact.	Vert	Rouge	La porte de la lampe est ouverte
Événements thermiques
Rouge	Rouge	Désact.	Erreur de ventilateur I (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
Rouge	Rouge Clignotant	Désact.	Erreur de ventilateur 2 (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
Rouge	Vert	Désact.	Erreur de ventilateur 3 (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
Rouge	Vert Clignotant	Désact.	Erreur de ventilateur 4 (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
Vert	Rouge	Désact.	Erreur de température I (température au-dessus de la limite)

Dépannage

Le projecteur ne s'allume pas

Origine	Solution
Le cordon d'alimentation n'almente pas l'appareil en électricité.	Insérez le cordon d'alimentation dans la prise d'alimentation CA située à l'arrière du projecteur et branchez-le sur la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé.
Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.

? Pas d'image

Origine	Solution
La source video n'est pas allumée ou est mal connectée.	Allumez la source video et vérifie si le cable de signal est bien connecté.
Le projecteur n'est pas connecté correctement à l'appareil de signal d'entrée.	Vérifiez la connexion.
Le signal d'entrée n'a pas été sélectionné correctement.	Sélectionnez le bon signal d'entrée à l'aide de la touche SOURCE du projecteur ou de la télécommande.
Le capuchon de l'objectif est toujours fermé.	Ouvrez le capuchon de l'objectif.

⑦ Image brouillée

Origine	Solution
L'objetif de projection n'est pas correctement réglié.	Réglez la mise au point de l'objetif à l'aide de la molette correspondante.
Le projeteur et l'écran ne sont pas alignés correctement.	Ajustez l'angle de projection, l'orientation, et si nécessaire, la hauteur du projeteur.
Le capuchon de l'objetif est toujours fermé.	Ouvrez le capuchon de l'objetif.

⑦ La télécommande ne fonctionne pas

Origine	Solution
Les piles sont usées.	Remplacez-les.
Il y a un obstacle entre la télécommande et l'appareil.	Retirez l'obstacle.
Youss you tenez trop loin du projecteur.	Tenez-vous à moins de 8 mètres du projecteur.

⑦ Le mot de passe est incorrect

Origine	Solution
Vou ne vous souvenez pas du mot de passer.	Veuillez voir « Procedure de rappel de mot de passer » à la page 30 pour des détails.

Caractéristiques du projecteur

[\text{}3]

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

Caractéristiques optiques

Résolution

MX704 : 1024 x 768 XGA

MW705 : 1280 x 800 WXGA

Système d'affichage

DMD 1 puce

Objectif

$$ F = 2, 5 6 \sim 2, 6 8, f = 2 2, 0 \sim 2 4, 1 \mathrm {m m} $$

Plage de mise au point claire

MX704

2,38-7,15 m à Large,

2.62-7.87 m à Télé

MW705

2-6 m à Large,

2,2-6,6 m à Télécommande

Lampe

Lamp de 240 W

Caractéristiques électriques

Alimentation

100 à 240 V CA, 3,5 A, 50 à 60 Hz

(Automatique)

Consommation

370 W (max); < 0.5 W (veille)

Caractéristiques mécaniques

Poids

3,0 Kg (6,61 Ib)

Terminaux de sortie

Sortie RVB

1 connecteur D-Sub 15 broches (femelle)

Haut-parleur

1x2watts(stéréo)

Sortie de signal audio

1 prise audio

Commande

Contrôle série RS-232

1 à 9 broches

2 récepteurs IR

Terminaux d'entrée

Entrée ordinateur

Entrée RVB

1 connecteur D-Sub 15 broches

(femelle)

Entrée signal vidéo

S-VIDEO

1 port mini DIN à 4 broches

VIDEO

1 pris RC

Entrée de signal SD/HDTV

3 prises RCA analogues -

composantes (via entrée RVB)

Numérique 1 HDMI; 1 HDMI/MHL

Entrée de signal audio

Entrée audio

1 prise audio PC

1 prise audio RCA (G/D)

Ports USB (1 Type-A; 1 Mini-B)

Caractéristiques environnementales

Température de fonctionnement

0°C à 40°C, au niveau de la mer

Humidité relative en fonctionnement

10% à 90% (sans condensation)

Altitude de fonctionnement

0 à 1499 m à 0°C à 35°C

1500 à 3000 m à 0°C à 30°C

(avec Mode Haute altitude activé)

Dimensions

331 mm (L) × 129,4 mm (H) × 250,6 mm (P)

Configuration de montage au plafond

Vis de montage au plafond: M4 (L max. = 25 mm; L min. = 20 mm)

Unité : mm

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée PC

Résolution	Mode	Fréquence verticalie (Hz)	Fréquence horizontalie (kHz)	Fréquence des pixels (MHz)
640 x 480	VGA_60*	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
720 x 400	720 x 400_70	70,087	31,469	28,3221
800 x 600	SVGA_60*	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120** (Reduce Blanking)	119,854	77,425	83,000
1024 x 768	XGA_60*	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120** (Reduce Blanking)	119,989	97,551	115,5
1152 x 864	1152 x 864_75	75	67,5	108
1024 x 576	BenQ Notebook timing	60,0	35,820	46,966
1024 x 600	BenQ Notebook timing	64,995	41,467	51,419
1280 x 720	1280 x 720_60*	60	45,000	74,250
1280 x 768	1280 x 768_60*	59,87	47,776	79,5
1280 x 800	WXGA_60*	59,810	49,702	83,500
	WXGA_75	74,934	62,795	106,500
	WXGA_85	84,880	71,554	122,500
	WXGA_120** (Reduce Blanking)	119,909	101,563	146,25
1280 x 1024	SXGA_60***	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
	SXGA_85	85,024	91,146	157,500
1280 x 960	1280 x 960_60***	60,000	60,000	108,000
	1280 x 960_85	85,002	85,938	148,500
1360 x 768	1360 x 768_60***	60,015	47,712	85,5
1440 x 900	WXGA+_60***	59,887	55,935	106,500
1400 x 1050	SXGA+_60***	59,978	65,317	121,750
1600 x 1200	UXGA***	60,000	75,000	162,000
1680 x 1050	1680 x 1050_60***	59,954	65,29	146,25
640 x 480 à 67 Hz	MAC13	66,667	35,000	30,240
832 x 624 à 75 Hz	MAC16	74,546	49,722	57,280
1024 x 768 à 75 Hz	MAC19	74,93	60,241	80,000
1152 x 870 à 75 Hz	MAC21	75,060	68,680	100,000
1920 x 1080 à 60 Hz	1920 x 1080_60 (Reduce Blanking)	60	67,5	148,5
1920 x 1200 à 60 Hz	1920 x 1200_60 (Reduce Blanking)	59,95	74,038	154

Fréquences de fonctionnement pour le signal 3D en formats Trame séquentielle, Haut-bas et Côte à côte.

Fréquences de fonctionnement pour le signal 3D en format Trame séquentiel. *Fréquences de fonctionnement pour le signal 3D en formats Haut-bas et Côte à côte.

Les fréquences représentées ci-dessus peuvent ne pas être prises en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne soient pas choses.

Fréquences de fonctionnement pour l'entrée HDMI (HDCP)

Résolution	Mode	Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)
640 x 480	VGA_60*	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
720 x 400	720 x 400_70	70,087	31,469	28,3221
800 x 600	SVGA_60*	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120** (Reduce Blanking)	119,854	77,425	83,000
1024 x 768	XGA_60*	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120** (Reduce Blanking)	119,989	97,551	115,5
1152 x 864	1152 x 864_75	75	67,5	108
1024 x 576 à 60 Hz	BenQ Notebook Timing	60,00	35,820	46,996
1024 x 600 à 65 Hz	BenQ Notebook Timing	64,995	41,467	51,419
1280 x 720	1280 x 720_60*	60	45,000	74,250
1280 x 768	1280 x 768_60*	59,870	47,776	79,5
1280 x 800	WXGA_60*	59,810	49,702	83,500
	WXGA_75	74,934	62,795	106,500
	WXGA_85	84,880	71,554	122,500
	WXGA_120** (Reduce Blanking)	119,909	101,563	146,25
1280 x 1024	SXGA_60***	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
	SXGA_85	85,024	91,146	157,500
1280 x 960	1280 x 960_60***	60,000	60,000	108
	1280 x 960_85	85,002	85,938	148,500
1360 x 768	1360 x 768_60***	60,015	47,712	85,500
1440 x 900	WXGA+_60***	59,887	55,935	106,500
1400 x 1050	SXGA+_60***	59,978	65,317	121,750
1600 x 1200	UXGA***	60,000	75,000	162,000
1680 x 1050	1680 x 1050_60***	59,954	65,290	146,250
640 x 480 à 67 Hz	MAC13	66,667	35,000	30,240
832 x 624 à 75 Hz	MAC16	74,546	49,722	57,280
1024 x 768 à 75 Hz	MAC19	74,93	60,241	80,000
1152 x 870 à 75 Hz	MAC21	75,06	68,68	100,00
1920 x 1080 à 60 Hz	1920 x 1080_60 (Reduce Blanking)	60	67,5	148,5
1920 x 1200 à 60 Hz	1920 x 1200_60 (Reduce Blanking)	59,95	74,038	154

*Fréquences de fonctionnement pour le signal 3D en formats Trame séquentiel, Haut-bas et Côte à côte.

Fréquences de fonctionnement pour le signal 3D en format Trame séquentiel. Fréquences de fonctionnement pour le signal 3D en formats Haut-bas et Côte à côte.

Les fréquences représentées ci-dessus peuvent ne pas être prises en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne soient pas été choisis.

Fréquence	Résolution	Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)
480i*	720 x 480	59,94	15,73	27
480p*	720 x 480	59,94	31,47	27
576i	720 x 576	50	15,63	27
576p	720 x 576	50	31,25	27
720/50p**	1280 x 720	50	37,5	74,25
720/60p***	1280 x 720	60	45,00	74,25
1080/50i****	1920 x 1080	50	28,13	74,25
1080/60i****	1920 x 1080	60	33,75	74,25
1080/24P**	1920 x 1080	24	27	74,25
1080/25P	1920 x 1080	25	28,13	74,25
1080/30P	1920 x 1080	30	33,75	74,25
1080/50P*****	1920 x 1080	50	56,25	148,5
1080/60P*****	1920 x 1080	60	67,5	148,5

*Fréquences de fonctionnement pour le signal 3D en format Trame séquentiel.

Fréquences de fonctionnement pour le signal 3D en formats Combi trame, Haut-bas et Côte à côte. Fréquences de fonctionnement pour le signal 3D en formats Trame séquentiel., Combi trame, Haut-bas et Côte à côte. Fréquences de fonctionnement pour le signal 3D en format Côte à côte. Fréquences de fonctionnement pour le signal 3D en formats Haut-bas et Côte à côte.

Fréquences de fonctionnement pour l'entrée YPbPr composantes

Fréquence	Résolution	Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)
480i*	720 x 480	59,94	15,73	13,5
480p*	720 x 480	59,94	31,47	27
576i	720 x 576	50	15,63	13,5
576p	720 x 576	50	31,25	27
720/50p	1280 x 720	50	37,5	74,25
720/60p*	1280 x 720	60	45,00	74,25
1080/50i	1920 x 1080	50	28,13	74,25
1080/60i	1920 x 1080	60	33,75	74,25
1080/24P	1920 x 1080	24	27	74,25
1080/25P	1920 x 1080	25	28,13	74,25
1080/30P	1920 x 1080	30	33,75	74,25
1080/50P	1920 x 1080	50	56,25	148,5
1080/60P	1920 x 1080	60	67,5	148,5

Fréquences de fonctionnement pour le signal 3D en format Trame séquentiel. L'affichage d'un signat 1080i(1125i) à 60 Hz ou 1080i(1125i) à 50 Hz peut avoir pour résultat une légère vibration de l'image.

Fréquences de fonctionnement pour les entrées Vidéo et S-Video

Mode videoto	Fréquence horizontalité (kHz)	Fréquence verticalie (Hz)	Fréquence de la sous-porteuse couleur (MHz)
NTSC*	15,73	60	3,58
PAL	15,63	50	4,43
SECAM	15,63	50	4,25 ou 4,41
PAL-M	15,73	60	3,58
PAL-N	15,63	50	3,58
PAL-60	15,73	60	4,43
NTSC4,43	15,73	60	4,43

Fréquences de fonctionnement pour le signal 3D en format Trame séquentielle.

Garantie limitée

BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d'utilisation et de stockage.

Toute réclamation au titre de la garantie nécessite la présentation d'une preuve de la date d'achat. Si le produit devait s'avérer défectueux pendant la période de garantie, l'obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d'œuvre nécessaire. Pour bénéficier des services de garantie, il convient d'informer immédiatement le revendeur auprès duquel vous avez acheté le produit défectueux.

Important : La garantie susmentionnée est considérée caduque dès lors que l'utilisateur se sert du produit sans se conformer aux instructions écrites fournies par BenQ. L'humidité ambiantedoit se situer entre 10% et 90%, la température doit être comprise entre 0°C et 35°C, l'altitude doit être inférieure à 1500 mètres et il faut éviter de faire fonctionner le projecteur dans un environnement poussiéreux. Cette garantie vous confère des droits spécifiques, auxquels peuvent s'ajouter d'autres droits qui varient d'un pays à l'autre.

Pour plus d'informations, visitez le site Web www.BenQ.com.

Copyright 2015 BenQ Corporation. Tous droits réservés. Aucune partie du présent document ne peut être reproduite, transmise, transcrite, stockée dans un système d'archivage et traduite dans une langue ou dans un langage informatique, sous quelque forme ou par quelque moyen que ce soit (électronique, mécanique, magnétique, optique, chimique, manuel ou autre), sans l'autorisation écrite préalable de BenQ Corporation.

Clause de non-responsabilité

BenQ Corporation exclut toute garantie, express ou implicite, quant au contenu du présent document, notamment en termes de qualité et d'adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser le présent document et d'y apporter des modifications à tout moment sans notification préalable.

*DLP, Digital Micromirror Device et DMD sont des marques commerciales de Texas Instruments. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Brevets

Veuillez aller à http://patmarking.benq.com/ pour les détails sur la couverture des brevets des projecteurs BenQ.
