Cette notice d’utilisation et d’entretien réunit à votre intention les informations qui vous permettront : – de bien connaître votre véhicule et, par là même, de bénéficier pleinement, et dans les meilleures conditions d’utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté. – de maintenir son fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien. – de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l’intervention d’un spécialiste. Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouveautés techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire. Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :
La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l’ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation. De même, certains équipements devant apparaître en cours d’année peuvent être décrits dans ce document. Enfin, dans toute la notice, lorsqu’il est fait référence au Représentant de la marque il s’agit d’un Représentant RENAULT.
Allumage à distance de l’éclairage. Verrouillage/déverrouillage du coffre. Clé intégrée.
La carte RENAULT « SERVICE », pour les véhicules qui en sont équipés, est identifiable au mot « SERVICE » imprimé sur la carte. Reportez-vous au paragraphe « Carte RENAULT SERVICE » en chapitre 1. électrique/Toit ouvrant électrique » en chapitre 3 ; – le démarrage du moteur, reportezvous au paragraphe « Démarrage moteur » en chapitre 2.
En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.
Accès à la clé 5 Appuyez sur le bouton 6 et tirez sur la clé 5 puis relâchez le bouton.
6 « Verrouillage/déverrouillage des portes ». Une fois entré dans le véhicule à l’aide de la clé intégrée, replacezla dans son logement dans la carte RENAULT puis introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.
Représentant de la marque. En cas de remplacement d’une carte RENAULT, il sera nécessaire d’amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l’ensemble. Vous avez la possibilité d’utiliser jusqu’à quatre cartes RENAULT par véhicule.
La clé intégrée sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner : – usure de la pile de la carte RENAULT, batterie déchargée…
Le déverrouillage est visualisé par un clignotement des feux de détresse. Lorsque le déverrouillage porte conducteur seule est activé (reportez-vous au paragraphe « menu de personnalisation des réglages du véhicule » en chapitre 1) : – un appui sur le bouton 1 déverrouille uniquement la porte conducteur et la trappe à carburant ; – deux appuis successifs sur le bouton 1 déverrouillent tous les ouvrants.
Le verrouillage est visualisé par deux clignotements des feux de détresse. Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte RENAULT est restée dans le lecteur, il y a une condamnation puis une décondamnation rapide des ouvrants sans clignotement des feux de détresse.
Les clignotements des feux de détresse vous renseignent sur l’état du véhicule : – un clignotement indique que le véhicule est complètement déverrouillé ; – deux clignotements indiquent que le véhicule est complètement verrouillé.
Pressez le bouton 4 pour déverrouiller/ verrouiller le coffre.
Nota : un nouvel appui sur le bouton 3 éteint l’éclairage.
Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être en contact avec d’autres équipements électroniques (ordinateur, PDA, téléphone…) qui peuvent perturber le fonctionnement.

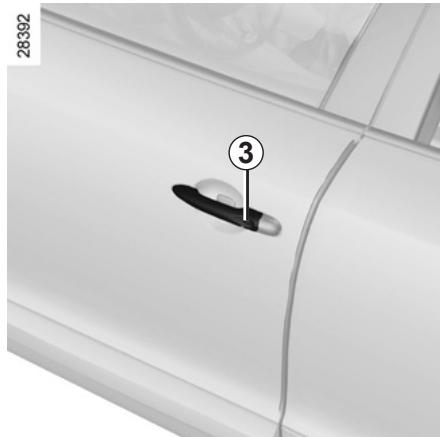

Un appui sur le bouton 3 déverrouille également tout le véhicule. Le déverrouillage est visualisé par un clignotement des feux de détresse.
à l’éloignement et le déverrouillage « mains libres » sont désactivés. Pour revenir en fonctionnement mains libres : redémarrer le véhicule. 1.5
RENAULT. Verrouillage à l’éloignement Carte RENAULT sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone 1. Nota : la distance à laquelle se verrouille le véhicule dépend de l’environnement.
Ce bip sonore peut être supprimé. Consultez un Représentant de la marque. Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte est présente dans l’habitacle (ou dans le lecteur de carte), il n’y a pas de verrouillage. Dans ce cas, il n’y a pas de signal sonore ni de clignotement des feux de détresse.
RENAULT est obligatoire dans la zone d’accès (zone 1) du véhicule pour permettre le verrouillage par le bouton. Particularité Si vous désirez vérifier la condamnation après un verrouillage à l’aide du bouton 4, vous disposez d’environ trois secondes pour actionner les poignées de portes sans déverrouillage. Ensuite, le mode mains libres est de nouveau actif et toute action sur une poignée provoque le déverrouillage du véhicule.
Nota : la distance maximale à laquelle se verrouille le véhicule dépend de l’environnement.
L’alerte disparaît lorsque la carte est de nouveau détectée.
Le verrouillage du véhicule ne peut se faire si : – un ouvrant (porte ou coffre) est ouvert ou mal fermé ; – une carte est restée dans la zone 6 (ou dans le lecteur de carte) et aucune autre carte ne se trouve dans la zone de détection extérieure.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule. 1.7
Pour désactiver la supercondamnation 1 2 3
Pour activer la supercondamnation
Après une activation de la supercondamnation à l’aide du bouton 2, le verrouillage à l’éloignement et le déverrouillage « mains libres » sont désactivés. Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.

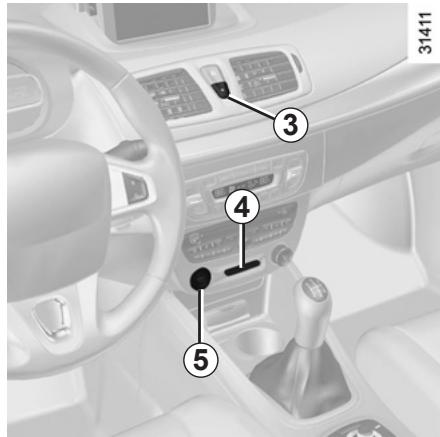

La carte RENAULT « SERVICE » autorise le verrouillage du véhicule mais permet seulement le déverrouillage de la porte conducteur et le démarrage du véhicule.
– Appuyez sur un bouton de la carte RENAULT (autre que la carte RENAULT « SERVICE ») ; – démarrez le moteur avec une carte RENAULT (autre que la carte RENAULT « SERVICE »). Carte dans le lecteur 4, appuyez sur le bouton 5.
« SERVICE » Insérez la carte RENAULT « SERVICE » dans le lecteur de carte 4. Tous les ouvrants du véhicule se verrouillent (sauf la porte conducteur). Sinon, moteur à l’arrêt, appuyez sur le bouton 1 (toutes les portes et le coffre se verrouillent sauf la porte conducteur) ou 2 (tout le véhicule se verrouille) de la carte RENAULT « SERVICE ».
« SERVICE ». Chaque véhicule ne peut posséder qu’une seule carte RENAULT « SERVICE ». Pendant l’utilisation d’une carte À l’ouverture de la porte conducteur, si la carte est restée dans le lecteur, le message « Retirer la carte » apparaît au tableau de bord accompagné d’un bip sonore.
À l’ouverture d’une porte, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé.
Particularité Après l’arrêt moteur, les feux et les accessoires en fonctionnement (radio…) continuent de fonctionner. Ils s’arrêtent dès l’ouverture de la porte conducteur.
Nota : en cas de défaillance du système, le message « Sécurité enfants à contrôler » s’affiche au tableau de bord : consultez un Représentant de la marque.
– un bip sonore retentit ; – un message s’affiche au tableau de bord ; – le témoin intégré ne s’allume pas. Après un débranchement de la batterie vous devez appuyer sur le contacteur 3 côté dessin, pour condamner les portes arrière.
Pour rendre impossible l’ouverture des portes arrière de l’intérieur, déplacez le levier 4 et vérifiez de l’intérieur que les portes sont bien condamnées.
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. RISQUE DE MORT OU BLESSURES GRAVES. 1.11

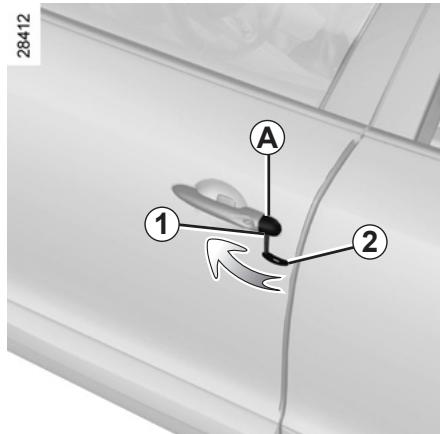

Verrouillage/Déverrouillage des portes de l’extérieur Celui-ci se fait à l’aide de la carte RENAULT : reportez-vous aux paragraphes « Cartes RENAULT » en chapitre 1. Dans certains cas, la carte RENAULT peut ne pas fonctionner :
Il est possible alors : – d’utiliser la clé intégrée à la carte pour déverrouiller la porte avant gauche ; – de verrouiller manuellement chacune des portes ; – d’utiliser la commande de verrouillage/déverrouillage des portes de l’intérieur (reportez-vous aux pages suivantes).
– Retirez le cache A de la porte gauche (à l’aide de l’embout de la clé 2) au niveau de l’encoche 1 ;

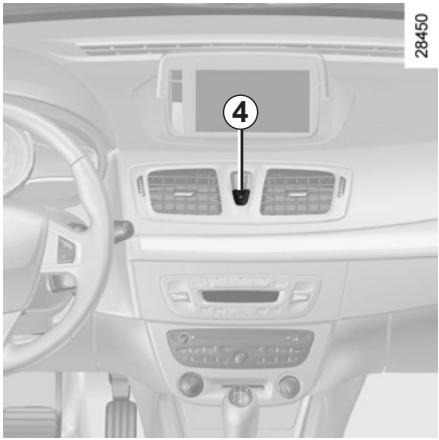

sans la carte RENAULT Témoin d’état de verrouillage des ouvrants
Le déverrouillage de l’extérieur du véhicule ne sera possible qu’avec la carte RENAULT située dans la zone d’accès au véhicule ou à l’aide de la clé intégrée à la carte RENAULT.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants. En cas de transport d’objet avec le coffre ouvert vous pouvez tout de même verrouiller les autres ouvrants : moteur arrêté, exercez un appui de plus de cinq secondes sur le contacteur 4 pour verrouiller les autres ouvrants.
Après un verrouillage/déverrouillage du véhicule ou du coffre seul à l’aide des boutons de la carte RENAULT, le verrouillage à l’éloignement et le déverrouillage « mains libres » sont désactivés. Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.
Vous avez le choix de décider si vous souhaitez activer la fonction.
Après démarrage du véhicule, le système condamne automatiquement les ouvrants dès que vous atteignez environ 10 km/h. La décondamnation se fait : – par appui sur le bouton 1 de décondamnation des portes. – à l’arrêt, par ouverture d’une porte avant. Nota : s’il y a ouverture/fermeture d’une porte, celle-ci se verrouille de nouveau automatiquement lorsque le véhicule atteint environ 10 km/h.
Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence.
Reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1, fonction « Blocage auto des portes en roulant » :

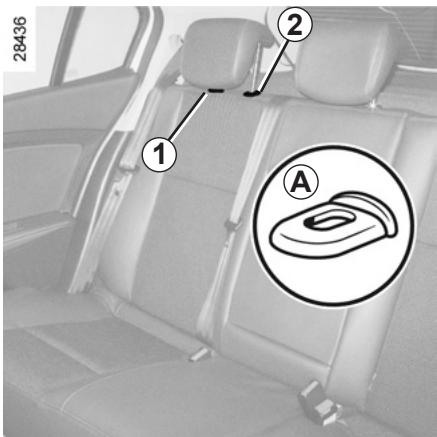

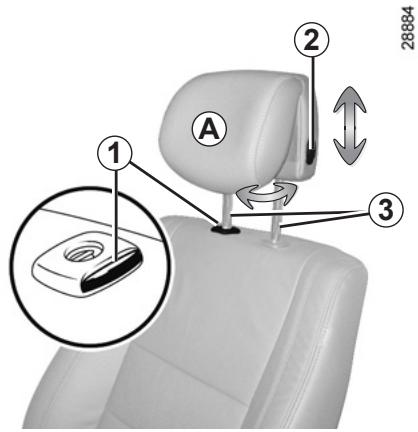

< Pour monter l’appui-tête Tirez l’appui-tête vers le haut jusqu’à la hauteur désirée.
Appuyez sur le bouton 2 et accompagnez l’appui-tête dans sa descente jusqu’à la hauteur désirée.
Introduisez les tiges de l’appui-tête dans les fourreaux (inclinez le dossier vers l’arrière si nécessaire). Enfoncez l’appui-tête jusqu’à son blocage puis appuyez sur le bouton 1 et enfoncez l’appui-tête au maximum. Veillez au bon verrouillage de chaque tige 3 sur le dossier du siège en essayant de les monter ou de les descendre.
être manipulés sans appui sur le bouton 2. Cependant, il est préférable d’appuyer sur ce bouton pour descendre l’appui-tête. L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut de l’appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale.
« Fonctionnalité des sièges arrière » en chapitre 3).

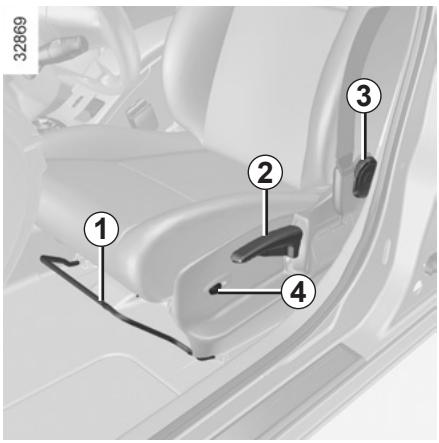

Pour incliner le dossier 3
Le système, qui est thermostaté, détermine, suivant la position choisie, si le chauffage est nécessaire.
Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation. 1.17
Abaissez l’appui-tête, reculez le siège, basculez la poignée 6 et abaissez complètement le dossier.
« Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1). Risque de blessures graves en cas de déploiement de l’airbag par projection des objets posés sur le dossier mis en tablette.

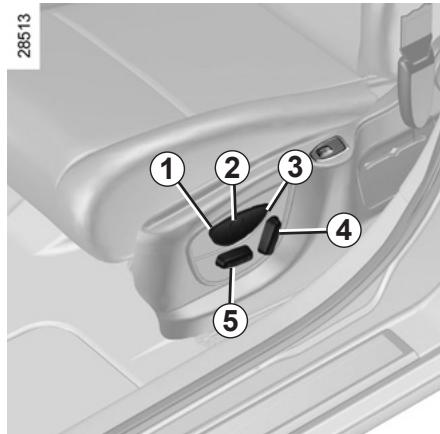

Pour les véhicules qui en sont équipés, les boutons 1 servent à mémoriser la position de conduite choisie (reportezvous en page suivante).
Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.
Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.
Une position de conduite regroupe les réglages de l’assise, du dossier et du siège conducteur. Le système fonctionne :
– Réglez le siège à l’aide des contacteurs 4 et 5 (voir en page précédente) ; – appuyez sur un des boutons 1, 2 ou 3 jusqu’à entendre un bip sonore : la position de conduite est mémorisée ; – pour mémoriser d’autres positions de conduite, répétez cette procédure avec les autres boutons.
Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.
Dans le cas où une personne, un objet ou un siège enfant empêche le verrouillage des sièges avant, effectuez les opérations suivantes : – faites descendre le ou les occupants et enlevez les objets encombrants des places arrière ; – verrouillez à nouveau le ou les sièges en position initiale ; – déplacez-le ou les sièges vers l’avant afin de libérer l’espace suffisant ; – réinstallez les occupants, les objets ou le siège enfant aux places arrière.
Pour remettre le siège en place, ramenez le dossier. Le siège retrouve sa position initiale.

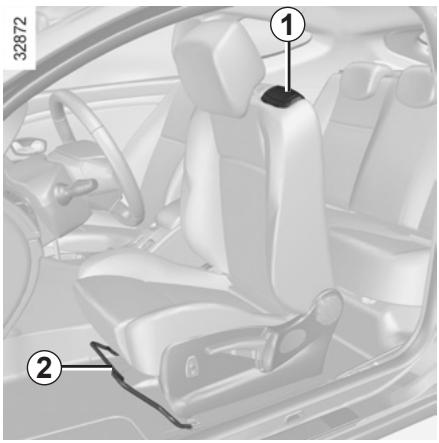

N’utilisez jamais la poignée 1 qui n’est pas prévue à cet effet : risque de détérioration du mécanisme.
Sinon, enlevez tout ce qui gêne à l’arrière. Réglez le siège en fonction de l’encombrement arrière nécessaire. Réinstallez les personnes ou objets à l’arrière. Refaites la manipulation jusqu’à ce que le siège soit bien verrouillé. Risque de déplacement du siège sur ses glissières à l’accélération et au freinage.
Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.

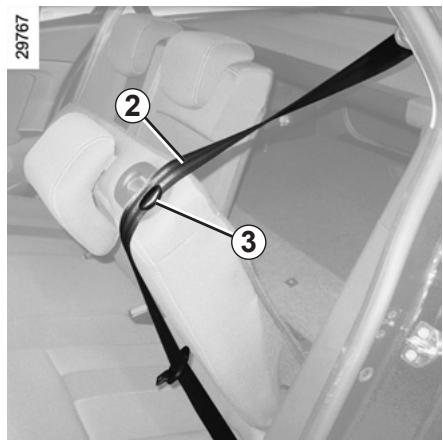

« Banquette arrière : chapitre 3.
Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte. Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n’exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire.

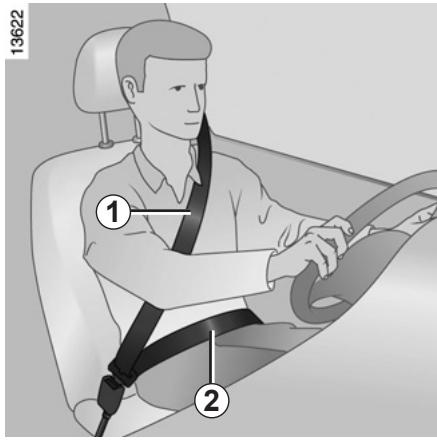

– Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson…). C’est essentiel pour le positionnement correct du dos ; – réglez l’avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l’enfoncement complet de la pédale d’embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ; – réglez la position de votre appuitête. Pour un maximum de sécurité la distance entre votre tête et l’appuitête doit être minimale ; – réglez la hauteur d’assise. Ce réglage permet d’optimiser votre vision de conduite ; – réglez la position du volant.
La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin. La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés…
le témoin s’allume sur l’afficheur central accompagné d’un message au tableau de bord indiquant le nombre de ceintures bouclées pendant environ 30 secondes à chaque : – démarrage du véhicule ; – ouverture d’une porte ; – bouclage ou débouclage d’une ceinture arrière.
Une fois le réglage effectué, assurezvous du bon verrouillage.
Les informations suivantes concernent les ceintures avant et arrière du véhicule.
– N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (exemples : pince à linge, clip…) : car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident. – Ne faites jamais passer la sangle de thorax sous votre bras, ni derrière votre dos. – N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture.
Nota : en roulage, si une ceinture arrière est déverrouillée le message « Débouclage ceinture arrière » apparaît au tableau de bord.
– À la suite d’un accident, faites vérifier et si nécessaire remplacer les ceintures. De même, faites remplacer votre ceinture si celle-ci présente une dégradation. – Veillez à insérer le pêne de la ceinture dans le boîtier approprié. – Veillez à ne pas intercaler d’objet dans la zone du boîtier de verrouillage de la ceinture qui pourrait gêner son bon fonctionnement. – Lors de la remise en place de la banquette arrière, veillez à bien repositionner la ceinture de sécurité de façon à pouvoir l’utiliser correctement – Assurez-vous du bon positionnement du boîtier de verrouillage (il ne doit pas être caché, écrasé, plaqué... par des personnes ou des objets).

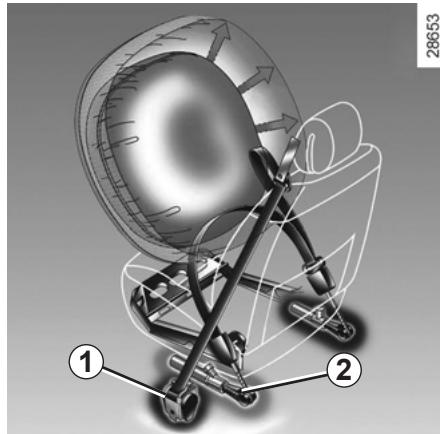

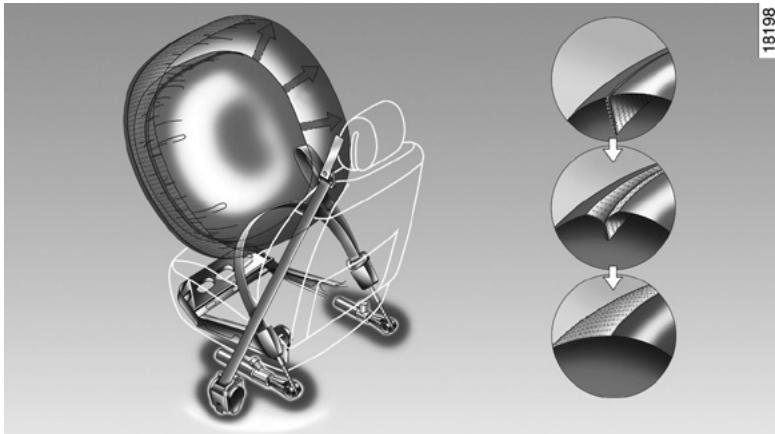

– le prétensionneur de l’enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ;
– Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbags.
Un marquage « Airbag » sur le volant, la planche de bord (zone de l’airbag A) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappellent la présence de cet équipement.
– un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ; – un boîtier électronique de surveillance du système commandant l’allumeur électrique du générateur de gaz ; – des capteurs déportés ; – un témoin de contrôle unique au tableau de bord.
– airbag « petit volume », c’est le premier degré de déploiement ; – airbag « grand volume », les coutu res de l’airbag se déchirent de manière à libérer un volume plus important du sac (cas des chocs les plus violents).
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. Avertissements concernant l’airbag conducteur – Ne modifier ni le volant, ni son coussin. – Tout recouvrement du coussin du volant est interdit. – Ne fixer aucun objet (épinglette, logo, montre, support de téléphone…) sur le coussin. – Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque). – Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac. Avertissements concernant l’airbag passager – Ne pas coller ni fixer d’objets (épinglettes, logo, montre, support de téléphone…) sur la planche de bord dans la zone de l’airbag. – Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets…). – Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête…) de la planche. – Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc. IL EST INTERDIT D’INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS. (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1) Avertissements concernant l’airbag antiglissement N’installez pas d’enfant de moins de 12 ans à cette place. De même, le déploiement de l’airbag antiglissement peut projeter violemment les objets posés sur l’assise du siège. Risque de blessures graves.
Il s’agit d’un airbag équipant chaque côté supérieur de la voiture et qui se déploie le long des vitres latérales avant et arrière afin de protéger les occupants en cas de choc latéral violent.
– Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque. – L’espace entre le dossier de la banquette arrière et les garnitures correspond à la zone de déploiement de l’airbag : il est interdit d’y introduire des objets.
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. L’airbag est conçu pour compléter l’action de la ceinture de sécurité, et l’airbag et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non-port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d’accident, et pouvant également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l’airbag lui-même. Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres… peuvent provoquer le déclenchement de ces systèmes. – Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage…) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque). – Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag. – Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol. – Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du (des) générateur(s) de gaz.

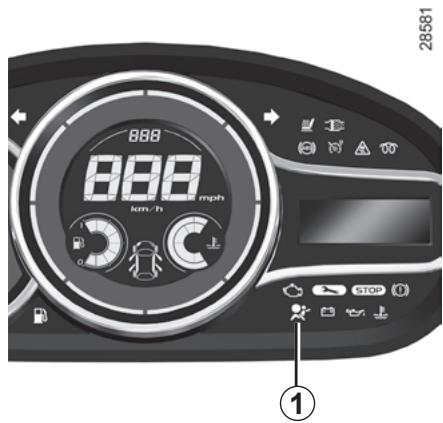

Le témoin 1 s’allume au tableau de bord à la mise sous contact puis s’éteint après quelques secondes. S’il ne s’allume pas à la mise sous contact ou s’il s’allume moteur tournant, il signale une défaillance dans le système (airbags, prétensionneurs...) aux places avant et/ou arrière. Consultez au plus tôt un Représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l’efficacité de la protection.
La ceinture de sécurité seule n’est pas adaptée à son transport. Utilisez le siège enfant approprié et faites-en un usage correct.
(reportez-vous au paragraphe « Ouverture et fermeture des portes » en chapitre 1).
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. Un choc à 50 km/h représente une chute de 10 mètres. Ne pas attacher un enfant équivaut à le laisser jouer sur un balcon au quatrième étage sans balustrade ! Ne tenez jamais un enfant dans vos bras. En cas d’accident, vous ne le retiendrez pas même si vous êtes attachés. Si votre véhicule a été impliqué dans un accident de la route, changez le siège enfant et faites vérifier les ceintures et les ancrages ISOFIX.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. R IS Q U E DE MO R T BLESSURES GRAVES.
Consultez un Représentant de la marque afin de connaître les sièges recommandés pour votre véhicule. Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l’installation, contactez le fabricant de l’équipement. Conservez la notice avec le siège.
– à s’attacher correctement, – à monter et descendre du côté opposé au trafic. N’utilisez pas de siège enfant d’occasion ou dépourvu de notice d’utilisation. Veillez à ce qu’aucun objet, dans ou à proximité du siège enfant, ne gêne son installation.
Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Évitez les vêtements trop épais qui introduisent du jeu avec les sangles. Ne laissez pas votre enfant dépasser la tête ou les bras par la fenêtre. Vérifiez que l’enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu’il dort.
Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l’enfant dépasse de la coque.
La tête et l’abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d’impact de la tête. Transportez votre enfant dans un siège face route avec harnais ou bouclier tant que sa taille le permet. Choisissez un siège enveloppant pour une meilleure protection latérale.

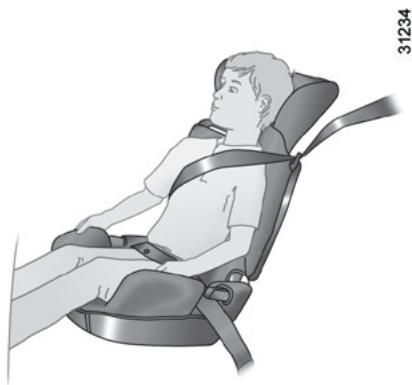

Dès 15 kg ou 4 ans l’enfant peut voyager sur un rehausseur qui permet d’adapter la ceinture de sécurité à sa morphologie. L’assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l’enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d’un guide sangle est conseillé pour placer la ceinture au milieu de l’épaule. Elle ne doit jamais être sur le cou ou sur le bras. Choisissez un siège enveloppant pour une meilleure protection latérale.
Il existe deux systèmes de fixation des sièges enfant : la ceinture de sécurité ou le système ISOFIX. Fixation par ceinture La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc. Respectez les trajets de sangle indiqués par le fabricant du siège enfant. Vérifiez toujours le bouclage de la ceinture de sécurité en tirant dessus puis tendez-la au maximum en appuyant sur le siège enfant. Vérifiez le bon maintien du siège en exerçant un mouvement gauche/droite et avant/arrière : le siège doit rester solidement fixé. Vérifiez que le siège enfant n’est pas installé de travers et qu’il ne repose pas contre une vitre.
Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne peut pas protéger l’enfant. Consultez un Représentant de la marque. N’utilisez pas cette place tant que la ceinture n’est pas réparée.
être apportée aux éléments du système monté d’origine : ceintures, ISOFIX et sièges ainsi que leurs fixations.
ECE-R44 dans un des trois cas suivants : – universel ISOFIX 3 points face à la route – semi-universel ISOFIX 2 points – spécifique Pour ces deux derniers, vérifiez que votre siège enfant peut être installé en consultant la liste des véhicules compatibles. Attachez le siège enfant avec les verrous ISOFIX lorsqu’il en est équipé. Le système ISOFIX assure un montage facile, rapide et sûr. Le système ISOFIX est constitué de 2 anneaux et, dans certains cas, d’un troisième anneau.
Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l’équipement.

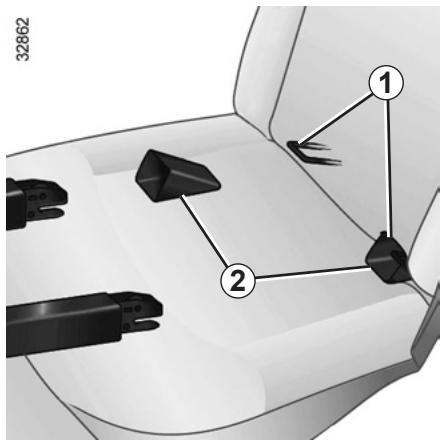

Les ancrages ISOFIX ont été exclusivement mis au point pour les sièges enfant avec système ISOFIX. Ne fixez jamais d’autres sièges enfant, ni de ceinture ou autres objets à ces ancrages.
Tendez la sangle pour que le dossier du siège enfant soit en contact avec le dossier du véhicule
Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et changez votre siège enfant.
Certaines places ne sont pas autorisées à l’installation d’un siège enfant. Le schéma en page suivante vous indique où fixer un siège enfant. Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte.
Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule même non utilisé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc.
Le transport d’enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications du schéma en page suivante.
Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. Pour la sécurité de l’enfant face à la route, ne reculez pas le siège qui est devant l’enfant au-delà du milieu de glissière, n’inclinez pas trop le dossier (25° maximum) et relevez le siège le plus possible. Vérifiez que le siège enfant face à la route est appuyé sur le dossier du siège du véhicule et que l’appui-tête du véhicule ne gêne pas.
Reportez-vous au paragraphe « Siège avant » en chapitre 1.
– baissez la ceinture de sécurité au maximum ; – reculez le siège au maximum ; – inclinez légèrement le dossier par rapport à la verticale (25° environ) ; – pour les véhicules qui en sont équipés, remontez l’assise du siège au maximum.

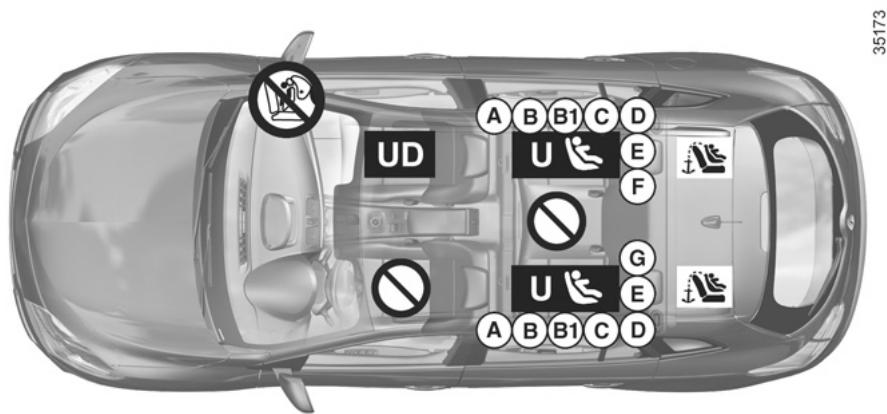

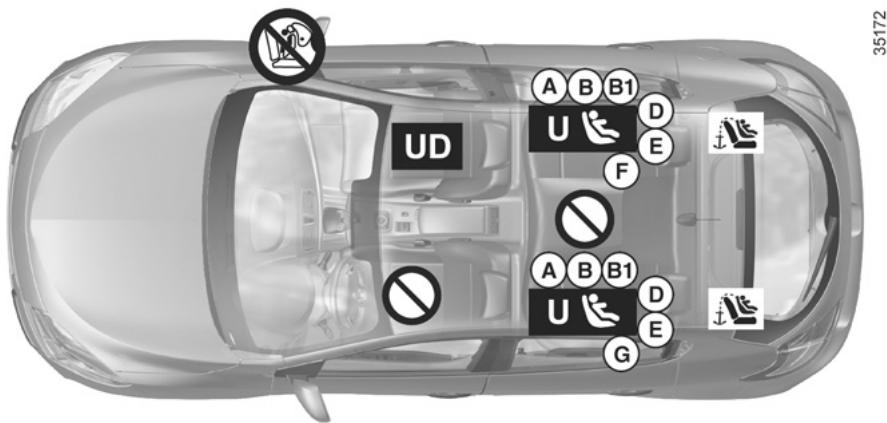

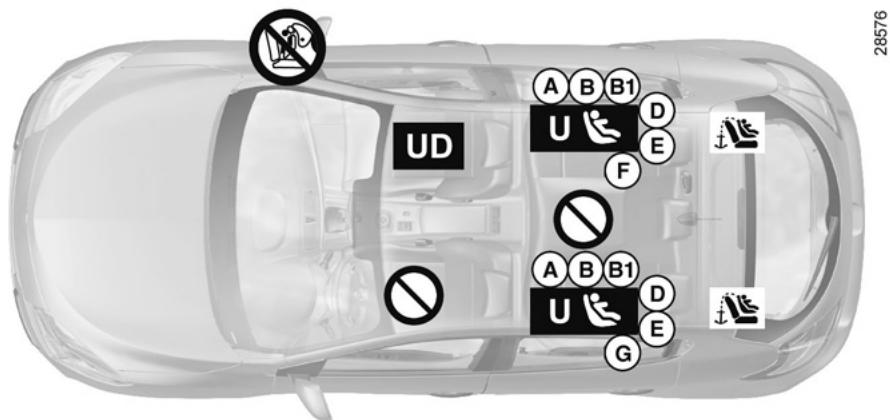

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur. Type de siège enfant
(2) Seul un siège enfant dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (3) Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placer la tête de l’enfant du côté opposé à celui de la porte. (4) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. (5) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°.

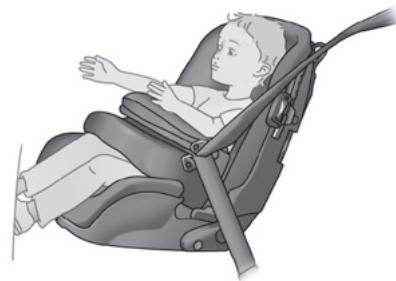

– D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).
Siège enfant fixé à l’aide de la fixation ISOFIX
13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).
(2) Seul un siège enfant dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (3) Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placer la tête de l’enfant du côté opposé à celui de la porte. (4) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. (5) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°.
– D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).

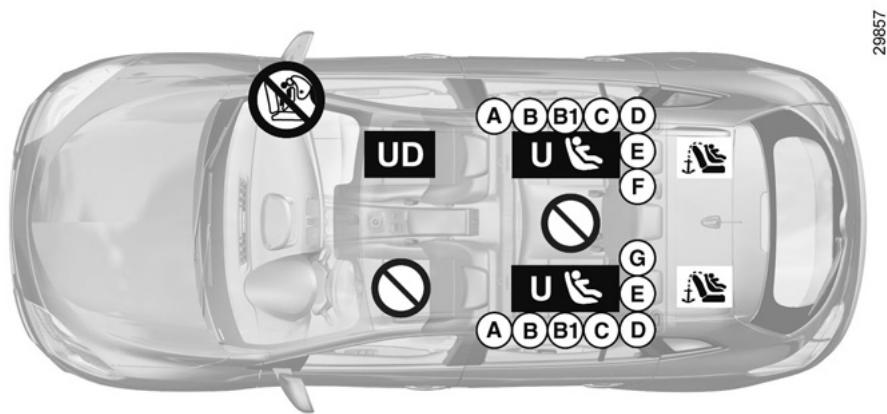

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur. Type de siège enfant version break (cinq places)
(1) Seul un siège enfant dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (5) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en fin de paragraphe). 1.45
Siège enfant fixé à l’aide de la fixation ISOFIX – D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).
Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur. Type de siège enfant version break (quatre places)
(1) Seul un siège enfant dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (5) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en fin de paragraphe). 1.47

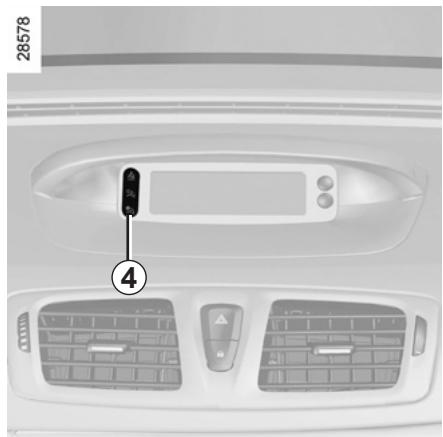

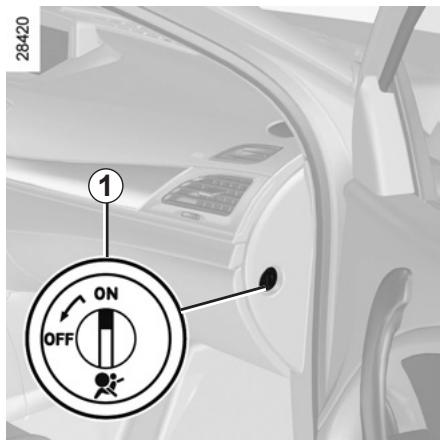

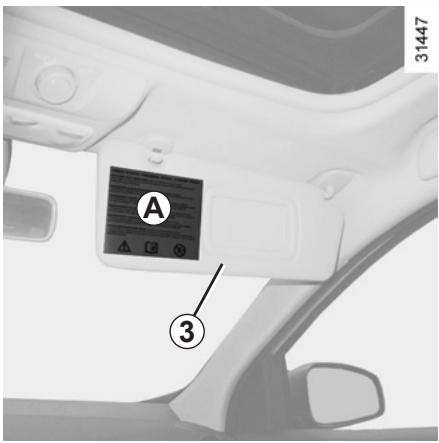

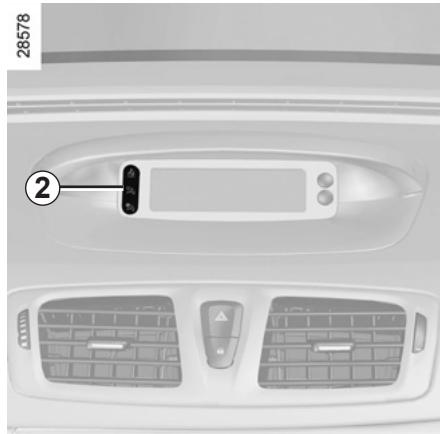

L’activation ou la désactivation de l’airbag passager doit se faire véhicule à l’arrêt. En cas de manipulation véhicule roulant, les témoins
Du fait de l’incompatibilité entre le déploiement de l’airbag passager avant et le positionnement d’un siège enfant dos à la route, NE JAMAIS utiliser un dispositif de retenue pour enfant de type dos à la route sur un siège protégé par un AIRBAG ACTIVÉ placé devant lui. Cela peut entraîner la MORT de l’ENFANT ou des BLESSURES GRAVES.
Contact mis, vérifiez impérativement
L’activation ou la désactivation de l’airbag passager doit se faire véhicule à l’arrêt. En cas de manipulation véhicule roulant, les témoins
Direction assistée Direction à assistance variable La direction à assistance variable est dotée d’un système à gestion électronique qui adapte le niveau d’assistance en fonction de la vitesse du véhicule.
La direction peut devenir dure en roulage ou en cas de manœuvre répétitive du volant. Ceci est dû à une surchauffe de l’assistance. Dans ce cas laissez-la refroidir.
à grande vitesse). Ne maintenez pas la direction braquée à fond, en butée à l’arrêt.

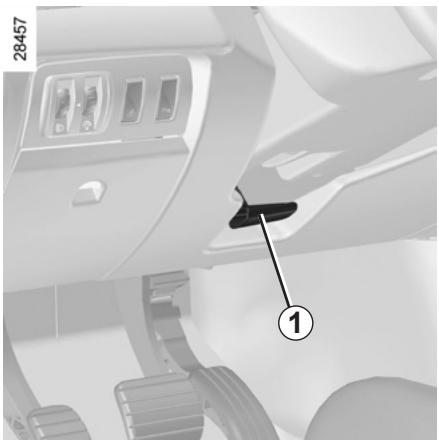

Ensuite, repoussez le levier à fond et au-delà du point dur pour bloquer le volant. Assurez-vous du bon verrouillage du volant.

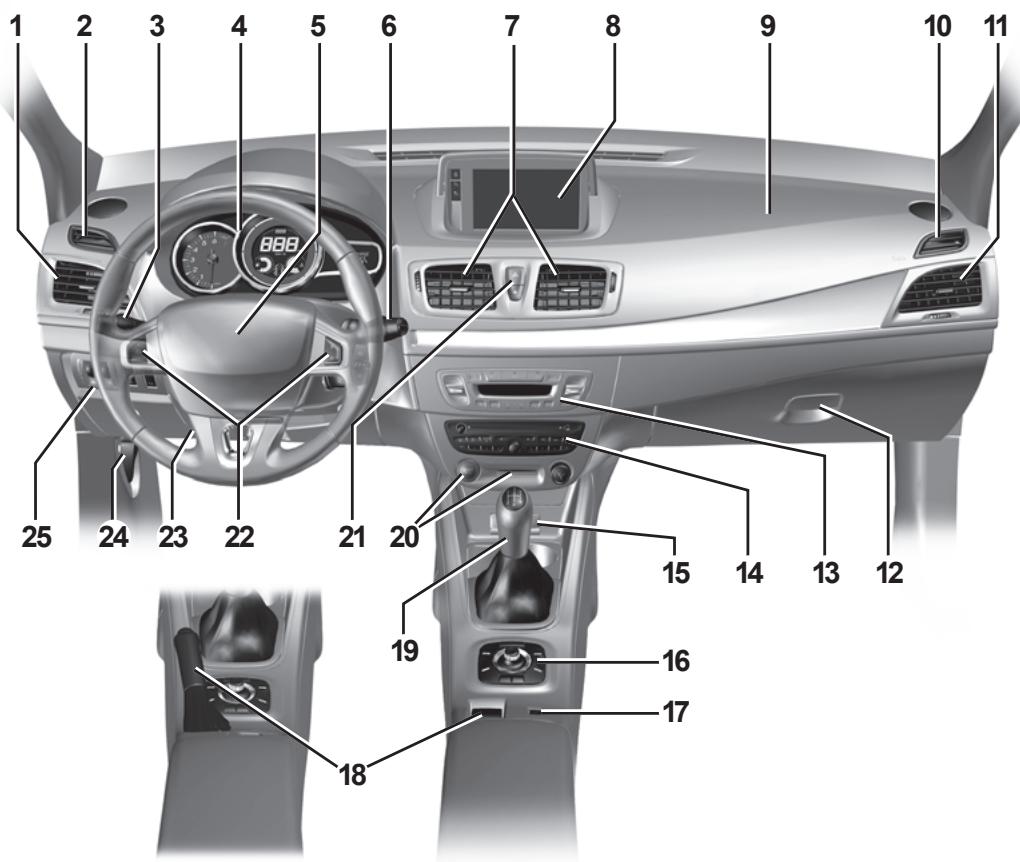

2 Frise de désembuage de vitre latérale. 3 Manette de : – feux indicateurs de direction ; – éclairage extérieur ; – feux de brouillard avant ; – feu de brouillard arrière. 4 Tableau de bord. 5 Emplacement airbag conducteur, avertisseur sonore. 6 – Manette d’essuie-vitre/lave-vitre du pare-brise et de la lunette arrière ; – Commande de défilement des informations de l’ordinateur de bord et du menu de personnalisation des réglages du véhicule. 7 Aérateurs centraux.
– Témoin de non-port de la ceinture de sécurité conducteur et passager avant et témoin activation/désactivation de l’airbag passager. 9 Emplacement airbag passager. 10 Frise de désembuage de vitre latérale. 11 Aérateur latéral. 12 Boîte à gants. 13 Commandes de climatisation. 14 Emplacement pour radio, système de navigation… 15 Prise accessoires. 16 C ommande de certains équipements multimédia. 17 Commande générale du régulateur/ limiteur de vitesse. 18 Commande du frein de parking assisté ou frein de parking manuel.

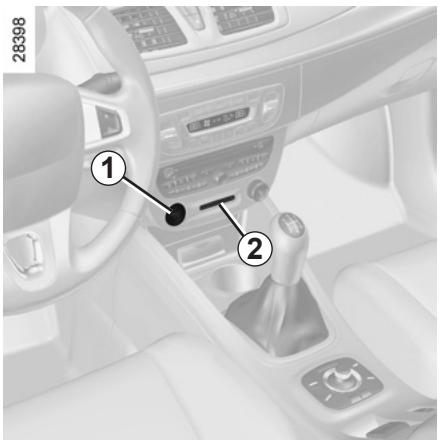

20 B outon de démarrage/arrêt du moteur et lecteur de carte RENAULT. 21 Commande de condamnation/décondamnation électrique des ouvrants et commande des feux de détresse. 22 Commandes du régulateur/limiteur de vitesse. 23 Commande de réglage en hauteur et en profondeur du volant. 24 Commande de déverrouillage du capot moteur. 25 Commandes de : – réglage électrique de la hauteur des feux avant ; – rhéostat d’éclairage des appareils de contrôle ; – activation/désactivation du système antipatinage ; – activation/désactivation de la fonction Stop and Start.
2 Frise de désembuage de vitre latérale. 3 Emplacement airbag passager. 4 – Affichage, suivant véhicule, de l’heure, la température, des informations radio, du système de navigation… – Témoin de non-port de la ceinture de sécurité conducteur et passager et témoin de désactivation de l’airbag passager. 5 Aérateurs centraux. 6 Manette de : – feux indicateurs de direction ; – éclairage extérieur ; – feux de brouillard avant ; – feu de brouillard arrière.

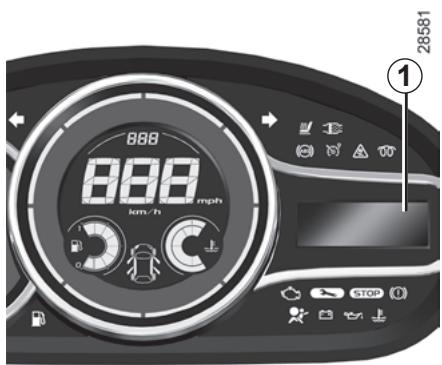

– Commande de défilement des informations de l’ordinateur de bord et du menu de personnalisation des réglages du véhicule. 10 Frise de désembuage de vitre latérale. 11 Aérateur latéral. 12 Commandes de :

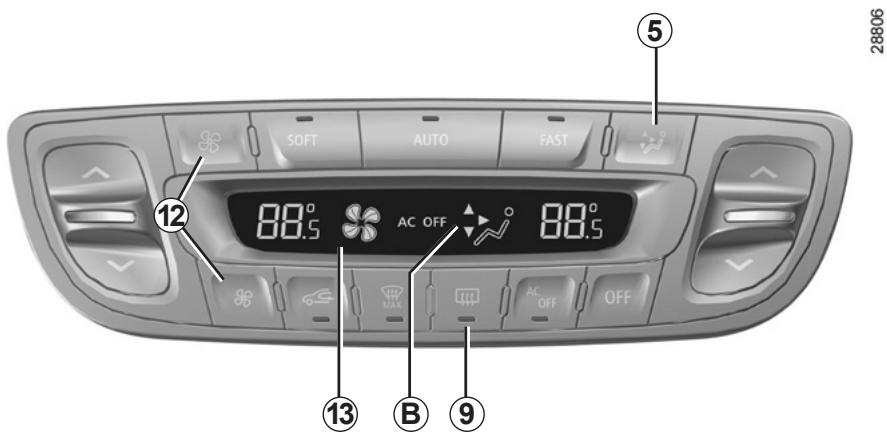

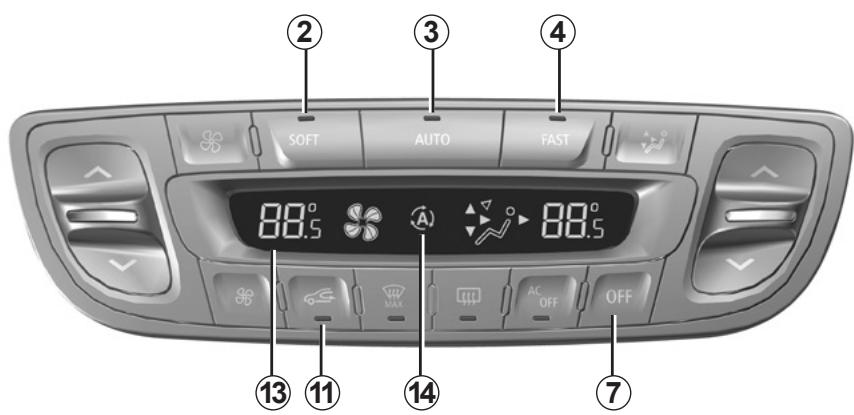

16 Commande de climatisation. 17 C ommande de certains équipements multimédia. 18 Commande générale du régulateur/ limiteur de vitesse. 19 Commande du frein de parking assisté ou frein de parking manuel.
– activation/désactivation de la fonction Stop and Start. 14 Commande de réglage en hauteur et en profondeur du volant.

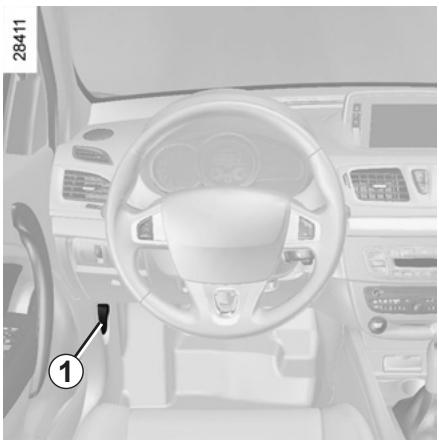

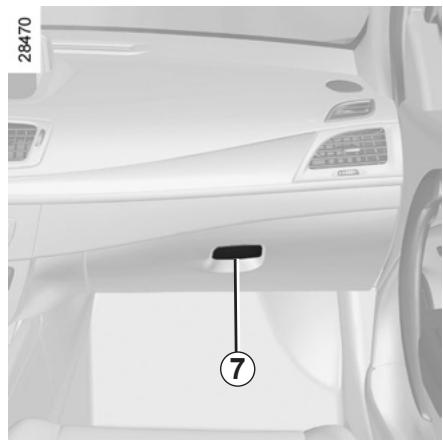

24 Boîte à gants. 25 Commande de déverrouillage du capot moteur.
Témoin des brouillard avant
Reportez-vous aux paragraphes « Frein à main » ou « Frein de parking assisté » en chapitre 2.

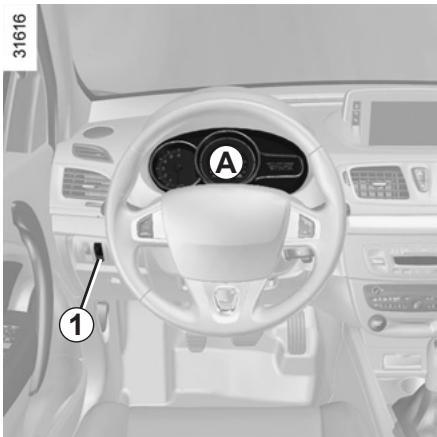

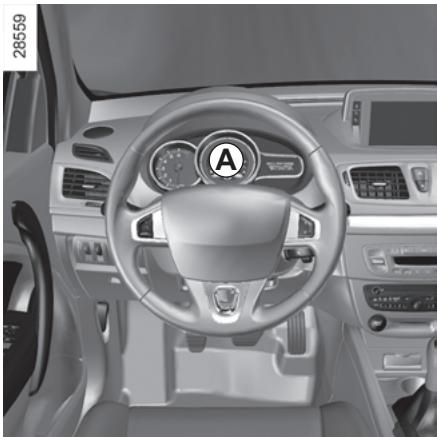

L’allumage de certains témoins est accompagné d’un message.
à un Représentant de la marque.
Représentant de la marque.

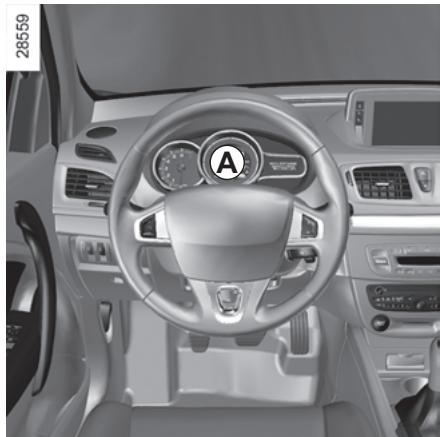

La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS. Témoin d’alerte
n on-respect de cette préconisation risque d’entraîner un endommagement du véhicule.
Consultez au plus tôt un Représentant de la marque.
Consultez rapidement un Représentant de la marque.
Il s’allume à la mise sous contact puis s’éteint au démarrage moteur. – S’il s’allume de façon continue, consultez au plus tôt un Représentant de la marque ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque. Reportez-vous au paragraphe « Conseils antipollution, économies de carburant, conduite » en chapitre 2.
Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

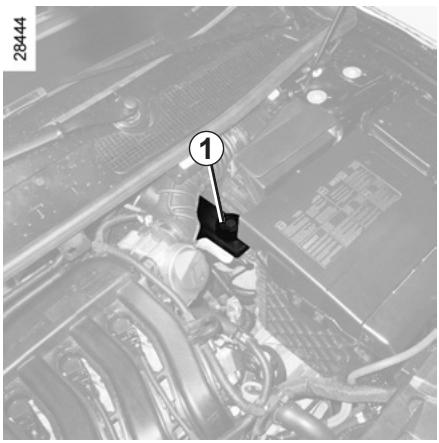

Vérifiez le niveau d’eau (reportez-vous au paragraphe « Niveaux » en chapitre 4). Si le niveau est normal, cela provient d’une autre cause : faites appel à un Représentant de la marque.
S’il s’allume accompagné du témoin ® et d’un bip sonore, cela indique une surcharge ou une décharge du circuit électrique.
La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.
Il s’allume sur l’afficheur central au démarrage moteur puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n’est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 120 secondes. Nota : un objet posé sur l’assise passager peut dans certains cas déclencher le témoin d’alerte. Alerte de non-port de ceinture arrière (suivant véhicule)
– démarrage du véhicule ; – ouverture d’une porte ; – bouclage ou débouclage d’une ceinture arrière. Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur la banquette arrière.
« Dispositifs de correction et d’assistance à la conduite » en chapitre 2.

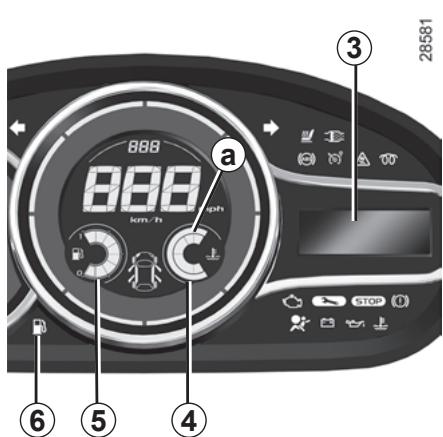

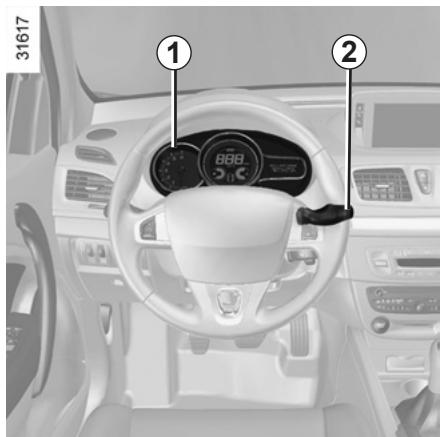

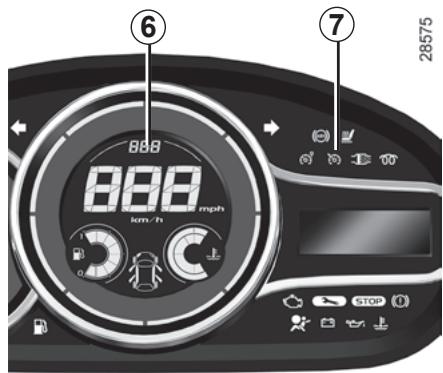

Indicateur de température du liquide de refroidissement 4 En marche normale, l’indicateur 4 doit se situer avant la zone a. Elle peut s’en approcher en cas d’utilisation « intensive ». Il n’y a alerte que si le témoin ® s’allume, accompagné d’un message au tableau de bord et d’un bip sonore. Ordinateur de bord Reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1.
2 Tableau de bord en miles (possibilité de passer en km/h) – Contact coupé, appuyez sur l’un des boutons 9 ou 10 en bout de la manette 2 et sur le bouton de démarrage 8 ; – l’indicateur de l’unité de mesure de vitesse clignote pendant environ dix secondes, puis la nouvelle unité s’affiche : lâchez le bouton 9 ou 10 dès que l’unité ne clignote plus. Pour revenir au mode précédent, effectuez la même opération. Nota : après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
La mise à zéro est automatique lors du dépassement de la capacité d’un des paramètres.
Or, la consommation moyenne peut diminuer quand : – le véhicule sort d’une phase d’accé lération ; – le moteur atteint sa température de fonctionnement (top Départ : moteur froid) ; – vous passez d’une circulation urbaine à une circulation routière.
L’affichage des informations décrites ci-après DÉPEND DE L’ÉQUIPEMENT DU VÉHICULE ET DU PAYS.
Le véhicule nécessite alors une vidange le plus rapidement possible.
La périodicité de vidange est indépendante du programme d’entretien du véhicule : reportez-vous au document d’entretien de votre véhicule. Réinitialisation : pour réinitialiser l’autonomie de vidange, appuyez environ 10 secondes sans interruption sur l’une des touches de mise à zéro de l’affichage jusqu’à l’affichage fixe de l’autonomie de vidange.
L’affichage des informations décrites ci-après DÉPEND DE L’ÉQUIPEMENT DU VÉHICULE ET DU PAYS.
Pas de message mémorisé
– des messages d’informations (airbag passager OFF…), – des messages d’anomalies de fonctionnement (injection à contrôler…). Exemples de messages
ORDINATEUR DE BORD : messages d’anomalies de fonctionnement Ils apparaissent avec le témoin © et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d’entraîner un endommagement du véhicule. Ils disparaissent par un appui sur la touche de sélection de l’affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin © reste allumé. Des exemples de messages d’anomalies de fonctionnement sont donnés ciaprès.
Indique une défaillance des systèmes de retenue complémentaire aux ceintures. En cas d’accident, ils risquent de ne pas se déclencher.
Des exemples de messages d’alerte sont donnés ci-après. Nota : les messages apparaissent sur l’afficheur soit isolément, soit en alternance (lorsqu’il y a plusieurs messages à afficher), ils peuvent être accompagnés d’un voyant et/ou d’un bip sonore.
Indique une défaillance du frein de parking assisté. Serrez manuellement le frein de parking assisté et assurez-vous de l’immobilisation du véhicule à l’aide d’une cale.
Véhicule à l’arrêt, appuyez plusieurs fois sur l’un des boutons 2 ou 3 jusqu’à l’affichage du message « Menu de réglage : appui long » sur l’afficheur 1. Appuyez plus de 2 secondes sur l’un des boutons 2 ou 3 pour entrer dans le menu.
Appuyez sur l’un des boutons 2 ou 3 pour sélectionner la fonction à modifier : a) Blocage auto des portes en roulant ; b) Déverrouillage porte conducteur seule ; c) Essuyage arrière en marche arrière ; d) Allumage auto des feux de jour ; e) Aide au parking avant ; f) Feux de route automatiques ; g) Alerte sortie de voie : volume ; h) Alerte sortie de voie : sensibilité ; i) Aide au parking arrière ;
< Le menu de personnalisation des réglages du véhicule ne peut pas être utilisé en roulant. Au-delà de 20 km/h, l’afficheur de bord repasse automatiquement en mode ordinateur de bord.
Particularité : Lorsque la température extérieure est comprise entre – 3 °C et + 3 °C, les caractères °C clignotent (signalisation de risque de verglas).
Pour les véhicules qui en sont équipés, les boutons de réglage 2 et 3 servent à régler la montre.
En cas de rupture de l’alimentation électrique (batterie débranchée, fil d’alimentation coupé…), il convient de remettre la montre à l’heure. Nous vous conseillons de ne pas effectuer de corrections en roulant.
étant liée à l’exposition climatique, l’hygrométrie locale et la température, l’indication de température extérieure ne peut suffire à elle seule pour détecter le verglas.
Le mode automatique est alors désactivé. Pour le réactiver, positionnez le contacteur 2 en B.

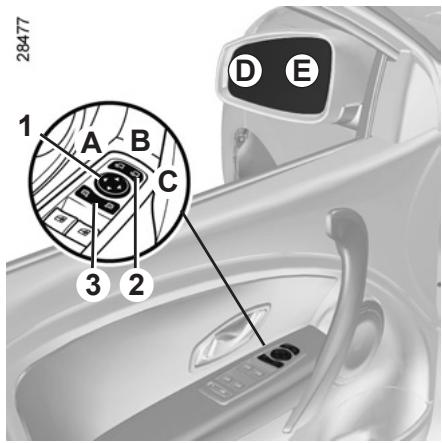

Le miroir du rétroviseur extérieur côté conducteur peux comporter deux zones visiblement délimitées. La zone E correspond à ce qui est normalement vu dans un rétroviseur classique. La zone D permet d’accroître la visibilité latérale arrière. Les objets dans la zone D apparaissent beaucoup plus éloignés que dans la réalité.
ébloui par les projecteurs d’un véhicule suiveur, basculez le petit levier 4 situé derrière le rétroviseur. Rétroviseur sans levier 4 Le rétroviseur fonce automatiquement lorsque vous êtes suivi par un véhicule éclairé.

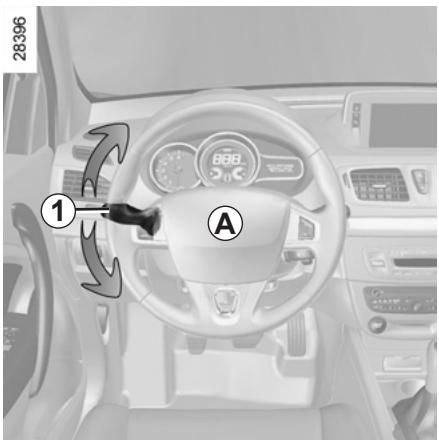

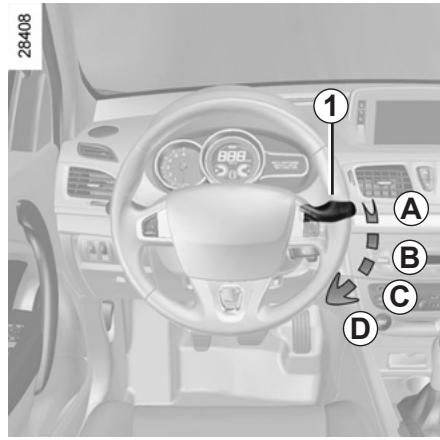

Manœuvrez la manette 1 dans le plan du volant et dans le sens où vous allez tourner le volant.
Dans ce cas, amenez brièvement la manette 1 en position intermédiaire puis relâchez-la : la manette revient à son point de départ et le feu indicateur clignote trois fois.
Ce dispositif actionne simultanément les quatre feux clignotants et les répétiteurs latéraux. Il n’est à utiliser qu’en cas de danger pour avertir les autres automobilistes que vous êtes contraint à vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières. Suivant véhicule, en cas de très forte décélération, les feux de détresse peuvent s’allumer automatiquement. Vous pouvez les éteindre en appuyant sur le contacteur 2.
(ou vice versa), il est impératif de faire régler les feux, le temps du séjour, par un Représentant de la marque.
Les feux de route s’allument automatiquement si : – la luminosité extérieure est faible ; – aucun autre véhicule, ni éclairage n’est détecté ; – la vitesse du véhicule est supérieure à environ 45 km/h. Si une des conditions ci-dessus n’est pas remplie, le système repasse en feux de croisement.
Tournez la bague 2 jusqu’à l’apparition du symbole AUTO en face du repère 3. Tirez sur la manette 1 pour activer les feux de route. Le témoin de bord.
Le système peut-être perturbé dans certaines conditions, notamment : – les conditions climatiques extrêmes (pluie, neige, brouillard…) ; Anomalie de fonctionnement Lorsque le message « Eclairage à contrôler » accompagné du témoin © s’affiche au tableau de bord, cela indique une défaillance de l’éclairage. Consultez un Représentant de la marque.
– à l’allumage des feux de croisement moteur tournant et véhicule à l’arrêt, les feux effectuent un mouvement de réinitialisation. Sinon cela indique une défaillance.
Il y a deux possibilités : – manuellement, amenez la bague 2 en position 0 ; – automatiquement, les feux s’éteignent après l’arrêt du moteur, à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 2. Nota : dans le cas où les feux de brouillard sont allumés, il n’y a pas d’extinction automatique de l’éclairage.
Cette fonction permet d’allumer momentanément les feux de croisement (pour éclairer l’ouverture d’un portail...). Moteur arrêté et feux éteints, la bague 2 en position 0, tirez la manette 1 vers vous : les feux de croisement s’allument pendant environ trente secondes. Pour prolonger cette durée, vous pouvez tirer la manette jusqu’à quatre fois (temps total limité à deux minutes). Le message « Eclairage pendant _ _ _ » accompagné du temps d’allumage s’affiche au tableau de bord pour confirmer cette action. Pour arrêter l’éclairage avant l’arrêt automatique, tournez la bague 2 dans une position quelconque puis ramenezla en position 0.
L’allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).
Exemples de position de réglage de la commande A en fonction de la charge Cinq portes
(ou vice versa), il est impératif de faire régler les feux, le temps du séjour, par un Représentant de la marque. 1.80

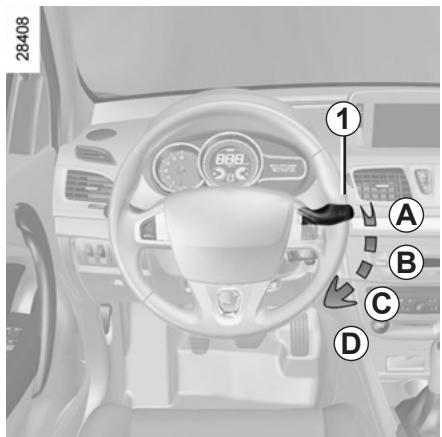

assurez-vous que la manette d’essuie-vitre est en position A (arrêt).
Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuievitres. Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d’un quatrième.
– ils doivent rester propres : nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l’eau savonneuse ; – ne les utilisez pas lorsque le pare-brise ou la lunette arrière est sec ; – décollez-les du pare-brise ou de la lunette arrière lorsqu’ils n’ont pas fonctionné depuis longtemps. Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans. Avant d’utiliser l’essuie-vitre arrière, assurez-vous qu’aucun objet transporté ne gêne la course du balai. Ne vous servez pas du bras d’essuie-vitre pour ouvrir ou fermer la porte de coffre.
« Caractéristiques moteur » en chapitre 6. Versions diesel Utilisez impérativement du gazole conforme aux indications portées sur l’étiquette située à l’intérieur du portillon B. Versions essence Utilisez impérativement de l’essence sans plomb. L’indice d’Octane (RON) doit être conforme aux indications portées sur l’étiquette située sur le portillon B. Reportez-vous aux « Caractéristiques moteurs » en chapitre 6.
Ne pas laver la zone de remplissage au nettoyeur haute pression. 1.84
à base d’éthanol Utilisez impérativement de l’essence sans plomb ou un carburant contenant au maximum 85 % d’éthanol (E85). Par grand froid, le démarrage du moteur peut être difficile, voire impossible. Pour éviter ce problème, utilisez de l’essence sans plomb ou, pour les véhicules qui en sont équipés, utilisez le réchauffeur intégré au moteur : branchez l’embout spécifique de la rallonge fournie dans la prise intégrée à la calandre et l’autre embout dans une prise 220V pendant au moins 6 heures avant un démarrage. Nota : lors de l’utilisation de ce carburant vous pouvez constater une surconsommation.
Ne pas utiliser de carburant à base d’éthanol si votre véhicule n’y est pas adapté. Ne pas rajouter d’additif au carburant, vous risquez d’endommager le moteur.
Remplissage carburant À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d’expansion.
Afin d’empêcher un remplissage avec de l’essence plombée, la goulotte de remplissage du réservoir d’essence comporte un étranglement muni d’un système de sécurité qui ne permet d’utiliser qu’un pistolet distribuant de l’essence sans plomb (à la pompe).

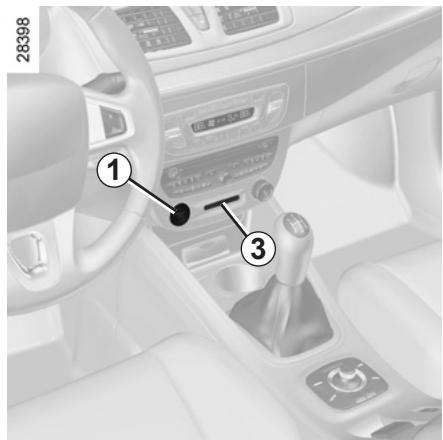

En cas d’apparition d’une odeur persistante de carburant, veuillez :
Stop and Start Pour un remplissage carburant, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur par un appui sur le bouton d’arrêt du moteur 1 (reportez-vous au paragraphe « Arrêt du moteur » en chapitre 2).
– enclencher le signal de détresse et faire descendre tous les occupants du véhicule et les tenir éloignés de la zone de circulation ; – faire appel à un représentant de la marque.
Actionnez plusieurs fois la poire 2. Vous pouvez ensuite redémarrer le moteur. Si le moteur ne redémarre pas après plusieurs tentatives, faites appel à un Représentant de la marque.
Insérez la carte RENAULT dans le lecteur de carte 3. Appuyez sur le bouton démarrage 1 sans action sur les pédales. Attendez quelques minutes avant de démarrer. Ceci permet le réamorçage du circuit carburant. Si le moteur ne démarre pas, répétez la procédure.
(boîtiers électroniques, câblages, circuit carburant, injecteur, capots de protection…) est rigoureusement interdite en raison des risques qu’elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau de la marque).
130 km/h sur le rapport le plus élevé ou 2 500 tr/mn. Après ce kilométrage vous pourrez rouler plus vite mais ce n’est pas avant 6 000 km environ que votre véhicule donnera toutes ses performances.
Périodicité des révisions : reportez-vous au document d’entretien de votre véhicule.
Périodicité des révisions : reportez-vous au document d’entretien de votre véhicule.
« Débrayer + START » ou « Mettre sur P » s’affiche au tableau de bord. – Dans certains cas, il sera nécessaire de manœuvrer le volant tout en appuyant sur le bouton de démarrage 1 pour aider au déverrouillage de la colonne de direction, le message « Tourner volant + START » vous en avertit. Particularité : en cas de démarrage du moteur par température extérieure très basse (inférieure à – 10 °C) : maintenez la pédale d’embrayage enfoncée jusqu’au démarrage du moteur.
Dans ce cas, la carte RENAULT ne doit pas se situer dans le coffre.
Pour disposer des autres fonctionnalités : – véhicules équipés d’une carte RENAULT à télécommande, insérez la carte dans le lecteur 2 ;
– proximité avec un appareil fonctionnant sur la même fréquence (écran, téléphone portable, jeux vidéo…) ; – véhicule situé dans une zone à forts rayonnements électromagnétiques. Le message « Insérer la carte » apparaît au tableau de bord. Insérez la carte RENAULT jusqu’en butée dans le lecteur de carte 2.
Dès que vous accédez à votre véhicule, vous pouvez disposer de certaines fonctionnalités (radio, navigation, essuyage ...).
Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.
Particularité Si la carte n’est plus dans le lecteur lorsque vous demandez l’arrêt moteur, le message « Carte absente faire appui long » apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1.
Carte dans le lecteur 2, appuyez sur le bouton 1 : le moteur s’arrête. Dans ce cas, le retrait de la carte du lecteur verrouille la colonne de direction.
Carte dans le véhicule, appuyez sur le bouton 1 : le moteur s’arrête. La colonne de direction se verrouille à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Si la carte n’est plus dans l’habitacle lorsque vous demandez l’arrêt moteur, le message « Carte absente faire appui long » apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1. Moteur arrêté, les accessoires (radio…) utilisés à ce moment continuent de fonctionner pendant 10 minutes environ. À l’ouverture de la porte conducteur, les accessoires arrêtent de fonctionner.
Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait faire démarrer le véhicule ou faire fonctionner des équipements électriques (lève-vitres…) et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves. Ne coupez jamais le contact avant l’arrêt complet du véhicule, l’arrêt du moteur entraîne la suppression des assistances : freins, direction… et des dispositifs de sécurité passive tels que airbags, prétensionneurs.
(mise en veille) lors d’un arrêt du véhicule (embouteillage, arrêt à un feu...).
Les équipements du véhicule restent en fonction pendant la durée d’arrêt du moteur. Le moteur redémarre dès que vous appuyez sur la pédale d’embrayage pour passer une vitesse.
– le véhicule a roulé depuis son dernier arrêt ; – la boîte de vitesses est en position neutre (point mort) ; – la pédale d’embrayage est relâchée ; et – la vitesse du véhicule est inférieure à 3 km/h.
Dans le cas d’une mise en veille du moteur (message « Auto Stop » affiché au tableau de bord), le frein de parking assisté ne se serre pas automatiquement.
Sous certaines conditions, le moteur peut redémarrer sans intervention pour garantir votre sécurité et votre confort. Cela peut se produire notamment lorsque : – la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C) ; – la fonction « voir clair » est activée (reportez-vous au paragraphe « climatisation automatique » en chapitre 3) ; – la batterie n’est pas suffisamment chargée ; – la vitesse du véhicule est supérieure à 7 km/h (en descente...) ; – appuis répétés sur la pédale de frein ou besoin du système de freinage ; – ...
« Auto Stop » affiché au tableau de bord). 2.6
« Démarrage, arrêt du moteur »).
Conditions de non mise en veille du moteur Certaines conditions ne permettent pas au système la mise en veille du moteur, notamment : – la marche arrière est enclenchée ; – le capot moteur est non verrouillé ; – la porte conducteur n’est pas fermée ; – la ceinture conducteur n’est pas bouclée ; – la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C) ;

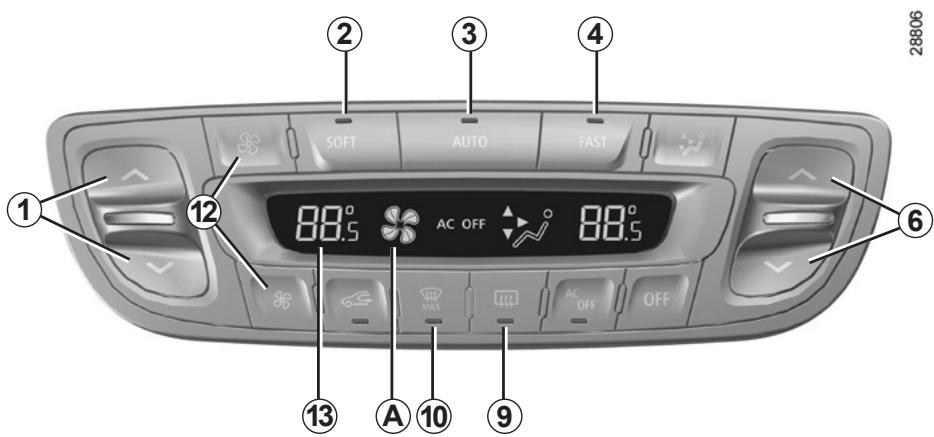

(reportez-vous au paragraphe « climatisation automatique » en chapitre 3) ; – la température du liquide de refroidissement moteur est insuffisante ; – le nettoyage automatique du filtre à particules est en cours ; ou – ... Le message « Auto Stop Indisponible » au tableau de bord vous avertit de la non-disponibilité de mise en veille du moteur.
– Système en fonction, moteur arrêté (embouteillage, arrêt à un feu...), si le conducteur se lève de son siège ou s’il déboucle sa ceinture et ouvre la porte conducteur, le contact se coupe et, suivant véhicule, le frein de parking assisté se serre automatiquement. Pour redémarrer et réactiver le système Stop and Start appuyez sur le bouton de démarrage (reportez-vous au paragraphe « Démarrage, arrêt moteur »). – En cas de calage moteur, si le système est en fonction, appuyez à fond sur la pédale d’embrayage pour redémarrer.
– la différence de température intérieure du véhicule avec celle de consigne de la climatisation automatique est trop importante ;
Consultez un Représentant de la marque.
Appuyez sur le contacteur 1 pour désactiver la fonction. Le message « Stop & Start désactivé » apparaît au tableau de bord et le témoin intégré 2 au contacteur s’allume. Un nouvel appui réactive le système. Le message « Stop & Start activé » apparaît au tableau de bord et le témoin intégré 2 au contacteur 1 s’éteint.
« Démarrage, arrêt du moteur »).
– roulage prolongé avec témoin mini carburant allumé ; – utilisation d’essence plombée ; – utilisation d’additifs pour lubrifiants ou carburant non agréés. Ou des anomalies de fonctionnement telles que : – système d’allumage défectueux ou panne d’essence ou bougie débranchée se traduisant par des ratés d’allumage et des à-coups au cours de la conduite ; – perte de puissance, provoquent un échauffement excessif du pot catalytique, en diminuent l’efficacité, peuvent amener sa destruction et entraîner des dommages thermiques sur le véhicule.
En présentant régulièrement votre véhicule à un Représentant de la marque suivant les périodicités préconisées dans le document d’entretien, vous éviterez ces incidents.
Pour éviter d’endommager votre pot catalytique, n’insistez pas dans la tentative de démarrage (en utilisant votre démarreur, ou en poussant ou tirant votre véhicule) sans avoir identifié et traité la cause de la défaillance. Dans le cas contraire, ne tentez plus de démarrer le moteur et faites appel à un Représentant de la marque. Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des matériaux combustibles tels que l’herbe ou des feuilles peuvent venir en contact avec un système d’échappement chaud.
Pour éviter tout incident par temps de gel :
– veillez à ne jamais laisser le niveau de gazole trop baisser dans le réservoir afin d’éviter la condensation de vapeur d’eau s’accumulant dans le fond du réservoir.
Cela est dû au nettoyage automatique du filtre à particules et est sans conséquence sur le comportement du véhicule.
Après remplissage effectué à la suite de l’épuisement complet du carburant, il est nécessaire de réamorcer le circuit à carburant : reportez-vous au paragraphe « réservoir à carburant » en chapitre 1 avant de redémarrer le moteur.
Frein à main Pour desserrer
Véhicules à boîte de vitesses automatique : reportez-vous au paragraphe « Boîte de vitesses automatique » en chapitre 2. Les feux de recul s’allument dès l’enclenchement de la marche arrière, contact mis.
(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu…). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
P pour les véhicules à boîte de vitesses automatique.
Le frein de parking assisté assure l’immobilisation du véhicule lors de l’arrêt du moteur par appui sur le bouton de démarrage/arrêt du moteur 1. Dans tous les autres cas, le calage moteur par exemple, le frein de parking assisté ne se serre pas automatiquement. Le mode manuel doit alors être utilisé. Pour certains pays, la fonction serrage automatique n’est pas activée. Reportez-vous au paragraphe « Fonctionnement manuel ».
Avant de quitter le véhicule, vérifiez le serrage effectif du frein de parking assisté. Le serrage est visualisé par l’allumage du témoin 2 sur
Tirez le contacteur 3. Le témoin 2 et le témoin lument.
(boîte de vitesses automatique) ; – appuyez simultanément sur la pédale de frein et sur le contacteur 3 ; – retirez la carte RENAULT du lecteur.

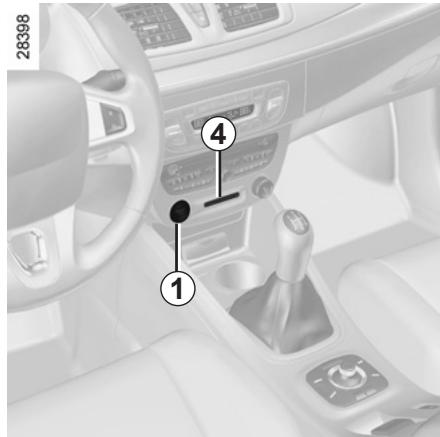

Contact mis, appuyez sur la pédale de frein puis appuyez sur le bouton 3 : le témoin 2 et le témoin gnent.
Représentant de la marque.
(boîtes de vitesses mécaniques) ou la position P (boîtes de vitesses automatiques). Si la pente le justifie, calez le véhicule.
Votre véhicule respecte les critères de recyclage et de valorisation des véhicules hors d’usage, qui entreront en vigueur en 2015. Certaines pièces de votre véhicule ont donc été conçues en vue de leur recyclage ultérieur. Ces pièces sont facilement démontables afin d’être récupérées et retraitées dans les filières de recyclage. De plus, de par sa conception, ses réglages d’origine, sa consommation modérée, votre véhicule est conforme aux réglementations antipollution en vigueur. Il participe activement à la réduction d’émission de gaz polluants et aux économies d’énergie. Mais le niveau d’émission de gaz polluants et de consommation de votre véhicule dépend aussi de vous. Veillez à son bon entretien et à sa bonne utilisation.
Suivant véhicule, afin d’optimiser la consommation, un témoin au tableau de bord vous informe du meilleur moment pour engager le rapport supérieur ou le rapport inférieur :
[ En cas de remplacement de bougies, utilisez les marques, types et écartements spécifiés pour votre moteur. Pour cela consultez un Représentant de la marque. – ralenti : celui-ci ne nécessite aucun réglage. – filtre à air, filtre à gazole : une cartouche encrassée diminue le rendement. Il faut la remplacer.
Il s’allume à la mise sous contact puis s’éteint au démarrage moteur. – S’il s’allume de façon continue, c onsultez au plus tôt un Représentant de la marque ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque.

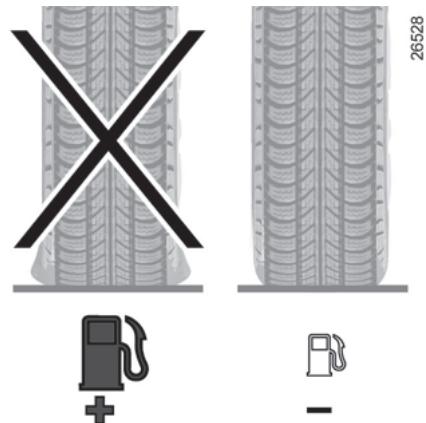

– Ne poussez pas le régime moteur sur les rapports intermédiaires. Utilisez donc toujours le rapport le plus élevé possible sans toutefois fatiguer le moteur. Sur version avec boîte de vitesses automatique restez de préférence en position D. – Évitez les accélérations brutales.
– Freinez le moins possible. En appréciant suffisamment à l’avance obstacle ou virage, il vous suffira de relever le pied. – En côte, plutôt que d’essayer de maintenir votre vitesse, n’accélérez pas plus qu’en terrain plat : gardez de préférence la même position de pied sur l’accélérateur. – Double débrayage et coup d’accélérateur avant l’arrêt du moteur sont devenus inutiles sur les véhicules modernes. – Intempéries, routes inondées : Ne roulez pas sur une chaussée si la hauteur de l’eau dépasse le bord inférieur des jantes. Gêne à la conduite Coté conducteur, n’utiliser impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifier régulièrement leur fixation. Ne pas superposer plusieurs tapis. Risque de coïncement des pédales

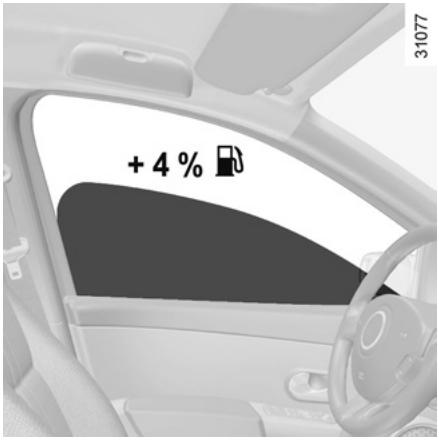

– Pour les véhicules équipés du conditionnement d’air, il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant son utilisation. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement :
– L’électricité « c’est du pétrole », éteignez tout appareil électrique lorsqu’il n’est plus vraiment utile. Mais (sécurité d’abord), gardez vos feux allumés dès que la visibilité l’exige (voir et être vu). – Utilisez plutôt les aérateurs. Rouler vitres ouvertes entraîne à 100 km/h : +4 % de consommation.
– Évitez le plein de carburant à ras bord, cela évite tout débordement.
– Pour le trajet avec une caravane, pensez à utiliser un déflecteur agréé et n’oubliez pas de le régler.
(réduction des consommations d’eau et d’énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets)
(CO2), et donc à moins consommer (ex : 140 g/km équivaut à 5,3 l/100km pour un véhicule Diesel).
– Les pièces usées et remplacées lors de l’entretien courant de votre véhicule (batterie, filtre à huile, filtre à air, piles…) et les bidons d’huile (vides ou remplis d’huile usagée) doivent être déposés auprès des organismes spécialisés.
Pour atteindre ces objectifs, de nombreuses pièces du véhicule ont été conçues de manière à permettre leur recyclage. Les architectures et les matières ont été particulièrement étudiées afin de faciliter le démontage de ces composants et leur retraitement dans des filières spécifiques. Dans le but de préserver les ressources en matières premières, ce véhicule intègre de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables (matières végétales ou animales telles que coton ou laine respectivement).
Lorsque le véhicule en est équipé, ce système surveille la pression de gonflage des pneumatiques.
à froid (reportez-vous au paragraphe « Pressions de gonflage des pneumatiques »). Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions préconisées de 0,2 à 0,3 bar (3 PSI).

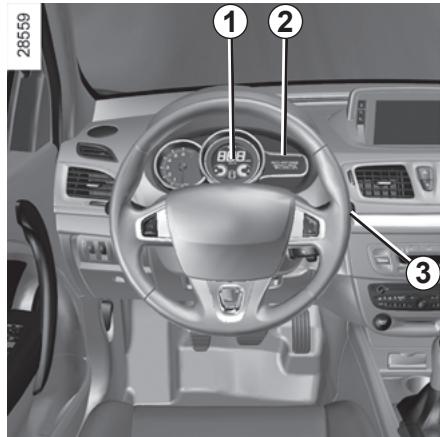

Le système informe le conducteur sur l’afficheur 1 et l’ordinateur de bord 2 que les roues sont suffisamment gonflées et l’alerte en cas de pression insuffisante ou de fuite.
Cependant, la fonction n’intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Vérifiez la pression des pneumatiques, y compris la roue de secours, une fois par mois.
Le système connaît la pression de gonflage des pneumatiques. Les informations s’affichent suivant véhicule, au tableau de bord. Dans ce cas, elles apparaissent : – contact mis, en faisant défiler les informations de l’ordinateur de bord par un appui sur la commande 3 (r eportez-vous au paragraphe « Ordinateur de bord » en chapitre 1) ; – ou en cas d’anomalie en roulage (reportez-vous en pages suivantes pour connaître les messages d’alerte).
(monte de pneumatiques hiver...), le système se réinitialise automatiquement au bout de deux minutes environ de roulage à une vitesse minimum de 20 km/h.

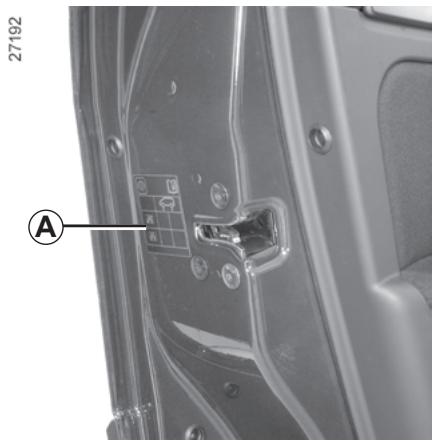

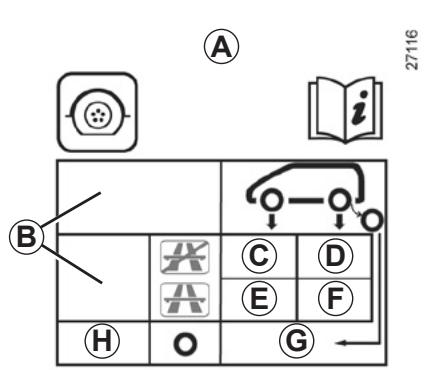

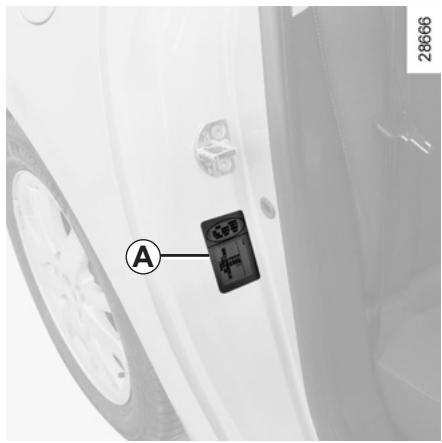

(reportez-vous à l’étiquette située sur le chant de porte conducteur).

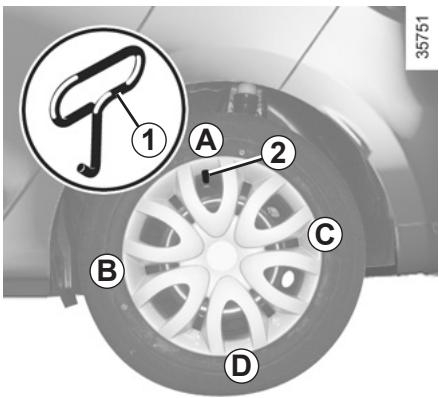

« Capteurs pneus à contrôler » Une roue E, qui disparaît, indique une défaillance du capteur ou une absence de capteur sur cette roue (cas par exemple de la roue de secours montée sur le véhicule…).
Du fait de la spécificité des valves, n’utilisez que des équipements homologués par le réseau de la marque.
Ce système nécessite des équipements spécifiques (roues, pneumatiques, capteurs…). Consultez un Représentant de la marque pour le remplacement des pneumatiques et pour connaître les accessoires disponibles et compatibles avec le système : l’utilisation de tout autre accessoire pourrait affecter le bon fonctionnement du système ou détériorer un capteur.
Suivant véhicule, ils peuvent être constitués : – de l’ABS (antiblocage des roues) ; – contrôle dynamique de conduite ESC avec contrôle du sous-virage et système antipatinage ASR ; – assistance au freinage d’urgence avec, selon le véhicule, anticipation du freinage ; – de l’aide au démarrage en côte.
Cependant, les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).
Lors d’un freinage intensif, l’ABS permet d’éviter le blocage des roues donc de maîtriser la distance d’arrêt et de conserver le contrôle du véhicule. Dans ces conditions, des manœuvres d’évitement en freinant sont alors possibles. De plus, ce système permet d’optimiser les distances d’arrêt notamment sur sol peu adhérent (sol mouillé...). Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).
Représentant de la marque.
Contrôle dynamique de conduite ESC avec contrôle de sous-virage et système
(perte d’adhérence du train avant).
« critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…). Principe de fonctionnement Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur. D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle. Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement du système le témoin au tableau de bord.
Principe de fonctionnement À l’aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu’à ce que la motricité redevienne compatible avec le niveau d’adhérence sous la roue. Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.
Principe de fonctionnement Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.
Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération. Anomalie de fonctionnement Lorsque le système détecte une anomalie de fonctionnement, le message « Système freinage à contrôler » s’affiche au tableau de bord accompagné du témoin ©. Consultez un Représentant de la marque. Anticipation du freinage Suivant véhicule, lorsque vous relâchez rapidement la pédale d’accélérateur, le système anticipe le freinage afin de diminuer les distances d’arrêt. Cas particuliers Lors de l’utilisation du régulateur de vitesse : – si vous utilisez la pédale d’accélérateur, lorsque vous la relâcherez le système peut se déclencher ; – si vous n’utilisez pas la pédale d’accélérateur, le système ne se déclenchera pas.
Aide au démarrage en côte Ce dispositif vous assiste lors d’un démarrage en côte (montante ou descendante). Il empêche le véhicule de reculer ou d’avancer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l’accélérateur.
Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente.
Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente. Risques de blessures graves.
Cette fonction avertit le conducteur en cas de franchissement involontaire d’une ligne continue ou discontinue. Cette fonction utilise une caméra fixée sur le pare-brise derrière le rétroviseur.
– – le témoin intégré au bouton 1 est allumé ; et – la vitesse est supérieure à environ 70 km/h ; et – des lignes sont détectées.
– Roulage en continu sur une ligne ; – En courbes, la fonction autorise à couper légèrement un virage ; – ...
Depuis le menu de personnalisation des réglages du véhicule (reportezvous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1), vous pouvez : – régler le volume sonore de l’alerte, pour cela sélectionnez « alerte de sortie de voie : volume » (cinq niveaux) ; – régler la sensibilité de l’alerte, pour cela sélectionnez « alerte de sortie de voie : sensibilité » (trois niveaux).
Appuyez sur le bouton 1 situé sous le rétroviseur central. Le témoin intégré au bouton 1 s’éteint accompagné d’un message au tableau de bord « Alerte sortie de voie désactivée ».
En cas de dysfonctionnement, un message « Alerte sortie de voie à contrôler » s’affiche au tableau de bord, et le témoin intégré au bouton 1 reste éteint. Consultez un Représentant de la marque.

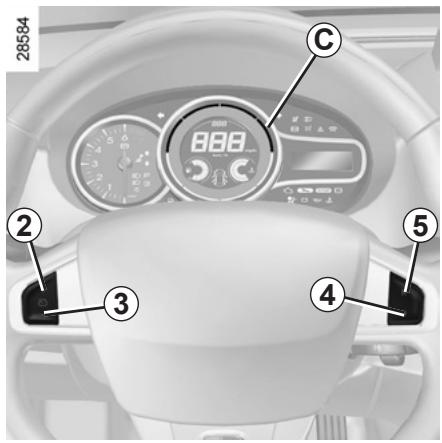

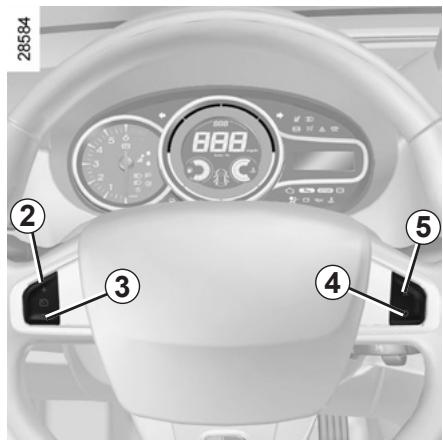

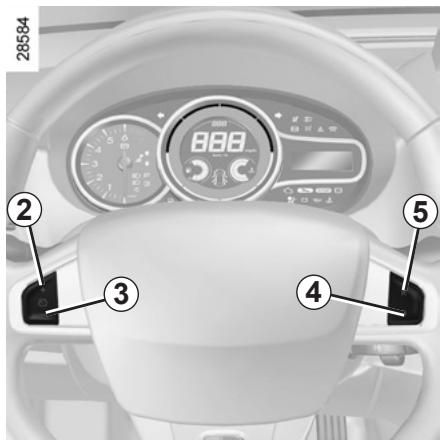

5 Activation avec rappel de la vitesse limitée mémorisée (R).
Ensuite dans la mesure du possible, relâchez la pédale d’accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée.
Lorsqu’une vitesse limitée est mémorisée, tant que cette vitesse n’est pas atteinte, la conduite est similaire à celle d’un véhicule non équipé d’un limiteur de vitesse.
En cas de forte descente, la vitesse limitée ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord accompagnée de l’allumage en rouge de la zone C pour vous en informer.
dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe « Dépassement de la vitesse limitée »). La fonction limiteur de vitesse n’agit en aucun cas sur le système de freinage.
Arrêt de la fonction

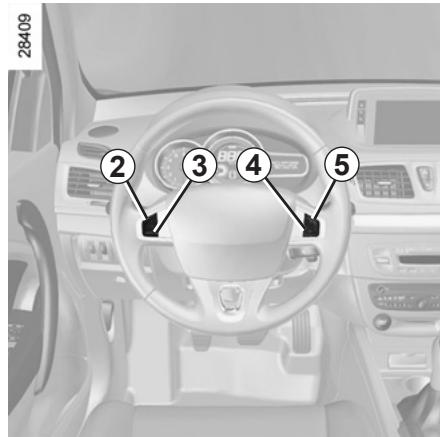

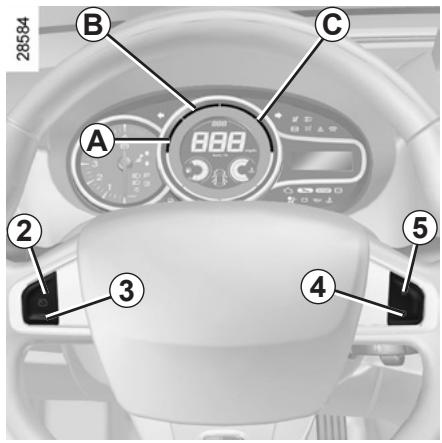

Cette vitesse de régulation est réglable de façon continue à partir de 30 km/h.
à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral…).
4 Mise en veille de la fonction (avec mémorisation de la vitesse de régulation) (O). 5 Activation avec rappel de la vitesse de régulation mémorisée (R).
Attention, il est toutefois conseillé de garder les pieds à proximité des pédales pour être prêt à intervenir en cas d’urgence.

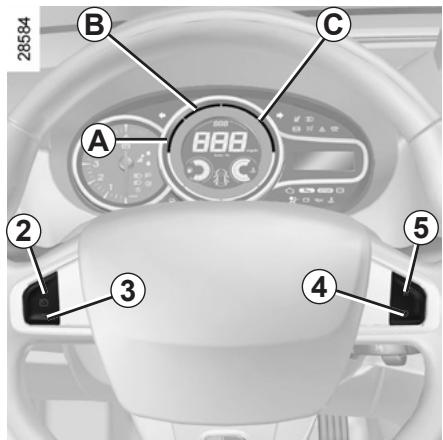

– le contacteur 2 (+) pour augmenter la vitesse,
Ensuite, relâchez la pédale d’accélérateur : après quelques secondes, le véhicule reprend automatiquement la vitesse de régulation initiale. Impossibilité pour la fonction de tenir la vitesse de régulation En cas de forte descente, la vitesse de régulation ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord, accompagnée de l’allumage en rouge de la zone C pour vous en informer.
La fonction est suspendue lorsque vous agissez sur : – le contacteur 4 (O) ; – la pédale de frein ; – la pédale d’embrayage ou le passage en position neutre pour les véhicules à boîte de vitesses automatique. Dans les trois cas, la vitesse de régulation reste mémorisée, elle n’est plus affichée en zone 6 et le message « En mémoire » accompagnée de la vitesse mémorisée apparaît au tableau de bord. La mise en veille est confirmée par l’extinction des zones A, B et C.
Appuyez sur le contacteur 5 (R) si la vitesse du véhicule est supérieure à 30 km/h. Lors du rappel de la vitesse mémorisée la zone A s'allume pour confirmer la mise en régulation. La zone B s'allume dès que la vitesse de régulation est atteinte.
à laquelle roule le véhicule qui est prise en compte.
La fonction régulateur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n’y a plus de vitesse mémorisée. L’extinction du témoin vert 7 et des zones A, B et C au tableau de bord confirme l’arrêt de la fonction.

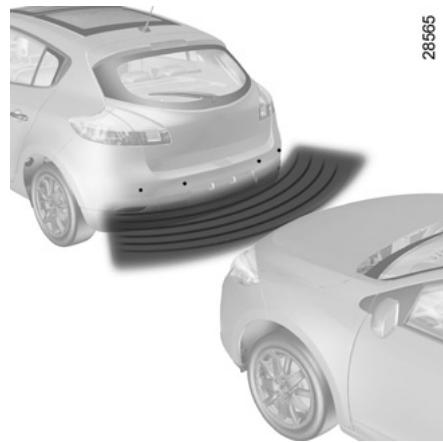

Aide au parking arrière 1 Cette fonction est une aide supplémentaire qui indique, par le biais des signaux sonores, la distance entre le véhicule et un obstacle lors d’une manœuvre.
(suivant véhicule) dans le bouclier arrière et/ou avant du véhicule, « mesurent » la distance entre le véhicule et un obstacle. Cette mesure se traduit par des bips sonores dont la fréquence augmente avec le rapprochement de l’obstacle, jusqu’à devenir un son continu lorsque l’obstacle se situe à environ 30 centimètres du véhicule. Nota : l’afficheur 1 permet de visualiser l’environnement du véhicule en complétant les signaux sonores.
Le système se désactive :
– lorsque vous êtes au point mort ou en positions N et P avec une boîte de vitesses automatique ; – lorsque la vitesse du véhicule est supérieure à 10 km/h environ.
Activation/désactivation automatique de l’aide au parking avant Le système se désactive : – lorsque la vitesse du véhicule est supérieure à 10 km/h environ ; – suivant véhicule, lorsque le véhicule est à l’arrêt plus de cinq secondes environ et qu’un obstacle est détecté (cas par exemple d’un embouteillage…) ; – lorsque vous êtes au point mort ou en positions N et P avec une boîte de vitesses automatique.
à l’avant et à l’arrière du véhicule, seul le plus proche sera pris en compte et le signal sonore correspondant se fera entendre. Si un obstacle est détecté à la fois à l’avant et à l’arrière dans une zone de détection inférieure à 30 centimètres, alors des bips avant et arrière retentiront alternativement.
(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
Désactivation prolongée du système 2 Lorsque le système détecte une anomalie de fonctionnement un bip sonore retentit, pendant environ 5 secondes pour vous en avertir. Consultez un Représentant de la marque.
Sélectionnez la ligne « Aide au parking volume » pour régler le volume sonore de l’aide au parking et validez-le par appui sur l’une des touches 2 ou 3 (reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1). Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur…) peuvent déclencher des bips sonores. 2.37
Anomalie de fonctionnement
3 secondes accompagnées du message « Aide au parking à contrôler » au tableau de bord A. Consultez un Représentant de la marque.

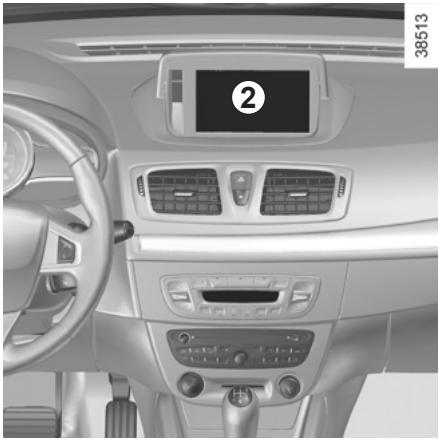

Aide au parking arrière Volume Réglages caméra arrière Affichage caméra Désactivation du système
Il indique la trajectoire du véhicule en fonction de la position du volant. Gabarit fixe 4 Le gabarit fixe est constitué de repères de couleurs A, B et C indiquant la distance derrière le véhicule :
Veillez à ce que la caméra ne soit pas occultée (saletés, boue, neige…).
– B (jaune) à environ 70 centimètres du véhicule ; – C (vert) à environ 150 centimètres du véhicule.
En cas de trop forte luminosité (neige, véhicule au soleil…), la vision de la caméra peut être perturbée. Lorsque le coffre est ouvert ou mal fermé, le message « Coffre ouvert » apparaît l’affichage caméra disparaît.
Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre.

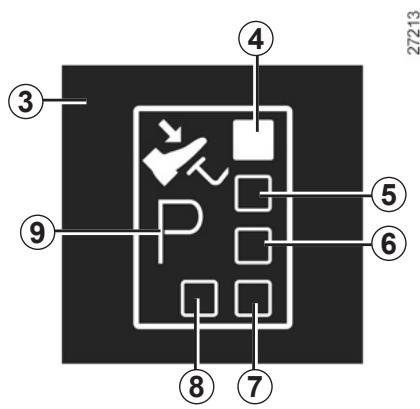

Pied sur la pédale de frein (le témoin c sur l’afficheur 3 s’éteint), quittez la position P.
« l’automatisme » tient compte de la charge du véhicule, du profil de la route et du style de conduite choisi. Conduite économique Sur route, laissez toujours le levier en position D, la pédale d’accélérateur étant maintenue peu enfoncée, les rapports passeront automatiquement à un régime moteur plus bas. Accélérations et dépassements Enfoncez franchement et à fond la pédale d’accélérateur (jusqu’à dépasser le point dur de la pédale). Cela permettra, dans la mesure des possibilités du moteur, de rétrograder sur le rapport optimal.
– Si le profil de la route et sa sinuosité ne permettent pas de se maintenir en mode automatique (ex : en montagne), il est conseillé de passer en mode manuel. Ceci afin d’éviter des passages de vitesses successifs voulus par « l’automatisme » en montée, et d’obtenir un freinage moteur en cas de longues descentes.
– pour monter les rapports de vitesse, donnez des impulsions vers l’avant. Le rapport de vitesse engagé apparaît au tableau de bord.
De même, pour éviter des « fausses manœuvres », le changement de rapport peut être refusé par « l’automatisme » : dans ce cas l’affichage du rapport clignote quelques secondes pour vous en avertir.
(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu). Par temps très froid, le système peut interdire le passage des rapports en mode manuel le temps que la boîte de vitesses atteigne la bonne température.

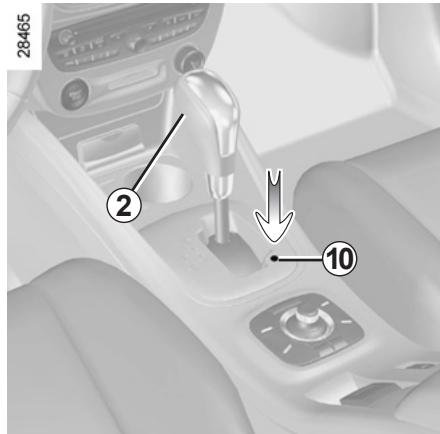

Anomalie de fonctionnement – En roulant, si le message « Boîte de vitesses à contrôler » apparaît au tableau de bord, il indique une défaillance. Consultez au plus tôt Représentant de la marque.
« Surchauffe de la boîte de vitesses » apparaît au tableau de bord, arrêtez-vous pour laisser refroidir la boîte de vitesses. Consultez au plus tôt Représentant de la marque.
Pour cela, appuyez sur le bouton en passant un objet dans le trou 10 et appuyez simultanément sur le bouton de déverrouillage 2 situé sur le levier.
Vers la droite : ouverture maximale. Vers la gauche : fermeture. Suivant véhicule, les aérateurs 4 peuvent être remplacés par un rangement, reportez-vous au chapitre 3 « Rangements/Aménagements habitacle ».
Risque de dégradation ou d’incendie. 3.3

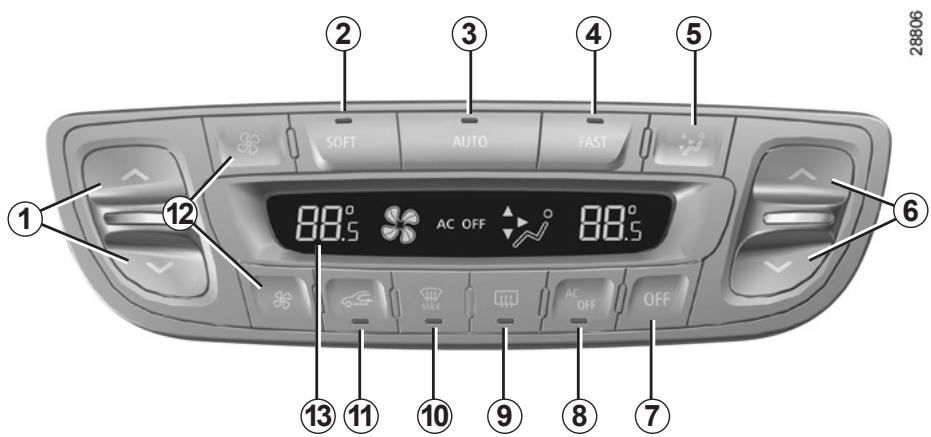

4 Répartition de l’air dans l’habitacle. 5 Dégivrage/désembuage de la lunette arrière et, suivant véhicule, des rétroviseurs. 6 Recyclage de l’air.
Mise en service ou arrêt de l’air conditionné
L’utilisation de l’air conditionné permet : – d’abaisser la température à l’intérieur de l’habitacle ; – d’éliminer la buée plus rapidement.

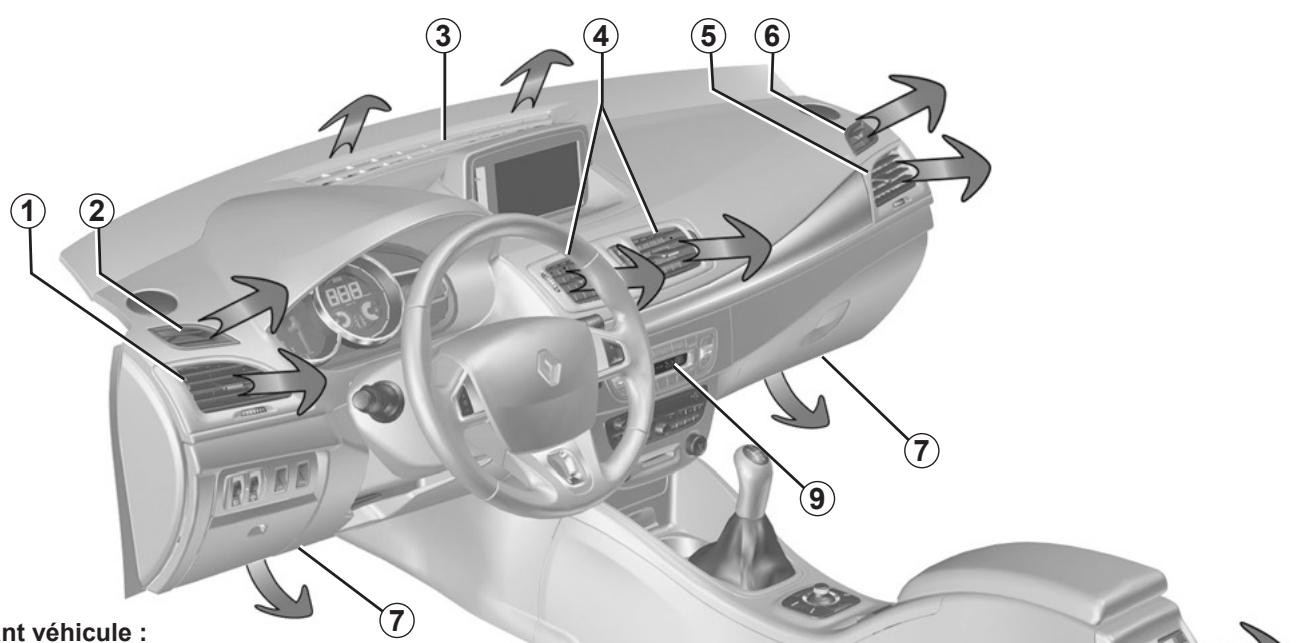

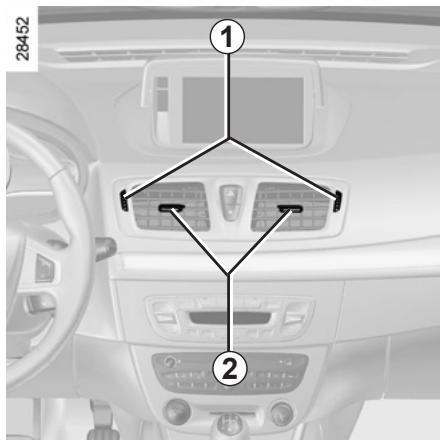

Le flux d’air est dirigé vers les aérateurs de la planche de
Le recyclage d’air permet : – de s’isoler de l’ambiance extérieure (circulation en zone polluée…) ; – de refroidir plus rapidement la température de l’habitacle.
. Cette sélection permet un dégivrage et désembuage du pare-brise et des vitres latérales avant le plus rapide. Tournez la commande 2 dans le sens des aiguilles d’une montre pour augmenter le débit d’air dans l’habitacle. La ventilation dans l’habitacle du véhicule est dite « à air soufflé ». C’est le ventilateur qui détermine la quantité d’entrée d’air, la vitesse du véhicule ayant néanmoins une faible influence.
à un air non renouvelé dans l’habitacle. Il est donc conseillé de repasser en fonctionnement normal (air exté rieur) en appuyant de nouveau sur le bouton 6 dès que le recyclage d’air n’est plus nécessaire.
optimisant la consommation. Le système agit sur la vitesse de ventilation, la répartition d’air, le recyclage d’air, la mise en route ou l’arrêt du conditionnement d’air et la température de l’air. Ce mode est composé de trois programmes au choix : AUTO : optimisation de l’atteinte du niveau de confort choisi en fonction des conditions extérieures. Appuyez sur la touche 3. SOFT : adoucit l’atteinte du niveau de confort souhaité. Le niveau de confort est ensuite maintenu de manière plus douce et silencieuse. Appuyez sur la touche 2. FAST : accentue l’action du système pour atteindre rapidement le niveau de confort souhaité. Utilisez ce programme lorsque vous transportez des passagers arrière. Appuyez sur la touche 4.
2 Vous pouvez toujours ajuster la vitesse de ventilation en appuyant sur les touches 12 pour augmenter ou diminuer la vitesse de ventilation. Dans ce cas, la vitesse de ventilation, qui n’est plus gérée par l’automatisme, apparaît dans la zone A de l’afficheur 13.
(suivant véhicule). Elle impose la mise en service automatique du conditionnement d’air et du dégivrage de la lunette arrière. Appuyez sur la touche 9 pour arrêter le fonctionnement de la lunette arrière dégivrante, le témoin intégré s’éteint. Vous pouvez modifier la vitesse de ventilation : appuyez sur la touche 12. Pour sortir de cette fonction, vous pouvez appuyer : – de nouveau sur la touche 10, – sur l’une des touches 2, 3 ou 4.
Vous pouvez toujours modifier le choix du système, dans ce cas, le témoin de la touche 3 s’éteint et la fonction modifiée, qui n’est plus gérée par le système, s’affiche sur l’afficheur 13. Pour revenir en mode automatique, appuyez sur un des programmes AUTO, SOFT ou FAST.
Modification de la répartition de l’air dans l’habitacle Il y a cinq possibilités de répartition d’air. Appuyez sur le contacteur 5 pour les faire défiler. Les flèches situées dans la zone B de l’afficheur 13 se combinent pour vous informer de la répartition choisie :
– de refroidir plus rapidement la température de l’habitacle.
Utilisation manuelle Un appui sur la touche 11 permet de forcer le recyclage de l’air, dans ce cas, le témoin intégré s’allume et le témoin 14 s’éteint. L’utilisation prolongée de cette position peut entraîner des odeurs dues au nonrenouvellement de l’air, ainsi qu’une formation de buée sur les vitres. Il est donc conseillé de repasser en mode automatique en appuyant de nouveau sur la touche 11 dès que le recyclage d’air n’est plus nécessaire.
éviter sa formation. Si la buée persiste, utilisez le programme FAST.
Présence d’eau sous le véhicule. Après utilisation prolongée de l’air conditionné, il est normal de constater une présence d’eau provenant de la condensation sous le véhicule.
Il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant l’utilisation du conditionnement d’air. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement : Roulez aérateurs ouverts et vitres fermées.
D’une manière générale, en cas d’anomalie de fonctionnement, consultez un Représentant de la marque : – baisse d’efficacité au niveau du dégivrage, du désembuage ou de l’air conditionné. Cela peut provenir de l’encrassement de la cartouche du filtre habitacle ; – non-production d’air froid. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon arrêtez le système.
Entretien Consultez le document d’entretien de votre véhicule pour connaître les périodicités de contrôle.
Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. En cas de coincement d’une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risque de blessures graves.

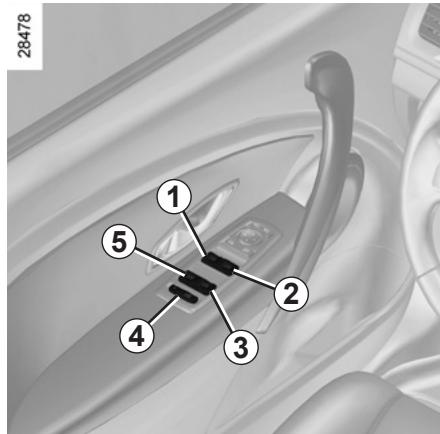

Appuyez ou tirez à fond et brièvement sur le contacteur d’une vitre : la vitre s’abaisse ou se relève complètement. Une action sur le contacteur arrête le fonctionnement de la vitre.
1 pour le côté conducteur ; 2 pour le côté passager avant ; 3 et 5 pour les passagers arrière. Des places passagers agissez sur le contacteur 6. Nota : lorsqu’une vitre rencontre une résistance en fin de course (doigts, branche d’arbre…) elle s’arrête puis redescend de quelques centimètres.
En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple le toit ouvrant ou encore verrouiller les portes. En cas de coincement d’une partie du corps, inverser aussitôt le sens de la course en tournant le bouton 9 tout à droite (postion D). Risque de blessures graves.
Il est recommandé de n’actionner le système que si l’utilisateur voit bien le véhicule et que personne n’est à l’intérieur. Nota : la fermeture à l’aide de la carte RENAULT désactive le mode mainslibres. La fermeture des vitres peut occasionner des blessures graves. Pour les véhicules qui en sont équipés, cette manœuvre activera la supercondamnation. Assurez-vous que personne n’est resté à l’intérieur du véhicule.

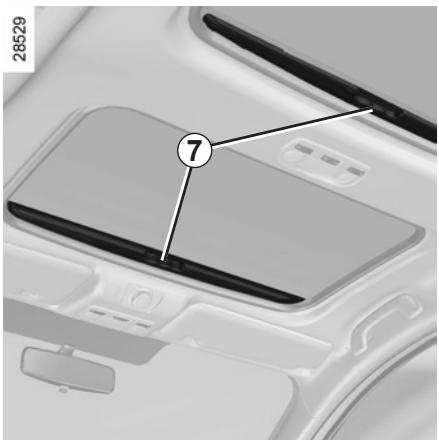

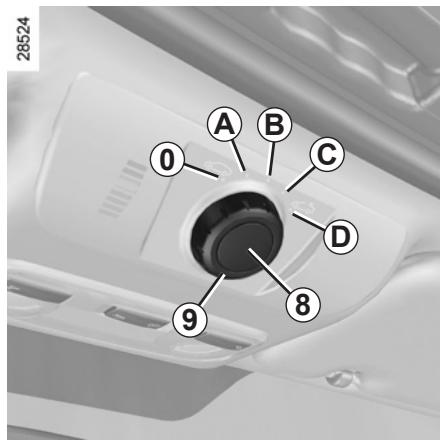

Si besoin, adressez-vous à votre Représentant de la marque. Toit ouvrant électrique Si le toit refuse de se refermer, tournez le bouton 9 en position 0 puis appuyez sur le bouton 8 jusqu’à la fermeture complète du toit : consultez un Représentant de la marque.
Représentant de la marque.
– veillez à ce que le toit ouvrant soit bien fermé lorsque vous quittez votre véhicule ; – nettoyez tous les trois mois le joint d’étanchéité à l’aide des produits sélectionnés par nos services techniques ; – n’ouvrez pas le toit ouvrant immédiatement après passage sous la pluie ou après avoir lavé votre véhicule. – Véhicule avec barres de toit De manière générale, lorsque le toit est chargé, il est déconseillé de manœuvrer le toit ouvrant. Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit…) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant. Adressez-vous à votre Représentant de la marque, pour connaître les adaptations possibles.
« ouverts », de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage ou d’un freinage brusque.

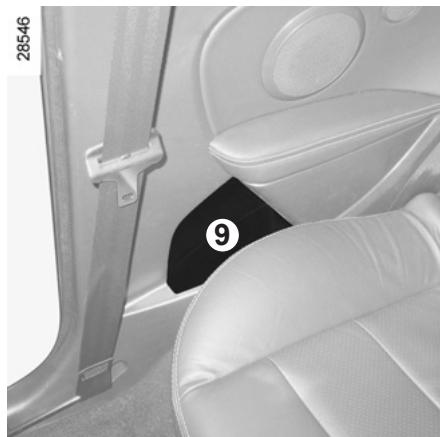

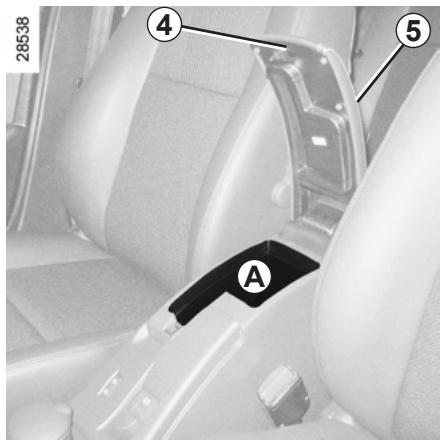

Ce vide-poches peut accueillir des documents de format A4, une grande bouteille d’eau… Le vide-poches est ventilé et réfrigéré.
« ouverts », de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage ou d’un freinage brusque.
« Aérateurs ». 3.20 Pour ouvrir, soulevez le couvercle. Pour le vider, tirez sur l’ensemble, le cendrier se dégage de son logement.
Risque d’incendie.
3.21 Veillez à ce que les sièges avant soient suffisamment avancés.

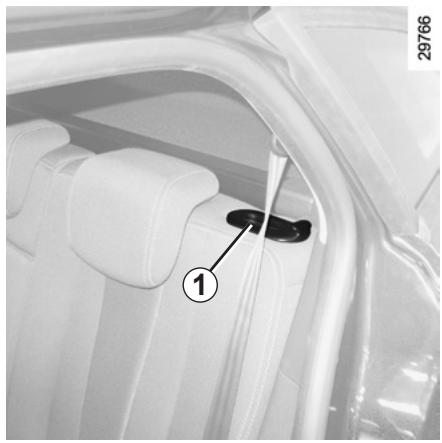

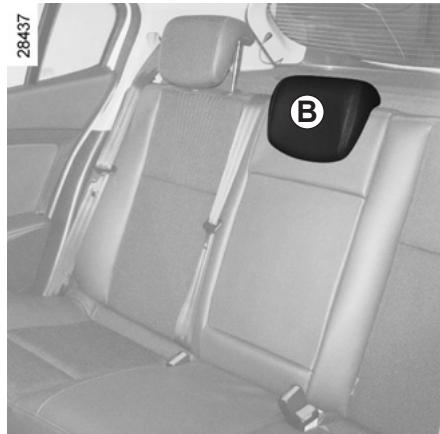

(r eportez-vous au paragraphe « Appuis-tête arrière » en chapitre 1). Placez les ceintures de sécurité 2 dans leur passant 3.

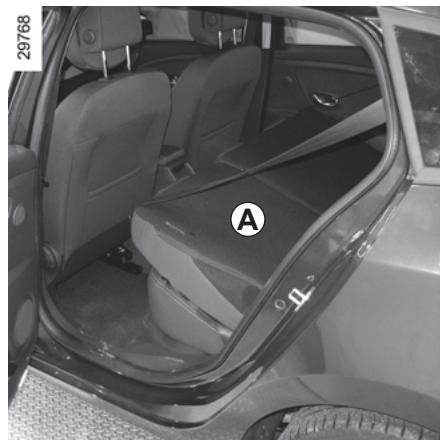

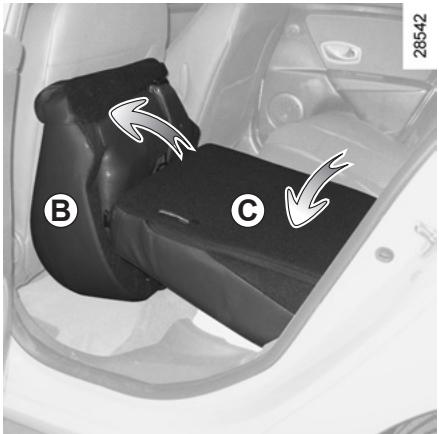

rabattus pour permettre le transport d’objets encombrants. Pour rabattre l’assise Basculez l’assise B contre les sièges avant. Pour rabattre le dossier Après avoir rabattu l’assise, retirez les appuis-tête arrière, reportez-vous au chapitre « appuis-tête arrière », puis appuyez sur le bouton 1 et abaissez le(s) dossier(s) C.
Dans le cas d’utilisation de housse de sièges, veillez à ce qu’elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuis-tête.
Pour fermer Abaissez la porte de coffre en vous aidant, dans un premier temps, de la poignée intérieure 2.
Particularité : En cas d’impossibilité de déverrouillage du coffre, il est possible de le faire manuellement de l’intérieur. – accédez au coffre en basculant le(s) dossier(s) de la banquette arrière, – insérez un crayon, ou un objet similaire, dans la cavité 3 et faites coulisser l’ensemble comme indiqué sur le dessin, – poussez la porte de coffre pour l’ouvrir.
Pour la reposer, procédez dans le sens inverse de la dépose.

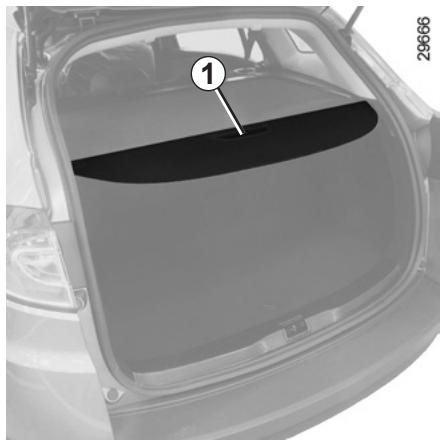

Accompagnez le mouvement d’enroulement du cache-bagages.

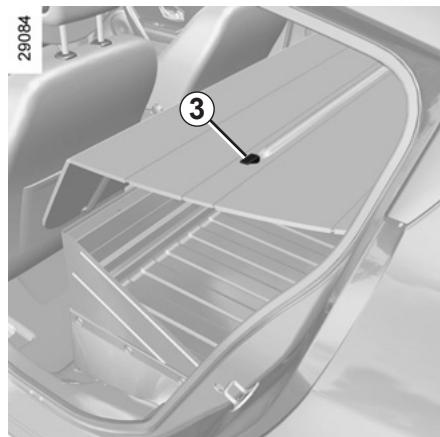

Poussez le cache-bagages vers la gauche (mouvement A) et soulevez le côté droit (mouvement B) de l’enrouleur. Pour la repose du cache-bagages, engagez le côté gauche puis poussez-le vers la gauche (mouvement A) et abaissez le côté droit de l’enrouleur dans son logement.

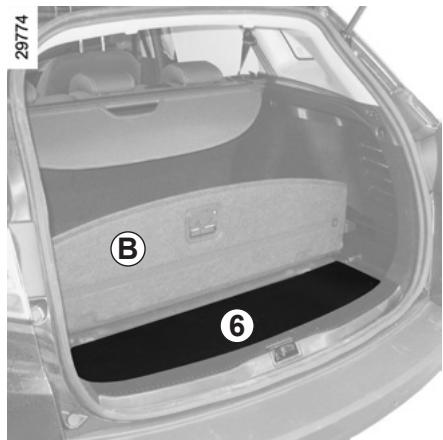

Masse maximum : 20 kg.
3.29 dimension soit en appui contre le dossier de la banquette arrière, ce qui est le cas pour les chargements usuels (exemple A) ou contre les dossiers des sièges avant lorsque les dossiers de la banquette arrière sont rabattus. Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuis-tête avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l’assise.
Utilisez, lorsque le véhicule en est équipé, les points d’arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu’il n’y a pas d’occupant.
Dans tous les cas, veillez à respecter les lois locales. 3.31

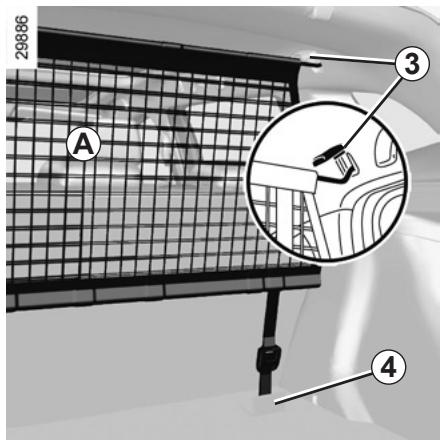

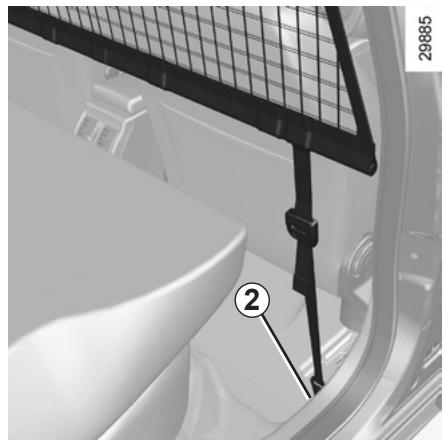

Pose du filet de séparation derrière les sièges avant – fixez le crochet de la sangle du filet dans l’anneau ;
Représentant de la marque ;
– derrière les sièges avant ;
Risques de blessures. 3.32
– Relevez le cache 3 pour accéder à l’anneau de fixation supérieure du filet ; – fixez le crochet de la sangle du filet dans l’anneau ;
Risques de blessures. 3.33

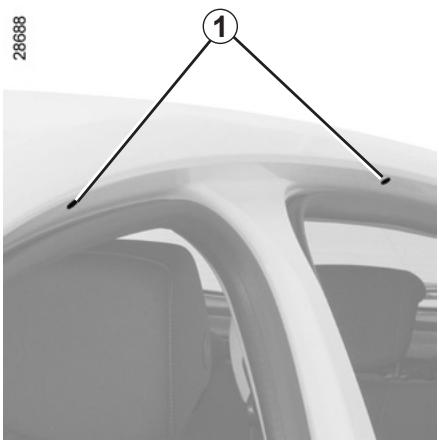

1 Versions cinq portes et break Ouvrez les portes, pour accéder aux inserts de fixation 1.
Pour le montage des barres et les conditions d’utilisation, consultez la notice de montage de l’équipement. Il est conseillé de garder cette notice avec les autres documents de bord. Charge admise sur la galerie de toit : reportez-vous au paragraphe « Masses » en chapitre 6.
La monte de barres de toit est interdite sur les versions trois portes.
1 2 3 Pour le fonctionnement de ces équipements : consultez la notice de l’équipement qu’il est conseillé de conserver avec les autres documents de bord.
30 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l’effet de son poids.
Pour ouvrir, tirez la manette 1, située du côté gauche de la planche de bord.

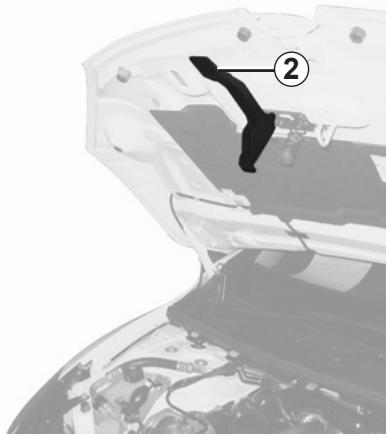

Pour déverrouiller, levez la languette 2.
Risque de blessures. 4.2
Levez le capot, accompagnez-le, il est maintenu à l’aide d’un vérin. Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.
S’assurer que rien ne vient gêner l’ancrage de verrouillage (gravier, chiffon…).
Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, outils…) En effet, ceux-ci peuvent endommager le moteur ou entraîner un incendie.

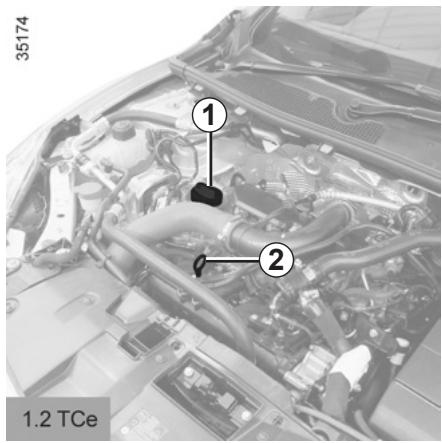

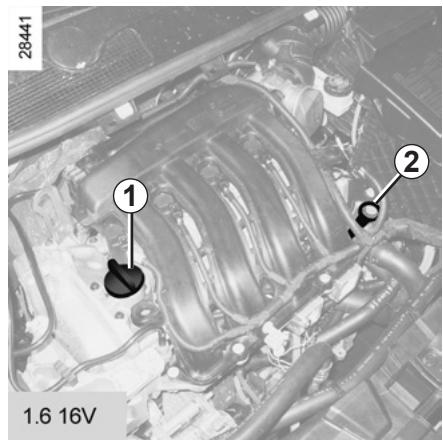

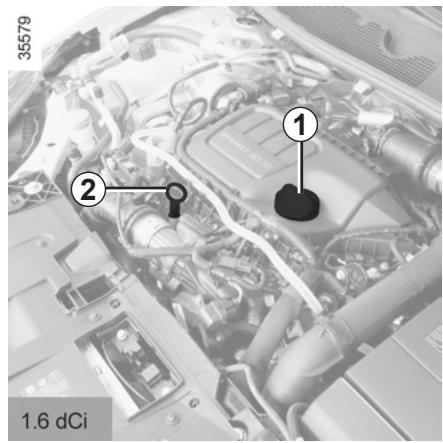

Un moteur consomme de l’huile pour le graissage et le refroidissement des pièces en mouvement et il est normal de faire un appoint d’huile entre deux vidanges. Toutefois, si après la période de rodage, les apports étaient supérieurs à 0,5 litre pour 1 000 km, consultez un Représentant de la marque. Périodicité : vérifiez périodiquement votre niveau d’huile et, en tout cas, avant chaque grand voyage sous peine de risquer de détériorer votre moteur.
La lecture doit être faite sur sol horizontal et après un arrêt prolongé du moteur. Pour connaître le niveau d’huile exact et s’assurer que le niveau maximum n’est pas dépassé (risque d’endommagement du moteur), il est impératif d’utiliser la jauge. Reportezvous en pages suivantes. L’afficheur au tableau de bord alerte uniquement lorsque le niveau d’huile est au minimum.
Le message « Niveau d’huile à réajuster » et le témoin © s’allument au tableau de bord. Refaites impérativement le niveau le plus tôt possible.
– Sortez la jauge et essuyez-la avec un chiffon propre et non pelucheux ; – enfoncez la jauge jusqu’en butée, (pour les véhicules équipés du « bouchon-jauge » C, vissez complètement le bouchon) ; – sortez la jauge de nouveau ; – lisez le niveau : il ne doit jamais descendre en dessous du « mini » A ni dépasser le « maxi » B. Une fois l’opération effectuée, veillez à enfoncer la jauge jusqu’en butée ou à visser complètement le bouchon-jauge.
démarrez pas votre véhicule et faites appel à un Représentant de la marque.
Représentant de la marque.
Risque de blessures.
2 litres suivant moteur) ;
Ne dépassez pas le niveau « maxi » et n’oubliez pas de remettre le bouchon 1 et la jauge 2. 4.6
N’oubliez pas de refermer correc tement le bouchon sinon, risque d’incendie par projection d’huile sur les pièces chaudes du moteur.
Risque de blessures.
Périodicité de remplacement de (le de de
Services Techniques qui vous assurent : – une protection antigel ; – une protection anticorrosion du circuit de refroidissement.
Moteur à l’arrêt et sur sol horizontal, le niveau à froid doit se situer entre les repères « MINI » et « MAXI » indiqués sur le bocal de liquide de refroidissement 1. Complétez ce niveau à froid avant qu’il n’atteigne le repère « MINI ».
répétée du niveau, consultez un Représentant de la marque.
être effectuée sur le circuit de refroidissement lorsque le moteur est chaud.
Périodicité de remplacement Reportez-vous au document d’entretien de votre véhicule.

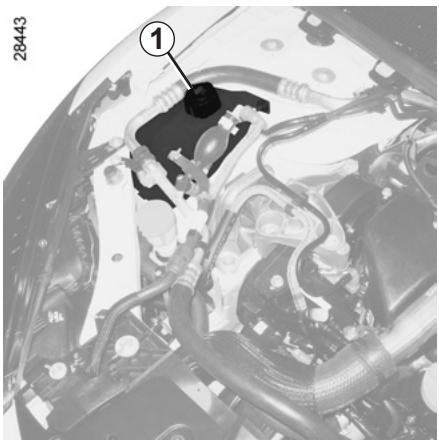

Le contrôle du niveau se fait moteur à l’arrêt et sur sol horizontal. Il est à contrôler souvent et, en tout cas, chaque fois que vous sentez une différence même légère de l’efficacité de freinage.
répétée du niveau, consultez un Représentant de la marque. 4.9
Liquide à gazole…) est prévu dans les opérations d’entretien de votre véhicule. Périodicité de remplacement des éléments filtrants : reportez-vous au document d’entretien de votre véhicule.
Remplissage Risque de blessures.
F : pression de gonflage des pneumatiques pour les roues arrière lors de roulage sur autoroute. G : pression de gonflage de la roue de secours. H : dimension du pneumatique équipant la roue de secours si différente des quatre roues du véhicule.
B : dimension des pneumatiques équipant le véhicule.
D : pression de gonflage des pneumatiques pour les roues arrière lors de roulage hors autoroute. E : pression de gonflage des pneumatiques pour les roues avant lors de roulage sur autoroute.
100 km/h et la pression des pneumatiques augmentée de 0,2 bar. Reportez-vous au paragraphe « Masses » du chapitre 6. Sécurité pneumatique et monte de chaînes : Reportez-vous au paragraphe « Pneumatiques » du chapitre 5 pour connaître les conditions d’entretien et, suivant les versions, les conditions de monte de chaînes du véhicule.
Ils doivent : soit être identiques à ceux d’origine, soit correspondre à ceux préconisés par un Représentant de la marque. 4.11

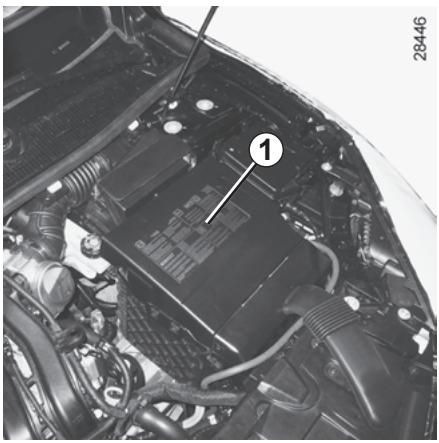

Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion.
Véhicule équipé de la fonction Stop and Start À la suite d’un changement ou d’une déconnexion de la batterie, le message « Batterie neuve ? » apparait au tableau de bord. Sélectionnez « Oui » ou « Non » par appui court sur l’une des touches 8 ou 9 puis confirmez par un appui long sur l’une des deux touches.
Représentant de la marque. 4.13
Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’extérieur du véhicule régulièrement. Votre véhicule bénéficie des techniques anticorrosion performantes. Il n’en demeure pas moins soumis à l’action de différents paramètres. Agents atmosphériques corrosifs – pollution atmosphérique (villes et zones industrielles), – salinité de l’atmosphère (zones maritimes surtout par temps chaud), – conditions climatiques saisonnières et hygrométriques (sel répandu sur la chaussée en hiver, eau de nettoyage des rues…). Incidents de circulation Actions abrasives Poussière atmosphérique, sable, boue, gravillons projetés par d’autres véhicules… Un minimum de précautions s’impose pour vous assurer contre ces risques.
– la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse ; – la fiente d’oiseaux qui produit une réaction chimique avec la peinture amenant à une action décolorante rapide pouvant aller jusqu’au décollement de la peinture ; Il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ; – le sel, surtout dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus.
(ex. : pare-chocs) à l’aide d’appareils de nettoyage haute pression ou de pulvérisations de produits non homologués par nos services techniques. Cela pourrait provoquer des risques d’oxydation ou de mauvais fonctionnement.
Laisser s’accumuler les souillures extérieures. Laisser la rouille se développer à partir de blessures accidentelles. Enlever des taches avec des solvants, non sélectionnés par nos services, qui peuvent attaquer la peinture. Rouler dans la neige et la boue sans laver le véhicule, particulièrement les passages de roues et le dessous de caisse.
Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique). Respectez l’espacement des véhicules en cas de roulage sur route gravillonnée pour éviter de blesser votre peinture. Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion. N’oubliez pas les visites périodiques, dans le cas où votre véhicule bénéficie d’une garantie anticorrosion. Reportezvous au document d’entretien. Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières… Il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos Services Techniques.
Déposez le fouet d’antenne radio si le véhicule en possède un. Pensez à retirer l’adhésif et remettre l’antenne une fois le lavage terminé.
– utiliser des produits à base de cire (lustrage) ; – frotter de manière intensive ; – passer le véhicule sous un portique de lavage ; – laver le véhicule avec un appareil à haute pression ; – coller des autocollants sur la peinture (risque de marquage). Ce qu’il faut faire Lavez à l’eau abondamment, et à la main, le véhicule à l’aide d’un chiffon doux, d’une éponge douce...
Les projecteurs étant équipés de «glaces» plastiques, utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d’eau savonneuse puis rincez toujours avec un chiffon doux ou coton. Terminez en essuyant délicatement avec un chiffon sec doux. L’emploi de produits à base d’alcool est à proscrire.
Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’intérieur du véhicule régulièrement.
Quelle que soit la nature de la tâche, utilisez de l’eau savonneuse froide (éventuellement tiède) à base de savon naturel. L’emploi de détergents (liquide pour vaisselle, produit en poudre, produits à base d’alcool...) est à proscrire.
Utilisez soit les produits sélectionnés par nos services techniques (Boutique de la marque) soit de l’eau tiède savonneuse avec une éponge et séchez avec un chiffon sec. L’emploi de détergents ou teinture est à proscrire.
Dépoussiérez régulièrement les textiles. Tâche liquide Particularité des bonbons, chewinggums Posez un glaçon sur la tâche afin de la cristalliser puis procédez comme indiqué pour une tâche solide.
Démontage/remontage d’équipements amovibles montés d’origine dans le véhicule Si vous devez retirer des équipements amovibles pour nettoyer l’habitacle (par exemple des surtapis), veillez toujours à les réinstaller correctement et du bon côté (le surtapis conducteur doit être remonté coté conducteur...) et de les maintenir par les éléments livrés avec l’équipement (par exemple, le surtapis conducteur doit toujours être maintenu à l’aide d’éléments de fixation préinstallés).
Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum… qui pourraient endommager l’habillage de la planche de bord.
Il est fortement déconseillé d’utiliser un appareil de nettoyage haute pression ou de pulvérisation à l’intérieur de l’habitacle : sans précaution d’usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule.
– ouvrez la porte de coffre ; – suivant véhicule, dévissez les crochets d’arrimage ; – repliez le tapis de coffre à l’aide de la languette 1 ; – dévissez la fixation centrale ; – retirez la roue de secours.
La fonction « système de surveillance de pression des pneumatiques » ne contrôle pas la roue de secours (la roue remplacée par la roue de secours disparaît de l’afficheur au tableau de bord). Reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2.
Véhicules équipés d’une roue de secours différente des quatre autres roues : – Ne montez jamais plus d’une roue de secours sur un même véhicule. – Remplacez au plus tôt la roue de secours par une roue identique à celle d’origine. – Durant l’utilisation, qui doit être temporaire, la vitesse de roulage ne doit pas dépasser la vitesse indiquée sur l’étiquette située sur la roue. – Le montage de cette roue peut modifier le comportement habituel de votre véhicule. Évitez les accélérations ou décélérations brutales et réduisez votre vitesse en virage. – Si vous devez utiliser des chaînes à neige, montez la roue de secours sur l’essieu arrière et vérifiez les pressions de gonflage. 5.2
véhicule, ou tout autre objet gonflable (bouée, bateau…).
(ou crevés) peut nuire à la sécurité et s’avérer être non réparable. Cette réparation est temporaire
Assurez-vous aussi que votre jante est en bon état. Ne retirez pas le corps étranger à l’origine de la crevaison si celui-ci est toujours dans le pneumatique.
(et réparé si cela est possible) par un spécialiste dans les plus brefs délais. Lors du remplacement d’un pneumatique réparé à l’aide de ce kit, vous devez en avertir le spécialiste. Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.
Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Repré sentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
Si une pression minimum de 1,8 bar n’est pas atteinte après 15 minutes, la réparation n’est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
– branchez la prise 8 dans la prise accessoires de la planche de bord du véhicule ; – appuyez sur l’interrupteur 5 pour gonfler le pneumatique à la pression préconisée (reportez-vous à l’étiquette collée sur le chant de porte conducteur) ; – après 5 minutes maximum, arrêtezle gonflage pour lire la pression (sur le manomètre 4) ; Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 4 indique brièvement une pression jusqu’à 6 bars, ensuite la pression chute.
Le kit ne doit pas fonctionner plus de 15 minutes consécutives.
– à la fin de la première opération de gonflage le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou ; – démarrez sans délai et roulez entre 20 et 60 km/h de manière a répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêtez vous pour contrôler la pression ; – si la pression est supérieure à 1,3 bar mais inférieure à celle préconisée réajustez-la (reportez-vous à l’étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n’est pas possible. Nota : après utilisation du kit de gonflage, pensez à vous rendre chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
De plus, réduisez votre vitesse et, dans tous les cas, ne dépassez pas 80 km/h. L’étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle. Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.

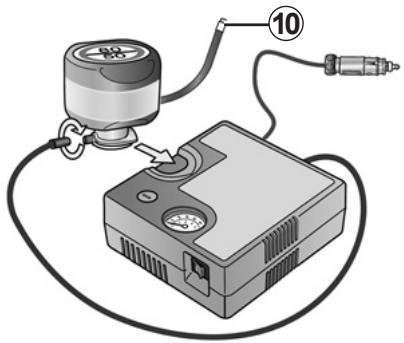

– dévissez le bouchon de valve de la roue concernée et vissez-y l’embout de gonflage de la bouteille 10 ; – branchez l’embout 11 impérativement dans la prise accessoires du véhicule ; – appuyez sur l’interrupteur 13 pour gonfler le pneumatique à la pression préconisée (reportez-vous au paragraphe « Pression de gonflage des pneumatiques ») ;
Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 14 indique brièvement une pression jusqu’à 6 bars, ensuite la pression chute. – ajustez la pression : pour l’augmenter, continuez le gonflage avec le kit, pour la diminuer, appuyez sur le bouton 15. Si une pression minimum de 1,8 bar n’est pas atteinte après 15 minutes, la réparation n’est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
D 10 Le kit ne doit pas fonctionner plus de 15 minutes consécutives.
– À la fin de la première opération de gonflage, le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou.
20 et 60 km/h de manière à répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêtez-vous pour contrôler la pression. – Si la pression est supérieure à 1,3 bar, mais inférieure à celle préconisée, réajustez-la (reportez-vous à l’étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n’est pas possible.
Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
De plus, réduisez votre vitesse et, dans tous les cas, ne dépassez pas 80 km/h. L’étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle. Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.
Permet de visser/dévisser les vis de roues pour les véhicules équipés de jantes en aluminium.
« Remorquage » en chapitre 5.
être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule.
Nota : en cas d’utilisation de vis antivol, reportez-vous au paragraphe « Changement de roue ».
Lorsque des vis de roue sont livrées dans le bloc outils, utilisez ces vis exclusivement pour la roue de secours : reportez-vous à l’étiquette située sur la roue de secours. Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule.

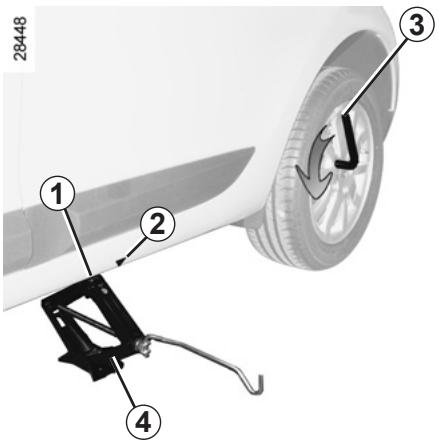

Commencez à visser le cric à la main pour placer convenablement sa semelle (légèrement rentrée sous le véhicule). Donnez quelques tours de manivelle jusqu’à décoller la roue du sol.
Enclenchez le signal de détresse. Garez le véhicule à l’écart de la circulation sur un sol plan non glissant et résistant (si nécessaire, interposez un support solide sous la semelle du cric). Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position P pour les boîtes de vitesses automatiques). Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.
Représentant de la marque.
à remplacer soit à 3 centimètres maximum du sol.
Démontez les vis et retirez la roue. Mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu. Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours. Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et descendez le cric. Roue au sol, serrez les vis fortement, et faites contrôler le serrage (couple de serrage 110 N.m) et la pression de gonflage de la roue de secours le plus rapidement possible. Vis antivol Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d’impossibilité de montage de l’enjoliveur de roue).
Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.
Représentant de la marque.
état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos services techniques comportent des témoins d’usure 1 qui sont constitués de bossages- témoins incorporés dans l’épaisseur de la bande de roulement.

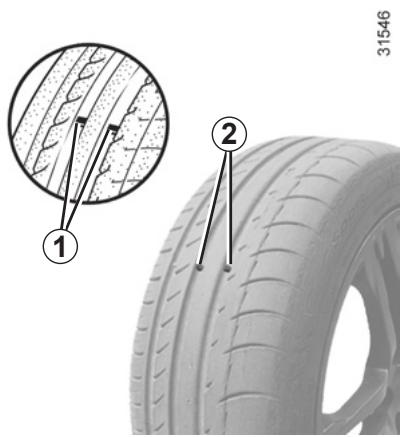

bossages-témoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n’est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées. Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.
Dans ce cas, faites vérifier leur état par un Représentant de la marque.
Pressions de gonflage
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.
échauffements anormaux des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :
Suivant véhicule, vous disposez d’un adaptateur à positionner sur la valve avant de faire l’appoint d’air.
Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste. Une monte différente de pneumatiques peut modifier : – la conformité de votre véhicule aux réglementations en vigueur ; – son comportement en virages ; – la lourdeur de la direction ; – la monte de chaînes.
– risque d’éclatement ou de perte de la bande de roulement. La pression de gonflage dépend de la charge et de la vitesse d’utilisation. Ajustez les pressions en fonction des conditions d’utilisation (reportez-vous à l’étiquette collée sur le chant de porte conducteur).
Reportez-vous aux paragraphes « Roue de secours » et « Changement de roue » en chapitre 5.
Ce type d’équipement n’est utilisable que durant une période limitée et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur. Ces pneus doivent équiper les deux roues de l’essieu avant au minimum.
Nous vous conseillons d’équiper les quatre roues afin de préserver le plus possible les qualités d’adhérence de votre véhicule. Attention : ces pneumatiques comportent parfois un sens de roulage et un indice de vitesse maxi qui peut être inférieur à la vitesse maxi de votre véhicule.
Représentant de la marque qui saura vous conseiller sur le choix de l’équipement le mieux adapté à votre véhicule.
Si vous désirez utiliser des chaînes, il est impératif de prendre des équipements spécifiques. Consultez un Représentant de la marque. 5.14

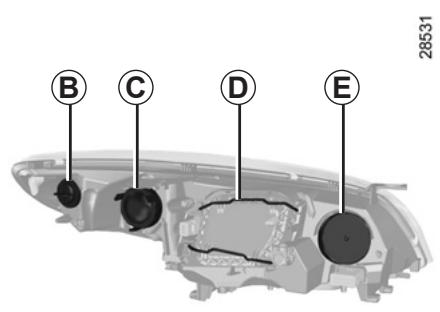

Feu indicateur de direction
Type de la lampe : PY21W.

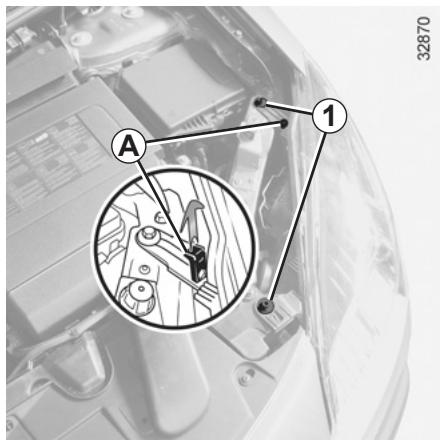

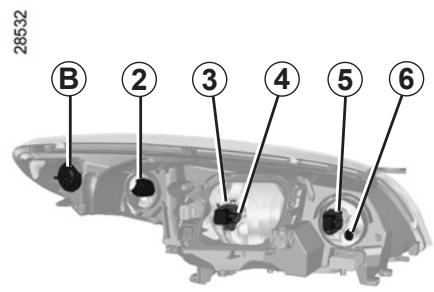

La lampe changée, veillez à bien repositionner le cache. Feu de croisement avec lampes au Xénon Type de lampe : D1S.
Déposez le cache E et tirez sur le porte-lampe 6.
Déposez le cache E, appuyez sur le porte-lampe 5 vers le bas pour le déverrouiller. Type de la lampe : H7.
Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Risque de blessures. Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.
Représentant de la marque.
5 Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

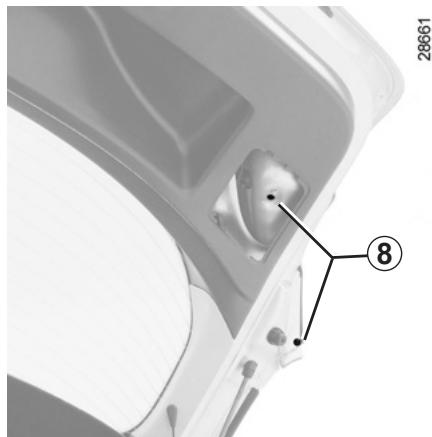

Type de lampe : P21/5W. Remontage Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.
Risque de blessures. 5.20

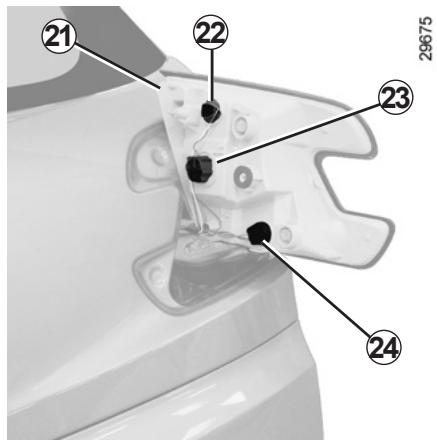

Type de lampe : P21W. Feu de brouillard 24 Type de lampe : H21W. Remontage Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage. Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures. 5.21

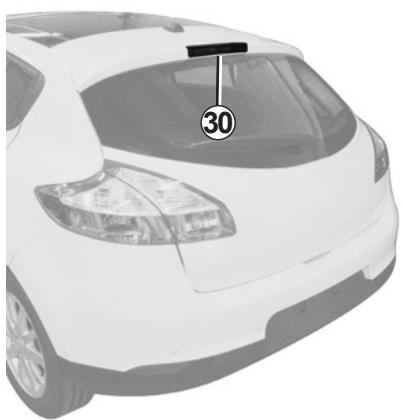

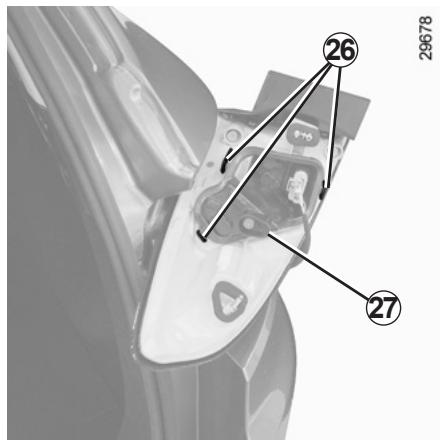

26 Feu indicateur de direction 29

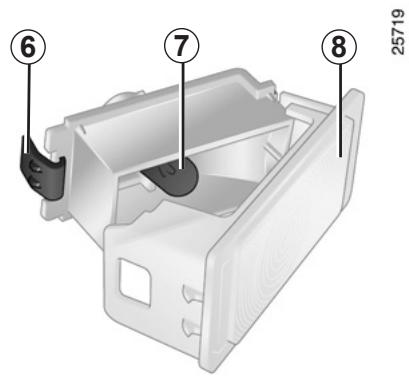

– retirez le couvercle de l’éclaireur pour accéder à la lampe. Type de lampe : W5W.
Risque de blessures. 5.23
– lors de l’extraction du plafonnier, veillez à ne pas tirer sur les fils électriques ;
Nota : pour sortir l’ampoule défectueuse, vous pouvez vous aider d’un outil de type tournevis plat. Type de lampe : W5W.

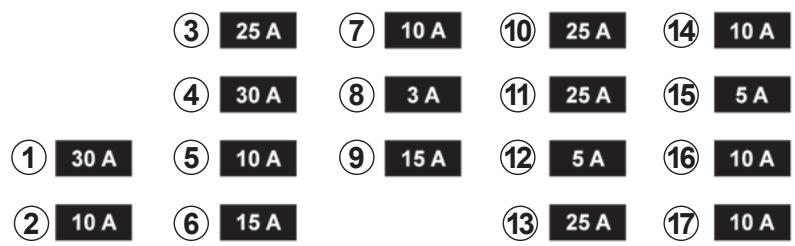

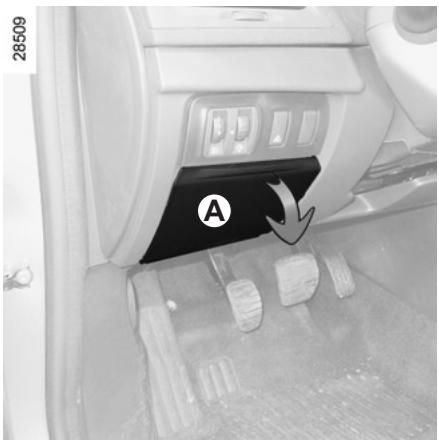

Risque de blessures.

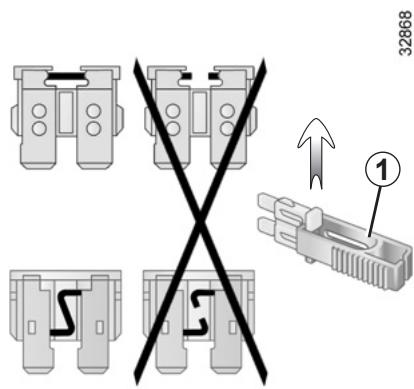

Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.
Il est recommandé de ne pas utiliser les emplacements fusibles libres.

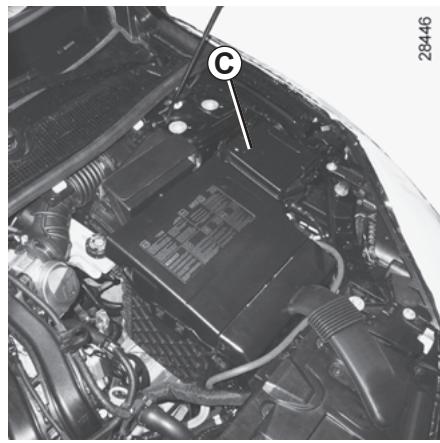

16 Radio ; 17 Prise accessoire coffre ; – Lors de la charge, arrêtez le chargeur avant de connecter ou de déconnecter la batterie.
Le chargeur doit être compatible avec une batterie de tension nominale de 12 volts. Ne débranchez pas la batterie quand le moteur tourne. Conformez-vous aux instructions d’utilisation données par le fournisseur du chargeur de batterie que vous employez.
– Veillez à bien rebrancher les bornes d’une batterie après remontage.
Risque de blessures graves.
Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

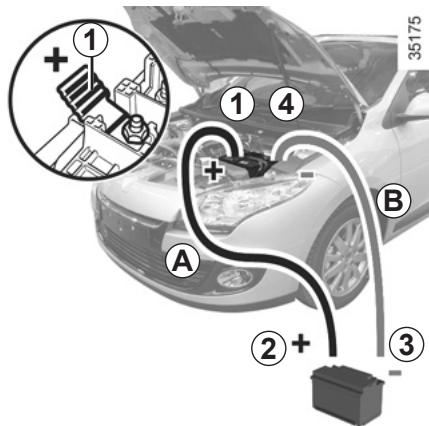

Démarrage avec la batterie d’un autre véhicule Pour démarrer, si vous devez utiliser la batterie d’un autre véhicule, procurez-vous des câbles électriques appropriés (section importante) chez un Représentant de la marque ou, si vous possédez déjà des câbles de démarrage, assurez-vous de leur bon état. Les deux batteries doivent avoir une tension nominale identique : 12 volts. La batterie fournissant le courant doit avoir une capacité (ampèreheure, Ah) au moins égale à la batterie déchargée. Assurez-vous qu’aucun contact n’existe entre les deux véhicules (risque de court-circuit lors de la liaison des pôles positifs) et que la batterie déchargée est bien branchée. Coupez le contact de votre véhicule. Démarrez le moteur du véhicule fournissant le courant en route et adoptez un régime moyen.
1 Fixez le câble négatif B sur la borne 3 (–) de la batterie fournissant le courant puis sur la borne 4 (–) de la batterie déchargée. Démarrez le moteur, dès qu’il tourne, débranchez les câbles A et B dans l’ordre inverse ( 4 - 3 - 2 - 1 ).
Risque de blessures et/ou d’endommagement du véhicule.
(mouvement A) et en soulevant de l’autre (mouvement B) puis remplacezla en respectant la polarité et le modèle, inscrit dans le couvercle 3.
Nota : lors du remplacement de pile, ne touchez pas au circuit électronique et aux contacts situés dans la carte RENAULT.
(insérez la carte RENAULT dans le lecteur de carte) et verrouiller/déverrouiller le véhicule (reportez-vous au paragraphe « Verrouillage et déverrouillage des ouvrants » en chapitre 1).
r emettez-les à un organisme chargé de la collecte et du recyclage des piles.

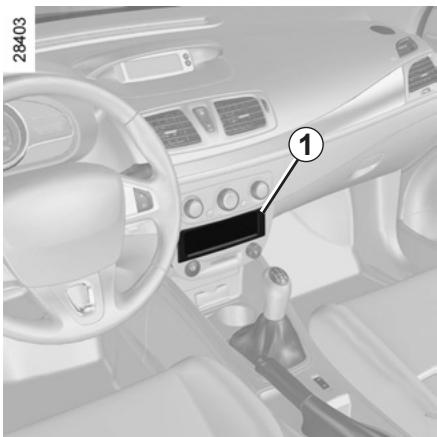

Pour l’installation d’un équipement, consultez un Représentant de la marque.
– Les caractéristiques des supports et câblages (disponibles dans le réseau de la marque) varient en fonction du niveau d’équipement de votre véhicule et du type de votre autoradio. Pour connaître leur référence, consultez un Représentant de la marque. – Toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés. 5.31
En cas de montage ultérieur d’équipement électrique assurez-vous que l’installation est bien protégée par un fusible. Faitesvous préciser l’ampérage et la localisation de ce fusible.
équipant le véhicule d’origine, il est recommandé de n’utiliser que des appareils avec antenne extérieure. Par ailleurs, nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ces appareils.
Si vous utilisez une canne antivol, fixez-la uniquement sur la pédale de frein. Gêne à la conduite Côté conducteur, n’utilisez impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne superposez pas plusieurs tapis. Risque de coincement des pédales

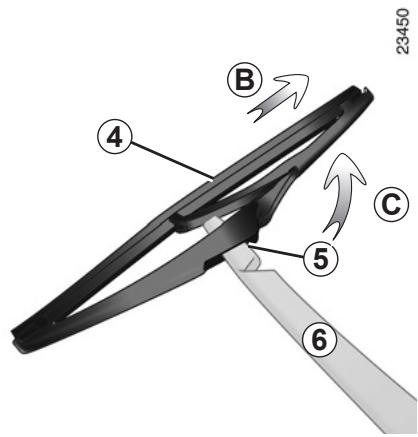

– nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l’eau savonneuse ; – ne les utilisez pas lorsque le pare-brise ou la lunette arrière sont secs ; – décollez-les du pare-brise ou de la lunette arrière lorsqu’ils n’ont pas fonctionné depuis longtemps. – Par temps de gel, a ssurez-vous que les balais d ’essuie-v itre ne sont pas immobilisés par le givre (risque d’échauffement du moteur). – Surveillez l’état des balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans. Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre.
(position N pour les véhicules équipés d’une boîte de vitesses automatique). La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l’éclairage du véhicule (feux « stop », feux de détresse…) La nuit le véhicule doit être éclairé. Remorquage terminé, exercez deux impulsions sur le bouton de démarrage du moteur (risque de décharge de la batterie).
RENAULT du lecteur pendant le remorquage.
être apte au freinage.
6 Moteur arrêté, les assistances de direction et de freinage ne sont plus opérationnelles.
– Il ne faut pas remorquer un véhicule dont l’aptitude au roulage est altérée. – Évitez les à-coups à l’accélération et au freinage qui pourraient endommager le véhicule. – Dans tous les cas, il est conseillé de ne pas dépasser 50 km/h. – Ne poussez pas le véhicule si la colonne de direction est verrouillée.

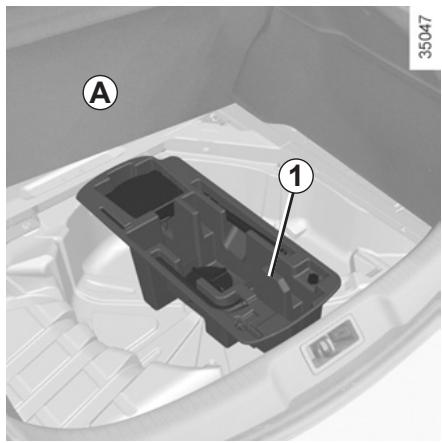

Utilisez exclusivement l’anneau de remorquage 4 et la clé de roue ou le levier situés sous le tapis de coffre dans le bloc outils (reportez-vous au paragraphe « Bloc outils » en chapitre 5).
Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité consultez dès que possible un Représentant de la marque.
Remplacez la pile. Vous pouvez toujours verrouiller/déverrouiller et démarrer votre véhicule (reportez-vous aux paragraphes « Verrouillage, déverrouillage des ouvrants » en chapitre 1 et « Démarrage, arrêt du moteur » en chapitre 2).
(téléphone portable…).
Vous actionnez le démarreur
Batterie déchargée ou hors Branchez une autre batterie sur la batterie déd’usage. faillante. Reportez-vous au paragraphe « Batterie : dépannage » en chapitre 5 ou remplacez la batterie si nécessaire. Ne poussez pas le véhicule si la colonne de direction est verrouillée. Circuit défectueux. Le moteur ne veut pas démarrer.
La carte RENAULT « mains Insérez la carte dans le lecteur de carte pour délibres » ne fonctionne pas. marrer. Reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2.
Anomalies de fonctionnement (3/6) Sur route
état par un Représentant de la marque.
« Particularité des versions diesel » en chapitre 2.
éloignez-vous du véhicule et faites appel à un Représentant de la marque.
à l’accélération
Consultez un Représentant de la marque.
Faites appel à un Représentant de la marque.
Appareillage électrique L’allumage du témoin de non-port des ceintures avant est incohérent avec l’état de bouclage des ceintures.
à carburant. À défaut, possibilité d’utiliser ponctuellement du Gazole carburant sans plomb : L’étiquette située dans la trappe à carburant – d’Indice d’Octane 91 pour une étiquette indivous indique les carburants autorisés. quant 95, 98 ; – d’Indice d’Octane 87 pour une étiquette indiquant 91, 95, 98.
Représentant de la marque. Le montage de bougies non spécifiées peut entraîner la détérioration de votre moteur.

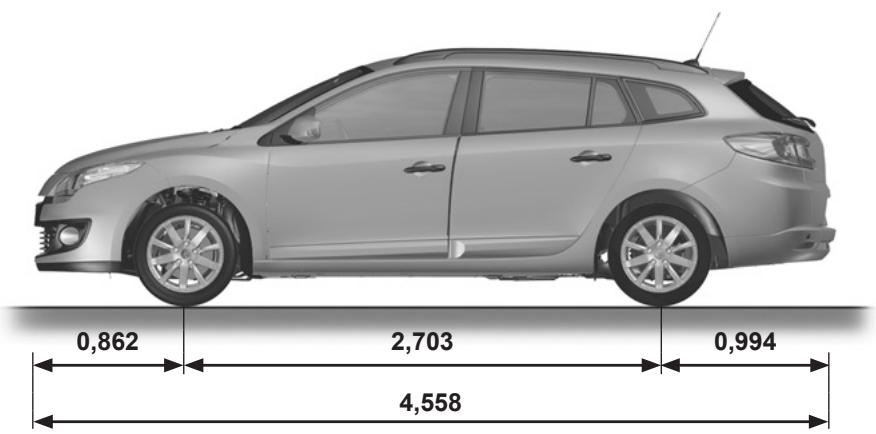

– un dépassement de la MMTA arrière dans la limite de 15 %, – un dépassement de la MMAC dans la limite de 10 % ou 100 kg (à la première de ces deux limites atteinte). Dans les deux cas, la vitesse maximum de l’ensemble roulant ne doit pas dépasser 100 km/h et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI). – Le rendement moteur et l’aptitude en côte diminuant avec l’altitude, nous préconisons de réduire la charge maximum de 10 % à 1 000 mètres, puis 10 % supplémentaires à chaque palier de 1 000 mètres. Report de charge versions Break Suivant législation locale, lorsque la Masse Maxi Autorisée en Charge du véhicule n’est pas atteinte, il est possible de reporter jusqu’à 200 kg sur la remorque freinée dans la limite de la Masse Totale Roulante du véhicule.
Les pièces de rechange d’origine sont conçues sur la base d’un cahier des charges très strict et font l’objet de tests spécifiques. De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs. En utilisant systématiquement les pièces de rechange d’origine, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.
Notice Facile
