MODE D'EMPLOI LAGUNA 3 RENAULT

Bienvenue à bord de votre véhicule Cette notice d’utilisation et d’entretien réunit à votre intention les informations qui vous permettront : – de bien connaître votre véhicule et, par là même, de bénéficier pleinement, et dans les meilleures conditions d’utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté. – de maintenir son fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien. – de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l’intervention d’un spécialiste. Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouveautés techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire. Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :

Pour indiquer une notion de risque, de danger ou une consigne de sécurité.

La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l’ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation. De même, certains équipements devant apparaître en cours d’année peuvent être décrits dans ce document. Enfin, dans toute la notice, lorsqu’il est fait référence au Représentant de la marque il s’agit d’un Représentant RENAULT.

Bonne route au volant de votre véhicule.

Traduit du français. Reproduction ou traduction, même partielle, interdite sans autorisation écrite du constructeur du véhicule.

Allumage à distance de l’éclairage. Verrouillage/déverrouillage du coffre. Clé intégrée.

La carte RENAULT « SERVICE », pour les véhicules qui en sont équipés, est identifiable au mot « SERVICE » gravé sur la carte. Reportez-vous au paragraphe « Carte RENAULT SERVICE » en chapitre 1. à distance » et « Toit ouvrant électrique : fermeture à distance » en chapitre 3 ; – le démarrage du moteur, reportezvous au paragraphe « Démarrage moteur » en chapitre 2.

Assurez-vous d’avoir une pile en bon

état, du bon modèle et introduite correctement. Sa durée de vie est d’environ deux ans : remplacez-la lorsque le message « pile carte faible » apparaît au tableau de bord (reportez-vous au paragraphe « Carte RENAULT : pile » en chapitre 5).

Champ d’action de la carte

RENAULT Il varie selon l’environnement : attention aux manipulations de la carte

RENAULT pouvant verrouiller ou déver­rouiller le véhicule par appuis involontaires sur les boutons.

Pile déchargée, vous pouvez toujours verrouiller/déverrouiller et démarrer le véhicule. Reportez-vous aux paragraphes « Verrouillage/déverrouillage du véhicule » en chapitre 1 et « Démarrage moteur » en chapitre 2.

Responsabilité du conducteur

Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.

Cartes RENAULT : généralités (2/2)

Accès à la clé 5 Appuyez sur le bouton 6 et tirez sur la clé 5 puis relâchez le bouton.

6 « Verrouillage/déverrouillage des portes ». Une fois entré dans le véhicule à l’aide de la clé intégrée, replacezla dans son logement dans la carte RENAULT puis introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.

En cas de perte, ou si vous désirez une autre carte RENAULT, adressez‑vous exclusivement chez un

Représentant de la marque. En cas de remplacement d’une carte RENAULT, il sera nécessaire d’amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l’ensemble. Vous avez la possibilité d’utiliser jusqu’à quatre cartes RENAULT par véhicule.

La clé intégrée sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner : – usure de la pile de la carte RENAULT, batterie déchargée…

– utilisation d’appareils fonctionnant sur la même fréquence que la carte ;

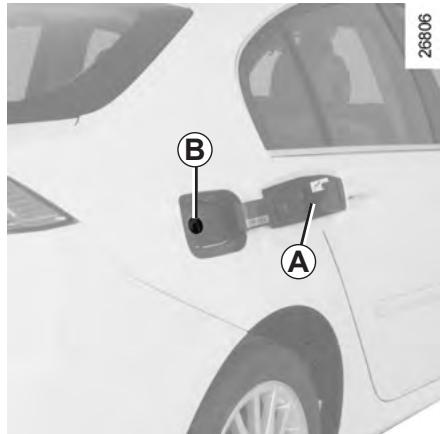

Verrouillage des portes et de la trappe à carburant 1

RENAULT est restée dans le lecteur, il y a une condamnation puis une décondamnation rapide des ouvrants sans clignotement des feux de détresse.

Déverrouillage/verrouillage du coffre seul

Déverrouillage des portes et de la trappe à carburant

Pressez le bouton 4 pour déverrouiller ou pour verrouiller le coffre.

Pressez le bouton de déverrouillage 1.

Le déverrouillage est visualisé par un clignotement des feux de détresse. Particularités (pour certains pays) : – un appui sur le bouton 1 permet de déverrouiller uniquement la porte conducteur et la trappe à carburant ; – deux appuis successifs sur le bouton 1 permettent alors de déverrouiller tous les ouvrants.

Permet, par exemple, de repérer de loin le véhicule stationné dans un parking.

Un appui sur le bouton 3 allume les feux de croisement du véhicule, les répétiteurs latéraux et l’éclairage intérieur pendant environ 30 secondes. Nota : un nouvel appui sur le bouton 3 éteint l’éclairage.

Alarme de non-détection de la carte RENAULT Si vous ouvrez une porte moteur tournant alors que la carte n’est pas dans le lecteur, le message « carte non détectée » et un signal sonore vous en averti. L’alerte disparaît lorsque la carte est remise dans le lecteur.

Les clignotements des feux de détresse vous renseignent sur l’état du véhicule :

– un clignotement indique que le véhicule est complètement déverrouillé ; – deux clignotements indiquent que le véhicule est complètement verrouillé ;

PDA, téléphone…) qui peuvent perturber le fonctionnement.

Un appui sur le bouton 3 ou 4 (lorsque le véhicule en est équipé) déverrouille

également tout le véhicule.

Pour les véhicules qui en sont équipés, elle permet, en plus des fonctionnalités de la carte RENAULT à télécommande, le verrouillage/déverrouillage sans action sur la carte RENAULT lorsqu’elle est présente dans la zone d’accès 1.

Carte RENAULT dans la zone 1, passez la main derrière une poignée 2 : le véhicule se déverrouille (dans certains cas, il faut tirer deux fois la poignée 2 pour déverrouiller le véhicule et ouvrir la porte).

Le déverrouillage est visualisé par un clignotement des feux de détresse.

à l’aide du bouton 5, à l’aide de la carte

RENAULT. Verrouillage à l’éloignement Carte RENAULT sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone 1. Nota : la distance à laquelle se verrouille le véhicule dépend de l’environnement.

Le verrouillage est visualisé par deux clignotements des feux de détresse et par un bip sonore.

Ce bip sonore peut être modifié ou supprimé. Consultez un Représentant de la marque. Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte est présente dans l’habitacle (ou dans le lecteur de carte), il n’y a pas de verrouillage. Dans ce cas, il n’y a pas de signal sonore ni de clignotement des feux de détresse.

Si vous désirez vérifier la condamnation après un verrouillage à l’aide du bouton 5, vous disposez d’environ trois secondes pour actionner les poignées de portes sans déverrouillage. Ensuite, le mode « mains libres » est de nouveau actif et toute action sur une poignée provoque le déverrouillage du véhicule.

Carte RENAULT « mains libres » : utilisation (3/3)

RENAULT Portes et coffre fermés, appuyez sur le bouton 6 : le véhicule se verrouille.

Le verrouillage est visualisé par deux clignotements des feux de détresse. Nota : la distance maximale à laquelle se verrouille le véhicule dépend de l’environnement.

Moteur tournant, si après avoir ouvert et fermé une porte, la carte n’est plus dans l’habitacle, le message « carte non détectée » (accompagné d’un signal sonore lorsque la vitesse passe un seuil) vous alerte que la carte n’est plus dans le véhicule. Cela évite par exemple de partir après avoir déposé un passager avec la carte sur lui.

L’alerte disparaît lorsque la carte est de nouveau détectée.

Le verrouillage du véhicule ne peut se faire si : – un ouvrant (porte ou coffre) est ouvert ou mal fermé ; – une carte est restée dans la zone 7 (ou dans le lecteur de carte) et qu’aucune autre carte ne se trouve dans la zone de détection extérieure.

Après un verrouillage/déverrouillage du véhicule ou du coffre seul à l’aide des boutons de la carte RENAULT, le verrouillage à l’éloignement et le déverrouillage en mode mains libres sont désactivés.

Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule. 1.7

CARTE RENAULT : supercondamnation

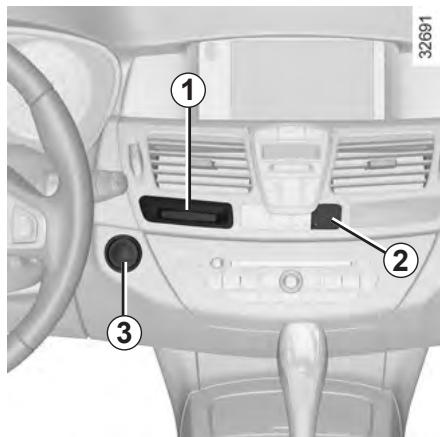

Pour désactiver la supercondamnation 1 2

Lorsque le véhicule est équipé de la supercondamnation, celle-ci permet de verrouiller les ouvrants et d’empêcher l’ouverture des portes par les poignées intérieures (cas d’un bris de glace suivi d’une tentative d’ouverture des portes par l’intérieur).

Pour activer la supercondamnation

– ou, exercez deux impulsions rapprochées sur le bouton de la poignée de porte conducteur 3.

N’utilisez jamais la supercondamnation des portes s’il reste quelqu’un à l’intérieur du véhicule.

Déverrouillez le véhicule à l’aide du bouton 1 de la carte RENAULT.

L’activation de la supercondamnation active aussi, pour les véhicules qui en sont équipés, la fermeture à distance des vitres et/ou du toit ouvrant électrique.

Après une activation de la supercondamnation à l’aide du bouton 2, le verrouillage à l’éloignement et le déverrouillage en mode mains libres sont désactivés. Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.

Carte RENAULT « service »

Désactivation du mode Dans certaines situations, vous désirez confier votre véhicule à une tierce personne (valet de parking, dépanneur…) tout en lui limitant l’accès. La carte RENAULT « SERVICE » autorise le verrouillage du véhicule mais permet seulement le déverrouillage de la porte conducteur et le démarrage du véhicule.

– démarrez le moteur avec une carte RENAULT (autre que la carte

RENAULT « SERVICE »). Carte dans le lecteur 1, appuyez sur le bouton 3.

« SERVICE » Insérez la carte RENAULT « SERVICE » dans le lecteur de carte 1. Tous les ouvrants du véhicule se verrouillent (sauf la porte conducteur).

La commande de verrouillage/déverrouillage de l’intérieur 2 est désactivée pendant l’utilisation du véhicule à l’aide de la carte RENAULT

« SERVICE ». Chaque véhicule ne peut posséder qu’une seule carte RENAULT « SERVICE ». Pendant l’utilisation d’une carte Par mesure de sécurité, les manoeuvres d’ouverture/ fermeture ne doivent se faire que véhicule à l’arrêt.

À l’ouverture d’une porte, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé.

Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le message

« coffre ouvert » ou « porte ouverte » (suivant l’ouvrant) apparaît au tableau de bord accompagné d’un témoin, dès que le véhicule atteint environ 10 km/h.

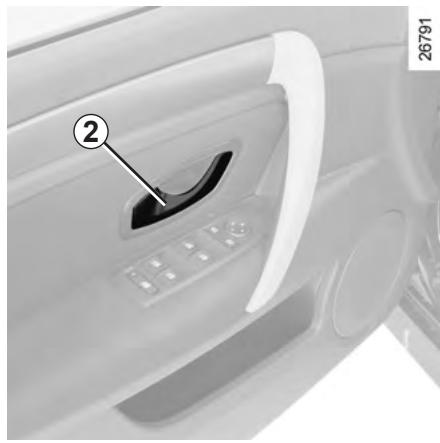

Ouverture et fermeture des portes (2/2)

Nota : en cas de défaillance du système, le message « sécurité enfants à contrôler » s’affiche au tableau de bord : consultez un Représentant de la marque.

Sécurité occupants arrière

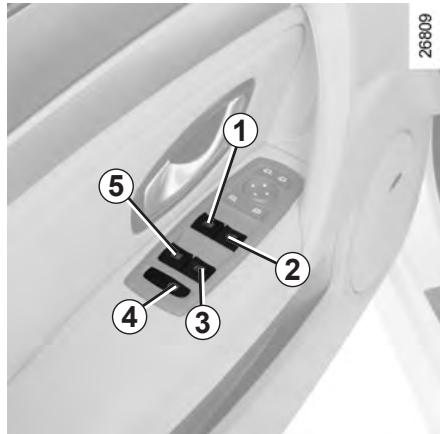

Le conducteur peut autoriser le fonctionnement des portes arrière et, suivant véhicule, des lève-vitres en appuyant sur le contacteur 1 côté dessin. Suivant véhicule, en cas de défaillance : – un bip sonore retentit ; – un message s’affiche au tableau de bord ; – le témoin intégré ne s’allume pas. Après un débranchement de la batterie vous devez appuyer sur le contacteur 1 côté dessin, pour condamner les portes arrière.

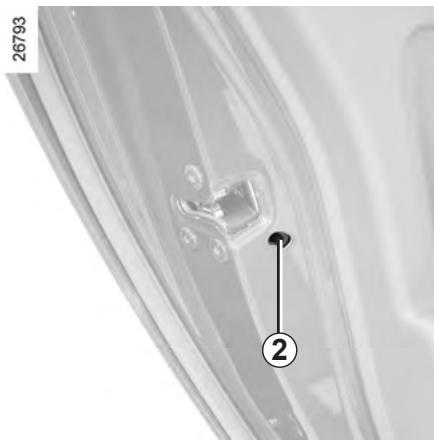

Véhicule avec verrouillage manuel des portes Pour rendre impossible l’ouverture des portes arrière de l’intérieur, déplacez le levier 2 et vérifiez de l’intérieur que les portes sont bien condamnées.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. RISQUE DE MORT OU BLESSURES GRAVES. 1.11

verrouillage, déverrouillage des ouvrants (1/2)

Verrouillage/déverrouillage des portes de l’extérieur Celui-ci se fait à l’aide de la carte RENAULT : reportez-vous aux paragraphes « Cartes RENAULT » en chapitre 1. Dans certains cas, la carte RENAULT peut ne pas fonctionner : – usure de la pile de la carte RENAULT, batterie déchargée...

Il est possible alors :

– d’utiliser la clé intégrée à la carte pour déverrouiller la porte avant gauche ; – de verrouiller manuellement chacune des portes (reportez-vous à la page suivante) ; – d’utiliser la commande de verrouillage/déverrouillage des portes de l’intérieur (reportez-vous aux pages suivantes).

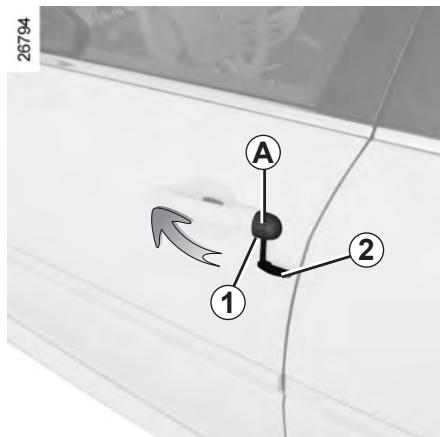

Utilisation de la clé intégrée

(à l’aide de l’embout de la clé 2) au niveau de l’encoche 1.

Celle-ci est désormais verrouillée de l’extérieur.

Effectuez un mouvement vers le haut pour ôter le cache A.

Introduisez la clé 2 dans la serrure et verrouillez ou déverrouillez la porte avant gauche.

L’ouverture ne pourra alors se faire que de l’intérieur du véhicule ou par la clé pour la porte avant gauche.

verrouillage, déverrouillage des ouvrants (2/2)

Verrouillage des ouvrants sans la carte RENAULT Cas, par exemple, d’une pile déchargée, d’un non-fonctionnement temporaire de la carte RENAULT...

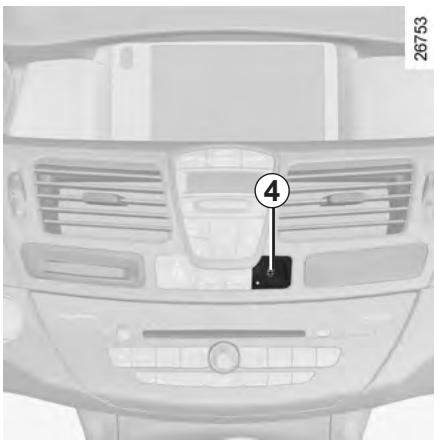

Commande de verrouillage/ déverrouillage de l’intérieur

Contact mis, le témoin intégré au

­contacteur 4 vous informe de l’état de verrouillage des ouvrants : – témoin allumé, les ouvrants sont verrouillés ; – témoin éteint, les ouvrants sont déverrouillés. Lorsque vous condamnez les portes, le témoin reste allumé puis s’éteint.

Le déverrouillage de l’extérieur du véhicule ne sera possible qu’avec la carte

RENAULT située dans la zone d’accès au véhicule.

Le contacteur 4 commande simultanément les portes, le coffre et, suivant véhicule, la trappe à carburant.

Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants. En cas de transport d’objets avec le coffre ouvert, vous pouvez tout de même verrouiller les autres ouvrants : moteur arrêté, exercez un appui de plus de cinq secondes sur le contacteur 4 pour verrouiller les autres ouvrants.

Témoin d’état des ouvrants

Ne quittez jamais votre véhi­cule en laissant une carte RENAULT à l’intérieur.

Après un verrouillage/déverrouillage du véhicule ou du coffre seul à l’aide des boutons de la carte RENAULT, le verrouillage à l’éloignement et le déverrouillage en mode mains libres sont désactivés. Pour revenir en fonctionnement mains libres : redémarrer le véhicule.

Responsabilité conducteur

Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence.

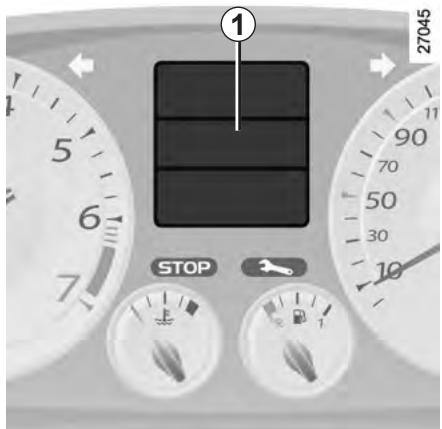

Reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1, fonction « Blocage auto des portes en roulant » :

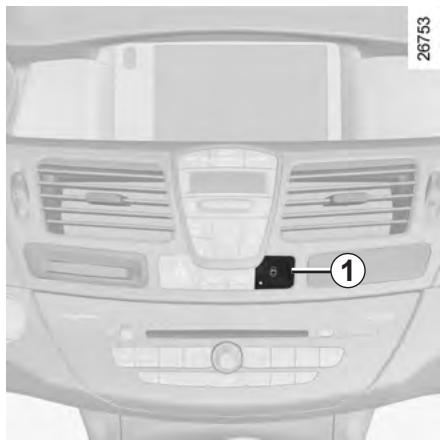

La décondamnation se fait :

– par appui sur le bouton 1 de décondamnation des portes. – à l’arrêt, par ouverture d’une porte avant. Nota : s’il y a ouverture/fermeture d’une porte, celle-ci se verrouille de nouveau automatiquement lorsque le véhicule atteint environ 10 km/h.

Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence.

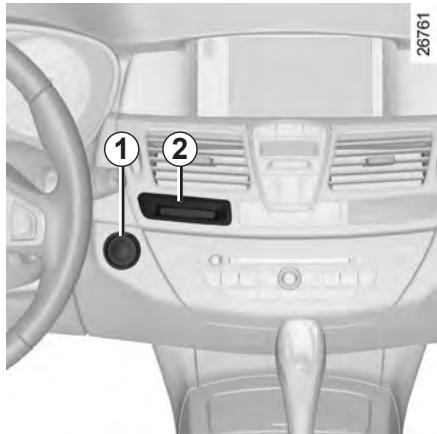

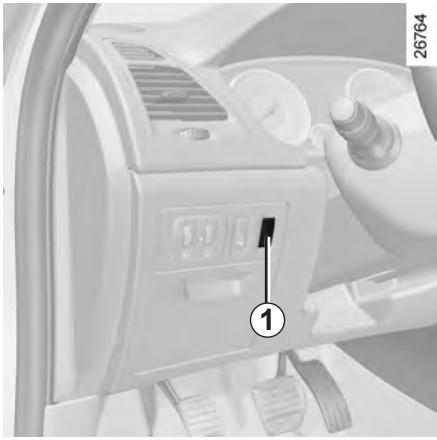

Anomalie de fonctionnement

Si vous constatez une anomalie de fonctionnement (pas de condamnation automatique, le voyant intégré au bouton 1 ne s’allume pas à la condamnation des ouvrants…) vérifiez en premier lieu la bonne fermeture de tous les ouvrants. S’ils sont bien fermés, adressez-vous à un Représentant de la marque.

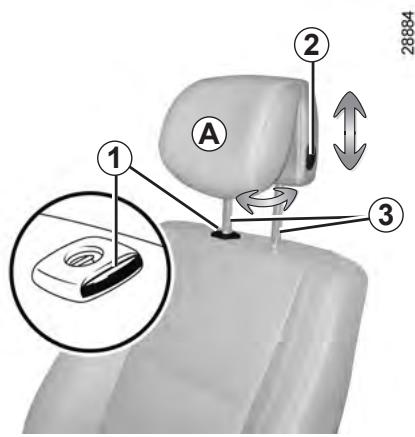

Pour régler l’inclinaison

Pour monter l’appui-tête

Tirez l’appui-tête vers le haut jusqu’à la hauteur désirée.

Pour descendre l’appui-tête

Appuyez sur le bouton 2 et accompagnez l’appui-tête dans sa descente jusqu’à la hauteur désirée.

Sortez les tiges 3 au maximum en tirant dessus. Veillez à leur alignement, leur propreté et, en cas de difficultés, vérifiez que les crans sont vers l’avant.

Introduisez les tiges de l’appui-tête dans les fourreaux (inclinez le dossier vers l’arrière si nécessaire). Enfoncez l’appui-tête jusqu’à son blocage puis appuyez sur le bouton 1 et enfoncez l’appui-tête au maximum. Veillez au bon verrouillage de chaque tige 3 sur le dossier du siège en essayant de les monter ou de les descendre.

Les trois crans supérieurs peuvent

être manipulés sans appui sur le bouton 2. Cependant, il est préférable d’appuyer sur ce bouton pour descendre l’appui-tête. L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut de l’appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale.

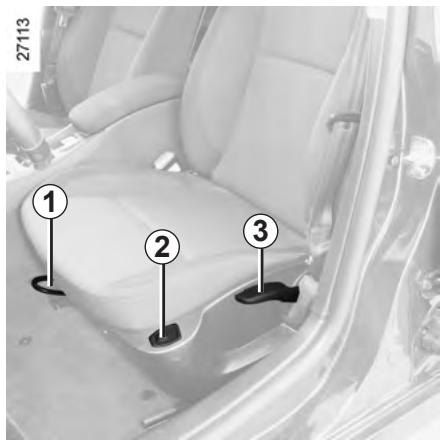

Sièges avant à commandes manuelles

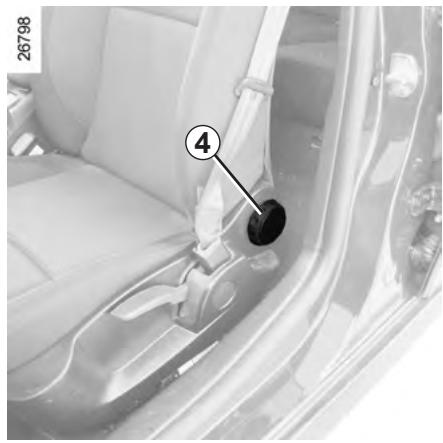

Pour incliner le dossier

Tournez la molette 4 jusqu’à la position désirée.

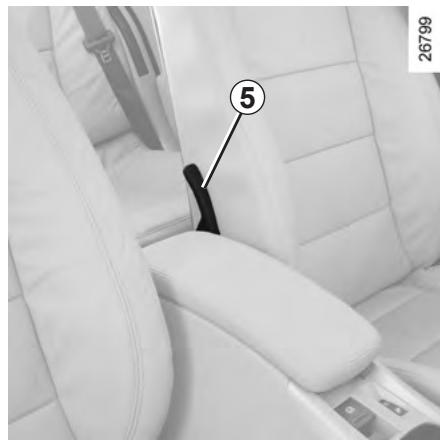

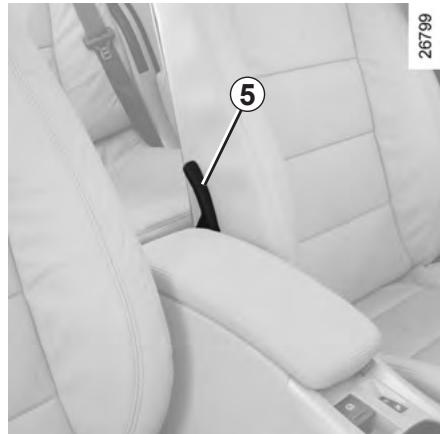

Pour régler le siège conducteur au niveau des lombaires :

Abaissez la manette 5 pour accentuer le soutien et levez-la pour l’atténuer.

Pour des raisons de sécurité, effectuez ces réglages voiture à l’arrêt. Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

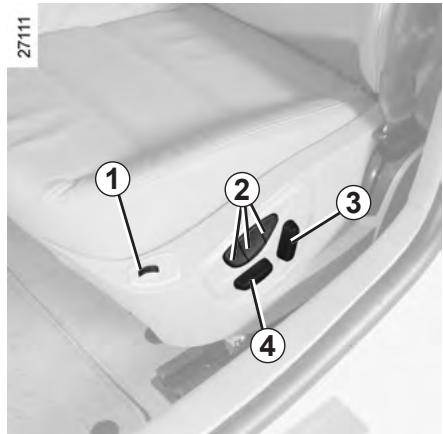

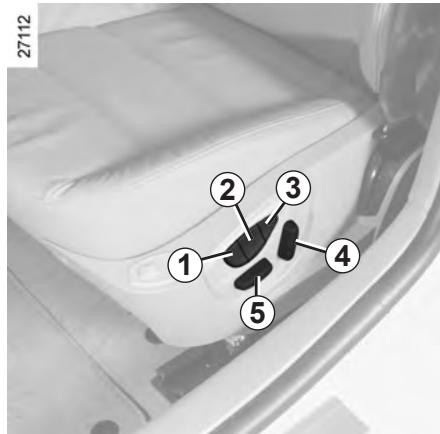

SIÈGES AVANT à COMMANDES ÉLECTRIQUES Le contacteur 3 sert aux réglages du dossier et le contacteur 4 sert aux réglages de l’assise.

Pour les véhicules qui en sont équipés, les boutons 2 servent à mémoriser la position de conduite choisie (reportezvous en page suivante).

1 – Pour rehausser ou abaisser l’avant de l’assise Actionnez l’avant du contacteur 4 vers le haut vers le bas.

Réglage du siège conducteur au niveau des lombaires :

Abaissez la manette 5 pour accentuer le soutien et levez-la pour l’atténuer.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt. Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation. 1.17

SIÈGE conducteur avec mémorisation

Rappel d’une position de conduite mémorisée Une position de conduite regroupe les réglages de l’assise, du dossier du siège conducteur et des rétroviseurs extérieurs.

La mémorisation de la position de conduite et le rappel de la position de conduite, par appui sur les boutons, sont possibles : – carte « mains-libres » détectée ou, suivant véhicule, carte RENAULT dans le lecteur carte ; – à l’ouverture de la porte conducteur.

Véhicule à l’arrêt, exercez un appui bref sur le bouton 1, 2 ou 3 suivant la position de conduite mémorisée souhaitée.

Réglez les rétroviseurs extérieurs (reportez-vous au paragraphe « Rétroviseurs » en chapitre 1)

Appuyez sur le bouton 1, 2 ou 3 jusqu’à entendre un bip sonore : la position de conduite (siège et rétroviseurs extérieurs) est mémorisée.

Pour mémoriser d’autres positions de conduite, répétez cette procédure pour chacun des boutons 1, 2 et 3.

Nota : le rappel de la position de conduite mémorisée est interrompu s’il y a appui sur l’un des boutons de réglage du siège durant le rappel.

En roulage, il n’est pas possible de procéder à un rappel de position de conduite.

Ceintures de sécurité (1/3)

Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.

Pour la bonne efficacité des ceintures arrière, assurez-vous du bon verrouillage de la banquette arrière. Reportez-vous au paragraphe

« Banquette arrière » chapitre 3.

Des ceintures de sécurité mal ajustées ou vrillées risquent de causer des blessures en cas d’accident.

Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte. Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n’exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire.

Avant de démarrer, procédez d’abord au réglage de la position de conduite, puis, pour tous les occupants, à l’ajustement de la ceinture de sécurité pour obtenir la meilleure protection.

Réglage de la position de conduite

– Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson…). C’est essentiel pour le positionnement correct du dos ;

– réglez l’avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l’enfoncement complet de la pédale d’embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ; – réglez la position de votre appuitête. Pour un maximum de sécurité la distance entre votre tête et l’appuitête doit être minimale ; – réglez la hauteur d’assise. Ce réglage permet d’optimiser votre vision de conduite ; – réglez la position du volant.

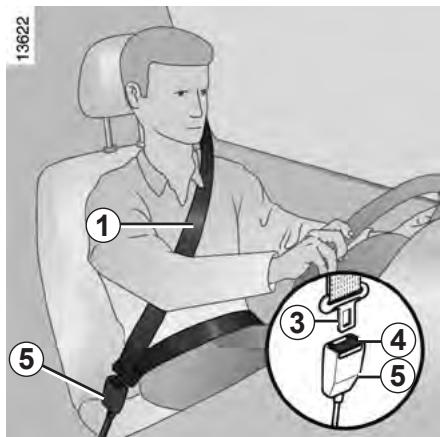

La sangle de thorax 1 doit être rapprochée le plus possible de la base du cou, sans toutefois porter sur ce dernier.

La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin. La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés…

Ceintures de sécurité (2/3)

Si votre ceinture est complètement bloquée, tirez lentement, mais fortement, la sangle pour en extraire environ 3 cm. Laissez-la se rembobiner seule puis déroulez à nouveau. Si le problème persiste, consultez un Représentant de la marque.

Témoin d’alerte de non-port des ceintures avant

Il s’allume au démarrage moteur puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n’est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 2 minutes. Nota : un objet posé sur l’assise passager peut dans certains cas déclencher le témoin d’alerte. Alerte de non-port de ceinture arrière Le nombre de ceintures arrière bouclées apparaît au tableau de bord pendant environ 30 secondes à chaque : – démarrage du véhicule ; – ouverture d’une porte ; – bouclage ou débouclage d’une ceinture arrière. Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur la banquette arrière.

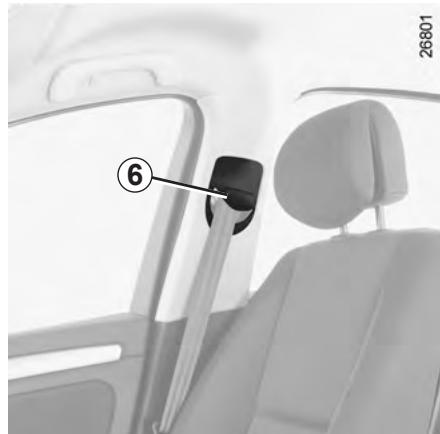

– pour descendre la ceinture, appuyez sur le bouton 6 et baissez simultanément la ceinture ;

– pour monter la ceinture, poussez vers le haut le bouton 6. Une fois le réglage effectué, assurezvous du bon verrouillage.

CEINTURES DE SÉCURITÉ (3/3)

Les informations suivantes concernent les ceintures avant et arrière du véhicule.

– Aucune modification ne doit être apportée aux éléments du système de retenue montés d’origine : ceintures et sièges ainsi que leurs fixations.

– Pour des cas particuliers (ex : installation d’un siège enfant), consultez un Représentant de la marque. – N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (exemples : pince à linge, clip…) : car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident. – Ne faites jamais passer la sangle baudrier sous votre bras, ni derrière votre dos. – N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture. – La ceinture ne doit pas être vrillée. – À la suite d’un accident, faites vérifier et si nécessaire remplacer les ceintures. De même, faites remplacer votre ceinture si celle-ci présente une dégradation. – Lors de la remise en place de la banquette arrière, veillez à bien repositionner la ceinture de sécurité de façon à pouvoir l’utiliser correctement. – Veillez à insérer le pêne de la ceinture dans le boîtier approprié. – Assurez-vous du bon positionnement du boîtier de verrouillage (il ne doit pas être caché, écrasé, plaqué... par des personnes ou des objets).

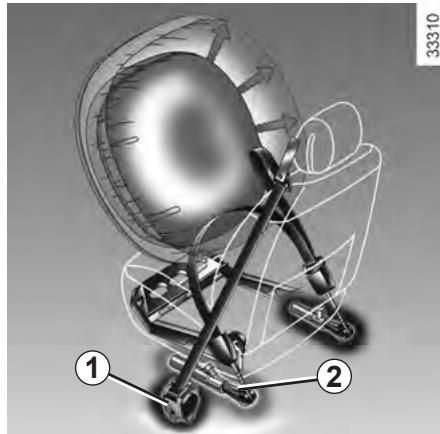

Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l’occasion de chocs frontaux.

Suivant le niveau de violence du choc, le système peut déclencher : – le blocage de la ceinture de sécurité ; – le prétensionneur de l’enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ; – le prétensionneur de ceinture ventrale pour plaquer l’occupant sur son siège ; – l’airbag frontal « petit volume » ; – l’airbag frontal « grand volume ».

– le prétensionneur de l’enrouleur de ceinture de sécurité 1 qui rétracte instantanément la ceinture ;

– le piston 2 sur les sièges avant.

– Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.

– Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les prétensionneurs et airbags. – Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbags.

DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT (2/4)

Limiteur d’effort À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

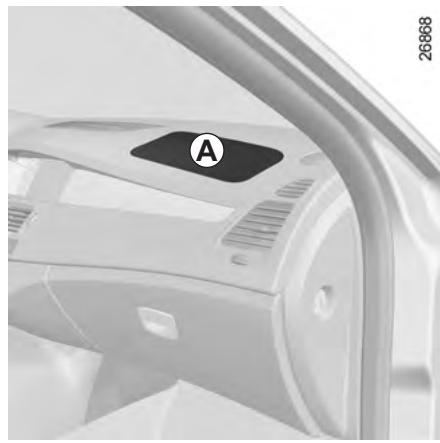

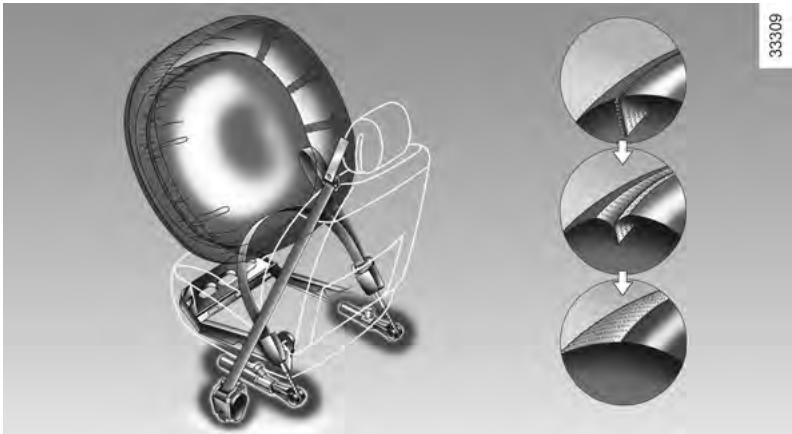

Airbag conducteur et passager

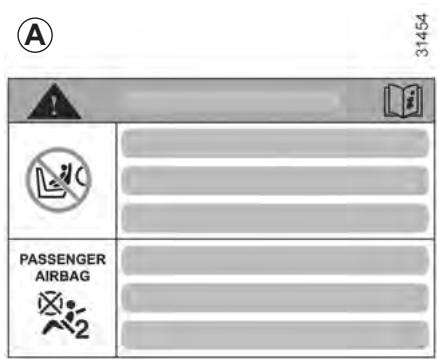

Il équipe les places avant côté conducteur et passager. Un marquage « airbag » sur le volant, la planche de bord (zone de l’airbag A) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappellent la présence de cet équipement.

A Chaque système airbag est composé de :

– un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ; – un boîtier électronique de surveillance du système commandant l’allumeur électrique du générateur de gaz ; – un voyant de contrôle unique au tableau de bord ; – des capteurs déportés.

Le système d’airbag utilise un principe pyrotechnique, ce qui explique qu’à son déploiement, il produit une chaleur, libère de la fumée (ce qui n’est pas le signe d’un départ

­d’incendie) et génère un bruit de ­détonation. Le déploiement de l’airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments.

– airbag « grand volume », les coutu­ res de l’airbag se déchirent de

­manière à libérer un volume plus ­important du sac (cas des chocs les plus violents).

DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT (4/4)

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. Avertissements concernant l’airbag conducteur – Ne modifier ni le volant, ni son coussin. – Tout recouvrement du coussin du volant est interdit. – Ne fixer aucun objet (épinglette, logo, montre, support de téléphone…) sur le coussin. – Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque). – Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac. Avertissements concernant l’airbag passager – Ne pas coller ni fixer d’objets (épinglettes, logo, montre, support de téléphone…) sur la planche de bord dans la zone de l’airbag. – Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets…). – Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête…) de la planche. – Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc. IL EST INTERDIT D’INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS. (reportez-vous au paragraphe « Sécurité enfants : désactivation/activation airbag passager avant » en chapitre 1)

– Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags.

Dispositifs de protection latérale

– À l’avant, ne pas placer d’accessoire, d’objet ou même un animal entre le dossier, la portière et les habillages intérieurs. Ne pas également couvrir le dossier du siège d’objets tels que vêtements ou accessoires. Cela pourrait affecter le bon fonctionnement de l’airbag ou provoquer des blessures lors de son déploiement. – Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque.

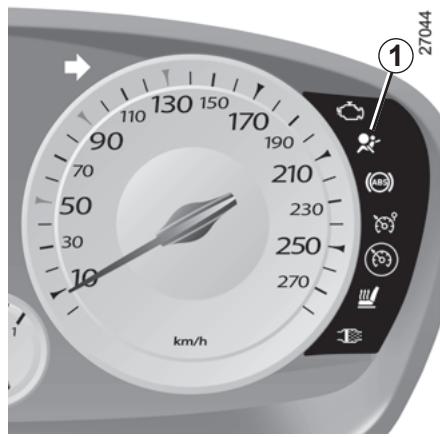

Dispositifs de retenue complémentaires

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture.

L’airbag est conçu pour compléter l’action de la ceinture de sécurité, et l’airbag et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non-port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d’accident, et pouvant

également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l’airbag lui-même. Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres… peuvent provoquer le déclenchement de ces systèmes. – Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage…) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque). – Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag. – Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol. – Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du (des) générateur(s) de gaz.

Anomalies de fonctionnement

Le témoin 1 s’allume au tableau de bord à la mise sous contact puis s’éteint après quelques secondes. S’il ne s’allume pas à la mise sous contact ou s’il s’allume moteur tournant, il signale une défaillance dans le système (airbags, prétensionneurs, ...) aux places avant et/ou arrière. Consultez au plus tôt un Représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l’efficacité de la protection.

sécurité enfants : généralités (1/2)

Transport d’enfant L’enfant, comme l’adulte, doit être assis correctement et attaché quel que soit le trajet. Vous êtes responsable des enfants que vous transportez. L’enfant n’est pas un adulte en miniature. Il est exposé à des risques de blessures spécifiques car ses muscles et ses os sont en pleine croissance. La ceinture de sécurité seule n’est pas adaptée à son transport. Utilisez le siège enfant approprié et faites-en un usage correct.

Pour empêcher l’ouverture des portières, utilisez le dispositif « Sécurité enfants »

(reportez-vous au paragraphe « Ouverture et fermeture des portes » en chapitre 1).

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. Un choc à 50 km/h représente une chute de 10 mètres. Ne pas attacher un enfant équivaut à le laisser jouer sur un balcon au quatrième étage sans balustrade ! Ne tenez jamais un enfant dans vos bras. En cas d’accident, vous ne le retiendrez pas même si vous êtes attachés. Si votre véhicule a été impliqué dans un accident de la route, changez le siège enfant et faites vérifier les ceintures et les ancrages ISOFIX.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. DE MO R T R IS Q U E BLESSURES GRAVES.

Consultez un Représentant de la marque afin de connaître les sièges recommandés pour votre véhicule. Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l’installation, contactez le fabricant de l’équipement. Conservez la notice avec le siège.

Montrez l’exemple en bouclant votre ceinture et apprenez à votre enfant :

– à s’attacher correctement. – à monter et descendre du côté opposé au trafic. N’utilisez pas de siège enfant d’occasion ou dépourvu de notice d’utilisation. Veillez à ce qu’aucun objet, dans ou à proximité du siège enfant, ne gêne son installation.

Ne laissez jamais un enfant sans surveillance dans le véhicule.

Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Évitez les vêtements trop épais qui introduisent du jeu avec les sangles. Ne laissez pas votre enfant dépasser la tête ou les bras par la fenêtre. Vérifiez que l’enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu’il dort.

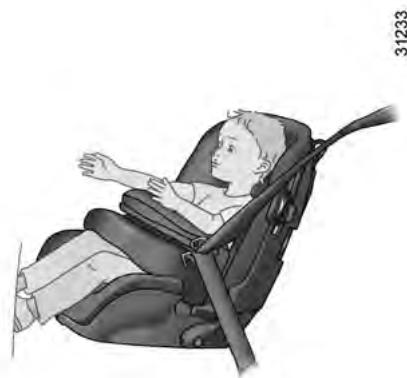

Elle maintient la tête et le cou.

Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l’enfant dépasse de la coque.

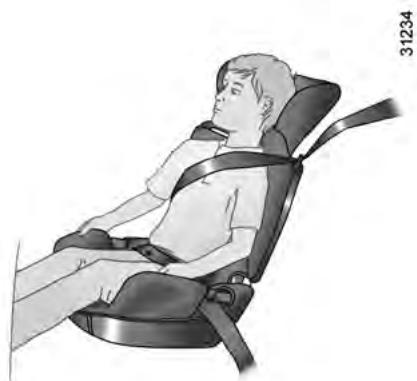

Sièges enfant face à la route

La tête et l’abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d’impact de la tête. Transportez votre enfant dans un siège face route avec harnais ou bouclier tant que sa taille le permet. Choisissez un siège enveloppant pour une meilleure protection latérale.

Dès 15 kg ou 4 ans l’enfant peut voyager sur un rehausseur qui permet d’adapter la ceinture de sécurité à sa morphologie. L’assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l’enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d’un guide sangle est conseillé pour placer la ceinture au milieu de l’épaule. Elle ne doit jamais être sur le cou ou sur le bras. Choisissez un siège enveloppant pour une meilleure protection latérale.

sécurité enfants : choix de la fixation du siège enfant (1/2)

Il existe deux systèmes de fixation des sièges enfant : la ceinture de sécurité ou le système ISOFIX. Fixation par ceinture La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc. Respectez les trajets de sangle indiqués par le fabricant du siège enfant. Vérifiez toujours le bouclage de la ceinture de sécurité en tirant dessus puis tendez-la au maximum en appuyant sur le siège enfant. Vérifiez le bon maintien du siège en exerçant un mouvement gauche/droite et avant/arrière : le siège doit rester solidement fixé. Vérifiez que le siège enfant n’est pas installé de travers et qu’il ne repose pas contre une vitre.

N’utilisez pas de siège enfant qui risque de déverrouiller la ceinture qui le retient : la base du siège ne doit pas reposer sur le pêne et/ou la boucle de la ceinture de sécurité.

La ceinture de sécurité ne doit jamais être relâchée ou vrillée. Ne la faites jamais passer sous le bras ni derrière le dos.

Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne peut pas protéger l’enfant. Consultez un Représentant de la marque. N’utilisez pas cette place tant que la ceinture n’est pas réparée.

Aucune modification ne doit

être apportée aux éléments du système monté d’origine : ceintures, ISOFIX et sièges ainsi que leurs fixations. 1.32

Fixation par système ISOFIX Les sièges enfants ISOFIX autorisés sont homologués suivant le règlement

ECE-R44 dans un des trois cas suivants : – universel ISOFIX 3 points face à la route ; – semi-universel ISOFIX 2 points ; – spécifique. Pour ces deux derniers, vérifiez que votre siège enfant peut être installé en consultant la liste des véhicules compatibles. Attachez le siège enfant avec les verrous ISOFIX lorsqu’il en est équipé. Le système ISOFIX assure un montage facile, rapide et sûr. Le système ISOFIX est constitué de 2 anneaux et, dans certains cas, d’un troisième anneau.

Avant d’utiliser un siège enfant ISOFIX que vous avez acquis pour un autre véhicule, assurez-vous que son installation est autorisée.

Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l’équipement.

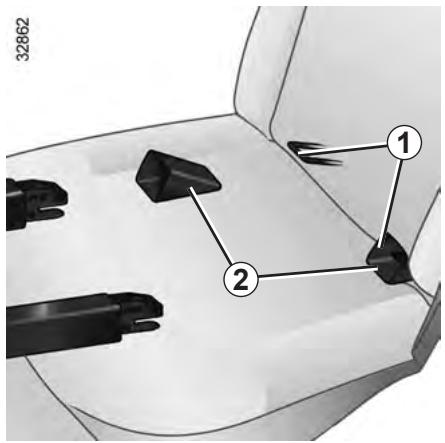

sécurité enfants : choix de la fixation du siège enfant (2/2)

Pour faciliter la mise en place et le verrouillage de votre siège enfant sur les anneaux 1, utilisez les guides d’accès 2 du siège enfant.

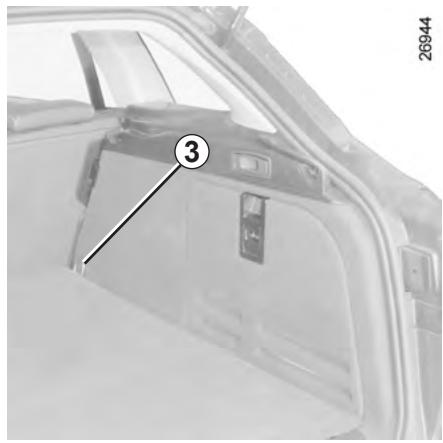

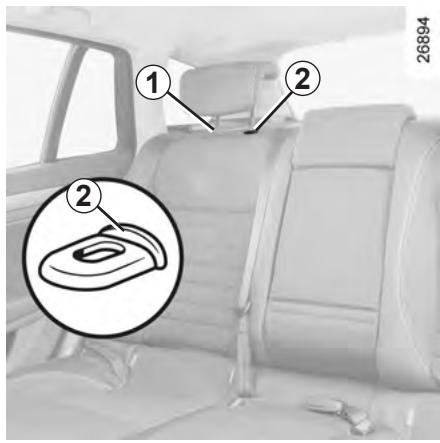

Fixez le crochet de la sangle sur l’anneau 3 et tendez la sangle pour que le dossier du siège enfant soit en contact avec le dossier du siège du véhicule.

Les ancrages ISOFIX ont été exclusivement mis au point pour les sièges enfant avec système ISOFIX. Ne fixez jamais d’autres sièges enfant, ni de ceinture ou autres objets à ces ancrages.

Assurez-vous que rien ne gêne au niveau des points d’ancrage. Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et changez votre siège enfant.

Assurez-vous que le dossier du siège enfant face à la route soit en contact avec le dossier du siège du véhi-

Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte.

Montez le siège enfant de préférence sur un siège arrière.

Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule même non utilisé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc.

Le transport d’enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications du schéma en page suivante. Avant d’installer un siège enfant à cette place (si autorisé) : – baissez la ceinture de sécurité au maximum ; – reculez le siège au maximum ; – inclinez légèrement le dossier par rapport à la verticale (25° environ) ; – pour les véhicules qui en sont équipés, remontez l’assise du siège au maximum. Ne modifiez plus ces réglages après l’installation du siège enfant.

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route à cette place, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Désactivation airbag passager avant » en chapitre 1).

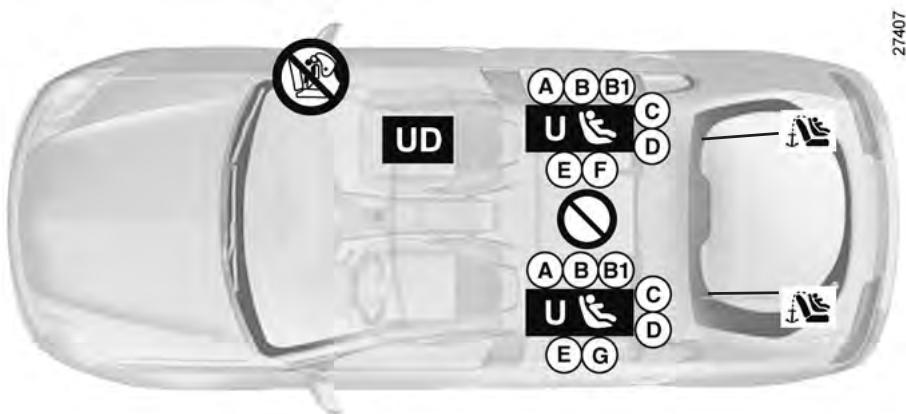

En place arrière latérale

Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. Pour la sécurité de l’enfant face à la route, ne reculez pas le siège qui est devant l’enfant au-delà du milieu de glissière, n’inclinez pas trop le dossier (25° maximum) et relevez le siège le plus possible. Vérifiez que le siège enfant face à la route est appuyé sur le dossier du siège du véhicule et que l’appui-tête du véhicule ne gêne pas.

sécurité enfants : installation du siège enfant (2/3)

Siège enfant fixé à l’aide de la fixation ISOFIX

– D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à

13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).

Place autorisant la fixation par ceinture uniquement d’un siège dos à la route homologué « Universel ».

Place avant passager (1) (5)

(1) Seul un siège enfant type dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s’installe dans le sens transversal du véhicule et utilise deux places. Placez la tête de l’enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l’enfant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (5) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1). 1.36

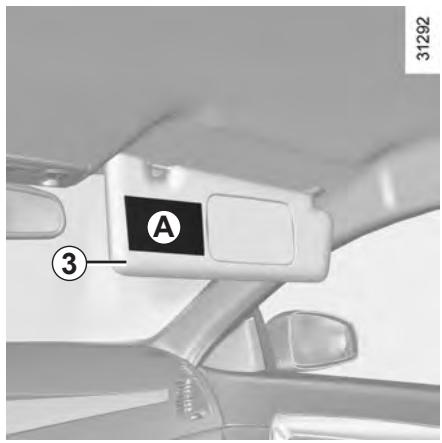

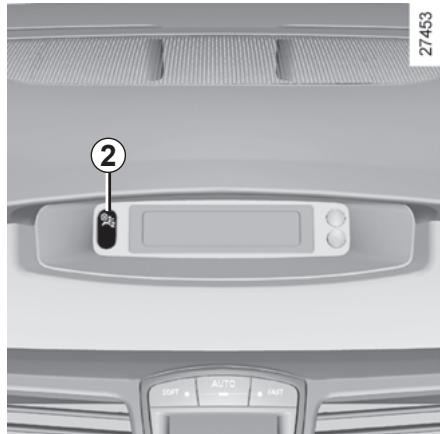

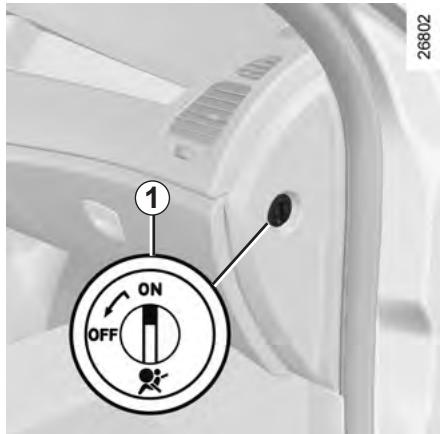

sécurité enfants : désactivation, activation airbag passager avant (1/3)

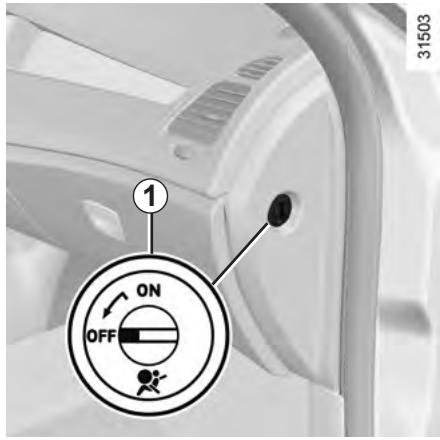

Pour désactiver l’airbag : véhicule à l’arrêt, poussez et tournez le verrou 1 sur la position OFF. Contact mis, vérifiez impérativement

En cas de manipulation véhicule roulant, les témoins

Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez-le.

L’airbag passager avant est activé.

Du fait de l’incompatibilité entre le déploiement de l’airbag passager avant et le positionnement d’un siège enfant dos à la route, NE JAMAIS installer un siège enfant tourné vers l’arrière (dos à la route) sur un siège passager avant équipé d’un airbag frontal actif. Risque de blessures très graves en cas de déploiement de l’airbag.

Anomalies de fonctionnement

En cas d’anomalie constatée lors de l’activation/désactivation de l’airbag passager avant, l’installation d’un siège enfant dos à la route sur le siège avant est interdite. L’installation de tout autre passager n’est pas recommandée. Consultez au plus tôt un Représentant de la marque.

L’activation ou la désactivation de l’airbag passager doit se faire véhicule à l’arrêt.

En cas de manipulation véhicule roulant, les témoins

Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez-le.

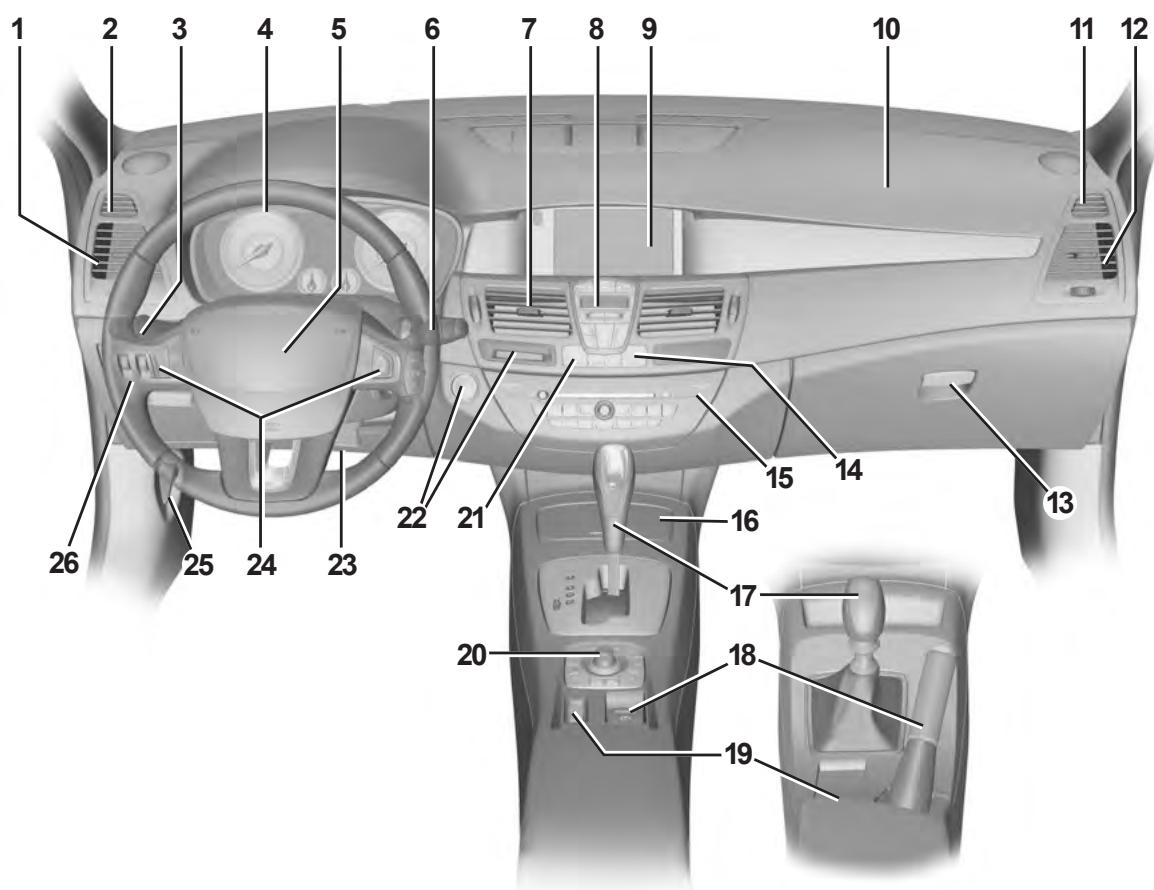

2 Frise de désembuage de vitre latérale. 3 Manette de : – feux indicateurs de direction, – éclairage extérieur, – feux de brouillard avant, – feu de brouillard arrière. 4 Tableau de bord. 5 Emplacement airbag conducteur, avertisseur sonore. 6 – Manette d’essuie-vitre/lave-vitre du pare-brise et de la lunette arrière. – Commande de défilement des informations de l’ordinateur de bord et du menu de personnalisation des réglages du véhicule. 7 Aérateurs centraux. 8 Commandes de climatisation.

9 – Affichage de l’heure, de la température, des informations radio, du système de navigation…

– Témoin de non-port de la ceinture de sécurité conducteur et passager avant et témoin de désactivation de l’airbag passager 10 Emplacement airbag passager. 11 Frise de désembuage de vitre latérale. 12 Aérateur latéral. 13 Boîte à gants. 14 Contacteur de condamnation/décondamnation électrique des ouvrants. 15 Emplacement pour radio, système de navigation… 16 Rangement/prise accessoires ou cendrier/allume-cigares. 17 Levier de vitesses.

18 Commande du frein de parking assisté ou frein de parking manuel.

19 Commande générale du régulateur/ limiteur de vitesse. 20 Commande de certains équipements multimédia. 21 Commande des feux de détresse. 22 Bouton de démarrage/arrêt du moteur et lecteur de carte RENAULT. 23 Commande de réglage en hauteur et en profondeur du volant. 24 Commandes du régulateur/limiteur de vitesse 25 Commande de déverrouillage du capot moteur. 26 Commandes de : – réglage électrique de la hauteur des feux avant, – rhéostat d’éclairage des appareils de contrôle, – activation/désactivation du système antipatinage.

2 Frise de désembuage de vitre latérale. 3 Emplacement airbag passager. 4 – Affichage, suivant véhicule, de l’heure, la température, des informations radio, du système de navigation… – Témoin de non-port de la ceinture de sécurité conducteur et passager et témoin de désactivation de l’airbag passager. 5 Commande de climatisation. 6 Aérateurs centraux. 7 Manette de : – feux indicateurs de direction, – éclairage extérieur, – feux de brouillard avant, – feu de brouillard arrière. 8 Tableau de bord. 9 Emplacement airbag conducteur, avertisseur sonore.

10 – Manette d’essuie-vitre/lave-vitre du pare-brise et de la lunette arrière,

– Commande de défilement des informations de l’ordinateur de bord et du menu de personnalisation des réglages du véhicule. 11 Frise de désembuage de vitre latérale. 12 Aérateur latéral. 13 Commandes de : – réglage électrique de la hauteur des feux avant ; – rhéostat d’éclairage des appareils de contrôle ; – activation/désactivation du système antipatinage.

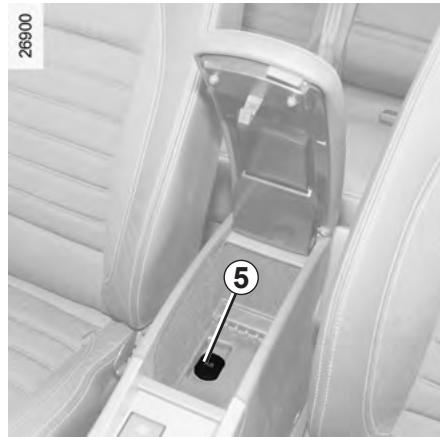

18 Rangement, prise accessoires ou cendrier et allume-cigares.

19 Commande de certains équipements multimédia. 20 Commande du frein de parking assisté ou frein de parking manuel. 21 Commande générale du régulateur/ limiteur de vitesse. 22 Levier de vitesses. 23 Emplacement pour radio, système de navigation… 24 Contacteur de feux de détresse. 25 Boîte à gants. 26 Commande de déverrouillage du capot moteur.

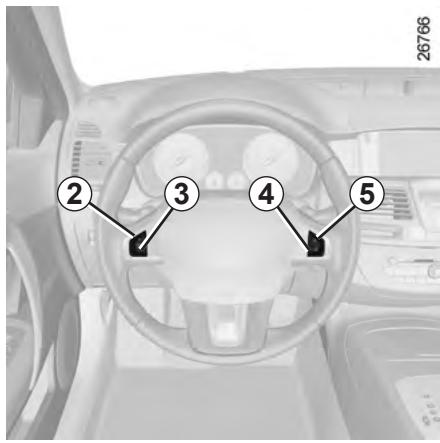

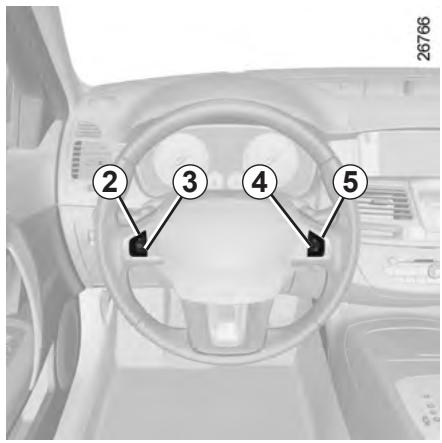

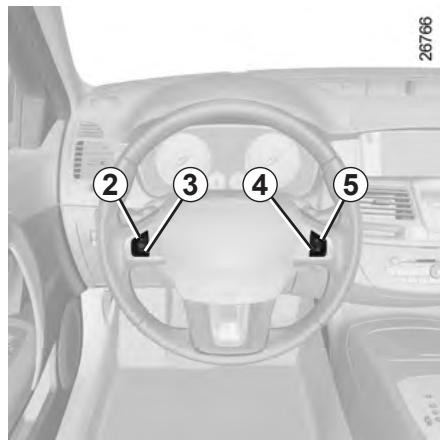

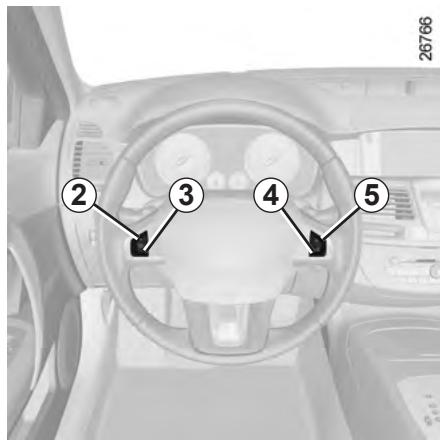

14 Commandes du régulateur/limiteur de vitesse

15 Commande de réglage en hauteur et en profondeur du volant. 16 Commande de démarrage ou arrêt du moteur et lecteur de carte RENAULT. 17 Commandes de condamnation/décondamnation électrique des ouvrants. 1.43

Ne roulez pas avec la batterie mal chargée. Le volant risque de ne pas fonctionner correctement.

Réglage en hauteur et en profondeur

Moteur à l’arrêt ou en cas de panne du système, il est toujours possible de tourner le volant. L’effort à fournir sera plus important.

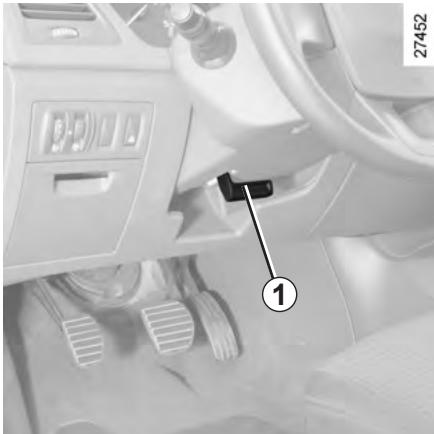

Tirez le levier 1 et positionnez le volant dans la position désirée.

Ensuite, poussez le levier au-delà du point dur pour bloquer le volant.

La manœuvre rapide du volant pourrait émettre un bruit, ce qui est normal.

Assurez-vous du bon verrouillage du volant.

Pour des raisons de sécurité, effectuez ce réglage voiture à l’arrêt.

L’allumage de certains témoins est accompagné d’un message.

Le témoin © nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d’entraîner un endommagement du véhicule.

Le témoin ® vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel

à un Représentant de la marque.

Témoin des feux de route

Témoin des feux de croisement Témoin des brouillard avant

Témoin de feu de brouillard arrière

Témoin des feux indicateurs de direction gauche Témoin des feux indicateurs de direction droit

L’absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurezvous de la bonne immobilisation du véhicule et faites appel à un

Représentant de la marque.

Témoins lumineux (2/4)

La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.

Arrêtez le moteur et ne le redémarrez pas.

Faites appel à un Représentant de la marque.

©Témoin d’alerte

Il s’allume à la mise sous contact puis s’éteint dès que le moteur tourne. Il peut s’allumer conjointement à d’autres témoins et/ou messages au tableau de bord. Il nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le ­n on-respect de cette préconisation risque d’entraîner un endommagement du véhicule.

La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS

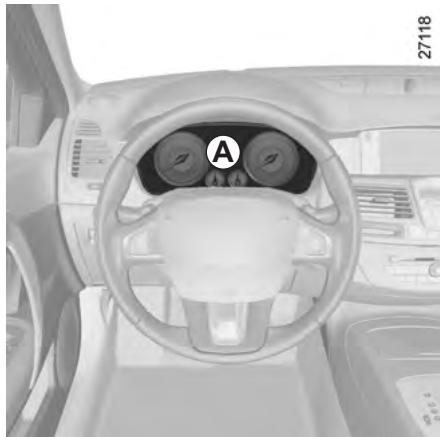

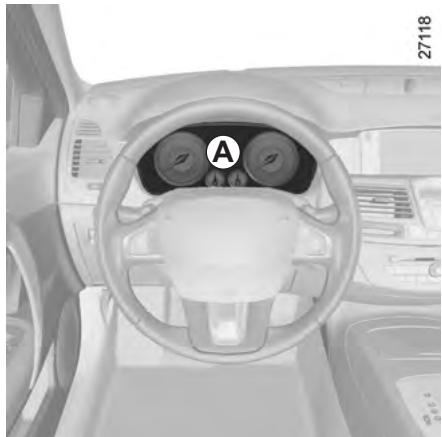

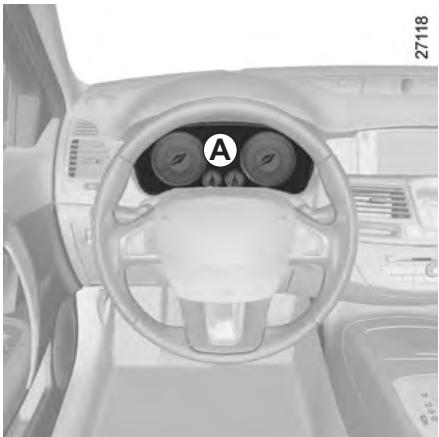

A Témoin d’alerte de non-port des ceintures avant

Le nombre de ceintures arrière bouclées apparaît au tableau de bord A pendant environ 30 secondes à chaque : – démarrage du véhicule ; – ouverture d’une porte ; – bouclage ou débouclage d’une ceinture arrière.

Consultez au plus tôt un Représentant de la marque.

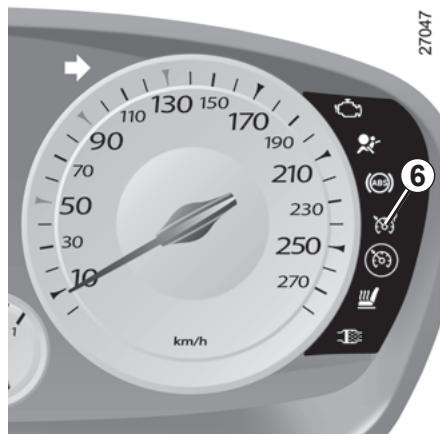

Témoins du limiteur de vites­se et du régulateur

Reportez-vous aux paragraphes

« Régu­lateur de vitesse » et « Limiteur de vites­se » en chapitre 2.

Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur la banquette arrière.

– S’il s’allume de façon continue, consultez au plus tôt un Représentant de la marque ;

Témoin de fonctionnement des sièges chauffants

Reportez-vous au paragraphe « Conseils antipollution, économies de carburant, conduite » en chapitre 2.

Témoin de préchauffage

Consultez rapidement un Représentant de la marque.

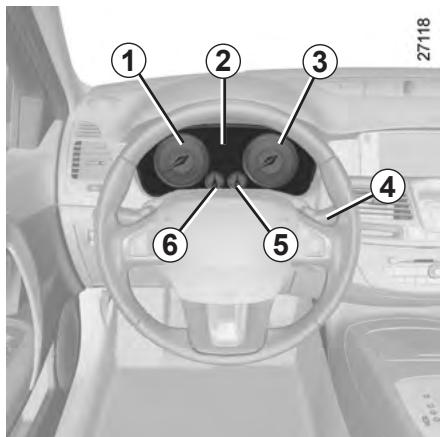

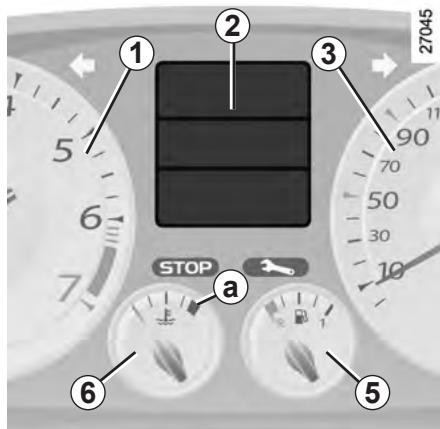

Afficheurs et indicateurs

® s’allume, accompagné d’un message au tableau de bord et d’un bip sonore.

Reportez-vous au paragraphe

« Ordinateur de bord » en chapitre 1.

À la mise sous contact, le tableau de bord s’éclaire et les aiguilles du compte-tours et de l’indicateur de vitesse s’animent.

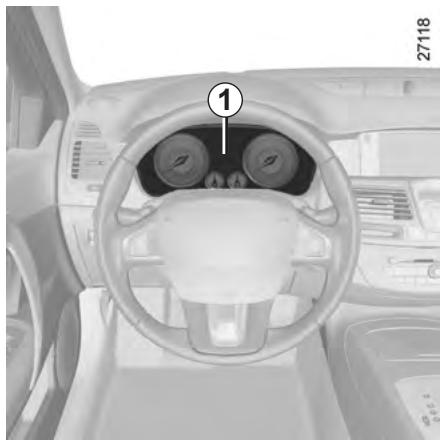

ORDINATEUR DE BORD : généralités (1/2) c) autonomie de révision ;

Toutes ces fonctions sont décrites en pages suivantes.

Les valeurs de consommation moyenne, autonomie, vitesse moyenne sont de plus en plus stables et significatives à mesure que la distance parcourue depuis le dernier Top Départ est importante.

Mise à zéro automatique des paramètres de voyage

La mise à zéro est automatique lors du dépassement de la capacité d’un des paramètres.

Sur les premiers kilomètres parcourus après un Top Départ, vous pouvez constater que l’autonomie augmente en roulant. Ceci est dû au fait qu’elle tient compte de la consommation moyenne réalisée depuis le dernier Top Départ.

Or, la consommation moyenne peut diminuer quand : – le véhicule sort d’une phase d’accé­lération ; – le moteur atteint sa température de fonctionnement (Top Départ : moteur froid) ; – vous passez d’une circulation ­urbaine à une circulation routiè­re.

L’affichage sélectionné sur l’un des para­mètres de voyage, appuyez sur l’une des touches 2 ou 3 jusqu’à la mise à zéro de l’affichage.

Révision dans 1936 km/2 mois

Interprétation de l’affichage sélectionné

c) Autonomie de révision.

Distance restante à parcourir jusqu’à la prochaine révision (affichage en kilomètre et en mois), puis lorsque l’autonomie arrive proche du terme, plusieurs cas se présentent : – autonomie inférieure à 1 500 km ou un mois : le message « révision dans » s’affiche accompagné du terme le plus proche (distance ou temps) ; – autonomie égale à 0 km ou date de révision atteinte : le message « faire révision » s’affiche accompagné du témoin ©. Le véhicule nécessite alors une révision le plus rapidement possible.

Nota : suivant véhicule, l’autonomie de révision s’adapte au style de conduite (roulage fréquent à des vitesses faibles, porteà-porte, roulage prolongé au ralenti, traction d’une remorque...). La distance restante à parcourir jusqu’à la prochaine révision peut donc dans certains cas diminuer plus vite que la distance réellement parcourue.

Réinitialisation de l’afficheur après la révision conforme au programme d’entretien. L’autonomie de révision ne doit être réinitialisée qu’après une révision conformément aux préconisations du programme d’entretien de votre véhicule. Si vous décidez de faire des vidanges plus rapprochées, ne réinitialisez pas cette donnée à chaque changement d’huile, ceci pour éviter tout dépassement de périodicité de remplacement des autres pièces prévue dans le programme d’entretien. Particularité : pour réinitialiser l’autonomie de révision, appuyez environ 10 secondes sans interruption sur l’une des touches de mise à zéro de l’affichage jusqu’à l’affichage fixe de l’autonomie de révision.

ORDINATEUR DE BORD : paramètres de voyage (4/5)

L’affichage des informations décrites ci-après DÉPEND DE L’ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Exemples de sélection

Interprétation de l’affichage sélectionné

d) Système de surveillance de la pression des pneumatiques

Reportez-vous en chapitre 2, paragraphe « Système de surveillance de la pression des pneumatiques ».

90 km/H e) Vitesse de consigne du régulateur-limiteur de vitesse. Régulateur Pas de message mémorisé

Affichage successif :

– des messages d’informations (airbag passager OFF…), – des messages d’anomalies de fonctionnement (injection à contrôler…). Exemples de messages

Interprétation de l’affichage sélectionné

« batterie faible démarrer moteur »

Ils apparaissent avec le témoin © et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d’entraîner un endommagement du véhicule. Ils disparaissent par un appui sur la touche de sélection de l’affichage ou au bout de quelques secondes et sont ­mémorisés dans le journal de bord. Le témoin © reste allumé. Des exemples de messages d’anomalies de fonctionnement sont donnés ciaprès.

Exemples de messages

Interprétation de l’affichage sélectionné

« filtre gazole à purger »

Indique une défaillance des systèmes de retenue complémentaire aux ceintures. En cas d’accident, ils risquent de ne pas se déclencher.

« antipollution à contrôler » Indique une défaillance dans le système de dépollution du véhicule.

« batterie à changer »

Des exemples de messages d’alerte sont donnés ci-après. Nota : les messages apparaissent sur l’afficheur soit isolément, soit en alter­nance (lorsqu’il y a plusieurs messages à afficher), ils peuvent être accom­pagnés d’un voyant et/ou d’un bip sonore.

Interprétation de l’affichage sélectionné

« panne de l’injection »

Indique un problème sur la direction.

« panne du frein de parking » Indique une défaillance du frein de parking assisté. Serrez manuellement le frein de parking ou « immobiliser le véhicule » assisté et assurez-vous de l’immobilisation du véhicule à l’aide d’une cale.

« panne recharge batterie »

Indique un problème dans le circuit de charge de la batterie du véhicule.

« panne pression d’huile »

Indique une défaillance de la pression d’huile moteur.

Une fois la ligne sélectionnée, restez appuyé sur l’un des boutons 2 ou 3 pour modifier la fonction. Pour les choix « aide au parking volume » ou « langue », vous aurez de nouveau une sélection. Dans ce cas, faites votre choix et ­validez-le en restant appuyé sur l’un des boutons 2 ou 3, la valeur sélectionnée est repré-

2 Véhicule à l’arrêt, appuyez plusieurs fois sur l’un des boutons 2 ou 3 jusqu’à l’affichage du message « menu de réglage : appui long » sur l’afficheur 1. Appuyez plus de 2 secondes sur l’un des boutons 2 ou 3 pour entrer dans le menu.

sentée par devant la ligne.

Pour sortir du menu, sélectionnez « sortie » ou « retour » puis validez en restant appuyé sur l’un des boutons 2 ou 3. Il peut être nécessaire d’effectuer cette opération plusieurs fois.

Sélection des réglages

Appuyez sur l’un des boutons 2 ou 3 pour sélectionner la fonction à modifier : a) déverrouillage porte conducteur seule ; b) blocage auto des portes en roulant ; c) allumage auto des feux de jour ; d) essuyage arrière en marche arrière ; e) aide au parking avant ; f) aide au parking arrière ; g) aide au parking volume ; h) langue du tableau de bord.

20 km/h pour les véhicules équipés d’une boîte de vitesses mécanique (0 km/h pour les véhicules équipés d’une boîte de vitesses automatique), l’afficheur de bord repasse automatiquement en mode ordinateur de bord.

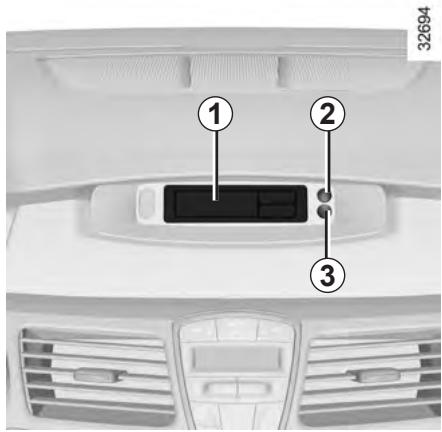

Heure et température extérieure

à la notice spécifique de l’équipement pour connaître leurs particularités.

Indicateur de température extérieure

Particularité : Lorsque la température extérieure est comprise entre – 3 °C et +3 °C, les caractères °C clignotent (signalisation de risque de verglas).

Pour les véhicules qui en sont équipés, les boutons de réglage 2 et 3 servent à régler la montre.

Indicateur de température extérieure

Appuyez sur le bouton 2 pour régler les heures et sur le bouton 3 pour régler les minutes.

En cas de rupture de l’alimentation électrique (batterie débranchée, fil d’alimentation coupé…), il convient de remettre la montre à l’heure. Nous vous conseillons de ne pas effectuer de corrections en roulant.

La formation de verglas

étant liée à l’exposition climatique, l’hygrométrie locale et la température, l’indication de température extérieure ne peut suffire à elle seule pour détecter le verglas.

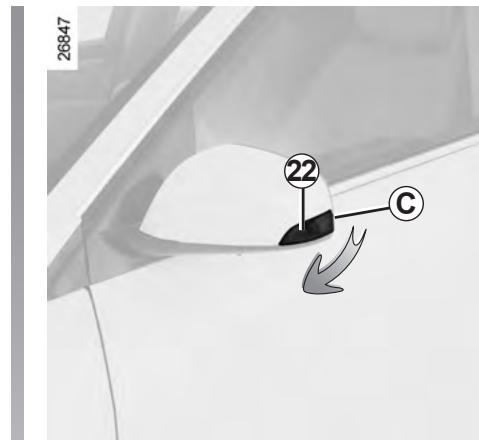

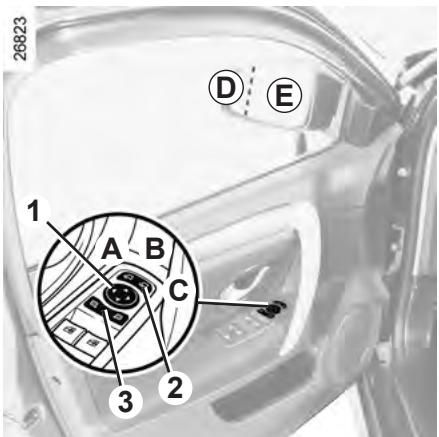

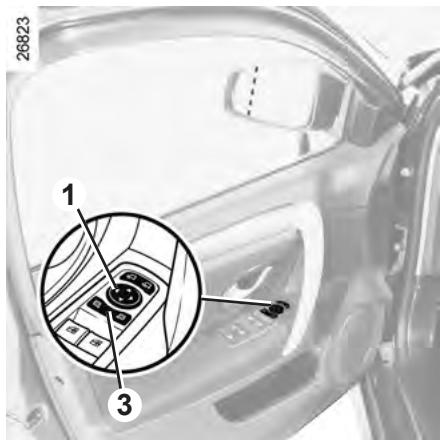

Le rabattement des rétroviseurs au verrouillage du véhicule est automatique

(contacteur 2 en position B). Dans ce cas, ils se déploieront à la mise sous contact suivante. Dans tous les cas, vous pouvez forcer le rabattement (contacteur 2 en position C) ou le déploiement (contacteur 2 en position A) des rétroviseurs. Le mode automatique est alors désactivé. Pour le réactiver, positionnez le contacteur 2 en B.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.

Le miroir du rétroviseur extérieur côté conducteur peut comporter deux zones visiblement délimitées. La zone E correspond à ce qui est normalement vu dans un rétroviseur classique. La zone D permet d’accroître la visibilité latérale arrière. Les objets dans la zone D apparaissent beaucoup plus éloignés que dans la réalité.

Rétroviseurs (2/2)

Pour les véhicules équipés du siège conducteur avec mémorisation, vous pouvez incliner les rétroviseurs extérieurs lors d’une marche arrière et en mémoriser la position. Réglage et mémorisation Véhicule à l’arrêt et marche arrière engagée, sélectionnez le rétroviseur à l’aide du contacteur 3 puis, avec le bouton 1, réglez-le jusqu’à la position souhaitée. Mémorisez la position (­reportez-vous au paragraphe « siège conducteur avec mémorisation » en chapitre 1).

Rétroviseur avec levier 4

En conduite de nuit, pour ne pas être ébloui par les projecteurs d’un véhicule suiveur, basculez le petit levier 4 situé derrière le rétroviseur. Rétroviseur sans levier 4 Le rétroviseur fonce automatiquement lorsque vous êtes suivi par un véhicule éclairé.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.

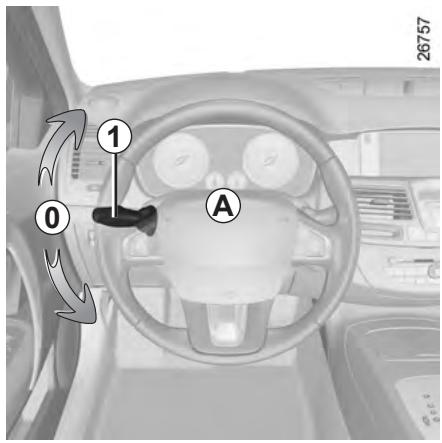

1.63 Manœuvrez la manette 1 dans le plan du volant et dans le sens où vous allez tourner le volant.

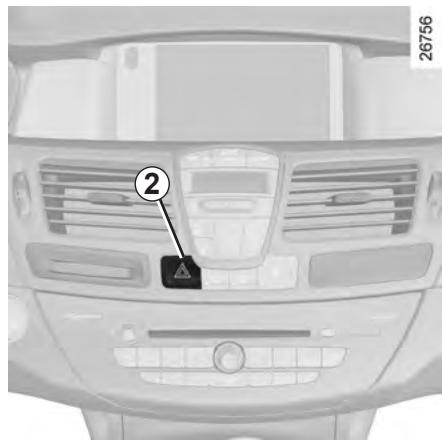

Ce dispositif actionne simultanément les quatre feux clignotants et les répétiteurs latéraux. Il n’est à utiliser qu’en cas de danger pour avertir les autres automobilistes que vous êtes contraint

à vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières. Suivant véhicule, en cas de très forte décélération, les feux de détresse peuvent s’allumer automatiquement. Vous pouvez les éteindre en appuyant sur le contacteur 2.

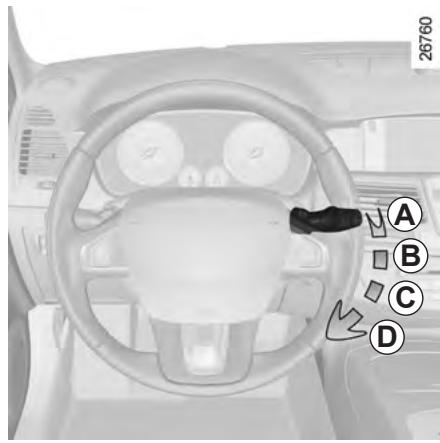

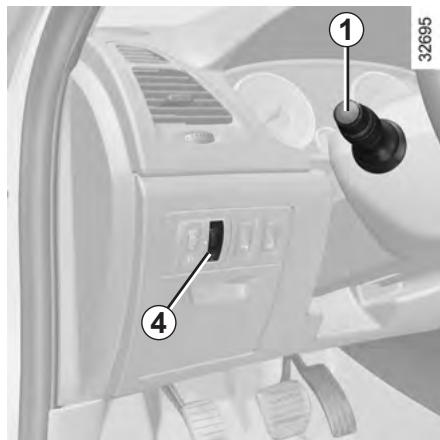

Éclairages et signalisations extérieurs (1/3)

Le tableau de bord s’éclaire. On peut en régler l’intensité lumineuse en tournant la molette 4.

Fonction allumage des feux de jour

Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l’équipement électrique et suivant véhicule, réglez vos projecteurs (si vous n’êtes pas dans vos conditions de charge habituelles). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transportés…).

Éclairages et signalisations extérieurs (2/3)

– à l’allumage des feux de croisement moteur tournant et véhicule à l’arrêt, les feux effectuent un mouvement de réinitialisation. Sinon cela indique une défaillance.

Projecteurs directionnels mobiles

Suivant véhicule, feux de croisement allumés et sous certaines conditions (vitesse, angle volant, en marche avant…) lors de la prise de virage, les feux de croisement s’orientent pour éclairer le virage. Anomalie de fonctionnement Lorsque le message « éclairage à contrôler » accompagné du témoin © s’affiche au tableau de bord, cela indique une défaillance de l’éclairage. Consultez un Représentant de la marque. 1.66

Il y a deux possibilités : – Manuellement, amenez la bague 2 en position 0 ; – automatiquement, les feux s’éteignent après l’arrêt du moteur, à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 2.

Fonction « éclairage extérieur d’accompagnement »

Cette fonction permet d’allumer momentanément les feux de croisement (pour éclairer l’ouverture d’un portail, ...). Moteur arrêté et feux éteints, la bague 2 en position 0, tirez la manette 1 vers vous : les feux de croisement s’allument pendant environ trente secondes. Pour prolonger cette durée, vous pouvez tirer la manette jusqu’à quatre fois (temps total limité à deux minutes). Le message « éclairage pendant _ _ _ » accompagné du temps d’allumage s’affiche au tableau de bord pour confirmer cette action. Pour arrêter l’éclairage avant l’arrêt automatique, tournez la bague 2 dans une position quelconque puis ramenezla en position 0.

Éclairages et signalisations extérieurs (3/3)

N’oubliez pas d’interrompre le fonctionnement de ce feu quand il n’y a plus nécessité pour ne pas gêner les autres usagers.

Nota : suivant véhicule, seul le feu de brouillard se situe côté conducteur.

Par temps de brouillard, de neige ou en cas de transport d’objet dépassant du toit, l’allumage automatique des feux n’est pas systématique.

L’allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).

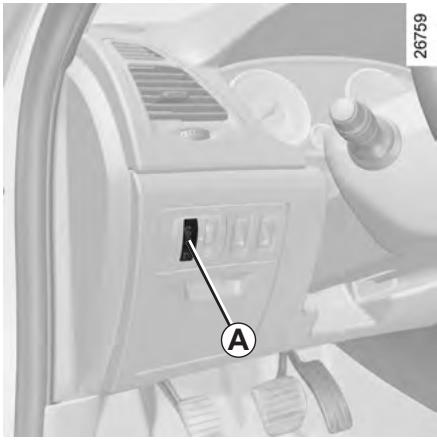

Réglage électrique de la hauteur des faisceaux

Exemples de position de réglage de la commande A en fonction de la charge Berline et Break

Conducteur seul ou avec un passager

Pour les véhicules qui ne sont pas équipés de la commande A, le réglage est automatique.

ESSUIE-VITRE, LAVE-VITRE avant (1/2)

­assurez-vous que la manette ­d’essuie-vitre est en position A (arrêt).

Contact mis, tirez la manette 1 puis relâchez.

Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuievitres. Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d’un quatrième.

Risque de blessures.

Avant toute action sur le pare-brise (lavage du véhicule, dégivrage, nettoyage du pare-brise, ...) ramenez la manette 1 en position arrêt. Risque de blessure ou de détérioration.

Surveillez l’état des balais d’essuievitre. Leur durée de vie dépend de vous :

– ils doivent rester propres : nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l’eau savonneuse ; – ne les utilisez pas lorsque le pare-brise ou la lunette arrière est sec ; – décollez-les du pare-brise ou de la lunette arrière lorsqu’ils n’ont pas fonctionné depuis longtemps. Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans. Avant d’utiliser l’essuie-vitre arrière, assurez-vous qu’aucun objet transporté ne gêne la course du balai. Ne vous servez pas du bras ­d’essuie-vitre pour ouvrir ou fermer la porte de coffre.

Ne pas utiliser de carburant à base d’éthanol si votre véhicule n’y est pas adapté.

Ne pas rajouter d’additif au carburant, vous risquez d’endommager le moteur. 1.72

Le clapet B est intégré au conduit de remplissage.

Pour le remplissage reportez-vous au paragraphe « Remplissage carburant ». Pour fermer le portillon A, faites-le pivoter puis, appuyez à l’endroit repéré par la flèche pour le verrouiller.

Ne jamais appuyer avec les doigts sur le clapet B.

Ne pas laver la zone de remplissage au nettoyeur haute pression.

Utilisez impérativement du gazole conforme aux indications portées sur l’étiquette située à l’intérieur du portillon A.

Versions essence Utilisez impérativement de l’essence sans plomb. L’indice d’Octane (RON) doit être conforme aux indications portées sur l’étiquette située sur le portillon A. Reportez-vous aux « Caractéristiques moteurs » en chapitre 6.

Réservoir carburant (2/3)

Véhicules fonctionnant au carburant à base d’éthanol Utilisez impérativement de l’essence sans plomb ou un carburant contenant au maximum 85 % d’éthanol (E85). Par grand froid, le démarrage du moteur peut être difficile, voire impossible. Pour éviter ce problème, utilisez de l’essence sans plomb ou, pour les véhicules qui en sont équipés, d’utiliser le réchauffeur intégré au moteur : branchez l’embout spécifique de la rallonge fournie dans la prise intégrée à la calandre et l’autre embout dans une prise 220V pendant au moins 6 heures avant un démarrage. Nota : lors de l’utilisation de ce carburant vous pouvez constater une surconsommation.

Remplissage carburant

Contact coupé, introduisez le pistolet pour repousser le clapet B et amenezle jusqu’en butée avant de le déclencher pour remplir le réservoir (risque d’éclaboussures). Maintenez-le dans cette position pendant toute l’opération de remplissage. À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d’expansion.

Lors du remplissage, veillez à ce qu’il n’y ait pas de pénétration d’eau. Le clapet B et son pourtour doivent rester propres.

Afin d’empêcher un remplissage avec de l’essence plombée, la goulotte de remplissage du réservoir d’essence comporte un étranglement muni d’un système de sécurité qui ne permet d’utiliser qu’un pistolet distribuant de l’essence sans plomb (à la pompe).

Véhicule équipé de la fonction

Stop and Start Pour un remplissage carburant, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur par un appui sur le bouton d’arrêt du moteur 1 (reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2). 1.73

Réservoir carburant (3/3)

– enclencher le signal de détresse et faire descendre tous les occupants du véhicule et les tenir éloignés de la zone de circulation ;

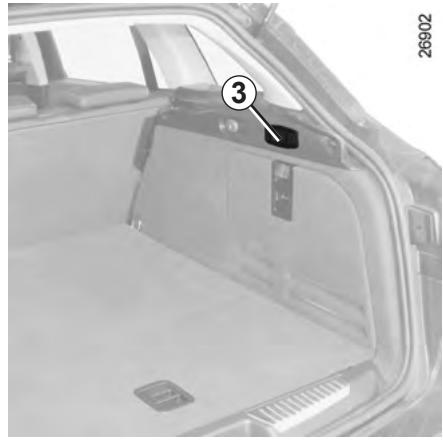

Pour déverrouiller manuellement la trappe à carburant, depuis le coffre, dégagez la moquette d’accès aux lampes de feux arrière, côté portillon, et tirez sur la tige de déverrouillage 2.

2 500 tr/mn. Après ce kilométrage vous pourrez rouler plus vite mais ce n’est qu’après 6 000 km environ que votre véhicule donnera toutes ses performances.

Ce n’est qu’après 3 000 km environ que votre véhicule donnera toutes ses performances.

Périodicité des révisions : reportezvous au document d’entretien du véhicule.

Pendant la période de rodage, n’accélérez pas fortement tant que le moteur est froid, ne faites pas non plus tourner trop vite le moteur.

Périodicité des révisions : reportezvous au document d’entretien du véhicule.

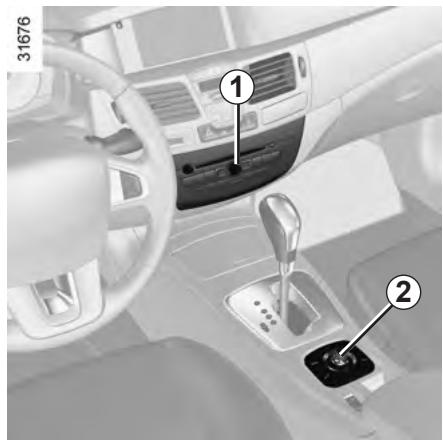

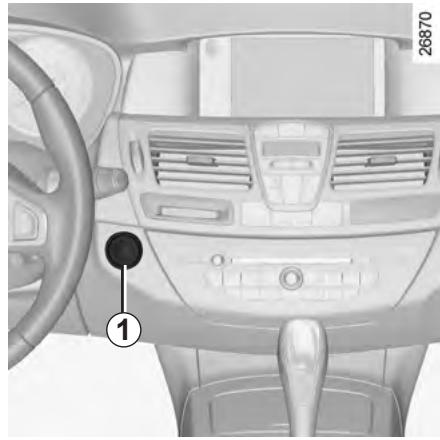

Pour démarrer, appuyez sur le bouton 1. Si une vitesse est engagée, appuyez sur la pédale d’embrayage jusqu’au démarrage du moteur.

Carte RENAULT en mode mains libres

La carte RENAULT doit être dans le lecteur de carte 2 ou dans la zone de détection 3. Pour démarrer, appuyez sur la pédale de frein ou d’embrayage et appuyez sur le bouton 1. Si une vitesse est engagée, seul l’appui sur la pédale d’embrayage permettra le démarrage.

– si l’une des conditions de démarrage n’est pas appliquée, le message

« appuyer frein + start » ou « débrayer + start » ou « mettre sur P » s’affiche au tableau de bord. – Dans certains cas, il sera nécessaire de manœuvrer le volant tout en appuyant sur le bouton de démarrage 1 pour aider au déverrouillage de la colonne de direction, le message « tourner volant + start » vous en avertit. Démarrage coffre ouvert (en mode mains libres) Si la carte est dans le coffre, le démarrage est impossible sauf si il y a une carte RENAULT «mains libres» dans l’habitacle.

RENAULT «mains libres» peut ne pas fonctionner :

Le message « insérez carte » apparaît au tableau de bord.

Insérez la carte RENAULT jusqu’en butée dans le lecteur de carte 2.

Fonction accessoires

(Mise sous contact) Nota : suivant véhicule, l’appui sur le bouton 1 démarre le moteur.

Responsabilité du conducteur

Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.

Démarrage, arrêt DU moteur (3/3)

Particularité Carte dans le lecteur 2, appuyez sur le bouton 1 : le moteur s’arrête. Dans ce cas, le retrait de la carte du lecteur verrouille la colonne de direction.

Carte dans le véhicule, appuyez sur le bouton 1 : le moteur s’arrête. La colonne de direction se verrouille à l’ouverture de la porte conducteur ou au verrouillage du véhicule.

Si la carte n’est plus dans l’habitacle lorsque vous demandez l’arrêt moteur, le message « carte absente faire appui long » apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1. Moteur arrêté, les accessoires (radio, …) utilisés à ce moment continuent de fonctionner pendant 10 minutes environ. À l’ouverture de la porte conducteur, les accessoires arrêtent de fonctionner.

Ne quittez jamais votre véhicule, carte RENAULT

à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait faire démarrer le véhicule ou faire fonctionner des équipements électriques (lève-vitres…) et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves. Ne coupez jamais le contact avant l’arrêt complet du véhicule, l’arrêt du moteur entraîne la suppression des assistances : freins, direction… et des dispositifs de sécurité passive tels que airbags, prétensionneurs.

En roulage le système stoppe le moteur

(mise en veille) lors d’un arrêt du véhicule (embouteillage, arrêt à un feu...).

Conditions de fonctionnement du système

Le message « Auto Stop » au tableau de bord vous avertit de la mise en veille du moteur.

Les équipements du véhicule restent en fonction pendant la durée d’arrêt du moteur. Le moteur redémarre lorsque vous appuyez sur la pédale d’embrayage et passez une vitesse.

La mise en veille du moteur s’effectue si :

– le véhicule a roulé depuis son dernier arrêt ; – la boîte de vitesses est en position neutre (point mort) ; – la pédale d’embrayage est relâchée ; et – la vitesse du véhicule est inférieure à 3 km/h.

Particularité des véhicules avec frein de parking assisté

Dans le cas d’une mise en veille du moteur (message « Auto Stop » affiché au tableau de bord), le frein de parking assisté ne se serre pas automatiquement.

Particularité de redémarrage automatique du moteur

Sous certaines conditions, le moteur peut redémarrer sans intervention pour garantir votre sécurité et votre confort. Cela peut se produire notamment lorsque : – la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C) ; – la fonction « voir clair » est activée (reportez-vous au paragraphe « climatisation automatique » en chapitre 3) ; – la batterie n’est pas suffisamment chargée ; – la vitesse du véhicule est supérieure à 7 km/h (en descente...) ; – appuis répétés sur la pédale de frein ou besoin du système de freinage ; – ...

Ne pas laissez rouler votre véhicule lorsque le moteur est en veille (message

« Auto Stop » affiché au tableau de bord). 2.6

Avant de quitter le véhicule, la coupure du contact par appui sur le bouton d’arrêt du moteur est impérative (reportez-vous au paragraphe

« Démarrage, arrêt du moteur »).

Moteur en veille, l’assistance de freinage n’est plus opérationnelle.

Fonction Stop and start (2/3)

Conditions de non mise en veille du moteur Certaines conditions ne permettent pas au système la mise en veille du moteur, notamment : – la marche arrière est enclenchée ; – le capot moteur est non verrouillé ; – la porte conducteur n’est pas fermée  ; – la ceinture conducteur n’est pas bouclée ; – la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C) ;

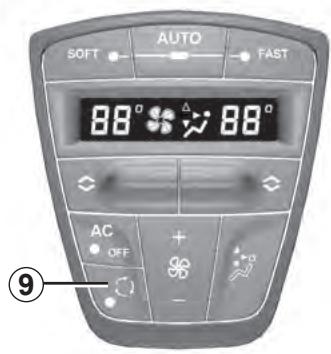

– la fonction « voir clair » est activée

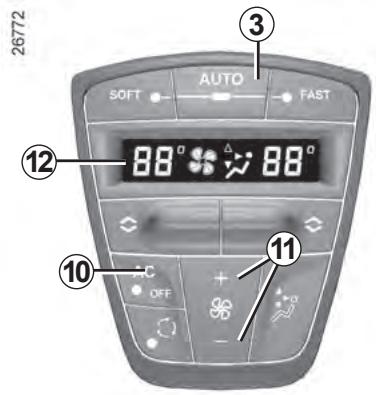

(reportez-vous au paragraphe « climatisation automatique » en chapitre 3) ; – la température du liquide de refroidissement moteur est insuffisante ; – le nettoyage automatique du filtre à particules est en cours ; ou – ...

– En cas de calage moteur, si le système est en fonction, appuyez à fond sur la pédale d’embrayage pour redémarrer.

– la batterie n’est pas suffisamment chargée ;

– la différence de température intérieure du véhicule avec celle de consigne de la climatisation automatique est trop importante ;

Pour un remplissage carburant, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur par un appui sur le bouton d’arrêt du moteur (reportezvous au paragraphe « Démarrage, arrêt du moteur »).

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

« Stop-Start désactivé » apparaît au tableau de bord et le témoin intégré 2 au contacteur s’allume.

Lorsque le message « Stop and start à contrôler » apparaît au tableau de bord, accompagné de l’allumage du témoin intégré 2 au contacteur 1, le système est désactivé.

Consultez un Représentant de la marque.

Un nouvel appui réactive le système.

Le message « Stop-Start activé » apparaît au tableau de bord et le témoin intégré 2 au contacteur 1 s’éteint.

Anomalies de fonctionnement

Avant de quitter le véhicule, la coupure du contact par appui sur le bouton d’arrêt du moteur est impérative (reportez-vous au paragraphe

« Démarrage, arrêt du moteur »).

Particularités des versions essence

Des conditions de fonctionnement de votre véhicule telles que : – roulage prolongé avec témoin mini carburant allumé ; – utilisation d’essence plombée ; – utilisation d’additifs pour lubrifiants ou carburant non agréés. Ou des anomalies de fonctionnement telles que : – système d’allumage défectueux ou panne d’essence ou bougie débranchée se traduisant par des ratés d’allumage et des à-coups au cours de la conduite ; – perte de puissance ; provoquent un échauffement excessif du pot catalytique, en diminuent l’efficacité, peuvent amener sa destruction et entraîner des dommages thermiques sur le véhicule.

Si vous constatez les anomalies de fonctionnement ci-dessus, faites effectuer par un Représentant de la marque les réparations nécessaires au plus vite.

En présentant régulièrement votre véhicule à un Représentant de la marque suivant les périodicités préconisées dans le document d’entretien, vous éviterez ces incidents.

Problème de démarrage

Pour éviter d’endommager votre pot catalytique, n’insistez pas dans la tentative de démarrage (en utilisant votre démarreur, ou en poussant ou tirant votre véhicule) sans avoir identifié et traité la cause de la défaillance. Dans le cas contraire, ne tentez plus de démarrer le moteur et faites appel à un Représentant de la marque. Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des matériaux combustibles tels que l’herbe ou des feuilles peuvent venir en contact avec un système d’échappement chaud.

Particularités des versions diesel

Pour éviter tout incident par temps de gel :

Si le message « antipollution à contrôler » s’affiche accompagné des té-

– veillez à ne jamais laisser le niveau de gazole trop baisser dans le réservoir afin d’éviter la condensation de vapeur d’eau s’accumulant dans le fond du réservoir.

En roulage, suivant la qualité du carburant utilisé, des fumées blanches peuvent exceptionnellement apparaître.

Cela est dû au nettoyage automatique du filtre à particules et est sans conséquence sur le comportement du véhicule.

Après remplissage effectué à la suite de l’épuisement complet du carburant, il est nécessaire de réamorcer le circuit à carburant : reportez-vous au paragraphe « réservoir à carburant » en chapitre 1 avant de redémarrer le moteur.

Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des matériaux combustibles tels que l’herbe ou des feuilles peuvent venir en contact avec un système d’échappement chaud.

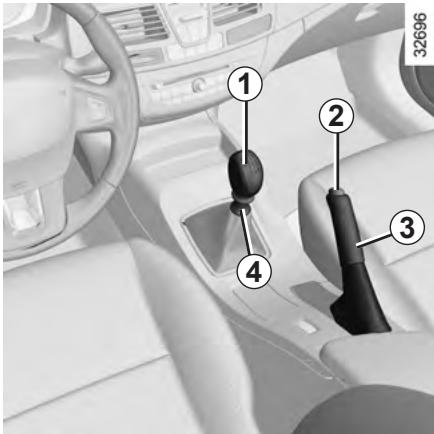

Pour desserrer Tirez le levier 3 légèrement vers le haut, enfoncez le bouton 2 et ramenez le levier au plancher.

Tirez vers le haut, assurez-vous que le véhicule soit bien immobilisé.

Véhicules à boîte de vitesses manuelle : suivez la grille dessinée sur le pommeau 1 et, suivant véhicule, soulevez l’anneau 4 contre le pommeau pour pouvoir passer la marche arrière. Véhicules à boîte de vitesses automatique : reportez-vous au paragraphe « Boîte de vitesses automatique » en chapitre 2.

En cas de choc sur le soubassement du véhicule

(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu…). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

À l’arrêt, selon la pente et/ ou la charge du véhicule, il peut être nécessaire d’ajouter au moins deux crans supplémentaires de serrage et d’engager une vitesse (1re ou marche arrière) pour les véhicules à boîte de vitesses mécanique ou la position P pour les véhicules à boîte de vitesses automatique.

Le frein de parking assisté assure l’immobilisation du véhicule lors de l’arrêt du moteur par appui sur le bouton de démarrage/arrêt du moteur 1. Pour certains pays, la fonction serrage automatique n’est pas activée. Reportez-vous au paragraphe « Fonctionnement manuel ».

Le serrage du frein de parking assisté est confirmé par le message « frein de

Le témoin 2 s’éteint quelques minutes après le serrage du frein de parking as-

sisté et le témoin rouillage du véhicule.

Avant de quitter le véhicule, vérifiez le serrage effectif du frein de parking assisté. Le serrage est visualisé par l’allumage du témoin 2 sur

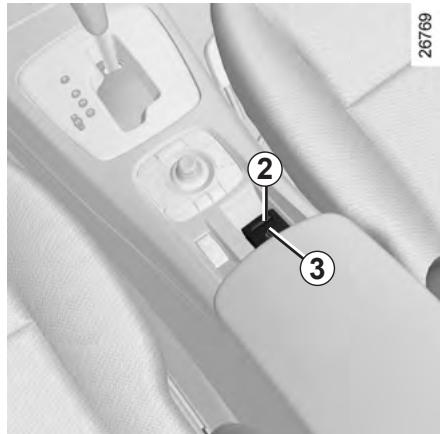

Tirez le contacteur 3. Le témoin 2 et le témoin lument.

Pour stationner sur plan incliné ou avec une remorque par exemple, tirez le contacteur 3 pendant quelques secondes pour obtenir le freinage maximum.

(boîte de vitesses automatique) ; – appuyez simultanément sur la pédale de frein et sur le contacteur 3 ; – retirez la carte RENAULT du lecteur.

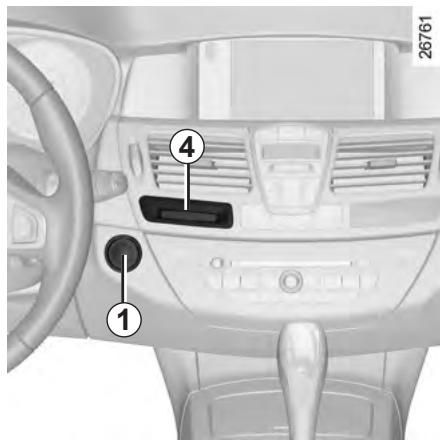

Desserrage du frein de parking assisté

Contact mis, appuyez sur la pédale de frein puis appuyez sur le bouton 3 : le témoin 2 et le témoin gnent.

Ne sortez jamais de votre véhicule sans remettre le levier de sélection sur P ou

N. En effet, véhicule à l’arrêt, moteur tournant avec une vitesse engagée, si vous accélérez, le véhicule peut se mettre en mouvement. Risque d’accident.

L’absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela vous impose un arrêt immédiat compatible avec les conditions de circulation.

Assurez-vous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque.

– En cas de défaillance du frein de parking assisté, le témoin ® s’allume accompagné du message

« panne du frein de parking », d’un bip sonore et dans certains cas du témoin

(boîtes de vitesses mécaniques) ou la position P (boîtes de vitesses automatiques). Si la pente le justifie, calez le véhicule.

Conseils : antipollution, économies de carburant, conduite (1/3)

Votre véhicule respecte les critères de recyclage et de valorisation des véhicules hors d’usage, qui entreront en vigueur en 2015. Certaines pièces de votre véhicule ont donc été conçues en vue de leur recyclage ultérieur. Ces pièces sont facilement démontables afin d’être récupérées et retraitées dans les filières de recyclage. De plus, de par sa conception, ses réglages d’origine, sa consommation modérée, votre véhicule est conforme aux réglementations antipollution en vigueur. Il participe activement à la réduction d’émission de gaz polluants et aux économies d’énergie. Mais le niveau d’émission de gaz polluants et de consommation de votre véhicule dépend aussi de vous. Veillez à son bon entretien et à sa bonne utilisation.

Assistance à l’économie de carburant

Suivant véhicule, afin d’optimiser la consommation, un témoin au tableau de bord vous informe du meilleur moment pour engager le rapport supérieur ou le rapport inférieur :

[ En cas de remplacement de bougies, utilisez les marques, types et écartements spécifiés pour votre moteur. Pour cela consultez un Représentant de la marque. – ralenti : celui-ci ne nécessite aucun réglage. – filtre à air, filtre à gazole : une cartouche encrassée diminue le rendement. Il faut la remplacer.

– En côte, plutôt que d’essayer de maintenir votre vitesse, n’accélérez pas plus qu’en terrain plat : gardez de préférence la même position de pied sur l’accélérateur.

– Double débrayage et coup d’accélérateur avant l’arrêt du moteur sont devenus inutiles sur les véhicules modernes. – Intempéries, routes inondées :

Le système de contrôle des gaz d’échappement permet de détecter les anomalies de fonctionnement dans le dispositif de dépollution du véhicule.

Ces anomalies peuvent entraîner des dégagements de substances nocives ou des dommages mécaniques.

Ce témoin au tableau de bord indique les éventuelles défaillances du système :

Il s’allume à la mise sous contact puis s’éteint au démarrage moteur. – S’il s’allume de façon continue, ­c onsultez au plus tôt un Représentant de la marque ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque.

– La conduite « sportive » coûte cher : préférez-lui la conduite « en souplesse ». – Ne poussez pas le régime moteur sur les rapports intermédiaires. Utilisez donc toujours le rapport le plus élevé possible sans toutefois fatiguer le moteur. Sur version avec boîte de vitesses automatique restez de préférence en position D.

Ne roulez pas sur une chaussée si la hauteur de l’eau dépasse le bord inférieur des jantes.

Gêne à la conduite

Coté conducteur, n’utiliser impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifier régulièrement leur fixation. Ne pas superposer plusieurs tapis. Risque de coïncement des pédales

Conseils : antipollution, économies de carburant, conduite (3/3)

– Pour les véhicules équipés du conditionnement d’air, il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant son utilisation. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la ­ onsommation et donc aider à c préserver l’environnement :

Conseils d’utilisation

– L’électricité « c’est du pétrole », éteignez tout appareil électrique lorsqu’il n’est plus vraiment utile. Mais (sécurité d’abord), gardez vos feux allumés dès que la visibilité l’exige (voir et être vu). – Utilisez plutôt les aérateurs. Rouler vitres ouvertes entraîne à 100 km/­h : +4 % de consommation.

Si le véhicule est resté stationné en pleine chaleur ou en plein soleil, pensez à l’aérer quelques minutes pour chasser l’air chaud avant de démarrer.

– Évitez le plein de carburant à ras bord, cela évite tout débordement.

– Évitez l’utilisation en « porte-àporte », (trajets courts, entrecoupés d’arrêts prolongés), le moteur n’atteint jamais sa température idéale.

– Ne conservez pas une galerie de toit vide.

– Pour le trajet avec une caravane, pensez à utiliser un déflecteur agréé et n’oubliez pas de le régler.

– L’usage de pneumatiques non préconisés peut augmenter la consommation.

(réduction des consommations d’eau et d’énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets)

Dans la phase d’utilisation, votre véhicule a été conçu de manière à émettre moins d’émission de gaz à effet de serre

(CO2), et donc à moins consommer (ex : 140 g/km équivaut à 5,3 l/100km pour un véhicule Diesel).

Pour certains véhicules diesel, ce système est complété par un filtre à particules permettant de réduire les émissions de particules de suies.

Contribuez vous aussi au respect de l’environnement

– Les pièces usées et remplacées lors de l’entretien courant de votre véhicule (batterie, filtre à huile, filtre à air, piles…) et les bidons d’huile (vides ou remplis d’huile usagée) doivent être déposés auprès des organismes spécialisés.

Pour atteindre ces objectifs, de nombreuses pièces du véhicule ont été conçues de manière à permettre leur recyclage. Les architectures et les matières ont été particulièrement étudiées afin de faciliter le démontage de ces composants et leur retraitement dans des filières spécifiques. Dans le but de préserver les ressources en matières premières, ce véhicule intègre de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables (matières végétales ou animales telles que coton ou laine respectivement).

Système de surveillance de pression des pneumatiques (1/3)

Lorsque le véhicule en est équipé, ce système surveille la pression de gonflage des pneumatiques.

Principe de fonctionnement

Chaque roue (sauf la roue de secours) comporte un capteur dans la valve de gonflage qui mesure périodiquement la pression du pneumatique.

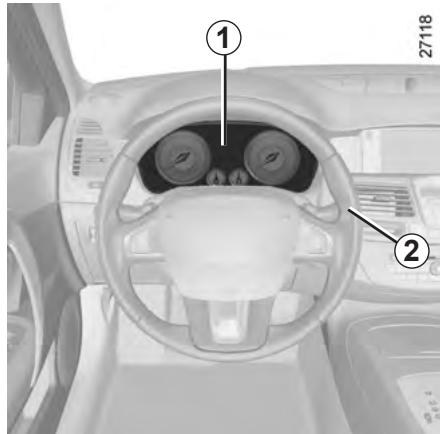

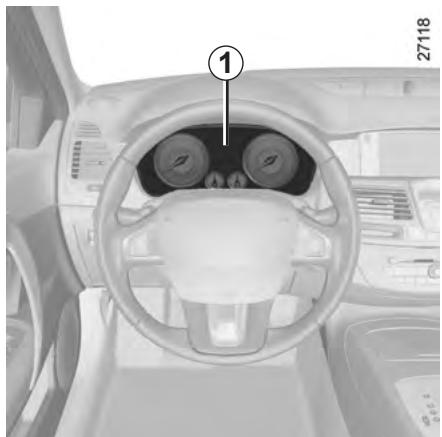

Le système informe le conducteur sur l’ordinateur de bord 1 que les roues sont suffisamment gonflées et l’alerte en cas de pression insuffisante ou de fuite.

« Pressions de gonflage des pneumatiques »). Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions préconisées de 0,2 à 0,3 bar (3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.

Le système connaît la pression de gonflage des pneumatiques. Les informations s’affichent :

Cette fonction est une aide supplémentaire à la conduite. Cependant, la fonction n’intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Vérifiez la pression des pneumatiques, y compris la roue de secours, une fois par mois.

– contact mis, en faisant défiler les informations de l’ordinateur de bord par un appui sur la commande 2

(reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1) ; – ou en cas d’anomalie en roulage ­(reportez-vous en page suivante pour connaître les messages d’alerte).

Changement de roue le système pouvant prendre plusieurs minutes suivant le roulage, pour une bonne prise en compte des positions de roues et des pressions, vérifiez la pression des pneumatiques après toute intervention.

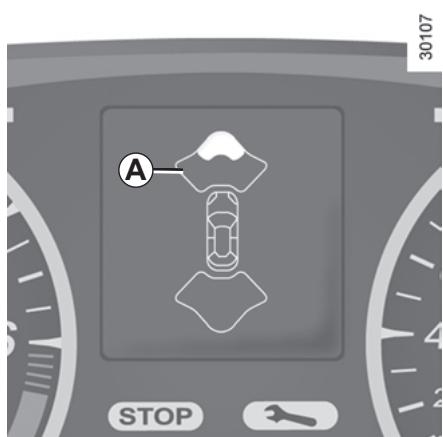

La roue B indique que la roue concernée est crevée ou fortement sous-gonflée. Remplacez-la ou faites appel à un Représentant de la marque si elle est crevée. Refaites la pression des pneumatiques si la roue est dégonflée. Ce message est accompagné du voyant ®.

Système de surveillance de pression des pneumatiques (3/3)

Lorsque le véhicule en est équipé, la roue de secours ne possède pas de capteur. Lorsqu’elle est montée sur le véhicule, le message « capteurs pneus absents » apparaît au tableau de bord.

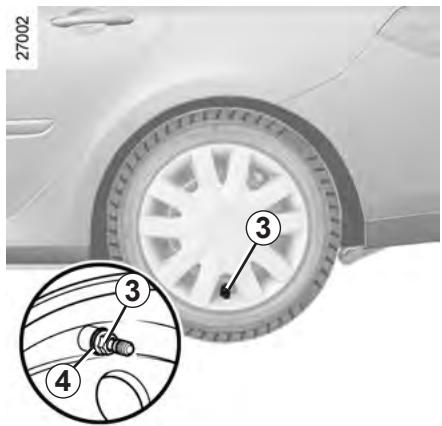

Pour repérer facilement le bon positionnement de la roue, référez-vous

à la couleur de la bague 4 (après nettoyage éventuel) qui entoure chacune des valves : C bague jaune D bague noire E bague rouge Du fait de la spécificité des valves, n’utilisez que les aérosols homologués par nos services techniques.

Chacun des capteurs ­implantés dans les valves 3 est dédié à une seule et unique roue : il ne faut donc en aucun cas intervertir les roues sans réinitialiser le système. graves.

Risque d’information erronée pouvant entraîner des conséquences

– l’ESP (contrôle dynamique de conduite) avec contrôle du sousvirage et système antipatinage ASR ; – l’assistance au freinage d’urgence avec, suivant véhicule, anticipation du freinage ; – roues arrière directrices. Cependant, les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

ABS (antiblocage des roues)

Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).

En cas d’urgence, il est recommandé d’appliquer sur la pédale une pression forte et continue. Il n’est pas nécessaire d’agir par pressions successives (pompage). L’ABS modulera l’effort appliqué dans le système de freinage.

Anomalies de fonctionnement :

Représentant de la marque.

Votre freinage est partiellement assuré. Toutefois, il est dangereux de freiner brusquement et ceci vous impose un arrêt impératif et immédiat compatible avec les ­conditions de circulation. Faites appel à un

Représentant de la marque.

Dispositifs de correction ET d’assistance à la conduite (2/5)

Contrôle dynamique de conduite ESP avec contrôle de sous-virage et système

antipatinage ASR Contrôle de sous-virage

Anomalie de fonctionnement

Ce système optimise l’action de l’ESP dans le cas d’un sous-virage prononcé

(perte d’adhérence du train avant).

Contrôle dynamique de conduite

Ce système aide à conserver le contrôle du véhicule dans les situations

« critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…). Principe de fonctionnement Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur. D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle. Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur.

Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d’accélérations ou de décélérations.

Consultez un Représentant de la marque.

Principe de fonctionnement

À l’aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu’à ce que la motricité redevienne compatible avec le niveau d’adhérence sous la roue. Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.

Dispositifs de correction ET d’assistance à la conduite (3/5)

Le système antipatinage ASR apportant une sécurité supplémentaire, il est déconseillé de rouler avec la fonction inhibée. Sortez de cette situation dès que possible par un nouvel appui sur le contacteur 1. Nota : la fonction est automatiquement réactivée à la mise sous contact du véhicule ou dès le dépassement d’une vitesse d’environ 40 km/h.

Inhibition de la fonction ASR Dans certaines situations (conduite sur sol très mou : neige, boue… ou conduite avec des roues chaînées), le système peut réduire la puissance moteur pour limiter le patinage. Si cet effet n’est pas souhaité, il est possible de désactiver la fonction par appui sur le contacteur 1.

Le message « Antipatinage désactivé » apparaît au tableau de bord pour vous en avertir.

Assistance au freinage d‘urgence

C’est un système complémentaire à l’ABS qui aide à réduire les distances d’arrêt du véhicule. Principe de fonctionnement Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.

Allumage des feux de détresse

Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération. Anomalie de fonctionnement Lorsque le système détecte une anomalie de fonctionnement, le message « système freinage à contrôler » s’affiche au tableau de bord accompagné du témoin ©. Consultez un Représentant de la marque. Anticipation du freinage Suivant véhicule, lorsque vous relâchez rapidement la pédale d’accélérateur, le système anticipe le freinage afin de diminuer les distances d’arrêt. Cas particuliers Lors de l’utilisation du régulateur de vitesse : – si vous utilisez la pédale d’accélérateur, lorsque vous la relâcherez, le système peut se déclencher ; – si vous n’utilisez pas la pédale d’accélérateur, le système ne se déclenchera pas.

Dispositifs de correction ET d’assistance à la conduite (4/5)

A B Anomalies de fonctionnement

– Si le témoin © accompagné du message « direction à contrôler » s’affiche au tableau de bord : consultez un Représentant de la marque.

– Si le témoin ® accompagné du message « panne de la direction » s’affiche au tableau de bord, cela indique une défaillance du système.

Roues arrière directrices

Pour les véhicules qui en sont équipés, ce système permet, lorsque le véhicule roule, d’orienter les roues arrière en fonction des conditions de conduite : à basse vitesse ce système privilégie la maniabilité, à vitesse plus élevée il optimise la stabilité. Lors de roulage à petite vitesse, les roues arrière s’orientent dans le sens inverse des roues avant (figure A) afin d’améliorer la maniabilité du véhicule. Ceci est utile lors de roulages urbains, sur route sinueuse, en manœuvre sur un parking...

Lors de roulage à vitesse supérieure à

60 km/h, les roues arrière s’orientent dans le même sens que les roues avant (figure B) afin d’optimiser la stabilité du véhicule. Ceci est utile lors d’un changement de voie, lors de la prise de virage...

® vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel

à un Représentant de la marque. En cas de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (déformation d’un essieu). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Ce dispositif vous assiste lors d’un démarrage en côte. Il empêche le véhicule de reculer, selon la pente en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l'accélérateur. Fonctionnement du système Il fonctionne uniquement lorsque le levier de vitesses est en position autre que le point mort (position autre que N ou P pour les boîtes de vitesses automatique) et que le véhicule est à l’arrêt complet (appui sur la pédale de frein). Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent progressivement (le véhicule roule en fonction de la pente).

Le système d'aide au démarrage en côte ne peut totalement empêcher le véhicule de reculer dans tous les cas (très fortes déclivités…).

Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer. L’aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein. Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente. Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule. Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente. Risques de blessures graves.

5 Activation, mémorisation et rappel de la vitesse limitée (R).

Pressez le contacteur 1 côté  . Le témoin 6 s’allume en orange et le message « limiteur » apparaît au tableau de bord accompagné de tirets pour indiquer que la fonction limiteur de vitesse est en service et en attente de l’enregistrement d’une vitesse de limitation.

Pour enregistrer la vitesse courante, pressez le contacteur 2 (+) ou 3 (-) : la vitesse limitée remplace les tirets. La vitesse minimum enregistrée sera de 30 km/h.

En cas de forte descente, la ­vitesse limitée ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord pour vous en informer.

À tout moment, il est possible de dépasser la vitesse limitée, pour cela : enfoncez franchement et à fond la pédale d’accélérateur (au-delà du

Durant le temps de dépassement, la

­vitesse de consigne clignote au ­tableau de bord. Ensuite, relâchez la pédale d’accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée.

Dès que vous atteignez la vitesse enregistrée, toute action sur la pédale d’accélérateur ne permettra pas le

­dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe « Dépassement de la vitesse ­limitée »). La fonction limiteur de vitesse n’agit en aucun cas sur le système de freinage.

Régulateur-limiteur de vitesse : fonction limiteur (3/3)

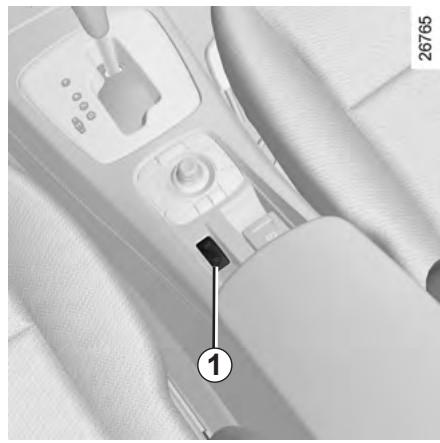

Rappel de la vitesse limitée Si une vitesse est mémorisée, il est possible de la rappeler par appui sur le contacteur 5 (R).

La fonction limiteur de vitesse est suspendue lorsque vous agissez sur le contacteur 4 (O). Dans ce cas, la vitesse limitée reste mémorisée et le message « en mémoire » accompagné de la vitesse mémorisée apparaît au tableau de bord.

La fonction limiteur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n’y a plus de vitesse mémorisée. L’extinction du témoin orange  au tableau de bord confirme l’arrêt de la fonction.

Lorsque le limiteur est suspendu, un appui sur les contacteurs 2 (+) ou 3 (-) réactive la fonction sans tenir compte de la vitesse mémorisée : c’est la vitesse à laquelle roule le véhicule qui est prise en compte.

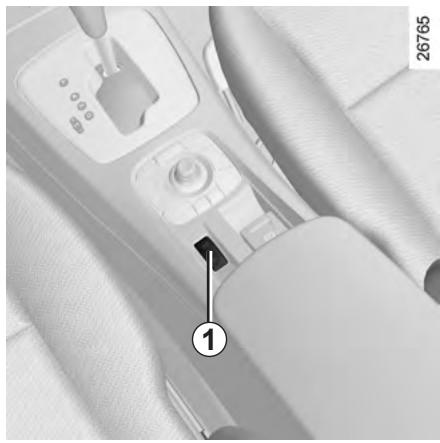

Cette vitesse de régulation est réglable de façon continue à partir de 30 km/­h.

La fonction régulateur de vitesse n’agit en aucun cas sur le système de freinage.

Cette fonction est une aide supplémentaire à la conduite. Cependant, la fonction n’intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance (soyez toujours prêt

à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral…). Risque d’accident.

4 Mise en veille de la fonction (avec mémorisation de la vitesse de régulation) (O).

5 Activation mémorisation et rappel de la vitesse de régulation (R).

Régulateur-limiteur de vitesse : fonction régulateur (2/4)

La mise en régulation est confirmée par l’allumage du témoin 7 en vert en plus du témoin 6.

Attention, il est toutefois conseillé de garder les pieds à proximité des pédales pour être prêt à intervenir en cas d’urgence.

Régulateur-limiteur de vitesse : fonction régulateur (3/4)

Dépassement de la vitesse de régulation

Impossibilité pour la fonction de tenir la vitesse de régulation

Variation de la vitesse de régulation

Vous pouvez faire varier la vitesse de régulation en agissant par appuis successifs sur :

En cas de forte descente, la vitesse de régulation ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord pour vous en informer.

– le contacteur 2 (+) pour augmenter la vites­se,

– le contacteur 3 (-) pour diminuer la vitesse.

La fonction régulateur de vitesse n’agit en aucun cas sur le système de freinage.

Régulateur-limiteur de vitesse : fonction régulateur (4/4)

Rappel de la vitesse de régulation

Nota : si la vitesse précédemment enregistrée est beaucoup plus élevée que la vitesse courante, le véhicule accélérera fortement jusqu’à ce seuil.

Mise en veille de la fonction

Arrêt de la fonction

La fonction est suspendue lorsque vous agissez sur :

La fonction régulateur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n’y a plus de vitesse mémorisée. L’extinction des témoins verts  et  au tableau de bord confirme l’arrêt de la fonction.

– le contacteur 4 (O) ;

– la pédale de frein ; – la pédale d’embrayage ou le passa­ge en position neutre pour les véhicules à boîte de vitesses automatique. Dans les trois cas, la vitesse de régulation reste mémorisée et le message « en mémoire » apparaît au tableau de bord. La mise en veille est confirmée par l’extinction du témoin .

Lorsque le régulateur est suspendu, un appui sur les contacteurs 2 (+) ou 3 (-) réactive la fonction régulateur sans tenir compte de la vitesse mémorisée : c’est la vitesse à laquelle roule le véhicule qui est prise en compte.

La mise en veille ou l’arrêt de la fonction régulateur de vitesse n’entraîne pas de diminution rapide de la vitesse : il vous faut freiner par appui sur la pédale de frein.

(suivant véhicule) dans le bouclier arrière et/ou avant du véhicule, « mesurent » la distance entre le véhicule et un obstacle. Cette mesure se traduit par des bips sonores dont la fréquence augmente avec le rapprochement de l’obstacle, jusqu’à devenir un son continu lorsque l’obstacle se situe à environ 25 centimètres du véhicule.

Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres de marche arrière.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, poussette, vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre.

Depuis le menu de personnalisation des réglages du véhicule (reportezvous au paragraphe «menu de personnalisation du véhicule en chapitre

1), choisissez la ligne «aide au parking volume» sélectionnez la ligne concernant le volume sonore de l’aide au parking, faites votre choix et validez-le par appui sur l’une des touches 1 ou 2.

AIDE AU PARKING (2/3)

Tout objet se trouvant à moins de

60 centimètres environ de l’avant du véhicule est détecté. L’afficheur A affiche les zones de détections, et un bip sonore retentit.

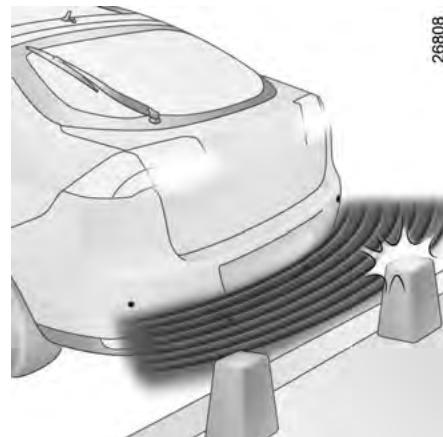

Activation/désactivation automatique de l’aide au parking avant

Le système se désactive : – lorsque le frein de parking assisté est serré ; – lorsque la vitesse du véhicule est supérieure à 10 km/h environ ; – lorsque le véhicule est à l’arrêt plus de cinq secondes environ (cas par exemple d’un embouteillage, d’un arrêt à un feu rouge…) ; – lorsque vous êtes au point mort ou en positions N et P avec une boîte de vitesses automatique.

Aide au parking arrière

Dans le cas où un obstacle est présent à l’avant et à l’arrière du véhicule, seul le plus proche sera pris en compte et le bip correspondant se fera entendre. Si un obstacle est détecté à la fois à l’avant et à l’arrière dans une zone de détection inférieure à 30 centimètres, alors des bips avant et des bips arrière retentiront alternativement.

AIDE AU PARKING (3/3)

Lorsque le système détecte une anomalie de fonctionnement un bip sonore retentit, pendant environ 5 secondes pour vous en avertir. Consultez un Représentant de la marque.

fonction désactivée ; fonction activée.

En cas de choc sur le soubassement du véhicule

(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur…) peuvent déclencher des bips sonores.

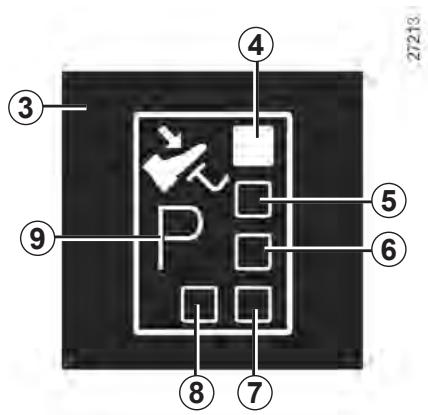

Le levier de sélection 1 en position P, mettez le contact.

Pied sur la pédale de frein (le témoin c sur l’afficheur 3 s’éteint), quittez la position P.

Engagez le levier en position D. Dans la majorité des conditions de circulation rencontrées, vous n’aurez plus à toucher à votre levier : les vitesses passeront toutes seules, au bon moment, au régime convenable du moteur, car

« l’automatisme » tient compte de la charge du véhicule, du profil de la route et du style de conduite choisi. Conduite économique Sur route, laissez toujours le levier en position D, la pédale d’accélérateur étant maintenue peu enfoncée, les rapports passeront automatiquement à un régime moteur plus bas. Accélérations et dépassements Enfoncez franchement et à fond la pédale d’accélérateur (jusqu’à dépasser le point dur de la pédale). Cela permettra, dans la mesure des possibilités du moteur, de rétrograder sur le rapport optimal.

L’engagement du levier en position D ou R ne doit se faire qu’à l’arrêt, pied sur le frein et pédale d’accélérateur relevée.

– Si le profil de la route et sa sinuosité ne permettent pas de se maintenir en mode automatique (ex : en montagne), il est conseillé de passer en mode manuel. Ceci afin d’éviter des passages de vitesses successifs voulus par « l’automatisme » en montée, et d’obtenir un freinage moteur en cas de longues descentes.

Lorsque le véhicule est immobilisé, tout en gardant le pied sur le frein, placez le levier en position P : la boîte est au point mort et les roues motrices sont verrouillées mécaniquement par la transmission.

– pour descendre les rapports de vitesse, donnez des impulsions vers l’arrière ;

– pour monter les rapports de vitesse, donnez des impulsions vers l’avant. Le rapport de vitesse engagé apparaît au tableau de bord.

Dans certains cas de conduite (ex : protection du moteur, mise en action du contrôle dynamique de conduite : ESP. ...) « l’automatisme » peut imposer de lui-même le rapport. De même, pour éviter des « fausses manœuvres », le changement de rapport peut être refusé par « l’automatisme » : dans ce cas l’affichage du rapport clignote quelques secondes pour vous en avertir.

– Par temps très froid, pour éviter de caler le moteur, attendez quelques instants avant de quitter la position

P ou N et d’engager le levier en D ou R. – Véhicule non équipé du système antipatinage : sur route glissante ou à faible adhérence, pour éviter le patinage au démarrage, il convient de passer en mode manuel et de sélectionner le deuxième rapport avant de démarrer.

Par temps très froid, le système peut interdire le passage des rapports en mode manuel le temps que la boîte de vitesses atteigne la bonne température.

Serrez le frein à main ou, suivant véhicule, assurez-vous que le frein de parking assisté est serré.

En cas de choc sur le soubassement du véhicule

(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu…). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Boîte de vitesses automatique (3/3)

Anomalie de fonctionnement – En roulant, si le message « boîte vitesses à contrôler » accompagné du voyant © apparaît au tableau de bord, il indique une défaillance. Consultez au plus tôt Représentant de la marque.

– En roulant, si le message « boîte vitesses surchauffe » accompagné du témoin © apparaît au tableau de bord, arrêtez-vous pour laisser refroidir la boîte de vitesses.

Consultez au plus tôt Représentant de la marque.

– Dépannage d’un véhicule à boîte automatique, reportez-vous au paragraphe « Remorquage » en chapitre 5.

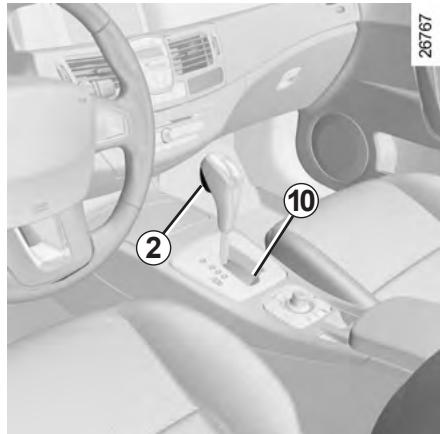

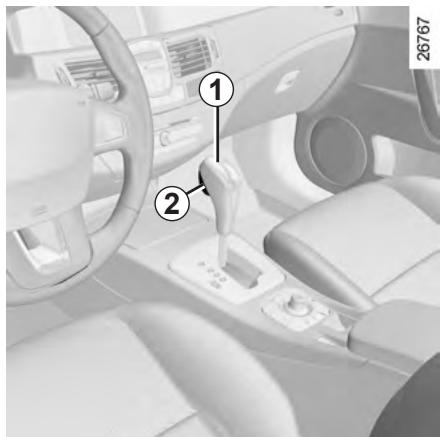

À la mise en route, dans le cas où le levier est bloqué sur P alors que vous appuyez sur la pédale de frein et sur le bouton de déverrouillage 2, il y a possibilité de libérer manuellement le levier.

Pour cela, appuyez sur le bouton en passant un objet dans le trou 10 et appuyez simultanément sur le bouton de déverrouillage 2 situé sur le levier.

Représentant de la marque.

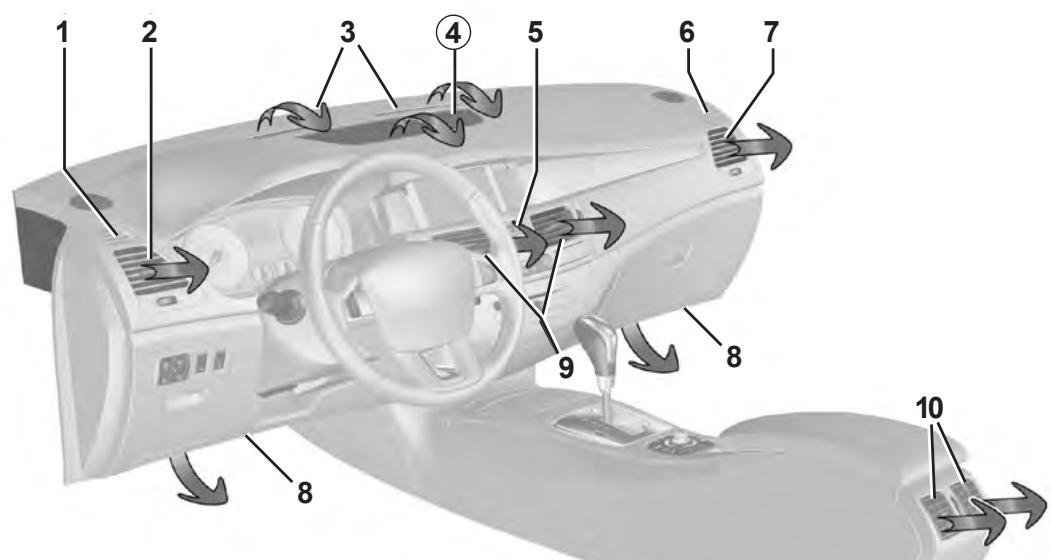

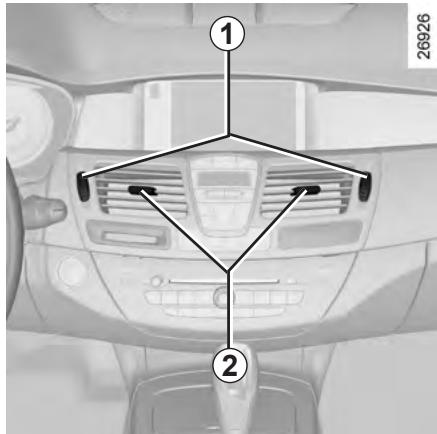

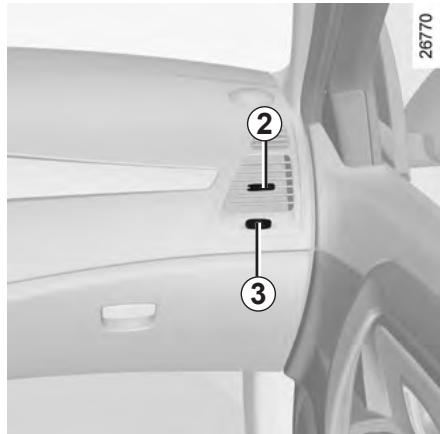

Manœuvrez la molette 3 (au-delà du point dur).

Vers la droite : ouverture maximale. Vers la gauche : fermeture.

Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur...).

Risque de dégradation ou d’incendie. 3.3

Chauffage, Air conditionné manuel (1/2)

6 Dégivrage/désembuage de la lunette ­arrière et, suivant véhicule, des rétroviseurs. 7 Fonction « voir clair ». 8 Recyclage de l’air. Informations et conseils d’utilisation : reportez-vous en fin de paragraphe.

L’air conditionné ne fonctionne pas lorsque la température extérieure est basse.

Réglage de la température de l’air

Agissez sur la commande 2 jusqu’à la température désirée. Plus il y a de pavés allumés sur l’afficheur, plus la température est élevée. Moins il y a de pavés allumés sur l’afficheur, plus la température est basse.

Répartition de l’air dans l’habitacle

Il y a six possibilités de répartition d’air.

Appuyez sur la touche 5 pour les faire défiler.

Les flèches situées dans la zone a de l’afficheur 3 se combinent pour vous informer de la répartition choisie :

Appuyez plusieurs fois sur le bas du bouton 4 jusqu’à l’arrêt du système.

Pour le démarrer appuyez sur le haut du bouton 4.

Chauffage, Air conditionné manuel (2/2)

Position 0 (ventilateur de la zone b vide)

Nota : pour maintenir un niveau de confort, nous vous conseillons d’utiliser une position comprise entre 3 et 5 demi-pales.

Cette fonction permet un dégivrage et désembuage rapide du pare-brise et de la lunette arrière, des vitres latérales avant et des rétroviseurs extérieurs

(suivant véhicule). Elle impose la mise en service automatique du conditionnement d’air et du dégivrage de la lunette ­arrière. Appuyez sur la touche 6 pour arrêter le fonctionnement de la lunette arrière dégivrante, le témoin intégré s’éteint. Pour modifier la vitesse de ventilation : appuyez sur la touche 4. Pour sortir de cette fonction, appuyez de nouveau sur la touche 7.

Mise en service du recyclage d’air

Appuyez sur la touche 8 de recyclage de l’air : le témoin s’allume. Dans ces conditions, l’air est pris dans l’habitacle et il est recyclé sans admission d’air de l’extérieur. Le recyclage d’air permet : – de s’isoler de l’ambiance extérieure (circulation en zone polluée…) ; – de refroidir plus rapidement la température de l’habitacle.

L’utilisation prolongée du recyclage d’air peut entraîner une formation de buée sur les vitres latérales et le pare-brise et des désagréments dus

à un air non renouvelé dans l’habitacle. Il est donc conseillé de repasser en fonctionnement normal (air exté­ rieur) en appuyant de nouveau sur le bouton 8 dès que le recyclage d’air n’est plus nécessaire.

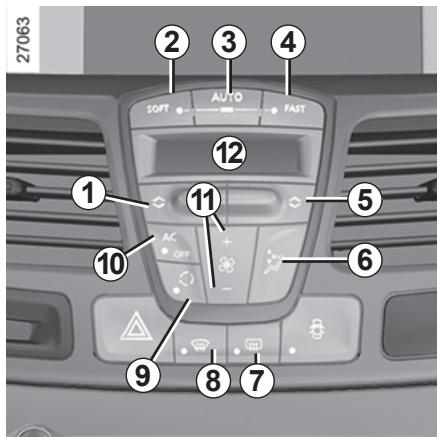

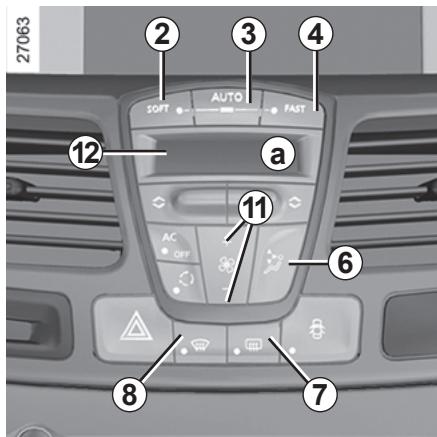

6 Répartition de l’air dans l’habitable.

7 Dégivrage/désembuage de la lunette ­arrière et, suivant véhicule, des rétroviseurs. 8 Fonction « voir clair ». 9 Recyclage de l’air. 10 Air conditionné.

­optimisant la consommation. Le système agit sur la vitesse de ventilation, la répartition d’air, le recyclage d’air, la mise en route ou l’arrêt du conditionnement d’air et la température de l’air.

Ce mode est composé de trois programmes au choix :

Agissez sur l’une des touches 1 ou 5 pour augmenter ou diminuer la température. Un appui de plus de 2 secondes sur la touche 3 règle la température passager sur la température conducteur.

AUTO : optimisation de l’atteinte du niveau de confort choisi en fonction des conditions extérieures. Appuyez sur la touche 3.

SOFT : adoucit l’atteinte du niveau de confort souhaité. Le niveau de confort est ensuite maintenu de manière plus douce et silencieuse. Appuyez sur la touche 2.

Particularité : les réglages extrêmes permettent au système de produire un maximum de froid ou un maximum de chaud (affichage « LO » et « HI » sur l’écran 12).

Appuyez plusieurs fois sur le bas du bouton 11 jusqu’à l’arrêt du système. Pour le démarrer appuyez sur le haut du contacteur 11 ou sur un des contacteurs 2, 3 ou 4.

FAST : accentue l’action du système pour atteindre rapidement le niveau de confort souhaité. Utilisez ce programme lorsque vous transportez des passagers arrière. Appuyez sur la touche 4.

11 Vitesse de ventilation.

Vous pouvez toujours ajuster la vitesse de ventilation en appuyant sur le haut ou le bas de la touche 11 pour augmenter ou diminuez la vitesse de ventilation.

Dans ce cas, la vitesse de ventilation, qui n’est plus gérée par l’automatisme, apparaît sur l’afficheur.

Appuyez sur la touche 10 pour forcer l’arrêt de l’air conditionné.

Utilisez de préférence le mode automatique en choisissant un des programmes automatiques

AUTO, SOFT ou FAST. En mode automatique (témoin de la touche 3 allumé), toutes les fonctions de la climatisation sont contrôlées par le système. Vous pouvez toujours modifier le choix du système, dans ce cas, le témoin de la touche 3 s’éteint et la fonction modifiée, qui n’est plus gérée par le système, s’affiche sur l’afficheur 12. Pour revenir en mode automatique, appuyez sur un des programmes AUTO, SOFT ou FAST.

Les valeurs de température affi­ chées traduisent un niveau de

­confort. Lors du démarrage du véhicule, le fait d’augmenter ou de ­diminuer la valeur affichée ne permet en aucun cas d’atteindre plus rapidement le niveau de confort. Le système optimise toujours la descente ou la montée en température (la ventilation ne démarre pas instantanément en vitesse maximale : elle augmente progressivement) cela peut durer de quelques secondes à plusieurs minutes. D’une façon générale, sauf gêne particulière, les aérateurs de planche de bord doivent rester constamment ouverts.

Dans ce cas, la répartition de l’air dans l’habitacle, qui n’est plus géré par l’automatisme apparaît sur l’afficheur.

Dégivrage-désembuage de la lunette arrière

Appuyez sur la touche 7, le témoin intégré s’allume. Cette fonction permet un désembuage rapide de la lunette arrière et des rétroviseurs dégivrants (pour les véhicules qui en sont équipés). Pour sortir de cette fonction, appuyez de nouveau sur la touche 7. À défaut, le désembuage s’arrête automatiquement.

Fonction « voir clair »

Appuyez sur la touche 8, le témoin intégré s’allume et le témoin de la touche 3 s’éteint. Cette fonction permet un dégivrage et désembuage rapide du pare-brise et de la lunette arrière, des vitres latérales avant et des rétroviseurs extérieurs (suivant véhicule). Elle impose la mise en service automatique du conditionnement d’air et du dégivrage de la lunette ­arrière. Appuyez sur la touche 7 pour arrêter le fonctionnement de la lunette arrière dégivrante, le témoin intégré s’éteint. Vous pouvez modifier la vitesse de ventilation : appuyez sur la touche 11. Pour sortir de cette fonction, vous pouvez appuyer : – de nouveau sur la touche 8 ; – sur l’une des touches 2, 3 ou 4.

climatisation automatique (4/4)

Nota – pendant le recyclage, l’air est pris dans l’habitacle et il est recyclé sans admission d’air extérieur ; – le recyclage d’air permet de s’isoler de l’ambiance extérieure (circulation en zone polluée…). Utilisation manuelle

Votre système est équipé d’un capteur qui mesure un indice de la qualité de l’air. Il peut donc décider d’activer le recyclage d’air, dans ce cas le témoin intégré ne s’allume pas.

Un appui sur la touche 9 permet de forcer le recyclage de l’air, dans ce cas, le témoin intégré s’allume ;

L’utilisation prolongée de cette position peut entraîner des odeurs dues au nonrenouvellement de l’air, ainsi qu’une formation de buée sur les vitres. Il est donc conseillé de repasser en mode automatique en appuyant de nouveau sur la touche 9 dès que le ­recyclage d’air n’est plus nécessaire.

En mode automatique (AUTO allumé dans l’afficheur), toutes les fonctions de la climatisation sont contrôlées par le système.

Lorsque vous modifiez certaines fonctions, AUTO s’éteint. Seule la fonction modifiée n’est plus contrôlée par le système.

Le désembuage/dégivrage reste dans tous les cas prioritaire sur le recyclage de l’air.

Dans certains cas (forte humidité...) le recyclage de l’air ne s’activera pas automatiquement pour privilégier la visibilité (maintien de la ventilation avec de l’air extérieur).

Air conditionné : informations et conseils d’utilisation

« voir clair » pour l’éliminer puis privilégiez l’usage de l’air conditionné en mode automatique pour éviter sa formation. Si la buée persiste, utilisez le programme FAST.

Présence d’eau sous le véhicule. Après utilisation prolongée de l’air conditionné, il est normal de constater une présence d’eau provenant de la condensation sous le véhicule.

Il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant l’utilisation du conditionnement d’air. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement : Roulez aérateurs ouverts et vitres fermées.

D’une manière générale, en cas d’anomalie de fonctionnement, consultez un Représentant de la marque :

– baisse d’efficacité au niveau du dégivrage, du désembuage ou de l’air conditionné. Cela peut provenir de l’encrassement de la cartouche du filtre habitacle ; – non-production d’air froid. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon arrêtez le système.

Si le véhicule est resté stationné en pleine chaleur ou en plein soleil, pensez à l’aérer quelques minutes pour chasser l’air chaud avant de démarrer.

Entretien Consultez le document d’entretien de votre véhicule pour connaître les périodicités de contrôle.

Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lèvevitres ou le toit ouvrant électrique. En cas de coincement d’une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risque de blessures graves.

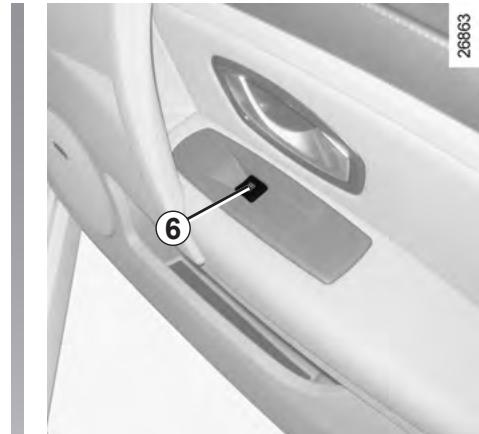

5 1 pour la vitre conducteur ; 2 pour la vitre passager avant ; 3 et  5 pour les vitres arrière. Des places passagers agissez sur le contacteur 6.

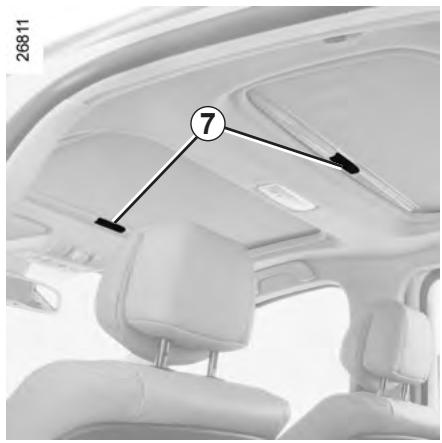

Ce mode s’ajoute, suivant véhicule, au fonctionnement des lève-vitres électriques. Il peut équiper la vitre conducteur seule ou toutes les vitres. Appuyez ou tirez à fond (jusqu’en butée) sur le contacteur de la vitre : elle se relève ou s’abaisse complètement. Une action sur le contacteur arrête le fonctionnement de la vitre. Nota : lorsqu’une vitre rencontre une résistance en fin de course (ex. : doigts…) elle s’arrête puis redescend de quelques centimètres.

Évitez de poser un objet en appui sur une vitre entre-ouverte : risque d’endommagement du lève-vitre.

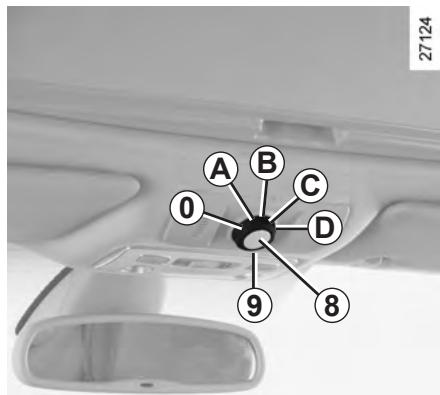

– Ouverture : tournez le bouton 9 en posi­tion B, C ou D en fonction de l’ouverture désirée ;

– Fermeture : amenez le bouton 9 en position 0.

– Ne manœuvrez jamais le toit ouvrant velum fermé.

– Ne roulez jamais toit ouvert et velum fermé. 3.12 (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou le toit ouvrant électrique. En cas de coincement d’une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risque de blessures graves.

Lève-vitres électriques, Toit ouvrant électrique (3/3)

Fermeture à distance des vitres

(véhicules avec lève-vitres impulsionnels à toutes les vitres).

Au verrouillage des portes de l’extérieur si vous exercez deux impulsions rapprochées sur le bouton de verrouillage de la carte RENAULT, ou de la porte conducteur en mode mains libres, toutes les vitres se ferment automatiquement. Il est recommandé de n’actionner le système que si l’utilisateur voit bien le véhicule et que personne n’est à l’intérieur. Nota : la fermeture à l’aide de la carte RENAULT désactive le mode mains libres.

La fermeture des vitres peut occasionner des blessures graves.

Pour les véhicules qui en sont équipés, cette manœuvre activera la supercondamnation. Assurez-vous que personne n’est resté à l’intérieur du véhicule

Anomalies de fonctionnement

Lève-vitres électriques

Si besoin, adressez-vous à un

Représentant de la marque.

De manière générale, lorsque le toit est chargé, il est déconseillé de manœuvrer le toit ouvrant.

Toit ouvrant électrique

Si le toit refuse de se refermer, tournez le bouton 9 en position 0 puis appuyez sur le bouton 8 jusqu’à la fermeture complète du toit : consultez un Représentant de la marque.

Attention, pendant cette manipulation, la fonction limiteur d’effort du toit ouvrant est désactivée. Consultez au plus tôt un Représentant de la marque.

– n’ouvrez pas le toit ouvrant immédiatement après passage sous la pluie ou après avoir lavé votre véhicule.

– Véhicule avec barres de toit

Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires

(porte-vélos, coffre de toit…) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur ­encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant. Adressez-vous à un Représentant de la marque, pour connaître les adaptations possibles.

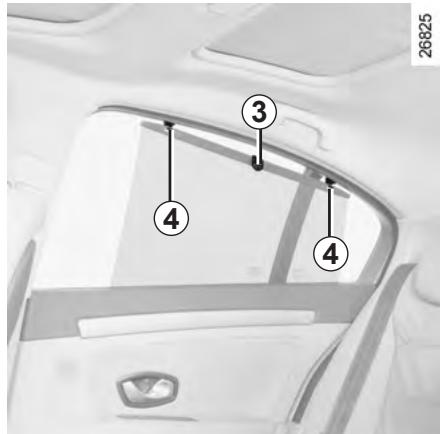

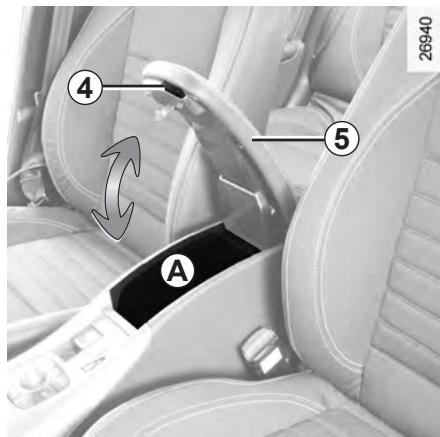

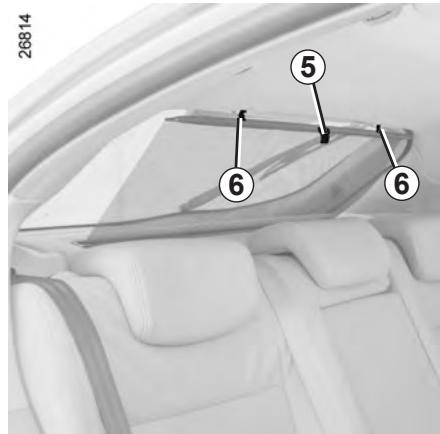

Tirez vers le haut le pare-soleil à l’aide de la languette 5 jusqu’à venir engager les crochets 6 dans leur logement (assurez-vous du bon encliquetage des crochets).

Miroirs de courtoisie

Faites glisser le couvercle 2, suivant véhicule, le miroir est éclairé.

– une extinction immédiate.

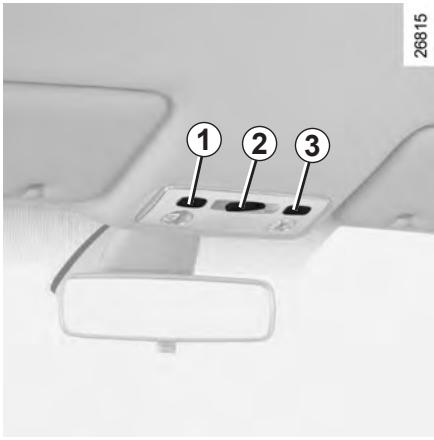

(suivant véhicule) Appuyez sur les contac­teurs 1 ou 3.

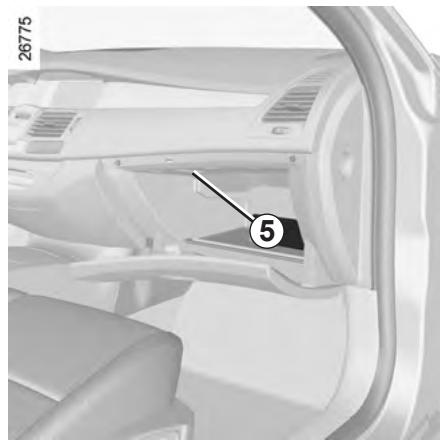

Le déverrouillage et l’ouverture des portes ou du coffre entraînent l’éclairage temporisé des plafonniers et des éclaireurs de sol.

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

­documents de format A4, une grande bouteille d’eau…

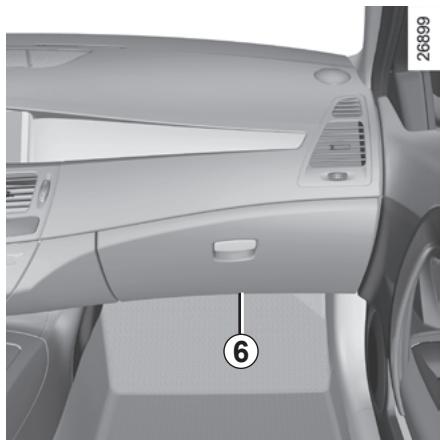

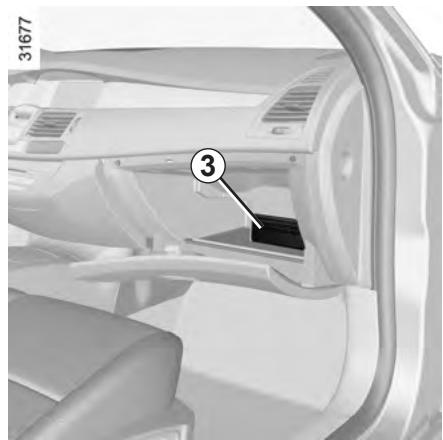

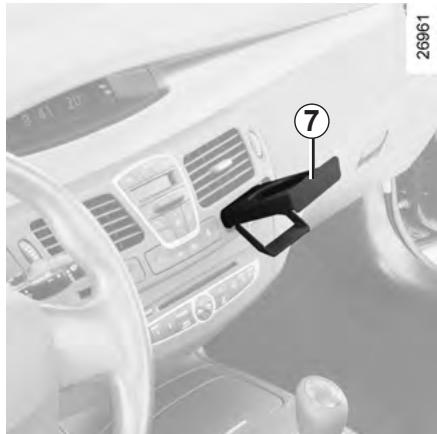

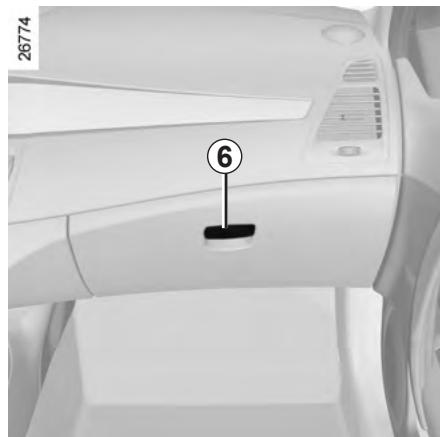

Pour ouvrir, tirez la palette 6.

Elle est ventilé et réfrigéré.

Rangements, Aménagements habitacle (3/4)

Vide-poches de porte 8

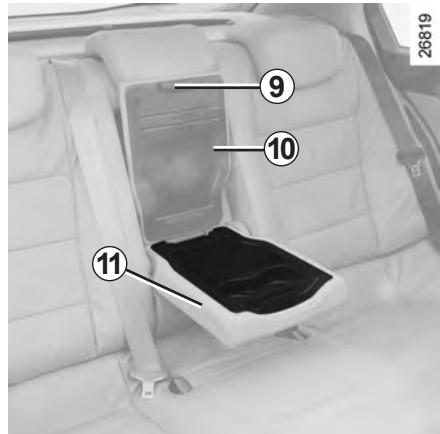

Rangements dans l’accoudoir arrière

Abaissez l’accoudoir 11, soulevez le couvercle 10 par la poignée de déverrouillage 9.

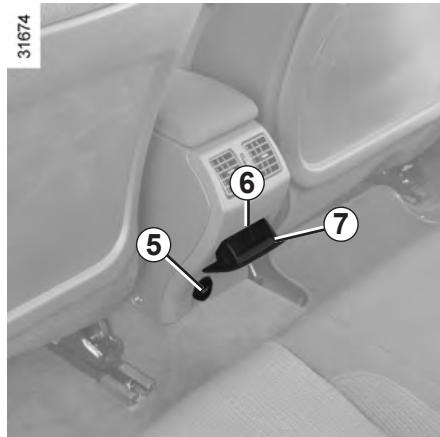

Lors de la prise de virage, d’accélération ou de freinage, veillez à ce que le récipient maintenu à l’aide du porte-canettes ne déborde pas.

Risque de brûlures si le liquide est chaud et/ou d’écoulement.

Veillez à ce qu’aucun objet dur, lourd ou pointu ne soit placés dans les rangements « ouverts » de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage ou d’un freinage brusque.

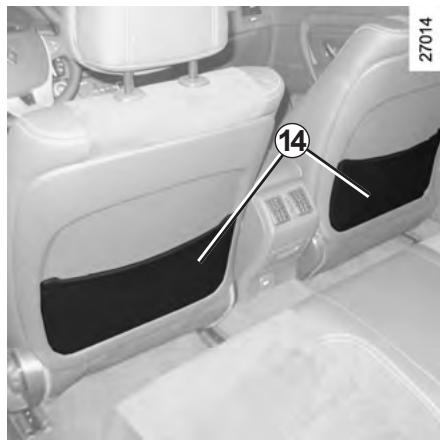

Ne l’utilisez pas pour monter dans le véhicule ou en descendre. 3.20

Introduisez les tiges dans les fourreaux et descendez l’appui-tête jusqu’au premier cran.

Position de rangement

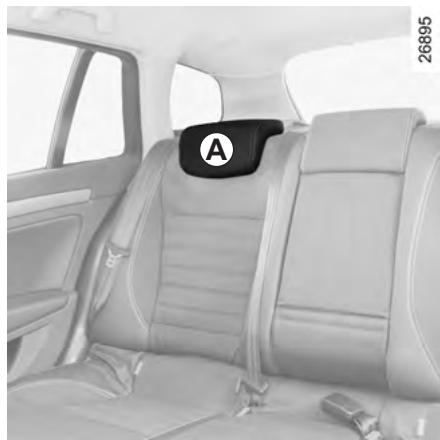

Appuyez sur la languette 1 et 2 simultanément et sortez l’appui-tête.

Descendez l’appui-tête au maximum puis appuyez sur la languette 2 et abaissez-le complètement.

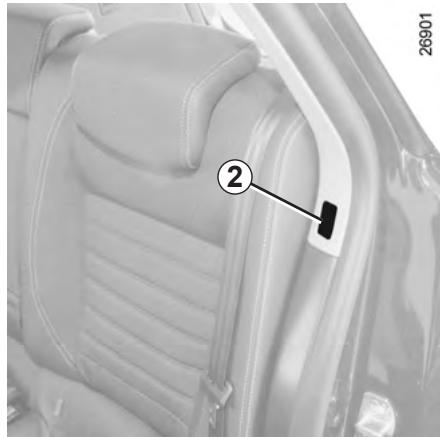

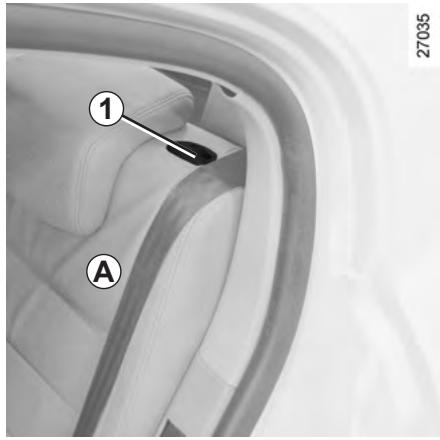

Nota : version berline, abaissez d’abord le dossier de la banquette (reportezvous au paragraphe « Fonctionnalité des sièges arrière » en chapitre 3).

Vérifiez qu’aucune personne, ou animal, ne se trouve à proximité de la banquette arrière avant de tirer la manette 3.

Lors de la remise en place du dossier, assurez­-vous du bon verrouillage du dossier.

Dans le cas d’utilisation de housse de sièges, veillez à ce qu’elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuis-tête. Lors des manœuvres des sièges arrière, assurez-vous que rien ne vient gêner les ancrages (partie du corps, animal, graviers, chiffon, jouets…).

Risque de blessures.

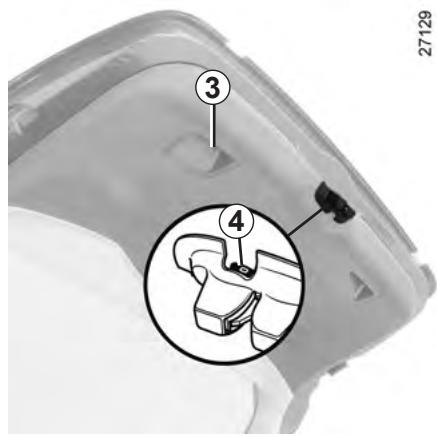

Abaissez la porte de coffre en vous aidant, dans un premier temps, des poignées intérieures 3.

Pressez le bouton 2 et soulevez la porte de coffre.

Abaissez la porte de coffre en vous aidant, dans un premier temps, des poignées intérieures 3.

En cas d’impossibilité de déverrouillage du coffre, il est possible de le faire

­manuellement de l’intérieur.

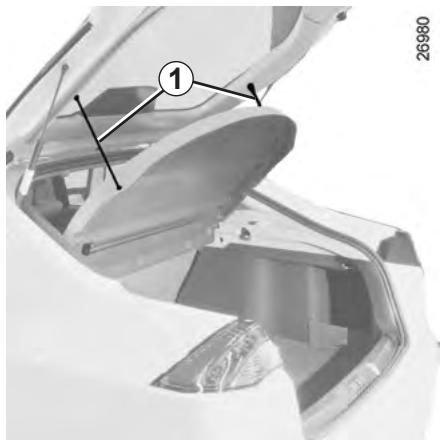

Il est interdit de monter des accessoires (porte-vélos, porte-bagages...) qui reposent sur le becquet A de la porte de coffre.

– insérez un crayon, ou objet similaire, dans la cavité 4 et faites coulisser l’ensemble comme indiqué sur le dessin,

Risque de blessures et/ou de détérioration.

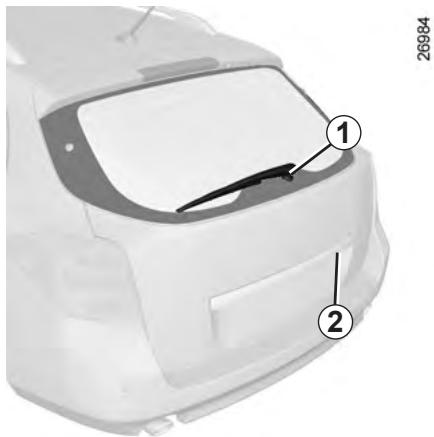

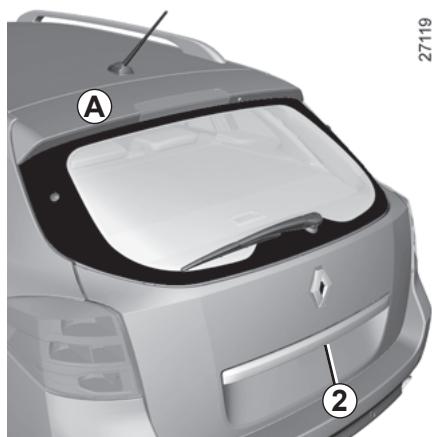

Pour ouvrir Pressez le bouton 2. Levez la lunette arrière par la base de l’essuie-vitre 1.

Prenez la base de l’essuie-vitre 1 et rabattez la lunette arrière jusqu’au verrouillage. Restriction d’utilisation Il n’est pas possible d’ouvrir à la fois la porte de coffre et la lunette arrière ouvrante (interdiction électronique).

Rouler lunette arrière ouverte peut incommoder les passagers à cause des remontées possibles de gaz d’échappement. Cette utilisation doit être réservée, pour de courtes distances, au transport d’objets encombrants sans avoir à ouvrir la porte de coffre. Dans ce cas, fermez les autres vitres et le toit ouvrant et faites fonctionner la ventilation en position moyenne ou maximale, ceci dans le but d’empêcher les gaz d’échappement de pénétrer dans l’habitacle.

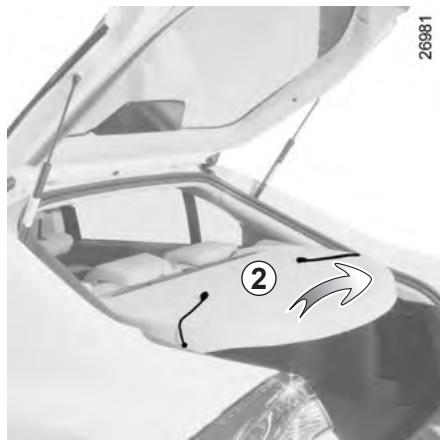

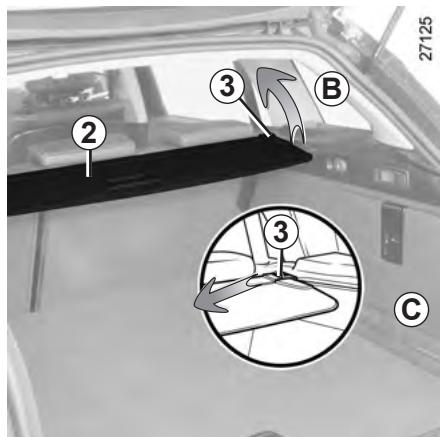

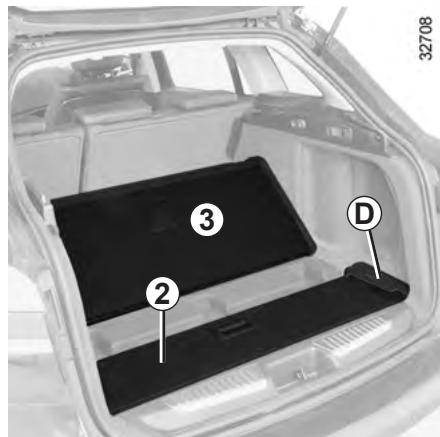

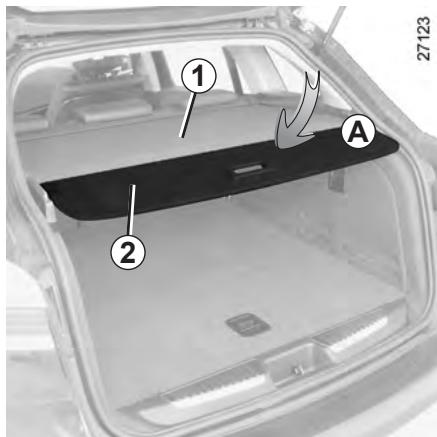

Pour la repose du cache-bagages, ­effectuez ces opérations dans l’ordre inverse.

Déposez le portillon C du rangement latéral puis basculez le cache D ;

Repositionnez le cache D et le portillon C.

Ne placez pas d’objets lourds ou durs sur le cachebagages. En cas de freinage brusque ou d’accident ils seront susceptibles de mettre en danger les occupants du véhicule.

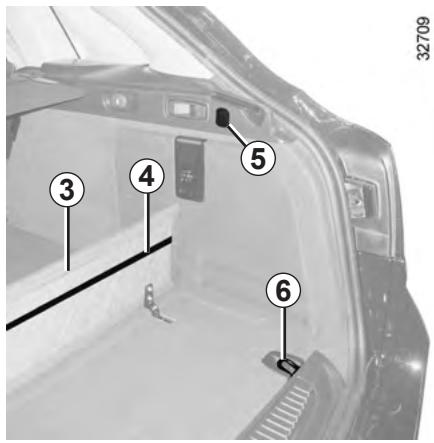

Au dos, vous disposez d’une bande élastique 4 pour maintenir de petits objets verticalement. Masse maximum : 30 kg.

Appuyez sur la patère 5, elle se déploie. Pour la ranger, relevez-la et appuyez de nouveau dessus.

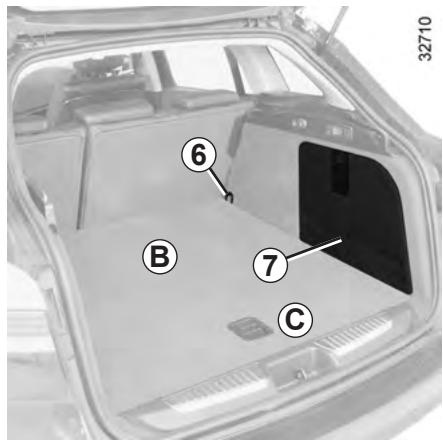

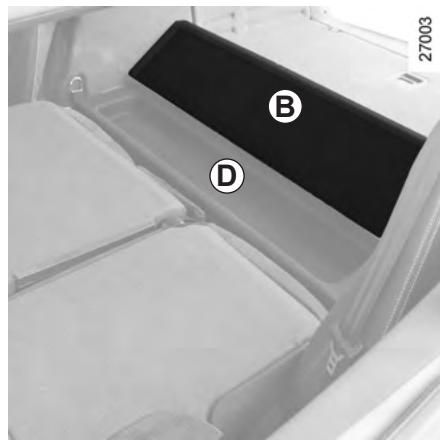

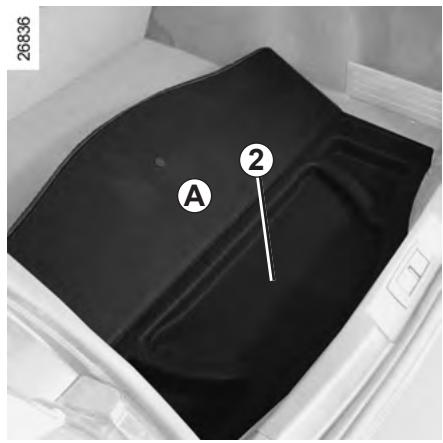

Masse maximum : 20 kg. Rangements latéraux Situés de chaque côté du coffre, ces rangements 7 peuvent accueillir des bidons d’huile...

Rangement D Rabattez les dossiers de la banquette, relevez l’avant du tapis B de coffre.

Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de la banquette arrière.

Transport d’objets dans le coffre/Remorquage (attelage)

C = 1000mm (Exemple A) ou contre les dossiers des sièges avant lorsque les dossiers de la banquette arrière sont rabattus. Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuis-tête avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l’assise.

Charge admise sur le point d’attelage, masse maxi. remorque freinée et non freinée : reportez-vous au chapitre 6, paragraphe « Masses ».

Utilisez, lorsque le véhicule en est équipé, les points d’arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu’il n’y a pas d’occupant.

FILET DE séparation de bagages (1/3)

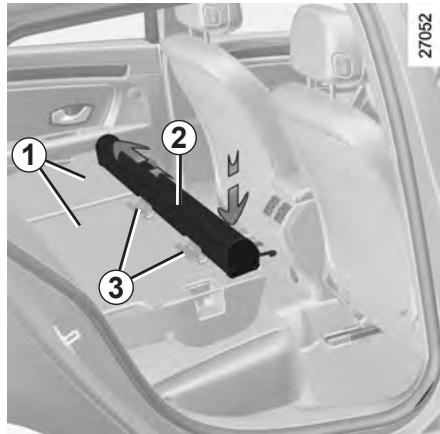

Dossiers 1 de la banquette arrière complètement rabattus, depuis la porte arrière droite, tirez vers vous sur l’enrouleur 2 jusqu’à le déclipper. Ensuite, levez-le pour le récupérer.

Le filet de séparation de bagages est prévu pour retenir une masse maximum de

10 kg. Risque de blessures. 3.31

FILET DE séparation de bagages (2/3)

6 Afin de faciliter le déroulage du filet, rabattez la petite partie du dossier et maintenez la grande partie du dossier en position légèrement rabattue.

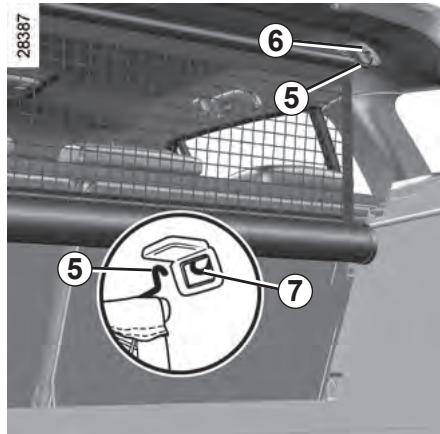

Sortez la tringle 5 de son logement et introduisez-la dans les points d’ancrage 6 (impérativement dans l’anneau 7).

Relevez les dossiers et verrouillez les. Verifiez leur bon verrouillage en effectuant des mouvements avant/arrière. Pour le démontage du filet, procédez en sens inverse.

Lors de l’installation, ne pas positionner les doigts sous l’enrouleur.

Risque de blessures. 3.32

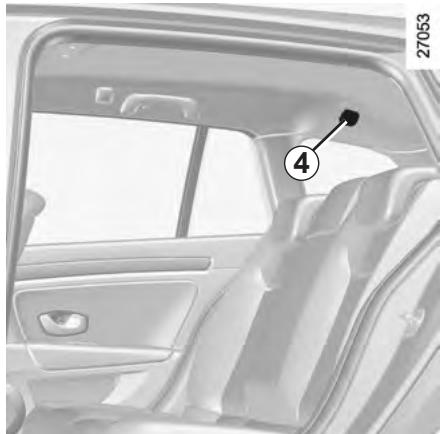

FILET DE séparation de bagages (3/3)

8 Sortez la tringle 5 de son logement et introduisez-la dans les points d’ancrage 9 (impérativement dans l’anneau 7). Pour le démontage du filet, procédez en sens inverse. Lors de l’installation, ne pas positionner les doigts sous l’enrouleur. Risque de blessures.

En roulage, il est interdit de s’installer sur la petite partie de la banquette arrière si la grande partie du dossier est abaissée et le filet mis en position.

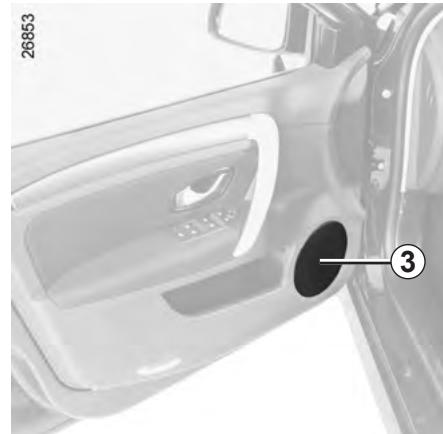

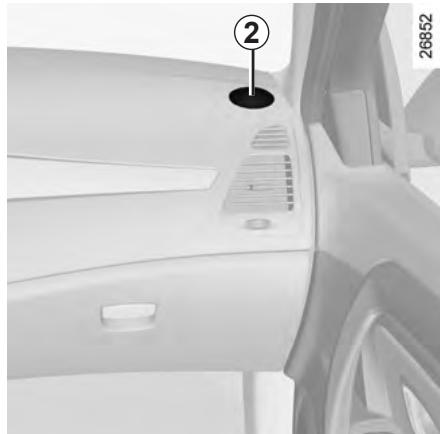

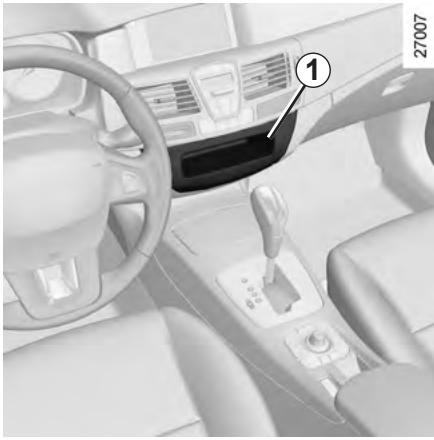

équipement multimédia

Système de navigation équipements dépendent de la version du système de navigation du véhicule. 1 Radio ; 2 Commande centrale ; 3 Lecteur CD ou DVD ; Pour le fonctionnement de ces équipements : consultez la notice de l’équipement qu’il est conseillé de conserver avec les autres documents de bord. Utilisation du téléphone Nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ce type d’appareil. 3.34

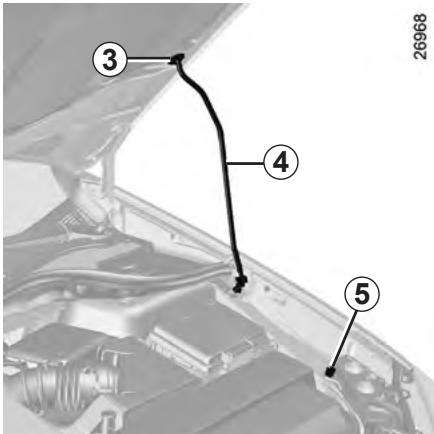

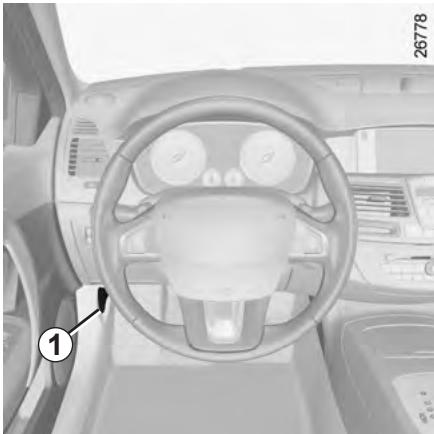

Ouverture du capot Levez le capot, dégrafez la béquille 4 de sa fixation 5 et, pour votre sécurité, placez-la impérativement dans l’emplacement 3 du capot.

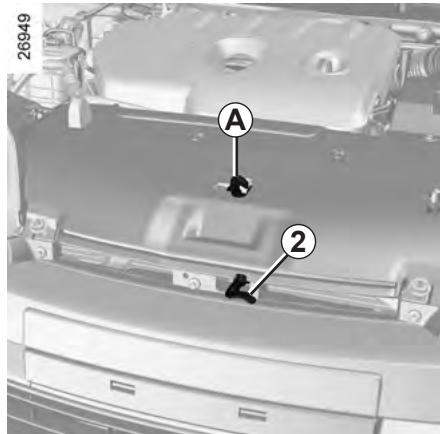

Pour déverrouiller, levez la languette 2

(le crochet A libère le capot).

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures. 4.2

Lors d’un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite le système de verrouillage du capot par un

Représentant de la marque.

3 4 Pour refermer le capot, replacez la béquille 4 dans la fixation 5, prenez le capot par le milieu et accompagnez-le jusqu’à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de luimême par l’effet de son poids.

Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, outils…)

En effet, ceux-ci peuvent endommager le moteur ou entraîner un incendie.

S’assurer du bon verrouillage du capot.

S’assurer que rien ne vient gêner l’ancrage de verrouillage (gravier, chiffon…). 4.3

NIVEAU HUILE MOTEUR : généralités (1/2)

Un moteur consomme de l’huile pour le graissage et le refroidissement des pièces en mouvement et il est normal de faire un appoint d’huile entre deux vidanges. Toutefois, si après la période de rodage, les apports étaient supérieurs à 0,5 litre pour 1 000 km, consultez un Représentant de la marque. Périodicité : vérifiez périodiquement votre niveau d’huile et, en tout cas, avant chaque grand voyage sous peine de risquer de détériorer votre moteur.

Lecture du niveau d’huile

La lecture doit être faite sur sol horizontal et après un arrêt prolongé du moteur. Pour connaître le niveau d’huile exact et s’assurer que le niveau maximum n’est pas dépassé (risque d’endommagement du moteur), il est impératif d’utiliser la jauge. Reportezvous en pages suivantes. L’afficheur au tableau de bord alerte uniquement lorsque le niveau d’huile est au minimum.

Nota : l’affichage du niveau détaillé n’est pas possible si le roulage précédent était de courte durée.

Si le niveau est au minimum : le message « niveau d’huile à réajuster » et le témoin © ­s’allument au tableau de bord.

Refaites impérativement le niveau le plus tôt possible. Nota : pour passer en lecture ordinateur de bord, appuyez de nouveau sur 3 ou 4. L’afficheur n’alerte qu’en cas de niveau minimum, jamais en cas de dépassement du niveau maximum qui n’est détectable qu’à la lecture à la jauge.

NIVEAU HUILE MOTEUR : généralités (2/2)

Une fois le niveau lu, veillez à enfoncer la jauge jusqu’en butée ou à visser complètement le bouchon-jauge.

­démarrez pas votre véhicule et faites appel à un Représentant de la marque.

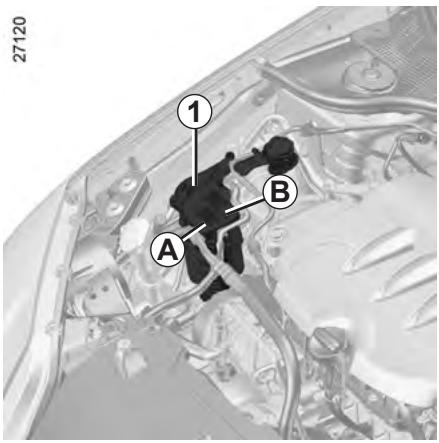

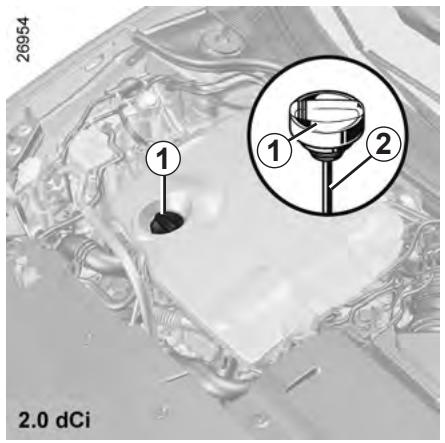

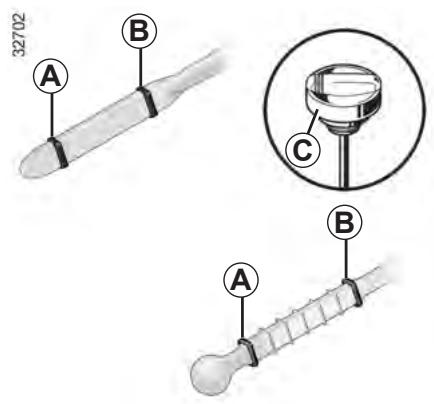

A Lecture du niveau à la jauge

– sortez la jauge (reportez-vous en pages suivantes pour connaître son emplacement) et essuyez-la avec un chiffon propre et non pelucheux ; – enfoncez la jauge jusqu’en butée (pour les véhicules équipés du « bouchon-jauge » C, vissez complètement le bouchon) ;

En cas de baisse anormale ou répé­tée du niveau, consultez un

Représentant de la marque.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

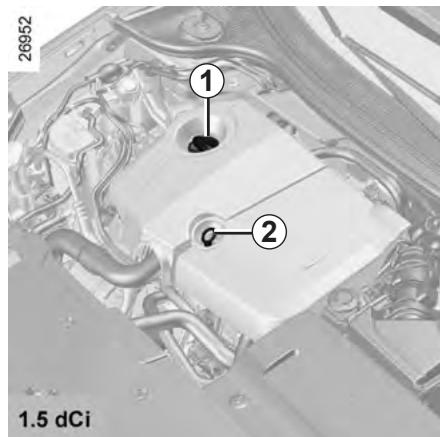

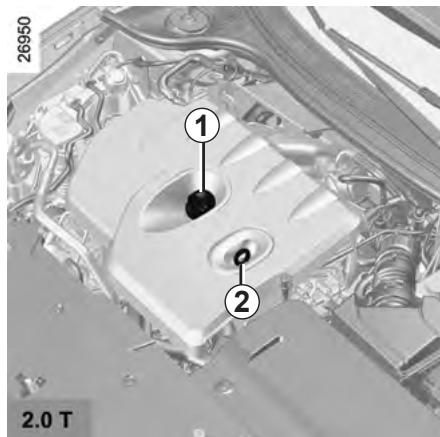

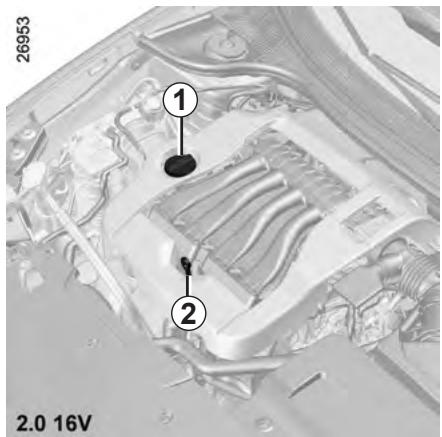

Il ne faut en aucun cas dépasser le niveau maximum de remplissage B : risque d’endommagement du moteur et du catalyseur.

– sortez la jauge de nouveau ;

– lisez le niveau : il ne doit jamais descendre en dessous du « mini » A ni dépasser le « maxi » B.

Risque de blessures.

Ne dépassez pas le niveau « maxi » et n’oubliez pas de remettre le bouchon 1 et la jauge 2.

Niveau huile moteur : appoint, remplissage (2/2)/VIDANGE MOTEUR Vidange moteur

En cas de baisse anormale ou répé­tée du niveau, consultez un Représentant de la marque.

Vidange moteur : si vous réalisez la vidange moteur chaud, attention aux risques de brûlures dues à l’écoulement de l’huile.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

Ne faites pas tourner le moteur dans un local fermé : les gaz d’échappement sont toxiques.

Périodicité de remplacement de (le de de

Reportez-vous au document d’entretien de votre véhicule.

Si un apport est nécessaire, n’utilisez que les produits agréés par nos

Services Techniques qui vous assurent : – une protection antigel ; – une protection anticorrosion du circuit de refroidissement.

Liquide de refroidissement

Moteur à l’arrêt et sur sol horizontal, le niveau à froid doit se situer entre les repères « MINI » A et « MAXI » B indiqués sur le bocal de liquide de refroidissement 1. Complétez ce niveau à froid avant qu’il n’atteigne le repère « MINI ».

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud. Risque de brûlures.

En cas de baisse anormale ou

­répétée du niveau, consultez un Représentant de la marque.

Si vous souhaitez vérifier par vousmême l’état de l’usure des disques et des tambours procurez-vous le document expliquant la méthode de contrôle disponible dans le réseau de la marque ou sur le site internet du constructeur.

Utilisez obligatoirement un liquide agréé par nos Services Techniques (et prélevé d’un bidon scellé).

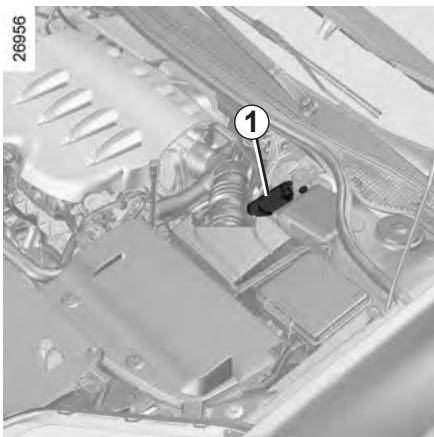

Périodicité de remplacement Reportez-vous au document d’entretien de votre véhicule.

Le contrôle du niveau se fait moteur à l’arrêt et sur sol horizontal. Il est à contrôler souvent et, en tout cas, chaque fois que vous sentez une différence même légère de l’efficacité de freinage.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures. 4.9

NIVEAUX (3/3)/FILTRES Liquide

Produit lave-vitres (produit antigel en hiver). Périodicité de remplacement des éléments filtrants : reportez-vous au document d’entretien de votre véhicule.

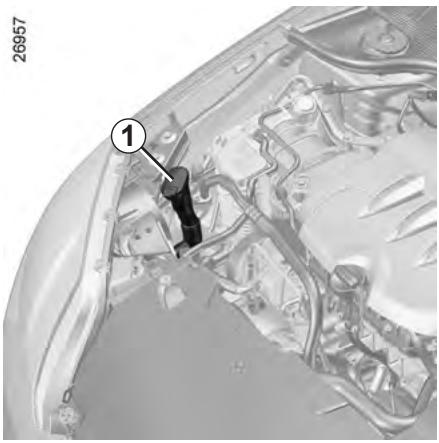

Réservoir lave-vitres/Laveprojecteurs

Remplissage Risque de blessures.

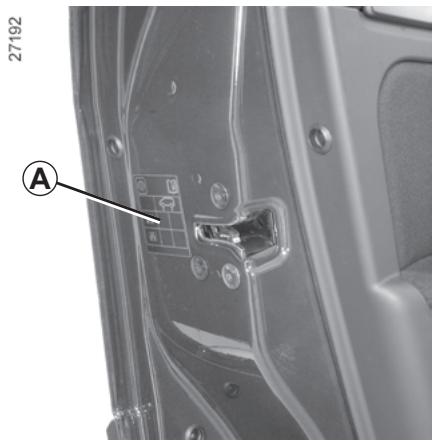

Pressions de gonflage des pneumatiques

A A B B H La pression de gonflage des pneumatiques est indiquée sur l’étiquette A située sur le chant de la porte conducteur. Pour la lire ouvrez la porte.

Zone G : pression de gonflage de la roue de secours.

Zone H : dimension du pneumatique équipant la roue de secours.

Sécurité pneumatique et monte de chaînes

Reportez-vous au paragraphe « Pneumatiques » du chapitre 5 pour connaître les conditions d’entretien et, suivant les versions, les conditions de monte de chaînes du véhicule. Particularité Pour les véhicules utilisés à pleine charge (Masse Maxi Autorisée en Charge) et tractant une remorque. La vitesse maximale doit être limitée à 100 km/h et la pression des pneumatiques augmentée de 0,2 bar. Pour connaître les masses, ­r eportez-vous au paragraphe « Masses » en chapitre 6

Dans tous les cas, elle ne nécessite pas d’entretien.

Remplacement de la batterie

Cette opération étant complexe, nous vous conseillons de faire appel à un Représentant de la marque.

Suivant véhicule, un système vérifie en continue l’état de charge de la batterie.

Si le niveau descend, le message « batterie faible démarrer moteur » s’affiche au tableau de bord. Dans ce cas, démarrez le moteur. Ensuite le message « batterie en charge » apparaît au tableau de bord.

– sur de petits parcours ;

– en roulage urbain ; – lorsque la température baisse ;

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant.

Risque de blessures. 4.12

Tenez toute flamme, tout point ­incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion.

Représentant de la marque.

Entretien de la carrosserie (1/2)

Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’extérieur du véhicule régulièrement.

Protection contre les agents corrosifs

Bien que votre véhicule bénéficie des techniques anticorrosion très performantes, il n’en demeure pas moins soumis à l’action de différents paramètres.

Poussière atmosphérique et sable ramenés par le vent, la boue, les gravillons projetés par d’autres véhicules…

Incidents de circulation

Pour ne pas perdre le bénéfice de ces techniques, un minimum de précautions s’impose pour vous assurer pleinement contre ces risques.

Ce qu’il ne faut pas faire

Dégraisser ou nettoyer les éléments mécaniques (ex. : compartiment moteur), dessous de caisse, pièces avec charnières (ex. : intérieur de la trappe de charge) et plastiques extérieurs peints (ex. : pare-chocs) à l’aide d’appareils de nettoyage haute pression ou de pulvérisations de produits non homologués par nos services techniques. Sans précautions d’usage, cela pourrait provoquer des risques d’oxydation ou de mauvais fonctionnement.

Laisser la rouille se développer à partir de blessures accidentelles.

Enlever des taches avec des solvants non sélectionnés par nos services et qui peuvent attaquer la peinture. Rouler souvent dans la neige et la boue sans laver le véhicule et particulièrement les passages de roues et le dessous de caisse.

Laver le véhicule en plein soleil ou lorsqu’il gèle.

Gratter la boue ou des salissures pour les enlever sans les détremper. Laisser s’accumuler les souillures extérieures.

Entretien de la carrosserie (2/2)

Ce qu’il faut faire Respectez l’espacement des véhicules en cas de roulage sur route gravillonnée pour éviter de blesser votre peinture. Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion. N’oubliez pas les visites périodiques, dans le cas où votre véhicule bénéficie d’une garantie anticorrosion. Reportezvous au document d’entretien. Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique). Lavez fréquemment votre véhicule, moteur arrêté, avec des shampooings sélectionnés par nos services (jamais de produits abrasifs). Rincez au préalable abondamment au jet : – les retombées résineuses des arbres ou les pollutions industrielles ; – la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse ;

– la fiente d’oiseaux qui produit une réaction chimique avec la peinture amenant à une action décolorante rapide pouvant aller jusqu’au décollement de la peinture ;

Il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ; – le sel, surtout dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus. Passage sous un portique de lavage Ramenez la manette des essuie-vitres en position Arrêt (reportez-vous au paragraphe « Essuie-vitre, lave-vitre avant » en chapitre 1). Vérifiez la fixation des équipements extérieurs, projecteurs additionnels, rétroviseurs et prenez soin de fixer avec un adhésif les balais d’essuie-vitres. Déposez le fouet d’antenne radio si le véhicule en possède un. Pensez à retirer l’adhésif et remettre l’antenne une fois le lavage terminé.

Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières… Il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos Services

Techniques. Nettoyage des projecteurs Les projecteurs étant équipés de «glaces» plastiques, utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d’eau savonneuse puis rincez toujours avec un chiffon doux ou coton. Terminez en essuyant délicatement avec un chiffon sec doux. L’emploi de produits à base d’alcool est à proscrire.

Nous avons sélectionné des produits spéciaux pour l’entretien que vous trouverez dans les boutiques de la marque.

ENTRETIEN DES GARNITURES INTÉRIEURES (1/2)

Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’intérieur du véhicule régulièrement.

Vitres d’instrumentation

Une tâche doit toujours être traitée rapidement.

Quelle que soit la nature de la tâche, utilisez de l’eau savonneuse froide (éventuellement tiède) à base de savon naturel. L’emploi de détergents (liquide pour vaisselle, produit en poudre, produits à base d’alcool...) est à proscrire.

(ex. : tableau de bord, montre, afficheur température extérieure, afficheur radio…)

L’emploi de produits à base d’alcool est à proscrire.

Utilisez un chiffon doux.

Ceintures de sécurité

Rincez et en absorbez l’excédent.

Elles doivent être tenues propres.

Utilisez soit les produits sélectionnés par nos services techniques (Boutique de la marque) soit de l’eau tiède savonneuse avec une éponge et séchez avec un chiffon sec. L’emploi de détergents ou teinture est à proscrire.

Textiles (sièges, habillage de portes...)

Dépoussiérez régulièrement les textiles. Tâche liquide Particularité des bonbons, chewinggums Posez un glaçon sur la tâche afin de la cristalliser puis procédez comme indiqué pour une tâche solide.

Pour tout conseil d’entretien intérieur et/ou de résultat non satisfaisant, consultez le Représentant de la marque.

ENTRETIEN DES GARNITURES INTÉRIEURES (2/2)

Démontage/remontage d’équipements amovibles montés d’origine dans le véhicule Si vous devez retirer des équipements amovibles pour nettoyer l’habitacle (par exemple des surtapis), veillez toujours à les réinstaller correctement et du bon côté (le surtapis conducteur doit être remonté coté conducteur...) et de les maintenir par les éléments livrés avec l’équipement (par exemple, le surtapis conducteur doit toujours être maintenu à l’aide d’éléments de fixation préinstallés).

Ce qu’il ne faut pas faire

Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum… qui pourraient endommager l’habillage de la planche de bord.

Dans tous les cas, véhicule à l’arrêt, vérifiez que rien ne vient gêner la conduite (obstacle dans l’enfoncement des pédales, coïncement du talon par le surtapis...).

Il est fortement déconseillé d’utiliser un appareil de nettoyage haute pression ou de pulvérisation à l’intérieur de l’habitacle : sans précaution d’usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule.

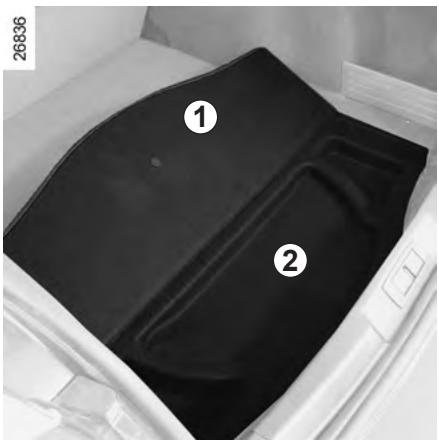

– ouvrez la porte de coffre ;

– soulevez les tapis de coffre 1 et 2 ; – dévissez la fixation centrale ; – retirez la roue de secours.

La fonction « système de surveillance de pression des pneumatiques » ne contrôle pas la roue de secours (la roue remplacée par la roue de secours disparaît de l’afficheur au tableau de bord). Reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2.

Si la roue de secours a été conservée pendant de nombreuses années, faites vérifier par votre garagiste qu’elle reste appropriée et peut être utilisée sans danger.

Véhicules équipés d’une roue de secours d’une taille inférieure aux quatre autres roues : – Ne montez jamais plus d’une roue de secours sur un même véhicule. – Remplacez au plus tôt la roue de secours par une roue de même dimension que celle d’origine. – Durant l’utilisation, qui doit être temporaire, la vitesse de roulage ne doit pas dépasser la vitesse indiquée sur l’étiquette située sur la roue. – Le montage de cette roue peut modifier le comportement habituel de votre véhicule. Évitez les accélérations ou décélérations brutales et réduisez votre vitesse en virage. – Si vous devez utiliser des chaînes à neige, montez la roue de secours sur l’essieu arrière et vérifiez les pressions de gonflage. 5.2

KIT DE GONFLAGE DES PNEUMATIQUES (1/3)

équipé d’origine de ce kit.

Contrôlez donc soigneusement les flancs des pneus avant toute intervention.

En aucun cas, il ne doit servir à gonfler les pneumatiques d’un autre

­véhicule, ou tout autre objet gonflable (bouée, bateau…).

De même, rouler avec des pneumatiques dégonflés, voire même à plat

(ou crevés) peut nuire à la sécurité et s’avérer être non réparable. Cette réparation est temporaire

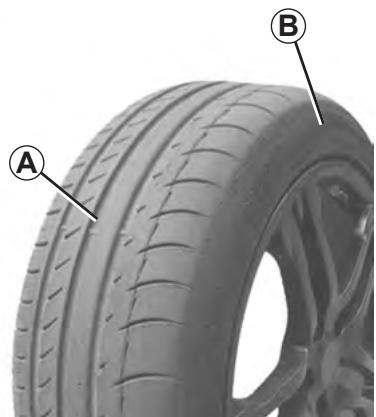

Le kit répare les pneumatiques ­e ndommagés sur la bande de roulement A par des objets de moins de 4 millimètres. Il ne répare pas tous les types de crevaisons comme les coupures de plus de 4 millimètres, les entailles sur le flanc B du pneumatique…

Assurez-vous aussi que votre jante est en bon état. Ne retirez pas le corps étranger à l’origine de la crevaison si celui-ci est toujours dans le pneumatique.

Un pneumatique ayant subi une crevaison doit toujours être examiné

(et réparé si cela est possible) par un spécialiste dans les plus brefs délais. Lors du remplacement d’un pneumatique réparé à l’aide de ce kit, vous devez en avertir le spécialiste. Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.

Évitez les projections sur la peau lors des manipulations de la bouteille liquide de réparation. Si toutefois des gouttelettes s’échappent, rincez abondamment.

Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Repré­ sentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie ­limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.

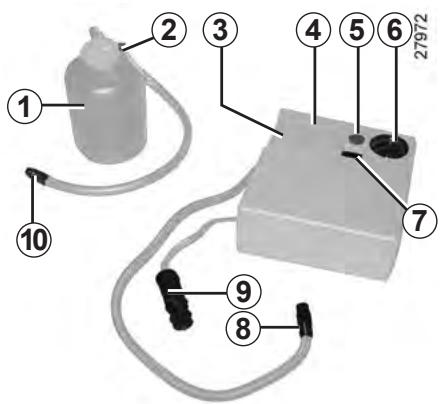

KIT DE GONFLAGE DES PNEUMATIQUES (2/3)

– déroulez le tuyau de gonflage 8 et le câble électrique 9 situés sous le compresseur et le tuyau de gonflage 10. Fixez la bouteille sur son support 3 et vissez le tuyau de gonflage 8 sur l’embout 2.

Si une pression minimum de 1,8 bar n’est pas atteinte après 15 minutes, la réparation n’est pas possible, ne prenez pas la route, faites appel à un

Représentant de la marque.

Moteur tournant, frein de parking serré,

– dévissez le bouchon de valve de la roue concernée et vissez le tuyau de gonflage 10 sur la valve ; – branchez l’embout 9 dans une prise accessoires du véhicule (reportezvous au paragraphe « Prises accessoires » en chapitre 3) puis appuyez sur l’interrupteur 7 pour gonfler le pneumatique à la pression préconisée (reportez-vous à l’étiquette située sur le chant de porte conducteur) ; – arrêtez le gonflage après 5 minutes maximum, puis lisez la pression sur le manomètre 6. Pour ajuster la pression si nécessaire : continuez le gonflage pour l’augmenter ou appuyez sur le bouton 5 pour la diminuer.

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d’un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.

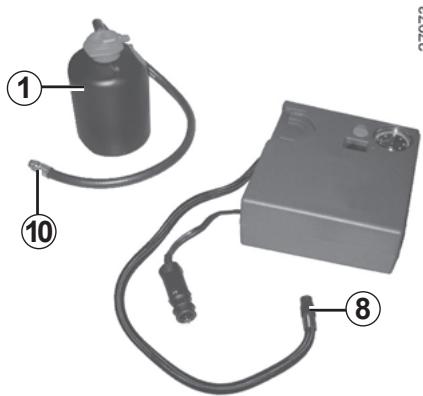

KIT DE GONFLAGE DES PNEUMATIQUES (3/3)

– vissez l’embout 10 sur la bouteille de manière à éviter la projection de produit ;

Aucun objet ne doit se trouver aux pieds du conducteur : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

– collez l’étiquette de préconisation de conduite, située sous la bouteille 1, sur un emplacement visible par le conducteur sur la planche de bord ;

– rangez le kit ; – à la fin de la première opération de gonflage le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou; – démarrez sans délai et roulez entre 20 et 60 km/h de manière a répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêter vous pour contrôler la pression; – réajustez la pression si elle est supérieure à 1,3 bar mais inférieure à celle préconisée (reportez-vous à l’étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n’est pas possible. Nota : après utilisation du kit de gonflage, pensez à vous rendre chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.

Précaution d’utilisation du kit

Le kit ne doit pas fonctionner plus de

15 minutes consécutives.

Attention, un bouchon de valve manquant ou mal vissé peut nuire à l’étan­ chéité des pneumatiques et provoquer des pertes de pression.

Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.

Après une réparation à l’aide du kit, il ne faut pas parcourir plus de 200 km.

De plus, réduisez votre vites­se et, dans tous les cas, ne ­dépassez pas 80 km/h. L’étiquette que vous devrez coller sur un ­emplacement visible sur la planche de bord vous le rappelle. Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.

Reportez-vous au paragraphe

« Remorquage » en chapitre 5.

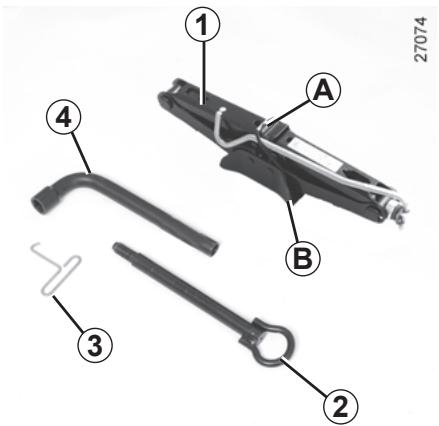

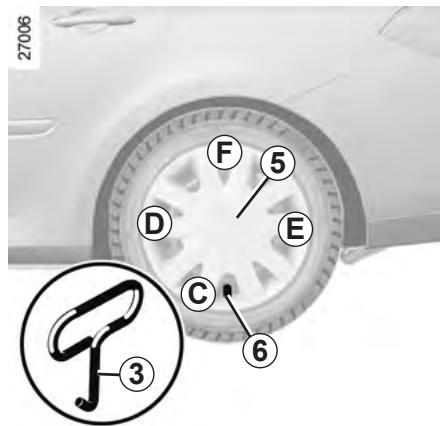

3 Permet de retirer les enjoliveurs de roue. Clé de roue 4 Permet le blocage/déblocage des vis de roue. Écrou antivol Des rangements sont prévus dans le bloc outils pour les recevoir.

Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d’un freinage. Après utilisation, veillez à bien clipper les outils dans le bloc-outils puis positionnez-le correctement dans son logement : risque de blessures.

Lorsque des vis de roue sont livrées dans le bloc outils, utilisez ces vis exclusivement pour la roue de secours : reportez-vous à l’étiquette située sur la roue de secours. Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule. 5.6

– sur le pourtour dans le cas d’un enjoliveur central. Pour remettre l’enjoliveur 5, orientez-le par rapport à la valve 6. Enfoncez les crochets de maintien en commençant par le côté valve C puis D et E et terminez par le côté opposé à la valve F.

Changement de roue (1/2)

Véhicules équipés du cric et de la clé de roue 3 1

(si nécessaire, interposez un support solide sous la semelle du cric). Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position P pour les boîtes de vitesses automatiques). Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.

Si nécessaire, déposez l’enjoliveur.

Débloquez les vis de la roue à l’aide de la clé de roue 3. Positionnez-la de façon à pouvoir appuyer dessus.

Commencez à visser le cric à la main pour placer convenablement sa semelle (légèrement rentrée sous le véhicule).

Donnez quelques tours de manivelle jusqu’à décoller la roue du sol.

Présentez le cric 4 horizontalement, la tête du cric doit être positionnée à hauteur du renfort tôle 1 le plus proche de la roue concernée, signalé par une flèche 2.

Lorsque le véhicule n’est pas

équipé du cric, de la clé de roue…, vous pouvez vous en procurer chez un Représentant de la marque.

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d’un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.

Pour éviter tout risque de blessure ou de dommage au véhicule, développez le cric jusqu’à ce que la roue

à remplacer soit à 3 centimètres maximum du sol.

Changement de roue (2/2)

Démontez les vis et retirez la roue. Mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu. Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours. Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et dévissez le cric. Roue au sol, serrez les vis fortement, et faites contrôler le serrage le plus rapidement possible : couple de serrage 130 N.m (couple de serrage pour les véhicules avec roues arrière directrices : 145 N.m).

Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d’impossibilité de montage de l’enjoliveur de roue).

En cas de crevaison, remplacez la roue le plus rapidement possible.

Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.

à ceux d’origine, soit correspondre à ceux préconisés par un

Représentant de la marque.

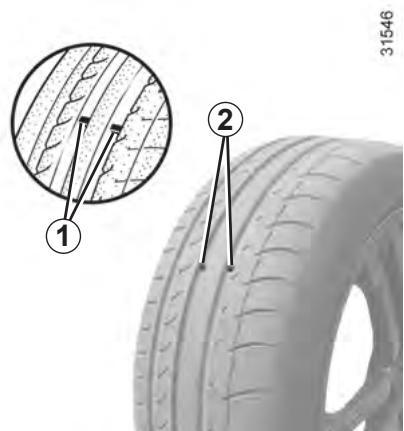

Les pneumatiques doivent être en bon

état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos services techniques comportent des témoins d’usure 1 qui sont constitués de bossages-­ témoins incorporés dans l’épaisseur de la bande de roulement.

Lorsque le relief des sculptures a été

érodé jusqu’au niveau des bossagestémoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n’est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées. Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.

Des incidents de conduite, tels que « coups de trottoir », risquent d’endommager les pneumatiques et les jantes, ainsi que d’entraîner des déréglages du train avant ou arrière.

Dans ce cas, faites vérifier leur état par un Représentant de la marque.

à l’étiquette collée sur le chant de porte conducteur).

Les pressions doivent être vérifiées à froid : ne tenez pas compte des pressions supérieures qui seraient atteintes par temps chaud ou après un parcours effectué à vive allure.

Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.

Des pressions insuffisantes entraînent une usure prématurée et des

échauffements anormaux des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :

Suivant véhicule, vous disposez d’un adaptateur à positionner sur la valve avant de faire l’appoint d’air.

Remplacement des pneumatiques

Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste. Une monte différente de pneumatiques peut modifier : – la conformité de votre véhicule aux réglementations en vigueur ; – son comportement en virages ; – la lourdeur de la direction ; – la monte de chaînes.

– mauvaise tenue de route,

– risque d’éclatement ou de perte de la bande de roulement. La pression de gonflage dépend de la charge et de la vitesse d’utilisation. Ajustez les pressions en fonction des conditions d’utilisation (reportez-vous au paragraphe « Pressions de gonflage des pneumatiques »).

Attention, un bouchon de valve manquant ou mal vissé peut nuire à l’étan­ chéité des pneumatiques et provoquer des pertes de pression.

Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.

Reportez-vous aux paragraphes « Roue de secours » et « Changement de roue » en chapitre 5.

Permutation des roues

Toute monte de pneumatiques de taille supérieure à celle d’origine rend impossible le chaînage.

Dans tous les cas nous vous recommandons de consulter un

Représentant de la marque qui saura vous conseiller sur le choix de l’équipement le mieux adapté à votre véhicule.

Pneus « neiges » ou « thermogommes »

Nous vous conseillons d’équiper les quatre roues afin de préserver le plus possible les qualités d’adhérence de votre véhicule.

Véhicule équipé du système de surveillance de la pression des pneus

Chacun des capteurs i­mplantés dans les valves est dédié à une seule et unique roue : il ne faut donc en aucun cas intervertir les roues sans faire réinitialiser le système. Risque d’information erronée pouvant entraîner des conséquences graves.

Attention : ces pneumatiques comportent parfois un sens de roulage et un indice de vitesse maxi qui peut être inférieur à la vitesse maxi de votre véhicule.

Pneus cloutés Ce type d’équipement n’est utilisable que durant une période limitée et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur. Ces pneus doivent équiper les deux roues de l’essieu avant au minimum.

La monte de chaînes n’est possible qu’avec des pneumatiques de taille identique

à ceux montés d’origine sur votre véhicule. Si votre véhicule est équipé d’origine avec des pneumatiques d’un diamètre de 17", la monte de chaînes est possible, mais à condition d’utiliser des chaînes spécifiques. Consultez un Représentant de la marque.

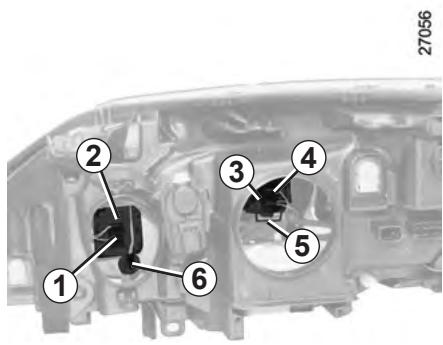

Projecteurs lampes halogène : remplacement des lampes

Feux de croisement / de route

Déposez le cache A ou B puis déclippez la lampe 2 en appuyant sur le connecteur 1, et sortez l’ensemble de son logement ou déposez le ressort 5 puis le connecteur 4 de la lampe 3.

Type de lampe : utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs. 2 → H7 3 → H7

Suivant la législation locale ou par précaution, procurez-vous chez un

Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Type de la lampe : W5W.

Ne touchez pas le verre de la lampe.

Tenez-la par son culot. La lampe changée, veillez à bien repositionner le cache.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures. Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

PROJECTEURS LAMPES AU XÉNON : remplacement des lampes

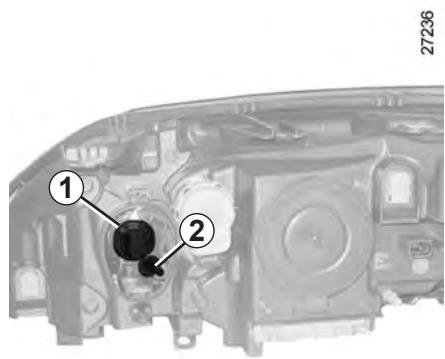

Feux de croisement à lampes

au Xénon B Feu de position avant

Type de lampe : D1S.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventaliteur peut se mettre en route à tout instant. Risque de blessures.

Le montage de ce dispositif nécessitant une technologie spécifique, il est interdit de monter un projecteur équipé de lampes au Xénon sur une version non conçue pour recevoir ce dispositif.

Risque de blessure. 5.14

Toute intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l’adaptation, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur).

FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes (1/5)

Dévissez-la puis tirez sur le bloc-feux vers l’extérieur.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Suivant la législation locale ou par précaution, procurez-vous chez un

Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles. 5.15

FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes (2/5)

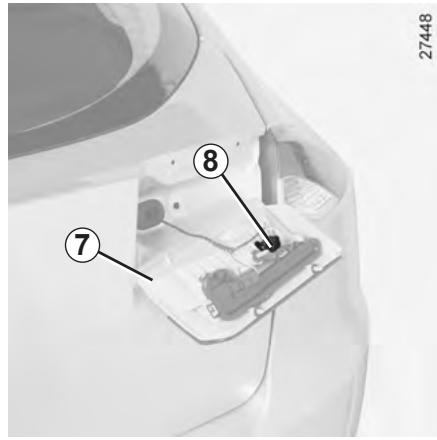

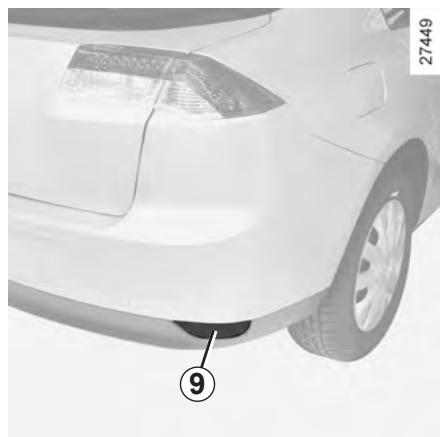

Feu de brouillard arrière

Dévissez le porte-lampe 9 en le tournant vers le centre du véhicule en y accédant par dessous. Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

Type de lampe : P21W.

Remplacez la lampe concernée.

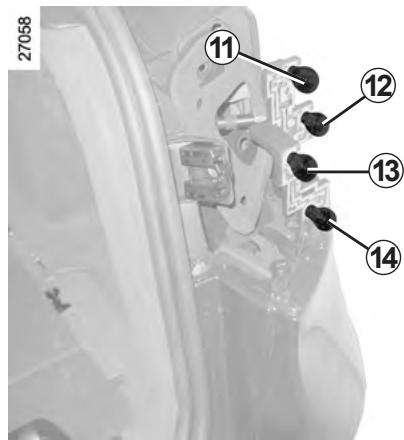

11 Feu de position / feu de stop

13 Feu de recul Type de lampe : P21W. 14 Feu de brouillard arrière Type de lampe : P21W.

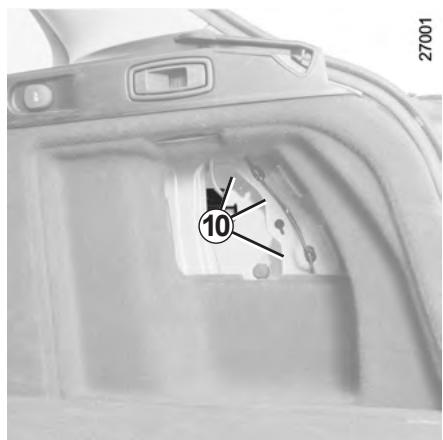

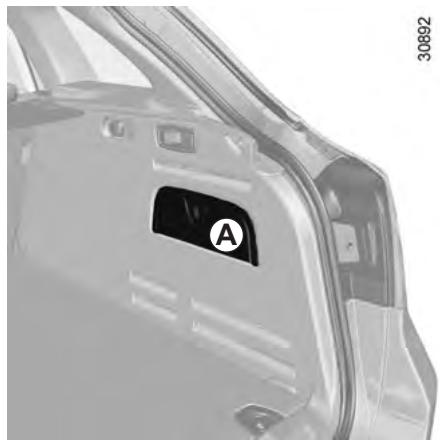

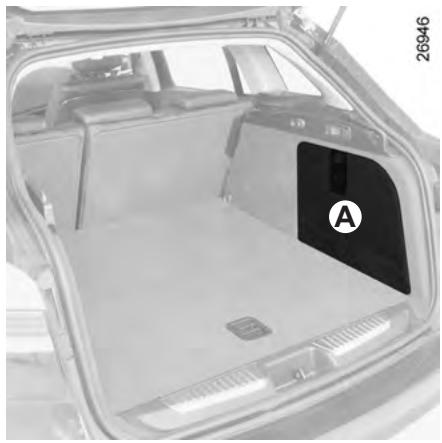

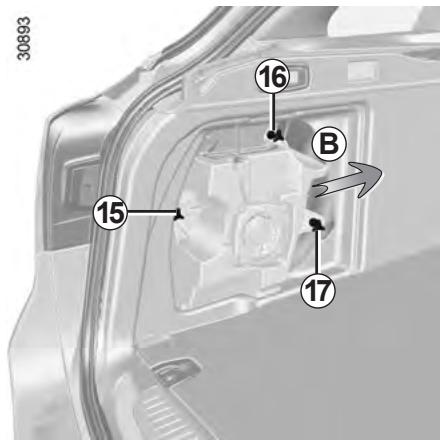

Nota : pour les versions 5 portes, saisissez le caisson à deux mains, ramenez la partie haute du caisson vers vous tout en maintenant la fixation 16 en butée contre la garniture. Poussez le caisson vers l’avant du véhicule (mouvement B) puis sortez le caisson. 5.18

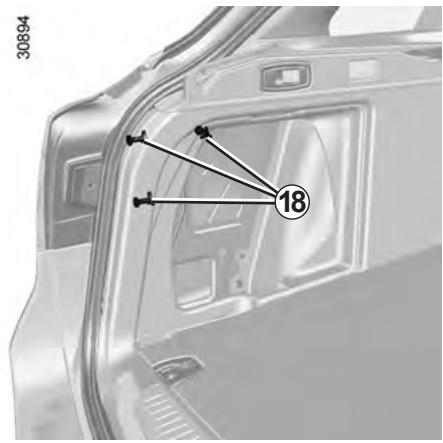

De l’intérieur, desserrez les trois vis 18 puis, de l’extérieur, dégagez le bloc feux en le tirant vers l’arrière puis déclippez le porte-lampe.

Remplacez la lampe concernée. Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes (5/5)

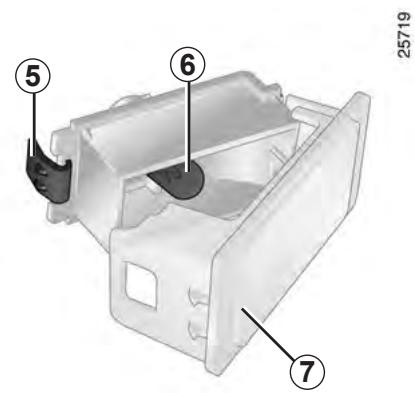

Retirez le couvercle de l’éclaireur pour accéder à la lampe. Type de lampe : navette C5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Répétiteurs latéraux 22

Déclippez le répétiteur 22 (à l’aide un outil type tournevis plat positionnez en C pour basculer le répétiteur de l’arrière vers l’avant du véhicule). Tournez d’un quart de tour le portelampe et sortez la lampe. Type de lampe : W5W.

Suivant la législation locale ou par précaution, procurez-vous chez un

Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles. 5.19

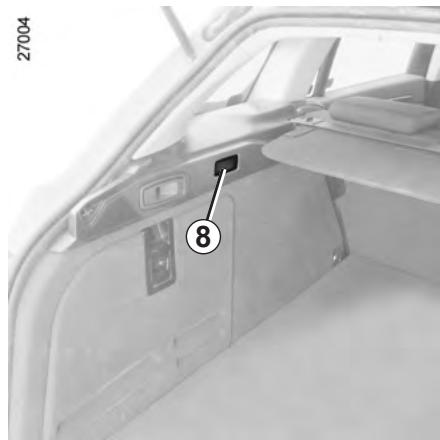

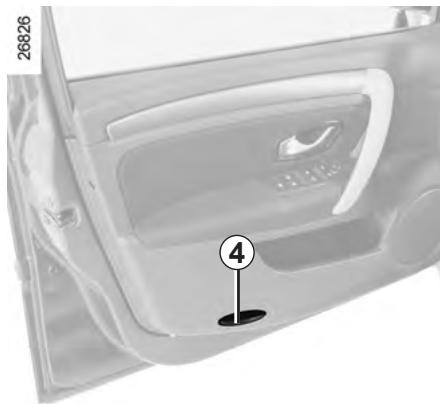

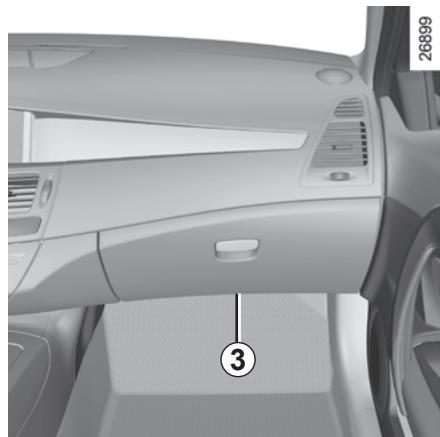

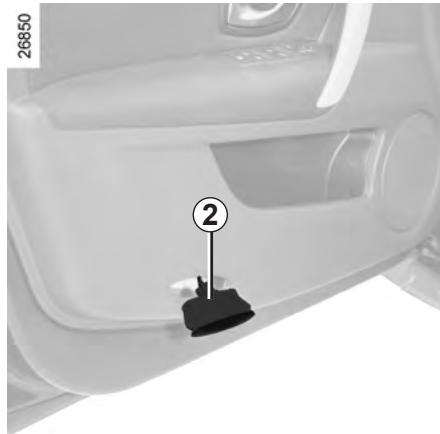

ÉCLAIRAGE INTÉRIEUR : remplacement des lampes (1/2)

Risque de blessures.

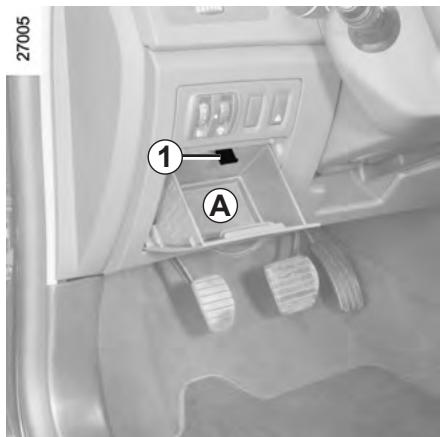

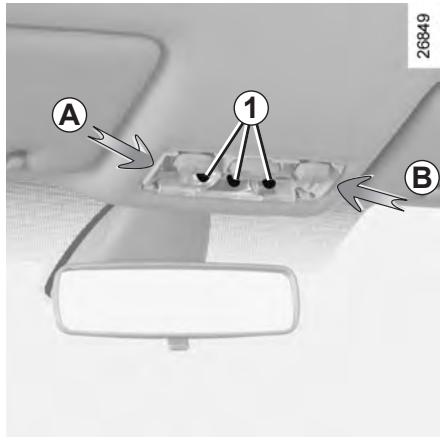

Ouvrez le rangement A. Appuyez sur la languette 1 pour le basculer puis tirez vers vous pour le déclipper.

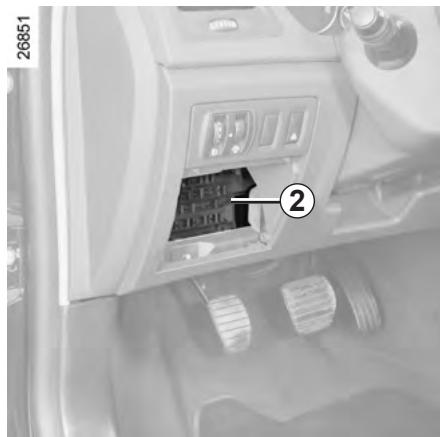

Pour repérer les fusibles, aidez-vous de l’étiquette d’affectation des fusibles (détaillée en page suivante).

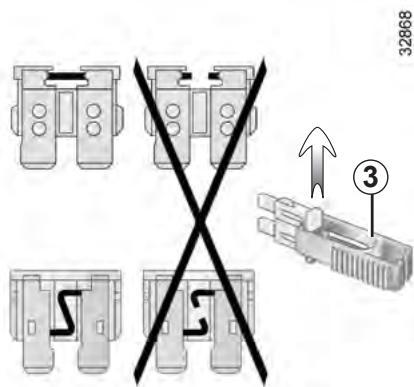

Pour le sortir de la pince, glissez-le latéralement.

Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d’origine. Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

Suivant la législation ou par précaution :

Procurez-vous chez un Représen­ tant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange.

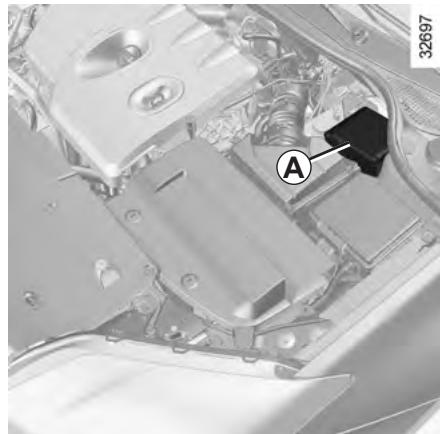

Affectation des fusibles (la présence des fusibles DÉPEND DU NIVEAU D’ÉQUIPEMENT DU VÉHICULE)

Représentant de la marque.

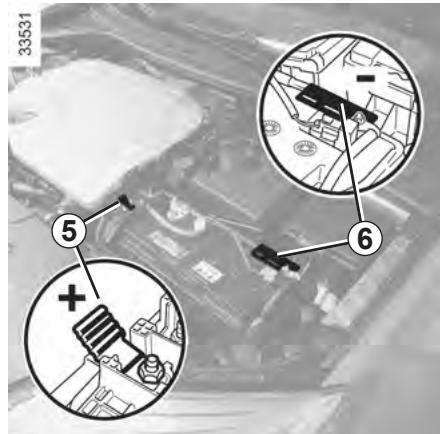

Batterie : dépannage (1/2)

Ne la débranchez jamais.

Branchement d’un chargeur

Le chargeur doit être compatible avec une batterie de tension nominale de 12 volts. Conformez-vous aux instructions d’utilisation données par le fournisseur du chargeur de batterie que vous employez.

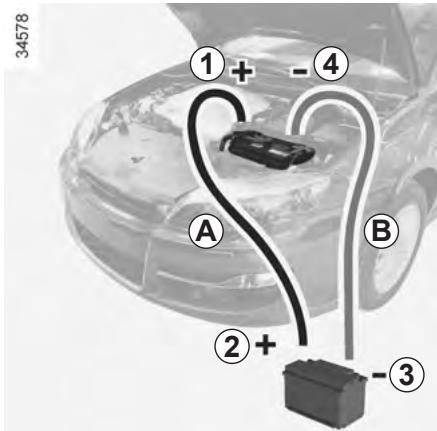

Démarrage avec la batterie d’un autre véhicule

Pour démarrer, si vous devez utiliser la batterie d’un autre véhicule, ­procurez-vous des câbles électriques appropriés (section importante) chez un Représentant de la marque ou, si vous possédez déjà des câbles de démarrage, assurez-vous de leur bon état. Les deux batteries doivent avoir une tension nominale identique : 12 volts. La batterie fournissant le courant doit avoir une capacité (ampèreheure, Ah) au moins égale à la batterie déchargée.

Manœuvrez la batterie avec précaution car elle contient de l’acide sulfurique qui ne doit pas entrer en contact avec les yeux ou la peau. Si un tel contact survient, rincez abondamment à l’eau. Si besoin, consultez un médecin.

Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion. Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

Certaines batteries peuvent présenter des spécificités en terme de recharge, prenez conseil auprès d’un

Représentant de la marque. Évitez tout risque d’étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré. Risque de blessures graves.

Batterie : dépannage (2/2)

Démarrage avec la batterie d’un autre véhicule (suite) Assurez-vous qu’aucun contact n’existe entre les deux véhicules (risque de court-circuit lors de la liaison des pôles positifs) et que la batterie déchargée est bien branchée. Coupez le contact de votre véhicule. Démarrez le moteur du véhicule fournissant le courant en route et adoptez un régime moyen.

Branchez les câbles A et B impérativement sur les bornes indiquées.

Vérifiez qu’il n’existe aucun contact entre les câbles A et B, et que le câble positif A n’est pas en contact avec un élément métallique du véhicule fournissant le courant. Risque de blessures ou d’endommagement du véhicule.

Fixez le câble négatif B sur le support 6 fixé sur la borne 3 (–) de la batterie fournissant le courant puis sur la borne 4 (–) de la batterie déchargée.

Démarrez le moteur et dès qu’il tourne, débranchez les câbles A et B dans l’ordre inverse

(5 - 4 - 3 - 2). 5.25 Retirez la pile en appuyant d’un côté (mouvement A) et en soulevant de l’autre (mouvement B) puis remplacezla en respectant la polarité et le modèle, inscrit dans le couvercle 3.

Au remontage, procédez en sens inverse, puis appuyez quatre fois, à proximité du véhicule, sur l’un des boutons de la carte : au démarrage suivant, le message disparaît.

Nota : lors du remplacement de pile, ne touchez pas au circuit électronique et aux contacts situés dans la carte RENAULT.

Assurez-vous que le couvercle soit bien clippé.

Les piles sont disponibles chez un Représentant de la marque, leur durée de vie est de deux ans environ. Veillez à l’absence de trace d’encre sur la pile : risque de mauvais contact électrique.

Anomalie de fonctionnement

Si la pile est trop faible pour assurer le fonctionnement, vous pouvez démarrer

(insérez la carte RENAULT dans le lecteur de carte) et verrouiller/déverrouiller le véhicule (reportez-vous au paragraphe « Verrouillage et déverrouillage des ouvrants » en chapitre 1).

Ne jetez pas vos piles usagées dans la nature,

­r emettez-les à un organisme chargé de la collecte et du recyclage des piles.

Prééquipement radio

Pour l’installation d’un équipement, consultez un Représentant de la marque.

Déclippez l’obturateur. Les connexions : antenne, alimentation + et –, fils de haut-parleurs se trouvent derrière.

– Les caractéristiques des supports et câblages (disponibles dans le réseau de la marque) varient en fonction du niveau d’équipement de votre véhicule et du type de votre autoradio. Pour connaître leur référence, consultez un Représentant de la marque. – Toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés. 5.27

ACCESSOIRES Avant d’installer un appareil électrique ou électronique (en particulier pour les émetteurs/récepteurs : bande de fréquences, niveau de puissance, position de l’antenne…), assurez-vous que celui-ci est compatible avec votre véhicule.

Si vous utilisez une canne antivol, fixez-la uniquement sur la pédale de frein.

Pour cela, prenez conseil auprès d’un Représentant de la marque.

Accessoires électriques et électroniques

– Ne branchez que des accessoires d’une puissance maximale de 120 Watts.

Utilisation d’appareils

émetteurs/récepteurs Par ailleurs, nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ces appareils.

Risque d’incendie.

De plus, afin d’assurer le bon fonctionnement de votre véhicule et d’éviter tout risque de nature à porter atteinte à votre sécurité, nous vous conseillons d’utiliser des accessoires spécifiés, adaptés à votre véhicule et qui seuls sont garantis par le constructeur.

– toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un

Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés ; – en cas de montage ultérieur d’équipement électrique assurezvous que l’installation est bien protégée par un fusible. Faitesvous préciser l’ampérage et la localisation de ce fusible.

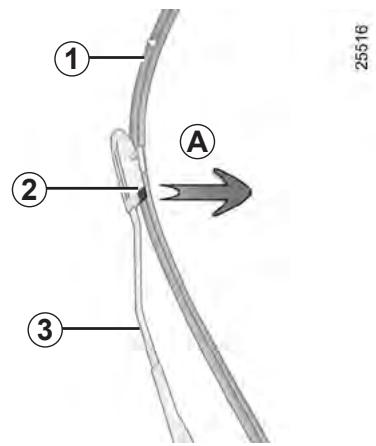

BALAIS D’ESSUIE-VITRES

1 – ne les utilisez pas lorsque le pare-brise ou la lunette arrière sont secs ; – décollez-les du pare-brise ou de la lunette arrière lorsqu’ils n’ont pas fonctionné depuis longtemps.

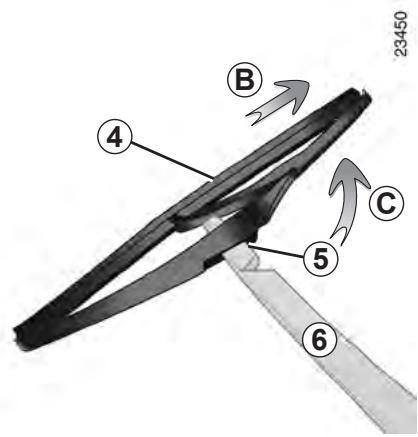

Balai d’essuie-vitre arrière 4

– Soulevez le bras d’essuie-vitre 6 ; – faites pivoter le balai 4 jusqu’à rencontrer une résistance (mouvement C) ; – suivant véhicule, appuyez sur la languette 5, puis dégagez le balai en tirant sur celui-ci (mouvement B). Remontage Pour remonter le balai d’essuievitre, procédez dans le sens inverse. Assurez-vous du bon verrouillage du balai.

– Par temps de gel, assurez-vous que les balais d’essuie­vitre ne sont pas immobilisés par le givre

(risque d’échauffement du moteur). – Surveillez l’état des balais. Il sont à changer dès que leur efficacité diminue : environ tous les ans. Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre.

La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l’éclairage du véhicule (feux de direction, de stop…). La nuit le véhicule doit être éclairé.

Remorquage d’un véhicule à boîte automatique

Moteur à l’arrêt, le graissage de la boîte n’est plus assuré, il faut donc de préférence transporter le véhicule posé sur un plateau ou le remorquer roues avant soulevées. Exceptionnellement, vous pouvez le remorquer les quatre roues au sol, en marche avant uniquement, avec le levier en position neutre N et sur un parcours maximum de 50 km.

Remorquage terminé, exercez deux impulsions sur le bouton de démarrage du moteur (risque de décharge de la batterie).

Il est impératif de respecter la réglementation en vigueur sur le remorquage. Si vous êtes le véhicule tractant, ne dépassez pas le poids remorquable de votre véhicule (reportez-vous au paragraphe « Masses » en chapitre 6).

Ne retirez pas la carte

RENAULT du lecteur pendant le remorquage.

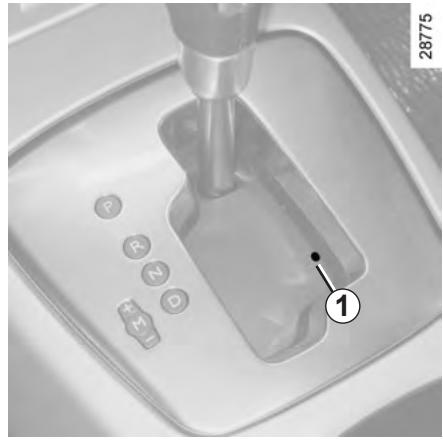

Dans le cas où le levier est bloqué sur P alors que vous appuyez sur la pédale de frein, il y a possibilité de libérer manuellement le levier. Pour cela, insérez une tige rigide dans le trou 1, appuyez simultanément sur la tige et sur le bouton de déverrouillage situé sur le pommeau du levier de vitesses.

être apte au freinage.

– Il ne faut pas remorquer un véhicule dont l’aptitude au roulage est altérée.

Moteur arrêté, les assistances de direction et de freinage ne sont plus opérationnelles.

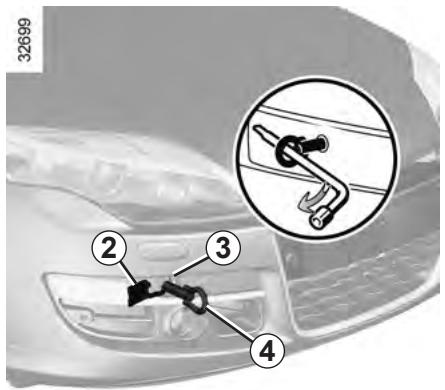

Accès aux points de remorquage

– Évitez les à-coups à l’accélération et au freinage qui pourraient endommager le véhicule.

– Dans tous les cas, il est conseillé de ne pas dépasser 25 km/h.

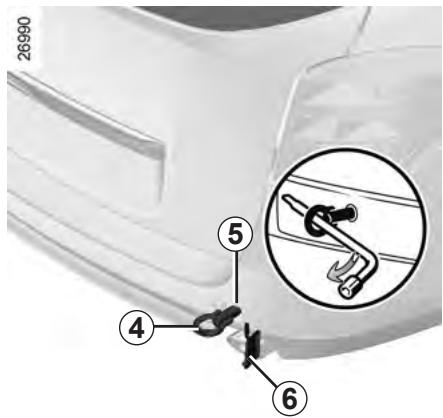

Déclippez le cache 2 ou 6 en passant un outil plat (ou la clé intégrée à la carte

RENAULT) sous le cache. Vissez l’anneau de remorquage 4 au maximum : dans un premier temps, à la main jusqu’en butée, puis terminez en bloquant à l’aide de la clé de roue. Utilisez exclusivement l’anneau de remorquage 4 et la clé de roue situés sous le tapis de coffre dans le bloc outils (reportez-vous au paragraphe « bloc outils » en chapitre 5).

Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d’un freinage.

Après utilisation, veillez à bien clipper les outils dans le bloc outils, puis suivant véhicule, positionnez-le correctement dans son logement. Risque de blessures.

Anomalies de fonctionnement (1/5)

Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité consultez dès que possible un Représentant de la marque.

Utilisation de la carte RENAULT CAUSES POSSIBLES QUE FAIRE La carte RENAULT ne fonctionne pas pour déverrouiller ou verrouiller les portes.

Remplacez la pile. Vous pouvez toujours verrouiller/déverrouiller et démarrer votre véhicule (reportez-vous aux paragraphes « Verrouillage, déverrouillage des ouvrants » en chapitre 1 et « Démarrage, arrêt du moteur » en chapitre 2).

Utilisation d’appareils fonctionnant sur la même fréquence que la carte

(téléphone portable…).

Arrêtez l’utilisation des appareils ou utilisez la clé intégrée (reportez-vous au paragraphe « Verrouillage, déverrouillage des ouvrants » en chapitre 1).

Véhicule situé dans une zone à forts rayonnements électromagnétiques.

Utilisez la clé intégrée à la carte (reportezvous au paragraphe « Verrouillage, déverrouillage des ouvrants » en chapitre 1).

Batterie du véhicule déchargée.

Ne poussez pas le véhicule si la ­colonne de direction est verrouillée.

Conditions de démarrage non remplies.

Reportez-vous au paragraphe

« Démarrage, arrêt moteur » en chapitre 2.

La carte RENAULT « mains libres » ne fonctionne pas.

Insérez la carte dans le lecteur de carte pour démarrer.

Reportez-vous au paragraphe « Démarrage, arrêt moteur » en chapitre 2.

Carte non détectée.

Le moteur refuse de s’arrêter.

Panne mécanique : joint de culasse détérioré.

Faites appel à un Représentant de la marque.

Fumée sous capot moteur.

Court-circuit ou fuite du circuit de refroidissement.

­éloignez-vous du véhicule et faites appel à un Représentant de la marque.

en virage ou au freinage

Le niveau est trop bas.

Ajoutez de l’huile moteur (reportez-vous au paragraphe « Niveau huile moteur –

Appoint, remplissage » en chapitre 4).

tarde à s’éteindre ou reste allumé

à l’accélération

Manque de pression d’huile.

Arrêtez-vous : faites appel

Représentant de la marque.

Ceci n’est pas obligatoirement une anomalie, la fumée provient de la régénération du filtre à particules.

Reportez-vous au paragraphe

« Particularité des versions diesel » en chapitre 2.

Le témoin de pression d’huile s’allume :

Fumée blanche à l’échappement.

Anomalies de fonctionnement (4/5)

CAUSES POSSIBLES QUE FAIRE La direction devient dure.

Consultez un Représentant de la marque.

Le moteur chauffe. L’indicateur de température de liquide de refroidissement se situe dans la zone d’alerte et le témoin ® s’allume.

Panne du motoventilateur.

Stoppez le véhicule, arrêtez le moteur et faites appel à un Représentant de la marque.

Fuites de liquide de refroidissement.

Vérifiez le bocal de liquide de refroidissement : il doit contenir du liquide. S’il n’en contient pas, consultez un Représentant de la marque le plus tôt possible.

Pneumatiques mal gonflés ou mal

état par un Représentant de la marque.

Radiateur : Dans le cas d’un important manque de liquide de refroidissement n’oubliez pas qu’il ne faut jamais faire le plein avec du liquide de refroidissement froid lorsque le moteur est très chaud. Après toute intervention sur le véhicule ayant nécessité la vidange, même partielle, du circuit de refroidissement, ce dernier doit être rempli d’un mélange neuf convenablement dosé. Nous vous rappelons qu’il est impératif de n’utiliser qu’un produit sélectionné par nos services techniques.

La présence de trace de condensation peut être un phénomène naturel lié aux variations de température. Dans ce cas, les traces disparaîtront rapidement lors de l’utilisation des feux.

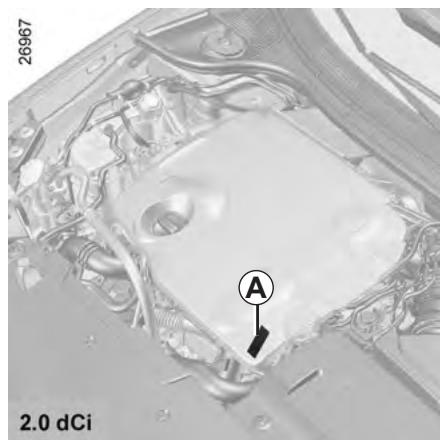

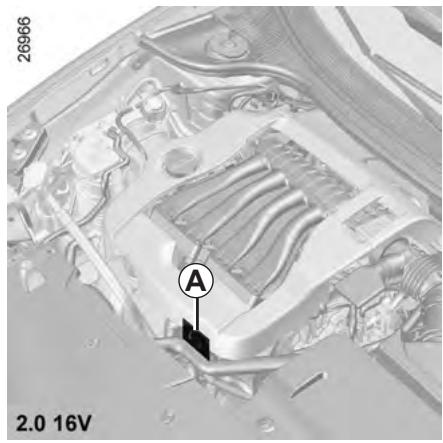

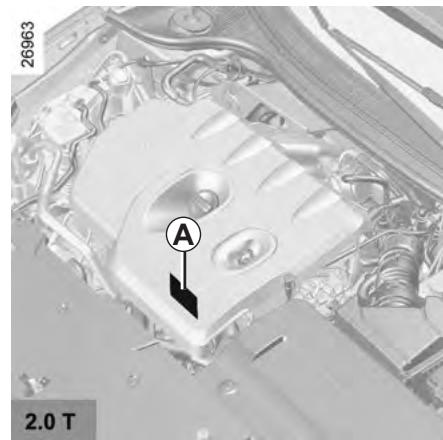

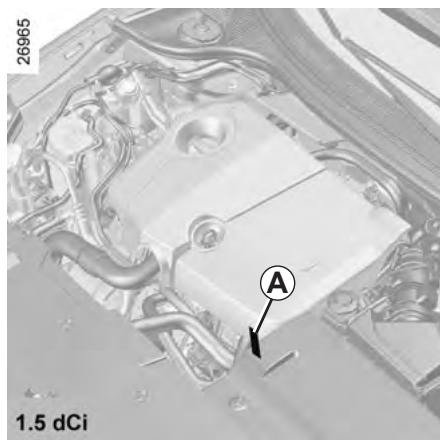

3 Numéro du moteur.

Représentant de la marque.

Le montage de bougies non spécifiées peut entraîner la détérioration de votre moteur.

L’étiquette située dans la trappe à carburant vous indique les carburants autorisés.

Les masses indiquées sont celles d’un véhicule de base et sans options : elles varient en fonction de l’équipement de votre véhicule. Consultez le Représentant de la marque. Masse Maximum Autorisée en Charge (MMAC) Masse Totale Roulante (MTR)

Masses indiquées sur la plaque constructeur (reportez-vous au paragraphe « Plaques d'identification » en chapitre 6)

– Il est important de respecter les conditions de remorquage admises par la législation locale et, notamment, celles définies par le code de la route. Pour toute adaptation d’attelage, adressez-vous à votre Représentant de la marque. – Dans le cas d’un véhicule attelé, la masse totale roulante (véhicule + remorque) ne doit jamais être dépassée. Cependant est toléré : – un dépassement de la MMTA arrière dans la limite de 15 %, – un dépassement de la MMAC dans la limite de 10 % ou 100 kg (à la première de ces deux limites atteinte). Dans les deux cas, la vitesse maximum de l’ensemble roulant ne doit pas dépasser 100 km/h et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI). – Le rendement moteur et l’aptitude en côte diminuant avec l’altitude, nous préconisons de réduire la charge maximum de 10 % à 1 000 mètres, puis 10 % supplémentaires à chaque palier de 1 000 mètres.

Pièces de rechange et réparations

Les pièces de rechange d’origine sont conçues sur la base d’un cahier des charges très strict et font l’objet de tests spécifiques. De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs. En utilisant systématiquement les pièces de rechange d’origine, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.
