Marque	DE DIETRICH
Modèle	DRS920JE
Type de produit	Réfrigérateur-congélateur
Dimensions (H x L x P)	1225 x 560 x 550 mm
Classes climatiques	SN (10°C – 32°C), N (16°C – 32°C), ST (16°C – 38°C), T (16°C – 43°C)
Alimentation électrique	230 V / 50 Hz, nécessite une prise avec terre
Consommation énergétique	Non spécifiée dans la notice
Volume utile réfrigérateur	Non spécifié dans la notice
Volume utile congélateur	Non spécifié dans la notice
Thermostat	Réglage de 1 (température la plus élevée) à 6 (température la plus basse), position 0 pour arrêt
Type de dégivrage	Réfrigérateur : automatique ; Congélateur : manuel
Éclairage intérieur	Ampoule remplaçable (puissance non spécifiée)
Accessoires inclus	Tablettes amovibles, balconnets, bac à glaçons, spatule en plastique
Réversibilité de la porte	Oui, possible
Installation encastrable	Oui, avec instructions spécifiques
Poids	Non spécifié dans la notice
Niveau sonore	Non spécifié dans la notice
Classe énergétique	Non spécifiée dans la notice
Garantie	Non spécifiée dans la notice
Service après-vente	Contacter le service consommateurs DE DIETRICH au 0892 02 88 04 (0,34 € TTC/min)

FOIRE AUX QUESTIONS - DRS920JE DE DIETRICH

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat situé dans le compartiment réfrigérateur. La position 1 est la température la plus élevée, la position 6 la plus basse. La position 0 arrête l'appareil. Une position moyenne est recommandée.

Que faire si l'appareil refroidit trop ?

Vérifiez le réglage du thermostat et tournez-le vers une position moins froide. Consultez la partie Réglage de la température de la notice.

Comment dégivrer le congélateur ?

Enveloppez les aliments dans du papier journal et placez-les dans un endroit frais. Mettez le thermostat sur 0 ou débranchez l'appareil. Laissez la porte ouverte jusqu'à ce que le givre fonde. Épongez ensuite le compartiment et remettez le thermostat en position normale.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez de l'eau tiède avec du bicarbonate de soude. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou d'objets métalliques.

Que faire en cas de coupure de courant ?

N'ouvrez pas la porte. Si la coupure dure moins de 12 heures et que le congélateur est plein, les aliments restent congelés. Sinon, consommez-les rapidement.

Comment inverser le sens d'ouverture de la porte ?

Démontez le pivot supérieur et inférieur, repositionnez-les du côté opposé, puis remontez la porte. Des instructions détaillées figurent dans la notice.

Pourquoi de l'eau s'accumule-t-elle au fond du réfrigérateur ?

Le trou d'écoulement de l'eau de dégivrage est probablement bouché. Nettoyez-le avec le bâtonnet fourni, situé dans l'orifice.

L'appareil fait du bruit, est-ce normal ?

Oui, les bruits de circulation du fluide frigorigène et le bourdonnement du compresseur sont normaux. Assurez-vous que l'appareil est bien de niveau et que rien ne touche les parois.

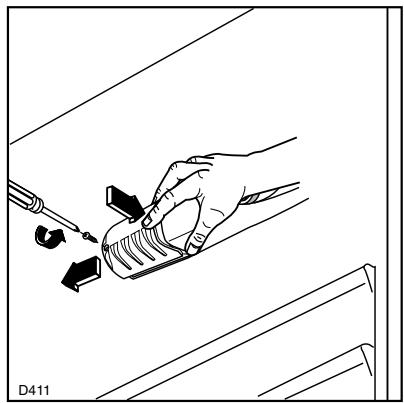

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Dévissez la vis du plafonnier, décrochez la partie mobile et remplacez l'ampoule par une de même puissance. Remontez le tout.

Où trouver le numéro de série et le modèle ?

Ils figurent sur la plaque signalétique à l'intérieur de l'appareil, en bas à gauche. Notez-les pour le service après-vente.

MODE D'EMPLOI DRS920JE DE DIETRICH

Voues venez d'acquérir un congélateur DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Viete nouveau concelateur DE DIETRICH s'integrera harmonieusement dans votre cuisine et alliera parfaitement les performances conservation de vos aliments, et la facilité d'utilisation. Nous avons youlu vous offrir un produit d'excellence.

Vous trouvezé également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaisse, et de réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouveau congeilateur DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le peux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et retrouvrez-nous aussi sur notre site www.dedietrich-electromenager.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important: Avant de mesure votre apparéil en route, veuilles lire attentivement

ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

Comment direyerotinoviced'emploi

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les更好地 performances.

Informations liées à la protection de l'environnement.

Avertissements importants

Ce sont des averissements de sécurité. Nous vous prions donc de les dire attentivement avant d'insteller et d'utiliser votre apparéil.

Nous recommendons de conserver cette notice afin de pouvoir la consulter au besoin et de la remetre, le cas échéant, au nouveau propriétaire de l'appareil.

Usage domestique

• Les réfrigerateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des alimentés.
• Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• A cause du système de transport, l'huile contenu dans le compréseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compréseur.
• Ne pasmettre d'instrumentselectriquesa l'intérieur de I'appareil (sorbetiere, par exemple).
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient éclater.
• Ne touchez pas les alimentents surgelés avec des mains humides. Les mains pourraient y rester collées.
• Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuees par des incompetenceurs peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pieces de rechange d'origine.

Sécurité enfants

• Les éléments de l'emballage (par ex. sacs, pellicules, polystyrene) peuvent être dangereux pour les enfants. Ils peuvent sétouffer!
• En cas d'élimination de l'appareil, couper le cable d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne poussent pas rester enfermés à l'intérieur de l'appareil.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Protection de l'environnement

Cet apparéil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigerants nocifs à la couche d'ozone. Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigérant, plus particulièrement à l'arrière de l' apparéil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d'appareils.

Les matérielles utilisés dans cet apparéil et qui s'est par ce symbole sont recyclables.

Mise au rebut des ancients apparéils

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre Traits comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise à la casse reglementaire de l'appareil, nous preservons I'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin ou vous avez effectué l'achat.

Sommaire

Avertissements importants 3

Elimination / Utilisation Avant la mise en service / Mise en service 4

Réglage de la température / Equipement interieur 5

Explication signalétique de la zone froide / Conseils 6

Compartment congélateur-Réglage de la température / Equipement interieur / Conseils

Entretien Dégivrage 7

Nettoyage / Changement de I'ampoule 8

Siquelquechoesepaas. 9

Service après-vente et pieces de rechange / Caracteristiques Techniques 9

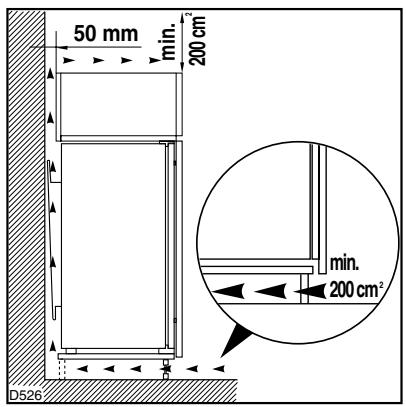

Installation Emplacement / Branchement electrique 10

Reversibilité de la porte 11

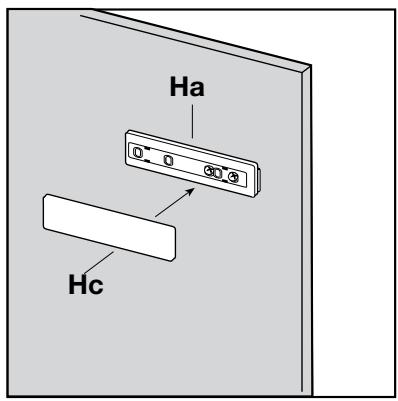

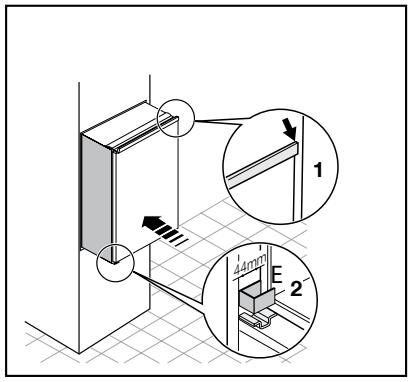

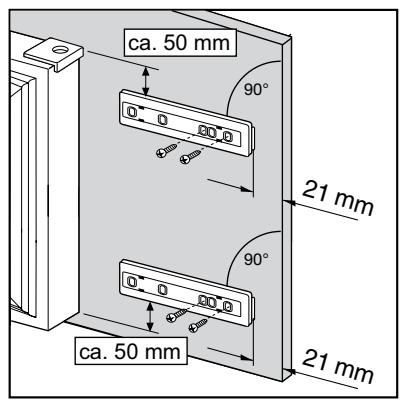

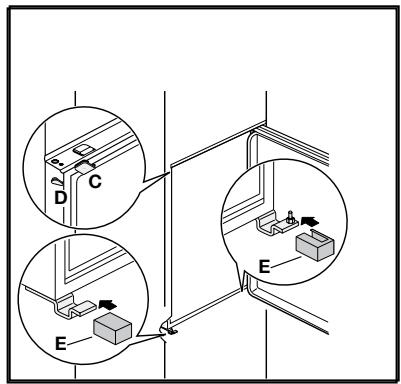

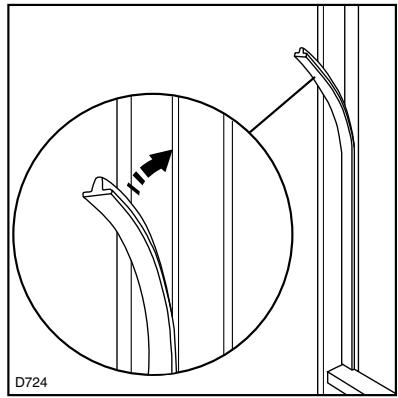

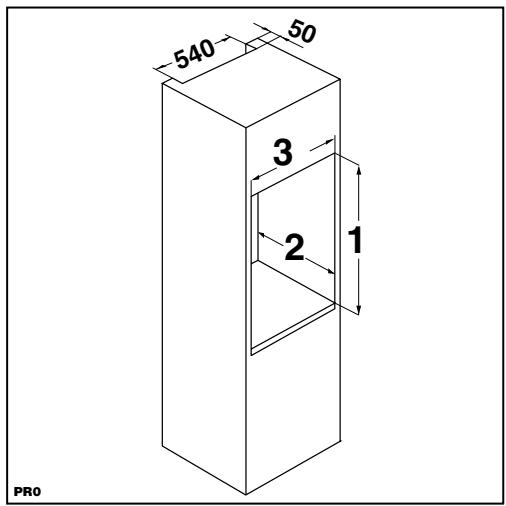

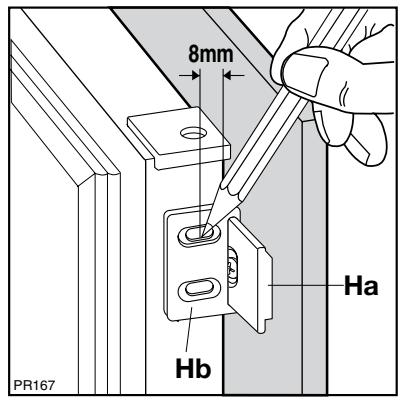

Instructions pour I'encastrement 11

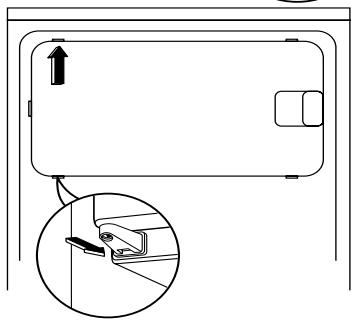

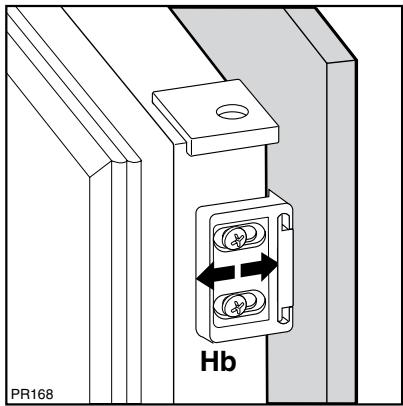

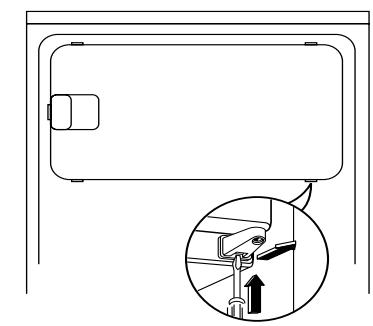

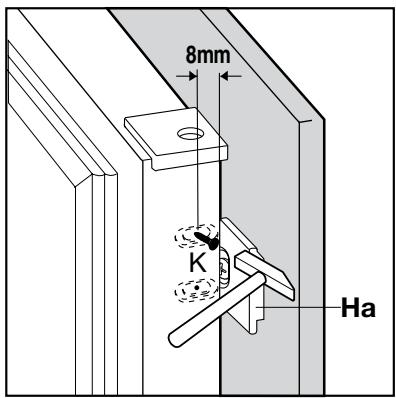

Réversibilité de la porte du compartment Congélateur 14

Elimination

Matéraux de l'emballage

• Les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène
PS<=polystyrene
PP<=polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des ancients apparéils

S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation

Avant la mise en service

A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

• L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonnexe, pour enlever l'odeur caractéristique de «neuf».

N'utilise pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement interieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourages à l'intérieur de l'appareil (sauf la plaque signalétique).

Mise en service

• Branchez la prise de courant et ouvre la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).
• Le bouton rotatif pour la sélection de la température se trouve dans le compartment réfrigérateur, à droite.
• L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Réglage de la température

• L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiente;

• fréquence d'ouverture des portes;
• quantité d'aliments conservés;

• emplacement de l'appareil.

• La température est régée automatiquement.

• Position „1" = température la plus élevé

• Position „6" = température la plus BASSE
• Position ,0" = arrêt

Une position moyenne est la plus indiquée.

Equipement interieur

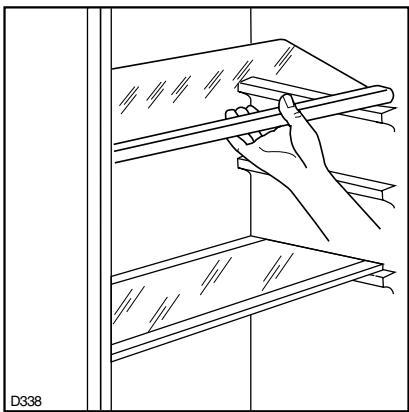

Tabletes amovibles

• Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoin.
• Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.
• Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

• Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures sur les demi-tablettes postérieures.

Pour permettre une bonne circulation de l'air n'enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

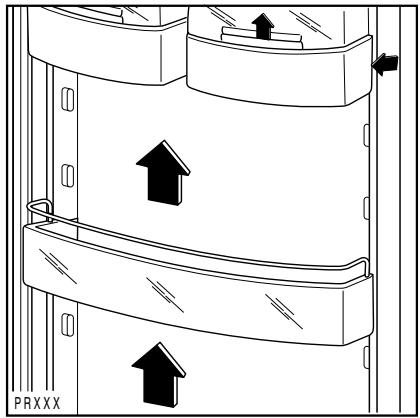

Balconnets

• Il est possible de changer de place le balconnet central.
• Dégagez le balconnet en agissant dans le sens indiqué par les flèches.

• Remontez le balconnet à la hauteur désirée.

Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirees et replacés dans la même position.

i Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4° C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de température

Thermostat à régler Température correcte L'indicateur de température permet de contrôle le bon fonctionnement de votre réfrigérateur.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4^ .

Si la température est supérieure à 4^ , l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglient son thermostat.

ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraine une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectue dans les 30 secondes.

Conseils

Économie d'énergie

• N'installez pas l'appareil à proximé de cusinières, radiateurs ou autres sources de chaleur. Si la température ambiente est élevé, le compréseur fonctionne plus féquèment et plus longtemps (voir chapitre "Installation").
• N'ouvrez pas la porte plus longtemps que nécessaire.
• Si le thermostat est régé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevé, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
• Ne placez pas d'aliments chauds dans l'appareil.
  Attendez que les aliments refroidissent.
• Ne réglez pas la température plus bas que nécessaire.
• De temps en temps, dépoussière le condenseur situé à l'arrière de l'appareil, à l'aide d'un aspirateur ou d'une BrosseSouple.

Réfrigération

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
• Couvre les aliments, surtout s'ils sont aromatiques.
• Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Ou placer les denrées?

Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêtier leur maturation. Ils devront alors être soigneusement enveloppés.

Réglage de la température

• Pour conçeler les alimentés frais il n'est pas nécessaire de régler le thermostat sur une position différente de cette employée en fonctionnement normal.
• Si vous désirez congelez plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descend de pas en dessous de 0^ dans le compartment réfrigérateur. Dans ce cas il faudra ramener le thermostat sur une position moins froide.
• A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins sur la position de froid maximum.

Ramenez ensuite le thermostat sur la position désirée.

Equipement interieur

La fabrication des glaçons s'effectue dans le compartment Congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matières plastiques s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Entretien

Débranche l'appareil avant toute opération.

Attention
Cet apparéil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doit donc être effectués que par du personnel qualifié.

Dégivrage

Compartment réfrigérateur

• Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

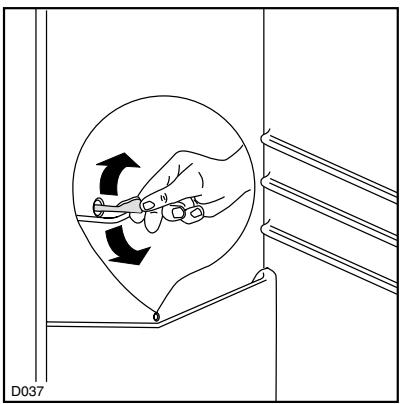

• Nous recommendons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartment réfrigerateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le batonnet se trouvant dans l'orifice.

i Conseils

• Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
• Envoleppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets.
• Évitez de placer des produits à con GPLer en contact avec des denrées depuis entreprises, pour éviter d'en élever la température.
• Ne consommez pas certains produits tels que les batonnets glacés des leur sortie du congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des gelures.
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment ou le produit est acheté et le moment ou il est placé dans le compartment congélateur.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
• Les alimentés dégelés, même partiellement, ne peuvent être recongelés.

• Dans le congélateur il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 5 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil.
  Pour effectuer un dégivrage complet procédez de la manière suivante:
• Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
• Tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil.
• Maintenez la porte ouverte.
• Une fois que le dégivrage est terminé, épongez bien le conGPLateur.
• Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de déterminer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage, à part desquels préconisés.

Nettoyage

N'utilisez jamais de produits abrasifs ou caustiques ni dépônges avec grattoir pour procéder au nettoyage de votre apparéil.

N'utilise jamais d'objects métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Pour faciliter le nettoyage les balconnets peuvent etre aisement enleves.

Nettoyez périodiquement l'intérieur de votre apparéil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

De temps en temps démonze la grille d'aération située à la base de l'appareil et depoussiérez les conduites pour le passage de l'air à l'aide d'un aspirateur ou d'une Brosse. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Arrêt prolongé

• Débranche la prise de courant. videz l'appareil, dégivrez-le et nettoyez-le à fond.
• Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

• Avant de replacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le.

L'ampoule d'éclairage dans le compartment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. Dévissez la vis de fixation du plafonnier.
2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.
3. Mettez une autre ampoule qui ait la même puissance.

Si I'appareil marche mal, il faut controller:

Dérangement	Remède
La température à l'intérieur de l'appareil est trop chaude.	La température est mal régée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour.Vérifiez que la porte soit bien fermée.La température ambiente du local est trop elevée.
L'appareil refroidit trop.	La température est mal régée. Veuillez consulter la partie "Réglage de la température".
Le compresseur fonctionne sans interruption	Tournier le bouton du thermostat enChoosing une température plus BASSE.La température ambiente du local est trop chaude.Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empêche son acheminement.De trop grandes quantités d'aliments ont été entreprises au cours des dernières 24 heures.N'ouvre pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartment réfrigérateur ou sur les clayettes.	Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâttonnet se trouvant dans l'orifice.
Bruits	Les bruits sont typiques des appareils frigorifiques.II n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeoreux.Dès que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer.Certaines sources de bruit sont dus à la mise en place de la structure du meuble.

Service après-vente et pieces de rechange

Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Àpès-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appoint, il vaut mistroux indiquer:

• le modele
• le numero de produit (PNC)
• le nombre de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caracteristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le conGPLateur est rempli, il n'y a aucun risque d'altération pour les alimentes. En cas contraire vous devrez consommer les alimentes le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des alimentes).

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant. Veuillez consulter la partie "Emplacement".
• Important: en cas de dommage du cable d'alimentation, il faudra le remplacer avec un cable spécial ou un ensemble disponible chez le fabricant ou le service après-vente.

Emplacement

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intenses).
• L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Veillez à ne pas obstruer les ouvertures de ventilation.
• Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.).

• Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au-delà de ces températures, ses performances peuvent s'en couver diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes:

Classe climatique	pour une température ambiente de
SN	+10 à +32°C
N	+16 à +32°C
ST	+16 à +38°C
T	+16 à +43°C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolerance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adequate est indispensable.

Important Vérifiez si

Vérifiez si la prise de courant murale est en bon état et apte à receiveoir la fiche du cordon d'alimentation du congelateur. Cette dernière est conforme aux normes en vigueur et compte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui toutes doit être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait etre engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou defectueuse.

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Important L'appareil

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

L'appareil est livre avec l'ouverture à droite.

Pour changer le sens d'ouverture de la porte suivez les indications ci-dessous avant l'installation.

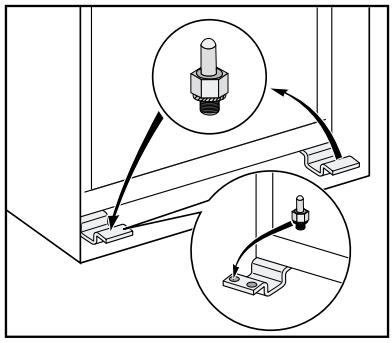

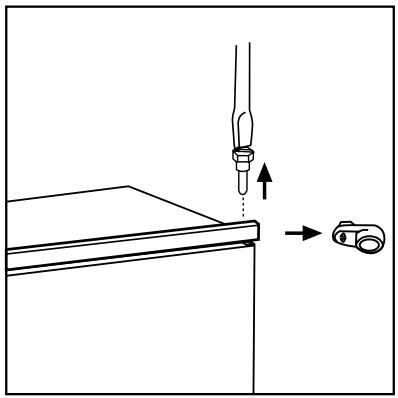

1. Dévissez le pivot supérieur et enlevez l'entretoise
2. Dégagez la porte
3. Dévissez le pivot inférieur avec une clé et repositionné-à sur le côté opposé.
4. Remettez la porte en place, insérez la piece d'écartement et revissez le pivot supérieur sur le côte opposé.

Instructions pour l'encastrement

Dimensions de la niche

Hauteur (1) 1225 mm

Profondeur (2) 550 mm

Largeur (3) 560 mm

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Veillez à maintainir une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.

Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.

Veilles également à ce que l'appareil n'écrase pas le cable d'alimentation.

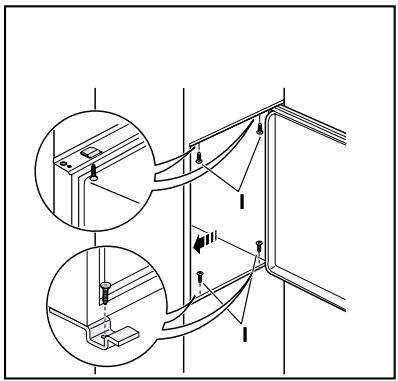

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

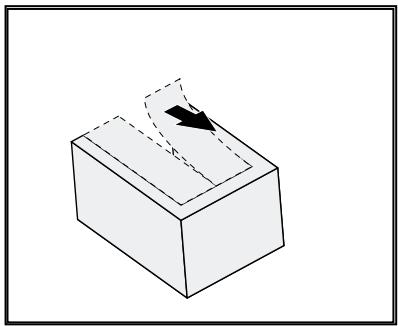

Appliquez le joint à pression, entre l'appareil et le meuble.

Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la piece indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilité le retrait de cette piece.

"Retirez la piece marquee d'un DX, si le pivot est inséré dans la charnière droite, ou la piece marquee d'un SX si le pivot est inséré dans la charnière gauche."

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez les couvres-chemières (E).

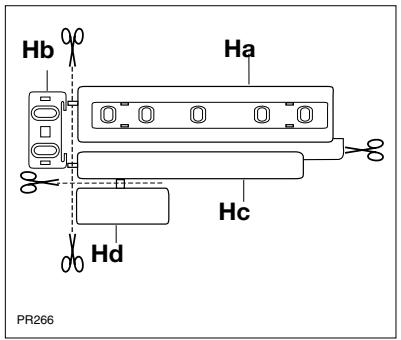

Déparer les pieces Ha, Hb, Hc, Hd comme l'indique de la figure.

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

Ouvrir la porte de l'appareil et celle du meuble à 90^ environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

Enlever les équres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l'eventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contröler que la porte de l'appareil se ferme parfaitement.

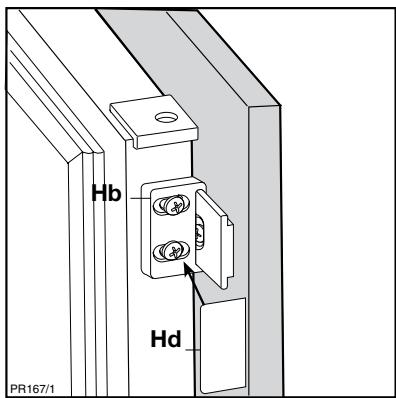

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

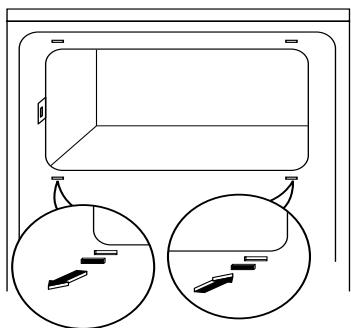

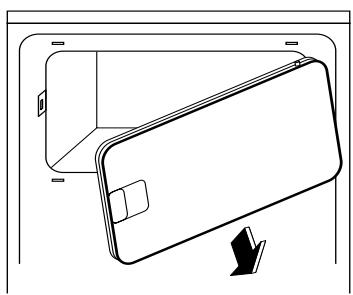

Réversibilité du portillon du compartment Congélateur

Sales telephone : [phone] ; Sales fax : [phone]

Email: [e-mail]

ElcoBrandt Suisse SA

Service Àpès Vente

Route de Soleure 12

2072 St Blaise (NE)

Tel: [phone]

Fax:[phone]

Numéro vert : 0800 81 12 34

E-mail: [e-mail]

Service Consommateurs De Dietrich

BP 9526

95069 CERGY PONTOISE CEDEX

Tel: [phone]*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

Service fourni par

Brandt Customer Services socié par actions simplifiée au capital de 2.500.000 euros

5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône

RCS Pontoise 440 303 303
