MODE D'EMPLOI TWINEO CS 25 KW - EGC 17/29 EGC 25 DE DIETRICH

Notice d'utilisation Chaudières gaz au sol à condensation EGC 17/29 EGC 25 De Dietrich ©

Sommaire 1 Consignes de sécurité .

1.1 Consignes générales de sécurité 4

1.3.1 Responsabilité du fabricant …

1.3.2 Responsabilité de l'installateur .

1.3.3 Responsabilité de l'utilisateur …

2 A propos de cette notice …

2.4 Symboles utilisés …............................................. 8

2.1.1 Symboles utilisés dans la notice

2.1.2 Symboles utilisés sur l'équipement .

3 Caractéristiques techniques .…................................................... 10

3.1 Certifications 10

3.2 Caractéristiques techniques 10

4 Description een 12 41 Principe de fonctionnement 12

4.1.1 Réglage gaz/air

4.2 Principaux composants

4.3 Tableau de commande

4.3.1 Description des touches .

4.3.2 Description de l’afficheur

5 Utilisation de l’appareil 17

5.1 Mise en service de l’apparei

5.2 Affichage des valeurs mesurées 17

5.3 Modification des réglages 19

5.3.1 Description des paramètres 19

5.3.2 Modification des paramètres niveau

5.3.3 Réglage du mode manuel 1

5.3.4 Modifier la température chauffage

1 De Dietrich © 25/07/2019 - 300024470-001-08

5.3.5 Modifier la température de consigne de l’eau chaude

5.3.6 Modifier la température de consigne de l’eau chaude

sanitaire solaire 22

5.4 Arrêt de l’installation .

5.5 Protection antigel 22

6 Contrôle et entretien nn rsrisrsrsrenrnrnennnse 23

6.1 Consignes générales 23

6.2 Vérifications périodiques 23

7.4 Messages d'erreurs (Sous-état (8) annees 25

7.2 Défauts (Code de type Exx) 27

8 Economies d'énergie ns 30

8.1 Conseils pour économiser de l'énergie 30

8.2 Recommandations 30

10 Annexe -— Informations relatives aux directives écoconception et étiquetage énergétiQue eee 33 2 De Dietrich © 25/07/2019 - 300024470-001-08

1. Consignes de sécurité

1 Consignes de sécurité

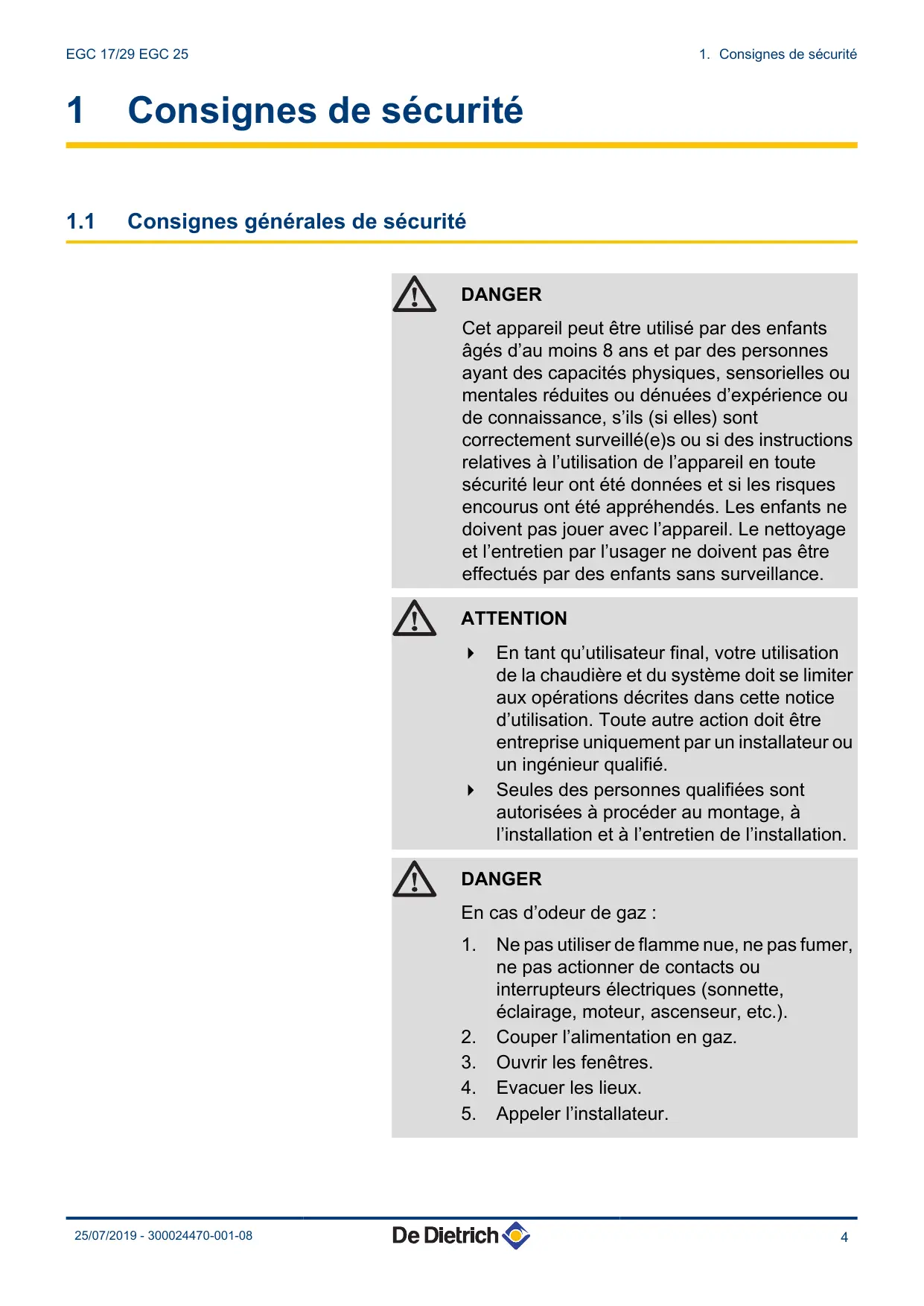

1.1 Consignes générales de sécurité

DANGER Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. ATTENTION > En tant qu'utilisateur final, votre utilisation de la chaudière et du système doit se limiter aux opérations décrites dans cette notice d'utilisation. Toute autre action doit être entreprise uniquement par un installateur ou un ingénieur qualifié. > Seules des personnes qualifiées sont autorisées à procéder au montage, à l'installation et à l'entretien de l'installation. DANGER En cas d’odeur de gaz :

1. Ne pas utiliser de flamme nue, ne pas fumer,

ne pas actionner de contacts ou interrupteurs électriques (sonnette, éclairage, moteur, ascenseur, etc..). Couper l'alimentation en gaz. Ouvrir les fenêtres. Evacuer les lieux. Appeler l'installateur. a 8 © ND 25/07/2019 - 300024470-001-08 De Dietrich © 4

1. Consignes de sécurité

Recommandations EGC 17/29 EGC 25 AN DANGER En cas d'émanations de fumées :

1. Eteindre l'appareil.

2. Ouvrir les fenêtres.

3. Evacuer les lieux.

4. Appeler l'installateur.

AN DANGER Conformément aux informations fournies dans la notice d'installation et d'entretien, l'installation et l'entretien de la chaudière doivent être effectués par un installateur ou un ingénieur qualifié afin d'éviter tout risque d'incident et de blessures. AN AVERTISSEMENT Selon les réglages de l'appareil : > La température des conduits de fumée peut dépasser 60 °C. > La température des radiateurs peut atteindre 85 °C. > La température de l’eau chaude sanitaire peut atteindre 65 °C. AN ATTENTION Ne pas laisser l'appareil sans entretien : > Pour un fonctionnement en toute sécurité et optimale, vous devez faire contrôler régulièrement votre chaudière par un installateur agréé. AN AVERTISSEMENT Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation. De Dietrich © 25/07/2019 - 300024470-001-08

1. Consignes de sécurité

AN DANGER Pour des raisons de sécurité, nous vous recommandons d'installer des détecteurs de fumée et de monoxyde de carbone à des emplacements adéquats de votre domicile. » Vérifier régulièrement la pression en eau de l'installation (pression minimale 0.8 bar, pression recommandée entre 0.8 et 1.5 bar). Laisser l'appareil accessible à tout moment. v + Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les appareils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l'appareil. Préférer le mode Eté ou Antigel à la mise hors tension de l'appareil pour assurer les fonctions suivantes : — Antigommage des pompes — Protection antigel

1.3.1. Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences des différentes directives européennes applicables. Ils sont de ce fait livrés avec le marquage CE et tous les documents nécessaires. Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document. Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants : > Non-respect des instructions d'utilisation de l'appareil. > Défaut ou insuffisance d'entretien de l'appareil. > Non-respect des instructions d'installation de l'appareil. 25/07/2019 - 300024470-001-08 De Dietrich © 6

1. Consignes de sécurité

1.3.2. Responsabilité de l’installateur

L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installateur doit respecter les consignes suivantes : » Lire et respecter les instructions données dans les notices fournies avec l'appareil. > Réaliser l'installation conformément à la législation et aux normes en vigueur. » Effectuer la première mise en service et effectuer tous les points de contrôles nécessaires. » Expliquer l'installation à l'utilisateur. » Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil. » Remettre toutes les notices à l’utilisateur.

1.3.3. Responsabilité de l’utilisateur

Pour garantir un fonctionnement optimal de l'appareil, l'utilisateur doit respecter les consignes suivantes : » Lire et respecter les instructions données dans les notices fournies avec l'appareil. > Faire appel à des professionnels qualifiés pour réaliser l'installation et effectuer la première mise en service. > Se faire expliquer l'installation par l'installateur. » Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié. > Conserver les notices en bon état à proximité de l'appareil. De Dietrich © 25/07/2019 - 300024470-001-08

EGC 17/29 EGC 25 2. A propos de cette notice 2 Apropos de cette notice

2.4 Symboles utilisés

2.1.1. Symboles utilisés dans la notice

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil. AN DANGER Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles graves. AN AVERTISSEMENT Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles légères. AN ATTENTION Signale un risque de dégâts matériels. e Signale une information importante.

LS Signale un renvoi vers d’autres notices ou d’autres pages de la notice.

2.1.2. Symboles utilisés sur l’équipement

© Terre de protection - Courant alternatif Avant l'installation et la mise en service de l'appareil, lire attentivement les notices livrées. Eliminer les produits usagés dans une structure de récupération et de recyclage appropriée. Cet appareil doit être raccordé à la terre de protection. D000241-C 25/07/2019 - 300024470-001-08 De Dietrich © 8

2. A propos de cette notice

EGC 17/29 EGC 25 Attention danger, pièces sous tension. Déconnecter les alimentations du réseau électrique avant toute opération. M002628-À

RARE. RARE. 3CE : Conduit collectif pour chaudière étanche ECS : Eau Chaude Sanitaire Hi : Pouvoir calorifique inférieur PCI Hs : Pouvoir calorifique supérieur PCS PPS : Polypropylène difficilement inflammable PCU : Primary Control Unit - Carte électronique de gestion de fonctionnement du brûleur PSU : Parameter Storage Unit - Stockage des paramètres des cartes électroniques PCU et SU SCU : Secondary Control Unit - Carte électronique du tableau de commande SU : Safety Unit - Carte électronique de sécurité URC : Unité de Récupération de Chaleur V3V : Vanne 3 voies HL : High Load - Préparateur ECS à échangeur à plaques SL : Standard Load - Préparateur ECS à serpentin SHL : Solar High Load - Préparateur ECS solaire à échangeur à plaques SSL : Solar Standard Load - Préparateur ECS solaire à serpentin Q De Dietrich © 25/07/2019 - 300024470-001-08

3. Caractéristiques techniques

3 Caractéristiques techniques

N° d'identification CE | CE-0085CM0178 Classe NOx 6 Type de raccordement | Cheminée : B23p, B33 Ca3(x): C93(x) Ventouse : C13(9. C33(x), Cast, C53, Cé3(x); Chaudière de classe de rendement n° III d'après les recommandations ATG B 84.

3.2 Caractéristiques techniques

Type de chaudière EGC 17/29 | EGC 25 Généralités Plages de puissance (Pn) Minimum-maximum | KW 5,0-17,2 |5,0-24,8 Régime Chauffage (80/60 °C) Plages de puissance (Pn) Minimum-maximum | KW 5,6-18,0 |5,6-25,5 Régime Chauffage (50/30 °C) Plages de puissance (Pn) Minimum-maximum | KW 5,6-18,3 |5,6-25,9 Régime Chauffage (40/30 °C) Débit thermique (Qn) Minimum-maximum | KW 5,2-17,3 |5,2-25,0 Régime Chauffage (Hi) Débit thermique (Qn) Minimum-maximum | KW 5,8-19,2 |5,8-27,8 Régime Chauffage (Hs) Débit thermique (Qnw) Minimum-maximum | KW 5,2-29,3 |5,2-29,3 Régime ECS (Hi) Débit thermique (Qnw) Minimum-maximum | KW 5,8-32,6 |5,8-326 Régime ECS (Hs) Rendement chauffage à pleine charge (Hi) (80/60 °C) - % 99,3 99,2 Rendement chauffage à pleine charge (Hi) (50/30 °C) - % 104,2 102,0 Rendement chauffage à charge partielle (Hi) (Température de | - % 95,2 96,1 retour 60°C) Rendement chauffage à charge partielle (EN 92/42) - % 110,2 110,1 (Température de retour 30°C) Données relatives aux gaz et aux produits de combustion Consommation de gaz - Gaz naturel H (G20) Minimum-maximum | m3/h 0,55 - 3,10 | 0,55 - 3,10 Consommation de gaz - Gaz naturel L (G25) Minimum-maximum | m3/h 0,64 - 3,61 | 0,64 - 3,61 Consommation de gaz - Propane G31 Minimum-maximum | m3/h 0,21 - 1,20 | 0,21 - 1,20 Débit massique des fumées Minimum-maximum | kg/h 8,9-49,3 |8,9-49,3 Température des fumées Minimum-maximum | °C 30 - 80 30 - 80 Contre-pression maximale Pa 130 130 Caractéristiques du circuit chauffage Contenance en eau (Hors vase d'expansion) l 1,9 1,9 25/07/2019 - 300024470-001-08 De Dietrich © 10

3. Caractéristiques techniques

EGC 17/29 EGC 25 Type de chaudière EGC 17/29 | EGC 25 Pression de service de l'eau Minimum kPa (bar (MPa)) | 80 (0,8) 80 (0,8) Pression de service de l'eau (PMS) maximum kPa (bar (MPa)) | 300 (3,0) | 300 (3,0) Température de l'eau maximum °C 110 110 Température de service maximum °C 90 90 Caractéristiques électriques Tension d'alimentation VAC 230 230 Puissance absorbée - Grande vitesse maximum W 80 97 Indice de protection électrique IP21 IP21 Autres caractéristiques Poids (à vide) kg 50 50 De Dietrich © 25/07/2019 - 300024470-001-08

EGC 17/29 EGC 25 4. Description 4 Description 41 Principe de fonctionnement 41.1. Réglage gaz/air L'air est aspiré par le ventilateur et le gaz injecté au niveau du venturi qui est fixé sur l'admission du ventilateur. La vitesse de rotation du ventilateur est modulante et s'adapte à la demande en énergie thermique grâce aux températures mesurées par les différentes sondes. Le gaz et l’air sont mélangés dans le venturi qui permet un fonctionnement dans un ratio constant. Le bruit du venturi est absorbé par un silencieux fixé à son entrée. Le mélange gaz/air est acheminé vers le brûleur dans le haut de l'échangeur, guidé par le canal de pré- mélange.

Le brûleur chauffe l'eau de chauffage qui circule dans l'échangeur. Lorsque les températures des gaz de combustion sont inférieures au point de rosée (env. 55°C), la vapeur d’eau contenue dans les gaz de combustion se condense dans la partie inférieure de l'échangeur de chaleur. La chaleur qui est dégagée lors de ce processus de condensation (la chaleur latente ou la chaleur de condensation) est également transférée à l'eau de chauffage. Les gaz de combustion refroidis sont évacués par l'intermédiaire de la conduite d'évacuation des gaz de combustion. L'eau de condensation est évacuée par l'intermédiaire d’un siphon. 25/07/2019 - 300024470-001-08 De Dietrich © 12

4. Description EGC 17/29 EGC 25

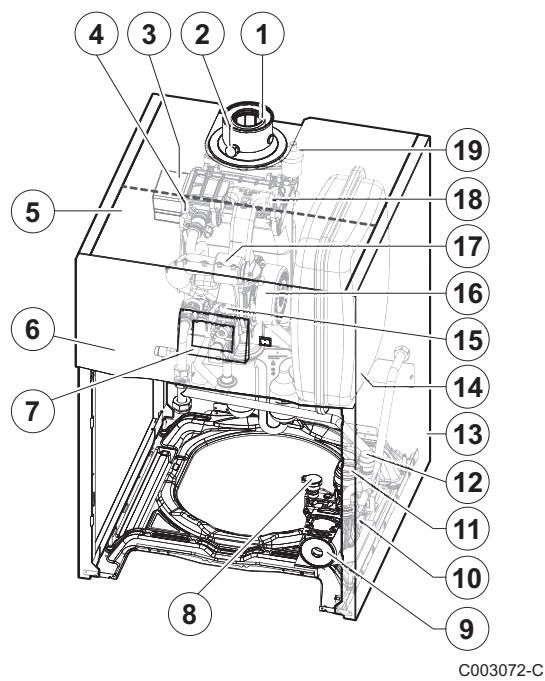

42 Principaux composants 1 Tuyau d'évacuation des fumées 2 Prise de mesure des fumées

49) 3 Echangeur de chaleur

CL? 48 4 Electrode d’allumage/ionisation | a? 5 Boîtier pour les cartes électroniques de commande | A8 6 Tableau de commande | No) ——l(5) 7 Module de commande | LY T2 8 Capteur de pression d’eau 3 AS : (13) 9 Circulateur Hydrobloc Vanne 3 voies

12 Soupape de sécurité 13 Habillage Go03072C 44 Vase d'expansion 15 Bloc gaz combiné 16 Ventilateur 17 Silencieux d'aspiration 18 Tube mélange 19 Purgeur automatique 13 De Dietrich © 25/07/2019 - 300024470-001-08

4.3 Tableau de commande

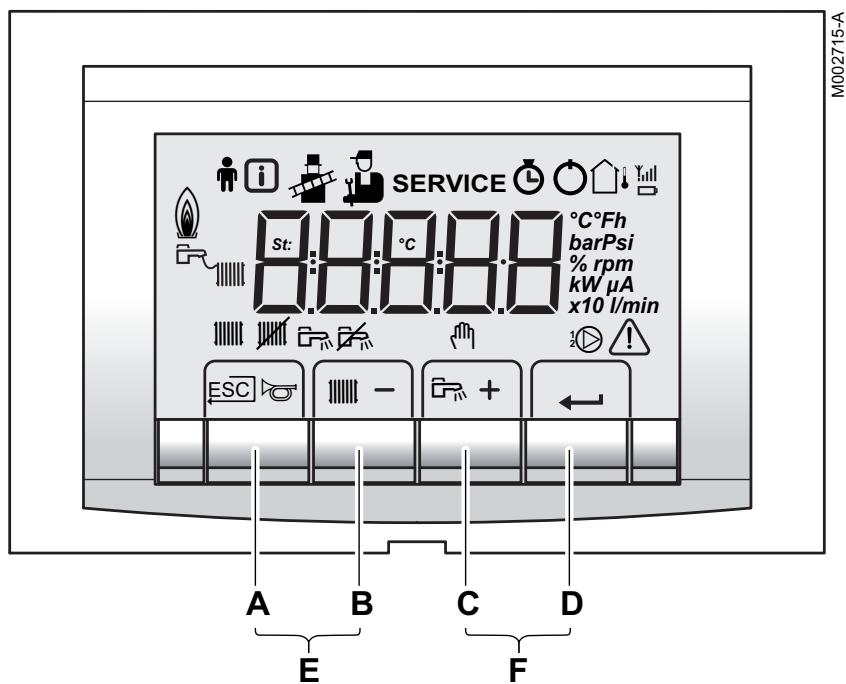

Description des touches M002715-À Fi (E) & à service © OC!" “HOBAE LITE a CJAN Esor]{un — ]( + ]( 2 | M002716-À ecro)|| ut — | + || A B C D E F A Touche Retour 1, Escape “ ou Réarmement manuels B Touche température chauffage Ill! ou [- C Touche température ECS F* ou [+] D Touche <— [Enter] E Touches & [ramoneur] Appuyer simultanément sur les touches A et B F Touches Ÿ [Menu] Appuyer simultanément sur les touches C et D

4.3.2. Description de l’afficheur

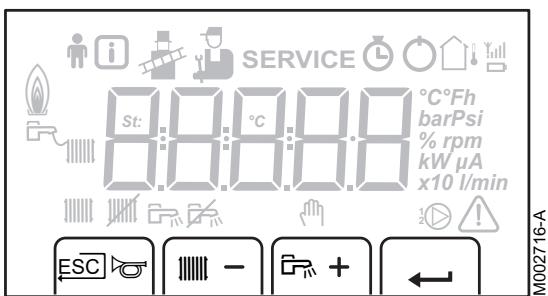

m Fonctions des touches Retour au niveau précédent sans enregistrer les modifications effectuées Réarmement manuel Fonction Chauffage central : Accès au paramètre Température max. chauffage. Pour diminuer une valeur 25/07/2019 - 300024470-001-08 De Dietrich © 14

EN Fonction ECS : Accès au paramètre Température ECS. [] Pour augmenter une valeur — Accéder au menu sélectionné ou valider une modification de valeur æ Modes de fonctionnement Etat pompe chauffage Chauffage central arrêté : La fonction chauffage est désactivée Etat pompe ECS ECS à l'arrêt RF7 L= DRE MOO27TTA m Mode manuel M002718-À # Niveau de puissance de la flamme Niveau de puissance faible 0 - 25 % Niveau de puissance moyenne 25 - 50 % Niveau de puissance forte 50 - 75 %

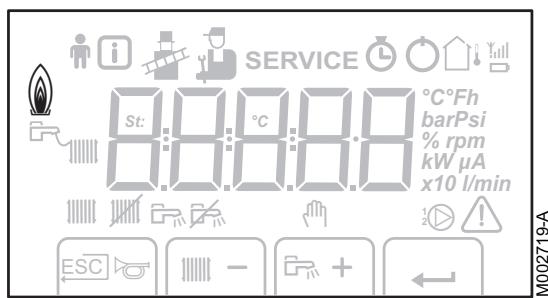

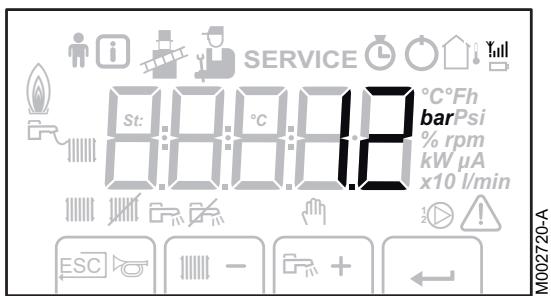

Niveau de puissance 75 - 100 % M002719-À m Pression de l'installation vil bar Indicateur de pression : Le symbole s'affiche à côté de la valeur de la pression de bar! l'installation. Si aucun capteur de pression d'eau n'est raccordé, -.- apparaît sur l’afficheur M002720-À 15 De Dietrich © 25/07/2019 - 300024470-001-08

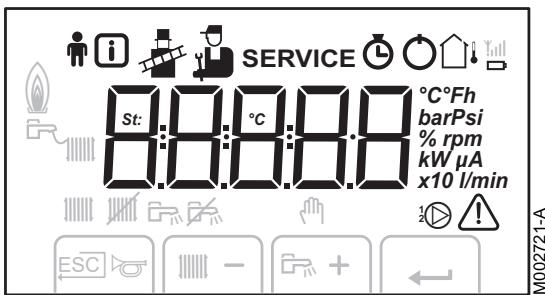

æ Autres informations

SERVICE Menu Utilisateur : Les paramètres du niveau Utilisateur peuvent être adaptés Menu Information : Lecture de diverses valeurs actuelles Mode Ramoneur : Charge haute ou basse forcée pour la mesure O2 Menu Entretien : Les paramètres du niveau installateur peuvent être adaptés Afficheur contenant les symboles : + service + [A] (Message d'entretien) Menu compteur horaire : Lecture du nombre d'heures de fonctionnement du brûleur, du nombre de démarrages réussis et du nombre d'heures sous tension Blocage : Après 5 réarmements en moins de 1 heure, il convient d'éteindre et de rallumer l'appareil avant de réarmer Sonde extérieure présente Le symbole s'affiche lorsque la pompe chaudière est en marche Dérangement : ière est en dérangement. Ceci est signalé par et un afficheur clignotant 25/07/2019 - 300024470-001-08 De Dietrich © 16

5. Utilisation de l'appareil EGC 17/29 EGC 25

5 Utilisation de l’appareil

5.1 Mise en service de l’appareil

1. Vérifier la pression d’eau de l'installation indiquée sur l’afficheur

du tableau de commande. e Si la pression d’eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

2. Ouvrir le robinet de gaz de la chaudière.

3. Mettre la chaudière sous tension.

4. Le cycle de démarrage commence et ne peut pas être

interrompu. Pendant le cycle de démarrage, l’afficheur donne les informations suivantes : Version du logiciel Version des paramètres Les numéros de version s’affichent en alternance.

5. Un cycle de purge d’une durée de 3 minutes environ est effectué

6. En mode attente, l'écran affiche normalement Er ainsi que la

pression d’eau et les symboles |IIl et =.

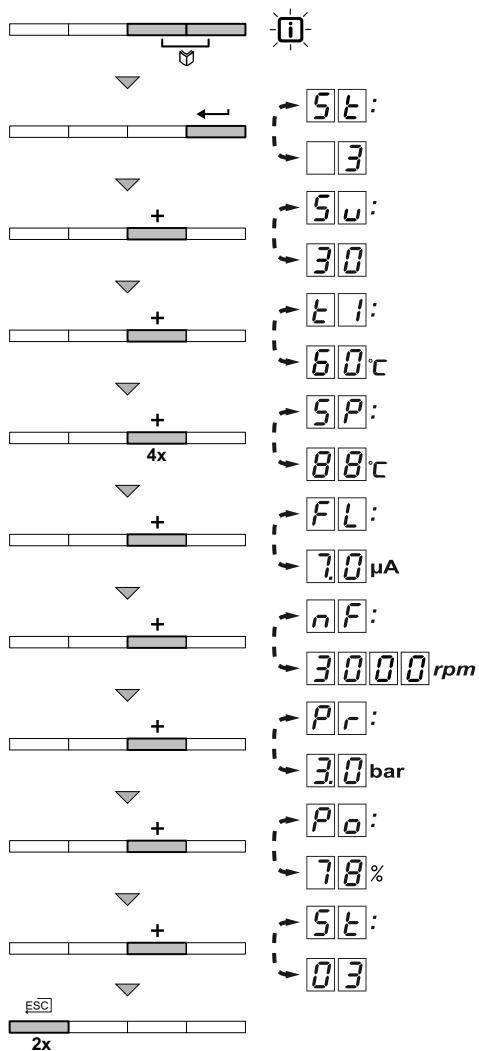

5.2 Affichage des valeurs mesurées

Dans le menu d'information (5), les valeurs actuelles suivantes peuvent être lues : Etat. [u]= Sous-état. [A = Température de départ (°C). Température retour (°C). Température ballon (°C). Température extérieure (°C). Température du ballon solaire (°C). Température des panneaux solaires (°C). Valeur de consigne interne (°C). Courant d'ionisation (UA). Vitesse du ventilateur en tr/min. Pression d'eau (bar (MPa)). (al = Puissance relative fournie (%). 17 De Dietrich © 25/07/2019 - 300024470-001-08

5. Utilisation de l'appareil

Pour lire les valeurs actuelles, procéder comme suit :

. Valider avec la touche 4. . Appuyer sur la touche [+] . Appuyer sur la touche [+] . Appuyer sur la touche [+] . Appuyer sur la touche [+] Appuyer simultanément sur les deux touches ÿ. Le symbole O clignote. et l’état actuel E (par exemple) apparaissent en alternance. .… Appuyer sur la touche [+]. [Se et le sous-état actuel El (par exemple) apparaissent en alternance. [1 et la température de départ actuelle ElE °C (par exemple) apparaissent en alternance. . Appuyer successivement sur la touche [+] pour faire défiler les différents paramètres.

[A] et la valeur de consigne interne °C (par exemple) apparaissent en alternance. [£] et le courant d'ionisation actuel HA (par exemple) apparaissent en alternance. et la vitesse de rotation actuelle du ventilateur A] alternance. tr/min (par exemple) apparaissent en . Appuyer sur la touche [+]. [Ple] et la pression en eau actuelle bar (par exemple) apparaissent en alternance. Si aucun capteur de pression d’eau n'est raccordé, [-.-] apparaît sur l’afficheur. 10.Appuyer sur la touche [+]. [Plel et le pourcentage de modulation actuel % (par exemple) apparaissent en alternance. 11.Appuyer sur la touche [+]. Le cycle de lecture recommence avec 12.Appuyer 2 fois sur la touche = pour quitter ce menu et revenir au mode de fonctionnement initial. 25/07/2019 - 300024470-001-08 De Dietrich © 18

5. Utilisation de l'appareil EGC 17/29 EGC 25

5.3 Modification des réglages

5.3.1. Description des paramètres

P. etre D: pti PI de réal Réglage d'usine *aramètre | Description age de réglage EGC 17/29 |EGC 25 Température de départ : |20 à 90 °C PU [rer 80 80 Température eau chaude | 40 à 65 °C Pa sanitaire : TSET 56 55 0 = Chauffage désactivé / ECS désactivé 1 = Chauffage activé / ECS activé P] Mode chauff. ECS 1 1 F3 ode chauffage / 2 = Chauffage activé / ECS désactivé 3 = Chauffage désactivé / ECS activé 0 = Confort [PI4 Mode ECO 1 = Mode économique 2 2 2 = Gestion par un thermostat programmable 0 = Aucune résistance d'anticipation pour le thermostat Marche/ [PIS] [Résistance d'anticipation | Arrêt Q 0) 1 = Résistance d'anticipation pour le thermostat Marche/Arrêt 0 = Simple 1= Etendu lP|&) Ecran d'affichage 2 = Automatiquement sur simple après 3 minutes 2 2 3 = Automatiquement sur simple après 3 minutes ; Blocage des touches activé D) Post-circulation de la 1 à 98 minutes en pompe 99 minutes = continu 2 2 . , ; 0 = Faible [P[& | Luminosité de l'afficheur 1 = levée 1 1

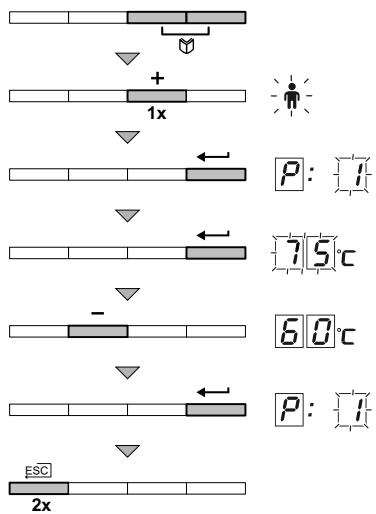

5.3.2. Modification des paramètres niveau

utilisateur Les paramètres [P| {| à [P|8] peuvent être modifiés par l'utilisateur afin de répondre à ses besoins en chauffage central et en production d'eau chaude sanitaire (ECS). 19 De Dietrich © 25/07/2019 - 300024470-001-08

5. Utilisation de l'appareil

AN ATTENTION La modification des paramètres d'usine peut nuire au bon fonctionnement de l'appareil. . Appuyer simultanément sur les deux touches Ÿ et ensuite sur la touche [+] jusqu'à ce que le symbole ñ clignote dans la barre de menu. . Sélectionner le menu utilisateur à l’aide de la touche «1. PF: s'affiche avec (E] clignotant. . Appuyer une deuxième fois sur la touche 4. La valeur 80 °C apparaît et clignote (par exemple). . Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet exemple, utiliser la touche [-] pour modifier la valeur à ElE °C. . Confirmer la valeur avec la touche +1. PCA s'affiche avec A clignotant. . Appuyer 2 fois sur la touche .2 pour quitter ce menu et revenir au mode de fonctionnement initial. > Les paramètres FPle jusqu’à HE peuvent être modifiés de la même manière que [SE Après l'étape 2, utiliser la touche [+] pour atteindre le paramètre souhaité. > Les paramètres FA (température maximale d'eau de chauffage) et Pla (température maximale d'eau sanitaire) peuvent également être modifiés par l'intermédiaire du menu de sélection rapide. 25/07/2019 - 300024470-001-08 De Dietrich © 20

5. Utilisation de l'appareil

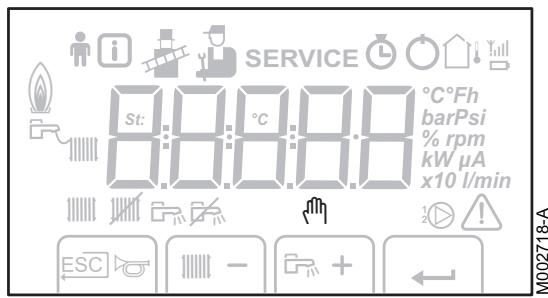

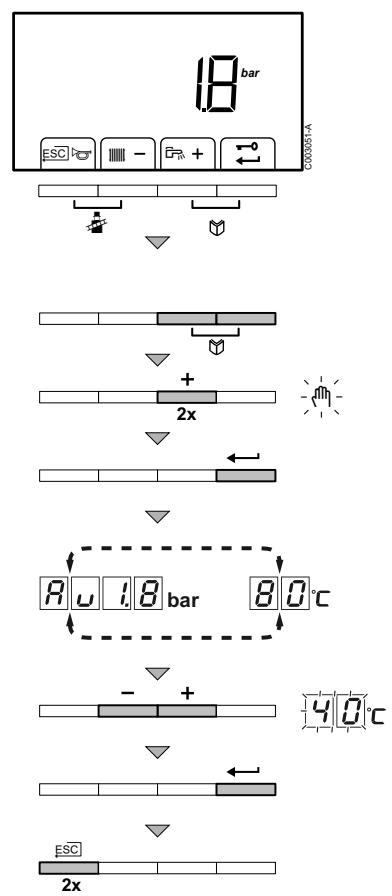

5.3.3. Réglage du mode manuel

Dans certains cas, il est nécessaire de commuter la chaudière en mode manuel, par exemple lorsque le régulateur n'est pas encore raccordé. Sous le symbole M, la chaudière peut être commutée en mode automatique ou manuel. Pour ce faire, procéder comme suit :

1. Appuyer simultanément sur les deux touches Ÿ et ensuite sur la

touche [+] jusqu’à ce que le symbole 4 clignote dans la barre de menu.

2. Appuyer sur la touche «1, dans la fenêtre d'affichage apparaît :

Le texte (Ale) avec pression d’eau actuelle (uniquement si une sonde extérieure est raccordée). La température de départ est déterminée par la pente chauffage interne.

La valeur de la température de départ minimale.

3. Appuyez sur les touches [-] ou [+] pour augmenter cette valeur

temporairement en mode manuel.

4. Confirmer la valeur avec la touche +. La chaudière est

maintenant en mode manuel.

5. Appuyer 2 fois sur la touche 2 pour quitter ce menu et revenir au

mode de fonctionnement initial.

5.3.4. Modifier la température chauffage

e En présence d’une sonde extérieure, la température de départ chauffage est ajustée automatiquement. En été, il est possible de réduire la température de départ chauffage tout en maintenant le confort. Pour ce faire, procéder comme suit :

1. Appuyer 1 fois sur la touche ||IIl.

2. Le symbole ||IIl et la température courante s'affichent (la

température clignote, par exemple C).

3. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet

exemple, utiliser la touche [-] pour modifier la valeur à Bla °C.

4. Pour valider, appuyer sur la touche +1.

e Il est aussi possible de modifier ce réglage par le biais du paramètre [SE

5.3.5. Modifier la température de consigne de

l’eau chaude sanitaire Il se peut qu'une température d'eau chaude sanitaire moins élevée soit suffisante pour vos besoins. Diminuez cette température et économisez de l'énergie. Pour ce faire, procéder comme suit :

5.4 Arrêt de l’installation

5. Utilisation de l'appareil

1. Appuyer 1 fois sur la touche &=.

2. Le symbole & et la température courante s'affichent (la

température clignote, par exemple El] °C).

3. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet

exemple, utiliser la touche [-] pour modifier la valeur EE °C.

4. Pour valider, appuyer sur la touche +1.

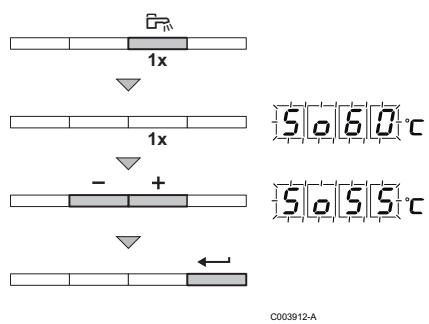

5.3.6. Modifier la température de consigne de

l’eau chaude sanitaire solaire Pour modifier la consigne du ballon solaire (si raccordé), procéder comme suit

1. Appuyer pendant 3 secondes sur la touche &=.

2. Les symboles & et [Slo) ainsi que la température courante

s'affichent (lo et la température, par exemple 60 °C, clignotent).

3. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet

exemple, utiliser la touche [-] pour modifier la valeur [5] °C.

4. Pour valider, appuyer sur la touche +1.

5.5 Protection antigel

VAN ATTENTION Ne pas mettre la chaudière hors tension. Si le système de chauffage central n’est pas utilisé pendant une longue période, il est recommandé de procéder comme suit : > Appuyer sur la touche Illll jusqu'à ce que OFF s’affiche. > Appuyer sur la touche * jusqu'à ce que OFF s'affiche. Lorsque la température de l’eau de chauffage dans la chaudière est trop basse, le système intégré de protection de la chaudière se met en route. Cette protection fonctionne comme suit : > Si la température d'eau est inférieure à 7 °C, la pompe de chauffage se met en route. > Si la température d'eau est inférieure à 4°C, la chaudière se met en route. > Sila température d’eau est supérieure à 10°C, la chaudière se met à l'arrêt et la pompe de circulation continue à tourner pendant un court moment. > Si la température de l'eau dans le ballon tampon est inférieure à 4 °C, celle-ci est réchauffée à sa valeur de consigne. 25/07/2019 - 300024470-001-08 De Dietrich © 2

6. Contrôle et entretien

6 Contrôle et entretien EGC 17/29 EGC 25

6.1 Consignes générales

La chaudière ne demande pas beaucoup d'entretien. Néanmoins, il est recommandé de faire inspecter et d'assurer l'entretien de la chaudière à des intervalles périodiques. > L'entretien et le nettoyage de la chaudière doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié. > Effectuer un ramonage au moins une fois par an, ou davantage selon la réglementation en vigueur dans le pays. AN ATTENTION

6.2 Vérifications périodiques

Les opérations de maintenance sont à effectuer par un professionnel qualifié. Il est recommandé de souscrire un contrat d'entretien. Seules des pièces de rechange d'origine doivent être utilisées. Vérifier que les gaines et cheminées soient correctement raccordées, en bon état et non bouchées. Ne pas modifier ou boucher la (les) sortie(s) des condensats. Si un système de neutralisation des condensats est installé, respecter les consignes de nettoyage et d'entretien du feuillet livré avec ce système. > Vérifier la pression d’eau dans l'installation (Menu INFORMATIONS). LI Si la pression d’eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar). TOTSOS > Contrôler visuellement la présence éventuelle de fuites d’eau. 23 De Dietrich © 25/07/2019 - 300024470-001-08

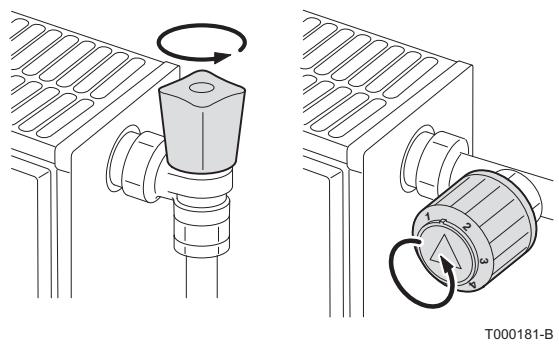

EGC 17/29 EGC 25 6. Contrôle et entretien > Ouvrir et fermer les robinets des radiateurs plusieurs fois par an (ceci permet d'éviter que les robinets ne se grippent). > Nettoyer l'extérieur de la chaudière à l’aide d’un chiffon humide et d'un détergent doux. VAN ATTENTION Seul un professionnel qualifié est habilité à nettoyer o00181.8 l'intérieur de la chaudière. 25/07/2019 - 300024470-001-08 De Dietrich © 24

7. En cas de dérangement

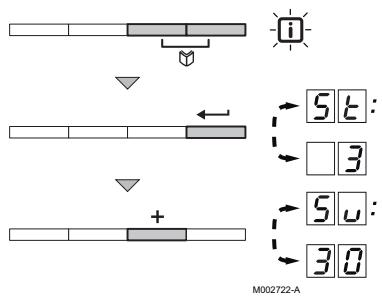

EGC 17/29 EGC 25 7 En cas de dérangement 71 Messages d'erreurs (Sous-état [9]) Pour afficher le code du défaut actuel, procéder comme suit : os La 1. Appuyer simultanément sur les deux touches ÿ. Le symbole — © clignote. ns es os ms | »

2. Valider avec la touche +: et l'état actuel El (par exemple)

éd apparaissent en alternance. + 3. Appuyer sur la touche [+]. L'affichage indique en alternance [ul et la valeur du défaut actuel (| par exemple). Code Description Véri ion / solution

La carte électronique PSU est mal configurée Erreur de paramètres sur la carte électronique PSU > Contacter le professionnel assurant la maintenance de l'appareil SIL OI Température de départ maximale dépassée Le débit d'eau est insuffisant dans l'installation > Contrôler la circulation (sens, pompe, vannes) EME] L'augmentation de la température de départ a dépassé sa limite maximale Le débit d'eau est insuffisant dans l'installation > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau Erreur de sonde > Contacter le professionnel assurant la maintenance de l'appareil

Ecart maximum entre la température de départ et de retour dépassé Le débit d'eau est insuffisant dans l'installation > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau Erreur de sonde > Contacter le professionnel assurant la maintenance de l'appareil SOI) L'entrée RL sur le bornier de la carte électronique PCU est ouverte Erreur de paramètre > Contacter le professionnel assurant la maintenance de l'appareil Mauvaise connexion > Contacter le professionnel assurant la maintenance de l'appareil EME) Inversion phase / neutre Erreur de paramètre > Contacter le professionnel assurant la maintenance de l'appareil L'entrée BL sur le bornier de la carte électronique PCU est ouverte Le contact branché sur l'entrée BL est ouvert > Contacter le professionnel assurant la maintenance de l'appareil Erreur de paramètre > Contacter le professionnel assurant la maintenance de l'appareil Mauvaise connexion > Contacter le professionnel assurant la maintenance de l'appareil Erreur de communication avec la carte électronique SCU Mauvais raccordement > Contacter le professionnel assurant la maintenance de l'appareil Carte électronique SCU non installée dans la chaudière > Contacter le professionnel assurant la maintenance de l'appareil

7. En cas de dérangement

Description Véri ion / solution La pression d'eau est inférieure à 0,8 bar Manque d'eau dans le circuit » Rajouter de l'eau dans l'installation Pression gaz trop faible Mauvais réglage du pressostat gaz sur la carte électronique SCU » Vérifier que le robinet gaz est bien ouvert > Contacter le professionnel assurant la maintenance de l'appareil EME) La carte électronique SU n'est pas reconnue Mauvaise carte électronique SU pour cette chaudière > Contacter le professionnel assurant la maintenance de l'appareil SliTT Les paramètres stockés sur la carte électronique PCU sont altérés Erreur de paramètres sur la carte électronique PCU > Contacter le professionnel assurant la maintenance de l'appareil Enr] La carte électronique PSU n'est pas reconnue Mauvaise carte électronique PSU pour cette chaudière > Contacter le professionnel assurant la maintenance de l'appareil EPRE) La chaudière n'est pas configurée La carte électronique PSU a été changée > Contacter le professionnel assurant la maintenance de l'appareil EMA] Erreur de communication entre les cartes électroniques PCU et SU Mauvaise connexion > Contacter le professionnel assurant la maintenance de l'appareil

Disparition de la flamme pendant le fonctionnement Pas de courant d'ionisation » Vérifier que le robinet gaz est bien ouvert > Contacter le professionnel assurant la maintenance de l'appareil Erreur interne de la carte électronique SU > Contacter le professionnel assurant la maintenance de l'appareil Un ballon HL est détecté alors que la chaudière ne peut pas le piloter. Ce message disparaît au bout de 10 secondes si la chaudière peut piloter le ballon HL > Attendre 10 secondes pour voir si le défaut persiste Contacter le professionnel assurant la maintenance de l'appareil Erreur de communication entre les cartes électroniques PCU et SCU-s191 Mauvaise connexion > Contacter le professionnel assurant la maintenance de l'appareil Erreur de communication entre les cartes électroniques SCU-s191 et la régulation solaire Mauvaise connexion > Contacter le professionnel assurant la maintenance de l'appareil EME) Le TAS est en circuit ouvert Le Titan Active System® est en circuit ouvert > Contacter le professionnel assurant la maintenance de l'appareil Remarques : La production d'eau chaude sanitaire est arrêtée mais peut néanmoins être relancée pour 72 heures après extinction de la chaudière. Le ballon n'est plus protégé. Si un ballon sans Titan Active System® est raccordé sur la chaudière, vérifier que le connecteur de simulation TAS est monté sur la carte SCU-s191. EME] Le TAS est en court-circuit Le Titan Active System® est en court-circuit > Contacter le professionnel assurant la maintenance de l'appareil Remarques : La production d'eau chaude sanitaire est arrêtée mais peut néanmoins être relancée pour 72 heures après extinction de la chaudière. Le ballon n'est plus protégé. Si un ballon sans Titan Active System® est raccordé sur la chaudière, vérifier que le connecteur de simulation TAS est monté sur la carte SCU-s191. EME) La sonde collecteur de la régulation solaire est défectueuse Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil EMECI La sonde du ballon solaire est défectueuse Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil 25/07/2019 - 300024470-001-08 De Dietrich ©

7. En cas de dérangement

Défauts (Code de type Exx) EGC 17/29 EGC 25 En cas de défaut de fonctionnement, le tableau de commande clignote et affiche un code.

1. Noter le code affiché.

Le code est important pour le dépistage correct et rapide du type de dérangement et pour une éventuelle assistance technique.

2. Appuyer sur la touche à. Si le code s'affiche à nouveau, éteindre

et rallumer la chaudière. Code Origine du défaut Description Vérification / solution PCU Carte électronique PSU non connectée Mauvaise connexion Carte électronique PSU défectueuse > Contacter le professionnel assurant la maintenance de l'appareil PCU Les paramètres de sécurité sont erronés Mauvaise connexion Carte électronique PSU défectueuse > Contacter le professionnel assurant la maintenance de l'appareil PCU La sonde départ chaudière est en court- circuit Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil PCU La sonde départ chaudière est en circuit ouvert Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil (ETGI4 PCU Température de chaudière trop basse Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau PCU Température de chaudière trop haute Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau PCU La sonde de température retour est en court-circuit Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil

7. En cas de dérangement

dépassée (Thermostat maximum STB) Code |Origine du | Description Vérification / solution défaut PCU La sonde de température retour est en | Mauvaise connexion circuit ouvert Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Ella |Pcu Température de retour trop basse Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau PCU Température de retour trop élevée Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau PCU Ecart insuffisant entre les températures | Mauvaise connexion de départ et de retour Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau PCU Ecart entre les températures de départ | Mauvaise connexion et de retour trop important Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau PCU Température maximale de la chaudière | Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Aucune circulation d'eau » Purger l'air de l'installation de chauffage > Contrôler la circulation (sens, pompe, vannes) > Contrôler la pression d'eau 25/07/2019 - 300024470-001-08 De Dietrich ©

7. En cas de dérangement

EGC 17/29 EGC 25 Code |Origine du | Description Vérification / solution défaut PCU 5 échecs de démarrage du brüleur Absence d'arc d'allumage > Contacter le professionnel assurant la maintenance de l'appareil Présence d'arc d'allumage mais pas de formation de flamme » Vérifier que le robinet gaz est bien ouvert > Contacter le professionnel assurant la maintenance de l'appareil Présence de flamme mais ionisation insuffisante (<3 HA) » Vérifier que le robinet gaz est bien ouvert > Contacter le professionnel assurant la maintenance de l'appareil PCU Détection d'une flamme parasite Présence d'un courant d’ionisation alors qu'il n'y a pas de flamme] Transformateur d'allumage défectueux Vanne gaz défectueuse Le brüleur reste incandescent : CO: trop élevé > Contacter le professionnel assurant la maintenance de l'appareil PCU Défaut interne de la carte SU Mauvaise connexion Carte électronique SU défectueuse > Contacter le professionnel assurant la maintenance de l'appareil PCU Le ventilateur ne tourne pas à la bonne | Mauvaise connexion vitesse Ventilateur défectueux > Contacter le professionnel assurant la maintenance de l'appareil PCU Départ et retour inversés Mauvaise connexion Défaillance de sonde > Contacter le professionnel assurant la maintenance de l'appareil Sens de la circulation d'eau inversé > Contrôler la circulation (sens, pompe, vannes) PCU La flamme a disparu plus de 5 fois en |Pas de courant d'ionisation 24 heures pendant que le brûleur était a en marche » Vérifier que le robinet gaz est bien ouvert > Contacter le professionnel assurant la maintenance de l'appareil PCU Rupture de communication avec la Mauvaise connexion carte électronique SU : > Contacter le professionnel assurant la maintenance de l'appareil PCU Rupture de communication entre les Mauvaise connexion cartes électroniques PCU et SCU Carte électronique SCU non connectée ou défectueuse > Contacter le professionnel assurant la maintenance de l'appareil PCU L'entrée BL est ouverte Paramètre mal réglé Mauvaise connexion Cause externe > Contacter le professionnel assurant la maintenance de l'appareil PCU Erreur de test de l'unité de récupération | Mauvaise connexion de chaleur Cause externe > Contacter le professionnel assurant la maintenance de l'appareil

8. Economies d'énergie

8 Economies d’énergie

8.1 Conseils pour économiser de l’énergie

Bien ventiler la pièce où est installée la chaudière. Ne pas boucher les aérations. Ne pas couvrir les radiateurs. Ne pas mettre en place des rideaux devant les radiateurs. Mettre en place des panneaux réflecteurs à l'arrière des radiateurs pour éviter des pertes de chaleur. Isoler les tuyauteries dans les pièces qui ne sont pas chauffées (caves et greniers). Fermer les radiateurs dans les pièces non utilisées. Ne pas laisser couler inutilement de l’eau chaude (et froide). Installer un pommeau de douche économique pour économiser jusqu’à 40 % d'énergie. Préférer une douche à un bain. Un bain consomme 2 fois plus d'eau et d'énergie.

Une commande à distance est disponible dans les versions suivantes : » Filaire > Radio Le réglage du tableau de commande et/ou de la commande à distance a une grande influence sur la consommation d'énergie. Quelques conseils : > Dans la pièce où se trouve la sonde d'ambiance, il n'est pas conseillé d'installer des radiateurs avec robinet thermostatique. Si un robinet thermostatique est présent, l’ouvrir complètement. > Fermer ou ouvrir complètement les robinets thermostatiques des radiateurs entraîne des fluctuations de température non souhaitées. Ouvrir et fermer les robinets thermostatiques par petits paliers. > Baisser la consigne à environ 20°C. Ceci permet de réduire les frais de chauffage et la consommation d'énergie. > Baisser la consigne lors de l’aération des pièces. > Lors du réglage du programme horaire, tenir compte des jours d'absence et des congés. 25/07/2019 - 300024470-001-08 De Dietrich © 30

Conditions de garantie Vous venez d'acquérir l'un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée. Nous nous permettons d'attirer votre attention sur le fait que votre appareil gardera d’autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement. Votre installateur et tout notre réseau restent bien entendu à votre disposition. Les dispositions qui suivent ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil. Votre appareil bénéficie d’une garantie contractuelle contre tout vice de fabrication à compter de sa date d’achat mentionnée sur la facture de l'installateur. La durée de notre garantie est mentionnée dans notre catalogue tarif. Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié). Nous ne saurions en particulier être tenus pour responsables des dégâts matériels, pertes immatérielles ou accidents corporels consécutifs à une installation non conforme : > aux dispositions légales et réglementaires ou imposées par les autorités locales, > aux dispositions nationales, voire locales et particulières régissant l'installation, > à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des appareils, > aux règles de l'art. Notre garantie est limitée à l'échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'œuvre, de déplacement et de transport. Notre garantie ne couvre pas le remplacement ou la réparation de pièces par suite notamment d'une usure normale, d’une mauvaise utilisation, d'interventions de tiers non qualifiés, d’un défaut ou d'insuffisance de surveillance ou d'entretien, d’une alimentation électrique non conforme et d’une utilisation d’un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc., ne sont garantis que s'ils n’ont jamais été démontés. Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables. 25/07/2019 - 300024470-001-08 De Dietrich © 32

Table des matières Table des matières 1 Informations spécifiques ...

1.1 Recommandations . .

2 Directive écoconception . 3 Données techniques . 4 Pompe de circulation .

Mise au rebut et recyclage Fiche produit - Dispositifs de chauffage des locaux par chaudière Fiche de produit combiné - Chaudières BR 8 PR © © w w 2 300024470 - ErP02 - 25072019

1 Informations spécifiques 1 Informations spécifiques

Remarque Seules des personnes qualifiées sont autorisées à procéder au montage, à l'installation et à l'entretien de l'installation.

1.2 Directive écoconception

Le présent produit est conforme aux exigences de la directive européenne 2009/125/CE, relative à l'écoconception des produits liés à l'énergie.

1.3 Données techniques

Tab.1 Paramètres techniques applicables aux dispositifs de chauffage des locaux par chaudière Nom du produit EGC 17/29 EGC 25 Chaudière à condensation Oui Oui Chaudière basse température!" Non Non Chaudière de type B1 Non Non Dispositif de chauffage des locaux par cogénération Non Non Dispositif de chauffage mixte Non Non Puissance thermique nominale Prated kW 17 25 Production de chaleur utile à la puissance thermique | P4 kW 17,2 24,8 nominale et en régime haute température(?) Production de chaleur utile à 30 % de la puissance P; kW 5,7 8,3 thermique nominale et en régime basse températurelt) Efficacité énergétique saisonnière pour le chauffage des | 75 % 94 94 locaux Efficacité utile à la puissance thermique nominale et Na % 89,5 89,4 en régime haute température(2) Efficacité utile à 30 % de la puissance thermique no- | 77 % 99,3 99,2 minale et en régime basse températurett) Consommation d'électricité auxiliaire Pleine charge elmax kW 0,028 0,045 Charge partielle elmin kW 0,018 0,019 Mode veille Ps kW 0,004 0,004 Autres caractéristiques Pertes thermiques en régime stabilisé Pstby kW 0,078 0,078 Consommation d'électricité du brûleur d'allumage Pin kW - - Consommation annuelle d'énergie QHE GJ 52 77 Niveau de puissance acoustique, à l'intérieur La dB 45 51 Émissions d'oxydes d'azote NO; mg/kWh 31 34 (1) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage. (2) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. 300024470 - ErP02 - 25072019 3

1 Informations spécifiques Voir La quatrième de couverture pour les coordonnées de contact.

1.4 Pompe de circulation

Remarque La valeur de référence des pompes de circulation les plus effica- ces est EEI < 0,20. mie

1.5 Mise au rebut et recyclage

Fig.1 Recyclage Avertissement Le démontage et la mise au rebut de la chaudière doivent être ef- fectués par un professionnel qualifié conformément aux réglemen- tations locales et nationales en vigueur. es. Procéder comme suit pour démonter la chaudière : Éteindre la chaudière. Couper l'alimentation électrique de la chaudière. Fermer la vanne de gaz principale. Couper l'alimentation en eau. Fermer la vanne de gaz de la chaudière. Vidanger l'installation. Déposer le flexible de purge d'air au-dessus du siphon. Déposer le siphon. Déposer les conduits air / fumées. Débrancher tous les tuyaux situés sous la chaudière. Démonter la chaudière. FOLONOONEWNR =

1.6 Fiche produit - Dispositifs de chauffage des locaux par chaudière

Tab.2 Fiche de produit des dispositifs de chauffage des locaux par chaudière De Dietrich - De Dietrich - EGC 17/29 EGC 25 Classe d'efficacité énergétique saisonnière pour le chauffage des locaux D D Puissance thermique nominale (Prated ou Psup) kW 17 25 Efficacité énergétique saisonnière pour le chauffage des locaux % 94 94 Consommation annuelle d'énergie GJ 52 77 Niveau de puissance acoustique Lwa à l'intérieur dB 45 51 Voir Pour les précautions particulières concernant le montage, l'instal- lation et l'entretien : voir Chapitre Consignes de sécurité. 4 300024470 - ErP02 - 25072019

1 Informations spécifiques

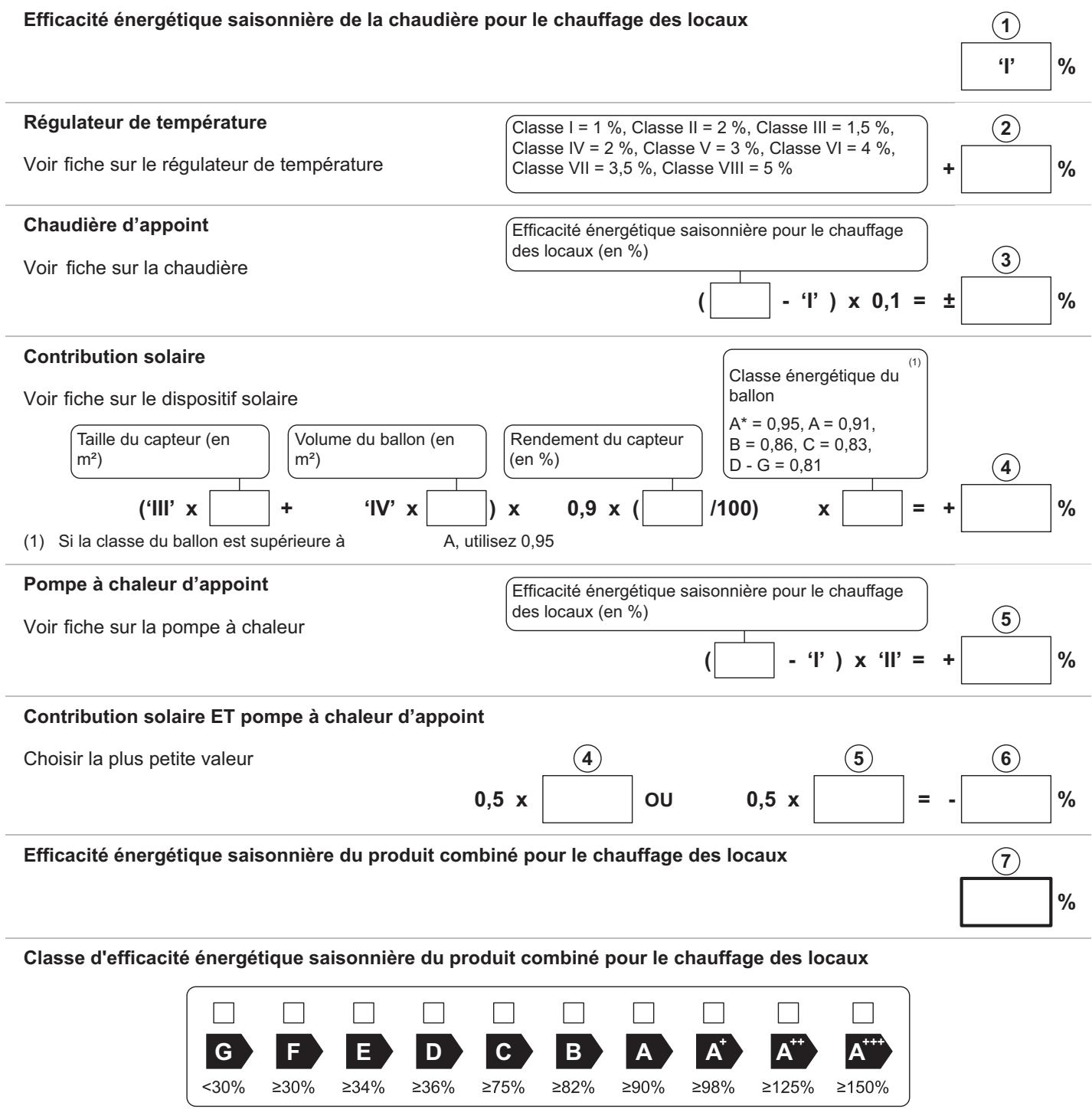

1.7 Fiche de produit combiné - Chaudières

Fig.2 Fiche de produit combiné applicable aux chaudières indiquant l'efficacité énergétique pour le chauffage des locaux du produit combiné proposé Efficacité énergétique saisonnière de la chaudière pour le chauffage des locaux @ T % Régulateur de température Classe 1= 1 %, Classe Il = 2 %, Classe III= 1,5 %, @] Classe IV = 2 %, Classe V = 3 %, Classe VI = 4%, Voir fiche sur le régulateur de température Classe VII = 3,5 %, Classe VIII = 5 % + % Chaudière d'appoint Efficacité énergétique saisonnière pour le chauffage des locaux (en %) © Voir fiche sur la chaudière D ]-vxo= + % Contribution solaire

Classe énergétique du Voir fiche sur le dispositif solaire ballon A* = 0,95, A = 0,91, Taille du capteur (en Volume du ballon (en Rendement du capteur | |B = 0,86, C = 0,83, mr) mi) (en %) D-G=0,81 oO] ur x C7] + av’ x D x 0,9 x (_]n00 x LC] = + % (1) Si la classe du ballon est supérieure à À, utilisez 0,95 Pompe à chaleur d'appoint Efficacité énergétique saisonnière pour le chauffage ) des locaux (en %) D -mxare + % Contribution solaire ET pompe à chaleur d'appoint Choisir la plus petite valeur @ @] © 0,5 x ou 0,5 x = - % Voir fiche sur la pompe à chaleur Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux Q) Classe d'efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux nRpnennr <30% 230% 234% 236% 275% 282% 290% 298% 2125% 2150% La chaudière et la pompe à chaleur d’appoint sont-elles installées avec des émetteurs de chaleur basse température à 35 C ? Voir fiche sur la pompe à chaleur D + (50 x ‘P) = % L'éfficacité énergétique obtenue avec cette fiche pour le produit combiné peut ne pas correspondre à son efficacité énergétique réelle une fois le produit combiné intallé dans un bâtiment, car celle-ci varie en fonction d'autres facteurs tels que les pertes thermiques du système de distribution et le dimensionnement des produits par rapport à la taille et aux caractéristiques du bâtiment. AD-3000743-01 300024470 - ErP02 - 25072019 5

1 Informations spécifiques Tab.3 Pondération des chaudières La valeur de l'efficacité énergétique saisonnière, pour le chauffage des locaux, du dispositif de chauffage des locaux utilisé à titre prin- cipal, exprimée en %. Le coefficient de pondération de la puissance thermique du dispo- sitif de chauffage utilisé à titre principal et du dispositif de chauffa- ge d'appoint du produit combiné, tel qu'indiqué dans le tableau sui- vant. La valeur de l'expression mathématique : 294/(11 - Prated), dans laquelle « Prated » renvoie au dispositif de chauffage des locaux utilisé à titre principal. La valeur de l'expression mathématique 115/(11 - Prated), dans la- quelle « Prated » renvoie au dispositif de chauffage des locaux uti- lisé à titre principal. Psup / (Prated + Psup)(2) Il, produit combiné non équipé d'un ballon | Il, produit combiné équipé d'un ballon d'eau d'eau chaude chaude

0,1 0,3 0,37 0,2 0,55 0,70 0,3 0,75 0,85 0,4 0,85 0,94 0,5 0,95 0,98 0,6 0,98 1,00 20,7 1,00 1,00 (1) Les valeurs intermédiaires sont calculées par interpolation linéaire entre les deux valeurs adjacentes. (2) Prated renvoie au dispositif de chauffage des locaux ou au dispositif de chauffage mixte utilisé à titre principal. 300024470 - ErPO2 - 25072019

DE DIETRICH FRANCE Direction de la Marque 57, rue de la Gare - F-67580 Mertzwiller
