MPX 24/28 MI COMPACT MPX 28/33 MI COMPACT - Chaudière à gaz DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Chaudière murale à gaz à condensation
Modèles	MPX 24/28 MI COMPACT, MPX 28/33 MI COMPACT
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 600 mm, Hauteur : 800 mm, Profondeur : 400 mm
Poids	Environ 40 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les chauffe-eaux
Tension	230 V
Puissance	24 kW pour le modèle 24/28, 28 kW pour le modèle 28/33
Fonctions principales	Chauffage, production d'eau chaude sanitaire, régulation de la température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres et des échangeurs
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée grâce à une conception modulable
Normes de sécurité	Conforme aux normes européennes en matière de sécurité et d'efficacité énergétique
Informations générales	Garantie de 2 ans, service après-vente disponible, documentation technique fournie

FOIRE AUX QUESTIONS - MPX 24/28 MI COMPACT MPX 28/33 MI COMPACT DE DIETRICH

Comment réinitialiser la chaudière DE DIETRICH MPX 24/28 MI COMPACT ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant environ 5 secondes jusqu'à ce que l'écran affiche un message de confirmation.

Que faire si la pression de l'eau est trop basse ?

Vérifiez le manomètre sur le panneau de contrôle. Si la pression est inférieure à 1 bar, ouvrez le robinet de remplissage pour ajouter de l'eau jusqu'à atteindre une pression d'environ 1,5 bar.

Pourquoi la chaudière ne démarre-t-elle pas ?

Vérifiez d'abord si l'alimentation électrique est correcte et si le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que le gaz est ouvert.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la valve de purge sur chaque radiateur, en veillant à avoir un récipient pour recueillir l'eau. Une fois l'air évacué, fermez la valve et vérifiez la pression de la chaudière.

Que signifie le code d'erreur E01 ?

Le code d'erreur E01 indique un problème de combustion. Vérifiez que le conduit d'évacuation est dégagé et que le gaz est correctement alimenté.

Comment nettoyer le filtre de la chaudière ?

Pour nettoyer le filtre, éteignez d'abord la chaudière, puis retirez le couvercle du filtre. Nettoyez-le à l'eau claire et replacez-le soigneusement avant de redémarrer la chaudière.

Quels sont les niveaux de bruit normaux pour la chaudière ?

La chaudière DE DIETRICH MPX est conçue pour fonctionner silencieusement, mais des bruits de fonctionnement peuvent être normaux. Si le bruit devient excessif, vérifiez l'installation et les supports de la chaudière.

Comment régler la température de l'eau chaude ?

Utilisez le bouton de réglage de la température sur le panneau de commande. Réglez-le selon vos préférences, généralement entre 50 et 60 degrés Celsius pour une utilisation domestique.

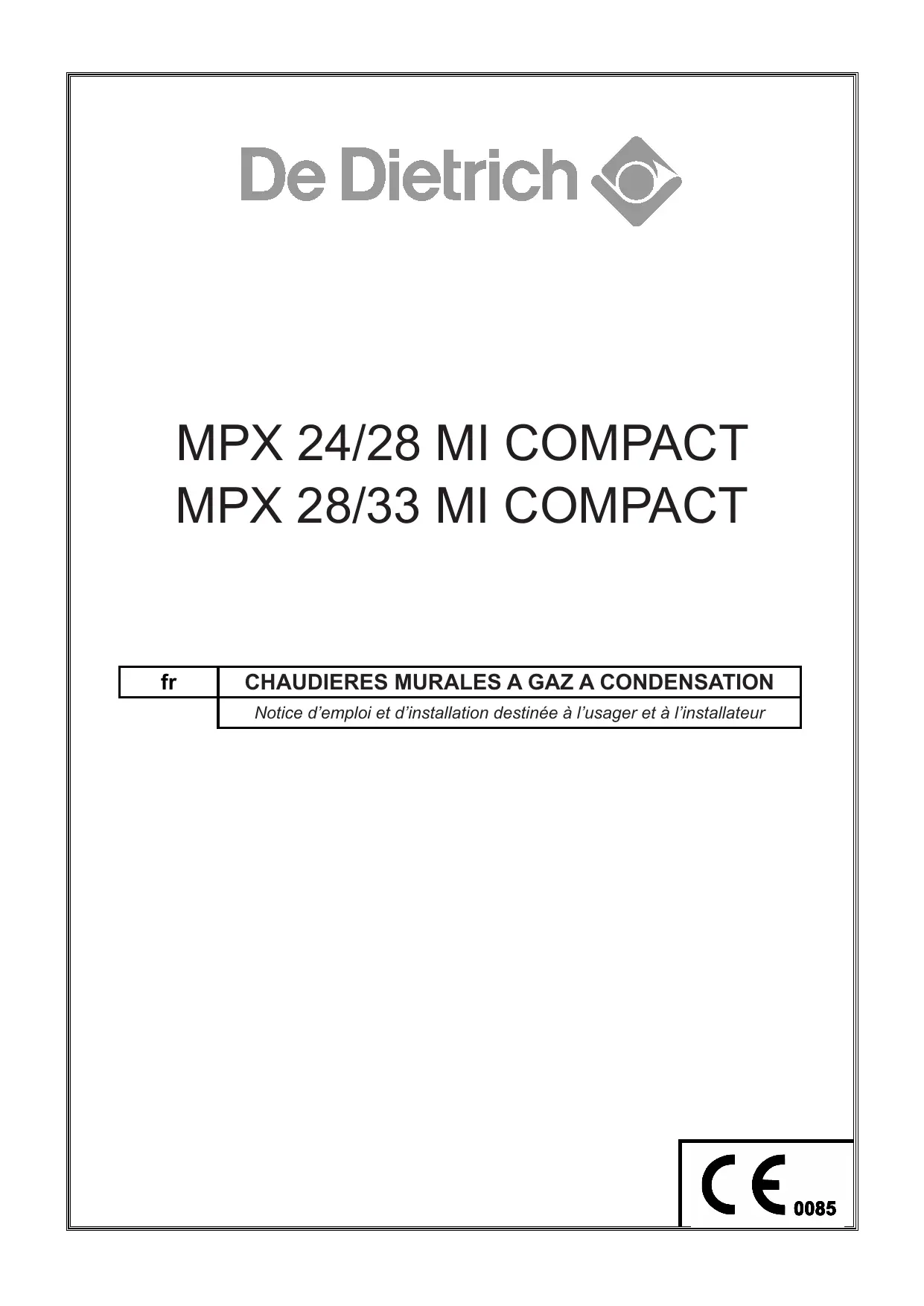

MODE D'EMPLOI MPX 24/28 MI COMPACT MPX 28/33 MI COMPACT DE DIETRICH

fr	CHAUDIERES MURALES A GAZ A CONDENSATION
	Notice d'emploi et d'installation destinée à l'usage et à l'installateur

Notre société déclare que ces produits possèdent le marquage € conformément aux conditions essentielles des Directives suivantes :

• Directive Gaz 2009/142/CE
• Directive Rendements 92/42/CE
• Directive Compatabilité Électromagnétique 2014/30/UE
• Directive Basse tension 2014/35/UE
• Directive écoconception 2009/125/CE
• Directive étiquetage énergétique 2010/30/UE (pour les chaudières de puissance < 70 kW)
• Règlement sur l'écoconception (UE) N° 813/2013
• Règlement sur l'étiquetage énergétique (UE) N° 811/2013 (pour les chaudières de puissance < 70 kW)

Dans le cadre de notre politique d'amélioration continue de nos produits, notre société se réserves la possibilité de modifier les données reportées dans cette documentation à tout moment et sans préavis aucun. La présente documentation n'est fournie qu'à titre d'information et n'a aucune implication contractuelle vis-à-vis des tiers.

Le dispositif peut être utilisé par les enfants âgés de plus de 8 ans ainsi que les personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances à condition d'être sous la surveillance d'une personne responsable ou après avoir reçu les instructions concernant l'utilisation en toute sécurité de l'appareil et la compréhension des dangers qui lui sont inhérents. Les enfants ne doivent pas journé avec l'appareil. Les opérations de nettoyage et d'entretien laissés aux soins de l'utilisateur ne doivent pas été confiées à des enfants sans surveillance.

SOMMAIRE

DESCRIPTION SYMBOLES 3
CONSIGNES DE SECURITE 3
CONSIGNES GENERALES 4
CONSEILS EN MATIÈRE D'ÉCONOMIE D'ENERGIE 4

1. MISE EN SERVICE DE LA CHAUDIÈRE 5
   1.1 RÉGLAGE DE LA TEMPERATURE DE DÉPART DU CHAUFFAGE ET DE L'EAU CHAUBE SANITAIRE 5
   1.2 MODES DE FONCTIONNEMENT 5
2. ARRÉT PROLONGÉ DE L'INSTALLATION PROTECTION CONTRE LE GEL 6
3. CHANGEMENT DE GAZ 6
4. ANOMALIES 6
5. MENU D'INFORMATIONS DE LA CHAUDIÈRE 7
6. ARRÉT DE LA CHAUDière 7
7. REMPLISSAGE DE L'INSTALLATION 7
8. INSTRUCTIONS DE MAINTENANCE RÉGULIERE 7

CONSIGNES AVANT L'INSTALLATION 8
9. INSTALLATION DE LA CHAUDIÈRE 8
9.1 ACCESSIORES FOURNIS DANS L'EMBALLAGE 8
9.2 EQUIPEMENTS FOURNIS COMME ACCESSOIRE 9

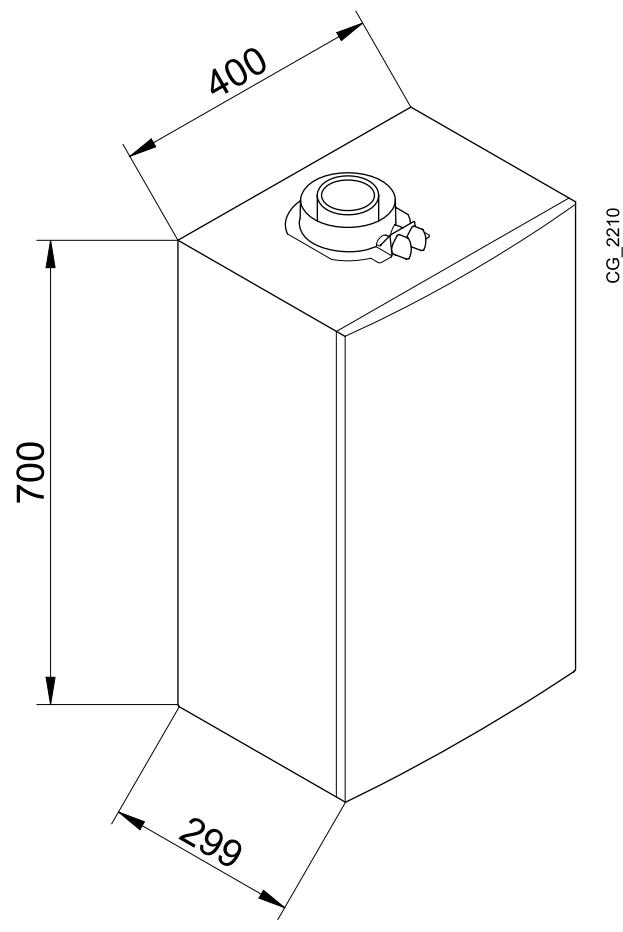

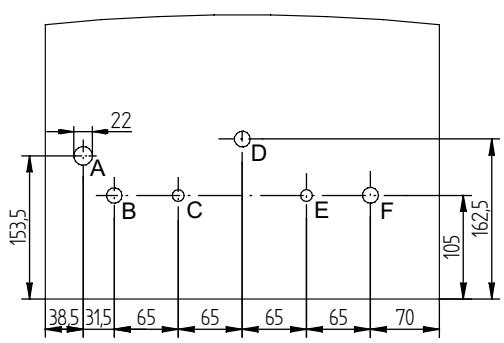

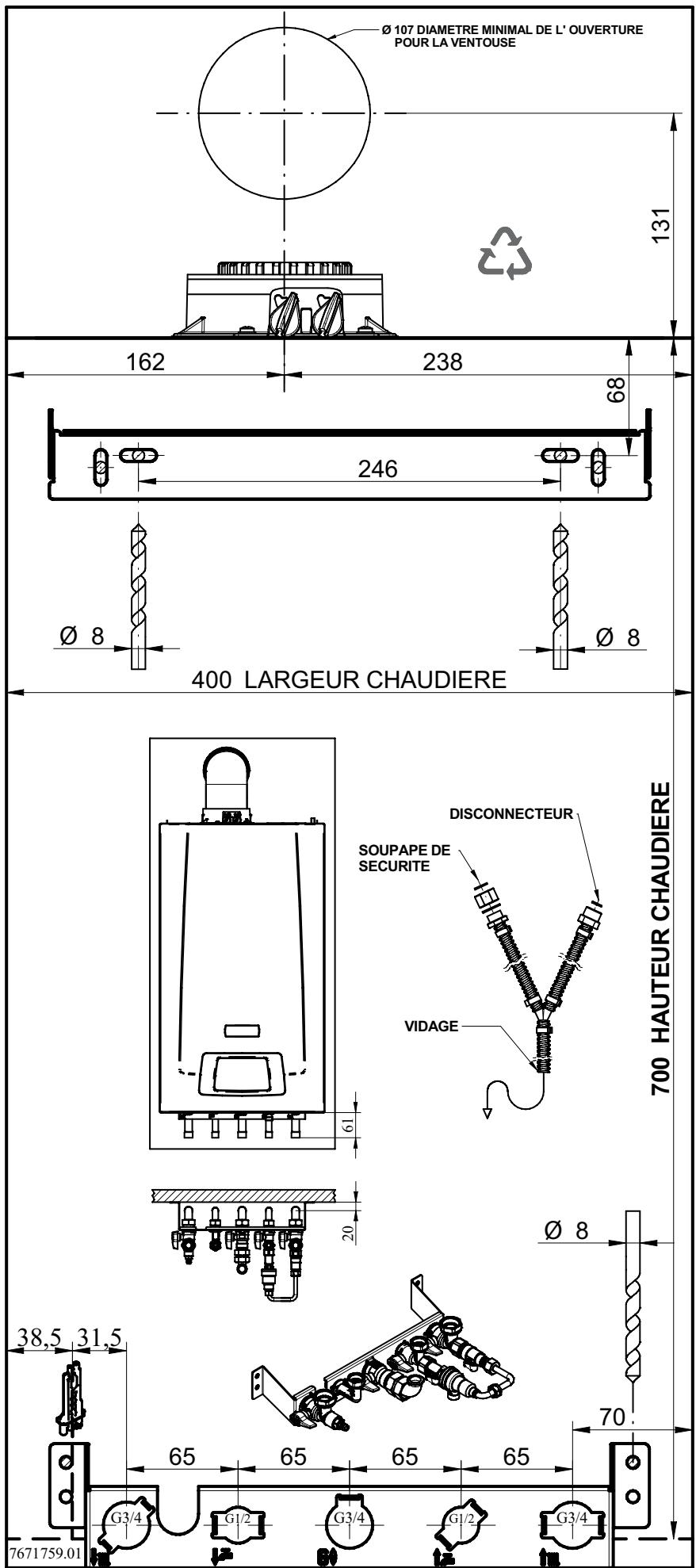

9.3 DIMENSIONS DE LA CHAUDIÈRE 9

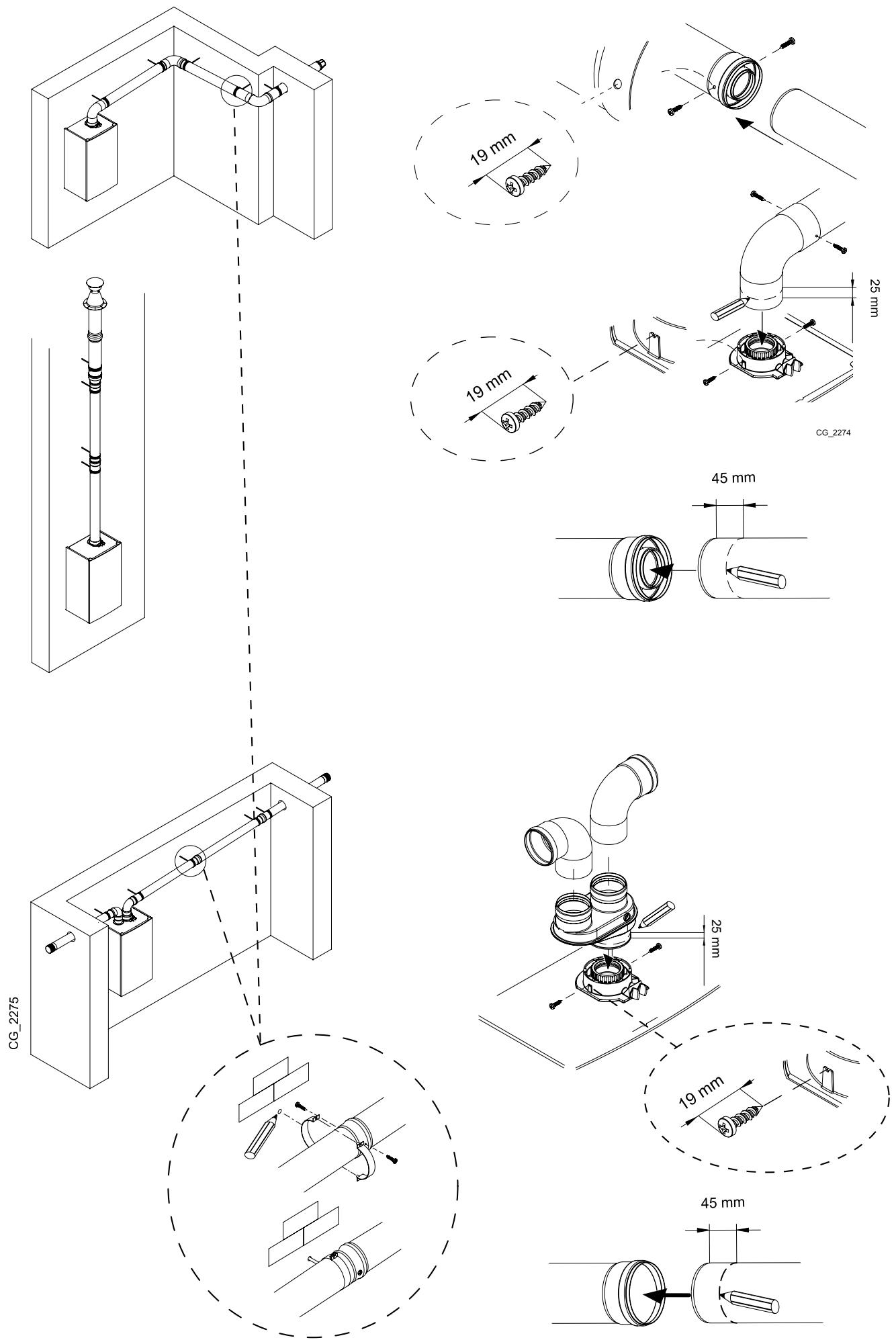

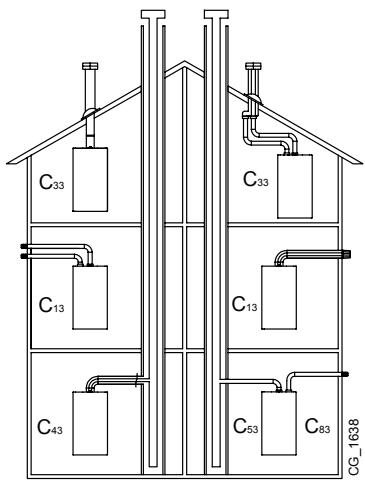

10. INSTALLATION DES CONDUITS 9

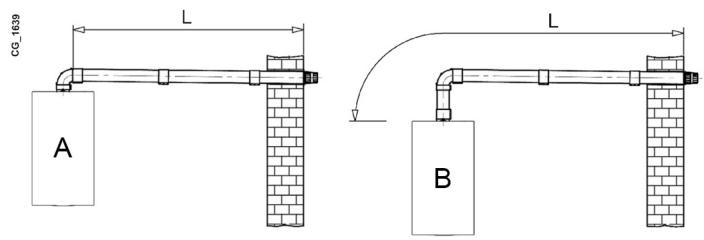

10.1 CONDUIT COAXIAL 9

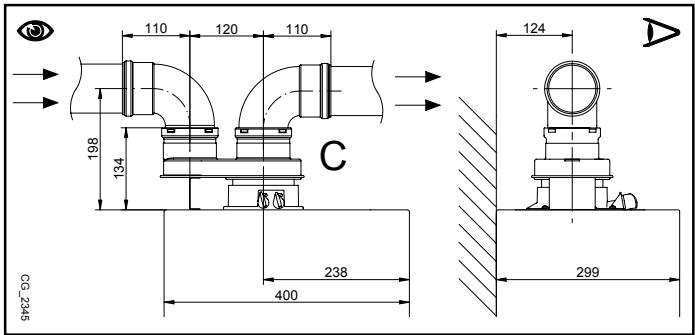

10.2 CONDUITS SEPARÉS 10

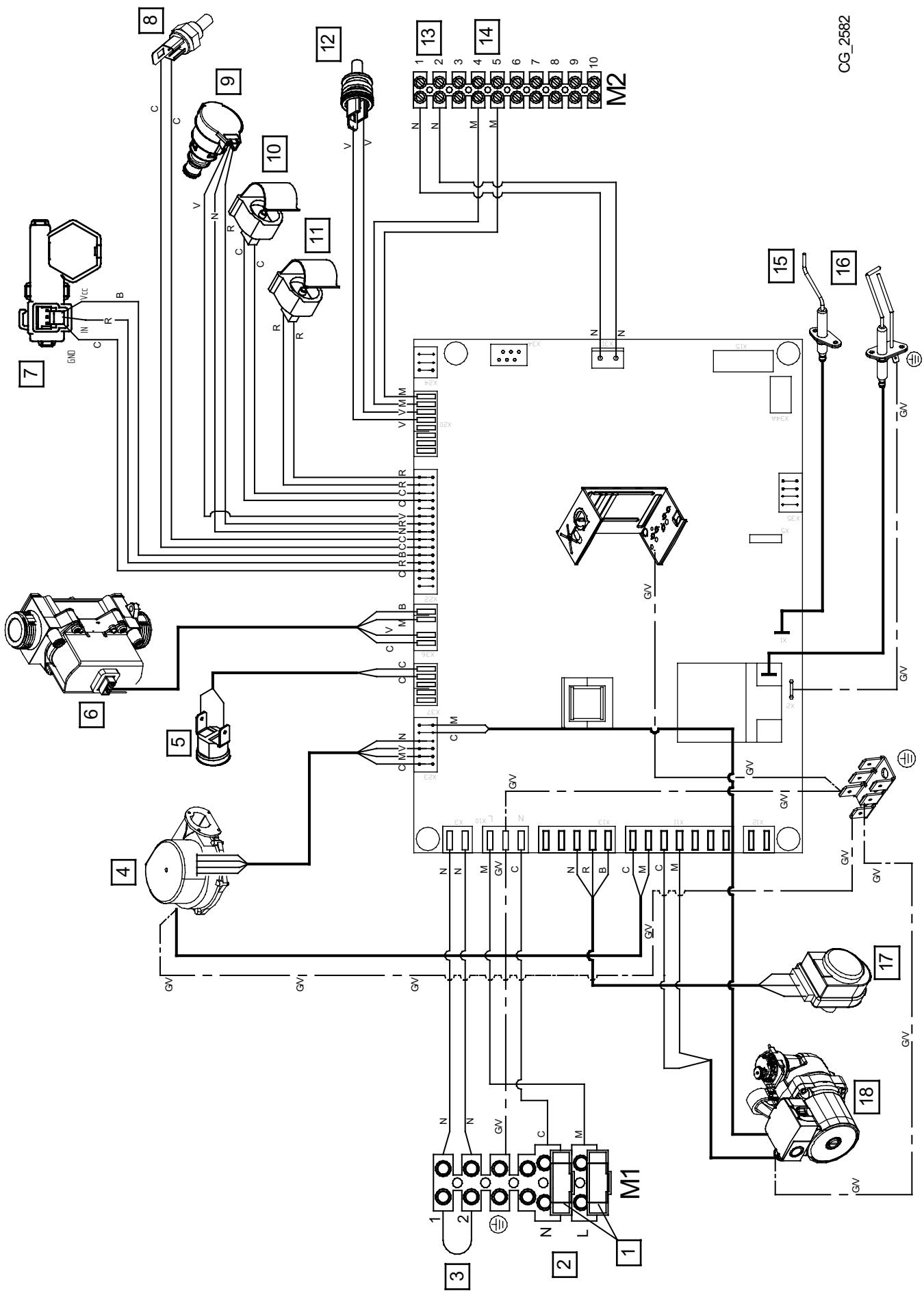

11. BRANCHEMENT ÉLECTRIQUE 10

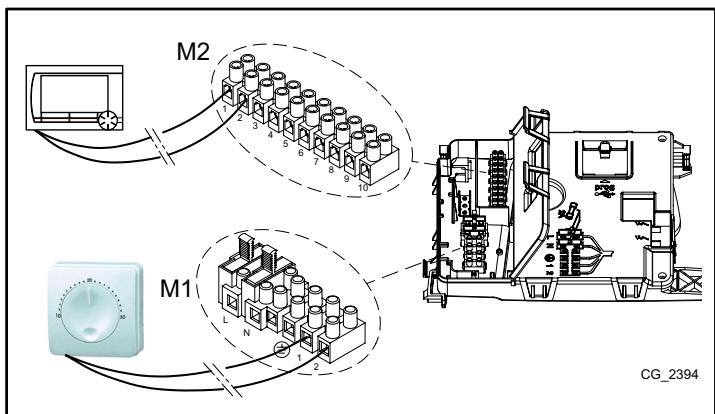

11.1 RACCORDEMENT DU THERMOSTAT D'AMBIANCE 11
11.2 ACCESSORIES NON INCLUS 11
12. FONCTIONS SPECIALES 11
12.1 PREMIÈRE MISE EN SERVICE 11
12.2 FONCTION DE PURGE 12
12.3 FONCTION DE RAMONAGE 12
12.4 VERIFICATION COMBUSTIONS 12
12.5 FONCTION DE PRECHAUFFAGE 12

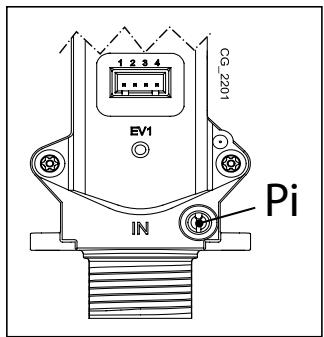

13. VANNE GAZ 13
13.1 MODALITÉS DE CHANGEMENT DE GAZ 13
14. PROGRAMMATION PARAMÉTRES 13
14.1 RÉGLAGE DE LA PUISSANCE MAXIMALE DE CHAUFFAGE 14
15. IDENTIFICATION ET RÉSOLUTION DES PROBLEMES 14
16. DISPOSITIFS DE RÉGLAGE ET DE SECURITÉ 16
17. CARACTERISTIQUES DÉBIT/HAUTEUR MANOMÉTRIQUE À LA PLAQUE 16
18. ENTRETIEN ANNUEL 17
18.1 PARAMÉTRES DE COMBUSTION 17
18.2 GROUPE HYDRAULIQUE 17
18.2.1 NETTOYAGE DU FILTRE EAU FROIDE 17

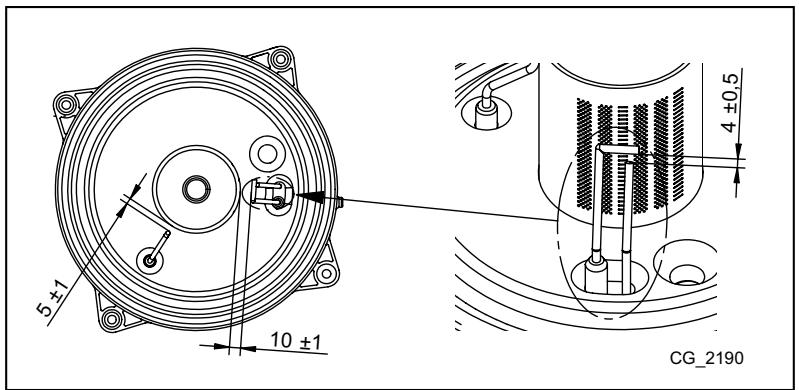

18.3 POSITIONNEMENT DES ÉLECTRODES 18
18.4 REMPLACEMENT DES COMPOSANTS 18
19. DEMANTELEMENT, ELLIMINATION ET RECYCLAGE 18
20. CARACTERISTIQUES TECHNIQUES 19
21. PARAMÉTRES TECHNIQUES 20
22. FICHE DE PRODUIT 21

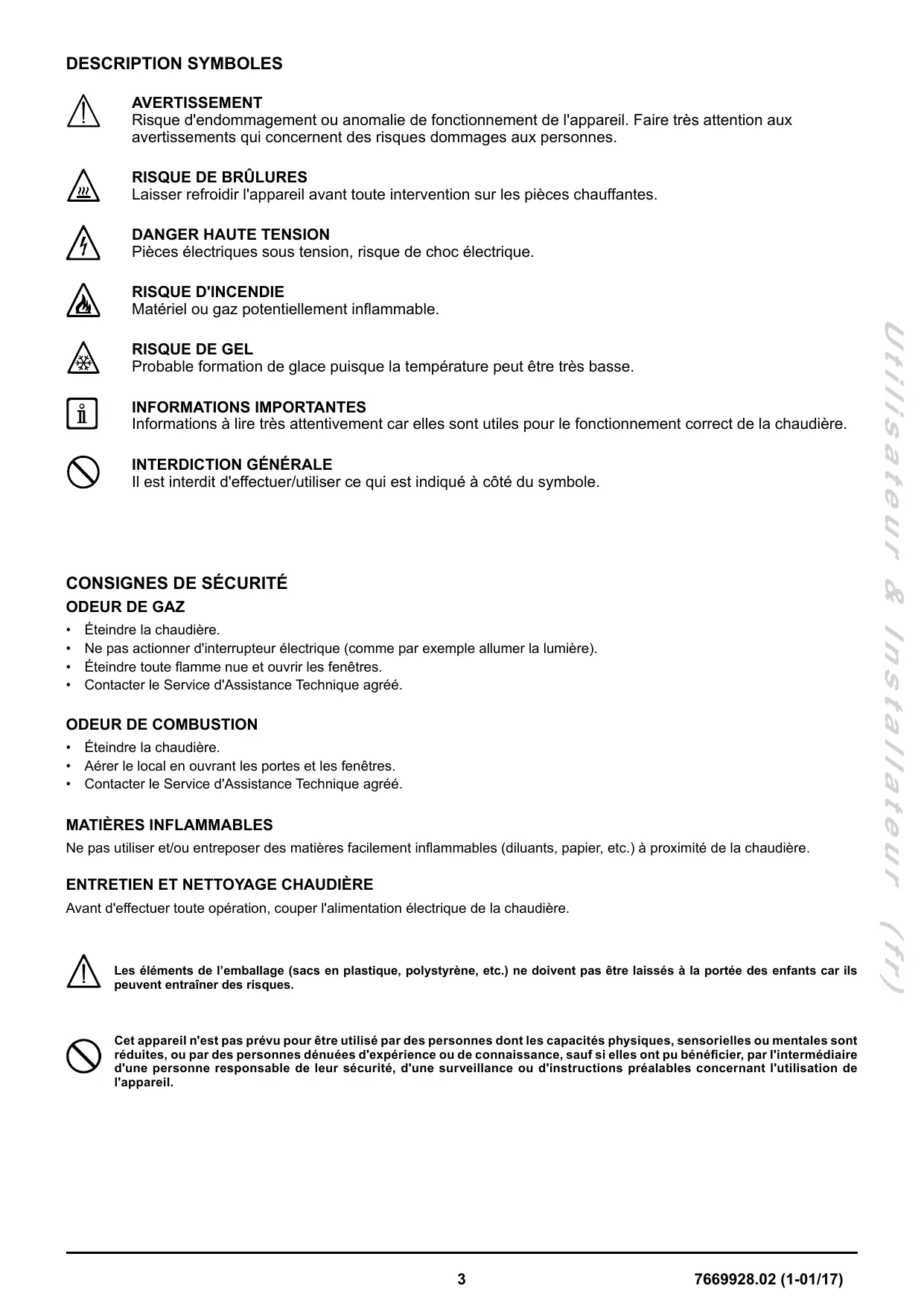

AVERTISSEMENT

Risque d'endommagement ou anomalie de fonctionnement de l'appareil. Faire très attention aux avertissements qui concernent des risques dommages aux personnes.

RISQUE DE BRULURES

Laisser refroidir l'appareil avant toute intervention sur les pièces chauffantes.

DANGER HAUTE TENSION

Pièces électriques sous tension, risque de chocoléctrique.

RISQUE D'INCENDIE

Matériel ou gaz potentiellement inflammable.

RISQUE DE GEL

Probable formation de glace puisque la températe peut être très BASSE.

INFORMATIONS IMPORTANTES

Informations à litre très attentivement car elles sont utiles pour le fonctionnement correct de la chaudière.

INTERDICTION GÉNÉRALE

Il est interdit d'effectuer/utiliser ce qui est indiqué à côté du symbole.

CONSIGNES DE SECURITÉ

ODEUR DE GAZ

• Éteindre la chaudière.
• Ne pas actionner d'interrupteur électrique ( comme par exemple allumer la lumière).
• Éteindre toute flamme nue et ouvrir les fenêtres.
• Contacter le Service d'Assistance Technique agrée.

ODEUR DE COMBUSTION

• Éteindre la chaudière.
  Aerer le local en ouvrant les portes et les fenêtes.
• Contacter le Service d'Assistance Technique agrée.

MATIÈRES INFLAMMABLES

Ne pas utiliser et/ou entreprises des matières facilement inflammables (diluants, papier, etc.) à proximé de la chaudière.

ENTRETIEN ET NETTOYAGE CHAUDIÈRE

Avant d'effectuer toute opération, couper l'alimentation électrique de la chaudière.

Les éléments de l'emballage (sacs en plastique, polystyrene, etc.) ne doivent pas etre laissés à la portee des enfants car ils peuvent entrainer des risques.

Cet apparéil n'est pas prévu pour être utilisé par des personnes dont les capacité physiques, sensorielles ou mentalles sont réduites, ou par des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

CONSIGNES GENÉRALES

Cette chaudiere est destinée à chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. La chaudière doit être raccordée à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, selon ses performances et sa puissance. Avant de faire raccorder la chaudiere par un spécialiste, il est important de :

• vérifier que la chaudière soit prévue pour fonctionner avec le type de gaz disponible. On peut dire ces informations sur l'emballage et sur la plaque signalétique qui se trouve sur l'appareil.
• contrôler la qualité du tirage de la cheminée et l'absence d'obstructions ; vérifier qu'il n'y ait pas d'autres apparèils raccordés sur le conduit de fumée à moins qu'il ne soit concu pour l'évacuation de plusieurs apparèils et conformément aux normes et prescriptions en viqueur.
• contrôler qu'en cas de raccords sur des cheminées préexistantes, celles-ci soient parfaitement propres, car des encrasements qui se détachent des parois pendant le fonctionnement pourraient obtruer le passage des fumées.
• En outre, pour garantir tous le parfait fonctionnement et la validite de la garantie, il est impereatif de suivre les recommendations suivantes.

1. Circuit sanitaire

1.1 Si la durée de l'eau dépasse 20^ ( 1^ = 10 mg de carbonate de calcium par litre d'eau), il faut prévoir l'installation d'un doseur de polyphosphates ou de tout autre apparemil d'une efficacité au moins équivalente et conforme aux normes en vigueur.
1.2 Aps l installation de lappreil et avant son utilisation, il faut effectuer un lavage soigne de toutes les canalisations
1.3 Les matériaux utilisés pour le circuit d'eau sanitaire sont conformes à la Directive 98/83/CE.

2. Circuit chauffage

2.1 Installation neue: Avant de proceder à l'installation de la chaudière, le circuit doit être convenablement nettoyé afin d'éliminer les résidues de filetages, les scories de soudures, les traces de solvants, en utilisant des produits appropriés vendus en commerce, des solutions ni acides ni alcalines et ne pouvant pas attaquer les métaux, les parties en plastique et en caoutchouc. Pour protégger l'installation des incrustations utiliser des produits susceptibles tels que SENTINEL X100 et FERNOX de protection des installations de chauffage. Avant de les utilisier nous vous invitons à suivre attentivement les instructions d'emploi de ceux-ci.
2.2 Installation existante: Avant de Prozent à l'installation de la chaudière, le circuit doit être complètement vidé et convenablement nettoyé des boues et des agents contaminants en utilisant des produits appropriés vendus en commerce et mentionnés au point précédent. Les produits recommendés pour le nettoyage sont : SENTINEL X300 ou X400 et FERNOX régénérateur pour circuit de chauffage. Avant de les utiliser nous vous invitons à suivre attentivement les instructions d'emploi de ceux-ci. À noter que la présence de dépôts dans le circuit de chauffage entraîne des problèmes de fonctionnement de la chaudière (ex.: surchauffe et fonctionnement bruyant de l'échangeur)

Le premier allumage doit être exécuté par le Service d'Assistance Technique agrée qui devra vérifier :

que les données indiquées sur la plaque signalétique correspondant à celles des réseaux d'alimentation (électrique, hydraulique, gaz);
- que l'installation est conforme aux réglementations, arrêtés et normes en vigueur et notamment au DTU P 45-204 et Arrêté du 2 Août 1977 "Régles techniques de Sécurité";
- que le circuit électrique avec mise à la terre a été effectué correctement.

CERTIFICAT DE COMFORMITE

Par application de l'article 25 de l'arrêté du 02/08/1977 modifié et de l'article 1 de l'arrêté modificatif du 5/02/1999, l'instantiateur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité gaz:

de modèles distincts (modèles 1, 2, ou 3) après réalisation d'une installation de gaz neuve,
de modulo 4 après remplacement en particulier d'une chaudiere par une nouvelle.

Le non-respect de ces indications entraine l'annulation de la garantie de l'appareil. Avant la mise en service enlevez la pellicule protectrice de votre chaudiere. N'utilise pas d'outils ni de materiaux abrasifs qui pourrait endommager les parties laquées.

CONSEILS EN MATIÈRE D'ÉCONOMIE D'ENERGIE

Réglage du chauffage

Régler la température de départ de la chaudière en fonction du type d'installation. En cas d'installations avec radiateurs, nous vous conseillons de programmer une température maximale de départ de l'eau de chauffage d'environ 60^ , et d'augmenter éventuellesment cette valeur pour améliorer le comport de l'ambiance. En cas d'installations à panneaux radiants sur plancher, ne pas dépasser la température indiquée par le projeteur de l'installation. Utiliser la Sonde Extérieure et/ou le Panneau de Commande pour adapter automatiquement la température de départ en fonction des conditions atmosphériques ou de la température interne. Ainsi on ne produit pas plus de chaleur que celle effectivement demandée. Régler la température ambiente et éviter de surchauffer les locaux. Chaque degré supplémentaire accroit la consommation d'énergie d'environ 6%. Ajuster la température ambiente également en fonction du type d'utilisation des locaux. Par exemple, la chambre à coucher ou les pieces les moins utilisées peuvent être chauffées à une température plus BASSE. Utiliser la programmation hora et programmer la température ambiente des heures de la nuit inférieure d'environ 5^ à celle des heures du jour. Une valeur plus BASSE n'est pas influenante en termes d'économie d'énergie. Seul dans le cas d'une absence prolongée, comme par exemple les vacances, baisser encore plus la température programmée. Ne pas couvrir les radiateurs pour éviter la correcte circulation de l'air. Ne pas laisser les fenêtres entrouvertes pour ventiler les locaux, mais les ouvrir complètement pour un temps court.

Eau chaude sanitaire

Une bonne épargne est possible en programmant la température sanitaire de l'eau désirée afin d'éviter de la mélanger avec l'eau froide. Tout chauffage ultérieur cause un gaspillage d'énergie et augmente la formation de dépôt calcaire.

1. MISE EN SERVICE DE LA CHAUDIÈRE

Procedez de la maniere suivante afin d'effectuer correctement les opérations d'allumage :

• Vérifiez que la pression de l'installation est égale à celle prescrite (chapitre 6);
• Mettre la chaudière sous tension.
  Ouvrez le robinet gaz (de couleur jaune, situé au-dessous de la chaudière) ;
• Sélectionnez le mode de chauffage désiré (paragraphe 1.2).

Légende TOUCHES

Réglage température eau sanitaire (touche + pour augmenter la température et touche - pour la diminuer)
Réglage température eau de chauffage (touche + pour augmenter la température et touche - pour la diminuer)
iIP	Informations de fonctionnement chaudière
R/III	Mode de fonctionnement : ECS - ECS & Chauffage - Seulement chauffage
Φ/IR	Éteint - Remise à zéro - Sortie menu/fonctions

Legende SYMBOLES

	Arrêté : chauffage et ECS désactivés (seule la protection antigel de la chaudière est activée)		Brûleur allumé
	Anomalie qui empêche l'allumage du brûleur		Mode de fonctionnement ECS activé
	Basse pression eau chaudière/installation		Mode de fonctionnement chauffage activé
	Demande intervention Assistance technique	P	Menu de programmation
R	Anomalie annulable manuellement (touché®/R)	i	Menu informations chaudière
E	Anomalie en cours	°C, °F, bar, PSI	Unités de mesure programmesées (SI/US)

1.1 RÉGLAGE DE LA TEMPERATURE DE DÉPART DU CHAUFFAGE ET DE L'EAU CHAUBE SANITAIRE

Le réglage de la température de départ du chauffage et de l'eau chaude sanitaire (en présence d'un gallon externe) se fait en appuyant respectivement sur les touches - 1 + 1 et - 2 . L'allumage du brûleur est signalé sur l'afficheur par le symbole .

CHAUFFAGE : pendant le fonctionnement de la chaudière en mode chauffage, l'afficheur montre le symbole [111] intermittent et la température de départ du chauffage (°C).

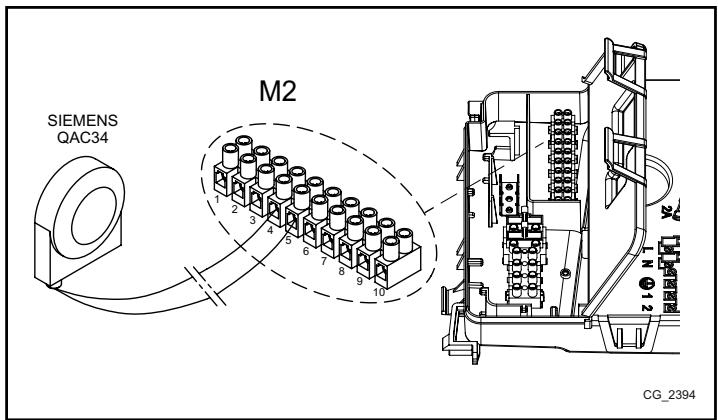

En cas de branchement d'une sonde externe, les touches + reglent indirectement la température ambiente (valeur d'usine 20^ - voir le paragraphe 10.2.1).

ECS : Pendant le fonctionnement de la chaudière en ECS, l'afficheur montre le symbole intermittent et la température du circuit primaire de la chaudière (°C).

Lorsque la fonction de préchauffage est activée, le symbole clignote, même en l'absence d'une demande d'ECS.

1.2 MODES DE FONCTIONNEMENT

SYMBOLE AFFICHE	MODE DE FONCTIONNEMENT
#	ECS
# # #	ECS & CHAUFFAGE
# # #	CHAUFFAGE UNIQUEMENT

Pour activer le fonctionnement de l'appareil en ECS - Chauffage ou Chauffage uniquement, appuyer plusieurs fois sur la touche (4) puis sélectionner l'un des trois modes disponibles.

Pour désactiver les modes de fonctionnement de la chaudière tout en Maintenant la fonction antigel activée, appuyer pendant au moins 3 secondes sur la touche (R); l'afficheur montrera uniquement le symbole (si la chaudière est en sécurité, le rétroéclairage de l'afficheur clignote).

2. ARRÊT PROLONGÉ DE L'INSTALLATION PROTECTION CONTRE LE GEL

Il est préférable d'éviter de vider votre installation de chauffage car tout apport d'eau favorisera la formation de dépôts de calcaire inutilles et dangereux à l'intérieur de la chaudière et des éléments chauffants. Si vous n'utilise pas l'installation au cours de l'hiver, et s'il y a risque de gel, nous vous conseillons de mélanger l'eau de l'installation à des produits antigel destinés à cet usage spécifique (par ex. du glycol propylénique associé à des inhibiteurs d'entertrage et de corrosion). La régulation électronique de la chaudière est dotée d'une fonction en mode chauffage qui déclènche le brûleur de façon à atteindre une valeur proche de 30^ lorsque la température de départ du circuit est inférieure à 5^ .

Cette fonction est opérationnelle si la chaudière est alimentee electriquement, s'il y a du gaz, si la pression de l'installation est cette prescrite et si la chaudiere n'est pas en securite.

3. CHANGES DE GAZ

Les chaudières sont prévues pour fonctionner soit au gaz methane (G20-G25) soit au gaz GPL (G31). S'il est nécessaire de changer de gaz, veuillez vous adresser à un SERVICE D'ASSISTANCE TECHNIQUE AGREE.

4. ANOMALIES

Les anomalies visualisées sur l'afficheur sont identifiées par le symbole et par un nombre (code de l'anomalie). Pour connaître la liste complète des anomalies, voir le tableau suivant.

Si le symbole R est visualisé sur l'affché, l'anomalie nécessite une REMISE À ZÉRO de la part de l'utilisateur.

Pour REMETTRE À ZÉRO la chaudière, appuyer pendant au moins 2 secondes sur la touche (OIR). En cas d'affichages féuents d'anomalies, veuillez contacter un centre d'Assistance Technique agrée.

E		Description anomalie	Intervention
09		Erreur raccordement vanne gaz	Contactez votre installateur qualifié.
10		Capteinsonde extérieure en panne	Contactez votre installateur qualifié.
12		Échec de commutation du pressostat différentiel hydraulique	Contactez votre installateur qualifié.
13		Contacts collés du pressostat différentiel hydraulique	Contactez votre installateur qualifié.
15		Erreur de commande de la vanne gaz	Contactez votre installateur qualifié.
18		Remplissage automatique du circuit hydraulique en cours	Attendre la fin du cycle de remplissage
19		Anomalie durant la phase de remplissage de l'installation	Appuyer pendant au moins 2 secondes sur la touche R
20		Captein NTC de refoulement en panne	Contactez votre installateur qualifié.
28		Captein NTC fumées en panne	Contactez votre installateur qualifié.
40		Captein NTC de retour en panne	Contactez votre installateur qualifié.
50		Captein NTC ECS endommagé (uniquement pour modèleCHAuffage seul avec ballon ECS)	Contactez votre installateur qualifié.
53		Conduit des fumées obstrué	Mettre la chaudière hors tension pendant quelques secondes. Si l'anomalie persiste, appeler le service d'assistance technique agréé.
55		Carte électronique non écalonnée	Contactez votre installateur qualifié.
83...87		Problème de communication entre carte chaudière et unité de commande. Probable court-circuit sur le câblage.	Contactez votre installateur qualifié.
92		Anomalie fumées pendant la phase d'étalonnage (recirculation de fumées probable)	Contactez votre installateur qualifié.
109		Présence d'air dans le circuit de chaudière (anomalie temporaire)	Contactez votre installateur qualifié.
110		Intervention thermostat de sécurité pour surchauffe (pompe bloquée ou air dans le circuit de chauffage).	Appuyer pendant au moins 2 secondes sur la touche R
117		Pression circuit hydraulique trop élevé (>2,7 bar)	Contactez votre installateur qualifié.
118		Pression circuit hydraulique trop BASSE	Vérifiez que la pression de l'installation est égale à celle prescrite. Voir paragraphe REMPLISSAGE CHAUDIÈRE.
125		Intervention de sécurité pour absence de circulation. (contrôle effectué par un capteur de température)	Appuyer pendant au moins 2 secondes sur la touche R
128		Extinction flamme	Appuyer pendant au moins 2 secondes sur la touche R
129		Extinction de flamme en allumage	Contactez votre installateur qualifié.
130		Intervention sonde NTC fumées pour surchauffe	Appuyer pendant au moins 2 secondes sur la touche R
133		Défaut d'allumage (5 tentatives)	Appuyer pendant au moins 2 secondes sur la touche R
134		Vanne gaz bloquée	Appuyer pendant au moins 2 secondes sur la touche R
135		Erreur interne carte	Appuyer pendant au moins 2 secondes sur la touche R
154		Test de contrôle de la sonde de refoulement/retour	Contactez votre installer qualifié.
160		Anomalie fonctionnement ventilateur	Contactez votre installer qualifié.
178		Intervention du thermostat de sécurité due à surchauffe sur installation à basse température	Contactez votre installer qualifié.
317	162	Fréquence d'alimentation électrique erronée	Contactez votre installer qualifié.
321	163	Capteur NTC ECS endommagé	Contactez votre installer qualifié.
384	164	Flamme parasite (anomalie interne)	Appuyer pendant au moins 2 secondes sur la touche R
385	165	Tension d'alimentation trop BASSE	La restauration est automatique avec une tension supérieure à 175 V. Si l'anomalie persiste, contacter le centre d'assistance technique agrêté.

En cas d'anomalie, le rétroéclairage de l'afficheur s'allume et affiche le code d'erreur correspondant. Il est possible d'effectuer 5 tentatives consécutives de réarmement après quoi la chaudière se met en mode sécurité. Pour effectuer une nouvelle tentative de réarmement, il est nécessaire d'attendre au moins 15 minutes.

5. MENU D'INFORMATIONS DE LA CHAUDIÈRE

Appuyer sans relâcher sur la touche (iP) pendant au moins une seconde, pour afficher l'information indiquée dans le tableau. Appuyer sur la touche (iR) pour quitter.

i	DESCRIPTION	j	DESCRIPTION
00	Code interne erreur secondaire	06	Température retour chaudière (°C)
01	Température alimentation chaudière °C)	07	Température sonde fumées (°C)
02	Température extérieure (°C)	08	Température échangeur primaire (°C)
03	Température ECSallon à chauffage indirect (seulement chauffage central chaudière)	09 - 13	Informations du fabricant
04	Température eau chaude sanitaire (chaudière avec échangeur à plaques)	14	Communication identification OpenTherm
05	Pression eau installation de chauffage (bar)	15 - 18	Informations du fabricant

6. ARRÊT DE LA CHAUDÈRE

Pour arrêter la chaudière, il faut couper l'alimentation électrique à l'appareil en actionnant l'interrupteur bipolaire. Quand le mode de fonctionnement « Mode protection » est activé (1), la chaudière reste éteinte, mais les circuits électriques restent sous tension et la fonction antigel est activée.

7. REMPLISSAGE DE L'INSTALLATION

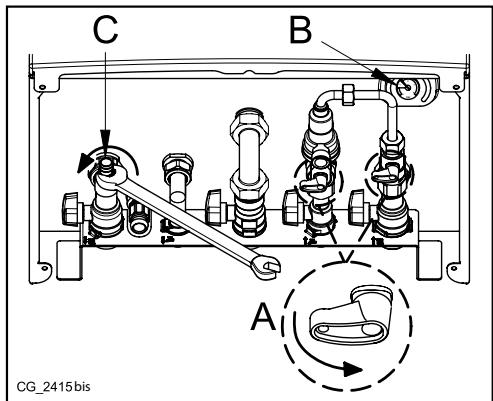

Vérifier périodiquement que la pression lue sur le manomètre « B», lorsque l'installation est froide, est de 1 - 1,5 bar. En cas de pression basse, manoeuvre les robinets « A » de replissage présents sur la barre porte-raccords (figure ci-contre). Nous vous conseillons d'ouvrir ces robinets très lentement, de manière à facilititer la purgege d'air.

En cas de supression, manoeuvrer le robinet de vidange « C » avec une clé plate de 14 mm.

A	Robinets de replissage chaudière / installation
B	Manomètre
C	Robinet d'évacuation chaudière / installation

Procedure avec précaution pendant la phase de replissage de l'installation de chauffage. Veiller à ouvrir les vannes thermostatiques évienttement générées dans l'installation, faire arrivier lentement l'eau afin d'éviter

la formation de bulles d'air à l'intérieur du circuit primaire jusqu'à ce que l'on atteigne la pression nécessaire pour le fonctionnement. Purger enfin les radiateurs éventuellesment Presents dans l'installation. De Dietrich ne saurait être tenue pour responsable des dommages dus à la présence de bulles d'air à l'intérieur de l'échangeur primaire suite à l'inobservation ou au respect partiel des consignes sus-indiquées.

La chaudière est équipée d'un pressostat hydraulique qui bloque le fonctionnement de la chaudière si l'eau manque.

Si vous observez de féquentes diminutions de pression, demandez au SERVICE D'ASSISTANCE TECHNIQUE AGRÉÉ d'intervenir.

8. INSTRUCTIONS DE MAINTENANCE RÉGULIERE

Afin de garantir à votre chaudière une efficacité de fonctionnement et une sécurité parfaite, il faut à la fin de chaque saison la faire inspector par le Service d'Assistance Technique agréé.

Une maintenance sérieuse permet toujours de faire des économies au niveau de la gestion de l'installation.

CONSIGNES AVANT L'INSTALLATION

Les remarques et instructions techniques ci-après s'adressent aux installateurs pour leur donner la possibilité d'effectuer une installation parfaite. Les instructions concernant l'allumage et l'utilisation de la chaudière sont contenues dans les instructions destinées à l'utilisateur.

L'installation et l'entretien de l'appareil doivent être effectuels par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:

Bâtiments d'habitation

• Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés situées à l'intérieur des batiments et de leur dépendances.
• Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61- 1- Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 - Installations électriques à basse tension - Régles.

Etablissements recevant du public:

• Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public:
  a) Prescriptions generales pour tous les apparciels:
• Articles GZ: Installations aux gaz combustibles et hydrocarbures liquifiés.
• Articles CH: Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
  b) Prescription particulières à chaque type d'établissements reçvant du public (hôpitaux, magasins, etc...).

Recommendation:

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre. Notre garantie est subordonnée à cette condition.

Protection du réseau d'eau potable La présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions differentes non contrôlabes répondant aux exigences fonctionnelles de la norme NF P 43011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type.

Il faut se rappeler que :

• En cas d'installation de l'appareil dans un environnement où la température ambiente est inférieure à 0^ , prendre les mesures appropriées afin d'éviter la formation de glace dans le siphon et dans l'écoulement de la condensation.
• La chaudière peut être utilisée avec n'importe quel type d'émetteur, radiateur, thermoconventeur, alimentés en bitube ou monotube. Les sections du circuit seront de toute manière calculées suivant les méthodes normales, en tenant compte de la caractéristique débit-hauteur manométrique disponible sur la plaque (indiquée au paragraphe 17).
• Les différentes parties de l'emballage (sacs en plastique, polystyrene, etc.) ne doivent pas'être laissées à la portée des enfants étant donné qu'elles constituent une source potentielle de danger.
• La première mise en service doit être executée par le Service d'Assistance Technique agréé, indiqué dans le document joint en annexe.

L'inobservation des indications susmentionnées annulera la garantie.

CONSIGNE POMPE SUPPLEMENTaire

En cas d'utilisation d'une pompe supplémentaire sur l'installation de chauffage, positionner celle-ci sur le circuit de retour de la chaudière. Ceci permettra un fonctionnement correct du pressostat eau.

CONSIGNE SOLAIRE

Si la chaudière instantanée (mixte) est branchée à une installation avec des panneaux solaires, la température maximale de l'eau sanitaire à l'entrée de la chaudière doit être inférieure à 60^ .

Les éléments de l'emballage (sacs en plastique, polystyrene, etc.) ne doivent pas etre laisses a la portee des enfants car ils peuvent entrainer des risques.

9. INSTALLATION DE LA CHAUDIÈRE

La figure du gabarit est disponible à la fin de cette notice dans l'annexe « SECTION » C.

Après avoir déterminé la position exacte de l'emplacement de la chaudière, fixer le gabarit au mur (fournie comme accessoire). Proceder à la pose de l'installation en partant de la position des raccords hydrauliques et de gaz présents dans la traverse inférieure du gabarit. Il est recommendé d'installer la barre portec-raccords (fournie comme accessoires), formée de robinets d'arrêt et de raccords, qui permettent, en cas d'interventions importantes, d'opérer sans devoir toute l'installation de chauffage. Dans le cas d'installations ancienne ou de remplacements, il est en outre conseilé de prévoir sur le retour à la chaudière et en position basse un pot de décantation destiné à recueillir les dépôts ou les scories présents même après le lavage, et qui pourrait entraire en circulation au fil du temps. Une fois la chaudière fixée sur le gabarit, effectuer le raccordement aux conduits d'évacuation et d'aspiration, fournis comme accessoires, en suivant les indications contenues dans les chapitres suivants. Brancher le siphon à un puits de décharge en assurant une pente continue. Il faut éviter les conduits horizontally.

Ne soulevez pas la machine en forçant sur les pièces en plastique tels que le siphon et la tourelle des fumées.

Serrer doucement les raccords hydrauliques de la chaudière (couple maximal 30 Nm).

9.1 ACCESSOIRES FOURNIS DANS L'EMBALLAGE

• Traverse support chaudière
• Chevilles 8 mm et vis pression

9.2 ÉQUIPEMENTS FOURNIS COMME ACCESSOIRE

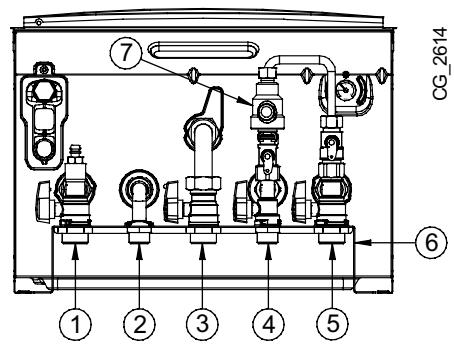

L'annexe « SECTION » C fournit la liste des installations de la barre porte-raccords

• Robinet départ chauffage (1).
  Raccord sortie eau chaude sanitaire (2).
• Robinet entrée gaz (3).
• Robinet entreee eau froide sanitaire (4).
• Robinet retour chauffage (5).
• Bride porte-raccords (6).
• Disconnecteur (7).
• Gabarit (voir figure à l'annexe « SECTION » C).
• Joints.

9.3 DIMENSIONS DE LA CHAUDIÈRE

Les dimensions de la chaudiere et les cotes d'installation des raccords hydrauliques sont indiquees à la fin de cette notice dans l'annexe « SECTION » C.

A	Évacuation condensat	D	Entrée GAZ
B	Départ installation de chauffage	E	Entrée eau froide sanitaire / Remplissage installation
C	Départ eau chaude sanitaire (G1/2") /allon (G3/4")	F	Retour installation de chauffage

10.INSTALLATION DES CONDUITS

L'installation de la chaudière est réalisable sans difficulté grâce aux accessoires fournis qui sont décrits plus loin. La chaudière est prévue, à l'origine, pour être raccordée à un conduit d'évacuation-aspiration de type coaxial, vertical ou horizontal. Il est également possible d'utiliser des conduits séparés grâce au séparateur de flux.

RECOMMANDATIONS

C13, C33 Les parties terminales du conduit d'évacuation dédouble doivent être prévues à l'intérieur d'un carré de 50 cm de côte. Des instructions détaillées sont contenues dans tous les accessoires.
C53 Les parties terminales des conduits d'aspiration de l'air comburant et d'évacuation des produits de la combustion ne doivent pas été prévues sur des murs opposés de l'édifice.
C63 La perte de charge maximale des conduits ne doit pas dépasser 100 Pa. Les conduits doivent être certifiés pour ce type d'utilisation et pour une température supérieure à 100^ . La partie terminale du conduit de la fumée doit être certifiée conforme à la Norme EN 1856-1.
C43, C83 La cheminée ou le conduit de fumée doivent être adaptés à cet usage.

Pour garantir une sureté de fonctionnement il faut que les conduits d'évacuation de fumée soient bien fixés au mur au moyen des brides de fixation. Les brides de fixation doivent être positionnées à environ 1 mètre l'une de l'autre au niveau des raccords.

Lire attentivement les instructions fournies avec les accessoires en tenant compte que les indications reportées dans le present manuel doivent etre quand meme respectees.

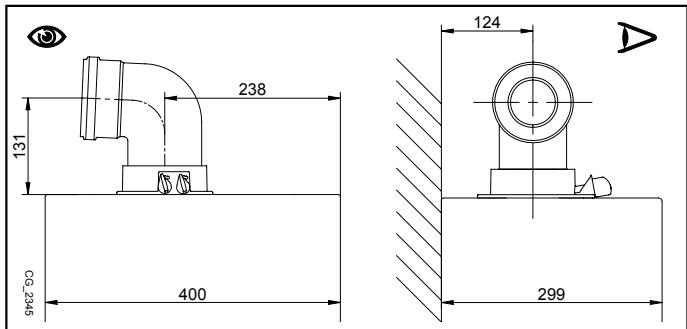

10.1CONDUIT COAXIAL

Ce type de conduit permet d'évacuer les gaz brûlés et d'aspirer l'air comburant aussi bien à l'extérieur de l'édifice que dans des conduits de fumée de type LAS. Le coude coaxial à 90^ permet de raccorder la chaudière aux conduits d'évacuation-aspiration en toutes directions grâce à la possibilité de rotation à 360^ . Il peut également être utilisé comme coude supplémentaire en association avec le conduit coaxial ou le coude à 45^ .

En cas d'évacuation à l'extérieur, le conduit d'évacuation-aspiration doit déborder du mur d'au moins 18 mm pour permettre de positionner la rosace en aluminium et son scellement et éviter ainsi toute infiltration d'eau.

• L'insertion d'un coude à 90^ réduit la longueur totale du conduit de 1 metre.
• L'insertion d'un coude à 45^ réduit la longueur totale du conduit de 0,5 mètre.
• Le premier coude à 90^ neURTRE pas dans le calcul de la longueur maximum disponible.

Fixer les tuyaux d'aspiration à l'aide de deux vis galvanisées autopiletantes de 4,2 mm de diamètre et 19 mm de long maximum. Si les vis ne sont pas fournies, il faut les trouver dans le commerce avec les mêmes caractéristiques.

Avant de serrer les vis, vérifier que le tuyau est introduit à l'intérieur du joint d'au moins 45 mm (voir les figures à la fin du manuel dans l'annexe « SECTION » D).

La pente minimum, vers la chaudiere, du conduit d'évacuation doit être de 5 cm par mètre de longueur.

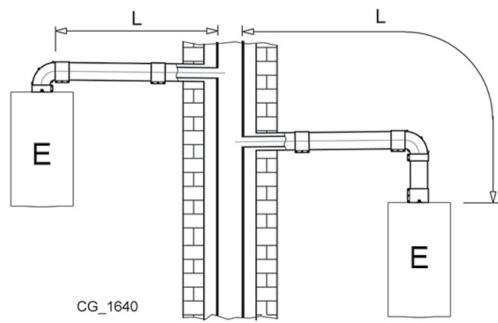

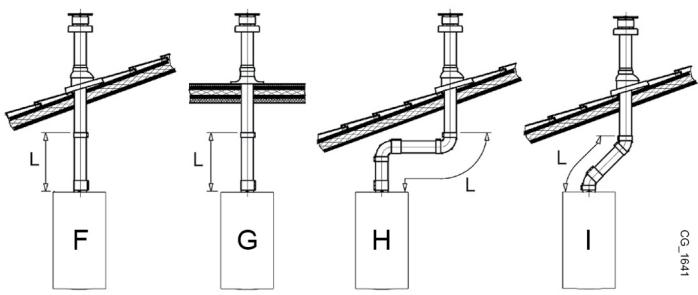

DES EXAMPLES D'INSTALLATION DES CONDUITS D'ÉVACUATION, ET LES LONGUEURS ADMISES, SONT DISPONIBLES À LA FIN DE CETTE NOTICE DANS L'ANNEXE « SECTION » D.

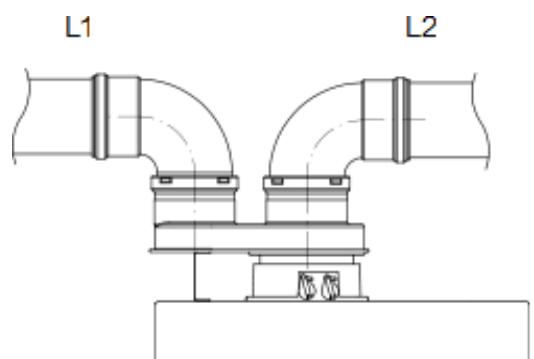

10.2CONDUITS SÉPARÉS

Pour des installations particulières des conduits d'évacuation/ aspiration des fumées, il est possible d'utiliser l'accessoire séparateur de flux individuel (C) fourni comme accessoire. Cét accessionaire permet d'orienter l'évacuation et l'aspiration dans n'importe qu'elle direction grâce à sa possibilité de pivoter à 360^ . Ce type de conduit permet l'évacuation des fumées tant à l'extérieur de l'édifice que dans les conduits de fumée individuels. L'aspiration de l'air comburant peut se faire dans des zones différentes de celles d'évacuation. Le kit séparateur de flux est fixé sur la tourelle (100 / 60mm) de la chaudière et permet à l'air comburant et aux fumées d'évacuation d'entrer/sorting de deux conduits (80mm) séparés. Pour des informations plus détaillées, dire les instructions de montage qui accompagnent cet accessionaire.

Le coude à 90^ permet de raccorder la chaudière aux conduits d'évacuation et d'aspiration selon les différentes exigences. Il peut également être utilisé comme coude supplémentaire à accoupler au conduit ou au coude à 45^

• L'insertion d'un coude à 90^ réduit la longueur totale du conduit de 0,5 mètre.
  L'insertion d'un coude à 45^ réduit la longueur totale du conduit de 0,25 mètre.
• Le premier coude à 90^ neURTRE pas dans le calcul de la longueur maximum disponible.

DES EXAMPLES D'INSTALLATION DES CONDUITS D'EVACUATION, ET LES LONGUEURS ADMISES, SONT DISPONIBLES À LA FIN DE CETTE NOTICE DANS L'ANNEXE « SECTION » D.

11.BRANCHEMENT ÉLECTRIQUE

La sécurité électrique de l'appareil n'est assurée que lorsqu'il est branché correctement sur une installation de mise à la terre efficace, et conformément aux normes de sécurité en vigueur concernant les installations. La chaudière doit être branchée sur un réseau d'alimentation électrique 230 V monophasé + prise de terre au moyen du cable à trois fils fourni avec l'appareil, et en respectant la polarité Phase-Neutre.

Le branchement doit etre effectue au moyen d'un interrupteur bipolaire ayant une distance d'ouverture des contacts d'a moins 3 mm.

En cas de remplacement du cable d'alimentation on doit utiliser un cable réglementaire "HAR H05 VV-F" de 3x0,75 mm2 ayant un diamètre maximum de 8 mm. Les fusibles, de type rapide de 2A, sont incorpores dans le bornier d'alimentation (extraire le portefusible de couleur noire pour le contrôle et/ou le remplacement).

Faire pivoter vers le bas le tableau de commande et acceder aux borniers M1 et M2 destinés aux branchements électriques enlevant le couvercle de protection.

Vérifier que l'absorption nominale totale des accessoires raccordés à l'appareil est inférieure à 2 A. Si elle est supérieure, il est nécessaire d'interposer un relais entre les accessoires et la carte électronique.

Le bornier M1 est sous haute tension. Avant d'effectuer le branchement couper l'alimentation électrique de l'appareil.

BORNIER M1

(L) = P hase (marron)

(N) = Neutre (bleu).

= Mise à la Terre (jaune-vert).

(1) (2) = contact pour Thermostat d'Ambiance.

Il est nécessaire de remettre le shunt sur les bornes 1-2 du bornier M1 de la chaudière si on n'utilise pas le thermostat d'ambiance ou si le Regulateur d'Ambiance fourni comme accessoire n'est pas branché.

BORNIER M2

Bornes 1 - 2 : branchement Régulateur d'Ambiance (basse tension) fourni comme accessoire.

Bornes 4 - 5 : branchement Sonde Extérieure (fournie comme accessoire).

Bornes 6-7-8-9-10: pas utilisées.

Si l'appareil est raccordé à une installation au sol, l'installeur devra prévoir un thermostat de sécurité assurant la protection de l'installation contre les surtempératures.

Pour le passage des câbles de raccordement des bornier, utiliser les trous ad hoc « passer-câble avec étau de serrage » présents sur le fond de la chaudière.

11.1 RACCORDEMENT DU THERMOSTAT D'AMBIANCE

Les connexions sur le bornier M1 sont à haute tension (230 V). Avant d'effectuer le branchement couper l'alimentation électrique de l'appareil. Respecter la polarité d'alimentation L (PHASE) - N (NEUTRE).

Pour raccorder le Thermostat d'Ambiance à la chaudière procédé de la façon suivante :

• couper l'alimentation électrique à la chaudière ;
• acceder au bornier M1;
• enlever le shunt liént sur les bornes 1-2 et connecter les cables du Thermostat d'Ambiance ;
• alimenter electriquement la chaudiere et vérifier que le Thermostat d'Ambiance fonctionne correctement.

Pour le raccordement de cet accessoire, voir la figure ci-contre (bornes 4-5) et consulter les instructions fournies avec la sonde.

PROGRAMMATION DE LA COURBE CLIMATIQUE « Kt »

Lorsque la sonde exter est raccordée à la chaudière, la carte électronique régule la température de départ calculée en fonction du coefficient Kt configuré. Sélectionner la courbe de votreChois en appuyant sur les touches - m+ comme cela est indiquedans le graphique de I'annexe SECTION E afin deCHOISIR cette qui convient le moins (de 00 a 90).

LEGENDE GRAPHIQUE - « SECTION » E

111

Température de départ

Température extérieure

12.FONCTIONS SPECIALES

12.1 PREMIÈRE MISE EN SERVICE

Lors de la première mise en service de la chaudière, il est nécessaire d'executer la procédure décrite ci-après. Àpres avoir mis la chaudière sous tension, le code « 000 » apparait sur l'afficheur ; l'appareil est ainsi prét pour la procédure de « première mise en marche »

• En appuyant simultanément pendant 6 secondes sur les touches + j_ , le message « On » apparait sur l'afficheur pendant 2 secondes suivi du code « 312 » pour indiquer que la fonction de « dégazage installation » est activée. Cette fonction dure 10 minutes.
  Lorsque la fonction est terminée, la chaudiere s'allume, l'indication 000 sera affichée, en alternance avec la valeur en % de la puissance d'allumage et la valeur de la température (°C) de départ du chauffage. Dans cette phase « fonction de reconnaissance gaz », qui durable environ 7 minutes, le type de gaz utilisé est analysé. Pendant l'exécution de cette fonction, veiller à apporter l'échange thermique maximum à l'installation de chauffage ou de production d'ECS afin d'éviter que la chaudière ne s'éteigne suite à un problème de surchauffe.
• Si la chaudière est alimentée au gaz naturel, l'afficheur visualisera l'indication NG pendant 10 secondes environ. La chaudière est maintainant prête à fonctionner normalement. Si l'afficheur montre l'indication LPG, appuyer simultanément sur les touches I R & I P pendant au moins 4 secondes pour quitter sans modifier les valeurs d'usine.
• Si la chaudière est alimentée au gaz propane, l'afficheur indiquera LPG. Appuyer pendant au moins 6 secondes sur la touche (iP) pour valider le type de gaz en cours d'utilisation. Si l'afficheur indique NG car il ne reconnaît pas le gaz d'alimentation, appuyer simultanément sur les touches (O/R) & (iP) pendant au moins 4 secondes pour sortir de la fonction puis modifier le paramètre P02=01 comme cela est indiqué au paragraphe « CONFIGURATION DES PARAMÉTRES » de la notice d'utilisation de la chaudière.

Si la fonction de dégazage ou d'identification du gaz est interrompue par une coupure de l'alimentation électrique, une fois que le courant est rétabli, reactiver la fonction en appuyant simultanément sur les deux touches (iP + pendant au moins 6 secondes. Si pendant la Fonction de Purge l'afficheur signale l'erreur E118 (basse pression du circuit hydraulique),

maneuver le robinet de replissage de l'appareil pour rétabir la pression correcte. Si la fonction d'identification du gaz est interrompue suite à une erreur (par exemple, E133 absence de gaz), appuyer sur la touche (P/R) pour réinitialiser, puis appuyer simultanément sur les touches (IP) (pendant au moins 6 secondes) pour réactiver la fonction. Si la fonction d'identification du gaz est interrompue suite à un problème de surchauffe, réactiver la fonction en appuyant simultanément sur les touches (IP) (pendant au moins 6 secondes).

La combustion de cet apparéil a été contrôle, étalonnée et prédéfinie en usine pour fonctionner avec du gaz NATUREL.

Pendant la Fonction de Contrôle du Type de Gaz, le rapport de combustion augmentera pour une courte durée afin de permettre l'identification du type de gaz.

Lors de la première mise en service, tant que l'air contenu dans la tuyauterie du gaz n'est pas evacué, il est possible que le brûleur ne s'allume pas et que cela bloque la chaudière. Dans ce cas, il est recommendé de repeter les opérations d'allumage jusqu'à ce que le gaz arrive au brûleur. Pour rétablier le fonctionnement de la chaudière, appuyer sur la touche (OIR) pendant au moins 2 secondes.

Les premières mises en marche, tout de suite après l'installation, peuvent ne pas etre optimes car le système a besoin d'un certain temps d'auto-apprentissage.

12.2FUNCTION DE PURGE

Cette fonction permet de faciliter l'élimination de l'air à l'intérieur du circuit de chauffage lorsque la chaudière est installée ou après des opérations d'entretien de vidange de l'eau du circuit primaire.

Pour activer la fonction de dégazage de l'installation, appuyer simultanément sur les touches (jIP) pendant 6 secondes. Lorsque la fonction est activée, l'indication On apparait sur l'afficheur pendant quelques secondes, suivie ensuite de la ligne de programme 312.

La carte électronique activera un cycle de marche/arrêt de la pompe avec une durée de 10 minutes. La fonction s'arrête automatiquement à la fin du cycle. Pour quitter manuellement cette fonction, appuyer une autre fois simultanément sur les touches sus-indiquées pendant 6 secondes.

12.3FUNCTION DE RAMONAGE

Cette fonction amène la chaudière à la puissance maximum en chauffage. Àpres l'activation, il est possible de régler le niveau du % de puissance de la chaudière, du minimum au maximum. La procédure est la suivante :

Appuyer simultanément sur les touches -Pendant au moins 6 secondes. Lorsque la fonction est activée, l'afficheur visualisera pendant quelques secondes l'indication « On » suivie ensuite par la ligne de programme « 303 » alternée à la valeur en % de la puissance de la chaudière.
Se servir des touches - m + pour regler progressivement la puissance (sensibilite 1%
Pour quitter, appuyer simultanément pendant au moins 6 secondes sur les touches comme cela est indiqué au premier point.

Appuyer sur la touche (or) pour visualiser, pendant 15 secondes, la valeur instantanee de la tempereature de depart.

12.4 VÉRIFICATION COMBUSTIONS

Pour le bon fonctionnement de la chaudière, la tendeur en CO2(O2) dans les combustions, doit respecter le champ de tolération indiqué dans le tableau suivant. Si la valeur de CO2(O2) relevante est différente, vérifier l'intégrité et les distances des électrodes. En cas de besoin, remplaçer les électrodes et les positionner de façon correcte. Si le problème ne se résout pas, il est possible d'utiliser la fonction décrite ci-après.

		G20		G25		G31
		CO2%	O2%	CO2%	CO2%	CO2%	O2%
Puisance maximum	Valeur nominale	8,7	5,4	8,6	5,4	10,0	6,0
	Valeur admise	8,2 - 9,3	6,3 - 4,3	8,1 - 9,2	6,3 - 4,3	9,5 - 10,5	6,8 - 5,2
Puisance d'allumage	Valeur nominale	8,7	5,4	8,6	5,4	10,8	4,8
	Valeur admise	8,2 - 9,3	6,3 - 4,3	8,1 - 9,2	6,3 - 4,3	10,3 - 11,3	5,5 - 4,1
Puisance minimum	Valeur nominale	8,8	5,2	8,7	5,2	10,0	6,0
	Valeur admise	8,2 - 9,3	6,3 - 4,3	8,1 - 9,2	6,3 - 4,3	9,5 - 10,5	6,8 - 5,2

La mesure des combustions doit être effectuee a l'aide d'un analyseur correctement etalonné.

Pendant son fonctionnement normal, la chaudière effectue des cycles d'autocontrôle des combustions. Dans cette phase, il est possible de constater, pour des laps de temps très brefs, des pics de CO également supérieurs à 1 000 ppm.

FUNCTION AJUSTEMENT COMBUSTIONS (CO_2%)

Cette fonction sert à effectuer un réglage partiel de la valeur de CO_2% . La procédure est la suivante :

• appuyer simultanément sur les touches + jP pendant au moins 6 secondes. Lorsque la fonction est activée, l'afficheur visualiserapendantquelques secondesl'indication «On »suivie ensuite par la ligne de programme «304 »alternée à la valeur en % de la puissance de la chaudière.
• Àpres l'allumage du brûleur, la chaudière se place à la puissance ECS maximum (100). Lorsque l'afficheur indique « 100 » il est possible d'effectuer un ajustement partiel de la valeur de CO₂ % ;
• appuyer sur la touche (IIP); l'afficheur indique « 00 » alterné au numéro de la fonction « 304 » (le symbole clignote);
  se servir des touches + pour diminuer ou augmenter le pourcentage de CO_2 (de-3 a +3).
• appuyer sur la touche (1) pour mémoriser la nouvelle valeur et revenir à l'affichage de la valeur de puissance « 100 » (la chaudière continue à fonctionner à la puissance maximum en ECS).

Cette procédure peut être utilisée également pour réguler le pourcentage de CO_2 à la puissance de mise en marche et à la puissance minimum en se servant des touches MR MR + après le point 5 de la procédure précédement décrite.

• Àpres avoir mémorisé la nouvelle valeur (point 5 de la procédure), appuyer sur la touche [w] pour amener la chaudière à la puissance d'allumage. Attendre que la valeur de CO₂ soit stable, procéder ensuite au réglage comme cela est décrit au point 4 de la procédure (la valeur de puissance est un nombre <> 100 et <> 0) et enfin mémoriser (point 5).
• appuyer de nouveau sur la touche (W) pour amener la chaudiere à la puissance minimum. Attendre que la valeur de CO_2 soit stable puis proceder au réglage comme cela est décrit au point 4 de la procédure (la valeur de puissance = 00);
• pour quitter la fonction, appuyer pendant au moins 6 secondes sur les touches comme cela est décrit au point 1.

12.5FONCTION DE PRECHAUFFAGE

La fonction de préchauffage assure un plus grand comport sanitaire et permet d'avoir instantanement de l'eau chaude à une valeur de température optimale. La fonction est activée à la fin d'un prélevement d'ECS. Lorsque la fonction est activée, la chaudière est en marche à la puissance minimum et le symbole clignote sur l'écran.

13.VANNE GAZ

Cet apparéil n'a besoin d'aucun réglage mécanique sur la vanne.

Le système est muni d'un dispositif d'adaptation électronique automatique.

Légende vanne gaz

Pi

Prise de pression alimentation gaz

13.1 MODALITÉS DE CHANGEMENT DE GAZ

Seul un Service d'assistance technique agrée peut adapter la chaudière au fonctionnement de gaz NATUREL à GPL ou vice-versa. Pour effectuer le tarage, configurer le paramètre P02 comme indiqué au chapitre CONFIGURATION PARAMÉTRES. Enfin, vérifier les combustions comme indiqué au chapitre FONCTIONS SPECIALES - CONTRÔLLE COMBUSTIONS.

Une fois les opérations de changement de gaz terminées nous vous conseillons d'indiquer le type de gaz sur la plaquette.

14.PROGRAMMATIONPARAMETRES

Pour programme les paramètres de la carte électronique de la chaudière, procédé de la façon suivante :

Appuyer simultanément sur les touches + pendant 6 secondes jusqu'à ce que la ligne de programme « P01 » soit affichee en alternance avec la valeur configurée;
- Se servir des touches m + pour faire defiler la liste des paramètres;
- En appuyant sur la touche (11), la valeur du paramètre sélectionné commence à clignoter; se servir des touches (10) pour modifier la valeur;
Appuyer sur la touche (IIP) pour valider la modifier ou bien appuyer sur la touche (OIR) pour quitter sans enregistrer.

De plus amples informations concernant les parametes indiqués dans le tableau suivant sont fournies avec les accessoires requis.

Chaudière	Régulateur d'amb.*	DESCRIPTION PARAMÉTRES	RéGLAGES D'USINE
			24/28 MI COMPACT	28/33 MI COMPACT
P01	P00	Informations producteur	00
P02	P01	Type de gaz utilisé00 = GAZ NATUREL - 01 = GPL	00
P03	P02	Système hydraulique00 = appareil instantané03 = appareil instantanée avec fonction de préchauffage05 = appareil avec ballon externe08 = appareil chauffage seulement	03
P04	P03	Réglage relais programmable 1 (voir instructions SERVICE)	02
P05	P04	Réglage relais programmable 2 (voir instructions SERVICE)	04
P06	P05	Configuration entrée sonde externe (voir instructions SERVICE)	00
P07..P09	P06..P08	Informations producteur	--
P10	P09	Réglage de la consigne de chauffage OT / RT(télécommande - Open Therm / Thermostat d'ambiance 230V ~)00 = La demande de température est la consigne de la télécommande01 = La demande de température est la consigne la plus élevéentre la télécommande et la chaudière02 = La demande de température est la consigne de la télécommande. Lethermostat d'ambiance active la chaudière	00
P11..P12	P10..P11	Informations producteur	--
P13	P12	Puisance maximum en chauffage (0-100 %)	86	54
P14	P13	Puisance maximum en ECS (0-100%)	100
P15	P14	Puisance minimum en chauffage (0-100 %)	00
P16	P15	Réglage maximum point de consigne (°C) chauffage00 = 85 °C - 01 = 45 °C	00
P17	P16	Temps de post-circulation pompé chauffage (01 ÷ 240 minutes)	03
P18	P17	Temps d'accente en mode chauffage avant une nouvelle mise en marche(00 ÷ 10 minutes) - 00 = 10 secondes	03
P19	P18	Informations producteur	07
P20	P19	Temps de post-circulation pompé en ECS (secondes)	30
P21	P20	Fonction anti-légionellose (°C) 00...54 = Désactivée - 55...67 = Activée(régler le valeur de température désirée)	00
P22	P21**	Informations producteur	00
P23	P22	Température maximum point de consigne eau chaude sanitaire (ECS)	60
P24	P23	Informations producteur	35
P25	P24	Dispositif de protection absence eau	00
P26..P31	P25..P30	Informations producteur	--
P32..P41	P31..P40	Diagnostic (voir instructions SERVICE)	--
P67	P66	Réglage Open Therm (OT) (voir instructions SERVICE) 02 = Open Therm Standard	02

• Le régulateur d'ambience modulant doit à minima être de version 2.8
  ** L'accès aux réglages installateurs n'est pas possible via le régulateur d'ambience modulant

14.1 RÉGLAGE DE LA PUISSANCE MAXIMALE DE CHAUFFAGE

Il est possible de diminuer la puissance maximale de chauffage de la chaudière selon les exigences de l'installation de chauffage asservie. Ci-après, le tableau avec les valeurs du paramètre P13 selon la puissance maximale souhaitée pour chaque modele de chaudière.

Pour acceder et modifier la valeur du parametre P13, proceeder comme indiqué au chapitre CONFIGURATION PARAMÉTRES.

Modèle de chaudière - PARAMETER P13 (%) / Puisance de chauffage (kW)

kW	24/28 MI COMPACT	28/33 MI COMPACT
4	0
5	4	0
6	8	4
7	13	7
8	17	11
9	21	14
10	25	18
12	33	25
14	42	32
16	50	39
18	58	46
20	67	54
22	75	61
24	86	68
26		75
28		80

15. IDENTIFICATION ET RÉSOLUTION DES PROBLEMES

Les anomalies visualisées sur l'afficheur sont identifiées par le symbole et par un numéro (code de l'anomalie). Pour connaître la liste complète des anomalies, voir le tableau suivant.

Si le symbole R est visualisé sur l'affché, l'anomalie nécessite une REMISE À ZÉRO de la part de l'utilisateur.

Pour REMETTURE A ZERO la chaudiere, appuyer pendant au moins 2 secondes sur la touche 01R . En cas d'affichages fréquents d'anomalies, veuillez contacter un centre d'Assistance Technique agrée.

E		Description anomalie	Intervention Service
09		Erreur raccordement vanne gaz	Vérifier les raccordements de la vanne gaz avec la carte électronique.
10		Capteur sonde extérieure en panne	Contrôr le capteur (*)
12		Échec de commutation du pressostat différentiel hydraulique	Contrôr le bon fonctionnement du pressostat et le câblage.
13		Contacts collés du pressostat différentiel hydraulique	Voir interventions indiquées dans E12
15		Erreur de commande de la vanne gaz	Vérifier les raccordements de la vanne gaz avec la carte électronique. Le cas échéant, replacer la carte électronique.
18		Remplissage automatique du circuit hydraulique en cours	Attendre la fin du cycle de remplissage.
19		Anomalie durant la phase de remplissage de l'installation	Contrôr le robinet de remplissage.
20		Capteur NTC de refoulement en panne	Contrôr le capteur (*)Vérifier la continuity du câblage de la sonde.Vérifier que le câblage n'est pas en court-circuit.
28		Capteur NTC fumées en panne	Contrôr la sonde NTC fumées (***).Vérifier la continuity du câblage de la sonde.Vérifier que le câblage n'est pas en court-circuit.
40		Capteur NTC de retour en panne	Voir interventions indiquées dans E20
50		Capteur NTC ECS endommagé (uniquement pour modèleCHAuffage seul avec ballon ECS)	Voir interventions indiquées dans E20
53		Conduit des fumées obstrué	Contrôr que le tuyau d'évacuation ne soit pas obstrué. Couper l'alimentation électrique à la chaudière pendant quelques secondes.
55		Carte électronique non éthalonnée	Activer la fonction calibrage automatique décrite dans la notice d'instructions des pièces de rechange.
83...87		Problème de communication entre carte chaudière et unité de commande. Probable court-circuit sur le câblage.	Contrôr les câblages entre l'appareil d'ambiance et la carte électronique ou la liaison RF.
92		Anomalie fumées pendant la phase d'étalonnage (recirculation de fumées probable)	Contrôr toute eventuelle recirculation de fumées. Activer la fonction de calibrage automatique décrite au paragraphe ENTRETIEN ANNUEL - RÉMPLACEMENT DES COMPOSANTS.
109		Présence d'air dans le circuit de chaudière (anomalie temporaire)	Vérifier le fonctionnement de la pompe (dévisser le bouchon frontal et se servir d'un tournevis pour débloquer la roue de la pompe). Vérifier le câblage d'alimentation de la pompe.
110		Intervention thermostat de sécurité pour surchauffe (pompe bloquée ou air dans le circuit de chauffage).	Vérifier le fonctionnement de la pompe (dévisser le bouchon frontal et se servir d'un tournevis pour débloquer la roue de la pompe). Vérifier le câblage d'alimentation de la pompe Vérifier l'intégrité du thermostat de seuil et le replacer le cas échéant Vérifier la continuité du câblage du thermostat de seuil
117		Pression circuit hydraulique trop élevé (> 2,7 bar)	Vérifiez que la pression de l'installation est égale à celle prescrite Voir paragraphe REMPLISSAGE CHAUDIÈRE.
118		Pression circuit hydraulique trop BASSE	Si la pression du circuit CH est < 0,5 bar, procédé au replissage (voir le paragraphe REMPLISSAGE CHAUDIÈRE). Vérifier le bon fonctionnement du pressostat hydraulique
125		Intervention de sécurité pour absence de circulation. (contrôle effectué par un capteur de température)	Voir interventions indiquées dans E109
128		Extinction flamme	Contrôr l'intégrité de l'électrode de détention et sa position (voir paragraphe ENTRETIEN ANNUEL - POSITIONNEMENT ELECTRODES). Vérifier la continuité du cable et le bon contact avec l'électrode de détention et l'allumeur. Voir interventions indiquées dans E92
129		Extinction de flamme en allumage	Contrôr l'intégrité de l'électrode de détention et sa position (voir paragraphe ENTRETIEN ANNUEL - POSITIONNEMENT ELECTRODES). Vérifier la continuité du cable et le bon contact avec l'électrode de détention et l'allumeur. Contrôr toute eventuelle recirculation de fumées.
130		Intervention sonde NTC fumées pour surchauffe	Vérifier l'échange thermique de l'échangeur eau/fumées : faible circulation possible ou présence de calcaire. Contrôr la sonde NTC fumées (**).
133		Défaut d'allumage (5 tentatives)	Vérifier que la vanne d'arrêt du gaz est ouverte et qu'il n'y a pas d'air dans le circuit d'alimentation du gaz. Vérifier la pression d'alimentation du gaz. Vérifier la continuité du cable et le bon contact avec l'électrode de détention et l'allumeur. Voir interventions indiquées dans E92 Vérifier le bon fonctionnement de l'évacuation des condensats.
134		Vanne gaz bloquée	Vérifier la pression d'alimentation du gaz. Contrôr l'intégrité et la position des electrodes de détention et allumage, ainsi que ses câblages (voir paragraphe ENTRETIEN ANNUEL - POSITIONNEMENT ELECTRODES). Le cas échéant, replacer la carte électronique.
135		Erreur interne carte	Remplacer la carte électronique.
154		Test de contrôle de la sonde de refoulement/retour	Voir interventions indiquées dans E109
160		Anomalie fonctionnement ventilateur	Vérifier le bon fonctionnement du ventilateur. Vérifier que le câblage d'alimentation du ventilateur est raccordé à la carte électronique.
178		Intervention du thermostat de sécurité due à surchauffe sur installation à basse température	Vérifier le bon fonctionnement de la pompe et la circulation de l'eau dans l'installation à basse température. Vérifier le câblage d'alimentation de la pompe.
317	162	Fréquence d'alimentation électrique erronée	Vérifier si la fréquence d'alimentation électrique erronée est due à des causes externes à la chaudière. Le cas échéant, contacter l'organisme de fourniture de l'énergie électrique.
321	163	Capteur NTC ECS endommagé	Voir interventions indiquées dans E20
384	164	Flamme parasite (anomalie interne)	Contrôr le bon fonctionnement de la vanne gaz.
385	165	Tension d'alimentation trop basse	Tension d'alimentation trop basse V<175V. Vérifier si les chutes d'alimentation sont dues à des causes extérieurs à la chaudière; si tel est le cas, contacter la société de distribution de l'énergie électrique.

() Sonde externe : valeur de résistance à froid d'environ 1 kΩ à 25 °C (la résistance décroît proportionnellement à l'augmentation de la température).
() Capteur NTC de refoulement, retour et sanitaire : valeur de résistance à froid d'environ 10 kΩ à 25 °C (la résistance décroît proportionnellement à l'augmentation de la température).
(**) Sonde NTC fumées : valeur de résistance à froid d'environ 20 kΩ à 25 °C (la résistance décroît proportionnellement à l'augmentation de la température).

En cas d'anomalie, le rétroéclairage de l'afficheur s'allume et affiche le code d'erreur correspondant. Il est possible d'effectuer 5 tentatives consécutives de réarmement après quoi la chaudière se met en mode sécurité. Pour effectuer une nouvelle tentative de réarmement, il est nécessaire d'attendre au moins 15 minutes.

La chaudière est construite selon toutes les prescriptions des Normes européennes de reference. Elle est notamment équipée des dispositifs suivants :

Thermostat de sécurité

Ce dispositif, dont le capteur est placé au départ du chauffage, interrompt l'arrivée de gaz au brûleur en cas de surchauffe de l'eau contenue dans le circuit primaire.

Il est interdit de mettre ce dispositif hors-service.

- Sonde NTC fumées

Ce dispositif est situé sur l'échangeur eau fumées. La carte électronique bloque l'alimentation en gaz au brûleur en cas de surchauffe.

Il est interdit de mettre ce dispositif hors-service.

- Détector de flamme par ionisation

L'électrode de détention garantit la sécurité en cas de manque de gaz ou d'interallumage incomplet du brûleur principal. Dans ces conditions la chaudière est mise en sécurité.

Pressostat hydraulique

Ce dispositif permet d'allumer le bruleur principal seulement si la pression de l'installation est supérieure a 0,5 bar.

Postcirculation pompe

La postcirculation de la pompe, obtenue par gestion electronicque, dure 3 minutes et est activée dans la fonction de chauffage, après la coupure du bruleur principal, par l'intervention du thermostat d'ambiance.

Dispositif antigel

La gestion électronique de la chaudière dispose d'une fonction antigel en mode chauffage et en mode ECS. Lorsque la température de départ est inférieure à 5^ , ce système met en marche le brûleur jusqu'à obtaining une temperature de départ de 30^ . Cette fonction est opérationnelle si la chaudière est sous tension, s'il y a du gaz et si la pression de l'installation est celle prescrite.

Antiblocage pompe

S'il n'y a pas de demande de chaleur en fonction chauffage et/ou en fonction sanitaire pendant 24 heures consécutives, la pompe se met en marche automatiquement pendant 10 secondes.

Antiblocage vanne à trois voies

S'il n'y a pas de demande de chaleur en fonction chauffage pendant 24 heures, la vanne à trois voies effectue une commutation complete.

- Soupape de sécurité hydraulique (circuit de chauffage)

Ce dispositif, etalonné à 3 bars, est asservi au circuit de chauffage. Il est conseilé de raccorder la soupape de sécurité à un pot de purgege. Il est interdit de l'utiliser pour vider le circuit de chauffage.

- Pré-circulation de la pompe de chauffage

En cas de demande de fonctionnement en mode chauffage, l'appareil peut proceder à une pré-circulation de la pompe avant allumage du brûleur. La durée de cette pré-circulation dépend de la température de fonctionnement et des conditions d'installation et elle varie de quelques secondes à plusieurs minutes.

17.CARACTERISTIQUES DÉBIT/HAUTEUR MANOMÉTRIQUE À LA PLAQUE

La pompe utilisée est du type à grande hauteur manometrique et adapté à l'utilisation sur n'importe quel type d'installation de chauffage mono ou bitube. La soupape automatique de purge de l'air incorporee dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

LEGENDE GRAPHIQUES POMPE -Annexe « SECTION » E

Q	DéBIT	MIN	Vitesse de modulation minimale
H	HAUTEUR MANOMÉTRIQUE	MAX	Vitesse de modulation maximale

18.ENTRETIEN ANNUEL

Si la chaudière était en marche, laisser refroidir la chambre de combustion et les conduits.

Avant d'effectuer toute opération, couper l'alimentation électrique à la chaudière. Une fois les opérations d'entretien terminées, reprogrammer les paramètres d'origine de fonctionnement de la chaudière eventuellement modifiés.

Pour le nettoyage de l'appareil n'utilise pas de substances abrasives, agressives et/ou facilement inflammables ( comme par exemple essence, acétone, etc).

Pour assurer une efficacité optime à la chaudière, il faut effectuer les contrôles suivants une fois par an :

• contrôle de l'aspect et de l'échéité des joints du circuit de gaz et du circuit de combustion. Remplacer les joints endommagés par des pieces de rechange neuves et originales ;
• contrôle de l'état et de la position des électrodes d'allumage et de détction de la flamme ;
• contrôle de l'état du brûleur et de sa fixation ;
• contrôle de la présence d'eventuelles impuretés à l'intérieur de la chambre de combustion ; Pour ce faire, utiliser un aspirateur ;
• contrôle de la pression de l'installation de chauffage;
• contrôle de la pression du vase d'expansion;
• contrôle du bon fonctionnement du ventilateur;
• contrôle de la présence d'eventuelles obstructions dans les conduits d'évacuation et d'aspiration ;
• contrôle de la présence d'eventuelles impuretés à l'intérieur du siphon (pour les chaudières à condensation);
• contrôle de l'intégrité de l'anode de magnésium, si présente, dans les chaudières équipées deallon.

Pour la vidange et le nettoyage du siphon, veuillez ne pas utiliser le bouchon de service present sur le fond de celui-ci. Sortez le siphon de la chaudière et nettoyez-le avec un jet d'eau. Remplissez le siphon d'eau claire et remettez-le en place en veillant à ce que toutes les connexions soient bien rétables.

18.1PARAMETRES DE COMBUSTION

Pour mesurer le rendement de la combustion et le niveau d'hygiene des produits de combustion, la chaudière est équipée de deux prises destinées à cet usage spécifique. Une prise est raccordée au circuit d'évacuation des fumées (A) et permet de relever le niveau d'hygiene des produits de combustion ainsi que le rendement de la combustion. L'autre est raccordée au circuit d'aspiration de l'air combustant (B) dans laquelle on peut contrôler la remise en circulation eventuelle des produits de combustion dans le cas de conduits coaxiaux. Dans la prise raccordée au circuit des fumées on peut relever les paramétres suivants:

• température des produits de combustion;
• concentration d'oxygène (O_2) ou de dioxyde carbone (CO_2) ;
• concentration d'oxyde de carbone (CO).

La température de l'air comburant doit être relevée dans la prise raccordée au circuit d'aspiration de l'air (B), en introduisant la sonde de mesure pour environ 8 cm (C).

Pour activer la « FONCTION DE RAMONAGE » voir le paragraphe 12.3.

18.2GROUPE HYDRAULIQUE

Pour des zones particulières, où les caractéristiques de durété de l'eau dépassent les valeurs de 20^ ( 1^ = 10 mg de carbonate de calcium par litre d'eau) il faut prévoir l'installation d'un doseur de polyphosphates ou de tout autre apparéil d'une efficacité au moins équivalente conforme aux réglementations en vigueur.

A	Vis de fixation de l'échangeur sanitaire
B	Capteur de priorité sanitaire avec filtre
C	Robinet d'évacuation chaudière / installation (C-1 & C-2: accès au robinet C - côte inférieur de la chaudière)
D	Sonde de température NTC sanitaire
E	Capteur de pression eau circuit de chauffage

18.2.1 NETTOYAGE DU FILTRE EAU FROIDE

La chaudiere est equipée d'un filtr eau froide, placé sur le groupe hydraulique ( B). Pour nettoyer le filtr procedure de la maniere suivante :

vider l'eau contenue dans le circuit sanitaire ;
- dévisser l'écrou liént sur le groupe capteur de flu;
- extraire de son logement le capteur et son filtré ;
- éliminer les impuretés évientuèlement générées.

En cas de remplacement et/ou nettoyage des joints toriques "OR" du groupe hydraulique, ne pas utiliser comme lubrifiants des huiles ou des graisses mais exclusivement de la Molykote 111.

18.3POSITIONNEMENT DES ÉLECTRODES

18.4REEMPLACEMENT DES COMPOSANTS

En cas de remplacement d'un des composants suivants ou de plusieurs d'entre eux :

• Échangeur eau-fumées
• Ventilateur
• Vanne gaz
  Injecteur gaz
  Bruleur
• Électrode de détction de flamme

il est nécessaire d'activer la procédure d'Étalonnage Automatique décrite ci-après, puis contrôle et au besoin régler la valeur de CO_2% comme cela est décrit au paragraphe « FONCTION AJUSTEMENT COMBUSTIONS (CO₂%) »

Lors de toute intervention sur la chaudiere, il est recommandé de controler l'integrité et la position de l'électrode de détction de flamme et de la replacer si elle est endommagée.

FONCTION D'ETALONNAGE AUTOMATIQUE

Appuyer simultanément pendant au moins 6 secondes sur les touches (O/R), puis lorsque l'afficheur indique « On » appuyer sur la touche (I/P) (d'ici 3 secondes après avoir appuyé sur les touches précédentes).

Si l'afficheur indique « 303 » cela signifie que la fonction d'Étalonnage Automatique n'a pas été activée. Mettre la chaudière hors tension pendant quelques secondes puis recommencer la procédure précédément décrite.

Lorsque la fonction est activée, les symboles clignotent sur l'afficheur.

Après la séquence d'allumage, qui peut parfois nécessiter plusieurs tentatives, la chaudière effectue trois opérations (d'une durée d'environ 1 minute chacune), à savoir qu'elle se place tout d'abord à la puissance maximum, puis à la puissance d'allumage et enfin à la puissance minimum. Avant de passer à l'étape successive (de la puissance maximum à la puissance d'allumage et ensuite à la puissance minimum), l'afficheur montrera pendant quelques secondes les symboles P . Pendant cette phase, l'afficheur montre, en alternance, le niveau de puissance atteint par la chaudière et la tempéature de départ.

Lorsque les symboles clignotent simultanement, cela signifie que la fonction d'etalonnage est terminée.

Pour quitter la fonction, appuyer sur la touche (0R) ; l'afficheur montre l'indication ESC(Echap).

19.DÉMANTÉLEMENT, ÉLIMINATION ET RECYCLAGE

Seuls des techniciens qualifiés sont autorisés à intervenir sur l'appareil et l'installation.

Avant de démanteler l'appareil, s'assurer que la source d'alimentation est débranchée, que la vanne d'arrivée de gaz est fermée et que tous les branchements de l'installation et de la chaudière sont mis en sécurité.

Éliminer l'appareil correctement conformément aux lois et dispositions en vigueur. L'appareil et les accessoires ne peuvent pas été éliminés avec les déchets normaux.

Plus de 90% des matériaux composant l'appareil sont recyclables.

20.CARACTERISTIQUES TECHNIQUES

Modèles : MPX		24/28 MI COMPACT	28/33 MI COMPACT
Cat.		II2Er3P
Type de gaz	-	G20 - G25 - G31
Débit thermique nominal sanitaire	kW	28,9	34,0
Débit thermique nominal chauffage	kW	24,7	28,9
Débit thermique réduit	kW	3,9	4,8
Puisance thermique nominale sanitaire	kW	28,0	33,0
Puisance thermique nominale 80/60 °C	kW	24,0	28,0
Puisance thermique 80/60 °C régulée en chauffage	kW	24,0	20,0
Puisance thermique nominale 50/30 °C	kW	26,1	30,6
Puisance thermique réduite 80/60 °C	kW	3,8	4,7
Puisance thermique réduite 50/30 °C	kW	4,1	5,1
Rendement nominal 50/30 °C	%	105,8	105,8
Pression maximum eau circuit de chauffage	bar	3,0
Pression minimum eau circuit de chauffage	bar	0,5
Capacité eau vase d'expansion	I	7
Pression minimum du vase d'expansion	bar	0,8
Pression maximum eau circuit sanitaire	bar	8,0
Pression minimum dynamique circuit sanitaire	bar	0,15
Débit minimum eau circuit sanitaire	l/min	2,0
Production eau sanitaire avec ΔT = 25 °C	l/min	16,1	18,9
Production eau sanitaire avec ΔT = 35 °C	l/min	11,5	13,5
Débit spécifique « D » (EN 13203-1)	l/min	13,4	15,8
Plage températures circuit de Chauffage/ECS	°C	25+80 / 35+60
Typologie décharges	-	C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23
Diamètre conduit d'évacuation concentrique	mm	60/100
Diamètre conduits évacuation séparés	mm	80/80
Débit massique des fumées max.	kg/s	0,014	0,016
Débit massique des fumées min.	kg/s	0,002	0,002
Température des fumées max.	°C	80	80
Pression d'alimentation gaz 2Er (G20/G25)	mbar	20 / 25
Pression d'alimentation gaz 3P (G31)	mbar	37
Tension/Fréquence d'alimentation électrique	V/Hz	230 / 50
Puisance électrique nominale	W	99	106
Poids net	kg	34	35
Dimensions hauteur / largeur / profondeur	mm	700 / 400 / 299
Indice de protection contre l'humidité (EN 60529)	-	IPX5D
Certificat CE	n°	0085CL0214

CONSOMMATIONS DÉBIT THERMIQUE Qmax et Qmin

Qmax (G20) - 2Er (34,02 MJ/m3)	m3/h	3,06	3,60
Qmin (G20) - 2Er (34,02 MJ/m3)	m3/h	0,41	0,51
Qmax (G25) - 2Er (29,25 MJ/m3)	m3/h	3,55	4,18
Qmin (G25) - 2Er (29,25 MJ/m3)	m3/h	0,48	0,59
Qmax (G31) - 3P (46,30 MJ/kg)	kg/h	2,25	2,64
Qmin (G31) - 3P (46,30 MJ/kg)	kg/h	0,30	0,37

21.PARAMÉTRES TECHNIQUES

DE DIETRICH MPX			24/28 MI COMPACT	28/33 MI COMPACT
Chaudière à condensation			Oui	Oui
Chaudière BASSE Température(1)			Non	Non
Chaudière de type B1			Non	Non
Dispositif de chauffage des locaux par co-génération			Non	Non
Dispositif de chauffage mixte			Oui	Oui
Puisance thermique nominale	Prated	kW	24	28
Production de chaleur utile à la puissance- ce thermique nominale et en régime hau-te température(2)	\( P_4 \)	kW	24.0	28.0
Production de chaleur utile à 30 % de la puissance thermique nominale et en régime basse température(1)	\( P_1 \)	kW	8.0	9.4
Efficacité énergétique sausonnière pour le chauffage des locaux	\( \eta_s \)	%	93	93
Efficacité utile à la puissance thermique nominale et en régime haute températu-re(2)	\( \eta_4 \)	%	87.9	88.1
Efficacité utile à 30 % de la puissance thermique nominale et en régime basse température(1)	\( \eta_1 \)	%	98.0	98.1
Consommation d'électricité auxiliaire
Pleine charge	elmax	kW	0.042	0.041
Charge partielle	elmin	kW	0.013	0.013
Mode veille	\( P_{SB} \)	kW	0.003	0.003
Autres caractéristiques
Pertes thermiques en régime stabilisé	\( P_{stby} \)	kW	0.035	0.040
Consommation d'électricité du brûleur d'allumage	\( P_{ign} \)	kW	0.000	0.000
Consommation annuelle d'énergie	\( Q_{HE} \)	GJ	74	87
Niveau de puissance acoustique, à l'in-terieur	\( L_{WA} \)	dB	48	53
Émissions d'oxydes d'azote	\( NO_X \)	mg/kWh	17	15
Paramètres eau chaude sanitaire
Profil de soutirage déclaré			XL	XL
Consommation journière d'électricité	\( Q_{elec} \)	kWh	0.355	0.367
Consommation annuelle d'électricité	\( AEC \)	kWh	78	81
Efficacité énergétique pour le chauffage de l'eau	\( \eta_{wh} \)	%	83	81
Consommation journière de combusti ble	\( Q_{fuel} \)	kWh	22.870	23.740
Consommation annuelle de combustible	\( AFC \)	GJ	17	18
(1) Par BASSE température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières BASSE température et de 50 °C pour les autres dispositifs de chauffage.(2) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage.

22.FICHE DE PRODUIT

DE DIETRICH MPX		24/28 MI COMPACT	28/33 MI COMPACT
Chauffage des locaux - application à température		Moyenne	Moyenne
Chauffage de l'eau - Profil de soutirage déclaré		XL	XL
Classe d'efficacité énergétique saisonnière pour lechauffage des locaux		A	A
Classe d'efficacité énergétique pour le chauffage de l'eau		A	A
Puisance thermique nominale (Prated ou Psup)	kW	24	28
Chauffage des locaux - consommation annuelle d'énergie	GJ	74	87
Chauffage de l'eau - consommation annuelle d'énergie	kWh(1)	78	81
	GJ(2)	17	18
Efficacité énergétique saisonnière pour le chauffage des locaux	%	93	93
Efficacité énergétique pour le chauffage de l'eau	%	83	81
Niveau de puissance acoustique LWA à l'intérieur	dB	48	53
(1) Électricité(2) Combustible

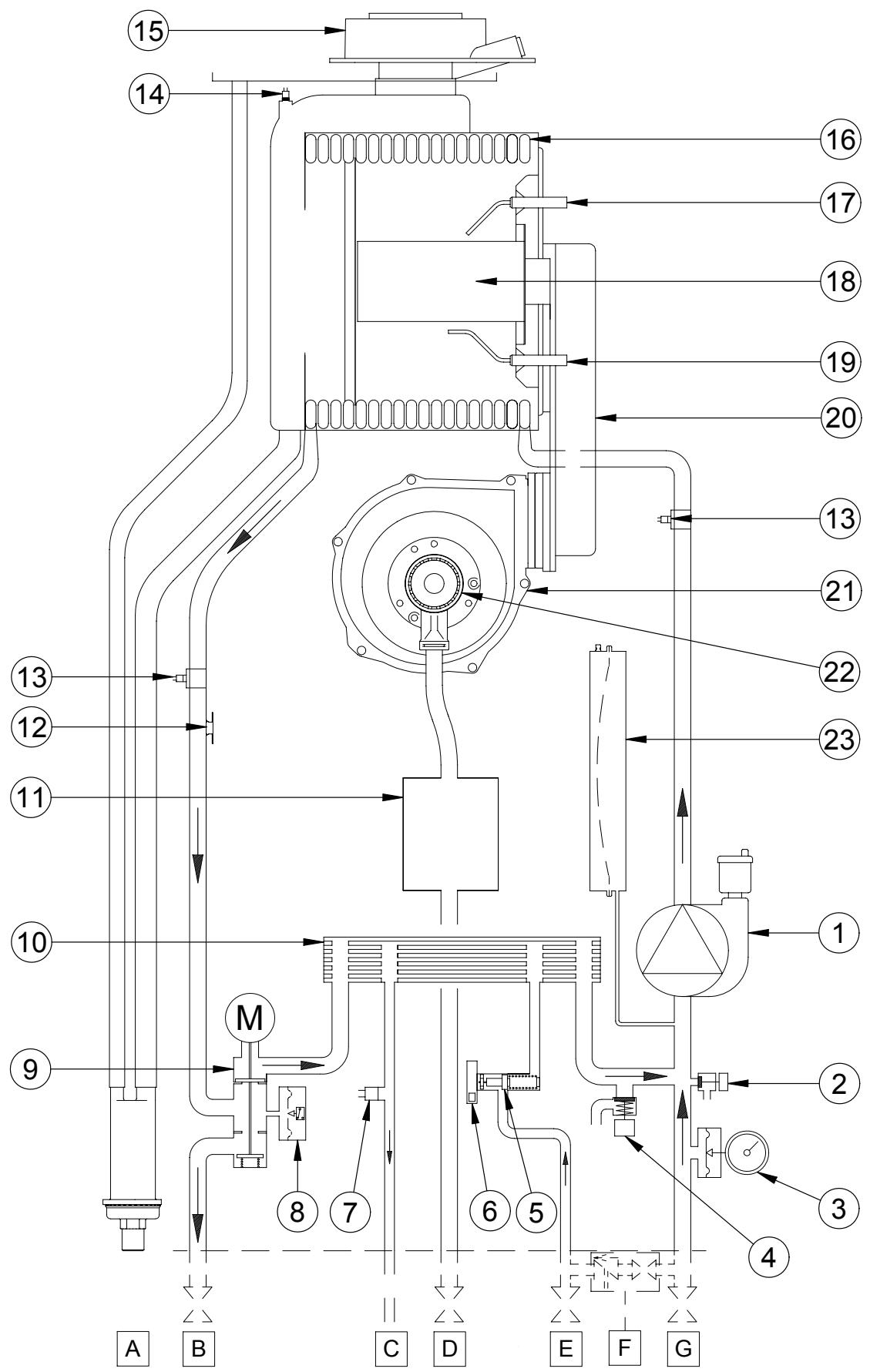

1	Pompe avec séparateur d'air
2	Robinet d'évacuation chaudière
3	Manomètre
4	Soupape de sécurité hydraulique
5	Capteur de flux avec filtre et limiteur de débit
6	Capteur de priorité sanitaire
7	Sonde NTC sanitaire
8	Capteur de pression hydraulique
9	Vanne motorisée à trois voies
10	Échangeur sanitaire
11	Vanne gaz
12	Thermostat de sécurité
13	Sonde NTC chauffage
14	Sonde fumées
15	Raccord coaxial
16	Échangeur eau-fumées
17	Électrode d'allumage
18	Brûleur
19	Électrode de détention de flamme
20	Collecteur mélange air-gaz
21	Ventilateur
22	Venturi
23	Vase d'expansion
A	Siphon avec évacuation des condensats
Équipement disponible en tant qu'accessoire :
B	Robinet début eau de chauffage avec robinet de vidange
C	Raccord sortie eau chaude sanitaire/Ballon
D	Robinet entrée GAZ
E	Robinet entrée eau froide sanitaire
F	Groupe de replissage chaudière (déconnecter / robinet)
G	Robinet retour eau chauffage

	fr
1	Fusibles
2	Alimentation électrique 230 V
3	Thermostat d'Ambiance (TA)
4	Ventilateur
5	Thermostat de sécurité
6	Vanne gaz
7	Capteur de priorité sanitaire
8	Sonde fumées
9	Capteur de pression
10	Sonde retourCHAuffage
11	Sonde départchauffage
12	Sonde NTC sanitaire
13	Branchement accessoires
14	Sonde extérieure
15	Électrode de détention de flamme
16	Électrode d'allumage
17	Vanne motorisée à trois voies
18	Pompe
C	Bleu
M	Marron
N	Noir
R	Rouge
G/V	Jaune/Vert
V	Vert
B	Blanc
G	Gris
Y	Jaune
P	Violet

A B	Lmax = 10 m - Ø 60/100 mm
	Lmax = 25 m - Ø 80/125 mm
C D	Lmax = 9 m - Ø 60/100 mm
	Lmax = 24 m - Ø 80/125 mm
E	Lmax = 10 m - Ø 60/100 mm
	Lmax = 25 m - Ø 80/125 mm
F G	Lmax = 10 m - Ø 60/100 mm
	Lmax = 25 m - Ø 80/125 mm
H	Lmax = 8 m - Ø 60/100 mm
	Lmax = 23 m - Ø 80/125 mm
I	Lmax = 9 m - Ø 60/100 mm
	Lmax = 24 m - Ø 80/125 mm

C

D

PARAMÈTRES MODIFIÉS
N°	VALEUR	REMARQUES
