Merk	DE DIETRICH
Model	DRS920JE
Producttype	Koel-vriescombinatie
Afmetingen (H x B x D)	1225 x 560 x 550 mm
Klimaatklassen	SN (10°C – 32°C), N (16°C – 32°C), ST (16°C – 38°C), T (16°C – 43°C)
Voeding	230 V / 50 Hz, vereist een geaard stopcontact
Energieverbruik	Niet gespecificeerd in de handleiding
Nuttige inhoud koelkast	Niet gespecificeerd in de handleiding
Nuttige inhoud vriezer	Niet gespecificeerd in de handleiding
Thermostaat	Instelling van 1 (hoogste temperatuur) tot 6 (laagste temperatuur), stand 0 voor uitschakeling
Ontdooiingstype	Koelkast: automatisch; Vriezer: handmatig
Binnenverlichting	Vervangbare lamp (vermogen niet gespecificeerd)
Inbegrepen accessoires	Verwijderbare legplanken, deurvakken, ijsblokjesbak, plastic spatel
Deur reversibiliteit	Ja, mogelijk
Inbouwinstallatie	Ja, met specifieke instructies
Gewicht	Niet gespecificeerd in de handleiding
Geluidsniveau	Niet gespecificeerd in de handleiding
Energielabel	Niet gespecificeerd in de handleiding
Garantie	Niet gespecificeerd in de handleiding
Klantenservice	Neem contact op met DE DIETRICH klantenservice op 0892 02 88 04 (0,34 € incl. btw/min)

Veelgestelde vragen - DRS920JE DE DIETRICH

Hoe stel ik de temperatuur van de koelkast in?

Draai aan de thermostaatknop in het koelkastcompartiment. Stand 1 is de hoogste temperatuur, stand 6 de laagste. Stand 0 schakelt het apparaat uit. Een middelste stand wordt aanbevolen.

Wat te doen als het apparaat te veel koelt?

Controleer de thermostaatinstelling en draai deze naar een minder koude stand. Raadpleeg het gedeelte Temperatuurinstelling van de handleiding.

Hoe ontdooi ik de vriezer?

Wikkel het voedsel in krantenpapier en plaats het op een koele plek. Zet de thermostaat op 0 of trek de stekker uit het stopcontact. Laat de deur open tot de rijp is gesmolten. Droog daarna het compartiment af en zet de thermostaat terug in de normale stand.

Hoe maak ik de binnenkant van de koelkast schoon?

Gebruik lauw water met baking soda. Spoel en droog grondig. Gebruik nooit schurende middelen of metalen voorwerpen.

Wat te doen bij stroomuitval?

Open de deur niet. Als de stroomuitval minder dan 12 uur duurt en de vriezer vol is, blijven de etenswaren bevroren. Anders, gebruik ze snel.

Hoe draai ik de deur?

Demonteer de bovenste en onderste scharnierpen, plaats ze aan de andere kant en monteer de deur weer. Gedetailleerde instructies staan in de handleiding.

Waarom verzamelt zich water op de bodem van de koelkast?

Het afvoergaatje voor ontdooiwater is waarschijnlijk verstopt. Maak het schoon met het meegeleverde staafje, dat in de opening zit.

Het apparaat maakt geluid, is dat normaal?

Ja, geluiden van koelmiddelcirculatie en het zoemen van de compressor zijn normaal. Zorg ervoor dat het apparaat waterpas staat en dat er niets tegen de wanden aankomt.

Hoe vervang ik de binnenlamp?

Haal de stekker uit het stopcontact. Draai de schroef van de lampkap los, haak het beweegbare deel los en vervang de lamp door een met hetzelfde vermogen. Monteer alles weer.

Waar vind ik het serienummer en het model?

Deze staan op het typeplaatje aan de binnenkant van het apparaat, linksonder. Noteer ze voor de klantenservice.

GEBRUIKSAANWIJZING DRS920JE DE DIETRICH

FR GUIDE D'INSTALLATION & D'UTILISATION
EN INSTRUCTIONS FOR USE
NL GEBRUKSAANWIJZING
DE BEDIENUNGSCANLEITUNG

Réfrigérateur

Refrigerator

Ijkast

Kühlschrank

DRS 920 JE

De Dietrich

LES NOUVEAUX OBJECTS DE VALEUR

Chere Cliente, Cher Client,

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achechterblijven, dan dient de neue gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te konnen beschikken.

Indien dit apparaat in deplaats van een oud model met haak- of veersluiting opgesteld worden, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet worden, onbruikbaar te makeen.

Deze waarschuwingen zijn bedoeld voor uw en andermans geziligheid. U worden geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is nicht bedoeld voor gebruik door kinderen, Personen met verminderde lichamelijke, zintuigelijkke of geestelijkke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veilighheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen Niet zonder toezicht in de buurt van het apparaat.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen waarvan te veranderen.
• Neem vór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aanchter- en onderkant hunnen scherp zich. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijkke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodate, in afwachting van wegbrengen of weghalen, spelende kinderen er zich Niet in op kuren sluiten of aan een elektrische schok bloot+kunnen staan.

• Plaats nooit elektrische apparaten (bijv. ijsmachines) in de kast.

Onderhoud / Reparatie

• Een eventueleoodzakelijk wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installmentie van dit apparaat, mag uitsluitend door een daartoe bevoegt persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zichn. Werkzaamheden die door personen zonder deoodzakelijkke kennis uitgevoerd worden, hunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamhedenuitvoeren door een erkend servicecentrum en LASTe geen andere dan originele onderdelenplaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient waarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat Niet zich te repareren. Reparations welke door Niet-deskundige Personen uitgevoerd worden,{kunnen tot schade of letsel leiden. Raadpleeg het plaatselijke servicecentrum en vraag.altijd om originele reserveonderdelen.

Gebruik

• Huishoudelijkke koel- en/of vriesapparatenং发展格局
• Huisluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, Niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen gegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Geen voorwerpen of methodes gebruiken om het ontdooiprocesse te versnellen die nicht door de fabrikant� aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te make; dit zou het apparaat konnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes können door bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat Niet op het aansluijsnoer staat.
• Plaats het apparaat met z'n achterkant zo zich dicht可想而知 bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Milieubescherming

• Het koelsystem en het isolatiematerialiaal van dit apparaat bevatten geen koelgassen die schadelijkঋn voor de ozonlaag. Het apparaat mag Niet worden afgevoerd met het huisvuil of op de schroothoop om beschadiging van het koelsystem te Voorkomen met name aan dechterzijde van het apparaat. Neem contact op met uw gemeentehuis om te weten te komen op welke manier u dit soort apparaten kunt afvoeren.

De materialen gezruikt voor dit apparaat en geidentificerd met dit symboleren recyclingeerbaar. Weggooien van oude apparaten

Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去ECHTERaar een plaatssworden gebracht waare elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgtdat dit product op de correcte manier wordt verwijderd,voorkomtu mogelijk voor mens en milieu negatieve gevolgen die zich zonden

kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Weggooien

Informatie over de verpakking van het apparaat

PE<=polyethyleen
PS<=schuimpolystyrol
PP<=polypropyleen

Weggooien van oude apparaten

Inhoud

• De materialen in dit apparaat die voorzien zijn van het symbol zich geschikt voor recycling.
  Alle gebruekte materialen zijn nicht schadelijk voor het milieu!
  Informatie over afhaaltijden of inzamelplaatsen zijn te verkrijgen bij deplaatselijke reinigingsdienst of het gemeenthuis.
  Veiligheid 27
  Weggooien 28
  Gebruik Voor ingebruikname / Ingebruikname / Instellen van de temperatuur / Interieur 29
  Uitleg van de symbolische tekens van het koude gebied / Tips 30
  Vriesluimte - Instellen van de temperatuur / Interieur / Tips / Onderhoud Ontdooien 31
  Schoonmaken / Vervangen van de lamp / Storingen 32
  Klantenservice 33
  Technische gegevens 33

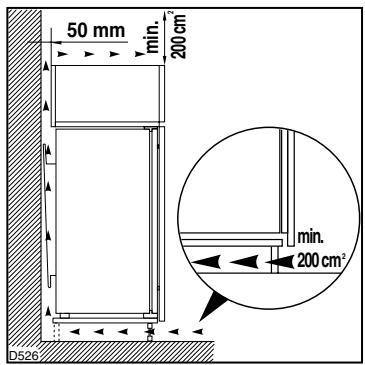

  Installatie Plaats van opstelling 33
  Elektrische aansluiting 34

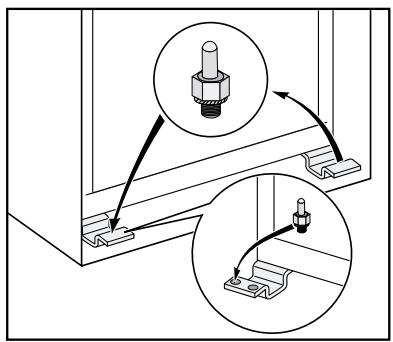

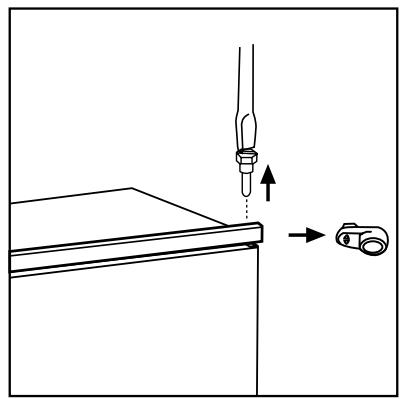

  Wijzigenvandedeurddraairichting 34

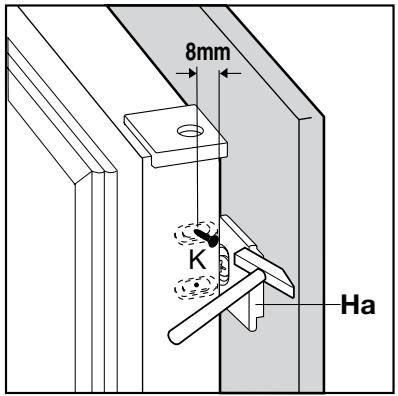

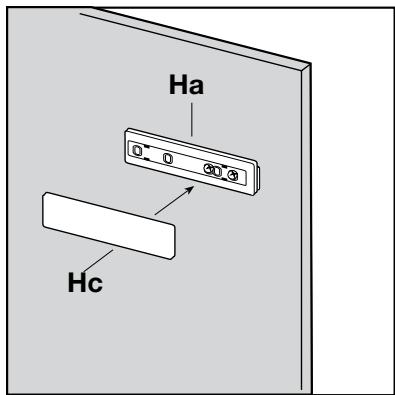

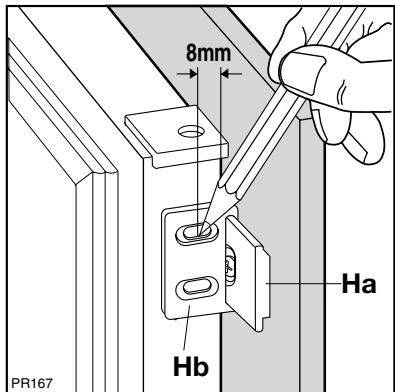

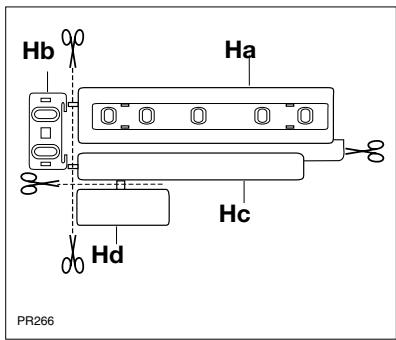

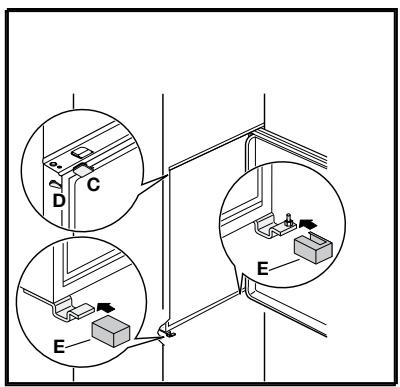

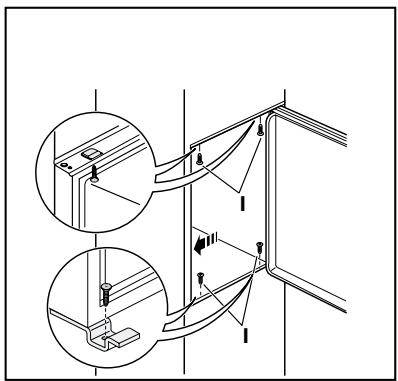

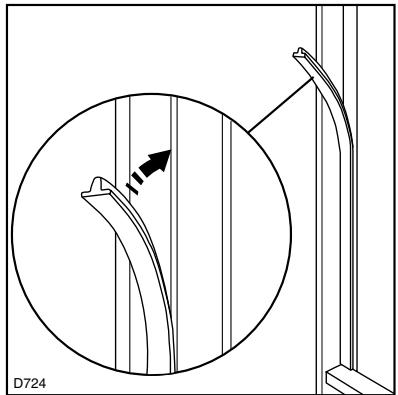

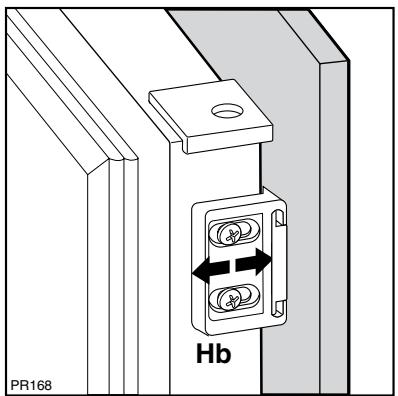

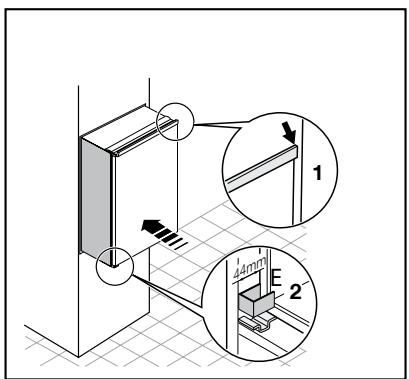

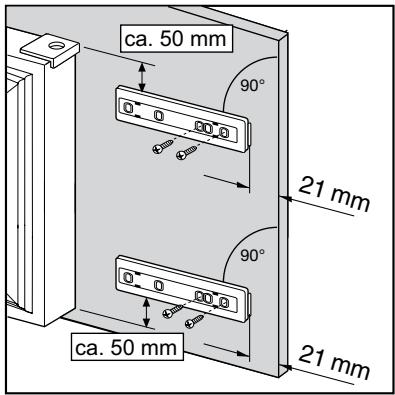

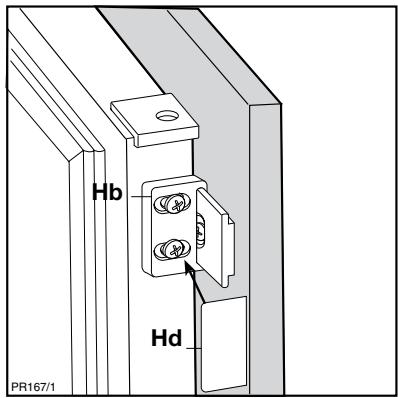

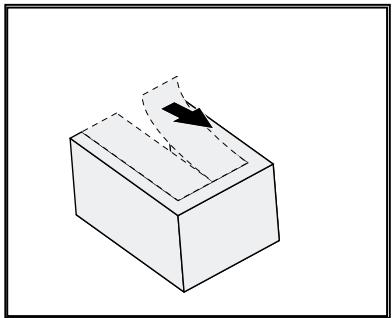

  Inbouw 35

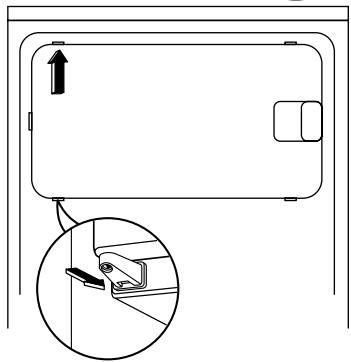

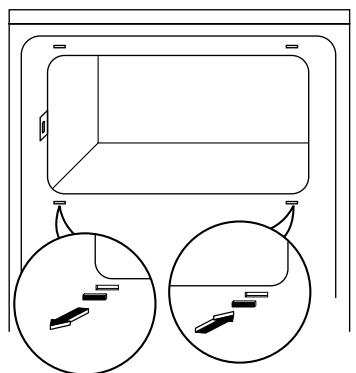

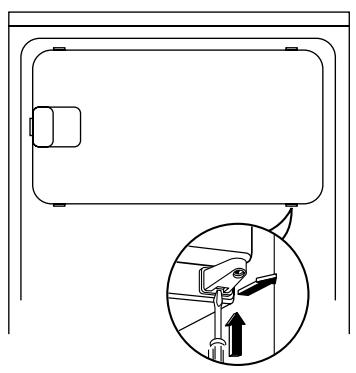

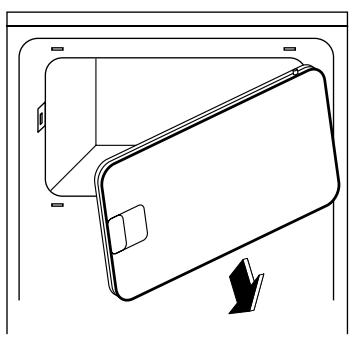

  Wijzigen van de draairichting van het vriesvakdeurtje 37

Voor ingebruikname

Wacht, na hetplaatsen van het apparaat, ten minste twee uuren alvorens de stekker in het stopcontact te steken. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien.

• Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een/Newu apparaat weg te nemen. Droog verwolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou+kennen beschadigen.

Het apparaat en onderdelen van het interieur zich voor het transport beschermd.

Plakband links en rechts aan de buitenkant van de deur verwijderen. Alle plakband en bekledingsdelen uit het interieur verwijderen.

Ingebruikname

• Steek de stekker in het stopcontact.

Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand).

• De koelkast is nu in werkung. De werkung van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Instellen van de temperatuur

• De temperatuurregelaar bevindt zich in de koelruimte rechts boven.

• Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequently waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;

• deplaats van het apparaat.

• De temperatuur worden automatisch geregeld.

• Stand ,1" = warmste binnentenperatuar

• Stand ,6" = koudste binnentenperatuar
• Stand ,0 " = koeling uit

Wij adviseren u de knop aanvankelijk op de middenstand te draaien.

Interieur

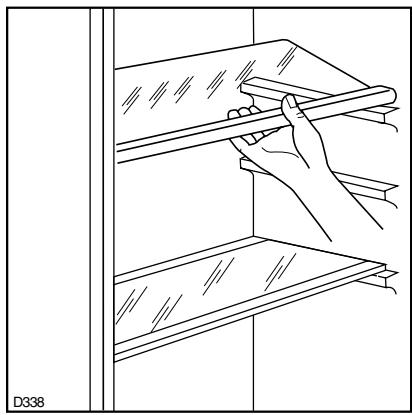

Legvlakken

• De legvlakken zijn in hoogte verstelbaar.
• Daartoe het legvlak zoverঀn voren trekken tot hetঀn boven of onderen bewogen kan worden en eruit gehaald kan worden.
• Om de legvlakken op een andere hoogte te zetten in omgekeerde volgorde te werk gaan.

• Om de ruimte beter te benutten, bij sommige modellen,=kunt u de voorste platen over dechtersteplaatsen.

Het legvlak boven de groentelade en het flessenrek要去en algijd op hun plek blijven om een goede luchtcirculatie te waarborgen.

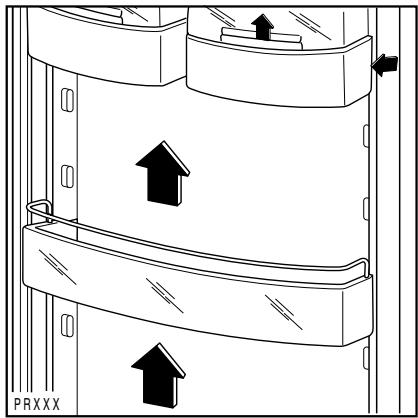

Deurvakken

• De ruimte:tussen de centraal deurvakken kan maar behoefte aangepast worden.
• Trek het vak geleidelijk maar de door de pijlen aangegevenrichting totdat het loskommen.
• Verplaats daarna hetvaknaar degewenste hoogte.

Voor een goede schoonmaakbeurt kan het bovenste deurvakje verwijderd worden door het te schuiven, waarna het wee op+zijn plaats gezet worden.

Uitleg van de symbolisch tekens van het koude gebied

Het symbol hiernaast duidt de plaats aan van het koudste gedeelte van ijskast.

Koudste gebied: lager of gelijk aan +4^

Vlees, pluimvee, vis, vleeswaren, kant en klare gerechten, gemengde salads, gerechten en gebak gemaakt van eieren of slagroom, verse pasta, taartdeeg, pizza/quiche, verse producten en kaas gemaakt van verse melk, groenten maar voor gebruik verpakt in plastic zakjes enmeer in het algemeen alle verse producten, waarvan de vervaldatum in verband staat met een conserveringtemperatuur die lager is dan of gelijk aan +4^ .

Temperatuuraanduiding

Thermostat die afgesteld moet worden

Goede temperatuur

De temperatuuraanduiding maakt het möglichk de goede werking van uw ijskast te controleren.

Op de aanduiding verschijnt het opschrift "OK", wanneer het koudste gebied een temperatuur bereikt die lager is dan, of gelijk aan 4^

Indien de temperatuur hoger is dan 4^ blijft de aanduiding zwart. De gebruiker dient de temperatuur van de ijskast in dit geval dus te verlagen door de thermostat at fe stellen.

LET OP: Als de deur van de ijskast lang open blijft staan, worden de interne temperatuur verhoogd. Om de temperatuur op de juiste manier te meten, dient de aanduiding binnen 30 seconden afgelezen te worden.

Tips

Energie bespare

• Het apparaat Niet in de buurt van kachels, verwarmingselementen of andere warmtebronnenplaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer. Zie hoofdstuk "Plaats van opstelling".
• Deur slechts zo lang open lately als nodig is.
• Het kan voorkomen dat, indien de thermostatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel wilten koelen van grote hoeveelheden dranken, de compressor continu loopt, waardoor automatische ontdooiing van de koelverdamper Niet plaatsvindt en zich waarop ij's afzet. Draai, in dat geval, de thermostatknop maar een wat minder Koude stand, zodate automatische ontdooiing kan plaatsvinden; hierdoor spaart u tevens energia.
• Geen warme spijzen in het apparaat zetten.
  Warme spijzen eerst lately afkoelen.
• De temperatuur nicht lager dan nodig instellen.
• Houd de warmte afgevende verdamper, het metalen rooster aan de weiterzijde van het apparaat, schoon.

Koelen

• Plaats geen warme of dampende spijzen of dranken in de koelruimte.
• Dek vooral sterk geurend voedsel af of verpak het.
• Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.

Enkele praktische tips:

• Vlees (alle soorten): worden in plastic zakjes op de glazenplaat boven de groentelade geplaatst. Bewaar vlees Niet longer dan een of tweedagen.
• Gekookt voedsel, koude schotels enz.: küssen, goed afgedekt, op elk legvlak geplaatst worden.
• Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd.
• Boter en kaas: worden, omblootstelling aan delucht te voorkomen, in speciale koeldozen bewaard of in plastic- of aluminiumfolie verpakt.
• Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Instellen van de temperatuur

• Voor het invriezen(Int)kunt u dethermostaatknop op de gebruikelijke stand latent staan.
• Wilt u sneller invriezen, dan dient u de thermostatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak城县chenbeneden 0^ C calen. In dat geval dient u de knop op een minder koude stand te draaien.
• Indien u de koelkast voor het eerst in gebruik neemt of wee ter gebruikt na eenperiode van stilstand, dient u de thermostaatknop op de koudste stand te draaien. Plaatservolgens die depvriesproducten na twee uur in de kast en draai dethermostaat terug maar de gebruikelijke stand.

Interieur

IJslaatjes

Bij het apparaat worden 1 of meerere ijstaatjes voor het makeen van ijsblokjes geleverd. Vul ze met drinkwater enplaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken.

i Tips

Inviezen en Bewaren

• Verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien.
• Verpak de levensmiddelen in aluminium- of kunststofflie. Sluit de pakjes goed en luchtdicht af.
• Zorg ervoor dat in te vriezen pakjes nicht in aanraking komen met reeds ingevroen producten; de temperatuur van deze LASTE zou daardoor konnen stijgen.
• Vermijdrechtstreekse consumptie van ijslollies uithet vriesvak; u zou uw mondhuid kunnenverbranden.
• Schrijf de invriesdatum op de pakjes zodate u de houdbaarheidsduur kurz controleren.
• Breng de diepvriesproducten na aankoop zo snel möglichk over maar het vriesvak; open de deur.altijd zo weinig en zo kort möglichk.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blinkjes of flessen zonden können ontploffen.
• Onthoud dat reeds ontdooide levensmiddelen nicht wederom ingevroren mogen worden.

Onderhoud

Neem voor iedere handeling.altijd eerst de stekkeruit het stopcontact.

Belangrijk
Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient waarom uitsluitend door door de fabrikant bevoegt personeel uitgevoerd te worden.

Ontdooien

• Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de compressor stocht. Het dooiwater worden via een afvoerkanaaltje opgevangen in een bakje dat zich aan deijkenkant van het apparaat boven de compressor befindt. Hier verdampt het water.

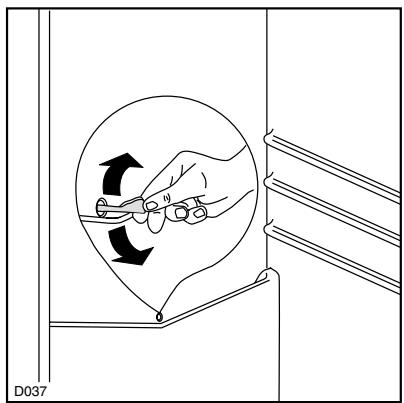

• Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te make, om te voorkomen dat het doowater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

Vriesruimte

• In het vriesvak dient u de rijp te verwijderen, wanner deze een laag van circa 5mm vormt. Gebruik hiervoord meegeleverde plastic spatel.

Ga als volgt te werk:

• Omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats.

Schoonmaken

Geen schurende schoonmaakmiddelen gebruiken.

Nooit metalen voorwerpen gebruiken om het apparaat schoon te make; dit zou het apparaat hunnen beschadigen.

Naar behoefte kutu de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

Opdat de koelkast zo goed möglichk werk, eén keer peraar het rooster van het voetstuk verwijderen en de ventilatiekanalen schoonmaken met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgithe en verhoegt zodoende het energieverbruik.

Tijdelijk buiten gebruik stellen

• Trek de stekker uit het stopcontact, verwijder dan alle resterende levensmiddelen en maak de binnenkant goed schoon (zie "Voor ingebruikname").

• Laat de deur op een kier staan.

Storingen

• Draai de thermostaatknop op «O» of trek de stekker uit het stopcontact.
• Laat de deur openstaan.
• Droog na het ontdooien het vriesvak zorgvuldig.
• Draai de thermostaatknop in de gewenste stand of steek de stekker wee in het stopcontact.

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast hunnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiprocesse te versnellen die Niet door de fabrikant� aangegeven.

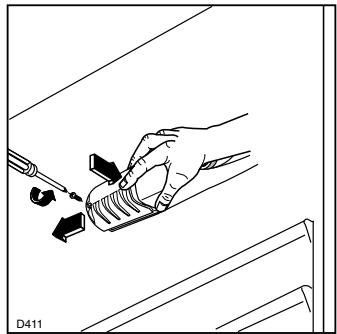

Vervangen van de lamp

Voor het verrangen van de lamp het apparaat uitzetten en de stekkeruit het stopcontact trekken.

Het lampje van de koelkast is op de volgende wijze bereikbaar:

1. Schroef het afschemkapje los.
2. Verwijder het losse deel door er lichte druk op uit te oefenen (zie afbeelding).
3. Vervang het lampje dan door een lampje met hetzelfde vermogen. Het vermogen is op het afschemkapje aangegeven.

Indien de koelkast Niet functioneert, controller dan onderstaande punten, voordat u contact opneemt met once service-afdeling:

Storing	Oplossing
Temperatuur in het apparaat is te hoog	Temperatuur is Niet juist ingesteld. Zie hoofdstuk "Instellen van de temperatuur". Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren. Omgevingstemperatuur te hoog.
Apparaat koelt te sterk.	Temperatuur is Niet juist ingesteld. Zie hoofdstuk "Instellen van de temperatuur".
Het koelaggregaat werkdt continu	Draai de thermostaatknop maar een lager cijfer. Omgevingstemperatuur te hoog. In de LASTE 24 uer� zijn grotere hoeveelheden warme levensmiddelen opgeslagen. Deur slechts zo lang open lately als nodig is.
Water op de bodem van de koelruimte of op de legvlakken.	Dooiwaterafvoer is verstoet. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.
Geluiden	Geluiden zijn karakteristiek voor koelapparaten. Wonneer het koelmiddel door smalle leidingen stroomt, hoort u een gebubbel of gezorgel. Zodra de compressor functioneert, hoort u gezoem. Elke keer als de compressor in- ofuitgeschakeld worden, hoort u een klik.

Kunt u de storing nicht self lokaliseren en verhelpen, raadpleeg dan once service-afdeling.

Vermeld de volgende gegevens van het apparaat:

• Modelnaam
  Productnummer (PNC)
• Productienummer (S-No.)

Technische gegevens

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Aanbevolen worden deze gegevens hier in te vullen om ze snel bij de hand te hebben.

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Belangrijk

Open de vriesvakdeur Niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvriesproducten in korte tijd te consumeren (een temperatuurstijging verkort de houdbaarheidsduur van de producten). De normale houdhaarheid worden nicht aangetast indien de stroomuitval kort was (minder dan 12aar) en het vriesvak vol is.

Installatie

Bij het transport en het opstellen van het apparatus erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

• Tijdens normal gebruik worden de condensor en de compressor die zich op de achechterkant van het apparaat bevinden, warm. Om veiligheidsredenen要去 de ventilatie zodanig�zijn als aangegeven in de speciale afbeelding. Zie hoofdstuk "Plaats van opstelling".
• Belangrijk: Als het aansluitsnoor beschadigd raakt, moet het snoer, eventueel met stekkers, verrangen worden; deze onderden zijn verkrijgbaar bij unsere service-afdeling.

Plaats van opstelling

• Controller het koelapparaat op transportschade.
• Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.
• Plaats het apparaat Niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Ten behoeve van een optimale ventilatie要去en de minimale oppervlakten voor de ventilatieopeningen volgens figuur in acht genomen worden.

• Attentie: zorg ervoor dat de ventilatie openingsijdens gebruik nicht worden afgedekt.

De nis要去 tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

De klimaatklasse staat op het typeplaatje dat zich links aan de binnenkant van het apparaat bevindt.

De volgende babel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse	voor een omgevingstemperatuur van
SN	+10 tot +32°C
N	+16 tot +32°C
ST	+16 tot +38°C
T	+16 tot +43°C

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, die op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijk op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is waarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning Niet geaard zichn, dan dient een erkend installeratleur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel,veroorzaakt door het Niet voldoen aan ditveiligheidsvoorschrift, Niet onder deverantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EU-richtlijnen:

CE-73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring;

• 89/336 EG-richtlijn van 03/05/89

(Elektromagnetische compatibiliteit) en opeenvolgende wijzigingen.

Attentie

Het apparaat moet van de stroomvoorziening afgesloten+kennen worden;de stekker moet dus ook na de installmentie bereikbaar blijven.

Wijzigen van de deurdraairichting

De apparatuur worden geleverd met deuren die maar rechts opengaan. Om de deur maar de tegenovergestelde kant te lately openen, dient men de volgende handelingen te verrichten alvorens de installmente uit te voeren.

1. Draai de bovenste stift uit en verwijder de afstandshouder.
2. Neem de leur los.
3. Schroef de onderste pen los met een sleutel en monteer hem op de gegenoverliggende kant.
4. Zet de deur weer op+zijn plaats, monteer het afstandsstuk en schroef de bovenste pen vast op de tegenoverliggende kant.

Nismaten

Nishoogte (1) 1225 mm

Nisdiepte (2) 550 mm

Nisbreedte (3) 560 mm

De nis要去 tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm bredte 540 mm

.Zorg ervoor dat er een afstand van 44 mm vrij blijft tussen het keukenmeubel en de rand van het apparaat. Het onderste scharnierdeksel, dat in het zakje met accessoires zit, is handig om de exacte positie van het keukenmeubel en het apparaat te bepalen. Zorg er ook voor dat het apparaat het netsnoer Niet afklemt.

Bevestig het apparaat met de vier rneegeleverde schrm even.

Breng, onder lichte druk, de voegafdichting:tussen apparaat en meubel aan.

U要去 het gedeelte van het kunststof deksel (E), datgebruikt wordt om het scharnier af te dekken, verwijdenen, zoals aangegeven op de tekening. Deze handeling wordt vergemakkelijk omdat er aan de binnenkant van het scharnierdeksel een groef is aangebracht, waardoor u dit onderdeel makkelijker kunt verwijdenen. "Verwijder het onderdeel dat gemarkeeerd is met DX, als de scharnierpen in hetrechtser scharnier is geplaatst, in het tegenovergestelde geval het onderdeel gemarkeeerd met SX verwijdenen."

Breng de ajdichtstopsels (C-D) in de gaten in de eklijsten aan.

Breng, onder lichte druk, het dekseltje (E) aan.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

Geleider (Ha) gegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboard heeft de geleider met de bijgeleverde schroeven vastzetten.

Afdekking Hc) op geleider (Ha) vastklikken.

De deur van het apparatusat en die van de kast met een hoek van ongeveer 90^ openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor hetrechtstellen van de kastdeur(Intt u gebruik)
maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Wijzigen van de draairichting van het vriesvakdeurtje
