Type de produit	Autoradio CD/USB avec tuner FM/AM
Caractéristiques techniques principales	Lecture CD, USB, MP3, WMA, tuner FM/AM, compatibilité avec iPod/iPhone
Alimentation électrique	Alimentation 12V DC
Dimensions approximatives	178 x 50 x 160 mm
Poids	1,2 kg
Compatibilités	Compatible avec les appareils Android et iOS via USB
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	4 x 50 Watts (max)
Fonctions principales	Bluetooth, contrôle vocal, égaliseur 5 bandes, radio RDS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Informations générales utiles	Vérifier la compatibilité avec le véhicule avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - DEH-3300UB PIONEER

Comment réinitialiser le PIONEER DEH-3300UB ?

Pour réinitialiser le PIONEER DEH-3300UB, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un stylo ou d'un objet pointu pendant quelques secondes.

Pourquoi mon autoradio ne s'allume pas ?

Vérifiez que le câblage est correctement connecté et que le fusible n'est pas grillé. Si le problème persiste, il peut y avoir un défaut de l'appareil.

Comment connecter un téléphone via Bluetooth ?

Pour connecter un téléphone via Bluetooth, activez le Bluetooth sur votre appareil, puis recherchez le DEH-3300UB dans la liste des appareils disponibles. Sélectionnez-le et entrez le code PIN si nécessaire.

Comment régler la qualité audio de mon autoradio ?

Accédez au menu 'Audio', où vous pourrez ajuster les paramètres tels que l'égaliseur, le balance et le fader pour personnaliser la qualité sonore.

Pourquoi je n'entends pas le son de la radio ?

Assurez-vous que l'antenne est correctement connectée et en bon état. Vérifiez également le volume et les réglages de balance.

Comment changer la couleur de l'éclairage de l'affichage ?

Accédez aux paramètres d'affichage dans le menu principal et sélectionnez l'option pour changer la couleur de l'éclairage selon vos préférences.

Comment lire de la musique depuis une clé USB ?

Insérez la clé USB dans le port USB de l'autoradio. Le DEH-3300UB détectera automatiquement la clé et commencera à lire les fichiers audio compatibles.

Le PIONEER DEH-3300UB ne lit pas les CD, que faire ?

Vérifiez que le CD est propre et en bon état. Si le problème persiste, il se peut que le lecteur CD soit défectueux.

Comment enregistrer une station de radio ?

Tunez la station que vous souhaitez enregistrer, puis maintenez enfoncé l'un des boutons de présélection pour enregistrer cette station.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site Web de Pioneer pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via USB.

MODE D'EMPLOI DEH-3300UB PIONEER

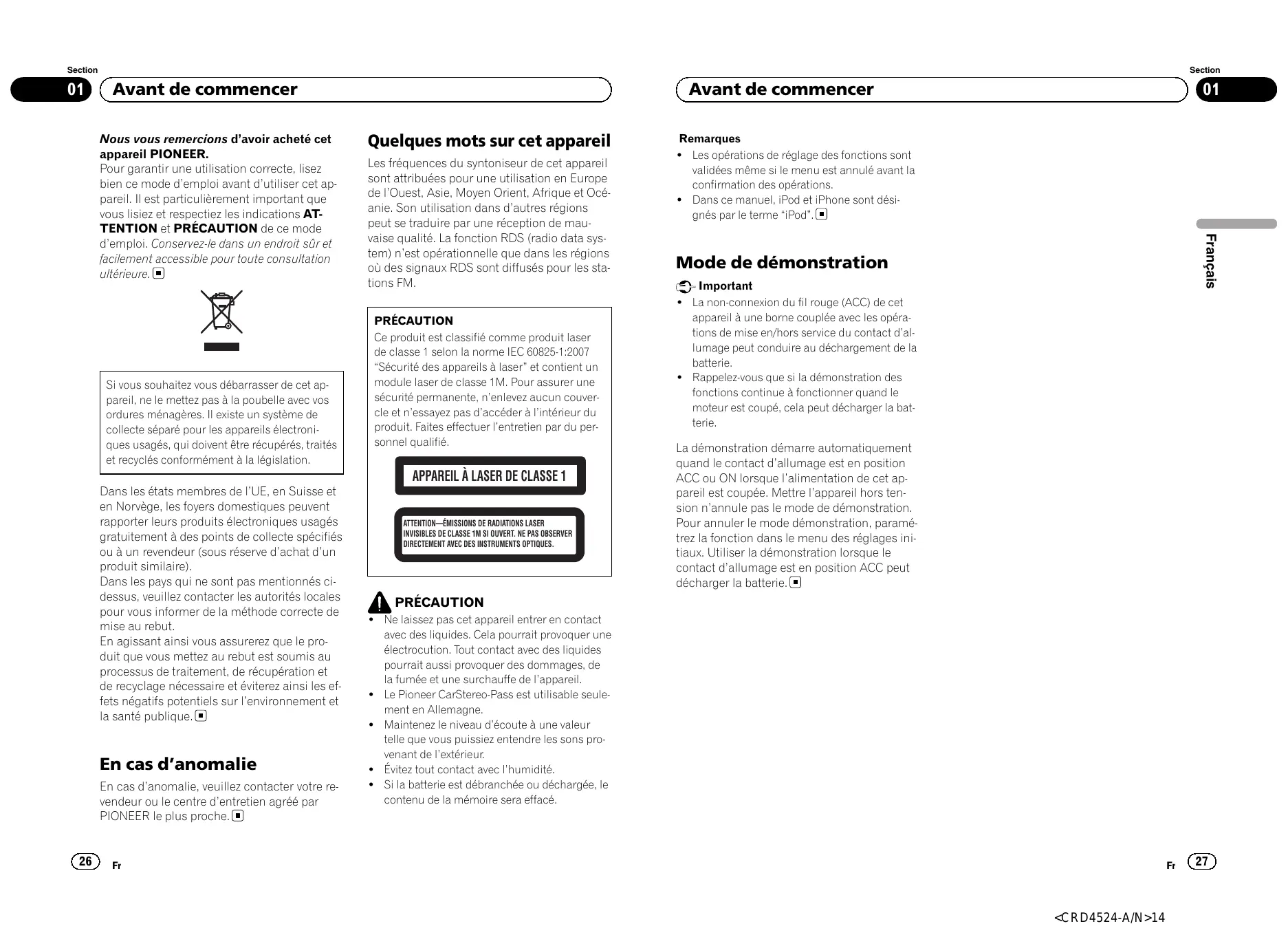

Section Avant de commencer Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation. Quelques mots sur cet appareil Les fréquences du syntoniseur de cet appareil sont attribuées pour une utilisation en Europe de l’Ouest, Asie, Moyen Orient, Afrique et Océanie. Son utilisation dans d’autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (radio data system) n’est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM. PRÉCAUTION Ce produit est classifié comme produit laser de classe 1 selon la norme IEC 60825-1:2007 “Sécurité des appareils à laser” et contient un module laser de classe 1M. Pour assurer une sécurité permanente, n’enlevez aucun couvercle et n’essayez pas d’accéder à l’intérieur du produit. Faites effectuer l’entretien par du personnel qualifié.

APPAREIL À LASER DE CLASSE 1

Dans les états membres de l’UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d’achat d’un produit similaire). Dans les pays qui ne sont pas mentionnés cidessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut. En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l’environnement et la santé publique. En cas d’anomalie En cas d’anomalie, veuillez contacter votre revendeur ou le centre d’entretien agréé par PIONEER le plus proche.

Remarques ! Les opérations de réglage des fonctions sont validées même si le menu est annulé avant la confirmation des opérations. ! Dans ce manuel, iPod et iPhone sont désignés par le terme “iPod”. Français Nous vous remercions d’avoir acheté cet appareil PIONEER. Pour garantir une utilisation correcte, lisez bien ce mode d’emploi avant d’utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRÉCAUTION de ce mode d’emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure. Avant de commencer Mode de démonstration Important ! La non-connexion du fil rouge (ACC) de cet appareil à une borne couplée avec les opérations de mise en/hors service du contact d’allumage peut conduire au déchargement de la batterie. ! Rappelez-vous que si la démonstration des fonctions continue à fonctionner quand le moteur est coupé, cela peut décharger la batterie. La démonstration démarre automatiquement quand le contact d’allumage est en position ACC ou ON lorsque l’alimentation de cet appareil est coupée. Mettre l’appareil hors tension n’annule pas le mode de démonstration. Pour annuler le mode démonstration, paramétrez la fonction dans le menu des réglages initiaux. Utiliser la démonstration lorsque le contact d’allumage est en position ACC peut décharger la batterie. PRÉCAUTION ! Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l’appareil. ! Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne. ! Maintenez le niveau d’écoute à une valeur telle que vous puissiez entendre les sons provenant de l’extérieur. ! Évitez tout contact avec l’humidité. ! Si la batterie est débranchée ou déchargée, le contenu de la mémoire sera effacé.

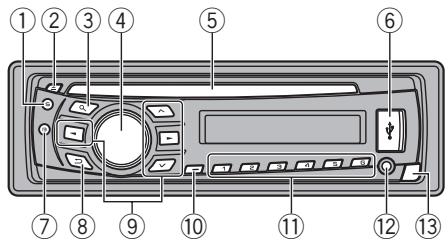

Section Utilisation de l’appareil Utilisation de l’appareil Appareil central

(Retour/affichage/défilement)

MULTI-CONTROL (M.C.) Fente de chargement des disques

Jack d’entrée AUX (jack stéréo 3,5 mm)

Touche de retrait de la face avant PRÉCAUTION

! Utilisez un câble USB Pioneer optionnel (CDU50E) pour connecter le lecteur audio USB/la mémoire USB car si un périphérique est directement connecté à l’appareil, ce dernier dépassera de l’appareil et peut s’avérer dangereux. ! N’utilisez pas de produits non autorisés.

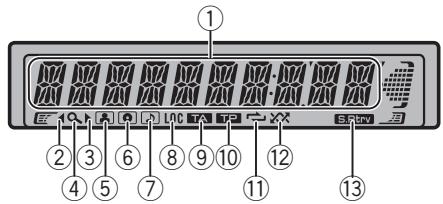

Un niveau supérieur de dossier ou de menu existe.

Un niveau inférieur de dossier ou de menu existe. Clignote quand une plage musicale/un album lié(e) à la plage musicale en cours de lecture est sélectionné(e) à partir de l’iPod. (liste) La fonction liste est utilisée. (artiste) Le nom de l’artiste du disque (de la plage) s’affiche. L’affinement de recherche d’un artiste avec la fonction de recherche de l’iPod est en cours d’utilisation. (disque) Le nom du disque (de l’album) s’affiche. L’affinement de recherche d’un album avec la fonction de recherche de l’iPod est en cours d’utilisation. (plage musicale) Indications affichées

Le nom de la plage (plage musicale) s’affiche. Un fichier audio pouvant être lu est sélectionné lorsque vous utilisez la fonction liste. L’affinement de recherche d’une plage musicale avec la fonction de recherche de l’iPod est en cours d’utilisation. L’accord automatique sur une station locale est en service. LOC

(TA) La fonction TA est en service.

(TP) L’appareil est accordé sur une station TP.

(répétition de la lecture) La fonction de répétition d’une plage ou d’un dossier est activée.

État (lecture aléatoire) La lecture aléatoire est activée. La fonction lecture aléatoire ou lecture aléatoire de toutes les plages est activée alors que la source iPod est sélectionnée. (sound retriever) Retrait de la face avant pour protéger l’appareil contre le vol 1 Appuyez sur la touche de retrait pour libérer la face avant. 2 Poussez la face avant vers le haut, puis tirez-la vers vous. Français

Section d’affichage principal Syntoniseur : gamme et fréquence RDS : nom du service de programme, informations PTY et autres informations textuelles Lecteur de CD intégré, périphérique de stockage USB et iPod : temps de lecture écoulé et informations textuelles Indicateur

La fonction Sound Retriever est activée. Opérations de base Important ! Lorsque vous enlevez ou remontez la face avant, manipulez-la doucement. ! Évitez de heurter la face avant. ! Conservez la face avant à l’abri des températures élevées et de la lumière directe du soleil. ! Pour éviter d’endommager le périphérique ou l’intérieur du véhicule, retirez tous les câbles et périphériques connectés à la face avant avant d’enlever cette dernière. 3 Conservez toujours la face avant dans un boîtier de protection lorsqu’elle est détachée. Remontage de la face avant 1 Faites glisser la face avant vers la gauche. Assurez-vous d’insérer les encoches sur le côté gauche de l’appareil central dans les fentes du panneau de commande. 2 Appuyez sur le côté droit de la face avant jusqu’à ce qu’elle soit bien en place. Si vous ne pouvez pas monter la face avant sur l’appareil central, vérifiez que la face avant est correctement placée sur l’appareil central. Forcer la face avant en position risque de l’endommager ou d’endommager l’appareil central. Mise en service de l’appareil 1 Appuyez sur S (SRC/OFF) pour mettre en service l’appareil. Mise hors service de l’appareil 1 Maintenez appuyé S (SRC/OFF) jusqu’à ce que l’appareil soit mis hors tension. Choix d’une source 1 Appuyez sur S (SRC/OFF) pour parcourir les options disponibles : TUNER (syntoniseur)—CD (lecteur de CD intégré) —USB (USB)/iPod (iPod)—AUX (AUX) Réglage du volume 1 Tournez M.C. pour régler le volume.

Section Utilisation de l’appareil PRÉCAUTION Pour des raisons de sécurité, garez votre véhicule pour retirer la face avant. Opérations communes des menus pour les réglages des fonctions/réglages audio/ réglages initiaux/listes Retour à l’affichage précédent Retour à la liste précédente (le dossier de niveau immédiatement supérieur) 1 Appuyez sur . Retour au menu principal Retour au niveau le plus élevé de la liste 1 Appuyez sur de façon prolongée. Syntoniseur Changement de l’affichage RDS Opérations de base RDS (radio data system) contient des informations numériques qui facilitent la recherche des stations de radio. Sélection d’une gamme 1 Appuyez sur B (BAND/ESC) jusqu’à ce que la gamme désirée (F1, F2, F3 en FM ou MW/LW (PO/GO)) s’affiche. Accord manuel (pas à pas) 1 Appuyez sur c ou d. Recherche 1 Appuyez de façon continue sur c ou d, puis relâchez. Vous pouvez annuler l’accord automatique en appuyant brièvement sur c ou d. Lorsque vous appuyez sur c ou d de façon prolongée, vous pouvez sauter des stations. L’accord automatique démarre dès que vous relâchez c ou d. # Les informations PTY et la fréquence s’affichent pendant huit secondes. Liste des codes PTY NEWS/INFO NEWS (Bulletin d’informations), AFFAIRS (Actualités), INFO (Informations), SPORT (Sports), WEATHER (Météo), FINANCE (Finance) POPULAR Remarque La fonction AF (recherche des autres fréquences possibles) de cet appareil peut être mise en service ou hors service. La fonction AF doit être hors service pendant une opération d’accord normal (reportez-vous à la page 32). Retour à l’affichage ordinaire Annulation du menu des réglages initiaux 1 Appuyez sur B (BAND/ESC). Enregistrement et rappel des stations pour chaque gamme Retour à l’affichage ordinaire à partir de la liste 1 Appuyez sur B (BAND/ESC). Utilisation des touches de présélection 1 Lorsque se présente une station que vous désirez mettre en mémoire, maintenez la pression sur une des touches de présélection (1 à 6) jusqu’à ce que le numéro de la présélection cesse de clignoter. 2 Appuyez sur une des touches de présélection (1 à 6) pour sélectionner la station désirée. # Vous pouvez aussi rappeler les fréquences des stations radio mémorisées en appuyant sur a ou b pendant l’affichage de la fréquence.

% Appuyez sur . Nom du service de programme—Informations PTY—Fréquence POP MUS (Musique populaire), ROCK MUS (Rock), EASY MUS (Musique légère), OTH MUS (Autre musique), JAZZ (Jazz), COUNTRY (Country), NAT MUS (Musique nationale), OLDIES (Musique du bon vieux temps), FOLK MUS (Folk) CLASSICS L. CLASS (Musique classique légère), CLASSIC (Musique classique) OTHERS EDUCATE (Éducation), DRAMA (Drame), CULTURE (Culture), SCIENCE (Science), VARIED (Programmes variés), CHILDREN (Émissions destinées aux enfants), SOCIAL (Sujets de société), RELIGION (Religion), PHONE IN (Programmes à ligne ouverte), TOURING (Voyages), LEISURE (Loisirs), DOCUMENT (Documentaires)

Utilisation avancée à l’aide de touches spéciales Réception des bulletins d’informations routières Quelle que soit la source que vous écoutez, vous pouvez recevoir des bulletins d’informations routières automatiquement avec la fonction TA (mise en attente de bulletins d’informations routières). 1 Accordez le syntoniseur sur une station TP ou une station TP de réseau étendu. 2 Appuyez sur TA/NEWS pour mettre en service ou hors service l’attente d’un bulletin d’informations routières. 3 Utilisez M.C. pour régler le niveau sonore de la fonction TA au moment où débute un bulletin d’informations routières. Le réglage du niveau sonore est mis en mémoire et sera utilisé lors de nouvelles réceptions d’un bulletin d’informations routières. 4 Appuyez sur TA/NEWS pendant la réception d’un bulletin d’informations routières pour abandonner cette réception. La source d’origine est rétablie mais le syntoniseur demeure en attente d’un bulletin d’informations routières aussi longtemps que vous n’appuyez pas sur TA/NEWS de nouveau. Français Remarque Si le fil bleu/blanc de l’appareil est relié à la prise de commande du relais de l’antenne motorisée du véhicule, celle-ci se déploie lorsque la source est mise en service. Pour rétracter l’antenne, mettez la source hors service. Utilisation de l’appareil Utilisation de l’interruption pour réception d’un bulletin d’informations Quand un programme d’informations est diffusé par une station d’informations ayant un code PTY, l’appareil bascule automatiquement de n’importe quelle station sur la station de diffusion d’informations. Quand le programme d’informations se termine, la réception du programme précédent reprend. 1 Maintenez la pression sur TA/NEWS pour mettre en service ou hors service l’interruption pour réception d’un bulletin d’informations. La réception du programme d’informations peut être abandonnée en appuyant sur TA/NEWS. Réglages des fonctions 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION.

Section Utilisation de l’appareil 3 Tournez M.C. pour sélectionner la fonction. Après avoir sélectionné la fonction, effectuez les procédures de paramétrage suivantes. # Si la gamme MW/LW (PO/GO) est sélectionnée, seul BSM ou LOCAL est disponible. La fonction BSM (mémoire des meilleures stations) mémorise automatiquement les six stations les plus fortes dans l’ordre de la force du signal. 1 Appuyez sur M.C. pour mettre la fonction BSM en service. Pour annuler, appuyez de nouveau sur M.C. REGION (stations régionales) Quand la fonction AF est utilisée, la fonction de recherche des stations régionales limite la sélection aux stations qui diffusent des programmes régionaux. 1 Appuyez sur M.C. pour mettre la fonction de recherche des stations régionales en service ou hors service. LOCAL (accord automatique sur une station locale) L’accord automatique sur une station locale ne s’intéresse qu’aux stations de radio dont le signal reçu est suffisamment puissant pour garantir une réception de bonne qualité. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré.

FM : OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

MW/LW (PO/GO) : OFF—LEVEL 1—LEVEL 2 La valeur la plus élevée permet la réception des seules stations très puissantes ; les autres valeurs autorisent la réception de stations moins puissantes. 3 Appuyez sur M.C. pour confirmer la sélection. PTY SEARCH (sélection du type de programme) Vous pouvez rechercher une station à l’aide de son code PTY (type de programme). 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Appuyez sur M.C. pour lancer la recherche. Cet appareil recherche une station qui diffuse ce type de programme. Quand une station est trouvée, son nom de service de programme est affiché. Pour des informations PTY (code d’identification du type de programme), reportez-vous à la page précédente. Le type de l’émission captée peut différer de celui indiqué par le code PTY transmis. Si aucune station ne diffuse d’émission du type choisi, l’indication NOT FOUND s’affiche pendant environ deux secondes puis le syntoniseur s’accorde sur la fréquence d’origine. Lecture de plages musicales sur un périphérique de stockage USB 1 Ouvrez le cache du connecteur USB et branchez le périphérique de stockage USB à l’aide d’un câble USB. TA (attente de bulletins d’informations routières) Retour au dossier racine 1 Appuyez sur B (BAND/ESC) de façon prolongée. 1 Appuyez sur M.C. pour mettre en service ou hors service l’attente d’un bulletin d’informations routières. AF (recherche des autres fréquences possibles) 1 Appuyez sur M.C. pour mettre la fonction AF en service ou hors service. Sélection d’un dossier 1 Appuyez sur a ou b. 1 Appuyez sur M.C. pour mettre la fonction NEWS (bulletin d’informations) en service ou hors service. Lecture d’un CD/CD-R/CD-RW 1 Introduisez un disque, l’étiquette vers le haut, dans le logement de chargement des disques. Éjection d’un CD/CD-R/CD-RW 1 Appuyez sur h. 1 Appuyez sur pour passer en mode liste des noms de fichiers/plages. 2 Utilisez M.C. pour sélectionner le nom de fichier (ou nom de dossier) désiré. Modification du nom de fichier ou de dossier 1 Tournez M.C. Lecture 1 Lorsqu’un fichier ou une plage est sélectionné, appuyez sur M.C. Avance ou retour rapide 1 Appuyez de façon continue sur c ou d. ! Lors de la lecture d’un disque d’audio compressé, aucun son n’est émis pendant l’avance ou le retour rapide. Affichage d’une liste des fichiers (ou des dossiers) dans le dossier sélectionné 1 Quand un dossier est sélectionné, appuyez sur M.C. Commutation entre les modes audio compressé et CD-DA 1 Appuyez sur B (BAND/ESC). Remarque Débranchez les périphériques de stockage USB de l’appareil lorsque vous ne l’utilisez pas. Affichage des informations textuelles Sélection des informations textuelles désirées 1 Appuyez sur . Défilement des informations textuelles sur la gauche 1 Appuyez sur de façon prolongée. CD/CD-R/CD-RW et périphériques de stockage USB Sélection et lecture des fichiers/ plages à partir de la liste des noms Sélection d’une plage 1 Appuyez sur c ou d. NEWS (interruption pour réception d’un bulletin d’informations) Opérations de base

Arrêt de la lecture de fichiers sur un périphérique de stockage USB 1 Vous pouvez débrancher le périphérique de stockage USB à tout moment.

Remarques ! Selon la version de iTunes utilisée pour enregistrer les fichiers MP3 sur un disque ou les types de fichiers média, des informations textuelles incompatibles enregistrées dans le fichier audio peuvent ne pas s’afficher correctement. ! Les informations textuelles pouvant être modifiées dépendent du média. Français BSM (mémoire des meilleures stations) Utilisation de l’appareil Lecture d’une plage musicale dans le dossier sélectionné 1 Quand un dossier est sélectionné, appuyez sur M.C. de façon prolongée. Utilisation avancée à l’aide de touches spéciales Sélection d’une étendue de répétition de lecture 1 Appuyez sur 6/ pour parcourir les options disponibles : CD/CD-R/CD-RW ! DISC – Répétition de toutes les plages ! TRACK – Répétition de la plage en cours de lecture ! FOLDER – Répétition du dossier en cours de lecture Lecteur audio USB/mémoire USB ! ALL – Répétition de tous les fichiers ! TRACK – Répétition du fichier en cours de lecture ! FOLDER – Répétition du dossier en cours de lecture Lecture des plages dans un ordre aléatoire 1 Appuyez sur 5/ pour activer ou désactiver la lecture aléatoire. Les plages d’une étendue de répétition sélectionnée sont lues dans un ordre aléatoire.

Section Utilisation de l’appareil Pause de la lecture 1 Appuyez sur 2/PAUSE pour mettre en pause ou reprendre la lecture. Réglages des fonctions 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION. 3 Tournez M.C. pour sélectionner la fonction. Après avoir sélectionné la fonction, effectuez les procédures de paramétrage suivantes. REPEAT (répétition de la lecture) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour sélectionner une étendue de répétition de lecture. Pour les détails, reportez-vous à la page précédente, Sélection d’une étendue de répétition de lecture. 3 Appuyez sur M.C. pour confirmer la sélection. S.RTRV (sound retriever) Améliore automatiquement l’audio compressé et restaure un son riche. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. Pour les détails, reportez-vous à cette page, Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)). 3 Appuyez sur M.C. pour confirmer la sélection. iPod Opérations de base Lecture de plages musicales sur un iPod 1 Ouvrez le capot du connecteur USB. 2 Connecter un iPod au câble USB à l’aide d’un connecteur Dock iPod. Sélection d’une plage (chapitre) 1 Appuyez sur c ou d. Avance ou retour rapide 1 Appuyez de façon continue sur c ou d. Remarques ! L’iPod ne peut pas être mis en service ou hors service lorsque le mode de commande est réglé sur CTRL AUDIO. ! Débranchez les écouteurs de l’iPod avant de le connecter à cet appareil. ! L’iPod sera mis hors service environ deux minutes après que le contact d’allumage est mis en position OFF (coupé). RANDOM (lecture aléatoire) 1 Appuyez sur M.C. pour mettre en service ou hors service la lecture aléatoire. Affichage des informations textuelles PAUSE (pause) 1 Appuyez sur M.C. pour mettre en pause ou reprendre la lecture. Sélection des informations textuelles désirées 1 Appuyez sur . Défilement des informations textuelles sur la gauche 1 Appuyez sur de façon prolongée.

Recherche d’une plage musicale 1 Appuyez sur pour passer au menu principal de la recherche par liste. 2 Utilisez M.C. pour sélectionner une catégorie/plage musicale. Modification du nom d’une plage musicale/catégorie 1 Tournez M.C. Listes de lecture—interprètes—albums—plages musicales—podcasts—genres—compositeurs— livres audio Lecture 1 Quand une plage musicale est sélectionnée, appuyez sur M.C. Affichage d’une liste des plages musicales dans la catégorie sélectionnée 1 Quand une catégorie est sélectionnée, appuyez sur M.C. Lecture d’une plage musicale dans la catégorie sélectionnée 1 Quand une catégorie est sélectionnée, appuyez sur M.C. de façon prolongée. Recherche par ordre alphabétique dans la liste 1 Lorsque la liste de la catégorie sélectionnée s’affipour activer le mode de reche, appuyez sur cherche par ordre alphabétique. 2 Tournez M.C. pour sélectionner une lettre. 3 Appuyez sur M.C. pour afficher la liste alphabétique.

Pause de la lecture 1 Appuyez sur 2/PAUSE pour mettre en pause ou reprendre la lecture. Lecture de plages musicales liées à la plage musicale en cours de lecture Vous pouvez lire des plages musicales dans les listes suivantes.

• Liste d’albums de l’interprète en cours de lecture
• Liste de plages musicales de l’album en cours de lecture
• Liste d’albums du genre en cours de lecture 1 Appuyez de façon prolongée sur M.C. pour activer le mode de lecture en liaison. 2 Tournez M.C. pour changer le mode, appuyez pour sélectionner. ! ARTIST – Lit un album de l’interprète en cours de lecture. ! ALBUM – Lit une plage musicale de l’album en cours de lecture. ! GENRE – Lit un album du genre en cours de lecture. La plage musicale/l’album sélectionné sera lu après la lecture de la plage musicale en cours. La plage musicale/l’album sélectionné peut être annulé si vous utilisez d’autres fonctions que la fonction de recherche de liaison (retour rapide et avance rapide, par exemple). En fonction de la plage musicale sélectionnée pour la lecture, la fin de la plage en cours de lecture et le début de la plage musicale/de l’album sélectionné peuvent être tronqués. Français Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)) 1 Appuyez sur 1/S.Rtrv pour parcourir les options disponibles : OFF (hors service)—1—2 1 est efficace pour les faibles taux de compression et 2 est efficace pour les taux de compression élevés. Utilisation de l’appareil Utilisation avancée à l’aide de touches spéciales Sélection d’une étendue de répétition de lecture pour parcourir les options dis1 Appuyez sur 6/ ponibles: ! ONE – Répétition de la plage musicale en cours de lecture ! ALL – Répétition de toutes les plages musicales de la liste sélectionnée Lecture de toutes les plages musicales dans un ordre aléatoire (lecture aléatoire de toutes les plages) pour mettre en service la fonc1 Appuyez sur 5/ tion de lecture aléatoire de toutes les plages. ! Lorsque le mode de commande est réglé sur CTRL iPod/CTRL APP, la lecture aléatoire est activée.

Section Utilisation de l’appareil Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)) 1 Appuyez sur 1/S.Rtrv pour parcourir les options disponibles : OFF (hors service)—1—2 1 est efficace pour les faibles taux de compression et 2 est efficace pour les taux de compression élevés. S.RTRV (sound retriever) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour sélectionner une étendue de répétition de lecture. Pour les détails, reportez-vous à la page précédente, Sélection d’une étendue de répétition de lecture. 3 Appuyez sur M.C. pour confirmer la sélection. Améliore automatiquement l’audio compressé et restaure un son riche. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. Pour les détails, reportez-vous à la page précédente, Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)). 3 Appuyez sur M.C. pour confirmer la sélection. SHUFFLE (lecture aléatoire) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. ! SONGS – Lecture des plages musicales dans un ordre aléatoire à l’intérieur de la liste sélectionnée. ! ALBUMS – Lecture dans l’ordre de plages musicales à partir d’un album sélectionné au hasard. ! OFF – Annulation de la lecture aléatoire. 3 Appuyez sur M.C. pour confirmer la sélection. SHUFFLE ALL (lecture aléatoire de toutes les plages) 1 Appuyez sur M.C. pour mettre en service la lecture aléatoire de toutes les plages. Pour mettre hors service, mettez SHUFFLE hors service dans le menu FUNCTION. LINK PLAY (lecture en liaison) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour changer le mode, appuyez pour sélectionner. Pour des détails sur les réglages, reportez-vous à la page précédente, Lecture de plages musicales liées à la plage musicale en cours de lecture. Réglages des fonctions PAUSE (pause) 1 Appuyez sur M.C. pour afficher le menu principal. 1 Appuyez sur M.C. pour mettre en pause ou reprendre la lecture. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION. 3 Tournez M.C. pour sélectionner la fonction. Après avoir sélectionné la fonction, effectuez les procédures de paramétrage suivantes.

REPEAT (répétition de la lecture) Remarques ! Régler le mode de commande sur CTRL iPod met en pause la lecture d’une plage musicale. Utilisez l’iPod pour reprendre la lecture. ! Les fonctions suivantes sont toujours accessibles à partir de l’appareil même si le mode de commande est réglé sur CTRL iPod/ CTRL APP. — Pause — Avance/retour rapide — Avance/retour d’une plage — Répétition de la lecture (ONE/ALL/OFF) — Lecture dans un ordre quelconque (lecture aléatoire) (liste) pour utiliser le menu de l’iPod — a pour tourner la molette cliquable de l’iPod vers la gauche — b pour tourner la molette cliquable de l’iPod vers la droite ! Lorsque le mode de commande est réglé sur CTRL iPod, les opérations sont limitées comme suit : — Les réglages des fonctions ne sont pas disponibles. — La fonction de recherche ne peut pas être utilisée à partir de cet appareil. AUDIO BOOK (vitesse du livre audio) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. ! FASTER – Lecture plus rapide que la vitesse normale ! NORMAL – Lecture à la vitesse normale ! SLOWER – Lecture plus lente que la vitesse normale 3 Appuyez sur M.C. pour confirmer la sélection. Réglages sonores 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner AUDIO.

3 Tournez M.C. pour sélectionner la fonction audio. Après avoir sélectionné la fonction audio, effectuez les procédures de paramétrage suivantes. FAD/BAL (réglage de l’équilibre avant-arrière/droitegauche) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Appuyez sur M.C. pour basculer entre l’équilibre avant-arrière/droite-gauche. 3 Tournez M.C. pour régler l’équilibre sonore entre les haut-parleurs. ! Si les réglages de la sortie arrière et de la sortie RCA sont SW, vous ne pouvez pas régler l’équilibre des haut-parleurs avant-arrière. Reportez-vous à la page 39, SW CONTROL (réglage de la sortie arrière et du haut-parleur d’extrêmes graves). Français Utilisation de la fonction iPod de cet appareil à partir de votre iPod Vous pouvez écouter l’audio des applications de votre iPod depuis les haut-parleurs de votre véhicule lorsque CTRL APP est sélectionné. Cette fonction n’est pas compatible avec les modèles d’iPod suivants. ! iPod nano 1ère génération ! iPod 5ème génération Le mode APP est compatible avec les modèles d’iPod suivants. ! iPod touch 3ème génération (version logicielle 3.0 ou ultérieure) ! iPod touch 2ème génération (version logicielle 3.0 ou ultérieure) ! iPod touch 1ère génération (version logicielle 3.0 ou ultérieure) ! iPhone 3GS (version logicielle 3.0 ou ultérieure) ! iPhone 3G (version logicielle 3.0 ou ultérieure) ! iPhone (version logicielle 3.0 ou ultérieure) 1 Appuyez sur 4/iPod pour changer le mode de commande. ! CTRL iPod – La fonction iPod de cet appareil peut être utilisée à partir de l’iPod connecté. ! CTRL APP – Lecture de l’audio des applications de votre iPod. ! CTRL AUDIO – La fonction iPod de cet appareil peut être utilisée à partir de cet appareil. Utilisation de l’appareil EQUALIZER (rappel de l’égaliseur) 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour sélectionner l’égaliseur.

DYNAMIC—VOCAL—NATURAL—CUSTOM—

FLAT—POWERFUL 3 Appuyez sur M.C. pour confirmer la sélection. TONE CTRL (réglage de l’égaliseur)

Les réglages de la courbe d’égalisation ajustée sont mémorisés dans CUSTOM. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Appuyez sur M.C. pour sélectionner BASS (graves)/MID (médiums)/TREBLE (aigus). 3 Tournez M.C. pour régler le niveau. Plage de réglage : +6 à -6 LOUDNESS (correction physiologique) La correction physiologique a pour objet d’accentuer les hautes et les basses fréquences à bas niveaux d’écoute. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. OFF (désactivé)—LOW (faible)—HIGH (élevé) 3 Appuyez sur M.C. pour confirmer la sélection. SUBWOOFER1 (réglage en service/hors service du haut-parleur d’extrêmes graves)

Section Utilisation de l’appareil SUBWOOFER2 (réglage du haut-parleur d’extrêmes graves) La fréquence de coupure et le niveau de sortie peuvent être réglés lorsque la sortie haut-parleur d’extrêmes graves est activée. Seules les fréquences inférieures à celles de la plage sélectionnée sont produites par le haut-parleur d’extrêmes graves. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Appuyez sur M.C. pour basculer entre fréquence de coupure et niveau de sortie du haut-parleur d’extrêmes graves. Fréquence de coupure (L’affichage de la fréquence de coupure clignote.)—Niveau de sortie (L’affichage du niveau de sortie clignote.) 3 Tournez M.C. pour choisir le réglage désiré. Fréquence de coupure : 50HZ—63HZ—80HZ— 100HZ—125HZ Niveau de sortie : -24 à +6 SLA (réglage du niveau de la source) La fonction SLA (réglage du niveau de la source) permet d’ajuster les niveaux sonores de chaque source afin d’éviter que ne se produisent de fortes variations d’amplitude sonore lorsque vous passez d’une source à l’autre. ! Les réglages sont basés sur le niveau du volume FM qui lui, demeure inchangé. ! Le niveau du volume MW/LW (PO/GO) peut également être réglé avec cette fonction. ! Si FM a été choisie comme source, vous ne pouvez pas afficher la fonction SLA. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour régler le volume de la source. Plage de réglage : +4 à –4 3 Appuyez sur M.C. pour confirmer la sélection. Réglages initiaux Important La fonction PW SAVE (économie d’énergie) est annulée si la batterie du véhicule est déconnectée et devra être réactivée une fois la batterie reconnectée. Quand PW SAVE est hors service, il est possible que selon la méthode de connexion utilisée l’appareil continue à consommer du courant de la batterie si le commutateur de contact de votre véhicule ne possède pas de position ACC (accessoire). 1 Maintenez appuyé S (SRC/OFF) jusqu’à ce que l’appareil soit mis hors tension. 2 Appuyez de façon prolongée sur S (SRC/OFF) jusqu’à ce que le nom de la fonction apparaisse sur l’affichage. 3 Tournez M.C. pour sélectionner le réglage initial. Après avoir sélectionné le réglage initial, effectuez les procédures de paramétrage suivantes. Activez ce réglage lorsque vous utilisez un appareil auxiliaire connecté à cet appareil. 1 Appuyez sur M.C. pour mettre AUX en service ou hors service. USB (Plug-and-Play) Ce réglage vous permet de commuter votre source sur USB/iPod automatiquement. 1 Appuyez sur M.C. pour activer ou désactiver la fonction Plug-and-Play. ON – Lorsqu’un périphérique de stockage USB ou un iPod est connecté, la source peut, selon le type de périphérique, basculer automatiquement sur USB/iPod lorsque vous mettez le moteur en marche. Si vous déconnectez le périphérique de stockage USB/l’iPod, la source de cet appareil est mise hors tension. OFF – Lorsqu’un périphérique de stockage USB ou un iPod est connecté, la source n’est pas automatiquement commutée sur USB/iPod. Basculez la source manuellement sur USB/iPod. SW CONTROL (réglage de la sortie arrière et du hautparleur d’extrêmes graves) L’appareil peut rechercher automatiquement une autre station avec le même type de programme, y compris si l’accord a été obtenu par le rappel d’une fréquence en mémoire. 1 Appuyez sur M.C. pour mettre en service ou hors service la recherche automatique PI. La sortie de connexion des haut-parleurs arrière et la sortie RCA peuvent être utilisées pour la connexion d’un haut-parleur pleine gamme ou d’un haut-parleur d’extrêmes graves. Si vous basculez sur REAR-SP : SW, vous pouvez connecter une borne de haut-parleur arrière à un haut-parleur d’extrêmes graves directement, sans utiliser un amplificateur auxiliaire. Initialement, REAR-SP est réglé pour la connexion d’un haut-parleur arrière pleine gamme (FUL). 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour changer la sortie et appuyez pour sélectionner. REAR-SP—PREOUT 3 Tournez M.C. pour changer de réglage.

! Même si vous modifiez ce réglage, aucun signal n’est émis aussi longtemps que la sortie vers le haut-parleur d’extrêmes graves n’est pas en service (reportez-vous à la page 37, SUBWOOFER1 (réglage en service/hors service du haut-parleur d’extrêmes graves)). ! Si vous modifiez ce réglage, la sortie haut-parleur d’extrêmes graves est repositionnée sur les réglages d’usine dans le menu audio. AUX (entrée auxiliaire) DEMO (réglage de l’affichage de démonstration) FM STEP (incrément d’accord FM) Normalement, l’incrément d’accord FM employé par l’accord automatique est 50 kHz. Quand la fonction AF ou TA est en service, l’incrément d’accord passe automatiquement à 100 kHz. Il peut être préférable de régler l’incrément d’accord à 50 kHz quand la fonction AF est en service. ! Pendant l’accord manuel, l’incrément d’accord est maintenu à 50 kHz. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir l’incrément d’accord FM. 50 KHZ (50 kHz)—100 KHZ (100 kHz) 3 Appuyez sur M.C. pour confirmer la sélection. AUTO-PI (recherche automatique PI)

SCROLL (réglage du mode de défilement) Quand la fonction Ever Scroll est en service, les informations textuelles enregistrées défilent en permanence. Mettez la fonction hors service si vous préférez que l’information défile une fois seulement. 1 Appuyez sur M.C. pour mettre la fonction de défilement permanent en service ou hors service. TITLE (multilingue) Cet appareil peut afficher les informations textuelles d’un fichier audio compressé même si elles sont incorporées dans une langue d’Europe de l’Ouest ou Russe. ! Si la langue incorporée et la langue sélectionnée sont différentes, les informations textuelles peuvent ne pas s’afficher correctement. ! Certains caractères peuvent ne pas s’afficher correctement. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. EUROPEAN (Langue européenne)—RUSSIAN (Russe) 3 Appuyez sur M.C. pour confirmer la sélection. Français Cet appareil est équipé d’une sortie haut-parleur d’extrêmes graves qui peut être mise en service ou hors service. 1 Appuyez sur M.C. pour afficher le mode de paramétrage. 2 Tournez M.C. pour choisir le réglage désiré. NORMAL (phase normale)—REVERSE (phase inversée)—OFF (haut-parleur d’extrêmes graves désactivé) 3 Appuyez sur M.C. pour confirmer la sélection. Utilisation de l’appareil PW SAVE (économie d’énergie) Activer cette fonction vous permet de réduire la consommation de la batterie. ! La mise en service de la source est la seule opération permise quand cette fonction est en service. 1 Appuyez sur M.C. pour mettre l’économie d’énergie en service ou hors service. Choix de la couleur de l’éclairage (Fonction de DEH-4300UB) Cet appareil dispose d’un éclairage multicolore. Vous pouvez sélectionner la couleur désirée dans la liste des couleurs. Sélection directe à partir de la liste des couleurs d’éclairage 1 Appuyez sur M.C. pour afficher le menu principal. 1 Appuyez sur M.C. pour mettre l’affichage de démonstration en service ou hors service.

Section Utilisation de l’appareil 6 Tournez M.C. pour régler le niveau de la luminosité. Plage de réglage: 0 à 60 3 Tournez M.C. pour choisir la couleur d’éclairage. Vous pouvez sélectionner une option dans la liste suivante. # Vous ne pouvez pas sélectionner un niveau en-dessous de 10 pour les trois couleurs R (rouge), G (vert) et B (bleu) en même temps. # Vous pouvez aussi effectuer la même opération sur d’autres couleurs. Personnalisation de la couleur d’éclairage 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner ILLUMI. 3 Tournez M.C. pour choisir la couleur personnalisée ou la couleur d’éclairage CUSTOM. # Vous ne pouvez pas créer de couleur d’éclairage personnalisée si SCAN est sélectionné. 4 Appuyez sur M.C. jusqu’à ce que le réglage de la couleur d’éclairage personnalisée apparaisse sur l’afficheur. 5 Appuyez sur M.C. pour sélectionner la couleur primaire. R (rouge)—G (vert)—B (bleu) Important

! Lors de l’installation de cet appareil dans un véhicule sans position ACC (accessoire) sur le contacteur d’allumage, ne pas connecter le câble rouge à la borne qui détecte l’utilisation de la clé de contact peut entraîner le déchargement de la batterie.

Utilisation d’une source AUX 1 Insérez la mini prise stéréo dans le jack d’entrée AUX. 2 Appuyez sur S (SRC/OFF) pour choisir AUX comme source. Remarque Vous ne pouvez pas sélectionner AUX à moins que le réglage auxiliaire soit activé. Pour plus de détails, reportez-vous à la page 38, AUX (entrée auxiliaire). Coupure du son Le son est coupé automatiquement quand : ! Un appel est effectué ou reçu sur un téléphone cellulaire connecté à cet appareil. ! Un guidage vocal est émis par un appareil de navigation Pioneer connecté. Le son est coupé, MUTE est affiché et aucun réglage audio n’est possible sauf le contrôle du volume. Le fonctionnement retourne à la normale quand la connexion téléphonique ou le guidage vocal est terminé. Avec position ACC STAR Remarques ! Quand SCAN est sélectionné, les 30 couleurs présélectionnées pour la couleur d’éclairage défilent automatiquement. ! Quand CUSTOM est sélectionné, la couleur personnalisée enregistrée est sélectionnée. Connexions

4 Appuyez sur M.C. pour confirmer la sélection. 7 Appuyez sur M.C. jusqu’à ce que CUSTOM s’affiche.

Sans position ACC ! L’utilisation de cet appareil dans des conditions autres que les conditions suivantes pourrait provoquer un incendie ou un mauvais fonctionnement. — Véhicules avec une batterie 12 volts et mise à la masse du négatif. — Haut-parleurs avec une puissance de sortie de 50 W et une impédance de 4 ohms à 8 ohms. ! Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de respecter les instructions suivantes. — Déconnectez la borne négative de la batterie avant l’installation. — Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, enroulez dans du ruban adhésif les parties du câblage en contact avec des pièces en métal. — Placez les câbles à l’écart de toutes les parties mobiles, telles que le levier de vitesse et les rails des sièges. — Placez les câbles à l’écart de tous les endroits chauds, par exemple les sorties de chauffage. — Ne reliez pas le câble jaune à la batterie à travers le trou dans le compartiment moteur. — Recouvrez tous les connecteurs de câbles qui ne sont pas connectés avec du ruban adhésif isolant. — Ne raccourcissez pas les câbles. — Ne coupez jamais l’isolation du câble d’alimentation de cet appareil pour partager l’alimentation avec d’autres appareils. La capacité en courant du câble est limitée. — Utilisez un fusible correspondant aux caractéristiques spécifiées. — Ne câblez jamais le câble négatif du hautparleur directement à la masse. — Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs. ! Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le câble bleu/blanc. Connectez ce câble à la télécommande du système d’un amplificateur de puissance externe ou à la borne de commande du relais de l’antenne motorisée du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d’une antenne intégrée à la lunette arrière, connectez-le à la borne d’alimentation de l’amplificateur d’antenne. ! Ne reliez jamais le câble bleu/blanc à la borne d’alimentation d’un amplificateur de puissance externe. De même, ne le reliez pas à la borne d’alimentation de l’antenne motorisée. Dans le cas contraire, il peut en résulter un déchargement de la batterie ou un dysfonctionnement. ! Le câble noir est la masse. Les câbles de terre de cet appareil et d’autres produits (particulièrement les produits avec des courants élevés tels que l’amplificateur de puissance) doivent être câblés séparément. Dans le cas contraire, ils peuvent se détacher accidentellement et provoquer un incendie ou un dysfonctionnement. Français 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner ILLUMI. ! 30 couleurs présélectionnées (WHITE à ROSE) ! SCAN (parcourir les différentes couleurs) ! CUSTOM (couleur d’éclairage personnalisée)

Section Cet appareil

1 Entrée cordon d’alimentation

1 Vers l’entrée cordon d’alimentation 2 Selon le type de véhicule, 3 et 5 peuvent avoir une fonction différente. Dans ce cas, assurez-vous de connecter 4 à 5 et 6 à 3. 3 Jaune Alimentation de secours (ou accessoire) 4 Jaune Connectez à la borne d’alimentation 12 V permanente. 5 Rouge Accessoire (ou alimentation de secours) 6 Rouge Connectez à la borne contrôlée par le contact d’allumage (12 V CC). 7 Connectez les fils de même couleur ensemble. 8 Noir (masse du châssis)

9 Bleu/blanc La position des broches du connecteur ISO est différente selon le type de véhicule. Connectez 9 et b lorsque la broche 5 est de type commande de l’antenne. Dans un type différent de véhicule, ne connectez jamais 9 et b. a Bleu/blanc Connectez à la prise de commande du système de l’amplificateur de puissance (max. 300 mA 12 V CC). b Bleu/blanc Connectez à la borne de commande du relais de l’antenne motorisée (max. 300 mA 12 V CC). c Jaune/noir Si vous utilisez un équipement avec la fonction Coupure du son, câblez ce fil au fil Coupure Audio de cet équipement. Sinon, ne connectez rien au fil Coupure Audio. d Fils du haut-parleur Blanc : Avant gauche + Blanc/noir : Avant gauche * Gris : Avant droite + Gris/noir : Avant droite * Vert : Arrière gauche + ou haut-parleur d’extrêmes graves + Vert/noir : Arrière gauche * ou haut-parleur d’extrêmes graves * Violet : Arrière droite + ou haut-parleur d’extrêmes graves + Violet/noir : Arrière droite * ou haut-parleur d’extrêmes graves * e Connecteur ISO Dans certains véhicules, il est possible que le connecteur ISO soit divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs. Remarques ! Changez les réglages initiaux de cet appareil. Reportez-vous à la page 39, SW CONTROL (réglage de la sortie arrière et du haut-parleur d’extrêmes graves). La sortie haut-parleur d’extrêmes graves de cet appareil est monaurale. ! Lors de l’utilisation d’un haut-parleur d’extrêmes graves de 70 W (2 Ω), assurez-vous de connecter le haut-parleur d’extrêmes graves aux fils violet et violet/noir de cet appareil. Ne connectez aucun périphérique aux fils vert et vert/noir. l’écart de tous les endroits chauds, par exemple les sorties de chauffage. ! Des performances optimales sont obtenues quand l’appareil est installé à un angle inférieur à 60°. 60° Français 2 Sortie arrière ou haut-parleur d’extrêmes graves 3 Entrée antenne 4 Fusible (10 A) 5 Entrée télécommande câblée Un adaptateur de télécommande câblée (vendu séparément) peut être connecté.

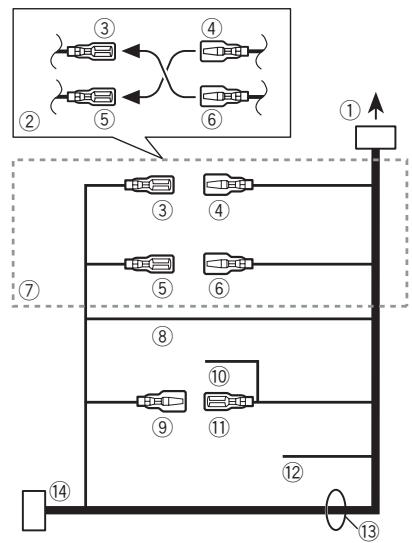

Amplificateur de puissance (vendu séparément) Réalisez ces connexions lors de l’utilisation d’un amplificateur optionnel.

1 Télécommande du système Connectez au câble bleu/blanc. 2 Amplificateur de puissance (vendu séparément) 3 Connectez avec un câble RCA (vendu séparément) 4 Sortie arrière ou haut-parleur d’extrêmes graves 5 Haut-parleur arrière ou haut-parleur d’extrêmes graves Installation Important ! Vérifiez toutes les connexions et tous les systèmes avant l’installation finale. ! N’utilisez pas de pièces non autorisées car il peut en résulter des dysfonctionnements. ! Consultez votre revendeur si l’installation nécessite le perçage de trous ou d’autres modifications du véhicule. ! N’installez pas cet appareil là où : — il peut interférer avec l’utilisation du véhicule. — il peut blesser un passager en cas d’arrêt soudain du véhicule. ! Le laser à semi-conducteur sera endommagé s’il devient trop chaud. Installez cet appareil à Montage avant/arrière DIN Cet appareil peut être installé correctement soit en montage frontal ou en montage arrière. Utilisez des pièces disponibles dans le commerce lors de l’installation. Montage frontal DIN 1 Insérez le manchon de montage dans le tableau de bord. Lors de l’installation de cet appareil dans un espace peu profond, utilisez le manchon de montage fourni. Si l’espace est insuffisant, utilisez le manchon de montage fourni avec le véhicule. 2 Fixez le manchon de montage en utilisant un tournevis pour courber les pattes métalliques (90°) en place.

1 Tableau de bord 2 Manchon de montage

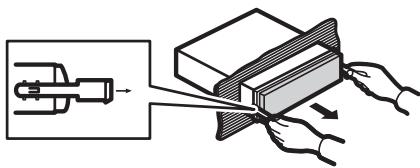

Informations complémentaires 3 Installez l’appareil comme indiqué sur la figure. Retrait de l’appareil

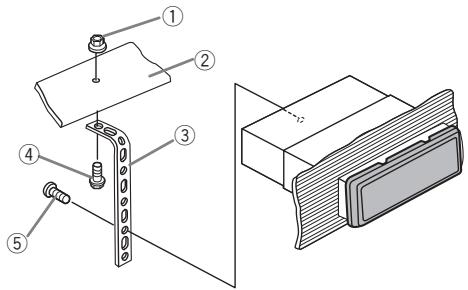

1 Écrou 2 Pare-feu ou support métallique 3 Attache en métal 4 Vis 5 Vis (M4 × 8) # Assurez-vous que l’appareil est correctement mis en place. Toute installation instable peut entraîner des sauts ou autres dysfonctionnements. 1 Anneau de garniture 2 Encoche ! Relâcher la face avant permet d’accéder plus facilement à l’anneau de garniture. ! Quand vous remontez l’anneau de garniture, pointez le côté avec l’encoche vers le bas. 2 Insérez les clés d’extraction fournies dans les deux côtés de l’appareil jusqu’à ce qu’elles s’enclenchent en place. 3 Tirez l’appareil hors du tableau de bord. Montage arrière DIN 1 Déterminez la position appropriée où les trous sur le support et sur le côté de l’appareil se correspondent.

Serrez deux vis de chaque côté.

1 Vis taraudeuse (5 mm × 8 mm) 2 Support de montage 3 Tableau de bord ou console

Messages d’erreur Symptôme Causes possibles L’écran revient automatiquement à l’affichage ordinaire. Vous n’avez exé- Réexécutez l’opéracuté aucune opé- tion. ration pendant 30 secondes. L’étendue de répétition de lecture change de manière inattendue. Resélectionnez l’éEn fonction de l’étendue de ré- tendue de répétition de lecture. pétition de lecture, l’étendue sélectionnée peut changer lors de la sélection d’un autre dossier ou d’une autre plage ou en cas d’avance/retour rapide. Un sous-dossier n’est pas lu. Retrait et remontage de la face avant Vous pouvez retirer la face avant pour protéger l’appareil contre le vol. Appuyez sur la touche de retrait, puis poussez la face avant vers le haut et tirez-la vers vous. Pour les détails, reportez-vous à Retrait de la face avant pour protéger l’appareil contre le vol et à la page 29, Remontage de la face avant. L’appareil ne fonctionne pas correctement. Il y a des interférences. Quand vous contactez votre distributeur ou le Service d’entretien agréé par Pioneer le plus proche, n’oubliez pas de noter le message d’erreur. Lecteur de CD intégré Message Il est impossible de lire les sousdossiers lorsque FOLDER (répétition du dossier) est sélectionné. NO XXXX ap- Aucune informaparaît lors de la tion textuelle modification de n’est intégrée. l’affichage (par exemple NO TITLE). L’écran est éclairé quand l’appareil est hors service. Action corrective Le mode démonstration est activé. Vous utilisez un autre appareil, tel qu’un téléphone cellulaire, qui transmet des ondes électromagnétiques à proximité de l’appareil. Sélectionnez une autre étendue de répétition de lecture. Basculez l’affichage ou la lecture sur une autre plage/un autre fichier. ! Appuyez sur pour annuler le mode démonstration. ! Désactivez le réglage de l’affichage de démonstration. Éloignez tous les appareils électriques qui pourrait provoquer des interférences. Causes possibles ERROR-11, 12, Le disque est 17, 30 sale. Le disque est rayé. Action corrective Nettoyez le disque. Français

Dépannage Retirez l’anneau de garniture. Utilisez un autre disque. ERROR-10, 11, Une erreur méca12, 15, 17, 30, nique ou électrique est survenue. Coupez et remettez le contact d’allumage ou choisissez une autre source, puis revenez au lecteur de CD. ERROR-15 Le disque inséré est vierge. Utilisez un autre disque. ERROR-23 Format CD non pris en charge Utilisez un autre disque. FRMT READ Le début de la lecture et le début de l’émission des sons sont parfois décalés. Attendez que le message disparaisse pour entendre les sons. NO AUDIO Le disque inséré ne contient pas de fichiers pouvant être lus. Utilisez un autre disque. SKIPPED Le disque inséré Utilisez un autre disque. contient des fichiers WMA protégés par DRM. PROTECT Tous les fichiers sur le disque inséré intègrent la protection par DRM. Utilisez un autre disque.

Annexe Annexe Informations complémentaires Périphérique de stockage USB/iPod Message Action corrective NO DEVICE Quand la fonction Plug-andPlay est hors service, aucun périphérique de stockage USB et aucun iPod n’est connecté. ! Mettez la fonction Plug-and-Play en service. ! Connectez un périphérique de stockage USB/iPod compatible. FRMT READ Le début de la lecture et le début de l’émission des sons sont parfois décalés. Attendez que le message disparaisse pour entendre les sons. Absence de plages musicales. Transférez les fichiers audio vers le périphérique de stockage USB et procédez à la connexion. NO AUDIO SKIPPED PROTECT

La sécurité est activée sur le périphérique de stockage USB Suivez les instructions du périphérique de stockage USB pour désactiver la sécurité. Le périphérique de stockage USB connecté contient des fichiers WMA intégrant la protection Windows Mediaä DRM 9/10 Lisez un fichier audio n’intégrant pas la protection Windows Media DRM 9/10. Tous les fichiers du périphérique de stockage USB intègrent la protection Windows Media DRM 9/10 Transférez des fichiers audio n’intégrant pas la protection Windows Media DRM 9/10 vers le périphérique de stockage USB et procédez à la connexion. Message Causes possibles Action corrective Message Causes possibles Action corrective

Le périphérique de stockage USB connecté n’est pas pris en charge par cet appareil. ! Connectez un périphérique de stockage de masse USB compatible. ! Déconnectez votre périphérique et remplacez-le par un périphérique de stockage USB compatible. ERROR-19 Panne de communication. Le connecteur USB ou le câble USB est en court-circuit. Vérifiez que le connecteur USB ou le câble USB n’est pas coincé ou endommagé. Le périphérique de stockage USB connecté consomme plus de 500 mA (courant maximal autorisé). Déconnectez le périphérique de stockage USB et ne l’utilisez pas. Mettez le contact sur OFF, puis sur ACC ou ON, et ne connectez que des périphériques de stockage USB compatibles. ! Effectuez une des opérations suivantes. –Coupez et remettez le contact d’allumage. –Déconnectez le périphérique de stockage USB. –Choisissez une autre source. Revenez ensuite à la source USB. ! Déconnectez le câble de l’iPod. Quand le menu principal de l’iPod est affiché, reconnectez et réinitialisez l’iPod. CHECK USB L’iPod fonctionne correctement mais n’est pas chargé Assurez-vous que le câble de connexion de l’iPod n’est pas en court-circuit (par exemple, qu’il n’est pas coincé dans des objets métalliques). Après avoir vérifié, mettez le contact d’allumage sur OFF puis sur ON ou déconnectez l’iPod et reconnectez-le. Panne iPod ERROR-23 ERROR-16 Déconnectez le câble de l’iPod. Quand le menu principal de l’iPod est affiché, reconnectez et réinitialisez l’iPod. Le périphérique de stockage USB n’est pas formaté avec FAT12, FAT16 ou FAT32 Le périphérique de stockage USB doit être formaté avec FAT12, FAT16 ou FAT32. Les versions de firmware de l’iPod sont anciennes. Mettez à jour la version de l’iPod. Panne iPod Déconnectez le câble de l’iPod. Quand le menu principal de l’iPod est affiché, reconnectez et réinitialisez l’iPod. STOP Sélectionnez une Aucune plage musicale dans la liste qui contient les plages musicaliste en cours. les. NOT FOUND Aucune plage musicale connexe Conseils sur la manipulation Disques et lecteur Utilisez uniquement des disques affichant l’un ou l’autre des logos suivants. Français Causes possibles Informations complémentaires Utilisez des disques 12 cm. N’utilisez pas de disques 8 cm ni un adaptateur pour disques 8 cm. Utilisez seulement des disques conventionnels de forme circulaire. N’utilisez pas de disques ayant une forme particulière. N’introduisez aucun objet dans le logement pour CD autre qu’un CD. N’utilisez pas de disques fendillés, ébréchés, voilés ou présentant d’autres défauts, car ils peuvent endommager le lecteur. La lecture de disques CD-R/CD-RW non finalisés n’est pas possible. Ne touchez pas la surface enregistrée des disques. Rangez les disques dans leur coffret dès que vous ne les écoutez plus. Ne posez aucune étiquette sur la surface des disques, n’écrivez pas sur un disque, n’appliquez aucun agent chimique sur un disque. Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l’extérieur. La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s’adapter à la température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux. Transférez les plages musicales sur l’iPod.

Annexe Annexe Informations complémentaires La lecture de certains disques peut être impossible en raison des caractéristiques du disque, de son format, de l’application qui l’a enregistré, de l’environnement de lecture, des conditions de stockage ou d’autres conditions. Les cahots de la route peuvent interrompre la lecture d’un disque. Les connexions via un concentrateur USB ne sont pas prises en charge. Ne connectez aucun autre périphérique qu’un périphérique de stockage USB. Fixez fermement le périphérique de stockage USB lors de la conduite. Ne laissez pas le périphérique de stockage USB tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d’accélérateur. En fonction du périphérique de stockage USB, les problèmes suivants peuvent survenir. ! Le fonctionnement peut varier. ! Le périphérique de stockage peut ne pas être reconnu. ! Les fichiers peuvent ne pas être lus correctement. ! Le périphérique peut générer des parasites radio. iPod Ne laissez pas l’iPod dans un endroit soumis à une température élevée. Tout texte incompatible enregistré sur l’iPod ne sera pas affiché par cet appareil. Extension de fichier : .mp3 Débit binaire : 8 kbit/s à 320 kbit/s (CBR), VBR Fréquence d’échantillonnage : 8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation) Version étiquette ID3 compatible : 1.0, 1.1, 2.2, 2.3, 2.4 (la Version 2.x de l’étiquette ID3 a priorité sur la Version 1.x.) Liste de lecture m3u : incompatible Fichiers pouvant être lus : jusqu’à 999 Système de fichiers : ISO 9660 Niveau 1 et 2, Romeo, Joliet Lecture multi-session: compatible Transfert des données en écriture par paquet: incompatible Quelle que soit la durée du silence entre les plages musicales de l’enregistrement original, la lecture des disques d’audio compressé s’effectue avec une courte pause entre les plages musicales. MP3i (MP3 interactif), mp3 PRO : incompatible DualDiscs Les DualDiscs sont des disques à deux faces avec un CD enregistrable pour l’audio sur une face et un DVD enregistrable pour la vidéo sur l’autre. Comme la face CD des DualDiscs n’est pas physiquement compatible avec le standard CD général, la lecture de la face CD sur cet appareil peut ne pas être possible. Charger et éjecter fréquemment un DualDisc peut provoquer des rayures sur le disque. Des rayures importantes peuvent entraîner des problèmes de lecture sur cet appareil. Dans certains cas, un DualDisc peut se retrouver bloqué dans le logement pour CD et ne sera pas éjecté. Pour éviter cela, nous vous recommandons de vous abstenir d’utiliser des DualDiscs avec cet appareil. Pour des informations plus détaillées sur les DualDiscs, veuillez vous reporter aux informations fournies par le fabricant des disques. Pour garantir un fonctionnement correct, reliez le câble du connecteur de la station d’accueil de l’iPod directement à cet appareil. Attachez fermement l’iPod pendant que vous conduisez. Ne laissez pas l’iPod tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d’accélérateur. MP3 Français Périphérique de stockage USB Quelques mots sur les réglages de l’iPod ! Lorsqu’un iPod est connecté, cet appareil désactive le réglage EQ (égaliseur) de l’iPod afin d’optimiser l’acoustique. Le réglage EQ original est rétabli lorsque l’iPod est déconnecté. ! Vous ne pouvez pas mettre la fonction de répétition hors service sur l’iPod quand vous utilisez cet appareil. La fonction de répétition est positionnée automatiquement sur répétition de toutes les plages quand vous connectez l’iPod à cet appareil. Informations complémentaires Formats audio compressés compatibles (disque, USB) WMA Extension de fichier : .wma Débit binaire : 48 kbit/s à 320 kbit/s (CBR), 48 kbit/s à 384 kbit/s (VBR) Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz Windows Media Audio Professional, Lossless, Voice/ DRM Stream/Stream avec vidéo: incompatible Périphérique de stockage USB WAV Extension de fichier : .wav Hiérarchie des dossiers pouvant être lus : jusqu’à 8 niveaux (dans la pratique, la hiérarchie compte moins de 2 niveaux). Bits de quantification : 8 et 16 (LPCM), 4 (MS ADPCM) Dossiers pouvant être lus : jusqu’à 500 Fréquence d’échantillonnage : 16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM) Informations supplémentaires Seuls les 32 premiers caractères d’un nom de fichier (incluant l’extension de fichier) ou d’un nom de dossier peuvent être affichés. Les textes russes à afficher sur cet appareil doivent être codés avec les jeux de caractères suivants : ! Unicode (UTF-8, UTF-16) ! Jeux de caractères autres que Unicode qui sont utilisés dans un environnement Windows et sont paramétrés sur Russe dans le paramétrage multilingue Cet appareil peut ne pas fonctionner correctement selon l’application utilisée pour encoder les fichiers WMA. Fichiers pouvant être lus : jusqu’à 15 000 Lecture des fichiers protégés par des droits d’auteur: incompatible Périphérique de stockage USB partitionné : Seule la première partition peut être lue. Il peut se produire un léger retard au début de la lecture de fichiers audio sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers. PRÉCAUTION Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées. Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données image ou de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers. Disque Hiérarchie des dossiers pouvant être lus : jusqu’à 8 niveaux (dans la pratique, la hiérarchie compte moins de 2 niveaux). Dossiers pouvant être lus : jusqu’à 99

Annexe Annexe Informations complémentaires Compatibilité iPod Selon la génération ou la version de l’iPod, certaines fonctions peuvent ne pas être disponibles. Les opérations peuvent différer selon la version du logiciel iPod. Quand vous utilisez un iPod, un câble iPod Dock Connector vers USB est requis. Un câble d’interface CD-IU50 Pioneer est également disponible. Pour plus de détails, consultez votre revendeur. Pour des détails sur la compatibilité fichier/format, reportez-vous aux manuels de l’iPod. Livre audio, Podcast: compatible PRÉCAUTION Pioneer n’accepte aucune responsabilité en cas de perte de données sur l’iPod, même si la perte de données se produit pendant l’utilisation de cet appareil.

Séquence des fichiers audio Sur cet appareil, l’utilisateur ne peut pas affecter de numéros de dossier ni spécifier les séquences de lecture. Exemple de hiérarchie

Niveau 1 Niveau 2 Niveau 3 Niveau 4 : Dossier : Fichier audio compressé 01 à 05 : Numéro de dossier 1 à 6 : Séquence de lecture Disque La séquence de sélection des dossiers ou d’autres opérations peut différer en fonction du logiciel de codage ou d’écriture. Périphérique de stockage USB La séquence de lecture est identique à la séquence enregistrée dans le périphérique de stockage USB. Pour spécifier la séquence de lecture, la méthode suivante est recommandée. 1 Créez le nom du fichier en incluant des nombres qui spécifient la séquence de lecture (par exemple, 001xxx.mp3 et 099yyy.mp3). 2 Placez ces fichiers dans un dossier. 3 Enregistrez le dossier contenant les fichiers sur le périphérique de stockage USB. Toutefois, avec certains environnements système, vous ne pouvez pas spécifier la séquence de lecture. Pour les lecteurs audio portables USB, la séquence est différente et dépend du lecteur. Tableau des caractères cyrilliques D: C D: C D: C D: C D: C

D : Affichage C : Caractère Droits d’auteur et marques commerciales Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc. iPod et iPhone iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales de Apple Inc. déposées aux États-Unis et dans d’autres pays. Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d’Apple par le fabricant. Apple n’est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Français Cet appareil prend en charge uniquement les modèles d’iPod suivants. Les versions du logiciel iPod prises en charge sont indiquées ci-dessous. Les versions antérieures ne sont pas prises en charge. ! iPod nano 5ème génération (version logicielle

! iPod nano 4ème génération (version logicielle

! iPod nano 3ème génération (version logicielle

! iPod nano 2ème génération (version logicielle

! iPod nano 1ère génération (version logicielle

! iPod touch 3ème génération (version logicielle

! iPod touch 2ème génération (version logicielle

! iPod touch 1ère génération (version logicielle

! iPod classic 160 Go (version logicielle 2.0.3) ! iPod classic 120 Go (version logicielle 2.0.1) ! iPod classic (version logicielle 1.1.2) ! iPod 5ème génération (version logicielle 1.3) ! iPhone 3GS (version logicielle 3.1.2) ! iPhone 3G (version logicielle 3.1.2) ! iPhone (version logicielle 3.1.2) Informations complémentaires iTunes Apple et iTunes sont des marques commerciales de Apple Inc. déposées aux États-Unis et dans d’autres pays. MP3 La vente de ce produit comporte seulement une licence d’utilisation privée, non commerciale, et ne comporte pas de licence ni n’implique aucun droit d’utilisation de ce produit pour une diffusion commerciale (c’est-à-dire générant des revenus) en temps réel (terrestre, par satellite, câble et/ou tout autre média), diffusion/streaming via internet, des intranets et/ ou d’autres systèmes électroniques de distribution de contenu, telles que les applications audio payante ou audio sur demande. Une licence indépendante est requise pour de telles utilisations. Pour les détails, veuillez visiter le site http://www.mp3licensing.com. WMA Windows Media et le logo Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays.

Annexe Informations complémentaires Caractéristiques techniques Généralités Puissance de sortie maximale ..................................................... 50 W × 4 Puissance de sortie continue ..................................................... 22 W × 4 (50 Hz à 15 000 Hz, DHT 5 %, impédance de charge 4 W, avec les deux canaux entraînés) Impédance de charge ........... 4 W (4 W à 8 W acceptable) Niveau de sortie maximum de la sortie préamp ..................................................... 2,0 V Contrôles de tonalité : Grave Fréquence ............... 100 Hz Gain ............................ ±12 dB Moyen Fréquence ............... 1 kHz Gain ............................ ±12 dB Aigus Fréquence ............... 10 kHz Gain ............................ ±12 dB Haut-parleur d’extrêmes graves (mono) : Fréquence ......................... 50/63/80/100/125 Hz Pente ................................... –18 dB/octave Gain ...................................... +6 dB à –24 dB Phase .................................. Normale/Inverse Spécification standard USB ..................................................... USB 2.0 vitesse pleine Alimentation maximale ........ 500 mA Classe USB ................................ MSC (Mass Storage Class) Système de fichiers ................ FAT12, FAT16, FAT32 Format de décodage WMA ..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2 canaux audio) (Windows Media Player) Format de décodage MP3 ... MPEG-1 & 2 Couche Audio Format du signal WAV .......... PCM Linéaire & MS ADPCM (Non compressé) Français Audio USB Italiano Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V acceptable) Mise à la masse ....................... Pôle négatif Consommation maximale ... 10,0 A Dimensions (L × H × P) : DIN Châssis ..................... 178 mm × 50 mm × 165 Panneau avant ...... 188 mm × 58 mm × 17 mm Châssis ..................... 178 mm × 50 mm × 165 Panneau avant ...... 170 mm × 46 mm × 17 mm Poids .............................................. 1,2 kg Format de décodage MP3 ... MPEG-1 & 2 Couche Audio Format du signal WAV .......... PCM Linéaire & MS ADPCM (Non compressé) Syntoniseur FM Gamme de fréquence ............ 87,5 MHz à 108,0 MHz Sensibilité utile ......................... 9 dBf (0,8 µV/75 W, mono, S/B : 30 dB) Rapport signal/bruit ............... 72 dB (réseau IEC-A) Syntoniseur MW (PO) Gamme de fréquence ............ 531 kHz à 1 602 kHz Sensibilité utile ......................... 25 µV (S/B : 20 dB) Rapport signal/bruit ............... 62 dB (réseau IEC-A) Syntoniseur LW (GO) Gamme de fréquence ............ 153 kHz à 281 kHz Sensibilité utile ......................... 28 µV (S/B : 20 dB) Rapport signal/bruit ............... 62 dB (réseau IEC-A) Remarque Les caractéristiques et la présentation peuvent être modifiées sans avis préalable. Lecteur de CD Système ....................................... Compact Disc Digital Audio Disques utilisables ................. Disques compacts Rapport signal/bruit ............... 94 dB (1 kHz) (réseau IEC-A) Nombre de canaux ................. 2 (stéréo) Format de décodage WMA ..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2 canaux audio) (Windows Media Player)
