• Installation ¶ En cas de difficultés, veuillez consulter votre revendeur. ¶ Pioneer ne saurait être tenu responsable d’aucun dommage résultant d’une installation ou d’une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles. AVIS IMPORTANT Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous. Nº du modèle. PDK-TS24 Nº de série. Conservez ces numéros pour pouvoir les utiliser ultérieurement. Table des matières Attention p. 9
• Vérification des pièces fournies p. 10
• Assemblage du support p. 10
• Fixation de l’écran à plasma p. 11
• Installation du produit sur un meuble de télévision, etc p. 12
• Prévenir toute chute de l’équipement p. 13
• Caractéristiques techniques p. 14
• Schéma de dimensions ATTENTION Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels. Attention Ce produit est un support de couverture de table conçu exclusivement pour les écrans à plasma (PDP-507XA/PDP507XD/PDP-507XG/PDP-4270XA/PDP-4270XD/PDP-427XA/ PDP-427XD/PDP-427XG/PDP-507XDA/PDP-427XDA) de marque Pioneer. L’utilisation de ce produit avec un autre modèle peut être à l’origine d’un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran. Français Nous vous remercions d’avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d’emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d’emploi à portée de main et dans un endroit sûr afin de pouvoir vous y référer le cas échéant. Ne procédez en aucun cas à installer ou à modifier le produit autrement qu’en suivant les indications fournies. En outre, n’utilisez pas ce support pour un écran à plasma autre que celui pour lequel il a été conçu et ne le modifiez pas ou ne l’utilisez pas à des fins autres que celles pour lesquelles il a été conçu. Une installation incorrecte est extrêmement dangereuse car elle peut provoquer la chute du support ou tout autre accident. Lieu d’installation p. 14

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l’écran.
• Assurez-vous de placer le produit à un emplacement stable et plat.
• N’installez pas le support à l’extérieur, à proximité d’une source thermale ou sur une plage.
• N’installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations. Montage et installation
• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet. Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l’installation de l’écran parce que le support n’avait pas été installé conformément aux instructions.
• Pour une bonne installation, l’écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l’installation, mettez l’écran ainsi que les équipements périphériques hors tension en coupant l’alimentation, puis retirez la prise du câble d’alimentation de la prise murale. Prévenez les accidents causés par la chute du produit en prenant des mesures fiables visant à éviter toute chute (voir Page 13).

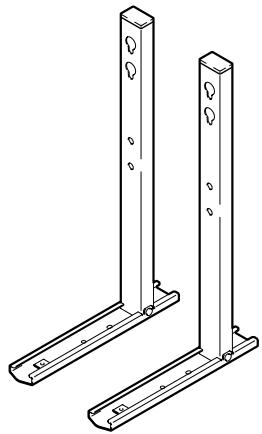

Vérification des pièces fournies Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l’installation du support. Couverture de table x 1 unité Colonnes de support (gauche et droite, interchangeables) x 2 unités Clé hexagonale x 1 unité (Taille en diagonale 6 mm pour utilisation M8) Vis d’installation 2 Vis d’installation 3 (M8 x 20 mm : noir) x 2 unités (M8 x 40 mm : noir) x 2 unités Assemblage du support Procédure de montage

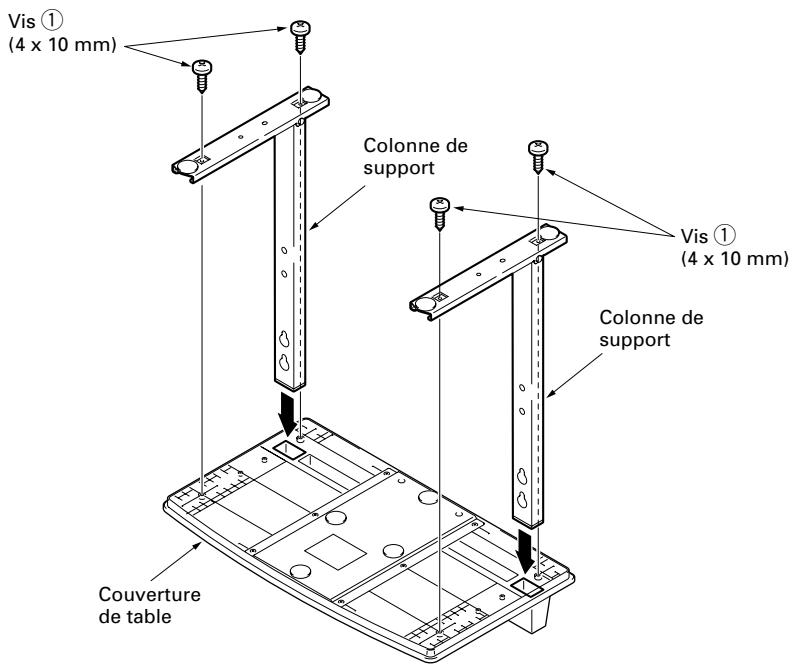

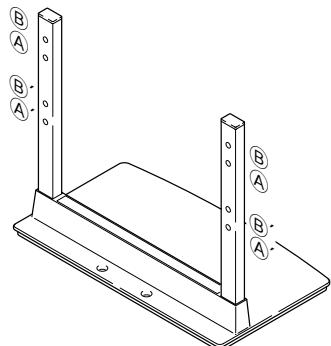

Tournez le support de couverture de table de façon à ce que le dessous regarde vers le haut.

Insérez les colonnes de support dans le support de couverture de table.

Vis 1 (4 x 10 mm) Serrez les vis afin de stabiliser les colonnes de support. Couverture de table

Fixation de l’écran à plasma Prise en compte des fentes de la colonne de support lorsque le support est utilisé comme support de bureau Le poids d’un écran à plasma 50 pouces est d’environ 34.1 kg et celui d’un modèle 42 pouces d’environ 29.0 kg. Leur largeur étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être assemblés et installés par deux personnes à la fois. Fentes utilisées pour l’orientation du support Modèles d’écran à plasma A, A' Modèle d’écran 42 pouces Modèle d’écran 50 pouces(sauf modèles sans haut- Remarques Introduisez les vis à la verticale et ne les serrez pas plus que nécessaire. Placez une drap ou une bâche afin de protéger l’écran des éraflures ou autres détériorations. Montez toujours l’écran à plasma sur une surface plane et stable uniquement. Déplacez le support de manière à ce que les fentes du support destinées à recevoir les vis et les boulons qui raccordent l’écran principal soient parfaitement alignées.

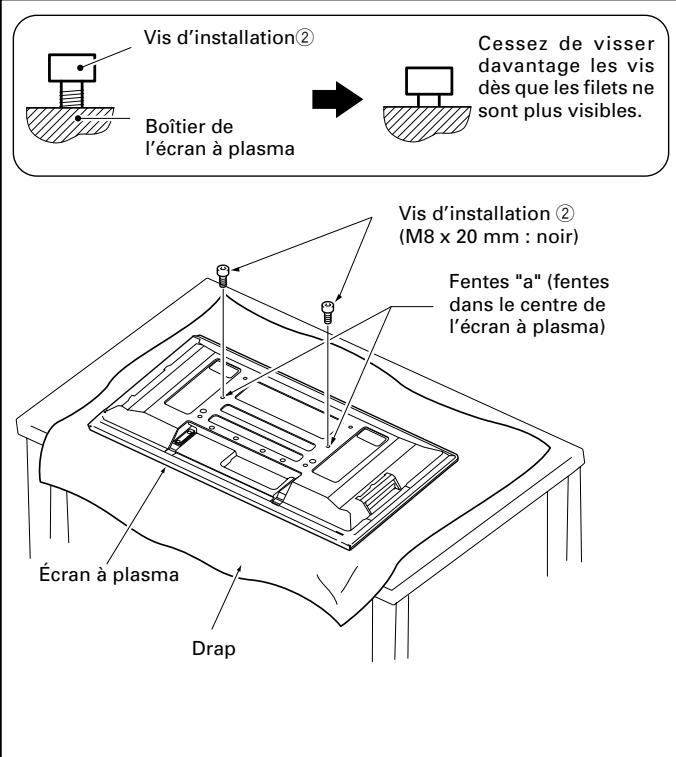

Tableau : fentes de la colonne de support lorsque le support est utilisé comme support de bureau Une fois que l’écran à plasma est bien à plat, veuillez insérer et fixer les deux vis d’installation 2 (M8 x 20 mm : noir) dans les fentes "a" placées au centre du boîtier de l’écran à plasma. parleur du dessous) Modèle d’écran 50 pouces(modèles avec haut-parleur Boîtier de l’écran à plasma Cessez de visser davantage les vis dès que les filets ne sont plus visibles. Vis d’installation 2 (M8 x 20 mm : noir) Fentes "a" (fentes dans le centre de l’écran à plasma) B, B' du dessous) Puis, serrez les vis 2 jusqu’à ce que les filets ne soient plus visibles quand vous regardez de côté (il vous sera impossible de fixer l’écran à plasma si ces vis sont complètement vissées dans les fentes). Vis d’installation2 Français Attention

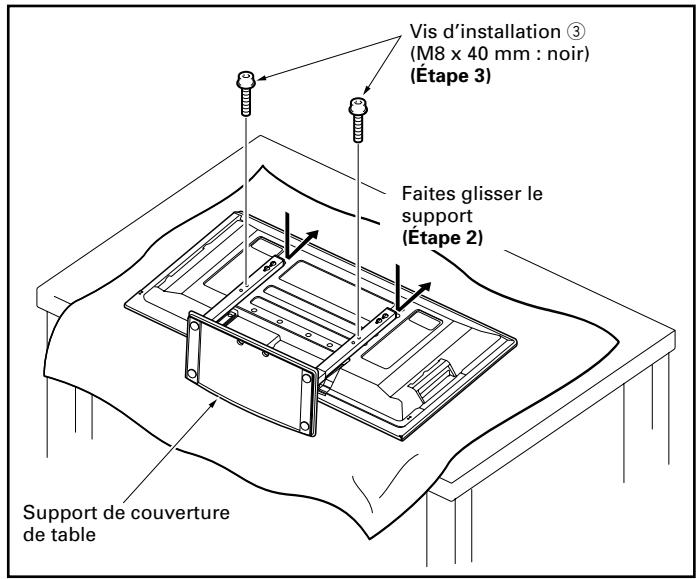

Comme le montre le schéma ci-dessus, accrochez ensuite les fentes de la colonne de support (colonne A ou B) sur les têtes de vis des vis d’installation 2, puis faites glisser le support vers le haut sur l’écran à plasma principal jusqu’à ce que le support s’enclenche dans les vis d’installation 2 (une fois qu’il est assemblé à l’écran, le support glisse tout au plus de 19 mm). Insérez les vis d’installation 3 (M8 x 40 mm : noir) dans les colonnes de support et serrezles fermement au moyen de la clé hexagonale fournie (les fentes doivent être utilisées en fonction des combinaisons correctes A–A' et B–B'). Serrez les vis d’installation 2 fermement au moyen de la clé hexagonale fournie. Vis d’installation 3 (M8 x 40 mm : noir) (Étape 3) Faites glisser le support (Étape 2) Écran à plasma Drap Remarques Veillez à ne pas érafler l’écran plasma ni l’endommager lorsque vous le couchez. Support de couverture de table

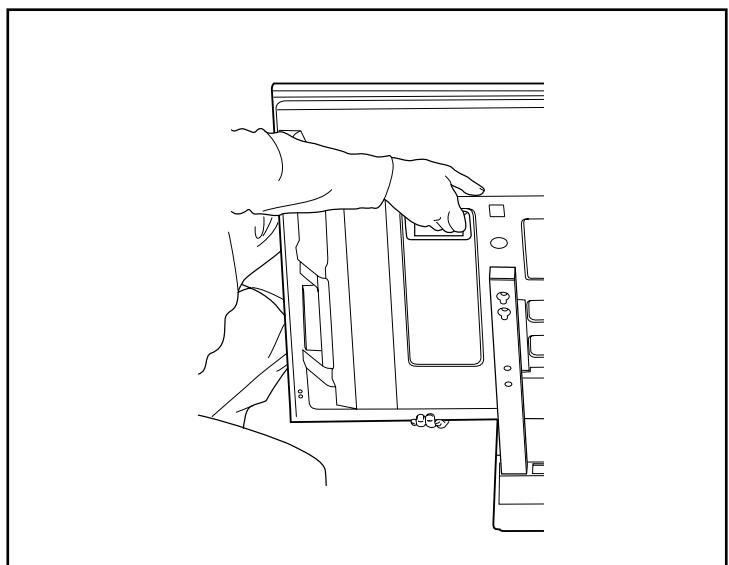

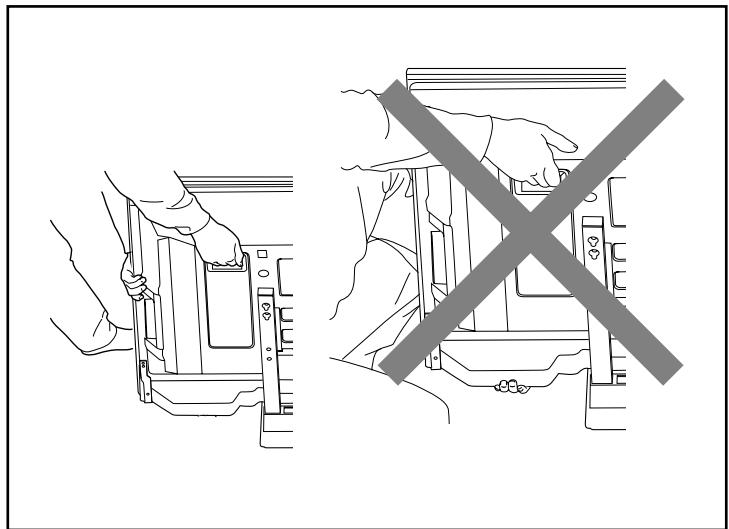

Installation du produit sur un meuble de télévision, etc. Attention Lors de l’installation de l’appareil sur un meuble de télévision, etc., veuillez tenir l’écran à plasma. Si vous le soulevez par les haut-parleurs, ces derniers risqueraient d’être endommagés ou de se tordre. Comment tenir le PDP-507XA/PDP507XD/PDP-507XG/PDP507XDA(modèles avec haut-parleur du dessous) Remarque Ne soulevez pas l' haut-parleur inférieur. Comment tenir le PDP-507XA/PDP507XD/PDP-507XG/PDP-507XDA(sauf modèles sans haut-parleur du dessous)/

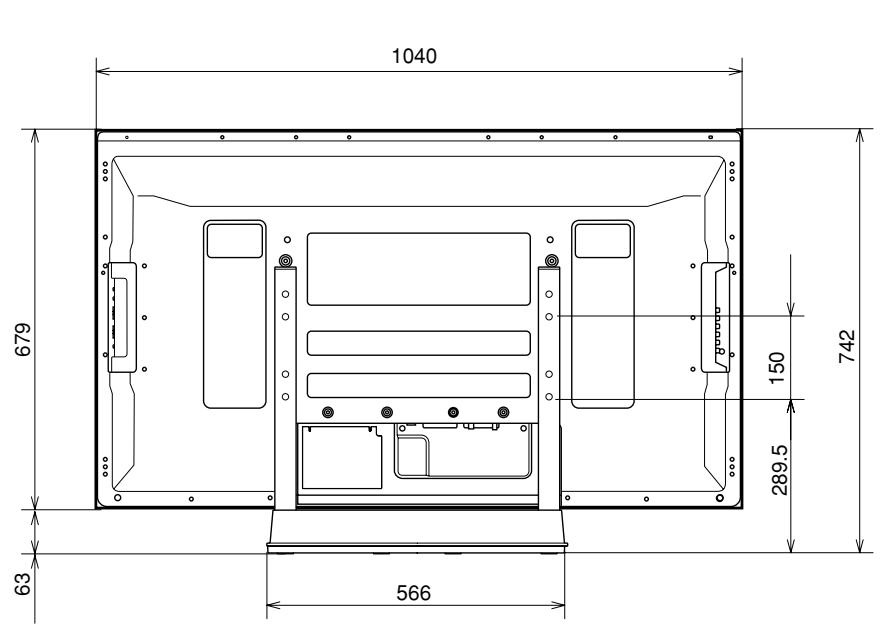

PDP-4270XA/PDP-4270XD/PDP-427XA/

PDP-427XD/PDP-427XG/PDP-427XDA

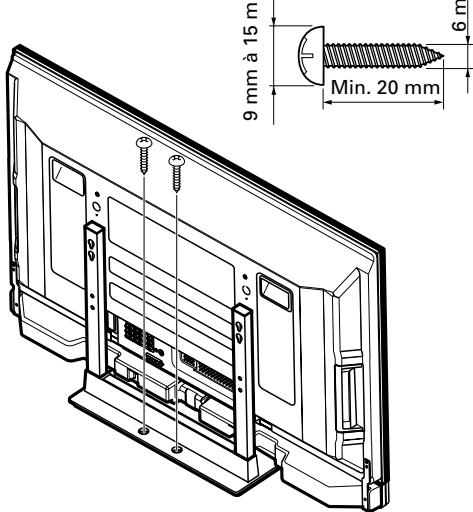

Prévenir toute chute de l’équipement Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu’il ne tombe pas. Stabilisation sur un meuble de télévision ou une autre surface Utilisation d’un mur pour stabiliser le support Stabilisez le support comme indiqué sur le schéma à l’aide de vis vendues dans le commerce.

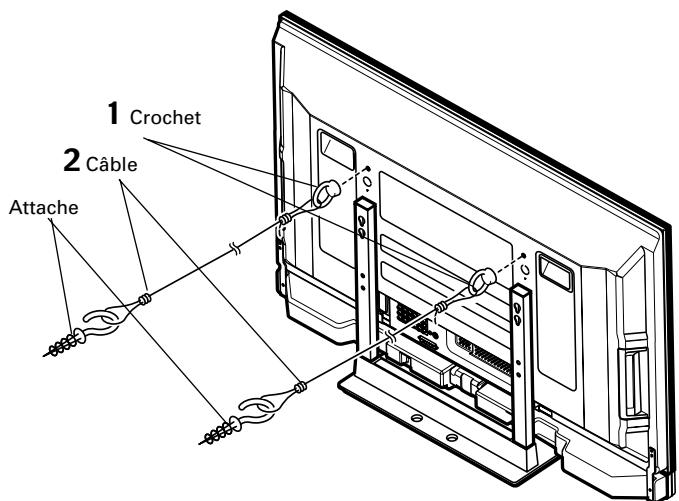

Remarque 9 mm à 15 mm 6 mm Pour stabiliser l’écran à plasma sur un meuble de télévision, utilisez des vis de 6 mm de diamètre nominal. Pour sélectionner les vis, consultez si nécessaire un installateur professionnel. Min. 20 mm Français En raison de son poids, toute chute de l’écran à plasma risque de blesser quelqu’un. Pour plus de sécurité, veillez à prendre toutes les mesures nécessaires pour que votre écran à plasma ne chute pas. Fixation des boulons empêchant la chute sur l’écran à plasma. Utilisation de câbles solides pour stabiliser le dispositif contre un mur, un pilier ou tout autre élément stable, avec fermeté et de façon appropriée. Ces opérations doivent être effectuées de la même manière à gauche et à droite. Remarque Utilisez des crochets, des cordes ou d’autres dispositifs de fixation en vente dans le commerce. Crochet recommandé : Diamètre nominal M8, longueur de 12 mm à 15 mm. 12 mm à 15 mm Position des vis de fixation à la table et au sol

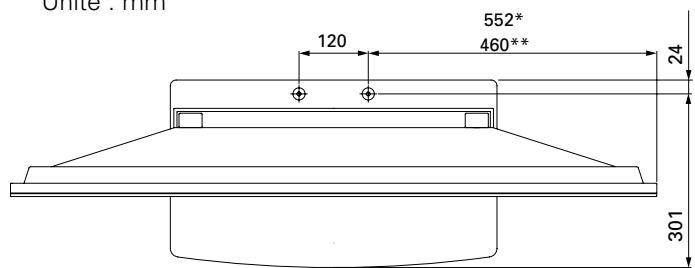

Pour stabiliser l’écran à plasma sur un meuble de télévision, utilisez des vis de 6 mm de diamètre nominal. Unité : mm

Attention *: Ecran d'affichage 50 pouces **:Ecran d'affichage 42 pouces

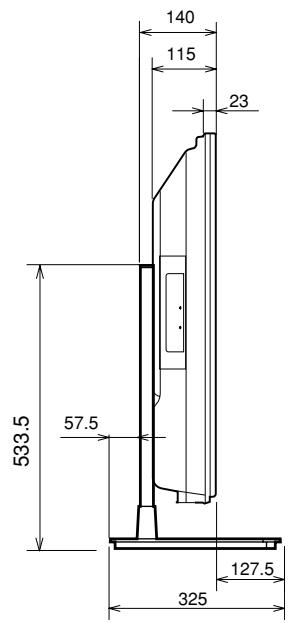

Dimension sans haut-parleurs Vue latérale

• Choisissez toujours une table ou une portion du sol avec une force suffisante pour supporter l’écran à plasma. Il en résulterait autrement des blessures corporelles et des dégâts physiques.
• Le cas contraire, l’écran plasma pourrait tomber et provoquer des dégâts.
• Les vis, crochets et autres raccords que vous utilisez pour fixer en place l’écran à plasma afin de l’empêcher de basculer dépendront de la composition et de l’épaisseur de la surface sur laquelle vous le fixez.
• Sélectionnez les vis, crochets et autres raccords appropriés après avoir tout d’abord soigneusement inspecté la surface pour déterminer sa composition et son épaisseur et après avoir pris contact avec un installateur professionnel si besoin est.

Caractéristiques techniques Dimensions extérieures Poids 566 mm (largeur) x 533.5 mm (hauteur) x 325 mm (profondeur) 4,1 kg

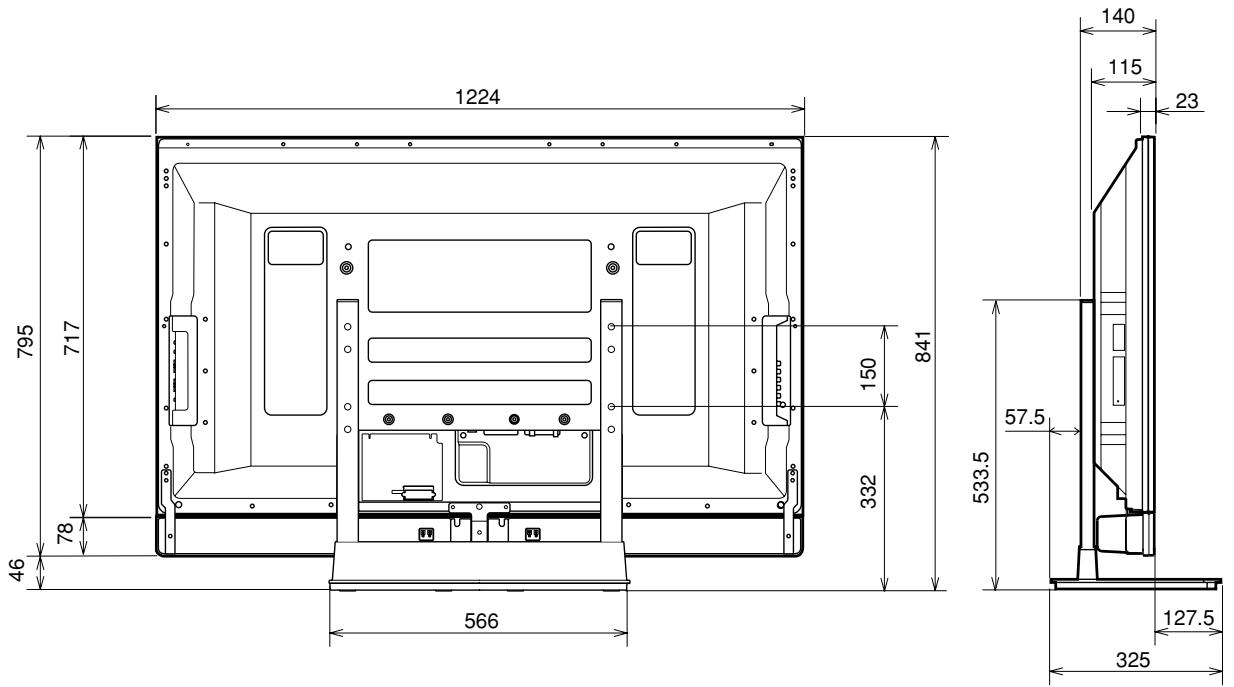

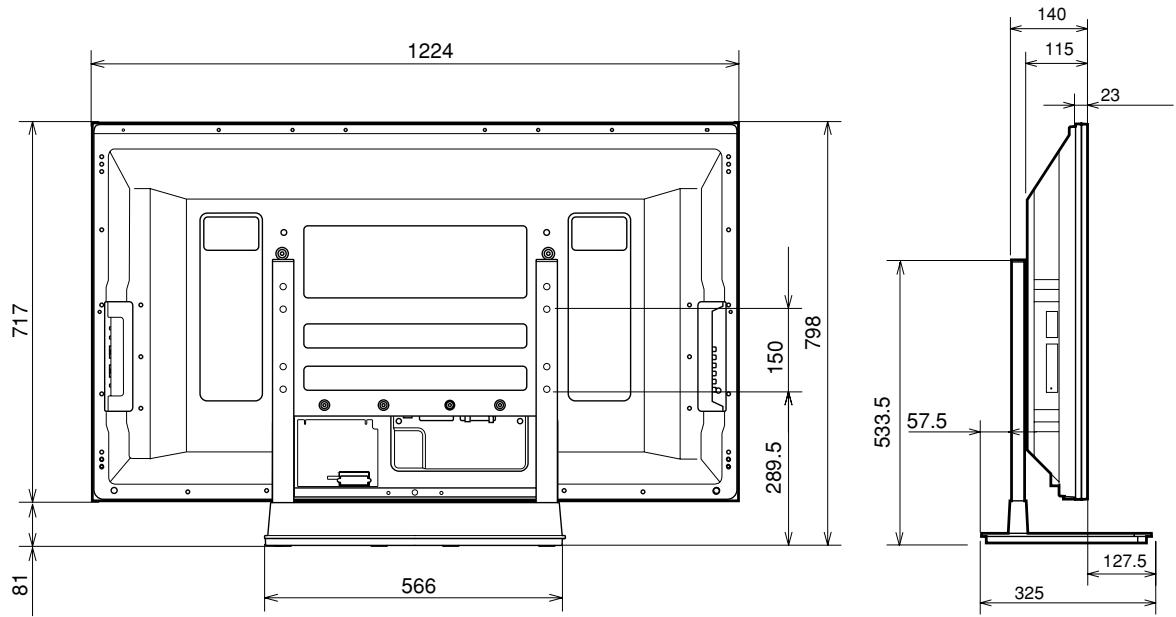

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent êtres modifiées sans préavis en vue d’améliorer le produit. Schéma de dimensions Unité : mm PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(modèles avec haut-parleur du dessous)

PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(sauf modèles sans haut-parleur du dessous)

Schéma de dimensions Publication de Pioneer Corporation. © 2006 Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
