• Wir danken Ihnen, dass Sie sich für den Kauf dieses Produkts der Firma Pioneer entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben. Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rate ziehen zu können. Installation ¶ Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sich bitte an Ihren Händler. ¶ Für Schäden aufgrund von inkorrekter Installation, falscher Verwendung, vorgenommenen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung. Wichtiger Hinweis! Bitte notieren Sie sich unten die Nummer des Modells und die Serien-Nummer des Geräts. Modell: PDK-TS24 Serien-Nummer: Bewahren Sie diese Angaben für den künftigen Gebrauch. Inhalt Sicherheitshinweise p. 16
• Überprüfung des Standardzubehörs auf Vollständigkeit p. 17
• Montage des Tischständers p. 17
• Montage des Plasmadisplays p. 18
• Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem p. 19
• Verhinderung eines möglichen Umfallens der Einheit p. 20
• Technische Daten p. 21
• Darstellung der Abmessungen Vorsicht! Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann. Sicherheitshinweise Dieses Produkt ist ein Tischständer, der ausschließlich für Plasmadisplays (PDP-507XA/PDP-507XD/PDP-507XG/PDP4270XA/PDP-4270XD/PDP-427XA/PDP-427XD/PDP-427XG/ PDP-507XDA/PDP-427XDA) der Firma Pioneer vorgesehen ist. Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen. Hinsichtlich weiterer Informationen wenden Sie sich bitte an diejenige Handelseinrichtung, bei der Sie das Plasmadisplay gekauft haben. Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Veränderungen am Produkt vor. Verwenden Sie den Tischständer nicht für ein anderes Plasmadisplay als für die Modelle, für die er vorgesehen ist, nehmen Sie keine Veränderungen daran vor und verwenden Sie ihn nicht für andere Zwecke. Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen der Einheit oder zu einem anderen Unfall führen kann. Installationsort p. 21

• Wählen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu tragen.
• Sorgen Sie dafür, dass der Ständer und das betreffende Display auf einem ebenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist. Montage und Installation
• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den dafür vorgesehenen Positionen. Es hat Fälle gegeben, dass es zu unvorhergesehenen Unfällen wie beispielsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es sicher installiert wird.
• Schalten Sie das Display und die peripheren Geräte vor der Installation aus und ziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose. Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschließen (siehe Seite 20).

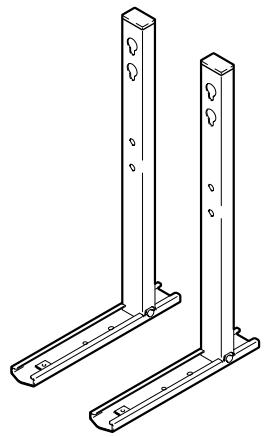

Überprüfung des Standardzubehörs auf Vollständigkeit Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörs vorhanden sind. Basisabdeckung x 1 Ständerelemente Innensechskantschlüssel (links und rechts, austauschbar) x 2 (Gegenseite 6 mm für M8-Verwendung) x 1 (das vorliegende Dokument) x 1 Schrauben 1 (4 x 10 mm) x 4 Table top stand Pied de table Tischständer Supporto di tavolo Tafelbladstaander Soporte de mesa PDK-TS24 Installationsschrauben 2 Installationsschrauben 3 (M8 x 20 mm, schwarz) x 2 (M8 x 40 mm, schwarz) x 2 Deutsch Bedienungsanleitung Operating instructions Mode d’emploi Bedienungsanleitung Istruzioni per l’uso Gebruiksaanwijzing Manual de instrucciones Montage des Tischständers Montage

Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.

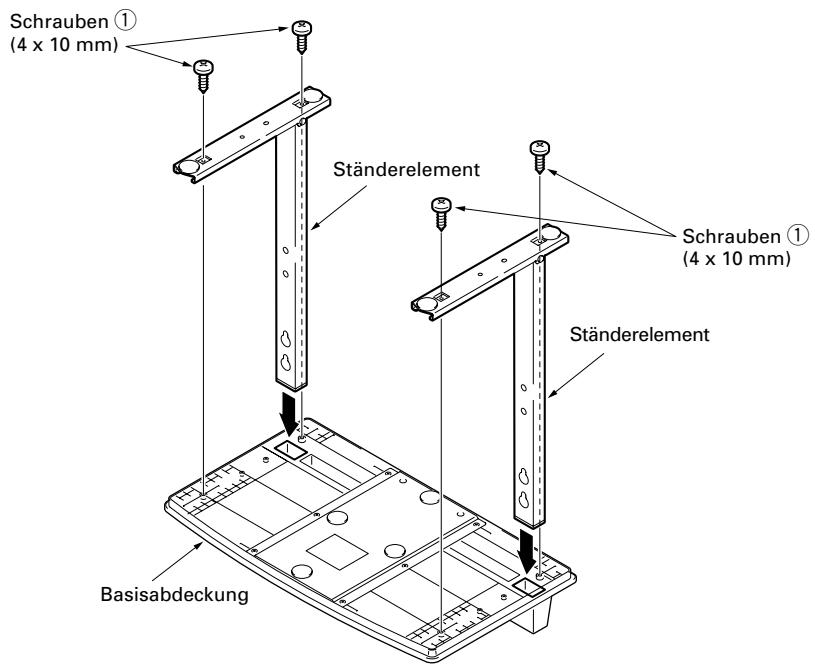

Führen Sie Ständerelemente in die Basisabdeckung ein.

Schrauben 1 (4 x 10 mm) Ständerelement Schrauben 1 (4 x 10 mm) Ziehen Sie die Schrauben fest an, um die Ständerelemente zu stabilisieren. Ständerelement Basisabdeckung

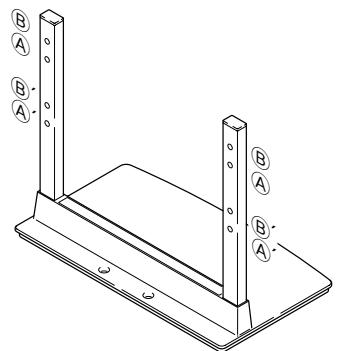

Montage des Plasmadisplays Die Schraublöcher der Ständerelemente bei Verwendung des Ständers als Plasmadisplay-Tischständer Vorsicht! Ein 50-Zoll-Plasmadisplay wiegt etwa 34,1 kg und ein 42-ZollModell etwa 29,0 kg. Die Displays weisen keine Tiefe auf und sind instabil. Deshalb muss die Montage und Installation eines Plasmadisplays von mindestens zwei Personen vorgenommen werden. Tabelle: Schraublöcher der Ständerelemente bei Verwendung des Ständers als Plasmadisplay-Tischständer Verwendete Schraublöcher bei der Ständerausrichtung Plasmadisplay-Modell A, A' 42-Zoll-Display-Modell 50-Zoll-Display-Modell(außer Modelle mit Lautsprecher unten) Hinweise 50-Zoll-Display-Modell(Modelle mit Lautsprecher unten) Führen Sie die Schrauben vertikal in die Öffnungen ein und ziehen Sie sie nicht stärker als notwendig an. Legen Sie ein Tuch, eine Decke oder eine Schutzabdeckung unter das Display, um es vor Kratzern oder sonstigen Schäden zu schützen. Nehmen Sie die Montage nur vor, indem Sie das Plasmadisplay flach auf eine Tisch oder eine ähnliche Unterlage legen. Bewegen Sie den Tischständer so, dass seine Schraublöcher und die Muttern zum Anschluss des Displays richtig ausgerichtet sind.

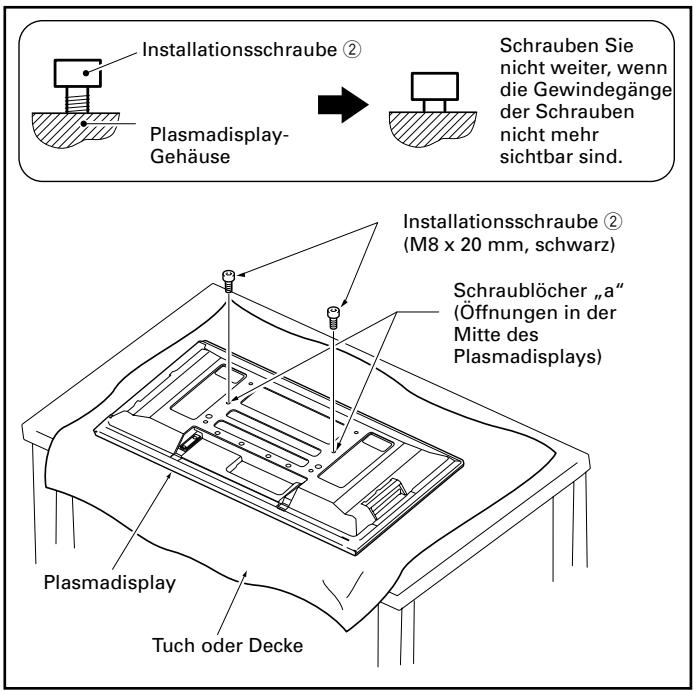

Führen Sie bei flach liegendem Plasmadisplay die zwei Installationsschrauben 2 (M8 x 20 mm, schwarz) in die in der Mitte des PlasmadisplayGehäuse befindlichen Schraublöcher „a“ ein und schrauben Sie sie ein. Ziehen Sie jetzt diese Schrauben 2 nur so weit fest, bis die Gewindegänge beim seitlichen Anblick nicht mehr sichtbar sind (bei einem vollständigen Einschrauben der Schrauben ist es nicht möglich, das Display zu montieren). Installationsschraube 2 PlasmadisplayGehäuse Schrauben Sie nicht weiter, wenn die Gewindegänge der Schrauben nicht mehr sichtbar sind. Installationsschraube 2 (M8 x 20 mm, schwarz) B, B'

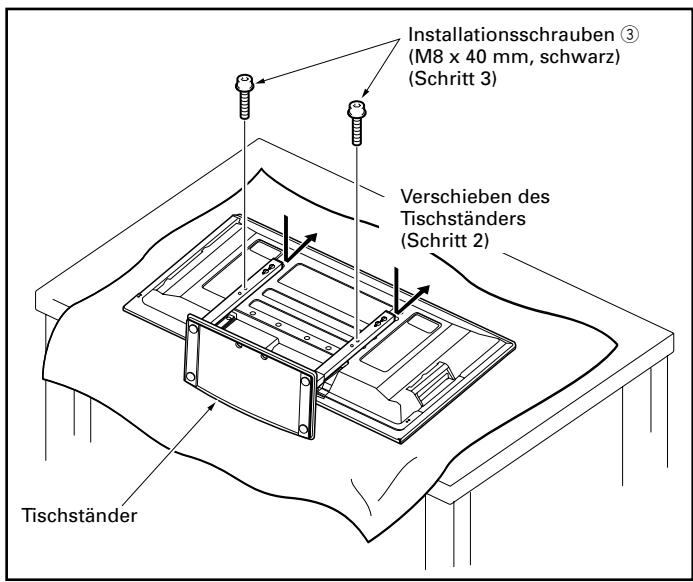

Fixieren Sie die Schraubenköpfe der Installationsschrauben 2 in den in der obigen Zeichnung dargestellten Schrauböffnungen (entweder A oder B), schieben Sie daraufhin den Tischständer nach oben zum Plasmadisplay bis zum Einrasten der Installationsschrauben 2 (einmal an das Display montiert, gleitet der Ständer nicht mehr als 19 mm). Führen Sie die Installationsschrauben 3 (M8 x 40 mm, schwarz) in die Ständerelemente ein und ziehen Sie sie mit dem als Zubehör mitgelieferten Innensechskantschlüssel fest (die Schraublöcher müssen in der jeweils richtigen Kombination A–A' und B–B' verwendet werden). Ziehen Sie die Installationsschrauben 2 mit dem als Zubehör mitgelieferten Innensechskantschlüssel fest. Schraublöcher „a“ (Öffnungen in der Mitte des Plasmadisplays) Installationsschrauben 3 (M8 x 40 mm, schwarz) (Schritt 3) Verschieben des Tischständers (Schritt 2) Plasmadisplay Tuch oder Decke Hinweise Vorsicht beim Hinlegen des Plasmadisplays, damit Sie es nicht zerkratzen oder anderweitig beschädigen.

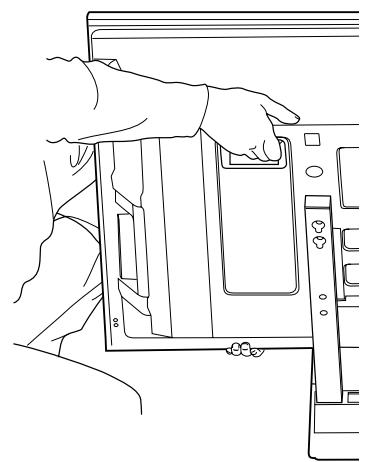

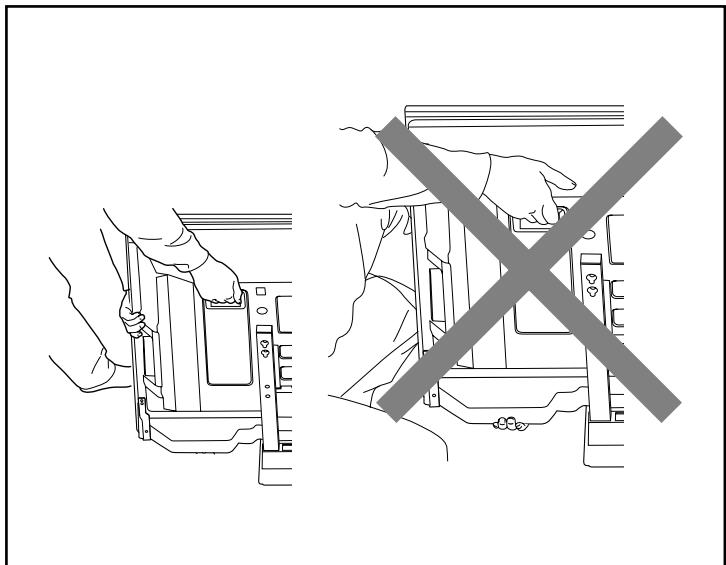

Tischständer Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem Vorsicht! Halten Sie die Einheit bei der Installation an einem Fernsehtisch usw. am Plasmadisplay. Wenn Sie das Ganze an den Lautsprechern halten, dann können diese beschädigt oder verdreht werden. Deutsch Handhabung des PDP-507XA/PDP-507XD/PDP-507XG/PDP507XDA(Modelle mit Lautsprecher unten) Hinweise Halten Sie die Einheit nicht am Lautsprecher fest. Handhabung des

PDP-507XA/PDP-507XD/PDP-507XG/

PDP-507XDA(außer Modelle mit Lautsprecher unten)/PDP-4270XA/PDP4270XD/PDP-427XA/PDP-427XD/PDP427XG/PDP-427XDA

Verhinderung eines möglichen Umfallens der Einheit Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern, dass die Einheit umfallen kann. Aufgrund seines hohen Gewichtes kann das Plasmadisplay, wenn es umfallen sollte, erhebliche Verletzungen verursachen. Achten Sie aus Sicherheitsgründen ganz besonders darauf, das Plasmadisplay vor dem Umstürzen zu bewahren. Stabilisierung auf einem Fernsehtisch oder an einem anderen Ort Verwendung einer Wand zur Stabilisierung

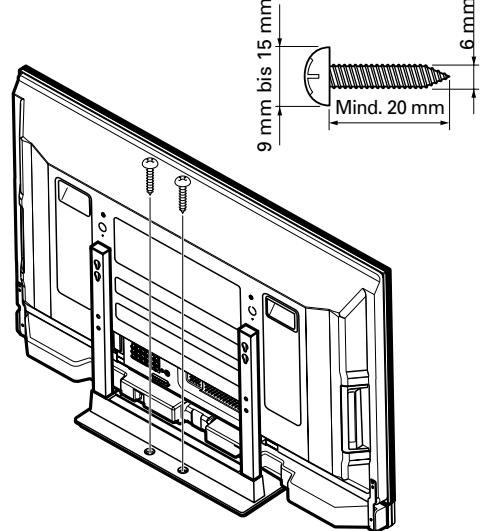

Stabilisieren Sie die Einheit unter Verwendung handelsüblicher Schrauben, wie im Bild dargestellt. Hinweise Mind. 20 mm

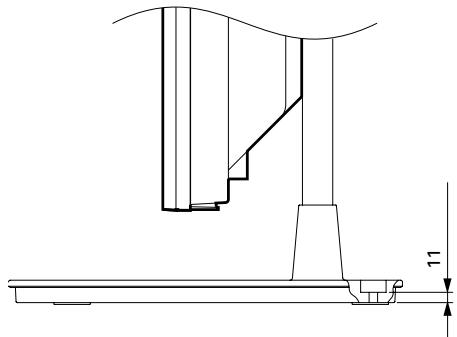

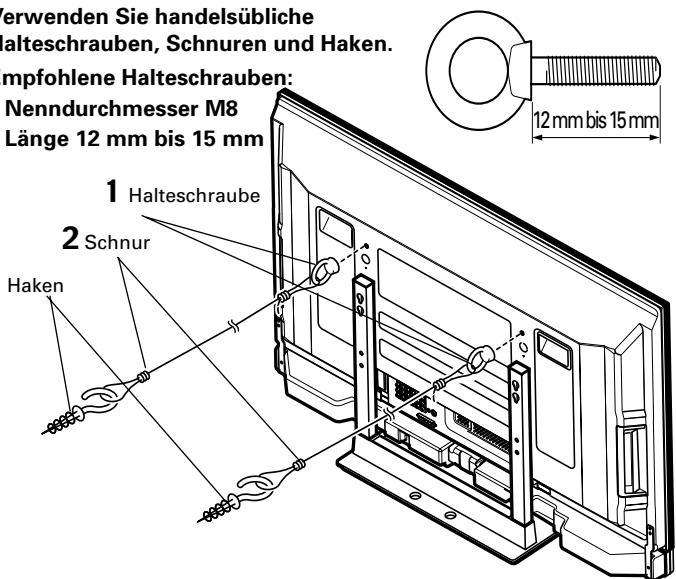

6 mm 9 mm bis 15 mm Verwenden Sie zur Stabilisierung des Plasmadisplays auf einem Fernsehtisch Schrauben mit einem Nenndurchmesser von 6 mm. Wählen sie die geeigneten Schrauben, wenn erforderlich, nach Konsultation eines versierten Monteurs. Montage von Schrauben an das Plasmadisplay zur Verhinderung des Umfallens. Verwendung von reißfesten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Bauelement. Führen Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus. Hinweise Verwenden Sie handelsübliche Halteschrauben, Schnuren und Haken. Empfohlene Halteschrauben: Nenndurchmesser M8 Länge 12 mm bis 15 mm 12 mm bis 15 mm 1 Halteschraube 2 Schnur Haken Position der Tisch-/Fußbodenschrauben

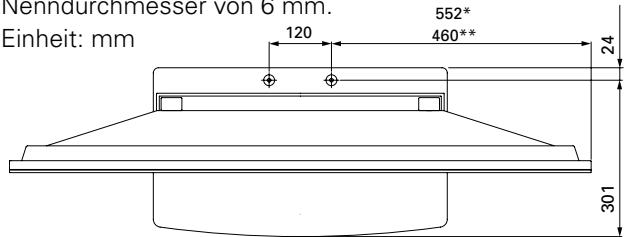

Verwenden Sie zur Stabilisierung des Plasmadisplays auf einem Fernsehtisch Schrauben mit einem Nenndurchmesser von 6 mm. 552* 460** Einheit: mm

Vorsicht! *: 50-Zoll-Display-Modell **:42-Zoll-Display-Modell

Abmessungen ohne Lautsprecher

• Für das Plasmadisplay muss ein ausreichend stabiler Tisch oder eine entsprechende Bodenfläche gewählt werden. Geschieht das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommen.
• Wenn Sie diese Vorsichtsmaßnahmen nicht treffen, könnte das Plasmadisplay herunterfallen oder umfallen und so zu einem Unfall mit Verletzungen führen.
• Die Schrauben, Halteschrauben und Haken, die Sie zur Sicherung des Plasmadisplays verwenden, um es vor dem Umfallen zu bewahren, können je nach dem Aufbau und der Dicke der Fläche, auf der es montiert wird, variieren.
• Wählen Sie die jeweils geeigneten Schrauben, Halteschrauben und Haken, nachdem Sie sich zunächst die vorgesehene Fläche genau angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben. Technische Daten Außenabmessungen 566 mm (Breite) x 533.5 mm (Höhe) x 325 mm (Tiefe) Gewicht 4,1 kg

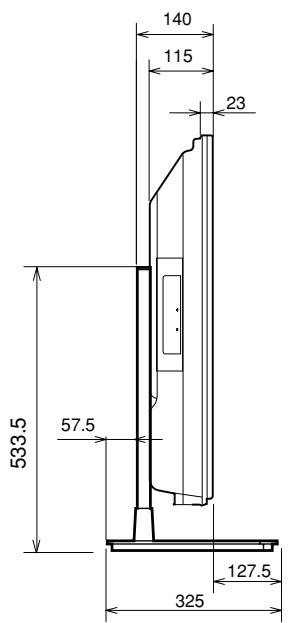

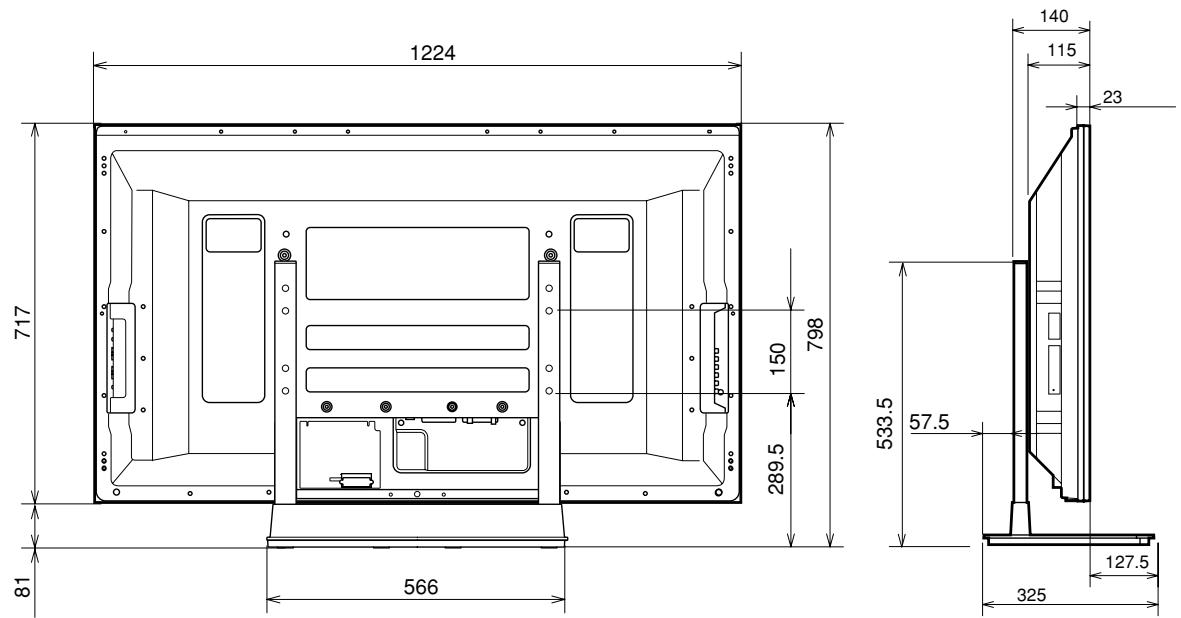

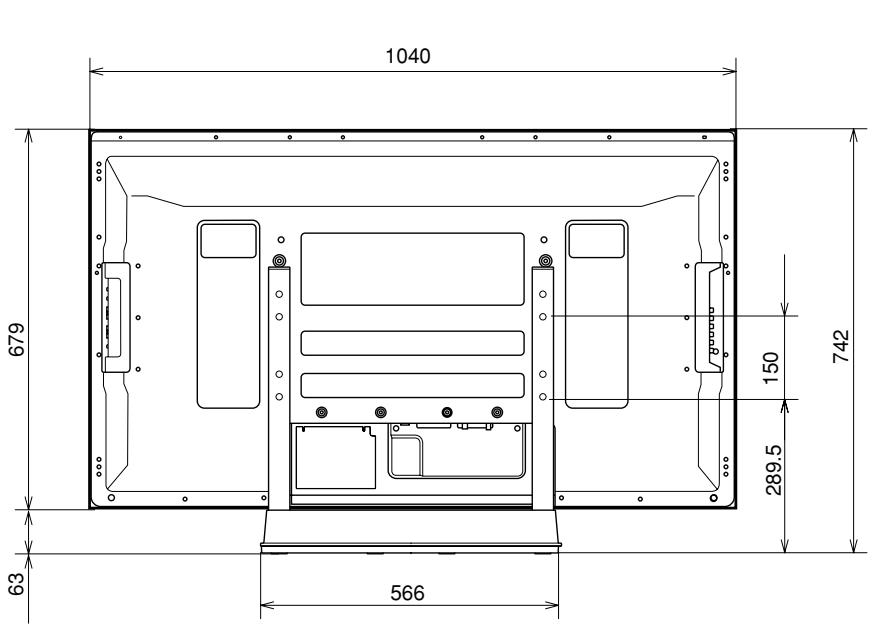

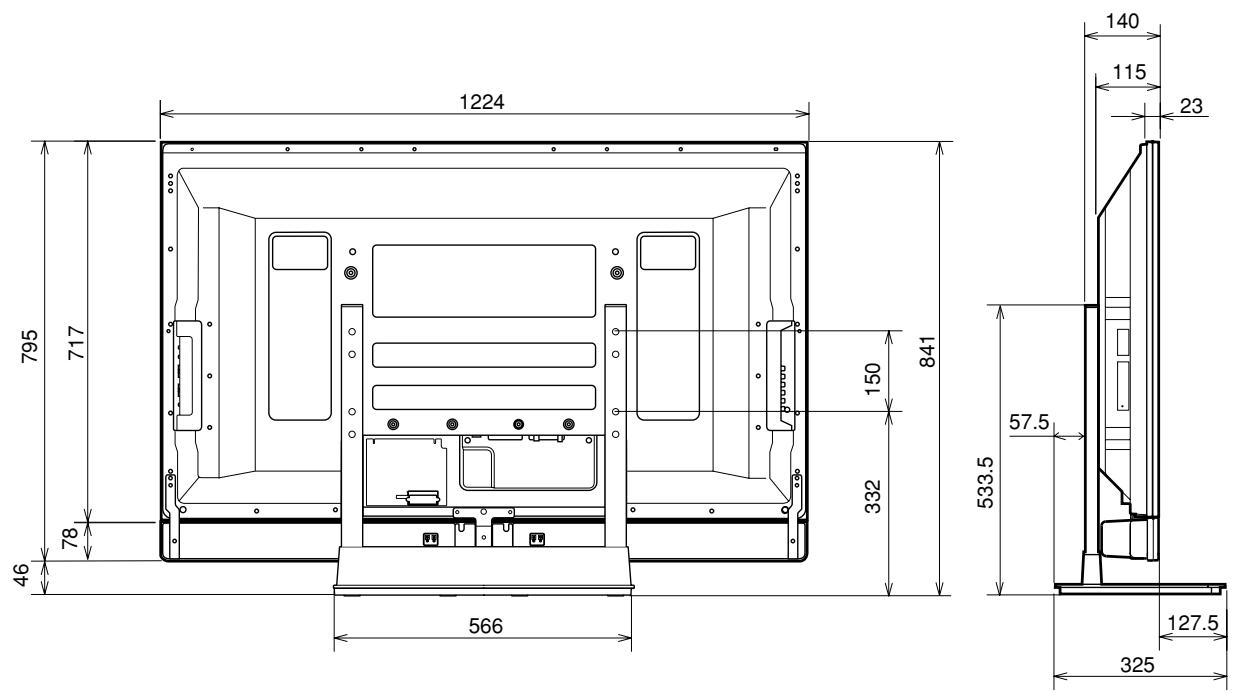

• Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verändert werden. Darstellung der Abmessungen PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(Modelle mit Lautsprecher unten)

PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(außer Modelle mit Lautsprecher unten)

Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2006 Pioneer Corporation. Alle Rechte vorbehalten.
