MANUAL DE USUARIO PDK-TS24 PIONEER

• Instalación ¶ Si experimentara alguna dificultad con la instalación, consulte a su distribuidor. ¶ Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación incorrecta, un uso inadecuado, la realización de modificaciones o catástrofes naturales. AVISO IMPORTANTE Anote más abajo el número de modelo y el número de serie de este equipo. N.° de modelo: PDK-TS24 N.° de serie: Guarde estos números para futuras referencias. Índice Advertencias p. 37
• Verificación de las piezas suministradas p. 38
• Cómo montar el soporte p. 38
• Cómo acoplar la pantalla de plasma p. 39
• Instalación del producto en una mesa de TV u otro lugar similar p. 40
• Cómo evitar que el equipo se caiga p. 41
• Especificaciones p. 42
• Diagrama de dimensiones PRECAUCIÓN Este símbolo indica un riesgo o práctica insegura que podría ocasionar lesiones corporales o daños materiales. Advertencias Este producto es un soporte de mesa que ha sido diseñado específicamente para pantallas de plasma Pioneer (PDP507XA/PDP-507XD/PDP-507XG/PDP-4270XA/PDP-4270XD/ PDP-427XA/PDP-427XD/PDP-427XG/PDP-507XDA/PDP427XDA). Su empleo con otros modelos podría provocar su inestabilidad, con el consiguiente riesgo de lesiones. Para más información, póngase en contacto con el establecimiento donde adquirió su pantalla. No instale ni modifique el producto, salvo según lo especificado. No utilice este soporte para una pantalla de plasma distinta de las indicadas, ni lo modifique ni lo destine a otros usos. Si la instalación no se efectúa correctamente, las consecuencias podrían ser extremadamente peligrosas, incluyendo la caída de la pantalla u otros accidentes imprevistos. Dónde instalar el soporte p. 42

• Elija un lugar cuya resistencia permita aguantar el peso del soporte y de la pantalla.
• Asegúrese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior, junto a una fuente termal o cerca de una playa.
• No instale el soporte donde el mismo pueda estar sujeto a vibraciones o golpes. Montaje e instalación
• Instale el soporte de acuerdo con las instrucciones de montaje y fije correctamente todos los tornillos en los lugares indicados. En ocasiones, se han producido accidentes imprevistos –como la rotura o la caída del equipo– tras haber montado la pantalla de plasma, debido a que el soporte no se instaló conforme a las instrucciones facilitadas.
• Para tener la certeza de que la pantalla se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas.
• Antes de proceder a la instalación, apague la pantalla y los dispositivos periféricos. Seguidamente, desenchufe el cable de alimentación de la toma de corriente. Español Gracias por comprar un producto Pioneer. Tenga la amabilidad de leer el Manual de Instrucciones para saber cómo utilizar este modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el Manual de Instrucciones para futuras referencias. Tome las debidas precauciones para impedir la caída del producto y evitar accidentes imprevistos (consulte las página 41).

Verificación de las piezas suministradas Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

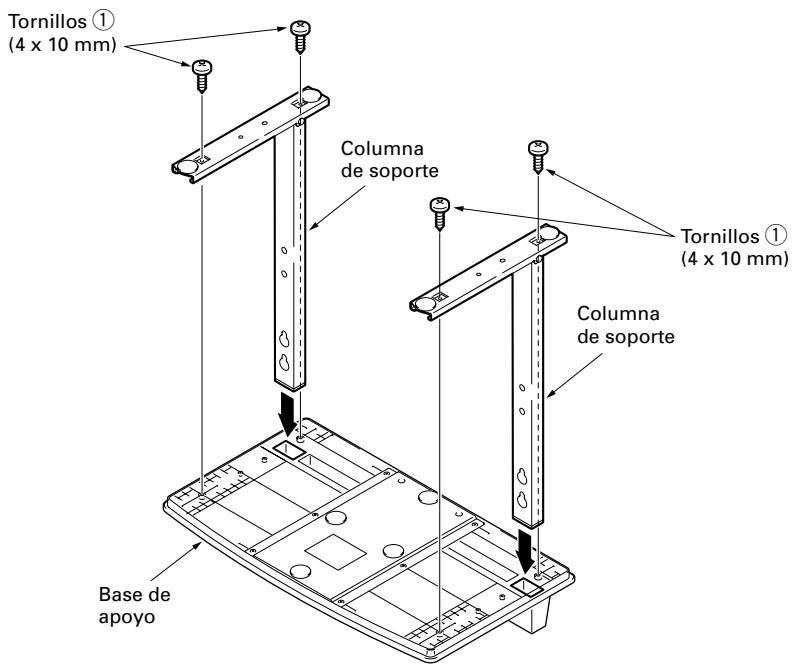

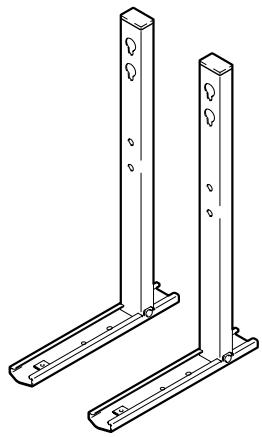

• Base cover x 1 Columnas de soporte (izquierda y derecha, intercambiables) x 2 Llave Allen x 1 (Lados opuestos 6 mm, para usar con tornillos M8) Tornillos de fijación 2 Tornillos de fijación 3 (M8 x 20 mm: negros) x 2 (M8 x 40 mm: negros) x 2 Cómo montar el soporte Procedimiento de montaje

Déle la vuelta a la base de apoyo, de manera que la parte inferior mire hacia arriba.

Introduzca las columnas de soporte en la base de apoyo.

Tornillos 1 (4 x 10 mm) Columna de soporte Tornillos 1 (4 x 10 mm) Apriete los tornillos para estabilizar las columnas de soporte. Columna de soporte Base de apoyo

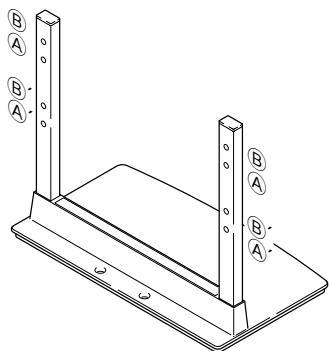

Cómo acoplar la pantalla de plasma 7 Información relativa a los agujeros de tornillos de las columnas de soporte, cuando el soporte vaya a utilizarse como un soporte de sobremesa Una pantalla de plasma de 50 pulgadas pesa alrededor de 34,1 kg; una de 42 pulgadas, alrededor de 29,0 kg. Puesto que carecen de fondo, son inestables. Por consiguiente, es imprescindible que al menos dos personas intervengan en su montaje e instalación. Nota Introduzca verticalmente los tornillos en los agujeros, y no los apriete con más fuerza de la necesaria. Extienda una sábana o cubierta protectora para evitar que la pantalla se raye o sufra daños. Realice el montaje únicamente con la pantalla de plasma descansando en posición horizontal sobre una mesa u otra superficie similar. Deslice el soporte para que los agujeros de tornillos del soporte y las tuercas que conectan la pantalla principal se alineen correctamente.

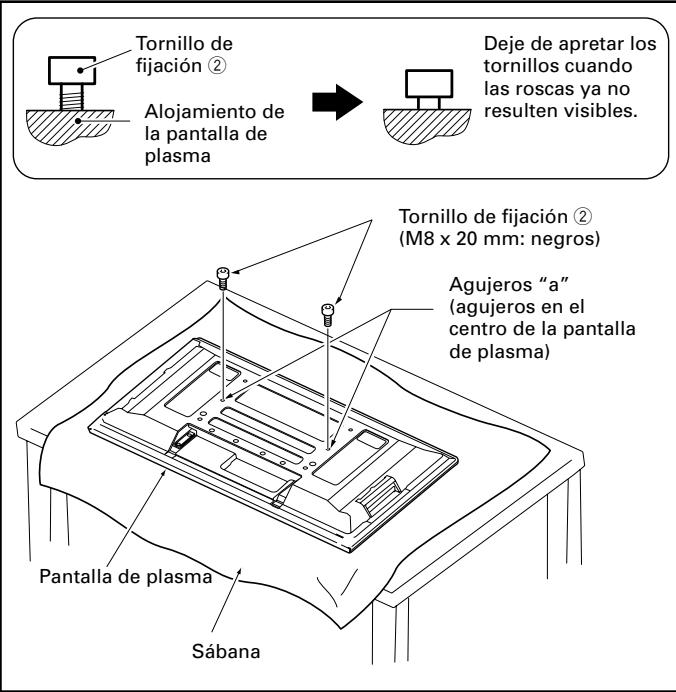

Coloque la pantalla de plasma en posición horizontal e introduzca y asegure los dos tornillos de fijación 2 (M8 x 20 mm: negros) en los agujeros “a” que encontrará situados en el centro del alojamiento de la pantalla de plasma. Tabla: agujeros de tornillos de las columnas de soporte, cuando el soporte vaya a utilizarse como un soporte de sobremesa Alojamiento de la pantalla de plasma Deje de apretar los tornillos cuando las roscas ya no resulten visibles. Tornillo de fijación 2 (M8 x 20 mm: negros) A, A' Modelo de pantalla de 42 pulgadas Modelo de pantalla de 50 pulgadas(salvo en los modelos con altavoces) Modelo de pantalla de 50 pulgadas(en los modelos B, B' con altavoces) Ahora, apriete los tornillos 2, pero sólo hasta que, mirándolos de lado, las roscas dejen de ser visibles (si aprieta los tornillos por completo, no podrá montar la pantalla). Tornillo de fijación 2 Agujeros de tornillos utilizados con la orientación del soporte Modelo de la pantalla de plasma

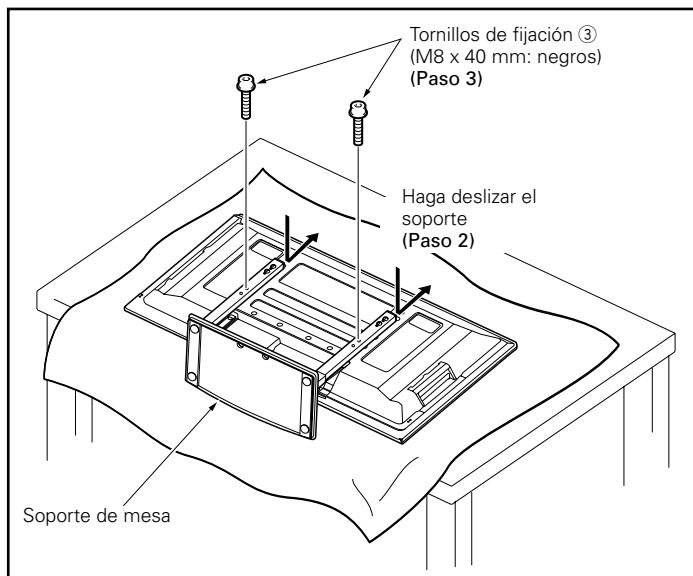

Tal y como se indica en la figura anterior, haga coincidir los agujeros de la columna de soporte (bien la columna A o B) con las cabezas de los tornillos de fijación 2. Luego, deslice el soporte hacia arriba, en dirección a la pantalla de plasma principal, hasta que encaje con los tornillos de fijación 2 (el soporte, una vez que esté acoplado a la pantalla, no se deslizará más de 19 mm). Pase los tornillos de fijación 3 (M8 x 40 mm: negros) por las columnas de soporte y apriételos firmemente con la llave Allen que le ha sido suministrada (los agujeros deberán utilizarse en las combinaciones adecuadas: A–A' y B–B'). Apriete firmemente los tornillos de fijación 2 con la llave Allen que le ha sido suministrada. Agujeros “a” (agujeros en el centro de la pantalla de plasma) Español PRECAUCIÓN Tornillos de fijación 3 (M8 x 40 mm: negros) (Paso 3) Haga deslizar el soporte (Paso 2) Pantalla de plasma Sábana Nota Cuando coloque la pantalla de plasma en posición horizontal, tome precauciones para que no se produzcan rasguños ni otros daños. Soporte de mesa

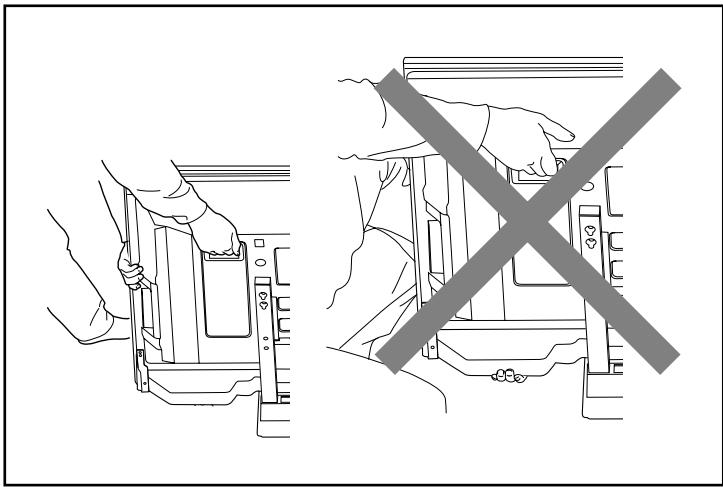

Instalación del producto en una mesa de TV u otro lugar similar PRECAUCIÓN Cuando instale este producto en una mesa de TV u otra estructura similar, sujete la pantalla de plasma. Si la sujeta por los altavoces, puede dañarlos o doblarlos. Cómo sujetar la

PDP-507XA/PDP-507XD/PDP-507XG/

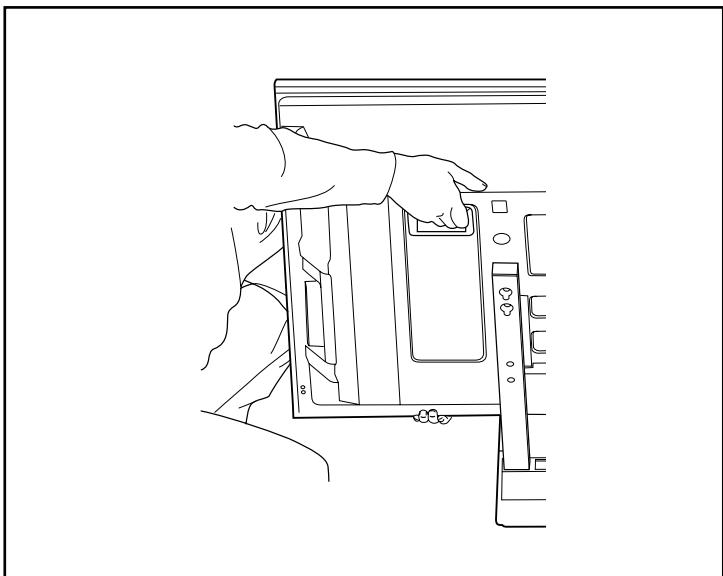

PDP-507XDA(en los modelos con altavoces) Nota Si la sujeta por el altavoz, podría dañarlo o doblarlo. Cómo sujetar la

PDP-507XA/PDP-507XD/PDP-507XG/

PDP-507XDA(salvo en los modelos con altavoces)/PDP-4270XA/PDP-4270XD/

PDP-427XA/PDP-427XD/PDP-427XG/

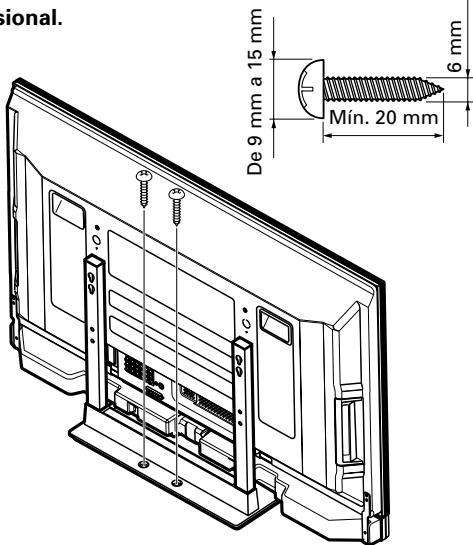

Cómo evitar que el equipo se caiga Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar la caída del equipo. Debido al peso de la pantalla de plasma, ésta se podría caer y provocar lesiones. Por razones de seguridad, tome las medidas necesarias para garantizar que la pantalla de plasma no puede caerse. Estabilización sobre una mesa de TV u otro lugar Estabilice el equipo, según se indica en el diagrama, utilizando tornillos de venta en establecimientos especializados. Cómo estabilizar el equipo utilizando una pared

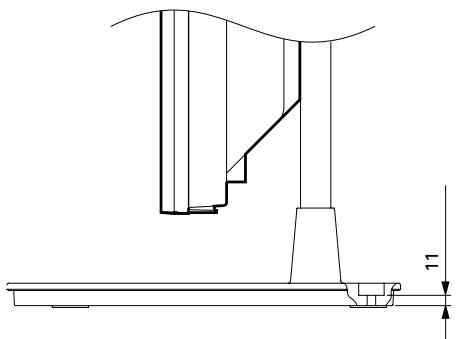

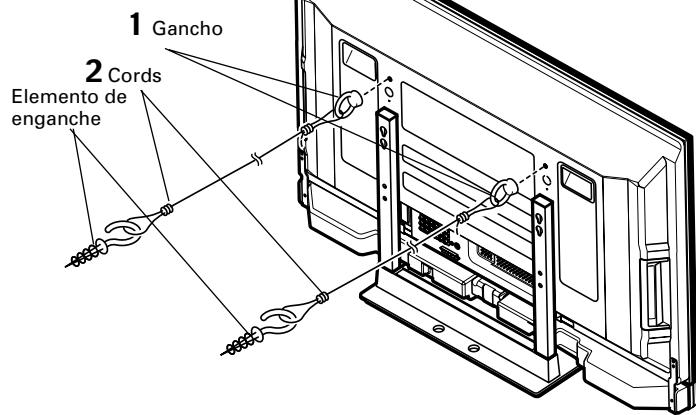

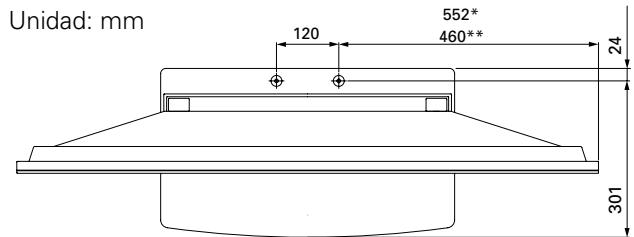

Nota 6 mm De 9 mm a 15 mm Para estabilizar la pantalla de plasma sobre una mesa de TV, utilice tornillos con un diámetro nominal de 6 mm. De ser necesario, seleccione los tornillos adecuados tras consultar con un instalador profesional. Mín. 20 mm Coloque tornillos anticaída (ganchos) en la pantalla de plasma. Utilice cuerdas resistentes para estabilizar la pantalla firme y adecuadamente en una pared, columna u otro elemento sólido y robusto. Practique esta operación en el lado izquierdo y derecho de la pantalla de plasma. Nota Utilice ganchos, cuerdas y elementos de enganche de venta en establecimientos especializados. De 12 a 15 mm Gancho recomendado: Diámetro nominal: M8 Longitud: entre 12 mm y 15 mm 1 Gancho Español Posición de los tornillos asegurados en una base o en el suelo: 460**

Para estabilizar la pantalla de plasma sobre una mesa de TV, utilice tornillos con un diámetro nominal de 6 mm. 552* Unidad: mm

PRECAUCIÓN *: modelo de pantalla de 50 pulgadas **:modelo de pantalla de 42 pulgadas

• Para apoyar la pantalla de plasma siempre debe utilizarse una mesa o un área del piso con la resistencia adecuada. De no ser así se podrían causar lesiones personales y daños físicos.
• Si no adopta estas precauciones, la pantalla de plasma puede caerse y causar lesiones.
• Los tornillos, alcayatas y otros accesorios que utilice para asegurar la pantalla de plasma e impedir que se vuelque variarán de acuerdo con la composición y el espesor de la superficie a la que se fijará.
• Seleccione los tornillos, alcayatas y otros accesorios adecuados después de haber inspeccionado detenidamente la superficie para determinar su composición y espesor, y después de haber consultado con un instalador profesional en caso de ser necesario.

Especificaciones Dimensiones externas: Peso:

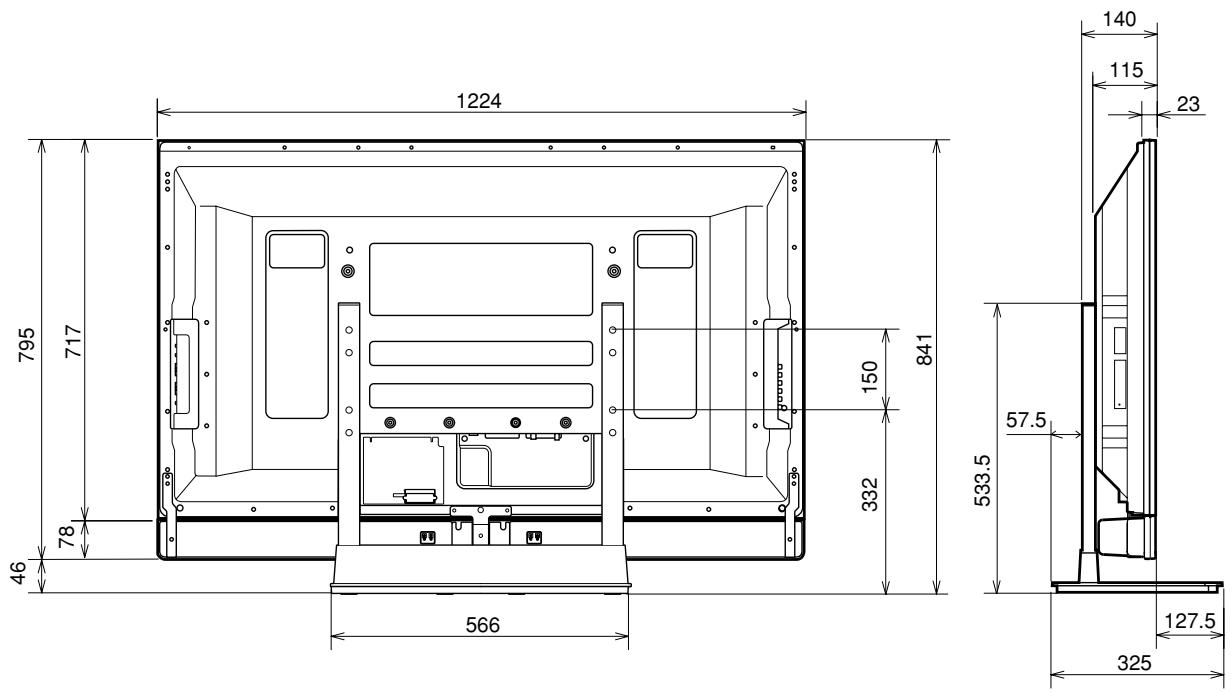

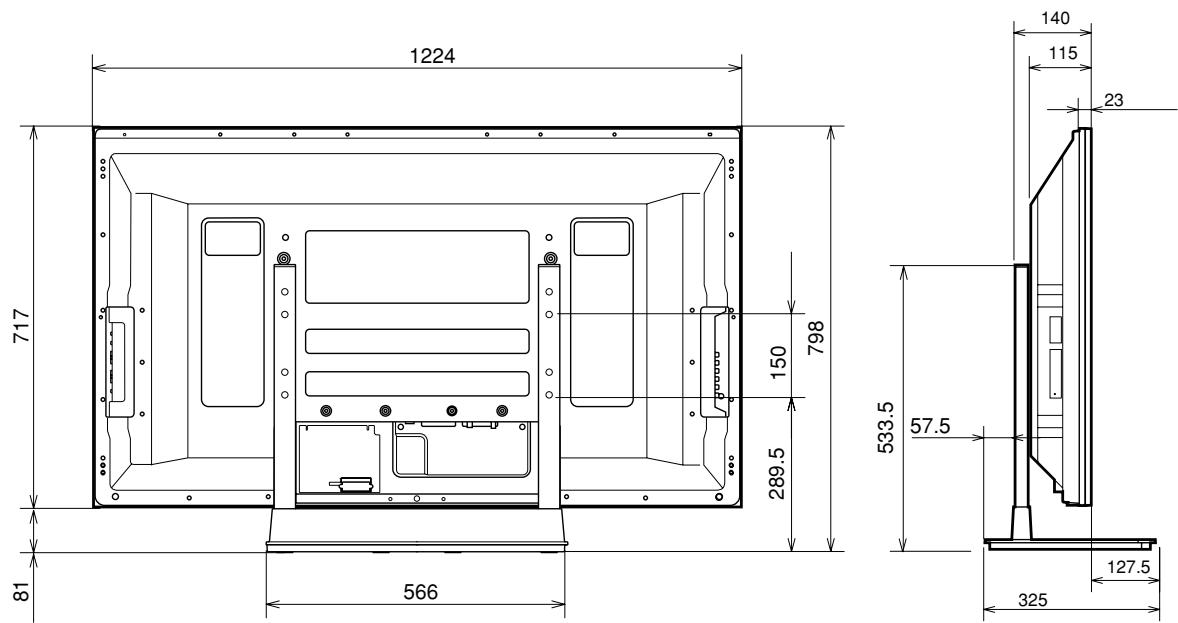

• Las anteriores especificaciones y el exterior podrán modificarse sin previo aviso con objeto de mejorar el producto. Diagrama de dimensiones Unidad: mm PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(en los modelos con altavoces)

PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(salvo en los modelos con altavoces)

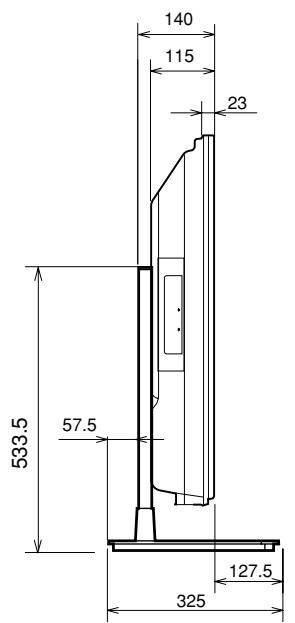

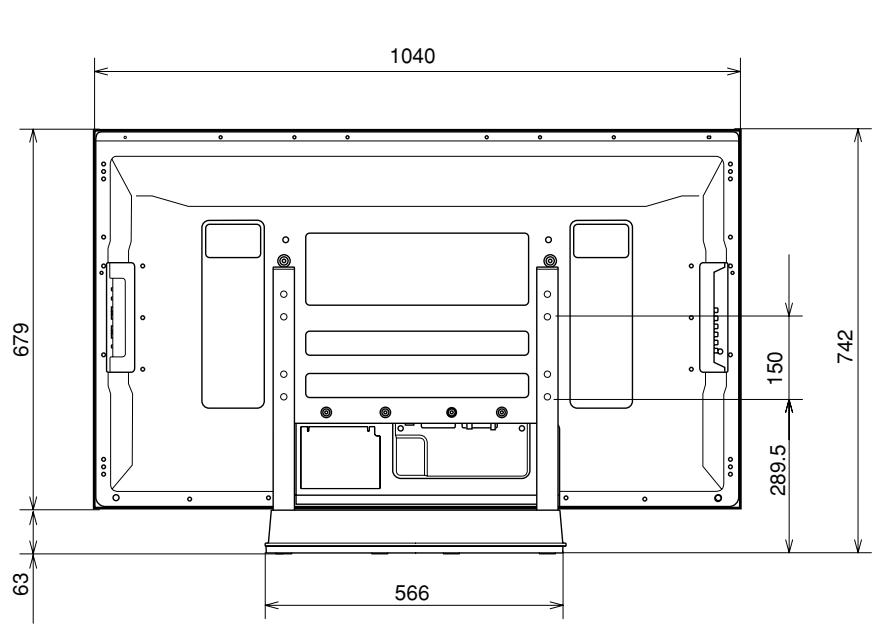

Diagrama de dimensiones Publicado por Pioneer Corporation. Copyright © 2006 Pioneer Corporation. Todos los derechos reservados.
