為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

• 如果您在安裝時遇到任何問題，與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要指示

將位於設備下方的型號和序號記錄下來。

型號 PDK-TS24 序號

保留這些號碼以備不時之需

目錄

注意 44

清點標準配件 45

組合支架 45

安装電漿顯示器 46

將產品安裝至電視桌等部位上 47

預防設備翻覆 48

規格 49

尺寸圖 49

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

這個桌上支架是專為先鋒牌電漿顯示器(PDP-507XA/PDP-507XD/PDP-507XG/PDP-4270XA/PDP-4270XD/PDP-427XA/PDP-427XD/PDP-427XG/PDP-507XDA/PDP-427XDA)所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，不要安裝或修改產品。除了那些指示說明，不要將此支架安裝電漿顯示器，也不要修改或是另有用途。

不當的安裝是非常危險的，因爲如此可能會造成翻覆或是其他意外。

安装位置

• 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 切勿安裝於室外、溫泉處或靠近沙灘附近。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
  安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

請採取適當可靠的方法防範產品摔落，以避免因摔落造成任何意外發生（參閱第48頁）。

清點標準配件

在進行組裝及安裝之前，請清點以確定收到所有標準配件。

基座板X1

螺絲 ① （20 (4× 10mm)× 4
安装螺栓 ②

（M8x20mm：黑色）x2

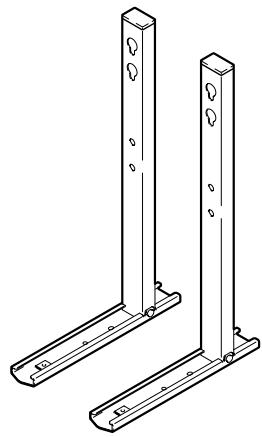

脚架管
（左右各一隻，各互用） x2
安装螺栓 ③

（M8x40mm：黑色）x2

六角扳手x1
（另一端為 6mm 適用於M8螺栓）
操作手册

（本產品文件）X1

組合支架

組合程序

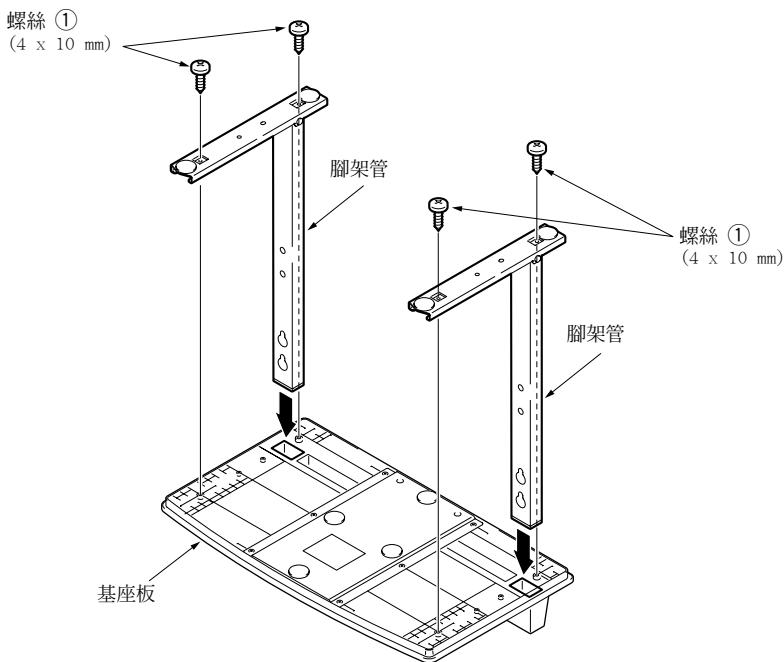

1 將基座板翻轉使底面朝上。
2 將腳架管插入基座板內。
3 上緊螺絲以固定腳架管。

安裝電漿顯示器

注意

一台50时電漿顯示器的重量約34.1公斤，42时機種約29.0公斤。由於這些產品並無任何深度，兼且不穩，故須至少兩人方可進行組裝及安裝工作。

備註

將螺栓垂直插入螺栓孔内，非必要時，切勿將螺栓上緊。
請鋪上薄墊或護蓋以保護顯示器兗於刮傷或損壞。
請僅可將電漿顯示器放平在桌上或類似表面上進行組裝。
請適當移動腳架，使連接主顯示器的腳架螺絲孔及螺帽得以正確對齊。

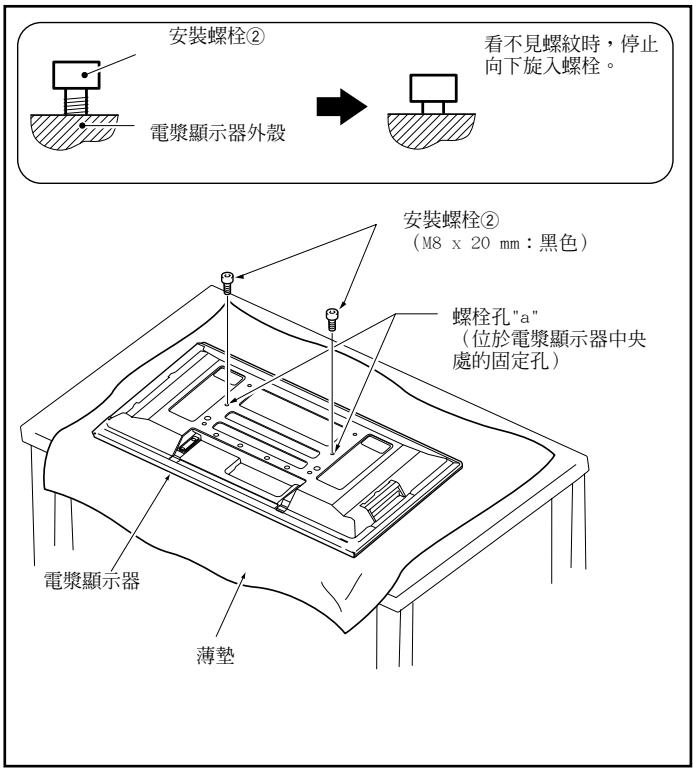

1 將電漿顯示器放平，再將兩只安裝螺栓 (2) (M8 x 20 mm: 黑色) 插入並固定在電漿顯示器外殼中央處的螺栓孔 "a" 上。

從該處將這些螺栓②上緊，直到從側面看不見有螺紋爲止（若螺栓未能完全旋入，則將無法接上顯示器）。

備註

在放下電漿顯示器時，小心不要刮傷或損壞到。

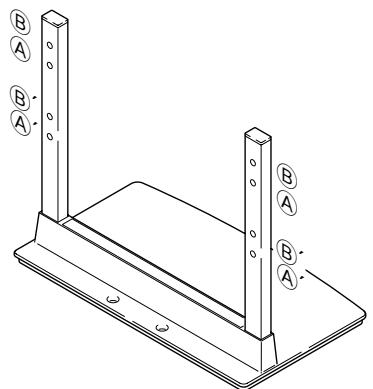

腳架用作桌上架時之腳架管螺絲孔有關事項

桌子：腳架用作桌上架時之腳架管螺絲孔

電漿顯示器機種	配合腳架方向所使用之螺絲孔
42吋顯示器機種50吋顯示器機種（除下置揚聲器之機種外）	A，A'
50吋顯示器（下置揚聲器之機種）	B，B'

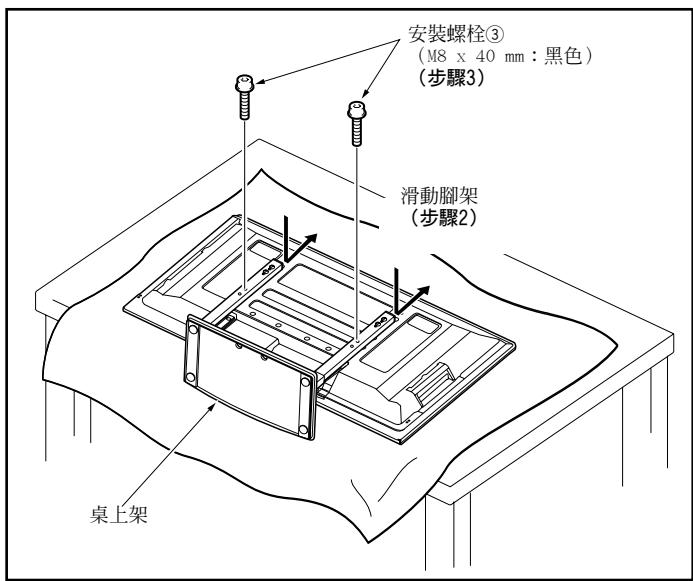

2 依上圖所示，將腳架管螺絲孔（A或B管）扣上安裝螺栓②的螺紋頭，然後將腳架向上滑入主電漿顯示器，直至與安裝螺栓②接合為止（一旦與顯示器接合，腳架便不可再滑動超過19mm。
3 將安裝螺栓③（M8 x 40 mm：黑色）穿過腳架管並利用附贈的六角扳手將安裝螺栓確實上緊（請依正確組合方式使用螺絲孔，A - A' 及 B - B')。
4 利用附贈的六角扳手將安裝螺栓②確實上緊。

將產品安裝至電視桌等部位上

注意

在電視桌等座架上安裝時，請握住電漿顯示器。

若是握住揚聲器，則可能會使其損壞或扭曲。

如何握住PDP-507XA/PDP-507XD/PDP-507XG/

在安裝好支架之後，請特別小心確認電漿顯示器不會翻覆。

• 可能會因爲電漿顯示器的重量而發生摔落，使人受傷。
• 為了安全起見，請確實特別小心，確定電漿顯示器不會摔倒。

穩固於電視桌或其他部位上

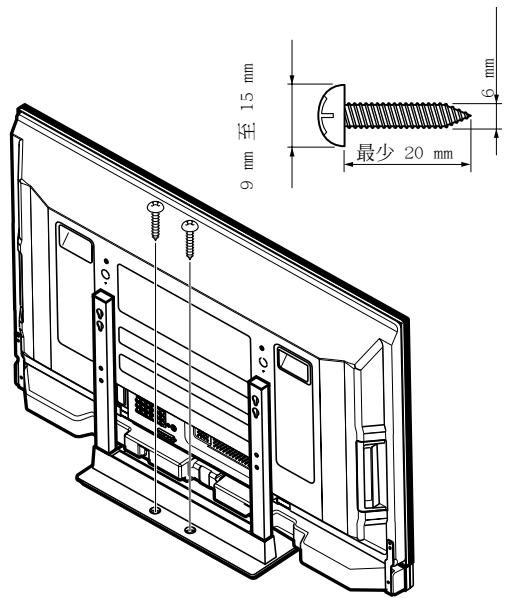

使用市面上有的螺絲如圖所示，可以穩固安裝設備。

備註

要將電漿顯示器穩固於電視桌上，請使用額定直徑為 6mm 的螺絲。如有必要，請向專業安裝人員請教後再選擇適當的螺絲。

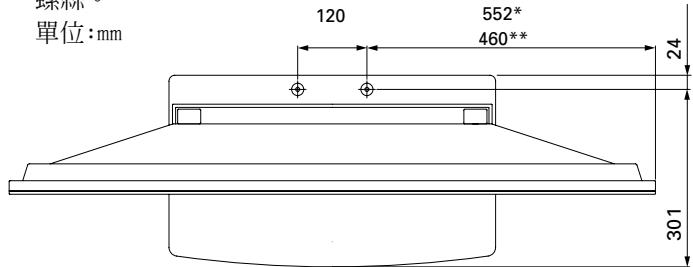

桌上螺絲的位置：不包括揚聲器

要將電漿顯示器穩固於電視桌上，請使用額定直徑為 6 ~mm 的螺絲。

: 50时顯示器機種
*:42时顯示器機種

不含揚聲器之尺寸

側面

牢固的安装在牆上

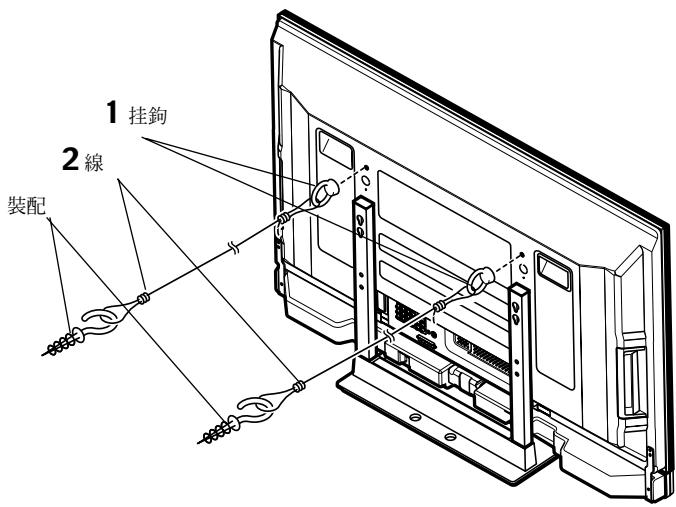

1 嵌入防翻倒的固定門在電漿顯示器上。

2 請使用強力鋼絲將其適當地確實穩定後，固定至牆上、柱子或其他堅固元件上。

左右邊也按照此種方式進行安裝。

備註

請使用市面上可買到的扣鉤、鋼絲及固定配件。

建議扣鈎：

额定直径M8

長12mm至15mm

注意

• 要有足夠強度的桌上才可永久支撐電漿顯示器。如果強度不夠將可能導致個人傷害和身體的損害。
• 如果你沒有做這預防措施,那麼電漿顯示器有可能會翻覆且造成傷害。
• 用以固定電漿顯示器以免過度轉動的螺絲、掛鉤及其他固定配件會視接合表面的結構及厚度而有所不同。
• 如有必要，請先小心檢查過表面以確定其厚度及結構並向專業安裝人員請教過後，再選擇適當的螺絲、掛鈕及其他固定配件。

規格

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

尺寸圖

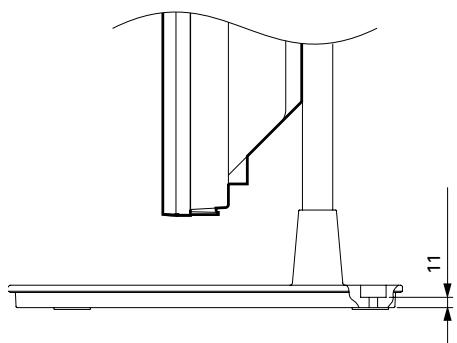

單位：mm
