MANUALE UTENTE PDK-TS24 PIONEER

• Grazie per aver acquistato un prodotto Pioneer. Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuratamente le istruzioni per l’uso. Vi consigliamo di tenere le istruzioni per l’uso a portata di mano per future consultazioni. Installazione ¶ Se incontrate delle difficoltà durante l’installazione, rivolgetevi al vostro fornitore. ¶ Pioneer non è responsabile per qualsiasi danno causato da un’installazione non corretta, da un uso improprio, da modifiche o da calamità naturali. AVVISO IMPORTANTE Registrate il numero di modello e di serie dell’apparecchio qui sotto. Model N. PDK-TS24 Serial No. Attenzione Questo articolo è un supporto di tavolo, progettato esclusivamente per i display a plasma Pioneer (PDP-507XA/ PDP-507XD/PDP-507XG/PDP-4270XA/PDP-4270XD/PDP427XA/PDP-427XD/PDP-427XG/PDP-507XDA/PDP-427XDA). L’uso con altri modelli può causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negozio dove avete acquistato il Vostro display. Non installate o modificate il prodotto diversamente da come illustrato. Non usate un supporto per display a plasma diverso da quello progettato, e non modificatelo per altri scopi. Un’installazione non corretta è estremamente pericolosa perché potrebbere causare la caduta dell’apparecchio o altri incidenti. Conservate questo numero per usarlo in seguito. Attenzione p. 23
• Controllo degli accessori standard p. 24
• Montaggio del supporto p. 24
• Fissaggio del display a plasma p. 25
• Montaggio del prodotto su scaffale TV, ecc p. 26
• Prevenire la caduta dell’apparecchio p. 27
• Dati tecnici p. 28
• Grafico delle misure ATTENZIONE Questo simbolo si riferisce ad una procedura azzardata o pericolosa che può recare danni alle persone o alle cose. Italiano Indice Posizione dell’installazione p. 28

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all’aperto, vicino a fonti di calore o a una spiaggia.
• Non installate il supporto dove potrebbe essere esposto a vibrazioni o urti. Montaggio e installazione
• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predisposte. Dopo l’installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell’apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un’installazione sicura, il display deve essere montato sempre da due o più persone.
• Prima dell’installazione, spegnete il display e le periferiche, poi disinserite la spina dalla presa di alimentazione. Per evitare incidenti causati dalla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 27).

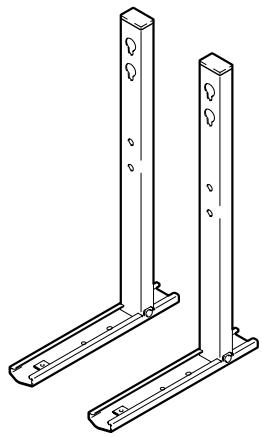

Controllo degli accessori standard Prima del montaggio e dell’installazione controllate che tutti gli accessori standard siano stati forniti. Coperchio della base x 1 Gambe del supporto x 2 (sinistra e destra, intercambiabili) Chiave inglese x 1 (lato opposto 6 mm per uso M8) istruzioni per l’uso x 1 (questo manuale) Viti 1 x 4 (4x10 mm) Table top stand Pied de table Tischständer Supporto di tavolo Tafelbladstaander Soporte de mesa PDK-TS24 Bulloni da installazione 2 x 2 (M8 x 20 mm, neri) Bulloni da installazione 3 x 2 Operating instructions Mode d’emploi Bedienungsanleitung Istruzioni per l’uso Gebruiksaanwijzing Manual de instrucciones (M8 x 40 mm, neri) Montaggio del supporto Procedura di montaggio

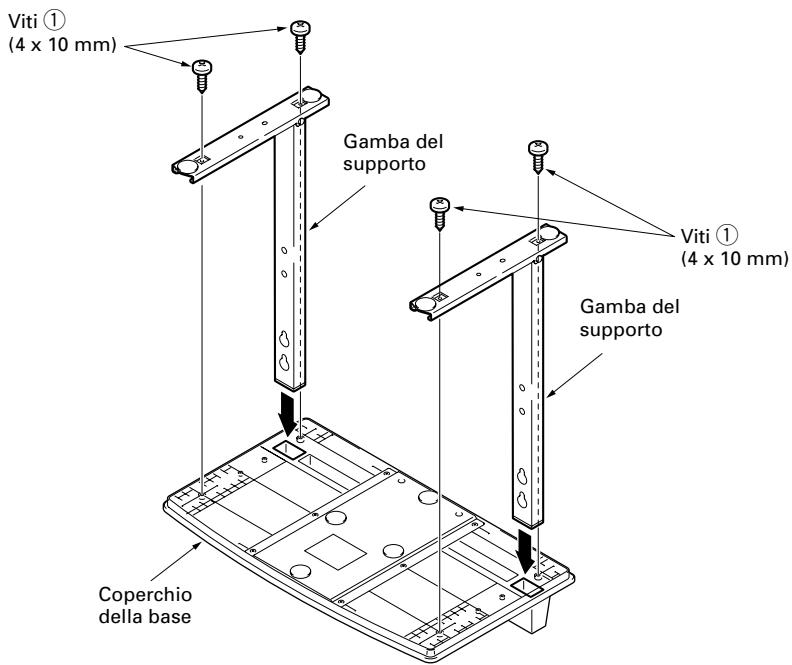

Girate il coperchio della base con la parte inferiore rivolta verso l’alto.

Inserite le gambe del supporto nel coperchio della base.

Stringere le viti per bloccare le gambe del supporto. Viti 1 (4 x 10 mm) Gamba del supporto Viti 1 (4 x 10 mm) Gamba del supporto Coperchio della base

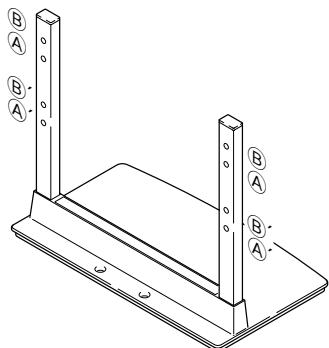

Fissaggio del display a plasma Si riferisce ai fori per le viti della gamba del supporto, se il supporto viene usato come scrivania Attenzione Il peso di un display a plasma da 50 pollici è di circa 34,1 kg, quello di un modello da 42 pollici di circa 29,0 kg, non hanno profondità e sono instabili. Per questo motivo devono essere montati e installati da almeno due persone. Tavolo: i fori per le viti della gamba del supporto, se il supporto viene usato come scrivania. Fori delle viti per l’orientamento del Modello Display a Plasma supporto Inserite i bulloni nei fori verticalmente senza serrarli più del necessario. Stendete un lenzuolo o un telo per proteggere il display da graffi o danni. Montatelo solo quando il display a plasma si trova in posizione piana su un tavolo o su una superficie simile. Spostate il supporto in modo che i fori per le viti del supporto e i dadi per l’applicazione del display siano allineati correttamente.

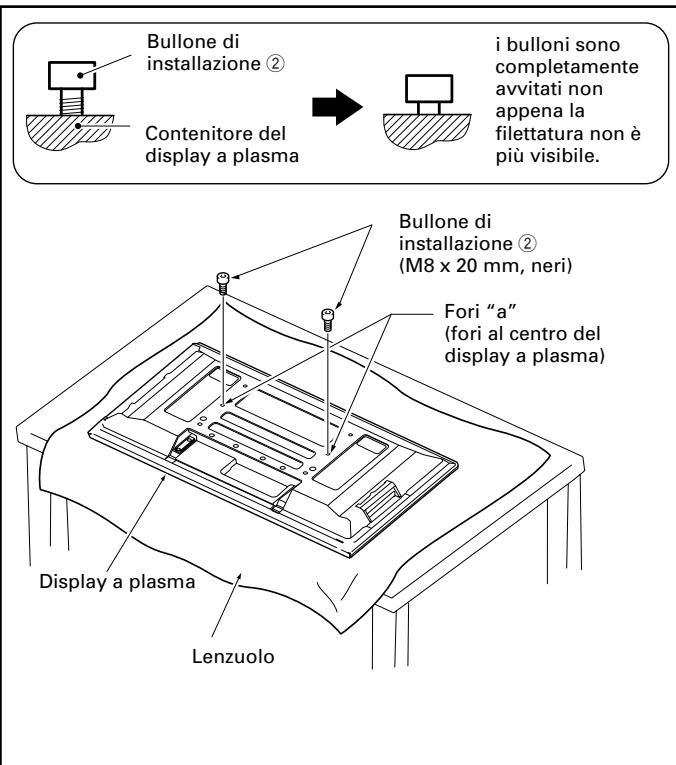

A, A' Modello display 42 pollici Con il display a plasma in posizione orrizzontale, inserite e serrate i due bulloni d’installazione 2 (M8 x 20 mm, neri) nei fori “a” posizionati al centro del contenitore del display a plasma. A questo punto, serrate i bulloni 2 solo fino a quando la filettatura non è più visibile dal lato (non si riuscirà a montare il display se i bulloni sono avvitati completamente). Bullone di installazione 2 Contenitore del display a plasma i bulloni sono completamente avvitati non appena la filettatura non è più visibile. Modello display 50 pollici(salvo modelli di altoparlante inferiore) Modello display 50 pollici(modelli di altoparlante inferiore)

Bullone di installazione 2 (M8 x 20 mm, neri) Fori “a” (fori al centro del display a plasma) B, B'

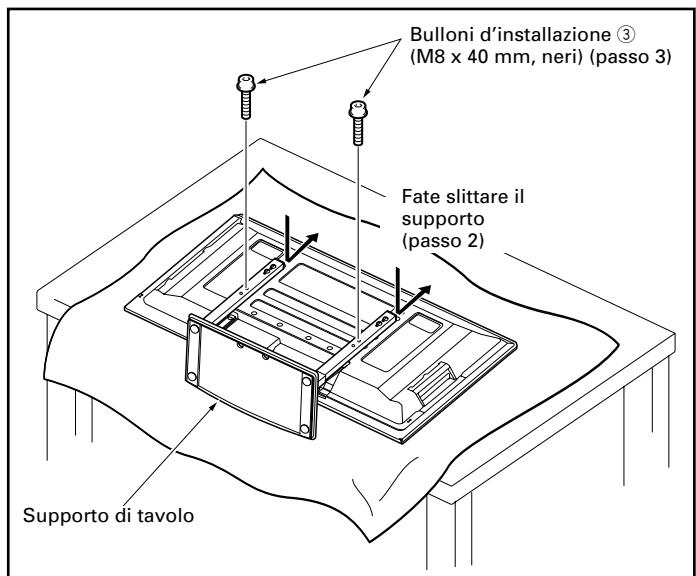

Italiano Nota Come mostrato nell’immagine sopra, agganciate i fori delle gambe del supporto (gamba A o B) alle teste delle viti dei bulloni d’installazione 2, poi fate scivolare il supporto verso l’alto fino al display a plasma, fino a quando si aggancia ai bulloni di installazione 2 (una volta applicato al display, il supporto non scivolerà al massimo di 19 mm). Inserite i bulloni d’installazione 3 (M8 x 40 mm, neri) attraverso le gambe del supporto e serrate con cura i bulloni d’installazione usando l’accessorio chiave inglese (i fori devono essere usati nella giusta combinazione: A–A' e B–B'). Serrate bene i bulloni d’installazione 2 usando l’accessorio chiave inglese. Bulloni d’installazione 3 (M8 x 40 mm, neri) (passo 3) Display a plasma Fate slittare il supporto (passo 2) Lenzuolo Nota Quando appoggiate il Display a Plasma, fate attenzione a non graffiarlo o danneggiarlo. Supporto di tavolo

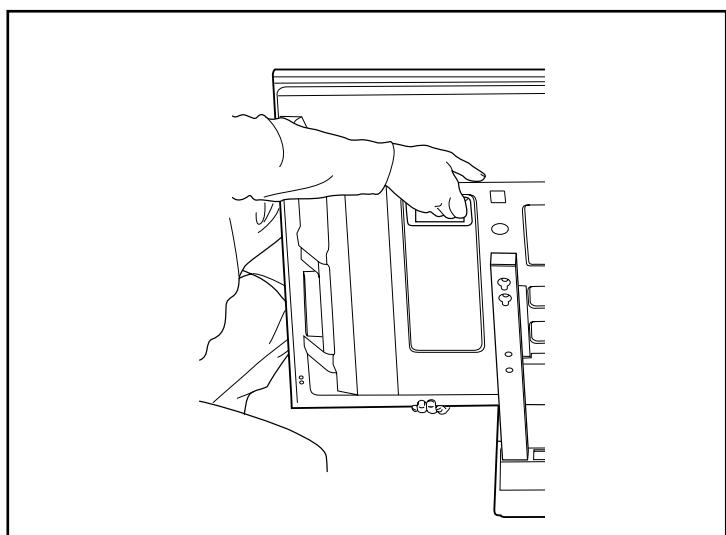

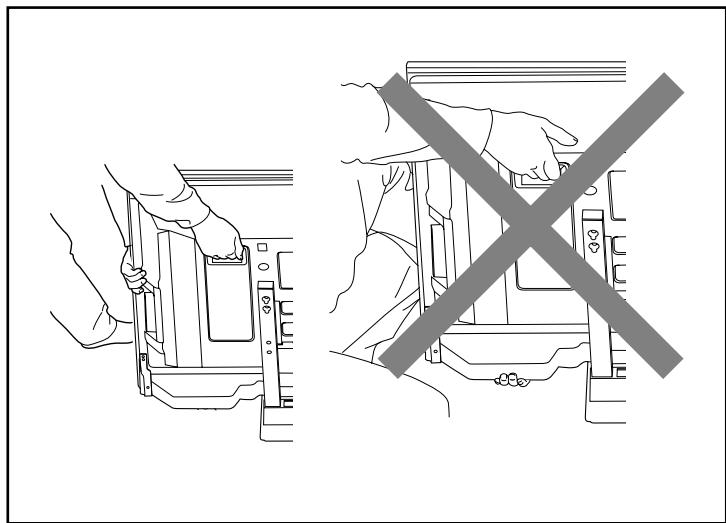

Montaggio del prodotto su scaffale TV, ecc. Attenzione Quando montate il display a plasma su un tavolo TV, ecc. tenetelo fermo. Afferrandolo per gli altoparlanti potreste danneggiarli o torcerli. Come sollevare il

PDP-507XA/PDP-507XD/PDP-507XG/

PDP-507XDA(modelli di altoparlante inferiore) Nota Non tenetelo per l’altoparlante. Come sollevare il

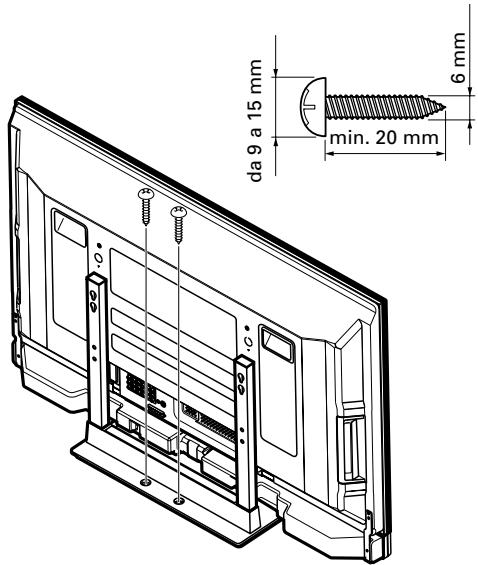

Prevenire la caduta dell’apparecchio Dopo il montaggio del supporto, assicuratevi che l’apparecchio non sia in condizioni di cadere. A causa del suo peso, il display a plasma potrebbe provocare danni, in caso di caduta. Assicuratevi di prendere le dovute misure di sicurezza per evitare che il display a plasma cada. Fissare l’apparecchio usando delle viti disponibili sul mercato come mostrato nel grafico. Nota da 9 a 15 mm 6 mm Per installare il display a plasma su uno scaffale TV, usate viti con diametro nominale di 6 mm. Scegliete le viti adatte dopo aver consultato un installatore professionista, se necessario. min. 20 mm Fissare l’apparecchio al muro

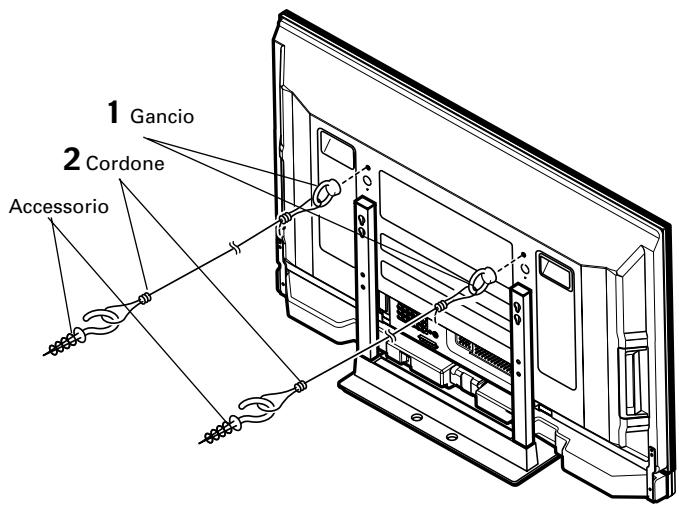

Fissate i bulloni al display a plasma per prevenire la caduta. Usate corde robuste per fissarlo bene e con cura a un muro, pilastro o altro elemento resistente. Svolgete questo lavoro nello stesso modo sul lato sinistro e su quello destro. Nota Usate ganci, corde e accessori che si trovano sul mercato. Diametro nominale M8 Lunghezza da 12 mm ai 15 mm Italiano Installazione su uno scaffale TV o in un altro luogo Dai 12 mm ai 15 mm 1 Gancio 2 Cordone Accessorio Posizione delle viti da tavolo / pavimento:

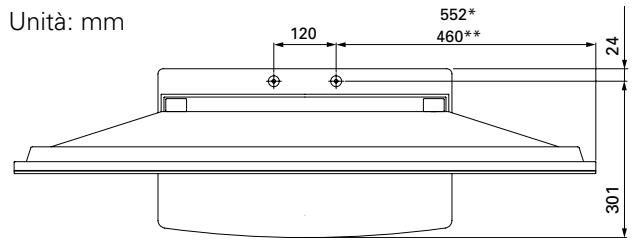

Per installare il display a plasma su uno scaffale TV, usate viti con diametro nominale di 6 mm. 552* Unità: mm 460**

Attenzione *: display da 50 pollici **:display da 42 pollici

Misura senza altoparlanti

• Per sostenere il display a plasma si dovrebbe usare sempre un tavolo o una superficie del pavimento con resistenza adeguata. Se ciò non fosse possibile ne potrebbero derivare danni alle cose o alle persone.
• Se non si prendono queste precauzioni, il display a plasma potrebbe cadere e causare danni.
• Le viti, i ganci e gli altri accessori usati per fissare il display a plasma e prevenire la sua caduta varieranno secondo la composizione e lo spessore della superficie alla quale sarà agganciato.
• Scegliere le viti, i ganci e gli altri accessori adatti dopo aver controllato accuratamente la superficie e determinato il suo spessore e la sua composizione, ed eventualmente dopo aver consultato un esperto. Vista laterale

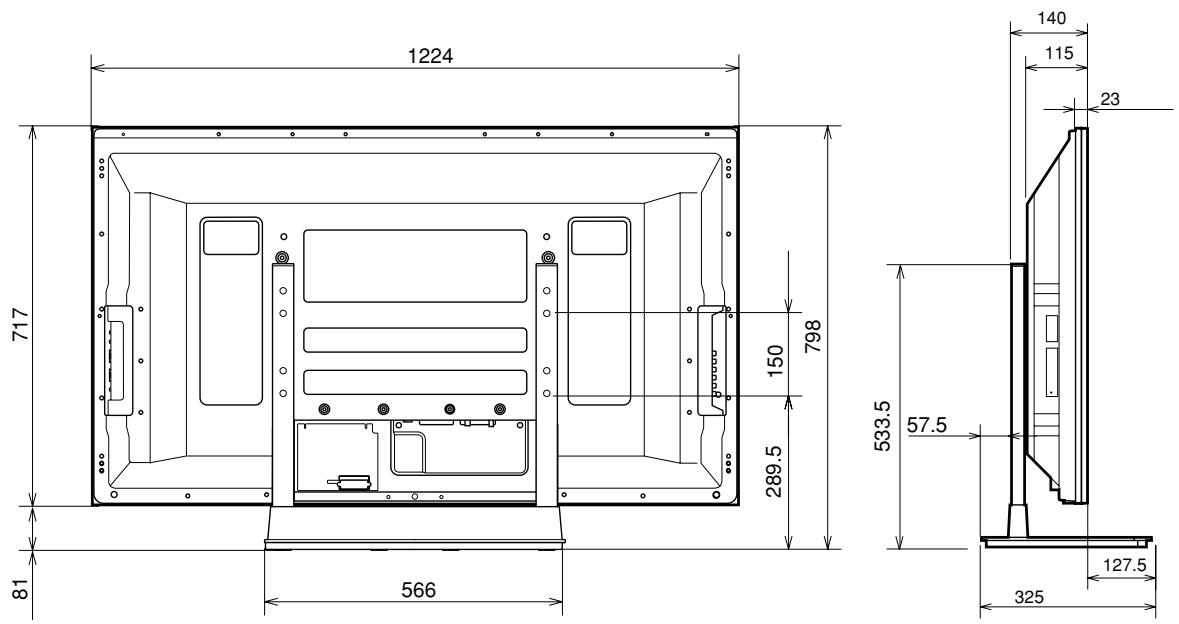

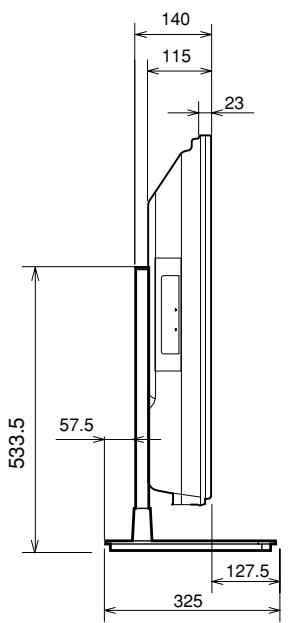

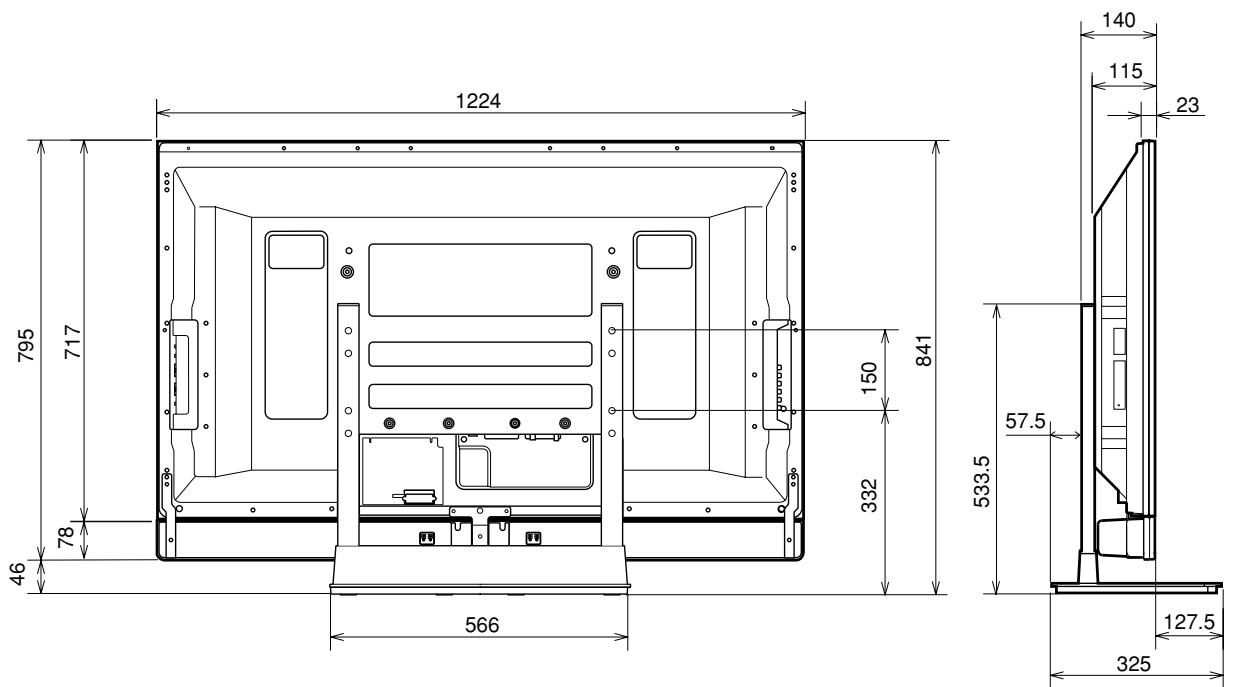

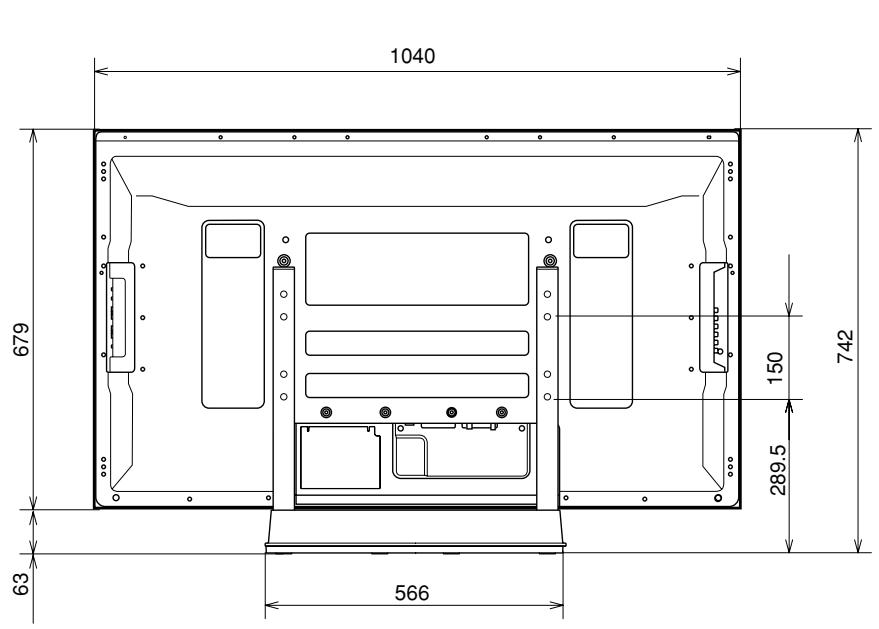

• Le specifiche sopramenzionate e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto. Grafico delle misure Unità: mm PDP-507XA/PDP-507XD/PDP-507XG/PDP-507XDA(modelli di altoparlante inferiore)
