| Intitulé | Valeur / Description |
|---|---|
| Type de véhicule | SUV compact |
| Année de modèle | 2012 |
| Motorisation | Moteurs essence et diesel disponibles |
| Puissance | De 112 à 200 ch selon la version |
| Transmission | Manuelle ou automatique (selon la version) |

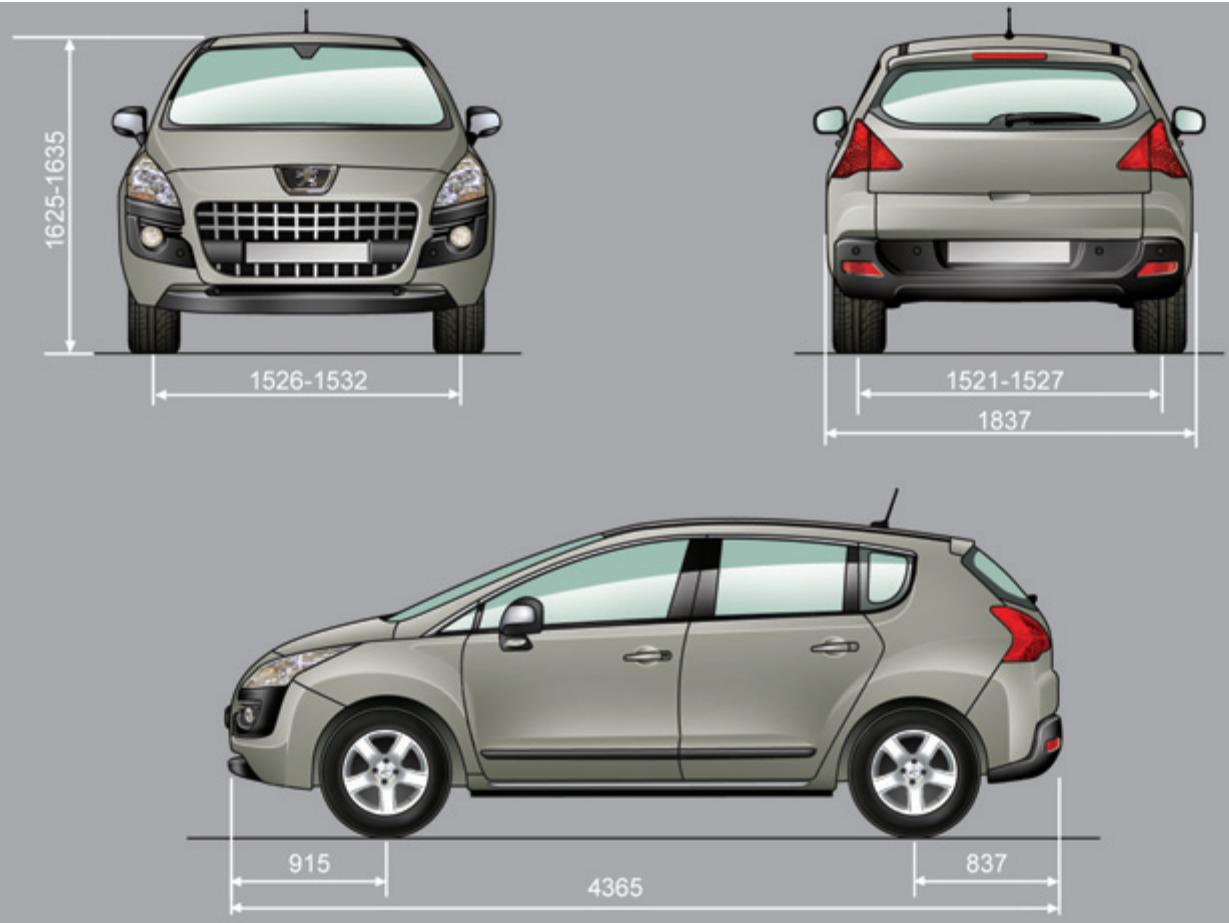

| Dimensions (L x l x H) | 4,36 m x 1,84 m x 1,62 m |
| Poids | Environ 1 300 kg |
| Capacité du coffre | 512 litres (avec banquette arrière en place) |
| Consommation de carburant | De 4,0 à 7,0 L/100 km selon la motorisation |
| Émissions de CO2 | De 104 à 159 g/km selon la version |
| Équipements de sécurité | ABS, ESP, airbags frontaux et latéraux, aide au freinage d'urgence |
| Note de sécurité Euro NCAP | 5 étoiles |
| Entretien recommandé | Révisions tous les 20 000 km ou 1 an |
| Garantie constructeur | 2 ans sans limitation de kilométrage |
| Pièces détachées | Disponibles auprès des concessionnaires et en ligne |
| Compatibilité des pièces | Compatible avec plusieurs modèles Peugeot |

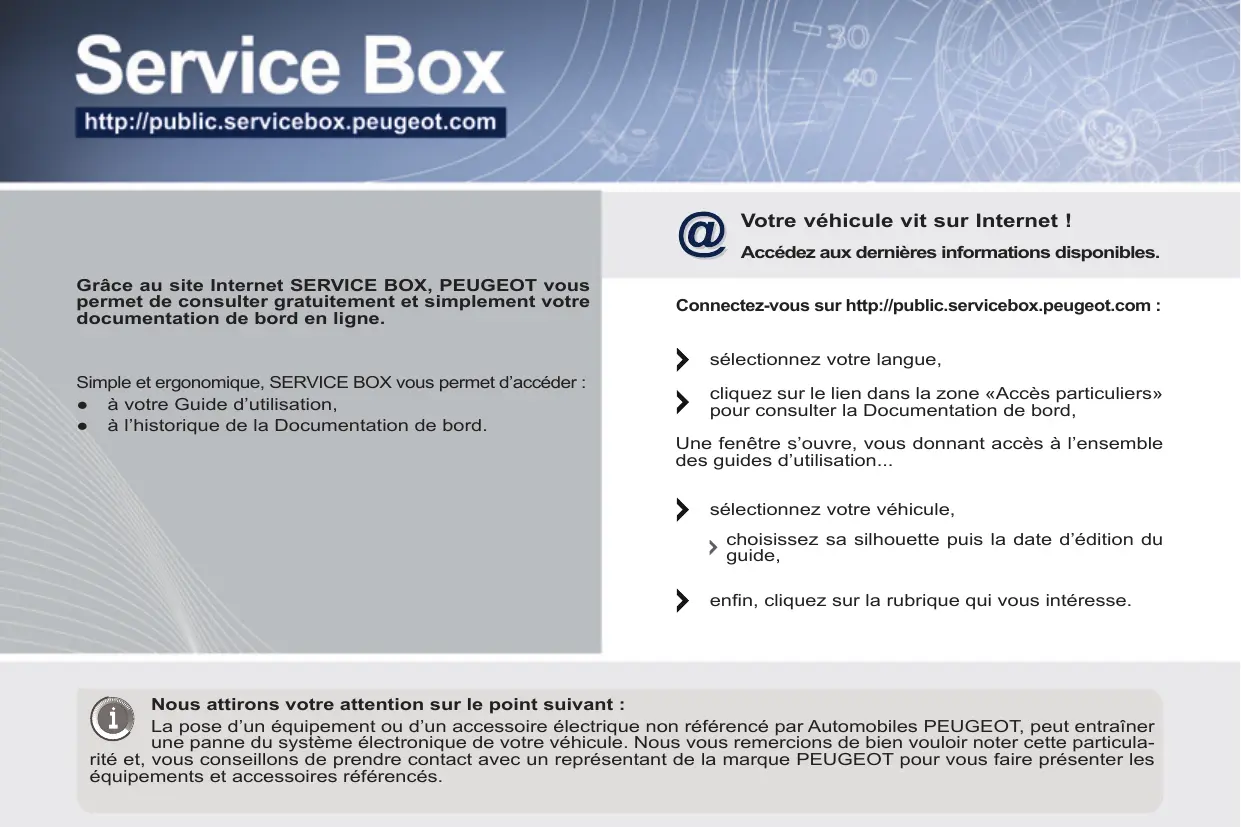

Téléchargez la notice de votre SUV au format PDF gratuitement ! Retrouvez votre notice 3008 2012 - PEUGEOT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3008 2012 de la marque PEUGEOT.
● à l’historique de la Documentation de bord.
Une fenêtre s’ouvre, vous donnant accès à l’ensemble des guides d’utilisation... sélectionnez votre véhicule, choisissez sa silhouette puis la date d’édition du guide, enfin, cliquez sur la rubrique qui vous intéresse.
La pose d’un équipement ou d’un accessoire électrique non référencé par Automobiles PEUGEOT, peut entraîner une panne du système électronique de votre véhicule. Nous vous remercions de bien vouloir noter cette particularité et, vous conseillons de prendre contact avec un représentant de la marque PEUGEOT pour vous faire présenter les équipements et accessoires référencés.
Nous vous remercions d’avoir choisi une 3008, symbole de confiance, de passion et d’inspiration. Ce guide d’utilisation est conçu pour vous faire profiter pleinement de votre 3008 dans toutes ses situations de vie.
Vous trouvez ainsi, dès les premières pages, un sommaire détaillé suivi d’une prise en main rapide destinée à faciliter la découverte de votre véhicule. Tous les détails propres à votre 3008, confort, sécurité, conduite, vous sont ensuite présentés dans ce guide pour mieux l’apprécier et pleinement en profiter.
Chaque modèle peut ne reprendre qu’une partie des équipements mentionnés dans ce guide, selon le niveau de finition, les modèles, les versions et les caractéristiques propres au pays où il est commercialisé.
Boîte de vitesses manuelle Indicateur de changement de rapport Boîte manuelle pilotée 6 vitesses Boîte de vitesses automatique Stop & Start Aide au stationnement
En cas de faible luminosité, détectée par un capteur, l’allumage à distance des feux de croisement et de position facilite votre approche du véhicule. Cette fonction est programmable par le menu de configuration.

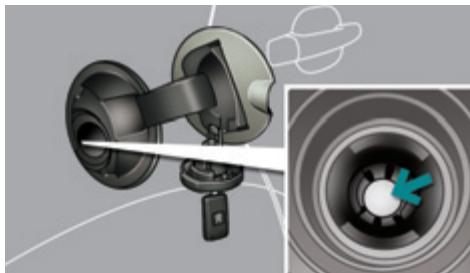

2. Ouverture et accrochage du bouchon de réservoir.

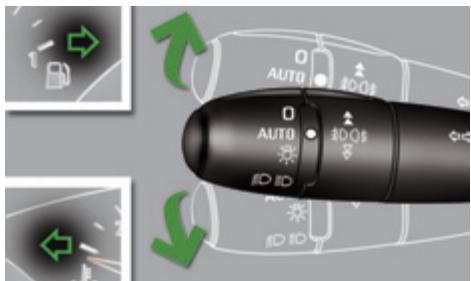

(un seul appui ; allumage fixe des feux indicateurs de direction). ou Super-verrouillage du véhicule (deux appuis consécutifs ; allumage fixe des feux indicateurs de direction). Déverrouillage total ou sélectif du véhicule (clignotement rapide des feux indicateurs de direction). 74 6 Pour les véhicules Diesel, l’orifice du réservoir de carburant intègre un détrompeur qui n’autorise pas le remplissage avec du carburant essence.

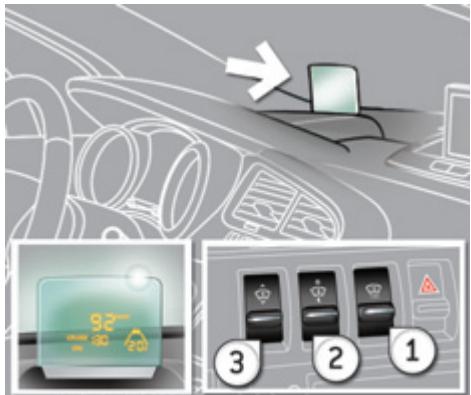

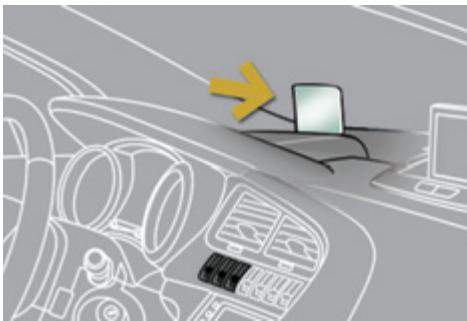

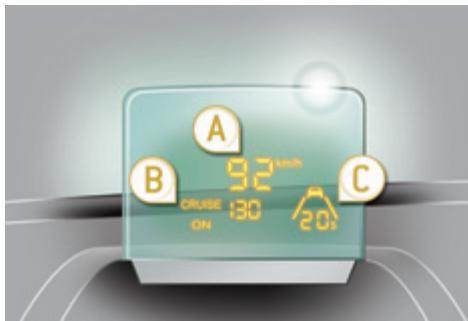

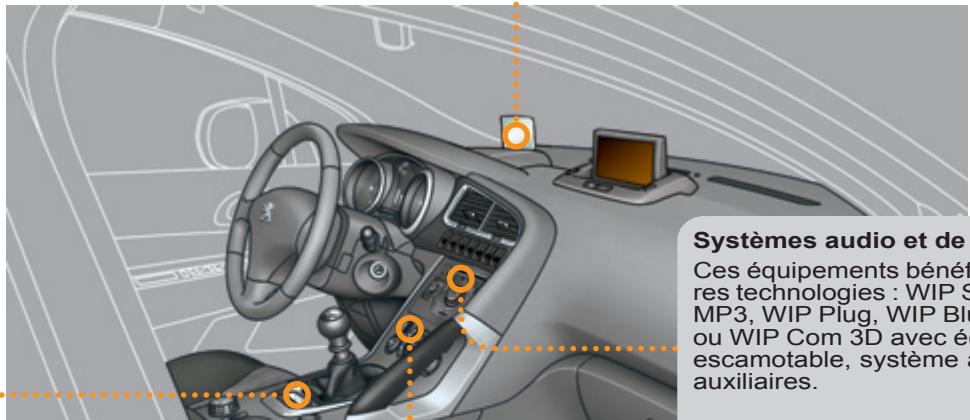

Ce dispositif projette un ensemble d’informations dans le champ de vision du conducteur : la vitesse, le régulateur/limiteur et le «Distance alert». 145 3. Commandes d’éclairage et d’indicateurs de direction. 4. Combiné. 5. Airbag conducteur. Avertisseur sonore. 6. Levier de vitesses. Bouton de neutralisation du Stop & Start. 12. Réglage manuel des projecteurs. Désignateur du combiné associé au WIP Com 3D. 13. Commandes des rétroviseurs extérieurs. Commandes des lève-vitres. Sécurité enfants. 14. Buse de dégivrage de vitre de porte avant. 15. Buse de dégivrage du pare-brise. 9

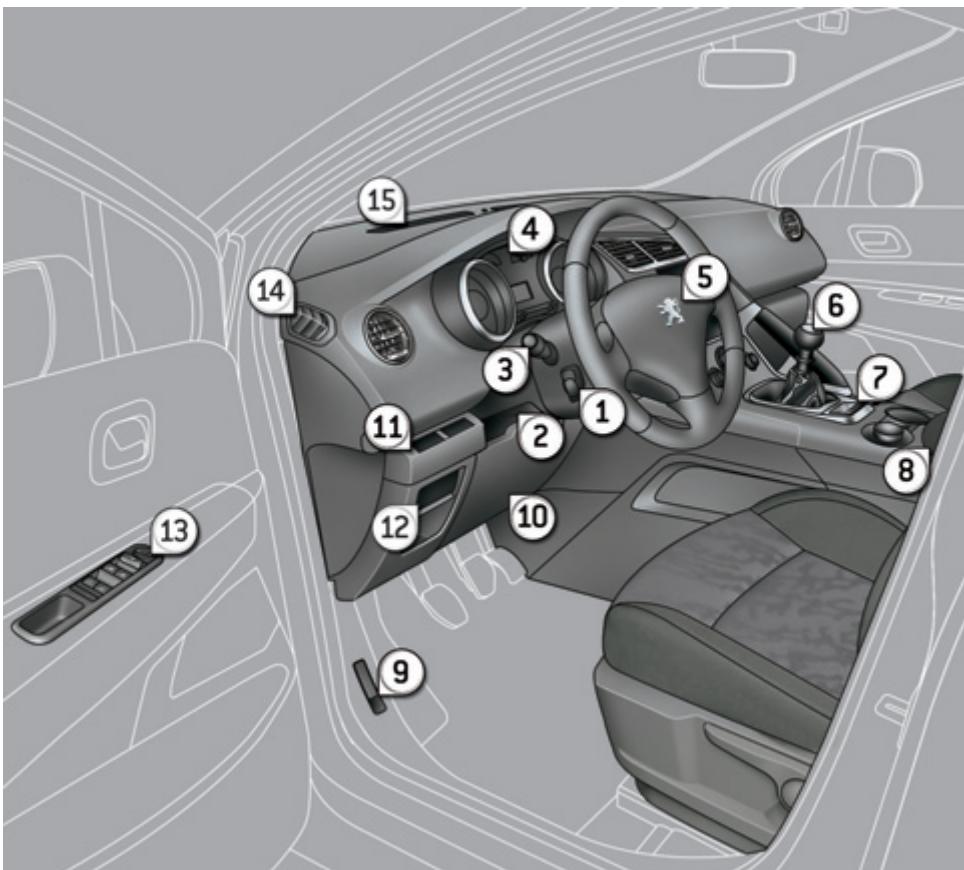

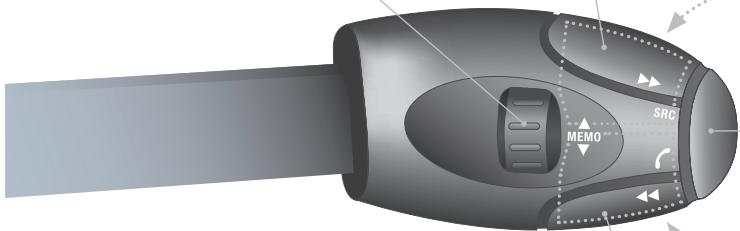

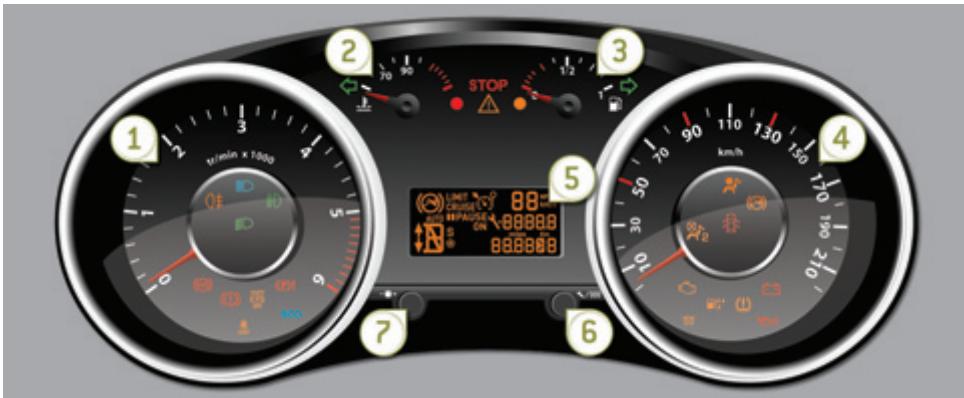

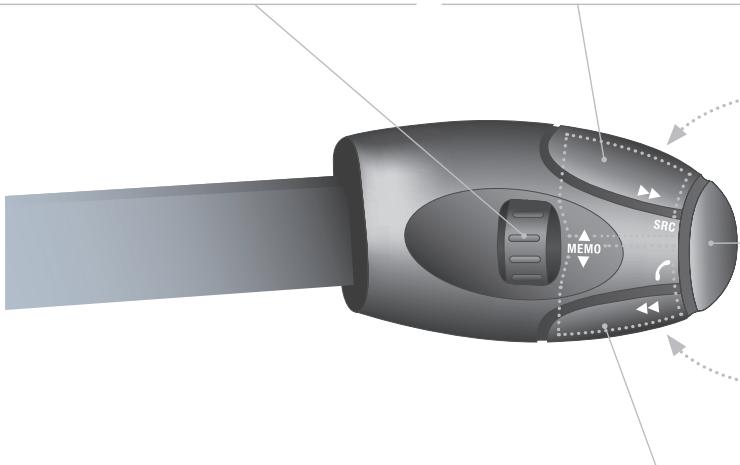

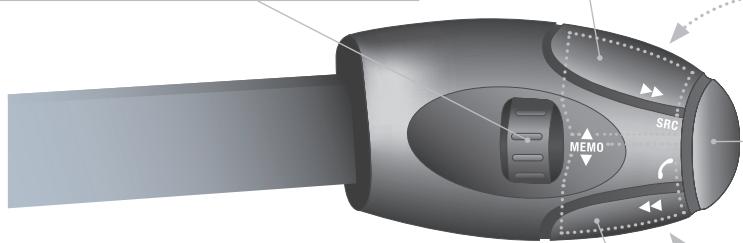

1. Antivol et contact. 2. Commande sous-volant du système audio et télématique. 3. Commandes d’essuie-vitre / lave-vitre / ordinateur de bord. 4. Aérateurs centraux orientables et obturables. 5. Affichage tête haute. 6. Écran multifonction. 3. Verrouillage de la commande.
à l’intérieur du véhicule. 68
Hauteur et inclinaison de l’appui-tête à l’arrêt.
B. Réglage de la position du miroir dans les quatre directions.
) Manoeuvrez la commande vers le haut et ramenez-la en position «0».

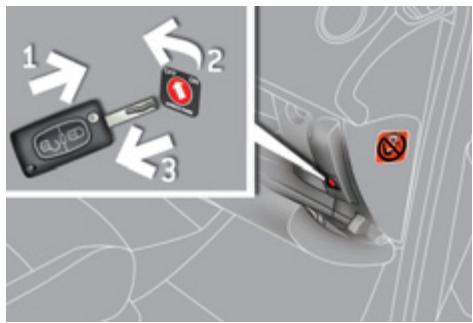

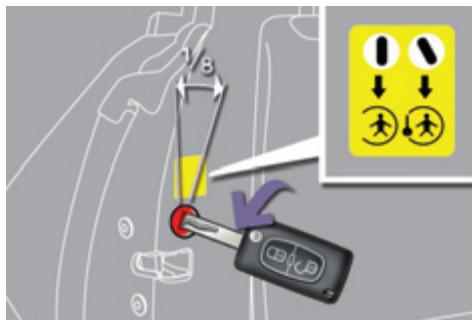

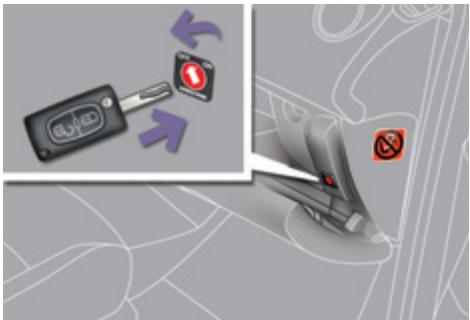

«OFF» (neutralisation), avec siège enfant «dos à la route», «ON» (activation), avec passager avant ou siège enfant «face à la route». 3. Retrait de la clé en maintenant la position.

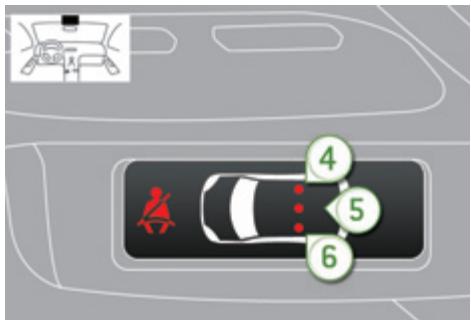

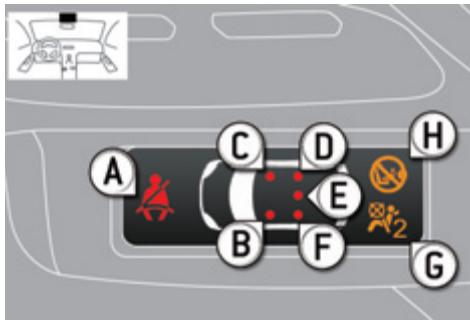

B. Témoin de ceinture avant gauche. C. Témoin de ceinture avant droite. D. Témoin de ceinture arrière droite. E. Témoin de ceinture arrière centrale. F. Témoin de ceinture arrière gauche. G. Témoin de neutralisation de l’airbag frontal passager. H. Témoin d’activation de l’airbag frontal passager.

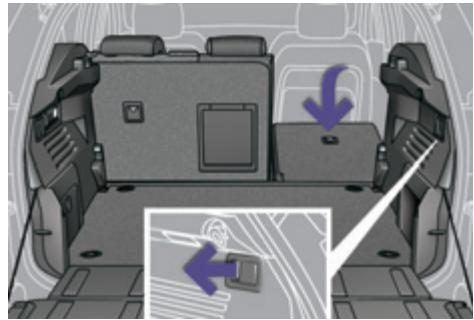

) Tirez sur la commande de la partie 1/3, depuis le coffre.

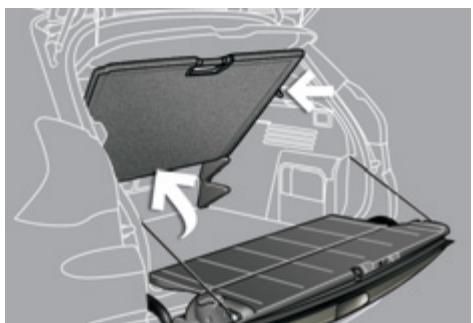

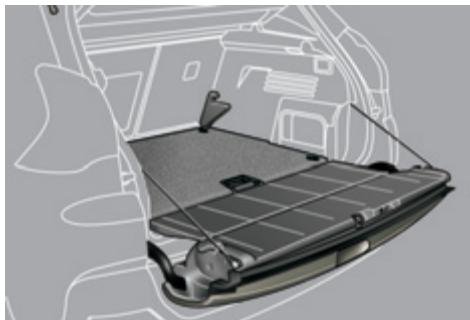

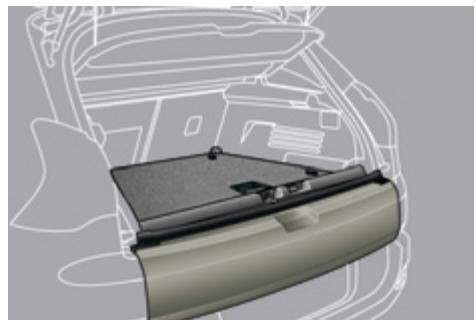

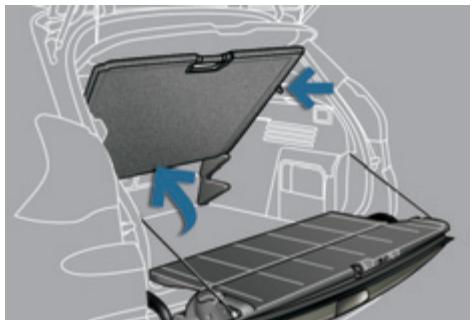

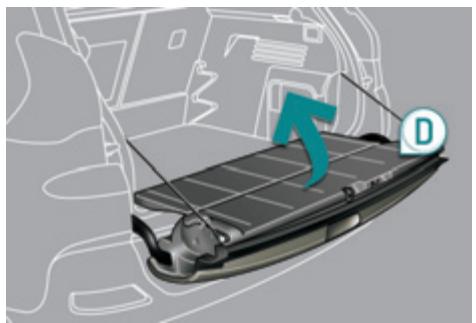

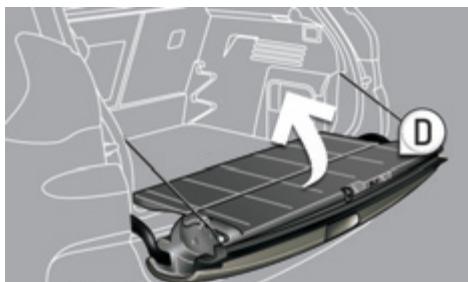

Les sièges sont alignés avec le plancher mobile et le volet inférieur.
Le témoin «ECO» s’éteint et le moteur redémarre avec une boîte de vitesses manuelle pilotée : -
STOP peut être indisponible ; le témoin Avant le remplissage en carburant ou avant toute intervention sous le capot, coupez impérativement le contact avec la clé.

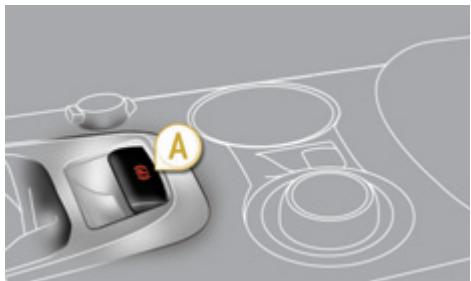

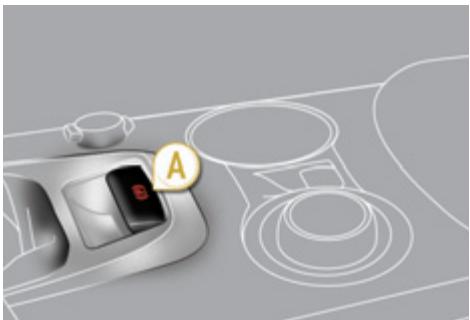

Contact mis, le desserrage manuel du frein de stationnement est possible en appuyant sur la pédale de frein et en tirant puis relâchant la commande A.
Appuyez sur l’accélérateur et débrayez, le frein de stationnement se desserre automatiquement et progressivement lors de l’accélération. À la coupure du moteur, le frein de stationnement se serre automatiquement. Si ce voyant est allumé au combiné, alors les serrage/desserrage automatiques sont désactivés.
Cette fonction n’est active que lorsque : - le véhicule a été complètement immobilisé pied sur la pédale de frein, - dans certaines conditions de pente, - la porte conducteur est fermée.

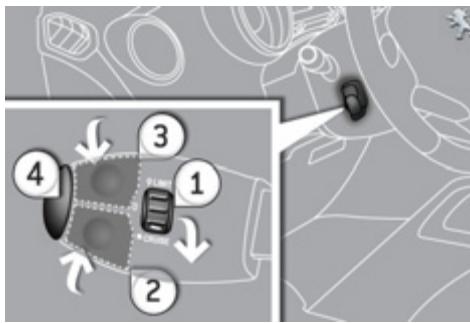

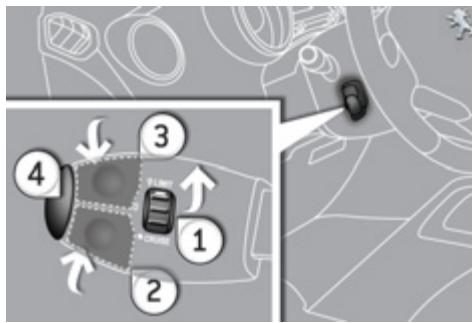

142 21 4. Marche / Arrêt de la limitation.
2. Programmation d’une vitesse / Diminution de la valeur programmée. 3. Programmation d’une vitesse / Augmentation de la valeur programmée. 4. Arrêt / Reprise de la régulation.
Le mode régulateur ou limiteur de vitesse apparaît dans le combiné quand celui-ci est sélectionné. Régulateur de vitesse
151 23 ) Retirez le pied de la pédale de frein, puis accélérez.
) Sélectionnez la position R, D ou M. ) Retirez le pied de la pédale de frein, puis accélérez.
Au-delà de 50 km/h, remontez les vitres et laissez les aérateurs ouverts. Pensez à utiliser les équipements permettant de limiter la température dans l’habitacle (occulteur de toit ouvrant, stores...). Coupez l’air conditionné, sauf si la régulation est automatique, dès que vous avez atteint la température de confort désirée. Éteignez les commandes de dégivrage et de désembuage, si celles-ci ne sont pas gérées automatiquement. Arrêtez au plus tôt la commande de siège chauffant.
Drive «D» ou Auto «A», selon le type de sélecteur, sans appuyer fortement ni brusquement sur la pédale d’accélérateur.
Respectez les distances de sécurité entre les véhicules, utilisez le frein moteur plutôt que la pédale de frein, appuyez progressivement sur la pédale d’accélérateur. Ces attitudes contribuent à économiser la consommation de carburant, à réduire le rejet de CO2 et à atténuer le fond sonore de la circulation.
Évitez de faire tourner le moteur, surtout en hiver, avant d’engager la première vitesse ; votre véhicule chauffe plus vite pendant que vous roulez.

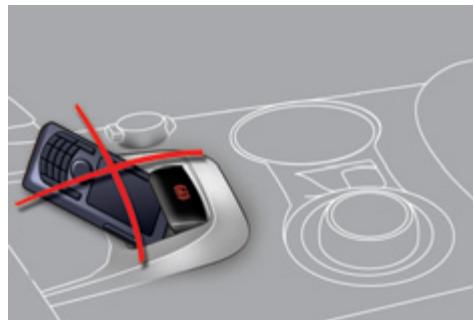

Débranchez vos appareils nomades avant de quitter le véhicule.
«Cruise» au volant, sélectionnez le régulateur de vitesse à partir de 40 km/h. 25
Répartissez les poids sur l’ensemble du véhicule ; placez vos bagages les plus lourds au fond du coffre, au plus près des sièges arrière. Limitez la charge de votre véhicule et minimisez la résistance aérodynamique (barres de toit, galerie porte-bagages, porte-vélos, remorque...). Préférez l’utilisation d’un coffre de toit. Retirez les barres de toit, la galerie porte-bagages, après utilisation.
Effectuez cette vérification plus particulièrement : - avant un long déplacement, - à chaque changement de saison, - après un stationnement prolongé. N’oubliez pas également la roue de secours et les pneumatiques de la remorque ou de la caravane.
Au volant de votre véhicule neuf, ce n’est qu’après les 3 000 premiers kilomètres que vous constaterez une meilleure régularité de votre consommation moyenne de carburant.
à la fonction et à son affichage associé.
3. Niveau de carburant. Indique la quantité de carburant restant dans le réservoir. 4. Vitesse du véhicule. Indique la vitesse instantanée du véhicule roulant (km/h ou mph). 5. Afficheur. 6. Bouton de remise à zéro de l’affichage ou du réaffichage de l’indicateur d’entretien. Remet à zéro la fonction sélectionnée (compteur kilométrique journalier ou indicateur d’entretien) ou réaffiche l’indicateur d’entretien. 7. Rhéostat d’éclairage du combiné. Agit sur l’intensité de l’éclairage du poste de conduite, si les feux sont allumés.

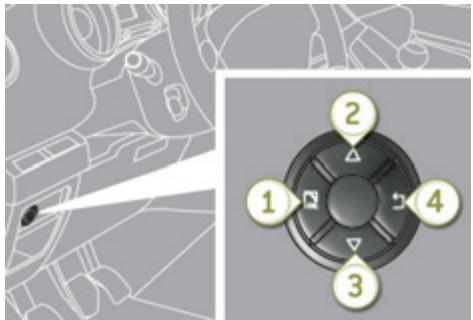

Vous disposez de quatre touches pour commander le grand afficheur 16/9 du combiné : 1. accéder au menu général, valider la sélection, 2. se déplacer vers le haut dans le menu, 3. se déplacer vers le bas dans le menu, 4. revenir à l’écran précédent, sortir du menu.

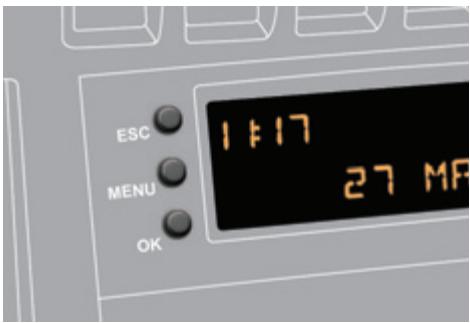

) Appuyez sur la touche 1 pour accéder au menu général et choisir l’une des fonctions suivantes : - «Paramètres véhicule», - «Choix de la langue», - «Choix des unités». ) Appuyez sur la touche 2 ou 3 pour vous déplacer dans l’écran. ) Appuyez de nouveau sur la touche 1 pour valider la sélection.
Ce menu vous permet de choisir les unités : température (°Celsius ou °Fahrenheit) et consommations (l/100 km, mpg ou km/l).
Certains témoins d’alerte s’allument pendant quelques secondes lors de la mise du contact du véhicule. Dès le démarrage du moteur, ces mêmes témoins doivent s’éteindre. En cas de persistance, avant de rouler, consultez le témoin d’alerte concerné. Avertissements associés L’allumage de certains témoins peut s’accompagner d’un signal sonore et d’un message sur l’écran multifonction.
Certains témoins peuvent présenter les deux types d’allumage. Seule la mise en relation du type d’allumage avec l’état de fonctionnement du véhicule permet de savoir, si la situation est normale ou si une anomalie apparaît.
Un message apparaît dans l’afficheur, au-delà d’un certain seuil de vitesse, vous signalant l’impossibilité d’afficher le menu général. Les affichages de l’ordinateur de bord sont accessibles uniquement en roulant, via les touches 2 et 3 (voir paragraphe «Ordinateur de bord»).
Le contacteur est sur la 2ème position (Contact).
La durée d’affichage est déterminée par les conditions climatiques.
électrique est serré.
Respectez les consignes de sécurité. Pour plus d’informations sur le frein électrique, reportez-vous au chapitre «Conduite».
Si vous souhaitez desserrer le frein de stationnement sans appuyer sur la pédale de frein, ce témoin restera allumé.

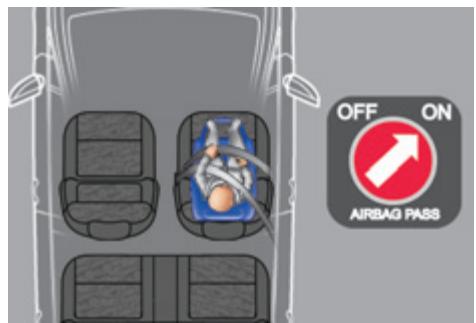

Dans ce cas, vous pouvez installer un siège enfant «dos à la route».
Dans ce cas, n’installez pas de siège enfant «dos à la route».

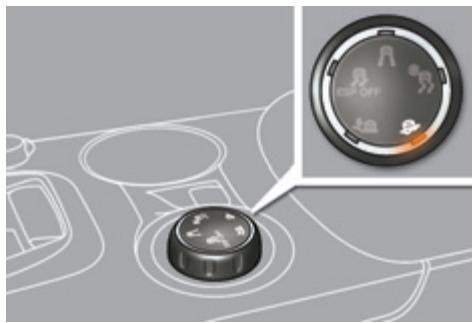

à gauche de la planche de bord) ou la molette du «Grip control» est actionnée. Son voyant est allumé. L’ESP/ASR est désactivé. ESP : contrôle dynamique de stabilité. ASR : antipatinage de roues.
Son voyant s’éteint. A partir d’environ 50 km/h, le système se réactive automatiquement. Le système ESP/ASR est automatiquement mis en oeuvre au démarrage du véhicule.
Moteur tournant ou véhicule roulant, l’allumage de l’un des témoins suivants indique l’apparition d’une anomalie nécessitant l’intervention du conducteur. Toute anomalie entraînant l’allumage d’un témoin d’alerte doit faire l’objet d’un diagnostic complémentaire en lisant le message associé sur l’écran multifonction. En cas de problème, n’hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifié.
à une grave anomalie de freinage, de direction assistée, de circuit d’huile moteur, de circuit de refroidissement ou à une roue crevée.
Stationnez, coupez le contact et faites appel au réseau PEUGEOT ou à un atelier qualifié.
- la fermeture des portes, du coffre ou du capot, - le niveau d’huile moteur, - le niveau du liquide lave-vitre, - la pile de la télécommande, - la pression des pneumatiques, - la saturation du filtre à particules (Diesel), - ... Pour les autres anomalies, consultez le réseau PEUGEOT ou un atelier qualifié.
à une vitesse d’au moins 60 km/h jusqu’à l’extinction du témoin de service.
Stationnez à l’horizontale, coupez le contact et consultez le réseau PEUGEOT ou un atelier qualifié.
électrique est défaillant.
Consultez rapidement le réseau PEUGEOT ou un atelier qualifié. Le frein peut être desserré manuellement en utilisant la procédure de déverrouillage de secours. Pour plus d’informations sur le frein de stationnement électrique, reportez-vous au chapitre «Conduite».
Faites l’appoint avec un liquide de frein référencé par PEUGEOT. Si le problème persiste, faites vérifier le circuit par le réseau PEUGEOT ou par un atelier qualifié.
Stationnez, coupez le contact et consultez le réseau PEUGEOT ou un atelier qualifié.
Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Roulez prudemment à une allure modérée, et consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
S’il ne s’éteint pas, consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
A cet instant, vous entamez la réserve de carburant.
Ce témoin se rallume à chaque mise du contact, tant qu’un complément de carburant suffisant n’est pas effectué. Capacité du réservoir : environ 60 litres. Ne roulez jamais jusqu’à la panne sèche au risque d’endommager les systèmes d’antipollution et d’injection.
fixe avec l’aiguille dans la zone rouge.
Attendez le refroidissement du moteur pour compléter le niveau, si nécessaire. Si le problème persiste, consultez le réseau PEUGEOT ou un atelier qualifié.
S’il ne s’éteint pas, consultez le réseau PEUGEOT ou un atelier qualifié.
(uniquement avec alarme) est resté(e) ouvert(e).
Il doit s’éteindre au démarrage du moteur. S’il ne s’éteint pas, consultez le réseau PEUGEOT ou un atelier qualifié.
Consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
Ce contrôle doit être effectué de préférence à froid.

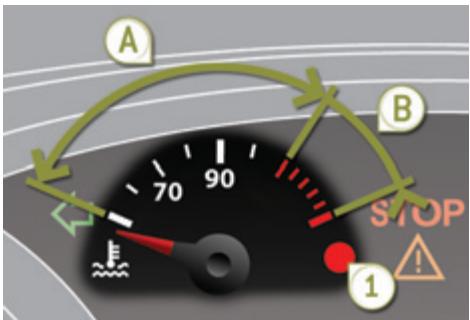

- dans la zone A, la température est correcte, - dans la zone B, la température est trop élevée ; le témoin de température maxi 1 et le témoin d’alerte centralisée STOP s’allument, accompagnés d’un signal sonore et d’un message sur l’écran.
Pour compléter le niveau : ) attendez le refroidissement du moteur, ) dévissez le bouchon de deux tours pour laisser tomber la pression, ) lorsque la pression est tombée, retirez le bouchon, ) complétez le niveau jusqu’au repère «MAXI».
- le kilométrage parcouru, - le temps écoulé depuis la dernière révision.
3 000 km A la mise du contact, aucune information d’entretien n’apparaît dans l’afficheur. Échéance de révision comprise entre 1 000 km et 3 000 km A la mise du contact et pendant 5 secondes, la clé symbolisant les opérations d’entretien s’allume. La ligne d’affichage du totalisateur kilométrique vous indique le nombre de kilomètres restant avant la prochaine révision. Exemple : il vous reste 2 800 km à parcourir avant la prochaine révision. A la mise du contact et pendant 5 secondes, l’afficheur indique :

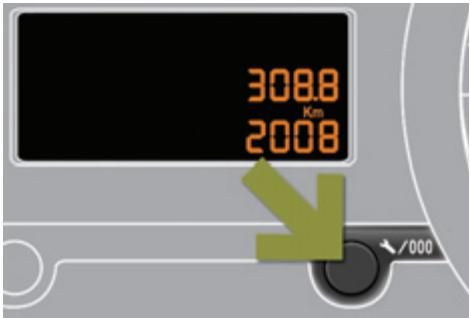

L’afficheur indique alors les kilométrages total et journalier.
) appuyez sur le bouton de remise à zéro du compteur kilométrique journalier et maintenez-le enfoncé, ) mettez le contact ; l’afficheur kilométrique commence un compte à rebours, ) lorsque l’afficheur indique «=0», relâchez le bouton ; la clé disparaît.
La clé peut donc également s’allumer, dans le cas où vous avez dépassé l’échéance des deux ans.
A tout moment, vous pouvez accéder à l’information d’entretien. ) Appuyez sur le bouton de remise à zéro du compteur kilométrique journalier. L’information d’entretien s’affiche quelques secondes, puis disparaît.
5 secondes, la clé clignote pour vous signaler que la révision est à effectuer très rapidement. Exemple : vous avez dépassé l’échéance de révision de 300 km. A la mise du contact et pendant 5 secondes, l’afficheur indique :

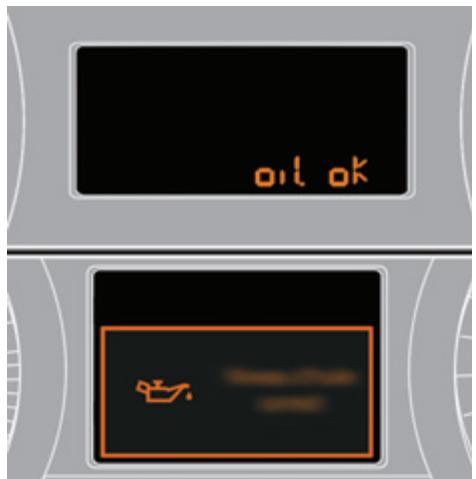

Reportez-vous au chapitre «Vérifications» pour localiser la jauge manuelle et le remplissage d’huile en fonction de votre motorisation.
éviter la détérioration du moteur.

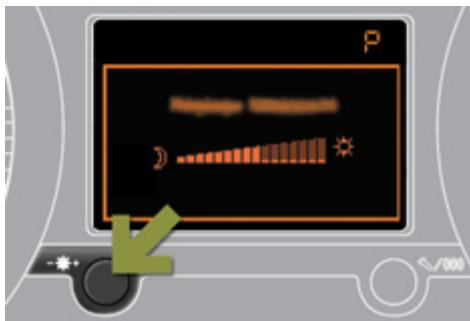

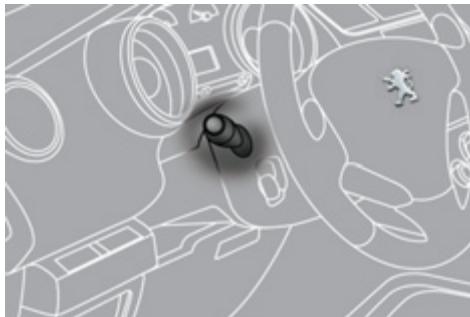

Quand les feux sont éteints ou en mode jour pour les véhicules équipés de feux diurnes, toute action sur le bouton est sans effet.
) dès que l’éclairage atteint l’intensité désirée, relâchez le bouton.
Afin d’être conforme à la réglementation, changez l’unité de distance (km ou miles) dans le pays que vous traversez, en utilisant le menu de configuration.
- l’ordinateur de bord (voir à la fin du chapitre). Des messages d’alerte (ex : «Syst antipollu défaillant») ou d’information (ex : «Coffre ouvert») peuvent apparaître temporairement. Certains peuvent être effacés en appuyant sur la touche «ESC».
42 - «OK» pour sélectionner le menu ou le sous-menu désiré.
Ensuite, l’écran revient à l’affichage courant.
- le contrôle des ouvertures (portes, coffre, ...), - les sources audio (radio, CD, ...), - l’ordinateur de bord (voir à la fin du chapitre). Des messages d’alerte (ex : «Syst antipollu défaillant») ou d’information (ex : «Coffre ouvert») peuvent apparaître temporairement. Certains peuvent être effacés en appuyant sur la touche «ESC».
44 ) appuyez sur les touches «» ou «» pour faire défiler les éléments dans l’écran, ) appuyez sur la touche «MODE» pour changer d’application permanente (ordinateur de bord, source audio, ...), ) appuyez sur les touches «» ou «» pour faire varier une valeur de réglage, ) appuyez sur la touche «OK» pour valider, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours.
à l’utilisation de la radio (suivi RDS, mode REG), du CD ou du changeur CD (introscan, lecture aléatoire, répétition CD).
«» pour passer respectivement au réglage précédent ou suivant. ) Appuyez sur la touche «OK» pour enregistrer la modification et revenir à l’affichage courant ou appuyez sur la touche «ESC» pour annuler.
- le contrôle des ouvertures (portes, coffre...), - les sources audio (radio, CD...), - l’ordinateur de bord (voir à la fin du chapitre). Des messages d’alerte (ex : «Système antipollution défaillant») ou d’information (ex : «Allumage automatique des projecteurs activé») peuvent apparaître temporairement. Ceux-ci peuvent être effacés en appuyant sur la touche «ESC».
46 ) appuyez sur les touches «» ou «» pour faire défiler les éléments dans l’écran, ) appuyez sur la touche «MODE» pour changer d’application permanente (ordinateur de bord, source audio...), ) appuyez sur les touches «» ou «» pour faire varier une valeur de réglage, ) appuyez sur la touche «OK» pour valider, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours.
Une fois ce menu sélectionné, vous pouvez consulter des informations sur l’état du véhicule (journal des alertes, état des fonctions...). Journal des alertes Il récapitule les messages d’alerte actifs en les affichant successivement sur l’écran multifonction. Etat des fonctions Il récapitule l’état actif ou inactif des fonctions présentes sur le véhicule. Saisir la distance jusqu’à la destination Cela vous permet de rentrer une valeur approximative de distance jusqu’à la destination finale.

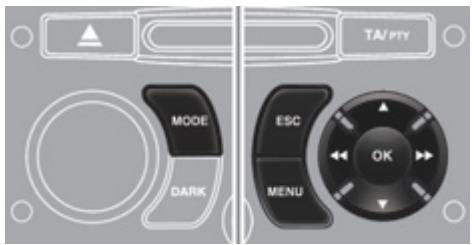

Définir les paramètres véhicule Une fois ce menu sélectionné, vous pouvez rendre actif ou inactif les équipements suivants (suivant destination) : - essuie-vitre couplé à la marche arrière (voir chapitre «Visibilité»), - déverrouillage sélectif (voir chapitre «Ouvertures»), - éclairage d’accompagnement et d’accueil (voir chapitre «Visibilité»), «», puis sur la touche «OK» pour sélectionner la ligne «Eclairage d’accompagnement».
Une fois ce menu sélectionné, vous pouvez changer la langue d’affichage de l’écran (Deutsch, English, Espanol, Français, Italiano, Nederlands, Portugues, Portugues-Brasil, Türkçe*).
«» pour régler la valeur désirée (15, 30 ou 60 secondes), puis sur la touche «OK» pour valider.

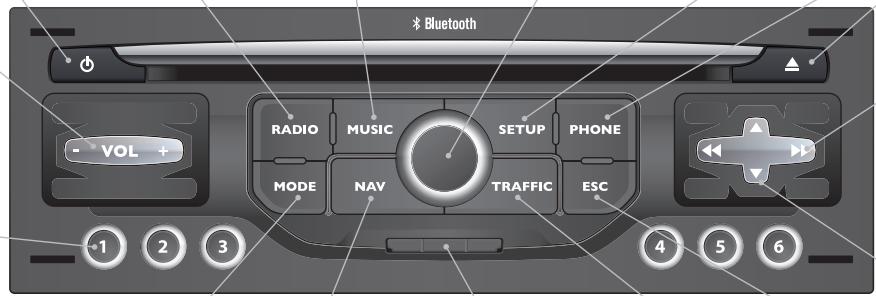

* Suivant destination. ) appuyez sur la touche dédiée «RADIO», «MUSIC», «NAV», ) appuyez sur le désignateur pour valider la sélection, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours et revenir à l’affichage précédent.
- l’heure, - la date, - l’altitude, - la température extérieure (la valeur affichée clignote en cas de risque de verglas), - le contrôle des ouvertures, - les messages d’alerte et d’état des fonctions du véhicule, affichés temporairement, - les fonctions audio, - les informations de l’ordinateur de bord, - les informations du système de guidage embarqué. Suivant l’équipement de votre véhicule, les informations de l’ordinateur de bord apparaissent dans l’écran multifonction ou dans l’afficheur du combiné.
- «Date et heure», - «Affichage», - «Paramètres véhicule», - essuie-vitre couplé à la marche arrière (voir chapitre «Visibilité»), - déverrouillage sélectif (voir chapitre «Ouvertures»), - éclairages d’accompagnement et d’accueil (voir chapitre «Visibilité»), Écran déployé, il affiche automatiquement et directement les informations suivantes : - l’heure, - la date, - l’altitude, - la température extérieure (la valeur affichée clignote en cas de risque de verglas), - les fonctions audio, - les informations du téléphone et des répertoires, - les informations du système de guidage embarqué.

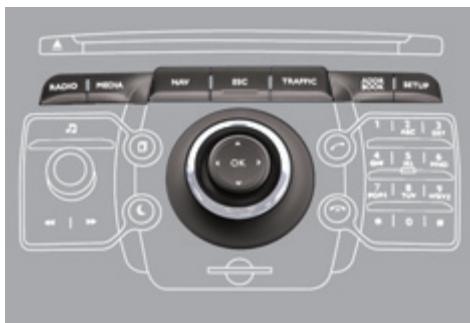

) appuyez sur la touche dédiée «RADIO», «MEDIA», «NAV», ) appuyez sur le désignateur pour valider la sélection, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours et revenir à l’affichage précédent.
- «Affichage», - «Unités», Date et heure Ce menu vous permet de régler la date et l’heure, le format de la date et le format de l’heure (voir chapitre «Audio et télématique» ou la notice spécifique qui vous a été remise avec les autres documents de bord).
Ce menu vous permet de régler la luminosité de l’écran, l’harmonie de couleur de l’écran et la couleur de la carte (mode jour/nuit ou auto).

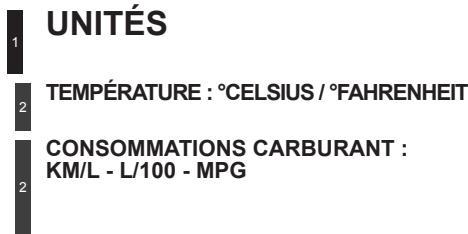

Ce menu vous permet de choisir les unités : température (°C ou °F) et distance (km ou miles). - déploiement ou rangement par la commande A, - réglages d’inclinaison par la commande B. Il est également muni d’une protection antipincement. Ouverture de l’écran ) Écran rangé, appuyez sur la commande A pour le déployer. L’écran se déploie automatiquement à la mise du contact, lors de l’allumage du système audio et télématique, d’un appel téléphonique sortant, de l’émission d’une commande vocale et de la réception d’un message d’alerte couplé au témoin STOP.

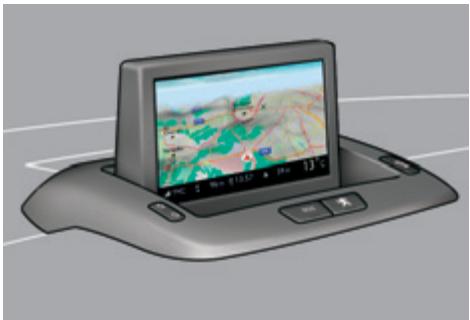

) Écran déployé, appuyez sur la commande A pour le ranger. L’écran se range automatiquement à la coupure du contact après environ trois secondes, si le système audio et télématique est éteint. Antipincement Lors de l’ouverture ou de la fermeture de l’écran, si celui-ci rencontre un obstacle, le mouvement s’arrête immédiatement et s’inverse de quelques millimètres. Après dégagement de l’obstacle, relancez la commande désirée.
) appuyez sur la partie correspondante de la commande B pour ramener l’écran vers vous ou vers le parebrise, ou ) poussez ou tirez délicatement l’écran avec la main. Mémorisation de la position de l’écran Le système a en mémoire quatre positions pré-réglées. A chaque fermeture de l’écran, le système mémorise la dernière position dans laquelle il se trouvait. A chaque réouverture de l’écran, le système replace l’écran sur la position préréglée la plus proche de celle qu’il avait mémorisée.
● la vitesse moyenne, pour le premier parcours.
● la distance parcourue, ● la consommation moyenne, ● la vitesse moyenne, pour le second parcours.
Un nouvel appui vous ramène à l’affichage courant.
Avec l’écran C ou l’écran couleur (WIP Nav)
Les parcours «1» et «2» sont indépendants et d’utilisation identique. Le parcours «1» permet d’effectuer, par exemple, des calculs journaliers, et le parcours «2» des calculs mensuels.
30 km, des tirets s’affichent. Après un complément de carburant d’au moins 5 litres, l’autonomie est recalculée et s’affiche si elle dépasse 100 km.
C’est la distance restant à parcourir jusqu’à la destination finale. Elle est soit calculée en instantané par le système de navigation si un guidage est activé, soit saisie par l’utilisateur. Si la distance n’est pas renseignée, des tirets s’affichent à la place des chiffres. Compteur de temps du Stop & Start (minutes / secondes ou heures / minutes) Si votre véhicule est équipé du Stop & Start, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet. Il se remet à zéro à chaque mise du contact avec la clé.
(km ou miles) 1. Buses de dégivrage ou de désembuage du pare-brise. 2. Buses de dégivrage ou de désembuage des vitres latérales avant. 3. Aérateurs latéraux obturables et orientables. 4. Aérateurs centraux obturables et orientables. 5. Sorties d’air aux pieds des passagers avant. 6. Aérateurs obturables et orientables pour les passagers arrière. 7. Sorties d’air aux pieds des passagers arrière.
La commande de température permet d’obtenir le niveau de confort souhaité en mélangeant l’air des différents circuits. La commande de répartition d’air permet de choisir les points de diffusion de l’air dans l’habitacle, via la combinaison des touches associées.
) Si après un arrêt prolongé au soleil, la température intérieure reste très élevée, n’hésitez pas à aérer l’habitacle pendant quelques instants. Placez la commande de débit d’air à un niveau suffisant pour assurer un bon renouvellement d’air dans l’habitacle. ) Pour obtenir une répartition d’air homogène, veillez à ne pas obstruer les grilles d’entrée d’air extérieur situées à la base du pare-brise, les buses, les aérateurs et les sorties d’air, ainsi que l’extraction d’air située dans le coffre. ) Privilégiez l’entrée d’air extérieur car une utilisation prolongée de la recirculation d’air risque de provoquer l’embuage du pare-brise et des vitres latérales. ) Ne masquez pas le capteur d’ensoleillement, situé sur la planche de bord ; celui-ci sert à la régulation du système d’air conditionné automatique. ) Faites fonctionner le système d’air conditionné 5 à 10 minutes, une à deux fois par mois pour le maintenir en parfaite condition de fonctionnement. ) Veillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments filtrants (voir chapitre «Vérifications»). Nous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son second filtre actif spécifique, il contribue à la purification de l’air respiré par les occupants et à la propreté de l’habitacle (réduction des symptômes allergiques, des mauvaises odeurs et des dépôts gras). ) L’air conditionné utilise l’énergie du moteur lors de son fonctionnement. Il en résulte une hausse de la consommation du véhicule. En cas de traction d’une charge maximale dans une forte pente par température élevée, la coupure de l’air conditionné permet de récupérer de la puissance moteur et donc d’améliorer la capacité de remorquage. La condensation créée par l’air conditionné provoque à l’arrêt un écoulement d’eau normal sous le véhicule. ) Pour assurer le bon fonctionnement du système d’air conditionné, nous vous recommandons également de le faire contrôler régulièrement. ) Si le système ne produit pas de froid, ne l’activez pas et consultez le réseau PEUGEOT ou un atelier qualifié.
2. Réglage du débit d’air ) De la position 1 à la position 5, tournez la molette pour obtenir un débit d’air suffisant afin d’assurer votre confort.
Un léger flux d’air, dû au déplacement du véhicule, reste néanmoins perceptible. 3. Réglage de la répartition d’air Pare-brise et vitres latérales.
La répartition de l’air peut être modulée en mettant la molette sur une position intermédiaire. 4. Entrée d’air / Recirculation d’air L’entrée d’air extérieur permet de limiter les risques d’embuage du pare-brise et des vitres latérales. La recirculation d’air intérieur permet d’isoler l’habitacle des odeurs et des fumées extérieures. Dès que possible, revenez en entrée d’air extérieur pour éviter les risques de dégradation de la qualité de l’air et d’embuage. ) Appuyez sur la touche pour faire recirculer l’air intérieur. Ceci est visualisé par l’allumage du voyant. ) Appuyez de nouveau sur la touche pour permettre l’entrée d’air extérieur. Ceci est visualisé par l’extinction du voyant.
Il vous permet : - en été, d’abaisser la température, - en hiver, au-dessus de 3°C, d’augmenter l’efficacité du désembuage.
) Appuyez sur la touche «A/C», le voyant de la touche s’allume. L’air conditionné ne fonctionne pas lorsque la molette de réglage du débit d’air 2 est en position «0». Pour obtenir de l’air frais plus rapidement, vous pouvez utiliser la recirculation d’air intérieur pendant quelques instants. Ensuite, revenez en entrée d’air extérieur. Arrêt ) Appuyez de nouveau sur la touche «A/C», le voyant de la touche s’éteint. L’arrêt peut générer des désagréments (humidité, buée).
à la touche s’allume.
Le dégivrage s’éteint automatiquement pour éviter une consommation de courant excessive. ) Il est possible d’arrêter le fonctionnement du dégivrage avant son extinction automatique en appuyant de nouveau sur la touche. Le voyant associé à la touche s’éteint.

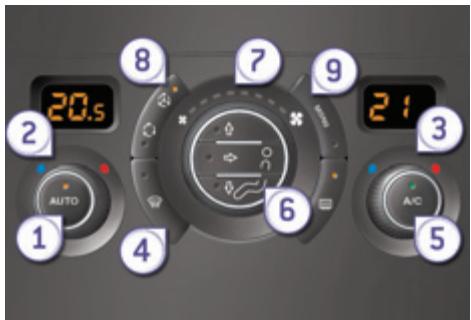

Le conducteur et son passager avant peuvent chacun régler la température à leur convenance. La valeur indiquée sur l’afficheur correspond à un niveau de confort et non pas à une température en degré Celsius ou Fahrenheit. ) Tournez la molette 2 ou 3 vers la gauche pour diminuer la valeur ou vers la droite pour l’augmenter. Un réglage autour de 21 permet d’obtenir un confort optimal. Selon votre besoin, un réglage entre 18 et 24 est usuel. De plus, il est préconisé d’éviter une différence de réglage gauche / droite supérieure à 3.
Pour désembuer ou dégivrer rapidement le pare-brise et les vitres latérales (humidité, passagers nombreux, givre...), le programme automatique confort peut s’avérer insuffisant. ) Sélectionnez alors le programme automatique visibilité. Le système gère automatiquement l’air conditionné, le débit d’air, l’entrée d’air et répartit la ventilation de façon optimale vers le pare-brise et les vitres latérales. ) Pour l’arrêter, appuyez de nouveau sur la touche «visibilité» ou sur «AUTO», le voyant de la touche s’éteint ou celui de la touche «AUTO» s’allume.
Vous pouvez, selon vos goûts, faire un choix différent de celui proposé par le système en modifiant un réglage. Les autres fonctions seront toujours gérées automatiquement. ) Appuyez sur la touche «AUTO» pour revenir en fonctionnement tout automatique.
) Tournez la molette 2 ou 3 vers la gauche jusqu’à afficher «LO» (low) ou vers la droite jusqu’à afficher «HI» (high).
- le pare-brise et les vitres latérales (désembuage ou dégivrage), - le pare-brise, les vitres latérales et les aérateurs, - le pare-brise, les vitres latérales, les aérateurs et les pieds des passagers, - les aérateurs et les pieds des passagers, - les aérateurs, - les pieds des passagers, - le pare-brise, les vitres latérales et les pieds des passagers. 7. Réglage du débit d’air
(mode manuel). Appuyez sur cette touche pour faire recirculer l’air intérieur, le voyant s’allume.
) Dès que possible, appuyez sur la touche «auto» pour permettre l’entrée d’air extérieur et éviter la formation de buée.
) Appuyez sur cette touche pour égaliser la valeur de confort côté passager sur celle côté conducteur (monozone). Le voyant de la touche s’allume.
) Tournez la molette du débit d’air vers la gauche jusqu’à ce que tous les voyants s’éteignent. Cette action neutralise toutes les fonctions du système. Le confort thermique n’est plus géré. Un léger flux d’air, dû au déplacement du véhicule, reste néanmoins perceptible. ) Tournez la molette du débit d’air vers la droite ou appuyez sur la touche «AUTO» pour réactiver le système avec les valeurs précédant la neutralisation.

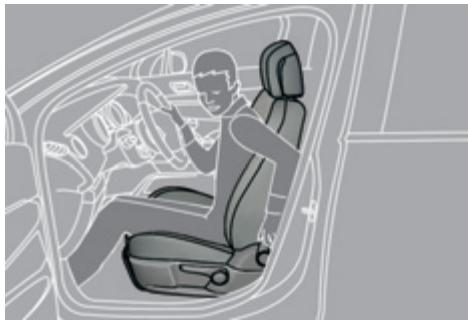

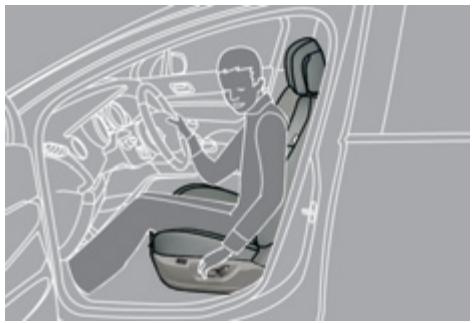

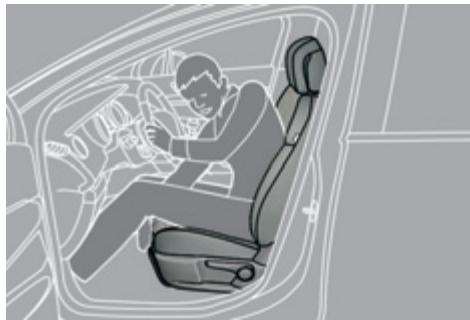

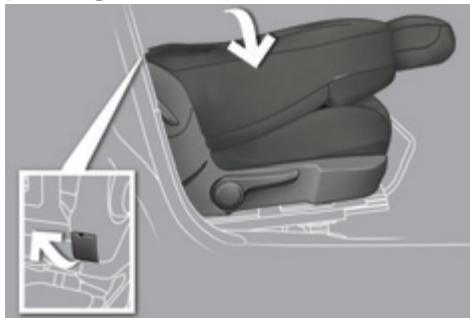

Siège composé d’une assise, d’un dossier et d’un appui-tête réglables pour adapter votre position aux meilleures conditions de conduite et de confort.
) Basculez la commande vers l’avant ou vers l’arrière pour régler l’inclinaison du dossier.
) Pour le monter, tirez-le simultanément vers l’avant et vers le haut. ) Pour le retirer, appuyez sur l’ergot A et tirez-le vers le haut. ) Pour le remettre en place, engagez les tiges de l’appui-tête dans les orifices en restant bien dans l’axe du dossier. ) Pour le descendre, appuyez simultanément sur l’ergot A et sur l’appuitête. ) Pour l’incliner, basculez sa partie basse vers l’avant ou vers l’arrière.
Le réglage est correct lorsque le bord supérieur de l’appui-tête se trouve au niveau du dessus de la tête. Ne roulez jamais avec les appuistête déposés ; ceux-ci doivent être en place et correctement réglés.

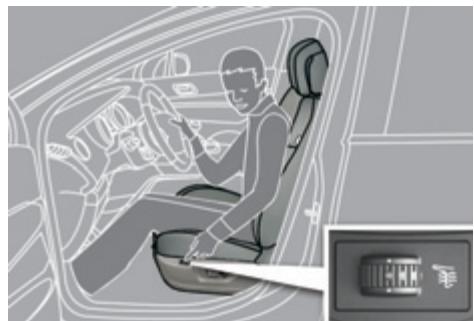

Moteur tournant, les sièges avant peuvent être chauffés séparément. ) Utilisez la molette de réglage, placée sur le côté de chaque siège avant, pour allumer et choisir le niveau de chauffage désiré :

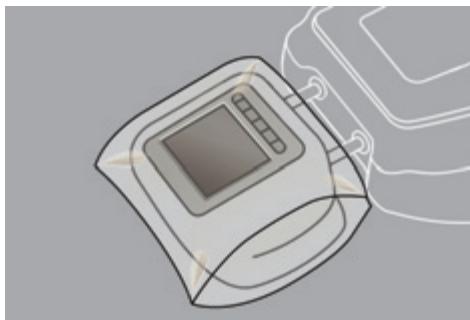

2 ) Si votre véhicule est équipé du pack vidéo, placez la housse de protection sur l’appui-tête. ) Soulevez la commande, située derrière le siège, puis accompagnez le dossier vers l’avant.
Cette position, associée à celle des sièges arrière, vous permet de transporter des objets longs à l’intérieur du véhicule. Le poids maximum sur le siège est de 30 kg.
) Accompagnez le dossier vers l’arrière jusqu’à son verrouillage.

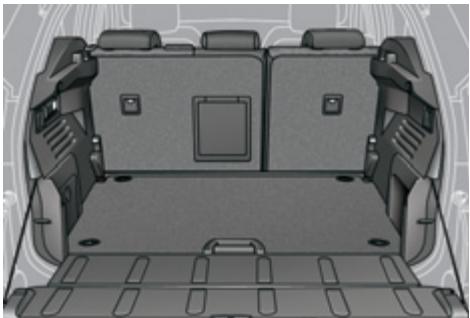

Banquette rabattable en partie gauche (2/3) ou droite (1/3) pour moduler l’espace de chargement du coffre.
Ils ont une position haute (confort et sécurité) et une position basse (visibilité arrière).
) Vérifiez que rien n’empêche le dossier de se rabattre (appuis-tête, ceintures, ...), ) vérifiez également qu’aucun objet ne puisse gêner la manoeuvre de siège, au-dessus comme en dessous, ) tirez sur la commande depuis le coffre.
Pour enlever un appui-tête : ) tirez-le vers le haut jusqu’en butée, ) puis, appuyez sur l’ergot A.
) vérifiez le bon positionnement de la ceinture sur le côté du dossier, ) placez les appuis-tête en position basse ou retirez-les si nécessaire, ) tirez vers l’avant la commande 1 pour déverrouiller le dossier 2 qui bascule aisément sur l’assise 3.
) Replacez la commande A en position centrale.
- Automatique : déverrouillez le véhicule à l’aide de la télécommande ou de la clé. - Manuel : contact mis, tirez la commande A vers l’arrière. Prenez cela en compte pour apprécier correctement la distance avec les véhicules venant de l’arrière.
PEUGEOT ou par un atelier qualifié. Lors d’un lavage automatique de votre véhicule, rabattez les rétroviseurs.
Le déverrouillage est signalé par le clignotement rapide des feux indicateurs de direction pendant deux secondes environ. Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se déploient.
) Appuyez une première fois sur le cadenas ouvert pour déverrouiller uniquement la porte conducteur. ) Appuyez une seconde fois sur le cadenas ouvert pour déverrouiller les autres portes et le coffre.

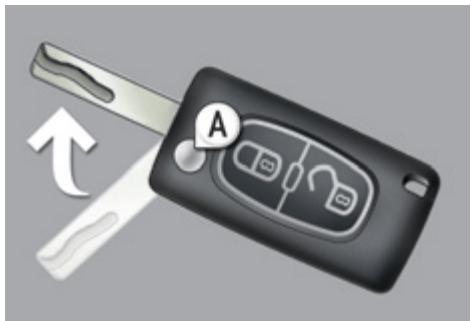

Dépliage de la clé ) Appuyez au préalable sur ce bouton pour la déplier.
) Tournez la clé une seconde fois vers la gauche dans la serrure de la porte conducteur pour déverrouiller les autres portes et le coffre.
Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se déploient uniquement au premier déverrouillage. Le déverrouillage sélectif est disponible uniquement sur les versions équipées du super-verrouillage. Le paramétrage du déverrouillage total ou sélectif se fait par le menu de configuration de l’écran multifonction. Par défaut, le déverrouillage total est activé.
) Appuyez sur le cadenas fermé pour verrouiller totalement le véhicule. ) Appuyez plus de deux secondes sur le cadenas fermé pour fermer, en plus, automatiquement les vitres (selon version). Verrouillage simple avec la clé ) Tournez la clé vers la droite dans la serrure de la porte conducteur pour verrouiller totalement le véhicule. Le verrouillage est signalé par l’allumage fixe des feux indicateurs de direction pendant deux secondes environ. Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se rabattent. Si une des portes ou le coffre reste ouvert, le verrouillage centralisé ne s’effectue pas. Véhicule verrouillé, en cas de déverrouillage par inadvertance, le véhicule se reverrouillera automatiquement au bout de trente secondes, sauf si une porte est ouverte.
PEUGEOT ou par un atelier qualifié.
) Appuyez sur le cadenas fermé pour verrouiller totalement le véhicule ou appuyez plus de deux secondes sur le cadenas fermé pour fermer en plus automatiquement les vitres (selon version). ) Dans les cinq secondes, appuyez de nouveau sur le cadenas fermé pour super-verrouiller le véhicule. Super-verrouillage avec la clé ) Tournez la clé vers la droite dans la serrure de la porte conducteur pour verrouiller totalement le véhicule et maintenez-la pendant plus de deux secondes pour fermer en plus automatiquement les vitres (selon version). ) Dans les cinq secondes, tournez de nouveau la clé vers la droite pour super-verrouiller le véhicule. Le super-verrouillage est signalé par l’allumage fixe des feux indicateurs de direction pendant deux secondes environ. Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se rabattent. Le super-verrouillage rend les commandes extérieures et intérieures des portes inopérantes. Il neutralise également le bouton de la commande centralisée manuelle. Ne laissez donc jamais personne à l’intérieur du véhicule, quand celui-ci est super-verrouillé.
) Appuyez au préalable sur ce bouton pour la replier.
) Appuyez sur le cadenas fermé pour localiser votre véhicule verrouillé sur un parc de stationnement. Ceci est signalé par l’allumage des feux indicateurs de direction pendant quelques secondes.
Le système reconnaît le code de démarrage. ) Tournez à fond la clé vers la planche de bord en position 3 (Démarrage). ) Dès que le moteur tourne, relâchez la clé.
économie d’énergie».
Dans ce cas, votre véhicule ne démarrera pas ; consultez rapidement le réseau PEUGEOT. Gardez précieusement l’étiquette jointe aux clés qui vous sont remises lors de l’acquisition de votre véhicule.
Problème de télécommande
) Dans un premier temps, utilisez la clé dans la serrure pour ouvrir ou fermer votre véhicule. ) Dans un deuxième temps, réinitialisez la télécommande. Si le problème persiste, consultez rapidement le réseau PEUGEOT. Pile réf. : CR1620 / 3 volts.
Faites glisser la pile usée hors de son logement. Faites glisser la pile neuve dans son logement en respectant le sens d’origine. Clippez le boîtier. Réinitialisez la télécommande.
) Coupez le contact. ) Remettez la clé en position 2 (Contact). ) Appuyez aussitôt sur le cadenas fermé pendant quelques secondes. ) Coupez le contact et retirez la clé du contacteur. La télécommande est de nouveau complètement opérationnelle.
Rendez-vous dans le réseau PEUGEOT avec la carte grise du véhicule, votre pièce d’identité et si possible, l’étiquette comportant le code des clés. Le réseau PEUGEOT pourra rechercher le code clé et le code transpondeur pour commander une nouvelle clé.
La télécommande haute fréquence est un système sensible ; ne la manipulez pas dans vos poches au risque de déverrouiller le véhicule à votre insu. Évitez de manipuler les boutons de votre télécommande hors de portée et hors de la vue de votre véhicule. Vous risquez de la rendre inopérante. Il serait alors nécessaire de procéder à une nouvelle réinitialisation. La télécommande ne peut pas fonctionner tant que la clé est dans le contacteur, même contact coupé, sauf pour la réinitialisation.
Rouler avec les portes verrouillées peut rendre l’accès des secours dans l’habitacle plus difficile en cas d’urgence. Par mesure de sécurité (enfants à bord), retirez la clé du contacteur en quittant le véhicule, même pour une courte durée.
N’apportez aucune modification au système d’antidémarrage électronique, cela pourrait engendrer des dysfonctionnements.
Rapportez-les à un point de collecte agréé.

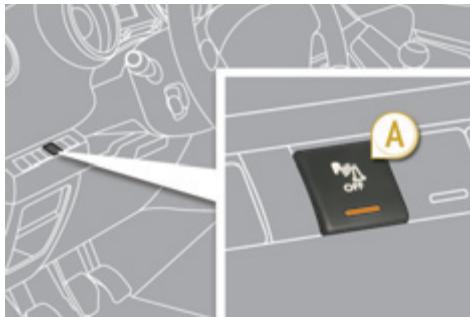

) Coupez le contact. ) Dans les dix secondes, appuyez sur le bouton A jusqu’à l’allumage fixe du voyant. ) Sortez du véhicule. ) Verrouillez ou super-verrouillez le véhicule avec le bouton de verrouillage de la télécommande. Seule l’alarme périmétrique reste activée ; le voyant du bouton A clignote toutes les secondes.
Le système gère l’ouverture du véhicule. L’alarme se déclenche si quelqu’un essaie de pénétrer dans le véhicule en forçant une porte, le coffre ou le capot.
Le système gère la variation du volume dans l’habitacle. L’alarme se déclenche si quelqu’un brise une vitre ou se déplace à l’intérieur du véhicule. Pour laisser un animal dans le véhicule ou une vitre entrouverte, neutralisez la protection volumétrique.
Le système gère la mise hors service de ses composants. L’alarme se déclenche si quelqu’un essaie de mettre hors service les fils de la sirène, la commande centrale ou la batterie. N’apportez aucune modification au système d’alarme, cela pourrait engendrer des dysfonctionnements.
L’alarme est activée ; le voyant du bouton A clignote toutes les secondes. Neutralisation ) Déverrouillez le véhicule avec le bouton de déverrouillage de la télécommande. L’alarme est neutralisée ; le voyant du bouton A s’éteint.
) Déverrouillez le véhicule avec le bouton de déverrouillage de la télécommande. ) Reverrouillez le véhicule à la télécommande. L’alarme est de nouveau activée avec les deux protections ; le voyant du bouton A s’éteint.
Panne de télécommande ) Déverrouillez le véhicule avec la clé dans la serrure de la porte conducteur. ) Ouvrez la porte ; l’alarme se déclenche. ) Mettez le contact ; l’alarme s’arrête.
Si le voyant du bouton A clignote rapidement, cela signifie que l’alarme s’est déclenchée pendant votre absence. A la mise du contact, ce clignotement s’arrête immédiatement. Pour éviter le déclenchement de l’alarme, lors d’un lavage de votre véhicule, verrouillez-le avec la clé dans la serrure de la porte conducteur. N’activez pas l’alarme avant de débrancher la batterie, sinon la sirène retentira.
) Verrouillez ou super-verrouillez le véhicule avec la clé dans la serrure de la porte conducteur.
Suivant la législation en vigueur dans votre pays, l’un de ces cas peut se produire : - 45 secondes après le verrouillage du véhicule avec la télécommande, l’alarme s’active, quel que soit l’état des portes et du coffre. - 2 minutes après la fermeture de la dernière porte ou du coffre, l’alarme s’active. ) Pour éviter le déclenchement de l’alarme en entrant dans le véhicule, appuyez au préalable sur le bouton de déverrouillage de la télécommande.
A la mise du contact, l’allumage du voyant du bouton A pendant dix secondes indique un défaut sur la sirène. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
80 ) Une nouvelle impulsion arrête le mouvement de la vitre.
En cas d’impossibilité de manoeuvrer une des vitres passagers à partir de la platine de commande de la porte conducteur, réalisez l’opération à partir de celle de la porte passager concernée, et inversement.
Ensuite, vous avez environ un minute pour fermer la vitre. Une fois celle-ci fermée, les commandes seront de nouveau disponibles après environ 40 minutes.
Lorsque la vitre remonte et rencontre un obstacle, elle s’arrête et redescend partiellement. En cas de fermeture impossible de la vitre (par exemple, en cas de gel), aussitôt après le renversement : ) appuyez et maintenez la commande jusqu’à l’ouverture complète, ) puis tirez-la aussitôt et maintenez-la jusqu’à la fermeture, ) maintenez encore la commande pendant environ une seconde après la fermeture. Pendant ces opérations, la fonction antipincement est inopérante.
) relâchez la commande et tirez-la de nouveau, renouvelez ces opérations jusqu’à la fermeture complète, ) maintenez encore la commande pendant environ une seconde après la fermeture, ) appuyez sur la commande pour faire descendre automatiquement la vitre jusqu’en position basse, ) une fois la vitre en position basse, appuyez de nouveau sur la commande pendant environ une seconde. Pendant ces opérations, la fonction antipincement est inopérante.

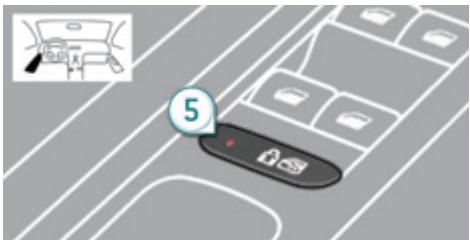

L’ouverture des portes depuis l’extérieur et l’utilisation des lève-vitres arrière électriques à partir du conducteur restent possibles.
Voyant éteint, les commandes arrière sont activées. Tout autre état du voyant révèle un dysfonctionnement de la sécurité enfants électrique. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié. Retirez toujours la clé de contact en quittant le véhicule, même pour une courte durée. En cas de pincement lors de la manipulation des lève-vitres, vous devez inverser le mouvement de la vitre. Pour cela, appuyez sur la commande concernée. Lorsque le conducteur actionne les commandes des lève-vitres passagers, le conducteur doit s’assurer qu’aucune personne n’empêche la fermeture correcte des vitres. Le conducteur doit s’assurer que les passagers utilisent correctement les lève-vitres. Faites attention aux enfants pendant les manoeuvres de vitres.
) Après un verrouillage simple, tirez la commande intérieure de porte pour déverrouiller le véhicule. ) Après un super-verrouillage, utilisez nécessairement la télécommande ou la clé pour déverrouiller le véhicule.
) Appuyez de nouveau plus de deux secondes sur ce bouton. Un message de confirmation apparaît sur l’écran multifonction, accompagné d’un signal sonore.
Vous pouvez activer ou neutraliser cette fonction. Activation
Si le coffre est ouvert, le verrouillage centralisé automatique des portes est actif. Déverrouillage ) Au-dessus de 10 km/h, appuyez sur ce bouton pour déverrouiller momentanément les portes et le coffre.
) Appuyez de nouveau sur ce bouton pour déverrouiller le véhicule. Le voyant rouge du bouton s’éteint. ) Appuyez plus de deux secondes sur ce bouton.
En cas de dysfonctionnement du verrouillage centralisé, il est impératif de débrancher la batterie pour verrouiller le coffre et assurer ainsi le verrouillage complet du véhicule. Verrouillage de la porte conducteur ) Insérez la clé dans la serrure, puis tournez-la vers la droite. Déverrouillage de la porte conducteur ) Insérez la clé dans la serrure, puis tournez-la vers la gauche. Verrouillage des portes passager avant et arrière
) Après déverrouillage du véhicule à la télécommande ou à la clé, appuyez sur la poignée A et soulevez le volet de coffre.
Pour des raisons de sécurité, de fonctionnement et de réglementation, ne roulez pas avec le coffre et le volet inférieur ouverts. En cas de débranchement de la batterie, l’ouverture du coffre est impossible. Ne montez pas sur le volet inférieur et ne le soumettez pas à des chocs importants, vous risqueriez de l’endommager. Fermez toujours le volet inférieur et vérifiez son bon verrouillage avant de fermer le coffre. Lors de la manoeuvre de fermeture du volet inférieur, veillez à ce qu’aucune personne, ni objet ne se trouve à proximité des éléments mobiles pour éviter les risques de blessures et d’endommagements.
être supérieurs à 5 litres pour être pris en compte par la jauge à carburant.
Lorsque le niveau mini du réservoir est atteint, ce témoin s’allume au combiné, accompagné d’un signal sonore et d’un message d’alerte. Au premier allumage, il reste environ 6 litres de carburant. Tant qu’un complément de carburant suffisant n’est pas effectué, ce témoin réapparaît à chaque mise du contact, accompagné du signal sonore et du message. En roulant, ce signal sonore et l’affichage du message d’alerte sont répétés à une fréquence d’autant plus élevée que le niveau de carburant se rapproche de «0». Faites impérativement un complément de carburant pour éviter la panne. En cas de panne sèche (Diesel), reportez-vous également au chapitre «Vérifications».
) arrêtez impérativement le moteur, ) ouvrez la trappe à carburant, ) introduisez la clé dans le bouchon, puis tournez vers la gauche, ) retirez le bouchon et accrochez-le à la patte, située sur la face intérieure de la trappe, ) effectuez le plein du réservoir, mais n’insistez pas au-delà de la 3ème coupure du pistolet ; ceci pourrait engendrer des dysfonctionnements. Une fois le remplissage terminé : ) remettez le bouchon en place, ) tournez la clé vers la droite, puis retirez-la du bouchon, ) refermez la trappe.
Un dysfonctionnement de la jauge à carburant est signalé par un retour à zéro de l’aiguille de l’indicateur du niveau de carburant. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
L’ouverture du bouchon peut déclencher un bruit d’aspiration d’air. Cette dépression, tout à fait normale, est provoquée par l’étanchéité du circuit de carburant.
PEUGEOT ou un atelier qualifié. L’utilisation de tout autre type de (bio)carburant (huiles végétales ou animales pures ou diluées, fuel domestique...) est formellement prohibée (risques d’endommagement du moteur et du circuit de carburant). Déplacements à l’étranger Les pistolets de type Diesel pouvant être différents selon les pays, la présence du détrompeur peut rendre le remplissage du réservoir impossible. Préalablement à un déplacement à l’étranger, nous vous conseillons de vérifier auprès du réseau PEUGEOT si votre véhicule est adapté au matériel de distribution pour le pays dans lequel vous vous rendez.
Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d’un véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d’incident. Situé à l’entrée du réservoir, le détrompeur apparaît lorsque le bouchon est retiré.
Lors de son introduction dans votre réservoir Diesel, le pistolet essence vient buter sur le volet. Le système reste verrouillé et empêche le remplissage. N’insistez pas et introduisez un pistolet de type Diesel. L’utilisation d’un jerrican reste possible pour le remplissage du réservoir. Afin d’assurer un bon écoulement du carburant, approchez l’embout du jerrican sans le plaquer directement contre le volet du détrompeur. * Suivant destination.

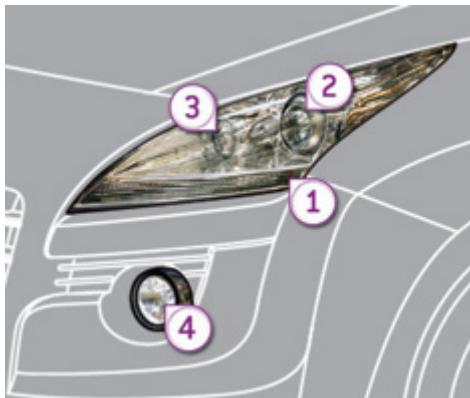

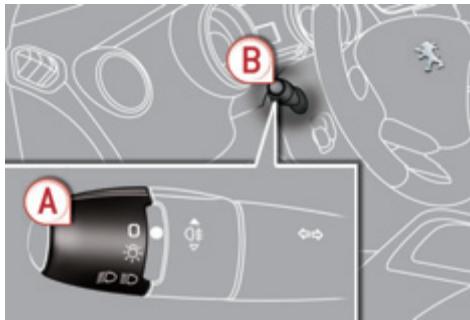

- des feux de croisement pour voir sans éblouir les autres conducteurs, - des feux de route pour bien voir en cas de route dégagée, - des feux directionnels pour mieux voir dans les virages.
D’autres feux sont installés pour répondre aux conditions particulières de conduite : - un feu antibrouillard arrière pour être vu de loin, - des feux antibrouillard avant pour mieux voir encore, - des feux diurnes pour être vu de jour.
Différents modes de commande automatique des éclairages sont également disponibles selon les options suivantes : - éclairage d’accompagnement, Allumage des feux.
L’allumage du témoin correspondant au combiné confirme la mise en marche de l’éclairage sélectionné.

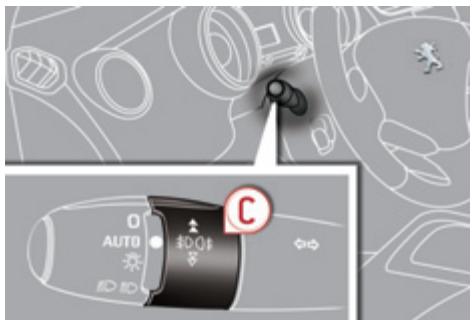

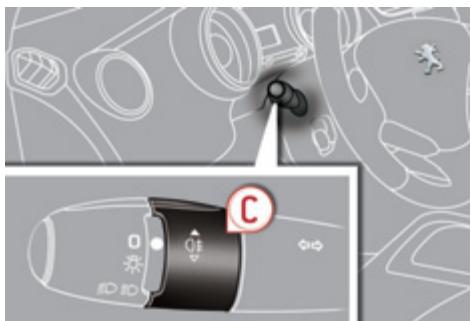

) Pour éteindre le feu antibrouillard, tournez la bague à impulsion C vers l’arrière. En allumage automatique des feux (avec modèle AUTO), les feux de croisement et de position restent allumés tant que le feu antibrouillard arrière est allumé.
) Pour allumer le feu antibrouillard arrière, tournez la bague à impulsion C vers l’avant. ) Pour allumer les feux antibrouillard avant, tournez une deuxième fois la bague à impulsion C vers l’avant. ) Pour éteindre le feu antibrouillard arrière, tournez la bague à impulsion C vers l’arrière. ) Pour éteindre les feux antibrouillard avant, tournez une deuxième fois la bague à impulsion C vers l’arrière.
(avec modèle AUTO), les feux de croisement et de position restent allumés tant que le feu antibrouillard arrière est allumé. Lors d’une coupure automatique des feux (avec modèle AUTO) ou lors d’une coupure manuelle des feux de croisement, les feux antibrouillard et les feux de position resteront allumés.
éblouir les autres conducteurs. N’oubliez pas d’éteindre les projecteurs antibrouillard avant et le feu antibrouillard arrière dès qu’ils ne sont plus nécessaires.
A la coupure du contact, tous les feux s’éteignent automatiquement, sauf en cas d’éclairage d’accompagnement automatique activé. Dans le cas d’une demande manuelle de maintien des feux, après coupure du contact, le déclenchement d’un signal sonore, dès l’ouverture d’une porte avant, avertit le conducteur qu’il a oublié d’éteindre l’éclairage de son véhicule, contact coupé.
Mise en service ) Appuyez sur le cadenas ouvert de la télécommande.
Les feux diurnes s’allument automatiquement, au démarrage du véhicule, qui en est équipé*. Le poste de conduite (écran multifonction, façade air conditionné, ...) ne s’éclaire pas, sauf lors de l’allumage manuel ou automatique des feux.
Dans les pays où la réglementation l’impose : - par défaut, cette fonction est activée, - les feux de position et les feux de plaque minéralogique s’allument également*.
) Un nouvel «appel de phares» arrête la fonction. Arrêt L’éclairage d’accompagnement manuel s’arrête automatiquement au bout d’un temps donné.
à celle de l’éclairage d’accompagnement automatique.
L’association avec l’allumage automatique apporte à l’éclairage d’accompagnement les possibilités supplémentaires suivantes : - choix de la durée de maintien de l’éclairage pendant 15, 30 ou 60 secondes dans les fonctions paramétrables du menu de configuration du véhicule, - mise en service automatique de l’éclairage d’accompagnement lorsque l’allumage automatique est en marche.

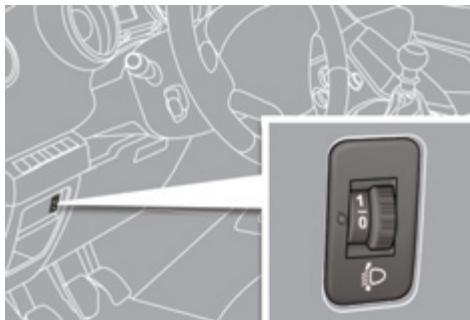

0. 1 ou 2 personnes aux places avant. -. 3 personnes. 1. 5 personnes. -. Réglage intermédiaire. Ne masquez pas le capteur de luminosité, couplé au capteur de pluie et situé au milieu du pare-brise derrière le rétroviseur intérieur ; les fonctions associées ne seraient plus commandées.
L’utilisation de cette fonction, à partir d’environ 20 km/h et associée uniquement aux lampes au xénon, améliore considérablement la qualité de votre éclairage en virage. avec éclairage directionnel
PEUGEOT ou un atelier qualifié.
En cas de dysfonctionnement, ce témoin clignote au combiné, accompagné d’un message sur l’écran. Consultez le réseau PEUGEOT ou un atelier qualifié.
En cas de dysfonctionnement, ce témoin s’affiche au combiné, accompagné d’un signal sonore et d’un message sur l’écran multifonction. Le système met alors vos projecteurs en position basse.
L’état de la fonction reste en mémoire à la coupure du contact.

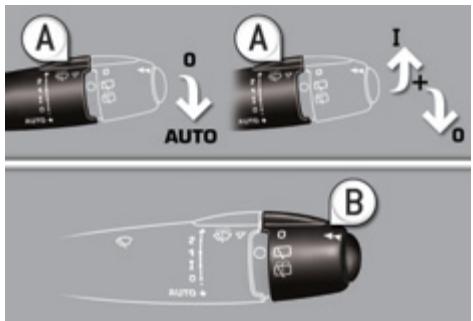

Essuie-vitre avant A. Manette de sélection de la cadence de balayage : rapide (fortes précipitations), normale (pluie modérée),
Modèle avec balayage AUTO
Par défaut, cette fonction est activée. En cas de neige ou de givre important et lors de l’utilisation d’un porte-vélos sur le coffre, neutralisez l’essuie-vitre arrière automatique en passant par le menu de configuration de l’écran multifonction.
Les lave-projecteurs ne s’activent que lorsque les feux de croisement sont allumés. Niveau mini du liquide lave-vitre / lave-projecteurs Pour les véhicules équipés de lave-projecteurs, lorsque le niveau mini du réservoir est atteint, ce témoin s’affiche au combiné, accompagné d’un signal sonore et d’un message sur l’écran multifonction. Il s’affiche à la mise du contact ou à chaque action sur la commande, tant que le réservoir n’est pas rempli. Au prochain arrêt, remplissez ou faîtes remplir, le réservoir de lave-vitre / laveprojecteurs.
Au passage de la marche arrière, si l’essuie-vitre avant fonctionne, l’essuievitre arrière se mettra en marche. Elle est commandée manuellement par le conducteur en donnant une impulsion vers le bas sur la commande en position «AUTO». Elle est accompagnée d’un message sur l’écran.
En cas de dysfonctionnement du balayage automatique, l’essuie-vitre fonctionnera en mode intermittent. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Lors d’un lavage en station automatique, neutralisez le balayage automatique. En hiver, afin de ne pas détériorer les balais, il est conseillé d’attendre le dégivrage complet du pare-brise avant d’actionner le balayage automatique.

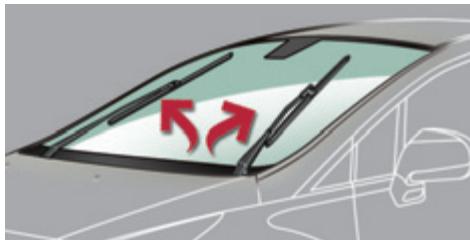

Elle permet de nettoyer les lames ou de procéder au remplacement des balais. Elle peut également être utile, par temps hivernal, pour dégager les lames du pare-brise. ) Dans la minute qui suit la coupure du contact, toute action sur la commande d’essuie-vitre positionne les balais en milieu de pare-brise. ) Pour remettre les balais après intervention, mettez le contact et manoeuvrez la commande.
à l’extraction de la clé de contact, à l’ouverture d’une porte, à l’activation du bouton de verrouillage de la télécommande, afin de localiser votre véhicule.
- au verrouillage du véhicule, - à la mise du contact, - 30 secondes après la fermeture de la dernière porte. Eteint en permanence.
Lecteurs de carte ) Contact mis, actionnez l’interrupteur correspondant.
- à l’ouverture d’une porte, - à l’activation du bouton de verrouillage de la télécommande, afin de localiser votre véhicule. Elle s’éteint progressivement : - au verrouillage du véhicule, - à la mise du contact, - 30 secondes après la fermeture de la dernière porte.

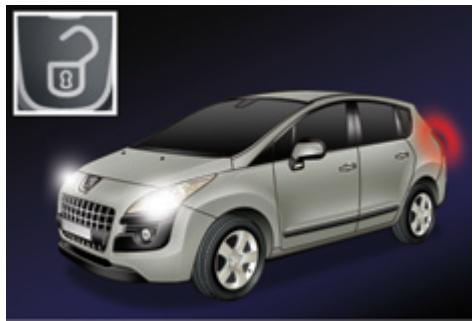

Mise en service ) Appuyez sur le cadenas ouvert de la télécommande. Les plafonniers s’allument ; votre véhicule est également déverrouillé. Pour faciliter l’approche du véhicule, ils éclairent : - les zones situées face aux portes conducteur et passager, - les zones en avant du rétroviseur et en arrière des portes avant.
L’éclairage d’accueil intérieur s’arrête automatiquement au bout d’un temps donné ou à l’ouverture d’une des portes.
- à l’ouverture d’une porte, - sur une demande de localisation du véhicule par la télécommande.

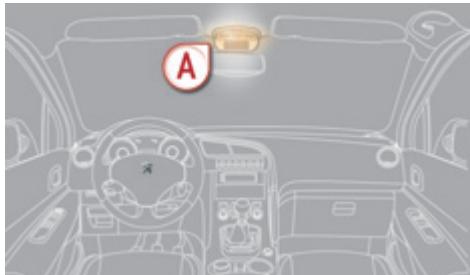

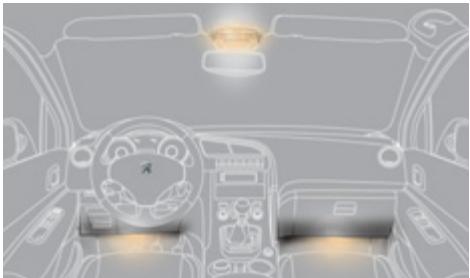

De nuit, la lampe d’ambiance A du plafonnier avant s’allume automatiquement, dès que les feux de position sont allumés.
L’éclairage d’ambiance s’arrête automatiquement à la coupure des feux de position.
à l’ouverture d’une des portes.
Elle fonctionne avec des accumulateurs de type NiMH. Elle dispose d’une autonomie d’environ 45 minutes et se recharge lorsque vous roulez. Respectez les polarités lors de la mise en place des accumulateurs. Ne remplacez jamais les accumulateurs par des piles.
) Pour ouvrir la boîte à gants, soulevez la poignée. Elle s’éclaire à l’ouverture du couvercle.

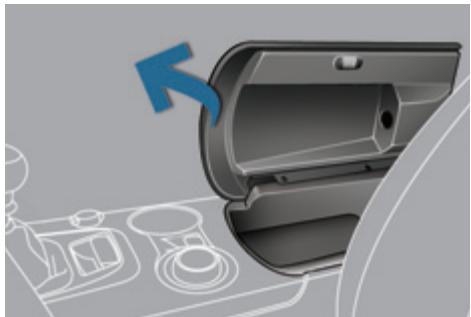

) Pour ouvrir, tirez sur la poignée puis basculez la boîte.

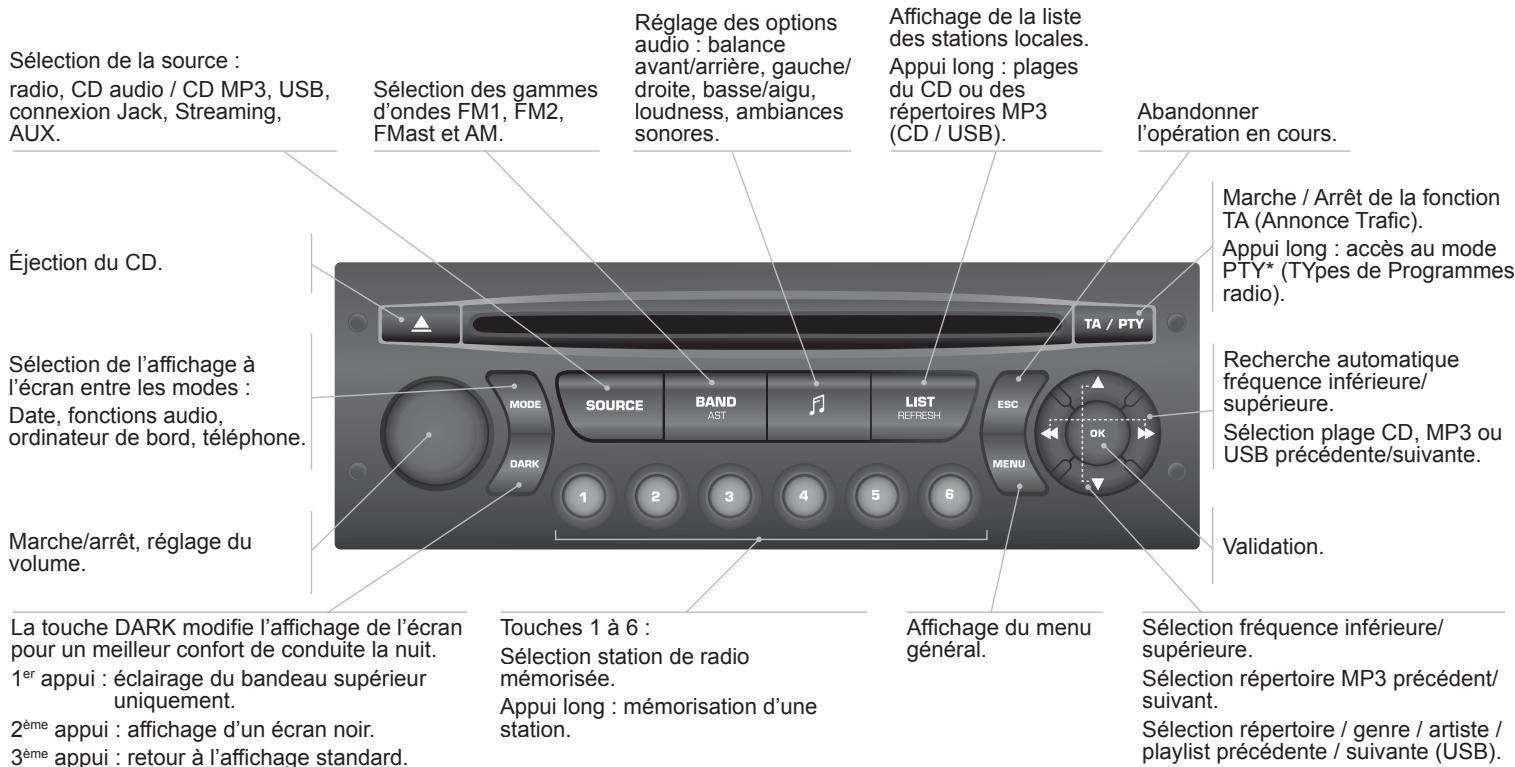

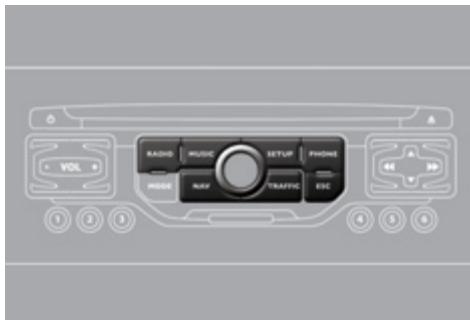

OGG, WMA, WAV, ...) qui sont transmis à votre autoradio, pour être écoutés via les haut-parleurs du véhicule. Vous pouvez gérer ces fichiers avec les commandes sous-volant ou la façade de l’autoradio et les visualiser sur l’écran multifonction.
(puissance maxi : 120 Watts), retirez l’obturateur et branchez l’adaptateur adéquat. Bien respecter la puissance sous peine d’abîmer votre accessoire. Dispositif de confort et de rangement pour le conducteur et le passager avant. ) Soulevez le couvercle par la gauche.
Pour plus de détails sur l’utilisation de cet équipement, reportez-vous au chapitre «Audio et Télématique».

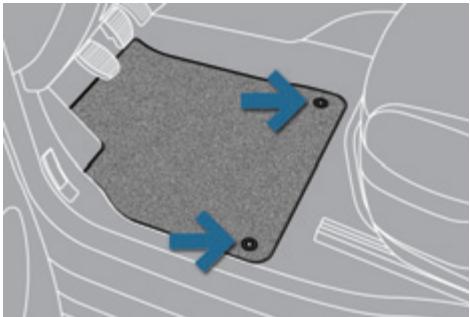

) remettez les fixations en appuyant, ) vérifiez la bonne tenue du surtapis.
Lors de son premier montage, côté conducteur, utilisez exclusivement les fixations fournies dans la pochette jointe. Les autres surtapis sont simplement posés sur la moquette.
Pour le démonter côté conducteur : ) reculez le siège au maximum, ) déclippez les fixations, ) retirez le surtapis.
- ne superposez jamais plusieurs surtapis. L’utilisation de surtapis non homologués par PEUGEOT peut gêner l’accès aux pédales et entraver le fonctionnement du régulateur / limiteur de vitesse.
Mise en route ) Moteur tournant, connectez votre système nomade aux connecteurs RCA (ex. avec AV1 à gauche). ) Appuyez sur le ON/OFF du système, le voyant s’allume et les voyants AV1 s’allument. ) Faites un appui long sur le bouton ON/OFF du casque, son voyant clignote en bleu. ) Faites un appui long sur le bouton ON/OFF du système, l’association avec le casque est terminée lorsque les voyants bleus du casque et du système (en forme de casque) s’allument fixes. ) Appuyez sur le ON/OFF des écrans si vous avez une source vidéo. ) Lancez la lecture de votre système nomade.
Ces housses vous permettent également de masquer chaque écran.

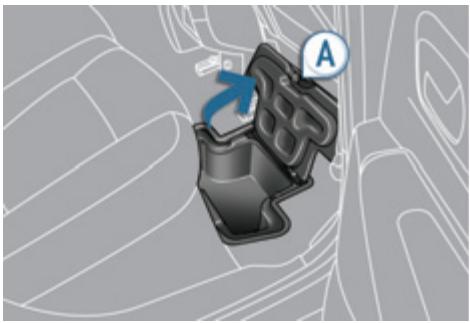

équipé d’espaces de rangement sous pieds, situés devant les sièges arrière latéraux. Ils sont accessibles par des trappes clippées, dotées d’une poignée de préhension A.
) Chargez les objets de l’intérieur du coffre.
Pendant ces opérations, la fonction antipincement est inopérante.

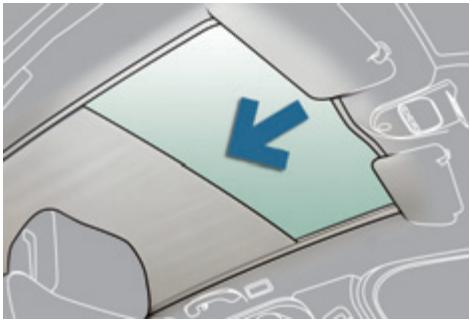

Equipé d’un rideau d’occultation électrique en plusieurs parties pour améliorer le confort thermique et acoustique.
Une impulsion ouvre ou ferme complètement le rideau. Une nouvelle action sur la commande arrête le rideau.
En mode automatique et en fin de course, lorsque le rideau d’occultation rencontre un obstacle à la fermeture, il s’arrête et recule légèrement. Réinitialisation : en cas de coupure d’alimentation du rideau pendant son mouvement, vous devez réinitialiser l’antipincement : ) appuyez sur la commande jusqu’à la fermeture complète, ) maintenez l’appui pendant au moins 3 secondes. Un léger mouvement du rideau sera alors perceptible, confirmant ainsi la réinitialisation.
Lorsque le conducteur actionne la commande du rideau, le conducteur doit s’assurer que personne n’empêche sa fermeture correcte. Le conducteur doit s’assurer que les passagers utilisent correctement le rideau d’occultation. Faites attention aux enfants pendant la manoeuvre du rideau.

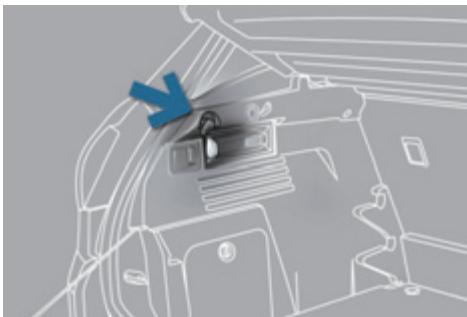

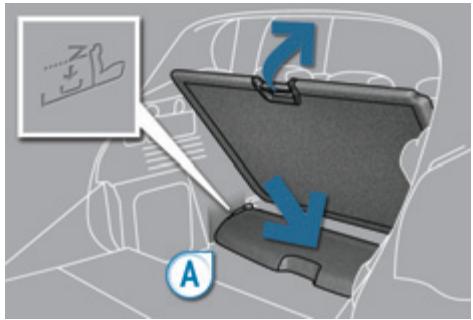

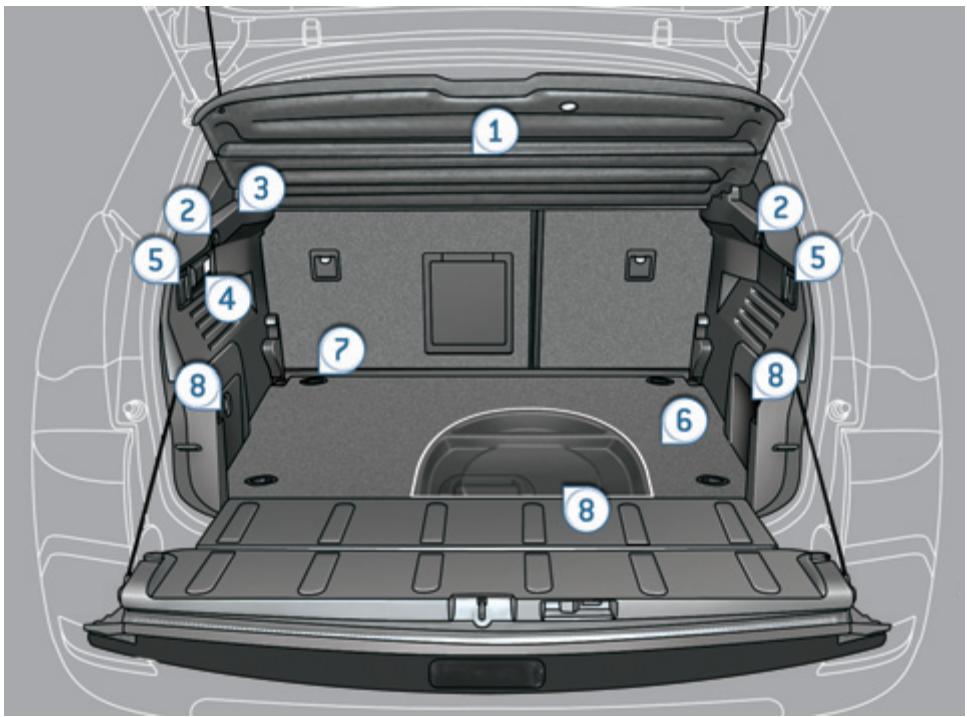

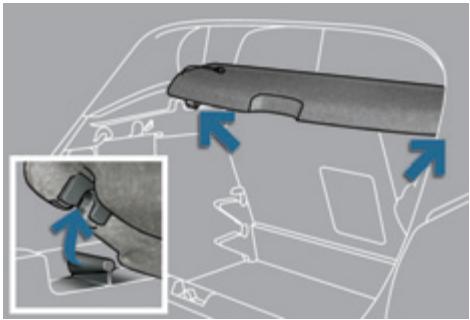

1. Cache-bagages 2. Crochets ) déclipez les fixations à gauche et à droite en poussant légèrement en dessous, ) placez les mains comme présentées sur l’illustration puis tirez l’ensemble vers soi.
) retirez le cache-bagages comme décrit ci-avant, ) placez le plancher en biais, ) placez le cache-bagages dons son logement (empreinte matérialisée A), situé au fond du coffre, ) le cache-bagages sera protégé si vous placez le plancher en position intermédiaire. Pour le replacer : ) prenez le cache-bagages avec les deux mains puis déposez-le sur son support, ) dépliez-le jusqu’aux montants de coffre, ) accrochez les deux cordons, ) si nécessaire, appuyez sur le dessus du cache-bagages, à gauche et à droite, pour enclencher les fixations.
(puissance maxi : 120 W), retirez le capuchon et branchez l’adaptateur adéquat. ) Mettez la clé en position contact.
Respectez les charges indiquées sur le côté du coffre, en fonction de la position du plancher mobile. Pour des raisons de sécurité, en cas de freinage important, il est recommandé de placer les objets lourds sur le plancher le plus près possible du dossier des sièges arrière.

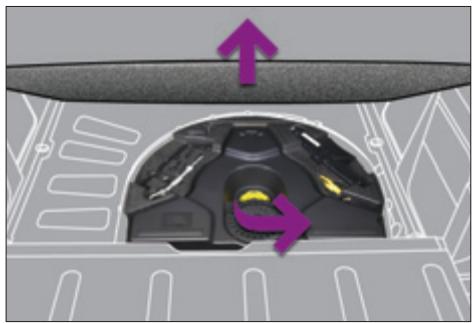

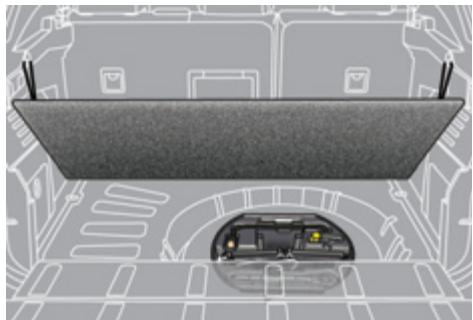

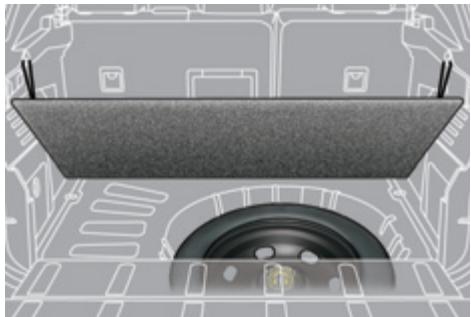

Ils permettent d’accéder facilement à la roue de secours, en maintenant le tapis de coffre, grâce aux deux cordons.

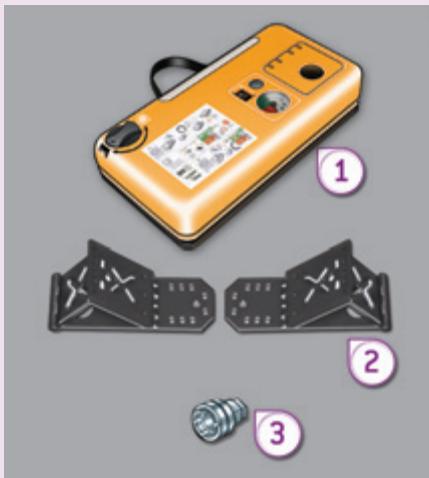

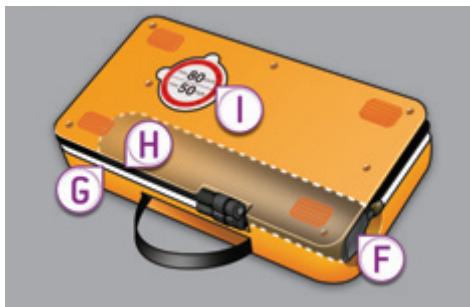

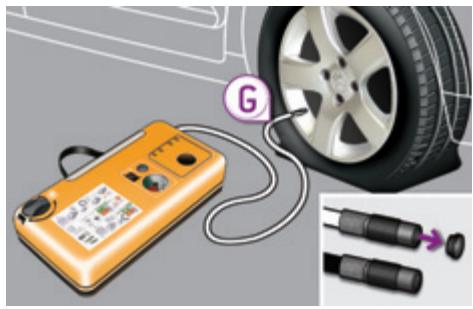

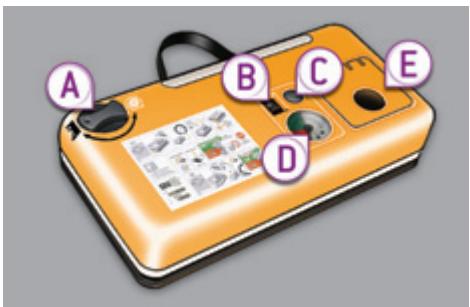

- d’une trousse de secours, - d’un kit de dépannage de pneumatique, - de deux triangles de présignalisation, - ...

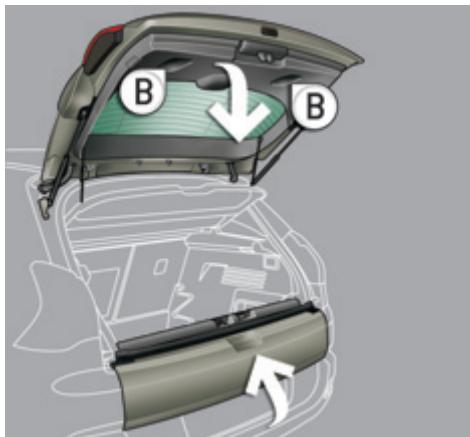

) Depuis la position haute, remontez le plancher vers le cache-bagages. ) N’hésitez pas à passer les deux butées rétractables puis reposez le plancher sur ces deux butées. Le plancher est équipé de quatre anneaux d’arrimage pour fixer vos bagages en respectant les charges indiquées (dans le coffre). Pour le déplacer en hauteur : ) Poussez le plancher à fond vers l’avant puis aidez vous des butées de soutien A pour déplacer le plancher sur la position souhaitée.
- Position haute (50 kg maxi) : le plancher correspond avec le volet inférieur fermé. Vous pouvez charger des objets tout en conservant une partie protégée et isolée. - Position intermédiaire (100 kg maxi) : le plancher correspond avec le volet inférieur ouvert. Vous obtenez un plancher plat jusqu’aux sièges avant, lorsque les sièges arrière sont en position escamotée. - Position basse (150 kg maxi) : volume du coffre maximal.
Pour la fonctionnalité d’éclairage de coffre, reportez-vous au chapitre «Visibilité - § Eclairage de coffre».
Respectez les polarités lors de la mise en place des accumulateurs. Ne remplacez jamais les accumulateurs par des piles.

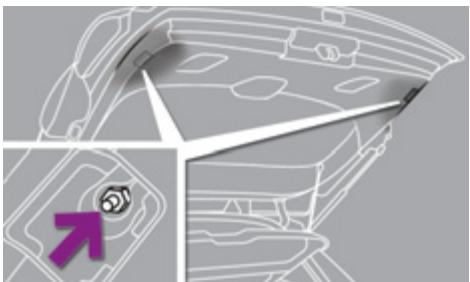

) Remettez en place la lampe dans son logement en commençant par la partie étroite B. Ceci permet d’éteindre automatiquement la lampe, si vous avez oublié de le faire. Si celle-ci est mal enclenchée, elle risque de ne pas se recharger et de ne pas s’allumer à l’ouverture du coffre.

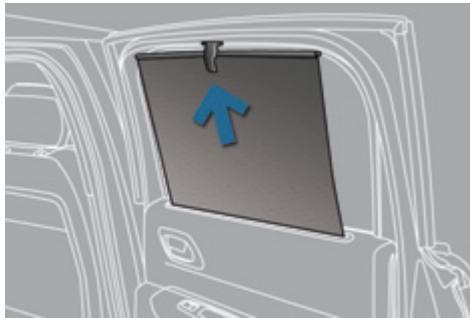

) Positionnez l’attache du store sur le crochet.
«face à la route» à partir de 2 ans.
Consultez la législation en vigueur dans votre pays.
Pour vous assurer une sécurité optimale, veillez à respecter les consignes suivantes : - conformément à la réglementation européenne, tous les enfants de moins de 12 ans ou d’une taille inférieure à un mètre cinquante doivent être transportés dans des sièges enfants homologués adaptés à leur poids, aux places équipées d’une ceinture de sécurité ou d’ancrages ISOFIX*, - statistiquement, les places les plus sûres pour le transport des enfants sont les places arrière de votre véhicule, - un enfant de moins de 9 kg doit obligatoirement être transporté en position «dos à la route» à l’avant comme à l’arrière.
Lorsqu’un siège enfant «face à la route» est installé en place passager avant, réglez le siège du véhicule en position longitudinale maxi arrière, position haute, dossier redressé et laissez l’airbag passager actif.
Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag.
«Sécurité» puis «Airbags».

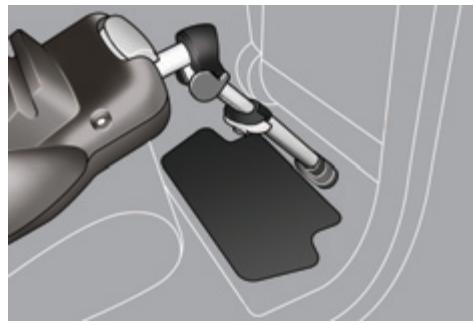

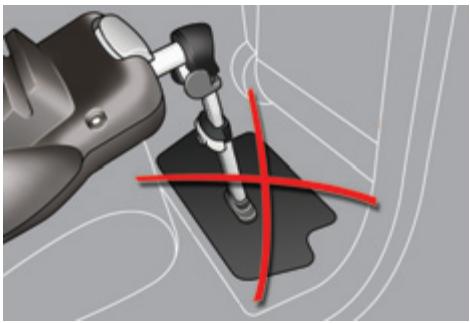

Si la béquille est assez longue, vous pouvez la mettre en contact avec le fond du coffre. Videz le coffre de tout objet avant l’installation de la béquille.
Une autre possibilité, lorsque la béquille est assez longue et s’incline suffisamment (tout en respectant les recommandations données dans la notice d’installation du siège enfant), est de positionner la béquille pour qu’elle soit en contact avec le plancher en dehors de la zone de coffre. Pensez à utiliser le réglage longitudinal du siège avant pour obtenir une position de la béquille satisfaisante et en dehors de la zone de coffre. Si vous ne pouvez pas installer la béquille de la manière décrite, nous vous recommandons de ne pas installer le siège enfant avec béquille à cette place.
Inférieur à 13 kg (groupes 0 (b) et 0+) Jusqu’à ≈ 1 an
De 15 à 25 kg (groupe 2) De 3 à ≈ 6 ans
(groupe 3) De 6 à ≈ 10 ans
à la route» et/ou «face à la route». U (R) : idem U, avec le siège du véhicule qui doit être réglé dans la position la plus haute et dans la position longitudinale arrière maximum. L- : seuls les sièges enfant indiqués peuvent être installés à la place concernée (suivant destination). X : place non adaptée à l’installation d’un siège enfant du groupe de poids indiqué. * Les sièges enfant avec béquille (ou jambe de force) doivent être installés avec précaution dans le véhicule. Consultez la page «Installation des sièges enfants avec béquille» pour plus de détails.
«face à la route» en place passager avant, sauf lorsque les places arrière sont déjà occupées par d’autres enfants ou si les sièges arrière sont inutilisables ou inexistants. Neutralisez l’airbag passager dès qu’un siège enfant «dos à la route» est installé en place avant. Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag.
La partie thoracique de la ceinture doit être positionnée sur l’épaule de l’enfant sans toucher le cou. Vérifiez que la partie abdominale de la ceinture de sécurité passe bien sur les cuisses de l’enfant. PEUGEOT vous recommande d’utiliser un réhausseur avec dossier, équipé d’un guide de ceinture au niveau de l’épaule. Par sécurité, ne laissez pas : - un ou plusieurs enfants seuls et sans surveillance dans un véhicule, - un enfant ou un animal dans une voiture exposée au soleil, vitres fermées, - les clés à la portée des enfants à l’intérieur du véhicule.
Veillez à ne pas ouvrir de plus d’un tiers les vitres arrière. Pour protéger vos jeunes enfants des rayons solaires, équipez les vitres arrière de stores latéraux.
Pensez à boucler les ceintures de sécurité ou le harnais des sièges enfant en limitant au maximum le jeu par rapport au corps de l’enfant, même pour les trajets de courte durée. Pour l’installation du siège enfant avec la ceinture de sécurité, vérifiez que celle-ci est bien tendue sur le siège enfant et qu’elle maintient fermement le siège enfant sur le siège de votre véhicule. Avancez le siège si nécessaire. Pour une installation optimale du siège enfant «face à la route», vérifiez que son dossier est bien en appui sur le dossier du siège du véhicule et que l’appui-tête ne gêne pas. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé ou attaché afin d’éviter qu’il ne se transforme en projectile en cas de freinage important.

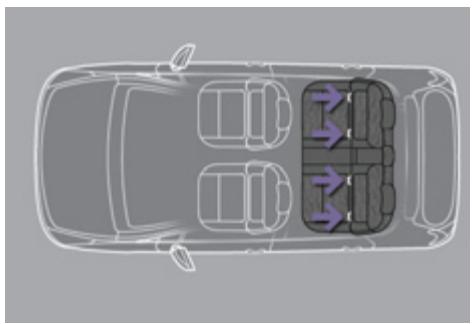

Les sièges enfants ISOFIX sont équipés de deux verrous qui viennent facilement s’ancrer sur les deux anneaux A.
Pour connaître les sièges enfants ISOFIX s’installant dans votre véhicule, consultez le tableau récapitulatif pour l’emplacement des sièges enfants ISOFIX.
«RÖMER Duo Plus ISOFIX» (classe de taille B1) Groupe 1 : de 9 à 18 kg
équipées d’ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité trois points. Suivez les indications de montage du siège enfant portées dans la notice d’installation du fabricant du siège.
Est équipé d’une sangle haute à attacher sur l’anneau supérieur B, appelé TOP TETHER. Trois positions d’inclinaison de la coque : assise, repos et allongée. ) Réglez le siège avant du véhicule pour que les pieds de l’enfant ne touchent pas le dossier.
ISOFIX aux places équipées d’ancrages ISOFIX dans le véhicule. Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre comprise entre A et G, est indiquée sur le siège enfant à côté du logo ISOFIX. Poids de l’enfant / âge indicatif

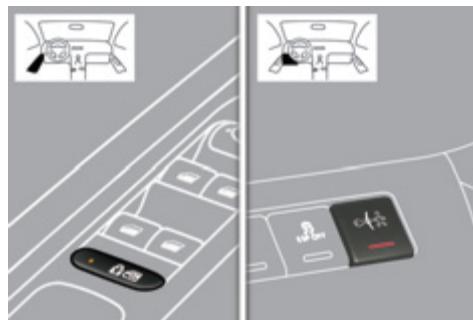

Système de commande à distance pour interdire l’ouverture des portes arrière par leurs commandes intérieures et l’utilisation des lève-vitres arrière.
Ce voyant reste éteint, tant que la sécurité enfants est neutralisée.
Déverrouillage ) Tournez la commande rouge d’un huitième de tour avec la clé de contact.
Le voyant du bouton s’allume, accompagné d’un message qui vous confirme l’activation. Ce voyant reste allumé, tant que la sécurité enfants est activée. L’ouverture des portes depuis l’extérieur et l’utilisation des lève-vitres arrière électriques à partir du conducteur restent possibles.
Vérifiez l’état de la sécurité enfants à chaque mise du contact. Retirez toujours la clé de contact en quittant le véhicule, même pour une courte durée. En cas de choc violent, la sécurité enfants électrique se désactive automatiquement pour permettre la sortie des passagers arrière.
Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
) Relevez à fond la commande d’éclairage pour une manoeuvre vers la droite.
Ils s’éteignent automatiquement à la première accélération. ) Vous pouvez également les éteindre en appuyant sur le bouton.

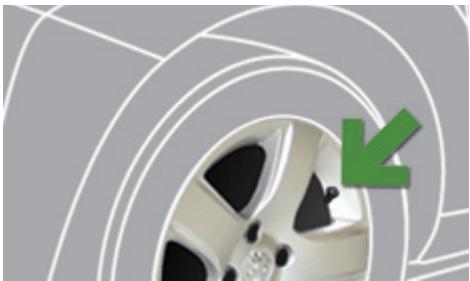

Des capteurs, montés dans chaque valve, déclenchent une alerte en cas de dysfonctionnement (vitesse supérieure à 20 km/h). La roue de secours ne possède pas de capteur. Le système de détection de sous-gonflage est une aide à la conduite qui ne remplace ni la vigilance, ni la responsabilité du conducteur. Roue dégonflée Ce témoin s’affiche au combiné et/ou un message apparaît sur l’écran multifonction, accompagné d’un signal sonore, pour localiser la roue concernée. ) Contrôlez la pression des pneus le plus rapidement possible. Ce contrôle doit être effectué à froid.
Le témoin STOP s’allume, accompagné d’un signal sonore et d’un message sur l’écran multifonction localisant la roue concernée. ) Arrêtez-vous immédiatement en évitant toute manœuvre brusque avec le volant et les freins. ) Changez la roue endommagée (crevée ou fortement dégonflée) et faites contrôler la pression des pneus dès que possible.
Un message apparaît sur l’écran multifonction, accompagné d’un signal sonore, pour localiser la ou les roue(s) non détectée(s) ou indiquer un défaut du système. Consultez le réseau PEUGEOT ou un atelier qualifié pour remplacer le(s) capteur(s) défaillant(s).
(ou plusieurs) roue(s) non équipée(s) de capteur.
équipée de ce système doit être effectué par le réseau PEUGEOT ou par un atelier qualifié. Si lors d’un changement de pneumatique, vous installez une roue non détectée par votre véhicule (exemple : montage de pneus neige), vous devez faire réinitialiser le système par le réseau PEUGEOT ou par un atelier qualifié.
élevée). Le contrôle de la pression de gonflage des pneumatiques doit être effectué à froid, au moins tous les mois. Pensez à vérifier la pression de la roue de secours. Le système de détection de sousgonflage peut être passagèrement perturbé par des émissions radioélectriques de fréquence voisine.
Le REF assure une gestion intégrale de la pression de freinage roue par roue.
Il se déclenche en fonction de la vitesse d’actionnement de la pédale de frein. Cela se traduit par une diminution de la résistance de la pédale et une augmentation de l’efficacité du freinage.

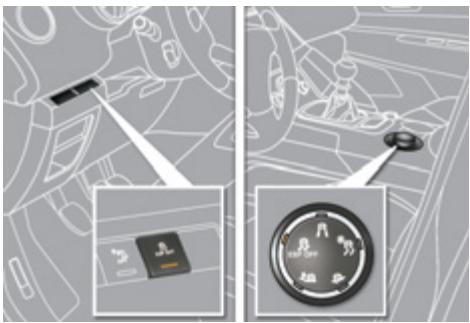

Le système ASR optimise la motricité, afin d’éviter le patinage des roues, en agissant sur les freins des roues motrices et sur le moteur. Il permet aussi d’améliorer la stabilité directionnelle du véhicule à l’accélération.
(CDS) En cas d’écart entre la trajectoire suivie par le véhicule et celle souhaitée par le conducteur, le système CDS veille roue par roue et agit automatiquement sur le frein d’une ou plusieurs roues et sur le moteur pour inscrire le véhicule dans la trajectoire souhaitée, dans la limite des lois de la physique.
(ABS) et répartiteur électronique de freinage (REF) L’allumage de ce témoin, accompagné d’un signal sonore et d’un message, indique un dysfonctionnement du système ABS pouvant provoquer une perte de contrôle du véhicule au freinage. L’allumage de ce témoin, couplé au témoin STOP, accompagné d’un signal sonore et d’un message, indique un dysfonctionnement du répartiteur électronique de freinage (REF) pouvant provoquer une perte de contrôle du véhicule au freinage. L’arrêt est impératif. Dans les deux cas, consultez le réseau PEUGEOT ou un atelier qualifié. En cas de changement de roues (pneus et jantes), veillez à ce qu’elles soient homologuées pour votre véhicule. Le fonctionnement normal du système ABS peut se manifester par de légères vibrations sur la pédale de frein. En cas de freinage d’urgence, appuyez très fortement sans jamais relâcher l’effort.
Ce témoin et le voyant du bouton ou de la molette s’allument : le système CDS n’agit plus sur le fonctionnement du moteur.
Dans des conditions exceptionnelles (démarrage du véhicule embourbé, immobilisé dans la neige, sur sol meuble…), il peut s’avérer utile de neutraliser le système CDS pour faire patiner les roues et retrouver de l’adhérence.
Le fonctionnement du système est assuré sous réserve du respect des préconisations du constructeur, concernant les roues (pneumatiques et jantes), les composants de freinage, les composants électroniques et les procédures de montage et d’intervention du réseau PEUGEOT. Après un choc, faites vérifier le système par le réseau PEUGEOT ou par un atelier qualifié.
Le système se réactive automatiquement après chaque coupure de contact ou à partir de 50 km/h. ) Appuyez de nouveau sur le bouton «ESP OFF» ou suivant version, tournez la molette sur cette position pour le réactiver manuellement.
(CDS) L’allumage de ce témoin, accompagné d’un signal sonore et d’un message sur l’écran multifonction, indique un dysfonctionnement du système. Consultez le réseau PEUGEOT ou un atelier qualifiépour vérification du système.
L’appui sur la pédale d’accélérateur doit être suffisant pour que le système puisse exploiter la puissance du moteur. L’électronique gérera de manière optimum les différents paramètres. Des phases de fonctionnement avec un régime moteur élevé sont tout à fait normales. Après chaque coupure du contact, le système reprend le mode standard (ESP).
En phase de progression, le système optimise le patinage pour garantir la meilleure accélération possible en fonction de l’adhérence disponible.
Sur le sable, n’utilisez pas les autres modes sous peine d’enliser le véhicule.
Cependant, il ne permet pas de réaliser des activités tout-terrain comme : - le franchissement et la conduite sur des terrains qui pourraient endommager le soubassement ou arracher des éléments (tuyau de carburant, refroidisseur carburant, ...) par des obstacles ou des pierres notamment, - rouler sur des terrains à fortes pentes et à adhérences réduites, - traverser un cours d’eau.
Les ceintures à prétension pyrotechnique sont actives, lorsque le contact est mis. Le limiteur d’effort atténue la pression de la ceinture contre le thorax de l’occupant, améliorant ainsi sa protection.
) Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
) Appuyez sur le bouton rouge de la boucle. ) Accompagnez l’enroulement de la ceinture.
A la mise du contact, ce témoin s’allume dans l’afficheur des témoins de ceinture et d’airbag frontal passager, lorsque le conducteur et/ou le passager avant n’a pas bouclé sa ceinture. A partir d’environ 20 km/h et pendant deux minutes, ce témoin clignote accompagné d’un signal sonore. Passées ces deux minutes, ce témoin reste allumé tant que le conducteur et/ou le passager avant ne boucle pas sa ceinture.
Les places arrière sont équipées chacune d’une ceinture, dotée de trois points d’ancrage et d’un enrouleur avec limiteur d’effort (sauf le passager arrière central).
) Tirez la sangle, puis insérez le pêne dans la boucle. ) Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
Ce témoin s’allume dans l’afficheur des témoins de ceinture et d’airbag frontal passager, lorsqu’un ou plusieurs passagers arrière déboucle sa ceinture. A partir d’environ 20 km/h et pendant deux minutes, ce témoin clignote accompagné d’un signal sonore. Passées ces deux minutes, ce témoin reste allumé tant qu’un ou plusieurs passagers arrière ne boucle pas sa ceinture.
Véhicule roulant à une vitesse supérieure à environ 20 km/h, le témoin correspondant 4, 5 ou 6 s’allume en rouge, accompagné d’un signal sonore et d’un message sur l’écran multifonction, lorsqu’un passager arrière a débouclé sa ceinture.
Les ceintures de sécurité sont équipées d’un enrouleur permettant l’ajustement automatique de la longueur de sangle à votre morphologie. Le rangement de la ceinture s’effectue automatiquement lorsque celle-ci n’est pas utilisée. Avant et après utilisation, assurezvous que la ceinture est correctement enroulée. La partie basse de la sangle doit être positionnée le plus bas possible sur le bassin. La partie haute doit être positionnée dans le creux de l’épaule. Les enrouleurs sont équipés d’un dispositif de blocage automatique lors d’une collision, d’un freinage d’urgence ou du retournement du véhicule. Vous pouvez débloquer le dispositif en tirant fermement sur la sangle et en la relâchant pour qu’elle se rembobine légèrement.
- doit être tendue au plus près du corps, - doit être tirée devant vous par un mouvement régulier, en vérifiant qu’elle ne se vrille pas, - ne doit maintenir qu’une seule personne, - ne doit pas porter de trace de coupure ou d’effilochage, - ne doit pas être transformée ou modifiée afin de ne pas altérer sa performance. En raison des prescriptions de sécurité en vigueur, pour toute intervention sur votre véhicule, adressez vous à un atelier qualifié disposant de la compétence et du matériel adapté, ce que le réseau PEUGEOT est en mesure de vous apporter. Faites vérifier périodiquement vos ceintures par le réseau PEUGEOT ou par un atelier qualifié et, particulièrement si les sangles présentent des traces de détérioration. Nettoyez les sangles de ceinture avec de l’eau savonneuse ou un produit nettoyant textile, vendu dans le réseau PEUGEOT. Après rabattement ou déplacement d’un siège ou d’une banquette arrière, assurez-vous que la ceinture est correctement positionnée et enroulée.
Utilisez un siège enfant adapté, si le passager a moins de 12 ans ou mesure moins d’un mètre cinquante. N’utilisez jamais la même ceinture pour attacher plusieurs personnes. Ne transportez jamais un enfant sur vos genoux.
En fonction de la nature et de l’importance des chocs, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploiement des airbags. Le déclenchement des prétensionneurs s’accompagne d’un léger dégagement de fumée inoffensive et d’un bruit, dus à l’activation de la cartouche pyrotechnique intégrée au système. Dans tous les cas, le témoin d’airbag s’allume. Après un choc, faites vérifier et éventuellement remplacer le système des ceintures de sécurité par le réseau PEUGEOT ou par un atelier qualifié.
Dans ce cas, les détecteurs électroniques enregistrent et analysent les chocs frontaux et latéraux subis dans les zones de détection de choc : - en cas de choc violent, les airbags se déploient instantanément et protègent les occupants du véhicule (sauf le passager arrière central) ; aussitôt après le choc, les airbags se dégonflent rapidement afin de ne gêner ni la visibilité, ni la sortie éventuelle des occupants, - en cas de choc peu violent, d’impact sur la face arrière et dans certaines conditions de retournement, les airbags ne se déploieront pas ; seule la ceinture de sécurité suffit à assurer une protection optimale dans ces situations. Les airbags ne fonctionnent pas contact coupé. Cet équipement ne se déploie qu’une seule fois. Si un second choc survient (lors du même accident ou d’un autre accident), l’airbag ne se déclenchera pas.
Système protégeant, en cas de choc frontal violent, le conducteur et le passager avant afin de limiter les risques de traumatisme à la tête et au thorax. Pour le conducteur, il est intégré au centre du volant ; pour le passager avant, dans la planche de bord au-dessus de la boîte à gants.
B. Zone d’impact latéral.
Ils se déclenchent simultanément, sauf si l’airbag frontal passager est neutralisé, en cas de choc frontal violent appliqué sur tout ou partie de la zone d’impact frontal A, suivant l’axe longitudinal du véhicule dans un plan horizontal et de sens avant vers arrière du véhicule. L’airbag frontal s’interpose entre le thorax et la tête de l’occupant avant du véhicule et le volant, côté conducteur, et la planche de bord, côté passager, pour amortir sa projection en avant.
Pour assurer la sécurité de votre enfant, neutralisez impérativement l’airbag frontal passager lorsque vous installez un siège enfant «dos à la route» sur le siège passager avant. Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag. Réactivation Dès que vous retirez le siège enfant, tournez la commande en position «ON» pour activer de nouveau l’airbag et assurer ainsi la sécurité de votre passager avant en cas de choc. Contact mis, ce témoin s’allume dans l’afficheur des témoins de ceinture et d’airbag frontal passager pendant environ une minute, si l’airbag frontal passager est activé.
Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Système protégeant, en cas de choc latéral violent, le conducteur et le passager avant afin de limiter les risques de traumatisme au thorax. Chaque airbag latéral est intégré à l’avant, dans l’armature du dossier de siège, côté porte.
Il se déclenche simultanément avec les airbags latéraux correspondants en cas de choc latéral violent appliqué sur tout ou partie de la zone d’impact latéral B, s’exerçant perpendiculairement à l’axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule. L’airbag rideau s’interpose entre l’occupant avant ou arrière du véhicule et les vitres.
Système protégeant, en cas de choc latéral violent, le conducteur et les passagers (sauf le passager arrière central) afin de limiter les risques de traumatisme sur le côté de la tête. Chaque airbag rideau est intégré dans les montants et la partie supérieure de l’habitacle.
Lors d’une collision arrière ou frontale, l’airbag ne se déclenche pas.
Ils se déclenchent unilatéralement en cas de choc latéral violent appliqué sur tout ou partie de la zone d’impact latéral B, s’exerçant perpendiculairement à l’axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule. Ne laissez rien s’interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants. Après un accident ou le vol du véhicule, faites vérifier les systèmes d’airbags. Toute intervention sur les systèmes d’airbags doit être réalisée exclusivement dans le réseau PEUGEOT ou dans un atelier qualifié. Même en observant toutes les précautions évoquées, un risque de blessures ou de légères brûlures à la tête, au buste ou aux bras, lors du déclenchement d’un airbag n’est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans le même temps en évacuant les gaz chauds par des orifices prévus à cet effet.
Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur le moyeu central du volant. Ne posez pas les pieds sur la planche de bord, côté passager. Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peut occasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe. Ne démontez, percez ou soumettez jamais le volant à des coups violents.
Recouvrez les sièges uniquement avec des housses homologuées, compatibles avec le déclenchement des airbags latéraux. Pour connaître la gamme de housses adaptées à votre véhicule, vous pouvez consulter le réseau PEUGEOT (voir chapitre «Informations pratiques - § Accessoires»). Ne fixez ou ne collez rien sur les dossiers des sièges (vêtements...), cela pourrait occasionner des blessures au thorax ou au bras lors du déploiement de l’airbag latéral. N’approchez pas plus que nécessaire le buste de la porte.
Ne fixez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessures à la tête lors du déploiement de l’airbag rideau. Si votre véhicule en est équipé, ne démontez pas les poignées de maintien implantées sur le pavillon, elles participent à la fixation des airbags rideaux.
Selon la destination du véhicule, le serrage automatique à la coupure du moteur et le desserrage automatique à la mise en mouvement du véhicule peuvent être désactivés. L’activation / désactivation de cette fonction est possible en passant par le réseau PEUGEOT ou un atelier qualifié.
- Serrage/desserrage automatique Le serrage est automatique à l’arrêt du moteur, le desserrage est automatique à la mise en mouvement du véhicule (activés par défaut), - Serrage/desserrage manuel Le serrage / desserrage manuel du frein de stationnement est possible par tirage de la palette de commande A.
«Frein de parking serré».
Le serrage maximum est indispensable : - avec un véhicule tractant une caravane ou une remorque, lorsque les fonctions automatiques sont activées et que vous effectuez un serrage manuel, - lorsque les conditions de pente sont susceptibles de varier lors du stationnement (exemples : transport en bateau, en camion, remorquage).
Après un serrage maximum, le temps de desserrage est plus long.
Le serrage du frein de stationnement est signalé : -
«Frein de parking serré».
Ne laissez pas un enfant seul à l’intérieur du véhicule, contact mis, il pourrait desserrer le frein de stationnement. En cas de remorquage, de véhicule chargé ou de stationnement en forte pente, tournez les roues vers le trottoir et engagez un rapport de vitesse quand vous stationnez.
Le frein de stationnement se desserre automatiquement et progressivement à la mise en mouvement du véhicule : ) Boîte de vitesses manuelle : appuyez à fond sur la pédale d’embrayage, engagez la 1ère vitesse ou la marche arrière, appuyez sur la pédale d’accélérateur et embrayez. ) Boîte de vitesses manuelle pilotée : sélectionnez la position A, M ou R puis appuyez sur la pédale d’accélérateur. ) Boîte de vitesses automatique : sélectionnez la position D, M ou R puis appuyez sur la pédale d’accélérateur.
Le serrage du frein de stationnement est signalé : -
«Frein de parking serré».
Étiquette sur panneau de porte
«Frein de parking desserré».
En cas de dysfonctionnement du frein de stationnement en position serrée ou de panne batterie, un desserrage de secours est toujours possible.
«tiré-relâché» sur la palette A.
être utilisé uniquement dans des situations exceptionnelles. En cas de défaillance du freinage par la pédale de frein ou en situation exceptionnelle (exemple : malaise du conducteur, en conduite accompagnée, ...), un tirage maintenu de la palette A permet d’arrêter le véhicule. Le contrôle dynamique de stabilité (ESP) garantit la stabilité lors du freinage de secours. En cas de défaillance du freinage de secours, un des messages suivant s’affiche : - «Frein de parking défaillant». - «Commande de frein de parking défaillante».
En cas de dysfonctionnement du frein de stationnement électrique ou de panne batterie, une commande mécanique de secours permet de déverrouiller manuellement le frein de stationnement.
(boîte de vitesses automatique) ou M ou R (boîte manuelle pilotée 6 vitesses). ) Coupez le moteur mais laissez le contact. Si l’immobilisation du véhicule est impossible, n’actionnez pas la commande et consultez rapidement le réseau PEUGEOT ou un atelier qualifié. ) Récupérez les deux cales du véhicule et la commande de déverrouillage, situées sous le tapis du coffre (voir «Changement de roue» dans le chapitre «Informations pratiques»). ) Calez le véhicule en plaçant les cales à l’avant et à l’arrière d’une des roues avant. ) Reculez le siège avant gauche au maximum. ) Soulevez la zone pré-découpée B dans le tapis sous le siège. ) Percez l’opercule C du tube D avec la commande de déverrouillage. ) Placez la commande de déverrouillage dans le tube D. ) Tournez la commande de déverrouillage dans le sens horaire. Pour des raisons de sécurité, il est impératif de poursuivre la manœuvre jusqu’à la butée. Le frein de stationnement est desserré.
- Le fonctionnement du frein de stationnement se réinitialise lorsque l’on coupe puis remet le contact. Si la réinitialisation du frein de stationnement est impossible, consultez le réseau PEUGEOT ou un atelier qualifié. - Le temps de serrage suivant peut être plus long qu’en fonctionnement normal.
PEUGEOT pour remplacer l’opercule. Suite à un déverrouillage de secours, le maintien du véhicule n’est plus garanti dès que le déverrouillage mécanique de secours a commencé et la commande mécanique ne permet pas le resserrage de votre frein de stationnement. N’effectuez aucune action, sur la palette A, ou d’arrêt / démarrage du moteur lorsque la commande de déverrouillage est engagée. Veillez à ne pas introduire d’éléments poussiéreux et humides à proximité de l’opercule.
- la porte conducteur est fermée. La fonction aide au démarrage en pente n’est pas désactivable.
- si vous êtes en position D ou M en boîte de vitesses automatique. Ne sortez pas du véhicule pendant la phase de maintien temporaire de l’aide au démarrage en pente. Si vous devez sortir du véhicule moteur tournant, serrez manuellement le frein de stationnement. Puis vérifiez que le témoin de frein de stationnement (et le témoin P sur la palette de frein électrique) sont allumés fixe.
En cas d’allumage du voyant de défaut de frein de stationnement électrique et d’un ou des témoins présentés dans ces tableaux, mettez le véhicule dans une situation sécuritaire (à plat, rapport engagé) et consultez rapidement le réseau PEUGEOT ou un atelier qualifié. Conséquences
- et éventuellement
L'aide au démarrage en pente est indisponible. Le frein de stationnement électrique n'est utilisable que manuellement.
L'aide au démarrage en pente est indisponible. Les fonctions automatiques et le serrage manuel restent disponibles. Les fonctions automatiques sont désactivées. L'aide au démarrage en pente est indisponible. Pour serrer le frein de stationnement électrique : ) Immobilisez le véhicule et coupez le contact. ) Tirez la palette pendant au moins 5 secondes ou jusqu'à la fin du serrage. ) Mettez le contact et vérifiez l'allumage des témoins du frein de stationnement électrique. Le serrage est plus lent qu'en fonctionnement normal. Pour desserrer le frein de stationnement électrique : ) Mettez le contact. ) Tirez la palette et maintenez-la pendant environ 3 secondes puis relâchez-la. Si le témoin de freinage clignote ou si les témoins ne s'allument pas contact mis, ces procédures ne fonctionnent pas. Placez le véhicule à plat et faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Ce système fonctionne moteur tournant et conserve les réglages à la coupure du contact.
2. Réglage de la luminosité. 3. Réglage en hauteur de l’affichage. Une action sur un des sélecteurs permet de sortir la lame.
A. La vitesse de votre véhicule. B. Les informations du régulateur/limiteur de vitesse. C. Les informations du «Distance alert» (selon version).
À l’arrêt ou en roulant, aucun objet ne doit être posé autour de la lame transparente (ou sur son couvercle) pour ne pas empêcher la sortie de la lame et son bon fonctionnement.
Certaines lunettes (solaires, de vue ou avec des verres polarisés) peuvent gêner la lecture des informations. Pour nettoyer la lame transparente, constituée de verre organique, utilisez un chiffon propre et doux (type chiffon à lunettes ou microfibre). Ne pas utiliser un chiffon sec ou abrasif, ni avec un produit détergent ou solvant, sinon vous risquez de rayer la lame ou d’abîmer le traitement antireflets.

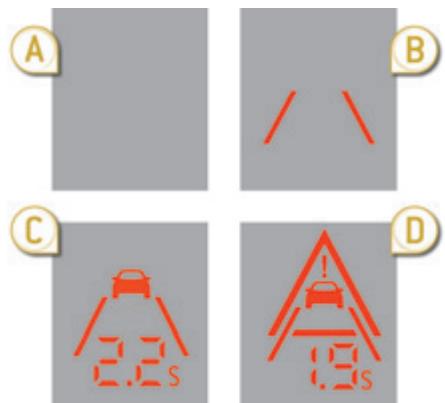

Il ne détecte pas les véhicules à l’arrêt et n’a aucune action sur votre véhicule.

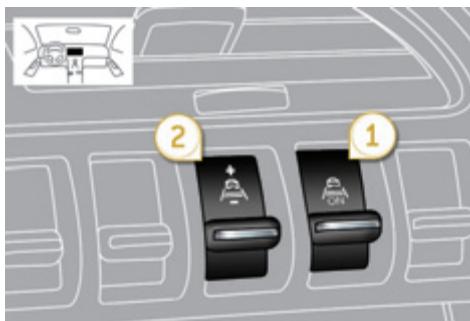

2. Augmentation (+) / diminution (-) de la valeur d’alerte. Les informations sont regroupées sur l’affichage tête haute. Une fois le système activé : A. La vitesse de votre véhicule est en dehors de la plage de fonctionnement. B. Votre véhicule est dans la plage de fonctionnement mais il n’y a pas de véhicule détecté. C. Le véhicule qui vous précède est détecté. Le temps instantané qui vous sépare de ce véhicule s’affiche en permanence. D. Le temps avec le véhicule qui vous précède est inférieur à la valeur d’alerte programmée (elle clignote).
Il fonctionne lorsque la vitesse de votre véhicule est supérieure à 70 km/h et inférieure à 150 km/h. Ce système comporte une alerte visuelle programmable qui reste en mémoire à la coupure du contact. Ce système est une aide à la conduite et ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur.
Le système est activé mais il ne fonctionnera qu’à partir de 70 km/h.
) Sélectionnez la valeur d’alerte souhaitée grâce au sélecteur impulsionnel 2, par pas de 0,1 seconde : - en haut pour augmenter : «+», - en bas pour diminuer : «-». Exemple avec une valeur à 2 secondes :
) Actionnez le sélecteur impulsionnel 1 pour neutraliser le système, le voyant s’éteint.
(conditions météo très difficiles, capteur déréglé, ... ). Un message s’affiche sur l’écran multifonction. Le véhicule suivi peut, dans certaines conditions, ne pas être détecté, comme par exemple : - dans un virage, - lors d’un changement de voie, - lorsque le véhicule précédent est soit trop loin (portée maximum du capteur : 100 m), soit à l’arrêt (dans un bouchon, ...). Lorsque le véhicule suivi est excessivement proche (temps entre les deux véhicules inférieur à 0,5 s), l’affichage reste fixe à 0,5 s.
Ce système n’est pas un radar anticollision et il n’a aucune action sur la dynamique de votre véhicule. Il est informatif et ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur.
Vitesse limite atteinte, la pédale d’accélérateur ne produit plus d’effet sauf en appuyant fortement sur la pédale d’accélérateur, il est alors possible de dépasser momentanément la vitesse programmée. Pour revenir à la vitesse programmée, il suffit de descendre à une vitesse inférieure à la vitesse programmée en relâchant l’accélérateur.
1. Molette de sélection du mode limiteur 2. Touche de diminution de la valeur programmée 3. Touche d’augmentation de la valeur programmée 4. Touche de marche / arrêt de la limitation
5. Indication de marche / arrêt de la limitation 6. Indication de sélection du mode limiteur 7. Valeur de la vitesse programmée
Pour plus de détails sur l’affichage tête haute, reportez-vous dans ce chapitre «Conduite».
Vous pouvez ensuite modifier la vitesse programmée à l’aide des touches 2 et 3 : - de + ou - 1 km/h = appui court, - de + ou - 5 km/h = appui long, - par pas de + ou - 5 km/h = appui maintenu. ) Mettez en marche le limiteur en appuyant sur la touche 4.
L’affichage revient au totalisateur kilométrique.
En cas de dysfonctionnement du limiteur, la vitesse s’efface entraînant le clignotement des tirets. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement du surtapis, - ne superposez jamais plusieurs surtapis.
La mise en marche du régulateur est manuelle : celle-ci nécessite une vitesse minimale du véhicule de 40 km/h, ainsi que l’engagement : - du quatrième rapport en boîte manuelle, - du deuxième rapport en mode séquentiel avec la boîte manuelle pilotée ou avec la boîte automatique, - de la position A en boîte manuelle pilotée ou D en boîte automatique. La mise à l’arrêt du régulateur est obtenue par action manuelle ou par action sur les pédales de frein ou d’embrayage ou en cas de déclenchement du système ESP pour des raisons de sécurité. En appuyant sur la pédale d’accélérateur, il est possible de dépasser momentanément la vitesse programmée. Pour revenir à la vitesse programmée, il suffit alors de relâcher la pédale d’accélérateur. La coupure du contact annule toute valeur de vitesse programmée.
1. Molette de sélection du mode régulateur 2. Touche de programmation d’une vitesse / de diminution de la valeur programmée 3. Touche de programmation d’une vitesse / d’augmentation de la valeur programmée 4. Touche d’arrêt / reprise de la régulation
5. Indication d’arrêt / reprise de la régulation 6. Indication de sélection du mode régulateur 7. Valeur de la vitesse programmée
Pour plus de détails sur la vision tête haute, reportez-vous dans ce chapitre «Conduite».
Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Vous pouvez ensuite modifier la vitesse programmée à l’aide des touches 2 et 3 : - de + ou - 1 km/h = appui court, - de + ou - 5 km/h = appui long, - par pas de + ou - 5 km/h = appui maintenu. ) Arrêtez le régulateur en appuyant sur la touche 4 : l’afficheur confirme l’arrêt (OFF).
Le dépassement volontaire ou non de la vitesse programmée entraîne son clignotement sur l’afficheur. Le retour à la vitesse programmée, par décélération volontaire ou non du véhicule, annule automatiquement le clignotement.
En cas de forte descente, le régulateur de vitesse ne pourra pas empêcher le véhicule de dépasser la vitesse programmée. Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement du surtapis, - ne superposez jamais plusieurs surtapis.
) Soulevez la bague sous le pommeau et déplacez le levier de vitesses vers la gauche, puis vers l’avant.
- Vous êtes sur le troisième rapport.
Le système n’intervient que dans le cadre d’une conduite économique. Selon la situation de conduite et l’équipement de votre véhicule, le système peut vous préconiser de sauter un ou plusieurs rapports. Vous pouvez suivre cette indication sans passer par les rapports intermédiaires. Les préconisations d’engagement de rapport ne doivent pas être considérées comme obligatoires. En effet, la configuration de la route, la densité de la circulation ou la sécurité restent des éléments déterminants dans le choix du rapport optimal. Le conducteur garde donc la responsabilité de suivre ou non les indications du système. Cette fonction ne peut pas être désactivée. En cas de conduite sollicitant particulièrement les performances du moteur (appui fort sur la pédale d’accélérateur, par exemple, pour effectuer un dépassement...), le système ne préconisera pas de changement de rapport. Le système ne propose en aucun cas : - d’engager le premier rapport, - d’engager la marche arrière, - de rétrograder.
- le mode séquentiel pour le passage manuel des vitesses par le conducteur, - le mode auto séquentiel pour effectuer un dépassement, par exemple, en restant en mode automatisé tout en utilisant les fonctionnalités du mode séquentiel. Un typage Sport est disponible en mode automatisé ou séquentiel pour vous procurer un style de conduite plus dynamique.
) Déplacez le levier vers le bas pour sélectionner ce mode. M. + / - Mode séquentiel avec passage manuel des vitesses. ) Déplacez le levier vers le bas, puis vers la gauche pour sélectionner ce mode, puis : - donnez une impulsion vers l’avant pour augmenter les rapports, - ou donnez une impulsion vers l’arrière pour diminuer les rapports. S. Typage Sport. ) Appuyez sur ce bouton pour l’activer ou le neutraliser.

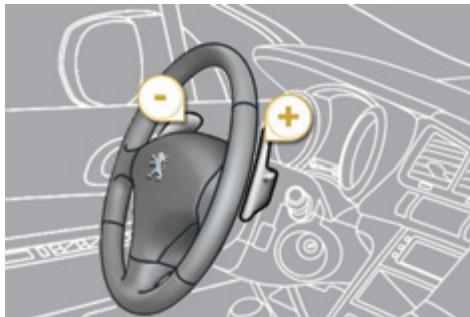

) Appuyez derrière la commande sous-volant «+» pour augmenter les rapports. -. Commande de diminution du rapport à gauche du volant. ) Appuyez derrière la commande sous-volant «-» pour diminuer les rapports.
N. Neutral (Point mort) R. Reverse (Marche arrière) 1, 2, 3, 4, 5, 6. Rapports en mode séquentiel AUTO. Il s’allume à la sélection du mode automatisé. Il s’éteint au passage en mode séquentiel. S. Sport (Typage Sport)
(ex : démarrage du moteur).
Pied sur le frein clignote au combiné, accompagné d’un signal sonore et d’un message sur l’écran multifonction, si la pédale de frein n’est pas enfoncée au démarrage. ) Maintenez la pédale de frein appuyée, déplacez le sélecteur de vitesses sur la position A ou M pour avancer, ou R pour reculer. ) Retirez votre pied de la pédale de frein, vous pouvez alors accélérer. ) Le frein de stationnement électrique se déserre automatiquement, sinon déverrouillez le manuellement. AUTO et 1 ou R apparaissent sur l’afficheur du combiné.
à l’intérieur du véhicule. Moteur tournant, en cas d’opération d’entretien, serrez le frein de stationnement et sélectionnez la position N.
) Après le démarrage du véhicule, sélectionnez la position M pour passer en mode séquentiel. AUTO disparaît et les rapports engagés apparaissent successivement sur l’afficheur du combiné. Les demandes de changement de rapport se font uniquement si le régime moteur le permet. Il n’est pas nécessaire de relâcher l’accélérateur pendant les changements de rapport. Lors d’un freinage ou d’un ralentissement, la boîte de vitesses rétrograde automatiquement pour permettre de relancer le véhicule sur le bon rapport.
) Appuyez à fond sur la pédale de frein. ) Démarrez le moteur.
À haute vitesse, si la marche arrière est demandée, le témoin N clignotera et la boîte passera automatiquement au point mort. Pour réengager une vitesse, remettez le levier en position A ou M.
Véhicule roulant, ne sélectionnez jamais le point mort N. Engagez uniquement la marche arrière R, véhicule immobilisé avec le pied sur la pédale de frein.
AUTO reste affiché au combiné. Après quelques instants sans action sur les commandes, la boîte de vitesses gère à nouveau les rapports automatiquement.
La boîte de vitesses fonctionne alors en mode auto-actif, sans intervention du conducteur. Elle sélectionne en permanence le rapport de vitesse le mieux adapté aux paramètres suivants : - style de conduite, - profil de la route.
- passer en position N pour être au point mort, - laisser le rapport engagé ; dans ce cas, le véhicule ne pourra pas être déplacé. Dans les deux cas, vous devez impérativement serrer le frein de stationnement pour immobiliser le véhicule sauf si celui-ci est programmé en mode automatique.
AUTO, accompagnés d’un signal sonore et d’un message sur l’écran multifonction, indiquent un dysfonctionnement de la boîte de vitesses. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
Avant toute intervention dans le compartiment moteur, vérifiez que le levier de vitesses est au point mort N et que le frein de stationnement est serré.
Dans tous les cas de stationnement, serrez impérativement le frein de stationnement pour immobiliser le véhicule.
) Appuyez de nouveau sur le bouton S pour le neutraliser. S disparaît alors de l’afficheur du combiné.
- le programme sport pour vous donner un style de conduite plus dynamique, - le programme neige pour améliorer la conduite en cas de mauvaise adhérence, - le fonctionnement manuel pour le passage séquentiel des vitesses par le conducteur.
P. Parking (Stationnement). R. Reverse (Marche arrière). Dans le cas contraire, un signal sonore retentit, accompagné d’un message sur l’écran multifonction. ) Moteur tournant, appuyez sur la pédale de frein. ) Desserrez le frein de stationnement, sauf si celui-ci est programmé en mode automatique. ) Sélectionnez la position R, D ou M. ) Relâchez progressivement la pédale de frein. Le véhicule se déplace aussitôt.
Pour obtenir une accélération maximale sans toucher au levier, appuyez à fond sur la pédale d’accélérateur (kick down). La boîte de vitesses rétrograde automatiquement ou maintient le rapport sélectionné jusqu’au régime maximum du moteur. Lors du freinage, la boîte de vitesses rétrograde automatiquement afin d’offrir un frein moteur efficace. Lorsque vous relevez le pied brusquement de l’accélérateur, la boîte de vitesses ne passera pas au rapport supérieur, afin d’améliorer la sécurité.
) Appuyez sur le bouton «S», une fois le moteur démarré. La boîte de vitesses privilégie automatiquement un style de conduite dynamique.
Moteur tournant, ne laissez jamais des enfants sans surveillance à l’intérieur du véhicule. Moteur tournant, en cas d’opération d’entretien, serrez le frein de stationnement et sélectionnez la position P.
) Appuyez sur le bouton «7», une fois le moteur démarré. La boîte de vitesses s’adapte à la conduite sur routes glissantes. Ce programme facilite les démarrages et la motricité lorsque les conditions d’adhérence sont faibles. 7 apparaît au combiné.
Ne sélectionnez jamais les positions P ou R, tant que le véhicule n’est pas complètement immobilisé.
) A tout moment, appuyez à nouveau sur le bouton sélectionné pour quitter le programme engagé et revenir en mode auto-adaptatif.
) Tirez le levier vers le signe - pour passer à la vitesse inférieure. Le passage d’une vitesse à une autre est réalisé uniquement si les conditions de vitesse véhicule et de régime moteur le permettent ; sinon, les lois du fonctionnement automatique s’imposeront momentanément. D disparaît et les rapports engagés apparaissent successivement au combiné. En sous-régime ou en sur-régime, le rapport de vitesse sélectionné clignote pendant quelques secondes, puis le rapport réellement engagé s’affiche.
A l’arrêt ou à très basse vitesse, la boîte de vitesses sélectionne automatiquement la vitesse M1. En fonctionnement manuel, les programmes sport et neige sont inopérants.
Ce symbole s’affiche si un rapport est mal engagé (sélecteur entre deux positions).
Avant de couper le moteur, vous pouvez passer en position P ou N pour être au point mort. Dans les deux cas, serrez le frein de stationnement pour immobiliser le véhicule, sauf si celui-ci est programmé en mode automatique.
) Repositionnez le levier en position P ; le signal sonore s’interrompt et le message disparaît.
Contact mis, l’allumage de ce témoin, accompagné d’un signal sonore et d’un message sur l’écran multifonction, indiquent un dysfonctionnement de la boîte de vitesses. Dans ce cas, celle-ci passe en mode secours en se bloquant sur le 3ème rapport. Vous pouvez alors ressentir un choc important en passant de P à R et de N à R. Ce choc est sans risque pour la boîte de vitesses. Ne dépassez pas la vitesse de 100 km/h dans la limite de la réglementation locale. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié. Ce témoin peut également s’allumer en cas d’ouverture d’une porte.
- si vous forcez, en cas de panne batterie, le passage de la position P à une autre. Afin de limiter la consommation de carburant lors d’un arrêt prolongé moteur tournant (embouteillage...), positionnez le levier de vitesses sur N et serrez le frein de stationnement, sauf si celui-ci est programmé en mode automatique.
Parfaitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau sonore à l’arrêt.
Passage en mode STOP du moteur Le témoin «ECO» s’allume au combiné et le moteur se met en veille : -
à une vitesse inférieure à 8 km/h, enfoncez la pédale de frein ou passez le levier de vitesse en position N.
Le mode STOP ne modifie pas les fonctionnalités du véhicule, comme par exemple le freinage, la direction assistée...
Le mode STOP ne s’active pas lorsque : - la porte conducteur est ouverte, - la ceinture de sécurité conducteur est débouclée, - la vitesse du véhicule n’a pas dépassé 10 km/h depuis le dernier démarrage avec la clé, - le frein de stationnement électrique est serré ou en cours de serrage, - le maintien du confort thermique dans l’habitacle le nécessite, - le désembuage est activé, - certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, température extérieure...) le nécessitent pour assurer le contrôle du système. Dans ce cas, le témoin «ECO» clignote quelques secondes, puis s’éteint. Ce fonctionnement est parfaitement normal.
- la porte conducteur est ouverte, - la ceinture de sécurité conducteur est débouclée, - la vitesse du véhicule dépasse 11 km/h avec une boîte manuelle pilotée, - le frein de stationnement électrique est en cours de serrage, - certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, réglage de l’air conditionné...) le nécessitent pour assurer le contrôle du système ou du véhicule. Dans ce cas, le témoin «ECO» clignote quelques secondes, puis s’éteint.
«ECO OFF». Le système est de nouveau actif ; ceci est signalé par l’extinction du voyant de la commande et d’un message sur l’afficheur.
Avant toute intervention sous le capot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode START.
En cas de dysfonctionnement du système, le voyant de la commande «ECO OFF» clignote, puis s’allume fixement. Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié. En cas d’anomalie en mode STOP, il est possible que le véhicule cale. Il est alors nécessaire de couper le contact, puis de redémarrer avec la clé.
Le montage d’une batterie non référencée par PEUGEOT entraîne des risques de dysfonctionnement du système. Pour la recharger, utilisez un chargeur 12 V et n’inversez pas les polarités.
Pour toute intervention sur votre véhicule, adressez-vous à un atelier qualifié disposant de la compétence et du matériel adapté, ce que le réseau PEUGEOT est en mesure de vous apporter.

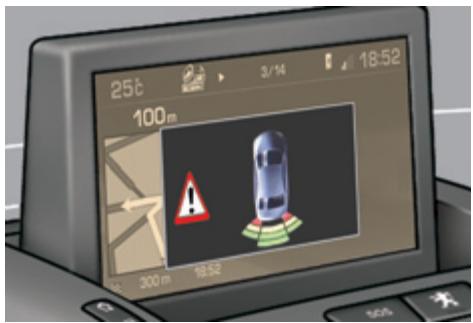

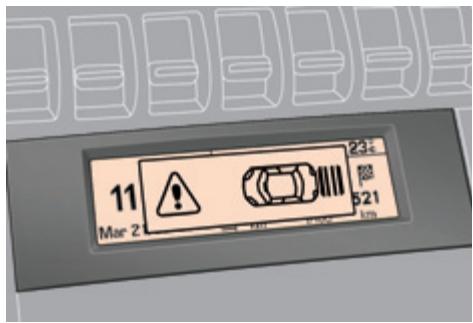

Elle est accompagnée d’un signal sonore et de l’affichage du véhicule sur l’écran multifonction.
- un signal sonore, d’autant plus rapide que le véhicule se rapproche de l’obstacle, - un graphique sur l’écran multifonction, avec des pavés de plus en plus proches du véhicule. L’obstacle est localisé en fonction de l’émission du signal sonore dans les haut-parleurs ; avant ou arrière et droit ou gauche. Lorsque la distance «véhicule/obstacle» est inférieure à trente centimètres environ, le signal sonore devient continu et/ou le symbole «Danger» apparaît en fonction de l’écran multifonction.
) Appuyez sur le bouton A, le voyant s’allume, le système est totalement neutralisé. Le système sera neutralisé automatiquement en cas d’attelage d’une remorque ou de montage d’un porte-vélo (véhicule équipé d’un attelage ou d’un porte vélo recommandé par PEUGEOT).
Lorsque le véhicule roule à une vitesse inférieure d’environ 10 km/h, certaines sources sonores (moto, camion, marteau-piqueur, ...) peuvent déclencher les signaux sonores d’aide au stationnement.
) Appuyez de nouveau sur le bouton A, le voyant s’éteint, le système est réactivé.
- lorsque la vitesse est supérieure à 10 km/h en marche avant, - lorsque le véhicule est à l’arrêt plus de trois secondes en marche avant.
Les lubrifiants TOTAL sont formulés pour optimiser le rendement des motorisations et la protection des systèmes de post-traitement. Il est crucial de respecter les consignes d’entretien PEUGEOT pour en assurer le bon fonctionnement.
Moteur chaud, manipulez avec précaution la commande extérieure et la béquille de capot (risque de brûlure).
) Fixez la béquille dans le cran pour maintenir le capot ouvert.
) Sortez la béquille du cran de maintien. ) Clippez la béquille dans son logement. ) Abaissez le capot et lâchez-le en fin de course. ) Tirez le capot pour vérifier son bon verrouillage.
& Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode START.
Si le moteur ne démarre pas du premier coup, n’insistez pas sur le démarreur ; recommencez la procédure.

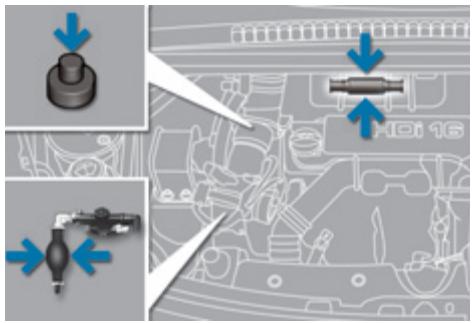

) Actionnez la pompe de réamorçage jusqu’à obtenir son durcissement (le premier appui peut être dur). ) Actionnez le démarreur jusqu’à la mise en route du moteur (au cas où le moteur ne démarrerait pas à la première sollicitation, attendez environ 15 secondes puis recommencez). ) Sans résultat après quelques tentatives, réactionnez la pompe de réamorçage puis le démarreur. ) Remettez en place et clippez le cache de style. ) Refermez le capot moteur.

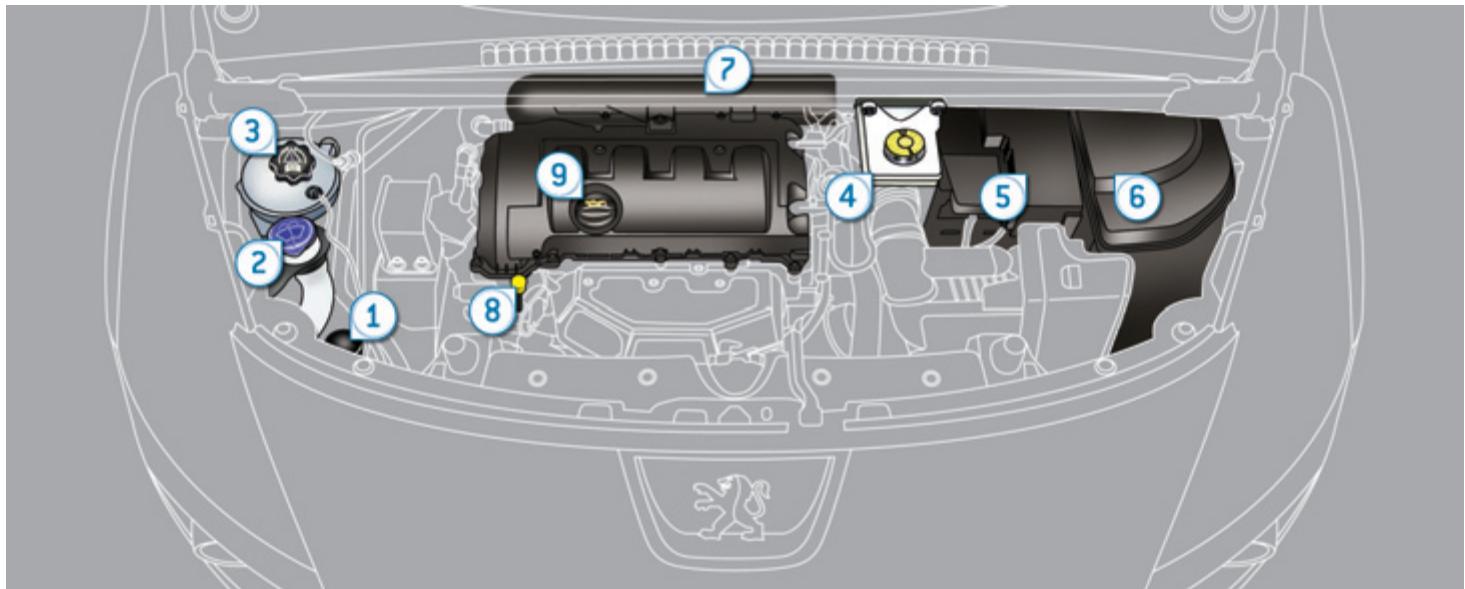

) Ouvrez le capot moteur. ) Déclipez le cache de style pour accéder à la pompe de réamorçage. ) Desserrez la vis de dégazage. ) Actionnez la pompe de réamorçage, jusqu’à l’apparition du carburant dans le tuyau transparent avec le connecteur vert. ) Resserrez la vis de dégazage. ) Actionnez le démarreur jusqu’à la mise en route du moteur. ) Remettez en place et clipez le cache de style. ) Refermez le capot moteur.
1. Réservoir de direction assistée. 2. Réservoir de lave-vitre et de laveprojecteurs. 3. Réservoir du liquide de refroidissement.
5. Batterie / Fusibles. 6. Boîte à fusibles.
8. Jauge d’huile moteur. 9. Remplissage de l’huile moteur. Cette vérification manuelle est valable uniquement si le véhicule est sur un sol horizontal, moteur à l’arrêt depuis plus de 30 minutes. Après un appoint d’huile, la vérification faite à la mise du contact avec l’indicateur de niveau d’huile au combiné sera valable dans les 30 minutes qui suivent l’appoint. Il est normal d’effectuer des appoints d’huile entre deux révisions. PEUGEOT vous préconise de contrôler le niveau d’huile, avec appoint si nécessaire, tous les 5 000 kilomètres. Vidange du moteur Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.
Caractéristiques de l’huile L’huile doit correspondre à votre motorisation et être conforme aux recommandations du constructeur.
Le niveau de ce liquide doit se situer proche du repère «MAXI». Sinon, vérifiez l’usure des plaquettes de frein. Vidange du circuit Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération. Caractéristiques du liquide Ce liquide doit être conforme aux recommandations du constructeur et répondre aux normes DOT4.
Le niveau de ce liquide doit se situer proche du repère «MAXI». Dévissez le bouchon, moteur froid, pour le vérifier.
Le niveau de ce liquide doit se situer proche du repère «MAXI» sans jamais le dépasser.
Pour les véhicules équipés de filtre à particules, le moto-ventilateur peut fonctionner après l’arrêt du véhicule, même moteur froid. De plus, le circuit de refroidissement étant sous pression, attendez au moins une heure après l’arrêt du moteur pour intervenir. Afin d’éviter tout risque de brûlure, dévissez le bouchon de deux tours pour laisser retomber la pression. Lorsque celle-ci est retombée, retirez le bouchon et complétez le niveau. Vidange du circuit Ce liquide ne nécessite aucun renouvellement. Caractéristiques du liquide Ce liquide doit être conforme aux recommandations du constructeur.
Pour les véhicules équipés de lave-projecteurs, le niveau mini de ce liquide vous est indiqué par un signal sonore et un message sur l’afficheur du combiné. Complétez le niveau au prochain arrêt du véhicule. Caractéristiques du liquide Pour assurer un nettoyage optimal et éviter le gel, la mise à niveau ou le remplacement de ce liquide ne doit pas être effectué avec de l’eau.
PEUGEOT ou par un atelier qualifié.
En fonction de l’environnement (atmosphère poussiéreuse...) et de l’utilisation du véhicule (conduite urbaine...), changez-les si nécessaire deux fois plus souvent (voir paragraphe «Les moteurs»).
La batterie est sans entretien. Néanmoins, vérifiez la propreté et le serrage des cosses, surtout en périodes estivale et hivernale. En cas d’opération sur la batterie, reportez-vous au chapitre «Informations pratiques» pour connaître les précautions à prendre avant son débranchement et après son rebranchement.
La plupart de ces liquides sont nocifs pour la santé, voire très corrosifs.
Videz l’huile usagée dans les containers dédiés à cet usage dans le réseau PEUGEOT ou dans un atelier qualifié.
Start, indique l’utilisation d’une batterie au plomb 12 V de technologie et de caractéristiques spécifiques, qui nécessite, en cas de remplacement ou de débranchement, une intervention du réseau PEUGEOT ou d’un atelier qualifié. Le non-respect de ces consignes risque d’entraîner une usure prématurée de la batterie.
Changez le filtre à huile à chaque vidange d’huile moteur. Reportez-vous au carnet d’entretien pour connaître la périodicité de remplacement de cet élément.
Reportez-vous au carnet d’entretien pour connaître sa périodicité de remplacement. N’hésitez pas à le changer si vous constatez des mauvaises odeurs, consultez le réseau PEUGEOT ou un atelier qualifié. Un filtre habitacle encrassé peut détériorer les performances du système d’air conditionné et générer des odeurs indésirables.
L’entretien du filtre à particules doit impérativement être effectué par le réseau PEUGEOT ou par un atelier qualifié. Sur un véhicule neuf, les premières opérations de régénération du filtre à particules, peuvent s’accompagner d’odeurs de «brûlé» qui sont parfaitement normales. Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d’eau à l’échappement, lors d’accélérations. Celles-ci sont sans conséquence sur le comportement du véhicule et sur l’environnement.
La boîte de vitesses est sans entretien (pas de vidange). Reportez-vous au carnet d’entretien pour connaître la périodicité de contrôle du niveau de cet élément.
6 vitesses La boîte de vitesses est sans entretien (pas de vidange). Reportez-vous au carnet d’entretien pour connaître la périodicité de contrôle de cet élément.
La boîte de vitesses est sans entretien (pas de vidange). Reportez-vous au carnet d’entretien pour connaître la périodicité de contrôle de cet élément.
L’usure des freins dépend du style de conduite, en particulier pour les véhicules utilisés en ville, sur courtes distances. Il peut être nécessaire de faire contrôler l’état des freins, même entre les révisions du véhicule. Hors fuite dans le circuit, une baisse du niveau du liquide de frein indique une usure des plaquettes de freins.
Pour toute information relative à la vérification de l’état d’usure des disques de freins, consultez le réseau PEUGEOT ou un atelier qualifié.
électrique Ce système ne nécessite aucun contrôle particulier. Néanmoins, en cas de problème, n’hésitez pas à faire vérifier le système par le réseau PEUGEOT ou par un atelier qualifié. Pour plus d’informations, voir chapitre «Conduite - Frein de stationnement électrique - § Anomalies de fonctionnement».
Voir paragraphe «Remorquage du véhicule». 5. Commande de déverrouillage de secours du frein électrique. Voir «Frein de stationnement électrique» dans le chapitre «Conduite».
à votre véhicule. Ne les utilisez pas pour d’autres usages. 1. Compresseur 12 V. Contient un produit de colmatage pour réparer temporairement la roue et permet le réglage de la pression du pneu. 2. Deux cales pour caler le véhicule. 3. Douille pour vis antivol (située dans la boîte à gants*). Permet l’adaptation aux vis spéciales «antivol».
174 F. Cartouche de produit de colmatage. G. Tuyau blanc avec bouchon pour la réparation. H. Tuyau noir pour le gonflage. I. Autocollant de limitation de vitesse.
Ne dépassez pas la vitesse de 80 km/h en roulant avec un pneumatique réparé à l’aide de ce type de kit.
étranger ayant pénétré dans le pneumatique.
) Dévissez le bouchon du tuyau blanc. ) Raccordez le tuyau blanc à la valve du pneumatique à réparer.
) Démarrez le véhicule et laissez le moteur tourner.
Tenez ce produit hors de portée des enfants.
PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule.
Faites attention de ne pas salir votre véhicule avec des traces de liquide. Gardez le kit à portée de mains. ) Roulez immédiatement pendant environ cinq kilomètres, à vitesse réduite (entre 20 et 60 km/h), afin de colmater la crevaison. ) Arrêtez-vous pour vérifier la réparation et la pression à l’aide du kit.
Si le véhicule est équipé de la détection de sous-gonflage, le témoin de sous-gonflage sera toujours allumé après la réparation de la roue jusqu’à la réinitialisation du système par le réseau PEUGEOT ou un atelier qualifié.
Le produit de colmatage est injecté sous pression dans le pneumatique ; ne débranchez pas le tuyau de la valve pendant cette opération (risque d’éclaboussures).

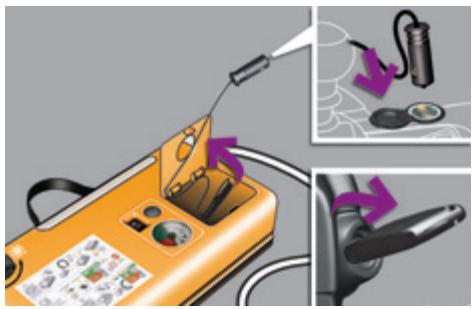

électrique du compresseur à la prise 12V du véhicule. ) Démarrez de nouveau le véhicule et laissez le moteur tourner.
PEUGEOT ou dans un atelier qualifié. Informez impérativement le technicien que vous avez utilisé ce kit. Après diagnostic, le technicien vous informera si le pneumatique peut être réparé ou s’il doit être remplacé.

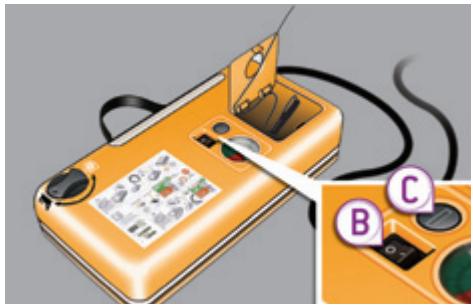

«O» et appui sur bouton C), conformément à l’étiquette de pression des pneumatiques du véhicule, située au niveau de la porte conducteur. Une perte conséquente de pression indique que la fuite n’est pas bien colmatée ; consultez le réseau PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule. ) Retirez le kit, puis rangez-le. ) Roulez à vitesse réduite (80 km/h maxi) en limitant à 200 km environ la distance effectuée.
) Dégagez la base coudée du tuyau blanc. ) Maintenez le compresseur verticalement. ) Dévissez la cartouche par le bas.
La date limite d’utilisation du liquide est inscrite sur la cartouche. La cartouche de liquide est à usage unique ; même entamée, elle doit être remplacée. Après utilisation, ne jetez pas la cartouche dans la nature, rapportez-la dans le réseau PEUGEOT ou à un organisme chargé de sa récupération. N’oubliez pas de vous réapprovisionner avec une nouvelle cartouche disponible dans le réseau PEUGEOT ou dans un atelier qualifié.

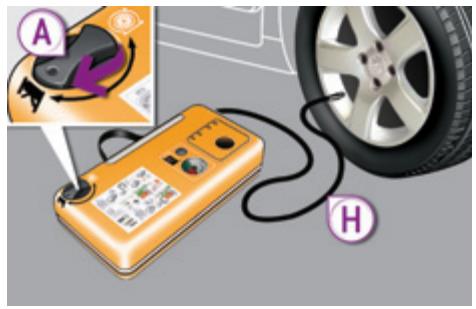

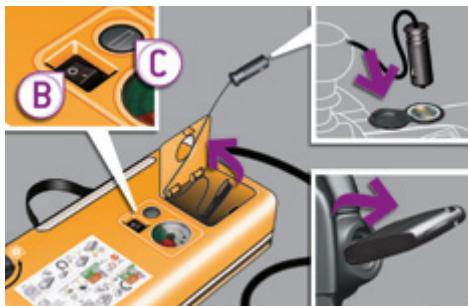

) Déroulez complètement le tuyau noir H. ) Raccordez le tuyau noir à la valve de la roue ou de l’accessoire. Si nécessaire, montez au préalable un des embouts fourni avec le kit.
) Démarrez le véhicule et laissez le moteur tourner. ) Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en position «I» ; pour dégonfler : interrupteur B en position «O» et appui sur bouton C), conformément à l’étiquette de pression des pneumatiques du véhicule ou de l’accessoire. ) Retirez le kit, puis rangez-le.
- contrôler ou gonfler occasionnellement vos pneumatiques, ) retirez le caisson de rangement en polystyrène.
180 ) placez le plancher de coffre mobile en biais (voir chapitre «Aménagements»), ) soulevez le plancher, ) immobilisez-le en accrochant son cordon au crochet du support de tablette, ) retirez le caisson de rangement en polystyrène, ) déclipez en tirant vers le haut puis retirez le boîtier support contenant les outillages.
Permet l’adaptation de la clé démonte-roue aux vis spéciales «antivol». 6. Deux cales pour caler le véhicule.
Lors du démontage de la roue, dégagez au préalable l’enjoliveur à l’aide de la clé démonte-roue 1 en tirant au niveau du passage de la valve. Lors du remontage de la roue, remontez l’enjoliveur en commençant par placer son encoche en regard de la valve, et appuyez sur son pourtour avec la paume de la main.
2. Cric avec manivelle intégrée. Permet le soulèvement du véhicule. 3. Outil «cabochons» de vis (selon équipement). Permet la dépose des protecteurs (cabochons) de vis sur les roues aluminium. 4. Guide de centrage. Permet la remise en place de la roue sur le moyeu pour les roues aluminium.
8. Commande de déverrouillage de secours du frein électrique. Voir «Le frein de stationnement électrique» dans le chapitre «Conduite».
181 Suivant la destination, la roue de secours est en tôle, en aluminium ou de type «galette». Pour y accéder, voir le paragraphe «Accès aux outillages» de la page précédente.
) Remettez en place la roue dans son logement. ) Dévissez de quelques tours la vis centrale jaune, puis mettez-la en place au centre de la roue. ) Serrez à fond jusqu’au cliquetis la vis centrale pour bien maintenir la roue.
) Remettez en place le caisson de rangement en polystyrène. Détection de sous-gonflage La roue de secours ne possède pas de capteur. La réparation de la roue crevée doit être effectuée par le réseau PEUGEOT ou par un atelier qualifié. * Suivant destination.
) Relevez la roue de secours vers vous par l’arrière. ) Retirez la roue du coffre.
Immobilisez le véhicule de façon à ne pas gêner la circulation : le sol doit être horizontal, stable et non glissant. Serrez le frein de stationnement sauf si celui-ci est programmé en mode automatique, coupez le contact et engagez la première vitesse* de façon à bloquer les roues. Vérifiez l’allumage du témoin de freinage et du témoin P sur la palette de frein de stationnement. Placez une cale si nécessaire sous la roue diagonalement opposée à celle à remplacer. Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité. Ne vous engagez jamais sous un véhicule levé par un cric ; utilisez une chandelle. * position R pour la boîte manuelle pilotée ; P pour la boîte de vitesses automatique.

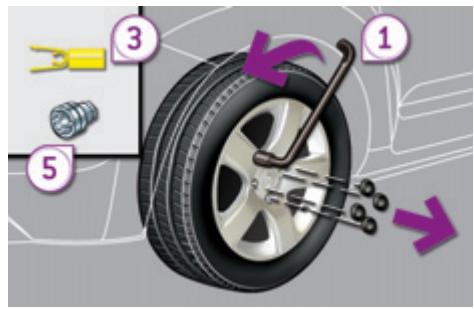

) Retirez le cabochon sur chacune des vis à l’aide de l’outil 3 (selon équipement). ) Si votre véhicule en est équipé, montez la douille antivol 5 sur la clé démonte-roue 1 pour débloquer la vis antivol. ) Débloquez les autres vis uniquement avec la clé démonte-roue 1.

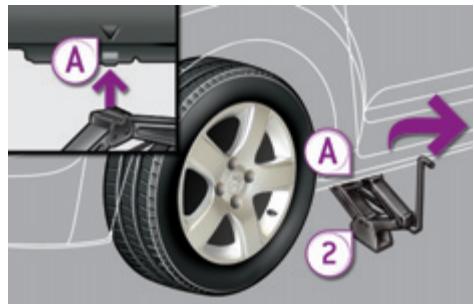

) Déployez le cric 2 jusqu’à ce que sa semelle soit en contact avec le sol. Assurez-vous que l’axe de la semelle du cric est à l’aplomb de l’emplacement A ou B utilisé.
) Retirez les vis et conservez-les dans un endroit propre. ) Dégagez la roue.
Pour ranger correctement la roue crevée dans le coffre, retirez au préalable le cache central. En utilisant la roue de secours de type «galette», ne dépassez pas la vitesse de 80 km/h. Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau PEUGEOT ou par un atelier qualifié. Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule.

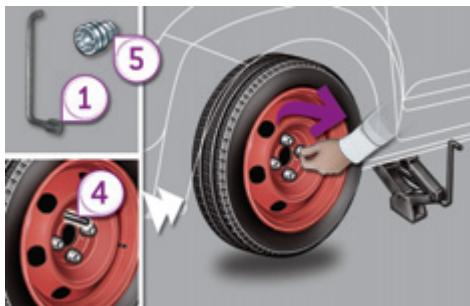

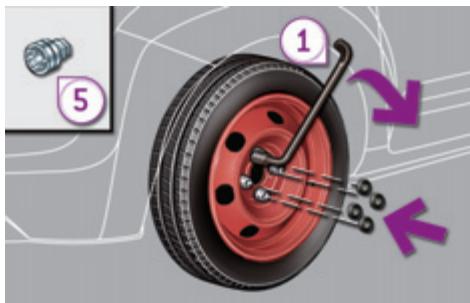

) Mettez en place la roue sur le moyeu à l’aide du guide de centrage 4. ) Vissez les vis à la main jusqu’en butée. ) Effectuez un pré-serrage de la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 5 (si votre véhicule en est équipé). ) Effectuez un pré-serrage des autres vis uniquement avec la clé démonte-roue 1. ) Redescendez le véhicule à fond. ) Repliez le cric 2 et dégagez-le.
équipé). ) Bloquez les autres vis uniquement avec la clé démonte-roue 1. ) Remontez les cabochons sur chacune des vis (selon équipement). ) Rangez l’outillage dans le boîtier support.

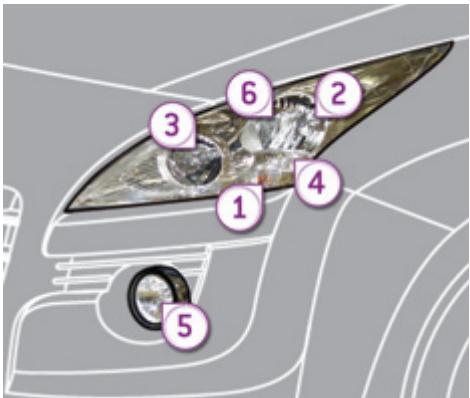

Modèle avec feux halogènes
(HP24 ambre-24W). 2. Feux de croisement (H7-55W). 3. Feux de route (H7-55W). 4. Feux diurnes (HP24-24W). ) utilisez une éponge et de l’eau savonneuse, ) en utilisant le lavage haute-pression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d’étanchéité. ) Ne touchez pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux. Le changement d’une lampe doit se faire projecteur éteint depuis quelques minutes (risque de brûlure grave). Il est impératif de n’utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur. Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.

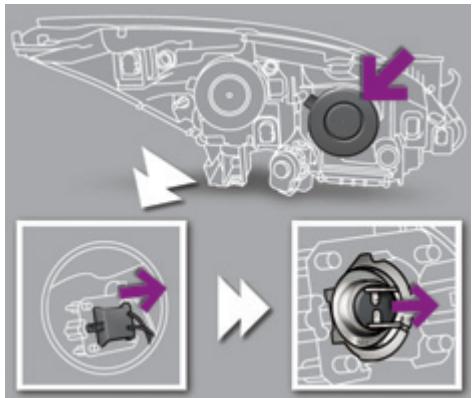

Changement des feux de route et de position

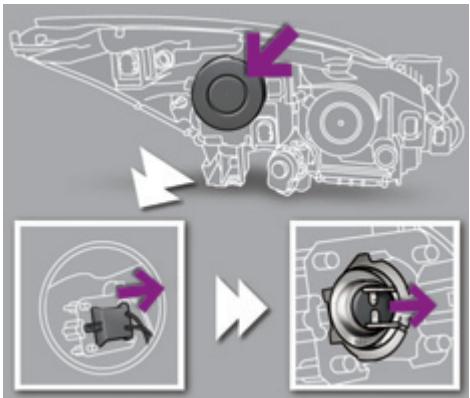

) Débranchez le connecteur de la lampe. ) Retirez la lampe en tirant et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
) Débranchez le connecteur de la lampe. ) Retirez la lampe en tirant et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
) Retirez le couvercle plastique de protection en tirant sur la languette. ) Débranchez le connecteur de la lampe. ) Retirez la lampe en tirant et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
Consultez le réseau PEUGEOT ou un atelier qualifié.
) Basculez le tournevis pour extraire le répétiteur et retirez-le. ) Débranchez le connecteur du répétiteur. Pour le remontage, effectuez ces opérations dans le sens inverse. Pour vous le procurer, contactez le réseau PEUGEOT ou un atelier qualifié.

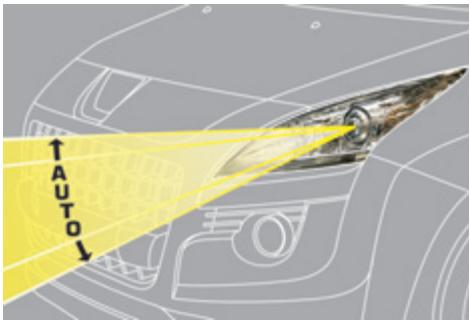

(modèle au xénon) Le remplacement d’une lampe au xénon D1S doit être effectué par le réseau PEUGEOT ou par un atelier qualifié car il y a un risque d’électrocution. Il est recommandé de changer les lampes D1S simultanément suite à la défaillance de l’une d’entre elles.
) Débranchez le connecteur du feu.
) Retirez la trappe plastique à l’aide d’un tournevis. ) Retirez l’écrou de fixation du feu. ) Tournez d’un quart de tour la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
) Dévissez les deux écrous. ) Appuyez sur les tiges filetées tout en maintenant le feu par l’extérieur. ) Débranchez le connecteur et retirez le tuyau de lave-vitre.
) Poussez-le vers l’extérieur pour le déclipper. ) Retirez le transparent. ) Tirez la lampe et remplacez-la.
) Tournez d’un quart de tour la lampe et remplacez-la.

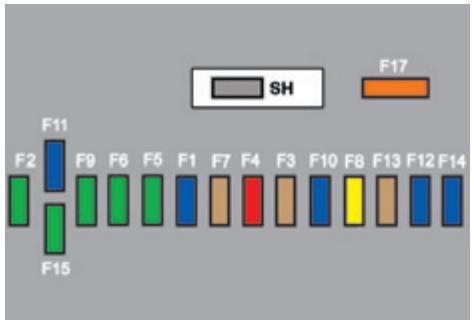

(coffre) ) Repérez le fusible défectueux en regardant l’état de son filament.
La pince d’extraction des fusibles est installée au dos du couvercle de la boîte à fusibles de planche de bord. Pour y accéder : ) retirez complètement le couvercle, ) retirez la pince.
) Vérifiez la correspondance entre le numéro gravé sur la boîte, l’intensité gravée sur le dessus et les tableaux ci-après.
PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l’installation d’accessoires auxiliaires non fournis, non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier lorsque la consommation de l’ensemble des appareils supplémentaires branchés dépasse 10 milliampères.
Fusible ) Après intervention, refermez très soigneusement le couvercle pour garantir l’étanchéité de la boîte à fusibles.
Fusible N° Le non-respect de ces consignes risque d’entraîner une usure prématurée de la batterie. Après le remontage de la batterie, le Stop & Start ne sera actif qu’après une durée de quelques heures, dépendant des conditions climatiques et de l’état de charge de la batterie (jusqu’à environ 8 heures).
Start ne nécessite pas de débranchement.
Pour y accéder : ) ouvrez le capot avec la manette intérieure, puis extérieure, ) fixez la béquille de capot, ) retirez le cache plastique pour accéder aux deux bornes, ) déclipez le boîtier de fusibles pour retirer la batterie, si nécessaire.

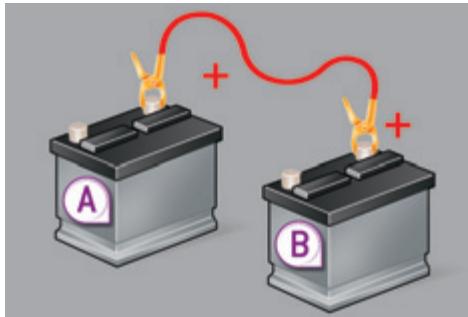

) Connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+) de la batterie de secours B. ) Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B. ) Connectez l’autre extrémité du câble vert ou noir sur le point de masse C de votre véhicule (support moteur).
) Attendez le retour au ralenti et débranchez les câbles.

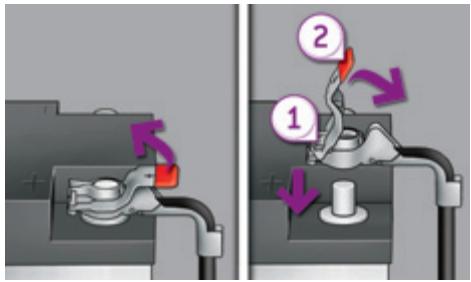

) Verrouillez le collier en écartant l’ergot de positionnement puis en rabaissant la palette 2.
) Débranchez la batterie du véhicule. ) Respectez les instructions d’utilisation données par le fabricant du chargeur. ) Rebranchez en commençant par la borne (-). ) Vérifiez la propreté des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démontez-les et nettoyezles.
Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères. Remettez les piles et les batteries usées à un point de collecte spécial.
Il est conseillé, lors d’un arrêt prolongé de plus d’un mois, de débrancher la batterie.
Ne rechargez pas les batteries sans avoir débranché les cosses. Ne poussez pas le véhicule pour démarrer le moteur, si vous avez une boîte manuelle pilotée 6 vitesses ou une boîte automatique.
Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact. Fermez les vitres et les portes avant de débrancher la batterie.
Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l’initialisation des systèmes électroniques. Toutefois, si après cette manipulation de légères perturbations subsistent, consultez le réseau PEUGEOT ou un atelier qualifié. En vous reportant au chapitre correspondant, vous devez réinitialiser vousmême : - la clé à télécommande, - le rideau d’occultation du toit vitré panoramique, - le système de guidage embarqué GPS.
Après l’arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale de trente minutes, des fonctions telles que le système audio et télématique, les essuie-vitres, les feux de croisement, les plafonniers... Ce temps peut être fortement réduit si la charge de la batterie est faible.
Pour retrouver l’usage immédiat de ces fonctions, démarrez le moteur et laissez-le tourner au moins 5 minutes.
Une fois ce temps écoulé, un message d’entrée en mode économie d’énergie apparaît sur l’écran et les fonctions actives sont mises en veille.
N’utilisez pas de façon répétée et continue le redémarrage du moteur pour recharger la batterie. Une batterie déchargée ne permet pas le démarrage du moteur (voir paragraphe «Batterie»).

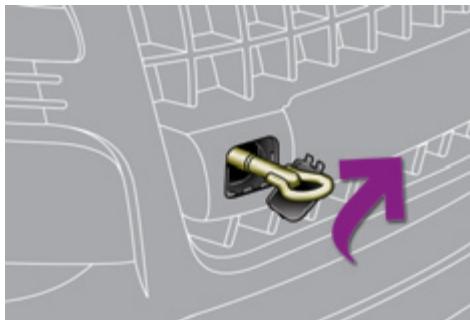

L’anneau de remorquage est installé dans le coffre sous le plancher. Pour y accéder : ) ouvrez le coffre, ) soulevez le plancher, ) immobilisez-le en accrochant les cordons aux crochets du support de tablette, ) retirez le caisson en polystyrène, ) sortez l’anneau de remorquage du boîtier support.
) Vissez l’anneau de remorquage jusqu’en butée. ) Installez la barre de remorquage. ) Allumez le signal de détresse sur le véhicule remorqué.
Le non-respect de cette particularité peut conduire à la détérioration de certains organes de freinage et à l’absence d’assistance de freinage au redémarrage du moteur.
) Vissez l’anneau de remorquage jusqu’en butée. ) Installez la barre de remorquage. ) Allumez le signal de détresse sur le véhicule remorqué.
Respectez la législation en vigueur dans votre pays. Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué. Le conducteur doit rester au volant du véhicule remorqué. La circulation sur autoroute et sur voie rapide est interdite lors d’un remorquage. Lors d’un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage homologuée ; les cordes et les sangles sont interdites. Lors d’un remorquage moteur arrêté, il n’y a plus d’assistance de freinage et de direction.
- véhicule en panne sur autoroute ou sur voie rapide, - impossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de desserrer le frein de stationnement, - remorquage avec deux roues au sol seulement, - absence de barre de remorquage homologuée...
Répartition des charges ) Répartissez la charge dans la remorque pour que les objets les plus lourds se trouvent le plus près possible de l’essieu, et que le poids sur flèche approche le maximum autorisé, sans toutefois le dépasser. La densité de l’air diminue avec l’altitude, réduisant ainsi les performances du moteur. Il faut réduire la charge maximale remorquable de 10 % par tranche de 1 000 mètres d’altitude.
être utilisé pour tracter une remorque.
En cas de montage hors réseau PEUGEOT, ce montage doit se faire impérativement en suivant les préconisations du constructeur.
«Caractéristiques techniques» pour connaître les masses et les charges remorquables en fonction de votre véhicule. Vent latéral ) Tenez compte de l’augmentation de la sensibilité au vent. Refroidissement Tracter une remorque en côte augmente la température du liquide de refroidissement. Le ventilateur étant actionné électriquement, sa capacité de refroidissement ne dépend pas du régime moteur. ) Pour abaisser le régime moteur, réduisez votre vitesse.
Dans tous les cas, soyez attentif à la température du liquide de refroidissement. ) En cas d’allumage du témoin d’alerte et du témoin STOP, arrêtez le véhicule et coupez le moteur dès que possible. Freins Tracter une remorque augmente la distance de freinage. Pour limiter l’échauffement des freins notamment en descente de type montagne, l’utilisation du frein moteur est recommandée. Pneumatiques ) Vérifiez la pression des pneumatiques du véhicule tracteur et de la remorque en respectant les pressions recommandées. Eclairage ) Vérifiez la signalisation électrique de la remorque. L’aide au stationnement arrière sera neutralisée automatiquement en cas d’utilisation d’un attelage d’origine PEUGEOT.
Veuillez vous référer aux législations nationales afin de respecter la réglementation du transport d’objets plus longs que le véhicule.
) soulevez les volets d’occultation, ) ouvrez les caches de fixation sur chaque barre à l’aide de la clé, ) mettez en place chaque fixation et verrouillez-les tour à tour sur le toit, ) assurez-vous que les barres de toit sont fixées correctement (en les secouant), ) fermez les caches de fixation sur chaque barre à l’aide de la clé.
Avant toute manipulation, assurez-vous que le moteur et le ventilateur sont à l’arrêt. Il est conseillé pour le montage et le démontage de s’adresser au réseau PEUGEOT ou un atelier qualifié.
) Appuyez sur les extrémités A pour clipper les clips de fixation. ) Appuyez au centre B pour finir de clipper les clips de fixation.
N’oubliez pas de retirer l’écran grand froid : - température extérieure supérieure à 10°C, - en cas de remorquage, - vitesse supérieure à 120 km/h.
Ceux-ci sont tous adaptés à votre véhicule et bénéficient tous de la référence et de la garantie PEUGEOT.
Nous vous remercions de bien vouloir noter cette précaution et, nous vous conseillons de prendre contact avec un représentant de la marque PEUGEOT pour vous faire présenter la gamme des équipements ou accessoires référencés.
Avant toute installation d’émetteurs de radiocommunication en post-équipement, avec antenne extérieure sur votre véhicule, vous pouvez consulter le réseau PEUGEOT qui vous communiquera les caractéristiques des émetteurs (bande de fréquence, puissance de sortie maximum, position antenne, conditions spécifiques d’installation) qui peuvent être montés, conformément à la Directive Compatibilité Électromagnétique Automobile (2004/104/CE). - ne superposez jamais plusieurs surtapis.
1,6 litre VTi 120 ch Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée. * La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg). ** La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route. *** Grand export.
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée. * La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg). ** La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
*** Le dépassement de la masse techniquement admissible quand le véhicule est tracteur entraîne une limitation de vitesse à 80 km/h tel que définit le point 2.7 de la Directive. **** Valeur maximale de remorque freinée dans la limite du MTRA ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route. Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires. Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Ce numéro est inscrit sur une étiquette collée et visible à travers le pare-brise. C. Etiquette constructeur. Ce numéro est inscrit sur une étiquette autodestructive collée sur l’entrée de porte, côté conducteur.
Cette étiquette est collée sur l’entrée de porte ou sur le pied milieu, côté conducteur. Elle comporte les informations suivantes : - les pressions de gonflage à vide et en charge, - les dimensions des jantes et des pneumatiques, - les marques de pneumatiques recommandées par le constructeur, - la pression de gonflage de la roue de secours, - la référence de la couleur de la peinture.
Un appui (à tout moment) de plus de 8 secondes sur cette touche, annule la demande. La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s’éteint en fin de communication. Cet appel est opéré par la plateforme PEUGEOT Urgence qui reçoit des informations de localisation du véhicule et peut transmettre une alerte qualifiée aux services de secours compétents. Dans les pays où la plateforme n’est pas opérationnelle, ou lorsque le service de localisation a été expressément refusé, l’appel est opéré directement par les services de secours (112) sans localisation. En cas de choc détecté par le calculateur d’airbag, et indépendamment des déploiements d’airbag éventuels, un appel d’urgence est lancé automatiquement. * Ces services sont soumis à conditions et disponibilités. Consultez le réseau PEUGEOT.
Un message vocal confirme que l’appel est lancé*. Un nouvel appui immédiat sur cette touche annule la demande. L’annulation est confirmée par un message vocal.
Le voyant orange clignote : le système présente un dysfonctionnement. Le voyant orange est allumé fixe : la pile de secours est à remplacer. Dans les deux cas, consultez le réseau PEUGEOT. Si vous avez acheté votre véhicule en dehors du réseau PEUGEOT, vous êtes invité à vérifier la configuration de ces services et pouvez en demander la modification auprès de votre réseau. Dans un pays multilingue, la configuration est possible dans la langue nationale officielle de votre choix. Pour des raisons techniques, notamment pour une meilleure qualité des services PEUGEOT CONNECT bénéficiant au client, le constructeur se réserve le droit d’opérer à tout moment des mises à jour du système télématique embarqué du véhicule.
«Validation / Annulation» (si carte SIM valide insérée). Un appel est déclenché vers la plateforme Peugeot Urgence qui reçoit des informations de localisation du véhicule et peut transmettre une alerte qualifiée aux services de secours compétents. Dans les pays où la plateforme n’est pas opérationnelle, ou lorsque le service de localisation a été expressément refusé, l’appel est transmis aux services de secours (112).
02 Commandes vocales et au volant 03 Fonctionnement général 04 Navigation - Guidage 05 Information trafic Affichage de la liste des pistes. Changement de source.
«Navigation» et affichage des dernières destinations.
Appui long : retour à l’affichage principal.
Affichage de la liste des stations par ordre alphabétique (bande FM) ou de fréquence (bande AM).
Appui long : réinitialisation du système. Appui court : activation silence. Recherche automatique radio de fréquence inférieure/supérieure. Sélection plage CD ou MP3 précédente/suivante. Avec affichage «MEDIA» : sélection de la piste précédente / suivante. Avec affichage «CARTE» ou «NAV» : déplacement horizontal de la carte.
«NAV» (si navigation en cours) / «TEL» (si conversation en cours) / «RADIO» ou «MEDIA» en cours de lecture.
«Téléphone». Connexion Bluetooth, accepter un appel entrant. Avec affichage de l’écran «MEDIA» : sélection de la piste CD ou MP3 précédente / suivante. Avec affichage «CARTE» ou «NAV» : zoom avant / arrière de la carte. Déplacement du curseur de sélection d’un menu.
Avec affichage «RADIO» : sélection de la radio précédente / suivante de la liste. Avec affichage de l’écran «MEDIA» : sélection du dossier MP3. Avec affichage «CARTE» ou «NAV» : déplacement vertical de la carte. Passage à la page suivante ou précédente d’un menu. Déplacement sur le clavier virtuel affiché. OK : validation de l’objet en surbrillance à l’écran.
Accès à l’aide téléphoner Accès à l’aide radio Pour annuler une commande vocale en cours Demande de correction de la dernière reconnaissance vocale faite Effacer Sélectionner une station radio Sélectionner une station radio avec son libellé RDS <tts:station Name> de la liste RADIO Ecouter la liste des stations disponibles Ecouter la fréquence de la station radio reçue Choisir la bande de fréquence (AM ou FM) Changer la bande fréquence en AM Changer la bande fréquence en FM Activer l’info Trafic (TA) Désactiver l’info Trafic Commande pour entrer une nouvelle adresse de destination Désactiver consignes vocales en guidage Activer consignes vocales en guidage Enregistrer une adresse dans le carnet d’adresses Lancer le guidage (une fois que l’adresse est saisie) Arrêter le guidage Lancer un guidage vers une fiche du carnet d’adresses Lancer un guidage vers un point d’intérêt
Sélectionner la source sonore SD card Sélectionner une plage donnée (nombre entre 1 et 1000) du MEDIA actif Sélectionner un Dossier (nombre entre 1 et 1000) du MEDIA actif
Saisir le numéro Enregistrer un numéro dans le répertoire Accepter un appel entrant Refuser un appel entrant
Sélection élément précédent/suivant dans le carnet d’adresses.
Commande d’éclairage : activation de la commande vocale par un appui court ; indication de la consigne de navigation en cours par un appui long. Radio : recherche automatique fréquence supérieure. CD / CARTE SD / JUKEBOX : sélection de la plage suivante. CD / CARTE SD / JUKEBOX : pression continue : avance rapide.
Changement de source sonore. Lancement d’un appel à partir du carnet d’adresses. Décrocher/raccrocher le téléphone. Validation d’une sélection. Pression de plus de 2 secondes : accès au menu du téléphone. Diminution du volume.
CD / CARTE SD / JUKEBOX : sélection de la plage précédente. CD / CARTE SD / JUKEBOX : pression continue : retour rapide. 03 FONCTIONNEMENT GÉNÉRAL AFFICHAGE EN FONCTION DU CONTEXTE Par appuis successifs sur la touche MODE, accédez aux affichages suivants :
Supprimer pp destination
«Ajouter au carnet d’adresses».

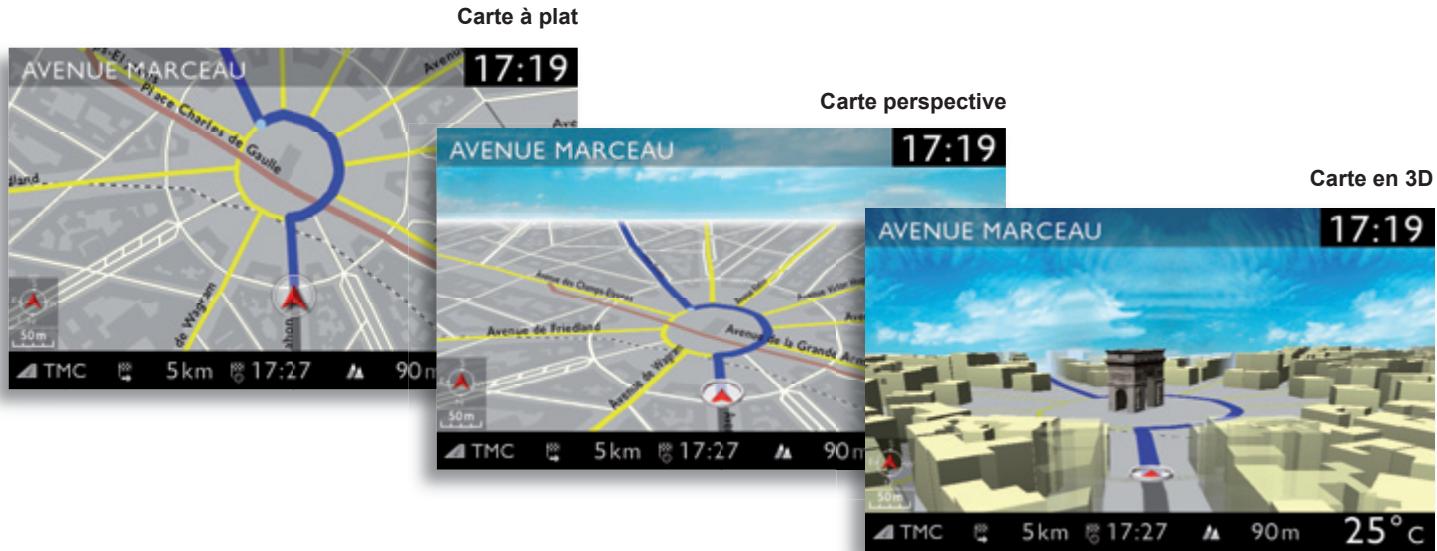

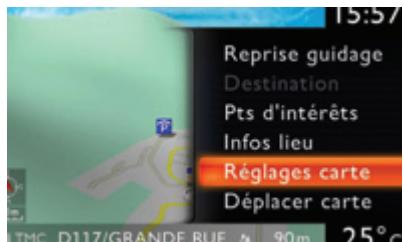

«Réglages carte» puis «Carte à plat / Perspective / Carte en 3D / Cap vers nord / Cap véhicule». Les bâtiments visibles en 3D dépendent de l’avancement de la cartographie des villes.
Menu «Navigation» et appuyer sur OK pour valider.
Menu «Navigation» et appuyer sur OK pour valider.
La version des POI est disponible dans le menu SETUP \ Paramètres système.
Menu «Navigation» et appuyer sur OK pour valider. Menu «Navigation» g
PARAMÉTRER LE FILTRAGE ET L’AFFICHAGE DES MESSAGES TMC 1
Pour pouvoir lire un CDR ou un CDRW gravé, sélectionner lors de la gravure les standards ISO 9660 niveau 1, 2 ou Joliet de préférence. Si le disque est gravé dans un autre format, il est possible que la lecture ne s’effectue pas correctement. Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d’un CD multi-sessions, le standard Joliet est recommandé.
Il supporte aussi le mode VBR (Variable Bit Rate). Tout autre type de fichier (.mp4, .m3u...) ne peut être lu.
20 caractères en excluant les caractères particuliers (ex : « « ? ; ù) afin d’éviter tout problème de lecture ou d’affichage.
Pour être lue, une clé USB doit être formatée FAT 32.
MEDIA ou sélectionner Menu «Média» et appuyer sur OK pour valider. Sélectionner «Gestion Jukebox» puis «Copier» et appuyer sur OK à chaque étape pour valider.
Menu «Média»> Gestion Jukebox> Créer playlist. Ajouter une à une les plages souhaitées et ensuite on enregistre la modification. Il faut alors choisir le mode de lecture «Playlists».
PREMIÈRE CONNEXION Pour des raisons de sécurité et parce qu’elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système kit mainslibres du WIP Com 3D, doivent être réalisées véhicule à l’arrêt et contact mis. Connectez-vous sur www.peugeot.pays pour plus d’informations (compatibilité, aide complémentaire, ...). 1
Sélectionner «Rechercher un téléphone» et appuyer sur OK pour valider. Sélectionner ensuite le nom du téléphone. Rechercher un téléphone p
Activer la fonction Bluetooth du téléphone et s’assurer qu’il est «visible par tous».
4 directions, déplacer le curseur sur le champs des heures et appuyer sur OK. 3. Vous pouvez alors ajuster avec la bague rotative l’heure sur le fuseau horaire de votre choix. Attention en cas de changement g d’heure été/hiver, il faudra changer de nouveau le fuseau manuellement.
Sélectionner le format souhaité à l’aide de la bague et appuyer sur OK pour valider.
Filtre par distance Désactivé Dans un rayon de 3 km Dans un rayon de 5 km
Service payant ADDR BOOK Critères de guidage

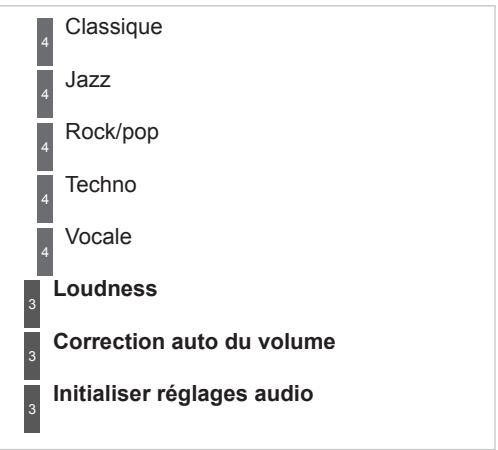

Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l’ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est protégé par un système de protection anti-piratage non reconnu par l’autoradio.
Vérifier l’état du CD : le CD ne pourra pas être lu s’il est trop endommagé. Vérifier le contenu s’il s’agit d’un CD gravé : consultez les conseils du chapitre «Audio». Le lecteur CD de l’autoradio ne lit pas les DVD. Du fait d’une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
écoutée se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s’affiche...).
émetteur n’est présent dans la zone géographique traversée.
Coupures du son de 1 à 2 secondes en mode radio.
éventuelle fréquence permettant une meilleure réception de la station.
L’arrêt est normal : le système se met en mode économie d’énergie et se coupe afin de préserver la batterie du véhicule.
Ce phénomène est normal. Le système est dépendant des informations trafic disponibles.
Augmenter le volume sonore de l’alerte au passage d’un radar.
4 satellites (appui long sur la touche SETUP, puis sélectionner «Couverture GPS»).
«Navigation» («Options de guidage» - «Critères d’exclusion»).
Je n’arrive pas à connecter mon téléphone Bluetooth.
éventuellement au maximum et augmenter le son du téléphone si nécessaire.
Je n’arrive pas à mettre à jour les POI zones à risques.
La carte SIM utilisée est une carte jumelle.
(Carte SD ou clé USB) est correctement inséré.
Consulter le réseau PEUGEOT si l’anomalie persiste. Vérifier que les données sur le MEDIA sont livrées par un partenaire officiel de PEUGEOT.
(DTMF) ne sont pas actives quand je suis en communication et je tape des numéros sur le clavier.
Lorsque le moteur est arrêté et afin de préserver la batterie, le WIP Nav se coupe après l’activation du mode Economie d’Energie.

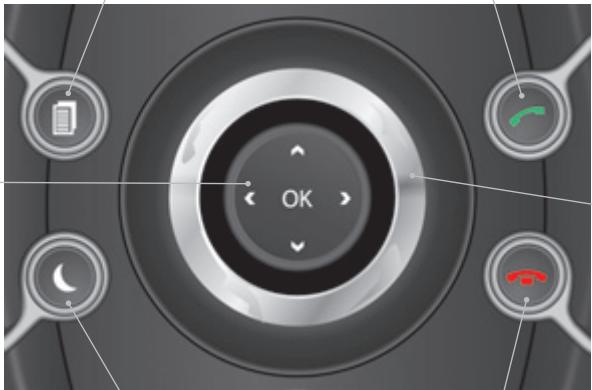

02 Commandes au volant 03 Fonctionnement général 04 Navigation - Guidage 05 Information trafic CD, mute pour la radio. Appui long : réinitialisation du système.
Accès au Menu «Radio». Affichage de la liste des stations.
«Musique». Affichage des pistes.
Appui court : menu contextuel ou validation. Appui long : menu contextuel spécifique de la liste affichée.
«SETUP». Appui long : accès à la couverture GPS et au mode démonstration.
«Téléphone». Affichage du journal des appels. Ejection du CD.
Sélection de l’affichage successif de : Radio, Carte, NAV (si navigation en cours), Téléphone (si conversation en cours), Ordinateur de bord. Appui long : affichage d’un écran noir (DARK). 262 Décrocher/Raccrocher le téléphone. Pression de plus de 2 secondes : accès au carnet d’adresses.
Rétablir le son : par appui sur une des deux touches du volume.
Appui long : recherche automatique fréquence inférieure. CD : sélection de la plage précédente. CD : pression continue : retour rapide. 263 Les mises à jour j des données cartographiques sont disponibles auprès du réseau PEUGEOT. 4
Saisir nouvelle adresse
Sélectionner les lettres de la ville une à une en validant à chaque fois par un appui sur la molette.
«Le plus rapide», «Le plus court» ou «Optimisé temps / distance» et appuyer sur la molette pour valider. Le choix d’une destination peut également se faire «Depuis carnet d’adresses» ou «Depuis dernières destinations». Depuis carnet d’adresses
WIP Navpermet d’enregistrer jusqu’à 500 fiches contact. En cours de guidage, un appui sur l’extrémité de la commande d’éclairage rappelle la dernière consigne de guidage.
Il est possible de zoomer / dézoomer sur la carte avec la molette. Il est possible de déplacer la carte ou de choisir son orientation par le menu raccourci de la CARTE PLEIN ECRAN. Appuyer sur MODE jusqu’à l’affichage de la carte en plein écran. Appuyer sur la molette puis sélectionner «Réglages carte». Sélectionner «Perspective» ou «Carte à plat» et dans ce dernier cas, sélectionner «Cap vers nord» ou «Cap véhicule».
Un appui long sur une des destinations affiche une liste d’actions dans laquelle vous pouvez choisir : Supprimer destination Effacer dernières destinations 268 Sélectionner la fiche du domicile et valider. Puis sélectionner «Editer fiche» et valider. Editer fiche
NAV ou sélectionner la fonction Menu «Navigation» et appuyer sur la molette pour valider. Menu «Navigation»
Rechercher points d’intérêt
POI proches du point d’arrivée de l’itinéraire. Proche de la destination
Le long de l’itinéraire
Menu «Navigation» et appuyer sur la molette pour valider. Menu «Navigation»
Points d’intérêt sur carte
«Rappel visuel à l’approche» et «Rappel sonore à l’approche». Paramétrer alertes zones à risques
Appuyer sur la touche TRAFFIC.
Filtre géographique
Lorsqu’on sélectionne tous les messages sur le trajet, il est recommandé d’ajouter un filtre géographique (dans un rayon de 5 km par exemple) afin de réduire le nombre de messages affichés sur la carte. Le filtre géographique suit le déplacement du véhicule.
Messages d’alertes sur trajet Messages d’alertes uniquementt Tous types de message Les messages apparaissent sur la carte et dans la liste. Pour sortir, appuyer sur ESC.
Nous préconisons un filtre sur itinéraire et un filtre autour du véhicule de : 3 km ou 5 km pour une région avec une circulation dense, 10 km pour une région avec une circulation normale, 50 km pour les longs trajets (autoroute). 275
Sélectionner la station choisie en tournant la molette et appuyer pour valider.
1 Appuyer sur la touche du clavier numérique pour rappeler la radio mémorisée.
Tout autre type de fichier (.mp4, .m3u...) ne peut être lu.
Si le disque est gravé dans un autre format, il est possible que la lecture ne s’effectue pas correctement. Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d’un CD multi-sessions, le standard Joliet est recommandé.
Appuyer sur la molette pour valider. La lecture commence.
Appuyer sur l’une des touches haut et bas pour sélectionner le dossier suivant/précédent.
Menu «Musique» et appuyer sur la molette pour valider. Menu «Musique»
La lecture et l’affichage d’une compilation MP3/WMA peuvent dépendre du programme de gravure et/ou des paramétrages utilisés. Nous vous recommandons d’utiliser le standard de gravure ISO 9660. 279 Sélectionner la fonction «Entrée auxiliaire» et appuyer sur la molette pour l’activer. Entrée auxiliaire
Connectez-vous sur www.peugeot.pays pour plus d’informations (compatibilité, aide complémentaire, ...).
Le code à saisir est affiché à l’écran du système. Certains téléphones proposent une reconnexion automatique du téléphone à chaque mise du contact. Un message confirme le jumelage.
Activer la fonction Bluetooth du téléphone et s’assurer qu’il est «visible par tous» (se référer à la notice du téléphone).
Une fois le téléphone connecté, WIP Nav peut synchroniser le carnet d’adresses et le journal des appels. Cette synchronisation peut prendre quelques minutes*.
Appuyer sur la touche PHONE.
Connectez-vous sur www.peugeot.pays pour plus d’informations (compatibilité, aide complémentaire, ...). 1
Le dernier téléphone connecté se reconnecte automatiquement. Un message confirme la connexion.
La liste des 20 derniers appels émis et reçus depuis le véhicule apparaît en dessous de Menu «Téléphone». Vous pouvez sélectionner un numéro et appuyer sur la molette pour lancer l’appel. 2
Oui Appuyer sur l’extrémité de la commande au volant pour accepter l’appel ou raccrocher l’appel en cours.
Numéroter Le choix d’un numéro peut aussi se faire à partir du carnet d’adresses. Vous pouvez sélectionner «Appel depuis carnet d’adresses». Le WIP Nav permet d’enregistrer jusqu’à 1 000 fiches (numéros de téléphone). Appuyer plus de deux secondes sur l’extrémité de la commande au volant pour accéder au carnet d’adresses. Il est possible de passer un appel directement depuis le téléphone, stationner le véhicule par mesure de sécurité. Pour effacer un numéro, appuyer sur la touche PHONE, puis un appui long sur un numéro d’appel affiche une liste d’actions dont : Effacer entrée Effacer la liste 283
Affichage (Luminosité, Harmonie de couleur, Couleur carte), Paramètres véhicule, Unités, Paramètres système.
Régler date et heure
Appuyer plus de 2 secondes sur la touche SETUP permet d’accéder à : Détails d’appareil Couverture GPS Mode démonstration
Optimisé temps / distance Rechercher points d’intérêt
Dans une ville Dans un pays Le long de l’itinéraire Options de guidage
Rappel sonore à l’approche
Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l’ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est protégé par un système de protection anti-piratage non reconnu par l’autoradio.
Vérifier l’état du CD : le CD ne pourra pas être lu s’il est trop endommagé. Vérifier le contenu s’il s’agit d’un CD gravé : consultez les conseils du chapitre «Audio». Le lecteur CD de l’autoradio ne lit pas les DVD. Du fait d’une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
La qualité de réception de la station radio écoutée se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s’affiche...).
émetteur n’est présent dans la zone géographique traversée.
Coupures du son de 1 à 2 secondes en mode radio.
éventuelle fréquence permettant une meilleure réception de la station.
Démarrer le moteur du véhicule afin d’augmenter la charge de la batterie.
Je reçois une alerte radar pour un radar qui n’est pas sur mon parcours.
Augmenter le volume sonore de l’alerte au passage d’un radar.
Vérifier que la couverture GPS est d’au moins 3 satellites (appui long sur la touche SETUP, puis sélectionner «Couverture GPS»).
Je n’arrive pas à connecter mon téléphone Bluetooth.
Augmenter le volume du WIP Nav, éventuellement au maximum et augmenter le son du téléphone si nécessaire.
Lorsque le moteur est arrêté et afin de préserver la batterie, l’autoradio peut se couper après quelques minutes.
02 Commandes au volant 03 Menu général 04 Audio 05 Lecteur USB - WIP Plug Changement de source sonore. Validation d’une sélection. Décrocher/raccrocher le téléphone. Pression de plus de 2 secondes : accès au menu du téléphone.
Rétablir le son : par appui sur une des deux touches du volume.
Pour mettre à jour cette liste, appuyer plus de deux secondes.
PRÉFÉRENCES BANDE FM puis appuyer sur OK.
En mode radio, appuyer directement sur OK pour activer / désactiver le mode RDS.
Certains systèmes anti-piratage, sur disque d’origine ou CD copiés par un graveur personnel, peuvent générer des dysfonctionnements indépendants de la qualité du lecteur d’origine. Sans appui sur la touche EJECT, insérer un CD dans le lecteur, la lecture commence automatiquement.
Maintenir appuyée une des touches pour une avance ou un retour rapide.
Sur un même disque, le lecteur CD peut lire jusqu’à 255 fichiers MP3 répartis sur 8 niveaux de répertoire. Il est cependant recommandé de se limiter à deux niveaux afin de réduire le temps d’accès à la lecture du CD. Lors de la lecture, l’arborescence des dossiers n’est pas respectée. Tous les fichiers sont affichés sur un même niveau. 1
Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d’un CD multi-sessions, le standard Joliet est recommandé. L’autoradio ne lit que les fichiers avec l’extension «.mp3» avec un taux d’échantillonnage de 22,05 KHz ou 44,1 KHz. Tout autre type de fichier (.wma, .mp4, .m3u...) ne peut être lu. Il est conseillé de rédiger les noms de fichiers avec moins de 20 caractères en excluant les caractères particuliers (ex : « ? ; ù) afin d’éviter tout problème de lecture ou d’affichage. Les CD vides ne sont pas reconnus et risquent d’endommager le système. 299
Branchez la clé à la prise, directement ou à l’aide d’un cordon. Si l’autoradio est allumé, la source USB est détectée dès sa connexion. La lecture commence automatiquement après un temps qui dépend de la capacité de la clé USB. Les formats de fichier reconnus sont .mp3 (mpeg1 layer 3 uniquement) et .wma (standard 9 uniquement, compression de 128 kbit/s). Certains formats de playlists sont acceptés (.m3u,...). Au rebranchement de la dernière clé utilisée, la reprise de la dernière musique écoutée se fait automatiquement.
Lors d’une première connexion, le classement proposé est un classement par dossier. Lors d’une reconnexion, le système de classement préalablement choisi est conservé. * Selon véhicule.
Naviguer dans la liste avec les touches gauche/droite et haut/bas. Valider la sélection en appuyant sur OK.
Maintenir appuyée une des touches pour une avance ou un retour rapide.
Artiste ou Playlist précédent / suivant de la liste de classification en cours de lecture.
Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.
ÉCRAN C (Disponible selon modèle et version) Appuyez sur la touche MENU. MENU
à l’arrêt et la clé sur le contact.
Le pilotage des morceaux d’écoute usuels est possible via les touches de la façade audio et les commandes au volant***. Les informations contextuelles peuvent être affichées à l’écran.
** Dans certains cas, la lecture des fichiers Audio doit être initiée à partir du clavier. *** Si le téléphone supporte la fonction.
Le système audio se connecte automatiquement à un téléphone nouvellement jumelé.
Sélectionner ensuite l’onglet OK sur l’écran puis valider.
Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l’ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est protégé par un système de protection anti-piratage non reconnu par l’autoradio.
Vérifier l’état du CD : le CD ne pourra pas être lu s’il est trop endommagé. Vérifier le contenu s’il s’agit d’un CD gravé : consultez les conseils du chapitre «Audio». Le lecteur CD de l’autoradio ne lit pas les DVD. Du fait d’une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
La connexion Bluetooth se coupe.
La clé est peut être corrompue.
écoutée se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s’affiche...).
émetteur n’est présent dans la zone géographique traversée.
Coupures du son de 1 à 2 secondes en mode radio.
éventuelle fréquence permettant une meilleure réception de la station.
Démarrer le moteur du véhicule afin d’augmenter la charge de la batterie.
élevée, l’autoradio bascule dans un mode automatique de protection thermique menant à une réduction du volume sonore ou à l’arrêt de la lecture CD.
Boîte de vitesses automatique 158, 173 Boîte de vitesses manuelle 153, 161, 173 Boîte manuelle pilotée 154, 161, 173 Bouchon réservoir de carburant ...87 Bouton d'appel PEUGEOT 215 Feux de position 89, 185-188 Feux de route 89, 185-187 Feux de stop 188 Feux diurnes 91, 185, 187 Feux halogènes 185 Feux indicateurs de direction124 Filet de retenue de bagages 109 Filtre à air172 Filtre à huile 172 Filtre à particules 172, 173 Filtre habitacle 172 Fixations ISOFIX 120 Mise à jour des POI 235 Mise à jour zones à risques 235, 274 Mode délestage 199 Mode économie d'énergie 199 Moteur Indicateurs de direction (clignotants) 124, 185, 188 Informations trafic (TMC) 237, 238, 275, 276 Niveau du liquide de lave-vitre 95, 171 Niveau du liquide de refroidissement 37, 171 Niveau mini carburant87 Niveaux et vérifications 169-172 Numéro de série véhicule 211
Ouverture du volet arrière85, 86
Réglage des sièges 65, 66 Réglage en hauteur des ceintures de sécurité 130, 131 Réglage en hauteur et en profondeur du volant73 Régulateur de vitesse 151 Réinitialisation de la télécommande 77 Réinitialisation des lève-vitres 81 Remise à zéro compteur kilométrique journalier 41 Remise à zéro indicateur d'entretien 39 Remontage d'une roue 183 Remorquage d'un véhicule 200 Remplacement des fusibles 190 Remplacement des lampes 185, 188, 189 Remplacement filtre à air172 Remplacement filtre à huile 172 Remplacement filtre à particules 173 Remplacement filtre habitacle ....172 Remplissage du réservoir de carburant 87, 88 Répétiteur latéral (clignotant) 187 Réservoir de carburant 87 Réservoir lave-projecteurs171
Les descriptions et figures sont données sans engagement. Automobiles PEUGEOT se réserve le droit de modifier les caractéristiques techniques, équipements et accessoires sans être tenue de mettre à jour le présent guide.
écrite d’Automobiles PEUGEOT. Pour toute intervention sur votre véhicule, adressez-vous à un atelier qualifié disposant de l’information technique, de la compétence et du matériel adapté, ce que le réseau PEUGEOT est en mesure de vous apporter.
Notice Facile
