TWSL6E201 - Sèche-linge AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Sèche-linge à condensation
Capacité de séchage	7 à 9 kg
Type de chargement	Chargement frontal
Classe énergétique	Non précisé
Consommation électrique	Non précisé
Nombre de programmes	Plus de 10
Affichage	Non précisé
Fonction anti-froissage	Oui
Départ différé	Oui
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type de filtre	Filtre à peluches
Système de sécurité	Verrouillage enfant
Couleur	Blanc
Garantie	Non précisé

FOIRE AUX QUESTIONS - TWSL6E201 AEG-ELECTROLUX

Comment réinitialiser mon AEG-ELECTROLUX TWSL6E201 ?

Pour réinitialiser votre appareil, débranchez-le pendant environ 10 minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres.

Que faire si mon appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre de l'AEG-ELECTROLUX TWSL6E201 ?

Pour nettoyer le filtre, retirez-le délicatement de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon appareil fait-il du bruit pendant le fonctionnement ?

Des bruits peuvent être normaux, mais si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'aucun objet ne bloque les ventilateurs.

Comment régler la température de mon AEG-ELECTROLUX TWSL6E201 ?

Utilisez le panneau de contrôle pour ajuster la température. Appuyez sur le bouton de température et utilisez les flèches pour sélectionner la température souhaitée.

Mon appareil ne refroidit pas correctement, que faire ?

Vérifiez que les portes sont bien fermées, que le filtre est propre et que l'appareil n'est pas surchargé. Si le problème persiste, contactez le service client.

Comment savoir si le réfrigérateur est en mode éco ?

Si le voyant éco est allumé sur le panneau de contrôle, cela signifie que l'appareil fonctionne en mode économique.

Y a-t-il une garantie pour le AEG-ELECTROLUX TWSL6E201 ?

Oui, ce produit est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel d'utilisation pour plus de détails.

MODE D'EMPLOI TWSL6E201 AEG-ELECTROLUX

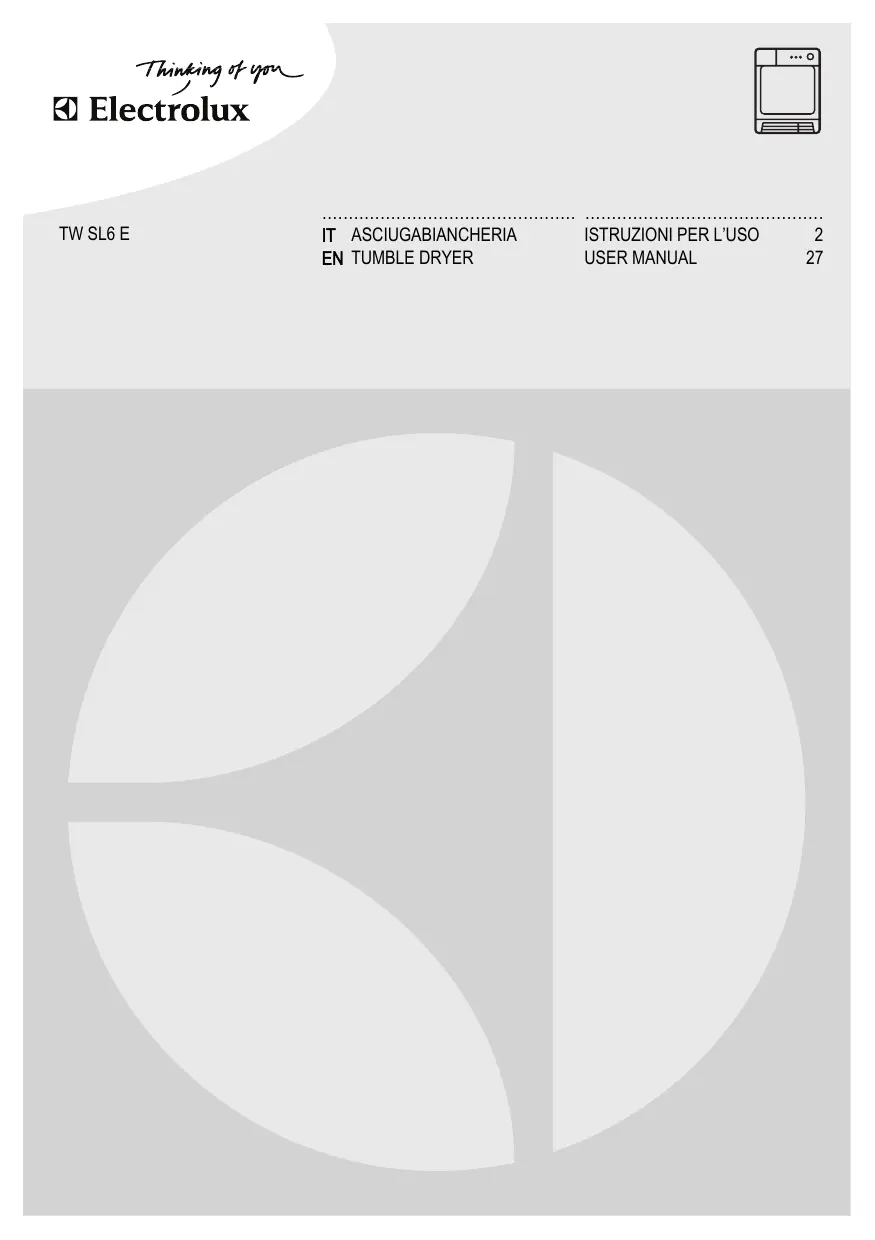

TW SL6 E

IT ASCIUGABIANCHERIA

ISTRUZIONI PER L'USO 2

EN TUMBLE DRYER

USERMANUAL 27

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il situ www.electrolux.com

INDICE

Istruzioni di sicurezza	2	Utilizzo quotidiano	14
Descrizione del prodotto	4	Consigli e suggerimenti utili	16
Accessori	5	Pulizia e cura	18
Pannello dei comandi	6	Risoluzione dei problemi	23
Preparazione al primo utilizzato	8	Dati tecnici	24
Programmi	9	Installazione	25
Funzioni	11	Considerazioni ambientali	26

Con riserva di modifiche.

ISTRUZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzato l'apparecchia-tura. Il produttore non è responsabile se un'installazione ed un uso non corretto del-l'apparecchiaatura provocano lesioni e dan-ni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

SICUREZZA DEI BABBINI E DELLE PERSONE VULNERABILI

Avvertenza! Rischio di soffocamento,
lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i detersivi fuori alla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano alla porta dell'apparecchiatura quando è aperta.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini alla supervisione.

INSTALLAZIONE

• Rimuovere tutti i materiali di imballaggio.

Non installment outilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni somite insieme al-l'apparecchiatura.
Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.
Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di fatto di 5^ o superare i 35^
- Non installare l'apparecchiatura in una posizione in cui non è possibile après completeness l'oblò.
- Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre quanti di sicurezza.
- Spostare sempre l'apparecchiatura in senso verticale.
- La superficie posteriore dell'apparecchia-tura dovrè essere appoggiata alla parete.
Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.
Assicurarsi che la moquette non ostrui-sca le aperture di ventilazione alla base dell'apparecchiatura (ove previste).
- L'aria di scarico non deve essere fuoriuscire da una cappa utilizzata per i fumi di scarico di apparecchiature che bruciano gas o altri combustibili.
- Se l'asciugabiancheria è installata sopra una lavabiancheria, utilizzato il kit di installmentazione in colonna. Il kit di installmentazione in colonna, disponibile presso il proprio rivenditore autorizzato, cui sono uscuti utilizzato solo con l'apparecchiatura indicata

nelle istruzioni, fornite con gli accessori. Leggerle attendamente prima di passare all'installazione (fare riferimento al libretto per l'installazione).
Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura.
- L'apparecchiatura può essere installata libera oppure fatto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).
- Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzato una livella. Se l'apparecchiatura non è in piano, regolare i piedini.

Collegamento elettrico

Avverenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetto del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
  Utilizzare sempre una presa elettrica con lavoro di protezione correttamente installata.
  Nonutilizzare prese multiple e prolonghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrá essere effettuato dal Centro di Assistenza del produttore.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione ri-manga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
  Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.
• Questa apparecchiatura è conforme alle direttive CEE.

UTILIZZO

Avvertenza! Vi è il rischio di incendio, esplosione, scosse elettriche o danni all'apparecchiatura

Utilizzato l'apparecchiatura escludamente in un ambiente domestico.
- Non apportare modifiche alle specifiche di但这a apparecchiatura.
- La parte finale del ciclo di asciugatura non impiega calore (ciclo di raffreddamento) per ridurre le pieghe sui capi. Se si ferma l'apparecchiatura prima della fine del ciclo di asciugatura, togliere e distendere immediatamente tutti i capi in modo da far dispersere il calore.
- Se si utilizes un ammorbidente o prodotti similii, osservare le istruzioni riportate sulla confezione.
- Non usare l'apparecchiatura alla i filtri. Pulire ilattro prima o dopo anni utilizzato.
- Eliminare possibili pilucchi accumulatisi attorno all'apparecchiatura.
- Non asciugare capi danneggiati che contengono imbottiture.
- Non asciugare capi di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili e articoli in gomma.
- Prima di asciugare capi che sono stati a fatto con sostanze quali olio di cottura, acetone, alcol, petrollio, cherosene, smacchiatori, trementina, cere e deceranti, lavarli in acqua calda con detersivo extra.
- Non asciugare capi all'interno dell'apparecchiatura se sono stati impiegati prodotti chimici industriali per la pulizia.
Assicurarsi che non vi siano accendini o cerini nelle tasche degli indumenti.
- Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le struzioni riportate sull'etichetta dei singoli capi.
Non introdure nell'apparecchiatura capi non lavati.
- Se si è lavata la biancheria using uno smacchiatore, avviare un ciclo di Extra Risciacquo prima della fase di asciugatura.
Non utilizzato l'acqua di condensa perbere o preparare cibi.Farlo potrebbecausare problemi alla salute di persona eanimali domestici.
Non sedersi o salire sull'oblo aperto.
- Rispettare il volume massimo di 8kg per il carico (fare riferimento al capitolo "Tabella programmi").

Non introdurre nell'asciugabiancheria capi sgocciolanti.

PULIZIA E MANUTENZIONE

Avverenza! Vi è il rischio di feriri o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
• Non usare acqua spray né vapeore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

LUCE INTERNA

Avverenza! Rischio di lesioni.

Radiazioni LED visibili: non guardare direttamente il fascio luminoso.

Le lampadine o le lampade alogene utilizzate in questa apparecchiatura sono specifiche per elettrodomestici. Non usarle per l'illuminazione di casa.

DESCRIZIONE DEL PRODOTTO

Per sostituire la luce interna, contattare il Centro di Assistenza.

SMALTIMENTO

Avvertenza! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

Compressore

Avvertenza! Vi è il rischio di danneggiare l'apparecchiatura.

• Il compressore e il relativoSYSTEMA all'interno dell'asciugabiancheria vengono riempiti con un agente speciale esente da CFC (Cloro-Fluoro-Carburi). Il systema deve essere a tenuta stagna. Danni al systema potrebbero causare delle perdite.

1 Contenitore dell'acqua
2 Pannello dei comandi
3 Luce cesto
4 Porta (reversible)
5 Filtro principale
6 Far scorrere il tasto per aprirre la porta dello scambiatore di calore

Fessure per il ricircolo dell'aria
8 Piedini regolabili
9 Porta dello scambiatore di calore
10 Coperchio dei filtri dello scambiatore di calore
11 Manopola di blocco
12 Targhetto dei dati

ACCESSORI

KIT DI INSTALLAZIONE IN COLONNA

Nome dell'accessorio: SKP11, STA8, STA9 Disponibile presso il vostro rivenditore autorizzato. Il kit per il montaggio può essere usato solo con le lavabiancheria specificate nel foglietto. Vedere il foglietto allegato. Leggere attendamente le istruzioni fornite con l'accessorio.

DISPLAY

Nome dell'accessorio: DK11.

Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria)

Accessorio per lo scarico dell'acqua di condensa in un lavello, un sifone, una conduc-tura, ecc. Dopo aver eseguito l'installazione, il contentitore dell'acqua viene scaricato automaticamente. Il contentitore dell'acqua deve trovarsi all'interno dell'apparecchiatura.

Il tubo installato deve trovarsi ad un'altezza tra i 50 cm e un massimo di 1 m da terra. Il tubo non deve essere attorcigliato. Se necessario, ridurre la lunghezza del tubo.

Leggere attentamente le istruzioni fornite con l'accessorio.

PIEDISTALLO CON CASSETTO

Nome dell'accessorio: PDSTP10.

Disponibile presso il vostro rivenditore autorizzato.

Per posizionare l'apparecchiatura più in alto, ad un'altezza che faciliti l'introduzione e l'estrazione della biancheria.

Il cassetto più essere utilizzato per conservare tutto ciè che riguarda la biancheria co-

me ad es.: asciugamani, prodotti per la pulizia ed altro.

Leggere attentamente le istruzioni fornite con l'accessorio.

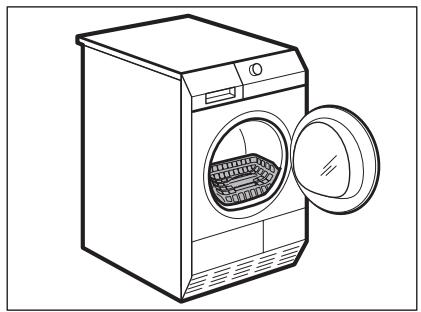

CESTELLO DI ASCIUGATURA

Nome dell'accessorio: RA5, RA6, RA11, RA12

Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria). Verificare con il rivenditore o sul sito Web se l'accessorio sia compatible con la propria apparecchiatura. Il cestello permette di eseguire un'asciugatura sicura all'interno dell'asciugabiancheria.

• scarpe sportive
  lana
• peluche
• intimo

Leggere attendamente le istruzioni fornite con l'accessorio.

PANNELLO DEI COMANDI

1 Selettore dei programmi
2 Pannello a sfioramento con display

3 Spiedelprogramma
4 Tasto On/Off ① con funzione Auto Off

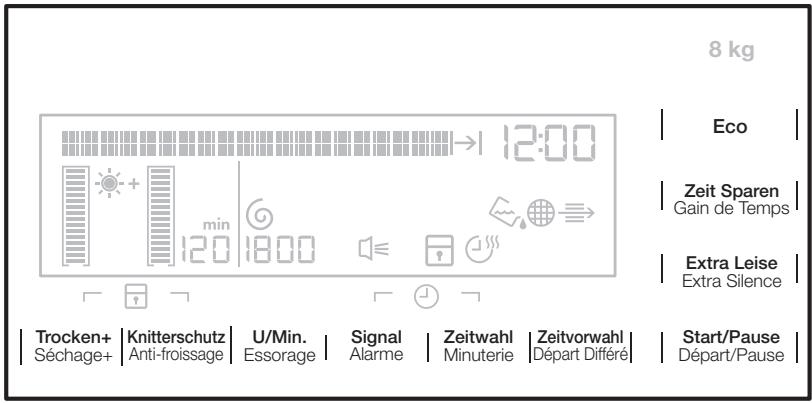

PANNELLO A SFIORAMENTO

In alternatively ai tasti, per impostare la funzione sfiorare l'area dove compare il nome della funzione. Tutte le aree comprese tra i segni verticali percepiscono le dita dell'u-tente.

Per una selezione accurata, toccare il centro dell'area tra i due segni verticali.

Non indossare i guanti quando si deve toccare il pannello per impostare la funzione. Accertarsi che il pannello sia sempre pulito e asciutto.

DISPLAY

Simbolo	Descrizione
Time of day	barra di testo
12:00	orologio
|→|2.00	durata del programma
→|16:20	orario stimato della fine del programma
→|16:30	orario stimato della fine del programma (intervallo durata programma 10 - 120 min.)
→|16:50	orario stimato della fine del programma con partenza ridardata (intervallo partenza ridardata 30 minuti - 20 ore)

Simbolo	Descrizione
[*, [*, [*, +]	grado di asciugatura extra: minimo, medio, massimo
--, [30-120min]	tempo antipiega: predefinito, intervallo (30 - 120 minuti)
600-1800	centrifuga iniziale biancheria (800 - 1800 giri/minuto) predefinita

Simbolo	Descrizione
#	spiacarico del contentatore dell'accqua
#	spiapulizia del filtro principale
#	spiapulizia dei filtri dello scambiatore di calore
#	segnale acustico attivato
#	sicurezza bambini attivata
#	funzione tempo attivata

PREPARAZIONE AL PRIMO UTILIZZO

Pulire il cesto dell'asciugabiancheria con un panno umido o impostare un programma breve (ad es. della durata di 30 minuti) con un carico di panni umidi.

All'inizio del ciclo di asciugatura (3-5 min.) il funzionamento potrebbe essere leggermente più rumoroso. Cio è dovuto all'avvio del compressore ed è un fenomeno normale per le apparecchiature alimentate da compressore, come: frigoriferi, congelatori.

LINGUA

La prima volta che si mette in funzione l'apparecchiatura viene visualizzata sul display la lingua predefinita. Si può confermare la lingua visualizzata oppure impostarne una diversa tra quella disponibili.

Per impostare un'altra lingua:

1. Ruotare il selettore programmi per impostare la propria lingua.
2. Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).

Si più cancellare lingua agli volta che lo si desidera.

Per impostare un'altra lingua:

1. Sfiorare contemporaneamente 2 funzioni (vedere le figura) e tenere premuto finché non viene visualizzato sul display il nome della lingua:

1. Ruotare il selettore programmi per impostare la nuova lingua.
2. Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).

ORLOGIO

La prima volta che si mette in funzione l'apparecchiatura viene visualizzato sul display l'orario predefinito. Si può confirmare l'orario visualizzato o impostarne uno diverso. Per impostare un'alto orario:

1. Usare il selettore dei programmi per impostare l'ora.

2. Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).

3. Usare il selettore dei programmi per impostare i minuti.

4. Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause). L'orario si può essere migliorata alla che lo si desidera.

Per impostare un altro orario:

1. Sfiorare contemporaneamente 2 funzioni (vedere le figura) e tenere premuto finché sul display non inizia a lampeggiare la cifra dell'ora.

1. Usare il selettore dei programmi per impostare l'ora.
2. Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).
3. Usare il selettore dei programmi per impostare i minuti.
4. Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).

PROGRAMMI

Programmi	Carico 1)	Proprietà	Tipo di tessuto
Cotoni (Baumwolle)
Extra (Extra-trocken)	8 kg	Asciugatura di indumenti in cotone. Grado di asciugatura: Extra (Extratrocken).
Normale (Schranktrocken) 2)3)	8 kg	Asciugatura di indumenti in cotone. Grado di asciugatura: normale.
Pronto Stiro (Bügeltrocken) 2)	8 kg	Asciugatura di indumenti in cotone. Grado di asciugatura: adatto per la stiratura.
Jeans	8 kg	Asciugatura di capi sportivi come jeans, felpe e simili, in tessuti di spessore diverso (ad esempio su colletto, polsini e cuciture).
Biancheria (Bettwäsche)	3 kg	Per asciugare biancheria da fatto come per esempio: len-zuola singole e matrimoniali, federe, copriletto.
Piumoni (Dau-nen)	3 kg	Asciugatura di piumoni singoli o matrimoniali e cuscini (con imbottitura in piume, piumini o sintetica).
Tempo (Zeit-programm)	8 kg	Asciugatura di biancheria con il tempo impostato dall'u-tente. La durata deve tenere conta del carico. Asciugatura di un capo o un carico di biancheria ridotto; si consiglia di utilizzare durate brevi.
Extra Rapido (Mix Extra Kurz)	3 kg	Asciugatura di tessuti in cotone e sintetici, aasse tempe-rature.
Sintetici (Mischgewebe)
Extra (Extra-trocken)	3,5 kg	Asciugatura di indumenti sintetici. Grado di asciugatura: extra.
Normale (Schranktroc-ken) 2)	3,5 kg	Asciugatura di indumenti sintetici. Grado di asciugatura: normale.
Pronto Stiro (Bügeltrocken)	3,5 kg	Asciugatura di indumenti sintetici. Grado di asciugatura: adatto per la stiratura.
Stiro Facile (Leichtbügeln)	1 kg (o 5 camicie)	Per asciugare disponibile tessuti come per esempio mag-liette e camicette e per poterli stirare nella nessuna fati-ca. I risultati possono essere diversa a seconda dei vari tipi di tessuto e delle loro rifiniture. Mettere direttamente i capi nell'asciugabiancheria. Dopoto il ciclo, togliere immediata-mente i capi asciutti e disponori sugli appendini.
Outdoor	2 kg	Asciugatura per indumenti per l'aria aperta, tecnici, sporti-vi, in pile, giacche impermeabili e traspiranti, giacca ade-rente dotata di interno rimovibile o rivestimento isolante in-terno.
Microfibrra (Mik- rofaser)	2 kg	Asciugatura di capi sportivi, tessuti sottili e leggeri, microfibra, poliestere, che non richiedono stiratura.
Seta (Seide)	1 kg	Asciugatura di capi in seta con aria calda e movimenti deli-cati.
Programmi	Carico 1)	Proprietà	Tipodi di tessuto
Lana (Wolle)	1 kg	Asciugatura di capi in lana. I capi divertano morbidi e sof-fici. Consigliamo di togliere i capi subito dopo la fine del programma.Il ciclo di asciugatura dei capi in lana di questa asciuga-biancheria è stato testato e APPROVATO da Woolmark Company. Il ciclo è adatto ad asciugare indumenti in lana con etichetta "lavaggio a mano", perché gli indumenti siano la-vati in un ciclo di lavaggio a mano APPROVATO da Woolmark e asciugati in asciugabiancheria seconde le struzioni forn-ité dal produttore. (M1129).Per aumento o ridurre il grado di umidità residua della biancheria è possibile utilizzato la funzione Più Asciutto (Trocken+).

1) peso massimo dei capi asciutti
2) Ai soli fini normativi:

Per effettuare un test relativo alle prestazioni, utilizzato i programmi standard indicati nel documento EN 61121. Se si rendesse necessario corrigere il grado di umidità residuo della biancheria, regolare il programma utilizzato la funzione Più Ascutto (Trocken+) .

Pulire il filtro principale e il filtro dello scambiatore di calore dopo agli ciclo.

3) Conformmente alla normativa europea, 932/2012

la funzione " Normale (Schranktrocken) " rappresenta il "Programma standard per la biancheria di cotone", Puo essere utilizzata per asciugare biancheria di cotone bagnata ottenendo i migliorori risultati di consumo di energia.

FUNZIONI

FUNZIONE PIU ASCIUTTO (TROCKEN+)

Questa funzione permette di ottenere una biancheria più asciutta. 3 sono le selezioni possibili:

minima: la selezione predefinita correlata al programma.

media: la selezione per ottenere una biancheria più asciutta.

massima: la selezione per ottenere la biancheria più asciutta possibile.

FUNZIONE ANTIPIEGA (KNITTERSCHUTZ)

Prolunga di 30, 60, 90 o 120 minuti la fase antipiega normale (30 minuti) al termine del ciclo di asciugatura. Questa funzione evita che la biancheria si sgualcisce. La biancheria può essere estratta durante la fase antipiega.

FUNZIONE CARICO CENTRIF. A (U/MIN.)

Questa funzione permette di impostare le migliorari condizioni di asciugatura della biancheria. è possibile utilizzare esta funzione se si conosce la velocità di centrifuga iniziale del lavaggio. Una velocità di centrifuga superiore riduce la quantità di acqua all'interno della biancheria.

FUNZIONE SEGNALE ACUSTICO (SIGNAL)

FUNZIONE TEMPO (ZEITWAHL)

Quando la funzione segnale acustico è attiva, viene emesso un segnale:

• al terme del ciclo
  all'inizio e alla fine della fase antipiega
• all'interruzione del ciclo

La funzione segnale acustico è sempre attiva. É possibile utilizzato esta funzione per attivare o disattivare il segnale acustico.

Funzione solo il programma Tempo (Zeitprogramm). Consente di impostare un tempo personalizzato di asciugatura compreso tra 10 min. e 2 ore (con incrementi di 10 minuti).

FUNZIONE PARTENZA RITARDATA (ZEITVORWAHL)

Consente di ridardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore.

1. Impostare il programma di asciugatura e le funzioni.
2. Premere ripeturamente il tasto Partenza Ritardata (Zeitvorwahl) finché il tempo di ritardo desiderato non compare sul display (ad es. 12h se il programma deve iniziare dopo 12 ore).
3. Per attivare la funzione Partenza Ritar-data (Zeitvorwahl), premere il tasto Avvio/Pausa (Start/Pause). Il display alla lo scorrere del tempo.

FUNZIONE ECO

Questa funzione è attiva con tutti i programmi. Non è disponibile per il programma Extra Rapido (Mix Extra Kurz). Il consumo di energia è ridotto al minimò. La funzione Eco è disattivata quando sono attive le funzioni Risparmio Tempo (Zeit Spare) o Extra Silent (Extra Leise).

FUNZIONE RISPARMIO TEMPO (ZEIT SPAREN)

Riduce la durata del ciclo allauck effetto sulla qualità di asciugatura. La durata del ciclo cui assere ridotta del 30% per i cotonie e del 40% per i sinteti. Consumo energetico elevato.

LA FUNZIONE EXTRA SILENT (EXTRA LEISE)

L'apparecchiatura riduce la rumorosità a 62 dBa perché escono effetto sul risultato di asciugatura. L'apparecchiatura funziona lentamente e imposta il ciclo più lungo.

Programmi 1)	Funzioni
	Più Asciut-to (Troc-ken+)	Anti-piega (Knit-ter-schutz)	Carico centrif. A (U/Min.)	Tempo (Zeit-wahl)	Eco2)	Rispar-mio Tempo (Zeit Spa-ren)	Extra Silent (Extra Leise)
Cotoni Extra (Baumwolle Extratrocken)	■	■	■		■	■	■
Cotoni Normale (Baumwolle Schranktrocken)	■	■	■		■	■	■
Cotoni Pronto Stiro (Baumwolle Bügeltroc-ken)	■	■	■		■	■
Jeans	■	■	■		■	■
Biancheria (Bettwäsche)	■	■	■		■
Piumoni (Daunen)	■		■		■
Tempo (Zeitprogramm)		■		■	■
Extra Rapido (Mix Extra Kurz)	■	■	■			■
Sintetici Extra (Mischge-webe Extratrocken)	■	■	■		■	■	■
Sintetici Normale (Misch-gewebe Schranktrocken)	■	■	■		■	■	■
Sintetici Pronto Stiro (Mischgewebe Bügel-trocken)	■	■	■		■	■
Stiro Facile (Leichtbü-geln)	■	■	■		■
Outdoor	■		■		■
Microfibrà (Mikrofaser)	■	■	■		■
Seta (Seide)	■		■		■
Lana (Wolle)	■			3)	■

1) Oltre al programma è possibile impostare una o più funzioni.
2) La funzione è disattivata quando sono attive le funzioni Risparmio Tempo (Zeit Sparen) o Extra Silent (Extra Leise).
3) Solo con il cestello di ascugatura; consultare il capitolo ACCESSORI

UTILIZZO QUOTIDIANO

PREPARAZIONE DELLA BIANCHERIA

Importante Asciugare esclusivamente capi idonei per essere asciugati nell'asciugabiancheria. Assicurarsi che i capi siano idonei per essere asciugati nell'asciugabiancheria. Controllare il tipo di tessuto riportato sui capi.

Tipodi tessen-to	Caratteristiche
	Idoneo per essere asciugato nell'a-sciugabiancheria
	Idoneo per essere asciugato nell'a-sciugabiancheria a temperatura nor-male
Tipodi teessu- to	Caratteristiche
©	Idoneo per essere asciugato nell'a-sciuigabiancheria a temperatura ri-dotta
®	Non idoneo per essere asciugato nell'asciugabiancheria

Preparare la biancheria in modo adeguato:

• chiudere le cerniere, abbottonare i copripiumini e annodare eventuali lacci o nastri (ad esempio quelli dei grembiuli) - la biancheria potrebbe aggrovigliarsi
• verificare che le tasche siano vuote, ri-muovere gli oggetti metallici (graffette, spille da balia, ecc.).
• rivoltare i capi con 2 strati di tessuto (ad es. nel caso di eschimo federato in cotone, lo strato in cotone deve trovari all'esterno).

Solo asciugatura:

• cotoni con programmi Cotoni (Baumwolle)
• sintetici e misti con programmi Sintetici (Mischgewebe)
• separare i tessuti colorati resistenti e quelli colorati leggeri; i colori potrebbero stingere
• jersey di cotone e maglioni solo con i programmi idonei; gli indumenti potrebbero restrangersi

Importante Non introdure un carico di biancheria superiore al massimo consentito di 8kg.

CARICO DELLA BIANCHERIA

1. Apire la porta dell'apparecchiatura
2. Caricare la biancheriaswana schiacciaria.
3. Chiudere la porta dell'apparecchiatura.

Attenzione Fare attenzione a non incastrare la biancheria tra la porta e la guarnizione di gomma.

ACCENSIONE DELL'APPARECCHIATURA

Premere il tasto On/Off ① per attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura è accesa, alcuneindicazioni vengono visualizzate sul display.

FUNZIONEAUTO OFF

Per ridurre il consumo di energia, la funzione Auto Off disattiva automaticamente l'aparecchiatura:

• se entro 5 minuti non viene premuto il tasto Avvio/Pausa (Start/Pause).
• dopo 5 minuti dal termine del programma.

Premere il tasting On/Off ① per attivare l'apparecchiatura.

IMPOSTAZIONE DI UN PROGRAMMA

Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma.

Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone e jeans. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone e jeans con un carico superiore ai 5 kg è più lungo.

FUNZIONI SPECIALI

Oltre al programma è possibile impostare una o più funzioni speciali.

Per attivare o disattivare la funzione, s Fiorare il nome della funzione desiderata.

Quando la funzione è attivata, sul display compare il symbolo corrispondente.

FUNZIONE SICUREZZA BAMBINO

La sicurezza bambini più essere impostata per evitare che giochino con l'apparecchia-tura. La funzione sicurezza bambino blocca tutti i pulsanti e il selettore programmà (que-sta funzione non blocca il pulsante ① On/Off). Per attivare la funzione sicurezza bambini sfiorare le aree delle funzioni Più Asciutto (Trocken+) e Antipiega (Knitterschutz) contemporaneamente. Quando la funzione è attivata, sul display compare il symbolo

Per disattivarla, sfiorare nuovamente le aree delle funzioni finché il symbolo non scompare.

É possibile attivare la funzione sicurezza bambini:

• prima di sfiorare la funzione Avvio/Pausa (Start/Pause) - l'apparecchiatura non può partire
• dopo aver sfiorato la funzione Avvio/Pausa (Start/Pause) - tutti i pulsanti e il selektore dei programmi sono disattivati

CONSIGLI E SUGGERIMENTI UTILI

CONSIGLI ECOLOGICI

Nonutilizzareammorbidenti perlavaredasciugare.Nell'asciugabiancheria la biancheria diventa automaticamente soffice.
- L'acqua di condensa può essere utilizzata come acqua distillata, ad esempio per la stiratura a vapore. Se necessario, puli

AVVIO DEL PROGRAMMA

Per attivare il programma, sfiorare l'area della funzione Avvio/Pausa (Start/Pause) come indicate nell'imagine. Il LED in alto inizia ad illuminarsi con una spia rossa fissa.

MODIFICA DEL PROGRAMMA

Per modificare programma, premere il tasto ① On/Off per disattivare l'apparecchiatura. Premere ① On/Off per attivare l'apparecchiatura e impostare nuovamente il programma.

AL TERMINATEL PROGRAMMA

Quando il ciclo di asciugatura è stato completato, il simbolo ① lampeggia sul display. Se la funzione Segnale Acustico è attiva, viene emesso un segnale acustico intermittente per un minuto.

Per estrarre la biancheria:

1. Premere il tasto Auto/Off per 2 secondi per disattivare l'apparecchiatura.
2. Aprière la porta dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere la porta dell'apparecchiatura.

Importante Dopo ciascun ciclo di asciugatura:

• pulire i filtri
• svuotare il contentitore dell'acqua (Consultare il capitolo PULIZIA E CURA).

re prima l'accua di condensa (ad es. con un filtro per caffe) per eliminare eventuali residui e lanugine.

• Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
  Utilizzato i volumi di carico indicati nel capitolo dei programmi.

Assicurarsi che vi sia un buon ricircolo d'aria dove è stata installata l'apparecchiatura.
- Pulirei filtridopodogi ciolo di asciugatura.
- Centrifugare accuratamente la biancheria prima dell'asciugatura.

DUREZZA DELL'ACQUA E CONDUTTIVITA

La durezza dell'acqua può essere differente in base alle diverse aree. La durezza dell'acqua ha effetto sulla conducibilità dell'acqua e sul funzionamento del sensore della conducibilità all'interno dell'apparecchiatura. Se si conosce il valore della conducibilità dell'acqua, è possibile regolare il sensore per un'asciugatura perfetta.

Per modificare la conducittività del sensore:

1. Ruotare il selettore dei programmi sul programma disponibile.
2. Sfiorare contemporaneamente 2 funzioni (vedere la figura).

Tenere premuto finché non appeare sul display uno dei seguenti simboli:

• [O] bassa conduttivita <300 μS/ cm
• [0= media conduttivita 300-600 S / cm

• [0] alta conduttività >600 μS/cm

• Sfiorare Avvio/Pausa (Start/Pause) sino ad impostare il livello voluto:

1. Per memorizzare l'impostazione, sfiorare contemporaneamente 2 funzioni comeindicato al punto 2.

SPIA DEL CONTENITORE DELL'ACQUA PIANO

Per impostazione predefinita la spia « è sempre accesa. Viene visualizzata al termine del ciclo o quando il contentatore dell'acqua è piano. Quando si usa un dispositivo esterno per svuotare il contentatore, la spia può essere spenta.

Per attivare e disattivare la spia:

1. Ruotare il selettore dei programmi sul programma disponibile.
2. Sfiorare contemporaneamente 2 funzioni (vedere la figura)

e tenere premuto fino a quando compare l'impostazione corretta:

• il symbolo é spento e la spia viene visualizzata; il symbolo écostamente spento.
• il symbolo é acceso e la spia viene visualizzata; il symbolo è attivo.

PULIZIA E CURA

PULIRE IL Filtro Principale

Al termine di anni ciclo, la spia (pulire ilchio) si illumina per ricordare che ilchio principale deve essere pulito.

Per pulire il filtro principale:

Il filtro raccoglie lanugine. La lanugine si forma durante l'asciugatura degli indumenti nell'asciugabiancheria.

1. Aprire la porta.

2. Tirare il filtro.

3. Aprire il filtrro.

4. Pulire il filtro con la mano bagnata.

Attenzione Non mettere in funzione l'asciugabiancheria nella filtrop Principale o con filtri danneggiati o intasati.

Importante Pulire il filtro principale dopo
ogni ciclo di asciugatura. Il filtrlo ostruito
aumenta la durata del ciclo e causa un
consumo di energia maggiore.

SVUOTAMENTO DEL CONTENITORE DELL'ACQUA DI CONDensa

Svuotare il contentitore dell'acqua di condensa dopo agli ciclo di asciugatura.

Per svuotare il contentitore dell'acqua di condensa:

Avvertenza! Rischio di avvelamento. L'acqua di condensa

1. Se necessario, pulire il filtro除去 l'acqua corrente con uno spazzolino. Chiudere il filtro.

2. Rimuovere la lanugine dall'attacco del filtrò. Per quello più essere usato un aspirapolvere.

3. Riposizionare il filtro nella sua sede.

Se il contentitore dell'accua di condensa è piano, il programma si arresta automaticamente e la spia ≈ svuotare il contentitore dell'accua si accende. Per proseguire con il programma, svuotare il contentitore dell'accua di condensa e premere il tasto di avvio.

Per svuotare automaticamente il contentatore dell'acqua di condensa è possibile installare un accessorio (vedere il capitolo: ACCESSORI)

1. Estrarre il contentatore dell'acqua di condensa e tenerlo in posizione orizzontale.
2. Estrarre il raccordo in plastica e svuotare il contentatore dell'acqua di condensa in una bacinella o simile.
3. Riposizionare il raccordo in plastica e il contentitore dell'acqua.

non può essere usata perbere o preparare pietanze.

L'acqua di condensa può essere utilizzata come acqua distillata, per esempio nel ferro a vapore. Tuttavia, occorre prima filtrare l'acqua di condensa (ad esempio con unhetto per caffe) per eliminare eventuali residui e pelucchi.

PULIZIA DEI FILTRI DELLO SCAMBIATORE DI CALORE

Se la spia pulire i filtri dello scambiatore di calore è accesa, i filtri devono essere puliti.

Per pulire i filtri:

La frequenza di pulizia dei filtri è correlata al tipo e la quantità di biancheria.

Se si asciuga con il carico massimo, pulire i filtri più agli eccio.

1. Aprire la porta.
2. Spostare il pulsante di rilascio alla base dell'apertura della porta ed aprire lo sportellino dello scambiatore di calore.
3. Ruotare il blocco per sbloccare il coperchio dello scambiatore di calore.
4. Abbassare il coperchio dei filtri dello scambiatore di calore.

1. Sollevare il filtro principale. Mantenere il filtrlo dello scambiatore di calore ed estrarlo alla parte inferiore dello scomparto.
2. Premere la levetta per aprire il filtro.
3. Pulire ilhetto con la mano bagnata. Se necessario, pulire ilhetto sostoo acqua corrente tiepida con uno spazzolino. Chiudere ilhetto.

1. Pulire ilhetto piccolo alla base.

2. Se necessario, una volta ogni 6 mesi, rimuovere la lanugine dalso scomparto dello scambiatore di calore. è possibile utilizzare un aspirapolvere.

3. Ripositionare il filtro piccolo e il filtro dello scambiatore di calore.

4. Chiudere il coperchio dello scambiatore di calore.
5. Bloccare il fermo finché non scatta.
6. Chiudere il coperchio dei filtri dello scambiatore di calore.
7. Chiudere lo sportellino dello scambiatore di calore.
8. Inserire ilhetto principale.

PULIZIA DEL CESTO

Avvertenza! Scollegare l'apparecchiatura prima di esquire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Ascugare le superfici pulite con un panno morbido.

Attenzione Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

Attenzione Non utilizzare

l'asciugabiancheria se i filtri dello scambiatore di calore sono bloccati a causa della lanugine. Questo potrebbe danneggiare l'asciugabiancheria.

Aumenta inolte il consumo di energia. Non utilizzare oggetti affiliati per la pulizia dello scomparto dello scambiatore di calore.

Nonutilizzare l'asciugabiancheria senza i filtri.

PULIZIA DEL PANNELLO DEI COMANDI E DELL'ALLOGGIAMENTO

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciuagare le superfici pulite con un panno morbido.

RISOLUZIONE DEI PROBLEMI

Attenzione Per pulire

l'apparecchiatura, non utilizzato detergenti per la pulizia dei mobili o corrosivi.

RISOLUZIONE DEI PROBLEMI

Problema1)	Causa possibile	Soluzione
L'asciugabiancheria non funziona.	L'asciugabiancheria non è collegata all'alimentazione.	Inserire la spina nella presa. Controllare il fusibile nella scatola elettrica (installa-zione domestica).
	La porta è aperta.	Chiudere la porta.
	Il pulsante ① On/Off non è stato pre-muto.	Premere il pulsante ① On/Off .
	La funzione Avvio/Pausa non è stata at-tivata.	Attivare la funzione Avvio/Pausa .
	L'apparecchiatura è in stand-by.	Premere il pulsante ① On/Off .
Risultati di asciugatura insoldisfa-centi.	Scelta del programma sbagliato.	Impostare il programma corretto. 2)
	Il filtrò è ostruito.	Pulire il filtrò 3)
	La funzione Più Asciutto era in modalità minima.	Modificare la funzione Più Asciutto da modalità media a massima.
	I filtri dello scambiatore di calore sono ostruiti.	Pulire i filtri dello scambiatore di calore. 3)
	Carico eccessivo.	Rispettare il volume di carico massimo.
	La griglia di ricircolo dell'aria è ostruita.	Pulire la griglia di ricircolo dell'aria nella parte inferiore dell'apparecchiatura.
	È presente dello sporco nella superficie interna del cesto.	Pulire la superficie interna del cesto.
	Durezza dell'acqua troppo elevata.	Impostare un livello corretto4).
La porta non si chiude.	Il filtrone non è bloccato in posizione.	Posizione correttamente il filtrio.
	La biancheria è bloccata tra la porta e la guarnizione.	Sistemare il carico correttamente nel ce-sto.
Err (Errore) sul display.	Si è tentato di cancellare programmato o funzione dopo l'avvio del cicho.	Spagnere e riaccendere l'asciugabian-cheria. Effettuare una nuova selezione.
	La funzione che si è tentato di attivare non può essere selezionata con il pro-gramma scelto.	Spagnere e riaccendere l'asciugabian-cheria. Effettuare una nuova selezione.
Nessuna luce nel cesto	Luce del cesto difettosa.	Contattare il Centro di Assistenza per sostituire la luce del cesto.
Il tempo scor-re in maniera insolita sul di-splay.	Il tempo residuo al termine del cicho vie-ne calculato in base al volume e all'umi-dità della biancheria.	La procedure è automatica, non si tratta di un'anomalia.
Problema1)	Causa possibile	Soluizione
Programma inattivo.	Il contentitore dell'acqua è piano.	Svuotare il contentitore dell'acqua3), atti-var la funzione Avvio/Pausa.
Ciclo di asciugatura troppo breve.	Volume di biancheria troppo ridotto.	Impostare la durata del programma.
	La biancheria è troppo asciutta.	Impostare la durata del programma o un grado di asciugatura superiore (ad es.Extra )
	I filtri sono ostrui.	Pulire i filtri.
Ciclo di asciugatura troppo lungo 5)	Carico eccessivo.	Rispettare il volume di carico massimo.
	La biancheria non è stata centrifugata a sufficientia.	Centrifugare correttamente la bianche-ria.
	Temperatura ambiente molto elevata -non si tratta di un'anomalia dell'appa-recchiatura.	Se possible, abbassare la temperature ambiente.

1) Se sul display compare un messaggio di erre (ad es. E51): Spegnere e riaccendere l'asciugabiancheria. Selezionale un nuovo programma. Attivare la funzione Avvio/Pausa. Non funzioni? - contattare il Centro di Assistenza e fornire il codice di erre.
2) seguire la descrizione del programma - consultare il capitolo PROGRAMMI
3) consultare il capitolo PULIZIA E CURA.
4) consultare la sezione DUREZZA DELL 'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI
5) Note: Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente (consultare la sezione Ciclo di asciugatura completato).

DATI TECHNICI

C E

altezza x larghezza x profondità	850 x 600 x 600 mm (massimo 640 mm)
volume del cesto	118 l
profondità massima con porta aperta	1090 mm
larghezza massima con porta aperta	950 mm
altezza regolabile	850 mm (+ 15 mm - regolazione piedini)
peso apparecchiatura	57 kg
volume carico massimo	8 kg
tensione	230 V
frequenza	50 Hz
fusabile necessario	5 A
potenza totale	1000 W
classe di efficienza energetica	A
consumo di energia elettrica kWh/ciclo 1)	1,52 kWh
consumo annuale di energia2)	89,4 kWh
tipodi uso	Domestico

temperatura ambiente per il corretto funzionamento

$$ \mathrm {d a} + 5 ^ {\circ} \mathrm {C} \mathrm {a} + 3 5 ^ {\circ} \mathrm {C} $$

1) 8 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121
2) La somma del consumo di energia per asciugare:

150 kg della biancheria di cotone con il programma Normale
+ 280 kg con il programma Pronto Stiro
+ 150 kg della biancheria sintetica con il programma Normale.

Questo è il consumo appressimativo per una famiglia di 4 persone che utilizza mediamente l'asciugabiancheria.

INSTALLAZIONE

DISIMBALLO

Attenzione

Prima di utilizzato l'apparecchiatura, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi.

Per rimuovere i blocchi in polistirolo:

1. Aprire la porta.
2. Estrarre il tubo di plastica con i blocchi in polistirolo dal cesto.

É possibile regolare l'altezza dell'asciugabiancheria. Per farlo, regolare i piedini (vedere la figura).

INSTALLAZIONE SOTTO UN PIANO

L'apparecchiatura può essere montata senza nessun supporto oppure quello il banco della cucina con la corretta spaziatura (vedere figura).

INVERSIONE DELLA PORTA

La porta può essere montata sul lato opposto dall'utente. Può essere utile per intro-durre ed estrarre la biancheria o nel caso di limitazioni per l'installazione dell'apparec-chiatura. (vedere il foglietto allegato).

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagiate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negotio che vende
apparecchi nuovi oppure si
restituiscono ai centri di raccolta ufficiali
della SENS oppure ai riciclatori ufficiali
della SENS.
La lista dei centri di raccolta ufficiali
della SENS è visible nel sito
www.sens.ch.

MATERIALI DI IMBALLAGGIO

Riciclare i materiali con il symbolo . Buttare l'imballaggio negli apposti contentitori per il riciclaggio.

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety instructions	27	Daily use	39
Product description	29	Hints and tips	40
Accessories	30	Care and cleaning	41
Control panel	31	Troubleshooting	46
Before first use	33	Technical information	48
Programmes	34	Installation	48
Functions	36	Environment concerns	49

Subject to change without notice.

SAFETY INSTRUCTIONS

Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference.

CHILDREN AND VULNERABLE PEOPLE SAFETY

Warning! Risk of suffocation, injury or permanent disability.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction for the operation of the appliance by a person who is responsible for their safety.
• Do not let children play with the appliance.
• Keep all packaging away from children.
• Keep all detergents away from children.
• Keep children and pets away from the appliance door when it is open.
• Cleaning and user maintenance shall not be made by children without supervision.

INSTALLATION

• Remove all the packaging.
• Do not install or use a damaged appliance.

• Obey the installation instruction supplied with the appliance.

• Make sure that the floor where you install the appliance is flat, stable, heat resistant and clean.

• Do not install or use the appliance where the temperature is less than 5^ or higher than 35^ .
• Do not install the appliance behind a lockable door, a sliding door or a door with a hinge on the opposite side, where the appliance door can not be fully opened.
  Always be careful when you move the appliance because it is heavy. Always wear safety gloves.
• Always move the appliance vertically.
• The rear surface of the appliance must be put against the wall.
• Make sure that there is air circulation between the appliance and the floor.
• Make sure the carpet does not obstruct the ventilation openings in the base of the appliance (if applicable).
• Exhaust air must not be discharged into a flue which is used for exhausting fumes from appliances burning gas or other fuels.
• If the tumble dryer is put on top of a washing machine, use the stacking kit. The stacking kit, available from your authorized vendor, can be used only with the appliance specified in the instructions, supplied with the accessory. Read it carefully before installation (Refer to the Installation leaflet).
• Ensure you have good ventilation in the installation room to avoid the back flow of

gases into the room from appliances burning other fuels, including open fires.

• The appliance can be installed as freestanding or below the kitchen counter with correct space (Refer to the Installation leaflet).
• When the appliance is put in its permanent position, check if it is fully level with the aid of a spirit level. If it is not, adjust the feet until it is.

Electrical connection

Warning! Risk of fire and electrical shock.

• The appliance must be earthed.
• Make sure that the electrical information on the rating plate agrees with the power supply. If not, contact an electrician.
  Always use a correctly installed shockproof socket.
• Do not use multi-plug adapters and extension cables.
• Make sure not to cause damage to the mains plug and to the mains cable. Should the appliance power supply cable need to be replaced, this must be carried out by our Service Centre.
• Connect the mains plug to the mains socket only at the end of the installation. Make sure that there is access to the mains plug after the installation.
• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.
• Do not touch the mains cable or the mains plug with wet hands.
• This appliance complies with the E.E.C. Directives.

USE

Warning! Risk of fire, explosion, electric shock or damage to the appliance

• Use this appliance in a household only.
• Do not change the specification of this appliance.
• The final part of the drying cycle occurs without heat (cool down cycle) to ensure that the items will not be damaged. If you stop the appliance before the end of the drying cycle, immediately remove

and spread out all items, so that the heat can dissipate.

• If you use fabric softener or similar products, obey the instructions on the packaging.
• Do not run the appliance without a filter. Clean the lint filter before or after each use.
• Wipe away lint that has accumulated around the appliance.
• Do not dry the damaged items which contain padding or fillings.
• Do not dry items such as foam rubber (latex foam), shower caps, waterproof textiles, rubber backed articles and clothes or pillows fitted with foam rubber pads..
• Before drying items that have been in contact with substances such as cooking oil, acetone, alcohol, petrol, kerosene, spot removers, turpentine, waxes and wax removers, wash them in hot water with an extra amount of detergent.
• Do not dry items in the appliance if industrial chemicals have been used for cleaning.
• Make sure that no gas lighters or matches have been left in the pockets of the clothing.
• Only dry fabrics which are applicable to dry in the tumble dryer. Follow the instructions on the fabric label.
• Do not dry not washed items in the appliance.
• If you have washed your laundry with a stain remover start an extra rinse cycle before you start the dryer.
• Do not drink or prepare food with the condensed water. It can cause health problems to people and pets.
• Do not sit or stand on the open door.
• Obey the maximum load volume of 8kg (refer to the "Programme chart" chapter).
• Do not dry dripping wet clothes in the tumble dryer.

CARE AND CLEANING

Warning! Risk of injury or damage to the appliance.

• Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket.

• Do not use water spray and steam to clean the appliance.

• Clean the appliance with a moist soft cloth. Only use neutral detergents. Do not use abrasive products, abrasive cleaning pads, solvents or metal objects.

INTERNAL LIGHT

Warning! Risk of injury.

Visible LED radiation, do not look directly into the beam.

The type of light bulb or halogen lamp used for this appliance, is only for household appliances. Do not use it for house lighting.

To replace the internal light, contact the Service.

• Disconnect the appliance from the mains supply.
• Cut off the mains cable and discard it.
• Remove the door catch to prevent children and pets to get closed in the appliance.

Compressor

Warning! Risk of damage of the appliance.

• The compressor and its system in the tumble dryer is filled with the special agent which is free from fluoro-chloro-hydrocarbons. This system must stay tight. The damage of the system can cause a leakage.

DISPOSAL

Warning! Risk of injury or suffocation.

PRODUCT DESCRIPTION

1 Water container
2 Control panel
3 Drum light

4 Load door (reversible)
5 Primary filter

6 Sliding button to open the heat ex-changer door
7 Airflow slots
8 Adjustable feet
9 Heat exchanger door

ACCESSORIES

STACKING KIT

Accessory name: SKP11, STA8, STA9 Available from your authorized vendor. Stacking kit can be used only with the washing machines specified in the leaflet. See the leaflet attached.

Read carefully the instructions supplied with the accessory.

DRAINING KIT

Accessory name: DK11.

It is available from your authorized vendor (can be attached to some types of the tumble dryers)

The accessory for through draining of the condensed water into a basin, siphon, gully,

10 Heat exchanger filters cover
11 Lock knob
12 Rating plate

etc. After the installation, the water container is drained automatically. The water container must stay in the appliance.

The installed hose must be on the height from minimum of 50~cm to maximum of 1 m from floor level. The hose cannot be in loop. Decrease the length of the hose if necessary.

Read carefully the instructions supplied with the accessory.

PEDESTAL WITH THE DRAWER

Accessory name: PDSTP10.

It is available from your authorized vendor.

To put the appliance higher at the level which helps to easy load and remove the laundry.

The drawer can be used for laundry storage e.g.: towels, cleaning products and more.

Read carefully the instructions supplied with the accessory.

DRYING RACK

Accessory name: RA5, RA6, RA11, RA12

It is available from your authorized vendor (can be attached to some types of the tumble dryers). Do the check with the vendor or on the web site if the accessory is compatible with your appliance.

Drying rack accessory let to dry safely in the tumble dryer:

• sport shoes
  wool
  soft toys
  lingerie

Read carefully the instructions supplied with the accessory.

CONTROL PANEL

1 The programme dial
The touch panel with the display
3 The programme indicators

4 The On/Off ① push button with the Auto Off function

TOUCH PANEL

As alternative for the buttons to set the function you must touch the area with the function name. Each area between the vertical marks senses the user finger.

For accurate selection touch the center point of the area between the vertical

marks. Do not wear gloves when you touch the panel to set the function. Make sure the panel is always clean and dry.

DISPLAY

Symbol	Description
Time of day	text bar
12:00	clock
|→12.00	programme duration
→116:20	estimated hour of the end of the programme
→116:30	estimated hour of the end of the time programme (time programme in-terval 10 min. - 120 min.)
→116:50	estimated hour of the end of the programme with delayed start (delay star interval 30 min. - 20 h.)

Symbol	Description
* , * + , * +	extra dryness level: minimum, moderate, maximum
- - , 30 - 120	anti-crease time: default, interval (30 min. - 120 min.)
600 - 1800	initial laundry centrifugation (800 - 1800 rpm) default

Symbol	Description
~	drain the water container indicator
||	clean the main filter indicator
→	clean the heat exchanger filters indicator
≤	buzzer activated
□	child lock activated
||||	time drying function activated

BEFORE FIRST USE

Clean the tumble dryer drum with a moist cloth or set a short programme (e.g. 30 minutes time programme) with the load of moist cloths.

At the beginning of drying cycle (3-5 min.) there could be a slightly higher sound level. It is because of start of the compressor that is normal for compressor powered appliances such: refrigerators, freezers .

LANGUAGE

The first time you activate the appliance the default language comes into the view on the display. You can confirm it or set the different language from available languages.

To set the different language:

1. Turn the programme dial to set your language.
2. To memorise the selection touch the Start/Pause function.

You can change the language each time you want.

To set the different language:

1. Touch at the same time 2 functions (see the illustration) and hold down until you see the language name on the display.

1. Turn the programme dial to set the new language.
2. To memorise the selection touch the Start/Pause function.

CLOCK

The first time you activate the appliance the default time comes into the view on the display. You can confirm it or set the different time.

To set the different time:

1. Turn the programme dial to set the hour.

2. To memorise the selection touch the Start/Pause function.

3. Turn the programme dial to set the minutes.
4. To memorise the selection touch the Start/Pause function.

You can change the time each time you want.

To set the different time:

1. Touch at the same time 2 functions (see the illustration) and hold down until you see the hour digit starts to flash.

1. Turn the programme dial to set the hour.
2. To memorise the selection touch the Start/Pause function.
3. Turn the programme dial to set the minutes.
4. To memorise the selection touch the Start/Pause function.

PROGRAMMES

Programmes	Load 1)	Properties	Fabric mark
Cottons (Baumwolle)
Extra Dry (Ex-tratrocken)	8 kg	To dry cotton clothing. Drying level: extra dry.	◎◎
Cupboard Dry (Schranktrocken) 2) 3)	8 kg	To dry cotton clothing. Drying level: cupboard dry.	◎◎
Iron Dry (Bügel-trocken) 2)	8 kg	To dry cotton clothing. Drying level: applicable to iron.	◎◎
Jeans	8 kg	To dry leisure clothing such as jeans, sweat-shirts of differ-ent material thicknesses (e.g. at the neck, cuffs and seams).	◎◎
Bed Linen (Bettwäsche)	3 kg	To dry bed linen such as: single and double sheet, pillow-case, bedspread.	◎◎
Duvets (Dau-nen)	3 kg	To dry single or double duvet and pillows (with feather, down or synthetic fillings).	◎◎
Time (Zeitprog- ramm)	8 kg	To dry laundry with the time set by the user. The time val- ue must be related to the load. To dry one item or small quantities of the laundry we recommend to use short times.
Extra Quick Mixed (Mix Ex- tra Kurz)	3 kg	To dry cotton and synthetic fabrics, uses low temperature.
Synthetics (Mischgewebe)
Extra Dry (Ex- tratrocken)	3,5 kg	To dry synthetic clothing. Drying level: extra dry.
Cupboard Dry (Schranktrock- en) 2)	3,5 kg	To dry synthetic clothing. Drying level: cupboard dry.
Iron Dry (Bügel- trocken)	3,5 kg	To dry synthetic clothing. Drying level: applicable to iron.
Easy Iron (Leichtbögeln)	1 kg (or 5 shirts)	To dry easy care fabrics such shirts and blouses; for mini- mum ironing effort. The results can be different for to the different types of fabric and its finish. Put fabrics in the tumble dryer straight. After the cycle, immediately remove dried fabrics and put on a cloths hanger.
Outdoor	2 kg	To dry outdoor pieces of clothing, technical, sports, pile fabrics, waterproof and breathable jackets, shell jacket teamed with a removable fleece or inner insulation.
Microfiber (Mik- rofaser)	2 kg	To dry sportswear, thin and light fabrics, microfiber, poly- ester, which are not ironed.
Silk/Lingerie (Seide)	1 kg	To dry silk/lingerie with warm air and gentle movement.
Wool (Wolle)	1 kg	To dry the cloths made of wool . The cloths become soft and cosy. We recommend to remove the cloths immedi- ately after the programme end. The wool drying cycle of this tumble drying machine has been tested and approved by The Woolmark Company. The cycle is suitable to dry wool garments which are label- led "hand wash" provided that the garments are washed in a Woolmark endorsed hand washing cycle and tumble dried according to the instructions issued by the manufac- turer. (M1129). To increase or to decrease the level of the remaining mois- ture of the laundry you can use the function Dry Plus (Trocken+).

1) maximal weight of dry clothes

2) For test institutes only:

To make a performance test use the standard programmes which are specified in the EN 61121 document. If is necessary to correct the remaining moisture level of the laundry, adjust the programme with the Dry Plus (Trocken +) function .

Clean the primary filter and heat exchanger filter after each cycle.

3) In accordance to EU Regulation 932/2012

The " Cupboard Dry (Schranktrocken) " is the "Standard Cotton Programme".

It is applicable to dry wet cotton laundry with the most satisfactory energy consumption.

FUNCTIONS

THE DRY PLUS (TROCKEN+) FUNCTION

This function helps to get the laundry more dried. There are 3 possible selections: minimum - the default selection which is related to the programme.

moderate - the selection to get the more dried laundry.

maximum — the selection to get the much more dried laundry.

THE ANTICREASE (KNITTERSCHUTZ) FUNCTION

Extends of 30, 60, 90 or 120 minutes the standard anticreate phase (30 minutes) at the end of the drying cycle. This function prevents the laundry from creases. The laundry can be removed during the anticreate phase.

THE SPUN AT RPM (U/MIN.) FUNCTION

This function helps to set the best condition to dry the laundry. If you know the initial spin speed when you washed you can use this function. Higher spin speed causes that the laundry contains less water.

THE BUZZER (SIGNAL) FUNCTION

When the buzzer function is activated you can hear the buzzer at the:

cycle end
- anti-crease phase start and end
cycle interruption

The buzzer function is by default always on.

You can use this function to activate or deactivate the sound.

THE TIME DRYING (ZEITWAHL) FUNCTION

Operates only with the Time (Zeitprogramm) programme. Lets the user to set special time of drying programme from minimum 10 min. to maximum of 2 hours (in 10 min. steps).

THE DELAY START (ZEITVORWAHL) FUNCTION

Let to delay the start of a drying programme from minimum of 30 minutes to maximum of 20 hours.

1. Set the drying programme and functions.
2. Push the Delay start (Zeitvorwahl) button again and again until the necessary time of the delay comes into the view on the display (e.g. if the programme has to start after 12 hours.)
3. To activate the Delay start (Zeitvorwahr) function, push the Start/Pause button. The time to start decreases on the display.

THE ECO FUNCTION

This function is on by default with all the programmes. Does not include the Extra Quick Mixed (Mix Extra Kurz) programme. The power consumption is at the minimum level.

The function Eco is off when the function Time Saving (Zeit Sparen) or Extra Silent (Extra Leise) are on.

THE TIME SAVING (ZEIT SPAREN) FUNCTION

Decreases the time of the cycle without the effect on the drying quality. The cycle time can be shorter by 30% on the cottons and 40% on synthetics. The appliance operates with the higher energy consumption.

THE EXTRA SILENT (EXTRA LEISE) FUNCTION

The appliance operates with low noise 62 dBa without the effect on the drying quality. The appliance operates slowly with the longer cycle time.

Programmes 1)	Functions
	Dry Plus (Trocken+)	Anti-crease (Knit-ter-schutz)	Spun at RPM (U/Min.)	Time Drying (Zeit-wahl)	Eco2)	Time Saving (Zeit-Spa-ren)	Extra Silent (Extra Leise)
Cottons Extra Dry (Baumwolle Extratrocken)	■	■	■		■	■	■
Cottons Cupboard Dry (Baumwolle Schrank-trocken)	■	■	■		■	■	■
Cottons Iron Dry (Baumwolle Bügeltrocken)	■	■	■		■	■
Jeans	■	■	■		■	■
Bed Linen (Bettwäsche)	■	■	■		■
Duvets (Daunen)	■		■		■
Time (Zeitprogramm)		■		■	■
Extra Quick Mixed (Mix Extra Kurz)	■	■	■			■
Synthetics Extra Dry (Mischgewebe Extra-trocken)	■	■	■		■	■	■
Synthetics Cupboard Dry (Mischgewebe Schranktrocken)	■	■	■		■	■	■
Synthetics Iron Dry (Mis-chgewebe Bügeltrocken)	■	■	■		■	■
Easy Iron (Leichtbögeln)	■	■	■		■
Outdoor	■		■		■
Microfiber (Mikrofaser)	■	■	■		■
Silk/Lingerie (Seide)	■		■		■
Wool (Wolle)	■			3)	■

1) Together with the programme you can set 1 or more functions.
2) The function is off when the function Time Saving (Zeit Sparen) or Extra Silent (Extra Leise) are on.
3) Only with the drying rack - see chapter ACCESSORIES

DAILY USE

PREPARING THE LAUNDRY

Important! Dry only the laundry applicable to dry in the tumble dryer. Make sure if the laundry is applicable to dry in the tumble dryer. Do the check of the fabric mark on the clothes.

Fabric mark	Property
○	Applicable to dry in the tumble dryer
◎	Applicable to dry in the tumble dryer at standard temperature
◎	Applicable to dry in the tumble dryer at decreased temperature
×	Not applicable to dry in the tumble dryer

Correctly prepare the laundry:

• close zips, button up duvet covers and attach loose ties or ribbons (e.g. ribbons of aprons) - laundry can tangle
• make sure the pockets are empty - remove metal items (paper clips, safety pins, etc.).
• turn items with 2 fabric layers inside out (e.g. cotton lined anoraks, the cotton fabric layer must be external).

Dry only:

• cotton and linen with Cottons (Baumwolle) programmes
• synthetic and mixtures with Synthetic (Mischgewebe) programmes
• separately the strong coloured textiles and the light coloured textiles - colours can bleed
• cotton jersey and knitwear only with the applicable programmes - items can shrink

Important! Do not put more laundry than the maximum load which is 8kg.

LOADING THE LAUNDRY

1. Pull the appliance door
2. Load loosely the laundry.
3. Close the appliance door.

Caution! Do not lock the laundry in between the appliance door and rubber seal.

SWITCHING ON THE APPLIANCE

Push the On/Off ① button to activate or to deactivate the appliance. When the appliance is on, some indications come in to the view on the display.

AUTO OFF FUNCTION

To decrease the energy consumption, the Auto Off function deactivates automatically the appliance:

• if the Start/Pause button was not pushed in the time of 5 minutes.
• after 5 minutes from the programme end. Push the On/Off ① button to activate the appliance.

SETTING A PROGRAMME

Use the programme dial to set the programme. The possible time to complete the programme come into view on the display.

The drying time you see is related to the load of 5kg for cotton and jeans programmes. For the other programmes the drying time is related to the recommended loads. The drying time of the cotton and jeans programmes with the load more than 5kg is longer.

SPECIAL FUNCTIONS

Together with the programme you can set 1 or more special functions.

To activate or deactivate the function touch the applicable function name.

When the function is activated the applicable symbol comes into the view on the display.

CHILD LOCK FUNCTION

The child lock can be set to prevent the children to play with the appliance. The child lock function locks all functions and the programme dial (this function does not lock ① On/Off button). To activate the child lock function touch the Dry Plus (Trocken+) and Anticreate (Knitterschutz) function surfaces at the same time. When the function is active the symbol comes into view on the display.

To deactivate touch again the above function surfaces until the symbol go out of view.

You can activate the child lock function:

• before you touch the Start/Pause function - the appliance cannot start

HINTS AND TIPS

ECOLOGICAL HINTS

• Do not use fabric softener to wash and then dry. In the tumble dryer laundry becomes soft automatically.

• Use the condensate as distilled water, e.g. for steam ironing. If it is necessary clean the condensate before (e.g. with a

• after you touch the Start/Pause function - all the push buttons and the programme dial are deactivated

STARTING A PROGRAMME

To activate the programme touch the Start/ Pause function surface as on the illustration. The LED above starts to illuminate permanently in red colour.

CHANGE A PROGRAMME

To change a programme, push the ① On/Off button to deactivate appliance. Push the ① On/Off to activate the appliance and then set the programme again.

AT THE END OF PROGRAMME

When the drying cycle is completed, the symbol flashes on the display. If the Buzzer (Signal) function is on, an acoustic signal sounds intermittently for one minute.

To remove the laundry:

1. Push the Auto/Off button for 2 seconds to deactivate the appliance.
2. Open the appliance door.
3. Remove the laundry.
4. Close the appliance door.

Important! After each drying cycle:

• clean the filters
• drain the water container (See chapter CARE AND CLEANING.)

coffee filter) to remove possible small pieces of fluff.

Always keep the airflow slots on the bottom of the appliance clear.
- Use the load volumes which are specified in the programmes chapter.

• Make sure that is good airflow in the appliance installation position.
• Clean the filters after each drying cycle.
• Spin good the laundry before drying.

WATER HARDNESS AND CONDUCTIVITY

Water hardness can be different for different locations. Water hardness has an effect on the water conductivity and the operation of the conductivity sensor in the appliance. If you know the value of the water conductivity you can adjust the sensor to dry with the better results.

To change the sensor conductivity:

1. Turn the programme dial to available programme.
2. Touch at the same time 2 functions (see the illustration).

Hold down until one of the symbols come into view on the display:

• [ ] low conductivity < 300 S/ cm
  moderate conductivity 300-600 S / cm

• cm high conductivity >600~ S/

• Touch the Start/Pause again and again until you set necessary level:

CARE AND CLEANING

CLEANING THE PRIMARY FILTER

At the end of each cycle the indicator (clean the primary filter) is on to tell you that the primary filter must be cleaned.

1. To memorise the setting touch at the same time 2 functions as are specified in the point 2.

WATER CONTAINER FULL - INDICATION

By default the indication _ is always on. It comes into the view at the end of the cycle or when the water container is full. When you use an external equipment to drain the container, the indication can be off.

To activate or deactivate the indication:

1. Turn the programme dial to available programme.

2. Touch at the same time 2 functions (see the illustration)

and hold down until you see the correct setting:

• the indication (\text{念}{\bullet}) is off and the indicator (_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ comes into the view - the indication (\text{念}{\bullet}) is permanently off
• the indication _i is on and the indicator comes into the view - the indication _i is activated

The filter collects the fluff. The fluff occurs while the cloths are dried in the tumble dryer.

To clean the primary filter:

1. Open the door.

2. Pull the filter.

3. Open the filter.

4. Use a moist hand to clean the filter.
5. If necessary clean the filter with warm water using a brush. Close the filter.

Caution! Do not operate the tumble dryer without the primary filter or with damaged or blocked filter.

Important! Clean the primary filter after each drying cycle. Clogged filter increases the cycle time and causes higher energy consumption.

DRAINING THE CONDENSED WATER CONTAINER

Drain the condensed water container after each drying cycle.

To drain the condensed water container:

Warning! Risk of poisoning. The condensed water is not applicable to drink or to prepare food.

The condensed water can be used as distilled water, e.g. for steam ironing. If necessary filter the condensed water (e.g. with a coffee filter) to remove possible residue and small pieces of fluff.

1. Remove fluff from the filter socket. For this a vacuum cleaner can be used.
2. Put the filter inside the filter socket.

If the condensed water container is full, the programme breaks off automatically and the indicator _4 drain the condensed water container is on. To continue the programme, drain the condensed water container and press the start button.

To drain the condensed water container automatically you can install draining accessory (see chapter: ACCESSORIES)

1. Pull the condensed water container and keep it in horizontal position.

2. Move the plastic connection out and drain the condensed water container into a sink or equivalent receptacle.

3. Move plastic connection in and install water container.

CLEANING THE HEAT EXCHANGER FILTERS

If the indicator clean the heat exchanger filters is on, the filters must be cleaned.

The frequency to clean the filters is related to the laundry type and its quantity. If you dry with the maximum load, clean the filters after each cycle.

To clean the filters:

1. Open the loading door.

2. Move the release button on the bottom of the door opening and open the heat exchanger door.

3. Turn the blockage to unlock the heat exchanger cover.

4. Lower the heat exchanger filters cover.
5. Lift the primary filter. Hold the heat exchanger filter and pull it out from the bottom compartment.

1. Push the hook to open the filter.

2. Use a moist hand to clean the filter. If necessary clean the filter with warm water using a brush. Close the filter.

3. Clean the small filter from the base

1. If necessary, one time for each 6 months, remove the fluff from the heat exchanger compartment. You can use a vacuum cleaner.

Caution! Do not operate the tumble dryer when the heat exchanger filters are blocked with fluff. This could cause the damage to the tumble dryer. This also increases energy consumption. Do not use sharp objects to clean the heat exchanger compartment. Do not operate the tumble dryer without the filters.

CLEANING THE DRUM

Warning! Disconnect the appliance before you clean it.

Use a standard neutral soap detergent to clean the inner surface of the drum and

TROUBLESHOOTING

1. Put the small filter and heat exchanger filter back.

2. Close the heat exchanger cover.

3. Lock the blockage until it snaps.
4. Close the heat exchanger filters cover.
5. Close the heat exchanger door.
6. Put the primary filter.

drum ribs. Dry the cleaned surfaces with a soft cloth.

Caution! Do not use abrasive materials or steel wool to clean the drum.

CLEANING THE CONTROL PANEL AND HOUSING

Use a standard neutral soap detergent to clean the control panel and housing. Use a moist cloth to clean. Dry the cleaned surfaces with a soft cloth.

Caution! Do not use furniture cleaning agents or cleaning agents which can cause corrosion to clean the appliance.

TROUBLESHOOTING

\( Problem^{1)} \)	Possible cause	Remedy
The tumble dryer does not operate.	The tumble dryer is not connected to mains supply.	Connect in at mains socket. Check fuse in fuse box (domestic installation).
	The loading door is opened.	Close the loading door.
	The ① On/Off button was not pushed.	Push the ① On/Off button.
	The Start/Pause function was not activated.	Activate the Start/Pause function.
	The appliance is in the stand-by mode.	Push the ① On/Off button.
Unsatisfactory drying results.	Incorrect programme selection.	Do the selection of the applicable pro-gramme. 2)
	The filter is clogged.	Clean the filter. 3)
	The Dry Plus function was in minimum mode.	Change the Dry Plus function to the moderate or maximum mode.
	The heat exchanger filters is clogged.	Clean the heat exchanger filters. 3)
	Too high volume of the load.	Obey the maximum load volume.
	The airflow grill is clogged.	Clean the airflow grill in the bottom of the appliance.
	Dirt on the inner surface of the drum.	Clean the inner surface of the drum.
	Too high water hardness.	Set applicable water hardness4).
	The filter not locked in the position.	Put the filter in the correct position.
	The laundry is locked between the door and the seal.	Put the load correctly in the drum.
	You try to change the programme or the function after the start of the cycle.	Turn the tumble dryer off and on. Make the new selection.
	The function you try to activate is not applicable with the selected pro-gramme.	Turn the tumble dryer off and on. Make the new selection.
Err (Error) on the display.
No drum light	Defective drum light.	Contact the service centre to replace the drum light.
Abnormally elapsing time on the dis-play.	The time to end is calculated on the basis of the volume and dampness of the laundry.	The automatic procedure - this is not the appliance malfunction.
Programme inactive.	The water container is full.	Drain the water container3), activate the Start/Pause function.
Drying cycle too short.	Too small laundry volume.	Do the selection of time programme.
	The laundry is too dry.	Do the selection of time programme or higher drying level (e.g. Extra Dry )
Drying cycle too long 5)	The filters are clogged.	Clean the filters.
	Too high volume of the load.	Obey the maximum load volume.
	The laundry not spun sufficiently.	Spin correctly the laundry.
	Very high room temperature - this is not the appliance malfunction.	If possible, lower the room temperature.

1) If there is an error message on the display (e.g. E51): Turn the tumble dryer off and on. Make a selection of the new programme. Activate the Start/Pause function. Does not operate? - contact the service centre and give the error code.
2) follow the programme description - see PROGRAMMES chapter
3) see CARE AND CLEANING chapter
4) see section WATER HARDNESS in HINTS AND TIPS chapter
5) Note: After maximum 5 hours the drying cycle ends automatically (see Drying cycle complete section).

TECHNICAL INFORMATION

C E

height x width x depth	850 x 600 x 600 mm (maximal 640 mm)
drum volume	118 l
maximum depth with the load door opened	1090 mm
maximum width with the load door opened	950 mm
adjustable height	850 mm (+ 15 mm - feet regulation)
the appliance weight	57 kg
maximum load volume	8 kg
voltage	230 V
frequency	50 Hz
necessary fuse	5 A
total power	1000 W
energy efficiency class	A
energy consumption kWh/cycle 1)	1,52 kWh
annual energy consumption2)	89,4 kWh
type of use	Domestic
permitted ambient temperature	+ 5°C to + 35°C

1) 8kg of cotton, centrifuged at 1000 rpm with reference to EN 61121
2) The sum of approximate energy consumption to dry:
150 kg of the cotton laundry with cupboard dry programme
+ 280 kg with iron dry programme
+ 150 kg of synthetic laundry with cupboard dry programme.
This is approximate consumption for the 4 person household which correctly use the tumble dryer.

INSTALLATION

UNPACKING

Caution!

Before use all parts of the transport packaging must be removed.

To remove the polystyrene blockages:

1. Open the load door.
2. Pull plastic hose with the polystyrene blockages out from the drum.

It is possible to adjust the height of the tumble dryer. To do that adjust the feet (see picture).

INSTALLATION UNDER A COUNTER

The appliance can be installed as freestanding or below the kitchen counter with correct space (see picture).

ENVIRONMENT CONCERNS

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of

THE LOAD DOOR REVERSAL

The load door can be installed by the user in the opposite side. It can help to easily put and remove the laundry or if there is a limit to install the appliance. (see separate leaflet).

this product. For more detailed information about recycling of this product, please contact your local council, your household waste disposal service or the shop where you purchased the product.

PACKAGING MATERIALS

Recycle the materials with the symbol . Put the packaging in applicable containers to recycle it.

C E
