MANUALE UTENTE TWSL6E201 AEG-ELECTROLUX
Per conoscere meglio il nostro modo di pensare, visitate il situ www.electrolux.com

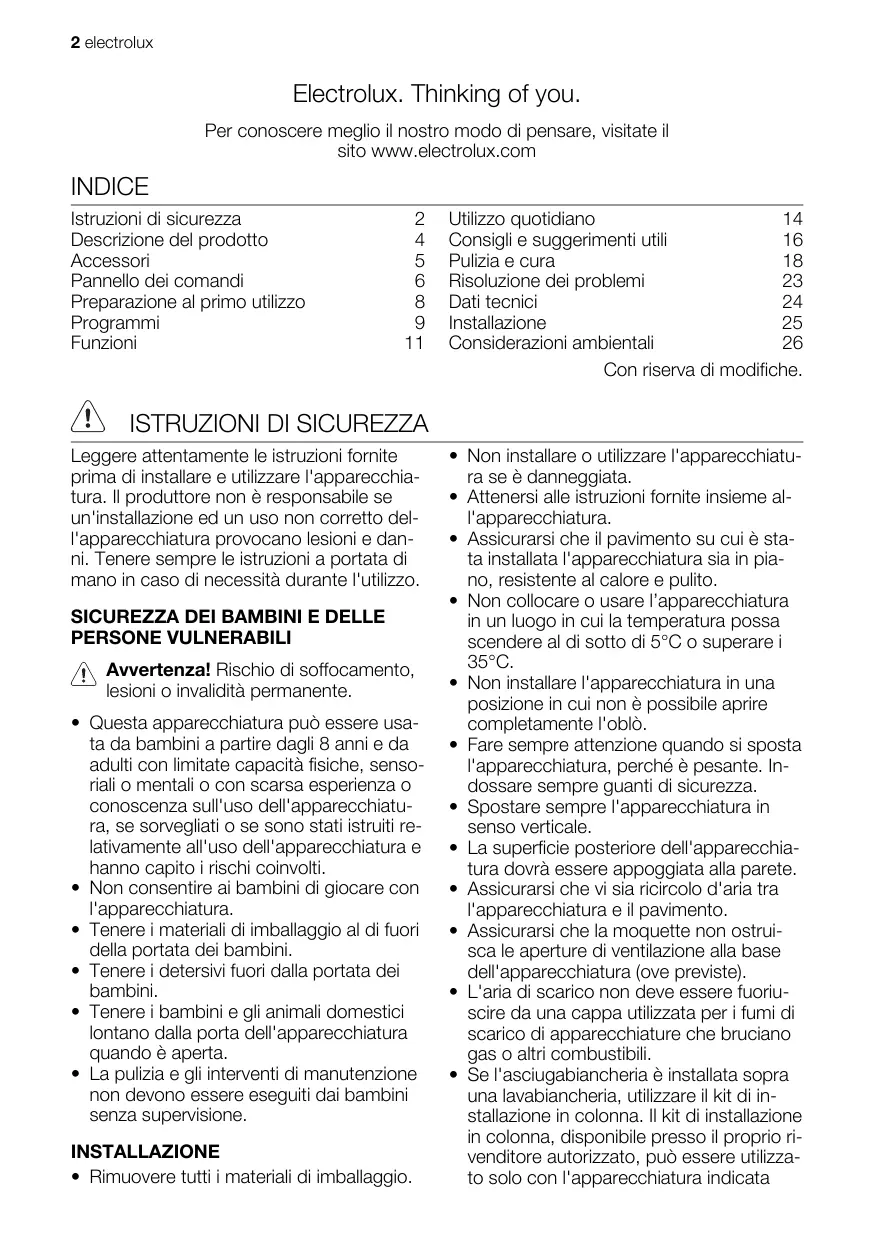

INDICE
| Istruzioni di sicurezza | 2 | Utilizzo quotidiano | 14 |
| Descrizione del prodotto | 4 | Consigli e suggerimenti utili | 16 |
| Accessori | 5 | Pulizia e cura | 18 |
| Pannello dei comandi | 6 | Risoluzione dei problemi | 23 |
| Preparazione al primo utilizzato | 8 | Dati tecnici | 24 |
| Programmi | 9 | Installazione | 25 |
| Funzioni | 11 | Considerazioni ambientali | 26 |
Con riserva di modifiche.
ISTRUZIONI DI SICUREZZA
Leggere attendamente le istruzioni fornite prima di installare e utilizzato l'apparecchia-tura. Il produttore non è responsabile se un'installazione ed un uso non corretto del-l'apparecchiaatura provocano lesioni e dan-ni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.
SICUREZZA DEI BABBINI E DELLE PERSONE VULNERABILI
Avvertenza! Rischio di soffocamento,
lesioni o invalidità permanente.
- Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
- Non consentire ai bambini di giocare con l'apparecchiatura.
- Tenere i materiali di imballaggio al di fuori della portata dei bambini.
- Tenere i detersivi fuori alla portata dei bambini.
- Tenere i bambini e gli animali domestici lontano alla porta dell'apparecchiatura quando è aperta.
- La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini alla supervisione.
INSTALLAZIONE
- Rimuovere tutti i materiali di imballaggio.
Non installment outilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni somite insieme al-l'apparecchiatura.
Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.
Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di fatto di 5^ o superare i 35^
- Non installare l'apparecchiatura in una posizione in cui non è possibile après completeness l'oblò.
- Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre quanti di sicurezza.
- Spostare sempre l'apparecchiatura in senso verticale.
- La superficie posteriore dell'apparecchia-tura dovrè essere appoggiata alla parete.
Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.
Assicurarsi che la moquette non ostrui-sca le aperture di ventilazione alla base dell'apparecchiatura (ove previste).
- L'aria di scarico non deve essere fuoriuscire da una cappa utilizzata per i fumi di scarico di apparecchiature che bruciano gas o altri combustibili.
- Se l'asciugabiancheria è installata sopra una lavabiancheria, utilizzato il kit di installmentazione in colonna. Il kit di installmentazione in colonna, disponibile presso il proprio rivenditore autorizzato, cui sono uscuti utilizzato solo con l'apparecchiatura indicata
nelle istruzioni, fornite con gli accessori. Leggerle attendamente prima di passare all'installazione (fare riferimento al libretto per l'installazione).
Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura.
- L'apparecchiatura può essere installata libera oppure fatto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).

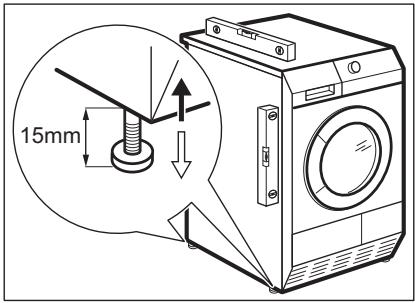

- Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzato una livella. Se l'apparecchiatura non è in piano, regolare i piedini.
Collegamento elettrico
Avverenza! Rischio di incendio e scossa elettrica.
- L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i dati elettrici riportati sulla targhetto del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
Utilizzare sempre una presa elettrica con lavoro di protezione correttamente installata.
Nonutilizzare prese multiple e prolonghe. - Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrá essere effettuato dal Centro di Assistenza del produttore.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione ri-manga accessibile dopo l'installazione.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate. - Questa apparecchiatura è conforme alle direttive CEE.
UTILIZZO
Avvertenza! Vi è il rischio di incendio, esplosione, scosse elettriche o danni all'apparecchiatura
Utilizzato l'apparecchiatura escludamente in un ambiente domestico.
- Non apportare modifiche alle specifiche di但这a apparecchiatura.
- La parte finale del ciclo di asciugatura non impiega calore (ciclo di raffreddamento) per ridurre le pieghe sui capi. Se si ferma l'apparecchiatura prima della fine del ciclo di asciugatura, togliere e distendere immediatamente tutti i capi in modo da far dispersere il calore.
- Se si utilizes un ammorbidente o prodotti similii, osservare le istruzioni riportate sulla confezione.
- Non usare l'apparecchiatura alla i filtri. Pulire ilattro prima o dopo anni utilizzato.
- Eliminare possibili pilucchi accumulatisi attorno all'apparecchiatura.
- Non asciugare capi danneggiati che contengono imbottiture.
- Non asciugare capi di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili e articoli in gomma.
- Prima di asciugare capi che sono stati a fatto con sostanze quali olio di cottura, acetone, alcol, petrollio, cherosene, smacchiatori, trementina, cere e deceranti, lavarli in acqua calda con detersivo extra.
- Non asciugare capi all'interno dell'apparecchiatura se sono stati impiegati prodotti chimici industriali per la pulizia.
Assicurarsi che non vi siano accendini o cerini nelle tasche degli indumenti.
- Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le struzioni riportate sull'etichetta dei singoli capi.
Non introdure nell'apparecchiatura capi non lavati.
- Se si è lavata la biancheria using uno smacchiatore, avviare un ciclo di Extra Risciacquo prima della fase di asciugatura.
Non utilizzato l'acqua di condensa perbere o preparare cibi.Farlo potrebbecausare problemi alla salute di persona eanimali domestici.
Non sedersi o salire sull'oblo aperto.
- Rispettare il volume massimo di 8kg per il carico (fare riferimento al capitolo "Tabella programmi").
Non introdurre nell'asciugabiancheria capi sgocciolanti.
PULIZIA E MANUTENZIONE
Avverenza! Vi è il rischio di feriri o danneggiare l'apparecchiatura.
- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
- Non usare acqua spray né vapeore per pulire l'apparecchiatura.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.
LUCE INTERNA
Avverenza! Rischio di lesioni.
Radiazioni LED visibili: non guardare direttamente il fascio luminoso.
Le lampadine o le lampade alogene utilizzate in questa apparecchiatura sono specifiche per elettrodomestici. Non usarle per l'illuminazione di casa.
DESCRIZIONE DEL PRODOTTO
Per sostituire la luce interna, contattare il Centro di Assistenza.
SMALTIMENTO
Avvertenza! Rischio di lesioni o soffocamento.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo di rete e smaltirlo.
- Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
Compressore
Avvertenza! Vi è il rischio di danneggiare l'apparecchiatura.
- Il compressore e il relativoSYSTEMA all'interno dell'asciugabiancheria vengono riempiti con un agente speciale esente da CFC (Cloro-Fluoro-Carburi). Il systema deve essere a tenuta stagna. Danni al systema potrebbero causare delle perdite.

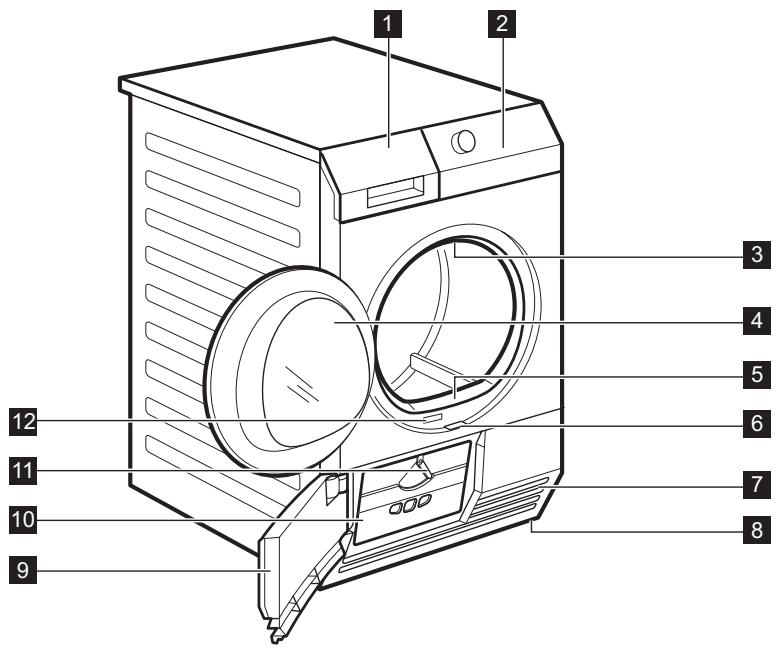

1 Contenitore dell'acqua
2 Pannello dei comandi
3 Luce cesto
4 Porta (reversible)

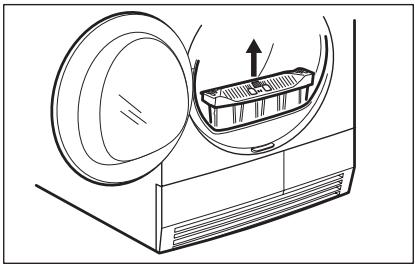

5 Filtro principale

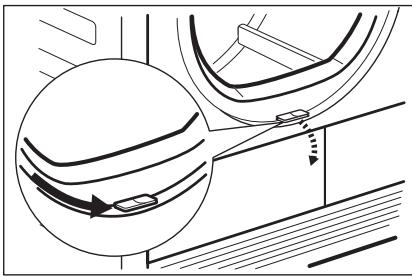

6 Far scorrere il tasto per aprirre la porta dello scambiatore di calore
Fessure per il ricircolo dell'aria
8 Piedini regolabili

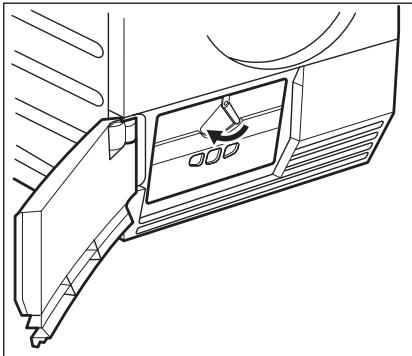

9 Porta dello scambiatore di calore

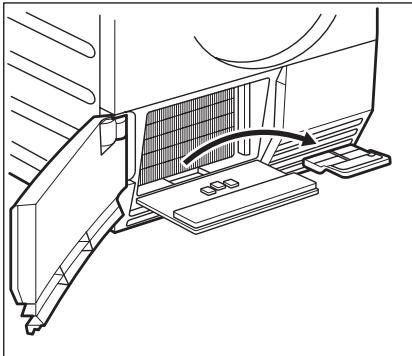

10 Coperchio dei filtri dello scambiatore di calore
11 Manopola di blocco
12 Targhetto dei dati
ACCESSORI

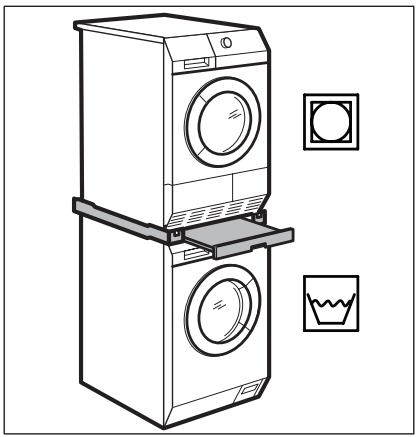

KIT DI INSTALLAZIONE IN COLONNA
Nome dell'accessorio: SKP11, STA8, STA9 Disponibile presso il vostro rivenditore autorizzato. Il kit per il montaggio può essere usato solo con le lavabiancheria specificate nel foglietto. Vedere il foglietto allegato. Leggere attendamente le istruzioni fornite con l'accessorio.
DISPLAY
Nome dell'accessorio: DK11.
Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria)

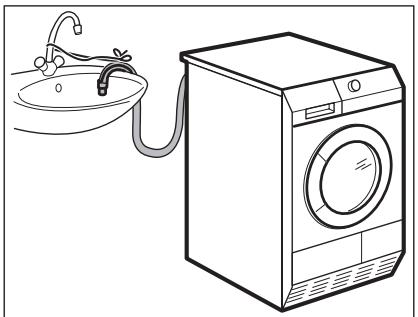

Accessorio per lo scarico dell'acqua di condensa in un lavello, un sifone, una conduc-tura, ecc. Dopo aver eseguito l'installazione, il contentitore dell'acqua viene scaricato automaticamente. Il contentitore dell'acqua deve trovarsi all'interno dell'apparecchiatura.
Il tubo installato deve trovarsi ad un'altezza tra i 50 cm e un massimo di 1 m da terra. Il tubo non deve essere attorcigliato. Se necessario, ridurre la lunghezza del tubo.
Leggere attentamente le istruzioni fornite con l'accessorio.

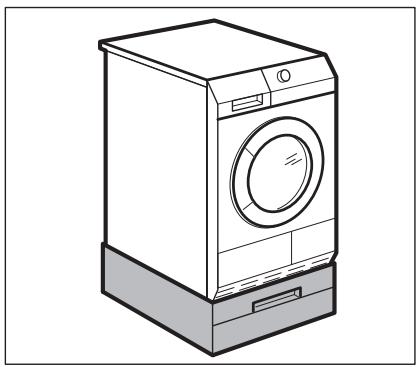

PIEDISTALLO CON CASSETTO
Nome dell'accessorio: PDSTP10.
Disponibile presso il vostro rivenditore autorizzato.
Per posizionare l'apparecchiatura più in alto, ad un'altezza che faciliti l'introduzione e l'estrazione della biancheria.
Il cassetto più essere utilizzato per conservare tutto ciè che riguarda la biancheria co-
me ad es.: asciugamani, prodotti per la pulizia ed altro.
Leggere attentamente le istruzioni fornite con l'accessorio.
Nome dell'accessorio: RA5, RA6, RA11, RA12
Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria). Verificare con il rivenditore o sul sito Web se l'accessorio sia compatible con la propria apparecchiatura. Il cestello permette di eseguire un'asciugatura sicura all'interno dell'asciugabiancheria.
- scarpe sportive
lana - peluche
- intimo
Leggere attendamente le istruzioni fornite con l'accessorio.

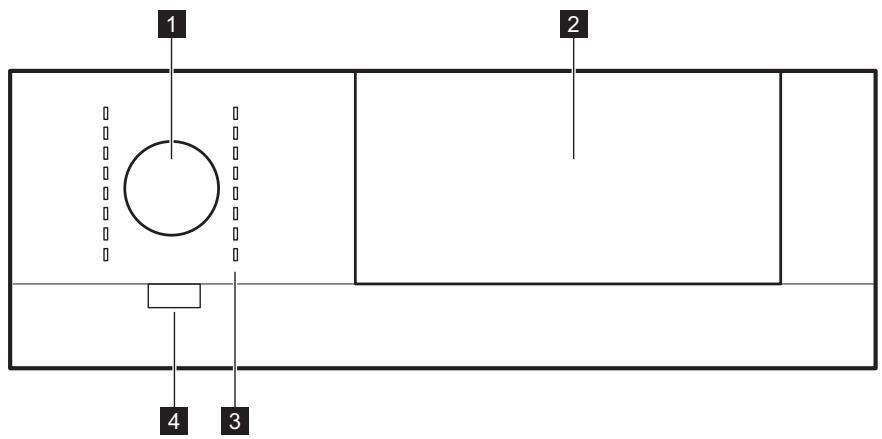

PANNELLO DEI COMANDI
1 Selettore dei programmi
2 Pannello a sfioramento con display
3 Spiedelprogramma
4 Tasto On/Off ① con funzione Auto Off
In alternatively ai tasti, per impostare la funzione sfiorare l'area dove compare il nome della funzione. Tutte le aree comprese tra i segni verticali percepiscono le dita dell'u-tente.
Per una selezione accurata, toccare il centro dell'area tra i due segni verticali.
Non indossare i guanti quando si deve toccare il pannello per impostare la funzione. Accertarsi che il pannello sia sempre pulito e asciutto.

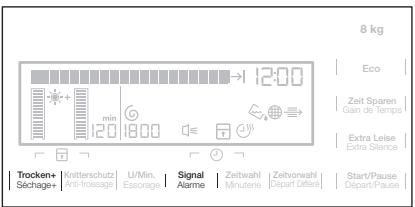

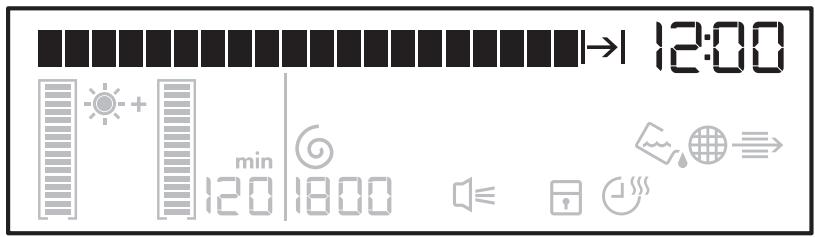

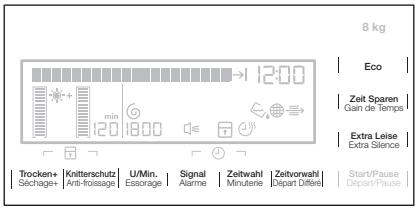

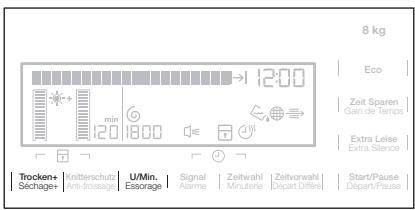

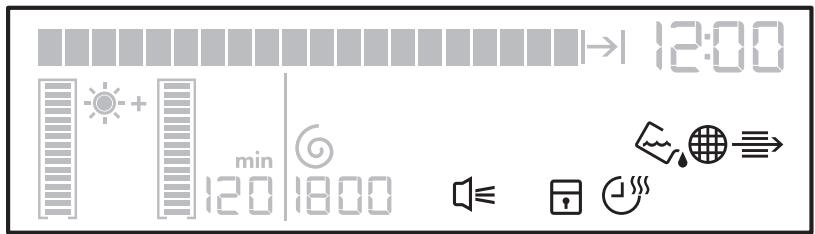

DISPLAY
| Simbolo | Descrizione |
| Time of day | barra di testo |
| 12:00 | orologio |
| |→|2.00 | durata del programma |
| →|16:20 | orario stimato della fine del programma |
| →|16:30 | orario stimato della fine del programma (intervallo durata programma 10 - 120 min.) |
| →|16:50 | orario stimato della fine del programma con partenza ridardata (intervallo partenza ridardata 30 minuti - 20 ore) |

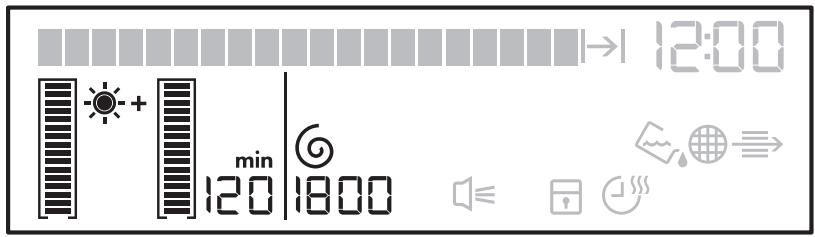

| Simbolo | Descrizione |
| [*, [*, [*, +] | grado di asciugatura extra: minimo, medio, massimo |
| --, [30-120min] | tempo antipiega: predefinito, intervallo (30 - 120 minuti) |
| 600-1800 | centrifuga iniziale biancheria (800 - 1800 giri/minuto) predefinita |
| Simbolo | Descrizione |
| # | spiacarico del contentatore dell'accqua |
| # | spiapulizia del filtro principale |
| # | spiapulizia dei filtri dello scambiatore di calore |
| # | segnale acustico attivato |

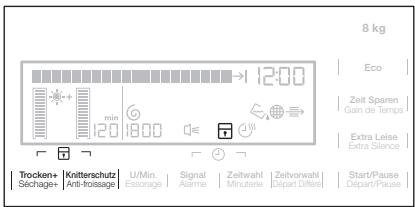

| # | sicurezza bambini attivata |
| # | funzione tempo attivata |
PREPARAZIONE AL PRIMO UTILIZZO
Pulire il cesto dell'asciugabiancheria con un panno umido o impostare un programma breve (ad es. della durata di 30 minuti) con un carico di panni umidi.
All'inizio del ciclo di asciugatura (3-5 min.) il funzionamento potrebbe essere leggermente più rumoroso. Cio è dovuto all'avvio del compressore ed è un fenomeno normale per le apparecchiature alimentate da compressore, come: frigoriferi, congelatori.

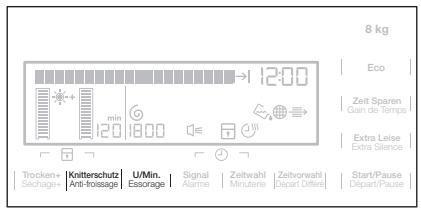

LINGUA
La prima volta che si mette in funzione l'apparecchiatura viene visualizzata sul display la lingua predefinita. Si può confermare la lingua visualizzata oppure impostarne una diversa tra quella disponibili.
Per impostare un'altra lingua:
- Ruotare il selettore programmi per impostare la propria lingua.
- Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).
Si più cancellare lingua agli volta che lo si desidera.
Per impostare un'altra lingua:
- Sfiorare contemporaneamente 2 funzioni (vedere le figura) e tenere premuto finché non viene visualizzato sul display il nome della lingua:
- Ruotare il selettore programmi per impostare la nuova lingua.
- Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).
ORLOGIO
La prima volta che si mette in funzione l'apparecchiatura viene visualizzato sul display l'orario predefinito. Si può confirmare l'orario visualizzato o impostarne uno diverso. Per impostare un'alto orario:
- Usare il selettore dei programmi per impostare l'ora.
-
Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).
-
Usare il selettore dei programmi per impostare i minuti.
- Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause). L'orario si può essere migliorata alla che lo si desidera.
Per impostare un altro orario:
- Sfiorare contemporaneamente 2 funzioni (vedere le figura) e tenere premuto finché sul display non inizia a lampeggiare la cifra dell'ora.
- Usare il selettore dei programmi per impostare l'ora.
- Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).
- Usare il selettore dei programmi per impostare i minuti.
- Per memorizzare la selezione, sfiorare la funzione Avvio/Pausa (Start/Pause).
PROGRAMMI
| Programmi | Carico 1) | Proprietà | Tipo di tessuto |
| Cotoni (Baumwolle) | |||
| Extra (Extra-trocken) | 8 kg | Asciugatura di indumenti in cotone. Grado di asciugatura: Extra (Extratrocken). | |
| Normale (Schranktrocken) 2)3) | 8 kg | Asciugatura di indumenti in cotone. Grado di asciugatura: normale. | |
| Pronto Stiro (Bügeltrocken) 2) | 8 kg | Asciugatura di indumenti in cotone. Grado di asciugatura: adatto per la stiratura. | |
| Jeans | 8 kg | Asciugatura di capi sportivi come jeans, felpe e simili, in tessuti di spessore diverso (ad esempio su colletto, polsini e cuciture). | |
| Biancheria (Bettwäsche) | 3 kg | Per asciugare biancheria da fatto come per esempio: len-zuola singole e matrimoniali, federe, copriletto. | |
| Piumoni (Dau-nen) | 3 kg | Asciugatura di piumoni singoli o matrimoniali e cuscini (con imbottitura in piume, piumini o sintetica). | |
| Tempo (Zeit-programm) | 8 kg | Asciugatura di biancheria con il tempo impostato dall'u-tente. La durata deve tenere conta del carico. Asciugatura di un capo o un carico di biancheria ridotto; si consiglia di utilizzare durate brevi. | |
| Extra Rapido (Mix Extra Kurz) | 3 kg | Asciugatura di tessuti in cotone e sintetici, aasse tempe-rature. | |
| Sintetici (Mischgewebe) | |||
| Extra (Extra-trocken) | 3,5 kg | Asciugatura di indumenti sintetici. Grado di asciugatura: extra. | |
| Normale (Schranktroc-ken) 2) | 3,5 kg | Asciugatura di indumenti sintetici. Grado di asciugatura: normale. | |
| Pronto Stiro (Bügeltrocken) | 3,5 kg | Asciugatura di indumenti sintetici. Grado di asciugatura: adatto per la stiratura. | |
| Stiro Facile (Leichtbügeln) | 1 kg (o 5 camicie) | Per asciugare disponibile tessuti come per esempio mag-liette e camicette e per poterli stirare nella nessuna fati-ca. I risultati possono essere diversa a seconda dei vari tipi di tessuto e delle loro rifiniture. Mettere direttamente i capi nell'asciugabiancheria. Dopoto il ciclo, togliere immediata-mente i capi asciutti e disponori sugli appendini. | |
| Outdoor | 2 kg | Asciugatura per indumenti per l'aria aperta, tecnici, sporti-vi, in pile, giacche impermeabili e traspiranti, giacca ade-rente dotata di interno rimovibile o rivestimento isolante in-terno. | |
| Microfibrra (Mik- rofaser) | 2 kg | Asciugatura di capi sportivi, tessuti sottili e leggeri, microfibra, poliestere, che non richiedono stiratura. | |
| Seta (Seide) | 1 kg | Asciugatura di capi in seta con aria calda e movimenti deli-cati. | |
| Programmi | Carico 1) | Proprietà | Tipodi di tessuto |
| Lana (Wolle) | 1 kg | Asciugatura di capi in lana. I capi divertano morbidi e sof-fici. Consigliamo di togliere i capi subito dopo la fine del programma.Il ciclo di asciugatura dei capi in lana di questa asciuga-biancheria è stato testato e APPROVATO da Woolmark Company. Il ciclo è adatto ad asciugare indumenti in lana con etichetta "lavaggio a mano", perché gli indumenti siano la-vati in un ciclo di lavaggio a mano APPROVATO da Woolmark e asciugati in asciugabiancheria seconde le struzioni forn-ité dal produttore. (M1129).Per aumento o ridurre il grado di umidità residua della biancheria è possibile utilizzato la funzione Più Asciutto (Trocken+). | |
1) peso massimo dei capi asciutti
2) Ai soli fini normativi:
Per effettuare un test relativo alle prestazioni, utilizzato i programmi standard indicati nel documento EN 61121. Se si rendesse necessario corrigere il grado di umidità residuo della biancheria, regolare il programma utilizzato la funzione Più Ascutto (Trocken+) .
Pulire il filtro principale e il filtro dello scambiatore di calore dopo agli ciclo.
3) Conformmente alla normativa europea, 932/2012
la funzione " Normale (Schranktrocken) " rappresenta il "Programma standard per la biancheria di cotone", Puo essere utilizzata per asciugare biancheria di cotone bagnata ottenendo i migliorori risultati di consumo di energia.
FUNZIONI
FUNZIONE PIU ASCIUTTO (TROCKEN+)
Questa funzione permette di ottenere una biancheria più asciutta. 3 sono le selezioni possibili:
minima: la selezione predefinita correlata al programma.
media: la selezione per ottenere una biancheria più asciutta.
massima: la selezione per ottenere la biancheria più asciutta possibile.
FUNZIONE ANTIPIEGA (KNITTERSCHUTZ)
Prolunga di 30, 60, 90 o 120 minuti la fase antipiega normale (30 minuti) al termine del ciclo di asciugatura. Questa funzione evita che la biancheria si sgualcisce. La biancheria può essere estratta durante la fase antipiega.
FUNZIONE CARICO CENTRIF. A (U/MIN.)
Questa funzione permette di impostare le migliorari condizioni di asciugatura della biancheria. è possibile utilizzare esta funzione se si conosce la velocità di centrifuga iniziale del lavaggio. Una velocità di centrifuga superiore riduce la quantità di acqua all'interno della biancheria.
FUNZIONE SEGNALE ACUSTICO (SIGNAL)
Quando la funzione segnale acustico è attiva, viene emesso un segnale:
- al terme del ciclo
all'inizio e alla fine della fase antipiega - all'interruzione del ciclo
La funzione segnale acustico è sempre attiva. É possibile utilizzato esta funzione per attivare o disattivare il segnale acustico.
Funzione solo il programma Tempo (Zeitprogramm). Consente di impostare un tempo personalizzato di asciugatura compreso tra 10 min. e 2 ore (con incrementi di 10 minuti).
Consente di ridardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore.
- Impostare il programma di asciugatura e le funzioni.
- Premere ripeturamente il tasto Partenza Ritardata (Zeitvorwahl) finché il tempo di ritardo desiderato non compare sul display (ad es. 12h se il programma deve iniziare dopo 12 ore).
- Per attivare la funzione Partenza Ritar-data (Zeitvorwahl), premere il tasto Avvio/Pausa (Start/Pause). Il display alla lo scorrere del tempo.
FUNZIONE ECO
Questa funzione è attiva con tutti i programmi. Non è disponibile per il programma Extra Rapido (Mix Extra Kurz). Il consumo di energia è ridotto al minimò. La funzione Eco è disattivata quando sono attive le funzioni Risparmio Tempo (Zeit Spare) o Extra Silent (Extra Leise).
FUNZIONE RISPARMIO TEMPO (ZEIT SPAREN)
Riduce la durata del ciclo allauck effetto sulla qualità di asciugatura. La durata del ciclo cui assere ridotta del 30% per i cotonie e del 40% per i sinteti. Consumo energetico elevato.
LA FUNZIONE EXTRA SILENT (EXTRA LEISE)
L'apparecchiatura riduce la rumorosità a 62 dBa perché escono effetto sul risultato di asciugatura. L'apparecchiatura funziona lentamente e imposta il ciclo più lungo.
| Programmi 1) | Funzioni | ||||||
| Più Asciut-to (Troc-ken+) | Anti-piega (Knit-ter-schutz) | Carico centrif. A (U/Min.) | Tempo (Zeit-wahl) | Eco2) | Rispar-mio Tempo (Zeit Spa-ren) | Extra Silent (Extra Leise) | |
| Cotoni Extra (Baumwolle Extratrocken) | ■ | ■ | ■ | ■ | ■ | ■ | |
| Cotoni Normale (Baumwolle Schranktrocken) | ■ | ■ | ■ | ■ | ■ | ■ | |
| Cotoni Pronto Stiro (Baumwolle Bügeltroc-ken) | ■ | ■ | ■ | ■ | ■ | ||
| Jeans | ■ | ■ | ■ | ■ | ■ | ||
| Biancheria (Bettwäsche) | ■ | ■ | ■ | ■ | |||
| Piumoni (Daunen) | ■ | ■ | ■ | ||||
| Tempo (Zeitprogramm) | ■ | ■ | ■ | ||||
| Extra Rapido (Mix Extra Kurz) | ■ | ■ | ■ | ■ | |||
| Sintetici Extra (Mischge-webe Extratrocken) | ■ | ■ | ■ | ■ | ■ | ■ | |
| Sintetici Normale (Misch-gewebe Schranktrocken) | ■ | ■ | ■ | ■ | ■ | ■ | |
| Sintetici Pronto Stiro (Mischgewebe Bügel-trocken) | ■ | ■ | ■ | ■ | ■ | ||
| Stiro Facile (Leichtbü-geln) | ■ | ■ | ■ | ■ | |||
| Outdoor | ■ | ■ | ■ | ||||
| Microfibrà (Mikrofaser) | ■ | ■ | ■ | ■ | |||
| Seta (Seide) | ■ | ■ | ■ | ||||
| Lana (Wolle) | ■ | 3) | ■ | ||||
1) Oltre al programma è possibile impostare una o più funzioni.
2) La funzione è disattivata quando sono attive le funzioni Risparmio Tempo (Zeit Sparen) o Extra Silent (Extra Leise).
3) Solo con il cestello di ascugatura; consultare il capitolo ACCESSORI
UTILIZZO QUOTIDIANO
PREPARAZIONE DELLA BIANCHERIA
Importante Asciugare esclusivamente capi idonei per essere asciugati nell'asciugabiancheria. Assicurarsi che i capi siano idonei per essere asciugati nell'asciugabiancheria. Controllare il tipo di tessuto riportato sui capi.
| Tipodi tessen-to | Caratteristiche |
| Idoneo per essere asciugato nell'a-sciugabiancheria | |
| Idoneo per essere asciugato nell'a-sciugabiancheria a temperatura nor-male | |
| Tipodi teessu- to | Caratteristiche |
| © | Idoneo per essere asciugato nell'a-sciuigabiancheria a temperatura ri-dotta |
| ® | Non idoneo per essere asciugato nell'asciugabiancheria |
Preparare la biancheria in modo adeguato:
- chiudere le cerniere, abbottonare i copripiumini e annodare eventuali lacci o nastri (ad esempio quelli dei grembiuli) - la biancheria potrebbe aggrovigliarsi
- verificare che le tasche siano vuote, ri-muovere gli oggetti metallici (graffette, spille da balia, ecc.).
- rivoltare i capi con 2 strati di tessuto (ad es. nel caso di eschimo federato in cotone, lo strato in cotone deve trovari all'esterno).
Solo asciugatura:
- cotoni con programmi Cotoni (Baumwolle)
- sintetici e misti con programmi Sintetici (Mischgewebe)
- separare i tessuti colorati resistenti e quelli colorati leggeri; i colori potrebbero stingere
- jersey di cotone e maglioni solo con i programmi idonei; gli indumenti potrebbero restrangersi
Importante Non introdure un carico di biancheria superiore al massimo consentito di 8kg.
CARICO DELLA BIANCHERIA
- Apire la porta dell'apparecchiatura
- Caricare la biancheriaswana schiacciaria.
- Chiudere la porta dell'apparecchiatura.
Attenzione Fare attenzione a non incastrare la biancheria tra la porta e la guarnizione di gomma.
ACCENSIONE DELL'APPARECCHIATURA
Premere il tasto On/Off ① per attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura è accesa, alcuneindicazioni vengono visualizzate sul display.
FUNZIONEAUTO OFF
Per ridurre il consumo di energia, la funzione Auto Off disattiva automaticamente l'aparecchiatura:
- se entro 5 minuti non viene premuto il tasto Avvio/Pausa (Start/Pause).
- dopo 5 minuti dal termine del programma.
Premere il tasting On/Off ① per attivare l'apparecchiatura.
IMPOSTAZIONE DI UN PROGRAMMA
Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma.
Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone e jeans. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone e jeans con un carico superiore ai 5 kg è più lungo.
FUNZIONI SPECIALI
Oltre al programma è possibile impostare una o più funzioni speciali.
Per attivare o disattivare la funzione, s Fiorare il nome della funzione desiderata.
Quando la funzione è attivata, sul display compare il symbolo corrispondente.
FUNZIONE SICUREZZA BAMBINO
La sicurezza bambini più essere impostata per evitare che giochino con l'apparecchia-tura. La funzione sicurezza bambino blocca tutti i pulsanti e il selettore programmà (que-sta funzione non blocca il pulsante ① On/Off). Per attivare la funzione sicurezza bambini sfiorare le aree delle funzioni Più Asciutto (Trocken+) e Antipiega (Knitterschutz) contemporaneamente. Quando la funzione è attivata, sul display compare il symbolo
Per disattivarla, sfiorare nuovamente le aree delle funzioni finché il symbolo non scompare.
É possibile attivare la funzione sicurezza bambini:
- prima di sfiorare la funzione Avvio/Pausa (Start/Pause) - l'apparecchiatura non può partire
- dopo aver sfiorato la funzione Avvio/Pausa (Start/Pause) - tutti i pulsanti e il selektore dei programmi sono disattivati
CONSIGLI E SUGGERIMENTI UTILI
CONSIGLI ECOLOGICI
Nonutilizzareammorbidenti perlavaredasciugare.Nell'asciugabiancheria la biancheria diventa automaticamente soffice.
- L'acqua di condensa può essere utilizzata come acqua distillata, ad esempio per la stiratura a vapore. Se necessario, puli
AVVIO DEL PROGRAMMA
Per attivare il programma, sfiorare l'area della funzione Avvio/Pausa (Start/Pause) come indicate nell'imagine. Il LED in alto inizia ad illuminarsi con una spia rossa fissa.
MODIFICA DEL PROGRAMMA
Per modificare programma, premere il tasto ① On/Off per disattivare l'apparecchiatura. Premere ① On/Off per attivare l'apparecchiatura e impostare nuovamente il programma.
AL TERMINATEL PROGRAMMA
Quando il ciclo di asciugatura è stato completato, il simbolo ① lampeggia sul display. Se la funzione Segnale Acustico è attiva, viene emesso un segnale acustico intermittente per un minuto.
Per estrarre la biancheria:
- Premere il tasto Auto/Off per 2 secondi per disattivare l'apparecchiatura.
- Aprière la porta dell'apparecchiatura.
- Estrarre la biancheria.
- Chiudere la porta dell'apparecchiatura.
Importante Dopo ciascun ciclo di asciugatura:
- pulire i filtri
- svuotare il contentitore dell'acqua (Consultare il capitolo PULIZIA E CURA).
re prima l'accua di condensa (ad es. con un filtro per caffe) per eliminare eventuali residui e lanugine.
- Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
Utilizzato i volumi di carico indicati nel capitolo dei programmi.
Assicurarsi che vi sia un buon ricircolo d'aria dove è stata installata l'apparecchiatura.
- Pulirei filtridopodogi ciolo di asciugatura.
- Centrifugare accuratamente la biancheria prima dell'asciugatura.
DUREZZA DELL'ACQUA E CONDUTTIVITA
La durezza dell'acqua può essere differente in base alle diverse aree. La durezza dell'acqua ha effetto sulla conducibilità dell'acqua e sul funzionamento del sensore della conducibilità all'interno dell'apparecchiatura. Se si conosce il valore della conducibilità dell'acqua, è possibile regolare il sensore per un'asciugatura perfetta.
Per modificare la conducittività del sensore:
- Ruotare il selettore dei programmi sul programma disponibile.
- Sfiorare contemporaneamente 2 funzioni (vedere la figura).
Tenere premuto finché non appeare sul display uno dei seguenti simboli:
- [O] bassa conduttivita <300 μS/ cm
- [0= media conduttivita 300-600 S / cm
-
[0] alta conduttività >600 μS/cm
-
Sfiorare Avvio/Pausa (Start/Pause) sino ad impostare il livello voluto:
- Per memorizzare l'impostazione, sfiorare contemporaneamente 2 funzioni comeindicato al punto 2.
SPIA DEL CONTENITORE DELL'ACQUA PIANO
Per impostazione predefinita la spia « è sempre accesa. Viene visualizzata al termine del ciclo o quando il contentatore dell'acqua è piano. Quando si usa un dispositivo esterno per svuotare il contentatore, la spia può essere spenta.
Per attivare e disattivare la spia:
- Ruotare il selettore dei programmi sul programma disponibile.
- Sfiorare contemporaneamente 2 funzioni (vedere la figura)
e tenere premuto fino a quando compare l'impostazione corretta:
- il symbolo é spento e la spia viene visualizzata; il symbolo écostamente spento.
- il symbolo é acceso e la spia viene visualizzata; il symbolo è attivo.
PULIZIA E CURA
PULIRE IL Filtro Principale
Al termine di anni ciclo, la spia (pulire ilchio) si illumina per ricordare che ilchio principale deve essere pulito.
Per pulire il filtro principale:
Il filtro raccoglie lanugine. La lanugine si forma durante l'asciugatura degli indumenti nell'asciugabiancheria.
- Aprire la porta.
-

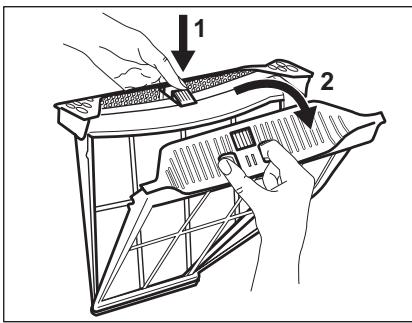

Tirare il filtro.
-

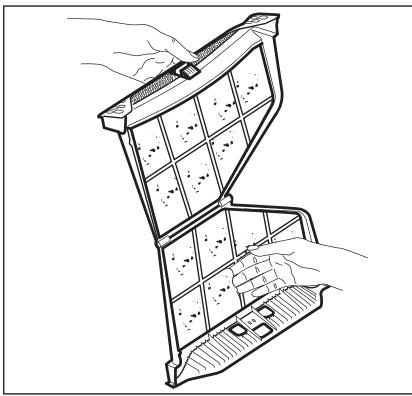

Aprire il filtrro.
- Pulire il filtro con la mano bagnata.
Attenzione Non mettere in funzione l'asciugabiancheria nella filtrop Principale o con filtri danneggiati o intasati.
Importante Pulire il filtro principale dopo
ogni ciclo di asciugatura. Il filtrlo ostruito
aumenta la durata del ciclo e causa un
consumo di energia maggiore.
SVUOTAMENTO DEL CONTENITORE DELL'ACQUA DI CONDensa
Svuotare il contentitore dell'acqua di condensa dopo agli ciclo di asciugatura.
Per svuotare il contentitore dell'acqua di condensa:
Avvertenza! Rischio di avvelamento. L'acqua di condensa
-

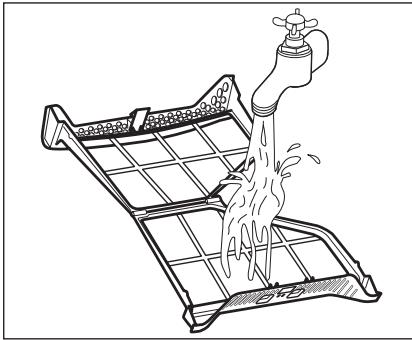

Se necessario, pulire il filtro除去 l'acqua corrente con uno spazzolino. Chiudere il filtro.
-
Rimuovere la lanugine dall'attacco del filtrò. Per quello più essere usato un aspirapolvere.
- Riposizionare il filtro nella sua sede.
Se il contentitore dell'accua di condensa è piano, il programma si arresta automaticamente e la spia ≈ svuotare il contentitore dell'accua si accende. Per proseguire con il programma, svuotare il contentitore dell'accua di condensa e premere il tasto di avvio.
Per svuotare automaticamente il contentatore dell'acqua di condensa è possibile installare un accessorio (vedere il capitolo: ACCESSORI)
- Estrarre il contentatore dell'acqua di condensa e tenerlo in posizione orizzontale.
- Estrarre il raccordo in plastica e svuotare il contentatore dell'acqua di condensa in una bacinella o simile.
- Riposizionare il raccordo in plastica e il contentitore dell'acqua.
non può essere usata perbere o preparare pietanze.
L'acqua di condensa può essere utilizzata come acqua distillata, per esempio nel ferro a vapore. Tuttavia, occorre prima filtrare l'acqua di condensa (ad esempio con unhetto per caffe) per eliminare eventuali residui e pelucchi.
PULIZIA DEI FILTRI DELLO SCAMBIATORE DI CALORE
Se la spia pulire i filtri dello scambiatore di calore è accesa, i filtri devono essere puliti.
Per pulire i filtri:
La frequenza di pulizia dei filtri è correlata al tipo e la quantità di biancheria.
Se si asciuga con il carico massimo, pulire i filtri più agli eccio.
- Aprire la porta.
- Spostare il pulsante di rilascio alla base dell'apertura della porta ed aprire lo sportellino dello scambiatore di calore.
- Ruotare il blocco per sbloccare il coperchio dello scambiatore di calore.

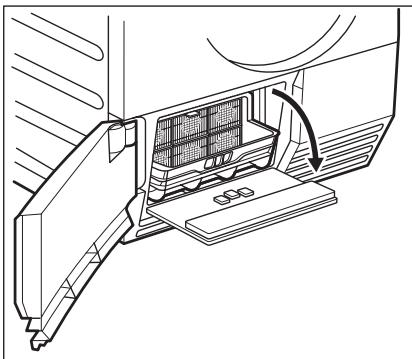

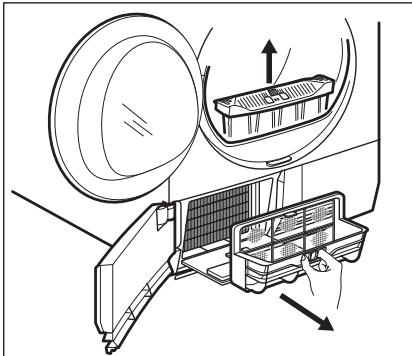

- Abbassare il coperchio dei filtri dello scambiatore di calore.
- Sollevare il filtro principale. Mantenere il filtrlo dello scambiatore di calore ed estrarlo alla parte inferiore dello scomparto.

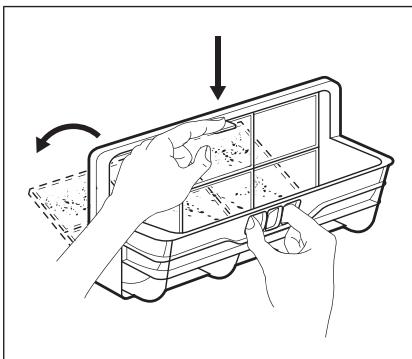

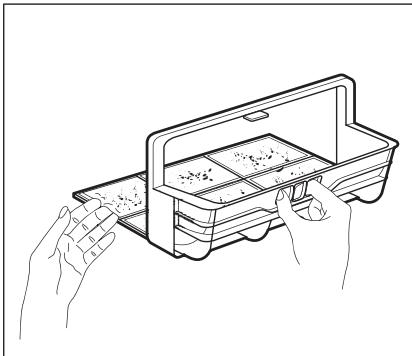

- Premere la levetta per aprire il filtro.
- Pulire ilhetto con la mano bagnata. Se necessario, pulire ilhetto sostoo acqua corrente tiepida con uno spazzolino. Chiudere ilhetto.
-
Pulire ilhetto piccolo alla base.
-

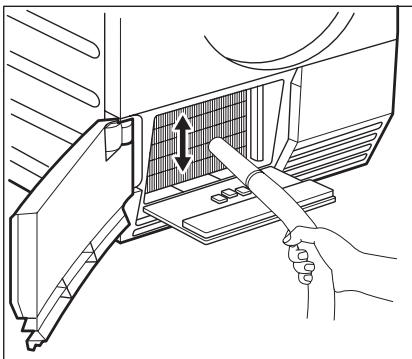

Se necessario, una volta ogni 6 mesi, rimuovere la lanugine dalso scomparto dello scambiatore di calore. è possibile utilizzare un aspirapolvere.
-
Ripositionare il filtro piccolo e il filtro dello scambiatore di calore.
- Chiudere il coperchio dello scambiatore di calore.
- Bloccare il fermo finché non scatta.
- Chiudere il coperchio dei filtri dello scambiatore di calore.
- Chiudere lo sportellino dello scambiatore di calore.
- Inserire ilhetto principale.
PULIZIA DEL CESTO
Avvertenza! Scollegare l'apparecchiatura prima di esquire la pulizia.
Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Ascugare le superfici pulite con un panno morbido.
Attenzione Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.
Attenzione Non utilizzare
l'asciugabiancheria se i filtri dello scambiatore di calore sono bloccati a causa della lanugine. Questo potrebbe danneggiare l'asciugabiancheria.
Aumenta inolte il consumo di energia. Non utilizzare oggetti affiliati per la pulizia dello scomparto dello scambiatore di calore.
Nonutilizzare l'asciugabiancheria senza i filtri.
PULIZIA DEL PANNELLO DEI COMANDI E DELL'ALLOGGIAMENTO
Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.
Utilizzare un panno umido. Asciuagare le superfici pulite con un panno morbido.
RISOLUZIONE DEI PROBLEMI
Attenzione Per pulire
l'apparecchiatura, non utilizzato detergenti per la pulizia dei mobili o corrosivi.
RISOLUZIONE DEI PROBLEMI
| Problema1) | Causa possibile | Soluzione |
| L'asciugabiancheria non funziona. | L'asciugabiancheria non è collegata all'alimentazione. | Inserire la spina nella presa. Controllare il fusibile nella scatola elettrica (installa-zione domestica). |
| La porta è aperta. | Chiudere la porta. | |
| Il pulsante ① On/Off non è stato pre-muto. | Premere il pulsante ① On/Off . | |
| La funzione Avvio/Pausa non è stata at-tivata. | Attivare la funzione Avvio/Pausa . | |
| L'apparecchiatura è in stand-by. | Premere il pulsante ① On/Off . | |
| Risultati di asciugatura insoldisfa-centi. | Scelta del programma sbagliato. | Impostare il programma corretto. 2) |
| Il filtrò è ostruito. | Pulire il filtrò 3) | |
| La funzione Più Asciutto era in modalità minima. | Modificare la funzione Più Asciutto da modalità media a massima. | |
| I filtri dello scambiatore di calore sono ostruiti. | Pulire i filtri dello scambiatore di calore. 3) | |
| Carico eccessivo. | Rispettare il volume di carico massimo. | |
| La griglia di ricircolo dell'aria è ostruita. | Pulire la griglia di ricircolo dell'aria nella parte inferiore dell'apparecchiatura. | |
| È presente dello sporco nella superficie interna del cesto. | Pulire la superficie interna del cesto. | |
| Durezza dell'acqua troppo elevata. | Impostare un livello corretto4). | |
| La porta non si chiude. | Il filtrone non è bloccato in posizione. | Posizione correttamente il filtrio. |
| La biancheria è bloccata tra la porta e la guarnizione. | Sistemare il carico correttamente nel ce-sto. | |
| Err (Errore) sul display. | Si è tentato di cancellare programmato o funzione dopo l'avvio del cicho. | Spagnere e riaccendere l'asciugabian-cheria. Effettuare una nuova selezione. |
| La funzione che si è tentato di attivare non può essere selezionata con il pro-gramma scelto. | Spagnere e riaccendere l'asciugabian-cheria. Effettuare una nuova selezione. | |
| Nessuna luce nel cesto | Luce del cesto difettosa. | Contattare il Centro di Assistenza per sostituire la luce del cesto. |
| Il tempo scor-re in maniera insolita sul di-splay. | Il tempo residuo al termine del cicho vie-ne calculato in base al volume e all'umi-dità della biancheria. | La procedure è automatica, non si tratta di un'anomalia. |
| Problema1) | Causa possibile | Soluizione |
| Programma inattivo. | Il contentitore dell'acqua è piano. | Svuotare il contentitore dell'acqua3), atti-var la funzione Avvio/Pausa. |
| Ciclo di asciugatura troppo breve. | Volume di biancheria troppo ridotto. | Impostare la durata del programma. |
| La biancheria è troppo asciutta. | Impostare la durata del programma o un grado di asciugatura superiore (ad es.Extra ) | |
| I filtri sono ostrui. | Pulire i filtri. | |
| Ciclo di asciugatura troppo lungo 5) | Carico eccessivo. | Rispettare il volume di carico massimo. |
| La biancheria non è stata centrifugata a sufficientia. | Centrifugare correttamente la bianche-ria. | |
| Temperatura ambiente molto elevata -non si tratta di un'anomalia dell'appa-recchiatura. | Se possible, abbassare la temperature ambiente. |
1) Se sul display compare un messaggio di erre (ad es. E51): Spegnere e riaccendere l'asciugabiancheria. Selezionale un nuovo programma. Attivare la funzione Avvio/Pausa. Non funzioni? - contattare il Centro di Assistenza e fornire il codice di erre.
2) seguire la descrizione del programma - consultare il capitolo PROGRAMMI
3) consultare il capitolo PULIZIA E CURA.
4) consultare la sezione DUREZZA DELL 'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI
5) Note: Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente (consultare la sezione Ciclo di asciugatura completato).
DATI TECHNICI
C E
| altezza x larghezza x profondità | 850 x 600 x 600 mm (massimo 640 mm) |
| volume del cesto | 118 l |
| profondità massima con porta aperta | 1090 mm |
| larghezza massima con porta aperta | 950 mm |
| altezza regolabile | 850 mm (+ 15 mm - regolazione piedini) |
| peso apparecchiatura | 57 kg |
| volume carico massimo | 8 kg |
| tensione | 230 V |
| frequenza | 50 Hz |
| fusabile necessario | 5 A |
| potenza totale | 1000 W |
| classe di efficienza energetica | A |
| consumo di energia elettrica kWh/ciclo 1) | 1,52 kWh |
| consumo annuale di energia2) | 89,4 kWh |
| tipodi uso | Domestico |
temperatura ambiente per il corretto funzionamento
$$ \mathrm {d a} + 5 ^ {\circ} \mathrm {C} \mathrm {a} + 3 5 ^ {\circ} \mathrm {C} $$
1) 8 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121
2) La somma del consumo di energia per asciugare:
150 kg della biancheria di cotone con il programma Normale
+ 280 kg con il programma Pronto Stiro
+ 150 kg della biancheria sintetica con il programma Normale.
Questo è il consumo appressimativo per una famiglia di 4 persone che utilizza mediamente l'asciugabiancheria.
INSTALLAZIONE
DISIMBALLO
Attenzione
Prima di utilizzato l'apparecchiatura, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi.
Per rimuovere i blocchi in polistirolo:
- Aprire la porta.
- Estrarre il tubo di plastica con i blocchi in polistirolo dal cesto.
É possibile regolare l'altezza dell'asciugabiancheria. Per farlo, regolare i piedini (vedere la figura).

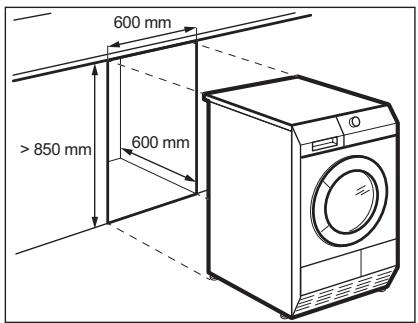

INSTALLAZIONE SOTTO UN PIANO
L'apparecchiatura può essere montata senza nessun supporto oppure quello il banco della cucina con la corretta spaziatura (vedere figura).
INVERSIONE DELLA PORTA
La porta può essere montata sul lato opposto dall'utente. Può essere utile per intro-durre ed estrarre la biancheria o nel caso di limitazioni per l'installazione dell'apparec-chiatura. (vedere il foglietto allegato).
CONSIDERAZIONI AMBIENTALI
Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagiate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.
Dove portare gli apparecchi fuori uso?
In qualsiasi negotio che vende
apparecchi nuovi oppure si
restituiscono ai centri di raccolta ufficiali
della SENS oppure ai riciclatori ufficiali
della SENS.
La lista dei centri di raccolta ufficiali
della SENS è visible nel sito
www.sens.ch.
MATERIALI DI IMBALLAGGIO
Riciclare i materiali con il symbolo . Buttare l'imballaggio negli apposti contentitori per il riciclaggio.
