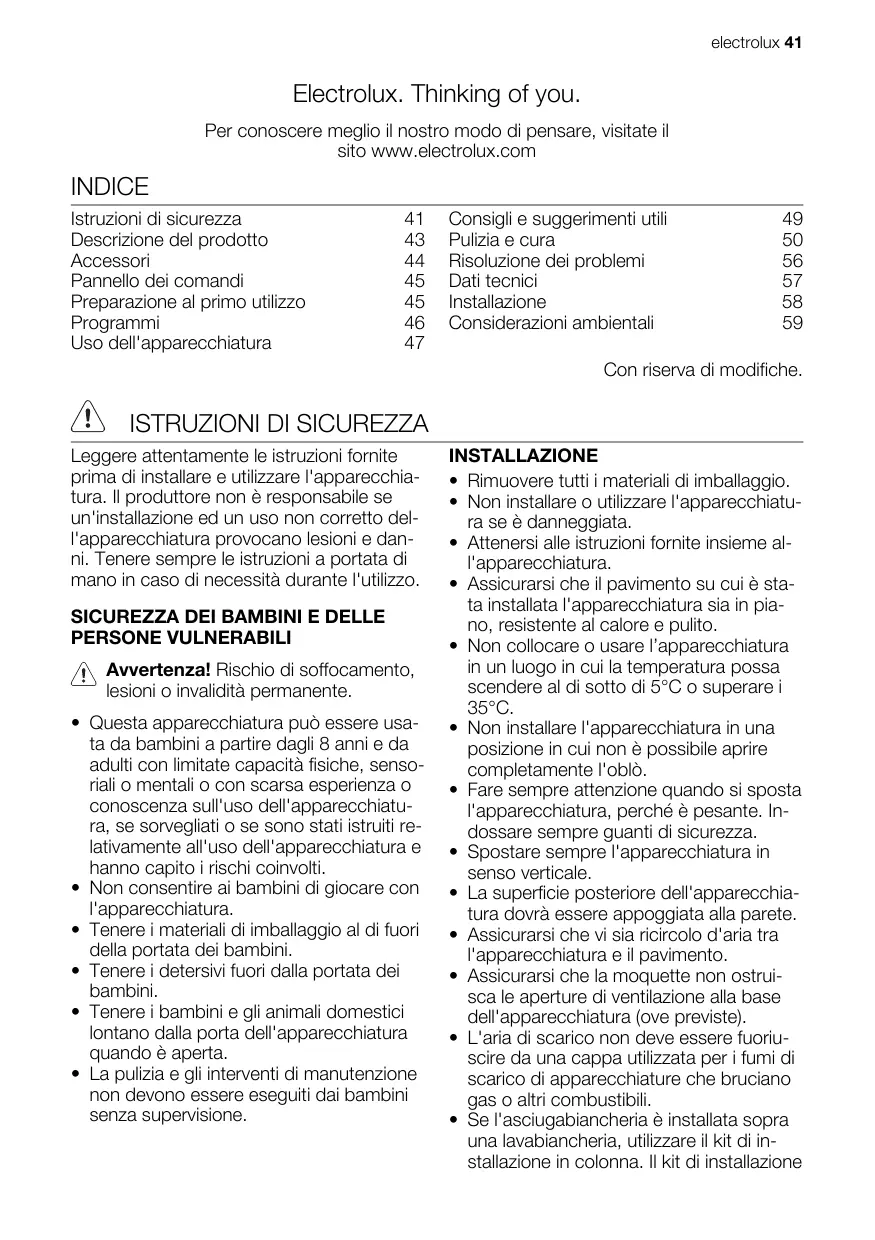

ISTRUZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

SICUREZZA DEI BAMBINI E DELLE

PERSONE VULNERABILI Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. INSTALLAZIONE
• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.
• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 5°C o superare i 35°C.
• Non installare l'apparecchiatura in una posizione in cui non è possibile aprire completamente l'oblò.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Spostare sempre l'apparecchiatura in senso verticale.
• La superficie posteriore dell'apparecchiatura dovrà essere appoggiata alla parete.
• Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.
• Assicurarsi che la moquette non ostruisca le aperture di ventilazione alla base dell'apparecchiatura (ove previste).
• L'aria di scarico non deve essere fuoriuscire da una cappa utilizzata per i fumi di scarico di apparecchiature che bruciano gas o altri combustibili.
• Se l'asciugabiancheria è installata sopra una lavabiancheria, utilizzare il kit di installazione in colonna. Il kit di installazione 42 electrolux in colonna, disponibile presso il proprio rivenditore autorizzato, può essere utilizzato solo con l'apparecchiatura indicata nelle istruzioni, fornite con gli accessori. Leggerle attentamente prima di passare all'installazione (fare riferimento al libretto per l'installazione).
• Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura.

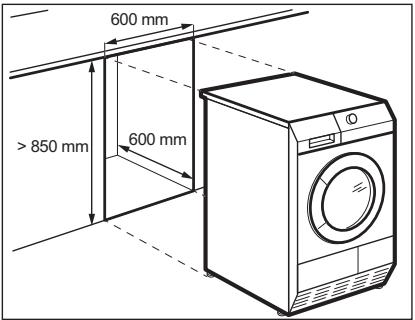

• L'apparecchiatura può essere installata libera oppure sotto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).

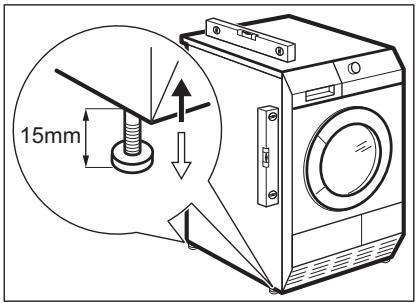

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini. Collegamento elettrico Avvertenza! Rischio di incendio e scossa elettrica.
• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal Centro di Assistenza del produttore.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare solo la spina.
• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.
• Questa apparecchiatura è conforme alle direttive CEE. UTILIZZO Avvertenza! Vi è il rischio di incendio, esplosione, scosse elettriche o danni all'apparecchiatura
• Utilizzare l’apparecchiatura esclusivamente in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• La parte finale del ciclo di asciugatura non impiega calore (ciclo di raffreddamento) per ridurre le pieghe sui capi. Se si ferma l'apparecchiatura prima della fine del ciclo di asciugatura, togliere e distendere immediatamente tutti i capi in modo da far disperdere il calore.
• Se si utilizza un ammorbidente o prodotti simili, osservare le istruzioni riportate sulla confezione.
• Non usare l'apparecchiatura senza i filtri. Pulire il filtro prima o dopo ogni utilizzo.
• Eliminare possibili pilucchi accumulatisi attorno all'apparecchiatura.
• Non asciugare capi danneggiati che contengono imbottiture.
• Non asciugare capi di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili e articoli in gomma.
• Prima di asciugare capi che sono stati a contatto con sostanze quali olio di cottura, acetone, alcol, petrolio, cherosene, smacchiatori, trementina, cere e deceranti, lavarli in acqua calda con detersivo extra.
• Non asciugare capi all'interno dell'apparecchiatura se sono stati impiegati prodotti chimici industriali per la pulizia.
• Assicurarsi che non vi siano accendini o cerini nelle tasche degli indumenti.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le istruzioni riportate sull'etichetta dei singoli capi.
• Non introdurre nell'apparecchiatura capi non lavati.
• Se si è lavata la biancheria usando uno smacchiatore, avviare un ciclo di Extra Risciacquo prima della fase di asciugatura.
• Non utilizzare l'acqua di condensa per bere o preparare cibi. Farlo potrebbe causare problemi alla salute di persone e animali domestici.
• Non sedersi o salire sull'oblò aperto. electrolux 43

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura.

• Rispettare il volume massimo di 7 kg per il carico (fare riferimento al capitolo "Tabella programmi").
• Non introdurre nell'asciugabiancheria capi sgocciolanti.

PULIZIA E MANUTENZIONE

Compressore Avvertenza! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura. Avvertenza! Vi è il rischio di danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

• Il compressore e il relativo sistema all’interno dell’asciugabiancheria vengono riempiti con un agente speciale esente da CFC (Cloro-Fluoro-Carburi). Il sistema deve essere a tenuta stagna. Danni al sistema potrebbero causare delle perdite. SMALTIMENTO Avvertenza! Rischio di lesioni o soffocamento.

DESCRIZIONE DEL PRODOTTO

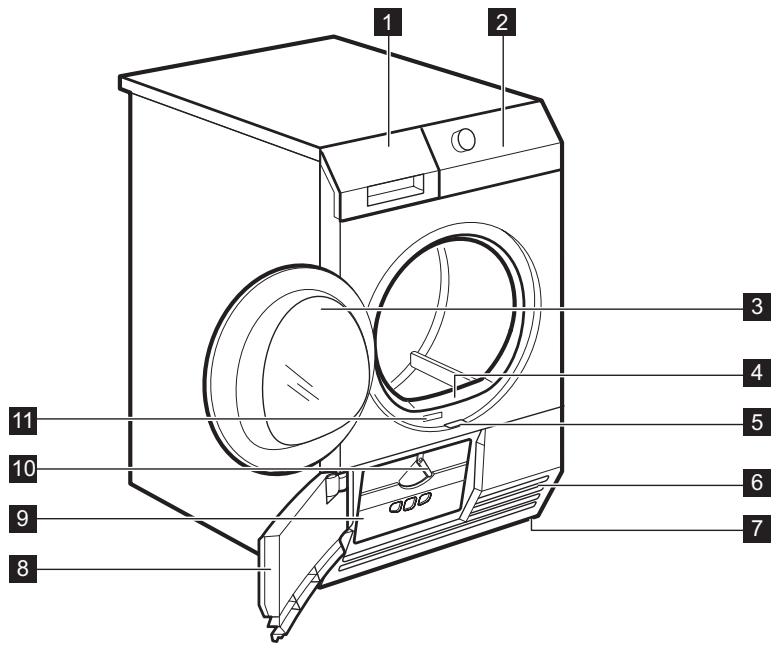

1 Contenitore dell'acqua 2 Pannello dei comandi 44 electrolux 3 Porta (reversibile) 4 Filtro principale 5 Far scorrere il tasto per aprire lo sportello dello scambiatore di calore 6 Fessure per il ricircolo dell'aria 7 Piedini regolabili 8 Sportello dello scambiatore di calore 9 Coperchio dei filtri dello scambiatore di calore 10 Manopola di blocco 11 Targhetta dei dati ACCESSORI

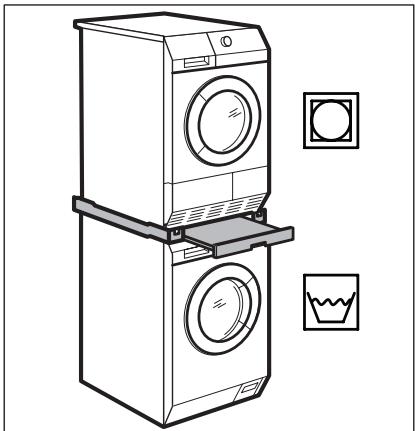

KIT DI INSTALLAZIONE IN COLONNA

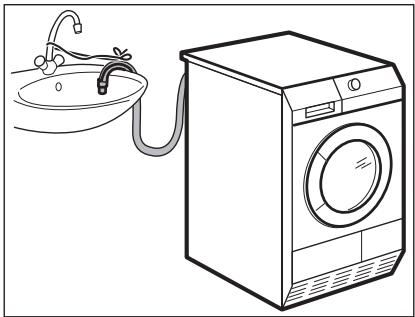

Accessorio per lo scarico dell’acqua di condensa in un lavello, un sifone, una conduttura, ecc. Dopo aver eseguito l’installazione, il contenitore dell’acqua viene scaricato automaticamente. Il contenitore dell’acqua deve trovarsi all’interno dell’apparecchiatura. Il tubo installato deve trovarsi ad un’altezza tra i 50 cm e un massimo di 1 m da terra. Il tubo non deve essere attorcigliato. Se necessario, ridurre la lunghezza del tubo. Leggere attentamente le istruzioni fornite con l'accessorio.

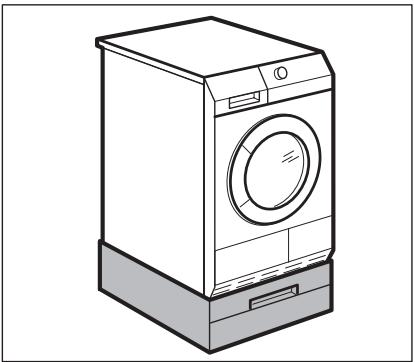

PIEDISTALLO CON CASSETTO

Nome dell'accessorio: SKP11, STA8, STA9 Disponibile presso il vostro rivenditore autorizzato. Il kit per il montaggio può essere usato solo con le lavabiancheria specificate nel foglietto. Vedere il foglietto allegato. Leggere attentamente le istruzioni fornite con l'accessorio. DISPLAY Nome dell'accessorio: DK11. Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria) Nome dell'accessorio: PDSTP10. Disponibile presso il vostro rivenditore autorizzato. Per posizionare l’apparecchiatura più in alto, ad un’altezza che faciliti l’introduzione e l’estrazione della biancheria. Il cassetto può essere utilizzato per conservare tutto ciò che riguarda la biancheria come ad es.: asciugamani, prodotti per la pulizia ed altro. Leggere attentamente le istruzioni fornite con l'accessorio. electrolux 45

CESTELLO DI ASCIUGATURA

Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria). Verificare con il rivenditore o sul sito Web se l'accessorio sia compatibile con la propria apparecchiatura. Il cestello permette di eseguire un’asciugatura sicura all’interno dell’asciugabiancheria.

• intimo Leggere attentamente le istruzioni fornite con l'accessorio. Nome dell'accessorio: RA5, RA6, RA11, RA12

7 Display 8 Pulsante Avvio/Pausa (Start/Pause) 9 Spie: svuotare il contenitore dell'acqua (Behälter), pulire il filtro principale (Sieb), pulire i filtri dello scambiatore di calore (Kondensatorfilter)

PREPARAZIONE AL PRIMO UTILIZZO

Pulire il cesto dell’asciugabiancheria con un panno umido o impostare un programma breve (ad es. della durata di 30 minuti) con un carico di panni umidi. All'inizio del ciclo di asciugatura (3-5 min.) il funzionamento potrebbe essere leggermen- te più rumoroso. Ciò è dovuto all'avvio del compressore ed è un fenomeno normale per le apparecchiature alimentate da compressore, come: frigoriferi, congelatori. 46 electrolux PROGRAMMI Programmi Carico

Proprietà Funzioni disponibili Cotoni (Baumwolle) Extra (Extratrocken) 7 kg Asciugatura di indumenti in cotone. Grado di asciugatura: Extra. Tutti tranne: Tempo (Zeitwahl) Asciugatura intensa (Starktrocken) 7 kg Asciugatura di indumenti in cotone. Grado di asciugatura: asciugatura intensa. Tutti tranne: Tempo (Zeitwahl) Normale (Schranktrocken) 2) 7 kg Asciugatura di indumenti in cotone. Grado di asciugatura: normale. Tutti tranne: Tempo (Zeitwahl) 7 kg Asciugatura di indumenti in cotone. Grado di asciugatura: adatto per la stiratura. Tutti tranne: Tempo (Zeitwahl) 7 kg Asciugatura di capi sportivi come jeans, felpe e simili, in tessuti di spessore diverso (ad esempio su colletto, polsini e cuciture). Tutti tranne: Tempo (Zeitwahl) 3 kg Per asciugare biancheria da letto come per esempio: lenzuola singole e matrimoniali, federe, copriletto. Tutti tranne: Antipiega (Knitterschutz) e Tempo (Zeitwahl) 7 kg Asciugatura di biancheria con il tempo impostato dall'utente. La durata deve tenere conto del carico. Asciugatura di un capo o un carico di biancheria ridotto; si consiglia di utilizzare durate brevi. tutti Extra (Extratrocken) 3,5 kg Asciugatura di tessuti spessi o multistrato, ad esempio maglioni, biancheria da letto, tovaglie. Tutti tranne: Tempo (Zeitwahl) Normale (Schranktrocken) 2) 3,5 kg Asciugatura di tessuti sottili da non stirare, ad esempio camicie in tessuti misti, tovaglie, indumenti per bambini, calzini, articoli di corsetteria. Tutti tranne: Tempo (Zeitwahl) Pronto Stiro (Bügeltrocken) 3,5 kg Asciugatura per tessuti sottili da ripassare col ferro, ad esempio maglieria o camicie. Tutti tranne: Tempo (Zeitwahl) 1 kg (o 5 camicie) Per asciugare facilmente tessuti come per esempio magliette e camicette e per poterli stirare senza nessuna fatica. I risultati possono essere diversi a seconda dei vari tipi di tessuto e delle loro rifiniture. Mettere direttamente i tessuti nell'asciugabiancheria. Dopo il ciclo, togliere immediatamente i tessuti asciutti e disporli sugli appendini. Tutti tranne: Tempo (Zeitwahl) Pronto Stiro (Bügeltrocken)

Jeans Piumini (Daunenkissen) Tempo (Zeitprogramm) Sintetici (Mischgewebe) Stiro facile (Leichtbügeln) Tipo di tessuto electrolux 47 Programmi Sport (Sportkleidung) Seta (Seide) Lana Refresh (Wollpflege) Carico

Proprietà Funzioni disponibili 2 kg Asciugatura di capi sportivi, tessuti sottili e leggeri, microfibra, poliestere, che non richiedono stiratura. Tutti tranne: Tempo (Zeitwahl) Asciugatura di capi in seta con aria calda e movimenti delicati. Tutti tranne: Antipiega (Knitterschutz) e Tempo (Zeitwahl) Per rinfrescare i capi di lana. I capi diventano morbidi e soffici. Consigliamo di togliere i capi subito dopo la fine del programma. Segnale Acustico (Signal) , Tempo (Zeitwahl) 3), Partenza Ritardata (Zeitvorwahl) 1 kg 1 kg Tipo di tessuto

1) peso massimo dei capi asciutti

2) Ai soli fini normativi:

Per effettuare un test relativo alle prestazioni, utilizzare i programmi standard indicati nel documento EN 61121.

3) Solo con il cestello di asciugatura; consultare il capitolo ACCESSORI

USO DELL'APPARECCHIATURA

PREPARAZIONE DELLA BIANCHERIA

Importante Asciugare esclusivamente capi idonei per essere asciugati nell’asciugabiancheria. Assicurarsi che i capi siano idonei per essere asciugati nell’asciugabiancheria. Controllare il tipo di tessuto riportato sui capi. Tipo di tessuto Caratteristiche Idoneo per essere asciugato nell'asciugabiancheria Idoneo per essere asciugato nell'asciugabiancheria a temperatura normale Idoneo per essere asciugato nell'asciugabiancheria a temperatura ridotta Non idoneo per essere asciugato nell'asciugabiancheria Preparare la biancheria in modo adeguato:

• chiudere le cerniere, abbottonare i copripiumini e annodare eventuali lacci o nastri (ad esempio quelli dei grembiuli) - la biancheria potrebbe aggrovigliarsi

• verificare che le tasche siano vuote, rimuovere gli oggetti metallici (graffette, spille da balia, ecc.).
• rivoltare i capi con 2 strati di tessuto (ad es. nel caso di eschimo foderato in cotone, lo strato in cotone deve trovarsi all'esterno). Solo asciugatura:
• cotoni con programmi Cotoni (Baumwolle)
• sintetici e misti con programmi Sintetici (Mischgewebe)
• separare i tessuti colorati resistenti e quelli colorati leggeri; i colori potrebbero stingere
• jersey di cotone e maglioni solo con i programmi idonei; gli indumenti potrebbero restringersi Importante Non introdurre un carico di biancheria superiore al massimo consentito di 7kg.

CARICO DELLA BIANCHERIA

1. Aprire la porta dell'apparecchiatura

2. Caricare la biancheria senza schiacciarla.

3. Chiudere la porta dell'apparecchiatura.

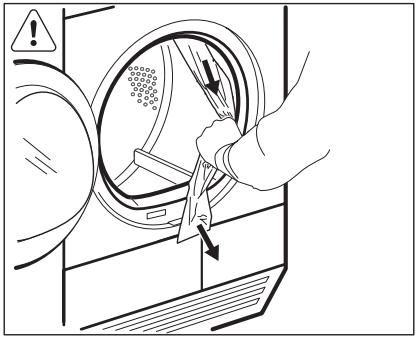

48 electrolux Attenzione Fare attenzione a non incastrare la biancheria tra la porta e la guarnizione di gomma. ACCENSIONE DELL'APPARECCHIATURA Premere il pulsante On/Off (Ein/Aus) per attivare o disattivare l’apparecchiatura. Quando l'apparecchiatura è accesa, sul display vengono visualizzate alcune indicazioni.

FUNZIONE STAND-BY AUTOMATICO

Per ridurre il consumo di energia elettrica, la funzione di stand-by automatico disattiva l'apparecchiatura:

• se il pulsante Avvio/Pausa (Start/Pause) non viene premuto entro 5 minuti.
• 5 minuti dopo la conclusione del programma. Premere il tasto On/Off (Ein/Aus) per attivare l’apparecchiatura.

IMPOSTAZIONE DI UN PROGRAMMA

Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma. Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone e jeans. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone e jeans con un carico superiore ai 5 kg è più lungo. FUNZIONI SPECIALI Oltre al programma è possibile impostare una o più funzioni speciali. Per attivare o disattivare la funzione premere il pulsante idoneo. Quando la funzione è attivata, si accende il LED sopra il pulsante.

LA FUNZIONE ANTIPIEGA

(KNITTERSCHUTZ) Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciugatura fino a 90 minuti. Questa funzione previene la formazione di pieghe. Durante la fase antipiega, la biancheria può essere estratta.

FUNZIONE SEGNALE ACUSTICO

(SIGNAL) Quando la funzione segnale acustico è attiva, viene emesso un segnale:

• al termine del ciclo
• all'inizio e alla fine della fase antipiega
• all'interruzione del ciclo La funzione segnale acustico è sempre attiva. È possibile utilizzare questa funzione per attivare o disattivare il segnale sonoro. FUNZIONE TEMPO (ZEITWAHL) Funziona solo il programma Tempo (Zeitprogramm) . Consente di impostare un tempo personalizzato di asciugatura compreso tra 10 min. e 2 ore (con incrementi di 10 minuti).

FUNZIONE PARTENZA RITARDATA

(ZEITVORWAHL) Consente di ritardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore.

1. Impostare il programma di asciugatura

2. Premere ripetutamente il tasto Partenza

Ritardata (Zeitvorwahl) finché il tempo di ritardo desiderato non compare sul se il programma display (ad es. deve iniziare dopo 12 ore). electrolux 49 3. Per attivare la funzione Partenza Ritardata (Zeitvorwahl) , premere il tasto Avvio/Pausa (Start/Pause) . Il display mostra lo scorrere del tempo.

Per attivare il programma, premere il pulsante Avvio/Pausa (Start/Pause) . Il LED sopra il pulsante diventa rosso.

MODIFICA DI UN PROGRAMMA

Per modificare un programma, premere il tasto On/Off (Ein/Aus) per disattivare l’apparecchiatura. Premere il pulsante On/Off (Ein/Aus) per attivare l’apparecchiatura e impostare di nuovo il programma.

FUNZIONE SICUREZZA BAMBINO

La sicurezza bambini può essere impostata per evitare che giochino con l’apparecchiatura. La funzione sicurezza bambino blocca tutti i pulsanti e il selettore programma (questa funzione non blocca il pulsante On/Off (Ein/Aus) ). Per attivare la sicurezza bambini premere contemporaneamente i pulsanti Tempo (Zeitwahl) e Partenza Ritardata (Zeitnon compare vorwahl) finché il simbolo sul display. Per disattivarla premere nuovamente i pulsanti sopra indicati finché il simbolo non scompare. È possibile attivare la funzione sicurezza bambini:

• prima di premere il pulsante Avvio/Pausa (Start/Pause) ; l'apparecchiatura non può partire
• dopo aver premuto il pulsante Avvio/Pausa (Start/Pause) ; tutti i pulsanti e il selettore dei programmi sono disattivati

AL TERMINE DEL PROGRAMMA

Terminato il ciclo di asciugatura, il simbolo lampeggia nel display. Se è stata impostata la funzione Segnale Acustico (Signal) , viene emesso un segnale acustico intermittente per circa un minuto. Per estrarre la biancheria:

1. Premere il pulsante On/Off (Ein/Aus)

per 2 secondi per disattivare l’apparecchiatura.

2. Aprire la porta dell'apparecchiatura.

3. Estrarre la biancheria.

4. Chiudere la porta dell'apparecchiatura.

Importante Dopo ciascun ciclo di asciugatura:

• svuotare il contenitore dell'acqua (Vedere il capitolo PULIZIA E CURA.)

CONSIGLI E SUGGERIMENTI UTILI

• Non utilizzare ammorbidenti per lavare ed asciugare. Nell’asciugabiancheria la biancheria diventa automaticamente soffice.
• L'acqua di condensa può essere utilizzata come acqua distillata, ad esempio per la stiratura a vapore. Se necessario, pulire prima l’acqua di condensa (ad es. con un filtro per caffè) per eliminare eventuali residui e pelucchi.
• Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
• Utilizzare i volumi di carico indicati nel capitolo dei programmi.

• Assicurarsi che vi sia un buon ricircolo d'aria dove è stata installata l’apparecchiatura.
• Pulire il filtro principale dopo ogni ciclo di asciugatura.
• Pulire i filtri dello scambiatore di calore quando la spia corrispondente appare sul pannello dei comandi.
• Centrifugare accuratamente la biancheria prima dell'asciugatura.

DUREZZA DELL'ACQUA E

CONDUTTIVITÀ La durezza dell’acqua può essere differente in base alle diverse aree. La durezza dell’acqua ha effetto sulla conduttività dell’acqua e sul funzionamento del sensore della con- 50 electrolux duttività all’interno dell’apparecchiatura. Se si conosce il valore della conduttività dell’acqua, è possibile regolare il sensore per un’asciugatura perfetta. Per modificare la conduttività del sensore:

1. Ruotare il selettore dei programmi sul

programma disponibile.

2. Tenere premuti contemporaneamente i

pulsanti Antipiega (Knitterschutz) e Tempo (Zeitwahl) fino a quando uno di questi simboli viene visualizzato nel display: bassa conduttività <300 μS/

media conduttività 300-600 μS/cm alta conduttività >600 μS/cm

3. Premere ripetutamente il pulsante Avvio

Pausa fino ad impostare il livello voluto.

4. Per memorizzare l'impostazione premere contemporaneamente i pulsanti

Antipiega (Knitterschutz) e Tempo (Zeitwahl)

Per impostazione predefinita, il LED di indicazione è sempre acceso. Viene visualizzata al termine del ciclo o quando il contenitore dell’acqua è pieno. Se si utilizza un'apparecchiatura esterna per scaricare il contenitore, il LED può essere spento. Per attivare e disattivare la spia:

1. Ruotare il selettore dei programmi sul

programma disponibile. 2. Premere contemporaneamente i pulsanti Antipiega (Knitterschutz) e Partenza Ritardata (Zeitvorwahl) e tenerli premuti fino a quando si vede l'impostazione corretta: – il LED è spento e appare il simbolo . Il LED rimane sempre spento – il LED è acceso e appare il simbolo . Il LED è attivo

Alla fine di ogni ciclo si accende la rispettiva spia (pulire il filtro principale) per avvisare che il filtro principale va pulito. Il filtro raccoglie lanugine. La lanugine si forma durante l'asciugatura degli indumenti nell'asciugabiancheria. Per pulire il filtro principale:

2. Tirare il filtro.

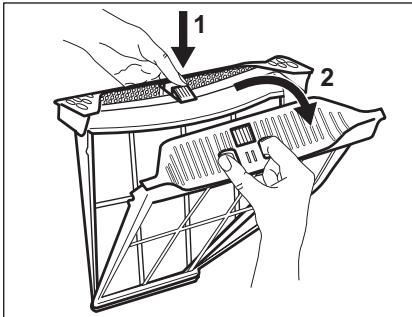

3. Aprire il filtro.

4. Pulire il filtro con la mano bagnata.

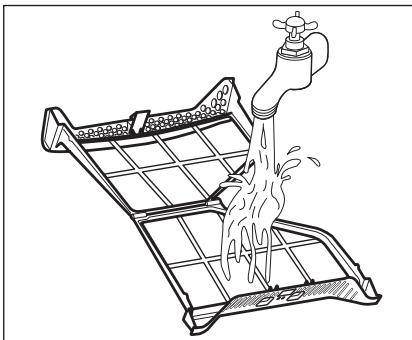

5. Se necessario, pulire il filtro sotto l'acqua corrente con uno spazzolino.

6. Rimuovere la lanugine dall'attacco del

filtro. Per questo può essere usato un aspirapolvere.

7. Riposizionare il filtro nella sua sede.

Attenzione Non mettere in funzione l'asciugabiancheria senza il filtro principale o con filtri danneggiati o intasati. Importante Pulire il filtro principale dopo ogni ciclo di asciugatura. Il filtro ostruito aumenta la durata del ciclo e causa un consumo di energia maggiore.

SVUOTAMENTO DEL CONTENITORE

DELL'ACQUA DI CONDENSA

Svuotare il contenitore dell'acqua di condensa dopo ogni ciclo di asciugatura. 52 electrolux Se il contenitore dell'acqua di condensa è pieno, il programma si interrompe automaticamente e il LED svuotare il contenitore dell'acqua di condensa si accende. Per proseguire con il programma, svuotare il contenitore dell'acqua di condensa e premere il tasto di avvio. Per svuotare automaticamente il contenitore dell'acqua di condensa è possibile installare un accessorio (vedere il capitolo: ACCESSORI) Per svuotare il contenitore dell'acqua di condensa:

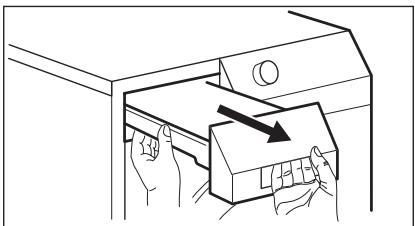

1. Estrarre il contenitore dell'acqua di

condensa e tenerlo in posizione orizzontale.

2. Estrarre il raccordo in plastica e svuotare il contenitore dell'acqua di condensa in una bacinella o simile.

3. Riposizionare il raccordo in plastica e il

contenitore dell'acqua. Avvertenza! Rischio di avvelenamento. L'acqua di condensa non può essere usata per bere o preparare pietanze. L'acqua di condensa può essere utilizzata come acqua distillata, per esempio nel ferro a vapore. Tuttavia, occorre prima filtrare l'acqua di condensa (ad esempio con un filtro per caffè) per eliminare eventuali residui e pelucchi.

PULIZIA DEI FILTRI DELLO

SCAMBIATORE DI CALORE

Se il rispettivo indicatore è acceso (pulire i filtri dello scambiatore di calore), si devono pulire i filtri. La frequenza di pulizia dei filtri è correlata al tipo e la quantità di bucato. Se si asciuga con il carico massimo, pulire i filtri ogni 3 cicli. Per pulire i filtri:

1. Aprire la porta di caricamento.

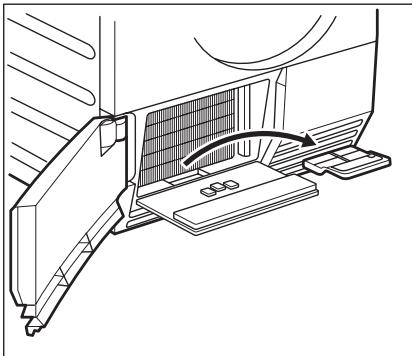

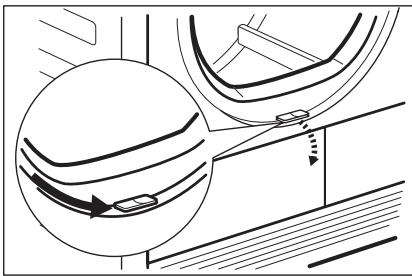

2. Spostare il pulsante di rilascio alla base

dell'apertura della porta ed aprire lo sportellino dello scambiatore di calore. electrolux 53

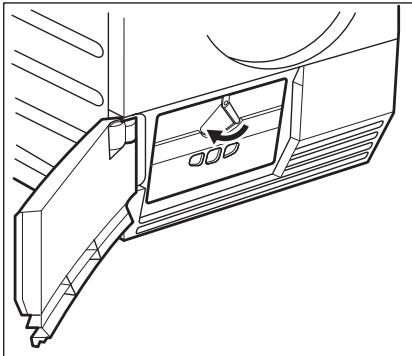

3. Ruotare il blocco per sbloccare il coperchio dello scambiatore di calore.

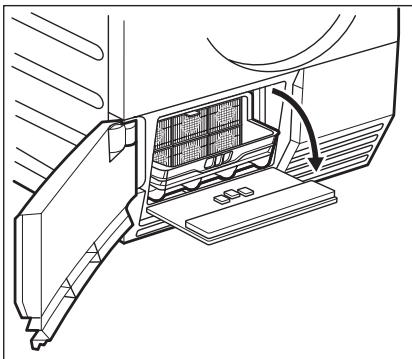

4. Abbassare il coperchio dei filtri dello

scambiatore di calore.

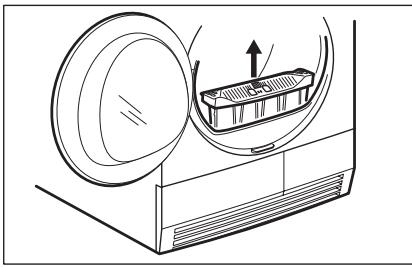

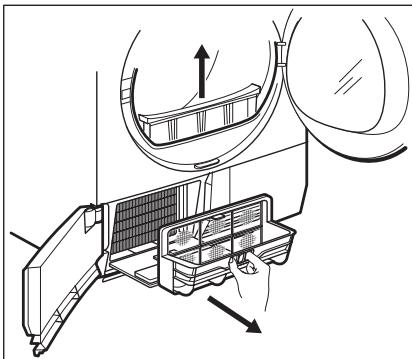

5. Sollevare il filtro principale. Mantenere il

filtro dello scambiatore di calore ed estrarlo dalla parte inferiore dello scomparto. 54 electrolux

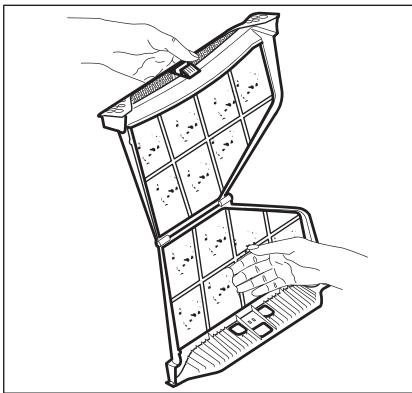

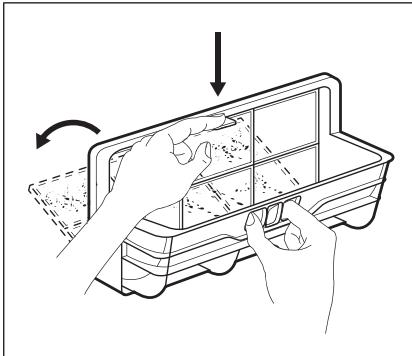

6. Premere la levetta per aprire il filtro.

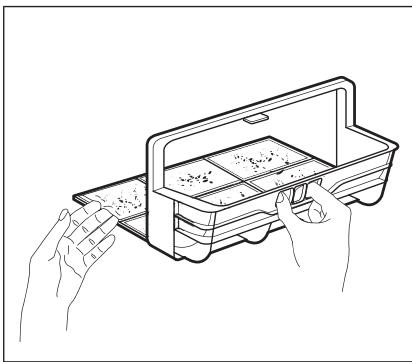

7. Pulire il filtro con la mano bagnata. Se

necessario, pulire il filtro sotto l'acqua corrente con uno spazzolino. Chiudere il filtro.

8. Pulire il filtro piccolo dalla base.

9. Se necessario, una volta ogni 6 mesi,

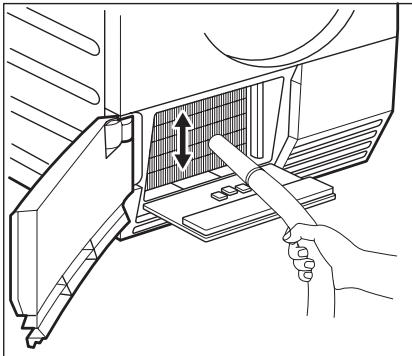

rimuovere la lanugine dallo scomparto dello scambiatore di calore. È possibile utilizzare un aspirapolvere.

10. Riposizionare il filtro piccolo e il filtro

dello scambiatore di calore.

11. Chiudere il coperchio dello scambiatore di calore.

12. Bloccare il fermo finché non scatta.

13. Chiudere il coperchio dei filtri dello

scambiatore di calore.

14. Chiudere lo sportellino dello scambiatore di calore.

15. Inserire il filtro principale.

Attenzione Non utilizzare l'asciugabiancheria se i filtri dello scambiatore di calore sono bloccati a causa della lanugine. Questo potrebbe danneggiare l'asciugatrice. Aumenta inoltre il consumo di energia. Non utilizzare oggetti affilati per la pulizia del comparto dello scambiatore di calore. Non utilizzare l'asciugabiancheria senza i filtri.

Avvertenza! Scollegare l'apparecchiatura prima di eseguire la pulizia. Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le sca- nalature del cesto stesso. Asciugare le superfici pulite con un panno morbido. Attenzione Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

PULIZIA DEL PANNELLO DEI

COMANDI E DELL'ALLOGGIAMENTO

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento. Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido. Attenzione Per pulire l'apparecchiatura, non utilizzare detergenti per la pulizia dei mobili o corrosivi. 56 electrolux

RISOLUZIONE DEI PROBLEMI

Problema1) Causa possibile Soluzione L'asciugabiancheria non è collegata all’alimentazione. Inserire la spina nella presa. Controllare il fusibile nella scatola elettrica (installazione domestica) La porta è aperta. Chiudere la porta. Il pulsante On / Off non è stato premuto. Premere il pulsante On / Off . Il tasto Avvio/Pausa non è stato premuto. Premere il tasto Avvio/Pausa . L'apparecchiatura si trova in modalità standby. Premere il pulsante On / Off . Scelta del programma sbagliato. Impostare il programma corretto. 2) Il filtro è ostruito. Pulire il filtro. 3) La funzione Più Asciutto era in modalità minima. Modificare la funzione Più Asciutto da modalità media a massima. I filtri dello scambiatore di calore sono ostruiti. Pulire i filtri dello scambiatore di calore. Carico eccessivo. Rispettare il volume di carico massimo. La griglia di ricircolo dell'aria è ostruita. Pulire la griglia di ricircolo dell'aria nella parte inferiore dell’apparecchiatura. È presente dello sporco nella superficie interna del cesto. Pulire la superficie interna del cesto. Durezza dell'acqua troppo elevata. Impostare un livello corretto4). Il filtro non è bloccato in posizione. Posizionare correttamente il filtro. La biancheria è bloccata tra la porta e la guarnizione. Sistemare il carico correttamente nel cesto. Si è tentato di cambiare programma o funzione dopo l’avvio del ciclo. Spegnere e riaccendere l’asciugabiancheria. Effettuare una nuova selezione. La funzione che si è tentato di attivare non può essere selezionata con il programma scelto. Spegnere e riaccendere l’asciugabiancheria. Effettuare una nuova selezione. Nessuna luce interna 5) Luce del cesto difettosa. Contattare il Centro di assistenza per sostituire la luce del cesto. Il tempo scorre in maniera insolita sul display. Il tempo residuo al termine del ciclo viene calcolato in base al volume e all’umidità della biancheria. La procedura è automatica, non si tratta di un'anomalia. Programma inattivo. Il contenitore dell'acqua è pieno. Svuotare il contenitore dell'acqua3) , premere il tasto Avvio/Pausa . L'asciugabiancheria non funziona. Risultati di asciugatura insoddisfacenti. La porta non si chiude. Err (Errore) sul display.

electrolux 57 Problema1) Ciclo di asciugatura troppo breve. Ciclo di asciugatura troppo lungo 6) Causa possibile Soluzione Volume di biancheria troppo ridotto. Impostare la durata del programma. La durata deve tenere conto del carico. Asciugatura di un capo o un carico di biancheria ridotto; si consiglia di utilizzare durate brevi. La biancheria è troppo asciutta. Impostare la durata del programma o un grado di asciugatura superiore (ad es. Extra ) Il filtro è ostruito. Pulire il filtro. Carico eccessivo. Rispettare il volume di carico massimo. La biancheria non è stata centrifugata a sufficienza. Centrifugare correttamente la biancheria. Temperatura molto elevata - non si tratta di un'anomalia dell'apparecchiatura. Se possibile, abbassare la temperatura ambiente.

1) Se sul display compare un messaggio di errore (ad es. E51): Spegnere e riaccendere l’asciugabiancheria.

Selezionare un nuovo programma. Premere il tasto Avvio/Pausa . Non funziona? - contattare il Centro di assistenza e fornire il codice di errore.

2) seguire la descrizione del programma - consultare il capitolo PROGRAMMI

3) consultare il capitolo PULIZIA E CURA .

4) consultare la sezione DUREZZA DELL'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI

5) Solo per le asciugatrici con luce interna.

6) N.B. Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente (consultare la sezione Ciclo di

asciugatura completato ). DATI TECNICI altezza x larghezza x profondità 850 x 600 x 600 mm (massimo 640 mm) volume del cesto 118 l profondità massima con porta aperta 1090 mm larghezza massima con porta aperta 950 mm altezza regolabile 850 mm (+ 15 mm - regolazione piedini) peso apparecchiatura 53 kg volume carico massimo 7 kg tensione 230 V frequenza 50 Hz fusibile necessario

potenza totale 900 W

classe di efficienza energetica consumo di energia elettrica kWh/ciclo consumo annuale di tipo di uso energia2)

1,85 kWh 121,8 kWh Domestico 58 electrolux temperatura ambiente per il corretto funzionamento da + 5°C a + 35°C

1) 7 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121

2) La somma del consumo di energia per asciugare:

150 kg della biancheria di cotone con il programma Normale + 280 kg con il programma Pronto Stiro + 150 kg della biancheria sintetica con il programma Normale. Questo è il consumo approssimativo per una famiglia di 4 persone che utilizza mediamente l'asciugabiancheria. INSTALLAZIONE È possibile regolare l’altezza dell’asciugabiancheria. Per farlo, regolare i piedini (vedere la figura).

INSTALLAZIONE SOTTO UN PIANO

L'apparecchiatura può essere montata senza nessun supporto oppure sotto il banco della cucina con la corretta spaziatura (vedere figura). 600 mm 15mm > 850 mm 600 mm DISIMBALLO Attenzione Prima di utilizzare l'apparecchiatura, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi. Per rimuovere i blocchi in polistirolo:

2. Estrarre il tubo di plastica con i blocchi

in polistirolo dal cesto.

INVERSIONE DELLA PORTA

La porta può essere montata sul lato opposto dall’utente. Può essere utile per introdurre ed estrarre la biancheria o nel caso di limitazioni per l’installazione dell’apparecchiatura. (vedere il foglietto allegato). electrolux 59 CONSIDERAZIONI AMBIENTALI Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

MATERIALI DI IMBALLAGGIO

. ButRiciclare i materiali con il simbolo tare l'imballaggio negli appositi contenitori per il riciclaggio. 60 electrolux Electrolux. Thinking of you. Share more of our thinking at www.electrolux.com CONTENTS Safety instructions Product description Accessories Control panel Before first use Programmes Using the appliance
