BEDIENUNGSANLEITUNG TWL4E201 AEG-ELECTROLUX

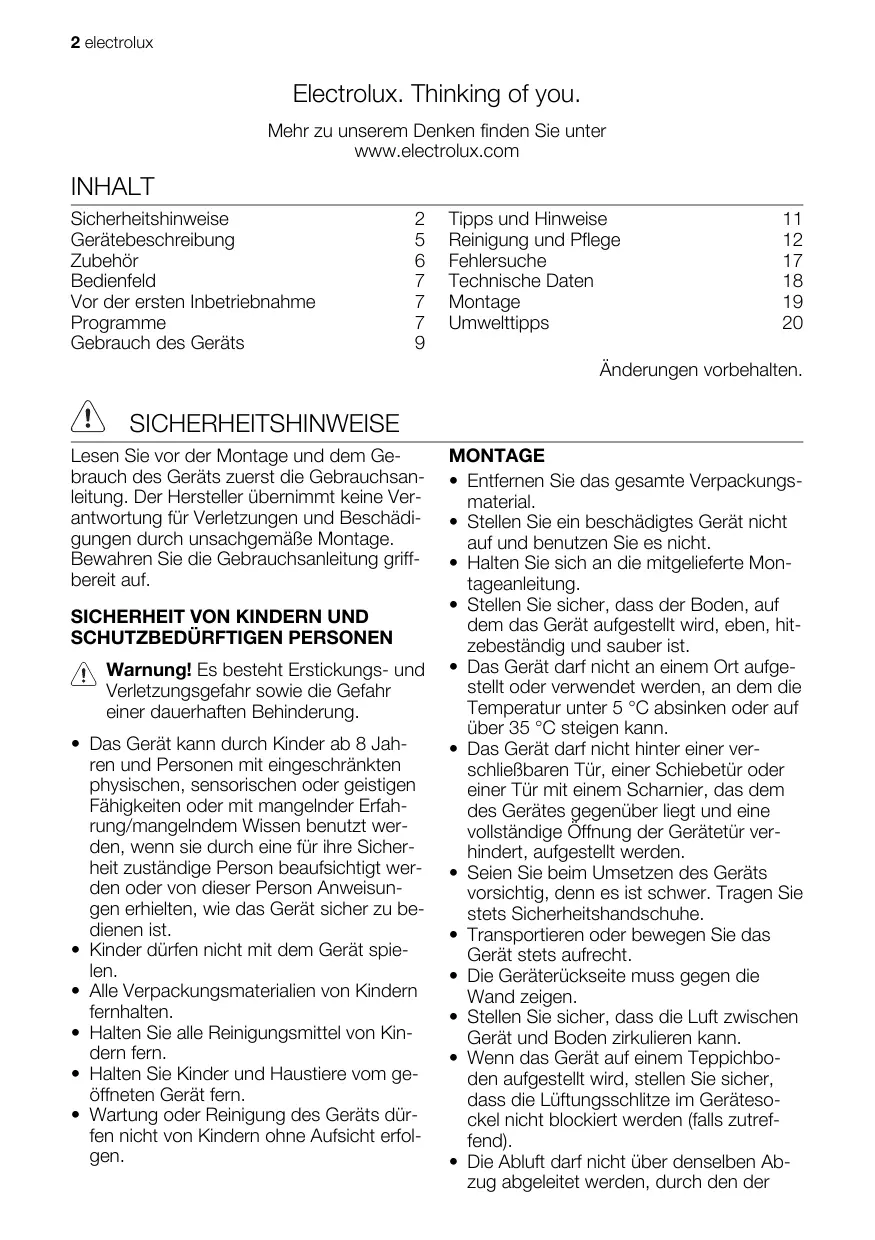

2 electrolux Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter www.electrolux.com INHALT Sicherheitshinweise Gerätebeschreibung Zubehör Bedienfeld Vor der ersten Inbetriebnahme Programme Gebrauch des Geräts

Tipps und Hinweise Reinigung und Pflege Fehlersuche Technische Daten Montage Umwelttipps

Änderungen vorbehalten. SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UND

SCHUTZBEDÜRFTIGEN PERSONEN

Warnung! Es besteht Erstickungs- und Verletzungsgefahr sowie die Gefahr einer dauerhaften Behinderung.

• Das Gerät kann durch Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhielten, wie das Gerät sicher zu bedienen ist.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen. MONTAGE
• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.
• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35 °C steigen kann.
• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier, das dem des Gerätes gegenüber liegt und eine vollständige Öffnung der Gerätetür verhindert, aufgestellt werden.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Transportieren oder bewegen Sie das Gerät stets aufrecht.
• Die Geräterückseite muss gegen die Wand zeigen.
• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.
• Wenn das Gerät auf einem Teppichboden aufgestellt wird, stellen Sie sicher, dass die Lüftungsschlitze im Gerätesockel nicht blockiert werden (falls zutreffend).
• Die Abluft darf nicht über denselben Abzug abgeleitet werden, durch den der electrolux 3

Dunstabzug von mit Gas oder sonstigen Brennstoffen betriebenen Geräten gewährleistet wird. Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung). Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, stammen. Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung). Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen waagerecht aus. Elektrischer Anschluss Warnung! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdo- se. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Das Gerät entspricht den EWG-Richtlinien. GEBRAUCH Warnung! Bei unsachgemäßer Verwendung besteht Verletzungs- und Stromschlaggefahr, und das Gerät könnte beschädigt werden.
• Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Während der letzten Phase (Abkühlphase) des Trockengangs wird keine Wärme zugeführt, um Wäschestücke vor Beschädigung zu schützen. Wenn die Trockentrommel vor dem Ende des Trockengangs angehalten werden muss, entnehmen Sie sofort die gesamte Wäsche aus der Trommel und breiten Sie diese zur Wärmeableitung aus.
• Wenn Sie Weichspüler oder ähnliche Produkte benutzen, beachten Sie unbedingt die auf der Verpackung angegebenen Herstelleranweisungen.
• Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.
• Wischen Sie die um das Gerät ggf. angesammelten Flusen weg.
• Beschädigte Wäschestücke mit Wattierungen oder Füllungen dürfen nicht im Gerät getrocknet werden.
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.
• Wäschestücke, die mit Speiseöl verschmutzt oder mit Aceton, Alkohol, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen oder Wachsentfernern behan- 4 electrolux

delt worden sind, müssen vor dem Trocknen in heißem Wasser und unter Zugabe einer höheren Waschmitteldosierung gewaschen werden. Trocknen Sie keine Wäschestücke im Gerät, die chemisch gereinigt wurden. Vergewissern Sie sich, dass sich keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken befinden. Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett. Trocknen Sie keine ungewaschenen Wäschestücke im Gerät. Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden. Das Kondenswasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen. Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür. Beachten Sie die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmtabelle“). Trocknen Sie keine tropfnassen Wäschestücke im Trockner.

REINIGUNG UND PFLEGE

Warnung! Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände. ENTSORGUNG Warnung! Verletzungs- und Erstickungsgefahr.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen. Kompressor Warnung! Das Gerät könnte beschädigt werden.
• Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen. electrolux 5 GERÄTEBESCHREIBUNG

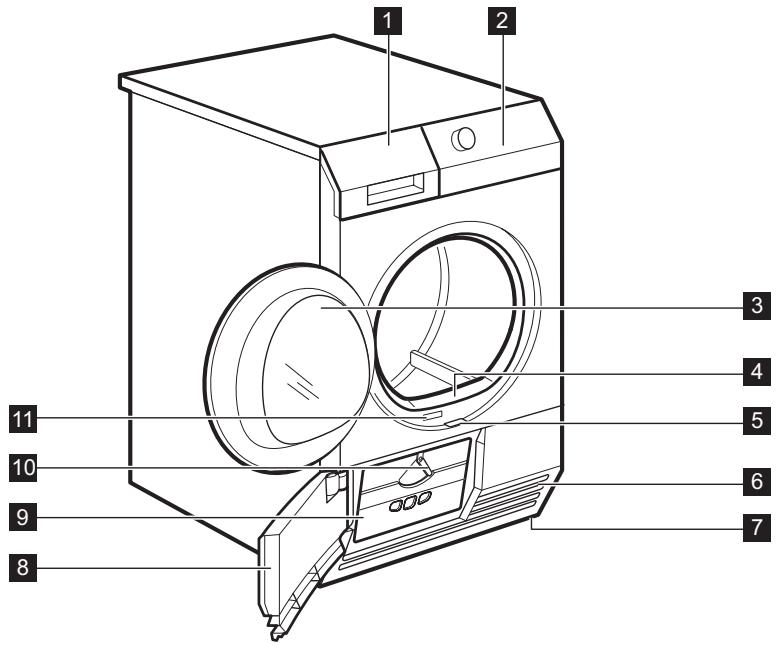

Wasserbehälter Bedienfeld Einfülltür (Türanschlag wechselbar) Hauptfilter Schiebetaste zum Öffnen der Wärmetauschertür 6 Luftschlitze

Schraubfüße Zugangstür zum Wärmetauscher Abdeckung des Wärmetauscherfilters Verriegelungsknopf Typenschild 6 electrolux ZUBEHÖR

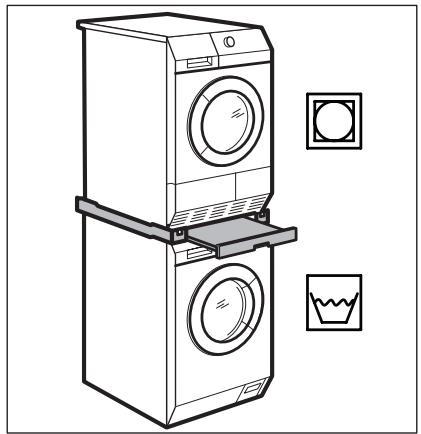

BAUSATZ WASCH-TROCKEN-SÄULE

werden. Der Schlauch darf keine Schleife bilden. Kürzen Sie den Schlauch bei Bedarf. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

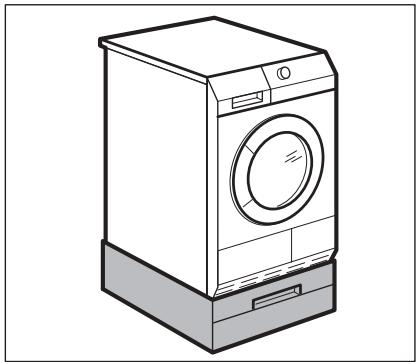

SOCKEL MIT SCHUBLADE

Zubehörbezeichnung: SKP11, STA8, STA9 Sie erhalten den Bausatz bei Ihrem Vertragshändler. Der Bausatz Wasch-TrockenSäule kann nur mit den in der Broschüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

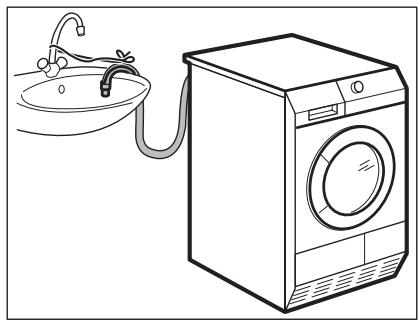

BAUSATZ ZUR ABLEITUNG DES

KONDENSWASSERS Zubehörbezeichnung: PDSTP10. Sie erhalten den Bausatz bei Ihrem Vertragshändler. Damit wird das Gerät auf eine höhere Ebene gebracht und das Be- und Entladen erleichtert. Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte u.v.m. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung. TROCKENKORB Zubehörbezeichnung: DK11. Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden) Zubehör für die Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, einen Gully o. ä.. Nach der Montage wird der Wasserbehälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben. Der Schlauch muss mindestens 50 cm und höchstens 1 m über dem Boden installiert Zubehörbezeichnung: RA5, RA6, RA11, RA12 Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden). Informieren Sie sich bei Ihrem Händler oder auf der electrolux 7 Website, ob das Zubehör mit Ihrem Gerät kompatibel ist. Trockenkorb zum sicheren Trocknen im Wäschetrockner von:

• Dessous Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung. BEDIENFELD

Programmwahlschalter Taste Ein/Aus Taste Knitterschutz Taste Signal Taste Zeitwahl Taste Zeitvorwahl

7 Display 8 Taste Start/Pause 9 Kontrolllampen: Wasserbehälter leeren , Hauptfilter reinigen, Wärmetauscherfilter reinigen

VOR DER ERSTEN INBETRIEBNAHME

Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm ein (z. B. 30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern beladen. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein etwas höherer Geräuschpe- gel vorhanden sein. Dieser wird vom Kompressoranlauf erzeugt, was bei Geräten, die mit einem Kompressor ausgestatteten sind normal ist wie z.B. Kühl- und Gefrierschränke. PROGRAMME Programme Beladung1) Wäscheart Verfügbare Funktionen Baumwolle Extratrocken 7 kg Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Extratrocken. Starktrocken 7 kg Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Starktrocken. alle außer: Zeitwahl alle außer: Zeitwahl Pflegesymbol 8 electrolux Programme Schranktrocken Beladung1) Wäscheart Verfügbare Funktionen

7 kg Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Schranktrocken. alle außer: Zeitwahl Bügeltrocken 2) 7 kg Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Bügelwäsche. alle außer: Zeitwahl Jeans 7 kg Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten). alle außer: Zeitwahl Daunenkissen 3 kg Zum Trocknen von Bettwäsche wie: Einzel-/ Doppelbettlaken, Kissenbezügen, Bettüberzügen. alle außer: Knitterschutz und Zeitwahl 7 kg Zum Trocknen der Wäsche in einer benutzerdefinierten Zeit. Die Zeitdauer ist entsprechend der Wäschemenge einzustellen. Zum Trocknen eines einzelnen Teils oder geringer Wäschemengen sollten kurze Zeiten ausgewählt werden. Alle Zeitprogramm Pflegesymbol Mischgewebe 3,5 kg Zum Trocknen von Kleidungsstücken aus Mischgewebe. Trockengrad: Extratrocken. alle außer: Zeitwahl

3,5 kg Zum Trocknen von Kleidungsstücken aus Mischgewebe. Trockengrad: Schranktrocken. alle außer: Zeitwahl Bügeltrocken 3,5 kg Zum Trocknen von Kleidungsstücken aus Mischgewebe. Trockengrad: Bügelwäsche. alle außer: Zeitwahl Leichtbügeln 1 kg (oder 5 Hemden) Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blusen); das Bügeln wird erheblich erleichtert. Die Ergebnisse können je nach Gewebeart und -veredelungen unterschiedlich ausfallen. Legen Sie die Kleidung direkt in den Trockner. Nehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel. alle außer: Zeitwahl Sportkleidung 2 kg Zum Trocknen von dünner, bügelfreier Sportkleidung aus Polyester oder Mikrofaser. alle außer: Zeitwahl Seide 1 kg Zum Trocknen von Seide und Damenwäsche mit Warmluft und sanfter Bewegung. alle außer: Knitterschutz und Zeitwahl 1 kg Zum Auffrischen von Textilien aus Wolle. Die Kleidungsstücke werden weich und anschmiegsam. Wir empfehlen, die Wäsche sofort nach dem Programmende zu entnehmen. Signal , Zeitwahl 3), Zeitvorwahl Extratrocken Schranktrocken Wollpflege

1) Höchstgewicht der trockenen Wäsche

2) Nur für Prüfinstitute:

Verwenden Sie für die Leistungsprüfung die im Dokument EN 61121 angegebenen Standardprogramme. electrolux 9 Reinigen Sie den Wärmetauscherfilter nach jedem dritten Trockengang.

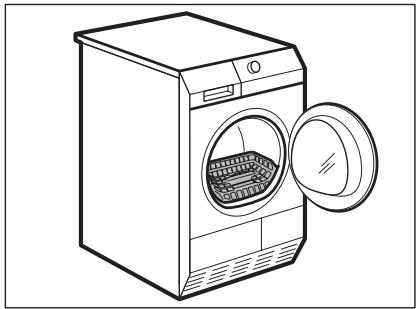

3) Nur mit Trockenkorb – siehe ZUBEHÖR

VORBEREITEN DER WÄSCHE

Wichtig! Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Vergewissern Sie sich, dass die Wäsche für Wäschetrockner geeignet ist. Achten Sie auf das Pflegesymbol an den Kleidungsstücken. Pflegesymbol Eigenschaften Kann im Wäschetrockner getrocknet werden Kann im Trockner mit Standardtemperatur getrocknet werden Kann im Trockner mit reduzierter Temperatur getrocknet werden Kann nicht im Wäschetrockner getrocknet werden Bereiten Sie die Wäsche vor:

• Reißverschlüsse schließen, Bettbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden, damit die Wäsche sich nicht verheddert
• darauf achten, dass die Taschen leer sind und Metallgegenstände (Heftklammern, Sicherheitsnadeln usw.) entfernen
• Wäschestücke mit zwei Stoffschichten nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen) Trocknen Sie nur:
• Baumwolle und Leinen mit Baumwolle Programmen
• Mischgewebe mit Mischgewebe -Programmen
• Textilien mit dunklen Farben getrennt von Textilien mit hellen Farben - Textilien könnten sonst abfärben
• Trikotwäsche und Strickwaren nur mit den entsprechenden Programmen - die Wäschestücke könnten sonst einlaufen Wichtig! Trocknen Sie nicht mehr Wäsche als das maximale Fassungsvermögen von 7kg.

EINFÜLLEN DER WÄSCHE

1. Ziehen Sie die Gerätetür auf.

2. Legen Sie die Wäsche locker ein.

3. Schließen Sie die Gerätetür.

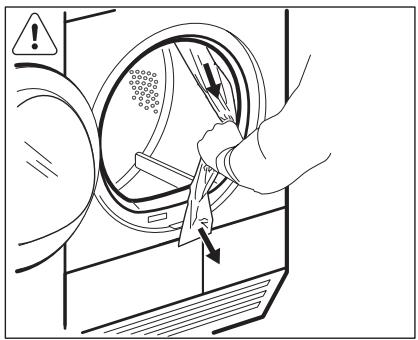

Vorsicht! Die Wäsche nicht zwischen Gerätetür und Gummidichtung einklemmen.

EINSCHALTEN DES GERÄTES

Schalten Sie das Gerät mit der Ein/Aus Taste ein oder aus. Wenn das Gerät eingeschaltet ist, erscheinen auf dem Display einige Anzeigen. STANDBY-AUTOMATIK Die automatische Standbyfunktion schaltet das Gerät automatisch in folgenden Fällen aus, um den Energieverbrauch zu senken:

• Wenn die Start/Pause -Taste nicht innerhalb von 5 Min. betätigt wird.
• 5 Min. nach Programmende. Drücken Sie die Ein/Aus -Taste, um das Gerät einzuschalten.

EINSTELLUNG EINES PROGRAMMS

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Die mögliche Programmdauer erscheint im Display. Die angegebene Trockenzeit bezieht sich auf eine Beladung mit 5 kg für Baumwoll- und Jeansprogramme. Für andere Programme bezieht sich die Trockenzeit auf die empfohlene Beladungsmenge. Die Trockenzeit für Baumwoll- und Jeansprogramme ist länger, wenn die Beladung 5 kg übersteigt. 10 electrolux SONDERFUNKTIONEN Zusammen mit dem Programm können Sie eine oder mehrere Sonderfunktionen einstellen. Drücken Sie die entsprechende Taste, um die Funktion zu aktivieren oder zu deaktivieren.

2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitverzögerung im Display angezeigt wird

, wenn das Programm nach (z. B. einer Verzögerung von 12 Stunden gestartet werden soll.)

3. Drücken Sie die Taste Start/Pause , um

die Funktion Zeitvorwahl zu aktivieren. Auf dem Display wird angezeigt, wie viel Zeit noch bis zum Programmstart verbleibt.

STARTEN EINES PROGRAMMS

Ist die Funktion aktiviert, leuchtet die LED über der Taste auf oder das Symbol erscheint. FUNKTION KNITTERSCHUTZ Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 90 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten. Während der Knitterschutzphase kann Wäsche entnommen werden. FUNKTION SIGNAL Wenn die Funktion Signal aktiviert ist, ertönt das Signal:

• zu Beginn und Ende der Knitterschutzphase
• bei einer Unterbrechung des Programms Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton einoder ausschalten. FUNKTION ZEITWAHL Nur zusammen mit dem Zeitprogramm . Damit kann die Dauer des Trockenprogramms von min. 10 Min. bis max. 2 Stunden (in Schritten von 10 Min.) eingestellt werden. FUNKTION ZEITVORWAHL Zur Verzögerung des Programmstarts um mindestens 30 Minuten bis höchstens 20 Stunden.

1. Wählen Sie ein Trockenprogramm und

Funktionen. Zur Aktivierung eines Programms drücken Sie die Taste Start/Pause . Die Kontrolllampe über der Taste wechselt die Farbe und leuchtet nun rot.

ÄNDERN EINES PROGRAMMS

Zum Ändern eines Programms drehen Sie den Programmwahlschalter auf Stop und stellen Sie dann das Programm neu ein. FUNKTION „KINDERSICHERUNG“ Die Kindersicherung kann eingeschaltet werden, um zu verhindern, dass Kinder mit dem Gerät spielen. Wenn die Kindersicherung eingeschaltet ist, sind alle Tasten sowie der Programmwahlschalter gesperrt (diese Funktion sperrt nicht die Ein/Aus Taste). Zum Einschalten der Kindersicherung drücken Sie die Tasten Zeitwahl und Zeitvorwahl gleichzeitig, bis das Symbol im Display erscheint. Zum Ausschalten drücken Sie die obigen Tasten erneut, bis das Symbol im Display erlischt. Die Kindersicherung kann eingeschaltet werden:

• Bevor Sie die Taste Start/Pause drücken - das Gerät kann nicht starten
• Nachdem Sie die Taste Start/Pause gedrückt haben - alle Tasten und der Programmwahlschalter sind ausgeschaltet electrolux 11

AM ENDE DES PROGRAMMS

Nach Abschluss des Trockenprogramms blinkt das Symbol im Display. Ist die Funktion Signal eingeschaltet, ertönt etwa eine Minute lang eine akustische Signalfolge. So entnehmen Sie die Wäsche:

1. Halten Sie die Ein/Aus -Taste 2 Sekunden gedrückt, um das Gerät auszuschalten.

2. Öffnen Sie die Gerätetür.

3. Entnehmen Sie die Wäsche.

4. Schließen Sie die Gerätetür.

Wichtig! Nach jedem Trockenprogramm:

• Behälter leeren (Siehe Kapitel REINIGUNG UND PFLEGE.)

• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.
• Das Kondenswasser kann als destilliertes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Reinigen Sie das Kondensat zuvor (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zu entfernen.
• Halten Sie die Lüftungsschlitze unten am Gerät stets frei.
• Halten Sie sich an die in der Programmtabelle aufgeführten Füllmengen.
• Achten Sie darauf, dass am Installationsort des Geräts eine gute Luftzirkulation herrscht.
• Reinigen Sie den Hauptfilter nach jedem Trockenprogramm.
• Reinigen Sie die Wärmetauscherfilter, wenn die entsprechende Kontrolllampe auf dem Bedienfeld leuchtet.
• Schleudern Sie die Wäsche vor dem Trocknen gut.

WASSERHÄRTE UND LEITFÄHIGKEIT

Die Wasserhärte kann sich von Ort zu Ort unterscheiden. Die Wasserhärte wirkt sich auf die Leitfähigkeit und die Funktionsweise des Leitfähigkeitssensors aus. Wenn Sie den Wert der Leitfähigkeit des Wassers kennen, können Sie den Sensor für bessere Trockenergebnisse einstellen. So ändern Sie die Einstellung des Leitfähigkeitssensors:

1. Drehen Sie den Programmwahlschalter

auf ein verfügbares Programm. 2. Halten Sie gleichzeitig die Tasten Knitterschutz und Zeitwahl gedrückt, bis eines dieser Symbole im Display erscheint: geringe Leitfähigkeit < 300 μS/cm mittlere Leitfähigkeit 300-600 μS/cm hohe Leitfähigkeit > 600 μS/

3. Drücken Sie die Taste Start/Pause wiederholt, bis der gewünschte Grad eingestellt ist.

4. Drücken Sie zum Speichern der Einstellung gleichzeitig die Tasten Knitterschutz und Zeitwahl .

„WASSERBEHÄLTER LEEREN“

Die Kontrolllampe ist standardmäßig eingeschaltet. Sie leuchtet am Ende des Programms oder wenn der Wasserbehälter voll ist. Wenn Sie ein externes Abpumpsystem für den Behälter benutzen, kann die Kontrolllampe ausgeschaltet werden. Ein- oder Ausschalten der Kontrolllampe:

1. Drehen Sie den Programmwahlschalter

auf ein verfügbares Programm.

2. Halten Sie gleichzeitig die Tasten Knitterschutz und Zeitvorwahl gedrückt, bis

die gewünschte Einstellung angezeigt wird: – Die Kontrolllampe ist aus und das erscheint - Die KonSymbol trolllampe ist dauerhaft ausgeschaltet – Die Kontrolllampe leuchtet und das erscheint - Die KonSymbol trolllampe ist eingeschaltet 12 electrolux

REINIGUNG UND PFLEGE

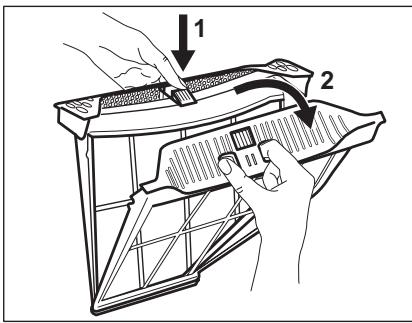

REINIGEN DES HAUPTFILTERS

Am Ende eines jeden Programms leuchtet die Kontrolllampe (Hauptfilter reinigen), um darauf hinzuweisen, dass der Hauptfilter gereinigt werden muss. Der Filter hält Flusen zurück. Die Flusen lösen sich während des Trockengangs von der Wäsche. So reinigen Sie den Hauptfilter:

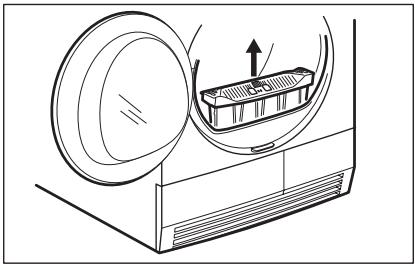

1. Öffnen Sie die Tür.

2. Ziehen Sie den Filter heraus.

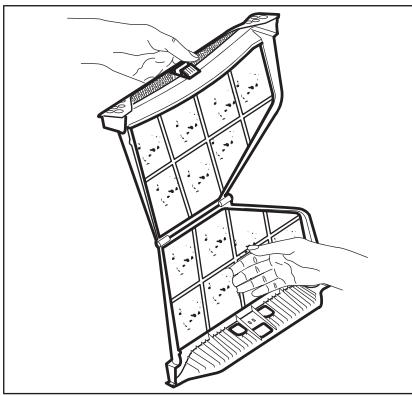

3. Öffnen Sie den Filter.

4. Reinigen Sie den Filter mit der feuchten

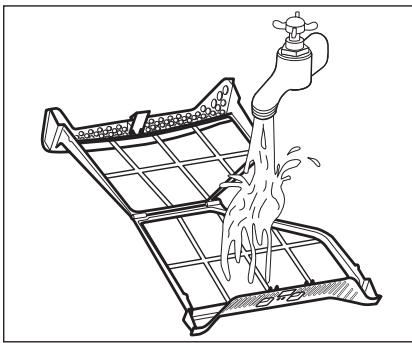

5. Reinigen Sie den Filter bei Bedarf mit

einer Bürste und warmem Wasser. Schließen Sie den Filter.

6. Entfernen Sie die Flusen vom Filtersockel. Hierfür können Sie einen Staubsauger benutzen.

7. Setzen Sie den Filter in den Filtersockel.

Vorsicht! Benutzen Sie den Trockner niemals ohne Hauptfilter oder mit einem beschädigten oder verstopften Filter. Wichtig! Reinigen Sie den Hauptfilter nach jedem Trockenprogramm. Ein verstopfter Filter verlängert den Trockengang und erhöht den Energieverbrauch. LEEREN DES KONDENSATBEHÄLTERS Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Ist der Kondensatbehälter voll, bricht das Programm automatisch ab und die Kontrolllampe Kondensatbehälter leeren leuchtet. Zur Fortsetzung des Programms leeren Sie den Kondensatbehälter und drücken Sie die Starttaste. Sie können auch den Bausatz zur externen Ableitung des Kondenswassers installieren (siehe Kapitel: ZUBEHÖR). So leeren Sie den Kondensatbehälter:

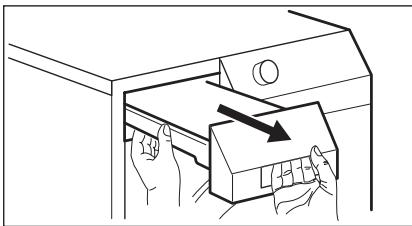

1. Ziehen Sie den Kondensatbehälter heraus und halten Sie ihn waagerecht.

2. Ziehen Sie die Kunststoffverbindung

heraus und entleeren Sie den Kondensatbehälter in ein Waschbecken.

3. Schieben Sie die Kunststoffverbindung

ein und setzen Sie den Kondensatbehälter ein. Warnung! Vergiftungsgefahr! Das Kondenswasser darf nicht getrunken oder für die Zubereitung von Speisen verwendet werden. 14 electrolux Das Kondenswasser kann als destilliertes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Filtern Sie das Kondenswasser gegebenenfalls (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten. Das Reinigungsintervall der Filter hängt vom Wäschetyp und der -menge ab. Trocken Sie stets die maximale Beladungsmenge, reinigen Sie die Filter nach jedem dritten Trockengang. REINIGEN DER WÄRMETAUSCHERFILTER Wenn die Anzeige (Wärmetauscherfilter reinigen) leuchtet, müssen die Filter gereinigt werden. So reinigen Sie die Filter:

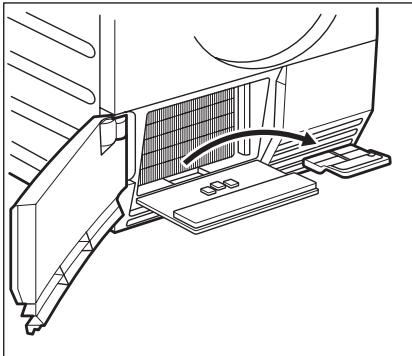

1. Öffnen Sie die Einfülltür.

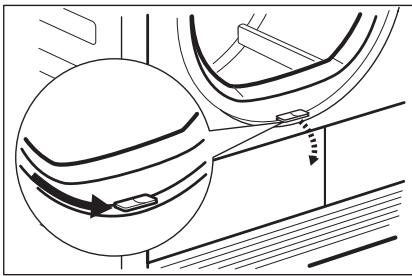

2. Schieben Sie den Entriegelungsknopf

am unteren Rand der Einfülltür zur Seite und öffnen Sie die Wärmetauschertür.

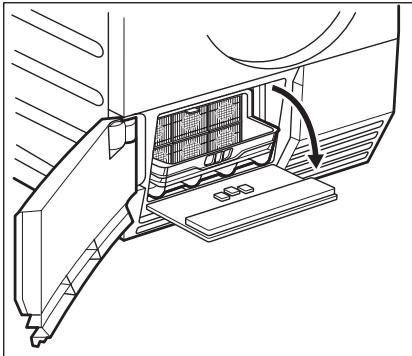

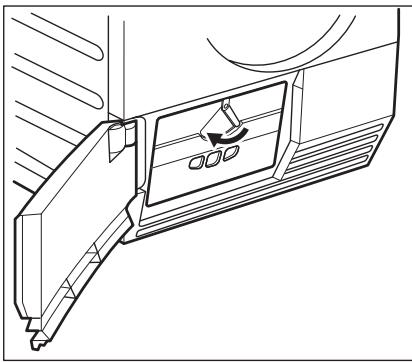

3. Drehen Sie die Verriegelung, um die

Wärmetauscherabdeckung zu öffnen.

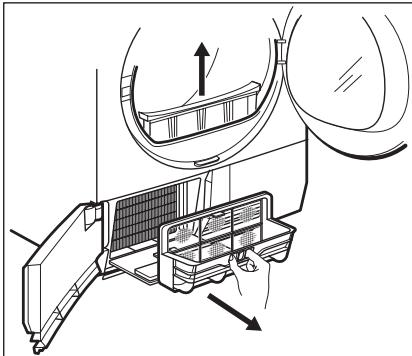

4. Klappen Sie die Abdeckung des Wärmetauscherfilters nach unten.

5. Ziehen Sie den Hauptfilter nach oben.

Halten Sie den Wärmetauscherfilter fest und ziehen Sie ihn aus dem unteren Fach heraus.

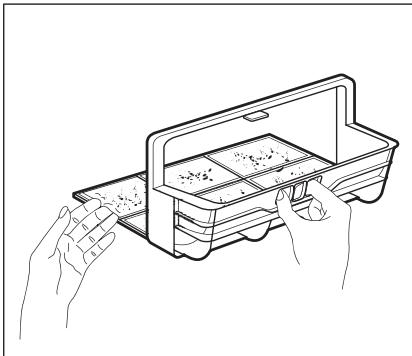

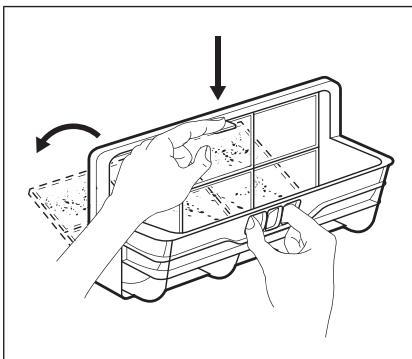

6. Drücken Sie auf den Haken, um den

7. Reinigen Sie den Filter mit der feuchten

Hand. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter. 16 electrolux

8. Reinigen Sie den kleinen Filter im Sockel.

9. Entfernen Sie, je nach Bedarf, alle 6

Monate die Flusen aus dem Wärmetauscherfach. Hierfür können Sie einen Staubsauger benutzen.

10. Setzen Sie den kleinen Filter und den

Wärmetauscherfilter wieder ein.

11. Schließen Sie die Wärmetauscherabdeckung.

12. Verriegeln Sie die Abdeckung, bis sie

13. Schließen Sie die Abdeckung des Wärmetauscherfilters.

14. Schließen Sie die Wärmetauschertür.

15. Setzen Sie den Hauptfilter wieder ein.

Vorsicht! Benutzen Sie den Wäschetrockner nie mit von Flusen zugesetzten Wärmetauscherfiltern. Dies könnte zur Beschädigung des Wäschetrockners führen. Außerdem erhöht sich auch der Energieverbrauch. Verwenden Sie für die Reinigung des Wärmetauscherfachs keine scharfen Gegenstände. Benutzen Sie den Trockner nie ohne Filter.

REINIGEN DER TROMMEL

Warnung! Ziehen Sie vor der Reinigung des Geräts den Netzstecker. Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheabweiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch. Vorsicht! Verwenden Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel. electrolux 17

BEDIENFELD UND GEHÄUSE

REINIGEN Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses. Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch. Vorsicht! Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können. FEHLERSUCHE FEHLERSUCHE Problem1) Das Gerät funktioniert nicht. Nicht zufriedenstellende Trockenergebnisse. Die Einfülltür schließt nicht. Err (Fehler) auf dem Display. Mögliche Ursache Abhilfe Der Wäschetrockner ist nicht an die Stromversorgung angeschlossen. Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstallation. Die Einfülltür ist offen. Schließen Sie die Einfülltür. Die Ein/Aus -Taste wurde nicht gedrückt. Drücken Sie die Ein/Aus -Taste. Die Start/Pause -Taste wurde nicht gedrückt. Drücken Sie die Start/Pause -Taste. Das Gerät befindet sich im Standby-Modus. Drücken Sie die Ein-/Aus -Taste. Es wurde ein falsches Programm eingestellt. Wählen Sie ein geeignetes Programm. 2) Der Filter ist verstopft. Reinigen Sie den Filter. 3) Die Funktion Trocken Plus war auf minimal gestellt. Stellen Sie die Funktion Trocken Plus auf mittel oder maximal. Die Wärmetauscherfilter sind verstopft. Reinigen Sie die Wärmetauscherfilter. 3) Die Beladung des Geräts ist zu hoch. Stellen Sie sicher, dass das maximale Fassungsvermögen nicht überschritten wurde. Das Lüftungsgitter ist verstopft. Reinigen Sie das Lüftungsgitter am Boden des Geräts. Die Innenflächen der Trommel sind verschmutzt. Reinigen Sie die Innenflächen der Trommel. Die Wasserhärte ist zu hoch. Stellen Sie die entsprechende Wasserhärte ein.4). Der Filter ist nicht eingerastet. Setzen Sie den Filter korrekt ein. Zwischen der Tür und der Dichtung ist Wäsche eingeklemmt. Laden Sie die Wäsche richtig in die Trommel. Sie haben nach dem Programmstart versucht, das Programm oder die Funktion zu ändern. Schalten Sie den Wäschetrockner aus und wieder ein. Wählen Sie ein neues Programm. Die Funktion, die Sie einschalten möchten, lässt sich nicht mit dem ausgewählten Programm kombinieren. Schalten Sie den Wäschetrockner aus und wieder ein. Wählen Sie ein neues Programm. 18 electrolux Problem1) Mögliche Ursache Keine Trommelbeleuchtung.5) Defekte Trommelbeleuchtung. Kontaktieren Sie den Kundendienst und lassen Sie die Trommelbeleuchtung austauschen. Ungewöhnlicher Zeitablauf im Display. Die voraussichtliche Programmdauer wird unter Berücksichtigung der Menge und des Feuchtegrades der Wäsche errechnet. Dieser Vorgang erfolgt automatisch; es handelt sich nicht um eine Gerätestörung. Das Programm ist ausgeschaltet. Der Wasserbehälter ist voll. Leeren Sie den Behälter3), drücken Sie die Taste Start/Pause . Es befindet sich nicht genügend Wäsche in der Trommel. Wählen Sie ein Zeitprogramm. Die Zeitdauer ist entsprechend der Wäschemenge einzustellen. Zum Trocknen eines einzelnen Teils oder geringer Wäschemengen sollten kurze Zeiten ausgewählt werden. Die Wäsche ist zu trocken. Wählen Sie ein Zeitprogramm oder eine höhere Trocknungsstufe (z. B. Extratrocken ). Der Filter ist verstopft. Reinigen Sie den Filter. Die Beladung des Geräts ist zu hoch. Stellen Sie sicher, dass das maximale Fassungsvermögen nicht überschritten wurde. Die Wäsche wurde nicht genug geschleudert. Schleudern Sie die Wäsche richtig. Die Raumtemperatur ist zu hoch, es handelt sich nicht um eine Gerätestörung. Falls möglich, senken Sie die Raumtemperatur. Der Trockengang ist zu kurz. Der Trockengang ist zu lang.6) Abhilfe

1) Das Display zeigt eine Fehlermeldung an (z. B. E51): Schalten Sie den Wäschetrockner aus und wieder ein.

Wählen Sie ein neues Programm. Drücken Sie die Start/Pause -Taste. Funktioniert das Gerät nicht? - Wenden Sie sich an den Kundendienst unter Angabe des Fehlercodes.

2) Lesen Sie die Programmbeschreibung - siehe PROGRAMME

3) Siehe Kapitel REINIGUNG UND PFLEGE

4) Siehe Abschnitt WASSERHÄRTE im Kapitel TIPPS UND HINWEISE

5) Nur Trockner mit Trommelbeleuchtung.

6) Hinweis: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des

Trockengangs). TECHNISCHE DATEN Höhe x Breite x Tiefe 850 x 600 x 600 mm (maximal 640 mm) Trommelvolumen 118 Liter maximale Tiefe bei geöffneter Einfülltür 1090 mm maximale Breite bei geöffneter Einfülltür 950 mm Höhenverstellbarkeit 850 mm (+ 15 mm - Fußeinstellung) Gewicht des Geräts 53 kg Max. Fassungsvermögen 7 kg Spannung 230 V electrolux 19 Frequenz 50 Hz Erforderliche Sicherung

Gesamte Leistungsaufnahme 900 W Energie-Effizienzklasse

Energieverbrauch kWh/Trockengang 1) 1,85 kWh Energieverbrauch2) 121,8 kWh Jährlicher Verwendungsart Haushalt Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

2) Summe des ungefähren Energieverbrauchs zum Trocknen von:

150 kg Koch-/Buntwäsche mit dem Programm Schranktrocken + 280 kg mit dem Programm Bügeltrocken + 150 kg pflegeleichte Wäsche mit dem Programm Schranktrocken. Dieses ist der ungefähre Verbrauch für einen Vierpersonenhaushalt, in dem der Wäschetrockner richtig eingesetzt wird. MONTAGE Die Höhe des Wäschetrockners ist verstellbar. Justieren Sie dazu die Füße (siehe Abbildung). 15mm AUSPACKEN Vorsicht! Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial. Entfernen der Styroporteile:

1. Öffnen Sie die Einfülltür.

2. Ziehen Sie den Kunststoffschlauch mit

den Styroporteilen aus der Trommel heraus.

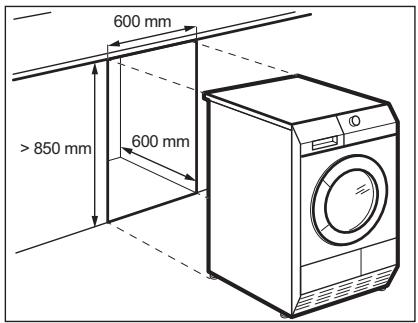

MONTAGE ALS EINBAUGERÄT

Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Abbildung). 600 mm > 850 mm 600 mm 20 electrolux

TÜRANSCHLAG DER EINFÜLLTÜR

WECHSELN Die Einfülltür kann vom Benutzer an der gegenüberliegenden Seite angebracht wer- den. So kann die Wäsche in einigen Fällen einfacher eingelegt und entnommen werden. (Siehe separates Blatt.) UMWELTTIPPS Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENSSammelstellen findet sich unter www.sens.ch. VERPACKUNGSMATERIALIEN Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. electrolux 21 Electrolux. Thinking of you. Partagez notre imagination sur www.electrolux.com SOMMAIRE Instructions de sécurité Description de l'appareil Accessoires Bandeau de commande Avant la première utilisation Programmes Utilisation de l'appareil
